实验七 NO1号信令中继调试实验

实验七NO1号信令中继调试实验

一、实验目的

通过数据配置，了解NO1中继电路的工作原理，实现一号中继通话的信令收发过程。

二、实验器材

1、数字程控交换机独立模块（B独模块）、BAM。

2、电话机若干

３、实验用终端若干

三、实验内容说明

一、硬件准备

在做中继自环实验时，首先要保证所使用的２Ｍ口硬件连接正确，即第一个２Ｍ口的收（Ｒ）

和发（Ｔ）要和第二个２Ｍ口的发（Ｔ）和收（Ｒ）通过２Ｍ自环线连接起来．

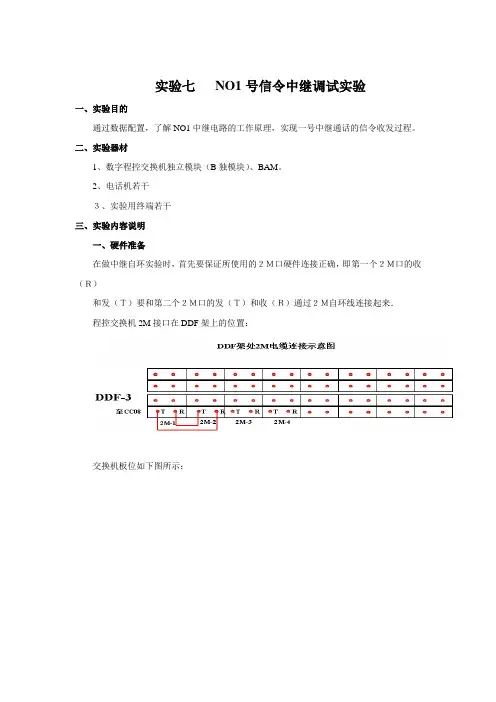

程控交换机2M接口在DDF架上的位置：

交换机板位如下图所示：

B独主控柜

B独用户柜

二、数据准备

NO1号中继自环实验注意事项：

NO1中继是单向的，因此做自环实验时候一个PCM系统内要分成出群或者入群进行对接。

比如：

方法一：

第一个２Ｍ口系统：前16路为出，后16路为入。

第二个２Ｍ口系统：前16路为入，后16路为出。

方法二：

第一个２Ｍ口系统：全部为出（入）

第二个２Ｍ口系统：全部为入（出）

假设的数据如下：

本局信令点AAAA01、本局信令点（按实验终端编号进行区分，每台终端设定的局数据不同）：AAAA01～AAAA32。

本局号段为5550000～5550063；

本实验采用自环方式实现一号信令呼叫，中继电路采用0～31、32～63。

四、实验步骤

1、学生在自己PC中桌面上双击“”图标，输入服务器地址，进入Ebridge

登陆操作平台，如图

2、点击【确认】键进入EB界面模式，如图

3、双击【综合通信试验平台】中的【程控CC08】，进入CC08实验模式，如图：

4、单击【清空数据】，提示是否进行数据清空，单击【确定】，如图：

5、数据清空完成后，点击【确定】，然后点击【业务操作终端】，出登陆窗口：

用户名：cc08，密码：cc08，局名选LOCAL （IP地址：127.0.0.1），点击【确定】

6、在维护输出窗口会显示登陆成功的相关信息，并自动执行几条系统查询命令：

7、点击【系统】－》【执行批命令】，或按CTRL+R

8、选择已调试好的命令文件脚本“”，点击【打开】。

系统会自动执行并在【维护输出】窗口显示执行结果：

9、等结果显示处出现“数据格式转换完成”后，在e-bridge系统中点击【开始程控实验】，屏幕上方会显示当前占用服务器席位的客户端，你申请席位的客户端排在第几位，剩余多长时间。然后单击【申请加载数据】－》【确定】，同时数据开始加载。

10、服务器会自动进行数据格式转换，并加载到交换机中，单击【确定】，加载完成。

11、点击【业务操作终端】出现登陆窗口：

用户名：cc08，密码：cc08，局名：SERVER （IP地址：129.9.0.10）

点击【确定】登陆到BAM服务器

12、点击【维护】－》【配置】－》【硬件配置状态面板】，可看到交换机的单板运行状态：

13、点击左上角的黄色2，可看到B独的第二个机柜中的单板：

14、单击菜单处的“”按钮，在命令输入窗口输入LST OFI查看本局信令

点编码，证实交换机里运行的是本终端执行的数据：

15、点击【维护】－》【跟踪】－》【接续动态跟踪】

16、电路类型选【用户外码】，号首集输入“0”，输入电话号码比如5550001，点击；【启动跟踪】

17、拨一号中继出局字冠＋对方电话号码，比如“010＋5550001”，可显示跟踪到的一号信令消息。

附件：数据配置参考

（//缺省配置）参照本局调试命令先配置交换机的硬件及本局用户基本呼叫数据：

一号中继数据配置：

中继板类型为默认的DTM

1、增加局向

ADD OFC: O=1, DOT=CMPX, DOL=SAME, NI=NA T, DPC="111111", ON="北京", DOA=SPC; // 增加局向O=1：局向号＝1。DOT=CMPX：对端局类型＝长市农合一。DOL=SAME：对端局级别＝同级。NI=NA T：网标识＝国内。DPC="111111"：目的信令点编码＝111111。ON="北京"：局向名＝北京DOA=SPC：对端局属性＝程控局。

2、增加子路由

ADD SRT: SR=1, DOM=1, SRT=OFC, SRN="到北京", TSM=CYC, MN1=1, MN2=255; //增加子路由。SR=1：子路由号＝1。DOM=1：局向号＝1。SRT=OFC：子路由类型＝局间子路由。SRN="到北京"：子路由名到北京。TSM=CYC：中继群选线方式＝循环。MN1=1：第一搜索模块＝1。MN2=255：第二搜索模块以后不配置。

3、增加路由

ADD RT: R=1, RN="到北京", RT=NRM, SRST=SEQ, SR1=1, SR2=65535;

//增加路由。R=1：路由号＝1。RN="到北京"：路由名到北京。RT=NRM：路由类型＝普通路由。SR1=1：第一子路由＝1。SR2=65535：第二子路由以后不配置。

4、增加路由分析

ADD RTANA: RSC=1, RSSC=1, RUT=ALL, ADI=ALL, CLRIN=ALL, TRAP=ALL, TMX=0, R=1, ISUPSL=BEST;

//增加路由分析。RSC=1：路由选择码＝1。RSSC=1：路由选择源码＝1。RUT=ALL：主叫用户类别＝全部类别。ADI=ALL：地址信息指示语＝全部类别。CLRIN=ALL：主叫接入＝全部类别。TRAP=ALL：传输能力＝全部类别。TMX=0：时间索引＝0。R=1：路由号＝1。ISUPSL=BEST：ISUPSL优选。

5、增加一号中继群

ADD N1TG: MN=1, TG=1, G=OUT, SRC=1, TGN="1号子路由出中继群", CSC=0, CSM=CYC;

//增加一号中继群。MN=1：模块号＝1。TG=1：中继群号＝1。G=OUT：群向＝出中继。
