电容柜电抗器和电容器
电力系统中串联电容器并联电容器串联电抗器并联电抗器的作用分别是什么
电力系统中串联电容器、并联电容器、串联电抗器、并联
电抗器的作用分别是什么？
串联电容器：减少线路中的感性，使感性和容性达到平衡，达到线路中无电压的损失，达到线路输送的功率为自然功率，减少线路中的无功功率：并联电抗器，因为电抗器为大电感，一般应用在特高压的线路中，因为特高压的线路中采用分裂导线，线路中存在大量的容性的无功功率，这时候在线路的首段和末段并联电抗器，吸收这些容性功率，减少线路输送无功功率，输送的功率为自然功率，同时当线路轻载的时候，避免线路的过电压和发电机的带长线的自励磁和抑制了潜供电流，使单相故障的速度更快了，一般的600km的距离可以设置电抗器；并联电容器，并联在线路的末端，为负载提供了无功功率，使线路线路输送的无功功率减少，减少了线路中的损耗，同时可以提高负载侧的功率因素，并联在线路的首段，也就是母线侧，一般用于提高母线侧的功率因素，母线侧的功率因素一般可以达到0.95到0.98；串联电抗器，一般用于限流的左右，滤除谐波：除了串联电容器以外，都是通过无功功率来改善线路的电能质量，也要考虑这三种方式对于谐波的影响，产生高次谐波，对于电力电子仪器有害，一般通过并联电容器和电感来滤除谐波电流和电压，可以参考
静止补偿器中的可控硅电抗器。
电容器和电抗器的作用及原理

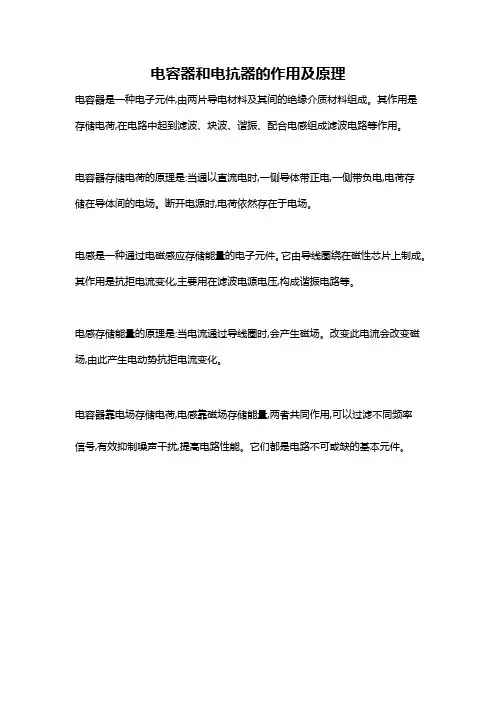

电容器和电抗器的作用及原理
电容器是一种电子元件,由两片导电材料及其间的绝缘介质材料组成。
其作用是存储电荷,在电路中起到滤波、块波、谐振、配合电感组成滤波电路等作用。
电容器存储电荷的原理是:当通以直流电时,一侧导体带正电,一侧带负电,电荷存
储在导体间的电场。
断开电源时,电荷依然存在于电场。
电感是一种通过电磁感应存储能量的电子元件。
它由导线圈绕在磁性芯片上制成。
其作用是抗拒电流变化,主要用在滤波电源电压,构成谐振电路等。
电感存储能量的原理是:当电流通过导线圈时,会产生磁场。
改变此电流会改变磁场,由此产生电动势抗拒电流变化。
电容器靠电场存储电荷,电感靠磁场存储能量,两者共同作用,可以过滤不同频率
信号,有效抑制噪声干扰,提高电路性能。
它们都是电路不可或缺的基本元件。
电抗器的作用及原理通俗易懂解释
电抗器的作用及原理通俗易懂解释【摘要】电抗器是电路中常用的一种元件，主要用于调节电路的电阻率和电容率。
它可以在电路中起到减少电流和电压的作用，有助于保护电路安全运行。
电抗器的原理是利用电磁感应产生的电动势来抵消输入电流的影响，从而降低电流或电压的大小。
常见的电抗器有电感器和电阻器两种，根据不同的应用场景选择不同类型的电抗器。
在电路中，电抗器通常与电容器配合使用，以实现对电流和电压的精确控制。
电抗器与电容器的区别在于，电容器可以存储电荷而电抗器不能。
电抗器的优点是体积小、稳定性好，缺点是发热量大、耗能较多。
电抗器在电路中起到重要作用，有着广阔的发展前景。
【关键词】关键词：电抗器、作用、原理、种类、电路、应用、电容器、区别、优缺点、重要性、发展前景。
1. 引言1.1 什么是电抗器电抗器，顾名思义，是一种用来对抗电流变化的电器元件。
在电路中，电抗器能够通过其阻抗来限制电流的流动，起到调节电路参数、控制电流方向和大小的作用。
电抗器是电路中常用的被动元件之一，它的作用是通过电感或电容的方式改变电流的相位，进而影响电路的性能。
在交流电路中，电抗器可以调节电流的大小和频率，使电路工作更加稳定和高效。
电抗器的种类有很多，包括电感和电容两种主要类型。
电感电抗器主要通过线圈产生磁场来阻碍电流的流动，而电容电抗器则是利用两个带电极的导体之间的电场来对抗电流的变化。
在电路中，电抗器通常被用来调节电路的阻抗和频率响应，同时也用于滤波、降噪和保护电路的作用。
它可以帮助电路稳定工作，保护其他元件不受损坏。
与电容器相比，电抗器主要通过改变电流的相位来对抗电流的变化，而电容器主要通过储存和释放电荷来对抗电流的变化。
在不同的电路中会有不同的应用场景。
电抗器虽然在电路中有着重要的作用，但也有一些缺点，比如产生热量、占用空间较大等。
但它的优点在于价格较低、使用寿命长等。
电抗器在电路中扮演着重要的角色，通过改变电流的相位来影响电路的性能。
电容器选配电抗器
1.4 2.6
CKSG-1.8/0.48-7% 26
1.8
2
CKSG-2.1/0.48-7% 30
2.1 1.7
ቤተ መጻሕፍቲ ባይዱ
CKSG-2.8/0.48-7% 40
2.8 1.3
CKSG-3.5/0.48-7% 50
3.5
1
CKSG-4.2/0.48-7% 60
4.2 0.9
CKSG-4.9/0.48-7% 70
100
CKSG-1.4/0.525-14% 10
1.4 12.3 210 150 192
100
CKSG-1.8/0.525-14% 13
1.8 9.6 240 150 210
150
CKSG-2.1/0.525-14% 15
2.1 8.2 240 157 230
150
CKSG-2.8/0.525-14% 20
CKSG-7.0/0.525-14% 50
7
2.5 300 197 290
150
CKSG-8.4/0.525-14% 60
8.4
2
300 214 290
200
CKSG-9.8/0.525-14% 70
9.8 1.8 360 197 310
电容电抗器的作用及原理
电容电抗器的作用及原理电容电抗器作为一种重要的电力设备，在电力系统中发挥着重要的作用。
本文将从作用和原理两个方面，对电容电抗器进行详细介绍。
一、电容电抗器的作用电容电抗器主要有两个作用：一是提高电力系统的功率因数；二是抑制电力系统中的谐波。
1. 提高电力系统的功率因数功率因数是指电力系统中有功功率与视在功率的比值，它反映了电力系统的有功功率和无功功率之间的平衡程度。
当电力系统的功率因数低于1时，会导致电网中的电能损耗增加，电力系统运行效率下降。
而电容电抗器可以通过提供无功功率，改善电力系统的功率因数，降低电路中的无功功率流动，减少电能损耗，提高电力系统的运行效率。
2. 抑制电力系统中的谐波电力系统中存在着各种谐波，这些谐波会对电力系统的正常运行造成一定的影响。
而电容电抗器可以通过对谐波电流的吸收和滤波作用，减少电力系统中的谐波电流。
电容电抗器的电容分量可以吸收谐波电流的高频分量，而电感分量则可以滤除谐波电流的低频分量，从而实现对谐波电流的抑制。
通过电容电抗器的使用，可以保证电力系统中的电压和电流波形的纯正，提高电力系统的稳定性和可靠性。
二、电容电抗器的原理电容电抗器是由电容器和电感器两个基本元件组成的。
电容器是一种可以存储电荷的元件，它的主要作用是提供无功功率，改善功率因数。
而电感器是一种可以储存磁能的元件，它的主要作用是抑制谐波电流。
电容电抗器的原理可以用电路理论进行解释。
在交流电路中，电容器对交流电具有阻抗性质，即电容器的阻抗随着频率的增加而减小。
而电感器对交流电具有电抗性质，即电感器的阻抗随着频率的增加而增大。
在电容电抗器中，电容器和电感器的阻抗互相抵消，从而达到提高功率因数和抑制谐波的目的。
电容电抗器的原理还可以用功率三角形进行解释。
在电力系统中，有功功率、无功功率和视在功率之间存在一种特殊的关系，可以用功率三角形来表示。
而电容电抗器的作用就是通过提供无功功率，改善功率三角形的形状，使功率因数接近于1，从而提高电力系统的功率因数。

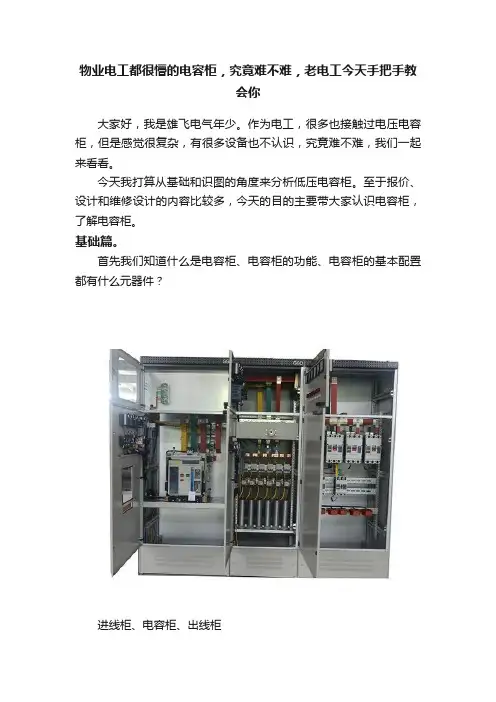

物业电工都很懵的电容柜，究竟难不难，老电工今天手把手教会你
物业电工都很懵的电容柜，究竟难不难，老电工今天手把手教会你大家好，我是雄飞电气年少。
作为电工，很多也接触过电压电容柜，但是感觉很复杂，有很多设备也不认识，究竟难不难，我们一起来看看。
今天我打算从基础和识图的角度来分析低压电容柜。
至于报价、设计和维修设计的内容比较多，今天的目的主要带大家认识电容柜，了解电容柜。
基础篇。
首先我们知道什么是电容柜、电容柜的功能、电容柜的基本配置都有什么元器件？进线柜、电容柜、出线柜（1）什么是电容柜以及电容柜的功能？电力系统中的负载类型大部分属于感性负载（大多为异步电机），加上用电企业普遍广泛地使用电力电子设备，使电网功率因数较低。
较低的功率因数降低了设备利用率，增加了供电投资，损害了电压质量，降低了设备使用寿命，大大增加了线路损耗。
故通过在电力系统中连入电容补偿柜，可以平衡感性负载，提高功率因数，以提升设备的利用率。
简单的说，电容柜的作用提高功率因素。
（2）电容柜的基本配置。
一般来说，低压电容补偿柜由柜体、母排、熔断器、隔离开关熔断器组、电容接触器、避雷器、电容器、电抗器、一、二次导线、端子排、功率因数自动补偿控制装置、仪表等组成。
（工作时以实际情况为准，但是原理是基本一致的。
）电容器CJ19型接触器无功补偿控制器(3)什么是阻性负载、容性负载、感性负载？① 阻性负载：指仅通过电阻类的元件进行工作的纯负载。
（如白炽灯、电炉等。
）和电源相比，即负载电流负载电压没有相位差时的负载。
②容性负载：容性负载一般是指带电容参数的负载。
（如补偿电容负载）和电源相比，负载电流超前负载电压一个相位差的负载。
③感性负载：感性负载是指带有电感参数的负载。
（如变压器、电动机等。
另外也指有些设备在消耗有功功率时还会消耗无功功率，并且有线圈负载的电路，叫感性负载。
）（4）什么谐波和电抗器？①谐波：我国电网的频率为50Hz，凡是高于50Hz的频率的波都称为谐波。
谐波是以倍加形式产生，也就是说频率为50的倍数：100、150、200……，凡是高于50Hz的波称为高谐波。
无功补偿电抗器和电容器的配合
5 7.5 10 12 14 15 16 20 24 25 30 35 40 45 50 60 80
0.3 0.45 0.6 0.72 0.84 0.9 0.96 1.2 1.44 1.5 1.8 2.1 2.4 2.7 3 3.6 4.8
电抗率为12%的主要规格（CKSG型，400v系统，三相，电抗率为12%，匹配电容器额 电抗器型号 匹配电容器容量（kvar） 电抗器容量（kvar)
00v系统，三相，电抗率为6%，匹配电容器额定电压450V） 电感量（mH） 额定电流（A） 实际无功补偿容量 （kvar） 实际电容两端电压 Ug=400V/(1-电抗率)，然 后按电容无功容量与电压 平方成正比来计算，然后 再减去电抗的感性无功得 出尽容性无功。 4.17 6.26 8.34 10.01 11.68 12.51 13.34 16.68 20.02 20.85 25.02 29.19 33.36 37.53 41.70 50.04 66.72
公式： QL=(QC/480V)V (2*3.14*50*L) 3×17.61 3×11.74 3×8.81 3×7.34 3×6.29 3×5.87 3×5.5 3×4.4 3×3.67 3×3.52 3×2.94 3×2.52 3×2.2 3×1.96 3×1.76 3×1.47 3×1.1 6 9 12 14.4 16.8 18 19.2 24.1 28.9 30.1 36.1 42.1 48.1 54.1 60.1 72.2 96.2
制作日期：2015-1-5
5 7.5 10 12 14 15 16 20 24 25 30 35 40 45 50 60 80
0.6 0.9 1.2 1.44 1.68 1.8 1.92 2.4 2.88 3 3.6 4.2 4.8 5.4 6 7.2 9.6
30kvar电容器选配电抗器
33 售后服务：免费提供技术支持，安装指导 34 设计加工周期：5-7 个工作日（常规型号现货） 35 如有疑问或者需求请咨询我公司( TEL:158 007 23045)
30kvar 电容器选配电抗器-自愈式低压并联电力电容器产品介绍： 自愈式低压并联电力电容器，采用金属化聚丙烯膜作为介质，引进先进的生产技术、工艺和 设备，按 GB/T12747-2004 及 IEC60831-1:1996 标准组织生产。产品主要用于低压电网， 以减少无功损耗，提高功率因数，改善电网质量之用。 30kvar 电容器选配电抗器-自愈式低压并联电力电容器主要特点： 1、体积小、重量轻 由于采用金属化聚丙烯膜作为介质，体积与重量仅为老产品的 1/4 和 1/6. 2、损耗角正切值小，温升低，使用寿命长 电力电容器的独特设计，使产品自身消耗有功功率极小，所以电容器损耗角正切值≤0.1%。 远远低于 GB/T12747-2004 标准 0.2%的要求，正常使用温升小于 3℃. 3、耐高压、安全性能好。 电力电容器选材考究，设计场强较小，端子间的耐压远远高于 2.15Un10 秒的型式试验要求， 其瞬间击穿电压一般大于 3.5Un。产品内置放电电阻及过压力隔离器（防爆装置），运行与 维护极为安全可靠。 30kvar 电容器选配电抗器-自愈式低压并联电力电容器运行环境条件： 1、户内、无有害气体和蒸汽、无导电性或爆炸尘埃及无剧烈振动。 2、海拔高度：<2000M 3、环境温度：-25/B(-25℃/45℃)
1.可用于 400V、660V 系统。 2.电抗率的种类：1%、6%、12% 3.额定绝缘水平 3kV/min。 4.电抗器各部位的温升限值：铁芯不超过 85K，电圈温升不超过 95K。 5.电抗器噪声不大于 45dB 6.电抗器能在工频加谐波电流不大于 1.35 倍额定电流下长期运行。 7.三相电抗器的任意两相电抗值之差不大于±3%。 8.耐温等级 F 级（155℃）以上。 30kvar 电容器选配电抗器-电抗器参数及外形尺寸: 说明：其它电压等级、不同容量、不同电抗率的电抗器可根据用户要求制造。 400V 系统，三相，电抗率：6%,7%12%,14%; 匹配电容器电压：400V,450V,480V,525V
电抗器容量计算公式
电抗器容量计算公式
电抗器容量等于电容器容量乘以电抗率。
例如电抗器额定电压是10kv，额定电流是800A，电抗率是4%，先算出：额定端电压：10除以根号3再乘以4%再乘1000 得出额定端电压231V。
电抗器容量：额定端电压231V 再乘以电流800A 既电抗器容量为184.8kvar。
电抗器的额定电流I乘以其本省的电压降U再乘以相数
3或者1等于容量Q，单位为乏（VAR）如果除以1000之后即为KVAR 千乏。
扩展资料：
电容：电压480V，容量20Kvar，三相。
电抗：电压0.48KV,容量1.4Kvar,电抗率7%。
电容的容量*电抗率=电抗的容量。
串联电流相等，那么电容的电压*电抗率=电抗的端电压。
串联电流相等，那么电容的容抗*电抗率=电抗的感抗。
电容柜电抗器和电容器
低压配电并联电容器补偿回路所串电抗器的合理选择前言在笔者所接触的低压配电施工图中，发现施工图中有一个共性，那就是配电变压器低压侧母线上均接入无功补偿电容器柜。
但令人费解的是，所串电抗器无任何规格要求，无技术参数的注明，只是在图中画了一个电抗器的符号而已。
而所标电容器的容量，也只是电容器铭牌容量而已，实际运行时，最大能补偿多少无功功率，也不得而知。
应引起注意的是，电抗器与电容器不能随意组合，它要根据所处低压电网负荷情况，变压器容量，用电设备的性质，所产生谐波的种类及各次谐波含量，应要进行谐波测量后，才能对症下药，决定电抗器如何选择。
但往往是低压配电与电容补偿同期进行，根本无法先进行谐波测量，然后进行电抗器的选择。
退一步说，即使电网投入运行，进行谐波测量，但用电设备是变动的，电网结构也是变化的，造成谐波的次数及大小有其随意性，复杂性。
因此正确选用电容器所用的串联电抗器也成为疑难问题，这无疑是一个比较复杂的系统工程，不是随便一个电抗器的符号或口头说明要加电抗器那么简单了。
不得随意配合，否则适得其反，造成谐波放大，严重时会引发谐振，危及电容器及系统安全，而且浪费了投资。
有鉴于此，笔者对如何正确选用电容器串联电抗器的问题，将本人研究的一点心得，撰写成文，以候教于高明。
电力系统谐波分析及谐波危害电力系统产生谐波的原因主要是用电设备的非线性特点。
所谓非线性，即所施电压与其通过的电流非线性关系。
例如变压器的励磁回路，当变压器的铁芯过饱和时，励磁曲线是非正弦的。
当电压为正弦波时，励磁电流为非正弦波，即尖顶波，它含有各次谐波。
非线性负载的还有各种整流装置，电力机车的整流设备，电弧炼钢炉，EPS UPS及各种逆变器等。
目前办公室里电子设备很多，这里存在开关电源及整流装置，其电流成分也包含有各次谐波，另外办公场所日光灯及车间内各种照明用的气体放电灯，它们也是谐波电流的制造者。
日光灯铁芯镇流器及过电压运行的电机也是谐波制造者。
无功补偿柜工作原理
无功补偿柜工作原理
无功补偿柜是一种用于改善电力系统功率因数的设备，它能够有效地提高电网
的功率因数，减少无用功率的损耗，提高电网的稳定性和可靠性。
那么，无功补偿柜是如何工作的呢？接下来我们将详细介绍其工作原理。
无功补偿柜主要由电容器、电抗器、接触器、保护装置等组成。
当电网中存在
电感性负载时，会导致电网的功率因数较低，这时无功补偿柜就能发挥作用了。
在正常情况下，电容器和电抗器不会同时工作，它们会根据电网的负载情况自动切换工作状态。
当电网负载中存在较多电感性负载时，功率因数较低，此时无功补偿柜会通过
控制系统自动投入电容器组，电容器组会产生等量的无功电流，与电感性负载的无功电流相抵消，从而提高了电网的功率因数。
而当电网负载中存在较多电容性负载时，功率因数较高，此时无功补偿柜会通
过控制系统自动投入电抗器组，电抗器组会产生等量的无功电流，与电容性负载的无功电流相抵消，从而调整了电网的功率因数。
此外，无功补偿柜还具有过载保护、短路保护、过压保护等功能，能够有效地
保护设备和电网的安全稳定运行。
总的来说，无功补偿柜通过自动控制电容器和电抗器的工作状态，根据电网负
载情况实现动态无功补偿，从而提高了电网的功率因数，减少了无用功率的损耗，提高了电网的稳定性和可靠性。
通过本文的介绍，相信大家对无功补偿柜的工作原理有了更深入的了解。
无功
补偿柜在电力系统中扮演着重要的角色，它的应用能够有效地改善电网的功率因数，提高电网的运行效率，降低能源损耗，是电力系统中不可或缺的设备之一。
电抗器与电容器匹配问题
将电抗器与电容器串联构成去谐系统可以避免这些谐振现象。
去谐系统的自振频率介于最低的谐波频率和基波频率之间，对于高于去谐系统自振频率的谐波而言，去谐系统表现为感性，避免了谐振；对于50Hz的基波频率而言，它呈容性，因而无功功率可以得到补偿。
此串联电抗器不但能抑制合闸时的瞬时涌流，而且可抑制、吸收谐波电流，具有滤波作用，大大提高了电网的运行安全性。
然而，串抗与电容器不能随意组合，若不考虑电容装置接入处电网的实际情况，采用“一刀切”的配置方式（如电容器一律配用电抗率为5％～6％的串抗），往往适得其反，招致某次谐波的严重放大甚至发生谐振，危及装置与系统的安全。
由于电力谐波存在的普遍性，复杂性和随机性，以及电容装置所在电网结构与特性的差异，使得电容装置的谐波响应及其串抗电抗率的选择成为疑难的问题，也是人们着力研究的课题。
电容器组投入串抗后改变了电路的特性，串抗既有其抑制涌流和谐波的优点，又有其额外增加的电能损耗和建设投资与运行费用的缺点。
所以对于新扩建的电容装置，或者已经投运的电容装置中的串抗选用方案，进行技术经济比较是很有必要的。
虽然现有的成果尚不足为电容装置工程设计中串抗的选用作出量化的规定，但是随着研究工作的深入，实际运行经验的积累，业已提出许多为人共识的见解，或行之有效的措施，或可供借鉴的教训。
下面总结电容器串联电抗器时，电抗率选择的一般规律。
1.电网谐波中以3次为主根据《并联电容器装置设计规范》，当电网谐波以3次及以上为主时，一般为12%；也可根据实际情况采用%~6%与12%两种电抗器：（1）3次谐波含量较小，可选择%~1%的串联电抗器，但应验算电容器投入后3次谐波放大量是否超过或接近限值，并有一定裕度。
（2）3次谐波含量较大，已经超过或接近限值，可以选用12%或%~6%串联电抗器混合装设。
2. 电网谐波中以3、5次为主（1）3次谐波含量较小，5次谐波含量较大，选择%~6%的串联电抗器，尽量不使用%~1%的串联电抗器；（2）3次谐波含量略大，5次谐波含量较小，选择%~1%的串联电抗器，但应验算电容器投入后3次谐波放大是否超过或接近限值，并有一定裕度。
高压电容柜的手动自动投切,高压电抗器,高压接触器详解
高压电容柜的手动自动投切，高压电抗器，高压接触器详解一，高压电容柜有主柜和副柜有双柜左边主柜，右边副柜1，今天介绍的这两台是非标方案，什么是非标方案呢，就是我们之前作柜子时，会做成两个独立柜，我们不会把所有的设备放进一个柜子里面2，副柜我们按副柜为例，副柜里面有接触器，电流互感器，放电线圈，高压熔断器，电抗器，电容器。
现在这两台是自动投切的，高压电容柜分成手动投切和自动投切常见两种，现在厂矿项目，大型厂矿项目用自动投切，但是有非常多的厂矿项目，是用手动投切电容器的，就是它会一直投切在线路上不退出的，因为高压系统电容补偿的话是长期补偿。
3，主柜上图为主柜系统图A，主柜系统图，它上面有一把GN19D的隔离开关，有传感器带电显示器，高压真空接触器，电流互感器，避雷器，避雷器是电容专用的避雷器，熔断器，电容器，电抗器，放电线圈上图为星接电压互感器，放电线圈B，星接电压互感器，它的作用是和普通电压互感器型号是不一样的，它是放电线圈，它的主要作用是放电，因为普通电压互感器放电能力没有它强。
上图是上隔离开关上图最下端显示接地开关在合闸状态C，上隔离开关，这把上隔离是GN19的，上面是隔离开关，下面是一个接地。
上图是高压真空接触器D，真空接触器，这个真空接触器上端有3个铜头，可以从这个真空接触器铜排分支点，拉电缆拉到主柜去，这种真空接触器分成两种真空接触器，第一种，电磁保持型，第二种是机械保持型，电磁保持型，就是我们普通的接触器你通电时它才合，停电它就分开了，这种叫电磁保持E，还有一种接触器，它是直接保持，一通电它就合，然后你就不用管它了，停电了它还是合着，就通电一次就可以了，给它发一个通电信号它合上，合上后它就会一直卡在那，就是全部停电它还是在合位，第二次通电时，它才要分开，这种叫机械保持，机械保持更加稳定，而且不容易烧线圈，高压的真空接触器实际上发热量较大，合闸电流也比较大，正常工作电流比较大，在我们的实际使用过程中，特别容易烧毁，现在很多不采用电磁保持了，基本上都是用机械保持型的真空接触器上图是电压互感器，放电线圈的作用F，电压互感器，放电线圈的作用电容器里面是带电的，他在检修的时候，你放电会很麻烦，你要放完电你才敢检修，那我们就会用放电线圈去给它进行放电，放电线圈我们是采用星接的方法，就是类似3个电压互感器的接法，然后放电线圈的中性的和电容的中性点对接，电容的中性点也采用星接，但是这个中性点是不接地的，有些人会以为中性点要接地，我们是中性点不接地系统，所以中性点不接地上图是高压熔断器G，熔断器HRNC的电容器，这种电容器实际上它的分断速度是好于弹出式熔断器，但是在很多设计方案里，还是会用弹出式熔断器，熔断器的熔断曲线，现在柜中的熔断器是更好的，但是这种也容易出问题，它容易炸，因为它外面有个陶管，如果它熔断不好，熔断器就会整体爆炸，爆炸后，它会把熔断器里面的物质撒到柜子里，有时会引起相间短路，这是它的不好的地方H，弹出式熔断器它不容易炸，它熔断后它会把里面的熔丝弹出来的，杆时跌落式熔断器就是用的弹出式熔断器，标准柜用弹出式熔断器，而小型柜就是一台柜子什么都做了，所以就选用陶管式熔断器，因为这里装弹出式熔断器弹出安全距离是不够的，熔丝弹出后，熔丝可能会碰到门板，所以我们小柜型非标柜不采用弹出式熔断器，陶瓷式熔断器，和弹出式熔断器都各有优点，如果柜体空间够可以装弹出式熔断器，HRNT弹出式熔断器用于大空间安装，HRNC陶管插入式熔断器用于小空间安装，熔断器下面用瓷瓶作支柱。
低压 电容柜 电抗 组成
低压电容柜电抗组成低压电容柜是一种广泛应用于低压电力系统中的电力设备，主要用于无功补偿和功率因数的改善。
而电抗器则是低压电容柜中的重要组成部分，用于提供无功功率。
低压电容柜主要由电容器、电抗器、控制装置和保护装置等组成。
其中，电容器是用来存储和释放电能的设备，可分为固定电容器和可调电容器两种类型。
电容器的容量大小可以根据无功功率的需求进行选择，以实现电力系统的无功补偿和功率因数的改善。
而电容器的工作电压一般与低压电网的电压等级相匹配。
电抗器是低压电容柜中另一个重要的组成部分，其主要作用是限制电流的流动。
电抗器具有阻抗较高的特点，能够吸收和消耗无功功率，并稳定电网的电压。
电抗器一般由线圈和铁芯构成，通过改变线圈的绕组方式和长度，可以调整电抗器的阻抗。
电抗器的容量大小也应根据实际需求进行选择，以确保系统的稳定性和安全性。
除了电容器和电抗器，低压电容柜还包括控制装置和保护装置。
控制装置通常由接触器、继电器和开关等组成，用于控制和监测电容柜的运行状态。
保护装置一般包括过电压保护、欠压保护、过电流保护和温度保护等功能，以保证低压电容柜的安全运行。
这些装置可以自动监测和控制低压电容柜的运行状态，一旦发生故障或异常情况，可以及时采取保护措施，防止事故的发生。
低压电容柜的组成可以根据实际需求进行定制，并可以与其他设备和系统进行配合使用，以实现更加高效的电力供应和能源管理。
在电力系统中，低压电容柜的应用可以有效地提高电网的功率因数，减少无功损耗，优化电力负载平衡，提高电网的稳定性和可靠性。
总之，低压电容柜和电抗器是现代电力系统中重要的组成部分，它们可实现无功补偿和功率因数的改善，提高电力系统的能效和可靠性。
通过合理布置和配置，低压电容柜可以发挥出更大的效益，为电力系统的运行提供良好的支持和保障。
电容器前为什么要串联电抗器
电容器前为什么要串联电抗器
电容器前串联电抗器，目的是抑制浪涌和谐波电流。
比如，合闸瞬间，电容器呈低阻态（相当于短路），而电抗器呈高阻态（相当于开路）。
可以想象，如果电路中没有这只电抗器，合闸瞬间的冲击电流将超过正常工作电流的百倍不止，严重时甚至造成过流保护装置误动作跳闸。
有了电抗器跟电容器串联，正好此消彼长，有效抑制开机或合闸瞬间的浪涌电流，从而减轻电网电压波形畸变。
电容器前串联电抗器的另一个作用是，抑制谐波电流，防止发生系统谐波谐振。
在大功率电力电子电路中，进线电抗器能有效抑制晶闸管的电流上升率di/dt和电压上升率du/dt。
1、当仅需要限制合闸涌流时，宜选用电抗率为0.1%～1%的阻尼电抗器。
2、抑制5次及以上谐波电压放大，宜选用电抗率为4.5%～6%的电抗器；
3、抑制3次及以上谐波电压放大，宜选用电抗率为12%～13%的电抗器。
4、限流，保护电容。
在电容补偿柜内加装电抗器
电容无功补偿柜在电容补偿柜内加装电抗器，电容与电感是如何连接的，最好能提供原理图答：电抗器和电容器串联,其作用：在发生短路时，电抗器上的电压降较大，所以也起到了维持母线电压水平的作用，使母线上的电压波动较小，保证了非故障线路上的用户电气设备运行的稳定性。
配电柜中的电容工作原理感性负载是需要吸纳电网的有功及无功电流运行的，从而使电网增加无功电流的输送，电网线损耗增大。
电容柜根据线路感性负载耗用无功电流自动投入所需电容器量提供适当的无功电流，从而提高线路的功率因数。
电容柜无功补偿原理2014-2-21 09:13|发布者: admin|查看: 47|评论: 0摘要: 在交流电路中，电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S 功率因数的大小与电路的负荷性质有关，如白炽灯泡、电阻炉等电阻 ...在交流电路中，电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S功率因数的大小与电路的负荷性质有关，如白炽灯泡、电阻炉等电阻负荷的功率因数为1，一般具有电感或电容性负载的电路功率因数都小于1。
功率因数是电力系统的一个重要的技术数据。
功率因数是衡量电气设备效率高低的一个系数。
功率因数低，说明电路用于交变磁场转换的无功功率大，从而降低了设备的利用率，增加了线路供电损失。
所以，供电部门对用电单位的功率因数有一定的标准要求。
(1) 最基本分析：拿设备作举例。
例如：设备功率为100个单位，也就是说，有100个单位的功率输送到设备中。
然而，因大部分电器系统存在固有的无功损耗，只能使用70个单位的功率。
很不幸，虽然仅仅使用70个单位，却要付100个单位的费用。
在这个例子中，功率因数是0.7 (如果大部分设备的功率因数小于0.9时，将被罚款)，这种无功损耗主要存在于电机设备中(如鼓风机、抽水机、压缩机等)，又叫感性负载。
