电力电容器、电抗器的分类及作用.
电抗器的分及作用原理
电抗器的分及作用原理电抗器的概念电抗器，又称为电感器或感性元件，是一种电子元件，由线圈或其他形状的导体制成。
当交流电通过电抗器时，会产生电磁感应作用，从而阻碍电流的流动。
电抗器通常用于电路中，以调整电流和电压的大小，以及改变电路的频率特性。
电抗器的分类按照电抗器在电路中的作用原理，可以将电抗器分为两类：感性电抗器感性电抗器是利用电流通过线圈时产生的磁场，从而使电路阻抗增大的元件。
当交流电通过感性电抗器时，线圈的电感会产生一个与电流方向相反的电动势，这个电动势会与电路中的电压相抵消，造成电流受阻的效果。
感性电抗器通常用于阻隔高频电流，从而只允许低频电流通过。
感性电抗器也可用于调节电路中的电压和电流大小，以及改变电路的频率响应特性。
容性电抗器容性电抗器是利用电场贮存能量的元件。
当交流电通过容性电抗器时，会引发电场的变化，从而产生阻抗。
与感性电抗器不同的是，容性电抗器对高频电流的阻隔作用更强。
容性电抗器通常用于滤波电路中，以去除电路中的高频噪声信号，减少电路干扰，保证电路正常工作。
电抗器的作用原理电抗器作为一种电子元件，主要通过电磁感应和电场贮存来实现对电流和电压的调节。
具体来说，电抗器的作用原理可以分为以下几个方面：阻抗调节电流通过电抗器时，会因电抗器的阻碍而产生电势差和能量损失。
这种阻碍作用会导致电流在电路中的流动受到限制，从而调节电路中的电流和电压大小。
当电路中需要降低电压或电流时，可以通过增加电抗器的阻抗来实现。
相反，如果需要提高电压或电流，则可以减小电抗器的阻抗来实现。
频率滤波由于电容器和电感器对频率响应的不同，电抗器可以用于对电路中的不同频率电流进行滤波。
例如，在扬声器中，高音和低音的声音信号经过不同的电容器和电感器滤波后，分别进入高音和低音扬声器，从而实现声音的效果。
能量贮存电抗器可以将电磁或电场能量贮存在电路中，当电路需要能量时，电抗器可以将贮存的能量释放出来。
例如，在火花塞中，当放电信号到达时，电抗器会产生电磁感应，将电能贮存起来，然后在火花塞需要时释放出来，产生火花。
无功补偿元件的选型与应用电容电抗
无功补偿元件的选型与应用电容电抗无功补偿是电力系统中的一项重要技术，通过补偿系统的无功功率，可以提高电力系统的功率因数，减少传输损耗，改善电压质量，提高系统的稳定性和运行效率。
其中，无功补偿元件在无功补偿系统中起着至关重要的作用，选型合适的无功补偿元件对于实现系统的无功补偿效果至关重要。
本文将就无功补偿元件的选型与应用电容电抗展开论述。
一、电容器与电抗器的作用与特点电容器和电抗器是无功补偿中常用的两种元件，它们在电力系统中具有各自独特的作用与特点。
1. 电容器的作用与特点电容器是一种能够提供无功功率的无源元件，其主要作用是通过供给感性无功功率来补偿系统中所需要的容性无功功率。
其特点如下：（1）电容器对系统的电压有一定的提高作用，可以改善供电电压质量。
（2）电容器可以提供快速的无功功率响应，对于电压波动较大的电力系统特别适用。
（3）电容器的无功功率消耗低，效率高，对于降低系统的无功功率损耗有明显的作用。
2. 电抗器的作用与特点电抗器是一种能够吸收无功功率的支路元件，其主要作用是通过消耗容性无功功率来补偿系统中所需要的感性无功功率。
其特点如下：（1）电抗器可以阻碍无功功率的传输，减少无功功率的流动。
（2）电抗器可以起到稳压作用，抑制电压的过高或过低；同时，也可以减轻电压波动对系统的影响。
（3）电抗器的无功功率消耗较大，效率相对较低，但其信号响应时间短，对电压波动有较好的抑制作用。
二、无功补偿元件的选型原则在进行无功补偿系统设计时，正确选型无功补偿元件是确保系统性能的关键一步。
以下是无功补偿元件选型的原则：1. 功率匹配原则无功补偿元件选型时，应根据系统的无功功率需要进行功率匹配。
对于容性无功功率，应选用电容器进行补偿；对于感性无功功率，应选用电抗器进行补偿。
2. 频率适应原则无功补偿元件的选型应考虑其在系统频率下的特性参数，确保其与系统频率相匹配。
一般情况下，无功补偿元件的频率适应范围应在±0.5%之内。
电抗器的工作原理
电抗器的工作原理引言概述：电抗器是电力系统中常见的电气元件之一，它具有调节电流和电压等电气参数的作用。
本文将详细介绍电抗器的工作原理，包括其基本概念、工作原理和应用领域。
一、电抗器的基本概念1.1 电抗器的定义和分类电抗器是一种用来调节电流和电压的电气元件，它根据其电气特性可以分为电感器和电容器两种类型。
电感器是由线圈或线圈组成，通过电流的变化来调节电压；电容器则是由两个导体板和介质组成，通过电压的变化来调节电流。
1.2 电抗器的主要特性电抗器具有阻抗、电感和电容等特性。
阻抗是电抗器对电流和电压的阻碍程度，它随着频率的增加而增大；电感是电抗器对电流变化的反应，它使电流滞后于电压；电容是电抗器对电压变化的反应，它使电流超前于电压。
1.3 电抗器的符号表示电抗器在电路图中通常用一个带箭头的直线表示，箭头的方向表示电流的流向。
电感器的符号是一个带箭头的线圈，电容器的符号是两个平行的导体板。
二、电抗器的工作原理2.1 电感器的工作原理电感器通过电流的变化来调节电压，其工作原理基于电磁感应定律。
当电流通过电感器时，会在线圈中产生磁场，磁场的变化会引起感应电动势，从而产生电压。
这种电压的大小与电流的变化率成正比，通过调节电流的变化率可以实现对电压的调节。
2.2 电容器的工作原理电容器通过电压的变化来调节电流，其工作原理基于电容器的电场效应。
当电压施加在电容器的两个导体板上时，会在两个导体板之间形成电场。
电场的变化会导致电容器中电荷的移动，从而产生电流。
这种电流的大小与电压的变化率成正比，通过调节电压的变化率可以实现对电流的调节。
2.3 电抗器的工作原理总结电抗器的工作原理可以归纳为通过电流或电压的变化来调节对应的电气参数。
电感器通过电流的变化来调节电压，而电容器则通过电压的变化来调节电流。
通过合理选择电抗器的类型和参数，可以实现对电流和电压的精确控制。
三、电抗器的应用领域3.1 电力系统中的应用电抗器在电力系统中广泛应用于电压和电流的调节，可以提高电力系统的稳定性和效率。
电力电容器试验
电容器基础知识
电力电容器的分类和用途
电力电容器可分为电力电容器和电力电容器装置两大类， 电力电容器包括： 并联电容器：用于电力系统中无功补偿，补偿负荷的感性电 流，减小线路损耗， 调节无功平衡 交流滤波电容器：与滤波电抗器组成滤波回路，滤除系统系 统谐波。 串联电容器：串联于电力系统中，补偿线路电感，稳定系统 电压,提高输送容量。 耦合电容器：用于电力载波的高频通路。 直流滤波电容器：消除直流输电系统中，整流设备产生的纹 波或谐波。 断路器电容器：并于断路器断口上，均匀断口之间的电压。
电容器损耗
• 电容器的额定电压与其他设备不同，其额定电压不等于系 统额定电压，主要原因是电容器的额定电压与容量和成本 直接有关，额定电压的确定决定于系统的最高运行电压、 串联电抗器的电抗率、系统的谐波水平等。 • 电容器损耗： 电容器内消耗的有功功率，对于单元电容器，由电介 质、内部熔丝、内部放电器件、连接件等产生的损耗。对 于电容器组，由单元、外部熔断器、母线、放电电阻和阻 尼电抗器等产生的损耗。 • 电容器的损耗角正切值 在规定的正弦交流电压和频率下，电容器的等效串联 电阻与容抗之比，这里为电容器的内部介质损耗。
• 的两个出线是通过安装在电容器箱壳顶部的两个对壳绝缘 的套管引出的，而单套管电容器的两个出线只有其中的一 个是通过对壳绝缘的套管引出的，而另一个出线则通过接 壳的方式从箱壳的接线端引出。
电容器的早期损坏
• 电容器的技术性能取决于两个方面：其一是电容 器的绝缘介质，介质的优劣。由于电容器的极间 介质的场强直接决定着电容器的容量的大小，所 以，在所有的电器设备中，电容器的场强是最高 的，所以电容器对制造工艺要求也是最高的。 • 这里要说明的一点是，由于电容器的场强较高， 极间介质较薄，电容器早期少量的损坏应是一种 正常现象。 • 由于国内电容器行业制造设备和工艺的进步，有 力地保证了产品质量的稳定提高。
电力系统中串联电容器并联电容器串联电抗器并联电抗器的作用分别是什么
电力系统中串联电容器、并联电容器、串联电抗器、并联
电抗器的作用分别是什么？
串联电容器：减少线路中的感性，使感性和容性达到平衡，达到线路中无电压的损失，达到线路输送的功率为自然功率，减少线路中的无功功率：并联电抗器，因为电抗器为大电感，一般应用在特高压的线路中，因为特高压的线路中采用分裂导线，线路中存在大量的容性的无功功率，这时候在线路的首段和末段并联电抗器，吸收这些容性功率，减少线路输送无功功率，输送的功率为自然功率，同时当线路轻载的时候，避免线路的过电压和发电机的带长线的自励磁和抑制了潜供电流，使单相故障的速度更快了，一般的600km的距离可以设置电抗器；并联电容器，并联在线路的末端，为负载提供了无功功率，使线路线路输送的无功功率减少，减少了线路中的损耗，同时可以提高负载侧的功率因素，并联在线路的首段，也就是母线侧，一般用于提高母线侧的功率因素，母线侧的功率因素一般可以达到0.95到0.98；串联电抗器，一般用于限流的左右，滤除谐波：除了串联电容器以外，都是通过无功功率来改善线路的电能质量，也要考虑这三种方式对于谐波的影响，产生高次谐波，对于电力电子仪器有害，一般通过并联电容器和电感来滤除谐波电流和电压，可以参考
静止补偿器中的可控硅电抗器。

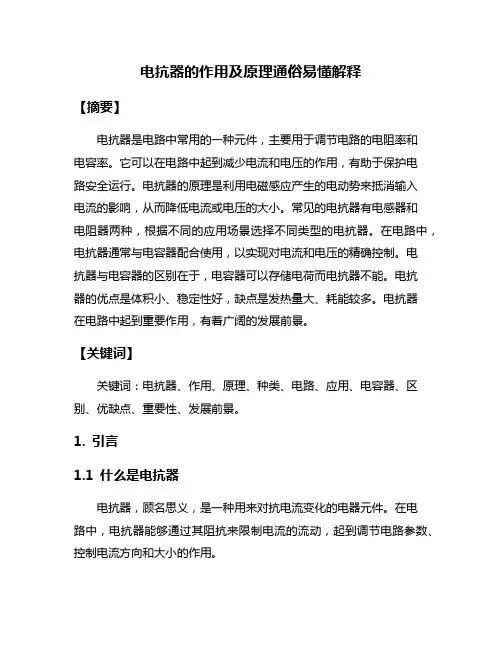

电抗器的作用及原理通俗易懂解释
电抗器的作用及原理通俗易懂解释【摘要】电抗器是电路中常用的一种元件，主要用于调节电路的电阻率和电容率。
它可以在电路中起到减少电流和电压的作用，有助于保护电路安全运行。
电抗器的原理是利用电磁感应产生的电动势来抵消输入电流的影响，从而降低电流或电压的大小。
常见的电抗器有电感器和电阻器两种，根据不同的应用场景选择不同类型的电抗器。
在电路中，电抗器通常与电容器配合使用，以实现对电流和电压的精确控制。
电抗器与电容器的区别在于，电容器可以存储电荷而电抗器不能。
电抗器的优点是体积小、稳定性好，缺点是发热量大、耗能较多。
电抗器在电路中起到重要作用，有着广阔的发展前景。
【关键词】关键词：电抗器、作用、原理、种类、电路、应用、电容器、区别、优缺点、重要性、发展前景。
1. 引言1.1 什么是电抗器电抗器，顾名思义，是一种用来对抗电流变化的电器元件。
在电路中，电抗器能够通过其阻抗来限制电流的流动，起到调节电路参数、控制电流方向和大小的作用。
电抗器是电路中常用的被动元件之一，它的作用是通过电感或电容的方式改变电流的相位，进而影响电路的性能。
在交流电路中，电抗器可以调节电流的大小和频率，使电路工作更加稳定和高效。
电抗器的种类有很多，包括电感和电容两种主要类型。
电感电抗器主要通过线圈产生磁场来阻碍电流的流动，而电容电抗器则是利用两个带电极的导体之间的电场来对抗电流的变化。
在电路中，电抗器通常被用来调节电路的阻抗和频率响应，同时也用于滤波、降噪和保护电路的作用。
它可以帮助电路稳定工作，保护其他元件不受损坏。
与电容器相比，电抗器主要通过改变电流的相位来对抗电流的变化，而电容器主要通过储存和释放电荷来对抗电流的变化。
在不同的电路中会有不同的应用场景。
电抗器虽然在电路中有着重要的作用，但也有一些缺点，比如产生热量、占用空间较大等。
但它的优点在于价格较低、使用寿命长等。
电抗器在电路中扮演着重要的角色，通过改变电流的相位来影响电路的性能。
电容电抗器的作用及原理
电容电抗器的作用及原理电容电抗器作为一种重要的电力设备，在电力系统中发挥着重要的作用。
本文将从作用和原理两个方面，对电容电抗器进行详细介绍。
一、电容电抗器的作用电容电抗器主要有两个作用：一是提高电力系统的功率因数；二是抑制电力系统中的谐波。
1. 提高电力系统的功率因数功率因数是指电力系统中有功功率与视在功率的比值，它反映了电力系统的有功功率和无功功率之间的平衡程度。
当电力系统的功率因数低于1时，会导致电网中的电能损耗增加，电力系统运行效率下降。
而电容电抗器可以通过提供无功功率，改善电力系统的功率因数，降低电路中的无功功率流动，减少电能损耗，提高电力系统的运行效率。
2. 抑制电力系统中的谐波电力系统中存在着各种谐波，这些谐波会对电力系统的正常运行造成一定的影响。
而电容电抗器可以通过对谐波电流的吸收和滤波作用，减少电力系统中的谐波电流。
电容电抗器的电容分量可以吸收谐波电流的高频分量，而电感分量则可以滤除谐波电流的低频分量，从而实现对谐波电流的抑制。
通过电容电抗器的使用，可以保证电力系统中的电压和电流波形的纯正，提高电力系统的稳定性和可靠性。
二、电容电抗器的原理电容电抗器是由电容器和电感器两个基本元件组成的。
电容器是一种可以存储电荷的元件，它的主要作用是提供无功功率，改善功率因数。
而电感器是一种可以储存磁能的元件，它的主要作用是抑制谐波电流。
电容电抗器的原理可以用电路理论进行解释。
在交流电路中，电容器对交流电具有阻抗性质，即电容器的阻抗随着频率的增加而减小。
而电感器对交流电具有电抗性质，即电感器的阻抗随着频率的增加而增大。
在电容电抗器中，电容器和电感器的阻抗互相抵消，从而达到提高功率因数和抑制谐波的目的。
电容电抗器的原理还可以用功率三角形进行解释。
在电力系统中，有功功率、无功功率和视在功率之间存在一种特殊的关系，可以用功率三角形来表示。
而电容电抗器的作用就是通过提供无功功率，改善功率三角形的形状，使功率因数接近于1，从而提高电力系统的功率因数。
8章电力电容器(30)(共32PPT)
第十八页，共三十二页。
第八章 电力电容器
• 为防短路爆炸：GB50053—94?10kV及以下变电所设计 标准?规定：高压电容器组宜接成中性点不接地星形，容量 较小时(45kvar及以下)宜接成三角形。
• 低压电容器组应接成三角形。
第十九页，共三十二页。
第八章 电力电容器
§8—3 电容器平安运行 电力电容器是充油设备，安装、运行或 操作不当都可能着火，也可能发生爆炸， 电容器的残留电荷还可能对人身平安构 成直接威胁。因此，电容器的平安运行
• 保护：高压电容器宜采用平衡电流保护或瞬动的过电流保护。如 电力网有高次谐波，可加装串联电抗器抑制谐波或加装压敏电阻
及RC过电压吸收装置。
第二十五页，共三十二页。
第八章 电力电容器
• 低压电容器组开关选择： 总容量≤l00kvar时，可用交流接触器、刀 开关、熔断器或刀熔开关保护和控制； 总容量≥ 100kvar时，采用低压断路器保护 和控制。
总油量≤300kg的高压电容器和低压电容器应视其测量的多 少安装在有防爆墙的间隔内或有隔板的间隔内。
第十五页，共三十二页。
第八章 电力电容器
• 电容器养护：防止阳光直射，受阳光直射 的窗玻璃应涂以白色。
• 电容器分层安装时一般不超过三层；层与 层之间不得有隔板，以免阻碍通风；电容 器之间的距离≥50mm；上、下层之间的 净距≥20cm；下层电容器底面对地高度 ≥30cm。电容器铭牌应面向通道。
第十七页，共三十二页。
第八章 电力电容器
二、电容器接线 • 三相电容器内部接线一般为三角形接线； • 单相电容器接线方式，根据其额定电压Ue和线路
的额定电压确定： Ue与线电压相符采用三角形接 线； Ue与相电压相符采用星形接线。
电抗器的工作原理
电抗器的工作原理电抗器是一种用于改变电路中电流和电压相位关系的电子元件。
它通过电感和电容的组合来实现这一功能。
在电力系统中，电抗器常用于调节电流和电压的稳定性，提高电能质量，减少电力设备的损耗。
电抗器的工作原理可以通过以下几个方面来解释：1. 电感的作用：电感是电抗器中的主要元件之一，它通过线圈的自感作用来储存和释放电能。
当电流通过电感时，产生的磁场会储存电能，当电流变化时，磁场会释放电能。
这样，电感可以改变电流的相位。
2. 电容的作用：电容是电抗器中的另一个重要元件，它通过两个带有电介质的导体板之间的电场储存和释放电能。
当电压施加在电容上时，电荷会在导体板之间积累，形成电场。
当电压变化时，电荷会从一个导体板流向另一个导体板，释放储存的电能。
电容可以改变电压的相位。
3. 电抗器的组合：电抗器通常由电感和电容的串联或并联组合而成。
串联电抗器可以增加电抗值，降低电流的相位；并联电抗器可以减小电抗值，改变电流的相位。
通过合理选择电抗器的组合方式，可以实现对电流和电压相位的精确控制。
4. 电抗器在电力系统中的应用：电抗器在电力系统中有多种应用。
例如，串联电抗器可以用于电力变压器的励磁控制，通过改变励磁电流的相位，可以调节变压器的输出电压。
并联电抗器可以用于滤波电路，通过改变电流的相位，可以消除电力系统中的谐波和干扰。
总结起来，电抗器通过电感和电容的组合来改变电流和电压的相位关系。
它在电力系统中起着重要的作用，可以提高电能质量，稳定电流和电压，减少电力设备的损耗。
电抗器的工作原理是基于电感和电容的特性，通过合理的组合来实现对电流和电压相位的控制。
电抗器知识介绍
电抗器的简介及应用一.电抗器的种类与概述电抗器又称为扼流圈、电感器或铁芯电感器，在电子设备中应用极为广泛，品种也很繁多。
通常可分为电流滤波扼流圈、交流扼流圈、电感线圈三种。
1．按线圈数量可分为：单相电抗器（1只或2只线圈）；三相电抗器（3只线圈）.2．按铁芯型式可分为：空芯电抗器、铁芯电抗器两种，而铁芯电抗器又分为有气隙铁芯电抗器和无气隙铁芯电抗器。
二.常用电抗器的介绍与主要技术指标1.电源滤波电抗器（单相电抗器、有气隙铁芯电抗器）。
用途：用于平滑整流后的直流成分，减小其波纹电压，以满足电子设备对直流电源的要求。
主要技术指标：电抗器名称、型号、电感量、直流电位、直流磁化电流、波纹电压、波纹频率、绝缘等级和环境温度。
2.单相（三相）交流电抗器（输入、输出电抗器）用途：用于交流回路中，作为平衡、镇流、限流和滤波的一种铁芯电感器。
主要技术指标：电抗器名称、型号、电感量、额定工作电流、工作频率、绝缘等级、环境温度。
三.电抗器工作环境及绝缘等级的分类1．绝缘等级：2．环境温度：-5℃～+40℃如有特殊要求时，应保证电抗器最高工作温度小于绝缘等级极限温度。
3．海拔高度：≤2000m.要求高海拔时，允许最大电流相应降低如下图所示：0 1000 2000 3000 4000 5000M4．空气相对湿度：≤90％ 5．绝缘水平：四.常用基本名词的定义1．电感量L （H ）电抗器的电感量是相电感，是在规定频率下相电压降为Δµ时相电感值。
2．电抗百分比（％）电抗器的电抗值与串连的电容器容抗值之比，以百分值表示。
3．电压降Δµ（V ）电抗器通过额定电流In 时，电抗器的相电压降。
4．相对电压降µx （％）电抗器相电压降Δµ与电网进线的相电压u 相的比值的百分值表示。
5．额定电压Un （V ）2040 60 80100 %87%电抗器连接线路系统电网的线电压.常用如下：单相：230V 400V 三相：400V 500V 690V 750V 1140V 6．额定交流电流In(A)电抗器长期工作电流的数值，考虑了足够的高次谐波分量以及电抗器绝缘等级所限制发热量方面的因素所设定的数值。
电抗器的作用及原理图
电抗器的作用及原理图
电抗器是一种用于电力系统中的无源电器件，它的主要作用是提供电抗，限制
电流和稳定电压。
在电力系统中，电抗器扮演着非常重要的角色，它不仅可以提高系统的稳定性，还可以保护设备，提高系统的功率因数。
接下来，我们将详细介绍电抗器的作用及原理图。
电抗器的作用。
首先，让我们来了解一下电抗器的作用。
在电力系统中，电抗器可以用来调节
电流和电压，限制电流的过载，减小电压的波动。
在电力系统中，电抗器可以用来平衡系统的电压和电流，提高系统的稳定性。
此外，电抗器还可以用来调节系统的功率因数，提高系统的能效。
电抗器的原理图。
接下来，让我们来看一下电抗器的原理图。
电抗器的原理图通常由电感器和电
容器组成。
电感器主要用来提供电感，限制电流的过载，稳定电压；而电容器主要用来提供电容，调节电流和电压，提高系统的功率因数。
电抗器的原理图如下图所示：
[原理图]
在电力系统中，电抗器通常被安装在变电站、配电室等地方，用来保护设备，
提高系统的稳定性。
电抗器的原理图可以帮助我们更好地理解电抗器的工作原理，为系统的运行提供保障。
总结。
通过以上的介绍，我们可以看到，电抗器在电力系统中扮演着非常重要的角色。
它不仅可以提高系统的稳定性，还可以保护设备，提高系统的功率因数。
电抗器的
原理图可以帮助我们更好地理解电抗器的工作原理，为系统的运行提供保障。
希望本文对您有所帮助，谢谢阅读！。
电容器电抗器的作用及原理
电容器电抗器的作用及原理电容器和电抗器是常用的电路元件，通过改变电流和电压之间的相位差来调整电路的性质和工作方式。
电容器电抗器广泛应用于电力系统、电子设备、通信系统等领域中。
下面将详细介绍电容器和电抗器的作用及原理。
一、电容器的作用及原理电容器是一种能够存储电荷和电能的电子元件。
它的内部由两个导体电极和中间的介质组成。
当电容器接入电路时，电荷会在两个电极之间累积。
电容器两个电极之间的电场能够存储电能，当电源断开时，电容器可以释放储存的电能。
1. 电容器的作用（1）电容：电容器的主要作用是存储电荷和电能。
在电源连续供电时，电容器会一直存储电能。
当电源断开时，电容器会释放储存的电能。
（2）滤波：在电子设备和电力系统中，电容器可以用作滤波器，用于消除电路中的杂散干扰或电压峰值。
（3）耦合：电容器还可以被用来耦合两个电路，将一个电路的输出信号传递给另一个电路。
2. 电容器的原理（1）电容：电容值的大小取决于电容器的结构和材料，也可以通过电容器的容量刻度来表示。
（2）电场：电容器的工作原理是基于电场的概念。
当电流通过电容器时，电流引起电荷在电容器的两个电极之间累积。
这一过程形成一个电场，该电场会储存电能。
（3）充电和放电：当电容器连接到电源时，电容器会充电，储存电能。
当电源断开时，电容器会放电，释放储存的电能。
充电和放电的速率取决于电容器的容量和电源的电压。
二、电抗器的作用及原理电抗器是一种能够调整电路中电流和电压的相位差的电子元件。
它由电感器和电容器组成。
电抗器通过调整电流与电压之间的相位差来改变电路的性质。
1. 电抗器的作用（1）调整电路的阻抗：电抗器可以用来改变电路的阻抗，从而实现对电流和电压特性的控制。
（2）相位补偿：电抗器可以通过改变电路中电流和电压的相位差来补偿电路的相位偏移。
（3）稳定电压：电抗器可以稳定电流和电压的波动，提高电路的稳定性。
2. 电抗器的原理（1）电感：电抗器的电感值可以调节，通过电感器内的磁场来存储和释放电能。
(整理)电抗、电感、电容
什麽送电抗？是指电容、电感对交流电的阻力。
在直流电路中，电容是开路的，电感在不考虑线圈的电阻时，对直流电的阻力为0。
在交流电路中，电容器有传导电流经过，对交流电的阻力称容抗Xc，Xc=1/(ωC)。
电感对交流电的阻力称为感抗Xl，Xl=ωL。
容抗与感抗通称为电抗X。
由于在电容与电感上，交流电压与电流在相位上有超前与滞后90度的关系，电工学上用复数来表示电抗(R、L、C串联电路时)：jX=jXl-jXc=j[ωL-1/(ωC)] 复阻抗Z=R+jX。
电抗在交流电路中不消耗有功功率，但与电源进行能量交换，消耗无功功率。
电抗器作用？电抗器就是电感。
在电力系统中的作用有：线路并联电抗器可以补偿线路的容性充电电流,限制系统电压升高和操作过电压的产生,保证线路的可靠运行。
站内的并联电抗器则吸收无功，降低电压，是无功补偿的手段。
母线串联电抗器可以限制短路电流，维持母线有较高的残压。
而电容器组串联电抗器可以限制高次谐波，降低电抗电感在电路中，当电流流过导体时，会产生电磁场，电磁场的大小除以电流的大小就是电感，电感的定义是L=phi/i, 单位是韦伯电感是衡量线圈产生电磁感应能力的物理量。
给一个线圈通入电流，线圈周围就会产生磁场，线圈就有磁通量通过。
通入线圈的电源越大，磁场就越强，通过线圈的磁通量就越大。
实验证明，通过线圈的磁通量和通入的电流是成正比的，它们的比值叫做自感系数，也叫做电感。
如果通过线圈的磁通量用φ表示，电流用I表示，电感用L表示，那么L＝φ／I电感的单位是亨（H），也常用毫亨（mH）或微亨（uH）做单位。
1H=1000mH，1H=1000000uH。
电感只能对非稳恒电流起作用，它的特点两端电压正比于通过他的电流的瞬时变化率（导数），比例系数就是它的“自感”电感起作用的原因是它在通过非稳恒电流时产生变化的磁场，而这个磁场又会反过来影响电流，所以，这么说来，任何一个导体，只要它通过非稳恒电流，就会产生变化的磁场，就会反过来影响电流，所以任何导体都会有自感现象产生在主板上可以看到很多铜线缠绕的线圈，这个线圈就叫电感，电感主要分为磁心电感和空心电感两种，磁心电感电感量大常用在滤波电路，空心电感电感量较小，常用于高频电路。
电力电容器、电抗器的分类及作用
电容补偿柜中避雷器的作用电源供给负载的电流中,含有 1.有功电流 2.无功电流(分感性无功和容性无功) 都要流过二者之间的导线,并有一点损耗(被导线损耗掉的)有功电流,不断的被负载消耗掉,用于做功,比如机械装置的转动等其他能量形式无功电流,不断的与电源交换能量,用于为有功的能量转换建立必要的磁场,但是建立的磁场所需只是和电源交换,理论上并没有消耗现在通过电容器补偿,感性负载就可以和电容器相互交换这个能量了就不用再向电源额外的索取了这样导线上的电流就减少了,损耗减少了,导线所占的压降也减小了,电网末端的电压升高了电源的负担也就减少了,有能力做其他需要做的事情了,相当于电源出力增加了整体上看电容器和感性负载,等效为一个功率因数很高的负载电力电容器的作用及允许运行方式电力电容器分为串联电容器和并联电容器，它们都改善电力系统的电压质量和提高输电线路的输电能力，是电力系统的重要设备。
1. 电力电容器的作用1）串联电容器的作用串联电容器串接在线路中，其作用如下：（1）提高线路末端电压。
串接在线路中的电容器，利用其容抗xc补偿线路的感抗xl，使线路的电压降落减少，从而提高线路末端（受电端）的电压，一般可将线路末端电压最大可提高10%～20%。
（2）降低受电端电压波动。
当线路受电端接有变化很大的冲击负荷（如电弧炉、电焊机、电气轨道等）时，串联电容器能消除电压的剧烈波动。
这是因为串联电容器在线路中对电压降落的补偿作用是随通过电容器的负荷而变化的，具有随负荷的变化而瞬时调节的性能，能自动维持负荷端（受电端）的电压值。
（3）提高线路输电能力。
由于线路串入了电容器的补偿电抗xc，线路的电压降落和功率损耗减少，相应地提高了线路的输送容量。
（4）改善了系统潮流分布。
在闭合网络中的某些线路上串接一些电容器，部分地改变了线路电抗，使电流按指定的线路流动，以达到功率经济分布的目的。
（5）提高系统的稳定性。
线路串入电容器后，提高了线路的输电能力，这本身就提高了系统的静稳定。
电抗器_百度百科
2、并联电抗器：里面通过的交流，并联电抗器的作用是补偿系统的容抗。通常与晶闸管串联，可连续调节电抗电流。
3、串联电抗器：里面通过的是交流，串联电抗器的作用是与补偿电容器串联，对稳态性谐波（5、7、11、13次）构成串联谐振。通常有5~6%电抗器，属于高感值电抗器。
4、调谐电抗器：里面通过的是交流电，串联电抗器的作用是与电容器串联，对规定的n次谐波分量构成串联谐振，从而吸收该谐波分量，通常n=5、7、11、13、19
场，所以所有能载流的电导体都有一般意义上的感性。然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称谓电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。
（6）当采用电抗器中性点经小电抗接地装置时，还可用小电抗器补偿线路相间及相地电容，以加速潜供电流自动熄灭，便于采用。
电抗器的接线分串联和并联两种方式。
串联电抗器通常起限流作用，并联电抗器经常用于无功补偿。
目前主要用于无功补偿和滤波．
1.半芯干式并联电抗器：在超高压远距离输电系统中，连接于变压器的三次线圈上。用于补偿线路的电容性充电电流，限制系统电压升高和操作过电压，保证线路可靠运行。
合作编辑者
薇薇小树 、百科ROBOT 、糊涂哞哞 、青春飞扬小鑫 、大树呵呵 、184632698 更多
如果您认为本词条还需进一步完善，百科欢迎您也来参与编辑词条在开始编辑前，您还可以先度百科吧。 词条统计
配电变压器 软起动器 组合电器 直流电源 消弧线圈 自动空气开关
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力电容器、电抗器的分类及作用.电容补偿柜中避雷器的作用电源供给负载的电流中，含有1.有功电流2.无功电流（分感性无功和容性无功）都要流过二者之间的导线，并有一点损耗（被导线损耗掉的）有功电流，不断的被负载消耗掉，用于做功，比如机械装置的转动等其他能量形式无功电流，不断的与电源交换能量，用于为有功的能量转换建立必要的磁场，但是建立的磁场所需只是和电源交换，理论上并没有消耗现在通过电容器补偿，感性负载就可以和电容器相互交换这个能量了就不用再向电源额外的索取了这样导线上的电流就减少了，损耗减少了，导线所占的压降也减小了，电网末端的电压升高了电源的负担也就减少了，有能力做其他需要做的事情了，相当于电源出力增加了整体上看电容器和感性负载，等效为一个功率因数很高的负载电力电容器的作用及允许运行方式电力电容器分为串联电容器和并联电容器，它们都改善电力系统的电压质量和提高输电线路的输电能力，是电力系统的重要设备。
$ 04 [''OF u' @ n1.电力电容器的作用* d6 P:': I: 19 J/ S3 D# g1）串联电容器的作用串联电容器串接在线路中，其作用如下：（1）提高线路末端电压。
串接在线路中的电容器，利用其容抗xc补偿线路的感抗xl，使线路的电压降落减少，从而提高线路末端（受电端）的电压，一般可将线路末端电压最大可提高 10%- 20%（2）降低受电端电压波动。
当线路受电端接有变化很大的冲击负荷（如电弧炉、电焊机、电气轨道等）时，串联电容器能消除电压的剧烈波动。
这是因为串联电容器在线路中对电压降落的补偿作用是随通过电容器的负荷而变化的，具有随负荷的变化而瞬时调节的性能，能自动维持负荷端（受电端）的电压值。
2 p% k* s+ R* r（ q5 u3 O（3）提高线路输电能力。
由于线路串入了电容器的补偿电抗xc，线路的电压降落和功率损耗减少，相应地提高了线路的输送容量。
（4）改善了系统潮流分布。
在闭合网络中的某些线路上串接一些电容器，部分地改变了线路电抗，使电流按指定的线路流动，以达到功率经济分布的目的。
（5）提高系统的稳定性。
线路串入电容器后，提高了线路的输电能力，这本身就提高了系统的静稳定。
当线路故障被部分切除时（如双回路被切除一回、但回路单相接地切除一相），系统等效电抗急剧增加，此时，将串联电容器进行强行补偿，即短时强行改变电容器串、并联数量，临时增加容抗xc，使系统总的等效电抗减少，提高了输送的极限功率（Pma治U1U2/xl— xc），从而提高系统的动稳定。
% a$ e7 ?. j% l5 ]* v- S2 C2）并联电容器的作用并联电容器并联在系统的母线上，类似于系统母线上的一个容性负荷，它吸收系统的容性无功功率，这就相当于并联电容器向系统发出感性无功。
因此，并联电容器能向系统提供感性无功功率，系统运行的功率因数，提高受电端母线的电压水平，同时，它减少了线路上感性无功的输送，减少了电压和功率损耗，因而提高了线路的输电能力。
：K% M3 z5〜&L2. 电容器补偿装置的允许运行方式！g1 d"}% e# ]% |电容器的正常运行状态是指在额定条件下，在额定参数允许的范围内，电容器能连续运行，且无任何异常现象。
4 x' d- i% C9 F! f A8 B1）电容器补偿装置运行的基本要求（1）三相电容器各相的容量应相等；（2）电容器应在额定电压和额定电流下运行，其变化应在允许范围内；（3）电容器室内应保持通风良好，运行温度不超过允许值；（4）电容器不可带残留电荷合闸，如在运行中发生掉闸，拉闸或合闸一次未成，必须经过充分放电后，方可合闸；对有放电电压互感器的电容器，可在断开5min后进行合闸。
运行中投切电容器组的间隔时间为 15min。
8 \（ j-g* X（ {' z6 f（ l2）允许运行方式（1）允许运行电压；L& X, C8 [3 r/ q3 dO L7 _6 H并联电容器装置应在额定电压下运行，一般不宜超过额定电压的 1.05倍，最高运行电压不用超过额定电压的 1.1倍。
母线超过1.1倍额定电压时，电容器应停用。
（2）允许运行电流正常运行时，电容器应在额定电流下运行，最大运行电流不得超过额定电流的1.3倍，三相电流差不超过 5% 5 j$ w! R- V# G6 I, g2 {（3）允许运行温度！ j/ ~* g% S' K: c（ L1 v（ L6 }正常运行时，其周围额定环境温度为+ 40 r〜—25 r，电容器的外壳温度应不超过55 r。
TOP 什么是功率因数？电力系统中，电动机及其它带有线圈（绕组）的设备很多。
这类设备除了从电源取得一部分电功率作有功用外，还将耗用一部分电功率用来建立线圈磁场。
这就额外地加在了电源的负坦，功率因数cos?（也称力率）就是反映总电功率中有功功率所占的比例大小。
功率因数是衡量电气设备效率高低的一个系数，它是交流电路中有功功率和视在功率的比值：功率因数二有功功率/视在功率功率因数低，说明电路中用于交变磁场吞吐转换的无功功率大，从而降低了设备的利用率，增加线路供电损失。
因此，供电部门对用户的功率因数有着一定的标准要求。
提高功率因时常用的方法就是在电感性电器两端并联静电电容器，这样将电感性电器所需的无功功率，大部分转交由电容器共给，把交变磁场与电源的吞吐转为磁场与电容电场之间的吞吐，从而使发电机电源能量得到充分利用，所以说提高功率因数具有很大经济意义。
高压电容器的主要作用？盒I更*1、在输电线路中，利用高压电容器可以组成串补站，提高输电线路的输送能力；2、在大型变电站中，利用高压电容器可以组成SVC提高电能质量；3、在配电线路末端，利用高压电容器可以提高线路末端的功率因数，保障线路末端的电压质量；4、在变电站的中、低压各段母线，均会装有高压电容器，以补偿负荷消耗的无功，提高母线侧的功率因数；5、在有非线性负荷的负荷终端站，也会装设高压电容器，作为滤波之用。
如何提高功率因数？由于线路上用电设备大都为感性负载，例如电动机电焊机电磁抱闸线圈，日光灯镇流器等等，这些感性负载都从电网吸取感性电流，致使总电流I比电压滞后的角度很大，无功功率很高所以功率因数Cos很低，有功功率与电网视在功率的比值称为电网的功率因数.mdy功率因数低会造成很多不良的后果,1.降低电源的利用率.2.造成较大的线路压降和功率损耗.]'6J#提高功率因数的方法一般有：1.改进用电设备自身的功率因数，避免空载或轻载下设备运行.2.并联电容器，提高功率因数.电压互感器接线中性点加装消谐器问题探讨2007/10/24 10:25 A.M.在讨论电压互感器一次绕组中性点加装消谐器的问题之前，我们不妨先探讨一下电力系统的中性点运行方式。
在三相交流电力系统中，作为供电电源的发电机和变压器的中性点，有三种运行方式：一种是电源中性点不接地；一种是电源中性点经消弧线圈接地；一种是电源中性点直接接地。
前两种合称为中性点非有效接地，或小电流接地系统，后一种中性点直接接地称为中性点有效接地，或大电流接地。
1电源中性点不接地电力系统（3-63 kV系统大多数采用电源中性点不接地运行方式）。
电源中性点不接地系统发生单相接地时，如C相单相接地，那么完好的A、B两相对地电压都由原来的相电压升高到线电压，即升高为原对地电压的倍,C相接地的电容电流为正常运行时每相对地电容电流的3倍。
当发生一相接地时，三相用电设备的正常工作未受到影响，因为线路的线电压无论相位和量值均未发生变化，因此三相用电设备仍然照常运行。
但电力部门只允许运行2小时，因为一旦另一相又发生接地故障时，就形成两相接地短路，产生很大的短路电流，可能损坏线路设备。
2电源中性点经消弧线圈接地的电力系统。
在中性点不接地的电力系统中，有一种情况比较危险，即在一相接地时，如果接地电流较大，将出现断续电弧，这可使线路发生电压谐振现象，在线路上形成一个R-L-C的串联谐振电路，从而使线路上出现危险的过电压（可达相电压的 2.5-3倍），导致线路上绝缘薄弱地点的绝缘击穿。
为防止一相接地时接地点出现断续电弧，引起过电压，规程规定，在单相接地电容电流大于一定值的电力系统中（3-10kV电网中接地电容电流大于30A）,电源中性点必须采用经消弧线圈接地的运行方式。
经消弧线圈接地系统，发生一相接地故障时暂时允许运行2小时，在一相接地时，其它两相对地电压要升高到线电压，即升高为原对地电压的倍。
3电源中性点直接接地的电力系统，此系统一般适用于110kV及以上高压系统，在此暂不讨论。
以上三种运行方式和电压互感器柜中加装一次消谐器又有什么关系呢？可从以下几个方面理解：1电力系统为中性点经消弧线圈接地，此系统已考虑到消弧接地（如上述第二条所述），在系统的电压互感器中，丫0接线可不考虑加装一次消谐器。
2我们一般指PT柜加装消谐器，是指安装在6-35kV电磁式电压互感器（简称压变）一次绕阻丫。
结线中性点与地之间的非线性电阻器，起阻尼与限流的作用。
在6-35kV发电、变电站，我们经常碰到的是电网中性点不接地，其母线上的Yo接线的电磁式压变一次绕组，成为中性点不接地电网对地的唯一金属通道，电网相对地电容的充、放电途径必然通过压变一次绕组。
这种慢变过程使压变铁芯深度饱和，当电网接地消失时，压变一次绕组中会出现数安培幅值的涌流，将压变0.5A高压熔丝熔断。
即使这种涌流尚未达到熔断器的熔断值，但仍超过电压互感器额定电流，长时间处于过电流状态下运行的电压互感器会被烧毁，继而引发其他事故。
选用一次消谐器，这种现象就不会发生。
当单相接地电容电流小于一定的值时，不会在压变一次绕组中出线较大的涌流，对压变和高压熔丝无任何影响，从经济和产品成本的角度考虑，可以不装消谐器。
如果顾客提出要求，在电压互感器一次侧加装消谐器会给设备运行增加一层防护。
3在工程设计中经常遇到用户要求在压变柜的互感器二次侧加装二次消谐器，此种作法为在电压互感器二次开口处接入阻尼电阻，过去是灯泡。
现在大部分为微机消谐装置，如 KSX196H微机消谐器，其工作原理为：对 PT开口三角电压（即零序电压）进行循环检测。
正常工作情况下，该电压小于30V,装置内的大功率消谐元件（可控硅）处于阻断状态，对系统无任何影响。
当PT开口三角电压大于30V时，说明系统发生故障，装置开始对开口三角电压进行数据采集，通过数字测量、滤波、放大等数字信号处理技术，然后对数据进行分析、计算，判断出当前的故障状态。
如果出现某种频率的铁磁谐振，CPU立即启动消谐电路（使可控硅导通），让铁磁谐振在强大的阻尼下迅速消失。
利用微机消谐器可实现自动跟踪和自动调谐，并能追忆、报警、自动打印和信号传送，满足无人值班变电所的需求。
