电抗器的限流和滤波作用
电抗器、滤波器的使用

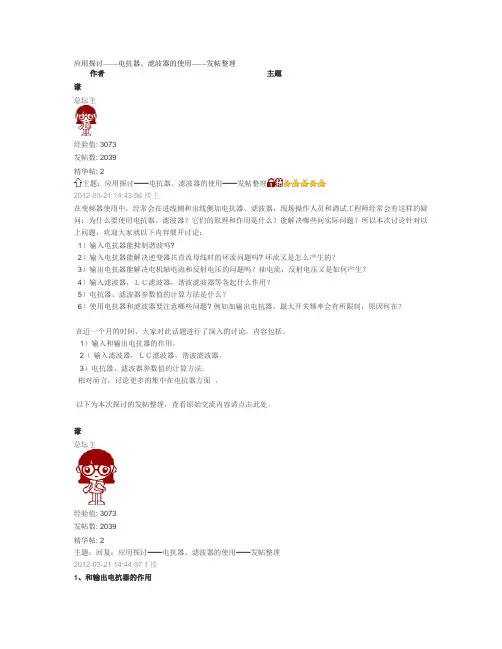

应用探讨——电抗器、滤波器的使用——发帖整理作者主题谦总坛主经验值: 3073发帖数: 2039精华帖: 2主题：应用探讨——电抗器、滤波器的使用——发帖整理2012-03-21 14:43:56楼主在变频器使用中，经常会在进线侧和出线侧加电抗器、滤波器，现场操作人员和调试工程师经常会有这样的疑问：为什么要使用电抗器、滤波器？它们的原理和作用是什么？能解决哪些问实际问题？所以本次讨论针对以上问题，欢迎大家就以下内容展开讨论：1）输入电抗器能抑制谐波吗?2）输入电抗器能解决逆变器共直流母线时的环流问题吗? 环流又是怎么产生的？3）输出电抗器能解决电机轴电流和反射电压的问题吗？轴电流，反射电压又是如何产生？4）输入滤波器，ＬＣ滤波器，谐波滤波器等各起什么作用？5）电抗器、滤波器参数值的计算方法是什么？6）使用电抗器和滤波器要注意哪些问题? 例如加输出电抗器，最大开关频率会有所限制，原因何在？在近一个月的时间，大家对此话题进行了深入的讨论，内容包括。
1）输入和输出电抗器的作用。
2 ）输入滤波器，ＬＣ滤波器，谐波滤波器。
3）电抗器、滤波器参数值的计算方法.相对而言，讨论更多的集中在电抗器方面。
以下为本次探讨的发帖整理，查看原始交流内容请点击此处。
谦总坛主经验值: 3073发帖数: 2039精华帖: 2主题：回复：应用探讨——电抗器、滤波器的使用——发帖整理2012-03-21 14:44:371楼1、和输出电抗器的作用quote:以下是引用yming在2012-01-11 10:22:56的发言：加精支持。
修改：在600KVA以上变压器。
原因：变压器内阻太小，冲击电流太大。
总之，是利用电感元件的“电流不能突变”的特性，应用到所有需要抑制有可能电流突变的场合。
当电压（瞬时）波动时，如果有导致电流变化的趋势，电抗器产生反向自感电动势抵消电压变化，减缓电流波动。
从而满足应用要求。
因此，可以说，电抗器有抑制电压波动的功能（不是消除）。
电抗器工作原理
电抗器工作原理

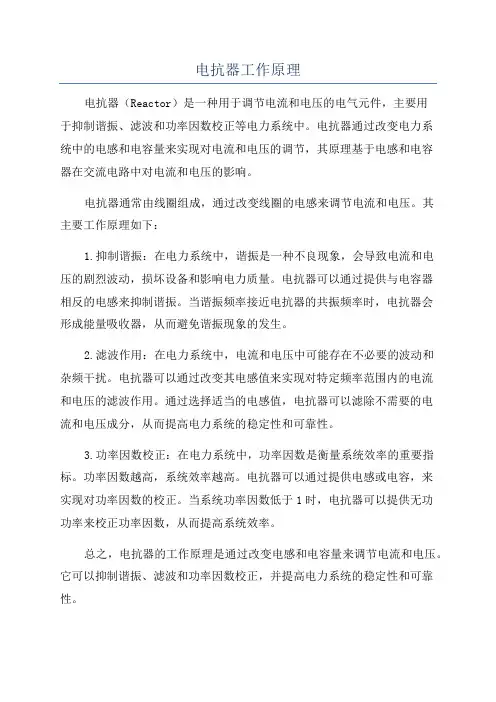

电抗器（Reactor）是一种用于调节电流和电压的电气元件，主要用
于抑制谐振、滤波和功率因数校正等电力系统中。
电抗器通过改变电力系
统中的电感和电容量来实现对电流和电压的调节，其原理基于电感和电容
器在交流电路中对电流和电压的影响。
电抗器通常由线圈组成，通过改变线圈的电感来调节电流和电压。
其
主要工作原理如下：
1.抑制谐振：在电力系统中，谐振是一种不良现象，会导致电流和电
压的剧烈波动，损坏设备和影响电力质量。
电抗器可以通过提供与电容器
相反的电感来抑制谐振。
当谐振频率接近电抗器的共振频率时，电抗器会
形成能量吸收器，从而避免谐振现象的发生。
2.滤波作用：在电力系统中，电流和电压中可能存在不必要的波动和
杂频干扰。
电抗器可以通过改变其电感值来实现对特定频率范围内的电流
和电压的滤波作用。
通过选择适当的电感值，电抗器可以滤除不需要的电
流和电压成分，从而提高电力系统的稳定性和可靠性。
3.功率因数校正：在电力系统中，功率因数是衡量系统效率的重要指标。
功率因数越高，系统效率越高。
电抗器可以通过提供电感或电容，来
实现对功率因数的校正。
当系统功率因数低于1时，电抗器可以提供无功
功率来校正功率因数，从而提高系统效率。
总之，电抗器的工作原理是通过改变电感和电容量来调节电流和电压。
它可以抑制谐振、滤波和功率因数校正，并提高电力系统的稳定性和可靠性。
电抗器的作用及原理通俗易懂解释
电抗器的作用及原理通俗易懂解释【摘要】电抗器是电路中常用的一种元件，主要用于调节电路的电阻率和电容率。
它可以在电路中起到减少电流和电压的作用，有助于保护电路安全运行。
电抗器的原理是利用电磁感应产生的电动势来抵消输入电流的影响，从而降低电流或电压的大小。
常见的电抗器有电感器和电阻器两种，根据不同的应用场景选择不同类型的电抗器。
在电路中，电抗器通常与电容器配合使用，以实现对电流和电压的精确控制。
电抗器与电容器的区别在于，电容器可以存储电荷而电抗器不能。
电抗器的优点是体积小、稳定性好，缺点是发热量大、耗能较多。
电抗器在电路中起到重要作用，有着广阔的发展前景。
【关键词】关键词：电抗器、作用、原理、种类、电路、应用、电容器、区别、优缺点、重要性、发展前景。
1. 引言1.1 什么是电抗器电抗器，顾名思义，是一种用来对抗电流变化的电器元件。
在电路中，电抗器能够通过其阻抗来限制电流的流动，起到调节电路参数、控制电流方向和大小的作用。
电抗器是电路中常用的被动元件之一，它的作用是通过电感或电容的方式改变电流的相位，进而影响电路的性能。
在交流电路中，电抗器可以调节电流的大小和频率，使电路工作更加稳定和高效。
电抗器的种类有很多，包括电感和电容两种主要类型。
电感电抗器主要通过线圈产生磁场来阻碍电流的流动，而电容电抗器则是利用两个带电极的导体之间的电场来对抗电流的变化。
在电路中，电抗器通常被用来调节电路的阻抗和频率响应，同时也用于滤波、降噪和保护电路的作用。
它可以帮助电路稳定工作，保护其他元件不受损坏。
与电容器相比，电抗器主要通过改变电流的相位来对抗电流的变化，而电容器主要通过储存和释放电荷来对抗电流的变化。
在不同的电路中会有不同的应用场景。
电抗器虽然在电路中有着重要的作用，但也有一些缺点，比如产生热量、占用空间较大等。
但它的优点在于价格较低、使用寿命长等。
电抗器在电路中扮演着重要的角色，通过改变电流的相位来影响电路的性能。
电抗器的作用总结
电抗器的作用总结
什么是电抗器？所谓的电抗器在电路中也称为电感器，在电路中的应用十分的广泛，在电路中应为存在电池感应的效果所以都存在一定的电感性，能够其起到阻止电流变化的作用。
电抗器最重要的作用是将电能转化为磁能。
目前比较常见的电抗器是串联电抗器和并联电抗器。
其中串行电抗器主要用于通过限制短路电流来保护电流，并联电抗器用于调整工作电压。
接下来，我们将详细讨论不同类型电抗器的作用是什么。
1、并联电抗器的作用：具有改变和改善电力系统无功相关运行条件的诸多功能，经常适用于无功补偿。
简单来说，电抗器具有改善长输电线上电压分布的作用，吸收电缆线路的充电接受性不起作用，电抗器有效防止发电机有长线路时发生自激现象。
2、串联电抗器的作用：通常主要是限制短路电流。
仅如此也有能够在滤波器当中和电容器实现串联或者是并联，因此可以限制电网中产生的谐波。
准确地说，串联电抗器就是起到限流作用。
3、直流电抗器的作用：通常安装在变频系统中直流整流环节和逆变环节两个单位之间。
其主要目的是将叠加在直流电流上的交流分量限制在一个规定值，这样可以有效保证整流电流的连续性，降低电流脉冲值，从而使直流电抗器能够促进逆变器环节的运行更加可靠稳定，同时起到改善了变频器的功率因数的作用。
伺服 电抗器 功能 环节
伺服电抗器功能环节

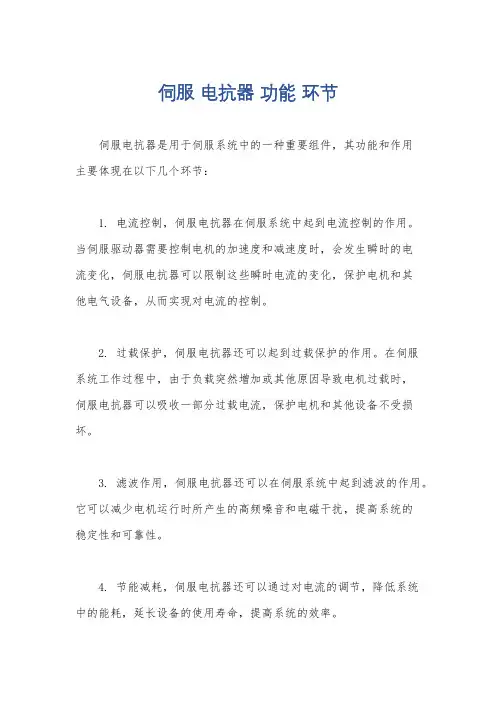

伺服电抗器是用于伺服系统中的一种重要组件，其功能和作用
主要体现在以下几个环节：
1. 电流控制，伺服电抗器在伺服系统中起到电流控制的作用。
当伺服驱动器需要控制电机的加速度和减速度时，会发生瞬时的电
流变化，伺服电抗器可以限制这些瞬时电流的变化，保护电机和其
他电气设备，从而实现对电流的控制。
2. 过载保护，伺服电抗器还可以起到过载保护的作用。
在伺服
系统工作过程中，由于负载突然增加或其他原因导致电机过载时，
伺服电抗器可以吸收一部分过载电流，保护电机和其他设备不受损坏。
3. 滤波作用，伺服电抗器还可以在伺服系统中起到滤波的作用。
它可以减少电机运行时所产生的高频噪音和电磁干扰，提高系统的
稳定性和可靠性。
4. 节能减耗，伺服电抗器还可以通过对电流的调节，降低系统
中的能耗，延长设备的使用寿命，提高系统的效率。
总的来说，伺服电抗器在伺服系统中扮演着重要的角色，通过对电流的控制、过载保护、滤波和节能减耗等功能，保障了伺服系统的稳定运行和设备的安全可靠性。
低压无功补偿中的电抗器

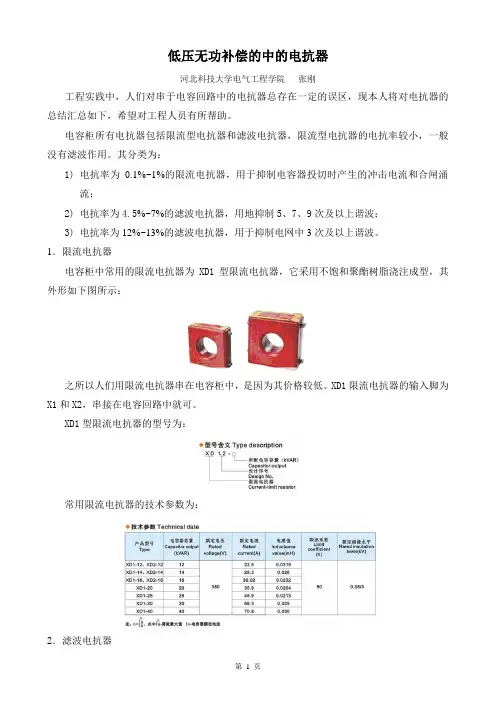

低压无功补偿的中的电抗器河北科技大学电气工程学院张刚工程实践中，人们对串于电容回路中的电抗器总存在一定的误区，现本人将对电抗器的总结汇总如下，希望对工程人员有所帮助。
电容柜所有电抗器包括限流型电抗器和滤波电抗器，限流型电抗器的电抗率较小，一般没有滤波作用。
其分类为：1)电抗率为0.1%~1%的限流电抗器，用于抑制电容器投切时产生的冲击电流和合闸涌流；2)电抗率为4.5%~7%的滤波电抗器，用地抑制5、7、9次及以上谐波；3)电抗率为12%~13%的滤波电抗器，用于抑制电网中3次及以上谐波。
1．限流电抗器电容柜中常用的限流电抗器为XD1型限流电抗器，它采用不饱和聚酯树脂浇注成型，其外形如下图所示：之所以人们用限流电抗器串在电容柜中，是因为其价格较低。
XD1限流电抗器的输入脚为X1和X2，串接在电容回路中就可。
XD1型限流电抗器的型号为：常用限流电抗器的技术参数为：2．滤波电抗器电容回路中串入滤波电抗器一是抑制涌流，二是滤除系统高次谐波。
但串入电抗器后也会带来一些其它问题，主要是：1)电容端电压升高，容易造成电容器烧毁。
设系统电压为U ，电容的容抗为1c X j Cω=，串抗的感抗为c X j L ω=，串入电抗后，电容上的电压'U 为：'1111c L c L cX U U U U X X X X =⋅=⋅=⋅---电抗率故，当采用6%的电抗器时，对于0.4kV 系统，电容电压将上升6.4%，达到0.426kV 。
2)电容的实际电流也相上升=⨯电容实际端电压电容实际电流电容额定电流电容额定端电压3)电容实际容量增大2=⎛⎫⨯ ⎪⎝⎭电容实际端电压电容实际容量电容额定容量电容额定端电压。
电抗器的作用绝缘等级及寿命
电抗器的作用[日期：2008-11-07] 来源：网络作者：[字体：大中小] 干式空心电抗器的作用和使用寿命近年来，我国500kV输电线路迅速发展，电网容量越来越大，由于电压等级高，电网装机容量大，造成了系统短路电流增大，事故电压波动大，功率因数偏低，开关容量不够和谐波电流的增加，解决这些问题的方法是在系统上安装电抗器。
大容量干式空心电抗器是近几年研制开发的新型电抗器，它具有线性特性好，参数稳定，防火性能好的特点，本文仅就干式空心电抗器(以下简称电抗器)的作用和使用寿命作一分析。
来源:www.tede1 电抗器的作用1.1 电抗器的限流和滤波作用电网容量的扩大，使得系统短路容量的额定值迅速增大。
如在500kV变电所的低压35kV侧，最大的三相对称短路电流有效值已经接近50kA。
为了限制输电线路的短路电流，保护电力设备，必须安装电抗器，电抗器能够减小短路电流和使短路瞬间系统的电压保持不变。
在电容器回路安装阻尼电抗器(即串联电抗器)，电容器回路投入时起抑制涌流的作用。
同时与电容器组一起组成谐波回路，起各次谐波的滤波作用。
如在500kV变电所35kV无功补偿装置的电容器回路中，为了限制投入电容器时的涌流和抑制电力系统的高次谐波，在35kV电容器回路中必须安装阻尼电抗器，抑制3次谐波时，采用额定电压35kV，额定电感量26.2mH，额定电流350A干式空心单相户外型阻尼电抗器，它与2.52Mvar电容器对3次谐波形成谐振回路，即3次谐波滤波回路。
同样，为了抑制5次及以上高次谐波，采用了额定电压35kV，额定电感量9.2mH，额定电流382A单相户外型阻尼电抗器，它与2.52Mvar电容器对5次及以上高次谐波形成谐振回路。
起到了抑制高次谐波的作用，需要说明的是，在国家标准《电抗器》 GB10229—88和IEC289—88国际标准中均对阻尼电抗器的使用和技术条件作了规定。
但目前国内有些部门将阻尼电抗器称为串联电抗器，严格来讲是不合适的，因为上述标准中均没有串联电抗器这个名称。
变频器输入电抗器和输出电抗器的作用
变频器输入电抗器和输出电抗器的作用变频器是一种能够改变交流电源频率的电气设备，它由输入电抗器和输出电抗器两部分组成。
输入电抗器和输出电抗器在变频器的正常运行中起到了不可或缺的作用。
下面将分别介绍这两个部分的功能和作用。
输入电抗器主要有两个作用：过滤和限流。
首先，输入电抗器对电网电流进行过滤。
电网中存在着各种电磁干扰，比如高频干扰、谐波干扰等。
这些干扰会影响变频器的正常运行，甚至对电机造成损害。
通过输入电抗器的电感性质，它能够吸收和抑制这些干扰，从而保证了变频器输入端电流的净化和纯正。
其次，输入电抗器的另一个作用是限流。
在变频器启动过程中，电机可能需要短时间内吸收较大的电流，而这可能会对电网造成冲击负荷。
为了避免这种情况，输入电抗器通过限制电流的流动，使电机启动时的电流逐渐增大，从而降低对电网的冲击，保护电网和电机。
此外，输入电抗器还能够平衡电流负载，增加系统的稳定性。
总的来说，输入电抗器能够对电网电流进行过滤和限流，确保电流纯正和稳定，保护变频器和电机，并保证整个系统的正常运行。
输出电抗器主要有两个作用：保护电机和减小谐波。
首先，输出电抗器能够保护电机免受变频器输出电流的损害。
变频器输出的电流中会存在一些高频成分和谐波成分，这些成分会对电机产生很大的冲击和热损耗。
通过输出电抗器，可以对这些高频成分和谐波进行滤除和吸收，使电流趋近于正弦波，从而减少对电机的损害，延长电机的使用寿命。
其次，输出电抗器能够减小谐波。
变频器输出的电流在频率调整时，会产生一些不同频率的谐波。
这些谐波会影响到其他设备的正常运行，甚至可能对电网造成负荷干扰。
通过输出电抗器，可以有效地减小这些谐波的影响，保证电网和其他设备的正常运行。
总的来说，输出电抗器能够保护电机免受变频器输出电流的损害，减小输出电流中的谐波成分，保证电机和系统的正常运行。
在变频器的使用过程中，输入电抗器和输出电抗器都起到了重要的作用。
它们能够保护电网和电机，减小谐波干扰，保证系统的稳定性和可靠性。
电容器组的电抗器电抗率
电容器组的电抗器电抗率在电力系统（包括配电），这种连接的电抗器根据电抗率（%）的大小，一般起两种作用：（1）滤波用，电容器与电抗器组成串联谐振支路，滤除某特定频率的谐波；例如12%的电抗器主要用于滤除3次谐波，4%~6%的电抗器主要用于滤除5、7次谐波。
（2）限流用，保护电容免受投、切是的涌流。
一般电抗率为1%。
单独一组电容器在第一次合闸投运的瞬间，即未被充电状态，流入电容器组的电流，只受其回路阻抗的限制。
由于回路阻抗很小，与短路状态相似，将产生很大的冲击合闸电流，流人电容器组。
涌流的最大值Im发生在电容器组合闸瞬间，刚好系统电压处于最大值Um 时。
实测经验证明：单独一组电容器的合闸涌流约为电容器组额定电流的5～15倍，持续时间很短，在几ms内，就可降到无害程度。
其振荡频率约为250Hz--4000Hz。
电容器组合闸产生的过电压约为相电压的3倍。
电容器组切除运行后，如果未经放电，在再次合闸前的瞬间仍处于带电状态。
如果这时把电容器组合闸投运，又处于系统电压与充电电压大小相等方向相反时，则合闸产生的涌流为未充电状态合闸涌流的2倍。
为避免带电荷合闸，电容器组每次断开后，必须充分放电，才能再重新合闸运行。
已经有一组或多组电容器运行时，再投入一电容器的合闸瞬间，将产生追加合闸涌流。
追加电容器组与运行电容器组之间的距离很近，它们之间的电感很小，几乎等于零。
追加的电容器组与短路状态相似，所以运行的电容器组将向它大量充电，全部冲击合闸涌流，都将流人追加电容器组，这时的合闸涌流将达到很危险的程度。
特别是在系统电压处于最大值的瞬间合闸时，追加且为最末一组电容器投入时，已经投入的各组电容器都向它放电；追加涌流将达到最大值。
实测经验证明：电容器多组并联运行中追加合闸涌流可达到电容器组额定电流的20—250倍，其振荡频率可达到1500Hz。
追加合闸产生的过电压较单组合闸时低，约为相电压，假如几组并联运行电容器的容量相同时。
滤波器在电力电容器电抗器组中的应用
滤波器在电力电容器电抗器组中的应用电力电容器电抗器组中滤波器的应用电力电容器电抗器组是电力系统中常用的无功补偿设备，其主要作用是提高电力系统的功率因数并改善电力质量。
然而，电容器电抗器组在运行过程中会对电力系统产生谐波和滞后的谐振问题，为了解决这些问题，滤波器的应用变得尤为重要。
本文将介绍滤波器在电力电容器电抗器组中的应用。
一、滤波器的基本原理滤波器是一种能够选择性地通过或抑制特定频率信号的电路。
在电力电容器电抗器组中，滤波器的作用是抑制电容器产生的谐波和电感器的谐振问题，从而避免对电力系统的干扰。
滤波器由电容、电感和电阻等元件组成，其中电容用于抑制高频谐波，电感用于抑制低频谐振，而电阻则用于阻尼电路的振荡。
二、滤波器的分类及特点滤波器可以根据频率的选择性来分为低通滤波器、高通滤波器和带通滤波器三类。
1. 低通滤波器：只允许低于某个截止频率的信号通过，抑制高频信号的传输。
在电力电容器电抗器组中，低通滤波器常用于抑制电容器产生的高频谐波。
2. 高通滤波器：只允许高于某个截止频率的信号通过，抑制低频信号的传输。
在电力电容器电抗器组中，高通滤波器常用于抑制电感器的低频谐振。
3. 带通滤波器：在某个频率范围内允许信号通过，抑制其他频率的信号传输。
在电力电容器电抗器组中，带通滤波器的应用相对较少。
三、滤波器的选择与配置在电力电容器电抗器组中选择和配置滤波器时，需要考虑以下因素：1. 谐波频率范围：根据电容器电抗器组产生的谐波频率范围来选择对应的滤波器。
2. 抑制效果：滤波器的抑制效果越好，对电力系统的干扰越小。
3. 安装与维护便利性：滤波器的安装和维护要便利，以方便操作人员的维护工作。
在实际应用中，通常采用多级串联的滤波器来提高滤波效果。
不同级别的滤波器各自负责抑制不同频率范围的谐波，从而实现更好的滤波效果。
四、滤波器的优势与挑战滤波器在电力电容器电抗器组中的应用，具有如下优势：1. 提高电力质量：滤波器能有效抑制电容器和电感器产生的谐波和谐振问题，从而提高电力系统的功率因数，并改善电力质量。
高压电抗器原理
高压电抗器原理
高压电抗器是一种电力设备，通常用于电力系统中限流、抑制谐波和稳定电压的作用。
其原理基于电感和电容的相互作用，通过改变电路中的电感和电容值来达到限流和稳定电压的目的。
高压电抗器是由线圈和铁芯组成的，线圈的电感量和铁芯的磁导率决定了电抗器的阻抗大小。
在电路中，高压电抗器的作用类似于电阻器，它可以改变电路中的电阻大小，从而影响电流的流动。
当电路中的电流变化时，高压电抗器的电感会抵抗电流的变化，从而减缓电流的上升或下降速度。
同时，高压电抗器的电容可以吸收和释放电能，从而平衡电路中的电压波动。
这样，高压电抗器就可以抑制电路中的谐波和限制电流的流动，从而达到稳压和限流的目的。
高压电抗器可以应用于各种电力系统中，如输电线路、变电站和发电机组。
在输电线路中，高压电抗器可以防止电流过载，减少线路损耗；在变电站中，高压电抗器可以控制变压器的电流；在发电机组中，高压电抗器可以限制电流的流动，保护发电机。
总之，高压电抗器是一种非常重要的电力设备，其原理基于电感和电容的相互作用，可以达到限流和稳定电压的目的。
- 1 -。
电抗器工作原理
电抗器工作原理电抗器是一种被广泛应用于电力系统中的电气设备，它在电力传输、配电和电力负载控制中起着重要的作用。
本文将详细介绍电抗器的工作原理以及其在电力系统中的应用。
一、电抗器的工作原理电抗器是一种电气元件，其主要作用是改变电路的电抗性质。
电抗器由线圈和铁芯组成，线圈通电时会产生磁场，而铁芯则可以增强磁场的作用。
电抗器的工作原理可以通过以下几个方面来解释：1. 电感作用：电抗器的线圈具有电感性质，当线圈通电时，会产生磁场。
这个磁场会储存电能，并且阻碍电流的变化。
因此，电抗器可以在电路中产生电感作用，使得电流随时间的变化而发生变化。
2. 阻抗匹配：电抗器可以用来匹配电路的阻抗。
在电力系统中，电抗器常常与电容器一起使用，以调整电路的阻抗。
通过调整电路的阻抗，可以实现电流的控制和稳定。
3. 电流滤波：电抗器可以用来滤除电路中的谐波电流。
在电力系统中，谐波电流会对电网造成干扰，影响电力设备的正常运行。
通过引入电抗器，可以改变电路的阻抗特性，从而滤除谐波电流。
二、电抗器在电力系统中的应用电抗器在电力系统中有着广泛的应用，主要包括以下几个方面：1. 电力传输：在长距离的电力传输中，电抗器可以用来调整传输线路的阻抗，以提高电力传输的效率。
通过引入电抗器，可以减小电力传输线路的电流损耗，提高电力传输的稳定性。
2. 电力配电：在电力配电系统中，电抗器可以用来平衡电力负载。
当电力系统中存在不平衡的负载时，电抗器可以通过调整电路的阻抗来平衡负载，防止电力系统过载。
3. 电力负载控制：在某些情况下，电力系统需要控制负载的电流大小，以保护电力设备的安全运行。
电抗器可以通过调整电路的阻抗来控制负载的电流大小，以满足电力系统的需求。
4. 谐波滤除：在电力系统中，谐波电流会对电网和电力设备造成干扰。
电抗器可以用来滤除电路中的谐波电流，保证电力系统的正常运行。
总结：电抗器是电力系统中一种重要的电气设备，它通过改变电路的电抗性质来实现对电路的控制。
电抗器的作用-绝缘等级及寿命
电抗器的作用干式空心电抗器的作用和便用寿命近年来，我国500kV输电线路迅速发展，电网容量越来越大，由于电压等级高，电网装机容量大，造成了系统短路电流增大，事故电压波动大，功率因数偏低，开关容量不够和谐波电流的增加，解决这些问题的方法是在系统上安装电抗器。
大容量干式空心电抗器是近几年研制开发的新型电抗器，它具有线性特性好，参数稳定，防火性能好的特点，本文仅就干式空心电抗器（以下简称电抗器）的作用和使用寿命作一分析。
1电抗器的作用1.1电抗器的限流和滤波作用电网容量的扩大，使得系统短路容量的额定值迅速增大。
如在500kV 变电所的低压35kV侧，最大的三相对称短路电流有效值己经接近50k Ao为了限制输电线路的短路电流，保护电力设备，必须安装电抗器，电抗器能够减小短路电流和使短路瞬间系统的电压保持不变。
在电容器回路安装阻尼电抗器（即串联电抗器），电容器回路投入时起抑制涌流的作用。
同时与电容器组一起组成谐波回路，起各次谐波的滤波作用。
如在500kV变电所35kV无功补偿装置的电容器回路中，为了限制投入电容器时的涌流和抑制电力系统的高次谐波，在35kV电容器回路中必须安装阻尼电抗器，抑制3次谐波时，采用额定电压35k V,额定电感量26.2mH,额定电流350A干式空心单相户外型阻尼电抗器，它与2.52Mvar 电容器对3次谐波形成谐振回路，即3次谐波滤波回路。
同样，为了抑制5次及以上高次谐波，采用了额定电压35k V,额定电感量9.2mH,额定电流382A单相户外型阻尼电抗器，它与2.52Mvar电容器对5次及以上高次谐波形成谐振回路。
起到了抑制高次谐波的作用，需要说明的是，在国家标准《电抗器》GB10229-88 和IEC289-88国际标准中均对阻尼电抗器的使用和技术条件作了规定。
但目前国内有些部门将阻尼电抗器称为串联电抗器，严格来讲是不合适的，因为上述标准中均没有串联电抗器这个名称。
1.2电抗器在无功补偿装置中的作用随着我国500kV电力系统的发展，以及电气化铁路和大型钢铁基地的建设，在大型枢纽变电所中需要安装静止补偿装置的趋势越来越明显。
电抗器的用途与作用
电抗器的用途与作用电抗器（Reactance Coil）是一种电力设备，主要用于调节电力系统中的电流、电压和功率因数。
它通过改变电路中的电感来对电流进行控制，从而达到电力系统稳定运行的目的。
电抗器具有广泛的应用，并在电力变电站、输电线路以及工业电气设备中发挥重要的作用。
电抗器的主要用途和作用如下：1.提高功率因数：在电力系统中，电流和电压之间的相位差称为功率因数，功率因数的大小直接影响到系统的电能损耗和效率。
当电流滞后电压时，功率因数较低，电能损耗较大，电力系统的效率较低。
电抗器可以补偿电路中的感性负载，通过提供无功电流而提高功率因数，减少电能损耗，提高系统的功率因数。
2.控制电流：电抗器可以限制电流的大小和改变电流的相位角度。
在高电压输电线路中，当电流超过电线的承载能力时，往往会引发电线的过负荷问题，甚至导致线路故障。
为了避免这种问题的发生，可以在输电线路中安装电抗器，通过增加电感，限制电流的大小，并使电流与电压保持合理的相位差，确保线路的稳定运行。
3.谐波滤波：在工业电气设备中，强电的开启、关闭和调节过程中往往会产生谐波。
谐波会导致电力系统中的电流和电压失真，影响电力质量和设备的正常运行。
电抗器可以起到滤波作用，阻碍谐波电流的传播，限制谐波水平，从而减少谐波对电力系统的影响。
4.动态稳定：电抗器还可以用于提高电力系统的稳定性。
在输电线路上，由于各种因素的影响，电流可能会出现突然的波动。
这种突然的电流变化会给电力系统带来较大的冲击，容易引发线路故障和设备损坏。
通过在输电线路中安装电抗器，可以调节电流的大小和相位角，提高线路的稳定性，减少系统的故障和损坏。
5.防止谐振：在电力系统中，当感性负载和电容负载相互作用时，往往会形成谐振现象。
谐振会导致电路电流和电压的相互放大，严重时可能导致设备的损坏和事故的发生。
通过引入电抗器，可以改变电路的参数，调整阻抗大小，阻止谐振的发生，保障电力系统的安全和稳定运行。
电抗器的作用
电抗器的作用
电抗器是一种电器元件，常用于交流电路中。
它的作用是改变电路的阻抗，从而实现对电流和电压的控制和调节。
具体来说，电抗器的主要作用有以下几个方面：
1. 电抗补偿：在电网运行中，电感性负载（如电动机、变压器等）会引入感性电流，使电压降低且电网容易产生暂态过电压。
通过串联电抗器可以补偿这些感性电流，提高电网的稳定性和负载能力。
2. 电流限制：电抗器在电路中起到调节电流的作用。
通过串联电抗器可以限制电流的大小，保护其他设备或元件不受过大电流的影响。
3. 功率因数改善：在工业生产中，许多电气设备都是感性负载，如电动机、变压器等。
当设备运行时，会引入感性电流，导致功率因数降低。
通过并联电抗器可以改善电路的功率因数，提高电能的利用效率。
4. 过滤作用：电抗器可以用于滤波电路中，通过串联电抗器可以实现对某一频率范围内的信号的滤除或滤波，从而减小或消除电路中的干扰信号。
综上所述，电抗器在电路中具有补偿感性负载、限制电流、改善功率因数和过滤信号等多种作用。
它在电力系统、工业控制、通信等领域中得到广泛应用，对电路的稳定性和性能起到重要的作用。
滤波器在电力电抗器组中的应用
滤波器在电力电抗器组中的应用电力电抗器组作为电力系统中常见的一种设备，其主要功能是补偿无功功率，提高电力系统的功率因数。
然而，在电力电抗器运行过程中，会产生一些不可避免的谐波和滤波问题，这时候滤波器就发挥了重要作用。
本文将探讨滤波器在电力电抗器组中的应用。
一、滤波器的基本原理滤波器是一种通过调节电路元件参数或者设备结构，来改变电路传输特性的装置。
它的作用是选择性地通过或者抑制某些频率分量的信号。
在电力电抗器组中，滤波器通常用于抑制电网中的谐波信号。
滤波器可以分为有源滤波器和无源滤波器两种类型。
无源滤波器主要利用电感、电容等元件来实现谐波的滤除，而有源滤波器则通过电子元器件，如晶体管、集成电路等，来实现谐波的消除。
二、滤波器在电力电抗器组中的作用1. 谐波抑制电力电抗器在运行过程中，由于负载的不均衡导致电网中存在谐波信号。
这些谐波信号会对电力电抗器产生不利影响，如加大设备的损耗、影响设备的性能等。
滤波器的作用就在于通过选择性地抑制谐波信号，保证电力电抗器的正常运行。
2. 调节电力系统的频率响应电力电抗器组作为电力系统中的有功功率负荷，其对电力系统的频率响应有一定的要求。
滤波器可以通过调节电路参数，如频率选择电容、频率选择电感等，来调整电力电抗器组对电力系统频率的响应特性。
3. 改善电力系统的功率因数电力电抗器组作为补偿无功功率的装置，其主要目的是提高电力系统的功率因数。
然而，在电力电抗器组运行过程中，可能会出现谐波引起的功率因数下降问题。
通过在电力电抗器组中加入滤波器，可以有效地抑制谐波信号，改善电力系统的功率因数。
三、滤波器的种类与选择根据电力电抗器组的具体需求，滤波器的种类和参数选择会有所不同。
一般来说，常用的滤波器包括L型滤波器、C型滤波器、LC型滤波器等。
具体选择哪种滤波器需要考虑电力电抗器组的工作环境、谐波频率和对谐波滤除的要求等。
值得注意的是，滤波器的设计和安装需要考虑一些技术问题，以确保滤波器的正常运行。
电抗器的用处与效果
电抗器的用处与效果
依托线圈的感抗阻挠电流改动的电器叫电抗器。
电抗器常用作限流。
稳流。
降压。
抵偿。
移持平。
按用处置为以下几种：1.限流电抗器——又名串连电抗器。
抵偿电容器组回路中串入电抗器后，能按捺电容器支路的高次谐波，下降操作过电压，绑缚缺点过电流。
2.并联电抗器——通常接于超高压输电线的结尾和地之间，起无功抵偿效果。
3.消弧电抗器——又称消弧线圈。
接于3相变压器的中性点与地之间，用以在3相电网的1相接地时供应电理性电流，以抵偿流过接地址的电容性电流，消除过电压。
4.起动电抗器——与电动机串连，绑缚其起动电流。
5.电炉电抗器——与电炉变压器串连，绑缚其短路电流。
6.滤波电抗器——用于整流电路，以削减电流上纹波的幅值；可与电容器构成对某种频率共振的电路，以消除电力电路某次谐波的电压或电流。
1。
常见的电抗元件系列
1、中性点接地限流电抗器：接在高抗三相中性点和地之间，用于将系统接地故障时线对地电流限制在适当数值的单相电抗器。
2、平波电抗器：正常情况下，用以减少直流系统中电压和电流的谐波分量，故障情况下能有效抑制故障电流的上升速度，限制短路电流的峰值。
常用在高压直流输电系统或与钢铁、有色冶金业的大型整流馈电式直流电动机串联使用。
3、限流电抗器：串联连接在系统上，在系统发生故障时，用以限制短路电流，使短路电流降至其后设备的允许值。
4、滤波电抗器：与并联电容器组串联使用，组成谐振回路，滤除指定的高次谐波。
5、串联电抗器：在并联补偿电容器装置中，与并联电容器串联连接用以抑制谐波电压放大，减少系统电压波形畸变和限制电容器回路投入时的冲击电流。
6、并联电抗器：并联连接在500kV和220kV变电站低压绕组侧，用于长距离轻负载输电线路的电容无功伏安补偿。
可控硅控制并联电抗器用于静补装置中，能够动态改变无功容量，维护电压稳定。
电抗器在电路中的作用
电抗器在电路中的作用
嘿，你问电抗器在电路里有啥作用啊？这事儿咱好好唠唠。
电抗器啊，在电路里作用可不少咧。
一个作用就是限流。
就跟个小卫士似的，看着电流，不能让它太大了。
要是电流太大了，那可不得了，会烧坏电器啥的。
电抗器就出来管管，让电流乖乖的，别瞎跑乱窜。
比如说在一些大功率的电器旁边，加上个电抗器，就能防止电流一下子冲得太猛。
再一个呢，电抗器能滤波。
啥是滤波呢？就是把电路里那些乱七八糟的杂波给去掉。
就跟筛沙子似的，把不好的东西筛出去。
让电流变得干净、平稳。
这样电器用起来就更稳定，不容易出毛病。
还有啊，电抗器可以改善功率因数。
功率因数是个啥呢？简单说就是衡量电路利用电能效率的一个东西。
电抗器能让这个功率因数变好，让电能用得更有效率。
就跟人干活得有效率一样，电路也得有效率地用电。
另外呢，电抗器在一些特殊的电路里还能起到保护其他元件的作用。
比如说在有变压器的电路里，电抗器能减轻变
压器的负担，让变压器不那么容易坏。
就跟给变压器找了个帮手似的。
我跟你说个事儿哈。
俺有个朋友开了个小工厂，有一回电路出问题了，老是不稳定。
后来找了个懂行的人来看看，人家就给加上了电抗器。
嘿，那电路马上就稳定多了，电器也都正常工作了。
从那以后啊，俺朋友就知道电抗器在电路里的作用可大了。
所以说啊，电抗器在电路里能限流、滤波、改善功率因数，还能保护其他元件。
咱要是碰到电路问题，就可以想想是不是电抗器能帮上忙。
电抗器和电源线滤波器的作用
电抗器，实质上是一个无导磁材料的空心线圈。
它可以根据需要，布置为垂直、水平和品字形三种装配形式。
在电力系统发生短路时，会产生数值很大的短路电流。
如果不加以限制，要保持电气设备的动态稳定和热稳定是非常困难的。
因此，为了满足某些断路器遮断容量的要求，常在出线断路器处串联电抗器，增大短路阻抗，限制短路电流。
由于采用了电抗器，在发生短路时，电抗器上的电压降较大，所以也起到了维持母线电压水平的作用，使母线上的电压波动较小，保证了非故障线路上的用户电气设备运行的稳定性。
近年来，在电力系统中，为了消除由高次谐波电压、电流所引起的电容器故障，在电容器回路中采用串联电抗器的方法改变系统参数，已取得了显著的效果。
1、电源线滤波器的作用很多人认为电源线滤波器的作用是使设备能够满足电磁兼容标准中对传导发射和传导敏感度的要求，但这是不全面的;后面将看到电源线滤波器对抑制设备产生较强的辐射干扰反面也很重要。
严格的说，电源线滤波器的作用是防止设备本身产生的电磁干扰进入电源线，同时防止电源线上的干扰进入设备。
电源线滤波器是一种低通滤波器，它允许直流或者50Hz的工作电流通过，而不允许频率较高的电磁干扰信号通过。
电源线滤波器是双向的，它既能防止电网上的干扰进入设备，对设备产生不良影响，使设备满足传导敏感度的要求;又能防止设备内的电磁干扰通过电源线传到电网上，使设备满足传导发射的要求。
能够产生较强干扰的设备和对外界干扰敏感的设备都要使用电源线滤波器。
能够产生较强干扰的设备有：含有脉冲电路（微处理器）的设备、使用开关电源的设备、使用可控硅的设备、变频调速设备、含有马达的设备。
敏感电路如：使用微出路器的设备、小信号模拟电路2、电源线上干扰的类型电源线上的干扰电流按其流动路径可分为两类，一类是差模干扰电流，另一类是共模干扰电流。
差模干扰电流是在火线和零线之间流动的干扰电流，共模干扰电流是在火线、零线与大地（或其他参考物体）之间流动的干扰电流，如图4所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电抗器的限流和滤波作用
电网容量的扩大，使得系统短路容量的额定值迅速增大。
如在500kV 变电所的低压35kV侧，最大的三相对称短路电流有效值已经接近50kA。
为了限制输电线路的短路电流，保护电力设备，必须安装电抗器，电抗器能够减小短路电流和使短路瞬间系统的电压保持不变。
在电容器回路安装阻尼电抗器(即串联电抗器)，电容器回路投入时起抑制涌流的作用。
同时与电容器组一起组成谐波回路，起各次谐波的滤波作用。
如在500kV变电所35kV无功补偿装置的电容器回路中，为了限制投入电容器时的涌流和抑制电力系统的高次谐波，在35kV电容器回路中必须安装阻尼电抗器，抑制3次谐波时，采用额定电压35kV，额定电感量26.2mH，额定电流350A干式空心单相户外型阻尼电抗器，它与2.52Mvar电容器对3次谐波形成谐振回路，即3次谐波滤波回路。
同样，为了抑制5次及以上高次谐波，采用了额定电压35kV，额定电感量9.2mH，额定电流382A单相户外型阻尼电抗器，它与2.52Mvar 电容器对5次及以上高次谐波形成谐振回路。
起到了抑制高次谐波的作用，需要说明的是，在国家标准《电抗器》GB1022988和IEC28988国际标准中均对阻尼电抗器的使用和技术条件作了规定。
但目前国内有些部门将阻尼电抗器称为串联电抗器，严格来讲是不合适的，因为上述标准中均没有串联电抗器这个名称。
