浅谈：电抗器的分类及特点

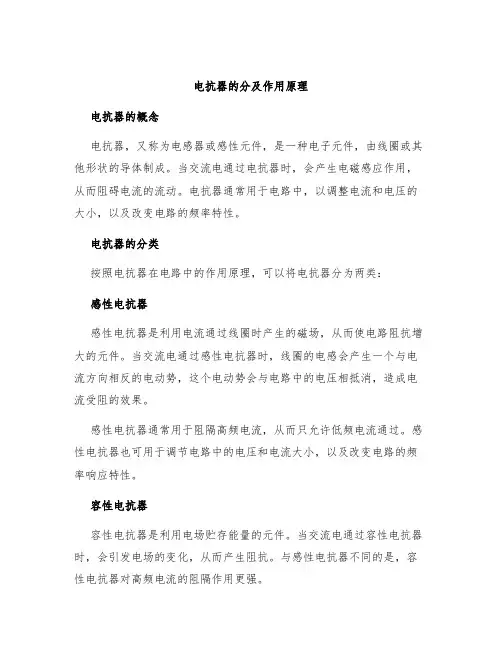

电抗器的分及作用原理

电抗器的分及作用原理电抗器的概念电抗器，又称为电感器或感性元件，是一种电子元件，由线圈或其他形状的导体制成。

当交流电通过电抗器时，会产生电磁感应作用，从而阻碍电流的流动。

电抗器通常用于电路中，以调整电流和电压的大小，以及改变电路的频率特性。

电抗器的分类按照电抗器在电路中的作用原理，可以将电抗器分为两类：感性电抗器感性电抗器是利用电流通过线圈时产生的磁场，从而使电路阻抗增大的元件。

当交流电通过感性电抗器时，线圈的电感会产生一个与电流方向相反的电动势，这个电动势会与电路中的电压相抵消，造成电流受阻的效果。

感性电抗器通常用于阻隔高频电流，从而只允许低频电流通过。

感性电抗器也可用于调节电路中的电压和电流大小，以及改变电路的频率响应特性。

容性电抗器容性电抗器是利用电场贮存能量的元件。

当交流电通过容性电抗器时，会引发电场的变化，从而产生阻抗。

与感性电抗器不同的是，容性电抗器对高频电流的阻隔作用更强。

容性电抗器通常用于滤波电路中，以去除电路中的高频噪声信号，减少电路干扰，保证电路正常工作。

电抗器的作用原理电抗器作为一种电子元件，主要通过电磁感应和电场贮存来实现对电流和电压的调节。

具体来说，电抗器的作用原理可以分为以下几个方面：阻抗调节电流通过电抗器时，会因电抗器的阻碍而产生电势差和能量损失。

这种阻碍作用会导致电流在电路中的流动受到限制，从而调节电路中的电流和电压大小。

当电路中需要降低电压或电流时，可以通过增加电抗器的阻抗来实现。

相反，如果需要提高电压或电流，则可以减小电抗器的阻抗来实现。

频率滤波由于电容器和电感器对频率响应的不同，电抗器可以用于对电路中的不同频率电流进行滤波。

例如，在扬声器中，高音和低音的声音信号经过不同的电容器和电感器滤波后，分别进入高音和低音扬声器，从而实现声音的效果。

能量贮存电抗器可以将电磁或电场能量贮存在电路中，当电路需要能量时，电抗器可以将贮存的能量释放出来。

例如，在火花塞中，当放电信号到达时，电抗器会产生电磁感应，将电能贮存起来，然后在火花塞需要时释放出来，产生火花。

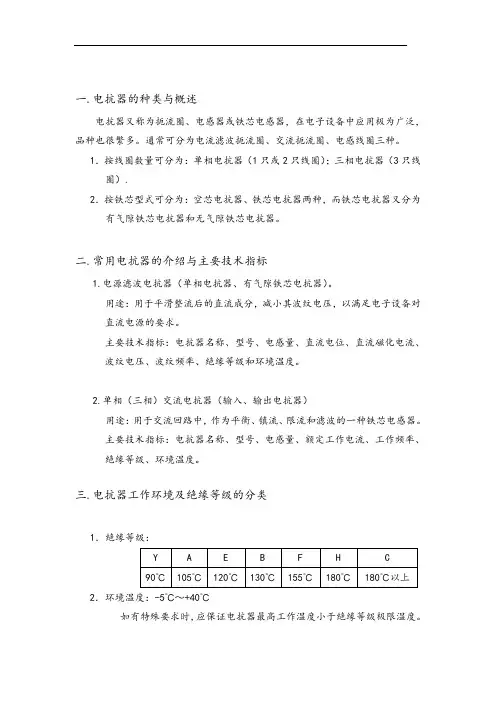

电抗器

一.电抗器的种类与概述电抗器又称为扼流圈、电感器或铁芯电感器，在电子设备中应用极为广泛，品种也很繁多。

通常可分为电流滤波扼流圈、交流扼流圈、电感线圈三种。

1．按线圈数量可分为：单相电抗器（1只或2只线圈）；三相电抗器（3只线圈）.2．按铁芯型式可分为：空芯电抗器、铁芯电抗器两种，而铁芯电抗器又分为有气隙铁芯电抗器和无气隙铁芯电抗器。

二.常用电抗器的介绍与主要技术指标1.电源滤波电抗器（单相电抗器、有气隙铁芯电抗器）。

用途：用于平滑整流后的直流成分，减小其波纹电压，以满足电子设备对直流电源的要求。

主要技术指标：电抗器名称、型号、电感量、直流电位、直流磁化电流、波纹电压、波纹频率、绝缘等级和环境温度。

2.单相（三相）交流电抗器（输入、输出电抗器）用途：用于交流回路中，作为平衡、镇流、限流和滤波的一种铁芯电感器。

主要技术指标：电抗器名称、型号、电感量、额定工作电流、工作频率、绝缘等级、环境温度。

三.电抗器工作环境及绝缘等级的分类1．绝缘等级：2．环境温度：-5℃～+40℃如有特殊要求时，应保证电抗器最高工作温度小于绝缘等级极限温度。

3．海拔高度：≤2000m.要求高海拔时，允许最大电流相应降低如下图所示：0 1000 2000 3000 4000 5000M4．空气相对湿度：≤90％ 5．绝缘水平：四.常用基本名词的定义1．电感量L （H ）电抗器的电感量是相电感，是在规定频率下相电压降为Δµ时相电感值。

2．电抗百分比（％）电抗器的电抗值与串连的电容器容抗值之比，以百分值表示。

3．电压降Δµ（V ）电抗器通过额定电流In 时，电抗器的相电压降。

4．相对电压降µx （％）电抗器相电压降Δµ与电网进线的相电压u 相的比值的百分值表示。

5．额定电压Un （V ）电抗器连接线路系统电网的线电压.常用如下：2040 60 80100 %87%单相：230V 400V 三相：400V 500V 690V 750V 1140V 6．额定交流电流In(A)电抗器长期工作电流的数值，考虑了足够的高次谐波分量以及电抗器绝缘等级所限制发热量方面的因素所设定的数值。

电抗器的分类

电抗器的分类电抗器是电气元件中的一种，主要用于电力传输过程中的稳定性和控制。

电抗器的分类是根据其结构、用途和性能分为不同的种类。

本文将主要介绍电抗器的分类。

结构分类1.符合电抗器：符合电抗器是由线圈组成的两端装有导体的装置。

符合电抗器的部件包括线圈、铁心、骨架和电容器等。

2.非符合电抗器：非符合电抗器是由管道和导体等部件组成的非线圈元件。

此类电抗器的结构特点是拥有较小的电感焦耳损耗。

按用途分类依据电抗器的使用目的，电抗器可分为以下两类：1.滤波电抗器：滤波电抗器可以降低电力传输过程中的电压和电流。

滤波器被广泛应用在电能质量管理中，例如电子设备、机床、电气设备等，以提高传输信号和晶体管之间的互动性。

2.谐振电抗器：谐振电抗器主要功能是为了稳定电力传输过程，通过整流器阻抗调整和电容器组建而实现。

谐振电抗器拥有较大的谐振度，因此在电力传输的过程中能够有效地控制损耗。

性能分类电抗器的性能是指电抗器在特定工作环境下满足的性能特点。

1.额定电压：此类电抗器可以在特定的电压条件下安全无故障地工作。

2.额定电流：此类电抗器可以在D短期电流波动下安全无故障地工作。

3.额定频率：此类电抗器可以在特定的频率条件下安全无故障地工作。

其他分类1.空心电抗器：在电力传输的过程中，使用空心电抗器可以实现无线电信号的传输。

2.实心电抗器：实心电抗器采用电流和电压相同的原理，它在电力传输过程中能有效地控制损耗，并使电能互相转换。

综上所述，电抗器的分类主要区分为结构、用途和性能三种分类方式。

在实际应用中，根据不同的使用目的和要求选择正确的电抗器是十分重要的。

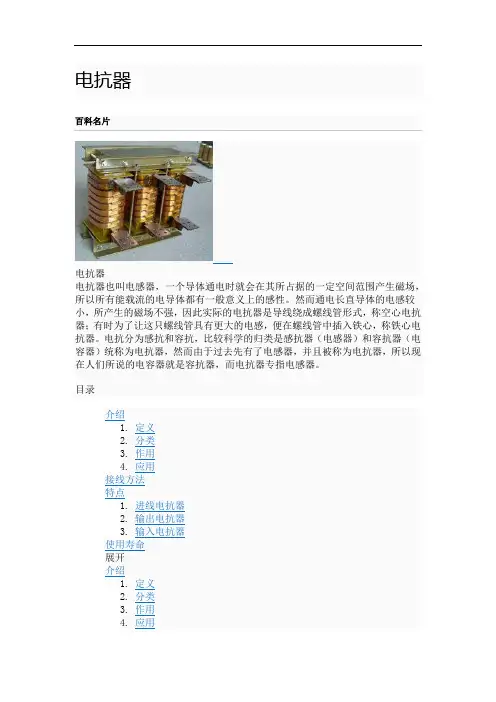

电抗器是什么

电抗器百科名片电抗器电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。

然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。

电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称为电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。

目录介绍1.定义2.分类3.作用4.应用接线方法特点1.进线电抗器2.输出电抗器3.输入电抗器使用寿命展开介绍1.定义2.分类3.作用4.应用接线方法特点1.进线电抗器2.输出电抗器3.输入电抗器使用寿命展开介绍定义电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。

然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。

电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称谓电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。

[1]分类按结构及冷却介质、按接法、按功能、电抗器（图1）按用途进行分类。

1、按结构及冷却介质：分为空心式、铁心式、干式、油浸式等，例如：干式空心电抗器、干式铁心电抗器、油浸铁心电抗器、油浸空心电抗器、夹持式干式空心电抗器、绕包式干式空心电抗器、水泥电抗器等。

2、按接法：分为并联电抗器和串联电抗器。

3、按功能：分为限流和补偿。

4、按用途：按具体用途细分，例如：限流电抗器、滤波电抗器、平波电抗器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器、可变电抗器（可调电抗器、可控电抗器）、轭流电抗器、串联谐振电抗器、并联谐振电抗器等。

【电抗器】电抗器四个常见问题

【电抗器】电抗器四个常见问题1.电抗器的分类电抗器的分类依靠线圈的感抗阻拦电流变化的电器叫电抗器。

电抗器常用作限流。

稳流。

降压。

补偿。

移相等。

按用途分为以下几种：1、限流电抗器——又叫串连电抗器。

补偿器组回路中串入电抗器后，能抑制支路的高次谐波，降低操作过电压，限制故障过电流。

2、并联电抗器——一般接于超高压输电线的末端和地之间，起无功补偿作用。

3、消弧电抗器——又称消弧线圈。

接于3相变压器的中性点与地之间，用以在3相电网的1相接地时供应电感性电流，以补偿流过接地点的电容性电流，除去过电压。

4、起动电抗器——与串连，限制其起动电流。

5、电炉电抗器——与电炉变压器串连，限制其短路电流。

6、滤波电抗器——用于整流电路，以削减电流上纹波的幅值；可与电容器构成对某种频率共振的电路，以除去电路某次谐波的电压或电流。

电抗器电抗器电抗器的分类_电抗器2.电抗器常见故障检修及维护电抗器在系统中使用量越来越多，也是其在运行中常显现一些仿佛故障，一下介绍几种常见故障及处理方法。

1、振动噪声故障铁芯电抗器运行中震动变大，引起紧固件松动，噪声加大。

引起震动的紧要原因是磁回路有故障和制造安装时铁芯未压紧或压件松动。

一般只需要对紧固件再次紧固即可。

有时会碰到空心电抗器在投运后交流噪声很大，并伴随着有节奏的一阵阵的拍频，地基发热。

2、局部温度过高电抗器在运行时温度过高，加速聚酯薄膜老化，当引入线或横面环氧开裂处雨水渗入后加速老化，会失去机械强度，造成匝间短路引起着火燃烧。

造成电抗器温升原因有：焊接质量问题，接线端子与绕组焊接处焊接电阻产生附加电阻而发热。

除设计制造原因外，在在运行时，假如电抗器的气道被异物堵塞，造成散热不良，也会引起局部温度过高引起着火。

对于上述情况，应改善电抗器通风条件，降低电抗器运行环境温度，从而限制温升。

同事定期对其停运维护，以清除表面积聚的污垢，保持气道畅通，并对外绝缘状态进行认真检查，发觉问题适时处理。

电抗器

电抗器电力系统中用于限制短路电流、无功补偿和移相等的电感性高压电器。

按其绕组内有无主铁心分为铁心式电抗器和空心式电抗器。

由金属导线绕制而成具有电抗，用以减小短路电流的电气设备。

电抗器最通俗的讲，能在电路中起到阻抗的作用的东西，我们叫它电抗器。

电力网中所采用的电抗器，实质上是一个无导磁材料的空心线圈。

它可以根据需要布置为垂直、水平和品字形三种装配形式。

在电力系统发生短路时，会产生数值很大的短路电流。

如果不加以限制，要保持电气设备的动态稳定和热稳定是非常困难的。

因此，为了满足某些断路器遮断容量的要求，常在出线断路器处串联电抗器，增大短路阻抗，限制短路电流。

目录⑥电炉电抗器。

与电炉变压器串联，限制其短路电流。

⑦起动电抗器。

与电动机串联，限制其起动电流。

电抗器概念电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。

然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。

电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称谓电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。

细分介绍按结构及冷却介质、按接法、按功能、按用途进行分类。

1 按结构及冷却介质：分为空心式、铁心式、干式、油浸式等，例如干式空心电抗器、干式铁心电抗器、油浸铁心电抗器、油浸空心电抗器、夹持式干式空心电抗器、绕包式干式空心电抗器、水泥电抗器等。

2 按接法：分为并联电抗器和串联电抗器。

3 按功能：分为限流和补偿。

4 按用途：按具体用途细分，例如限流电抗器、滤波电抗器、平波电限流电抗器抗器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器、可变电抗器（可调电抗器、可控电抗器）、轭流电抗器、串联谐振电抗器、并联谐振电抗器等。

电抗器主要特点

电抗器主要特点
进线电抗器
1、该进线电抗器为三相，均为铁芯干式;
2、铁芯采用优质低损耗进口冷轧硅钢片，
气隙采用环氧层压玻璃布板作间隔，以保证电抗器气隙在运行过程中不发生变化;
3、线圈采用H级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，且有极佳的美感且有较好的散热性能;
4、进线电抗器的线圈和铁芯组装成一体后经过预烘真空浸漆热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音地运行;
5、进线电抗器芯柱部分紧固件采用无磁性材料，减少运行时的涡流发热现象;
6、外露部件均采取了防腐蚀处理，引出端子采用镀锡铜管端子;
7、该进线电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点，可与国外知名品牌相媲美。

输出电抗器
输出电抗器亦称马达电抗器，它的作用是限制电机连接电缆的容性充电电流及使电机绕组上的电压上升率限制在54OV/us以内，一般功率为4-90KW变频器与电机间的电缆长度超过50m时，应设置输出电抗器，它还用于钝化变频器输出电压(开关的陡度)，减少对逆变器中的元件(如IGBT)的扰动和冲击。

输出电抗器主要应用于工业自动化系统工程中，特别是使用变频器的场合，用于延。

电抗器命名规则-概述说明以及解释

电抗器命名规则-概述说明以及解释1.引言1.1 概述电抗器命名规则是电工领域中的重要知识之一，对于正确理解和使用电抗器具有重要的指导意义。

电抗器是一种被广泛应用于电路中的电气元件，其作用是对电流的变化产生阻抗，限制电流的流动。

在电力系统中，电抗器的作用不可或缺，可以用于电压的稳定、电流的平衡以及电能的传输。

概括来说，电抗器是一种由电感和电容器组成的元件，通过电感和电容的相互作用，可以实现对电流频率的调节，进而对电路中的电能进行有效的控制。

在电路中，电抗器通常被用在各种电子设备、变频器和变压器等电气设备中，起到保护、平衡电流和控制电路中电压的作用。

电抗器的分类主要包括电感器（inductor）和电容器（capacitor）。

电感器具有电感的特性，对于电流的变化具有阻碍作用，可以将电能存储在磁场中，并且在需要时释放出来；而电容器则具有电容的特性，对于电压的变化有一定的吸收能力，可以将电能存储在电场中，并在需要时释放出来。

电感器和电容器的不同特性使得它们在电路中的应用有所不同，但它们都是电抗器的重要组成部分。

在本文中，我们将重点介绍电抗器的命名规则。

正确的命名规则可以帮助我们准确地识别和区分不同类型的电抗器，避免错误的使用和操作。

本文将以电抗器的定义和作用为基础，进一步介绍电抗器的分类和特点，并深入探讨电抗器命名规则的重要性和基本规则。

通过深入了解电抗器命名规则，我们可以更好地应用电抗器于实际工程中，正确选择和使用合适的电抗器，提高电路的效率和可靠性。

同时，对于电工从业人员和电气工程师来说，掌握电抗器命名规则也是提高专业技能和职业素养的重要内容。

在接下来的章节中，我们将进一步介绍电抗器的定义和作用，以及电抗器的分类和特点，从而为电抗器命名规则的探讨打下基础。

同时，我们将探讨电抗器命名规则的重要性以及基本的命名规则。

通过系统地学习和理解这些内容，相信读者们能够更好地应用和理解电抗器命名规则，为电气工程实践提供有力的支持。

电抗器

一、电抗器基本概念二、电抗器的基本结构和工作原理三、铁心式电抗器和空心式电抗器的比较四、电抗器的发展五、几种主要电抗器介绍六、中电电气产品结构特点七、生产设备﹑人员及试验保障八、电抗器市场分布及主要生产厂家九、思考题电抗器基本概念1. 什么叫电抗器？它是一种感性元件，它既有电阻，也有电抗，当交流电流通过电抗器时，就呈现出电抗。

2. 它在电路中的作用对交流电或脉动的直流电具有阻止电流变化的作用，对幅值恒定的直流电它只起电阻的作用。

3.电抗器的种类按结构分：空心电抗器、铁心电抗器按工作制分：长期工作、短期工作按工作介质分：干式、油浸式按工作电路分：直流、交流按电抗值分：不可控、可控二、电抗器的基本结构和工作原理⑴电抗器作为一种电感元件，有空气式电抗器和带间隙的铁心式电抗器2种。

空气式电抗器无铁心，磁路主要由非铁磁材料构成，其磁导率是常数，不随负载电流变化而变化。

带间隙的铁心式电抗器的磁路由带气隙的铁心柱构成。

⑵铁心式电抗器的基本结构铁心电抗器的结构与变压器的结构相似，但只有1个线圈——激磁线圈;其铁心由若干个铁心饼叠置而成，铁心饼之间用绝缘板隔开，形成间隙；其铁轭结构与变压器相同，铁心饼与铁轭由压缩装置通过螺杆拉紧，形成一个整体，铁轭和所有的铁心饼均应接地。

⑶空心式电抗器的基本结构空心式电抗器就是一个电感线圈，其结构与变压器线圈相同。

空心电抗器的特点是直径大﹑高度低，而且由于没有铁心柱，对地电容小，线圈内串联电容较大，因此冲击电压的初始电位分布良好，即使采用连续式线圈也是十分安全的。

空心式电抗器经历了三代产品的发展历程：第一代为水泥浇注电抗器第二代为环氧树脂板夹固电抗器第三代为环氧树脂绕包电抗器空心电抗器都做成单相。

组成三相电抗器组时，有三种排列方式。

不同的排列方式，相间互感不同，因而对线圈的绕向和匝数的要求也不同。

三、铁心式电抗器和空心式电抗器的比较⑴容量中小型电抗器可采用铁心式结构，而大容量电抗器较多地采用空心式结构。

电抗器的基本知识

电抗器的基本知识
Leader Presentation
电抗器的定义电抗器的分类电抗器基本名词电抗器的应用
电抗器的定义
电抗器（reactor ）依靠线圈的感抗阻碍电流变化的电器。
符号表示：
电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称谓电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。
电抗器基本名词（一）
常用基本名词的定义
1. 电感量L（H）电抗器的电感量是相电感，是在规定频率下相电压降为Δµ时电感值。
2. 电抗百分比（％）电抗器的电抗值与串连的电容器容抗值之比，以百分值表示。
3. 电压降Δµ（V）电抗器通过额定电流In时，电抗器的相电压降。
4. 相对电压降µx（％）电抗器相电压降Δµ与电网进线的相电压u相的比值的百分值表示。
电抗器基本名词（二）
5. 额定电压Un（V）电抗器连接线路系统电网的线电压.常用如下：单相：230V 400V 三相：400V 500V 690V 750V 1140V
6. 额定交流电流In(A) 电抗器长期工作电流的数值，考虑了足够的高次谐波分量以及电抗器绝缘等级所限制发热量方面的因素所设定的数值。
电抗器的应用
电抗器在电力系统中的应用
电力系统中所采取的电抗器常见的有串联电抗器和并联电抗器。串联电抗器：主要用来限制短路电流和进行滤波，也有在滤波器中与电容器串联或并联用来限制电网中的高次谐波。

电抗器的分类及作用

电抗器的分类及作用一、电抗器的分类：按结构及冷却介质、按接法、按功能、按用途进行分类。

1 按结构及冷却介质：分为空心式、铁心式、干式、油浸式等，例如干式空心电抗器、干式铁心电抗器、油浸铁心电抗器、油浸空心电抗器、夹持式干式空心电抗器、绕包式干式空心电抗器、水泥电抗器等。

2 按接法：分为并联电抗器和串联电抗器。

3 按功能：分为限流和补偿。

4 按用途：按具体用途细分，例如限流电抗器、滤波电抗器、平波电抗器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器、可变电抗器（可调电抗器、可控电抗器）、轭流电抗器、串联谐振电抗器、并联谐振电抗器等。

电抗器作为无功补偿手段，在电力系统中是不可缺少的。

并联电抗器：发电机满负载试验用的电抗器是并联电抗器的雏型。

铁心式电抗器由于分段铁心饼之间存在着交变磁场的吸引力，因此噪音一般要比同容量变压器高出10dB 左右。

限流电抗器：限流电抗器一般用于配电线路。

从同一母线引出的分支馈线上往往串有限流电抗器，以限制馈线的短路电流，并维持母线电压，不致因馈线短路而致过低。

阻尼电抗器(通常也称串联电抗器)与电容器组或密集型电容器相串联，用以限制电容器的合闸涌流。

这一点，作用与限流电抗器相类似滤波电抗器滤波电抗器与滤波电容器串联组成谐振滤波器，一般用于3 次至17 次的谐振滤波或更高次的高通滤波。

直流输电线路的换流站、相控型静止补偿装置、中大型整流装置、电气化铁道，以至于所有大功率晶闸管控制的电力电子电路都是谐波电流源，必须加以滤除，不让其进入系统。

电力部门对于电力系统中的谐波有具体规定。

p 消弧线圈：消弧线圈广泛用于lOkV-6kV 级的谐振接地系统。

由于变电所的无油化倾向，因此35kV 以下的消弧线圈现很多是干式浇注型。

p 平波电抗器：平波电抗器。

电力电抗器

干式半芯电抗器
采用机械强度高的铝质的星形接线架，涡流损耗小，可以满足对线圈分数匝的要求。所有的导线引出线全部焊接在星形接线臂上，不用螺钉连接，提高了运行的可靠性。干式半芯电抗器在超高压远距离输电系统中，连接于变压器的三次线圈上。用于补偿线路的电容性充电电流，限制系统电压升高和操作过电压，保证线路可靠运行。
电力电抗器
电抗器
• 定义：能在电路中起到阻抗的作用的元件，我们叫它电抗器。 • 作用：电抗器是依靠线圈的感抗作用来限制短路电流的数值的。
1、电抗器的分类和作用
• • • • • • 按相数分：单相和三相电抗器按冷却装置种类分：干式和油浸电抗器按结构特征分：空心式电抗器、铁心式电抗器按安装地点分：户内型和户外型电抗器按用途分： 1)并联电抗器:一般接在超高压输电线的末端和地之间，起无功补偿作用。 2）限流电抗器:串联于电力电路中，以限制短路电流的数值
电抗器常用的符号
•Hale Waihona Puke 3）滤波电抗器:在滤波器中与电容器串联或并联用来限制电网中的高次谐波。
LKGK（L）系列干式空心滤波电抗器
4）消弧电抗器:又称消弧线圈，接在三相变压器的中性点和地之间，用以在三相电网的一相接地时供给电感性电流，补偿流过中性点的电容性电流，使电弧不易持续起燃，从而消除由于电弧多次重燃引起的过电压。
消弧线圈
5）通信电抗器:又称阻波器，串联在兼作通信线路用的输电线路中，用来阻挡载波信号，使之进入接收设备，以完成通信的作用 6）电炉电抗器:和电炉变压器串联，用来限制变压器的短路电流 7）起动电抗器:和电动机串联，用来限制电动机的起动电流。交流电动机在额定电压下起动时，初始起动电流将是很大的，往往超过额定电流的许多倍，为了降低起动电流，通常采用降低电压的方法来起动交流电动机，常用的降压方法是采用电抗器或自耦变压器。交流电动机的起动过程很短，起动后就将降压起动用的电抗器或自耦变压器切除。起动电抗器的工作制度属于短时工作制，负载时间通常为2min.

电抗器_百度百科

2、并联电抗器：里面通过的交流，并联电抗器的作用是补偿系统的容抗。通常与晶闸管串联，可连续调节电抗电流。
3、串联电抗器：里面通过的是交流，串联电抗器的作用是与补偿电容器串联，对稳态性谐波（5、7、11、13次）构成串联谐振。通常有5~6%电抗器，属于高感值电抗器。
4、调谐电抗器：里面通过的是交流电，串联电抗器的作用是与电容器串联，对规定的n次谐波分量构成串联谐振，从而吸收该谐波分量，通常n=5、7、11、13、19
场，所以所有能载流的电导体都有一般意义上的感性。然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称谓电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。
（6）当采用电抗器中性点经小电抗接地装置时，还可用小电抗器补偿线路相间及相地电容，以加速潜供电流自动熄灭，便于采用。
电抗器的接线分串联和并联两种方式。
串联电抗器通常起限流作用，并联电抗器经常用于无功补偿。
目前主要用于无功补偿和滤波．
1.半芯干式并联电抗器：在超高压远距离输电系统中，连接于变压器的三次线圈上。用于补偿线路的电容性充电电流，限制系统电压升高和操作过电压，保证线路可靠运行。
合作编辑者
薇薇小树、百科ROBOT 、糊涂哞哞、青春飞扬小鑫、大树呵呵、184632698 更多
如果您认为本词条还需进一步完善，百科欢迎您也来参与编辑词条在开始编辑前，您还可以先度百科吧。词条统计
配电变压器软起动器组合电器直流电源消弧线圈自动空气开关

电抗器基本知识介绍

电抗器基本知识介绍电抗器基本知识介绍一、干式电抗器的种类与用途电抗器是重要的的电力设备，在电力系统中起补偿杂散容性电流、限制合闸涌流、限制短路电流、滤波、平波、启动、防雷、阻波等作用。

根据电抗器的结构型式可分为空心电抗器、铁心电抗器与半心电抗器。

补偿杂散容性电流的电抗器主要有并联电抗器与消弧线圈。

并联电抗器的作用是限制电力传输系统的工频电压升高现象，工频电压升高的原因在于空载长线的电容效应、不对称对地短路故障与突然甩负荷。

消弧线圈通常应用在配电系统，它的作用是使得单相对地短路电流不能持续燃烧，导致电弧熄灭。

消弧线圈通常具有调谐功能，可根据电力系统的杂散电容与脱谐度改变其电感值。

串联电抗器或称阻尼电抗器的作用是限制合闸涌流。

串联电抗器与电力电容器串联使用，用于限制对电容器组合闸时的浪涌电流，通常选取电容器组容量的6%。

限流电抗器是串联于电力系统之中，多用于发电机出线端或配电系统的出线端，起限制短路电流的作用。

为了与其他电力设备配合，其实际阻抗不能小于额定值。

滤波电抗器与电容器配合使用，构成LC谐振支路。

针对特定次数的谐波达到谐振，滤除电力系统中的有害次谐波。

平波电抗器应用在直流系统中，起限制直流电流的脉动幅值作用。

在设计平波电抗器时须注意线圈中的电流是按电阻分布的，设计时最好采用微分方程组计算。

若按交流阻抗设计可能造成线圈出现过热现象，且阻抗值未必准确。

启动电抗器用于交流电动机启动时刻，限制防雷线圈通常用于变电站进出线上，减阻波器与防雷线圈的应用场合相仿，线用于阻碍电力便于将通讯载波提取出来，实现电力载波的重要设备。

户外空心干式电抗器是20世纪80年代出现的新一代电抗器产品，如图1.1所示。

它是利用环氧绕包技术将绕组完全密封，导线相互粘接大大的增加了绕组的机械强度。

同时利用新的耐候材料喷吐于包封的表面，使得产品能够满足在户外的苛刻条件下运行。

包封间由撑条形成气道，包封间与包封内绕组多采用并联连接以便满足容量与散热的要求。

电抗器的分类及选用

电抗器的分类及选用电抗器被称作电感器，电抗器可以把电能通过自身变成磁能，并且会将能量储存起来，电抗器还可以控制电流的增减变化，那么你对电抗器的分类和选用知道多少呢？本文主要详细的介绍电抗器的分类和如何选用合适的电抗器，一起来了解一下。

电抗器的分类电抗器依靠线圈的感抗起阻碍电流变化作用的电器。

电抗器可按用途、按有无铁心和按绝缘结构分类。

1、按用途分为7种①限流电抗器：串联在电力电路中，用来限制短路电流的数值。

②并联电抗器：一般接在超高压输电线的末端和地之间，用来防止输电线由于距离很长而引起的工频电压过分升高，作无功补偿用。

③通信电抗器：又称阻波器，串联在兼作通信线路用的输电线路中，用来阻挡载波信号，使之进入接收设备，以完成通信的作用。

④消弧电抗器：又称消弧线圈，接在三相变压器的中性点和地之间，用以在三相电网的一相接地时供给电感性电流，来补偿流过接地点的电容性电流，使电弧不易持续起燃，从而消除由于电弧多次重燃引起的过电压。

⑤滤波电抗器：用于两个方面，一是用于减小整流电路中直流电流上纹波的幅值；二是和电容器构成对某种频率能发生共振的电路，用以消除电力电路某次谐波的电压或电流。

⑥电炉电抗器：和电炉变压器串联，用来限制变压器的短路电流。

⑦启动电抗器：与电动机串联，用来限制电动机的启动电流。

2、按有无铁心可分为2种①空心式电抗器：线圈中无铁心，其磁通全部经空气闭合。

②铁心式电抗器：其磁通全部或大部分经铁心闭合。

铁心式电抗器工作在铁心饱和状态时，其电感值大大减少，利用这一特性制成的电抗器叫饱和式电抗器。

3、按绝缘结构又可分为2种①干式电抗器：其线圈敞露在空气中，以纸板、木材、层压绝缘板、水泥等固体绝缘材料作为对地绝缘和匝间绝缘。

②油浸式电抗器：其线圈装在油箱中，以纸、纸板和变压器油作为对地绝缘和匝间绝缘。

在高压补偿装置中一般都装设有串联电抗器，它的作用主要有两点：一是限制合闸涌流，使其不超过额定电流的20倍；二是抑制供电系统的高次谐波，用来保护电容器。

电抗器浅谈

电抗器浅谈
电抗器，又称电感器，一种导体通电，会在其所占据一定空间范围，瞬间产生磁场，所有能载流电导体都具有一般意义上电感性。

通电状态长直导体电感较小些，产生磁场不强，实际电抗器呈导线绕成螺线管式，即空心电抗器。

日常工作中为让螺线管具有更大电感，在螺线管中插入铁心抗体，即称铁心电抗器。

常见电抗分感抗和容抗两类，比较科学归类是感抗器即电感器和容抗器又叫电容器，统称为电抗器。

由于过去先有电感器，且被称为电抗器，现在人们常讲电容器即指容抗器，而电抗器专指电抗哦！。

电抗器的种类及用途

电抗器的种类及用途
依靠线圈的感抗阻碍电流变化的电器叫电抗器.电抗器常用作限流.稳流.降压.补偿.移相等.
按用途分为以下几种:
1.限流电抗器---又叫串连电抗器.补偿电容器组回路中串入电抗器后,能抑制电容器支路的高次谐波,降低操作过电压,限制故障过电流.
2.并联电抗器---一般接于超高压输电线的末端和地之间,起无功补偿作用.
3.消弧电抗器---又称消弧线圈.接于3相变压器的中性点与地之间,用以在3相电网的1相接地时供给电感性电流,以补偿流过接地点的电容性电流,消除过电压.
4.起动电抗器---与电动机串连,限制其起动电流.
5.电炉电抗器---与电炉变压器串连,限制其短路电流.
6.滤波电抗器---用于整流电路,以减少电流上纹波的幅值;可与电容器构成对某种频率共振的电路,以消除电力电路某次谐波的电压或电流.。
