电容器选配电抗器
无功补偿电容器串联电抗器的选用
无功补偿电容器串联电抗器的选用在高压无功补偿装置中，一般都装有串联电抗器，它的作用主要有两点：1）限制合闸涌流，使其不超过20倍；2）抑制供电系统的高次谐波，用来保护电容器。
因此，电抗器在无功补偿装置中的作用非常重要。
然而，串抗与电容器不能随意组合，若不考虑电容装置接入处电网的实际情况，采用“一刀切”的配置方式（如电容器一律配用电抗率为5％～6％的串抗），往往适得其反，招致某次谐波的严重放大甚至发生谐振，危及装置与系统的安全。
由于电力谐波存在的普遍性，复杂性和随机性，以及电容装置所在电网结构与特性的差异，使得电容装置的谐波响应及其串抗电抗率的选择成为疑难的问题，也是人们着力研究的课题。
电容器组投入串抗后改变了电路的特性，串抗既有其抑制涌流和谐波的优点，又有其额外增加的电能损耗和建设投资与运行费用的缺点。
所以对于新扩建的电容装置，或者已经投运的电容装置中的串抗选用方案，进行技术经济比较是很有必要的。
虽然现有的成果尚不足为电容装置工程设计中串抗的选用作出量化的规定，但是随着研究工作的深入，实际运行经验的积累，业已提出许多为人共识的见解，或行之有效的措施，或可供借鉴的教训。
下面总结电容器串联电抗器时，电抗率选择的一般规律。
1. 电网谐波中以3次为主根据《并联电容器装置设计规范》，当电网谐波以3次及以上为主时，一般为12%；也可根据实际情况采用4.5%~6%与12%两种电抗器：（1）3次谐波含量较小，可选择0.5%~1%的串联电抗器，但应验算电容器投入后3次谐波放大量是否超过或接近限值，并有一定裕度。
（2）3次谐波含量较大，已经超过或接近限值，可以选用12%或4.5%~6%串联电抗器混合装设。
2. 电网谐波中以3、5次为主（1）3次谐波含量较小，5次谐波含量较大，选择4.5%~6%的串联电抗器，尽量不使用0.1%~1%的串联电抗器；（2）3次谐波含量略大，5次谐波含量较小，选择0.1%~1%的串联电抗器，但应验算电容器投入后3次谐波放大是否超过或接近限值，并有一定裕度。
低压电容器配套专用电抗器
上海民恩电气有限公司咨询热线：158********，QQ:969827336刘先生低压电容器配套电抗器产品型号众多，均可根据客户实际需要设计加工。
我公司产的电抗器可以配套各种国内外品牌电容器，我们也可以根据您提供的技术参数，技术要求非标定制。
以下是国产40kvar电容器配套用的低压串联电抗器技术参数供您参考1依据标准：GB/T10229-1988JB5346-1998串联电抗器标准2电抗器型号：CKSG-2.8/0.48-7%3电抗器品牌：上海民恩4额定容量：2.8kVar5相数：三相6频率：50HZ7系统额定电压：0.4KV8配套电容器额定电压:0.48KV9配套电容器额定容量:40kvar电容器型号：BSMJ0.48-40-310电抗器额定端电压:19.4V11额定电抗率:7%12额定电流：48.1A13额定电感量：1.28mH14最大工作电流:65A15噪声:小于45dBA16额定电流时的温升：小于65K17最大工作电流时的温升:小于95K18绝缘水平:3KV/min19三相电抗器任意两相电抗器值之差：不大于±3%20绝缘材料耐热等级:F/H级21冷却方式：AN22使用条件：户内23海拔高度:2000m24环境温度:-25℃～+45℃25外形尺寸:240L*160W*230H26安装孔尺寸：150A*110B27单位：mm28材质：铜包，铝包（客户自选）29包装：木箱30质保期：1年31售后：免费技术咨询，技术指导，安装指导32货期：2-3个工作日，税票：开17%增值税发票33价格：请咨询我公司低压电容器配套电抗器尺寸图：低压电容器配套电抗器的作用：电容器接入串联电抗器，电容器电压升高系数-K=1d1如K=6%1.0610.061≈-d=即运行电压升高6%，工作电流也随之大约6%。
运行经验认为，装有串联电抗器的电容器容量占2/3及以上时，则不会产生谐波谐振，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容器。
电容器选配电抗器
100
CKSG-1.4/0.525-14% 10
1.4 12.3 210 150 192
100
CKSG-1.8/0.525-14% 13
1.8 9.6 240 150 210
150
CKSG-2.1/0.525-14% 15
2.1 8.2 240 157 230
150
CKSG-2.8/0.525-14% 20
1 依据标准：GB/T10229-1988 JB5346-1998 串联电抗器标准 2 电抗器型号：CKSG-1.8/0.45-6% 3 电抗器品牌：上海民恩 4 额定容量：1.8kVar 5 相数：三相 6 频率：50HZ 7 系统额定电压：0.4KV 8 配套电容器额定电压: 0.45KV 9 配套电容器额定容量: 30kvar 电容器型号：BSMJ0.45-30-3 10 电抗器额定端电压: 15.6V 11 额定电抗率: 6%
4、湿度：<95% RH 电容器选配电抗器-自愈式低压并联电力电容器安装运行要求： 1、额定电压的选择 电容器的额定电压应不低于电容器接入电网的最高运行电压，为了降低谐波而接入串联电抗 器时，电容器端子上的电压将高于电网电压，此时应选用额定电压较高的电容器。在选取额 定电压时，应留出适当的安全裕度，这一点十分重要，因为电介质上的电压不适当地升高， 电容器的特性和寿命将受到不利影响。 2、运行温度 对电容器的运行温度及环境温度应予以注意，因为它对电容器的使用寿命有很大影响，超过 上限温度将加速介质的电化学老化。电容器安装场所应便于对流和辐射来散发电容器所产生 的热量。环境温度不能满足要求时，应采取有效降温措施，如果无法改善冷却温度，则必须 使用特别设计的或较高额定电压的电容器。 3、过电压 对易受到高的雷电过电压，电容器应采用避雷器作适当保护，并尽量靠近电容器安装。当电 容器固定连接在电动机上时，为了防止电动机从电源切断后发生自激产生高于系统电压很多 的电压，建议选择电容器额定电流小于电动机的空载电流，一般为 90%为宜。 4、过电流 电容器绝不可在电流超过额定电流 1.3 倍的情况下运行。过电流可能由基波电压过高、谐波 或者是两者共同作用引起的。为确保电容器的使用寿命，即使电流在 1.3 倍以内，但仍超过 额定电流值，请慎用。最好在安装前后，测定电压波形和网络特性，当有谐波源（例如大型 整流器、逆变器等）时，应按谐波的严重程度，采取相应的措施加以限制（如选择串联电抗 器）
低压配电并联电容器补偿回路所串电抗器的合理选择
低压配电并联电容器补偿回路所串电抗器的合理选择一、前言在笔者所接触的低压配电施工图中，发现施工图中有一个共性，那就是配电变压器低压侧母线上均接入无功补偿电容器柜。
但令人费解的是，所串电抗器无任何规格要求，无技术参数的注明，只是在图中画了一个电抗器的符号而已。
而所标电容器的容量，也只是电容器铭牌容量而已，实际运行时，最大能补偿多少无功功率，也不得而知。
应引起注意的是，电抗器与电容器不能随意组合，它要根据所处低压电网负荷情况，变压器容量，用电设备的性质，所产生谐波的种类及各次谐波含量，应要进行谐波测量后，才能对症下药，决定电抗器如何选择。
但往往是低压配电与电容补偿同期进行，根本无法先进行谐波测量，然后进行电抗器的选择。
退一步说，即使电网投入运行，进行谐波测量，但用电设备是变动的，电网结构也是变化的，造成谐波的次数及大小有其随意性，复杂性。
因此正确选用电容器所用的串联电抗器也成为疑难问题，这无疑是一个比较复杂的系统工程，不是随便一个电抗器的符号或口头说明要加电抗器那么简单了。
不得随意配合，否则适得其反，造成谐波放大，严重时会引发谐振，危及电容器及系统安全，而且浪费了投资。
有鉴于此，笔者对如何正确选用电容器串联电抗器的问题，将本人研究的一点心得，撰写成文，以候教于高明。
二、电力系统谐波分析及谐波危害电力系统产生谐波的原因主要是用电设备的非线性特点。
所谓非线性，即所施电压与其通过的电流非线性关系。
例如变压器的励磁回路，当变压器的铁芯过饱和时，励磁曲线是非正弦的。
当电压为正弦波时，励磁电流为非正弦波，即尖顶波，它含有各次谐波。
非线性负载的还有各种整流装置，电力机车的整流设备，电弧炼钢炉，EPS，UPS及各种逆变器等。
目前办公室里电子设备很多，这里存在开关电源及整流装置，其电流成分也包含有各次谐波，另外办公场所日光灯及车间内各种照明用的气体放电灯，它们也是谐波电流的制造者。
日光灯铁芯镇流器及过电压运行的电机也是谐波制造者。

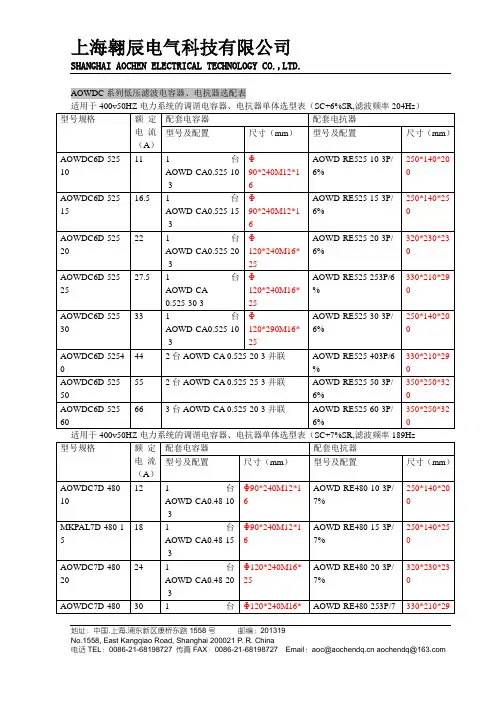

电容电抗参数表
型号及配置
尺寸（mm）
AOWDC7D-480-10
12
1台AOWD-CA0.48-10-3
Φ90*240M12*16
AOWD-RE480-10-3P/7%
250*140*200
MKPAL7D-480-15
18
1台AOWD-CA0.48-15-3
Φ90*240M12*16
AOWD-RE480-15-3P/7%
AOWDC7D-480-50
60
2台AOWD-CA0.48-25-3并联
AOWD-RE480-50-3P/7%
350*250*320
AOWDC7D-480-60
72
3台AOWD-CA0.48-20-3并联
AOWD-RE480-60-3P/7%
350*250*320
适用于400v50HZ电力系统的调谐电容器、电抗器单体选型表（SC+14%SR,滤波频率134Hz
350*250*320
AOWDC6D-525-60
66
3台AOWD-CA 0.525-20-3并联
AOWD-RE525-60-3P/6%
350*250*320
适用于400v50HZ电力系统的调谐电容器、电抗器单体选型表（SC+7%SR,滤波频率189Hz
型号规格
额定电流（A）
配套电容器
配套电抗器
型号及配置
Φ120*240M16*25
AOWD-RE550-25-3P/14%
330*210*290
AOWDC14D-550-30
33
1台AOWD-CA0.55-10-3
Φ120*290M16*25
AOWD-RE550-30-3P/14%
30kvar电容器选配电抗器
33 售后服务：免费提供技术支持，安装指导 34 设计加工周期：5-7 个工作日（常规型号现货） 35 如有疑问或者需求请咨询我公司( TEL:158 007 23045)
30kvar 电容器选配电抗器-自愈式低压并联电力电容器产品介绍： 自愈式低压并联电力电容器，采用金属化聚丙烯膜作为介质，引进先进的生产技术、工艺和 设备，按 GB/T12747-2004 及 IEC60831-1:1996 标准组织生产。产品主要用于低压电网， 以减少无功损耗，提高功率因数，改善电网质量之用。 30kvar 电容器选配电抗器-自愈式低压并联电力电容器主要特点： 1、体积小、重量轻 由于采用金属化聚丙烯膜作为介质，体积与重量仅为老产品的 1/4 和 1/6. 2、损耗角正切值小，温升低，使用寿命长 电力电容器的独特设计，使产品自身消耗有功功率极小，所以电容器损耗角正切值≤0.1%。 远远低于 GB/T12747-2004 标准 0.2%的要求，正常使用温升小于 3℃. 3、耐高压、安全性能好。 电力电容器选材考究，设计场强较小，端子间的耐压远远高于 2.15Un10 秒的型式试验要求， 其瞬间击穿电压一般大于 3.5Un。产品内置放电电阻及过压力隔离器（防爆装置），运行与 维护极为安全可靠。 30kvar 电容器选配电抗器-自愈式低压并联电力电容器运行环境条件： 1、户内、无有害气体和蒸汽、无导电性或爆炸尘埃及无剧烈振动。 2、海拔高度：<2000M 3、环境温度：-25/B(-25℃/45℃)
1.可用于 400V、660V 系统。 2.电抗率的种类：1%、6%、12% 3.额定绝缘水平 3kV/min。 4.电抗器各部位的温升限值：铁芯不超过 85K，电圈温升不超过 95K。 5.电抗器噪声不大于 45dB 6.电抗器能在工频加谐波电流不大于 1.35 倍额定电流下长期运行。 7.三相电抗器的任意两相电抗值之差不大于±3%。 8.耐温等级 F 级（155℃）以上。 30kvar 电容器选配电抗器-电抗器参数及外形尺寸: 说明：其它电压等级、不同容量、不同电抗率的电抗器可根据用户要求制造。 400V 系统，三相，电抗率：6%,7%12%,14%; 匹配电容器电压：400V,450V,480V,525V
并联电容器组串联电抗器选择的三大技术原则
置 的 前提 条 件是 电容 器组 数 较 多 ． 其 目的是 节 省投 资和 减 少电 （ １ ） 当 电网 中谐 波含 量较 少 ， 运行 中可 不考虑 时 ， 装 设 电抗 器 抗 器 自身消耗 的 容性 无 功 （ 相 对 于全部 采 用 ｌ ２ ％的 电抗 器 ） 。 的 目的仅 为限制 电容 器组投 入 时的合 闸涌流 ． 此 时电抗 率 可选得 应 当说 明 。 在 一 个 变 电站 中 。 原 则 上 可按 上 述 方 案进 行 电 比较 小 ， 一般为 ｎ １ ～ ｌ ％； 在 计 及 回路 连接 线 的 电 感（ 可按 ｌ ｍＨ ／ ｍ 抗 率 选择 配 置 。但 是 ， 在 对 一 个 局 部 电 网进 行 谐 波 控 制 时 。 要 考虑 ） 影响后 ， 宜结 合 回路 连接 的导 线长短 一 并考 虑 ． 确 定按 上 限 在 技 术 经 济 上对 电抗 率 进 行 优 化 配 置 ．却是 一 个 复 杂 的 系统
电 力 电 容 器 和 与 之 配 套 的 串联 电抗 器 在 电力 系统 中的 无
功 补 偿 降 低 线 损 、 限 制 合 闸 涌 流 与 抑 制 高次 谐 波 方 面 的 作 用 已被 国 内外 运行 实践 所证 实 。 在 并联 电 容 器 组 所接 入 母 线 处
ቤተ መጻሕፍቲ ባይዱ
的谐波“ 污 染” 暂 未得 到根 本 治 理之 前 ． 如 果 不采 取 必要 的 、 有 电 抗 器较 多 ， 国 际上 也 通 常 采 用 。 选择 配置 ６ ％的 电抗 器抑 制 效的措施 ． 将 会 对 某 些特 定频 次 的谐 波 产 生一 定 程 度 放 大 ． 对 ５次谐 波 效 果 较好 ， 但 有 明显 的放 大 ３次谐 波 的特 点 。 它 的谐
电容器保护中电抗器的选择计算
电容器保护中电抗器的选择计算作者：李辉娄林毅李燕杨涛来源：《电子技术与软件工程》2015年第07期摘要为了限制电容器组的合闸涌流、操作过电压和电网中高次谐波对电容器的影响，需要在电容器组一次回路中串联电抗器。
根据安装电抗器目的的不同，电抗器的选择方式也不相同，本文根据一起电气改造中的实例对电容器保护中电抗器的选择和计算进行了探讨和分析。
【关键词】电容器保护电抗器谐波合闸涌流电力电容器是重要的无功功率补偿设备，它在减少能量损耗和压降、改善电能质量和提高设备利用率方面发挥了重要作用。
在电力电容器的各项保护中，除了电容器的电压保护和电流保护之外，在电容器组中串联电抗器可以限制电容器组的合闸涌流、操作过电压和电网中高次谐波对电容器的影响。
这是保证电力电容器长期稳定运行必不可少的措施。
根据安装电抗器目的的不同，电抗器的选择方式也不相同，本文根据一起电气改造中的实例对电容器保护中电抗器的选择和计算进行了探讨和分析。
1 串联电抗器的作用合闸涌流是电容器或电容器组在投入运行的瞬间，由于暂态过程的特性，将会产生很大的冲击涌流。
单独一组电容器的合闸涌流约为额定电流的5～15倍，其频率约为250～4000HZ，同时伴随产生的过电压可达到额定相电压的2～3倍。
主机投入电容器组时还将会产生追加合闸涌流。
过大电流将会产生很大的机械应力，这对电容器和断路器等可能造成很大破坏，限制合闸涌流的方法主要是安装串联电抗器。
电力系统中有些电气设备是高次谐波源，它将产生高次谐波引起系统电压波形的畸变，从而污染电网。
谐波电流，特别是3、5、7等奇次谐波对电容器的危害很大，畸变电流通过电容器会使电压波形畸变程度更加严重，造成恶性循环。
同时，电压波形的畸变会使其他电气设备效率降低、绝缘老化、使用寿命减少。
为了抑制高次谐波的危害，必须采取装设滤波装置或串联电抗器的措施。
2 串联电抗器的选择根据安装电抗器目的的不同，电抗器的选择方式也不相同。
一般单纯为限制合闸涌流所安装的串联电抗器，一般选用空心电抗器其电抗值可取为电容器组容抗值的0.1%～2%，；为限制高次谐波的电抗器，一般选用带铁心的电抗器，其电抗值可取为电容器组容抗值的4.5%～6%，这样不仅可以抑制谐波，同时也可以起到限制合闸涌流的作用。
电抗器与电容器匹配问题
将电抗器与电容器串联构成去谐系统可以避免这些谐振现象。
去谐系统的自振频率介于最低的谐波频率和基波频率之间，对于高于去谐系统自振频率的谐波而言，去谐系统表现为感性，避免了谐振；对于50Hz的基波频率而言，它呈容性，因而无功功率可以得到补偿。
此串联电抗器不但能抑制合闸时的瞬时涌流，而且可抑制、吸收谐波电流，具有滤波作用，大大提高了电网的运行安全性。
然而，串抗与电容器不能随意组合，若不考虑电容装置接入处电网的实际情况，采用“一刀切”的配置方式（如电容器一律配用电抗率为5％～6％的串抗），往往适得其反，招致某次谐波的严重放大甚至发生谐振，危及装置与系统的安全。
由于电力谐波存在的普遍性，复杂性和随机性，以及电容装置所在电网结构与特性的差异，使得电容装置的谐波响应及其串抗电抗率的选择成为疑难的问题，也是人们着力研究的课题。
电容器组投入串抗后改变了电路的特性，串抗既有其抑制涌流和谐波的优点，又有其额外增加的电能损耗和建设投资与运行费用的缺点。
所以对于新扩建的电容装置，或者已经投运的电容装置中的串抗选用方案，进行技术经济比较是很有必要的。
虽然现有的成果尚不足为电容装置工程设计中串抗的选用作出量化的规定，但是随着研究工作的深入，实际运行经验的积累，业已提出许多为人共识的见解，或行之有效的措施，或可供借鉴的教训。
下面总结电容器串联电抗器时，电抗率选择的一般规律。
1.电网谐波中以3次为主根据《并联电容器装置设计规范》，当电网谐波以3次及以上为主时，一般为12%；也可根据实际情况采用%~6%与12%两种电抗器：（1）3次谐波含量较小，可选择%~1%的串联电抗器，但应验算电容器投入后3次谐波放大量是否超过或接近限值，并有一定裕度。
（2）3次谐波含量较大，已经超过或接近限值，可以选用12%或%~6%串联电抗器混合装设。
2. 电网谐波中以3、5次为主（1）3次谐波含量较小，5次谐波含量较大，选择%~6%的串联电抗器，尽量不使用%~1%的串联电抗器；（2）3次谐波含量略大，5次谐波含量较小，选择%~1%的串联电抗器，但应验算电容器投入后3次谐波放大是否超过或接近限值，并有一定裕度。
电抗器选择标准
并联电容器用串联电抗器设计选择标准发布日期：2010-5-11 (阅398次)所属频道: 电网关键词: 输入输出电抗器谐波电抗器直流电抗器第一章总则第1.0.1条并联电容器用串联电抗器（以下简称电抗器）的设计选择必须执行国家的技术经济政策，并应根据安装地点的电网条件、谐波水平、自然环境等，合理地选择其技术参数，做到安全可靠、经济合理。
第1.0.2条本标准适用于变电所和配电所中新建或扩建的6～63KV并联电容器装置中电抗器的设计选择。
第1.0.3条本标准所指电抗器是串联于高压并联电容器回路中的电抗器，该电抗器用于限制合闸涌流，减轻电网电压波形畸变和防止发生系统谐波谐振。
第1.0.4条电抗器的设计选择，除应符合本标准的规定外，尚应符合国家现行有关标准的规定。
第二章环境条件第2.0.1条电抗器的基本使用条件：一、安装场所：户外或户内；二、环境温度：－40℃～+40℃；－25℃～+45℃；三、海拔：不超过1000m；四、相对湿度：对于户内电抗器月平均相对湿度不超过90%，日平均不超过95%；五、地震裂度：设计地震基本裂度为8度；即水平加速度0.3g，垂直加速度0.15g；六、户外式最大风速为35m/s；七、电抗器的外绝缘泄漏比距不应小于2.5cm/KV。
对于重污秽地区可以取3.5cm/KV。
第2.0.2条选用电抗器时，应按当地环境条件校核，当环境条件超出其基本使用条件时，应通过技术经济比较分别采取下列措施：一、向制造厂提出补充要求，制造符合当地环境条件的产品；二、在设计中采取相应的防护措施，如采用户内布置、水冲洗、减震装置等。
第三章技术参数选择第一节电抗率的选择第3.1.1条电抗率的选择，应使装置接入处n次谐波电压含量和电容器上n次谐波电压值均不超过有关标准规定的限值。
第3.1.2条当仅需要限制合闸涌流时，宜选用电抗率为4.5%～6%的电抗器。
第3.1.3条为抑制5次及以上谐波电压放大，宜选用电抗率为4.5%～6%的电抗器；抑制3次及以上谐波电压放大，宜选用电抗率为12%～13%的电抗器。
施耐德电容器配套用串联电抗器
施耐德电容器配套用串联电抗器尺寸图：
施耐德电容器配套用串联电抗器的作用： 电容器接入串联电抗器，电容器 电压升高系数- K=1 d 1 如 K= 6% 1.06 10.06 1≈-d =即 运行电压升高 6%，工作电流也随之大约 6%。运行经验认为，装有串联电抗器的电容器容 量占 2/3 及以上时，则不会产生谐波谐振，能有效地吸收电网谐波，改善系统的电压波形， 提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容器。 施耐德电容器配套用串联电抗器结构特点： 1.该电抗器分为三相和单相两种，均为铁心干式。 2.铁芯采用优质低损耗进口冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧 层压玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化。 3.线圈采用 H 级或 C 级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，具有极佳的 美感且有较好的散热性能。
CKSG-1.4/0.525-14% 10
1.4 12.3
CKSG-1.8/0.525-14% 13
1.8 9.6
CKSG-2.1/0.525-14% 15
2.1 8.2
CKSG-2.8/0.525-14% 20
2.8 6.1
CKSG-3.5/0.525-14% 25
3.5 4.9
CKSG-4.2/0.525-14% 30
CKSG-14/0.525-14% 100
14
1.2
外形尺寸
L
W
H
150
90
150
150
90
150
180 150 155 180 150 155
210 150 192
240 150 210 240 157 230
240 167 230
电容器前为什么要串联电抗器
电容器前为什么要串联电抗器
电容器前串联电抗器，目的是抑制浪涌和谐波电流。
比如，合闸瞬间，电容器呈低阻态（相当于短路），而电抗器呈高阻态（相当于开路）。
可以想象，如果电路中没有这只电抗器，合闸瞬间的冲击电流将超过正常工作电流的百倍不止，严重时甚至造成过流保护装置误动作跳闸。
有了电抗器跟电容器串联，正好此消彼长，有效抑制开机或合闸瞬间的浪涌电流，从而减轻电网电压波形畸变。
电容器前串联电抗器的另一个作用是，抑制谐波电流，防止发生系统谐波谐振。
在大功率电力电子电路中，进线电抗器能有效抑制晶闸管的电流上升率di/dt和电压上升率du/dt。
1、当仅需要限制合闸涌流时，宜选用电抗率为0.1%～1%的阻尼电抗器。
2、抑制5次及以上谐波电压放大，宜选用电抗率为4.5%～6%的电抗器；
3、抑制3次及以上谐波电压放大，宜选用电抗率为12%～13%的电抗器。
4、限流，保护电容。
并联电容器用串联电抗器设计选择标准
并联电容器用串联电抗器设计选择标准CECS32-91主编单位：能源部西南电力设计院河北省电力工业局批准单位：中国工程建设标准化协会批准日期：1991年12月27日第一章总则第1.0.1条并联电容器用串联电抗器（以下简称电抗器）的设计选择必须执行国家的技术经济政策，并应根据安装地点的电网条件、谐波水平、自然环境等，合理地选择其技术参数，做到安全可靠、经济合理。
第1.0.2条本标准适用于变电所和配电所中新建或扩建的6～63KV并联电容器装置中电抗器的设计选择。
第1.0.3条本标准所指电抗器是串联于高压并联电容器回路中的电抗器，该电抗器用于限制合闸涌流，减轻电网电压波形畸变和防止发生系统谐波谐振。
第1.0.4条电抗器的设计选择，除应符合本标准的规定外，尚应符合国家现行有关标准的规定。
第二章环境条件第2.0.1条电抗器的基本使用条件：一、安装场所：户外或户内；二、环境温度：－40℃～+40℃；－25℃～+45℃；三、海拔：不超过1000m；四、相对湿度：对于户内电抗器月平均相对湿度不超过90%，日平均不超过95%；五、地震裂度：设计地震基本裂度为8度；即水平加速度0.3g，垂直加速度0.15g；六、户外式最大风速为35m/s；七、电抗器的外绝缘泄漏比距不应小于2.5cm/KV。
对于重污秽地区可以取3.5cm/KV。
第2.0.2条选用电抗器时，应按当地环境条件校核，当环境条件超出其基本使用条件时，应通过技术经济比较分别采取下列措施：一、向制造厂提出补充要求，制造符合当地环境条件的产品；二、在设计中采取相应的防护措施，如采用户内布置、水冲洗、减震装置等。
第三章技术参数选择第一节电抗率的选择第3.1.1条电抗率的选择，应使装置接入处n次谐波电压含量和电容器上n次谐波电压值均不超过有关标准规定的限值。
第3.1.2条当仅需要限制合闸涌流时，宜选用电抗率为4.5%～6%的电抗器。
第3.1.3条为抑制5次及以上谐波电压放大，宜选用电抗率为4.5%～6%的电抗器；抑制3次及以上谐波电压放大，宜选用电抗率为12%～13%的电抗器。
电抗器参数的选择和计算
电抗器参数的选择和计算
为防止电容器组在投入过程中的合闸涌流，引起电容器端的电压升高而损坏电容器，一般电容器组可选配0.5%～1%的电抗器。
如系统中有谐波源，电抗器的选择要从消除和抑制谐波，防止发生谐振方面来考虑。
变压器接线组别均为Y/d接线，可隔离系统中的三次谐波，通常性质的谐波源一般都不含偶次谐波，为此电抗器的选配以抑制5次以上的谐波为目的。
5次谐波谐振时，X5L = 5ωL，X5C = 1/(5ωC)，X5L- X5C = 0，5ωL - 1/(5ωC)= 0，5X1L -(1/5)X1C = 0，X1L/5X1C = 1/25 = 4%，其中XC为容抗，XL为感抗，为确保5次及以上的其它高次谐波不谐振，一般取可靠系数1.5，则电抗率为XL/XC = 1.5×4% = 6%。
上海昌日电子科技有限公司是专业制造高低压电抗器厂家，欢迎新老顾客来电咨询。
种类有输入电抗器，输出电抗器，直流电抗器，串联电抗器，高压串联电抗器等厂家直销价格低，品质优。
现货供应，欢迎新老顾客咨询。
电容电抗配置方法
电容电抗配置方法
电容电抗的配置方法主要有两种：串联匹配法和并联匹配法。
串联匹配法是将电抗器和电容器串联在一起，形成LC串联谐振电路。
串联谐振电路的阻抗峰值与谐振频率有关，可以通过改变电抗器和电容器的参数来调节谐振频率和阻抗峰值，实现阻抗匹配。
并联匹配法是将电抗器和电容器并联在一起，形成LC并联谐振电路。
并联谐振电路的阻抗谷值与谐振频率有关，可以通过改变电抗器和电容器的参数来调节谐振频率和阻抗谷值，实现阻抗匹配。
在选择电容器和电抗器时，需要使它们的谐振频率相同，即ωC = ωL = ω0，这样就能够实现电容器和电抗器的匹配。
电抗器与电容器匹配问题
将电抗器与电容器串联构成去谐系统可以避免这些谐振现象。
去谐系统的自振频率介于最低的谐波频率和基波频率之间，对于高于去谐系统自振频率的谐波而言，去谐系统表现为感性，避免了谐振；对于50Hz的基波频率而言，它呈容性，因而无功功率可以得到补偿。
此串联电抗器不但能抑制合闸时的瞬时涌流，而且可抑制、吸收谐波电流，具有滤波作用，大大提高了电网的运行安全性。
然而，串抗与电容器不能随意组合，若不考虑电容装置接入处电网的实际情况，采用“一刀切”的配置方式（如电容器一律配用电抗率为5％～6％的串抗），往往适得其反，招致某次谐波的严重放大甚至发生谐振，危及装置与系统的安全。
由于电力谐波存在的普遍性，复杂性和随机性，以及电容装置所在电网结构与特性的差异，使得电容装置的谐波响应及其串抗电抗率的选择成为疑难的问题，也是人们着力研究的课题。
电容器组投入串抗后改变了电路的特性，串抗既有其抑制涌流和谐波的优点，又有其额外增加的电能损耗和建设投资与运行费用的缺点。
所以对于新扩建的电容装置，或者已经投运的电容装置中的串抗选用方案，进行技术经济比较是很有必要的。
虽然现有的成果尚不足为电容装置工程设计中串抗的选用作出量化的规定，但是随着研究工作的深入，实际运行经验的积累，业已提出许多为人共识的见解，或行之有效的措施，或可供借鉴的教训。
下面总结电容器串联电抗器时，电抗率选择的一般规律。
1.电网谐波中以3次为主根据《并联电容器装置设计规范》，当电网谐波以3次及以上为主时，一般为12%；也可根据实际情况采用%~6%与12%两种电抗器：（1）3次谐波含量较小，可选择%~1%的串联电抗器，但应验算电容器投入后3次谐波放大量是否超过或接近限值，并有一定裕度。
（2）3次谐波含量较大，已经超过或接近限值，可以选用12%或%~6%串联电抗器混合装设。
2. 电网谐波中以3、5次为主（1）3次谐波含量较小，5次谐波含量较大，选择%~6%的串联电抗器，尽量不使用%~1%的串联电抗器；（2）3次谐波含量略大，5次谐波含量较小，选择%~1%的串联电抗器，但应验算电容器投入后3次谐波放大是否超过或接近限值，并有一定裕度。
