cad图纸标注规范CAD 图纸标注规范在工程设计和制造领域,CAD 图纸是传递设计意图和制造要求的重要工具。
而准确、清晰、规范的标注则是 CAD 图纸的关键组成部分,它能够确保设计师、工程师、制造工人以及其他相关人员对图纸的理解一致,从而避免误解和错误,提高工作效率和产品质量。
接下来,让我们详细了解一下 CAD 图纸标注的规范。
一、尺寸标注1、尺寸线尺寸线应使用细实线绘制,通常与被标注的对象平行。
尺寸线的两端应超出尺寸界线 2 3mm 。
对于相互平行的尺寸线,应按照从小到大、从里到外的顺序排列,且相邻尺寸线之间的间距应均匀一致。
2、尺寸界线尺寸界线应从被标注的对象轮廓线、轴线或中心线引出,一般用细实线绘制,垂直于尺寸线。
尺寸界线的末端应超出尺寸线 2 3mm 。
3、尺寸数字尺寸数字应标注在尺寸线的上方中部或中断处,字头朝上。
尺寸数字应按照国家标准的字体和大小书写,一般采用 35 号字。
尺寸数字应避免被任何图线通过,当无法避免时,应将图线断开。
4、直径和半径标注对于圆或圆弧的直径标注,应在尺寸数字前加注符号“Φ”;对于半径标注,应在尺寸数字前加注符号“R ”。
标注直径或半径尺寸时,尺寸线应通过圆心。
5、角度标注角度的尺寸线应以圆弧表示,角度的数字应水平书写在尺寸线的上方。
二、文字标注1、字体文字标注应使用国家标准规定的字体,如长仿宋体。
字体的高度应根据图纸的比例和复杂度进行选择,一般为 35mm 、 5mm 、 7mm 等。
2、内容文字标注应简洁明了,准确表达设计意图。
标注的内容应包括零件的名称、材料、技术要求、加工精度等。
对于技术要求较多的情况,可以单独列出技术要求表。
3、位置文字标注的位置应清晰易读,避免与图线重叠。
一般情况下,文字标注应放在图纸的上方、下方或右侧。
三、符号标注1、表面粗糙度符号表面粗糙度符号应按照国家标准绘制,并标注相应的粗糙度数值。
符号的尖端应指向被加工表面。
2、形位公差符号形位公差符号包括形状公差(如直线度、平面度等)和位置公差(如同轴度、垂直度等)。
cad常用尺寸标注命令
cad常用尺寸标注命令在CAD中,尺寸标注是非常重要的一部分,它可以帮助我们准确地表示出图形的大小和相对位置。
下面是一些常用的尺寸标注命令:1.DLI:线性标注。
这个命令用于测量直线的长度。
选择这个命令后,你需要选择两条直线或者一条直线和一个点来标注长度。
2.DAL:对齐标注。
这个命令用于测量斜线的长度。
选择这个命令后,你需要选择两条斜线或者一条斜线和一点来标注长度。
3.DAN:角度标注。
这个命令用于测量两条直线之间的角度。
选择这个命令后,你需要选择两条直线来标注它们之间的角度。
4.DAR:弧长标注。
这个命令用于测量圆弧的长度。
选择这个命令后,你需要选择一条圆弧来标注它的长度。
5.DRA:半径标注。
这个命令用于测量半圆或圆弧的半径。
选择这个命令后,你需要选择一条半圆弧或圆弧来标注它的半径。
6.DDI:直径标注。
这个命令用于测量圆的直径。
选择这个命令后,你需要选择一个圆来标注它的直径。
7.DCE:圆心标注。
这个命令用于标注圆的中心位置。
选择这个命令后,你需要选择一个圆来标注它的中心位置。
8.LE:引线标注。
这个命令允许你创建一个引线,引线可以指向一个或多个对象,并可以包含文本注释或从属尺寸。
9.TOL:公差标注。
这个命令用于添加或编辑尺寸公差。
选择这个命令后,你需要选择一个尺寸标注来添加或编辑其公差值。
以上就是CAD中常用的尺寸标注命令,每个命令都有其特定的用途和操作方式,你可以根据需要选择相应的命令进行操作。
在使用这些命令时,你需要注意以下几点:1.在选择尺寸线位置时,应该让尺寸线放置在合适的位置,不要让尺寸线之间交叉或者重叠。
2.在选择尺寸界线时,应该让尺寸界线与对应的对象完全相交,不要留有间隙或者超出对象范围。
3.在选择尺寸箭头时,应该让尺寸箭头的位置合适,不要让箭头放置在奇怪的位置或者与其他元素冲突。
4.在添加公差值时,应该根据实际情况选择合适的公差类型和值,以确保标注的准确性。
总之,掌握好CAD中的尺寸标注命令可以帮助你更好地完成绘图工作,提高绘图效率和质量。

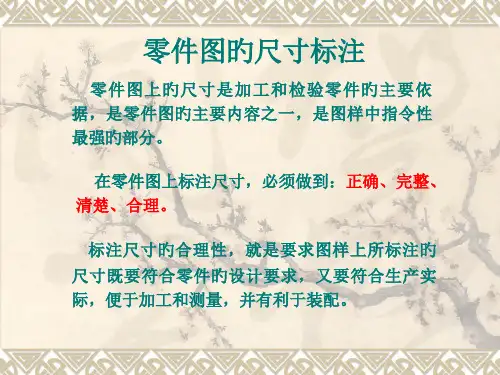

CAD尺寸标注规范
正确: 要符合国家原则旳有关规定。 完全: 要标注制造零件所需要旳全部尺寸,不漏掉,
不反复。 清楚: 尺寸布置要整齐、清楚,便于阅读。 合理: 标注旳尺寸要符合设计要求及工艺要求。
(二)标注尺寸旳基本规则
⒈ 尺寸数值为零件旳真实大小,与绘图比 例及绘图旳精确度无关。
⒉ 以毫米为单位,如采用其他单位时,则 必须注明单位名称。
低尺寸误差,确保产品质量。
♣ 三方基准:任何一种零件都有长、宽、高三个方向旳
尺寸。所以,每一种零件也应有三个方向 旳尺寸基准。
♣ 主辅基准:零件旳某个方向可能会有两个或两个以上
旳基准。一般只有一种是主要基准,其他 为次要基准,或称辅助基准。应选择零件 上主要几何要素作为主要基准。
10 12
40 ±0.02 58 6 +0.027 16
尺寸界线超出箭头约2毫米
⑴ 一般应注在尺寸线旳上方,也可注在尺 寸线旳中断处。 水平方向字头向上,垂直方向字头向左。
89
89
89
30° 16
16
10
16
16
⑵ 线性尺寸数字旳方向,一般应按上图所示
方向注写,并尽量防止在图示30°范围 内标注尺寸,无法防止时应引出标注。
⑶ 尺寸数字不可被任 何图线所经过,否 则必须将该图线断 开。
3 M6 10 孔 12
3 M6 10 孔 12
需要注出钻孔深度时, 应明确标注出钻孔深 度尺寸。
尺寸标注措施
一、基本措施 形体分析法 将组合体分解为若干个基本体和简朴体,在形
体分析旳基础上标注三类尺寸。 ⑴ 定形尺寸
拟定各基本体形状和大小旳尺寸。 ⑵ 定位尺寸
拟定各基本体之间相对位置旳尺寸。

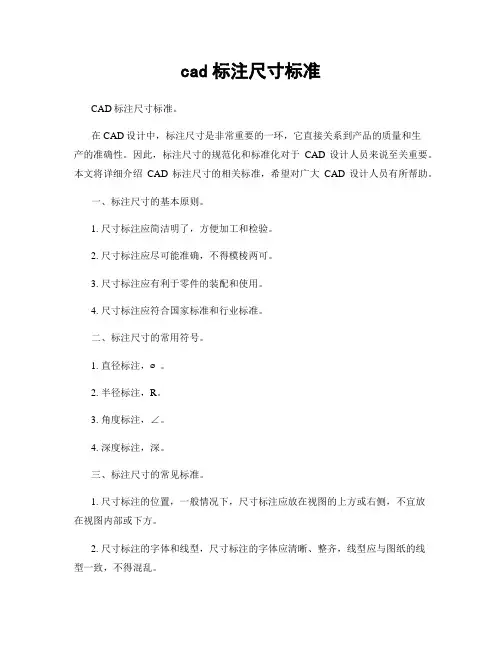

cad标注尺寸标准
cad标注尺寸标准CAD标注尺寸标准。
在CAD设计中,标注尺寸是非常重要的一环,它直接关系到产品的质量和生产的准确性。
因此,标注尺寸的规范化和标准化对于CAD设计人员来说至关重要。
本文将详细介绍CAD标注尺寸的相关标准,希望对广大CAD设计人员有所帮助。
一、标注尺寸的基本原则。
1. 尺寸标注应简洁明了,方便加工和检验。
2. 尺寸标注应尽可能准确,不得模棱两可。
3. 尺寸标注应有利于零件的装配和使用。
4. 尺寸标注应符合国家标准和行业标准。
二、标注尺寸的常用符号。
1. 直径标注,⌀。
2. 半径标注,R。
3. 角度标注,∠。
4. 深度标注,深。
三、标注尺寸的常见标准。
1. 尺寸标注的位置,一般情况下,尺寸标注应放在视图的上方或右侧,不宜放在视图内部或下方。
2. 尺寸标注的字体和线型,尺寸标注的字体应清晰、整齐,线型应与图纸的线型一致,不得混乱。
3. 尺寸标注的对齐,尺寸标注应与对应的尺寸线对齐,不得偏离或交叉。
4. 尺寸标注的间距,尺寸标注之间的间距应适中,不得过于拥挤或过于稀疏。
5. 尺寸标注的标准符号,尺寸标注所用的符号应符合国家标准和行业标准,不得随意变动或省略。
四、标注尺寸的注意事项。
1. 在标注尺寸时,应注意尺寸的选择和合理性,不得标注无关紧要的尺寸。
2. 在标注尺寸时,应注意尺寸的精确度和有效数字的位数,不得含糊不清或过于精确。
3. 在标注尺寸时,应注意尺寸的对齐和布局,不得凌乱或拥挤。
4. 在标注尺寸时,应注意尺寸的统一和一致性,不得出现矛盾或错误。
五、标注尺寸的实例分析。
以某零件为例,对其尺寸进行标注,包括直径、半径、角度、深度等各种尺寸标注,分析其合理性和规范性,以及可能存在的问题和改进的方案。
六、总结。
CAD标注尺寸标准对于产品设计和生产具有重要意义,只有严格按照标准进行标注,才能保证产品的质量和准确性。
因此,CAD设计人员应深入学习和理解标注尺寸的相关标准,不断提高自身的标注水平,为产品的设计和生产贡献自己的力量。
如何利用CAD进行尺寸标注和测量
如何利用CAD进行尺寸标注和测量CAD (Computer-Aided Design) 是一种广泛应用于工程、建筑、制造等领域的设计软件。
通过CAD,我们可以方便地进行设计、绘图和测量。
本文将介绍如何在CAD中进行尺寸标注和测量的使用技巧。
在CAD软件中,尺寸标注可以帮助我们准确描述设计图纸中的尺寸和距离,从而使得设计更加精确。
以下是一些常用的尺寸标注方法:1. 线性尺寸标注:选中需要标注尺寸的线段,点击“直线尺寸标注”功能按钮,CAD会自动计算并在选定线段上标注对应的长度值。
2. 对齐尺寸标注:选中两个对齐对象,点击“对齐尺寸标注”功能按钮,CAD将自动计算并在两个对象之间标注距离或长度。
3. 圆直径标注:选择圆并点击“直径标注”功能按钮,CAD将自动在圆的中心标注直径尺寸。
4. 圆半径标注:选择圆并点击“半径标注”功能按钮,CAD将自动在圆的边界标注半径尺寸。
5. 角度标注:选中需要标注角度的两条线段,并点击“角度标注”功能按钮,CAD将自动在两条线段之间标注角度值。
除了尺寸标注外,CAD还提供了测量功能,可用于测量图纸中各个元素之间的距离、角度以及其他参数。
1. 直线距离测量:选择“直线测量”工具,并用鼠标点击起点和终点,CAD将自动计算并显示两点之间的直线距离值。
2. 曲线距离测量:选择“曲线测量”工具,并用鼠标点击图纸上需要测量的曲线,CAD将自动计算并显示曲线的长度。
3. 角度测量:选择“角度测量”工具,并用鼠标点击需要测量的两条线段,CAD将自动计算并显示两线段之间的夹角值。
4. 面积测量:选择“面积测量”工具,并用鼠标点击图纸上需要测量的封闭区域,CAD将自动计算并显示此区域的面积值。
此外,CAD还提供了其他一些辅助的标注和测量工具,如坐标测量、点距测量、轴线标注等,可以根据具体需求选择使用。
在进行尺寸标注和测量时,我们还应该注意以下几点:1. 精确性:尺寸标注和测量的精确性对于设计的准确性至关重要,所以在使用CAD进行标注和测量时,要确保选取正确的对象和参考点,并合理运用CAD提供的工具。
cad尺寸标注国 家标准
cad尺寸标注国家标准CAD 尺寸标注国家标准在工程设计和制图领域,CAD(计算机辅助设计)软件的应用日益广泛。
而准确、规范的尺寸标注是 CAD 图纸的重要组成部分,它直接关系到产品的制造、装配和检验等环节。
为了确保尺寸标注的一致性和准确性,我国制定了相应的国家标准,对 CAD 尺寸标注的方法、规则和要求进行了明确规定。
一、尺寸标注的基本规则1、尺寸数值应为物体的真实大小,与绘图比例和精度无关。
2、尺寸标注应清晰、完整,不得遗漏或重复。
3、尺寸标注的数字应水平书写,一般应注写在尺寸线的上方,也可注写在尺寸线的中断处。
4、尺寸线应与所标注的轮廓线平行,且间距均匀。
5、尺寸界线应从被标注的轮廓线引出,超出尺寸线 2 3mm。
二、尺寸标注的组成CAD 尺寸标注通常由尺寸线、尺寸界线、尺寸数字和箭头等部分组成。
1、尺寸线尺寸线用来表示尺寸的度量方向和范围。
尺寸线应采用细实线绘制,其终端一般应带有箭头。
对于线性尺寸,尺寸线应与所标注的线段平行;对于角度尺寸,尺寸线应呈圆弧状。
2、尺寸界线尺寸界线用来限定尺寸的度量范围,一般由图形的轮廓线、轴线或中心线引出。
尺寸界线应采用细实线绘制,且应超出尺寸线 2 3mm。
3、尺寸数字尺寸数字表示物体的实际尺寸大小,应按照国家标准的规定进行书写。
尺寸数字一般应注写在尺寸线的上方,当尺寸线为水平方向时,数字应字头朝上;当尺寸线为垂直方向时,数字应字头朝左。
4、箭头箭头用于表示尺寸线的终端,其形状和大小应符合国家标准的规定。
箭头的尖端应与尺寸界线接触,且不得与其他图线相交。
三、线性尺寸标注1、水平尺寸标注水平尺寸标注应使尺寸数字字头朝上,尺寸线应平行于被标注的线段。
2、垂直尺寸标注垂直尺寸标注应使尺寸数字字头朝左,尺寸线应平行于被标注的线段。
3、倾斜尺寸标注倾斜尺寸标注时,尺寸数字应沿尺寸线方向书写,尺寸线应与被标注的线段平行。
四、直径和半径尺寸标注1、直径尺寸标注直径尺寸应在尺寸数字前加注符号“Φ”。
CAD文件的尺寸标注与注释方法
CAD文件的尺寸标注与注释方法CAD(计算机辅助设计)是现代工程设计和制造中不可或缺的工具。
在CAD中,尺寸标注与注释是非常重要的环节,它们能够帮助工程师和设计师准确传达设计意图,确保设计准确无误。
本文将介绍CAD文件的尺寸标注与注释方法,以帮助读者更好地理解和应用CAD技术。
1. 使用标准尺寸标注符号和尺寸标记在CAD文件中,使用标准的尺寸标注符号和尺寸标记能够使得设计文件更加清晰易懂。
常见的尺寸标注符号包括直径符号(⌀)、直线符号(╳)、角度符号(∠)等,而尺寸标记则使用数字和单位(如mm、inch)表示。
在标注尺寸时,应该注意将尺寸标注放置在适当的位置,避免与其他元素重叠或混淆。
2. 标注基本尺寸和重要尺寸在CAD文件中,标注基本尺寸和重要尺寸是十分必要的。
基本尺寸是指可以直接从CAD文件中读取的尺寸,如长度、宽度、高度等;而重要尺寸则是指对于设计和制造至关重要的尺寸,如孔的直径、平行线的距离等。
标注这些尺寸能够帮助读者快速获取关键信息,提高工作效率。
3. 使用准确和一致的尺寸单位在CAD文件的尺寸标注中,使用准确和一致的尺寸单位是非常重要的。
一般来说,根据具体要求选择合适的尺寸单位,如毫米、英寸等,并在整个CAD文件中保持一致。
这样能够避免因尺寸单位不一致而导致的误解和错误。
4. 注释设计意图和特殊要求除了尺寸标注外,注释设计意图和特殊要求也是非常重要的。
在CAD文件中,可以使用文字注释、符号和箭头等方式来表达特殊设计需求或说明设计意图。
例如,在设计机械零件时,可以使用文字注释来解释装配顺序或特殊材料要求,以便制造人员能够准确理解和执行。
5. 使用图层和颜色来区分不同元素为了使CAD文件更加清晰和易读,可以使用图层和颜色来区分不同元素。
例如,在电路图中,可以将电气元件放置在一个图层中,并使用不同的颜色来表示不同的元件类型;在机械图中,可以将螺纹或孔洞放置在一个图层中,并使用不同的颜色来表示不同的尺寸。
CAD的尺寸标注方法详解
CAD的尺寸标注方法详解在使用CAD软件进行设计和绘图时,尺寸标注是非常重要的一环。
准确的尺寸标注能够使得设计图纸更加规范和易于理解,方便后续的制造和加工工作。
本文将详细介绍CAD软件中常用的尺寸标注方法和技巧,希望能对初学者和有需要的读者提供帮助。
一、直线尺寸标注直线尺寸标注是最基础且最常用的一种标注方法。
在CAD软件中,选择“尺寸标注”工具后,我们可以通过以下几种方式进行直线尺寸标注:1. 连接端点:点击直线的一个端点,然后点击另一个端点即可生成直线尺寸标注。
2. 水平标注:在直线上点击鼠标左键并拖动,然后移动到水平方向上的位置释放鼠标左键,即可生成水平尺寸标注。
3. 垂直标注:类似水平标注,只需在直线上垂直方向上释放鼠标左键即可生成垂直尺寸标注。
4. 角度标注:选中直线,然后右键点击,选择“角度标注”选项即可生成角度尺寸标注。
二、圆和弧的尺寸标注在CAD软件中,对于圆和弧的尺寸标注有自己独特的方法。
我们可以通过以下方式进行圆和弧的尺寸标注:成直径尺寸标注。
2. 半径标注:选中圆或弧,右键点击,选择“半径标注”选项即可生成半径尺寸标注。
3. 弦长标注:选中弧,右键点击,选择“弦长标注”选项即可生成弦长尺寸标注。
4. 圆心角标注:选中弧,右键点击,选择“圆心角标注”选项即可生成圆心角尺寸标注。
三、多段线尺寸标注多段线是由多个线段连接而成的连续曲线,其尺寸标注稍有不同:1. 总长标注:选中多段线,右键点击,选择“总长标注”选项即可生成总长尺寸标注。
2. 每段长度标注:选中多段线,右键点击,选择“每段长度标注”选项即可将每个线段的长度标注出来。
四、圆角和倒角的尺寸标注在CAD软件中,我们常常需要对图形边缘进行圆角或倒角处理。
对于这种情况,我们可以通过以下方法进行尺寸标注:1. 圆角标注:选中圆角,右键点击,选择“圆角标注”选项即可生成圆角的尺寸标注。
倒角的尺寸标注。
五、椭圆和曲线的尺寸标注对于椭圆和曲线的尺寸标注,我们可以通过以下方法进行:1. 短轴和长轴标注:选中椭圆,右键点击,选择“短轴和长轴标注”选项即可生成短轴和长轴的尺寸标注。
CAD中的尺寸标注和注释的快捷键命令
CAD中的尺寸标注和注释的快捷键命令在CAD软件中进行绘图时,尺寸标注和注释是非常重要的功能,它们可以帮助我们准确测量和描述绘图对象的尺寸和特征。
为了提高效率,CAD软件通常提供了一些快捷键命令,让我们能够更便捷地添加和编辑尺寸标注和注释。
1. 尺寸标注的快捷键命令尺寸标注是用来表示绘图对象的尺寸大小和位置的标记。
在CAD软件中,我们可以使用以下快捷键命令来添加尺寸标注:- DIMLINEAR / DL: 用于添加直线型尺寸标注。
选择绘图对象后,命令行会提示我们选择两个点来确定尺寸线的位置,然后再选择一个点来确定尺寸标注的位置。
- DIMANGULAR / DA: 用于添加角度型尺寸标注。
选择绘图对象后,命令行会提示我们选择三个点来确定角度的大小和位置,然后选择一个点来确定尺寸标注的位置。
- DIMRADIUS / DR: 用于添加半径型尺寸标注。
选择绘图对象后,命令行会提示我们选择一个点来确定半径的位置,然后再选择一个点来确定尺寸标注的位置。
- DIMDIAMETER / DD: 用于添加直径型尺寸标注。
选择绘图对象后,命令行会提示我们选择两个点来确定尺寸标注的位置。
- DIMALIGNED / D: 用于添加对齐型尺寸标注。
选择绘图对象后,命令行会提示我们选择两个点来确定尺寸线的位置,然后再选择一个点来确定尺寸标注的位置。
通过以上几个快捷键命令,我们可以方便地添加各种类型的尺寸标注。
2. 注释的快捷键命令注释可以帮助我们向绘图中添加文字、符号等信息,以便更好地描述绘图对象。
在CAD软件中,我们可以使用以下快捷键命令来添加注释:- TEXT / T: 用于添加单行文本注释。
选择一个点来确定文本的位置,然后在弹出的对话框中输入注释的内容。
- MTEXT / MT: 用于添加多行文本注释。
选择一个矩形框来确定文本的位置和大小,然后在弹出的对话框中输入注释的内容。
- LEADER / LA: 用于添加注释引线。
cad尺寸标注设置参数标准
cad尺寸标注设置参数标准CAD尺寸标注是指在CAD绘图中对绘制对象进行尺寸标记,便于绘图的阅读和理解。
以下是CAD尺寸标注的设置参数标准的详细介绍。
在CAD软件中进行尺寸标注时,可以根据绘图的需要进行参数设置,以达到更好的绘图效果和可读性。
下面我将介绍一些常用的CAD尺寸标注设置参数标准。
首先,我们可以设置线型和线宽。
线型是指尺寸标注的线条样式,可以选择实线、虚线、点线等。
线宽是指尺寸标注线条的粗细程度,可以选择细线、中线、粗线等。
选择合适的线型和线宽可以使尺寸标注更加清晰和易读。
其次,我们可以设置标注文字的字体、大小和颜色。
字体可以选择常用的宋体、楷体等,也可以根据需要选择特殊的字体。
字体大小应根据绘图的比例尺进行设置,以确保文字大小合适。
标注文字的颜色可以根据需要选择,通常选择黑色或红色。
另外,我们可以设置尺寸线的长度、箭头的大小和样式。
尺寸线的长度应根据绘图的需要进行设置,以保证尺寸标注的准确性和美观性。
箭头的大小应适当,不宜太小或太大,一般可以选择合适的箭头样式,如实心箭头或空心箭头。
还可以设置尺寸标注的精度和单位。
精度是指尺寸标注的小数位数,可以根据需要设置为1位、2位或更多位小数。
单位可以选择常用的英制或公制单位,如英寸、毫米等。
根据绘图的需要,我们可以灵活设置尺寸标注的精度和单位。
此外,还可以设置尺寸标注的位置和对齐方式。
在标注尺寸时,应将尺寸标注放在合适的位置,不与其他标注和绘图对象重叠。
对齐方式可以选择水平对齐、垂直对齐或居中对齐等,以保证尺寸标注的整齐和美观。
最后,还可以设置尺寸标注的注释和文字旋转。
注释是指对尺寸标注进行说明,如直径、半径等,可以选择添加或取消注释。
文字旋转是指尺寸标注文字的方向,可以选择水平、垂直或倾斜等方式。
综上所述,CAD尺寸标注的设置参数标准包括线型和线宽、标注文字的字体、大小和颜色、尺寸线的长度、箭头的大小和样式、尺寸标注的精度和单位、标注的位置和对齐方式、注释和文字旋转等。
cad三维标注尺寸的方法
cad三维标注尺寸的方法
三维标注尺寸是在CAD软件中对三维模型进行尺寸标注的方法,可以帮助用户准确测量和理解模型的各个部分的尺寸。
在CAD软件中,标注尺寸的方法有多种,以下是一些常见的
方法:
1. 线性尺寸标注:选择两个点,通过设定起点和终点的位置,自动显示两点之间的距离。
这种方法适用于测量直线、线段、弧长等直线距离。
2. 半径和直径标注:对于圆或弧形元素,可以选择圆心和半径或者直径两个点,通过设定这些点的位置,自动显示圆的尺寸。
3. 角度标注:选择三个点,通过设定这些点的位置,自动显示这三个点所形成的角度。
4. 面积标注:选择多边形的边界线,通过设定多边形的顶点,自动计算并显示多边形的面积。
以上只是一些主要的标注方法,实际使用中还可以根据具体需要添加更多的标注方法。
标注的尺寸可以根据需要进行调整和编辑,以确保准确性和清晰度。
在进行三维标注时,需要避免重复使用相同的标题文字,这可以通过使用不同的名称、编号或颜色来区分不同的尺寸标注。
这样可以防止混淆和歧义,使标注结果更加清晰和易读。
使用CAD绘制工程图中常用的标注方法
使用CAD绘制工程图中常用的标注方法在工程设计中,工程图是必不可少的一环。
而对于工程图的绘制,正确的标注方法是非常重要的。
本文将介绍使用CAD软件绘制工程图中常用的标注方法,并提供一些实用的技巧供大家参考。
一、尺寸标注1. 直线尺寸标注:在CAD软件中选择“标注”工具栏,点击“线性尺寸标注”。
然后按照所需要标注的直线进行选择,系统会自动将直线标注出来,并给出相应的尺寸数值。
2. 圆直径标注:选择“标注”工具栏的“直径尺寸标注”。
然后选择要标注直径的圆,系统会自动将直径标注出来。
3. 圆半径标注:选择“标注”工具栏的“半径尺寸标注”。
然后选择要标注半径的圆上的任意一点,系统会自动将半径标注出来。
4. 角度标注:选择“标注”工具栏的“角度尺寸标注”。
然后按照所需要标注的角进行选择,系统会自动将角度标注出来。
二、文字标注1. 单行文字标注:选择“文字”工具栏,点击“单行文字”,在所需位置点击鼠标,输入相应的文字。
可以设置文字的字体、大小、颜色等属性。
2. 多行文字标注:选择“文字”工具栏,点击“多行文字”,然后在所需位置点击鼠标,拖动鼠标绘制出文字框,输入相应的文字内容。
三、符号标注1. 直线、箭头标注:在CAD软件中选择“注释”工具栏,点击“直线”或“箭头”工具,然后按照所需位置绘制出直线或箭头。
2. 圆形标注:在CAD软件中选择“注释”工具栏,点击“圆”工具,然后按照所需位置绘制出圆形标注。
3. 矩形标注:在CAD软件中选择“注释”工具栏,点击“矩形”工具,然后按照所需位置绘制出矩形标注。
四、符号库的使用CAD软件提供了丰富的符号库,可以方便地添加各种常用标注。
在CAD软件中选择“导入符号库”,然后找到所需的符号库文件,点击导入即可。
然后在绘图中点击所需位置,系统会自动添加符号标注。
五、标注布局技巧1. 标注的布局要简洁清晰,避免过于拥挤,以便于阅读和理解。
2. 尺寸标注可以在CAD软件中选择“标注”工具栏的“尺寸样式”,选择合适的样式进行标注。
CAD尺寸标注知识点
CAD尺寸标注知识点CAD(计算机辅助设计)是现代工程设计中不可或缺的工具,其中尺寸标注是CAD绘图中至关重要的一部分。
尺寸标注可以帮助工程师、设计师和制造人员准确理解和测量图纸上物体的大小和位置。
本文将详细介绍CAD尺寸标注的基本概念、常用符号以及标注规范。
一、基本概念1. 尺寸标注的作用尺寸标注是在CAD绘图中使用文字和箭头等元素来指示和描述物体的大小,帮助读者了解设计意图和制造要求。
通过尺寸标注,绘图上的线段、圆弧、圆等几何元素可以被量化,便于后续的工程计算和制造操作。
2. 尺寸标注的种类尺寸标注根据标注对象的不同可以分为线性尺寸标注、角度尺寸标注和半径/直径尺寸标注。
线性尺寸标注用于标注线段、矩形等物体的长度;角度尺寸标注用于标注角度;而半径/直径尺寸标注则用于标注圆弧、圆等物体的半径或直径。
3. 尺寸标注的要素尺寸标注通常包括尺寸线、箭头、尺寸线段、尺寸文字等要素。
尺寸线连接标注对象和标注文字,箭头指示尺寸的测量方向,尺寸线段表示标注的具体尺寸,而尺寸文字则标示尺寸数值。
二、常用符号1. 尺寸线符号尺寸线通常用细实线表示,有时也可以使用虚线。
线性尺寸标注的尺寸线可以选择加一个等分线,以便更清楚地表示尺寸范围。
2. 箭头符号箭头用来指示尺寸的测量方向,通常有开放箭头和闭合箭头两种形式。
开放箭头常用于水平、垂直和对称的尺寸标注,闭合箭头则适用于非对称标注。
3. 尺寸线段符号尺寸线段通常位于尺寸线上,表示标注的具体尺寸。
它可以直接画在尺寸线上,也可以在尺寸线两端加上策线以增加美观度。
4. 尺寸文字符号尺寸标注的文字应清晰易读,通常采用工程字体。
文字的大小应根据绘图比例和实际需要进行适当调整,以确保标注的准确性和可读性。
三、标注规范1. 单位尺寸标注中必须明确指定采用的单位,例如使用英寸、毫米或米等。
单位的选择要根据实际需要和成果的使用环境进行合理选择。
2. 标注位置尺寸标注应尽可能放置在不与其他线段重叠的位置,避免混乱和误读。
CAD绘图中的尺寸标注与注释方法
CAD绘图中的尺寸标注与注释方法CAD绘图软件是现代设计领域中最为常见和重要的工具之一。
在进行CAD绘图时,尺寸标注和注释是不可或缺的技巧。
准确的尺寸标注和清晰的注释可以帮助设计师和制造商理解和实施设计,从而提高设计效率和准确性。
下面将介绍一些常用的CAD绘图中的尺寸标注与注释方法。
1. 尺寸标注方法尺寸标注可以帮助我们量取和描述物体的尺寸和间距,以确保设计的准确性。
以下是一些常用的尺寸标注方法:a. 直线尺寸标注:使用直线尺寸标注工具可以在图纸上标注直线的长度。
选择该工具后,点击起始点和结束点,即可在图纸上绘制出直线,并显示出线段的长度。
b. 半径和直径标注:对于圆形和弧形的标注,我们可以使用半径和直径标注工具。
该工具可以帮助我们测量圆形或弧形的半径和直径,并在图纸上进行标注。
c. 角度标注:角度标注是指在图纸上标注出两条线之间的角度。
选择角度标注工具后,点击其中一条线的起点,然后点击另一条线的起点和终点,即可标注出两条线之间的角度。
d. 长度链标注:长度链标注是指在图纸上标注出多个线段的总长度。
选择长度链标注工具后,依次点击每个线段的起点和终点,最后一次点击时可以选择是否要闭合链,即形成一个封闭的形状,并显示出总长度。
e. 其他标注方法:除了以上常用的标注方法,CAD软件还提供了许多其他标注工具。
例如,我们可以使用垂直标注工具来标注出垂直线的长度,或者使用水平标注工具来标注出水平线的长度。
2. 注释方法注释是指在CAD图纸上添加文字和图形来解释和说明设计的特点和要求。
下面是一些常用的CAD绘图中的注释方法:a. 文字注释:文字注释是最常见和基本的注释方法。
通过选择文字注释工具,我们可以在图纸上点击鼠标来添加文字说明。
在添加文字时,可以选择字体、字号和对齐方式来使注释清晰易读。
b. 符号注释:符号注释是指在图纸上添加各种符号来表示特定的意义。
例如,我们可以使用《∆》符号来表示三角形,使用⊥符号来表示垂直等。
CAD中的尺寸标注和文字注释
CAD中的尺寸标注和文字注释CAD(计算机辅助设计)是一种广泛应用于工程设计和制图的技术。
在CAD软件中,尺寸标注和文字注释是非常重要的功能,它们可以帮助工程师和设计师准确地记录和传达设计意图。
本文将介绍CAD中尺寸标注和文字注释的使用技巧。
一、尺寸标注尺寸标注是CAD中常用的一种标注方式,它可以显示设计物体的尺寸和距离。
正确使用尺寸标注可以大大提高绘图的准确性和可读性。
1. 选择尺寸标注工具:在CAD软件中,通常有多种尺寸标注工具可供选择,如水平尺寸、垂直尺寸、径向尺寸等。
根据需要选择合适的尺寸标注工具。
2. 拉取尺寸标注线:使用尺寸标注工具选择要标注的线或边,然后拉出标注线。
标注线应该与被标注的线段垂直或水平,并且尽量不要交叉或重叠。
3. 设置尺寸线的限制条件:在拉出尺寸标注线后,CAD软件通常会允许设置一些限制条件,以确保标注的准确性和一致性。
一般可以设置尺寸线的长度、箭头的位置和大小等参数。
4. 编辑标注文字:标注线拉出后,会自动显示标注的具体数值。
可以点击标注文字进行编辑,调整字号、字体和位置等属性。
5. 复制和关联标注:在绘制中,经常需要复制和关联已有的尺寸标注。
可以使用复制命令或关联命令来实现,确保标注的一致性和准确性。
二、文字注释文字注释是CAD设计中常用的一种方式,它可以用来说明设计元素的细节、标示特殊要求或提供其他相关信息。
正确使用文字注释可以帮助其他人员理解设计意图,并能提高团队协作效率。
1. 选择文字注释工具:在CAD软件中,通常有多种文字注释工具可供选择,如单行文字、多行文字等。
根据需要选择合适的文字注释工具。
2. 拉出文字注释框:使用文字注释工具,在需要添加注释的位置点击,然后拉出文字注释框。
文字注释框的大小和形状可以根据需要进行调整。
3. 编辑文字注释:在文字注释框中输入需要的文字内容。
可以使用CAD软件提供的编辑工具设置文字的字体、大小、对齐方式等属性。
4. 文字注释的对齐和位置:文字注释的对齐和位置是保持图纸整洁和可读的重要因素。
CAD尺寸标注细则规范
CAD尺寸标注细则规范在CAD(计算机辅助设计)绘图中,尺寸标注是至关重要的一环。
准确、清晰、规范的尺寸标注不仅能够传达设计意图,还能方便生产制造和施工安装,减少误解和错误。
为了确保尺寸标注的质量和一致性,以下是一些详细的 CAD 尺寸标注细则规范。
一、尺寸标注的基本要求1、准确性尺寸标注必须准确无误,反映出实际物体的真实尺寸。
任何偏差都可能导致制造或施工中的问题。
2、清晰性标注应清晰可读,避免模糊、重叠或难以理解的标注。
使用适当的字体大小和线条粗细,确保在打印或查看时都能清晰显示。
3、完整性所有必要的尺寸都应标注出来,不应遗漏关键尺寸。
同时,尺寸标注应能够完整地描述物体的形状和大小。
4、合理性标注的位置和布局应合理,便于阅读和理解。
避免在复杂的区域标注过多尺寸,导致混乱。
二、尺寸标注的组成要素1、尺寸线尺寸线用于表示尺寸的度量范围,通常是一条细实线。
尺寸线应平行于被标注的线段,两端带有箭头。
2、尺寸界线尺寸界线从被标注的物体引出,垂直于尺寸线,通常也是细实线。
3、尺寸数字尺寸数字表示物体的实际尺寸,应清晰、准确、水平地书写在尺寸线上方或中断处。
4、箭头箭头用于指示尺寸的起止位置,通常为实心箭头,大小适中,形状规范。
三、尺寸标注的类型1、线性尺寸标注用于标注直线段的长度,如水平、垂直或倾斜的线段。
2、直径尺寸标注用于标注圆形物体的直径,符号为“Φ”。
3、半径尺寸标注用于标注圆形物体的半径,符号为“R”。
4、角度尺寸标注用于标注角度,单位通常为度(°)。
四、尺寸标注的标注方法1、水平和垂直尺寸标注尺寸线应与被标注的线段平行,尺寸数字应位于尺寸线上方,字头朝上。
对于水平尺寸,数字应在尺寸线的上方且字头朝左;对于垂直尺寸,数字应在尺寸线的左侧且字头朝上。
2、倾斜尺寸标注当标注倾斜线段的尺寸时,尺寸线应与被标注的线段平行,数字的方向应按照实际情况进行调整,以保证清晰可读。
3、直径和半径尺寸标注直径尺寸标注时,在尺寸数字前加注“Φ”;半径尺寸标注时,在尺寸数字前加注“R”。
如何在CAD中进行尺寸标注操作
如何在CAD中进行尺寸标注操作CAD是一种广泛应用于工程设计和建模的电脑辅助设计软件。
在CAD软件中,尺寸标注是一个重要的操作步骤,能有效地表达设计图纸的各个尺寸信息。
本文将介绍如何在CAD中进行尺寸标注操作。
1. 打开CAD软件并加载设计文件。
在CAD菜单栏中选择“打开”,浏览并选择所需文件,并点击“打开”按钮。
2. 确定标注的尺寸单位。
在CAD软件中,我们可以使用不同的尺寸单位,例如英寸、毫米、厘米等。
在CAD菜单栏中选择“格式”,然后选择“单位”,在弹出的对话框中选择所需的尺寸单位。
3. 进行尺寸标注。
在CAD软件中,我们可以使用多种方式进行尺寸标注,下面是其中的两种常用方法:a. 使用“标注”工具栏。
在CAD软件的工具栏中,找到“标注”工具栏并点击打开。
在“标注”工具栏中,可以找到各种尺寸标注选项,例如水平尺寸、垂直尺寸、半径尺寸等。
选择需要使用的尺寸标注类型,然后选择需要标注的对象,如线段、圆弧等。
根据需要在设计图纸上进行尺寸标注。
b. 使用命令行输入。
在CAD软件的命令行中输入“DIM”,然后按下回车键。
在弹出的对话框中,选择需要使用的尺寸标注类型,然后选择需要标注的对象。
按照命令行提示完成尺寸标注的操作。
4. 设置尺寸标注的样式。
在CAD软件中,我们可以根据需要设置尺寸标注的样式,例如文字的字体、大小、颜色等。
在CAD菜单栏中选择“格式”,然后选择“字体”,在弹出的对话框中进行相应的设置。
5. 编辑和调整尺寸标注。
在CAD软件中,我们可以对已标注的尺寸进行编辑和调整,以适应设计需求的变化。
选中需要编辑的尺寸标注,右键点击并选择“编辑”选项。
根据需要在弹出的对话框中进行相应的修改和调整。
尺寸标注在CAD软件中起到了非常重要的作用,它能够清晰地表达设计图纸的各种尺寸信息,从而指导工程师和制造商进行准确的生产和制造。
通过以上的操作步骤,我们可以在CAD中轻松地进行尺寸标注,提高设计效率和准确性。
CAD制图中的尺寸标注方法
CAD制图中的尺寸标注方法在CAD制图中,尺寸标注是非常重要的一部分,它能够表达图纸上物体的准确尺寸,方便工程师或设计师进行后续的测量和制作。
下面将介绍几种常用的CAD制图中的尺寸标注方法。
1. 直接尺寸标注法直接尺寸标注法是最常用的一种方法,并且也是最基础的一种。
在绘制物体时,可以通过选择两个端点或其他特定的图形实体来进行尺寸标注。
以直线为例,通过选择直线的两个端点,然后输入尺寸数值,就可以在直线上标注出准确的尺寸。
这种方法简单易行,适用于大部分情况。
2. 基础线标注法基础线标注法是一种更加灵活的尺寸标注方法,它使用了基础线来标注物体的尺寸。
基础线可以是直线、半径、直径等。
在绘制物体时,可以通过选择两个基础线端点,然后输入尺寸数值,即可标注出准确的尺寸。
与直接尺寸标注法相比,基础线标注法可以更好地适应各种复杂的图形。
3. 连续标注法连续标注法是一种快速且高效的尺寸标注方法。
在使用这种方法时,只需选择一个起始点,然后依次选择需要标注的物体的端点,CAD软件会自动计算并标注出相应的尺寸。
这种方法适用于标注一系列相同间距或相同尺寸的物体,如零件的孔距、螺纹的节距等。
4. 余量标注法余量标注法是指在标注尺寸时,考虑到工艺等因素,对尺寸进行适当的增加或减小。
通过余量标注,能够确保物体在制造和装配过程中具有合适的尺寸,以避免因尺寸过大或过小而引起的问题。
在CAD制图中,可以通过选择相应的尺寸标注命令,并输入正负余量数值来实现余量标注。
需要注意的是,在进行尺寸标注时,应尽量使用清晰且易读的字体和适当的尺寸大小,以确保标注在图纸上清晰可见,并且不会与其他标注混淆。
此外,在标注尺寸时应遵守一定的规范,如使用横线表示尺寸线、通过箭头指示尺寸方向等。
总结起来,CAD制图中的尺寸标注方法主要包括直接尺寸标注法、基础线标注法、连续标注法和余量标注法。
根据具体的绘图需求和要标注的物体形状,可以选择合适的标注方法。
通过准确标注尺寸,能够提高绘图的精确度,为后续的制作和测量工作提供准确的参考。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
(2)在设置打印样式时,选monchrome.ctb。
主单位(设置精度)
难点:尺寸公差的标注
形位公差不在此处标注!
四、尺寸标注的更改与修改
该命令用来进行替换所选择的尺寸标注的样式。 标注菜单/标注更新。 Note:
在执行该命令前,先将需要的尺寸样式设为当前 样式; 输入命令后,选择对象,回车确认。命令结束后, 所选择的尺寸样式变为当前的样式。
如何修改尺寸文本?
打印步骤:
设置打印机/绘图仪
设置纸张大小和方向 选取打印范围、居中
预览
确定即打印
文件菜单/页码设置管理器
在审阅草图时,一般不需要精确的比例,在打印比例设 置中选“布满图纸”进行打印。 如要设置精确的比例,在打印比例设置中,应取消其勾 选。根据图纸的尺寸设置适当的一种图纸空间环境,模拟图纸页 面,提供直观的打印设置。布局显示的图形 与图纸页面上打印出来的图形完全一样。
(1)单击布局1按钮,进入图纸空间。图中最外的长方形 为图纸,虚线长方形框内为可打印区域, 框外为不可打 印区域,内部小长方形为视口线。
图纸
打印 区域 视口线
(2)右键单击布局1,选“页面设置管理器”。 单击“修改”按钮,设置打印机、图纸尺寸、打 印偏移、图纸方向。点确定退出。
尺寸公差标注
方法1:
使用特性命令标注公差。 先选定一种标注样式标注尺 寸,然后选中该尺寸,单击 特性按钮,弹出特性对话框。 选定公差选项 选定公差形式、公差精度、 填入上下偏差。
方法2:
需新建尺寸样式,否则全部尺寸均标有相同尺寸公 差。
中
形位公差标注
形位公差显示特征的形状、轮廓、方向、 位置和跳动的偏差。
§18-7
图形打印
Autocad提供了2个设计环境: MODEL空间& PAPER空间
三维环境、用于 设计和绘图,也 可打印输出
二维环境、用于打印 输出,用布局来表达
图形窗口底部进行两者切换 两者均可用于打印输出
一、在模型空间打印
FILE菜单/ PLOT 标准工具条上PLOT按钮 命令行键入 PLOT 命令行键入 PRINT
圆弧型
半径型(<=半圆)
直径型(>半圆)
角度型
尺寸线为弧线
我国制图国家标准规定:角度值必须水平书写。
引线标注
应用:图形说明、装配图中零件编号等
单击标注\引线,在命令行输入S 打开“引线设置对话框” 可设置末端
如何将末端的箭头修改为点? 单击右键/特性,直线和箭头选项中修改末端。 如何修改末端点的大小? 单击右键/特性,直线和箭头选项中可修改末端 点大小。
§18-6
尺寸标注
尺寸是工程图中不可缺少的内容,工程图 中的图形只能表示工程形体的形状,而大 小是靠尺寸来说明的。
要求:正确、完整、清晰
一、尺寸标注组成要素
二、尺寸标注的类型
长度型
圆弧型
角度型
引线标注
尺寸公差标注 形位公差标注
长度型
水平型 垂直型 对齐型 基线型 连续型
(3)进入图纸空间,单击长方形视口线,这时出现夹点, 按<Delete>键将视口删除。 (4)新建一图层,设置线宽为0.7mm,并置为当前层,画 一矩形图框。 对于不需要装订的图纸,图框距离纸边距离为10mm, 如果是A4图纸297X210,则图框长宽为297-20mm, 21020mm。 命令:rec 指定第一个角点:10,10 指定另一个角点:@277,190
(5)重建视口
打开视口工具条
单个视口
单击单个视口; 选择刚绘制的矩形图框 即可。
在视口内双击,则图纸按钮变成了模型按钮。 视口线加粗,这时可对图形进行编辑。主要是 移动命令调整图形位置,标注或修改标注等。
(6)单击打印按钮,打开打印-布局对话框,确定即可打 印。
Note: 绘图时,为了醒目,常常用各种色彩。
(1)标注尺寸时,在提示后输入:T
可直接修改尺寸文本,或加特殊符号
%%c –Ø %%p-± %%D-°
%%c43%%p0.02
(2) 命令行输入:DDEDIT 或 修改菜单/对象/文字:文字格式修改 对话框 示例:
(3)双击尺寸或右键单击/特性:进入属性 窗口/文字替代 45%%d------45°
添加形位公差的步骤 1 “标注”菜单/“公差”。 2 在“形位公差”对话框 中输入公差值并修改符号。
单击“符号”方框,弹出 特征符号对话框,选择 符号。自动回到形位公 差对话框,填写公差值。
Note:标注样式中文本高度直接关系到形位公差 中字体大小。
三、尺寸标注样式的设置
重点:
文本(设置文字样式、大小等)
