使用MPLAB烧写PIC单片机程序步骤(自己写的)
pickit2编程方法
pickit2编程方法Pickit2编程方法Pickit2是一款常用的微控制器编程器，用于对PIC系列微控制器进行编程。
本文将介绍Pickit2的编程方法，帮助读者更好地使用该工具。
一、准备工作在使用Pickit2之前，我们需要准备以下材料：1. 一台装有Windows操作系统的电脑；2. 安装好MPLAB IDE软件；3. 一根USB数据线；4. 需要编程的PIC微控制器芯片。
二、连接硬件设备1. 将Pickit2与电脑通过USB数据线连接好；2. 将Pickit2与PIC微控制器芯片连接，确保连接正确并稳固。
三、打开MPLAB IDE软件1. 打开MPLAB IDE软件，点击菜单栏上的“File”选项，选择“New Project”，新建一个工程；2. 在弹出的对话框中选择“Microchip Embedded”文件夹下的“Standalone Project”，点击“Next”；3. 选择适合的设备系列和型号，点击“Next”；4. 选择合适的编译器，点击“Next”；5. 设置工程的名称和存储路径，点击“Finish”完成工程的创建。
四、配置编程器1. 在MPLAB IDE软件中点击菜单栏上的“Configure”选项，选择“Select Device”；2. 在弹出的对话框中选择对应的PIC微控制器芯片型号，点击“OK”；3. 点击菜单栏上的“Configure”选项，选择“Select Programmer”；4. 在弹出的对话框中选择“PICkit 2”，点击“OK”；5. 点击菜单栏上的“Configure”选项，选择“Programmer”，再选择“PICkit 2”；6. 在弹出的对话框中点击“Apply”进行配置。
五、编写代码1. 在MPLAB IDE软件中点击菜单栏上的“File”选项，选择“New”；2. 在弹出的对话框中选择“main.c”文件类型，点击“OK”；3. 在代码编辑器中编写相应的C语言代码。
ICD3给PIC单片机烧录hex档文件
ICD3给PIC单片机烧录hex档文件一、打开MPLAB IDE软件。
图1图2二、点击“File->import”导入要烧录的hex档。
图3图4三、导入后如图5.图5中红色圈内表示hex档已经被导入，且导入的路径也可以看的到。
图5三、点击“Programmer->slecte programmer->MAPLAB ICD3”即选择烧录工具为ICD3，如图6。
图6四、将ICD3与电脑连接上，连接成功后如图7红色圈内所示“MPLABICD 3 Connected。
”表示连接ICD3成功。
图7五、对烧录CPU进行选择。
点击“Configure->Slecte Dvice”弹出图9画面。
在“Dvice”下拉菜单中选择要烧录的CPU型号。
这里以“dsPIC33FJ64GP804”为例。
图8图9六、将要烧录的装置与ICD3连接，点击“Programmer->Setting”弹出图10设置对话框。
点击“Power”,画面如图11。
圈内打钩。
电压根据CPU的类型选择，这里以3.3V的CPU为例选择3.25V电压点击确定这时ICD3为装置供电为3.25V。
画面如图12圈内表示软件已经识别到了待烧录的CPU。
图10图11 图12图13七、烧录前先将CPU内的原有程序擦除才可以准确的烧录程序。
点击图14红色圈内的图标擦除CPU中的程序，再点击绿色圈内图标烧录程序。
图14图15擦除成功（a）(b)图16烧录完成八、如图16所示烧录完成。
点击图17中的圈内图标将该工作空间保存下来，给同一型号CPU烧录程序的话下次打开存储的工作空间后即“PIC_download.mcw”后给装置供电无需其他设置就可以给CPU烧录程序。
图17 图18图19 图20。
PIC单片机——点亮一个流水灯（含程序）

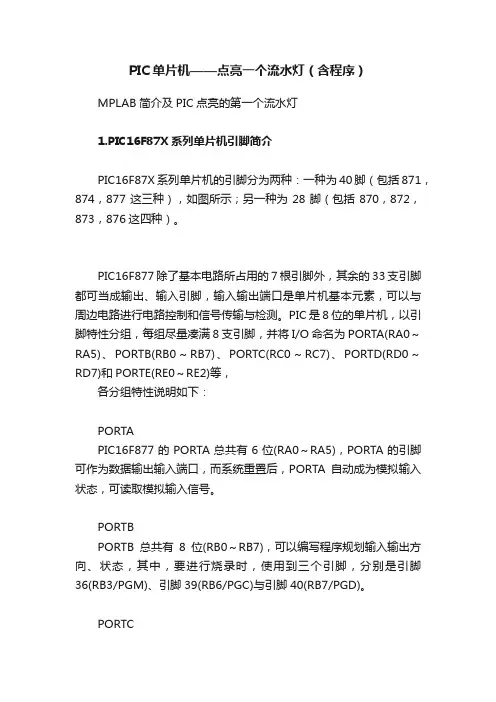

PIC单片机——点亮一个流水灯（含程序）MPLAB简介及PIC点亮的第一个流水灯1.PIC16F87X系列单片机引脚简介PIC16F87X系列单片机的引脚分为两种：一种为40脚（包括871，874，877这三种），如图所示；另一种为28脚（包括870，872，873，876这四种）。
PIC16F877除了基本电路所占用的7根引脚外，其余的33支引脚都可当成输出、输入引脚，输入输出端口是单片机基本元素，可以与周边电路进行电路控制和信号传输与检测。
PIC是8位的单片机，以引脚特性分组，每组尽量凑满8支引脚，并将I/O命名为PORTA(RA0～RA5)、PORTB(RB0～RB7)、PORTC(RC0～RC7)、PORTD(RD0～RD7)和PORTE(RE0～RE2)等，各分组特性说明如下：PORTAPIC16F877的PORTA总共有6位(RA0～RA5)，PORTA的引脚可作为数据输出输入端口，而系统重置后，PORTA自动成为模拟输入状态，可读取模拟输入信号。
PORTBPORTB总共有8位(RB0～RB7)，可以编写程序规划输入输出方向、状态，其中，要进行烧录时，使用到三个引脚，分别是引脚36(RB3/PGM)、引脚39(RB6/PGC)与引脚40(RB7/PGD)。
PORTCPORTC总共有8位(RC0～RC7)，除了可作为数据I/O外，还和一些特殊功能的外围电路共享引脚，例如CCP（直流马达控制）、I2C、SPI（同步串行通信电路）、UART（异步串行传输电路）等。
PORTDPORTD总共有8位(RD0～RD7)，可作一般数据I/O外，并与PSP(ParallelSlavePort)并行传输区共享。
当整体系统需要多机时，彼此可以经由并行传输区来快速传输资料。
PORTEPORTE总共有3位(RE0～RE2)，PORTE的引脚8、9、10有三种功能，除了基本I/O功能，还有模拟输入功能，而上述PORTD的并行传输区设定所需的控制引脚，如/RD、/WR、/CS等，也是属于PORTE引脚。
Mplab IDE 简明入门教程(超简洁,超给力)
本教程针对第一次接触 MPLAB IDE 的初学者！ 为了让读者能够很快入门，本教程共分为一下三部分： 第一部分：建立工程 第二部分：配置工程 第三部分：烧写程序 下面我们来看详细操作： 第一部分：建立工程 1.一次点击菜单栏的“Project”---> “Project Pizard”
2.按照类似的方法添加库文件和头文件，如下图：
3.创建源文件：点击“Files”--->“New” 。保存时路径最好放在工程所在 路径，勾选下方的 Add File To Project,如下图：
当所有文件都添加完成后就看到下图效果：
4.环境配置：点击菜单栏的“Configure”--->“Configuration Bits...” 结合实 际情况进行配置（配置前需要把图中的勾去掉，配置完后还要重新勾上才 能生效） 。
点确定后如下图：
另外两项的配置方法与上面类似。 至此，工程配置结束！ 第三部分：烧写程序 1.针对实际下载器类型的情况，这里以选择 PICkit 2 为例，如下图：
2.点击 PICkit 2 后工具栏会多出下图红框中的工具（如果单片机与电脑不相 连，就会跟下图一样是灰色） ，点击�后，再点击�： 按下面红色框操作：
之后弹出的对话框如下：
5.选择工程关联路径： 主要是要指定下图中红框里的这三项关联的路径：
要指定这三项关 联的路径
指定方法如下： 点击“New” ，在其下方就出现一个空白框，点击空白框的省略号“...” ，选择 MCC18 文件夹里的路径（ Linker-Script Search Path 对应的是 lkr 文件夹）
5.链接 Toolsuite ， 这一步是跟上一步连在一起的。 在上一步中进行工具选 择 后，如果在 Toolsuite Contents 一栏中没有出现打叉“X” （如下面的左图） ， 说明已经自动链接好，不需要再进行链接；但是如果有“X” （如下面的右 图） ，就需要进行手动链接了，点击 Browse... ，找到编译工具的安装路径 （C 环境的就是 MPLAB C18 的安装路径） 。
北京理工大学PIC单片机实验一PIC单片机集成开发环境MPLAB IDE的使用
实验一 PIC单片机集成开发环境MPLAB IDE的使用一、实验目的：1、学习使用PIC单片机集成开发环境MPLAB IDE2、学习使用在线调试和编程器MPLAB ICD2二、实验方法：1、通过运行例程来初步认识单片机的开发环境；2、利用在线调试和编程器MPLAB ICD2在集成开发环境MPLAB IDE中建立工程文件夹以及程序文本的编辑、编译连接、下载和调试，实现一组由PIC18F452控制的LED灯的点亮过程。
三．程序设计内容：1、通过改变例程1，训练对PIC18F452的编程能力。
2、参照电路板图，将例程1中的输出口作适当改变，使计数结果能够用电路板上的LED 显示出来。
四、实验步骤：1、编辑源文件并将源文件存于mcc18目录下建立的文件夹中#include <p18f452.h> /*引用p18f452的库函数*/#pragma config WDT = OFF/*关闭看门狗（watchdog timer）*/#pragma config OSC = HS/*振荡器工作模式为高速晶体/谐振器*/#pragma config LVP = OFF/*关闭低电压ICSP编程*/int counter;void main (void){counter = 1;TRISB = 0; /* configure PORTB for output */while (counter <= 15){PORTB = counter; /* display value of 'counter'on the LEDs */counter++;}}2、选择目标处理器Device：PIC18F4523、建立项目（项目名与源文件同名）4、选择项目设置选择语言工具套件：MPLAB c18c Toolsuite (mcc18.exe), 选择MPLAB C18 安装目录中头文件和函数库子目录的路径。
2016年度精品--ICD3给PIC单片机烧录hex档文件
ICD3给PIC单片机烧录hex档文件一、打开MPLAB IDE软件。
图1图2二、点击“File->import”导入要烧录的hex档。
图3图4三、导入后如图5.图5中红色圈内表示hex档已经被导入，且导入的路径也可以看的到。
图5三、点击“Programmer->slecte programmer->MAPLAB ICD3”即选择烧录工具为ICD3，如图6。
图6四、将ICD3与电脑连接上，连接成功后如图7红色圈内所示“MPLABICD 3 Connected。
”表示连接ICD3成功。
图7五、对烧录CPU进行选择。
点击“Configure->Slecte Dvice”弹出图9画面。
在“Dvice”下拉菜单中选择要烧录的CPU型号。
这里以“dsPIC33FJ64GP804”为例。
图8图9六、将要烧录的装置与ICD3连接，点击“Programmer->Setting”弹出图10设置对话框。
点击“Power”,画面如图11。
圈内打钩。
电压根据CPU的类型选择，这里以3.3V的CPU为例选择3.25V电压点击确定这时ICD3为装置供电为3.25V。
画面如图12圈内表示软件已经识别到了待烧录的CPU。
图10图11图12图13七、烧录前先将CPU内的原有程序擦除才可以准确的烧录程序。
点击图14红色圈内的图标擦除CPU中的程序，再点击绿色圈内图标烧录程序。
图14图15擦除成功（a）(b)图16烧录完成八、如图16所示烧录完成。
点击图17中的圈内图标将该工作空间保存下来，给同一型号CPU烧录程序的话下次打开存储的工作空间后即“PIC_download.mcw”后给装置供电无需其他设置就可以给CPU烧录程序。
图17图18图19图20财务工作总结ppt[财务工作总结ppt]一、合理安排收支预算，严格预算管理单位预算是学校完成各项工作任务，实现事业计划的重要前提，因此认真做好我校的收支预算责任重大，财务工作总结ppt。
实验一 PIC集成开发环境MPLAB IDE 的使用
实验一PIC单片机集成开发环境MPLAB IDE的使用一、实验目的1. 学习使用PIC单片机集成开发环境MPLAB IDE2. 学习使用在线调试和编程器MPLAB ICD2二、实验方法本次实验意旨使实验者通过运行例程1来初步认识单片机的开发环境，学会利用在线调试和编程器MPLAB ICD2在集成开发环境MPLAB IDE中建立工程文件夹以及程序文本的编辑、编译连接、下载和调试，实现一组由PIC18F452控制的LED灯的点亮过程。
三．程序设计内容#include<p18f452.h>/*引用p18f452的库函数*/#pragma config WDT = OFF /*关闭电子狗（watchdog timer）*/#pragma config LVP = OFF /*关闭低电压ICSP编程*/#pragma config OSC = HS /*振荡器工作模式为高速晶体/谐振器*/int counter;void main (void){counter = 1;TRISB = 0; /*使PROTB引脚为输入*/while (counter <= 15){PORTB = counter; /*将变量counter的值赋给PROTB引脚输出*/counter++;}}四．实验步骤1. 编辑源文件并将源文件存于mcc18目录下建立的文件夹中2．选择目标处理器点击Configure菜单中的Select Device项，在Device中选择实验用的PIC18F452芯片并点击OK按钮完成设置3. 建立项目项目名与源文件同名4. 选择项目设置选择语言工具套件：点击Project菜单中的Select Language Toolsuite项，将Active Toolsuite 下拉选择Microchip C18 Toolsuite，并将Toolsuite Contents中缺省的文件找到路径，完成后点击OK按钮。
烧写PIC16C57应用程序步骤
烧写PIC16C57应用程序步骤烧写PIC16C57应用程序分为以下步骤：1、将SUPERPRO/GH编程器与电脑进行连接。
将SUPERPRO/GH编程器的通讯端口与电脑连接，打开电源开关。
此时编程器的红色POWER指示灯亮，表示工作正常。
2、双击桌面SUPERPRO/GH图标，进入编程环境。
注：如出现通讯出错的提示框，可能因为电源或通讯端口没有接好。
应重新检查电源和通讯接口的连接，直到出现通讯成功的提示框。
3、器件选择点击文件菜单，选择“器件”菜单中的“选择器件”选项，出现选择器件提示框。
在提示框中左侧选择厂商名称：Microchip,右侧选择器件名称：PIC16C57C，点击确定即可。
4、装入程序原文件。
点击文件菜单，选择“装入文件”选项，出现装入文件提示框。
此时可选择需要烧写的程序，SCR.HEX文件，点击确定。
注：一般情况下文件都已选择好，只需进行以下烧写步骤即可。
5、将PIC16C57芯片放置在编程器中。
芯片放在编程器的插槽中，底端对齐，缺口朝上，扳下固定开关将芯片固定。
（可参照编程器插槽旁的图示）。
6、对PIC16C57进行编程。
在编程环境中，点击“查空”图标，可直接进入“器件操作”菜单，对芯片进行查空操作。
注：如芯片存储器内为空，表示芯片还没有写进任何程序，编程器发出单音“嘀”，否则表示已经有程序存在，发出“嘀嘀嘀”声。
查空完毕后，在“器件操作”菜单中选择“Program”，点击“确定”，对芯片进行编程操作。
如编程器发出“嘀”，表示程序装载成功，发出“嘀嘀嘀”表示在装载程序过程中出现错误。
编程完毕后，选择“Blank_check”（查空），点击“确定”，确定程序是否烧写进芯片。
7、编程完毕。
扳开固定开关，取出芯片，即可对下一芯片进行编程操作。
PIC单片机实验指导书
实验一MPLAB IDE系统使用向导一、启动MPLAB IDE启动MPLAB IDE有两种方式：（1）Start>Programs>Microchip>MPLAB IDE 7.41>MPLAB IDE。
(不同版本的MPLAB IDE软件可能路径名称会略有不同。
)（2）双击桌面上的MPLAB IDE 图标二、创建源文件选择File（文件）>new…（新建），出现一个文本编辑窗口，在该窗口中输入以下汇编语言源程序先创建文件夹F:\myprj，然后将上面输入的源程序保存该文件夹，注意文件的扩展名为asm，这里我们将它保存为exam1.asm：文件保存后，我们发现源程序编辑窗口中的程序被着上了各种颜色，这些颜色能帮助我们更好地阅读源程序，快速发现输入有误的指令：三、创建项目项目是将文件组织起来以便进行编译和汇编的方式。
选择Project（项目）>new…（新建），出现New Project（新项目）对话框：在New Project（新项目）对话框中，我们将这个示例项目命名为MyPrj，使用Browse 按钮，将项目放在名为D:\myprj的文件夹中。
单击OK按钮，在MPLAB IDE 界面上我们会看到已创建项目的的项目窗口，如下图：四、给项目节点添加文件源文件是必须添加的。
其他文件，如头文件、库文件、链接描述文件，视项目的具体情况可加可不加。
在本实例中，只添加一个源文件exam1.asm，在左边的项目窗口中找到Source Files节点，在其上点鼠标右键，在弹出的快捷菜单中选Add Files（如上图所示）。
双击要添加的文件exam1.asm，或单击要添加的文件exam1.asm，然后点“打开”按纽：文件添加成功后的项目窗口如下，Source Files节点下已经添加了文件 exam1.asm五、编译文件选择Project>Build All 或在项目窗口中的项目名称上点击右键，并从弹出菜单中选择“Build All”。
PIC单片机烧录教程
1.PIC单片机的开发编译环境主要有两个，一个是旧版的 MPLAB IDE ，一个是新
版的 MPLAB X IDE
2.对于老版本MPLAB IDE ，双击运行打开后，连接上kit3或者ICD3等仿真烧录
器，在下图红圈处单击选中
3.这时，会有一个弹框跳出，点击“OK”,不用理睬
4.接着点击下图圈中的“Settings”
5.然后，下图红圈处，单击选中，使能KI3给烧录芯片供电，然后单击确定，随后
还有一个弹框出现，点击“OK”，忽略即可
6.接着，如下图所示，红圈处的文字提示表示烧录芯片供电成功，接下来单击红箭
头所指按钮，便能实现程序烧录了
7.新版本环境烧录办法，双击运行MPLAB X IDE
编译好相关代码后，打开其配套的烧录软件，见下图：
8.A处选择正确的芯片，B处找到烧录文件 **.hex的所在位置
9.然后，在下图圈中的地方单击
10.进入如下界面，并在输入框中输入默认密码“microchip”
11.然后，点击Log on，进入后，单击下图圈中的按钮，并勾选前头所指，即允许了
kit3等烧录器对目标烧录芯片的供电：
12.接着单击下图所示圈中的按钮，并单击箭头指向的地方，即可连接上kit3
13.可能会出现警告弹框，点击OK即可，然后，单击下图圈中的按钮，先后会出现
两个红框圈中的类似文字提示信息，表示最终烧录成功
14.。
8 MPLAB IDE烧写程序
手把手教你学PIC单片机C语言教程第8课（MPLAB IDE烧写程序）选择PICKIT2作为调试器1．选择Debugger>Select Tool>PICKit2。
Debugger菜单会显示可用的其它调试选项。
同时，Output窗口会打开显示连接信息：完成调试器的设置1．选择Debugger>Settings设置PICkit2操作。
单击“Connect on Startup”（启动时连接）复选框使能自动连接功能，本项选中的好处是连接这个操作系统会自动执行，不用手工执行，比较方便。
你也可以单击“Program after a successful build”（编译成功后自动烧写）复选框使能编译成功后自动烧写功能；单击“Run after a successful program”（烧写成功后自动运行）复选框使能烧写成功后自动运行功能。
这两项选中的好处是烧写、运行这二个操作系统会自动执行，不用手工执行，比较方便，但自动执行有的时候也会带来另外的麻烦，所以这两项我们暂时不选。
选项不用管它们，设置好后单击确定。
如果在选择PICkit2作为调试工具时，没有设置成自动连接，则选择Debugger>Connect现在进行连接。
Output窗口中将会显示连接状态。
根据MPLAB IDE软件的版本或选定器件，可能会显示一条消息，指出固件（PICkit2操作系统）需要更新。
MPLAB IDE会自动安装新的固件。
版权声明：（部分资料图片来源网络）1、本教程为慧净电子会员整理修改，欢迎网上下载、转载、传播、免费共享给各位单片机爱好者！2、该教程可能会存在错误或不当之处，欢迎朋友们指正。
3、未经协商便做出不负责任的恶意评价(中评,差评)，视为自动放弃一切售后服务的权利！4、我们的产品收入一部分是赠送给慈善机构的,以免影响到你的善心.大家好,才是真的好（双方好评）。
下面是有缘人看的，谢谢理解善有善报，恶有恶报，不是不报，时候未到。
PIC单片机建立项目步骤
1、安装打开MPLAB软件，点击file--->new--->输入要写入的程序如下：//#include <p18cxxx.h>#include <p18f4520.h>#pragma config WDT=OFF//关闭看门狗#define uint unsigned intvoid delay (uint m)//延时函数1S{ uint x,y;for(x=m;x>0;x--)for(y=1000;y>0;y--);}void main (void){TRISB = 0;//设置B口为输出口while (1){PORTB=0;// 重置leddelay (2);TRISB=1; //使其为高组态，PORTB=0xff;两者功能相同delay (2);}}2、点击保存--->另存为，以保存在桌面为例，新建一个文件夹，命名为lesson_1_LED(注意：此文件夹名称只能为英文，否则新建的.c文件无法保存),双击打开如下图2-1，在”文件名（N）”中将Untiled改为LED_1.c，成功后会显示如下图2-2。
说明LED_1.C 文件已经建立完成。
图2-1图2-23、新建工程项目：点击Project--->Project Wizard--->单击出现Welcome--->下一步--->Device--->PIC18F4520--->下一步--->如图3-1--->下一步--->CNPF--->选择文件夹-->命名为lesson_1_LED.mcp保存-->下一步-->下一步-->完成。
4、将C文件添加到工程中如图:5、将MMCC18挂在到Linker Script中：添加文件如图:右击选择C盘根目录C:\MCC18\lkr\18f4520.lkr，使用什么芯片就挂在那个型号。
pic18f13k50编程
pic18f13k50编程18F13K50是一款由Microchip Technology Inc.推出的8位微控制器。
作为一款经典的单片机，它具备强大的功能和丰富的外设资源，被广泛应用于嵌入式系统开发领域。
本文将以"pic18f13k50编程"为主题，逐步介绍如何进行PIC18F13K50的编程，并探讨其特性和应用。
第一步：准备开发工具在开始进行PIC18F13K50的编程之前，我们需要准备一些基本的开发工具。
首先，我们需要一台Windows操作系统的计算机，然后下载并安装MPLAB X IDE集成开发环境，该环境被广泛应用于PIC单片机的开发。
此外，我们还需要一台PICkit 3编程器，用于将编写好的程序烧写到PIC18F13K50单片机中。
最后，我们需要一块PIC18F13K50开发板，用于连接PIC单片机和计算机，并提供相应的输入输出接口。
第二步：编写程序打开MPLAB X IDE集成开发环境，在主界面上选择"File"选项，然后点击"New Project"，创建一个新的项目。
在弹出的窗口中，选择"Microchip Embedded"作为项目分类，并在"Device"栏中搜索"pic18f13k50"，选择相应的单片机型号。
然后，指定项目名称和存储路径，并点击"Next"。
在下一个窗口中，选择编译器类型为XC8，并点击"Finish"完成项目的创建。
接下来，在项目中创建一个新的源文件。
右键点击项目名称，选择"Add New"，然后选择"C源文件"。
为源文件命名，然后点击"Finish"。
在编写程序之前，我们需要了解一些PIC18F13K50的编程特性。
PIC18F13K50拥有128字节的RAM和2048字节的闪存。
pickit3烧录步骤
pickit3烧录步骤
1打开MPLAB程序
2 MPLAB开启界面
3导入HEX代码File->Import
弹出“打开”选择A-5703410c.HEX，单击“打开”
4 选择Programr->Pickit 3
单击”ok”，
选择Programr->Setting Nhomakorabea弹出对话框
单击“Power”，勾选5V
单击Calibration Memory，勾选
单击“确定”。
弹出对话框
单击OK。弹出对话框点击OK。输出显示如下：
设置完毕。
开始烧录：
1压上顶针，点击擦除提示如下，表示已擦除。
2 单击。
烧录成功。
烧录不用，退出程序。
点击这个图标的绿色按键。再Programr->none ，才可以拔下PICkit 3
MPLABIDE使用方法
MPLAB IDE的使用方法1、新建一个工程打开MPLAB IDE，点击“Projec t”→“Project Wizard”,出现如下窗口：点击“下一步”，出现如下窗口：这一步要选择器件，本实验用的的PIC18F452单片机，所以我们选择PIC18F452；选完后点击“下一步”，出现以下窗口：这一步要选择编程语言，如果用汇编语言编程，则选择“Microchip MPASM Toolsuite”；如果用C语言编程（前提是必须安装C18编译器），则选择“Microchip C18 Toolsuite”；单击“下一步“，进入下面的窗口：这一步要为新建的工程命名并确定存放路径。
点击“Browse“，如下图：文件名为“new“，存放路径”E:\myproject\new\new“，单击”保存“，如下图：也可以直接输入工程名和存放路径。
之后单击“下一步“，进入下面的窗口：这一步可以将已经编辑好的源文件添加到新建的工程里面，但也可以不添加，直接点击“下一步”，这相当于创建一个空白的工程。
这里直接点击“下一步”，如下图：这是汇总窗口，可以检查上面各个选项的设置是否正确；若检查准确无误，则点击“完成”，这样就成功新建了一个空白的工程。
2、编辑源文件单击“File”→“New”或单击快捷菜单即可新建一个空的源文件。
输入C 语言源代码，如下图：点击“File”→“Save”或单击快捷键保存，如下图：保存路径应选择刚才新建的工程，这里保存文件名定为new.c，然后点击“保存”。
如果保存成功，则源代码里面的关键字会高亮显示，如下图：把源文件添加到工程里面，如下图：鼠标放在“Source Files”上，单击右键，选择“Add Files”。
点击“Add Files”后，出现下面的窗口：选择刚才编辑好的源程序new.c，单击“打开”。
这样源程序就成功添加到工程里面了。
添加成功后如下图所示。
3、编译编译前先要设置编译环境。
PIC单片机hex文件烧录方法
PIC单片机文件烧录方法1. 把需要烧录的单片机正确的放入烧录座中，并将烧录座与PICKit3编程器相连，之后将PICkit3编程器连接好在电脑上，打开MPLAB IDE v8.92软件，如图1所示：图12.选择需要烧录的器件，依次选择Configure——Select Device，选择PIC12F1840- PIC12F1822器件，选择后点击OK,如图4,5所示：图4 选择器件，Configure选择PIC12F1840器件选择PIC12F1820器件选择后，点击OK图53.连接PICkit3编程器，依次选择Programmer——Select Programmer——PICkit3如图6所示，选择PICkit3编程器图64.给单片机上电，依次选择Programmer—Settings——Power,勾选Power target circuit from PICkit3,并将电压值调到4.5V,单击确认，如图A,B所示：若出现如图7所示的界面，则表示与PICkit3编程器连接成功，若没有出现此界面，则表示没有连接上。
图A勾选此项，给单片机上电图B图75.加载双摄像头单片机hex文件烧写的.hex，依次选择File——Import,选择所需的烧写的.hex文件，如图2，3所示：图2加载hex文件，File——Import 表明连接成功选择所需的烧写的.hex图36.连接成功后，如何8所示，这时把单片机放在烧座上（方向不要搞错），点第一个图标，烧录程序，烧录成功后出现如图9所示的界面。
点第一个图标，标烧录程序图8显示此字样，表明烧录成功图97.把单片机取出来，再放入新单片机重复第6步操作。
PICKIT2烧写器使用说明书
programmer�none ;然后拔掉pickit2与数据线的连接
三．供电设备
KIT2可以给目标板提供电源，但是请注意：KIT2的电压由电脑USB电
源获得，由于电脑的USB输出电压不会很高，以及电流不够大，如果目标
板上有接大电流的器件，请选择外部独立电源给目标板供电，否者会造成
2、连接KIT2：Programmer--》Select Programmer--》Pickit 2
3、下载操作系统：Programmer--》DownloadOS选择打开，过个10秒
左右操作系统下载完毕。
在连有目标板的Leabharlann 况下，正常情况会出现在没有连接目标板时出现
接上目标板，点击programmer—》Connect;便可出现正常提示。
connect）--》再插入USB线（等待“叮咚声”1次的发生）--》联机
（programmer--》connect）--》OK！
正确的操作是：
在拔出USB线前，将programmer或debugger选择为None可避免这个
提示。具体作：（Programmer--》SelectProgrammer--》None）或（debugger-
-》Select tool--》None）
四：利用kit2进行烧写操作步骤如下
1、选择芯片：Configuer--》Select Device
2、联机：Programmer--》Select Programmer--》pickit 2
3、导入Hex烧写文件：File--》Import（选择烧写文件）
PICKIT2烧写器使用说明书
安装KIT2驱动前，请先安装MPLAB IDE软件
使用MPLAB烧写PIC单片机程序步骤（自己写的）
使⽤MPLAB烧写PIC单⽚机程序步骤（⾃⼰写的）
步骤：加载⽂件------选择单⽚机型号-------选择烧写器--------连接器件--------烧写程序
1、加载⽂件
选择软件界⾯左上⾓“File”选项；
弹出下拉选项框，选择“Import”选项，弹出对话框；
在“查找范围”中选择要烧写⽂件的路径，然后选择要烧写的后缀为.hex的⽂件，再点击右下⾓“打开”按钮
2、选择单⽚机
选择软件界⾯第⼀⾏第⼋个“Configure”选项；
弹出下拉选项框，选择“Select Device”选项，弹出对话框，在Device选项的下拉框中选择所要烧写的单⽚机型号；
3、选择烧写器
选择软件界⾯第⼀⾏第六个“Programmer”选项；
弹出下拉选项框，选择“Select programmer”选项，弹出右拉选项框，选择第4项“PICkit_3”；
硬件连接好后，继续操作以下步骤：
4、连接器件
再次选择软件界⾯第⼀⾏第六个“Programmer”选项；
在此次下拉框中点击“Reconnect”选项
5、烧写程序
点击第⼀个图标。
