自攻螺丝常用规格
自攻螺丝规格尺寸表
自攻螺丝规格尺寸表自攻螺丝规格尺寸对于建筑、家具、机械设备等领域的制造和装配来说，是非常重要的。
螺丝作为连接材料，负责固定和支撑各种构件，其规格尺寸对于整个结构的稳固性和可靠性起着关键作用。
下面将介绍一些常见的自攻螺丝规格尺寸及其适用领域。
首先，我们来看一下自攻螺丝的标准尺寸。
常见的自攻螺丝有M2.2、M2.6、M3、M3.5、M4、M4.5、M5等规格尺寸。
其中，M表示公制螺纹，后面的数字表示直径大小。
这些尺寸通常会有不同的螺纹长度供选择。
接下来，我们来了解一下各种尺寸的自攻螺丝的适用领域。
M2.2和M2.6尺寸的自攻螺丝通常用于电子产品、小型机械设备和眼镜等微小尺寸的装配。
M3和M3.5尺寸的自攻螺丝适用于家具、木制工艺品以及大部分的机械装配。
M4和M4.5尺寸的自攻螺丝适用于较大的机械设备、家具和建筑结构的装配。
M5尺寸的自攻螺丝通常用于大型机械设备、汽车和工程施工等领域。
在选择自攻螺丝的规格尺寸时，需要考虑以下几个因素：首先是螺纹长度。
螺纹长度应根据实际需要选择，太短可能无法牢固地固定构件，太长则可能损坏被连接材料。
其次是螺纹类型。
常见的螺纹类型有全螺纹和半螺纹。
全螺纹的牢固性更好，适合用于结构要求较高的场合，而半螺纹则更适用于连接较薄的材料。
此外，螺丝头形状也是需要考虑的。
常见的螺丝头形状有槽头、十字头、外六角头等。
选择合适的螺丝头形状能够提高装配效率和便利性。
在使用自攻螺丝时，还需注意以下几点：首先，螺丝需要正确选择并使用螺丝刀或螺丝批进行装配。
过大或过小的工具都会导致装配不紧固或者损坏螺纹。
其次，要根据被连接材料的特点确定合适的预钻孔直径。
预钻孔的作用是避免材料开裂或者螺丝进入困难。
另外，需要正确选取螺丝的材质。
不同的材质有着不同的强度和抗腐蚀性能，在不同的环境和使用条件下可能会有不同的表现。
最后，使用螺丝时要确保施力均匀，避免过度紧固。
过度紧固会导致扭矩过大，甚至卡断螺丝。
总之，了解自攻螺丝的规格尺寸以及适用领域对于制造和装配工作来说是非常重要的。
自攻螺丝规格尺寸表3篇

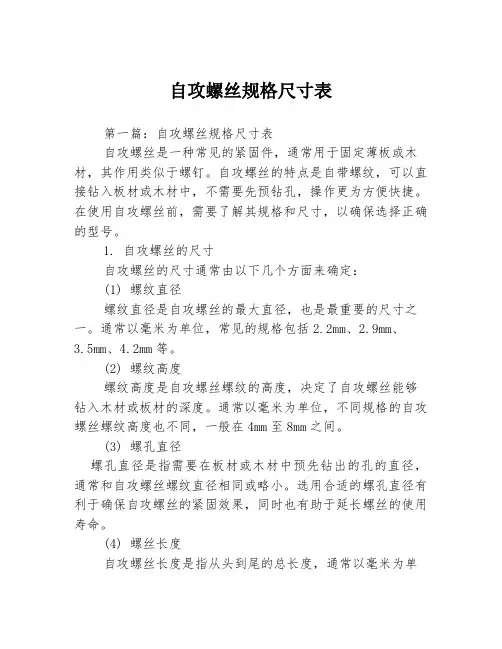

自攻螺丝规格尺寸表第一篇：自攻螺丝规格尺寸表自攻螺丝是一种常见的紧固件，通常用于固定薄板或木材，其作用类似于螺钉。
自攻螺丝的特点是自带螺纹，可以直接钻入板材或木材中，不需要先预钻孔，操作更为方便快捷。
在使用自攻螺丝前，需要了解其规格和尺寸，以确保选择正确的型号。
1. 自攻螺丝的尺寸自攻螺丝的尺寸通常由以下几个方面来确定：(1) 螺纹直径螺纹直径是自攻螺丝的最大直径，也是最重要的尺寸之一。
通常以毫米为单位，常见的规格包括2.2mm、2.9mm、3.5mm、4.2mm等。
(2) 螺纹高度螺纹高度是自攻螺丝螺纹的高度，决定了自攻螺丝能够钻入木材或板材的深度。
通常以毫米为单位，不同规格的自攻螺丝螺纹高度也不同，一般在4mm至8mm之间。
(3) 螺孔直径螺孔直径是指需要在板材或木材中预先钻出的孔的直径，通常和自攻螺丝螺纹直径相同或略小。
选用合适的螺孔直径有利于确保自攻螺丝的紧固效果，同时也有助于延长螺丝的使用寿命。
(4) 螺丝长度自攻螺丝长度是指从头到尾的总长度，通常以毫米为单位。
不同的使用需求需要选择不同长度的自攻螺丝，一般从10mm到100mm都有不同规格可供选择。
2. 自攻螺丝的规格自攻螺丝的规格通常以ISO、GB等标准为依据，主要包括以下几个方面：(1) 钢号自攻螺丝通常以不锈钢为材料，钢号表示了这种不锈钢的化学成分和制造工艺。
目前常见的钢号有SUS304、SUS316等。
(2) 活动方式活动方式表示自攻螺丝的活动形式，主要有两种：自攻和攻螺。
自攻螺丝是指自带螺纹，可以直接钻入板材或木材中，而攻螺螺丝则需要先预先钻孔。
(3) 表面处理表面处理是指自攻螺丝表面的处理方式，目的是增加其防锈防腐的能力。
常见的表面处理方法有镀锌、磷化等。
(4) 用途自攻螺丝的用途属于紧固件，主要用于固定薄板或木材。
不同的用途需要选用不同规格的自攻螺丝，以达到最好的固定效果。
总之，了解自攻螺丝的规格和尺寸非常重要，在选用自攻螺丝时需要根据具体要求选择合适的型号。
国标自攻螺丝详细尺寸表m4自攻螺丝国标
国家标准螺丝规格表，螺丝牙距规格表我们螺丝行业的螺丝生产厂家，在生产制造当中，销售过程当中，服务客户过程当中，遇到客户问，什么样的螺丝规格是什么，它们的螺纹牙距是多少？那么如果有一个螺丝规格表，把螺丝螺纹牙距，螺丝种类, 螺丝各方面基本信息都用一个图表来表示，清楚，明了，简单易懂。
那么使用起来就方便多了。
下面市创固螺丝朱经理，把螺丝规格表，把螺丝螺纹牙距规格表显上，供大家方便使用，查询。
螺丝规格表a. Slotted: 一字（Minus ）b. Phillips:十字（Plus ）c. Phil-Slot: 一字/ 十字d. Hex Scoket:六角e. One Way:单向（只可锁入，不可退出）A-4: Head Code/ 头部外型.a. Flat:平头（锁入后，顶部与工作件齐平）b. Oval:色拉头c. Rou nd:圆头d. Pan:圆扁头e. Truss:大圆扁头f. Hex :六角头.A-5: Finish Code/ 外观处理.公制自攻螺丝：于品名后方直接标示Tapp ing Type.Ex: M3 x 6 -PPB, Tapp ing Type:M3自攻螺丝，6mm 长，十字，圆扁头，镀黑.螺纹规格为ST2.9 -ST6.3的六角凸缘自钻自攻螺钉一般常用规格如下:a. Z:乙n e-Plated: 镀锌b. Ni: Ni-Plated: 镀镍c. Tin-Plated:镀锡d. 乙ne Plated / Green Iridite: 镀锌绿膜处理.e. Radia nt Plated:镀五彩f. Passivate:抗氧化处理.g. Alodial Fi nish: 无外观处理公制自攻螺丝钉：于品名后方直接标示Tapp ing Type.Ex: M3 x 6 -PPB, Tapp ing Type:M3自攻螺丝钉，6mm 长，十字，圆扁头，镀黑.一般以产品别或标示，再判断为Sheet Metal或塑料部品使用.B:美规螺丝钉.a. 一般以番号标示，女口#2-56, #4-40, #6-32, #8-32, #10-24 …etc.b. 或以英制外径表示，如0.086-56, 0.112-40,0.138-32,0.164-32,0.190-24 …etc.Ex: 632 —8 -P P B:Finish Code: 外观处理规格Head Code: 头部外型Drive Code: 头部剖沟,特征型号Length Code: 螺丝钉长度Thread Code: 螺丝钉型号B-1: Thread Code: 螺丝钉型号一般常用规格如下:a. #2-56 (0.086-56): 2 番56 牙b #4-40 (0.112-40) : 4 番40 牙c. #6-32 (0.138-32) : 6 番32 牙d. #8-32 (0.164-32) : 8 番32 牙e. #10-24 (0.190-24): 10 番24 牙*** 牙为每吋之牙数.***B-2: Length Code: 螺丝钉长度美规螺丝钉长度须经换算, 才是公制mm 尺寸. 换算公式: (Length Code / 32) x 25.40 = 公制长度mmB-3, B-4,B-5 : 标示方式与公制相同.C: 英制螺丝钉:C-1: Thread Code:标示皆将分母为8, 再直接称分子之番号.Ex: 1/8 x 0.50 -PPB: 1 分牙螺丝钉x 0.50 ”长,PPBEx: 5/16 x 0.50 -PPB = 2.5/8 x 0.50-PPB : 2 分半牙螺丝钉x 0.50长,PPBEx: 5/32 x 0.50 -PPB =1.25/8 x 0.50-PPB: 1 分2 厘半螺丝钉 x 0.50 ” 长,PPBEx: 1/4 x 0.50-PPB= 2/8 x 0.50-PPB: 2 分牙螺丝钉 x 0.50 ” 长,PPB注:有时会标示粗牙或细牙. UNF:细牙：电子业较常用. UNC:粗牙:重机械结构较常用.Ex: 3/8 x 0.50 ,UNF -PPB: 3 分细牙螺丝钉 x 0.50 ”长，PPB. C-2: Len gth Code:为英吋标示，须乘以25.40换算为mm纹 牙 距 表螺 钉 规 格 表成品外径线径牙成品外径 线径距螺 丝规规格格表距类规±0.0每±).0 m 最最别格最2m英 最大2m m大小小m寸m牙国英 3.M1. 0. 1.3 1.3标 1.16 制1/8 40 3.145 03 2.704 03 8 4粗粗0市创固螺丝类别牙M1. 0. 1.6 1.6 1.42 牙5/3 32 3.945 3. 3.38。
国标自攻螺丝详细尺寸表-m4自攻螺丝国标
国家标准螺丝规格表，螺丝牙距规格表我们螺丝行业得螺丝生产厂家,在生产制造当中,销售过程当中，服务客户过程当中,遇到客户问，什么样得螺丝规格就是什么，它们得螺纹牙距就是多少?那么如果有一个螺丝规格表，把螺丝螺纹牙距，螺丝种类，螺丝各方面基本信息都用一个图表来表示，清楚,明了，简单易懂。
那么使用起来就方便多了。
下面深圳市创固螺丝朱经理，把螺丝规格表,把螺丝螺纹牙距规格表显上，供大家方便使用，查询。
螺丝规格表a、Slottｅd: 一字（Ｍinｕs ）ﻫb、Phｉlｌips：十字（Ｐlus ）c、Phil－Sｌot：一字/十字ﻫd、HeｘSｃoket：内六角e、OnｅＷay：单向（只可锁入，不可退出)ﻫA-４: Heａd Ｃode／头部外型、ﻫa、Flａｔ: 平头（锁入后,顶部与工作件齐平）b、Oｖal: 色拉头ｃ、Rouｎd：圆头d、Pａn：圆扁头e、Trusｓ: 大圆扁头ﻫｆ、Hex ：六角头、A—5:Fiｎiｓh Codｅ/ 外观处理、ﻫ公制自攻螺丝：于品名后方直接标示ＴａppinｇType、ﻫEx：Ｍ３ｘ 6 –ＰＰＢ, Tapｐing Typｅ：M３自攻螺丝,6ｍｍ长，十字, 圆扁头, 镀黑、螺纹规格为ST2、9 －ＳＴ6、3 得六角凸缘自钻自攻螺钉一般常用规格如下：ﻫa、Z：Zine—Plaｔed：镀锌ﻫｂ、Ni：Ni-Plateｄ:镀镍c、Tｉn—Ｐlａｔｅｄ: 镀锡ｄ、ZｉｎｅＰlated / Green Iridiｔｅ：镀锌绿膜处理、ｅ、Radｉａｎt Ｐｌａted: 镀五彩ﻫf、Ｐassivaｔe:抗氧化处理、ﻫg、Alｏdial Ｆiniｓh: 无外观处理公制自攻螺丝钉：于品名后方直接标示ＴappinｇTyｐe、Ｅx：Ｍ3 ｘ6 –PPB，TａｐpinｇType：ﻫM3自攻螺丝钉，6mm 长，十字,圆扁头，镀黑、一般以产品别或标示，再判断为Shｅet Metaｌ或塑料部品使用、ﻫＢ：美规螺丝钉、a、一般以番号标示, 如＃２-56,#4-40，＃6－32，＃8-32, #1０—24…ｅtc、b、或以英制外径表示,ﻫ如0、０86—56,0、112－４0 , 0、138-3２, 0、164－３2 ,0、190－2４…ｅtｃ、Ｅx: ６32 –8 –ＰＰB：FinisｈＣoｄe：外观处理规格ﻫHead Ｃｏde: 头部外型Ｄｒive Code：头部剖沟,特征型号ﻫLｅngth Code：螺丝钉长度ﻫThr ｅad Ｃｏｄe:螺丝钉型号B－1: ＴhreadＣodｅ: 螺丝钉型号ﻫ一般常用规格如下:ﻫa、＃2—５6 (0、086—56）：2 番５6 牙ﻫb＃4-40（0、112-40）：4 番４０牙ﻫc、＃6-３２（0、1３８-3２): 6 番３2牙ﻫｄ、#８—32 （0、１64-32) ：8 番32牙ﻫe、#10-２4 （0、1９0-24）：10 番2４牙ﻫ***牙为每吋之牙数、＊＊＊ﻫＢ－２：LeｎgtｈCodｅ：螺丝钉长度ﻫ美规螺丝钉长度须经换算，才就是公制mｍ尺寸、换算公式：（Ｌｅｎｇｔh Coｄｅ／３2）x 25、40 = 公制长度ｍmﻫＢ—3，B-4,B－5：标示方式与公制相同、ﻫC: 英制螺丝钉：ﻫC-1: Thｒｅａd Code:标示皆将分母为8, 再直接称分子之番号、ﻫＥx：1/8 x0、５0 –ＰP Ｂ：1 分牙螺丝钉x0、50" 长, ＰPＢEx：5／16x 0、5０–PPＢ= 2、５/8 ｘ0、５0—PＰB ：２分半牙螺丝钉x 0、５０" 长, PPBﻫEｘ：5/32 x ０、５0 –PPB ＝1、2５/8x 0、５0-ＰＰB: 1 分２厘半螺丝钉x ０、5０”长，PPB Eｘ: 1/４x 0、5０—ＰPB= 2／8 ｘ0、5０-PPB： 2 分牙螺丝钉ｘ0、5０" 长，PPB注：有时会标示粗牙或细牙、UNF: 细牙：电子业较常用、UＮC:粗牙：重机械结构较常用、ﻫＥｘ：３/8 x 0、50，UNF –PPB: 3 分细牙螺丝钉x 0、50" 长，PＰB、ﻫC—２：Lengｔh Code:为英吋标示, 须乘以2５、40 换算为mm规格牙成品外径线径类规牙成品外径线径螺丝规格表螺丝螺纹牙距表螺钉规格表深圳距mm别格距最大最小±0、０2mm每英寸最大最小±０、02mm市创固螺丝类别国标粗牙6 0°M1、40、３1、３81、34１、１６英制粗牙５5°1／8403、１453、032、70M1、70、351、681、611、425/32３２３、9４53、７953、3８M２、０0、４０1、9８１、891、６83/1６２44、7３24、５９2４、0０M2、３0、40２、2８2、１９1、981/４２0６、３206、1655、45M2、５0、4５２、4８2、382、１55/16187、90５7、73７6、94Ｍ3、0、2、2、2、603/81６9、４90９８、５09888、31２40M ３、５0、6０3、473、363、02７/161411、０71０、8８9、84Ｍ4、00、703、983、833、40１／2１２12、6612、４６1１、２2M4、５0、754、47４、363、889/161２１４、２51４、０412、81Ｍ５、0０、804、98４、8３４、３0５/81115、8３1５、61１4、２7Ｍ６、01、00５、975、825、１８美制粗牙6０°4#４02、８242、６952、3７M ７、01、０6、9７6、8２6、１85＃４03、１543、０26２、69M8、01、２5７、967、７97、026＃3２3、４843、３332、９1M9、０1、258、968、7９8、018＃324、1423、9９13、57M１01、5０9、969、7７８、8410＃244、84、６1８4、０5M111、50１０、97１0、739、841２＃２45、４615、27９4、7０Ｍ1２１、７51１、９５11、７610、７１／4206、322６、1１75、45Ｍ142、001３、9513、741２、51/3187、9０77、6876、93M162、００1５、9515、７41４、5３/81６9、491９、2548、40M１８2、517、９517、7１１６、4/914１１、0８10、89、83０２２M202、５１９、9５19、７11８、2１/21３12、661２、39１1、3２国标细牙６0°M4、０、53、９7３、86３、5８4/７1214、2５13、9６１２、８0 M4、５０、５4、474、364、07５/81115、8３15、53１４、２0Ｍ5、0、5４、974、8６4、5７美制细牙6０°４＃482、827２、71３2、4４M6、0、７5５、97５、855、４15＃４４3、1573、３62、73M7、0、７56、９76、856、4１6#403、４８4３、3563、02M8、1、０7、９7、837、248＃364、1４54、0063、63７M9、01、008、9７8、838、2４1０#３24、8０3４、65１4、２３M1０1、０9、97９、8２9、２３1２#285、４６15、２9６4、81M101、259、9６９、819、071/４286、32４6、１65、68M１２1、25１1、97１１、7６11、０7５/１６247、90９7、72７7、16M1２1、5011、96１1、７91０、８9３／8２４9、4979、3１58、74Ｍ141、501３、961３、791２、897／16２011、0810、８７10、18Ｍ１61、50１5、91５、1４、89１/220１２、6７１2、11、76６７９46M１8１、５17、9517、7８16、869/1６1８14、2514、0313、25M201、５1９、95１９、６518、８５5/８18。
国标自攻螺丝详细尺寸表m4自攻螺丝国标
国家标准螺丝规格表，螺丝牙距规格表我们螺丝行业的螺丝生产厂家，在生产制造当中，销售过程当中，服务客户过程当中，遇到客户问，什么样的螺丝规格是什么，它们的螺纹牙距是多少？那么如果有一个螺丝规格表，把螺丝螺纹牙距，螺丝种类，螺丝各方面基本信息都用一个图表来表示，清楚，明了，简单易懂。
那么使用起来就方便多了。
下面市创固螺丝朱经理，把螺丝规格表，把螺丝螺纹牙距规格表显上，供大家方便使用，查询。
螺丝规格表a. Slotted: 一字( Minus )b. Phillips: 十字( Plus )c. Phil-Slot: 一字/十字d. Hex Scoket: 六角e. One Way: 单向(只可锁入,不可退出)A-4: Head Code/ 头部外型.a. Flat: 平头(锁入后,顶部与工作件齐平)b. Oval: 色拉头c. Round: 圆头d. Pan: 圆扁头e. Truss: 大圆扁头f. Hex : 六角头.A-5: Finish Code/ 外观处理.公制自攻螺丝:于品名后方直接标示Tapping Type.Ex: M3 x 6 –PPB, Tapping Type:M3 自攻螺丝, 6mm 长, 十字, 圆扁头, 镀黑.螺纹规格为ST2.9 -ST6.3 的六角凸缘自钻自攻螺钉一般常用规格如下:a. Z: Zine-Plated: 镀锌b. Ni: Ni-Plated: 镀镍c. Tin-Plated: 镀锡d. Zine Plated / Green Iridite: 镀锌绿膜处理.e. Radiant Plated: 镀五彩f. Passivate: 抗氧化处理.g. Alodial Finish: 无外观处理公制自攻螺丝钉:于品名后方直接标示T apping Type.Ex: M3 x 6 –PPB, Tapping Type:M3 自攻螺丝钉, 6mm 长, 十字, 圆扁头, 镀黑.一般以产品别或标示, 再判断为Sheet Metal 或塑料部品使用.B: 美规螺丝钉.a.一般以番号标示, 如#2-56, #4-40, #6-32, #8-32, #10-24…etc.b.或以英制外径表示,如0.086-56, 0.112-40 , 0.138-32 , 0.164-32 , 0.190-24…etc. Ex: 632 – 8 – P P B:Finish Code: 外观处理规格Head Code: 头部外型Drive Code: 头部剖沟,特征型号Length Code: 螺丝钉长度Thread Code: 螺丝钉型号B-1: Thread Code: 螺丝钉型号一般常用规格如下:a. #2-56 (0.086-56): 2 番56 牙b #4-40 (0.112-40) : 4 番40 牙c. #6-32 (0.138-32) : 6 番32 牙d. #8-32 (0.164-32) : 8 番32 牙e. #10-24 (0.190-24): 10 番24 牙***牙为每吋之牙数.***B-2: Length Code: 螺丝钉长度美规螺丝钉长度须经换算, 才是公制mm 尺寸.换算公式: (Length Code / 32) x 25.40 = 公制长度mmB-3, B-4,B-5 : 标示方式与公制相同.C: 英制螺丝钉:C-1: Thread Code:标示皆将分母为8, 再直接称分子之番号.Ex: 1/8 x 0.50 –PPB: 1 分牙螺丝钉x 0.50”长, PPBEx: 5/16 x 0.50 –PPB = 2.5/8 x 0.50-PPB : 2 分半牙螺丝钉x 0.50”长, PPBEx: 5/32 x 0.50 –PPB =1.25/8 x 0.50-PPB: 1 分2 厘半螺丝钉x 0.50”长, PPBEx: 1/4 x 0.50-PPB= 2/8 x 0.50-PPB: 2 分牙螺丝钉x 0.50”长, PPB 注: 有时会标示粗牙或细牙.UNF: 细牙:电子业较常用.UNC:粗牙: 重机械结构较常用.Ex: 3/8 x 0.50 ,UNF –PPB: 3 分细牙螺丝钉x 0.50”长, PPB.C-2: Length Code:为英吋标示, 须乘以25.40 换算为mm螺丝规格表螺丝螺规格牙距mm成品外径线径类别规格牙距成品外径线径最大最小±0.02mm每英寸最大最小±0.02mm纹牙距表螺钉规格表市创固螺丝类别国标粗牙M1.40.031.381.341.16英制粗牙1/840 3.1453.032.70 M1.0. 1.6 1.6 1.425/3323.945 3. 3.386 0°7358155°2795M2.0.401.981.891.683/1624 4.7324.5924.00M2.30.402.282.191.981/420 6.3206.1655.45M2.50.452.482.382.155/16187.9057.7376.94M3.0.502.982.882.603/8169.4909.3128.40M3.50.603.473.363.027/161411.0710.889.84M4.0.703.983.833.401/21212.6612.4611.22M4.50.754.474.363.889/161214.2514.012.81M5. 00.804.984.834.305/81115.8315.6114.27M6. 01.005.975.825.18美制粗牙60°4#40 2.8242.6952.37M7. 01.006.976.826.185#40 3.1543.0262.69M8. 01.257.967.797.026#32 3.4843.3332.91M9. 01.258.968.798.018#32 4.1423.9913.57M1 01.509.969.778.8410#24 4.84.6184.05M1 11.5010.9710.739.8412#24 5.4615.2794.70M1 21.7511.9511.7610.71/420 6.3221175.45M1 42.0013.9513.7412.51/3187.9077.6876.93M1 62.0015.9515.7414.53/8169.4919.2548.40M1 82.5017.9517.7116.24/91411.0810.829.83M2 02.5019.9519.7118.21/21312.6612.3911.32国标细牙6 0°M4.0.53.973.863.584/71214.2513.9612.8M4.50.54.474.364.075/81115.8315.5314.2M5.0. 4.9 4.8 4.57美4#48 2.827 2. 2.440576制细牙60°71 3M6. 00.755.975.855.415#44 3.1573.0362.73M7. 00.756.976.856.416#40 3.4843.3563.02M8. 01.007.977.837.248#36 4.1454.0063.63M9. 01.008.978.838.2410#32 4.8034.6514.23M1 01.009.979.829.2312#28 5.4615.2964.81M1 01.259.969.819.071/428 6.3246.165.68M1 21.2511.9711.7611.075/16247.9097.7277.16M1 21.5011.9611.7910.893/8249.4979.3158.74M1 41.5013.9613.7912.897/162011.0810.8710.18M1 61.5015.9615.7914.891/22012.6712.4611.76M1 81.5017.9517.7816.869/161814.2514.0313.25M2 01.5019.9519.6518.855/818。
自攻螺丝规格表
自攻螺丝规格表螺丝是一种常见的紧固件，广泛应用于各种机械设备和结构中。
而自攻螺丝则是一种特殊的螺丝，它可以自行钻孔并将自己固定在材料中，非常方便实用。
本文将介绍自攻螺丝的规格表，为广大读者提供参考。
一、自攻螺丝的基本介绍自攻螺丝是机械加工中一种很常见的螺纹紧固件。
它的主要特点是钻珠自攻，并且有着良好的自锁力，因此广泛应用于各种薄板结构中，如家具、电器、建筑材料等行业。
自攻螺丝的种类繁多，包括粗牙、细牙、锥度、十字等。
在使用自攻螺丝时，需要选择合适的规格和长度，以确保其可以安全而牢固地固定在材料上。
二、自攻螺丝的规格表自攻螺丝的规格表是其使用过程中必需掌握的信息之一。
以下是自攻螺丝规格表详细介绍：1.规格自攻螺丝的规格包括其长度、螺纹口径（即牙径）、螺距、牙数等。
其中，自攻螺丝的长度通常以mm为单位进行计算和表示。
常见的规格有3mm、3.5mm、4mm等。
2.牙径牙径是指每个螺纹上沿的最大截面直径，通常以mm为单位表示。
不同规格的自攻螺丝的牙径也会有所不同。
常见的牙径有1.4mm、1.8mm、2.2mm等。
3.牙距牙距是指螺纹上两个相邻螺纹上缘之间的距离，通常以mm为单位表示。
不同规格的自攻螺丝牙距也有所差异。
常见的牙距有0.5mm、0.6mm、0.7mm等。
4.牙数牙数是指螺纹上每英寸（或每mm）上的螺纹数目。
自攻螺丝的牙数通常在6~12之间，不同规格的自攻螺丝的牙数也会有所不同。
5.材质自攻螺丝的材质通常包括碳钢、不锈钢、铜、铝等。
不同材质适用于不同的使用环境和应用领域。
例如，不锈钢自攻螺丝适用于湿度较高的环境，耐腐蚀性能较好；铜、铝材质自攻螺丝则用于金属结构之间的连接。
三、自攻螺丝的使用注意事项使用自攻螺丝时，应根据具体条件和要求选择合适的规格和型号。
同时，还应注意以下几点：1.在钻孔之前，应确定自攻螺丝要钻进的材料类型和厚度，以选择合适的自攻螺丝。
2.在钻洞之前，应使用合适的钻头预先打孔，并确保钻孔位置准确。
国标自攻螺丝详细尺寸表-m4自攻螺丝国标
国家标准螺丝规格表，螺丝牙距规格表我们螺丝行业的螺丝生产厂家，在生产制造当中，销售过程当中，服务客户过程当中，遇到客户问，什么样的螺丝规格是什么，它们的螺纹牙距是多少？那么如果有一个螺丝规格表，把螺丝螺纹牙距，螺丝种类，螺丝各方面基本信息都用一个图表来表示，清楚，明了，简单易懂。
那么使用起来就方便多了。
下面市创固螺丝朱经理，把螺丝规格表，把螺丝螺纹牙距规格表显上，供大家方便使用，查询。
螺丝规格表a. Slotted: 一字( Minus )b. Phillips: 十字( Plus )c. Phil-Slot: 一字/十字d. Hex Scoket: 六角e. One Way: 单向(只可锁入,不可退出)A-4: Head Code/ 头部外型.a. Flat: 平头(锁入后,顶部与工作件齐平)b. Oval: 色拉头c. Round: 圆头d. Pan: 圆扁头e. Truss: 大圆扁头f. Hex : 六角头.A-5: Finish Code/ 外观处理.公制自攻螺丝:于品名后方直接标示Tapping Type.Ex: M3 x 6 –PPB, Tapping Type:M3 自攻螺丝, 6mm 长, 十字, 圆扁头, 镀黑.螺纹规格为ST2.9 -ST6.3 的六角凸缘自钻自攻螺钉一般常用规格如下:a. Z: Zine-Plated: 镀锌b. Ni: Ni-Plated: 镀镍c. Tin-Plated: 镀锡d. Zine Plated / Green Iridite: 镀锌绿膜处理.e. Radiant Plated: 镀五彩f. Passivate: 抗氧化处理.g. Alodial Finish: 无外观处理公制自攻螺丝钉:于品名后方直接标示Tapping Type.Ex: M3 x 6 –PPB, Tapping Type:M3 自攻螺丝钉, 6mm 长, 十字, 圆扁头, 镀黑.一般以产品别或标示, 再判断为Sheet Metal 或塑料部品使用.B: 美规螺丝钉.a.一般以番号标示, 如#2-56, #4-40, #6-32, #8-32, #10-24…etc.b.或以英制外径表示,如0.086-56, 0.112-40 , 0.138-32 , 0.164-32 , 0.190-24…etc.Ex: 632 – 8 – P P B:Finish Code: 外观处理规格Head Code: 头部外型Drive Code: 头部剖沟,特征型号Length Code: 螺丝钉长度Thread Code: 螺丝钉型号B-1: Thread Code: 螺丝钉型号一般常用规格如下:a. #2-56 (0.086-56): 2 番56 牙b #4-40 (0.112-40) : 4 番40 牙c. #6-32 (0.138-32) : 6 番32 牙d. #8-32 (0.164-32) : 8 番32 牙e. #10-24 (0.190-24): 10 番24 牙***牙为每吋之牙数.***B-2: Length Code: 螺丝钉长度美规螺丝钉长度须经换算, 才是公制mm 尺寸.换算公式: (Length Code / 32) x 25.40 = 公制长度mmB-3, B-4,B-5 : 标示方式与公制相同.C: 英制螺丝钉:C-1: Thread Code:标示皆将分母为8, 再直接称分子之番号.Ex: 1/8 x 0.50 –PPB: 1 分牙螺丝钉x 0.50”长, PPBEx: 5/16 x 0.50 –PPB = 2.5/8 x 0.50-PPB : 2 分半牙螺丝钉x 0.50”长, PPBEx: 5/32 x 0.50 –PPB =1.25/8 x 0.50-PPB: 1 分2 厘半螺丝钉x 0.50”长, PPBEx: 1/4 x 0.50-PPB= 2/8 x 0.50-PPB: 2 分牙螺丝钉x 0.50”长, PPB 注: 有时会标示粗牙或细牙.UNF: 细牙:电子业较常用.UNC:粗牙: 重机械结构较常用.Ex: 3/8 x 0.50 ,UNF –PPB: 3 分细牙螺丝钉x 0.50”长, PPB.C-2: Length Code:为英吋标示, 须乘以25.40 换算为mm螺丝规格表螺丝螺纹牙距表螺规格牙距mm成品外径线径类别规格牙距成品外径线径最大最小±0.02mm每英寸最大最小±0.02mm钉规格表市创固螺丝类别国标粗牙6 0°M1.40.031.381.341.16英制粗牙55°1/840 3.1453.0302.70 M1.70.351.681.611.425/3232 3.9453.7953.38 M2.0.401.981.891.683/1624 4.7324.5924.00 M2.30.402.282.191.981/420 6.3206.1655.45 M2.50.452.482.382.155/16187.9057.7376.94 M3.0.502.982.882.603/8169.4909.3128.40 M3.50.603.473.363.027/161411.0710.889.84 M4.0.703.983.833.401/21212.6612.4611.22M4.50.754.474.363.889/161214.2514.0412.81M5.0.804.984.834.305/81115.8315.6114.27M6. 1. 5.9 5.8 5.18美4#40 2.824 2.6 2.3700072制粗牙60°95M7. 01.006.976.826.185#40 3.1543.0262.69M8. 01.257.967.797.026#32 3.4843.3332.91M9. 01.258.968.798.018#32 4.1423.9913.57M101.509.969.778.8410#24 4.84.6184.05M111.5010.9710.739.8412#24 5.4615.2794.70M121.7511.9511.7610.71/420 6.3226.1175.45M142.0013.9513.7412.51/3187.9077.6876.93M162.0015.9515.7414.53/8169.4919.2548.40M182.5017.9517.7116.24/91411.0810.829.83M202.5019.9519.7118.21/21312.6612.3911.32国标细牙6 0°M4.0.53.973.863.584/71214.2513.9612.8M4.50.54.474.364.075/81115.8315.5314.2M5.0.54.974.864.57美制细牙60°4#48 2.8272.7132.44 M6.0.755.975.855.415#44 3.1573.0362.73 M7.0.756.976.856.416#40 3.4843.3563.02 M8.1.007.977.837.248#36 4.1454.0063.63 M9.1.008.978.838.2410#32 4.8034.6514.23 M101.009.979.829.2312#28 5.4615.2964.81 M101.259.969.819.071/428 6.3246.165.68 M121.2511.9711.7611.075/16247.9097.7277.16 M121.5011.9611.7910.893/8249.4979.3158.74 M14 1.13.13.12.87/12011.0810.10.150967996878M161.5015.9615.7914.891/22012.6712.4611.76M181.5017.9517.7816.869/161814.2514.0313.25M201.5019.9519.6518.855/818。
自攻螺丝介绍及规格表
自攻螺丝一般是指尖头的，粗牙的，质地较硬的木螺丝，也有用于铝合金、塑料的。
用于金属孔开螺纹的一种特殊自攻螺丝被叫做丝攻。
自攻螺丝用于非金属或较软的金属,不用打低孔和攻丝;自攻螺丝是尖头的,这样才能"自攻"；普通螺丝都是平头的,粗细一致.自攻螺丝是说：钻的孔为无屑攻牙的孔，用的螺丝和一般的不同，头为尖尖的，牙距比较大，与无屑丝攻有点像，可以不用攻牙直接旋进去，金属与塑胶通常使用这种方法。
自攻螺丝，就是不用螺母的螺丝。
它可以在被固结的材料上，靠其自身的螺纹，将被固结体“攻－钻、挤、压”出相应的螺纹，使之相互紧密配合。
补充：（来自同济大学教材）自攻螺丝是一种带有钻头的螺丝，通过专用的电动工具施工，钻孔、攻丝、固定、锁紧一次完成。
自攻螺丝主要用于一些较薄板件的连接与固定，如彩钢板与彩钢板的连接，彩钢板与檩条、墙梁的连接等，其穿透能力一般不超过6mm，最大不超过12mm。
自攻螺丝常常暴露在室外，自身有很强的耐腐蚀能力；其橡胶密封圈能保证螺丝处不渗水且具有良好的耐腐蚀性。
自攻螺丝通常用螺钉直径级数、每英寸长度螺纹数量及螺杆长度三个参数来描述。
螺钉直径级数有10级和12级两种，其对应螺钉直径分别为4.87mm和5.43mm；每英寸长度螺纹数量有14、16、24三种级别，每英寸长度螺纹数量越多，其自钻能力越强。
1发展(Evolution):自1914年自攻螺丝开始商品化.第一次之设计─主要源自木螺丝─系属可渗碳钢锥尾A型螺纹成型螺丝.当时主要之用途是用在空调系统导管上铁皮之接合,因此又叫做铁皮螺丝.经过80余年之发展,共可分为四个时期─螺纹成型、螺纹切削、螺纹滚成及自钻。
螺纹成型自攻螺丝(Thread Forming Tapping Screws)─系直接由铁皮螺丝发展而来,螺纹成型自攻螺丝使用时须预先钻孔,再将螺丝旋入孔中,强力挤出配合阴螺纹,而原来在阴螺纹位置上之材料将被挤到阳螺纹之间,此谓之螺纹成型自攻螺丝.仅可适用于薄且具有可塑性之材料,因此又发展出;螺纹切削自攻螺丝(Thread Cutting Tapping Screws)─在螺纹之尾端切割出一或多道之切削口,使能在旋入预钻孔时,利用螺丝尾部及牙部以类似螺丝攻的方式切削出配合阴螺纹.它可以用在厚板,比较坚硬或易碎等不易塑造之材料,.螺纹滚成自攻螺丝(Thread Rolling Tapping Screws)─三角牙自攻螺丝,又称为Type TT(Type Tai目前仍有专利)系基于成型螺丝攻之原理发展而成,螺纹滚成自攻螺丝具有特殊设计之螺纹及尾端使螺丝可以在断续之压力下自行滚成配合之阴螺纹.同时在孔周围之材料可以更轻易的填补自攻螺丝螺纹及牙底之空间,由于其磨擦力较螺纹成型自攻螺丝为小,因此可以使用在更厚之材料上,旋转所需之扭矩更好控制,且组合后强度更高.螺纹滚成自攻螺丝其工程标准定义比成型或切削自攻螺丝在材料,热处理,强度上之定义更高且更为明确,使得螺纹滚成自攻螺丝成为真正的”构造用”扣件.钻尾自攻螺丝(Self Drilling Tapping Screws)─又称为Tec,在组装自攻螺丝之所有过程中,最耗费成本的是预钻孔的准备.自攻螺丝的使用,必需先钻孔.而且孔径也必需限制.无需预钻孔而在某些方面可以节省成本.这就是集钻,攻,旋紧于一次作业的钻尾自攻螺丝.钻尾螺丝的表面硬度及心部硬度比一般自攻螺丝高一点,这是因为钻尾螺丝多了一个钻孔之作业,另外钻尾螺丝尚需作贯穿试验,用以测试螺丝可以在规定时间内钻孔并攻出螺纹.上述为四种主要自攻螺丝之设计及发展过程,另有两种为特殊螺纹设计之螺丝,第一种为;高低牙自攻螺丝(High–Low Tapping Screws)─使用在塑料或其它低密度材料。
国标自攻螺丝详细尺寸表
国家标准螺丝规格表，螺丝牙距规格表我们螺丝行业的螺丝生产厂家，在生产制造当中，销售过程当中，服务客户过程当中，遇到客户问，什么样的螺丝规格是什么，它们的螺纹牙距是多少？那么如果有一个螺丝规格表，把螺丝螺纹牙距，螺丝种类，螺丝各方面基本信息都用一个图表来表示，清楚，明了，简单易懂。
那么使用起来就方便多了。
下面深圳市创固螺丝朱经理，把螺丝规格表，把螺丝螺纹牙距规格表显上，供大家方便使用，查询。
螺丝规格表a. Slotted: 一字( Minus )b. Phillips: 十字( Plus )c. Phil-Slot: 一字/十字d. Hex Scoket: 内六角e. One Way: 单向(只可锁入,不可退出)A-4: Head Code/ 头部外型.a. Flat: 平头(锁入后,顶部与工作件齐平)b. Oval: 色拉头c. Round: 圆头d. Pan: 圆扁头e. Truss: 大圆扁头f. Hex : 六角头.A-5: Finish Code/ 外观处理.公制自攻螺丝:于品名后方直接标示Tapping Type.Ex: M3 x 6 –PPB, Tapping Type:M3 自攻螺丝, 6mm 长, 十字, 圆扁头, 镀黑.螺纹规格为ST2.9 -ST6.3 的六角凸缘自钻自攻螺钉一般常用规格如下:a. Z: Zine-Plated: 镀锌b. Ni: Ni-Plated: 镀镍c. Tin-Plated: 镀锡d. Zine Plated / Green Iridite: 镀锌绿膜处理.e. Radiant Plated: 镀五彩f. Passivate: 抗氧化处理.g. Alodial Finish: 无外观处理公制自攻螺丝钉:于品名后方直接标示Tapping Type.Ex: M3 x 6 –PPB, Tapping Type:M3 自攻螺丝钉, 6mm 长, 十字, 圆扁头, 镀黑.一般以产品别或标示, 再判断为Sheet Metal 或塑料部品使用.B: 美规螺丝钉.a.一般以番号标示, 如#2-56, #4-40, #6-32, #8-32, #10-24…etc.b.或以英制外径表示,如0.086-56, 0.112-40 , 0.138-32 , 0.164-32 , 0.190-24…etc.Ex: 632 – 8 – P P B:Finish Code: 外观处理规格Head Code: 头部外型Drive Code: 头部剖沟,特征型号Length Code: 螺丝钉长度Thread Code: 螺丝钉型号B-1: Thread Code: 螺丝钉型号一般常用规格如下:a. #2-56 (0.086-56): 2 番56 牙b #4-40 (0.112-40) : 4 番40 牙c. #6-32 (0.138-32) : 6 番32 牙d. #8-32 (0.164-32) : 8 番32 牙e. #10-24 (0.190-24): 10 番24 牙***牙为每寸之牙数.***B-2: Length Code: 螺丝钉长度美规螺丝钉长度须经换算, 才是公制mm 尺寸.换算公式: (Length Code / 32) x 25.40 = 公制长度mmB-3, B-4,B-5 : 标示方式与公制相同.C: 英制螺丝钉:C-1: Thread Code:标示皆将分母为8, 再直接称分子之番号.Ex: 1/8 x 0.50 –PPB: 1 分牙螺丝钉x 0.50”长, PPBEx: 5/16 x 0.50 –PPB = 2.5/8 x 0.50-PPB : 2 分半牙螺丝钉x 0.50”长, PPBEx: 5/32 x 0.50 –PPB =1.25/8 x 0.50-PPB: 1 分2 厘半螺丝钉x 0.50”长, PPBEx: 1/4 x 0.50-PPB= 2/8 x 0.50-PPB: 2 分牙螺丝钉x 0.50”长, PPB注: 有时会标示粗牙或细牙.UNF: 细牙:电子业较常用.UNC:粗牙: 重机械结构较常用.Ex: 3/8 x 0.50 ,UNF –PPB: 3 分细牙螺丝钉x 0.50”长, PPB. C-2: Length Code:为英寸标示, 须乘以25.40 换算为mm螺丝规格表螺丝螺纹牙距表螺钉规格牙距mm成品外径线径类别规格牙距成品外径线径最大最小±0.02mm每英寸最大最小±0.02mm规格表深圳市创固螺丝类别国标粗牙6 0°M1.40.031.381.341.16英制粗牙55°1/840 3.1453.0302.70 M1.70.351.681.611.425/3232 3.9453.7953.38 M2.0.401.981.891.683/1624 4.7324.5924.00 M2.30.402.282.191.981/420 6.3206.1655.45 M2.50.452.482.382.155/16187.9057.7376.94 M3.0.502.982.882.603/8169.4909.3128.40 M3.50.603.473.363.027/161411.0710.889.84 M4.0.703.983.833.401/21212.6612.4611.22M4.50.754.474.363.889/161214.2514.0412.81M5.0.804.984.834.305/81115.8315.6114.27M6. 01.005.975.825.18美制粗牙60°4#40 2.8242.6952.37M7. 01.006.976.826.185#40 3.1543.0262.69M8. 01.257.967.797.026#32 3.4843.3332.91M9. 01.258.968.798.018#32 4.1423.9913.57M101.509.969.778.8410#24 4.84.6184.05M111.5010.9710.739.8412#24 5.4615.2794.70M121.7511.9511.7610.71/420 6.3226.1175.45M142.0013.9513.7412.51/3187.9077.6876.93M162.0015.9515.7414.53/8169.4919.2548.40M182.5017.9517.7116.24/91411.0810.829.83M202.5019.9519.7118.21/21312.6612.3911.32国标细牙6 0°M4.0.53.973.863.584/71214.2513.9612.8M4.50.54.474.364.075/81115.8315.5314.2M5.0.54.974.864.57美制细牙60°4#48 2.8272.7132.44 M6.0.755.975.855.415#44 3.1573.0362.73 M7.0.756.976.856.416#40 3.4843.3563.02 M8.1.007.977.837.248#36 4.1454.0063.63 M9.1.008.978.838.2410#32 4.8034.6514.23 M101.009.979.829.2312#28 5.4615.2964.81 M101.259.969.819.071/428 6.3246.165.68 M121.2511.9711.7611.075/16247.9097.7277.16 M121.5011.9611.7910.893/8249.4979.3158.74 M14 1.13.13.12.87/12011.0810.10.150967996878M161.5015.9615.7914.891/22012.6712.4611.76M181.5017.9517.7816.869/161814.2514.0313.25M201.5019.9519.6518.855/818。
国标自攻螺丝详细尺寸表
国家标准螺丝规格表，螺丝牙距规格表我们螺丝行业的螺丝生产厂家，在生产制造当中，销售过程当中，服务客户过程当中，遇到客户问，什么样的螺丝规格是什么，它们的螺纹牙距是多少？那么如果有一个螺丝规格表，把螺丝螺纹牙距，螺丝种类，螺丝各方面基本信息都用一个图表来表示，清楚，明了，简单易懂。
那么使用起来就方便多了。
下面深圳市创固螺丝朱经理，把螺丝规格表，把螺丝螺纹牙距规格表显上，供大家方便使用，查询。
螺丝规格表a. Slotted: 一字( Minus )b. Phillips: 十字( Plus )c. Phil-Slot: 一字/十字d. Hex Scoket: 内六角e. One Way: 单向(只可锁入,不可退出)A-4: Head Code/ 头部外型.a. Flat: 平头(锁入后,顶部与工作件齐平)b. Oval: 色拉头c. Round: 圆头d. Pan: 圆扁头e. Truss: 大圆扁头f. Hex : 六角头.A-5: Finish Code/ 外观处理.公制自攻螺丝:于品名后方直接标示Tapping Type.Ex: M3 x 6 –PPB, Tapping Type:M3 自攻螺丝, 6mm 长, 十字, 圆扁头, 镀黑.螺纹规格为ST2.9 -ST6.3 的六角凸缘自钻自攻螺钉一般常用规格如下:a. Z: Zine-Plated: 镀锌b. Ni: Ni-Plated: 镀镍c. Tin-Plated: 镀锡d. Zine Plated / Green Iridite: 镀锌绿膜处理.e. Radiant Plated: 镀五彩f. Passivate: 抗氧化处理.g. Alodial Finish: 无外观处理公制自攻螺丝钉:于品名后方直接标示Tapping Type.Ex: M3 x 6 –PPB, Tapping Type:M3 自攻螺丝钉, 6mm 长, 十字, 圆扁头, 镀黑.一般以产品别或标示, 再判断为Sheet Metal 或塑料部品使用.B: 美规螺丝钉.a.一般以番号标示, 如#2-56, #4-40, #6-32, #8-32, #10-24…etc.b.或以英制外径表示,如0.086-56, 0.112-40 , 0.138-32 , 0.164-32 , 0.190-24…etc.Ex: 632 – 8 – P P B:Finish Code: 外观处理规格Head Code: 头部外型Drive Code: 头部剖沟,特征型号Length Code: 螺丝钉长度Thread Code: 螺丝钉型号B-1: Thread Code: 螺丝钉型号一般常用规格如下:a. #2-56 (0.086-56): 2 番56 牙b #4-40 (0.112-40) : 4 番40 牙c. #6-32 (0.138-32) : 6 番32 牙d. #8-32 (0.164-32) : 8 番32 牙e. #10-24 (0.190-24): 10 番24 牙***牙为每寸之牙数.***B-2: Length Code: 螺丝钉长度美规螺丝钉长度须经换算, 才是公制mm 尺寸.换算公式: (Length Code / 32) x 25.40 = 公制长度mmB-3, B-4,B-5 : 标示方式与公制相同.C: 英制螺丝钉:C-1: Thread Code:标示皆将分母为8, 再直接称分子之番号.Ex: 1/8 x 0.50 –PPB: 1 分牙螺丝钉x 0.50”长, PPBEx: 5/16 x 0.50 –PPB = 2.5/8 x 0.50-PPB : 2 分半牙螺丝钉x 0.50”长, PPB Ex: 5/32 x 0.50 –PPB =1.25/8 x 0.50-PPB: 1 分2 厘半螺丝钉x 0.50”长, PPB Ex: 1/4 x 0.50-PPB= 2/8 x 0.50-PPB: 2 分牙螺丝钉x 0.50”长, PPB注: 有时会标示粗牙或细牙.UNF: 细牙:电子业较常用.UNC:粗牙: 重机械结构较常用.Ex: 3/8 x 0.50 ,UNF –PPB: 3 分细牙螺丝钉x 0.50”长, PPB.C-2: Length Code:为英寸标示, 须乘以25.40 换算为mm螺丝规格表螺丝螺纹牙距表螺钉规格表深圳规格牙距mm成品外径线径类别规格牙距成品外径线径最大最小±0.02mm每英寸最大最小±0.02mm市创固螺丝类别国标粗牙6 0°M1.40.031.381.341.16英制粗牙55°1/840 3.1453.0302.70 M1.70.351.681.611.425/3232 3.9453.7953.38 M2.0.401.981.891.683/1624 4.7324.5924.00 M2.30.402.282.191.981/420 6.3206.1655.45 M2.50.452.482.382.155/16187.9057.7376.94 M3.0.502.982.882.603/8169.4909.3128.40 M3.50.603.473.363.027/161411.0710.889.84 M4.0.703.983.833.401/21212.6612.4611.22M4.50.754.474.363.889/161214.2514.0412.81M5.0.804.984.834.305/81115.8315.6114.27M6.1.005.975.825.18美制粗牙60°4#40 2.8242.6952.37 M7.1.006.976.826.185#40 3.1543.0262.69 M8.1.257.967.797.026#32 3.4843.3332.91 M9.1.258.968.798.018#32 4.1423.9913.57 M101.509.969.778.8410#24 4.84.6184.05 M111.5010.9710.739.8412#24 5.4615.2794.70M121.7511.9511.7610.71/420 6.3226.1175.45M142.0013.9513.7412.51/3187.9077.6876.93M162.0015.9515.7414.53/8169.4919.2548.40M182.5017.9517.7116.24/91411.0810.829.83M202.5019.9519.7118.21/21312.6612.3911.32国标细牙6 0°M4.0.53.973.863.584/71214.2513.9612.8M4.50.54.474.364.075/81115.8315.5314.2M5.0.54.974.864.57美制细牙60°4#48 2.8272.7132.44 M6.0.755.975.855.415#44 3.1573.0362.73 M7.0.756.976.856.416#40 3.4843.3563.02 M8.1.007.977.837.248#36 4.1454.0063.63 M9.1.008.978.838.2410#32 4.8034.6514.23 M101.009.979.829.2312#28 5.4615.2964.81 M101.259.969.819.071/428 6.3246.165.68 M121.2511.9711.7611.075/16247.9097.7277.16 M121.5011.9611.7910.893/8249.4979.3158.74 M141.5013.9613.7912.897/162011.0810.8710.18M161.5015.9615.7914.891/22012.6712.4611.76M181.5017.9517.7816.869/161814.2514.0313.25M201.5019.9519.6518.855/818。
自攻螺丝规格大全
自攻螺丝规格大全在我们日常生活和各种工业领域中，自攻螺丝是一种非常常见且重要的紧固件。
它具有独特的特点和广泛的应用场景，而其规格的多样性更是满足了不同的使用需求。
接下来，就让我们一起深入了解自攻螺丝的规格世界。
自攻螺丝的规格主要包括螺丝的直径、长度、螺距、头部形状、材质等方面。
先来说说直径。
自攻螺丝的直径通常以毫米为单位来衡量，常见的直径规格有 2 毫米、25 毫米、3 毫米、35 毫米、4 毫米、5 毫米等等。
较小直径的自攻螺丝常用于一些轻薄材料的连接，比如塑料板、薄木板等；而较大直径的自攻螺丝则能够提供更强的紧固力，适用于更厚重或需要承受较大拉力的材料。
再看长度。
自攻螺丝的长度也是多种多样，常见的长度从几毫米到几十毫米不等。
比如 6 毫米、8 毫米、10 毫米、12 毫米、16 毫米、20 毫米等等。
选择螺丝长度时，需要考虑连接材料的厚度以及所需的穿透深度。
一般来说，螺丝的长度应该略长于连接材料的总厚度，以确保能够提供足够的紧固效果。
螺距也是自攻螺丝规格中的一个重要参数。
螺距指的是螺丝螺纹之间的距离。
常见的螺距有 05 毫米、06 毫米、07 毫米、08 毫米等等。
较小的螺距通常用于需要更精细调整和更紧密连接的场合，而较大的螺距则能够更快地旋入材料，提高安装效率。
头部形状方面，自攻螺丝有着丰富的选择。
有常见的盘头、沉头、半沉头、圆头、六角头等。
盘头螺丝的头部较大，易于用螺丝刀或扳手操作；沉头螺丝的头部可以嵌入材料表面，使连接更加平整美观；六角头螺丝则能够提供更大的扭矩，适用于需要更强紧固力的场合。
自攻螺丝的材质也是多种多样。
常见的有碳钢、不锈钢、铝合金等。
碳钢自攻螺丝强度较高，价格相对较低，但在一些潮湿或腐蚀性环境中容易生锈；不锈钢自攻螺丝具有良好的耐腐蚀性，适用于潮湿、酸碱等恶劣环境；铝合金自攻螺丝则重量轻，但强度相对较低。
除了上述这些基本规格参数外，自攻螺丝还有一些特殊的规格和类型。
比如，有带有密封垫圈的自攻螺丝，可以在紧固的同时起到密封的作用；还有自攻自钻螺丝，它能够在不需要预先钻孔的情况下直接旋入材料，大大提高了安装效率。
常用机械(自攻)螺丝公英制规格对照表
英制粗牙 55°
国标粗 牙60°
美制粗牙 60°
国标细 牙60°
美制细牙 60°
常用自攻螺丝规格表
类别 规格 M3.0 M3.5 M4.0 M4.5 M5.0 M6.0 M2.0 M2.3 M2.6 M3.0 M3.5 M4.0 M4.5 M5.0 M6.0 M8.0 M2.0 M2.3 M2.6 M3.0 M3.5 M4.0 M4.5 M5.0 M6.0 M8.0 M2.7 M3.1 M3.5 M3.8 M4.1 M4.5 M4.8 M5.1 M5.5 M5.8 牙距 或牙数 1.2 1.4 1.6 1.8 2.0 2.5 32 32 28 24 18 16 14 12 10 9 40 32 28 24 20 18 16 16 14 12 1.2 1.3 1.4 1.6 1.8 2.0 2.1 2.2 2.4 2.6 成品外径 最大 最小 3.0 2.85 3.5 3.35 4.0 3.85 4.5 4.35 5.0 4.85 6.0 5.85 2.10 2.00 2.40 2.30 2.70 2.60 3.10 3.00 3.65 3.50 4.15 4.00 4.65 4.50 5.20 5.00 6.20 6.00 8.20 8.00 2.00 1.90 2.30 2.20 2.60 2.50 3.00 2.90 3.50 3.40 4.00 3.85 4.50 4.35 5.00 4.85 6.00 5.85 8.00 7.85 2.77 2.63 3.17 3.03 3.60 3.40 3.90 3.70 4.20 4.00 4.60 4.40 4.92 4.68 5.22 4.98 5.62 5.38 5.92 5.68 线径 ±0.02mm 2.38 2.75 3.15 3.47 3.90 4.67 1.70 1.95 2.10 2.42 2.83 3.25 3.60 4.00 4.85 6.48 1.65 1.85 2.10 2.40 2.83 3.25 3.60 4.03 4.95 6.70 2.10 2.40 2.75 3.00 3.20 3.50 3.70 3.95 4.30 4.45 类别 规格 2# 3# 4# 5# 6# 7# 8# 9# 10# 12# 14# 2# 3# 4# 5# 6# 7# 8# 10# 12# 1/4# 6# 7# 8# 10# 6# 7# 8# 10# M2.5 M3.0 M3.5 M4.0 M4.5 M5.0 M6.0 牙距 或牙数 32 28 24 20 18 16 15 14 12 11 10 32 28 24 20 20 19 18 16 14 14 17 16 15 12 9 9 9 8 1.1 1.35 1.6 1.8 2.0 2.2 2.6 成品外径 最大 最小 2.23 2.13 2.56 2.46 2.89 2.79 3.30 3.20 3.58 3.45 4.01 3.86 4.26 4.11 4.55 4.40 4.92 4.77 5.60 5.46 6.45 6.29 2.23 2.08 2.56 2.46 2.89 2.74 3.30 3.20 3.53 3.43 3.91 3.78 4.21 4.04 4.80 4.65 5.46 5.31 6.25 6.05 3.60 3.40 4.00 3.75 4.30 4.05 4.95 4.70 3.90 3.65 4.20 3.90 4.60 4.30 5.30 4.90 2.5 2.25 3.0 2.75 3.5 3.20 4.0 3.70 4.5 4.20 5.0 4.70 6.0 5.70 线径 ±0.02mm 1.78 2.08 2.28 2.60 2.78 3.10 3.30 3.45 3.75 4.30 5.05 1.78 2.05 2.28 2.57 2.80 3.13 3.38 3.80 4.38 5.18 2.70 3.03 3.20 3.72 2.65 2.90 3.20 3.70 1.80 2.10 2.45 2.78 3.10 3.45 4.20
国标自攻螺丝详细尺寸表-m4自攻螺丝国标
国家标准螺丝规格表,螺丝牙距规格表我们螺丝行业的螺丝生产厂家，在生产制造当中，销售过程当中,服务客户过程当中,遇到客户问，什么样的螺丝规格是什么，它们的螺纹牙距是多少？那么如果有一个螺丝规格表，把螺丝螺纹牙距，螺丝种类，螺丝各方面基本信息都用一个图表来表示，清楚,明了,简单易懂。
那么使用起来就方便多了。
下面深圳市创固螺丝朱经理，把螺丝规格表，把螺丝螺纹牙距规格表显上，供大家方便使用，查询。
螺丝规格表a。
Slotted：一字（Minus )b. Phillips：十字( Plus ）c。
Phil-Slot：一字/十字d。
Hex Scoket：内六角e。
One Way：单向(只可锁入，不可退出)A—4: Head Code/ 头部外型。
a. Flat: 平头(锁入后,顶部与工作件齐平）b。
Oval: 色拉头c. Round：圆头d。
Pan: 圆扁头e。
Truss：大圆扁头f。
Hex : 六角头.A-5: Finish Code/ 外观处理。
公制自攻螺丝:于品名后方直接标示Tapping Type。
Ex: M3 x 6 –PPB，Tapping Type：M3 自攻螺丝，6mm 长，十字，圆扁头, 镀黑.螺纹规格为ST2.9 -ST6.3 的六角凸缘自钻自攻螺钉一般常用规格如下:a。
Z：Zine—Plated：镀锌b。
Ni: Ni-Plated：镀镍c. Tin-Plated：镀锡d。
Zine Plated / Green Iridite：镀锌绿膜处理.e. Radiant Plated：镀五彩f。
Passivate: 抗氧化处理。
g. Alodial Finish: 无外观处理公制自攻螺丝钉：于品名后方直接标示Tapping Type。
Ex：M3 x 6 –PPB，Tapping Type：M3 自攻螺丝钉, 6mm 长，十字，圆扁头, 镀黑.一般以产品别或标示，再判断为Sheet Metal 或塑料部品使用.B：美规螺丝钉。
国标自攻螺丝详细尺寸表
国家标准螺丝规格表，螺丝牙距规格表我们螺丝行业的螺丝生产厂家，在生产制造当中，销售过程当中，服务客户过程当中，遇到客户问，什么样的螺丝规格是什么，它们的螺纹牙距是多少？那么如果有一个螺丝规格表，把螺丝螺纹牙距，螺丝种类，螺丝各方面基本信息都用一个图表来表示，清楚，明了，简单易懂。
那么使用起来就方便多了。
下面深圳市创固螺丝朱经理，把螺丝规格表，把螺丝螺纹牙距规格表显上，供大家方便使用，查询。
螺丝规格表a. Slotted: 一字( Minus )b. Phillips: 十字( Plus )c. Phil-Slot: 一字/十字d. Hex Scoket: 内六角e. One Way: 单向(只可锁入,不可退出)A-4: Head Code/ 头部外型.a. Flat: 平头(锁入后,顶部与工作件齐平)b. Oval: 色拉头c. Round: 圆头d. Pan: 圆扁头e. Truss: 大圆扁头f. Hex : 六角头.A-5: Finish Code/ 外观处理.公制自攻螺丝:于品名后方直接标示Tapping Type.Ex: M3 x 6 –PPB, Tapping Type:M3 自攻螺丝, 6mm 长, 十字, 圆扁头, 镀黑.螺纹规格为ST2.9 -ST6.3 的六角凸缘自钻自攻螺钉一般常用规格如下:a. Z: Zine-Plated: 镀锌b. Ni: Ni-Plated: 镀镍c. Tin-Plated: 镀锡d. Zine Plated / Green Iridite: 镀锌绿膜处理.e. Radiant Plated: 镀五彩f. Passivate: 抗氧化处理.g. Alodial Finish: 无外观处理公制自攻螺丝钉:于品名后方直接标示Tapping Type.Ex: M3 x 6 –PPB, Tapping Type:M3 自攻螺丝钉, 6mm 长, 十字, 圆扁头, 镀黑.一般以产品别或标示, 再判断为Sheet Metal 或塑料部品使用.B: 美规螺丝钉.a.一般以番号标示, 如#2-56, #4-40, #6-32, #8-32, #10-24 etc.b.或以英制外径表示,如0.086-56, 0.112-40 , 0.138-32 , 0.164-32 , 0.190-24 etc.Ex: 632 –8 –P P B:Finish Code: 外观处理规格Head Code: 头部外型Drive Code: 头部剖沟,特征型号Length Code: 螺丝钉长度Thread Code: 螺丝钉型号B-1: Thread Code: 螺丝钉型号一般常用规格如下:a. #2-56 (0.086-56): 2 番56 牙b #4-40 (0.112-40) : 4 番40 牙c. #6-32 (0.138-32) : 6 番32 牙d. #8-32 (0.164-32) : 8 番32 牙e. #10-24 (0.190-24): 10 番24 牙***牙为每吋之牙数.***B-2: Length Code: 螺丝钉长度美规螺丝钉长度须经换算, 才是公制mm 尺寸.换算公式: (Length Code / 32) x 25.40 = 公制长度mm B-3, B-4,B-5 : 标示方式与公制相同.C: 英制螺丝钉:C-1: Thread Code:标示皆将分母为8, 再直接称分子之番号.Ex: 1/8 x 0.50 –PPB: 1 分牙螺丝钉x 0.50 ”长, PPBEx: 5/16 x 0.50长, PPB–PPB = 2.5/8 x 0.50-PPB : 2 分半牙螺丝钉x 0.50 ”Ex: 5/32 x 0.50 –PPB =1.25/8 x 0.50-PPB: 1 分2 厘半螺丝钉x 0.50 ”长, PPBEx: 1/4 x 0.50-PPB= 2/8 x 0.50-PPB: 2 分牙螺丝钉x 0.50 ”长, PPB 注: 有时会标示粗牙或细牙.UNF: 细牙:电子业较常用.UNC: 粗牙: 重机械结构较常用.Ex: 3/8 x 0.50 ,UNF –PPB: 3 分细牙螺丝钉x 0.50 ”长, PPB.C-2: Length Code:为英吋标示, 须乘以25.40 换算为mm成品外径线径牙成品外径线径距螺牙丝距规规格m 最最格m 大小表螺丝类规每±0.0 别格英最大2mm寸最±0.0小2mm螺纹牙距表螺钉规格表深圳市创固螺丝类别国M1. 0. 1.3 1.3 1.16 英1/8 40 3.145 3.0 2.70标粗牙60 °4 03 8 4 制30M1. 0. 1.6 1.61.42粗5/332 3.9453.73.38 7 35 8 1 牙 2 95M2. 0. 1.9 1.81.6855 °3/124 4.7324.54.00 0 40 8 9 6 92M2. 0. 2.2 2.1 6.11.98 1/4 20 6.320 5.45 3 40 8 9 65M2. 0. 2.4 2.3 5/1 7.72.15 18 7.905 6.94 5 45 8 8 6 37M3. 0. 2.9 2.8 9.32.60 3/8 16 9.490 8.40 0 50 8 8 12M3. 0. 3.4 3.3 7/1 10.5 60 7 63.02614 11.07889.84M4. 0. 3.9 3.83.40 1/2 12 12.6612. 11.2 0 70 8 3 46 2M4. 0. 4.4 4.3 9/1 14. 12.83.88 12 14.255 75 76 6 04 1M5. 0. 4.9 4.8 15. 14.24.30 5/8 11 15.830 80 8 3 61 7M6. 1. 5.9 5.85.18美4# 40 2.8242.62.37 0 00 7 2 制95M7. 1. 6.9 6.8 6.18 粗5# 40 3.154 3.0 2.690 00 7 2 牙26M8. 1. 7.9 7.7 60 ° 3.37.02 6# 32 3.484 2.91 0 25 6 9 33M9. 1. 8.9 8.78.01 8# 32 4.142 3.93.570 25 6 9 911. 9.9 9.7 4.6M10 8.84 10# 24 4.8 4.0550 6 7 181. 10. 10. 5.2M11 9.84 12# 24 5.461 4.7050 97 73 791. 11. 11. 6.1M12 10.7 1/4 20 6.322 5.4575 95 76 172. 13. 13. 7.6M1400 95 74 12.5 1/3 18 7.907876.93M16 2. 15. 15.14.5 3/8 16 9.4919.28.40 00 95 74 542. 17. 17. 10.M18 16.2 4/9 14 11.08 9.8350 95 71 822. 19. 19. 12. 11.3M20 18.2 1/2 13 12.6650 95 71 39 2国M4. 0. 3.9 3.83.58 4/7 12 14.2513. 12.8 标0 5 7 6 96 0细M4. 0. 4.4 4.3 4.07 5/8 11 15.83 15. 14.2牙6 0 °5 5 7 6 53 0M5. 0. 4.9 4.8 2.74.57 4# 48 2.827 2.44 0 5 7 6 13M6. 0. 5.9 5.85.41 5# 44 3.1573.02.73 0 75 7 5 36M7. 0. 6.9 6.8 3.36.41 6# 40 3.484 3.02 0 75 7 5 56M8. 1. 7.9 7.8 4.07.24 8# 36 4.145 3.63 0 00 7 3 06M9. 1. 8.9 8.88.24美10# 32 4.8034.64.23 0 00 7 3 制511. 9.9 9.8 细 5.2M1000 7 29.23牙12# 28 5.461964.81 M101. 9.9 9.89.0760 °1/4 28 6.3246.15.6825 6 1 61. 11. 11. 11.0 5/1 7.7M12 24 7.909 7.1625 97 76 7 6 271. 11. 11. 10.8 9.3M12 3/8 24 9.497 8.7450 96 79 9 151. 13. 13. 12.8 7/1 10. 10.1 M14 20 11.0850 96 79 9 6 87 8M16 1. 15. 15. 14.8 1/2 20 12.67 12. 11.750 96 79 9 46 61. 17. 17. 16.8 9/1 14. 13.2 M18 18 14.2550 95 78 6 6 03 5M20 1. 19. 19. 18.85/8 18 50 95 65 5Welcome To Download !!!欢迎您的下载，资料仅供参考！。
