用CAD进行坐标转换的具体步骤

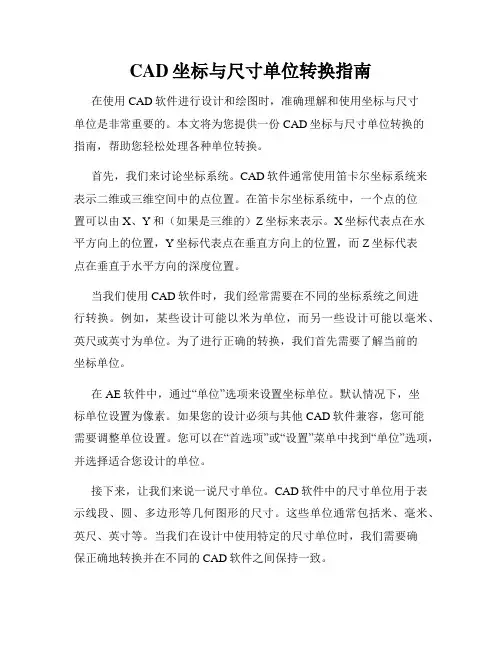

CAD坐标与尺寸单位转换指南

CAD坐标与尺寸单位转换指南在使用CAD软件进行设计和绘图时，准确理解和使用坐标与尺寸单位是非常重要的。

本文将为您提供一份CAD坐标与尺寸单位转换的指南，帮助您轻松处理各种单位转换。

首先，我们来讨论坐标系统。

CAD软件通常使用笛卡尔坐标系统来表示二维或三维空间中的点位置。

在笛卡尔坐标系统中，一个点的位置可以由X、Y和（如果是三维的）Z坐标来表示。

X坐标代表点在水平方向上的位置，Y坐标代表点在垂直方向上的位置，而Z坐标代表点在垂直于水平方向的深度位置。

当我们使用CAD软件时，我们经常需要在不同的坐标系统之间进行转换。

例如，某些设计可能以米为单位，而另一些设计可能以毫米、英尺或英寸为单位。

为了进行正确的转换，我们首先需要了解当前的坐标单位。

在AE软件中，通过“单位”选项来设置坐标单位。

默认情况下，坐标单位设置为像素。

如果您的设计必须与其他CAD软件兼容，您可能需要调整单位设置。

您可以在“首选项”或“设置”菜单中找到“单位”选项，并选择适合您设计的单位。

接下来，让我们来说一说尺寸单位。

CAD软件中的尺寸单位用于表示线段、圆、多边形等几何图形的尺寸。

这些单位通常包括米、毫米、英尺、英寸等。

当我们在设计中使用特定的尺寸单位时，我们需要确保正确地转换并在不同的CAD软件之间保持一致。

在AE软件中，可以使用多种方式来转换不同的尺寸单位。

一种最常见的方法是使用“尺寸标注”工具。

通过选择这个工具，您可以在绘图中选择一个对象，并显示其尺寸。

然后，您可以根据需要将尺寸以转换为所需的单位。

此外，某些CAD软件还提供了内置的单位转换工具。

您可以通过向量计算或线性缩放来将设计从一个尺寸单位转换为另一个尺寸单位。

这些工具通常位于编辑或转换菜单中。

在处理CAD坐标和尺寸单位转换时，准确性至关重要。

一点的微小差异可能会在设计中产生严重的问题。

因此，在进行任何单位转换之前，务必仔细检查和确认所用的单位。

此外，为了进一步提高准确性，您还可以使用CAD软件中提供的精确定位工具。

CAD文件中的坐标系与坐标转换技巧

CAD文件中的坐标系与坐标转换技巧CAD（Computer-aided design）技术在各个领域中被广泛应用，如建筑设计、工程制图以及机械制造等。

坐标系及坐标转换是CAD设计中非常重要的概念和技巧，它们对于准确描述和定位图形对象起着关键的作用。

本文将介绍CAD文件中的坐标系概念、坐标转换的基本原理与方法，并提供一些实际应用中的技巧与案例。

一、CAD文件中的坐标系在CAD设计中，坐标系是一种用于描述和定位图形对象的坐标系统。

它通常由原点、坐标轴和单位组成。

原点是坐标系的起始位置，坐标轴是沿着特定方向延伸的直线，用于表示位置和方向。

单位是用来衡量距离或长度的标准，如毫米、英尺或像素。

CAD文件中的坐标系通常是二维的，由水平和垂直两个坐标轴组成。

在三维CAD设计中，还会增加一根垂直于平面的Z轴，用于表示高度或深度。

坐标系在CAD设计中的作用是确定和定位图形对象的位置和方向。

通过坐标系，我们可以准确地测量、绘制和编辑CAD图纸中的各个元素，例如线条、多边形和曲线等。

在CAD软件中，我们可以选择不同的坐标系来适应不同的设计需求，例如选择世界坐标系或用户定义的本地坐标系。

二、坐标转换的基本原理与方法在CAD设计中，由于不同CAD软件和不同设计环境的差异，可能存在坐标系的不一致性或需要进行坐标转换的情况。

坐标转换是将一个坐标系中的点映射为另一个坐标系中的点，以实现不同坐标系之间的数据交换和协调。

常见的坐标转换方法有以下几种：1. 平移变换：平移变换是指通过平移坐标轴的位置来实现坐标转换。

通过平移变换，我们可以将一个坐标系中的点移动到另一个坐标系中的位置。

平移变换的基本原理是根据两个坐标系的原点之间的距离，将一个坐标系中的点沿着相同方向和距离平移。

在CAD软件中，我们可以通过指定平移向量或指定参考点来进行平移变换。

2. 缩放变换：缩放变换是指通过改变坐标轴的标度比例来实现坐标转换。

通过缩放变换，我们可以将一个坐标系中的点按照一定的比例映射到另一个坐标系中。

cad图纸的坐标怎么转换成大地坐标

Cad图纸的坐标怎么转换成大地坐标坐标转换是在不同坐标系统之间转换位置信息的过程。

在CAD（Computer-Aided Design，计算机辅助设计）软件中，坐标转换是一项常见的任务，因为CAD软件通常使用自己的坐标系统来定义和表示绘图中的对象。

然而，有时候我们需要将CAD图纸中的坐标转换成更实际的大地坐标系统，以便在地理信息系统（GIS）中进行分析和处理。

下面将介绍将CAD图纸的坐标转换成大地坐标的方法。

1. 理解CAD图纸坐标系统在CAD软件中，通常使用笛卡尔坐标系统来定义和表示对象的位置。

该坐标系统以原点为基准，通过X、Y和Z轴来确定位置。

原点通常是图纸的左下角或中心点，而X轴和Y轴则沿着图纸的水平和垂直方向。

2. 确定CAD图纸的基准点在进行坐标转换之前，我们需要确定CAD图纸上的一个基准点，并将其与实际世界中的大地坐标相关联。

这个基准点通常是图纸上的一个明确的标志物，比如交叉点、角落或特定的参考点。

在选择基准点时，最好选择具有明确标记和易于识别的点。

3. 获取基准点的大地坐标获得基准点的大地坐标是进行坐标转换的关键步骤。

这可以通过使用全球定位系统（GPS）设备或地理勘测的方法来获取。

在进行大地勘测时，需要测量基准点的经纬度、高程和椭球面参数等信息。

这些数据将用于将CAD图纸坐标转换为大地坐标。

4. 建立CAD坐标到大地坐标的转换模型一旦获得了基准点的大地坐标，就可以建立一个转换模型来将CAD图纸中的坐标转换为大地坐标。

这个转换模型可以是简单的线性变换，也可以是使用复杂的地理转换算法来校正误差和投影变换等。

这个模型需要将CAD图纸坐标的原点和轴与基准点的大地坐标相关联。

5. 实施坐标转换一旦建立了转换模型，就可以开始将CAD图纸中的任意点的坐标转换为大地坐标。

这可以通过应用转换模型的算法来实现。

通常，CAD软件提供了一些工具或脚本来进行坐标转换。

在进行转换时，需要将CAD图纸坐标输入到转换模型中，并获得相应的大地坐标结果。

天正CAD坐标转换

坐标转换
施工总平面图与各楼图纸之间坐标的转换，为全站仪放样提供正确的坐标数据，提高测量
效率。

1.首先打开Auto CAD或者天正建筑软件。

在总平图找到该楼（13#楼）的大地坐标，用纸笔记录两个坐标值（如图红圈所示）
2、下面接着打开所需转换的图纸，比如该楼的桩位图，墙柱平面图等下面以墙柱平面图为例
3.在图形输入 L，定义一个点的坐标，注意：这里先输入Y 值再输入
X值，且不输小数点，坐标输好后回车，直线的第二个点任意。

接着 L，输入第二个点的坐标
4.输好之后用天正建筑里的【坐标标注】核对坐标数值
5.然后输入命令 AL 选中要转换的图形将图纸上的点和刚刚输入的两个坐标点依次对齐。

就 OK了
（点击左上工具栏里的视图再点击重新生成就行了，用实时缩放工具就可以随便放大和缩小了
或：输入 Z 回车后输入 A，即可显示全屏）
6.将图纸上对应的点和刚刚输入的两个坐标点依次对齐。

图形对齐完毕
7.下图为已经转换好的坐标图，可以用坐标标注任意一点的坐标值
在 UCS 工具栏中有一个三点旋转的命令，点击后就指定你需要旋转的基点，然后指定
你按此基点旋转的X 轴和 Y 轴，完成了在命令栏中输入plan ，输入 C（即当前UCS(C)）然后回车， OK 了，现在点击坐标就和旋转前的一致了。

利用cad进行坐标转换

假x，y：从未校正的cad图上量取的坐标。
真x，y：从方里网上读取的坐标（也可以理解为是经过校正的cad图上量取的坐标）
利用cad进行坐标转换
如图2中1号点的假x，y为（2084.1496，659.3823）；真x，y为从方里网上读取的坐标（38387000，3792500）
Hale Waihona Puke 利用1号、2号、3号三个基准点进行坐标系的转换，由这3个基准点算出的理论坐标为（假x+平均Δx，假y+平均Δy），和（真x，真y）存在一定误差，只要满足精度要求就可以用，如果满足不了精度要求，可以多找几个基准点，越多越精确。
坐标系转换的注意事项：从cad图上查询出的方里网格大小也是500 X 500。指北针竖直朝上，满足上北下南（如果不满足还要先旋转cad图，以使指北针竖直朝上，满足上北下南，否则坐标系将转换错误）。
精度满足要求后，就可以进行坐标系的转换了，从1号、2号、3号三个基准点或cad图任一点（基准点以外的点还要重新计算，建议使用基准点）。如选择1号基准点，在cad中单击“移动”按钮——按提示选择要移动的图形（对象）——单击enter键——指定基点（选择1号基准点）——按提示输入1号基准点的新坐标（假x1+平均Δx1，假y1+平均Δy1）——单击enter键。搞定，然后任意在cad图上查询几个点进行验证。

经纬度CAD文件如何转换为平面坐标系(CGCS2000-国家2000坐标系)文件

经纬度CAD文件如何转换为平面坐标系（CGCS2000-国家2000坐标系）文件,
附CAD文件转换成kml操作。

1.经纬度CAD文件
如下图中红色标注位置，表示的是经度108.89度，纬度24.96度。

可以看出是一个经纬度文件，不是我们熟悉的坐标文件，好多人就一脸懵逼，特别是新手。

2.转换文件
（1）安装电脑版的奥维地图。

打开如下，点击用户登陆手机端的账户。

（2）在CAD中将经纬度文件转换成DXF文件，因为奥维不能读取DWG。

（3）在奥维中“系统”-“倒入对象”中导入DXF文件。

（4）在弹出的“解析文件”对话框中依次按图进行设置，“CAD坐标”选择“经纬度”，然后“开始解析”，最后点“导入”。

（5）在收藏夹中选择导入的文件，右击，出现对话框中选择“导出”
（6）在导出对话框中，选择导出的格式。

在这里可以选择KML或者DXF格式。

Kml格式是奥维地图的基础格式，经纬度的文件，该格式文件可以直接在奥维里打开，而不需要进行任何设置，区别于DXF格式还需要设置才可以导入奥维。

想要在GPS手簿软件中或者CAD中打开需要选择导出DXF。

（7）选择存放路径
（8）进行到处文件的坐标系设置。

这里注意中央经线根据不同地区对应设置即可，其他不变。

最后点击“确定”后“导出”即可。

（9）成果。

cad坐标系转换方法

cad坐标系转换方法CAD坐标系转换方法1. 引言在计算机辅助设计（Computer-Aided Design，CAD）中，坐标系转换是一项非常重要的功能。

由于不同的CAD软件使用不同的坐标系，而在不同的领域和应用中，常常需要将CAD文件在不同的坐标系之间进行转换。

本文将介绍常见的CAD坐标系转换方法，包括平移、旋转和缩放。

2. 平移平移是一种将对象从一个坐标系中的位置移动到另一个坐标系中的位置的方法。

在CAD软件中，平移是通过指定平移向量来实现的。

平移向量包括X方向、Y方向和Z方向上的位移值。

通过将对象的每个顶点与平移向量相加，即可将对象平移至新坐标系中的位置。

3. 旋转旋转是一种将对象绕某个轴心旋转一定角度的方法。

在CAD软件中，旋转是通过指定旋转轴和旋转角度来实现的。

旋转轴通常由两个点确定，旋转角度则是根据用户的设定进行调整。

通过对对象的每个顶点进行旋转变换，即可将对象在新坐标系中进行旋转。

4. 缩放缩放是一种改变对象尺寸的方法。

在CAD软件中，缩放是通过指定缩放因子来实现的。

缩放因子可以是一个比例值，也可以是一个具体的长度值。

缩放操作会按照缩放因子在X、Y和Z方向上分别进行缩放。

通过对对象的每个顶点进行缩放变换，即可将对象在新坐标系中进行缩放。

5. 坐标系转换实例为了更加清晰地理解CAD坐标系转换的方法，以下是一个简单的实例。

假设有一个CAD文件，其原始坐标系为A坐标系，需要将其转换到B坐标系。

首先，通过平移操作将原始坐标系A中的原点移动到新坐标系B中的指定位置。

根据实际需求，指定平移向量为（tx, ty, tz）。

接下来，通过旋转操作将原始坐标系A中的X轴旋转到与新坐标系B中的X轴重合。

根据实际需求，指定旋转角度为θ。

最后，通过缩放操作根据实际需求调整对象的尺寸。

根据实际需求，指定缩放因子为（sx, sy, sz）。

通过以上步骤，即可将CAD文件从坐标系A转换到坐标系B。

6. 总结CAD坐标系转换是一项常见而重要的功能，可帮助用户在不同的CAD软件和应用中进行协同工作。

CAD图纸坐标转换步骤

பைடு நூலகம்
在天正里面输入坐标定位
已知三个角点坐标和基础电子图，在电脑里面把各个桩点的坐标定位出来的方法第一步：在天正命令行里输入AL（记住点击一下命令行并在下面命令行里输入AL不然最终结果可能会无效或出现坐标跑位），在回车，命令行里面会出现“选择对象”（你就用鼠标圈中你要定位的那些建筑或某栋楼的基础图），在回车。第二步：命令行里面就会出现“指定第一个原点”，（你就把基础图已知的第一个角点的坐标的位置点中），命令行里面就会出现指定第一个目标点，（你就把你已知的第一个坐标点在命令行里面输入进去，记住是在命令行里面输入，不是在桌面鼠标旁边输入，先Y后X，中间没有标点符号，只有Y和X用逗号区分），在回车第三步：命令行里面就会出现“指定第二个原点”，（你就把基础图已知的第二个角点的坐标的位置点中），命令行里面就会出现指定第二个目标点，（你就把你已知的第二个坐标点在命令行里面输入进去，记住是在命令行里面输入，不是在桌面鼠标旁边输入，先Y后X，中间没有标点符号，只有Y和X用逗号区分），在回车第四步：命令行里面就会出现“指定第三个原点”，（你就把基础图已知的第三个角点的坐标的位置点中），命令行里面就会出现指定第三个目标点，（你就把你已知的第三个坐标点在命令行里面输入进去，记住是在命令行里面输入，不是在桌面鼠标旁边输入，先Y后X，中间没有标点符号，只有Y和X用逗号区分），在回车第五步：如果你是按照以上操作的，那么你最先圈中的基础图就会自动跑到你设定的三个坐标的位置，图纸坐标就算设置完成。注：有可能你的这张电子图的图形界限不对，你就必须在你这张基础图上重新设置图形界限，设置图形界限步骤如下：点击格式，在点击图形界限，命令行里面就会出现“指定左下角点”，你就在你的桌面上的左下角点击一下，在点击一下命令
CAD图纸坐标转换步骤： 1、新建CAD文件→输入直线命令（L）→输入第一点已知坐标（注意坐标缩放比例问题）→确定→输入第二个已知坐标→确定→确定（若找不到直线，按鼠标中间滑动轮点两下或视图→缩放→范围）打开需转换坐标的设计图纸→复制→窗口→Drawing dwg→粘贴→输入移动及旋转命令（AL）→确定→选择图纸→确定→指定各图纸两各轴线点直接点点重合→确定→确定 2、打开需转换的设计图纸→任意找一点拉出坐标→再输入拉出点坐标→不在同一个位置→找出缩放比例→输入已知两个坐标点（需调整比例后坐标）→将需要转换的图纸复制到已知两点附近→选择需要转换的图纸→偏移加旋转（AL）→对准已知两点重合→确定 3、打开需转换的设计图纸→输入AL→点击第一点已知坐标点轴线输入第一点已知点坐标→找到第二点已知坐标点轴线输入第二点已知点坐标→找到第三点已知坐标点轴线输入第三点已知坐标→确定→确定

CAD坐标系与坐标转换

CAD坐标系与坐标转换CAD（Computer-Aided Design）是计算机辅助设计的缩写，是一种通过电脑进行辅助设计和绘图的工具。

在CAD软件中，坐标系是一个重要的概念，它用来描述和定位绘图中的各个元素。

在CAD设计中，如果我们想要更加准确地控制元素的位置和方向，就需要了解坐标系的概念，并掌握坐标转换的方法。

坐标系是由X、Y、Z三个轴线构成的一个空间框架。

在CAD软件中，默认情况下，绘图区域以左上角为原点，向右为正X轴方向，向下为正Y轴方向，正Z轴垂直于绘图平面向外。

当我们在CAD中创建和编辑图形时，可以通过指定坐标来定位和控制元素。

在CAD软件中，坐标通常以笛卡尔坐标系表示，即通过一个数值对（X，Y）来表示一个点在平面上的具体位置。

例如，一个点的坐标为（2，3），表示该点在X轴上的位置为2，Y轴上的位置为3。

而当我们需要在三维空间中定位一个点时，就需要用到三维坐标系，即通过一个数值组（X，Y，Z）来表示一个点在空间中的位置。

在CAD软件中，常用的坐标转换方法有两种：绝对坐标和相对坐标。

绝对坐标是指通过指定一个点的具体坐标来定位其他的点。

例如，我们通过输入（5，8）这样的坐标，就可以将光标定位到绘图区域的（5，8）位置。

而相对坐标是指相对于某个已知的点进行定位，即通过指定一个点相对于已知点的位移来定位。

例如，我们通过输入@3,4这样的坐标，就可以将光标定位到相对于当前位置向右移动3个单位，向下移动4个单位的位置。

在CAD软件中，还有一种常见的坐标系是极坐标系。

极坐标是一种用角度和半径来表示点的坐标系统。

在CAD中，我们可以通过极坐标来绘制圆弧和曲线等各种图形。

极坐标的表示通常是（角度，半径），其中角度可以用度数或弧度表示。

除了常用的绝对坐标、相对坐标和极坐标外，CAD软件还提供了其他坐标转换的方法，如旋转坐标、镜像坐标等。

通过灵活运用这些坐标转换方法，我们可以在CAD设计中快速准确地定位和控制元素，提高工作效率。

CAD软件中坐标变换的方法与技巧

CAD软件中坐标变换的方法与技巧CAD（计算机辅助设计）软件在工程设计中扮演着重要的角色，它能够快速、准确地完成设计任务。

而在CAD软件中，坐标变换是一个非常重要的概念和技巧，它能够提高设计师的工作效率和准确性。

本文将介绍CAD软件中坐标变换的方法与技巧，帮助读者更好地理解和应用这一概念。

首先，我们需要理解什么是坐标变换。

简单来说，坐标变换就是将一个点的坐标从一个坐标系转换到另一个坐标系的过程。

在CAD软件中，常见的坐标变换包括平移、旋转和缩放等操作，它们可以帮助设计师将对象精确地放置到指定位置。

在CAD软件中进行坐标变换的方法有很多种，下面我们将介绍几种常见的方法。

首先是平移操作。

平移操作是将一个对象在平面上沿指定方向移动一定距离。

在CAD软件中，平移可以通过选择需要移动的对象，然后指定一个移动向量来完成。

一般来说，我们可以通过输入需要移动的距离和方向来指定平移向量，也可以直接在屏幕上拖动对象到目标位置。

平移操作通常用于将对象快速移动到指定位置，例如将一个零件从一个位置移到另一个位置。

其次是旋转操作。

旋转操作是将一个对象按照指定的角度绕旋转中心点进行旋转。

在CAD软件中，旋转可以通过选择需要旋转的对象，然后指定旋转中心和旋转角度来完成。

一般来说，我们可以通过输入旋转角度和选择旋转中心点的方式来完成旋转操作。

旋转操作常用于将对象旋转到特定的方向，例如将一个构件旋转到与另一个构件平行的位置。

此外，缩放操作也是CAD软件中常用的坐标变换方法之一。

缩放操作是按照指定的比例因子将一个对象的尺寸进行缩放。

在CAD软件中，缩放可以通过选择需要缩放的对象，然后指定一个缩放比例来完成。

一般来说，我们可以通过输入一个比例因子来指定缩放比例，也可以直接在屏幕上拖动对象的边缘点来完成。

缩放操作常用于将对象按照比例进行放大或缩小，例如将一个建筑平面图按照指定的比例进行缩放。

除了上述提及的常见的坐标变换方法，CAD软件中还有一些其他的高级变换技巧，例如镜像变换、对称变换、偏移等。

CAD图纸坐标转换方法教程

/dp/945/ /dp/744/ /dp/1106/
/dp/1087/
/dp/987/
CAD图纸坐标转换方法教程
1、拿到建设方提供的建筑物控制点坐标，先仔细核对图纸上相对应位置的坐标。 2、选好两个距离比较远的参考点，参考点尽量在图纸上的对角线位置找。 3、将需要转换的整个区域选中，以第一个参考点为源点，移到建设方提供的控制点处。 4、在cad 中找到移送到新位置的转换区域，这一步需要有一定的耐心，不能着急，首先将整个图形尽量缩小，缩小到屏幕上只剩下两个亮点，找准新亮点，将亮点放大到正常图纸大小，然后查看控制点的坐标是否和建设方提供的控制点坐标重合（所以cad最好能安装一个类似天正建筑这样的第三方软件）；如果位置不对，可以重复第3步直到第一个参考点的坐标和，建设方提供的相应控制点坐标重合。
5、在图纸上定位出第二个控制点的坐标，可以以第二个控制点的坐标值为圆心画一个圆圈（以便于接下来的图形对齐）。 6、选择对齐命令（ALIGN)，选中整个图形，将第一个控制点的源点和目标点设为一致，接着将第二个控制点对齐到步骤5所画的圆心，然后选着不缩放对齐。 7、对齐后查验图纸上各个控制点的坐标是否和建设方提供的相一致，如有偏差首先查验图纸上所选的两个控制点和建设方提供的控制点是否相一致，然后再查看步骤6是否操作有误。以下提供截图说明详细的操作步骤： 1.打开需要转换的桩基承台图：
图上左下角和右上角带红圆圈的位置，就是该次转换所选择的两个参考点。由于该测绘单位的测绘人员工作比较有个性，提供的控制点居然是房屋拐角的角点，从坐标位置核样单上的很难看出是轴线的交点还是房屋的拐点，因次转换没有成功。左下角放大图如下：

cad图纸坐标转换为测量坐标

CAD图纸坐标转换为测量坐标1. 背景在工程设计和测量领域，CAD（Computer-Aided Design）图纸被广泛使用来表示和记录设计和构建的信息。

CAD图纸中的坐标系统用于确定构造物的几何位置。

然而，在实际的施工和测量过程中，往往需要将CAD图纸中的坐标转换为测量坐标，以便准确地布置和施工。

2. CAD图纸中的坐标系统CAD图纸中的坐标系统通常由两个主要的部分组成：原点和坐标轴。

原点是一个参考点，通常位于图纸的左下角。

坐标轴是通过原点确定的水平和垂直线。

坐标轴上的单位通常是以毫米或英尺表示。

3. 测量坐标系统在实际的测量过程中，通常使用的是实际建筑物或地面上的坐标系统。

测量坐标系统通常由一个参考点和坐标轴组成。

参考点可以是建筑物的角点或地面上的固定点。

坐标轴则由参考点确定的水平和垂直线组成。

4. CAD图纸坐标转换为测量坐标的步骤要将CAD图纸中的坐标转换为测量坐标，需要进行以下步骤：步骤1：确定CAD图纸上的原点和坐标轴在CAD软件中打开相关的图纸文件，确定CAD图纸上的原点和坐标轴的位置和方向。

通常可以通过查看CAD软件的坐标显示来确定原点和坐标轴。

步骤2：确定CAD图纸上的参考点在CAD图纸上选择一个固定的参考点，该参考点将用作将CAD图纸坐标转换为测量坐标的基准点。

通常选择一个容易测量并与实际建筑物或地面相关联的点作为参考点，比如建筑物的角点。

步骤3：测量CAD图纸上的参考点在实际建筑物或地面上的位置使用测量设备（如全站仪或GPS测量仪），在实际建筑物或地面上测量出CAD 图纸上选择的参考点的准确位置。

将参考点的测量坐标记录下来。

步骤4：测量CAD图纸上其他点的位置使用测量设备，在实际建筑物或地面上测量出其他CAD图纸上的点的位置。

通过将CAD图纸上的点与参考点的距离和方向进行测量，可以得到这些点在实际建筑物或地面上的测量坐标。

步骤5：将CAD图纸坐标转换为测量坐标根据测量得到的参考点和其他点的测量坐标，可以建立CAD图纸坐标与测量坐标之间的转换关系。

怎么将大地坐标在cad中对应

怎么将大地坐标在CAD中对应在CAD软件中，通常使用的是局部坐标系，而不是大地坐标系。

因此，当我们需要将大地坐标对应到CAD中时，需要进行一些转换和调整。

本文将介绍一种常用的方法，以帮助您在CAD中准确对应大地坐标。

1. 理解大地坐标和局部坐标在开始之前，我们首先需要理解大地坐标和局部坐标的概念。

•大地坐标：大地坐标是以地球表面上某个参考点为原点，根据经纬度来测量位置的坐标系统。

一般用经度（Longitude）和纬度（Latitude）来表示位置。

•局部坐标：局部坐标是以一个局部坐标系的原点为基准，通过平移和旋转来表示位置的坐标系统。

在CAD中，通常会设置一个局部坐标系，以方便绘图和操作。

2. 获取坐标转换参数要将大地坐标对应到CAD中，我们需要获取一些坐标转换参数。

这些参数用于将大地坐标转换为局部坐标，以及将局部坐标转换为大地坐标。

通常，我们可以通过以下方式获取这些参数：•测量工具：使用GPS或其他测量工具，在现场直接测量某些地点的大地坐标和对应的CAD中的坐标。

然后，根据已知的大地坐标和局部坐标，计算出坐标转换参数。

•地理信息系统（GIS）：使用GIS软件，可以获取事先测量好并建立的大地坐标和局部坐标的对应关系。

通过分析和处理这些数据，我们可以得到坐标转换参数。

请注意，获取坐标转换参数需要一定的测量和计算能力，因此建议在进行坐标转换之前，先咨询专业测量人员或GIS工程师的意见。

3. 坐标转换方法一旦我们获取了坐标转换参数，接下来就可以通过这些参数将大地坐标对应到CAD中。

下面是一个简单的坐标转换方法的示例：步骤1：将大地坐标转换为局部坐标根据之前获取到的坐标转换参数，我们可以将大地坐标转换为局部坐标。

具体的转换方法取决于所使用的坐标转换参数。

通常，我们可以使用以下公式进行转换：X_local = X_earth * scale_factor + X_offsetY_local = Y_earth * scale_factor + Y_offset其中，X_earth和Y_earth是大地坐标系中的经度和纬度，X_local和Y_local 是对应的局部坐标系中的X坐标和Y坐标。

经纬度批量转换CAD坐标步骤

经纬度批量转换CAD坐标1.打开COORD.exe，界面配置如图 1下：图 12.计算七参数1)点击“坐标转换”—> “计算七参数”，如图 2所示；图 22)准备好已知的三个点的经纬度坐标以及它们对应的CAD坐标如图3所示。

在图4中左边的“输入源坐标”输入经纬度，并点击“BLH”，其中“B=”输入纬度坐标，“L=”输入经度坐标，“H=”没有高度坐标的话可不输入。

注意“椭球基准”应选WGS-84坐标系；相应地在图4右边的“输入目标坐标”中点击“XYH”，其中“X=”输入CAD中的Y坐标，“Y=”输入CAD中的X坐标，“H=”没有高度坐标的话可不输入。

注意“椭球基准”应选北京-84坐标系。

点击按钮“增加”，输入其他两个点的经纬度坐标以及CAD坐标，如图 5所示。

图 3图 4图 5点击图 5按钮“计算”，再点击按钮“确定”，出现界面如图 6所示。

图 6点击图6按钮“确定”，完成七参数的计算，在出现的界面中勾选“七参数转换”，如图7所示。

图 73.计算中间结果在图7中“输入源坐标”分别输入步骤2—>2)中输入的三个已知点的经纬度坐标，即图5中用红色框标出的A部分，记录下每个点的“输出目标坐标”，如图8、图9、图10所示。

图 8图 9图 104.计算四参数点击按钮“坐标转换” “计算四参数”，如图 11所示，出现界面如图 12所示。

图 11图 12在图12中“输入源坐标”输入步骤3得到的对应“输出目标坐标”，在“输入目标坐标”，输入步骤2—> 2)中输入的三个已知点的CAD坐标如图13所示（注意每个点的对应关系不要弄错）。

图 13在图 13中点击按钮“计算” “确定”，得到图 14，点击“确定”，计算完四参数。

图 14在出现的界面中勾选“七参数转换”和“四参数转换”，以及左下角的按钮“文件转换”，如图 15所示。

图 155.批量经纬度坐标转换成CAD坐标点击图15的按钮“格式”→“文件格式”选取jw(*.txt)如图16所示，点击按钮“格式”→“转换格式”可选取转换后文件的格式，如图 17所示。

cad经纬度转换为大地坐标的方法

cad经纬度转换为大地坐标的方法CAD经纬度转换为大地坐标的方法在CAD中，经纬度是常见的坐标表示方式，但是在实际应用中，我们往往需要将其转换为大地坐标，以便进行更加精确的测量和计算。

下面介绍一种常用的CAD经纬度转换为大地坐标的方法。

1. 坐标系的选择在进行CAD经纬度转换为大地坐标之前，我们需要先选择合适的坐标系。

一般来说，我们可以选择国家测绘局发布的2000国家大地坐标系或1985国家大地坐标系。

这两种坐标系都是基于WGS84椭球体建立的，具有较高的精度和可靠性。

2. 坐标转换公式在选择好坐标系之后，我们需要使用坐标转换公式将CAD经纬度转换为大地坐标。

常用的坐标转换公式有以下两种：（1）高斯-克吕格投影法高斯-克吕格投影法是一种常用的坐标转换方法，其基本思想是将地球表面划分为若干个小区域，然后在每个小区域内使用平面直角坐标系进行计算。

具体的坐标转换公式如下：X = N + k0 * A1 * sin(2 * B) / 2 + k0 * A2 * sin(4 * B) / 4 + k0 *A3 * sin(6 * B) / 6 + k0 * A4 * sin(8 * B) / 8 + k0 * A5 * sin(10 * B) / 10Y = k0 * L + k0 * A1 * cos(B) + k0 * A2 * cos(3 * B) / 3 + k0 * A3 * cos(5 * B) / 5 + k0 * A4 * cos(7 * B) / 7 + k0 * A5 * cos(9 * B) / 9其中，N是该带的起始经线的中央子午线的投影坐标，k0是比例因子，A1、A2、A3、A4、A5是系数，B是纬度，L是经度。

（2）大地坐标转换法大地坐标转换法是一种基于椭球体的坐标转换方法，其基本思想是将地球表面看作一个椭球体，然后根据椭球体的参数进行计算。

具体的坐标转换公式如下：X = (N + h) * cos(B) * cos(L)Y = (N + h) * cos(B) * sin(L)Z = (N * (1 - e^2) + h) * sin(B)其中，N是卯酉圈半径，h是高程，e是椭球体偏心率，B是纬度，L是经度。

cad大地坐标转换施工坐标怎么操作

CAD大地坐标转换施工坐标怎么操作CAD（计算机辅助设计）软件在工程设计和施工中起到了至关重要的作用。

在施工过程中，经常需要将CAD中的大地坐标转换为施工坐标，以便于准确地进行施工。

本文将介绍如何使用CAD软件进行大地坐标转换施工坐标的操作步骤。

步骤一：打开CAD软件首先，打开你所使用的CAD软件。

常见的CAD软件包括AutoCAD、SolidWorks等，根据你所使用的软件类型打开相应的软件。

步骤二：创建新的绘图文件在CAD软件中，通常需要创建一个新的绘图文件来进行坐标转换操作。

在菜单栏中选择“文件”->“新建”或者使用快捷键Ctrl + N来创建新文件。

根据实际需要设置新文件的尺寸和单位。

步骤三：导入大地坐标数据接下来，需要导入大地坐标数据以便进行转换。

在CAD软件中，一般可以选择“文件”->“导入”或者使用快捷键Ctrl + I来导入文件。

根据你的文件类型选择相应的导入选项，并选择需要导入的大地坐标数据文件进行导入。

步骤四：设置坐标系统在进行坐标转换之前，需要设置正确的坐标系统。

在CAD软件中，可以选择“设置”->“坐标系统”或者使用快捷键Ctrl + S来打开坐标系统设置。

根据你所使用的坐标系统类型进行设置，常见的坐标系统包括笛卡尔坐标系和地理坐标系。

步骤五：进行坐标转换现在，你已经完成了准备工作，可以开始进行大地坐标转换施工坐标。

在CAD 软件中，一般可以选择“工具”->“坐标转换”或者使用快捷键Ctrl + T来打开坐标转换工具。

根据你的实际需求，选择大地坐标转换施工坐标的功能。

根据CAD软件的不同，坐标转换工具可能提供了多种转换方法，如正算、反算、坐标偏移等。

根据你的实际需求选择合适的转换方法，并按照软件要求依次输入大地坐标数据。

步骤六：保存结果转换完成后，你可以将转换结果保存为一个新的文件或者覆盖原始大地坐标数据文件。

在CAD软件中，可以选择“文件”->“保存”或者使用快捷键Ctrl + S来保存结果。

cad图纸坐标系转换大地坐标系

CAD图纸坐标系转换大地坐标系引言在CAD设计和绘图中，图纸坐标系是一个重要的概念。

通过图纸坐标系，我们可以方便地对设计中的各个元素进行定位和测量。

然而，在实际工程中，有时候需要将CAD图纸中的元素的位置转换到大地坐标系中，以便更好地与实际地理位置对应。

本文将介绍CAD图纸坐标系和大地坐标系的概念，并介绍如何进行坐标系的转换。

1. CAD图纸坐标系CAD图纸坐标系是在CAD软件中用来定位和测量图纸中元素位置的坐标系统。

在绘图过程中，我们可以根据需要选择不同的坐标系来进行绘图。

最常用的图纸坐标系是笛卡尔坐标系，也就是直角坐标系。

在笛卡尔坐标系中，通过确定一个原点和两个正交轴，我们可以确定一个点的位置。

图纸坐标系以图纸原点为原点，以图纸水平方向和垂直方向为坐标轴。

图纸坐标系的单位通常是毫米或英寸，取决于CAD软件的设置。

2. 大地坐标系大地坐标系是用来确定地球上任意一点位置的坐标系统。

大地坐标系将地球表面分成许多区域，每个区域都有自己的坐标系统。

最常用的大地坐标系是经纬度系统，通过经度和纬度可以唯一地确定地球上的一个点。

在大地坐标系中，经度是指与本初子午线的夹角，可以在东经和西经之间取值。

纬度是指与赤道的夹角，可以在北纬和南纬之间取值。

经度和纬度的单位通常是度。

3. 坐标系转换将CAD图纸坐标系转换到大地坐标系，需要两个步骤：图纸坐标系到地理坐标系的转换，和地理坐标系到大地坐标系的转换。

3.1 图纸坐标系到地理坐标系的转换图纸坐标系到地理坐标系的转换，主要是指将图纸坐标系的坐标转换为地理坐标系的经纬度。

这一转换需要知道图纸上两个已知点的图纸坐标和地理坐标。

通过计算已知点在图纸上的比例因子，可以将图纸坐标系中其他点的坐标转换为地理坐标系的经纬度。

3.2 地理坐标系到大地坐标系的转换地理坐标系到大地坐标系的转换，主要是指将地理坐标系的经纬度转换为大地坐标系的坐标。

这一转换需要使用大地测量学的算法，例如地心经纬度和大地水准面等参数，并借助大地测量学中的数学模型完成转换。

经纬度CAD文件如何转换为平面坐标系(CGCS2000-国家2000坐标系)文件

经纬度CAD文件如何转换为平面坐标系（CGCS2000-国家2000坐标系）文件,
附CAD文件转换成kml操作。

1.经纬度CAD文件
如下图中红色标注位置，表示的是经度108.89度，纬度24.96度。

可以看出是一个经纬度文件，不是我们熟悉的坐标文件，好多人就一脸懵逼，特别是新手。

2.转换文件
（1）安装电脑版的奥维地图。

打开如下，点击用户登陆手机端的账户。

（2）在CAD中将经纬度文件转换成DXF文件，因为奥维不能读取DWG。

（3）在奥维中“系统”-“倒入对象”中导入DXF文件。

（4）在弹出的“解析文件”对话框中依次按图进行设置，“CAD坐标”选择“经纬度”，然后“开始解析”，最后点“导入”。

（5）在收藏夹中选择导入的文件，右击，出现对话框中选择“导出”
（6）在导出对话框中，选择导出的格式。

在这里可以选择KML或者DXF格式。

Kml格式是奥维地图的基础格式，经纬度的文件，该格式文件可以直接在奥维里打开，而不需要进行任何设置，区别于DXF格式还需要设置才可以导入奥维。

想要在GPS手簿软件中或者CAD中打开需要选择导出DXF。

（7）选择存放路径
（8）进行到处文件的坐标系设置。

这里注意中央经线根据不同地区对应设置即可，其他不变。

最后点击“确定”后“导出”即可。

（9）成果。

CAD大地坐标系转换方法

CAD大地坐标系转换方法在CAD软件中，大地坐标系转换是非常重要的一个功能。

大地坐标系是用来描述地球上一个点的经纬度坐标的系统，而CAD软件则使用笛卡尔坐标系来描述点的位置。

因此，在使用CAD软件进行工程设计时，经常需要将大地坐标系转换为笛卡尔坐标系，以方便绘制和计算。

下面将介绍一种常用的CAD大地坐标系转换方法：1. 收集经纬度数据：首先，需要收集所需点的经纬度数据。

这些数据可以通过GPS仪器进行测量，或者通过其他测量仪器和技术获得。

将这些经纬度数据记录下来，以备后续使用。

2. 确定基准点：为了进行坐标转换，需要确定一个基准点。

基准点是已知笛卡尔坐标的点，可以通过GPS测量或其他测量手段获取。

一旦确定了基准点的坐标，就可以用它来进行坐标转换。

3. 打开CAD软件：打开CAD软件，在菜单栏中选择“插入”或“导入”选项，将经纬度数据导入到CAD软件中。

CAD软件通常支持导入各种格式的文件，如CSV、TXT等。

导入数据后，选择合适的图层和对象类型进行显示和编辑。

4. 设置坐标系：在CAD软件中，选择“工具”或“选项”菜单，找到“坐标系”选项。

在坐标系设置中，将坐标系类型设置为“大地坐标系”，并选择合适的地球模型。

5. 转换坐标：在CAD软件中，选择“编辑”或“修改”菜单，找到“坐标转换”选项。

在坐标转换对话框中，输入经度和纬度数据，并选择合适的大地坐标系参数。

根据设定的参数进行转换，得到相应的笛卡尔坐标。

6. 绘制对象：根据转换后的笛卡尔坐标，在CAD软件中绘制相应的对象。

可以使用线段、圆、多边形等绘图工具进行绘制和编辑。

7. 计算距离和面积：CAD软件可以方便地进行距离和面积的计算。

根据绘制的对象，选择合适的工具进行测量和计算。

以上是一种常用的CAD大地坐标系转换方法。

当然，CAD软件的具体操作可能会略有差异，需要根据具体软件版本和使用方法进行调整。

然而，基本的转换流程是一样的，主要包括收集经纬度数据、确定基准点、设置坐标系、转换坐标、绘制对象以及计算距离和面积等步骤。
