学校机房布线要点论文
学校网络施工布线工程(3篇)

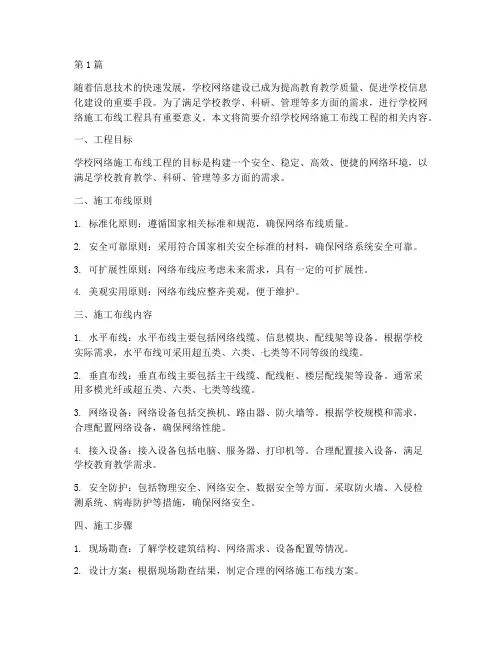

第1篇随着信息技术的快速发展，学校网络建设已成为提高教育教学质量、促进学校信息化建设的重要手段。
为了满足学校教学、科研、管理等多方面的需求，进行学校网络施工布线工程具有重要意义。
本文将简要介绍学校网络施工布线工程的相关内容。
一、工程目标学校网络施工布线工程的目标是构建一个安全、稳定、高效、便捷的网络环境，以满足学校教育教学、科研、管理等多方面的需求。
二、施工布线原则1. 标准化原则：遵循国家相关标准和规范，确保网络布线质量。
2. 安全可靠原则：采用符合国家相关安全标准的材料，确保网络系统安全可靠。
3. 可扩展性原则：网络布线应考虑未来需求，具有一定的可扩展性。
4. 美观实用原则：网络布线应整齐美观，便于维护。
三、施工布线内容1. 水平布线：水平布线主要包括网络线缆、信息模块、配线架等设备。
根据学校实际需求，水平布线可采用超五类、六类、七类等不同等级的线缆。
2. 垂直布线：垂直布线主要包括主干线缆、配线柜、楼层配线架等设备。
通常采用多模光纤或超五类、六类、七类等线缆。
3. 网络设备：网络设备包括交换机、路由器、防火墙等。
根据学校规模和需求，合理配置网络设备，确保网络性能。
4. 接入设备：接入设备包括电脑、服务器、打印机等。
合理配置接入设备，满足学校教育教学需求。
5. 安全防护：包括物理安全、网络安全、数据安全等方面。
采取防火墙、入侵检测系统、病毒防护等措施，确保网络安全。
四、施工步骤1. 现场勘查：了解学校建筑结构、网络需求、设备配置等情况。
2. 设计方案：根据现场勘查结果，制定合理的网络施工布线方案。
3. 材料采购：根据设计方案，采购所需的网络线缆、设备、配件等。
4. 施工：按照设计方案，进行网络布线施工。
包括水平布线、垂直布线、网络设备安装、接入设备配置等。
5. 测试与验收：完成施工后，进行网络测试，确保网络性能符合要求。
6. 培训与维护：对学校教师进行网络使用培训，同时建立网络维护制度，确保网络长期稳定运行。
浅谈校园网络中心机房建设方案的设计与实现

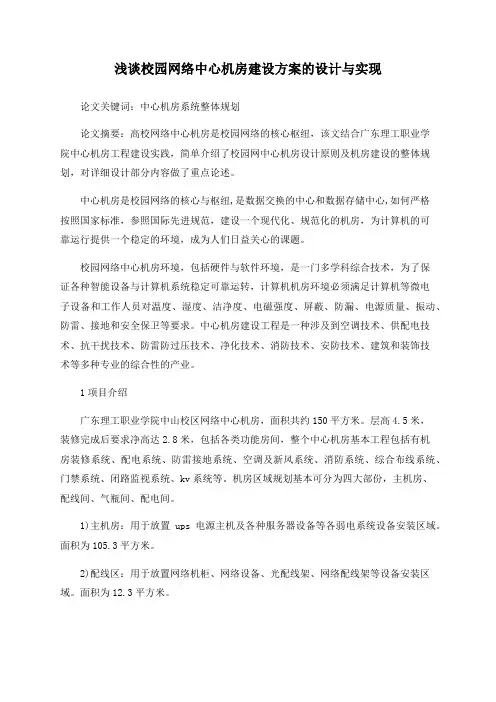

浅谈校园网络中心机房建设方案的设计与实现论文关键词：中心机房系统整体规划论文摘要：高校网络中心机房是校园网络的核心枢纽，该文结合广东理工职业学院中心机房工程建设实践，简单介绍了校园网中心机房设计原则及机房建设的整体规划，对详细设计部分内容做了重点论述。
中心机房是校园网络的核心与枢纽,是数据交换的中心和数据存储中心,如何严格按照国家标准，参照国际先进规范，建设一个现代化、规范化的机房，为计算机的可靠运行提供一个稳定的环境，成为人们日益关心的课题。
校园网络中心机房环境，包括硬件与软件环境，是一门多学科综合技术，为了保证各种智能设备与计算机系统稳定可靠运转，计算机机房环境必须满足计算机等微电子设备和工作人员对温度、湿度、洁净度、电磁强度、屏蔽、防漏、电源质量、振动、防雷、接地和安全保卫等要求。
中心机房建设工程是一种涉及到空调技术、供配电技术、抗干扰技术、防雷防过压技术、净化技术、消防技术、安防技术、建筑和装饰技术等多种专业的综合性的产业。
1项目介绍广东理工职业学院中山校区网络中心机房，面积共约150平方米。
层高4.5米，装修完成后要求净高达2.8米，包括各类功能房间，整个中心机房基本工程包括有机房装修系统、配电系统、防雷接地系统、空调及新风系统、消防系统、综合布线系统、门禁系统、闭路监视系统、kv系统等。
机房区域规划基本可分为四大部份，主机房、配线间、气瓶间、配电间。
1)主机房：用于放置ups电源主机及各种服务器设备等各弱电系统设备安装区域。
面积为105.3平方米。
2)配线区：用于放置网络机柜、网络设备、光配线架、网络配线架等设备安装区域。
面积为12.3平方米。
3)配电间：用于放置电池、市电配电柜、ups配电柜等配电设备。
面积为18.6平方米。
4)气瓶间：用于放置气瓶等消防设备。
面积为14.4平方米。
2设计原则机房建设工程，要以兼顾人机并重之原则，设计应以运行条件、安全可靠作为首要的考虑因素，在保证系统运行的可靠性、系统的设计寿命、信息安全的要求的基础上保证操作人员的工作环境。
谈中小学计算机房布线工程策略
谈中小学计算机房布线工程策略随着信息技术的发展和现代教育技术运用的新要求，很多学校里的机房都是3-5年前甚至更久远时间里布置的，已经不符合实际需求。
因此有必要对旧的机房进行重新布线及配备。
而一些学校又扩充了机房的数量，对于新机房的布线设计需要符合现代教育的需要及学生和计算机得安全。
机房布线包括电源系统的布线和网络系统的布线。
很多网管对新建机房的布线无从下手。
本人通过学校的新机房布线工程总结了布线的一些相关资料并加入个人实际工作经验，来谈谈中小学计算机房布线工程策略。
一、机房布线工程形式一般包括地板布线和吊顶布线。
1、地板布线：这是一种最常见的布线方式，它充分利用了地板下的空间。
目前一般有：防静电木质地板、全钢防静电地板、瓷砖面全钢活动地板、硫酸钙地板等等。
不管哪种地板都要注意地板下漏水、鼠害和散热问题，还应保证在每个机柜下方开凿相应的穿线孔（包括地板和线槽）。
2、吊顶布线：该布线方式特别适合于经常需要布线的机房，目前也非常流行，此方式中吊顶内包含了各种布线电源、弱电布线，在每个机柜上方开凿相应的穿线孔（包括地板和线槽），当然也要注意漏水、鼠害和散热。
二、电源系统的布线机房电源系统的布线一般可以分为设计、施工、验收三个步骤。
（一）电源系统布线设计通过对一些学校机房的考察，笔者发现不少学校机房内的学生机220V交流电源线的布设都是采用若干个多孔插座相互串接的方法，这种连接非常简单，但其弊端很多：以每个多孔插座连接4台电脑计，连续串接5个多孔插座就连接了20台电脑，这20台电脑如果同时开机，则瞬间产生的巨大冲击电流很容易将第一个多孔插座的交流保险丝烧毁。
目前市电供应系统普遍采用三相四线制供电模式，建议仍在使用两相供电的学校机房更换为三相四线制的供电模式。
对于机房来说，主要用电系统有：1、空调：一般使用立式空调，而且功耗很大，每台功率一般在3500-4500W之间，必须给空调配备专用电源线路。
2、计算机：一般在对电源系统布线设计时，容易产生一个误区，认为电脑使用的电源线随便拉一条就行。
浅谈机房的综合布线

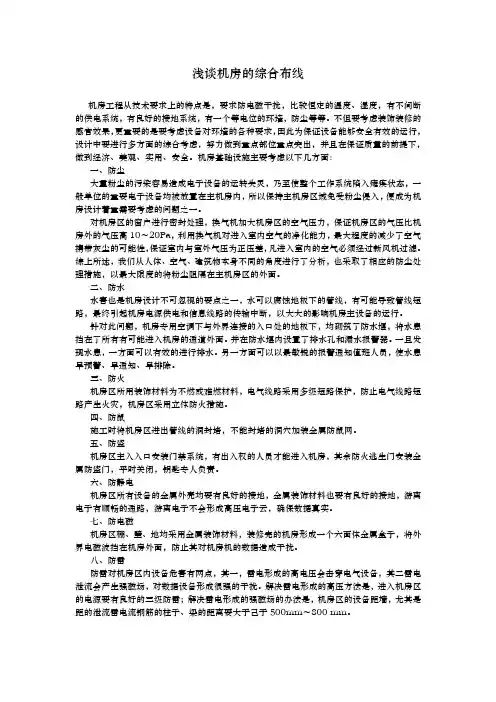

浅谈机房的综合布线机房工程从技术要求上的特点是，要求防电磁干扰，比较恒定的温度、湿度，有不间断的供电系统，有良好的接地系统，有一个等电位的环境，防尘等等。
不但要考虑装饰装修的感官效果，更重要的是要考虑设备对环境的各种要求，因此为保证设备能够安全有效的运行，设计中要进行多方面的综合考虑，努力做到重点部位重点突出，并且在保证质量的前提下，做到经济、美观、实用、安全。
机房基础设施主要考虑以下几方面：一、防尘大量粉尘的污染容易造成电子设备的运转失灵，乃至使整个工作系统陷入瘫痪状态，一般单位的重要电子设备均被放臵在主机房内，所以保持主机房区域免受粉尘侵入，便成为机房设计着重需要考虑的问题之一。
对机房区的窗户进行密封处理，换气机加大机房区的空气压力，保证机房区的气压比机房外的气压高10～20Pa，利用换气机对进入室内空气的净化能力，最大程度的减少了空气携带灰尘的可能性，保证室内与室外气压为正压差，凡进入室内的空气必须经过新风机过滤。
综上所述，我们从人体、空气、建筑物本身不同的角度进行了分析，也采取了相应的防尘处理措施，以最大限度的将粉尘阻隔在主机房区的外面。
二、防水水害也是机房设计不可忽视的要点之一，水可以腐蚀地板下的管线，有可能导致管线短路，最终引起机房电源供电和信息线路的传输中断，以大大的影响机房主设备的运行。
针对此问题，机房专用空调下与外界连接的入口处的地板下，均砌筑了防水堰，将水患挡在了所有有可能进入机房的通道外面。
并在防水堰内设臵了排水孔和漏水报警器。
一旦发现水患，一方面可以有效的进行排水。
另一方面可以以最敏锐的报警通知值班人员，使水患早预警、早通知、早排除。
三、防火机房区所用装饰材料为不燃或难燃材料，电气线路采用多级短路保护，防止电气线路短路产生火灾，机房区采用立体防火措施。
四、防鼠施工时将机房区进出管线的洞封堵，不能封堵的洞穴加装金属防鼠网。
五、防盗机房区主入入口安装门禁系统，有出入权的人员才能进入机房，其余防火逃生门安装金属防盗门，平时关闭，钥匙专人负责。
机房建设方案网络布线规划与优化
机房建设方案网络布线规划与优化网络布线是机房建设中至关重要的一环，合理规划和优化网络布线方案可以提高数据传输效率、降低网络延迟、提升网络稳定性。
本文将深入探讨机房建设中网络布线的规划与优化。
一、网络布线规划网络布线规划是机房建设的前期准备工作，包括以下几个方面：1. 机房布局设计机房布局设计应合理利用空间，确保网络设备之间的距离合适并易于管理。
布局时应考虑房间大小、通风散热、安全通道等因素，并遵循防火、防尘、防雷击等相关规定。
2. 物理布线物理布线需要根据机房的实际情况，设计合理的走线规划。
建议将供电线、网络线、信号线等分类进行走线并采用不同颜色进行标识，以便后期维护管理。
此外，为减少电磁干扰，应与强电线路分开进行布线。
3. 网络设备选型根据实际需求和预算，选择性能稳定、兼容性好的网络设备，如交换机、路由器、服务器等。
网络设备的选型要充分考虑使用环境、带宽需求、扩展性等因素。
4. IP地址规划IP地址规划是网络布线规划中的重要一环。
根据实际需求和网络规模，合理规划IP地址分配方案，确保地址资源的合理利用和网络通信的高效性。
二、网络布线优化网络布线优化是机房建设的后续工作，旨在提高网络性能和用户体验。
以下是一些常见的网络布线优化方法：1. 优化网络拓扑结构合理选择和设计网络拓扑结构，如星型、树型、环形等，确保网络数据传输的快速和稳定。
同时，应合理划分子网，降低广播域和碰撞域的范围，提升网络传输效率。
2. VLAN划分通过虚拟局域网（VLAN）划分，将逻辑上不同的设备隔离开来，提高网络的安全性和可管理性。
VLAN划分还可以降低广播风暴带来的网络负载，并减少局域网中的广播流量。
3. 优化网络设备位置网络设备的位置优化不仅包括设备之间的距离、安装高度等，还需考虑到散热和维护的便利性。
合理安装设备，保证散热效果，避免因温度过高而导致设备性能下降或故障。
4. 网络电缆优化网络电缆是网络布线中不可忽视的一部分。
机房布线方案

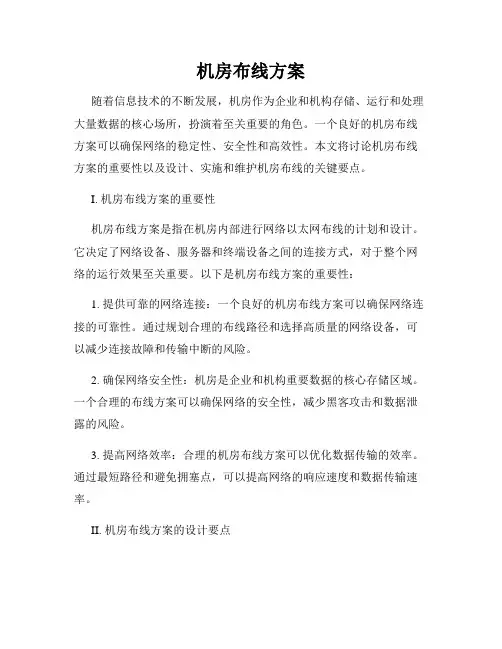

机房布线方案随着信息技术的不断发展，机房作为企业和机构存储、运行和处理大量数据的核心场所，扮演着至关重要的角色。
一个良好的机房布线方案可以确保网络的稳定性、安全性和高效性。
本文将讨论机房布线方案的重要性以及设计、实施和维护机房布线的关键要点。
I. 机房布线方案的重要性机房布线方案是指在机房内部进行网络以太网布线的计划和设计。
它决定了网络设备、服务器和终端设备之间的连接方式，对于整个网络的运行效果至关重要。
以下是机房布线方案的重要性：1. 提供可靠的网络连接：一个良好的机房布线方案可以确保网络连接的可靠性。
通过规划合理的布线路径和选择高质量的网络设备，可以减少连接故障和传输中断的风险。
2. 确保网络安全性：机房是企业和机构重要数据的核心存储区域。
一个合理的布线方案可以确保网络的安全性，减少黑客攻击和数据泄露的风险。
3. 提高网络效率：合理的机房布线方案可以优化数据传输的效率。
通过最短路径和避免拥塞点，可以提高网络的响应速度和数据传输速率。
II. 机房布线方案的设计要点1. 规划布线路径：在设计机房布线方案时，需要详细规划网络设备之间的布线路径。
要考虑到机房的大小、形状和设备的位置，确保布线路径短且直接。
2. 选择合适的布线介质：根据实际需求和预算，选择合适的布线介质，如光纤、双绞线或无线等。
不同的布线介质有不同的传输带宽和距离限制，需要根据实际情况进行选择。
3. 考虑未来扩展性：一个好的机房布线方案应该具备良好的扩展性，能够适应未来的网络扩展需求。
在设计布线方案时，需要考虑到未来可能增加的设备和网络节点。
4. 实施规范和标准：在真正进行机房布线时，需要遵循相关的布线规范和标准。
如在布线路径中保持一定的距离以减少干扰、使用合适的接头和连接器以确保数据传输的质量等。
III. 机房布线方案的实施和维护1. 由专业人员实施：机房布线的实施应由专业的网络工程师或合格的机房管理员进行。
他们需要掌握相关的布线知识和技术，并能够保证布线质量。
中小学计算机房的布线工程策略
（ ） 网 络 设 备 和 照 明 设 备 ：对 于 有 专 业 机 柜 的 ３ 机房 ，建 议 对 路 由器 等 价 值 较 高 的 网络 设 备 加 ＵＰＳ 后 备 电源 ， 以保 护 网络 设 备 的安 全 。
２ ．电源系统施工
电源 系 统施 工 时 ，笔 者 建 议 采取 如 下措 施 ： （ ） 电源 布 线 应 该 与 房 间 装 修 同 步 进 行 ，为 了 １
４ ．需要注意的 问题
在 机 房 电源 布 线 的 整 个 过 程 中 ，一 些 微 小 失误 就
可 能 造 成 无 法 估 计 的 损 失 ， 因此 ，一 定 要 仔 细 检 查 每 个 细节 。
加 ５ 这 样 的三 芯 插 座 就 可 解 决 问题 。还 有 就 是 每 一 只 组 （ 视 实 际 情 况 分 ｌ 台 或 １ 台为 一 组 ） 由 一 个 空 气 可 ０ ６ 开 关 控 制 ，整 个 计 算 机 教 室 可 分 为 ４ ６ 。 现 在 有 些 ～组 学 校 电 源 线 施 工 更 讲 究 ，不 但 每 一 个 多 孑 插 座 都 单 独 Ｌ
以使 用铝 芯 线 。
坏 硬 件 甚 至 击 伤 人 。 因 此 ，在 机 房 电源 布 线 时 ，必 须 安 装 地 线 。 由于 新 机 房 内都 是 高 性 能 的 计 算 机 和 网 络 通 讯 设 备 ，故 对 接 地 有 着 严 格 的 要 求 ，接 地 也 是 消 除
公 共 阻 抗 ， 防止 电容 耦 合 干 扰 ，保 护 设 备 和 人 员 的安 全 ，保 证 计 算 机 系 统 稳 定 可 靠 运 行 的 重 要 措 施 。 在 机
浅谈网络机房的布线要点
浅谈网络机房的布线要点摘要:随着信息技术的发展,计算机网络被广泛使用于各个行业中,许多单位根据自己不同的需要配置了网络机房,而网络布线也成为了关注的重点。
本文结合湖南城建职业技术学院、湖南建筑高级技工学校的实际情况,从机房位置、布线方式、日常维护与管理、电源插座选用等方面对网络机房的布线进行探讨。
关键词:网络机房布线方式电源线缆分类机房是整个网络系统的核心所在,也是所有网线的集中之处。
它的布线绝对是整个布线工程中最复杂的,因为一般的机房中都会有成百上千条各种电缆,其中包括电源线和网线,在大型的网络中,还可能有上万条,甚至几十万条电缆。
作为网管员,在网络出了问题时,不得不经常在这成堆的电缆中寻找答案。
这就要求在布线之初就养成良好的工作习惯,其中包括将各种设备摆放整齐,将各种电缆整齐、有序地分类扎好,并做好标识。
有关机房布线方面,从实用性、全面性、可靠性、便于维护与升级四个原则出发,要着重注意以下几个要点。
一、机房位置选择要适当机房位置的选取非常重要,这要考虑到多方面的因素,如安全性、周围环境,以及它与各工作区的距离等。
由于机房中的设备通常是大功率的,它所散发的热量非常大,所以要求机房应有良好的通风效果,但又不宜在有阳光直射的地方,还要防止雨淋、潮湿、鼠咬等危害。
另外一个重要方面就是与各工作区的距离。
如果楼层比较多(5层或以上),则最好选择建筑物的中间楼层的房间来作为机房,这样一来,连接的各楼层距离都可能不超过规定的双绞线不超100m限制。
如果楼层较少(4层或以下),则建议在底层部署机房,这对机房的布线非常有好处,而且远离工作区,用户就不会经常闻到机房中的设备所散发出来的各种不良气味,但要做好适当的防潮工作。
二、选择适当的布线方式布线方式目前有地板式和吊顶式两种。
很显然地板式就是把各种电缆通过线槽或线管埋在地下,而吊顶式则用线槽或线管和支架将各种电缆吊在天花板上,。
至于选择何种布线方式,这要根据实际情况而定。
综合布线+毕业设计论文
目录前言 (2)第一章设计依据 (4)第二章设计原则 (4)第三章用户需求 (6)第四章系统设计的特点 (7)第五章工程实施步骤 (7)第六章软硬件功能分析 (8)1、路由器 (8)2、交换机 (8)3、防火墙 (8)4、服务器 (9)第七章系统结构详述 (10)1、工作区子系统 (10)2、水平区子系统 (11)3、垂直干线子系统 (13)4、管理间子系统 (13)4.1 管理间的功能 (13)4.2 管理间应用的设备 (14)4.3 管理间环境要求 (14)5、设备间子系统 (15)第八章中心机房 (18)第九章配置清单 (20)1.网络配置清单 (20)2.布线设备清单 (20)附注 (21)总结 (22)前言综合布线系统（Premises Distribution System，PDS）又称开放式布线系统（Open Cabling System），是一种模块化的、灵活化极高的建筑物内或建筑群之间的信息传输通道.综合布线系统是建筑物智能化必备的基础设施。
它既能使语音、数据、图像设备和交换设备与其他信息管理系统彼此相连,也能使这些设备与外部通信网络相连接.结构化布线系统是当今最先进最流行的建筑物布线系统，已成为国际上办公大楼的弱电布线标准.它能够满足任何特定建筑物及建筑网络的布线要求，完全开放化,既支持集中式网络系统，又支持分布式网络;支持不同厂家、不同类型的网络产品；符合目前要求和未来发展需求.综合布线不但要能满足现阶段的业务需求,还要满足将来业务增长和新技术发展的要求.能容纳不同厂家的设备和不同的网络平台。
由于布线系统有很长的使用期,反复布线只会造成投资上的浪费和时间上的消耗，因此在设计时应尽量做到统一规划，注重实用，适当超前，一次达到较为先进的水平。
综合布线是一种开放式星型拓扑结构的预布线,能够适应较长时间的需求。
使用综合布线系统时,计算机网络系统、电话交换机系统、楼宇控制系统，保安监控系统和图像传输系统等，可以使用一套由通用配件组成的配线系统一起同时工作。
谈中小学计算机房布线工程策略
一
般包括地板布线和 吊项布线。
１ 地 板布 线 ：这是一 种最 常见 的布线 方式 ，它 ． 充分利 用 了地板下 的空 间 。 目前一般 有 ：防静 电木 质 地板 、全钢 防静 电地板 、瓷砖面全 钢活 动 板 、
一
１ 电源系统布线设计 ． 通过 对 一些 学校机 房 的考察 ，笔 者发现 不少 学
、
机 房布 线 工 程 形 式
校机 房 内的学 生机２ ０ 交流 电源线 的布 设都是采 用 ２Ｖ 若干 个 多孔插座 相 互 串接 的方法 ，这 种连接 非常 简 单 ，但 其弊 端 很 多 ： 以每 个 多孔 插 座连 接４ 电脑 台
硫 酸钙地 板等 等 。不管哪 种地板 都要 注意地 板下 漏
水 、 鼠害 和散热 问题 ，还应 保证 在每个 机柜 下方 开 凿相应的穿线孔 （ 包括地板和线槽 ）。
很容易将第一个 多孔插座 的交流保 险丝烧毁 。 目前市 电供 应系 统普遍 采用 三相 四线制 供 电模
式 ，建议 仍在 使用 两相供 电的学校 机房更 换为三 相
组控制 。
中国 现代救有 装备
量 和抗 压 性 能 。超 负荷 运 行 的时 间可 以在 Ｉ ｄ 时左 ｏ， 右 ，根据实 际情况 进行测试 。
４ 需 要 注 意 的 问题 ．
机 房 电源 布 线 的整 个 过程 中 ，一 些微 小 失误 就
可 能 造成 无法 估 计 的损 失 。因此 ，一定 要仔 细检 查
四线 制 的供 电模式 。对 于机房 来说 ，主要用 电系 统
机房综合布线方案
机房综合布线方案摘要本文介绍了机房综合布线方案的概念、重要性以及实施步骤。
通过合理的机房综合布线方案，可以提高机房的效率和可靠性，降低维护成本，并且为日后的扩展提供了灵活性。
1. 引言随着信息技术的快速发展，机房作为数据中心和网络运营的核心设施，扮演着越来越重要的角色。
机房综合布线方案是一个关键的组成部分，它以合理的方式安排数据、电源和通信设备的布局，实现高效、可靠和安全的数据传输和连接。
2. 机房综合布线的重要性机房综合布线的重要性体现在以下几个方面：2.1 提高效率合理的布线方案可以减少线缆的混乱和交叉，提高数据传输的效率。
充分考虑线缆的长度、走向和通道的设计，可以减少信号损耗和干扰，确保数据的稳定传输。
2.2 提高可靠性良好的综合布线方案可以减少故障的发生和维修的次数，提高机房的可靠性和稳定性。
避免线缆纠结、压扁和过度弯曲等问题，减少线缆的磨损和损伤。
2.3 降低维护成本通过合理的布线方案，可以减少日常维护和故障排除的时间和成本。
清晰的标识和分类的线缆可以方便工程师的维护工作，快速定位和解决问题。
2.4 提供扩展性良好的布线方案可以为机房的扩展和升级提供灵活性。
预留足够的空间和接口，方便将来新设备和新技术的添加和更换，减少扩展时的工程和成本。
3. 机房综合布线方案的实施步骤机房综合布线方案的实施步骤如下：3.1 规划和设计根据机房的实际需求和布局设计，制定综合布线方案。
考虑数据、电源和通信设备的位置、互联关系和数量，分析数据传输的需求和预测未来的扩展需求。
3.2 选择合适的线缆和设备根据规划和设计要求，选择适合的线缆和设备。
确保线缆符合标准要求，具有足够的带宽和抗干扰能力。
选择合适的设备，如配线架、交换机和服务器机架，确保设备的可靠性和扩展性。
3.3 线缆敷设和连接按照规划和设计的方案，进行线缆的敷设和连接。
采用适当的线缆走向和通道设计，确保线缆的安全和整洁。
进行适当的线缆标识和记录，方便日后的维护和管理。
机房施工布线的准则
机房施工布线的准则第一篇：机房施工布线的准则机房施工布线的准则机房布线时不得随意，网线应在现场进行实际布线，新建或整改机房时，网线、光纤跳接线不准许使用同一理线器或机柜理线槽，应分别在各自专用理线器或机柜理线槽中进行布线，并且设备电源线与网线、光纤跳接线不准许相互缠绕，应与网线、光纤跳接线分开单独进行捆扎。
网线若与强电线路平行，网线与强电线路应保持适当距离，在整理、绑扎网线、光纤跳接线时，固定扎绳严禁绑扎过紧。
一、设备电源线布线规范1、UPS电源输出插座只做为连接其他电源插座的专用插座，不得连接任何网络设备电源线。
2、当机房存在多台设备机柜时，设备电源线不得跨机柜进行连接及布线。
3、设备电源线应布线于设备安装位置所对应的机柜背面，按照设备实际排列顺序，根据实际情况将设备电源线有序捆扎于机柜背面两侧，如机柜背面具备理线槽，应根据实际情况将设备电源线有序布线于机柜背面两侧理线槽中，并进行相应捆扎。
二、网线布线规范1、在单台机柜内布线时，网线布线规范（参考机柜内设备布局图）a、交换机一连接到机框一或交换机二连接到机框三时，网线布线规范交换机一的前16个端口应与机框一的卡槽一一对应，及交换机一的RJ-45端口1连接到机框一从左至右第1个卡槽的RJ-45端口，交换机一的RJ-45端口2连接到机框一从左至右第2个卡槽的RJ-45端口，以此类推。
布设网线时，网线应从交换机一RJ-45端口出线并向下延伸，从网线布线专用理线器上侧分线槽穿入网线布线专用理线器中（注：针对交换机进行网线布设时，应将交换机端口1和2的网线布入理线器从左至右第一个分线槽中，将交换机端口3和4的网线布入理线器从左至右第二个分线槽中，以此类推），再由同一根网线布线专用理线器下侧分线槽穿出向下接入机框一相应卡槽的RJ-45端口（注：针对机框进行网线布设时，应将机框从左至右第一个卡槽RJ-45端口网线布入理线器从左至右第一个分线槽中，将机框从左至右第二个卡槽RJ-45端口网线布入理线器从左至右第二个分线槽中，以此类推），交换机二连接到机框三，布线规则同理。
机房布线方案
机房布线方案现代社会中，各行各业都离不开计算机和互联网。
对于使用计算机的机构而言，机房是非常关键的一个部分。
而机房布线方案作为机房中不可或缺的一部分，其合理性和稳定性将直接影响到机房设备的使用效果和维护难易程度。
因此，本文将从机房布线的需要性、布线的重要性、布线方案的难点及解决方法、布线后维护等几个方面，对机房布线方案进行探讨。
一、机房布线的需要性机房的信息技术设备众多，这些设备之间需要相互通信，而这种通信离不开电信号的传输。
因此，机房需要进行布线。
机房布线的目的就是使设备之间能够互相协作，实现信息共享和传输。
机房布线将机房内的各种设备和设备之间的连接线路，按照一定的规律和方法进行线缆敷设，使机房内的电缆、通信线缆、网线等能够在保证效率和安全性的前提下，充分发挥各种设备和系统的作用。
二、布线的重要性机房布线的好坏将直接关系到机房的正常运行和管理。
一方面，良好的布线方案能够提高机房的吞吐量和通信速度，加快数据的传输速度和处理效率；另一方面，布线方案的不合理会导致数据传输不稳定，网络拥堵、信号干扰、传输丢失、设备故障等问题的出现。
因此，布线方案必须遵循一定的细节和规范，确保线路的稳定性和可靠性。
三、布线方案的难点及解决方法1. 布线繁琐：机房内设备众多，需要的线缆也非常多，设备之间的连接线路也相当复杂，因此线缆的敷设需要花费大量的时间和人力。
解决方法：在确定好机房布局之后，对所有的连接线路进行详细的规划和设计，科学合理地分配好各种线缆，做好敷设方案和时间表。
在布线过程中，可以利用标识牌和标签记录好线缆的名称和使用方向，方便将来的设备维护和管理。
2. 线缆敷设的混乱：由于机房电缆、通信线缆、网线等不同类型的线缆需要穿过机柜、地板、墙壁等多个障碍物，导致线缆的混乱不堪，使机房的美观度和使用效果大打折扣。
解决方法：在进行布线方案设计的时候，需要尽量利用各种通道和管道，将线缆隐藏在各种障碍物之下，做到线路清晰、整洁。
校园工程网络布线方案论文
校园工程网络布线方案论文一、前言随着信息化时代的到来，网络在校园中的应用越来越广泛，成为学习、教学、管理和生活的重要工具。
为了满足校园网络的需求，合理的网络布线与规划是至关重要的。
本文将从校园网络布线的规划、设计、施工及维护等方面进行探讨，希望为校园网络建设提供一些参考和借鉴。
二、校园网络布线规划1.网络需求调研在校园网络布线规划的初期阶段，需要进行对网络需求的调研，以了解校园现有的网络状况、网络使用需求以及未来的网络发展方向。
通过调研可以得到一些关键的信息，包括网络设备使用的数量、网络设备的类型、网络用途、网络的升级需求等。
这些信息将为后续的网络规划提供重要的参考依据。
2.网络拓扑规划校园网络一般采用树状、环状或星状拓扑结构，根据校园的实际情况和需求，选择合适的网络拓扑结构。
在规划网络拓扑结构时，需要考虑网络的可扩展性、容错性和成本等因素，以确保网络的稳定性和高效性。
3.IP地址规划IP地址是校园网络中的重要资源，合理的IP地址规划不仅可以提高网络的管理效率，还可以避免IP地址的浪费。
在进行IP地址规划时，需要根据网络的规模和需求，合理划分IP地址的使用范围，以确保网络的正常运行。
4.安全策略规划网络安全是校园网络建设的重要环节，合理的安全策略规划可以有效防范网络攻击和数据泄露。
在安全策略规划中，需要制定合适的防火墙策略、访问控制策略、数据加密策略等，以确保校园网络的安全性和稳定性。
5.网络设备选型在进行网络设备选型时，需要根据校园网络的实际需求和目标，选择合适的路由器、交换机、防火墙等网络设备。
在选型过程中，需要考虑设备的性能、可靠性、价格以及设备供应商的信誉等因素，以确保网络设备的质量和性能。
三、校园网络布线设计1.布线结构设计校园网络布线结构一般包括水平布线和垂直布线两部分。
水平布线是指将网络设备与终端用户之间的布线，一般采用UTP或光纤布线方式。
垂直布线是指将不同楼层或不同机房之间的布线，一般采用光纤布线方式。
机房布线施工的重点、难点及处理措施
机房布线施工的重点、难点及处理措施
1. 施工重点
机房布线施工的重点是确保电缆的安全运行和设备之间的正常连接。
以下是一些施工重点：
- 选择适当的电缆：根据设备的电压和功率需求，选择适当规格的电缆，确保电缆能够承受所需的电流和负载。
- 合理布局：合理规划电缆走向和布局，避免电缆之间的交叉干扰和过度弯曲，确保信号的稳定传输。
- 正确接线：仔细检查每个接线头的连接是否牢固，避免接线不良导致的电缆断开或设备间连接不稳定。
2. 施工难点
机房布线施工中可能遇到的难点包括：
- 空间限制：机房通常空间狭小，布线空间有限，需要在有限的空间内合理布局电缆，并确保布线不与其他设备冲突。
- 环境因素：机房环境通常温度高、湿度大，可能存在尘埃和
腐蚀等因素，需要选择适应环境的电缆和接线头，确保长期稳定运行。
- 安全因素：机房中可能存在高压设备和易燃物质，需要采取
安全措施，确保施工过程中的安全。
3. 处理措施
为了应对机房布线施工中的重点和难点，可以采取以下处理措施：
- 提前规划：在施工前，制定详细的布线规划和施工方案，确
保在施工过程中能够有效应对各种问题。
- 使用优质材料：选择优质的电缆和接线头，确保其质量可靠，能够满足长期运行的需求。
- 引入专业人员：确保施工过程由专业人员负责，能够熟练操
作并解决各种施工难题。
- 加强安全管理：在施工过程中，加强安全管理，确保安全操作，预防事故的发生。
以上是关于机房布线施工的重点、难点及处理措施的简要介绍。
在实际施工中，应根据具体情况进行详细规划和安排，确保施工质
量和安全性。
浅谈学校机房布线要点
浅谈学校机房布线要点摘要:机房布线是整个网络系统的核心所在处，也是网线的集中最多之处。
它的布线是整个布线工程中属于最复杂的，因为每个机房中都是有成百上千条各种电缆，其中包括电源线和网线，在大型的网络中，还可能有上万条，甚至几十万条电缆。
作为机房管理员，在网络出现故障时，不得不经常在这成堆的电缆中寻找答案。
这就要求在布线之初就得做好前期工作，其中包括地方选址，图样设计，各种设备摆放整齐，将各种电缆整齐、有序地分类扎好，并做好标识，有关机房布线方面，从安全性、实用性、美观性、全面性、便于维护与升级四个原则出发，要着重注意以下几个要点。
关键词：学校;机房;布线;一.机房位置选择要适当机房位置的选取非常重要，这关系到机房电脑使用寿命长短，按照条件选择位置，地点的选择尽量避免选择一楼，一楼属于潮湿位置，这对电脑的使用问题会造成很大影响，如果该栋楼总共六层，最好选取位置点三层到六层之间，尽量选择与工业区划开的地点，以免的铁屑类物质流入电脑机箱造成主板短路、生锈、硬件老化等问题。
二.设计机房电脑桌椅规格摆放图样（附图）机房规格大小尺寸是决定电脑桌椅摆放的数量个数，按照实用大小先拟定草图，再决定机房该摆放的数量，机房双人电脑桌的大小一般规则长宽高为：120cm*60cm*75cm，椅子大小一般规则长宽高为:26cm*26cm*44cm。
按照标准位置摆放，墙面与讲台间距为120cm，讲台与第一排电脑桌间距为80cm，第一排和第二排的电脑桌间距为80cm，人行过道为80cm。
如图1所示。
三. 选择适当的布线方式目前布线方法一般都选择地板式布线，将所有的线路网线和电线通过线槽和线管工具固定在高架的静电地板下面，这样不会对机房美观造成任何影响，整体效果做到进机房不见一根露天线路。
四. 需充分考虑日后的维护与管理在当初建设机房时一般只是考虑到安全美观的效果，通过日常的维护管理经验，原来除了安全与美观效果还有其他需要考虑的就是日常维护管理的方便，许多人只是知道要求将设备、机柜摆放整齐，根本不会想到如果刻意追求整齐，可能会给日后的维护和管理工作带来相当大的麻烦，有时需要检查某一处设备的端口，因为各机柜间没有留出空间，造成很难随意出入，给维护带来相当大的困难。
机房布线与接地要求
机房布线与接地要求第一篇：机房布线与接地要求机房布线与接地要求•作者：讯维 1.前端设备布线要求(1)电源、射频、视频、音频线绝不能相互缠绕在一起，应分开敷设；(2)射频电缆线的长度越短越好，走线不宜迂回，射频输入、输出电缆尽量减少交叉；(3)视频、音频线不宜过长，不能与电源线平行敷设；(4)各设备之间接地线要良好接地，射频电缆的屏蔽层要与设备的机壳接触良好；(5)电缆与电源线穿入室内处要留防水弯头，以防雨水流入室内；(6)电源线与传输电缆要有避雷装置。
2.机房内电缆的布线要求(1)当采用地槽时，电缆由机架底部引人，顺着地槽方向理直，按电缆的排列顺序放入槽内，顺直无扭绞，不得绑扎。
电缆进出槽口时，拐弯处应成捆绑扎，并应符合最小弯曲半径要求。
(2)当采用架槽时，电缆在槽架内布放可不绑扎，并宜留有出线口。
电缆应由机架上方的出线口引人，引人机架的电缆应成捆绑扎，绑扎应整齐美观。
(3)当采用电缆走道时，电缆也应由机架上方引人。
走道上布放的电缆应在每个梯铁上进行绑扎。
上下走道间的电缆或电缆离开走道进入机架内时，应在距离弯点lcm处开，每隔20cm空绑一次。
(4)当采用防静电地板时，电缆应顺直无扭绞，不得使电缆盘结$在引人机架处应成捆绑扎。
(5)各种电缆用管道要分开敷设，绑扎时要分类，视、音频电缆严禁与电源线及射频线等同管埋设或一起绑扎。
(6)电缆的敷设在两端应留有裕量，并标示明显的永久性标记。
3.设备接地室外架空电缆应先经过避雷器后才能引人机房设备。
机房内的避雷器、机柜(箱)、设备金属外壳、电缆金属护套(或屏蔽层)的接地线均应汇接在机房总接地母排上，前端机房的总接地装置接地电阻不大于1Ω。
机架背面、侧面与墙净距不小于0.8m。
控制台正面与墙的净距离不应小于1.2m，侧面与墙或其他设备的净距在主要通道上不应小于1.5m，在次要通道不应小于0.8m。
关于讯维.在我们的核心业务（控制、切换和信号处理）领域，我们利用讯维在市场中的领先地位加快开发新的发展契机。
标准机房布线走线
标准机房布线走线第一篇：标准机房布线走线标准机房布线走线为什么我们的机房像蛛网一样令人难以理清头绪？什么样的才是标准化机房？这是个问题。
不过，这个问题即将成为历史，今天就来带大家看一看真正的标准化机房。
你还在为面对机房里“错综复杂”的线缆苦恼么？你还在为找不到故障点而欲哭无泪么？快来看看人家的机房是怎么布置的吧。
真正的标准化机房，解决运维人员的烦恼！图1 一线一签，便于查找图2 精致、规整的布线图3 一柄倒插的“利剑”图4 给人一种小溪汇成大河的感觉图5 墙一样的走线让人看一眼就觉得踏实图6 貌似机架还是空的？没关系，就算是满的也会一样整洁图7 这样的标识，哪个网管还会说找不到？图8图9 纵横阡陌，有点立交桥的意思图10 目瞪口呆中，把线拉成这样得花多少心血图11 真有点信息高速公路的意思了图12 继续感叹中图13 注意到和上一张比哪里有些不同么？图14 终于见到这个机房的牛人了图15 教科书，绝对的教科书式布线图16 北京的桥是千姿百态，这里的线是纵横穿插图17 能在这里上班绝对是种享受图18近距离看看机架图19 飞流直下三千尺，原是网线落九天图20 特写一张图21 未完工状，几位牛人现身了图22 特写二图23 美观是绝对的图24 看起来像中国结图25 完美的曲线图26 不知道这里插满了插头之后是否还会如此整洁图27 干净，太干净了图28 又见几位牛人图29 并行不悖，如此而已图30 最右边的太像高速入口了图31 这几根够粗图32 真想问问他们是怎么理清这些线的图33 答案初步揭晓图34 又见“中国结”图35 何时所有的机房才能都如此第二篇：机房走线方案在各类机房中，综合布线系统的铺设位置分上走线和下走线两大类，所谓上走线，是指线缆采用铺设再高于设备高度的空间中，而下走线则铺设在架空地板下，这与设备的上进线和下进线说的是两件事。
提到综合布线系统的铺设位置，在机房设计时涉及的因素很多，如：机房空间的宽松程度（在中国，有许多机房的空间是比较富裕的，也不受到成本核算的压力）、机房设备（包括服务器的进线方向等等）、强电线缆的铺设位置、空调风路和机架/机柜的造型/功能等等。
机房综合布线方案
机房综合布线方案机房综合布线方案是指将各种设备、设施和配线进行合理布置和连续连接的工程项目。
一个合理的机房综合布线方案能够确保整个机房的各项设备能够高效稳定地运行，提高工作效率和安全性。
下面是一个关于机房综合布线方案的700字范文，供您参考。
机房综合布线方案一、项目背景和需求随着信息技术的高速发展和网络的普及应用，机房的重要性也越来越凸显。
机房综合布线方案是为了满足机房内各个设备和设施的连续连接和稳定运行的需求。
本方案旨在提供一个合理的机房综合布线方案，确保机房内设备的互联和通信畅通无阻。
二、布线设计和方案1.布线路径设计：根据机房内设备的布局和要求，设计合理的布线路径，确保线缆布置整齐，避免交叉干扰。
将主干线和分支线分开布置，避免线缆交叉干扰和混乱。
2.线缆选择：根据机房布线的要求和设备特点，选择适宜的线缆进行布线。
主干线采用多模光纤线缆，以满足高速数据传输的需求。
分支线采用铜质网线，能够满足普通数据传输的需求。
3.机架安装：设计合理的机架安装方案，将服务器、交换机、路由器等设备安装到机架上，保证设备的稳定性和安全性。
机架的布置应考虑设备之间的通风和散热，以及方便管理和维护。
4.标识和标注：每根线缆都应进行标识和标注，包括所属设备和功能等信息。
这样可以方便后期的管理和维护，减少故障排查和维修时间。
5.地线和防雷设计：确保机房的地线系统完整可靠，能够有效地排除地电位变化和电磁干扰。
同时，在机房的进出口设置防雷装置，保护机房内的设备安全。
三、操作和管理流程1.机房布线方案应有详细的操作和管理流程，包括线缆的布置和连接规范，设备的安装和调试流程，以及日常的维护和管理要求。
2.线缆布置和连接应按照规定的路径和标准进行，避免乱拉乱接和交叉干扰。
3.设备的安装和调试应按照操作手册进行，确保设备的正常运行和稳定性。
4.日常的维护和管理应定期进行，包括线缆的检查和清理，设备的故障排查和维修等。
四、安全防护和应急预案1.机房的安全性是综合布线方案的重要考虑因素。
网络综合布线系统设计毕业论文
⽹络综合布线系统设计毕业论⽂毕业设计（论⽂）题⽬: ⽹络综合布线系统设计厦门海洋职业技术学院毕业设计（论⽂）任务书课题名称：⽹络综合布线设计系别：信息技术系专业：通信技术教研室：通信教研室⼀、设计（论⽂）内容：1.确定⼯程实施的范围；现场勘察，了解并记录建筑物情况；2.确定系统各类信息点接⼊要求；确定建筑物合适的FD-BD结构；3.确定综合布线总体设备配置，绘制企业⽹络综合布线系统结构图；4.编制楼宇建筑综合布线设计⽅案；5.编制中⼼机房设计⽅案，确定机房中选⽤的各项材料；6.编制综合布线施⼯⽅案及其注意事项。
⼆、设计（论⽂）的主要技术指标：综合布线是⼀种模块化的、灵活性极⾼的建筑物内或建筑群之间的信息传输通道。
它既能使语⾳、数据、图像设备和交换设备与其它信息管理系统彼此相连,也能使这些设备与外部相连接。
它能够同时提供语⾳、数据和视频传输实现信息资源共享。
本设计在遵循设计基本原则的基础上经过对长通院新建综合楼的勘察以满⾜综合楼与学校实现信息资源共享的需求设计了符合要求的各个⼦系统选择先进、⾼品质的综合布线产品以⾼的性能指标、好的⼯艺性能确保综合布线系统能够满⾜智能化系统应⽤的要求使⽤光纤作为系统主⼲冗余配置提⾼系统宽带并防⽌电磁⼲扰适应未来发展主⼲光缆可⽀持1Gbps以上的⽹络数据传输速率⽔平超5类电缆可⽀持100Mbps以上的⽹络数据传输速率星型的拓扑结构⽀持各种形式的⽹络应⽤为综合楼提供全⽅位的应⽤平台⽀持办公⽹络设备、各种采编设备及保安设备等的系统集成以机柜型配线系统为核⼼努⼒提⾼系统的可靠性和安全性具有开放式的结构能与众多⼚家的产品兼容具有模块化、可扩展、⾯向⽤户的特点能完全满⾜现在以及今后在语⾳、数据及影像通信⽅⾯的需求能将语⾳、数据与影像等⽅⾯的通信融于⼀体可应⽤于各种局域⽹络(LAN) 能适应将来⽹络结构的更改或设备的扩充。
本系统能实现电话通信、计算机⽹络、 BAS、CAS、OAS、SCS等系统⽹络集成、、视频传输及其他符合布线标准的信号、数据传输。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈学校机房布线要点
摘要:机房布线是整个网络系统的核心所在处，也是网线的集中最多之处。
它的布线是整个布线工程中属于最复杂的，因为每个机房中都是有成百上千条各种电缆，其中包括电源线和网线，在大型的网络中，还可能有上万条，甚至几十万条电缆。
作为机房管理员，在网络出现故障时，不得不经常在这成堆的电缆中寻找答案。
这就要求在布线之初就得做好前期工作，其中包括地方选址，图样设计，各种设备摆放整齐，将各种电缆整齐、有序地分类扎好，并做好标识，有关机房布线方面，从安全性、实用性、美观性、全面性、便于维护与升级四个原则出发，要着重注意以下几个要点。
关键词：学校;机房;布线;
一.机房位置选择要适当
机房位置的选取非常重要，这关系到机房电脑使用寿命长短，按照条件选择位置，地点的选择尽量避免选择一楼，一楼属于潮湿位置，这对电脑的使用问题会造成很大影响，如果该栋楼总共六层，最好选取位置点三层到六层之间，尽量选择与工业区划开的地点，以免的铁屑类物质流入电脑机箱造成主板短路、生锈、硬件老化等问题。
二.设计机房电脑桌椅规格摆放图样（附图）
机房规格大小尺寸是决定电脑桌椅摆放的数量个数，按照实用大小先拟定草图，再决定机房该摆放的数量，机房双人电脑桌的大小一般规则长宽高为：120cm*60cm*75cm，椅子大小一般规则长宽
高为:26cm*26cm*44cm。
按照标准位置摆放，墙面与讲台间距为120cm，讲台与第一排电脑桌间距为80cm，第一排和第二排的电脑桌间距为80cm，人行过道为80cm。
如图1所示。
三. 选择适当的布线方式
目前布线方法一般都选择地板式布线，将所有的线路网线和电线通过线槽和线管工具固定在高架的静电地板下面，这样不会对机房美观造成任何影响，整体效果做到进机房不见一根露天线路。
四. 需充分考虑日后的维护与管理
在当初建设机房时一般只是考虑到安全美观的效果，通过日常的维护管理经验，原来除了安全与美观效果还有其他需要考虑的就是日常维护管理的方便，许多人只是知道要求将设备、机柜摆放整齐，根本不会想到如果刻意追求整齐，可能会给日后的维护和管理工作带来相当大的麻烦，有时需要检查某一处设备的端口，因为各机柜间没有留出空间，造成很难随意出入，给维护带来相当大的困难。
到目前为止电脑桌摆放位置方式主要有以下两种不同的方法：一是按顺序间隔隔开排列如图1所示。
二是按“一”字并排列，其中第一种方法较适用于机房布局，第二种方法美观但是不便于日后的维护与管理。
五.线路整齐有序有标识
在机房中由于各个线路比较多，除了网线外还有其他线路，所以在建设机房时需将每个线路的标识标注清楚，前后尾处必须标注
清楚，如果在布线之初没有做好相应的标识，日后维护检查起来就比较困难，千万不要小看这些琐碎事。
除了要标识线路以外还需要做到的是将所有的线路用扎带固定起来，第一美观，第二有条有序比较容易日后维护。
另外在建设机房布置网线的同时，网线从地面到主机机箱的网线一定要留出空余的出来，日后维护起来要挪动主机机箱比较方便挪动，网线一定要剪除多余网线，不要留有过多的余量，然后分门别类地用扎带固定在机箱后方。
在扎线之前一定要先做好标识，否则到时维护起来就分不清具体每根线对应连接的设备了。
由于新机房内都是高性能的计算机和网络设备，固然对接地有着严格的要求。
插座地线，主要是保护人的，由于设备绝缘异常时，设备外壳带有一定的危险电压，一个是通过地线把电压泄到到地中去，也有插座底线与零线相连的，这样的保护不算好，比如零线断了，就会很危险，零线一般可以进开关，而地线不许进开关，接地是消除公共阻抗、防止电容耦合干扰、保护设备和人员的安全、保证计算机系统稳定可靠运行的重要措施。
在机房布局中的电源线和弱电线都应放置在金属布线槽内，具体的金属布线槽尺寸可根据线量的多少，并考虑一定的发展余地而定。
电源线槽和弱电线槽之间的距离应保持在至少5cm以上，互相之间不能穿越，以防止相互之间的电磁干扰。
综合布线系统是语音和数据通讯设备、网络设备和其他信息管理系统彼此相连，同时还可以连接网络教学，监控系统和其他信息
化共享。
其实用性、灵活性、兼容性和可靠性已得到各个领域比如政府、学校、公司、个体户等的用户认可，并已在各行业得以广泛的推广。
综合布线采用统一的布线材料及设备，提高全系统的性能价格比；采用综合布线系统，将赋予布线系统开放性和充分的灵活性，不论各个子系统设备如何改变，位置如何移动，布线系统可根据最终用户的不同需求进行随时随地的改变和调整，而且设计思路简洁，施工简单，施工费用低，大大减少维护管理人员的数量和费用
结束语.
目前该校园机房网络已经投入运行已久，成功实现以上描述布局，然而就当今而言，数字化校园已经成为校园信息化建设的发展必要，建设一套先进而又实用的网络系统对于一个现代化的学校来说是非常重要的，所以找到更好的实用方法才能更好的管理与维护注：文章内所有公式及图表请以pdf形式查看。
