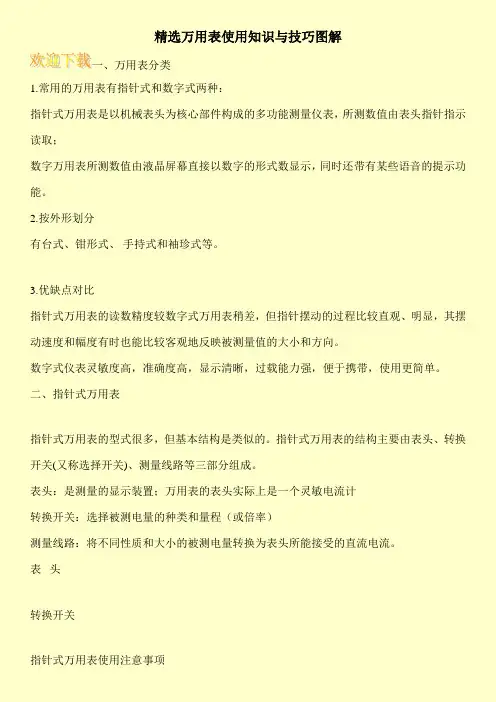

精选万用表使用知识与技巧图解
精选万用表使用知识与技巧图解
一、万用表分类
1.常用的万用表有指针式和数字式两种：
指针式万用表是以机械表头为核心部件构成的多功能测量仪表，所测数值由表头指针指示读取；
数字万用表所测数值由液晶屏幕直接以数字的形式数显示，同时还带有某些语音的提示功能。
2.按外形划分
有台式、钳形式、手持式和袖珍式等。
3.优缺点对比
指针式万用表的读数精度较数字式万用表稍差，但指针摆动的过程比较直观、明显，其摆动速度和幅度有时也能比较客观地反映被测量值的大小和方向。
数字式仪表灵敏度高，准确度高，显示清晰，过载能力强，便于携带，使用更简单。
二、指针式万用表
指针式万用表的型式很多，但基本结构是类似的。
指针式万用表的结构主要由表头、转换开关(又称选择开关)、测量线路等三部分组成。
表头：是测量的显示装置；万用表的表头实际上是一个灵敏电流计
转换开关：选择被测电量的种类和量程（或倍率）
测量线路：将不同性质和大小的被测电量转换为表头所能接受的直流电流。
表头
转换开关
指针式万用表使用注意事项。
万用表使用说明PPT课件
c）为使测量更准确，测量时应使指针指在刻度线中心位置附近。若
指针偏角较大，应换用R×1k档，若指针偏角较小，应换用
R×1O档或R×1档。每次换档后，应再次调整欧姆档零位调整
旋钮，然后再测量。
d）测量结束后，应拔出表笔，将选择开关置于“OFF”档或交流电压
最大档 位，收好万用表。
.
上一页 下一页 目录 15
e、在用R×10k电阻档测兆欧级的大阻值电阻时，不可将手指捏在电阻两
端，这样人体电阻会使测量结果偏小。
.
上一页 下一页 目录
14
二、万用表的使用方法
2.使用万用表欧姆档测电阻的步骤
万用表欧姆档可以测量导体的电阻。挡位分别有R×1、R×10、R×100、
R×1k、R×100k。有些万用表还有R×10k档。
（3）断开电位器中间接点和发光二极管负极间引线，形成“断点”。这
时，发光二极管熄灭。
（4）将万用表串接在断点处。红表笔接发光二极管负极，黑表笔接电位器
中间接点引线。这时，发光二极管重新发光。万用表指针所指刻度值即为 下一页 目录
.
12
二、万用表的使用方法
（5）正确读出通过发光二极管的电流值。 记录：通过发光二极管的电流为多少毫安。
万用表的使用方法ppt课件
(一)交直流电压的测量 测量方法：
1.插入正负极表笔；
2.选择合适的电压档及量程；
3.按下电源开关；
4.将万用表两表笔并联于电路中；
5.根据选择的档位读取数值；
6.测量完毕后将档位开关调至交流电
压最大档并关闭电源；
16
注意事项
1、测量前必须检查表笔是否插紧插对； 2、严禁在测量过程中转换档位开关；
联于电路中； 5.根据选择的档位参数读取数值； 6.测量完毕后将档位开关调至交流电压
最大档并关闭电源；
18
注意事项 1.万用表必须串联到被测电路中。测量
时必须先断开电路后串入万用表； 2.必须注意表笔的正负极性； 3.严禁在测量过程中转换档位开关
及量程；
19
(三) 电阻的测量 测量方法
1.插入正、负表笔； 2.选择欧姆档位及量程； 3.按下电源开关； 4.将两表笔接在被测电阻两端； 5.读取数值; 6.测量完毕后将档位开关调至交流
万用表主要分类： 1、指针型 2、数字型
1
万用表
;.
2
一、面板简介
1、表盘 2、机械调零旋钮 3、档位开关
4、欧姆调零旋钮 5、插孔
3
二、 (一)交直流电压的测量
万用表的基本使用方法
测量方法：
1.将万用表水平放置； 2.机械调零； 3.插入正负极表笔； 4.选择合适的电压档及量程； 5.将万用表两表笔并联于电路中； 6.根据选择的档位参数读取数值；
9
注意事项 1、严禁在被测电路带电的情况下测量 电阻；
2、每转换一次量程时，都应重新 进行欧姆调零；
3、当测量电路中的电阻时，应至 少有一端与电路断开，并应停 电测量；
10
4、测量电阻时，应选择适当的倍率档，使指针尽可能接近标度尺的几何中心即将1/2或 2/3处，如果不知道被测值大小应先选择R×100档。
万用表的使用-图文
3.测电阻 1）功能开关拨至欧姆档
时，万用表就是一个 多量程欧姆计。
2）当Rx＝0时，设R中＝Rg＋R
，
3）欧姆计非均匀刻度。
4）Rx=R中时，指针偏转为满 度的一半干电池E变化，所以要“欧
姆调零”，以保证刻度正确。
2）伏特计内阻：RV＝
每伏欧姆数×量程 。
3）伏特计有内阻， 测电压时产生分流 ，产生接入误差， 要修正。
4）要减少接入误差 ，的伏特计内阻必 须足够大。
2.测直流电流
1）功能开关拨至电 流mA档时，万用表 就是一个多量程安 培计。
2）安培计内阻：通 常不在电表面板标 出，查手册。
3）安培计有内阻， 测电流时产生分压 ，产生接入误差。
万用表的使用_图文.ppt
万用表的作用
• 万用表又称多用表，多功能、多量程。 • 测直流电压、电流；交流电压；电阻等 • 有些万用表还测交流电流、电容量和电
感量、晶体管共射放大倍数hFE等电参数
。 • 数字式万用表。 • 微处理器万用表。
二、工作原理
1.测直流电压
1）多量程直流伏特 计；各量程分别是 1 V、5 V等。
• 方法：
• 每次测电阻前和改变测量档后都必须调节欧 姆零点。
5）电阻读数=指示值×倍率。例如，选择R×1K 档，读数为1.25，则阻值为1.25 ×1KΩ。
万用表使用方法图解完整
万用表使用方法图解(可以直接使用，可编辑实用优秀文档，欢迎下载）万用表万用表是一种多功能、多量程的测量仪表，电子电工技术中时刻离不开它。
一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等，有的还可以测电容量、电感量及半导体的一些参数(如β)等。
若按显示方式简单区分，万用表可分为指针万用表和数字万用表。
数字万用表是一种多用途电子测量仪器，针对需要多功能、高分辨率、高精度和自动化测量的用户而设计的产品。
它们在具有准和稳的同时，集高速数据采集、自动化测量、任意传感器等多种功能于一身。
二. 数字万用表的使用方法图--电阻的测量第一步：首先红表笔插入VΩ孔黑表笔插入COM孔第二步：把旋转开关旋转到电阻的位置。
第三步：万用表的读数就是该电阻的阻值。
注意：量程的选择和转换。
量程选小了显示屏上会显示“1.”此时应换用较之大的量程;反之，量程选大了的话，显示屏上会显示一个接近于“0”的数，此时应换用较之小的量程。
三. 数字万用表的使用方法图--直流电压的测量第一步：正确插入表笔，首先红表笔插入VΩ孔黑表笔插入COM孔第二步：把万用表的旋转开关旋转到直流电压的位置。
第三步：用表笔的另一端和电池的正负极相对应。
第四步：读出显示器上的数据。
注意：把旋钮选到比估计值大的量程档，接着把表笔接电源或电池两端;保持接触稳定，数值可以直接从显示屏上读取。
四. 数字万用表的使用方法图--交流电压的测量第一步：红表笔插入VΩ孔，黑表笔插入COM孔。
第二步：量程旋钮打到V~适当位置。
第三步：将红黑表笔按如图方式插入到插座的孔内。
第四步：读出显示屏上显示的数据。
注意：测试市电时一定要把档位打到750V位置，测量档位一定要比要测试量的电压高，如不了解要测量的电压是多少伏，先用大的档位量，如量的值太小，再慢慢往小档位换。
五. 数字万用表的使用方法图--直流电流的测量第一步：断开电路。
第二步：黑表笔插入com端口，红表笔插入mA端口。
万用表使用方法及应用技巧PPT课件
4.5.5 读取显示屏上的正向偏压。
4.5.6 如果表笔极性与二极管极性相反，显示读数为0L。这可以用来区分二极管的正极和负极
二极管测 试档位及 表笔接法， 显示屏有“” 和“V”标记
为避免损坏万用表，在测量电容前，请断开电路电源并将所有高压电容器 放电。 4.6.1 将旋转开关转至 4.6.2 将红色表笔连接至 端子，黑表笔连接至COM端子。 4.6.3 将按针接触电容器引脚。 4.6.4 读数稳定后（最多15秒钟），读取显示屏所显示的电容值 。
档位旋 转至 “0FF”处
① HOLD:保持当前读数.按下此键后，万用表保持最后一次测量数据。再按下此键则取消。 ② RANGE:手动量程及自动量程切换。万用表默认自动量程，当万用表处于自动量程时，Auto Range 显示。按下此键，可 切换为手动量程，手动量程时，按下此键增加量程，当达到最高量程时，万用表会回到最低量程。按下并保持RANGE两秒 ，退出手动量程模式。 ③ 黄色按键：选择电阻模式，按下黄色按钮两次，可以激活通断性蜂鸣器。如果电阻低于50欧，蜂鸣器将持续响起，表明 出现短路。如果万用表读数为0L，则电路断路。 ④ 插孔A：用于交流电和直流电电流测量（最高可测量10A）的输入端子。 ⑤ 插孔mA µA:用于交流电和直流电的微安以及毫安测量（最高可测量400mA）的输入端子。 ⑥ 插孔COM：用于所有测量的公共（返回）接线端，即接黑色表笔。 ⑦ 插孔VΩ：用于电压、电阻、通断性、二极管、电容测量的输入端子。 ⑧ 红黑表笔：用于测试使用，测试时红表笔接“+”极，黑表笔接“-”极。
400mV直 流档位及 表笔接法
4.2.1 调节旋钮至
或
或
① A交流或直流电流0A～10A；② mA交流或直流电流0mA～400mA； ③ µA交流或 直流电流0µA～4000µA 。
万用表的使用
3）直流电流的测量
直流电流档位有0.05mA、0.5mA、 5mA、50mA、500mA、5A。测量时 将表笔插入“+” 、“-”插孔中，将转换 开关置于直流电流合适的档位。然后将 万用表串入被测电路中。注意正负极不 要搞错。如果被测电流超过0.5A时，可 将红表笔插入直流电流5A的插孔中，黑 表笔不动，转换开关置于直流电流 500mA档位，即可测量电流。
万用表的正确使用方法
基本操作步骤描述：
使用之前调零→正确接线→选择测量档 位→读数正确→维护保养
（1）使用之前调零 ①机械调零 ②欧姆调零
（2）正确接线
红表笔插入“+”插孔中，黑表笔插入“”插孔中。测量直流电流时，注意正、负 不得接反，以免指针反转。测量电流仪 表应串联在被测电路中；测量电压时， 仪表应并联在电路两端。测量晶体管时， 应记住万用表的红表笔和内部电池的负 极相连，黑表笔与内部电池正极相连。
（4）测量
1）测量电阻 红表笔插入“+”插孔中，黑表笔插入
“-”插孔中，把转换开关置于欧姆挡合 适的位置 。先进行欧姆调零，然后测量 电阻，面板上有×1、×10、×100、 ×1K、×10K档位，表头的读数乘以倍 率，就是所测电阻的阻值。
2）电压的测量
①测量直流电压
将转换开关转到直流电压挡，将红、黑表笔 分别插入“+”、“-”插孔中。直流电压挡有 0.25V、1V、2.5V、10V、50V、250V、 500V、1000V、2500V档位，根据所测电压 高低选择合适的量程档位，测量时应注意正负 极不要搞错。如果所测电压超过1000V以上， 应将红表笔插入2500V≌插孔中，将转换开关 置于500V或1000V档位即可测量。
（5）读数正确
万用表你真的会用吗？万用表各种功能使用方法图解
万用表你真的会用吗？万用表各种功能使用方法图解在详细介绍万用表前，先讲叙一下一般测量仪器仪表的使用常识、读数惯例。
仪表仪器分指针式（模拟式）、数显式（数字）、波形式（图形）显示测量结果。
测量不同的类别的电量参数，使用相应的仪器仪表，并选择相应的功能挡位。
如测量长度用尺子，不同的东西可能要用不同种类及准确度的尺子，我们对电量、参数的测量也一样。
有些仪器正式使用前可能还要预热、调试、调零等，使其进入正常工作状态。
然后估计所测量元件参数、电参数值的大小，选择合适量程来提高测量精确度。
若不能确定，一般先用大量程挡测试，以确保仪器仪表安全。
量程的选择一般以指针在满量程的1/3—2/3处或数字接近所在挡位值比较精确，图形以图形轮廓全显且尽可能大而清晰为宜。
测量过程中有时要调节显示结果的方式或等级、倍率及其它功能等调节旋钮或开关，以便于观察和结果显示，这时锁定（HOLD）键可以锁定测量结果或将数据存储下来。
指针式仪器仪表读数，看所选功能挡以及量程、指针所指示的刻度盘位置。
功能挡是确定测量类别和单位的，量程是用来确定单位和读数的，对刻度盘需要知道看哪条，一般看相应功能或最准确的那一条，同时看指针偏转位置读数。
读数关系有四种，即加、减、乘、除。
加、减在电平表中最具代表性，若选择+3dB和+10dB挡或按键，指针指在+6dB处，测量结果是+19dB，若指针在-5dB处，测量结果为+8dB。
乘关系如欧姆挡测电阻读数，如选择RX100挡，指针指在20位置，则用20乘100为2KΩ，这个电阻就是2KΩ。
还有示波器测量信号幅度，如选择幅度等级为1mV，波形顶点到谷点总共为5格，用1X5等于5mV。
这个信号的幅度就是5mV。
除关系如指针式万用表的电压、电流测试挡，你选择哪个量程，便代表满刻度量程数值大小，而指针偏转位置是代表占了多少份之多少份。
如用直流电压档50V，指针指在26刻度处，是指50V分成5大份，每份又分成10小份，即总共分成50份，占了其中26份，测量结果为26V。
万用电表的使用--ppt课件【可编辑全文】
表笔极性：万用表中电池在测电阻时起 作用，电池“+”与面板上“-”相连。利 用万用表电阻挡判别二极管、整流元件
正反向或仪器正负端时应注意表笔极性
，电流从黑表笔流出，经外接元件从红 表笔返回。
测量电路中电阻：必须断电测量。当不
能确定被测电阻是否有并联电阻存在时
，必须先使电阻一端与电路断开，如电
路中有电容应先行放电，然后进行测量 。
烧表。测直流电压时注意被测电量极性，正端接红笔， 负端接黑笔。
测量1000V以下电压时，选至所需的直流电压挡或 交流电压挡 (注意区分交直流) ，红表笔接“+”端(图1)， 在第2圈刻度盘读数，刻度值按量程折算。
测量1000~2500V电压时，选至1000V直流电压挡 或1000V交流电压挡，红表笔接“2500V”端(图2)。 正确使用挡位和刻度。应在指针偏转较大位置读数， 以提高测量精度。同时，为减小万用表的分流作用， 在保证指针偏转角度不太小的情况下尽量选择高量程 挡进行测量，这时表的等效内阻较大，对被测电路影 响小。
10 ~V
2500V 5A
ppt课件
22
◆ 万用表使用的注意事项——使用方面
☆ 使用万用表之前，必须熟悉万用表的使用方 法、测量原理、待测量种类和量程，核对转换开 关、插孔是否正确。
☆ 万用表使用时必须水平放置，使用前，先将 机械调零。
☆ 测量完毕，将量程选择开关拨到最高档位置， 防止下次测量时不慎将表烧坏。
检查电解电容漏电阻：转动开关置R×1K
挡,测试棒红杆必须接电容负极,黑杆接
电pp容t课件正极。
18
三极管直流放大倍数hFE测量
选择ADJ挡，将表笔短接，调节欧姆调零器，使得指针指向300hFE
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电工基础知识分享（四）：图文并茂，史上最全万用表使用手
册
万用表原本是属于电工的一种专业测量工具，但现在出现的电子万用表操作简单、寿命长、价格低，已经可以像螺丝刀、钳子一样成为家庭标配工具了。
很多用户把万用表买回家了，却看着表盘上密密麻麻的符号犯了愁——这东西到底该怎么用呢？
如上图，电子万用表可以分为三个部分：显示屏、表盘和表笔。
测量时，我们需要先拨动表盘，选择合适的量程，再用表笔接触被测物体，最后从显示屏上观察示数即可。
下面我们把这个过程展开来说。
表笔插在哪？
电子万用表的最下面会有四个孔，我们的两支表笔，就要插在这其中的两个孔内▼
每一个孔的旁边都标注了一些符号，其中有一个标注了“COM”符号，这个孔用来插入黑色表笔。
红色表笔插在哪，则要看我们要测量的参数：当我们想要测量一般电流时，表笔插在标注着“A”的孔内；当我们想要测量较小电流时（不足1A的电流），表笔插在“mA”孔内——如果你经验丰富，可以估算被测物体电流，直接判断插在哪个孔里。
如果没什么经验，可以先插在“A”孔内测量，如果显示屏上的示数不足1A，再把表笔换到“mA”孔内测量，获得更精确的数值。
除了测量电流以外，其它所有时间里，红色表笔都要插在标注着“ΩV”等多种符号的孔里。
黑色表笔和红色表笔的位置可以对调，不影响测量结果。
这是一种约定俗成的规范，最好不要违背。
量程怎么选？
使用万用表最关键的一步，就是转动表盘，选择合适的量程。
万用表的表盘一般分为内外两圈，内圈标注着精确量程，外圈标注着测量档位。
转动表盘时，需要先选择测量档位。
如下图所示，万用表的外圈一般会分为六个部分：交流电流档（A~）、直流电流档（A-）、交流电压档（V~）、直流电压档（V-）、电阻档（Ω）、蜂鸣档。
拨动到要使用的档位以后，还要选择更精确的量程。
以交流电压档为例，又分为2V,20V,200V,750V四种，选择的原则是：选大于且最接近与实际示数的量程。
比如被测物体上的电压是12V，我们就要选择20V量程。
和插表笔一样，如果经验丰富，可以直接判断被测物电压，然后选择适合的量程。
如果没什么经验，可以先选择最大量程，观察测量示数，再进行选择。
比如先用750V档位测量，测得示数只有170V，那就把量程选择到200V继续测量。
测量的正确姿势
当我们把电子万用表调试好了，表笔也插好了、表盘也拨好了，就该正式进行测量了。
测量的正确姿势，应该是左手拿万用表，右手像拿筷子一样拿着两根表笔，并用两根表笔前端的金属部分接触被测物体▼
待显示屏上的数字稳定后，直接读取示数即可。
当然了，实际应用中，可以使用这种姿势的情况并不多。
如果被测物体比较长，一手拿着一支表笔，也是被允许的——但别忘了，可以这样做，并不代表这样做就是正确的。
好了以上就是万用表的一些最基本的知识分享，接下来我们就具体详细介绍它的每个功能如何使用。
一、万用表的结构（500型）
万用表由表头、测量电路及转换开关等三个主要部分组成。
1.表头
表头它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。
测电压时的内阻越大，其性能就越好。
表头上有四条刻度线，它们的功能如下：
第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。
第二条标有∽和VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。
第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。
第四条标有dB，指示的是音频电平。
2.测量线路
测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如
整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。
3.转换开关
其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。
转换开关一般有两个，分别标有不同的档位和量程。
二、符号含义
（1）∽ 表示交直流
（2）V－2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡，其灵敏度为4000Ω/V
（3）A－V－Ω 表示可测量电流、电压及电阻
（4）45－65－1000Hz 表示使用频率范围为1000 Hz以下，标准工频范围为45－65Hz
（5）2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V 钳表和摇表盘上的符号与上述符号相似。
下面按顺序从上到下来分别讲一下各个档位的作用
1.5伏：可以测毫安电流，1.5Ⅴ以下电压，及电容值
蜂鸣二极管：检测线路通断和二极管霍尔阻值，记得要断电测量哦宝
八个小孔：三极管孔位
Ω电阻：测电阻，也可以查漏电，也要记得断电测量哦宝
火线：黑表笔悬空，红表笔测零火，数值大的为火线
V—直流电压：直流电压有正负
右侧讲完了，我们再讲一下左侧的，也是依次从上到下，最后讲四个孔位
数显屏幕：测量读数显示，电池电量显示，档位点数显示等
关机：记得关机就好
指示灯：蜂鸣车通断的时候通的话会亮
F电容：测电容之前一定要先放电
A—直流电流：依次从大到小选择合适的量程去测量
档位旋钮：每次测量之前记得先调好档位
A~交流电流：把万用表串到被测线路中，预估电流，尽量先选择大量程测量
下面我们开始讲4个孔位的表笔怎么使用相应的孔位进行测量
COM：为黑表笔的固定位置，也是负极，此孔位为公共端，所以黑表笔不用移动
20A：大电流测量
mA：小电流测量
VΩ：电压、电阻、蜂鸣等
CX：电容
不同品牌的万用表会有不同的规格样式，这里只是做个参考，感谢大家的支持！
三、万用表使用口诀
正确使用万用表，不仅能快速准确地判断出故障部位，而且能防止电器设备及万用表本身的损坏。
1.测量先看挡，不看不测量
每次拿起表笔准备测量时，务必再核对一下测量类别及量程选择开关是否拨对位置。
为了安全，必须养成这种习惯。
2.测量不拨挡，测完拨空挡
测量中不能任意拨动选择旋钮，特别是测高压（如220V）或大电
流（如0.5A）时，以免产生电弧，烧坏转换开关触点。
测量完毕，应将量程选择开关拨到“·”位置。
3.表盘应水平，读数要对正
使用万用表应水平旋转，读数时视线应正对着表针。
4.量程要合适，针偏过大半
选择量程，若事先无法估计被测量大小，应尽量选较大的量程，然后根据偏转角大小，逐步换到较小的量程，直到指针偏转到满刻度的2/3左右为止。
5.测R不带电，测C先放电
严禁在被测电路带电的情况下测电阻。
检查电器设备上的大容量电容器时，应先将电容器短路放电后再测量。
6.测R先调零，换挡需调零
测量电阻时，应先将转换开关旋到电阻挡，把两表笔短接，旋“Ω”调零电位器，使指针指零欧后再测量。
每次更换电阻挡时，都应重新调整欧姆零点。
7.黑负要记清，表内黑接“+”
红表笔为正极，黑表笔为负极，但电阻挡上黑表笔接内部电池的正极。
8.测I应串联，测U要并联
测量电流时，应将万用表串接在被测电路中；测量电压时，应将万用表并联在被测电路的两端。
9.极性不接反，单手成习惯
测量电流和电压时应特别注意红、黑表笔的极性不能接反，并且一定要养成单手操作的习惯以确保安全
以往几期电工基本知识分享如下：
电工基础知识分享（一）：什么是强弱电？你还分不清吗？
电工基础知识分享（二）：什么是相线、中性线、相电压和线电压？
电工基础知识分享（三）你真的了解电源线吗？彻底颠覆你的认知
好了今天的分享就到这里，如果分享的内容对你有所帮助请帮忙转发，关注我们的分享。
我们下期再见！。
