10kv故障指示器使用说明书
有关农网中10kV配电线路故障指示器的运用分析

有关农网中10kV配电线路故障指示器的运用分析发表时间:2016-08-22T14:11:45.137Z 来源:《电力设备》2016年第11期作者:曹艳琴苏冠琼[导读] 线路故障指示器具备检测线路短路和单相接地故障并发出报警信息的功能。
曹艳琴苏冠琼(国网河南上蔡县供电公司河南驻马店 463800)摘要:随着经济和社会的快速发展,其对电网安全稳定运行的可靠性的要求也越来越高。
在农网10kV配电线路中,线路故障指示器具备检测线路短路和单相接地故障并发出报警信息的功能。
在线路发生故障后,巡线职员可借助指示器的报警显示,迅速找出并确定故障区段,同时找出故障点。
本文就此展开相关论述。
关键词:配电线路布局设计农网故障指示器前言:线路故障指示器具备检测线路短路和单相接地故障并发出报警信息的功能。
在线路发生故障后,巡线职员可借助指示器的报警显示,迅速找出并确定故障区段,同时找出故障点。
故障指示器还能够做到实时检测线路的运行状态和故障发生的地点,诸如送电、停电、接地、短路、过流等。
在线路运行状态发生变化时迅速告知值班职员以及治理职员,快速做出处理决定,能极大地进步供电可靠性、进步用户的满足度。
一、故障指示器的基本概况线路故障指示器具备检测线路短路和单相接地故障并发出报警信息的功能。
其本体由传感器和显示器两分组成,传感器负责探测导线通过的电流,显示器负责对传感器送来的电流信息进行判断,达到整定值即翻红牌指示。
故障指示器按使用环境分类有户外型、户内型;按使用场所分类有架空线型、电缆型、面板型;按功能分类有短路型、单相接地型、混合型;按故障报警分类有机械翻转型、闪亮发光型、数据传输型、复合型;按故障检测方式分类有在线监测型、离线检测型。
二、农网10kV配电线路中故障指示器的布局设计故障指示器的合理正确布局设计是确保及时发现故障点、缩小停电范围和减少停电时间的有效手段。
为了解决线路故障时盲目巡线,造成的停电时间长、供电可靠性低等诸多问题,故障指示器的安装点应进行合理的设计。
故障指示器安装使用说明书

面板型短路接地故障指示器安装使用说明书一.产品介绍面板型短路接地故障指示器是配套安装在配电网络系统中的环网开关、电缆分支箱、箱变上,用于指示相应电缆区段的短路和单相接地故障的一种实时监测装置。
线路发生故障,工作人员可借助指示器的报警指示,迅速确定故障区段,并找出故障点。
同时,报警信息可实时发送到监控中心的服务器,在监控电脑的屏幕上显示出故障所在的区域和具体位置,引导巡线人员迅速确定故障区段并找出故障点。
二.主要功能1.短路报警指示:短路传感器在工作中检测线路的电流,当线路发生短路故障时电流达到或超过短路电流的整定值时,短路传感器发出报警信号,通过导线(光纤)传输给主机,主机接收到此信号后,产生相应的报警指示信号。
2.接地报警指示:接地传感器在工作中检测线路的零序电流,当线路发生接地故障时接地电流达到或超过接地电流的整定值时,接地传感器发出报警信号中,通过导线(光纤)传输到主机,主机接收到此信号后,产生相应的报警指示信号。
3.自动复位:当指示器发出报警信号后,如果无人工进行复位,在整定时间后,指示器可自动进行复位。
4.人工复位:当指示器产生报警后,可通过按下指示器主机面板上的“复位/测试”按钮保持2秒解除报警。
5.自动化:指示器产生相应的报警指示信号后,可将报警信号输出远传。
指示器也可接收远方的复位信号,对指示器进行远程复位操作。
6.测试:指示器可进行自检工作。
三.安装1.主机的安装:主机可安装在环网柜(配电柜、电缆分支箱等)前面板上,拆卸主机须按下主机壳上的金属弹片。
主机尺寸:96*48*80 mm 开孔尺寸:92*44mm2.短路传感器的安装:短路传感器必须安装在电缆的单相分支上,安装时可直接安装在被测电缆上,并进行紧固,防止滑动而造成脱落。
(安装、拆卸参见图一、图二):3.接地传感器的安装:接地传感器安装时应注意需将电缆的三根导线包围起来,电缆的接地线必须回穿传感器,并紧固,防止滑动而造成脱落。
10kV架空线路短路故障指示器的应用

E 昌圃
皇 查壅 主_——持-● :杨●_留__名__
N O N G CU N D IA NG O NG
1 0 kV架 空线路 短路故障指示器的
(456400)国 网河 南滑县 供 电公 司 张志伟 姚 晓 宁 张志 慧
短 路 故 障 指 示 器 ,可 用 来 指 示 线 路 是 否 发 生 了 相 间 短 路 故 障 ,哪 一 相 与 哪 一 相 发 生 了短 路 ,从 而 快 速 锁 定 发 生 相 间 短 路 故 障 的 位 置 区 间 ,快 速 查 找 故 障 ,缩 短 停 电 时 间 。作 为 实 现 配 网 自动 化 的 重 要 元 件 ,短 路 故 障 指 示 器 (以 下 简 称 指 示 器 )的 使 用 要 点 如 下 。
(1)该 指 示 器 仅 用 作 相 间 短 路 指 示 ,而 不 能 作 为 接 地 指 示 。 其 适 用 的 电 压 等 级 要 参 照 使 用 说 明 书 。
(2)指 示 器 可 直 接 用 在 裸 导 线 或 绝 缘 线 (不 用 破 坏 绝 缘 )上 。可 在 线 路 带 电 的情 况 下 直 接 安 装 。

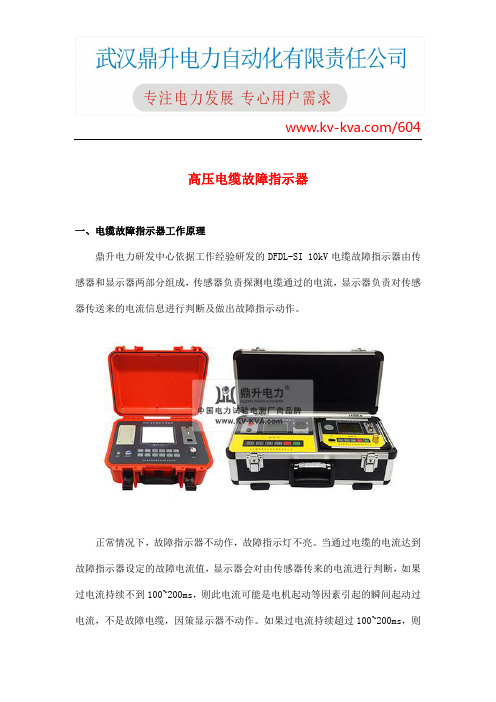

高压电缆故障指示器

/604高压电缆故障指示器一、电缆故障指示器工作原理鼎升电力研发中心依据工作经验研发的DFDL-SI 10kV电缆故障指示器由传感器和显示器两部分组成,传感器负责探测电缆通过的电流,显示器负责对传感器传送来的电流信息进行判断及做出故障指示动作。
正常情况下,故障指示器不动作,故障指示灯不亮。
当通过电缆的电流达到故障指示器设定的故障电流值,显示器会对由传感器传来的电流进行判断,如果过电流持续不到100~200ms,则此电流可能是电机起动等因素引起的瞬间起动过电流,不是故障电缆,因策显示器不动作。
如果过电流持续超过100~200ms,则/604 判断为故障电流,显示器动作,指示灯闪烁显示。
显示器动作后再作一次判断,如果2s内电缆电流已恢复正常,说明上级开关重合闸成功,故障点已被排除,恢复正常供电状态,显示器回复初始状态,指示灯熄灭。
如果2s内电缆电流消失,说明故障已引发上级开关跳闸而导致电缆失压,则确定为故障,显示器保持动作,指示灯继续闪烁,直到达到预设的时间限制或收到人工手动复位为止。
DFDL-SI 10kV电缆故障指示器因安装方便灵活的特别被广泛安装在架空线、电力电缆配电线路上、箱式变、环网柜、分支箱中,它能够迅速指明故障线路和故障点,减小停电面积,缩短故障排除和查找时间。
准确指示瞬间故障,不仅利于排除供电隐患;为查找隐蔽永久性故障点提供了技术手段,避免传统多次拉路合闸巡线给电力设备带来的影响,同时也减轻了巡线人员劳动强度,提高售电量和供电可靠性。
/604 DFDL-SI 10kV电缆故障指示器主要包括检测电路、逻辑分析电路、信号触发电路、通信传输电路、电源电路等你模块,通过将检测到的上电、断电、接地、短路等信号通过无线射频方式传送到信号传输终端,最后驱动故障指示器的显示部分。
二、电缆故障分析对于短路故障,故障指示器利用线路出线故障时电出现正突变以及线路停电的原理来检测故障。
借助电磁感应法检测线路中通过的电流突变量和持续时间确定故障。
电缆型故障指示器技术规范

电缆型故障指示器产品别称:10KV电缆故障指示器概述故障指示器能提高电力故障的查找效率,进入我国市场较晚,但是势头锐不可挡。
深圳市特力康科技有限公司,集合公司科研力量,研制出电缆型故障指示器,能实现接地、短路故障指示的功能,对于温度、负荷的监测也能满足,是一款功能强大的高科技产品。
工作原理电缆型故障指示器是用在电缆线路上的,可在多种电力电缆系统应用,可检测接地、短路故障、温度、负荷等,对于故障源可通过面板闪光和显示屏显示,并可以选择故障信息远传的方式。
主要功能故障监测:电缆型故障指示器具有识别短路、接地故障的功能;在线运行:嵌入电缆系统,可持续运行,无须维护复位方式:延时手自一体复位功能;显示方式:面板液晶、指示灯闪光显示;告警指示:电缆型故障指示器接地、短路报警指示;故障判断:检测短路故障时,线路电流突变,且待开关跳闸后方给出故障指示,无须设定动作值;抑制涌流:当线路送电时,指示器检测到励磁涌流,动作回路闭锁,防止故障指示器误动作;自检功能:上电自检功能;故障远传(可选):485总线远传;防锈耐蚀:电缆型故障指示器结构零件采用防锈防蚀材料;结语深圳市特力康科技有限公司自主研发生产的电缆型故障指示器,实现了故障源头迅速发现反应,节省了工作人员查找的时间,是电力部门实现减人增效的有力手段。
凡购买我司产品,自购机之日起享受12个月免费保修服务以及相关产品有偿维护,用户联系我公司技术人员即可办理相关手续。
预知详情,TEL贝先生:0⑦⑤⑤-②⑨⑤00⑦⑥②或QQ:①⑨②0⑥⑦①⑨②⑦特力康还经营:智能型接地短路故障指示器、面板型故障指示器、电缆线路故障指示器、架空线路故障指示器等相关产品。
SEC-3-1型短路和接地故障指示器 说明书

SEC-3-1型短路和接地故障指示器安装使用说明书一)用途SEC型短路和接地故障指示器(以下简称指示器)主要用于10kV及35kV电压等级的电缆网,在系统发生短路和接地故障时,指示器给出报警指示并在设定时间内自动复位。
检修人员可以根据其指示迅速确定发生故障的区域并及时处理,将大大减轻劳动强度和缩短停电恢复时间。
指示器提供的报警无源节点可直接接入FTU(Figure Terminal Unit),当发生故障时给配网自动化系统提供线路故障信息,以实现配网自动化。
二)功能1)短路故障报警在三相电缆上分别安装短路故障传感器,当A、B、C三相中某相或某几相短路电流达到设定值时(可在出厂前按照用户要求设定)对应短路故障传感器发出光脉冲信号,通过光纤传送到指示器。
指示器检测到光脉冲信号后,对应的指示LED会发出闪光报警,短路/接地故障指示继电器闭合,外接报警LED脉冲输出。
当设定复位时间到时,LED灭,短路/接地故障指示继电器打开,外接报警LED光脉冲输出关闭。
2)接地故障报警将三相电缆穿过接地故障传感器,当接地电流达到设定值时(可在出厂前按照用户要求设定),指示器检测到故障信号后,对应的指示LED会发出闪光报警,短路/接地故障指示继电器闭合,外接报警LED光脉冲输出。
当设定复位时间到时,LED灭,短路/接地故障指示继电器打开,外接报警LED光脉冲输出关闭。
注意:屏蔽线与零线不得穿过接地故障传感器,如必须穿过则须一进一出以抵消该电流分量。
3)电池电压低报警当电池电压下降到设定值(2.7V)以下时,电量报警指示LED常亮,电池电压低指示继电器闭合。
除非维修人员更换电池、或电池能量耗尽,将一直维持报警状态。
4)恢复时间设定/自动复位恢复时间可以在出厂时根据用户的要求设定,通常出厂时设为8小时,用户通过指示器面板后的三位拨盘开关可以设定为1—8小时(1小时为最小间隔)。
用户有特殊要求时可以定制。
5)复位/自检当按下复位/自检按钮时,系统复位并进入自检程序。
10KV电缆故障指示器的安装应用

10KV电缆故障指示器的安装应用目前在10kV高压网络中应用较为广泛的是有源二合一故障指示器,其不仅能够指示相间短路故障,而且还能够检测单相接地故障,其安装应用主要如下所示:(1)主机的安装。
有源二合一故障指示器主机为95*50*85mm 尺寸规格,存放主机的柜体的开孔规格为90(长)*45(宽)mm。
主机的安装相对来说较为简洁,只需要将主机上方的四个弹片按下即可放入到柜体中,即完成主机安装。
(2)接地传感器的安装。
接地传感器是为了感应单相接地短路电流,因此该设备必需安装在各个分相的三芯电缆上,从而使得传感器能够接收并感应每一相的接地电流。
接地传感器在安装时首先用螺丝刀拧开螺丝,打开金属卡环,然后将金属卡环套在各项三芯电缆上面,最终用螺丝刀拧紧固定,同时拉紧抱扎锁扣,将卡扣牢牢地固定在电缆上面,从而防止传感器脱落。
图一为短路传感器安装示意图。
(3)短路传感器的安装。
短路传感器是为了监测电缆相间是否存在着短路电流,因此短路传感器往往安装在单相电缆的分支之上,安装方法和步骤与接地传感器相像,首先用螺丝刀将螺丝钉拧开,从而打开金属卡环,然后将卡环套在电缆分支上,再次拧紧螺丝钉,假如仍旧存在松动,则通过调整传感器顶端的螺杆来固定。
(4)光纤线缆的连接。
当故障指示器的主机和传感器安装完毕之后,安装人员用光纤线缆将传感器与主机连接起来,这样传感器在电缆上接受到的电流信息就能过通过光纤输送至主机之中,从而依据电流的大小,主机推断是否进行翻牌或闪灯动作。
安装时将光纤线缆插入到主机的光纤线头之中,然后再旋紧光纤帽,使得光纤与主机紧密地连接在一起,从而杜绝因接触不良带来的信号中断事故。
总而言之,随着我国电力事业的不断进展,10kV高压电缆网络成为了电力输送的重要途径,电缆头作为线路连接的核心配件,其制作质量打算着供电网络平安运行。
同时在线路上安装故障指示器能够在线路消失故障时快速地找到故障源,为工作人员开展准时进行抢修节省了珍贵的时间,进而保证了电力输送的持续稳定。
故障指示器标准技术标书(1)

10kV配电线路故障指示器标准技术标书目录1、应遵循的主要标准 (1)2、使用条件 (2)2.1 正常工作大气条件 (2)2.2 贮存、运输环境条件 (2)2.3 周围环境 (2)2.4 系统条件要求 (2)2.5 设备可安装地点 (2)4、技术要求 (3)4.1 架空线路故障指示器 (3)4.2 电磁兼容性能 (5)4.3 安全要求 (6)5、试验要求 (7)5.1外观与结构检查 (7)5.3识别故障试验 (7)5.4短路故障防误动功能试验 (7)5.5低温性能试验 (7)5.6按GB/T 2423.4要求进行倾斜跌落试验 (8)5.7电气寿命试验 (8)5.8静电放电抗扰度试验 (8)5.9射频电磁场辐射抗扰度试验 (8)5.10浪涌(冲击)抗扰度试验 (9)5.11工频磁场抗扰度试验 (9)5.12临近干扰试验 (10)5.13耐受短路电流冲击试验 (10)5.14着火危险试验 (10)5.15卡线结构的握力试验 (10)5.16防护等级试验 (10)1、应遵循的主要标准GB/T 7261-2000 《继电器及装置基本试验方法》GB/T 11022-1999 《高压开关设备和控制设备标准的共用技术要求》GB/T 11287-2000 《量度继电器和保护装置的振动试验(正弦)(idt IEC60255-21-1:1988)》GB/T 14537-1993 《量度继电器和保护装置的冲击与碰撞试验(idt IEC60255-21-2:1988)》GB/T 15153.1-1998 《远动设备及系统第2部分:工作条件第1篇:电源和电磁兼容性(idt IEC 870-2-1:1995)》GB/T17626.2-2006 《电磁兼容试验和测量技术静电放电抗扰度试验》GB/T17626.3-2006《电磁兼容试验和测量技术射频电磁场辐射抗扰度试验》GB/T 17626.4-1998 《电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验(idt IEC 61000-4-4:1995)》GB/T17626.5-1999 《电磁兼容试验和测量技术浪涌抗扰度试验》GB/T17626.8-2006 《电磁兼容试验和测量技术工频磁场抗扰度试验》GB/T17626.12-1998 《电磁兼容试验和测量技术阻尼振荡波抗扰度试验》DL/T 593-2006 《高压开关设备和控制设备标准的共用技术要求》DL/T 721-2000 《配电网自动化系统远方终端》DL/T 844-2003 《12kV少维护户外配电开关设备通用技术条件》GB/T2423.1-2001 《电工电子产品环境试验第2部分:试验方法试验A:低温》GB/T2423.2-2001 《电工电子产品环境试验第2部分:试验方法试验B:高温》GB/T2423.9-2001 《电工电子产品环境试验第2部分:试验方法试验Cb:设备用恒定湿热》GB/T4208-1993 《外壳防护等级(IP代码)》2、使用条件2.1正常工作大气条件a)环境温度:-10℃~+90℃,最大日温差:25℃;b)最大风速:35m/sc)相对湿度:5%~95%(产品内部既不应凝露,也不应结冰);d)覆冰厚度:10mme)大气压力:80kPa~106kPa。
10kV架空线路带电加装、更换故障指示器作业指导书

10kV架空线路带电加装、更换故障指示器作业指导书编号:Q/CSG-GZDW PD JX S 085 00 2014(1)
一、作业前准备
二、作业过程
三、作业终结
填写要求:
1.“作业记录”:如正常则填写“√”、异常则填写“O”、无需执行则填写“×”;对“风险评估”和“控制措施”栏目中对存在风险填写“√”,不存在风险则填写“×”;
2.工作回顾:由工作负责人填写,从本次作业是否有新的安全风险、全部风险的控制措施是否足够和有效、施工方法和工艺是否满足设备质量控制要求、改进措施与建议、是否有遗留问题等方面进行回顾。
3.工作完毕后,工作安排人负责对本次工作进行总体评价,并对工作负责人填写的内容进行分析,对相关问题提出处理意见。
10kv故障指示器使用说明书

10kv故障指示器使用说明书1. 介绍故障指示器的作用和意义:10kv故障指示器是一种用于检测和指示10kv电力线路上存在的故障的设备。
它可以有效地帮助维护人员对电力线路进行故障定位和排除,提高电网的可靠性和稳定性。
2. 故障指示器的基本原理和工作方式:故障指示器通过检测电力线路上的电流和电压变化来判断是否存在故障。
当电力线路发生短路、接地故障或过载等情况时,故障指示器会根据预设的故障电流和故障持续时间进行指示,以提醒维护人员存在故障。
3. 故障指示器的安装和操作步骤:首先,将故障指示器安装在需要检测的电力线路上,并连接好电源。
然后,根据设备提供的说明书设置合适的故障电流和故障持续时间阈值。
最后,将故障指示器置于工作状态,监测电力线路上的故障情况。
4. 故障指示器的指示方式和结果解读:故障指示器通常通过LED灯、声音提示或通信模块等方式进行指示。
当故障指示器发出指示信号时,维护人员可以根据指示灯的颜色、闪烁频率或声音提示的特征来判断故障的类型和位置。
同时,也可以通过通信模块将故障信息传输至监控中心,以便及时采取相应的维修措施。
5. 故障指示器的特点和优势:故障指示器具有灵敏度高、反应迅速的特点,能够在故障发生后及时进行指示,提高故障定位的准确性和效率。
此外,故障指示器还具有安装方便、操作简单、可靠性高等优势,可以广泛应用于各类10kv电力线路的故障检测和维护工作中。
6. 故障指示器的注意事项和维护保养:在安装和使用故障指示器时,需要注意选择适合的型号和规格,确保其与电力线路的匹配性。
同时,定期对故障指示器进行检测和校准,保证其正常工作。
在维护过程中,避免故障指示器受到外界物质的污染和损坏,保持其灵敏度和可靠性。
总之,10kv故障指示器是对电力线路上故障进行检测和指示的重要设备,其使用说明书对于维护人员合理安装和操作具有重要意义,能够提高电力系统的可靠性和安全性。
