变压器绕组温度计安装使用说明书
变压器油面绕组温度计的基本知识
1、这里着重介绍油面温度计，因为绕组温度计的温度指示并非真实绕组温度体征，而是通过油顶层温度与电流互感器小信号叠加而成的模拟信号。
2、绕组温度计的信号介绍：B W Y －80 4 A J （TH）湿热带防护J、机电一体化、输出（4-20）mAA、铂电阻开关数量线性刻度油面温度计变压器BWY－804AJ（TH）油面温度计：仪表内装有四组可调控制开关，可分别用于变压器冷却系统控制及讯号报警。
同时能输出与温度值对应的（4－20）mA电流信号和Pt100铂电阻值，供计算机系统和二次仪表使用。
组成：主要由弹性元件、传感导管、感温部件、温度变送器、数字式温度显示仪组成。
由弹性元件、传感导管和感温部件构成的密封系统内充满感温介质，当被测温度变化时，感温部件内的感温介质的体积随之变化，这个体积增量通过传感导管传递到仪表内弹性元件，使之产生一个相对应的位移，这个位移经机构放大后便可指示被测温度，并驱动微动开关，输出开、关控制信号以驱动冷却系统，达到控制变压器温升的目的。
通过嵌装在一次仪表内的变送器，输出（4－20）m A标准信号，输入计算机系统和二次仪表，实现无人电站管理使用说明：1、仪表在运行中必须垂直安放。
2温包安装:使用前必须确认温度计座内注满了油且油面能够完全浸没PT100。
3、温包与表头间的软管必须有相应的固定,间距在300mm为宜。
弯曲半径不得小于R100mm。
多余的软管应按大于直径Φ200mm盘成圆,固定在变压器本体上。
（毛细管内为惰性液体）4、调整温度表必须在专用设备特定温度下进行。
5、切忌用手随意拨动表指针动作。
常见故障：1、表盘指针不动作且回零---毛细管内液体泄露，该故障为不可修复故障。
2、数显显示异常：极性接反，变送器故障绕组温度计的工作原理：变压器绕组温度计的温包插在变压器油箱顶层的油孔内，当变压器负荷为零时，绕组温度计的读数为变压器油的温度。
当变压器带上负荷后，通过变压器电流互感器取出的与负荷成正比的电流，经变流器调整后流经嵌装在波纹管内的电热元件。

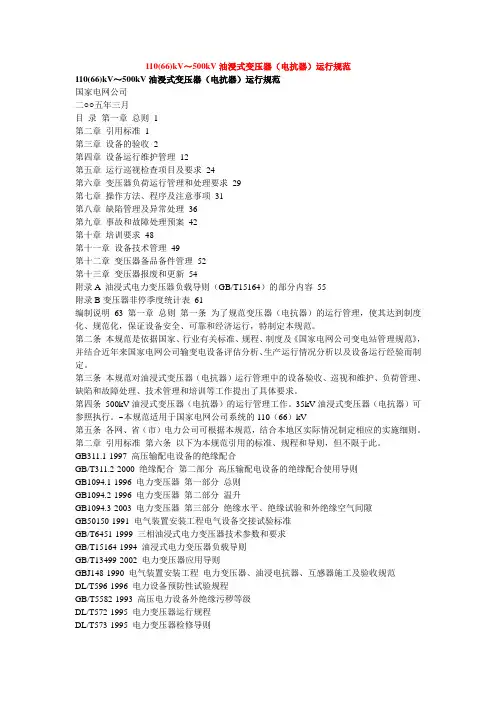

110(66)kV～500kV油浸式变压器(电抗器)运行规范
110(66)kV～500kV油浸式变压器（电抗器）运行规范110(66)kV～500kV油浸式变压器（电抗器）运行规范国家电网公司二○○五年三月目录第一章总则1第二章引用标准1第三章设备的验收2第四章设备运行维护管理12第五章运行巡视检查项目及要求24第六章变压器负荷运行管理和处理要求29第七章操作方法、程序及注意事项31第八章缺陷管理及异常处理36第九章事故和故障处理预案42第十章培训要求48第十一章设备技术管理49第十二章变压器备品备件管理52第十三章变压器报废和更新54附录A 油浸式电力变压器负载导则（GB/T15164）的部分内容55附录B变压器非停季度统计表61编制说明63 第一章总则第一条为了规范变压器（电抗器）的运行管理，使其达到制度化、规范化，保证设备安全、可靠和经济运行，特制定本规范。
第二条本规范是依据国家、行业有关标准、规程、制度及《国家电网公司变电站管理规范》，并结合近年来国家电网公司输变电设备评估分析、生产运行情况分析以及设备运行经验而制定。
第三条本规范对油浸式变压器（电抗器）运行管理中的设备验收、巡视和维护、负荷管理、缺陷和故障处理、技术管理和培训等工作提出了具体要求。
第四条500kV油浸式变压器（电抗器）的运行管理工作。
35kV油浸式变压器（电抗器）可参照执行。
本规范适用于国家电网公司系统的110（66）kV第五条各网、省（市）电力公司可根据本规范，结合本地区实际情况制定相应的实施细则。
第二章引用标准第六条以下为本规范引用的标准、规程和导则，但不限于此。
GB311.1-1997 高压输配电设备的绝缘配合GB/T311.2-2000 绝缘配合第二部分高压输配电设备的绝缘配合使用导则GB1094.1-1996 电力变压器第一部分总则GB1094.2-1996 电力变压器第二部分温升GB1094.3-2003 电力变压器第三部分绝缘水平、绝缘试验和外绝缘空气间隙GB50150-1991 电气装置安装工程电气设备交接试验标准GB/T6451-1999 三相油浸式电力变压器技术参数和要求GB/T15164-1994 油浸式电力变压器负载导则GB/T13499-2002 电力变压器应用导则GBJ148-1990 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范DL/T596-1996 电力设备预防性试验规程GB/T5582-1993 高压电力设备外绝缘污秽等级DL/T572-1995 电力变压器运行规程DL/T573-1995 电力变压器检修导则GB/T 10229-1988 电抗器JB/T 8751-1998 500kV油浸式并联电抗器技术参数和要求DL/T586-1995 电力设备用户监造技术导则DL/T 722-2000 变压器油中溶解气体分析和判断导则DL/T574-1995 有载分接开关运行维护导则DL/T540-1994 QJ25、50、80型气体继电器校验规程DL 408-1991 电业安全工作规程（发电厂和变电所电气部分）国家电网公司《变电站运行管理规范》国家电网公司《电力生产设备评估管理办法》国家电网公司《110（66）kV～500kV油浸式变压器（电抗器）技术标准》国家电网公司《110（66）kV～500kV油浸式变压器（电抗器）检修规范》国家电网公司《110（66）kV～500kV油浸式变压器（电抗器）技术监督规定》国家电网公司《预防110（66）kV～500kV油浸式变压器（电抗器）事故措施》第三章设备的验收第七条新设备验收的项目及要求（一）设备运抵现场、就位后的验收（1）油箱及所有附件应齐全，无锈蚀及机械损伤，密封应良好。
iDIN800干式变压器温控仪使用说明书
本说明书对继电器接点容量的说明。
F 若本说明书与装置有不对应的，请以装置为准。
2
目录
1 概述....................................................................................................................................................5 2 装置特点 ...........................................................................................................................................5 3 功能介绍 ...........................................................................................................................................5
广州智光自动化有限公司
变压器绕组温度计说明书
BWR（WTYK）-04 WINDING TEMPERATURE INDICATOR一、概述绕组温度计是一种适用热模拟测量技术测量电力变压器绕组最热点温度的专用监测（控制）仪表。
所谓热模拟测量技术是在易测量的变压器顶层油温T O 基础上，再施加一个变压器负荷电流变化的附加温升△T，由此二者之和T=T O+△T即可模拟变压器最热点温度。
本公司研制生产的新型BWR（WTYK）-04绕组温度计有信号报警、冷却器控制和事故跳闸等多项功能，用户可根据实际需要选择使用。
该仪表具有良好的防护性能，抗干扰性强，可靠性高，接线安装方便，在户外条件下能正常工作。
同时能将变压器绕组温度计信号远传至控制中心，通过XMT（XST）数显仪或计算机系统，实现同步显示、控制变压器绕组温度，确保变压器正常运作。
二、型号说明:B W R - 04 TH适用于湿热带开关数目绕组温度计变压器类产品用输出信号:1. 直接输出DC（4-20）mA电流信号，也可通过XMT数显仪显示其相应温度同时输出DC（4-20）mA电流信号及DC（0-5）V电压信号；2. 直接输出端为DC（4-20）mA电流信号，也可通过XST数显仪显示其相应温度同时输出RS-485计算机接口。
BWR（WTYK）-04 WINDING TEMPERATURE INDICATOR三、产品成套性：绕组温度计组成有二部分：1、现场一只嵌装电热元件及BL型电流匹配器的温度控制BWR（WTYK）-04，如图1所示；2、中心机房一台遥测控制仪XMT、(XST)。
四、工作原理：当变压器带上负荷后，如图2所示，通过变压器电流互感器取出与负荷成正比的电流，经电流匹配器调整后，通过嵌装在弹性元件内的电热元件产生热量，使弹性元件的位移量增大。
因此当变压器带上负荷后，弹性元件的位移量是由变压器顶层油温和变压器负荷电流二者所决定。
则BWR（WTYK）-04指示的温度是变压器顶层油温与绕组对油的温升之和，反映了被测变压器绕组的最热部位平均温度。
变压器温度计的安装要求
变压器温度计的安装要求一、引言变压器温度计是用来测量变压器内部温度的一种仪器，它的安装位置和方式对于准确测量变压器温度至关重要。
本文将介绍变压器温度计的安装要求，以确保测量结果的准确性和可靠性。
二、安装位置选择1. 温度计应安装在变压器油箱内部，通常选择距离高压绕组和低压绕组较近的位置，以便准确测量变压器内部的温度变化。
2. 安装位置应远离变压器的热源，例如冷却器、加热元件等，以免受到外界热源的干扰，影响温度测量的准确性。
3. 温度计应安装在变压器的油面附近，以便及时感知变压器油的温度变化，从而保护变压器的安全运行。
三、安装方式1. 温度计的安装应尽量避免与变压器内部的其他元件接触，避免对变压器内部结构造成损坏或影响正常运行。
2. 温度计的安装应采用固定方式，确保其稳定性，避免由于振动或其他外力导致温度计的松动或脱落。
3. 温度计的安装位置应便于观察和读取温度值，以方便运维人员及时监测变压器的工作状态。
四、温度计的连接1. 温度计的连接线应选择高温、耐腐蚀的材料，以确保信号传输的可靠性和稳定性。
2. 温度计的连接线应采用专用的接线方式，保证连接的牢固和耐高温环境的要求。
3. 温度计的连接线应远离变压器的高压绕组和低压绕组，避免干扰和接地故障的发生。
五、温度计的校准和维护1. 温度计的校准应按照国家和行业标准进行，以确保测量结果的准确性和可靠性。
2. 温度计的校准周期应根据实际情况和要求确定，一般建议每年进行一次校准。
3. 温度计的维护应定期进行，包括清洁温度计表面、检查连接线路的松动情况等，以确保温度计的正常工作和准确测量。
六、结论变压器温度计的安装位置和方式对于准确测量变压器内部温度至关重要。
正确选择安装位置，采用适当的安装方式，连接可靠的连接线，以及定期进行校准和维护，可以保证温度计的准确性和可靠性，进而保护变压器的安全运行。
希望本文介绍的变压器温度计的安装要求对读者有所帮助。
BWD-3K变压器温控器说明书
产品详细介绍
BWD—3K、BWD—3KR干式变压器用电子温控仪
一、适用范围
BWD—K变压器用电子温控仪是由微处理器构成的智能仪表。它用Ptl00的铂电阻作测温传感器，将铂电阻分别置入变压器绕组内，变压器温度变化时，铂电阻的阻值随温度同步变化。温控仪可以对设定的温度值进行控制处理，它可以启、停冷却风机、发出故障报警、超温报警、控制超温跳闸等，以保护变压器。
与上位机通调的速
4800
此波特率有1200，2400，4800，9600
个值用直和V键循环可选
二、符合标准
本仪表按机械行业执行标准JB／r7631—2005《变压器用电子温控器》专门设计和制造。
二、技术指标
1、工作环境温度：—10—50℃
2、相பைடு நூலகம்温度：≤90％(25℃)
3、工作电源：AC220V±10％ 50H2土5％
4、测量范围：0℃—200℃
5、分辩力：0．1℃
6、精确度等级：O．1级(传感器O．5级，温度计0．5级)
Ft
风机自启动时间
风机每隔Ft自动启动t分钟
24
此t单位为小时，范围为O—256
t
风机打开时间
风机自动打开吩钟后关闭
10
此t单位分钟，范围O—256
Ht
历史最高温度记录值
记录历史层高温度
接▲和V键可清除
Ad
仪表通讯地址
按地址可与上位机通讯
1
可通过日S232或RS485接口与
上位机通讯的地址
bp
通讯波特率
C2
风机开启温度T2
Tmax，T2时打开风机
100
仪表风机指示灯亮
贝思力 2020系列变压器温控器 说明书
安全指导在安装、操作和运行此温控器前，请仔细阅读本说明书，并妥善保管。
警告注意此温控器有危险电压,并监控危险的电力变压器。
如果不按本手册的规定操作可能会导致财产损失或人员严重受伤甚至死亡。
只有合格的技术人员才允许操作此温控器，在进行操作前，要熟悉使用手册中所有安全说明、安装、操作和维护规程。
本温控器的正常运行取决于正确的运输、安装、操作和维护。
1．此温控器的工作电源为: 220VAC ～240VAC ，50Hz/60Hz ； 2．请确保所有电气连接正确、牢固；3．此温控器接通电源后，请不要接触外露的带电部件； 4．端子L 、N 、1、2、3、4、5、6、7带有危险电压； 5．风机输出端子1、2、3、4、5、6与7间请勿短路；6．对变压器进行高压测试时，请先将温控器与传感器分离，以免损坏温控器！1．使用前请仔细阅读说明书；2．此温控器只能按本公司规定的说明使用，未经授权的修改和使用非本公司所出 售或推荐的零配件都可能导致本系统出故障，甚至失效；3．避免在含有二氧化硫（SO 2）、硫化氢（H 2S ）或其他腐蚀性气体的大气中使用 本温控器，否则会使继电器触点失效；4．整机安装好后，连接好有关引线，在确定无误的情况下方可送电运行；5．传感器探头请勿用打火机烧烤（火焰温度在800℃左右）； 6．不要在继电器输出触点上施加比最大额定值大的电压、电流；7. 当实际产品为特殊/定做产品时，若说明书内容与“9 特殊机型附页”内容相冲突时，以“9 特殊机型附页”内容为准。
8．请将使用说明书放在容易拿到的地方，并送给所有使用者。
目录1.产品概述 (1)2.产品型号 (1)3.技术参数 (1)4.产品功能介绍 (2)5.产品操作说明 (3)6.产品电气接线(以BWDK－3208BE为例) (6)7.通讯规约 (7)8.产品安装 (9)9.常见问题 (10)10.特殊机型附页 (10)1.产品概述此温控器是为风冷干式变压器设计的新一代温度控制器,它采用先进的计算机控制技术和数据存贮技术设计而成，且在设计中采用了硬件和软件相结合的抗干扰措施，使产品具有了极强的抗干扰能力。
变压器安装使用说明书
目录1 产品介绍 (6)1.1 说明 (6)1.2 产品技术参数 (6)1.3 产品使用条件 (7)1.4 产品运输方式：公路 (8)1.5 组部件简介 (8)1.6 概述 (11)1.7 注意事项 (11)2 安全防范 (14)2.1 一般说明 (14)2.2 电气安全 (14)2.3 内检安全 (14)2.4 起吊安全 (15)2.5 注油安全 (15)2.6 跌落安全 (15)3起吊与运输 (16)3.1 起吊 (16)3.1.1 一般操作事项 (16)3.1.2操作人员注意的事项 (16)3.1.3支撑主体设备 (17)3.2运输 (17)3.2.1运输的一般规定 (17)3.2.2运输的注意事项 (18)3.2.3变压器带油运输 (18)3.2.4变压器充氮运输 (18)3.2.5变压器运输时的拆卸件 (19)3.2.6变压器运输状态的监测 (19)3.2.7变压器运输过程中氮气压力的监测 (20)3.2.8变压器运输要求 (20)4 验收、储存及就位 (21)4.1 主体验收检查 (21)4.2 附件验收检查 (22)4.2.1套管 (22)4.2.2升高座 (22)4.2.3储油柜 (23)4.2.4冷却器或散热器 (23)4.2.5变压器油 (24)4.2.6其他 (24)4.3储存 (24)4.3.1主体储存 (24)4.3.2拆卸件储存 (26)4.4安装就位 (26)5 主体复装前的检查 (28)5.1 一般说明 (28)5.2 检查前的准备 (28)5.3 检查主体是否受潮 (28)5.4注油排氮 (29)5.5进入油箱中内检时的要求和注意事项 (29)5.6进入箱中的内检项目 (30)6 整体复装 (32)6.1一般说明 (32)6.2整体复装注意事项 (32)6.2.1防止绝缘件吸潮 (32)6.2.2变压器油的注意事项 (33)6.2.3密封圈安装注意事项 (33)6.2.4其它注意事项 (34)6.3整体复装前的准备工作 (35)6.4整体复装 (35)6.4.1升高座的安装 (35)6.4.2套管的安装 (36)6.4.3内部引线的连接 (40)6.4.4储油柜、联气管的安装 (41)6.4.5压力释放阀及导油管的安装 (41)6.4.6冷却器(散热器)的安装 (41)6.4.7分接开关的安装 (42)6.4.8温度控制器的安装 (43)6.4.9其它组件安装 (43)6.4.10二次线的安装 (43)7 注油及热油循环 (44)7.1准备工作 (44)7.2真空注油 (44)7.3热油循环 (46)7.4补油、密封实验及静放 (47)8 运行前的检查和试验 (48)8.1运行前的检查 (48)8.2运行前的试验 (49)8.3变压器补漆 (51)9 运行与维护 (52)9.1一般运行条件及要求 (52)9.1.1环境温度 (52)9.1.2运行电压 (52)9.1.3运行时的温度限值 (52)9.1.4接地情况检测 (52)9.1.5其它说明 (53)9.2不同负载状态下运行的要求 (53)9.2.1一般说明 (53)9.2.2正常周期性负载 (53)9.2.3短期急救负载 (54)9.2.4长期急救负载 (54)9.3运行巡视检查 (55)9.3.1一般说明 (55)9.3.2日常巡视检查 (55)9.3.3定期巡视检查 (56)9.4其它维护项目 (57)9.5变压器运行中的内检 (57)9.6瓦斯保护装置的运行 (57)9.7变压器分接开关的运行维护 (58)9.8故障处理 (59)9.8.1短时停运 (59)9.8.2变压器主要常见故障及处理方法 (60)9.8.3变压器组部件常见故障及处理方法 (62)10变压器一般安装程序表 (66)11常用施工机械及主要材料表 (67)12附件：1TT.710.***** CW (69)1 产品介绍1.1 说明对于产品在安装使用过程中的任何疑问，请联系我们：特变电工沈阳变压器集团有限公司地址：中国辽宁省沈阳经济技术开发区开发大路32号邮编：110144电话：86 24 2569****传真：86 24 2569****1.2 产品技术参数产品型号ODFS-250000/500相数单相额定容量250000/250000/80000kV A 额定频率50Hz 额定电压和分接范围525/3/（230/3±2×2.5%）/36kV 联结组标号Ia0i0冷却方式ONAN/ONAF（70%/100%）器身重量105t 绝缘油重量61 t 总重量216t 运输重量(充氮) 133t绝缘水平h.v. 线路端子SI/LI/AC 1175/1550/680kVm.v. 线路端子LI/AC 950/395kVh.v./m.v. 中性点端子LI/AC 325/140kVl.v. 线路端子LI/AC 200/85kV注：产品技术参数的其它信息见8TT.860.*****.1、8TT.860.*****.2 1.3 产品使用条件海拔高度1000m安装地点户外环境温度最高户外温度+42℃最低户外气温-25℃最热月平均温度+35℃最高年平均温度+20℃耐地震能力地面水平加速度：2m/s2正弦共振三个周期，安全系数1.67以上年最大风速高10m处，维持10min的平均最大风速为34m/s 月平均最高相对湿度90％（25℃以下）日照强度0.1W/cm2覆冰厚度10m污秽等级：III级1.4 产品运输方式：公路1.5 组部件简介（1）变压器油：牌号25供方克拉玛依（2）分接开关：型号DUI 2003-245-06050D （无载开关）供方MR数量1（3）高压套管：型号BRDLW-550/1600-4（OT870K）供方抚顺传奇数量1（4）中压套管：型号BRDLW1-252/2500-4（OT6148K）供方抚顺传奇数量1（5）中性点套管：型号BRDLW-72.5/2500-4（OT436K）供方抚顺传奇数量1（6）低压套管：型号BRDLW-40.5/4000-4（OT303K）供方抚顺传奇数量2（7）储油柜：代号5TT.461.T0083.1供方TBEA数量1（8）冷却器：型号YF3-200供方数量4（9）压力释放阀：型号208-60E供方QULITROL数量2（10）气体继电器：型号63-25.28.41-0313供方EMB数量1（11）速动油压继电器：型号SYJ-50供方数量1（12）油面温度计：型号MT-ST160F L=14m供方Messko数量2（13）绕组温度计：型号MT-STW160F2 L=6m供方Messko数量1（14）DN25球阀：型号Q41F-16T供方数量1（15）DN50球阀：型号Q41F-16T供方数量1（16）80蝶阀：型号BM-80（K333083）供方日本数量1（17）100截止阀：型号BF-100供方数量1（18）150 蝶阀：型号BM-160（PC123083）供方日本数量1（19）吸湿器：型号MTraB 686-30-00-0-03-00供方Messko数量1（20）端子箱：型号供方数量1（21）控制箱：型号供方数量1（22）充氮灭火装置：型号TNF-Ⅱ供方常州邦安数量1（23）在线监测装置：型号供方数量1.6 概述本变压器安装使用说明书内容包括产品的起吊、运输、验收、储存、就位、安装、运行前的检查、运行与维护以及日程进度等内容。
LW干式变压器温控器使用说明书
一、产品概述BWDK-Y26干式变压器温控器是我公司为新式风冷干式变压器而设计的新一代温控仪，它采用美国Microchip生产的单片计算机为控制核心，结合最先进的数据存贮技术设计而成，从而使整个产品的性能迈上了一个新台阶。
和传统的模似与数字电路组成的温度控制器相比，本仪器因采用高性能的微电脑的控制器，使所需电子元器件的数量减少一半以上，从而使本仪器的电路设计和结构设计大大简化，这样就极大提高了本仪器的运行可靠性。
我公司生产的温控仪，温度设定只需通过面板上的几个按键的设置就可实现，而且设定的参数在停电后永不丢失。
本仪器还具有“黑匣子”功能，可记录变压器掉电时刻的三个线包绕组的温度。
在抗干扰方面，本仪器在设计上采用硬件和软件相结合的抗干扰措施，共同监视温控器的工作，从而达到了极强的抗干扰能力。
在使用方面，本仪器还具有操作简单、安装方便、维护容易的特点。
本产品符合JB/T7631-1994《变压器用电阻温度计》标准二、技术参数1、测温范围：-30℃-200℃2、测温精度：±1℃3、分辨率：0.1℃4、工作电压：AC170V～AC250V（50Hz）5、功耗：＜10VA6、传感器：三支Pt100/B50/3950K铂热电阻Φ3×30×900（引线）7、继电器触点容量：有源单相风机：AC125V/20A或AC220V14A超温报警：AC125V/10A或AC220V/7A 故障报警：AC125V/10A或AC220V7A超温跳闸：AC125V/10A/AC220V/7A8、仪表外形尺寸：260×200×80嵌入开孔尺寸：230×180（mm）9、抗干扰性能：符合JB/T7631-94标准10、温控器保险管：350V/1A或250V/2A11、风机保险管：250V/5A或250V/10A12、仪表重量：＜3kg三、产品功能介绍1、具有三相线包温度的巡回显示和最高相温度显示切换功能。
变压器绕组温度计说明书
变压器绕组温度计说明书BWR(WTYK)04/06 WINDING TEMPERATURE INDICATOR感谢您使用本厂产品使用前请认真阅读产品使用说明书目录一、概况 (1)二、型号说明 (2)三、产品成套性 (2)四、工作原理 (2)五、产品型号及主要技术性能（外形和安装尺寸） (3)六、接线、调整、安装和使用 (7)七、附录：温度值、电流值对照表 (14)一、概述：绕组温度计是一种适用热模拟测量技术测量电力变压器绕组最热点温度的专用监测（控制）仪表。
所谓热模拟测量技术是在易测量的变压器顶层油温T0基础上，再施加一个变压器负荷电流变化的附加温升△T，由此二者之和T=T0+△T即可模拟变压器最热点温度。
本公司研制生产的新型BWR(WTYK)-04/06绕组温度计具有信号报警、冷却器控制和事故跳闸等多项功能，用户可根据实际需要选择使用。
该仪表具有良好的防护性能，抗干扰性强，可靠性高，接线安装方便，在户外条件下能正常工作。
同时能将变压器绕组温度计信号远传至控制中心，通过XMT-288数显仪或计算机系统，实现同步显示，控制变压器，确保变压器正常运作。
二、型号说明：B W R――□□TH适用于湿热带输出信号a)开关数目绕组温度计变压器类产品用a) 输出信号：A/J—直接输出DC(4-20)mA电流信号，也可通过XMT-288数显仪显示其相应温度同时输出DC(4-20)mA电流信号及DC(0-5)V电压信号；V—直接输出DC(0-5)V电压信号；RS—直接输出端为DC(4-20)mA电流信号，也可通过XST-288数显仪显示其相应温度同时输出RS-485计算机接口；Y—直接输出Pt100铂电阻信号；JJ—直接输出二组DC(4-20)mA电流信号，也可通过XMT-288数显仪显示其相应温度。
AJ—输出DC(4-20)mA电流信号为绕组温度和输出Pt100铂电阻信号为油面温度。
1三、产品成套性：绕组温度计组成有三部分：1、现场一只嵌装电热元件的温度计BWR(WTYK)-04/06，如图1所示；2、现场一只BL型电流匹配器，如图1所示；3、中心机房一台遥测控制仪(XMT-288)。
BWDK变压器用电阻温度计.
,将最大值与四个温度设定值C 1, C 2, C 3, C 4,相比较,然后控制风机启停、超温报警、超高温跳闸等动作。
表1 C
的定义及出厂设定值
☞ 6基本功能使用方法
6.1接通仪器电源后,开始显示StAr 21字符(版本号,然后显示三相绕组的温度,同时根据测量结果输出各种控制信号。
6.2按键的定义和功能
2.6输出方式:输出报警继电器接点容量AC250V/7A。
风机继电器接点容量AC250V/30A(一组或AC250V/10A(二组。
2.7功耗:≤ 6 W。
2.8重量:约2kg。
2.9外形尺寸:80×160 ×160mm 3,开孔尺寸:76+0.5mm ×152 +0.5mm(高×宽。
2.10 Pt100传感器外形尺寸:Φ3.0×20 mm.引线电阻小于10Ω(三线制。
BWDK系列
变压器用电阻温度计使用说明书
制造单位:东南大学四达仪器开发公司
地址:南京四牌楼2号邮政编码:210096
电话:(025 83601427 83361157 (FAX 13951674027联系人:王光明胡勺巽
制造计量器具许可证号:(苏制00000250
警告:主体变压器做高压绝缘实验时,请断开传感器、输出端子与本仪器间的连接线,以确保仪器安全。
C2的数值,顺序依此类推……。
6.5手动风机的工作方法
仪器处于测量状态,且温度低于C 2时,按一次键则启动风机,再按一次则停止风机。☞ 7自检和维修
本公司对产品实行全面年(若因用户使用不当造成的损坏不在保修范围内。
☞ 8仪器型号简要说明
9后面板接线图下列图中，故障、超温、跳闸的输出均为无源常开触点，使用时需要外接电源。1、BWDK-3205型外接电源仪器和风机故障指示8 7 6 5超温警铃4跳闸线圈3电源AC220V 2 1 M1传感器插座M3 F保险丝座5A电源开关K 2、BWDK-3207(一组风机仪器和风机常闭跳闸信号风机组外接电源故障指示12 11 10 9 8 7 6 5电源AC220V超温警铃4跳闸线圈3 2 1（11）（12）与（3）（4）同时动作，但是（11）（12）为常闭触点。3、BWDK-3207(四风机外接电源风机1风机2风机3风机4故障指示16 15 14 M2超温警铃6 5 4跳闸线圈3仪器和风机电源AC220V 13风机1风机2风机3风机4风机5风机6 12 M1 11 10 9 8 7 2 1电源故障指示警铃跳闸线圈电源AC220V 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1传感器插座M3 F保险丝座5A电源开关K 4、BWDK-3207(六风机风机1风机2风机3风机4风机5风机6外接电源故障指示超温警铃6 5 4跳闸线圈3仪器和风机电源AC220V 20 19 18 17 16 15 14 13 12 11 10 9 8 7 2 1 5
施密特+施密特 messko zt-f2.1 变压器温度传感器 操作说明书 operating
BA2526030/03ZH-ENMESSKO® ZT-F2.1变压器温度传感器TRANSFORMER TEMPERATURE TRANSMITTER 操作说明书/ Operating Instructions目录1 安全.................................101.1 安全说明 ..............................101.2 指定应用 ..............................101.3 关于运行设备运转的重要提示.............10 2 产品规格 ..............................103 安装条件和试验........................114 表盘式温度计..........................115 组装 .................................115.1 组装 ZT-F2.1 变压器温度传感器 ............115.2安装表盘式温度计的感温包 (11)6 电气连接 ..............................126.1 连接电流互感器........................126.2 Pt100 测量电阻 .........................126.3 可选项：模拟输出端 4...20 mA ............127 设置热点梯度 .........................127.1 2 A CT 标称电流的设置 ...................12 7.2 CT 标准电流 ≠ 2 A 的设置................138 检查显示屏 ............................149 服务.................................1410 维护.................................1411 过电压保护装置 1412 技术数据 (1413)附录 (16)13.1 尺寸.................................1613.2 2 A CT 标称电流的热点梯度表 .............1713.3 更换传感器 (20)请妥善保存本手册以备将来参考！Contents1 Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .101 .1 Safety instructions . . . . . . . . . . . . . . . . . . . . . . . . .101 .2 Specified application . . . . . . . . . . . . . . . . . . . . . . . .101 .3 Important notes on equipment operation . . . . . . .10 2 Product specification . . . . . . . . . . . . . . . . . . . . . . . .103 Installation conditions and testing . . . . . . . . . . . .114 Dial-type thermometer . . . . . . . . . . . . . . . . . . . . . .115 Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .115 .1 Assembling the ZT-F2 .1 transformer temperaturetransmitter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .115 .2Installing the temperature bulb of the dial-type . . . thermometer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .116 Electrical connection . . . . . . . . . . . . . . . . . . . . . . . .126 .1 Connecting the current transformer . . . . . . . . . . .126 .2 Pt100 measuring resistor . . . . . . . . . . . . . . . . . . . .126 .3 Option: Analog output 4 . . .20 mA . . . . . . . . . . . . . .127 Setting the hot-spot gradient . . . . . . . . . . . . . . . .127 .1 Setting for 2 A CT nominal current . . . . . . . . . . . .12 7 .2 Setting for CT nominal current ≠ 2 A . . . . . . . . . .13 8Checking the display . . . . . . . . . . . . . . . . . . . . . . . .149 Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1410 Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1411 Overvoltage protection . . . . . . . . . . . . . . . . . . . . . .1412Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1413 Appendix . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1613 .1 Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1613 .2 Hot-spot gradient table for 2 A CT nominalcurrent . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1713 .3 Replacement sensor . . . . . . . . . . . . . . . . . . . . . . . .20Please keep this manual for future reference!1 安全1.1 安全说明参与本运行设备的安装、调试、运行或维护的所有人员都必须：- 具备相应的专业资格并- 严格遵守本操作说明书。
新型变压器绕组及油面温度计Terman应用
辐射的温度保证仪表的工作温度处于环境温度。也 即实 际 上是 无 法 解 决 环 境 温 度 变 化 造 成 的 这 种 误
Ｋｅ ｗｏ ｄ ： ｔｍｐ ｒ ｔ ｒ ｉ ｄ ｃ ｔｒ ｔ ｎ ｆｒ ｅ ； ｈ ｔ ｓ ｏ ｙ ｒ ｓ ｅ ｅ ａ ｕ ｅ ｎ ｉ ａｏ ； ｒ ｓ ｍ ｒ ａ ｏ ｏ— ｐ ｔ
ｔ ｍｐｅ ａｕｒ ｒｓ ｍｏ ｉｏ ｎ ｅ ｃ ｅ ｒ ｔ ｅ— ｉｅ； ｎ ｔｒ ｇ ｄ ｖｉｅ ｉ
供借鉴和帮助 。
算变压器 的有关特征参数 和负载电流来计 算绕组
热 点温度 闭 。
热模 拟测 量法 是 国 内外 普遍 采用 一 种 以文献 ［］ ３
关键词 ：温度计 ； 变压器 ； 热点温升 ； 监测装置
为基础 的“ 热模拟 ” 技术 ， 间接测量变压 器绕 组温 度 ， 是 目前 工 程 中较 多 采用 的方 法 。其 原 理 是 基 也 于变压器的负载损耗与负载电流的关系 ， 在顶层油 温 的基 础 上 通 过热 匹 配器 叠 加 一个 铜 油 温 差 ， 过 通
Ｔ ｉ ｐ ｐ ｒ ｐ ｏ ｉ ｅ ｅ ｅｅ ｃ ｓ ａ ｄ ｈ ｌ ｎ ｔ ｅ ａ ｔ ａ ｒ ｏ ｈ ｓ ａ ｅ ｒ ｖ ｄ ｓ ｒ ｆｒ ｎ ｅ ｎ ｅｐ ｉ ｈ ｃｕ ｌｗｏｋ ｆ ｒ
ｔ ｅ ｐ ｗ ｒｓ ｓ ｍ ｓ ｒ ． ｈ ｏ ｅ ｙ ｔ ｕ ｅ ｅ ｓ
温度 叠加 来 表现 绕组 的温 度 。 目前 国 内使用 的绕 组 温 度计 均 使 用此 方 法 ， 实 际使 用 中这 种绕 组 温 度 在
众所周知 ， 变压器 的使用寿命最重要的一个 因 素取决于它 的绕组温度 ， 这是因为绕组温度决定绝 缘 材 料 的 温度 和老 化 。绝缘 的工 作 温度 越 高 ， 机 其
HY-BWD3K130系列说明书
HY-BWD3K130 系列干式变压器电脑温控器
温度 T 风机关闭温度 T1 风机启动温度 T2 超高温报警温度 T3 超高温跳闸温度 T4
出厂设定温度℃ 80 100 130 150
可调温度范围℃ 0～200 0～200 0～200 100～200
注：1.设置温度时应遵循 T4＞T3＞T2＞T1＋4（4 为风机启停的最小回差值） 2.用户可根据实际的需求来设置温度值。
三、功能及型号分类 （表一）
型号
功
能
测量温度值巡回显示和测量最大温度值显示及两种功能相互切
换；温控器或传感器故障显示及信号输出；超高温报警显示及
信号输出；超高温跳闸显示及信号输出；冷却风机手动控制或
HY-BWD3K130B 自动控制两种状态显示、输出及相互切换；冷却风机定时启动
功能及运行时间量设置；各项控制输出功能检测；“黑匣子”断
“奋进、高效、创新”为华鹰之精神；“用户第一、服务至上” 为华鹰之宗旨；“质量保证、供货准时”为华鹰之作风；“精益求精、 领导潮流”为华鹰之目标。华鹰公司在同行业中率先通过 ISO9001-2008 版国际质量体系认证，公司严格按照 ISO9001 管理体系 运行，将质量管理工作严格落实到每一部门、每一班组、每一个人。
1、巡回和最高显示：测量并巡回显示变压器三相绕组温度值，或只显示三相绕
组中最高的一相绕组温度值，巡回显示时间约 6 秒。
2、冷却风机控制：当变压器三相绕组中任何一相绕组的温度值达到设定的风机
启动温度值时，风机自动启动运行；当温度下降到设定的风机关闭温度值以下
时，风机自动停止运行。
3、超高温报警：当变压器三相绕组中任何一相绕组的温度值达到设定的超温报
命，若需要检测温控器的控制输出功能，请使用温控器的模拟检测 输出功能。 ● 外部接线时，请参照说明书中的电气接线图，注意接线端子是有源 还是无源。（温控器的门信号端子只能接入开关信号，不能外接电源。） ● 如果您在阅读本说明书和使用温控器时发现一些疑问或建议，请您 能及时与我们联系，我们的电话：0757-81205519 ● 本说明书若有进一步修订和更改，恕不另行通知。
bwr-04绕组温度计(杭州华立)
一、概述变压器用绕组温度控制器(以下简称绕组温控器)是专为油浸式电力变压器设计的，采用“热模拟〞方法间接测量变压器绕组温度的专用仪表。
变压器绕组温度T1为变压器顶层油温T2与绕组对油的温升△T之和即T1＝T2＋△T。
绕组对油的温升△T决定于变压器绕组电流，电流互感器二次侧电流正比于绕组电流，绕组温控器工作原理是通过电流互感器取出与负荷成正比的电流，经变流器调整后，输入到绕组温控器弹性元件内的电热元件，电热元件产生的热量使弹性元件产生一个附加位移，从而产生一个比油温高一个温差的温度指示值。
绕组温控器就是用这种间接的方法得到绕组温度的平(2)提供四组开关接点(AC250V/15A)，分别用于分级控制变压器冷却装置，超温报警和超温跳闸；(3)输出(4~20)mA电流信号作为安装控制机房内的数显温控仪的输入。
绕组温控器的外形及安装尺寸见图一，出口绕组温控器的外形及安装尺寸见附录〔供国外变压器消费商选用〕图一绕组温控器的外形及安装尺寸2.变流器变流器的作用是从主变电流互感器二次侧获得电流，经过调整变换后输送到绕组温控器中的电热元件，从而使绕组温控器指示出一个比油温高一个温差△T的温度指示值。
变流器根据主变电流互感器二次侧额定电流(5A，3A，2A，1A)不同，而分为四种类型接线，详细接法见表二或变流器盒盖内接线图。
变流器的外形及安装尺寸见图二XMT —288FC —Ⅲ数显温控仪安装在控制机房内，绕组温控器内的变送器将温度信号转 化为(4-20)mA(1)(4-20)mA (2)(0-5)V 或(3)RS232，RS485四、主要技术指标1.BWR-04绕组温控器主要技术指标：(1)正常环境温度：(-40~+55)℃(2)温度测量范围：(0~150)℃(3)指示准确度：±3℃(4)控制性能：①设定范围：全量程可调②设定准确度：±3℃③开关差：6±2℃④额定功率：AC250V/15A(5)标准设定点：K1＝55℃K2＝75℃K3＝90℃K4＝130℃(6)防护等级：IP552.变流器技术指标：(1)正常环境温度：(-40~55)℃(2)防护等级：IP55(3)主要技术参数见表一3.XMT-288FC-Ⅲ主要技术指标：1.正常环境温度：(-10~50)℃2.测量范围：(0~150)℃3.输入信号：DC(4-20)mA4.精度：1.0级5.分辨率：0.1℃6.控制性能(1)控制方式：上限接点(2)设定范围：全量程可调(3)接点容量：AC220V，3A7.输出：DC(4-20)mA,DC(0-5)V注：可根据用户要求定制RS232，RS485通讯接口或其它输出信号五、仪表的安装1.绕组温控器表头与变流器的安装绕组温控器表头通过四个Φ10安装孔用M8螺栓固定在主变安装板上。
变压器绕组温度计执行标准
变压器绕组温度计执行标准
一、量程范围
变压器绕组温度计的量程范围应满足实际运行的需要。
通常情况下，温度计的量程范围应在变压器绕组温度的额定值到预期的最大值之间。
考虑到变压器在满负荷运行时的温度可能达到最大值，因此温度计的量程范围应至少覆盖这个温度范围。
二、准确度等级
变压器绕组温度计的准确度等级应符合相关标准的要求。
一般来说，准确度等级不应低于0.5级，以保证测量的准确性。
此外，温度计的分度值应为1℃，以提供更精确的温度读数。
三、结构要求
1.温度计应具有可靠的密封性能，以防止外部环境对测量结果的影响。
同时，应保证温度计的外观整洁、光滑，无明显的划痕和损伤。
2.温度计应配备可靠的固定装置，以确保在运行过程中不会发生松动或脱落现象。
此外，固定装置应便于安装和拆卸，以便于日常维护和检修。
3.温度计的感温元件应安装在变压器绕组的关键部位，以准确反映绕组的实际温度。
同时，感温元件应具备一定的机械强度和耐高温性能，以适应变压器运行时的复杂环境。
四、检验规则
1.每台变压器绕组温度计在出厂前应按照相关标准进行检验，检验合格后方可出厂。
检验项目应包括量程范围、准确度等级、结构要求等。
2.在使用过程中，应定期对温度计进行校准，以确保其测量的准确性。
校准
周期一般为一年或两年，具体视实际情况而定。
3.对于经常使用的温度计，应定期进行外观检查和性能测试，以确保其正常运转。
如发现异常情况，应及时进行处理或更换。
变压器绕组温度计讲解
一、概述绕组温度计是一种适用热模拟测量技术测量电力变压器绕组最热点温度的专用监测（控制）仪表。
所谓热模拟测量技术是在易测量的变压器顶层油温T O 基础上，再施加一个变压器负荷电流变化的附加温升△T ，由此二者之和T=T O +△T 即可模拟变压器最热点温度。
本公司研制生产的新型BWR （WTYK ）-04绕组温度计有信号报警、冷却器控制和事故跳闸等多项功能，用户可根据实际需要选择使用。
该仪表具有良好的防护性能，抗干扰性强，可靠性高，接线安装方便，在户外条件下能正常工作。
同时能将变压器绕组温度计信号远传至控制中心，通过XMT-288数显仪或计算机系统，实现同步显示，控制变压器，确保变压器正常运作。
二、型号说明:a)输出信号A —直接输出DC （4-20）mA 电流信号，也可通过XMT-288数显仪显示其相应温度同时输出DC （4-20）mA 电流信号及DC （0-5）V 电压信号； V —直接输出DC （0-5）电压信号；RS —直接输出端为DC （4-20）mA 电流信号，也可通过XMT-288数显仪显示其相应温度同时输出RS-485计算机接口。
三、产品成套性：绕组温度计组成有三部分：B W R - -□ □ TH适用于湿热带输出信号a)开关数目 绕组温度计变压器类产品用1、现场一只嵌装电热元件的温度计BWR（WTYK）-04，如图1所示；2、现场一只BL型电流匹配器，如图1所示；3、中心机房一台遥测控制仪（XMT-288）。
四、工作原理：当变压器带上负荷后，如图2所示，通过变压器电流互感器取出与负荷成正比的电流，经电流匹配器调整后，通过嵌装在弹性元件内的电热元件产生热量，使弹性元件的位移量增大。
因此当变压器带上负荷后，弹性元件的位移量是由变压器顶层油温和变压器负荷电流二者所决定。
则BWR（WTYK）-04指示的温度是变压器顶层油温与绕组对油的温升之和，反映了被测变压器绕组的最热部位平均温度。
电流匹配器是一种电流变换装置，它的作用是为BWR（WTYK）-04提供工作电流.从变压器的电流互感器输出的电流经电流匹配器变换后,向BWR(WTYK)-04内部的电热元件提供一个可调电流,从而能够达到模拟变压器绕组最热部位温度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
BWY——04系列
安装使用说明书MOUNTING ＆ OPERATING MANUAL
桓仁温度测控仪表厂HUANREN INSTRUMENT AND METER PLANT
型号命名：
一、概述
变压器绕组温度计（以下简称温度计）是用于测量大型电力变压器绕组温度的专用仪表。
它是在压力温度计的基础上，配备变流器（按JB/T8450-96标准规定，将匹配器更改为变流器）
构成。
变压器绕组温度计的型号主要是指变流器的选用，用户只须知道变压器电流互感器CT 二次额定电流。
变流器一次电流根据表一便可以确定温度计型号。
如变压器电流互感器的二
次额定电流IP=3.5A，由表一可知5＞IP=3.5＞3 因此选择BL-A型变流器。
表一
二、用途和原理
BWY-04Y（TH）变压器绕组温度计是为测量大型电力变压器的绕组温度而专门设计的，它能够间接测量变压器绕组温度，变压器绕组温度计内装有同步滑动电阻，配备二次远传数显仪表，可远距离监测变压器的温升。
BWY-04B（TH）变压器绕组温度计装有同步滑动电阻和变送器，同时配备二次仪表（带稳压电源），可输出4-20MA标准电流信号，输入计算机，实现微机化管理。
温度计装有4个控制开关，根据需要可分别用于冷却器（散热器）控制，报警信号和事故跳闸。
温度计主要由测量温包，指示仪表（图八）和变流器（图五）三部分组成，温包装在变压器油箱顶部，温包内密封的感温液体，通过毛细管和指示仪表内的测量元件（波纹管）相接，当变压器顶层油温变化时，感温液体的体积也随之改变，这个体积变化量通过毛细管的传递，促使指示仪表内的测量元件产生相应的位移，当变压器空载时，这个位移经机械传动、推动仪表指针偏转，仪表指针指示变压器油的温度。
当变压器加载后，如图一所示，通过变压器电流互感器CT二次输出与负载成正比例的电流，经变流器变流供给指示仪表测量元件（波纹管）内的电热元件，产生热量，使测量元件的位移量增大，因此在变压器加载后，测量元件位移量是由变压器顶层油温和变压器加载电流所决定。
温度计在设计时，考虑流过电热元件的电流（变流器二次电流）所产生的测量元件位移增量即带来的温度指示增量，近似等于变压器绕组对油的温升。
这样，温度计指示的温度是变压器顶层油温与绕组对油的温升之和。
反映了被测变压器绕组温度。
三、主要技术参数：
1、工作条件：环境温度-40～55℃，相对湿度＜95%
2、温度计能在频率为50～120Hz，振幅为0.2mm(垂直方向 )的振动条件下正常工作。
3、防护功能：温度计的防水、防尘性能达到GB4208-84中IP55的规定。
同时达到JB839-74
标准中一般用途热带电工产品中耐潮性能和外露件的防霉性能。
4、温度计测量范围：0～150℃
5、准确度等级：2.0级
6、接点动作误差：±4℃，切换差：6±2℃
7、温包尺寸为Φ14×120mm，安装螺纹为M27×2
8、温度控制开关设定值在0～150℃范围内可调，内有4个开关，开关通断能力符合表二规
定
注（1）表中感性负载电流：功率因数0.4；直流时间常数为7ms
(2)开关使用寿命＞105次
9、温度计的仪表时间常数＜30s
10、电热元件的时间常数约9min
11、电热元件的温升特性曲线如图二所示
12、毛细管长度：5m
四、安装和使用调整
1、温度计的外形尺寸见图三，引出电缆推荐使用KVV4×1.5控制电缆。
2、仪表的安装应按以下顺序进行
2.1接线
图四 BWY-04B（TH）/XMZ100-800变压器绕组温度计端子接线图
拧松螺母打开表盖（注意不能碰及指示针等仪表零件）按图四接好线路。
2.2开关的设定
2.2.1旋松在红色设定指针上的园柱螺钉（图8-3）
2.2.2转动刻度筒（图8-4）（注意必须保持螺钉在原来的位置上）即可获得所需的温度控制点，再将螺钉旋紧。
2.2.3向下拨动红色检验柄（图8-9），使得指示针缓慢地向温度上限方向移动，即可检查温度控制点设定得是否正确。
2.2.4按原样合上表盖并拧紧螺钉。
2.3仪表的安装
2.3.1仪表在运行中必须垂直安放，具体是把安装支架固定在变压器仪表安装板上，再把仪表固定在安装支架上，变压器仪表安装支架开孔尺寸见图三。
2.3.2在变压器油箱顶部温度计安装孔内注满变压器油。
然后插入温包并拧紧安装螺丝。
2.3.3温包与表头间的金属软管必须有相应的固定。
（间距在300mm为宜）弯曲半径应大于R100mm.
五、变流器
1、基本原理和参数
变流器是一种电流变换配件，工作原理如图六所示，变压器的电流互感器CT二次输出电流经变流器变换后，向温度计电热元件R输入对应电流Is，促使波纹管内介质膨胀，推动指示针位移，指示绕组对油的温升。
变流器可对Is进行粗调和微调如图六所示，控制端K与接线端3、4、5、6连接，变化Is电流档位，得到对应的电流值，Is的分档参数如表一所示。
在此基础上调整电位器W 可对Is进行微调。
2、变流器的选择（详见概述）
3、Is的整定
Is是温度计的工作电流，Is的整定在实验室进行。
如图七，接线后，按下述步骤进行。
3.1查阅变压器说明书，得到变压器电流互感器CT二次额定电流值Ip，例如查得Ip=3.5A。
即可选用BL-A型变流器。
3.2查阅变压器说明书，得到变压器绕组对油平均温升△T，也可向变压器制造厂索取该值，便如查到△T=20℃。
3.3查温升特性曲线（图二）得Is=1.04A
3.4由Ip=3.5A：Is=1.04A可得Is/ Ip=1.04/3.5=30%，即Is≈30% Ip
3.5查表一可知K=4时有Is=24-32% Ip。
将调整线端K与4号端子连接，并调整电位器W，使Is=1.04A
六、XMZ-Y数字温度显示仪
1、工作条件：环境温度0～50℃、相对湿度＜85%
2、电源：AC220V±10% 频率：50Hz～60Hz
3、显示方式：数字显示
4、显示范围：0～150℃
5、显示误差：±1℃
6、外型尺寸：160mm×80mm×150mm
7、安装尺寸152+1×76+1、安装方式：方型嵌装式
七、XMZ100-800数字温度显示仪主要技术参数
1、工作条件：环境温度0～50℃相对湿度＜85%
2、显示方式：数字显示
3、显示范围：0～150℃
4、显示误差：±1℃
5、工作电源：AC220V±10% 频率：50Hz～60Hz
6、外型尺寸：160mm×80mm×150mm
7、安装方式：盘装式、开口尺寸：152+1mm×76+1mm
8、输出信号：4～20mA标准电流信号 0～5V标准电压信号
八、订货须知
1、产品型号：用户在订货时应根据本说明书产品成套性选择温度计的型号。
2、主要技术参数：请查阅说明书中的技术参数，也可根据用户要求特殊加工制造。
注：B：2KVA 250V 调压器
R：1kW 负载（灯泡，加热器等）
A1：0.5级 0～5A 交流电流表
A2：0.5级 0～2A 交流电流表。
