大型钛渣冶炼电炉中谐波的产生与治理
冶炼厂谐波治理
２ 原 因分 析
这 家冶炼 厂 主要 用 电设 备 为 中频 炉 ， 电生 用
分量 数据见 表 ２ 。
表 ２ 变压器参数与二次 主侧各次谐波 电流
Ｔａ ． Ｔｒ ｎ ｆ ｒ ｅ ａ ａ ｔ ｒ ｎ ｅ ｏ ｄ ｒ ｉ ａ ｍｏ ｉ ｕ ｒ ｎ ｂ２ ａ ｓ ｏ ｍ ｒ ｐ ｒ ｍｅ ｅ ｓ ａ ｄ ｓ ｃ ｎ ａ ｙ ｍａ ｎ ｈ ｒ ｎ ｃ ｃ ｒ ｅ ｔ
频炉功率 ３０ Ｗ， ０ 一台变频器功率 １０ｋ 两 台电 ｋ ５ Ｗ，
收 稿 日期 ：０ １１－１ ２ １ —１２
・
无功补偿电容器组根据运行功率因数进行 自
２６ ・
２１ ０ ２年第 ２期
・ 无功补偿 ・
毛天舒 ， 等
冶炼厂谐波治理
（ 总第 １０期 ） ４
动 投切 。运行 中发现 电容 器组 一 投 入 运行 ， 险 保 丝 （ ｕ） Ｆ 就发生 熔断 ， 甚至发 生 电容器 组爆 炸 或低 压 ０４ｋ ． Ｖ受 电开关 （ 跳 闸现 象 ， 接影 响到正 ｓ） 直 常 生产 ， 因此 电 容器 组 不 再 投 入运 行 。这 样 用 电 负荷及 变压器 本身所 需要 的大量 无 功功率 就得从
第 ２１ ３ ２年 第 ２期 ３卷 ４月 ０
Ｐｗ ｒ ａａｉ ｒ电容器与无功补偿 ｐ ｎａｉ ｏ ｅ ｐｃ ｏ ＆ Ｒ ａｔ ｅＰ ｗ ｒ ｏ ｅｓｔ ｎ Ｃ 电力 ｔ ｅｃｖ ｏ ｅ ｍ ｉ Ｃ ｏ
Ｖ Ｉ ３Ｎ ． ｏ． Ｏ２ ３
Ａｐｒ ２ ２ ． ０１
冶炼 ；电能质量标 准 ；滤 波措 施 谐
中图分 类号 ： Ｍ ６ 文 献标识 码 ： Ｔ ８２ Ａ 文 章编 号 ：１７ — ５ （０ ２ ０ － ２ －５ ６ ４１ ７ ２ １ ） ２０ ６０ ７ ０
谐波的产生原因危害与治理
谐波的产生原因危害与治理谐波是指信号在传输过程中产生的频率是原有信号频率的整数倍的现象。
谐波一般是由于信号源产生幅度非线性特性、信号传输线路的不完美特性以及外界干扰等多种因素共同作用所导致的。
1.非线性特性：当信号源的输入电压超过其线性范围时，信号源会产生非线性失真。
这种非线性特性会使得原信号分解成包含各种谐波成分的信号，即产生谐波。
2.传输线路的不完美：在电力传输和通信线路中，由于电导率不一致、绝缘材料的不均匀性以及线路的接地等因素，会引起谐波的产生。
这些因素使得线路对于不同频率的信号具有不同的传输特性，从而造成信号的失真和谐波的产生。
3.外界干扰：外界电磁辐射的干扰也会引起谐波的产生。
当外界电磁波与系统内的信号相互作用时，可能会产生共振现象，从而导致谐波信号的产生。
谐波的存在会带来一系列的危害，包括以下几个方面：1.信号失真：谐波信号会改变原信号的波形和频谱特性，导致信号失真。
这会影响到电力传输系统和通信系统中的信号传输质量，降低系统的可靠性和稳定性。
2.设备损坏：谐波会导致电流和电压的波形变形，产生大量的电磁干扰。
这些干扰会对设备的正常工作造成影响，甚至会导致设备损坏和故障。
谐波还可能引起设备内部电子元件的过热现象，加速设备老化和损坏。
3.电力系统能源浪费：谐波会引起电力系统中电流和电压的非功率信号，造成能量损耗。
这不仅会浪费能源，还会导致电力系统的效率降低。
为了治理谐波对系统的危害，可以采取以下几种方法：1.模拟电路设计中采用线性器件：选择线性器件作为信号源和信号传输线路中的关键部件，减少非线性特性对信号的影响。
2.使用滤波器：在信号源和负载之间加入合适的滤波器，可以有效地滤除谐波成分，保证原信号的传输质量。
3.优化供电系统：针对供电系统中频繁出现谐波问题的设备，进行电源选择、接线方式和接地设计的优化，减少谐波产生。
4.电源质量改进：加强对供电设备的质量管理，采用高质量的电源设备，减少谐波对电力系统的影响。
谐波产生的根本原因及治理对策
谐波的产生主要是来自下列具有非线性特性的电气设备：(1)具有铁磁饱和特性的铁芯没备，如：变压器、电抗器等；(2)以具有强烈非线性特性的电弧为工作介质的设备，如：气体放电灯、交流弧焊机、炼钢电弧炉等；(3)以电力电子元件为基础的开关电源设备，如：各种电力变流设备(整流器、逆变器、变频器)、相控调速和调压装置，大容量的电力晶闸管可控开关设备等，它们大量的用于化工、电气铁道，冶金，矿山等工矿企业以及各式各样的家用电器中。
以上这些非线性电气设备(或称之为非线性负荷)的显著的特点是它们从电网取用非正弦电流，也就是说，即使电源给这些负荷供给的是正弦波形的电压，但由于它们只有其电流不随着电压同步变化的非线性的电压-电流特性，使得流过电网的电流是非正弦波形的，这种电流波形是由基波和与基波频率成整数倍的谐波组成，即产生了谐波，使电网电压严重失真在电力系统中对谐波的抑制就是如何减少或消除注入系统的谐波电流,以便把谐波电压控制在限定值之内,抑制谐波电流主要有四方面的措施: 1)降低谐波源的谐波含量。
也就是在谐波源上采取措施,最大限度地避免谐波的产生。
这种方法比较积极,能够提高电网质量,可大大节省因消除谐波影响而支出的费用。
2)采取脉宽调制(PWM)法。
采用脉宽调制(PWM)技术,在所需要的频率周期内,将直流电压调制成等幅不等宽的系列交流电压脉冲,这种方法可以大大抑制谐波的产生。
3)在谐波源处吸收谐波电流。
这类方法是对已有的谐波进行有效抑制的方法,这是目前电力系统使用最广泛的抑制谐波方法。
4)改善供电系统及环境。
对于供电系统来说,谐波的产生不可避免,但通过加大供电系统短路容量、提高供电系统的电压等级、加大供电设备的容量、尽可能保持三相负载平衡等措施都可以提高电网抗谐波的能力。
选择合理的供电电压并尽可能保持三相电压平衡,可以有效地减小谐波对电网的影响。
谐波源由较大容量的供电点或高一级电压的电网供电,承受谐波的能力将会增大。
谐波的产生、危害及治理方法

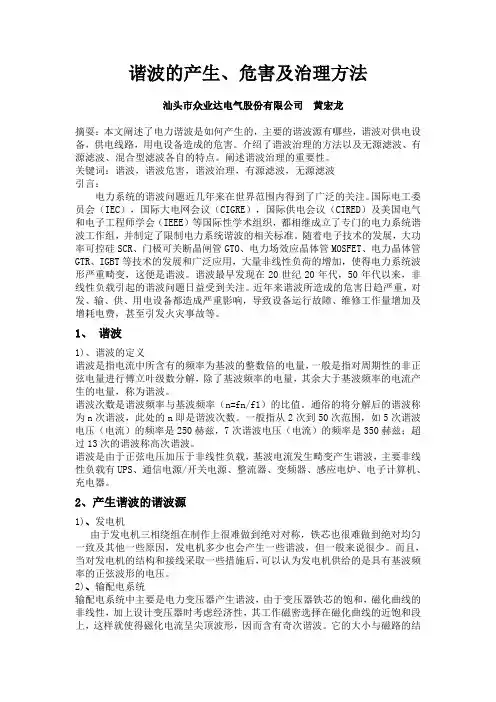

谐波的产生、危害及治理方法汕头市众业达电气股份有限公司黄宏龙摘耍：本文阐述了电力谐波是如何产生的，主要的谐波源有哪些，谐波对供电设备，供电线路，用电设备造成的危害。
介绍了谐波治理的方法以及无源滤波、有源滤波、混合型滤波各自的特点。
阐述谐波治理的重要性。
关键词：谐波，谐波危害，谐波治理，有源滤波，无源滤波引言：电力系统的谐波问题近几年来在世界范围内得到了广泛的关注。
国际电工委员会（IEC），国际大电网会议（CIGRE），国际供电会议（CIRED）及美国电气和电子工程师学会（IEEE）等国际性学术组织，都相继成立了专门的电力系统谐波工作组，并制定了限制电力系统谐波的相关标准。
随着电子技术的发展，大功率可控硅SCR、门极可关断晶闸管GTO、电力场效应晶体管MOSFET、电力晶体管GTR、IGBT等技术的发展和广泛应用，大量非线性负荷的增加，使得电力系统波形严重畸变，这便是谐波。
谐波最早发现在20世纪20年代，50年代以来，非线性负载引起的谐波问题日益受到关注。
近年来谐波所造成的危害日趋严重，对发、输、供、用电设备都造成严重影响，导致设备运行故障、维修工作量增加及增耗电费，甚至引发火灾事故等。
1、谐波1)、谐波的定义谐波是指电流中所含有的频率为基波的整数倍的电量，一般是指对周期性的非正弦电量进行傅立叶级数分解，除了基波频率的电量，其余大于基波频率的电流产生的电量，称为谐波。
谐波次数是谐波频率与基波频率（n=fn/f1）的比值。
通俗的将分解后的谐波称为n次谐波，此处的n即是谐波次数。
一般指从2次到50次范围，如5次谐波电压（电流）的频率是250赫兹，7次谐波电压（电流）的频率是350赫兹；超过13次的谐波称高次谐波。
谐波是由于正弦电压加压于非线性负载，基波电流发生畸变产生谐波，主要非线性负载有UPS、通信电源/开关电源、整流器、变频器、感应电炉、电子计算机、充电器。
2、产生谐波的谐波源1)、发电机由于发电机三相绕组在制作上很难做到绝对对称，铁芯也很难做到绝对均匀一致及其他一些原因，发电机多少也会产生一些谐波，但一般来说很少。
冶炼企业使用中频炉的危害性及其谐波治理方法浅析
目前治理谐 波的方法 主要有两种 ，即有源滤波和无源滤
波， 其 中无源滤波主要通过增加无源滤波设备 ， 使 谐波流入无
２ 谐 波 知 识
２ ． １ 谐 波 的定 义
源滤波设备 而不 注入 电网 ，另外有 源滤 波就 是采 用有源滤波
设备， 产 生和现存谐 波相反 的谐 波 ， 使 之互相抵 消 ， 本 文介绍 的内容 为无缘滤波的方法。
ｆ ｈ ＝ （ ｐ ｍ ±１ ） ｆ ． （ １ ）
各次谐波有效值为 Ｉ ＝ Ｉ
ｆ ｌ
（ ２ ）
测量完毕后利用仪器的后台分析功能 ，对定时测量的存 盘数据文件作统计分析 ，得到各次谐 波的 ９ ５ ％概率值 、最大 值、 最小值和平均值 ， 并 以最大相的 ９ ５ ％概率值作为最终测量 结果 ， 与国标 的限值或允许值 比较来确定谐波 电流是否超标 。 ３ ． １ ． ５ 分析特征谐波 中频炉 的工作过 程可分为初加热过 程和正 常工 作过程 ，
３ ． １ ． ４ 数 据处 理 方 法
中， 不仅需 要进行理论计算 ， 还需 对 中频炉进行 测试 ， 以最终 确定治理方案。
３ ． １ ． １ 谐 波 电流 理 论 计算
目前使用 的中频炉一般为全控 桥整 流方 式 ，对于全控可
控硅整流器产生 的特征谐波电流的谐波次数一般含有 ：
益 增多的态势 ， 使变电和用 电设备的效率降低 ， 加速 电气设 备
绝 缘老化 ， 造成 设备绝缘击穿 ， 严重地威 胁着 钦州市 电网的安 全稳定运行 ，因此谐波治理 已成为钦 州供电局及其相关技 术 人员迫切需 要解决 的重要课题之一 。
振等设备 的工作性能 ， 造成噪声干扰和图像紊乱。
谐波的产生原因和治理方式
谐波的产生原因和治理方式第一篇：谐波的产生原因和治理方式谐波的产生原因和治理方式供电系统中的谐波在供电系统中谐波电流的出现已经有许多年了。
过去，谐波电流是由电气化铁路和工业的直流调速传动装置所用的，由交流变换为直流电的水银整流器所产生的。
近年来，产生谐波的设备类型及数量均已剧增，并将继续增长。
所以，我们必须很慎重地考虑谐波和它的不良影响，以及如何将不良影响减少到最小。
1 谐波的产生在理想的干净供电系统中，电流和电压都是正弦波的。
在只含线性元件(电阻、电感及电容)的简单电路里，流过的电流与施加的电压成正比，流过的电流是正弦波。
在实际的供电系统中，由于有非线性负荷的存在，当电流流过与所加电压不呈线性关系的负荷时，就形成非正弦电流。
任何周期性波形均可分解为一个基频正弦波加上许多谐波频率的正弦波。
谐波频率是基频的整倍数，例如基频为50Hz，二次谐波为100Hz，三次谐波则为150Hz。
因此畸变的电流波形可能有二次谐波、三次谐波……可能直到第三十次谐波组成。
2 产生谐波的设备类型所有的非线性负荷都能产生谐波电流，产生谐波的设备类型有：开关模式电源(SMPS)、电子荧火灯镇流器、调速传动装置、不间断电源(UPS)、磁性铁芯设备及某些家用电器如电视机等。
(1)开关模式电源(SMPS)：大多数的现代电子设备都使用开关模式电源(SMPS)。
它们和老式的设备不同，它们已将传统的降压器和整流器替换成由电源直接经可控制的整流器件去给存贮电容器充电，然后用一种和所需的输出电压及电流相适合的方法输出所需的直流电流。
这对于设备制造厂的好处是使用器件的尺寸、价格及重量均可大幅度地降低，它的缺点是不管它是哪一种型号，它都不能从电源汲取连续的电流，而只能汲取脉冲电流。
此脉冲电流含有大量的三次及高次谐波的分量。
(2)电子荧光灯镇流器：电子荧光灯镇流器近年被大量采用。
它的优点是在工作于高频时可显著提高灯管的效率，而其缺点是其逆变器在电源电流中产生谐波和电气噪声。
炼钢业和冶炼电弧炉谐波治理方案
随着炼钢业和冶炼技术的发展，越来越多的电弧炉设备投入到生产当中，其容量越来越大。
由于其自身的工作特性，造成了日益严重的谐波污染问题，严重影响到了电能质量，对其谐波治理已经迫在眉睫。
一、基本概述电弧炉一般是三相式，通过专用电弧炉变压器供电，变压器高压侧通常为6.3KV、10KV、35KV，也有110KV，低压侧通常为一百多伏至一千多伏。
目前常用的电弧炉规格主要在2T至100T炉之间。
电弧炉属非线性负荷，在工作的过程中会产生高次谐波，而且电弧炉的用电量很大，电炉变压器的容量从数兆伏安到数十兆伏安。
从钢铁的冶炼工艺分，电弧炉的工作过程可分为三个阶段：熔化期、氧化期和还原期。
钢铁在熔化期的用电量很大，氧化期和还原期的用电量明显降低。
钢铁在熔化期内不仅电弧炉的用电量最大，而且在这个阶段由于下降电极起弧和炉料崩塌使电极接触废钢而造成短路，其后快速提升电极又拉断电弧造成断路，短路期间内产生很大的电流，造成三相不平衡。
在冶炼过程中由于电磁力和炉内气流的作用以及钢液和炉渣的流动，使电弧放电的路径不断变化和弧隙电离程度不断变化，从而引起负荷电流变化大、变化速度快、变化频繁而无规则。
熔化期由于存在大量固体未熔物，炉子状态不稳定，这时电流波形不规律，谐波含量大，主要是2、3、4、5、6、7等较为低次谐波，含有大量丰富间隙波并伴随电压波动和闪变，导致电网电压和电流的畸变。
精炼期电弧炉稳定，谐波含量不大。
谐波滤波器是抑制谐波电压和谐波电流畸变的主要办法之一。
目前KYSVC 高压静止式动态无功补偿装置是电弧炉谐波治理最成熟的技术。
二、设计实例2.1用户供电系统参数及考核指标2.1.1主变压器参数型号：额定容量：SE＝31.5MVA电压变比：110／10KV短路阻抗百分数：UK＝10.47％系统短路容量110KV侧：SDMAX＝870MVASKMIN1＝652MVA2.1.2电弧炉的谐波发生量2.2KYSVC高压静止式动态无功补偿装置的设计2.2.1KYSVC高压静止式动态无功补偿装置的设计原则1）KYSVC高压静止式动态无功补偿装置在滤除系统谐波的同时具有无功功率补偿的作用；2）KYSVC高压静止式动态无功补偿装置投入后保证PCC点的各项谐波指标满足国家标准关于谐波限值的要求；3）考核点月平均功率因数满足平均功率因数≥0.95；4）仿真计算KYSVC高压静止式动态无功补偿装置投入后不与系统发生并联谐振，即在各种运行方式下谐振点不在主要次谐波频率下；5）对KYSVC高压静止式动态无功补偿装置过电流、过电压安全性能进行校核；6）以最经济的投资来实现本项目KYSVC高压静止式动态无功补偿装置的技术、安全指标；7）KYSVC高压静止式动态无功补偿装置的分组充分考虑负荷变动、而PCC 点处又不允许无功倒送时能方便的切除部分滤波补偿支路，同时保证各项谐波指标不超出规定的要求。
冶炼企业的谐波影响及解决方法研究
冶炼企业的谐波影响及解决方法研究王庚生;夏向阳【摘要】针对某水电厂周围冶炼厂直接供电时配电网谐波源的多样性，不确定性等特点，提出采用把混合有源电力器与谐波抑制变压器相结合的综合谐波抑制策略。
混合有源电力滤波器具有良好的谐波抑制和无功补偿功能，谐波抑制整流变压器从根本上解决了谐波和无功对整流变压器的影响。
仿真结果表明整流变压器网侧绕组电流中谐波含量大大降低；系统谐波和无功损耗大大降低，提高了系统供电效率，实现了节能降耗；同时明显降低谐波在整流变压器中引起的振动和噪音。
%In response to diversity,uncertainty and other characteristics of harmonic sources in power distribution networks when metallurgical enterprises around hydropower plants supply is fed directly, an integrated harmonic suppression policy com⁃bining a hybrid active power filter with harmonic restraining transformer is presented. Hybrid active power filter has good func⁃tions in terms of harmonic suppression and reactive power compensation. Harmonic suppression rectifying transformer can elimi⁃nate the influence of harmonics and reactive power fundamentally. Simulation results indicate that line side winding current har⁃monic content,harmonics and reactive power losses are greatly reduced,system power efficiency and energy saving capacity are improved,and the vibration and noise in transformer caused by harmonic are significantly reduced.【期刊名称】《现代电子技术》【年(卷),期】2013(000)007【总页数】3页(P141-143)【关键词】谐波源;混合有源电力滤波器;谐波抑制整流变压器;综合谐波抑制【作者】王庚生;夏向阳【作者单位】湖南省欧阳海灌区水利水电工程管理局，湖南耒阳 421800;长沙理工大学电气与信息工程学院，湖南长沙 410004【正文语种】中文【中图分类】TN911.7-340 引言由于现代电力电子技术的快速发展，在化工电解领域越来越多的使用大型整流装置。
谐波产生的根本原因及治理对策
谐波产生的根本原因及治理对策谐波是指在电力系统中产生的频率为基波频率的整数倍的波动。
它是电力系统中普遍存在的一种现象，但过多的谐波会对电力系统的正常运行和设备的安全性产生很大影响，因此需要采取相应的治理对策来解决这个问题。
1.非线性负载：当电力系统中存在非线性负载时，如电弧炉、电焊机、电子设备等，其工作特性会产生谐波。
这是谐波产生的主要原因之一2.电力电子装置：现代电力系统中广泛使用的各种电力电子装置，如变频器、整流装置等，也会引入大量谐波。
3.潮流分布不均匀：当电力系统中的潮流分布不均匀时，也会导致谐波的生成和传播。
针对谐波的治理对策主要有以下几方面：1.使用滤波器：在电力系统中安装滤波器可以消除或降低谐波对系统的影响。
滤波器的选择要根据谐波的频率和大小来确定。
2.设计合理的系统：在电力系统的设计阶段，应考虑到非线性负载和电力电子装置可能带来的谐波问题，采取相应的额外措施来减少谐波的产生。
3.提高设备的抗谐波能力：针对电力系统中的关键设备，如变压器、电容器等，可以采用提高抗谐波能力的设计和制造技术，使其能够更好地耐受谐波的影响。
4.加强监测和控制：定期对电力系统进行谐波监测，及时发现和解决问题。
对于频繁发生谐波问题的系统，可以采用自动生成谐波的设备进行实时控制，以减小谐波的影响。
5.加强人员培训和管理：加强对电力系统人员的培训，提高其对谐波问题的认识和处理能力。
同时，建立健全的管理体系，制定相应的管理规范和操作程序，以确保谐波问题得到科学有效的控制。
总之，谐波问题存在于电力系统中，会对系统的正常运行和设备的安全性产生不利影响。
通过采取相应的治理对策，如使用滤波器、设计合理的系统、提高设备的抗谐波能力等，可以有效地解决谐波问题，确保电力系统的稳定和可靠运行。
同时，需要加强人员培训和管理，提高人员的谐波处理能力，确保谐波问题得到及时有效的解决。
中频炉谐波治理方案
中频炉谐波治理方案中频炉谐波治理方案背景介绍中频炉是金属加热行业常用的设备，用于原材料加热、熔化和加工。
然而，中频炉在运行过程中会产生谐波，给设备运行和周围环境带来不良影响。
因此，开发一套中频炉谐波治理方案，对提高设备稳定性和降低谐波对周围环境的干扰具有重要意义。
谐波的产生原因中频电力设备在工作过程中，电流和电压会产生谐波，主要原因有以下几点：1. 非线性负载：中频炉采用电子元件进行控制和驱动，这些电子元件具有非线性特性，在工作时会引发谐波的产生。
2. 系统分布电感：中频电源系统由电缆、变压器、电容器等组成，其中的电缆和变压器等分布电感也会导致谐波产生。
3. 系统共轭电容：中频电源系统中存在的电容器会导致谐波产生，并且谐波频率与电容器的参数相关。
谐波的危害与影响谐波产生后，会对中频炉设备和周围环境产生不良影响，具体包括以下几个方面：1. 设备损坏：谐波会导致设备电气部件过热，加速元件老化和损坏，缩短设备寿命。
2. 能耗增加：谐波会增加电网传输损耗，导致设备能耗上升。
3. 噪声扰动：谐波会引起设备振动和噪声，影响工作环境和员工健康。
4. 周围设备干扰：谐波会对周围设备产生电磁干扰，影响其他设备的正常运行。
谐波治理方案为了解决中频炉谐波的问题，制定一套谐波治理方案非常必要。
以下是一些常见的谐波治理方法：1. 谐波滤波器谐波滤波器是一种常见的谐波治理装置，通过引入一个并联的谐波滤波器，可以将谐波流导向滤波器，从而去除谐波分量，使系统中的谐波得到有效抑制。
2. 变压器的配置优化通过对中频炉工作电压进行合理设计，可以减少变压器的励磁电流，降低谐波的产生。
3. 地电网优化通过对地电网进行优化，使用合适的接地电阻和接地方式，可以降低谐波对电网的污染。
4. 换流器技术改进对中频炉的变频装置进行改进，使用多级换流器等技术，可以有效减少谐波的产生。
5. 降噪措施采取一些降噪措施，如加装隔音材料、减振器、静音设备等，可以减少谐波对周围环境的噪声干扰。
中频炉谐波治理方案
中频炉谐波治理方案一、引言。
中频炉是一种常见的工业设备，用于熔化金属和合金。
然而，中频炉在工作过程中会产生谐波，如果不加以有效治理，谐波会对设备和周围环境造成严重影响。
因此，制定一套科学有效的中频炉谐波治理方案至关重要。
二、中频炉谐波的危害。
1. 对设备的影响，中频炉谐波会导致电力设备过载、损坏，甚至引起设备故障，严重影响生产效率和设备寿命。
2. 对周围环境的影响，中频炉谐波会对周围电子设备产生干扰，甚至对人体健康造成影响，因此需要采取有效措施进行治理。
三、中频炉谐波治理方案。
1. 定期检测，定期对中频炉进行谐波检测，及时了解谐波水平，为后续治理提供数据支持。
2. 谐波滤波器的安装，针对中频炉产生的谐波，可以安装谐波滤波器进行治理，减少谐波对设备和周围环境的影响。
3. 地线的加强，加强中频炉的地线系统，减少谐波对设备的影响，提高设备的安全性。
4. 谐波抑制技术的应用，通过谐波抑制技术，对中频炉产生的谐波进行有效抑制，减少谐波对设备和周围环境的影响。
四、中频炉谐波治理方案的实施。
1. 制定详细的谐波治理方案，包括具体的实施步骤、时间节点和责任人。
2. 选择合适的谐波治理设备和技术，确保治理效果。
3. 对谐波治理方案进行全面的培训和宣传，确保全体员工都能正确理解和执行。
4. 定期对谐波治理效果进行评估，及时调整和改进治理方案。
五、结论。
中频炉谐波治理是一项重要的工作，对于保障设备安全、提高生产效率和保护周围环境都具有重要意义。
通过科学有效的中频炉谐波治理方案的实施，可以有效减少谐波对设备和周围环境的影响，提高设备的稳定性和安全性。
因此，中频炉谐波治理方案的制定和实施是非常必要的。
谐波的产生及治理方案
摘要：谐波主要是由称为谐波源的大功率换流设备（包括化工电解整流设备）及其它非线性负荷产生，谐波源产生的谐波不但危及电网及其它电力用户而且也危及自身，因此谐波的治理是十分必要且有实际经济效益的。
本文以滏阳化工厂为实例对谐波的产生及治理方案进行了分析研究。
关键词：谐波造成的危害系统接线1 谐波造成的危害谐波主要是由称为谐波源的大功率换流设备（包括化工电解整流设备）及其它非线性负荷产生，谐波源产生的谐波不但危及电网及其它电力用户而且也危及自身，因此谐波的治理是十分必要且有实际经济效益的。
本文以滏阳化工厂为实例对谐波的产生及治理方案进行了分析研究。
该化工厂由郝村站供电，站内装设三组共10．8Mvar并联电容器，分别串联有4．5％，7％和12％电抗率的电抗器，分别用于限制五次及以上、四次及以上、三次及以上高次谐波放大并分别对五次谐波、四次谐波、三次谐波形成不完全滤波。
投运后电容器出现严重过负荷，噪音异常，个别电容器投运不久就发生鼓肚现象，后测试发现母线谐波电压和电容器回路谐波电流严重超标，为防止设备进一步损坏，将10．8Mvar电容器全部退出运行。
通过对赫村站进一步测试结果表明，谐波主要是来自滏阳化工厂，不仅谐波含量高而且谐波频谱范围宽（最低为二次）。
在齐村热电厂供电区内，电网及用户近几年也相继发生了一些问题，如王郎110kV变电站综合自动化继电保护装置曾多次发生误动，调查分析普遍认为谐波造成保护误动的可能性比较大。
另外，谐波对热电厂的发电机也带来了一些不利影响，发生过保护误动故障（主要是谐波中的负序分量影响），热电厂曾以某种方式就此提出异议等。
郝村站供电范围内用户的低压电容器普遍投不上致使用户功率因数低而被罚款。
这些问题的产生是由于谐波造成的。
化工厂配电系统接线为单线四分段，每段母线由郝村一回10kV出线供电（郝村一段母线带二回出线），每段母线接一台整流变压器，其中有两台的额定容量为12．5MVA，正常每台带负荷5～6MVA，另两台变压器额定容量均为8MVA，正常每台带负荷为5MVA，四段母线正常分列运行。
冶金行业谐波测量及谐波治理方案
针对国内冶金行业使用非常广泛的中频炉谐波治理情况，根据大量工程案例的实施和分析，上海坤友电气有限公司节选出测试概况、测试依据、测试仪器、测试方法、测试内容及结果、测试结论等精华内容，并提出了谐波治理措施的建议。
1.测试概况为了查明某市非线性负荷的谐波污染情况，为今后谐波治理提供依据，2010年8月2日上海坤友电气有限公司在某市供电局用电科有关同志配合下对某钢业有限公司1.5吨中频电炉进行了谐波调查测试。
该厂由35KV大青变的10KV配电线路供电。
与中频电炉配套的配电变压器的主要有关参数如下：型号为S9－1250／10，额定电压10KV±5％／750V，10KV侧额定电流为72.2A，短路阻抗5.46％。
中频炉由陕西省某市中频电炉有限公司制造。
测试了炼一炉钢的全过程中产生的谐波电流。
测试结果表明，目前省内普遍使用的中频电炉的5次、7次谐波电流超标严重，值得引起各有关管理部门重视。
2．测试依据（1）国标GB／T14549－93《电能质量公用电网谐波》；（2）原电力工业部的《电网电能质量技术监督管理规定》；3．测试仪器Fluke 430电能质量分析仪；以上仪器的技术规范符合谐波国标对谐波测试仪器的精度要求。
4．测试方法4.1测量信号的抽取：电压信号因无法抽取信号暂未测量；电流信号取自被测10KV线路测量CT的二次回路试验端子接入电能质量分析仪的电流输入端，CT 变比为100／5。
4．2测量仪器的设置：用Fluke 430电能质量分析仪测量；将仪器设置为自动定时测量方式，每两次测量间隔为一分钟，设置谐波次数为第2次－－～25次，进行一炉炼钢周期的连续谐波测量。
4.3数据处理方法：测量完毕后利用仪器的后台分析功能，对定时测量的存盘数据文件作统计分析，得到各次谐波的95％概率值、最大值、最小值和平均值，并以最大相的95％概率值作为最终测量结果，与国标的限值或允许值比较来确定谐波电流是否超标。
5．测试内容及结果5.110KV侧谐波电流的测量统计分析结果如下5次超标6.36倍7次超标3.57倍11次超标1.45倍13次超标83％23次超标2.38倍25次超标2.55倍总谐波含量18.71注：上表中的国标谐波电流允许值系按国标在基准短路容量下的允许值按国标中提供的公式换算后求得。
谐波的产生、危害及治理办法
谐波得产生、危害及治理办法谐波定义：从严格得意义来讲，谐波就是指电流中所含有得频率为基波得整数倍得电量,一般就是指对周期性得非正弦电量进行傅里叶级数分解,其余大于基波频率得电流产生得电量。
从广义上讲，由于交流电网有效分量为工频单一频率,因此任何与工频频率不同得成分都可以称之为谐波,这时“谐波”这个词得得意义已经变得与原意有些不符。
正就是因为广义得谐波概念，才有了“分数谐波"、“间谐波”、“次谐波"等等说法。
产生得原因:由于正弦电压加压于非线性负载,基波电流发生畸变产生谐波。
主要非线性负载有ＵPS、开关电源、整流器、变频器、逆变器等。
周期性波形得展开根据傅立叶级数得原理,周期函数都可以展开为常数与一组具有共同周期得正弦函数与余弦函数之与。
其展开式中,常数表达得部分称之为直流分量，最小正周期等于原函数得周期得部分称之为基波或一次谐波,最小正周期得若干倍等于原函数得周期得部分称之为高次谐波。
因此高次谐波得频率必然也等于基波得频率得若干倍，基波频率3倍得波称之为三次谐波，基波频率5倍得波称之为五次谐波，以此类推.不管几次谐波，她们都就是正弦波。
谐波得危害:降低系统容量如变压器、断路器、电缆等加速设备老化，缩短设备使用寿命，甚至损坏设备危害生产安全与稳定浪费电能等。
谐波得治理：有源电力滤波器就是治理谐波得最优产品.产生原因在理想得干净供电系统中，电流与电压都就是正弦波得。
在只含线性元件(电阻、电感及电容)得简单电路里，流过得电流与施加得电压成正比,流过得电流就是正弦波。
用傅立叶分析原理,能够把非正弦曲线信号分解成基本部分与它得倍数.在电力系统中,谐波产生得根本原因就是由于非线性负载所致。
当电流流经负载时,与所加得电压不呈线性关系,就形成非正弦电流，即电路中有谐波产生。
由于半导体晶闸管得开关操作与二极管、半导体晶闸管得非线性特性，电力系统得某些设备如功率转换器比较大得背离正弦曲线波形。
谐波电流得产生就是与功率转换器得脉冲数相关得。
中频炉谐波治理方案
本文从中频炉谐波治理的目标、措施、法律法规与行业标准等方面，制定了一份详细的中频炉谐波治理方案。实施本方案，将有助于提高中频炉设备的运行效率，降低能耗，保障电力系统的稳定运行，为我国工业的可持续发展贡献力量。
（2）治理方案应包括以下内容：
1）谐波滤波器安装位置及数量；
2）谐波滤波器参数设置；
3）电气连接优化措施；
4）治理效果评估方法。
（3）按照治理方案，组织施工人员进行实施。
4.治理效果评估与优化
（1）在谐波治理方案实施后，定期对治理效果进行评估。
（2）根据评估结果，对治理方案进行优化调整。
（3）确保谐波治理效果达到预期目标。
2）谐波滤波器参数设置；
3）电气连接优化措施；
4）治理效果评估方法。
（3）组织专业人员按照治理方案进行施工。
4.治理效果评估与优化
（1）定期对谐波治理效果进行评估。
（2）根据评估结果，对治理方案进行调整和优化。
（3）确保谐波治理效果达到预期目标。
四、法律法规与行业标准
1.严格遵守《中华人民共和国电力法》、《电力系统电压和无功电力管理暂行条例》等相关法律法规。
2.按照《电能质量公用电网谐波》（GB/T 14549-1993）行业标准进行谐波治理。
3.遵循国家关于节能、环保等方面的政策要求。
五、治理方案具体内容
1.谐波滤波器选型与安装
（1）根据中频炉谐波特性，选用有源滤波器或无源滤波器。
（2）滤波器参数设置：根据实际需求，设置滤波器谐振频率、滤波器容量等参数。
四、法律法规与标准要求
1.严格遵守《中华人民共和国电力法》、《电力系统电压和无功电力管理暂行条例》等相关法律法规。
2.按照国家标准《电能质量公用电网谐波》（GB/T 14549-1993）进行谐波治理。
中频炉工作原理及谐波治理
中频炉工作原理及谐波治理摘要：本文主要介绍了中频炉的工作原理以及如何进行谐波治理。
中频炉作为一种重要的工业加热设备，在金属加工、熔炼和铸造等领域中广泛应用。
然而，中频炉在工作过程中会产生谐波，给设备和电网带来一系列的问题。
因此，了解中频炉的工作原理以及谐波治理方法对于确保设备安全稳定运行具有重要意义。
一、中频炉工作原理中频炉是一种利用电磁感应原理进行加热的设备。
它主要由电源系统、电容电池、中频炉体和控制系统等组成。
电源系统：电源系统提供稳定的交流电源，通常为三相交流电源。
它将高压交流电源通过变压器降压后，通过整流装置进行整流处理，将交流电转换为直流电来供电。
电容电池：电容电池是中频炉的核心部件之一，它由多个电容器组成。
电容电池的作用是存储电能，提供中频炉工作所需的高电能。
中频炉体：中频炉体是中频炉的主要部件，它由线圈和感应盘组成。
线圈通电产生强磁场，感应盘由导电材料制成，放置在线圈中。
当感应盘置于炉体中的金属工件上时，由于感应盘中的感应电流产生的涡流效应，工件表面会受到加热。
控制系统：控制系统用于对中频炉的工作进行参数调节和监控。
通过控制系统，可以调整电源输出的电流和频率，以确保中频炉的稳定运行。
二、谐波产生的原因在中频炉的工作过程中，电源输入的交流电会引起谐波的产生。
主要的谐波成分有三次谐波和五次谐波。
谐波的产生主要有以下几个原因：1. 非线性负载：中频炉在工作时，产生的感应电流是非线性载荷，会引起谐波的产生。
非线性负载通常指的是电容电池和感应盘等部件。
2. 电源波形不纯：电源的波形不纯也是谐波产生的原因之一。
如果电源波形不纯，包含有寄生谐波，将会导致谐波的增加。
3. 外部影响：中频炉周围的其他设备和线路也可能对电源产生干扰，引起谐波的产生。
三、谐波治理方法为了减少谐波对中频炉和电网的影响，谐波治理变得非常重要。
下面介绍几种常见的谐波治理方法：1. 滤波器的应用：滤波器是一种常见的谐波治理设备。
电力系统中谐波分析与治理方法
电力系统中谐波分析与治理方法在当今高度依赖电力的社会中，电力系统的稳定和高效运行至关重要。
然而，谐波问题却成为了影响电力系统质量的一个不容忽视的因素。
谐波不仅会降低电力设备的运行效率，还可能引发一系列的故障和安全隐患。
因此，对电力系统中的谐波进行深入分析，并采取有效的治理方法，具有十分重要的意义。
一、谐波的产生要理解谐波的治理，首先需要清楚谐波是如何产生的。
在电力系统中，谐波的产生主要源于非线性负载。
常见的非线性负载包括各种电力电子设备，如变频器、整流器、电弧炉等。
以变频器为例，其工作原理是通过对电源进行整流和逆变，将固定频率的交流电转换为可调节频率的交流电。
在整流过程中，由于二极管的非线性特性，电流会发生畸变，从而产生谐波。
电弧炉在工作时，由于电弧的不稳定燃烧，电流和电压也会呈现出非线性的变化，进而产生谐波。
二、谐波的危害谐波的存在给电力系统带来了诸多危害。
首先，谐波会增加电力设备的损耗。
例如，变压器、电动机等设备在谐波的作用下，铁芯损耗和铜损都会增加，导致设备发热加剧，缩短使用寿命。
其次，谐波会影响电力测量的准确性。
电能表等测量设备在谐波的干扰下，可能会出现计量误差，给电力计费和管理带来困难。
再者，谐波还可能引发电力系统的谐振。
当谐波频率与系统的固有频率接近时，会产生谐振现象，导致电压和电流急剧增大，严重时甚至会损坏设备。
此外，谐波还会对通信系统造成干扰，影响通信质量。
三、谐波的分析方法为了有效地治理谐波，需要对其进行准确的分析。
目前，常用的谐波分析方法主要有傅里叶变换法、瞬时无功功率理论法和小波变换法等。
傅里叶变换法是一种经典的谐波分析方法，它将时域信号转换为频域信号，从而可以直观地看到各次谐波的含量。
但其在分析非平稳信号时存在一定的局限性。
瞬时无功功率理论法可以实时地检测出谐波和无功功率，在电力系统的实时监测和控制中具有广泛的应用。
小波变换法则具有良好的时频局部化特性，能够有效地分析突变信号和非平稳信号，对于复杂的谐波信号具有较好的分析效果。
中频炉谐波生成原理及治理方法
’
图 ３非标准周期波形 的标准分析示意 图
对于 中频开关 电源来说 ，（ １ ）谐波主要产生在三相桥式整流 电 路 ，整流输 出为脉动数为 ６的脉动直流，变频器 的特征 谐波频 谱计 算公式为 ６ Ｋ ±１ ，式中 Ｋ为正整数 ，Ｋ ＝１ 、２ 、３．．．． 按以上公 式计算 ，中频炉的特 征谐波 为 ５ 、７ 、ｎ、１ ３．．．． 各 次谐波有 效
Ｌ ４ 厂 Ｋ Ｐ ｌ ． ｒ Ｋ Ｐ ３ ． ： ５
值 与谐波 次数成 反比，且 为基波有效值 的比值为谐波 次数 的倒 数。
可以看 出最严重 的是 ５次谐波，其 次是 ７次 ，再其次是 ｌ １次、ｌ ３ 次。（ ２ ）在逆变过程 中，首先 由直流得 到的是方波 电源 ，方波相 当 于含有大量高 次谐波 的正弦波 叠加 ，这也是 产生谐波 的原因；还有 存在非对称触发等原因，可 能会产 生其它次数的非特征谐波，但主 要以特征 次谐波 为主 。 ３ 谐 波 治 理 中频炉在使用 中产生大量的谐波，导致公共 电网中 的谐波污染 非常严 重，因而 改善 中频炉 电力 品质成为应对的主要着力点。 ３ ． １ Ｌ ｃ滤波器 Ｌ ｃ滤波器几乎安装于所有中频炉 中，是无源谐波 抑制装 置。它 由滤波 电容器、 电抗器和 电阻器适当组合而成，与谐波源并联 ，除 起滤波 作用外，还兼顾无功补偿的需要 。这种滤波器 出现最早 ，成 本 比较低，但 同时存在一些较难克服的缺点 ，比如只能针对单次谐 波，易发生谐波共振 ，导致设备损坏。 同时 ，这一方式无法应对瞬 变、浪涌和高次谐波 ，存在节 能的漏洞 。 ・ ３ ． ２有源 电力滤波器 （ Ａ Ｐ Ｆ ） 有源 电力滤波器是抑制谐波 比较新 的方法 ，它是一种 电力 电子 装置，其基本原理是从补偿对象 中检测 出谐波 电流 ，由补偿装置产 生一个 与该谐波 电流 大小相等而极 性相 反的补偿 电流 ，从而使 电网 电流只含基波分量 。这种滤波器 能对频 率和 幅值 都变 化的谐波 进行 跟踪补偿 ，且补偿特 性不受电网阻抗 的影 响，因而受到广泛 的重视 ， 并且 已在 日本等国获得广 泛应用 。但有 源滤波器 成本 高昂，价格昂 贵，投 资回报期长 ，大多数企业难 以承受 。 ３ ． ３ Ｌ Ｃ ＋ Ａ Ｐ Ｆ混合型滤波补偿 利用有源 滤波器 Ａ Ｐ Ｆ与多组 Ｌ ｃ无源 滤波器 并联使用 。Ｌ ｃ滤波 器包括 多组 单调谐滤 波器 及高通 滤波器 ，对于三相桥 式整流电路谐 波源 ，Ｌ ｃ滤波器典 型的组成包括 ５ 、７次及高通滤波器 ，有时可能 包括 ｕ 次甚至 １ ３次滤波器 。这样 ，绝大 多数 由谐波源产生的谐波 已由 Ｌ ｃ 滤波器滤 除， 有源 电力滤波器可说是起 拾遗补缺 的作用 ， 它 只需补 偿 Ｌ ｃ滤波器未 能补偿 的谐波 ， 这样有源 电力滤波器只需提供 很小的补偿 的电流，因而容量不需很大 ，成本相对较低 。 ３ ． ４采用 １ ２脉动整流电路 消除谐波 （ 下转 第 ４ ７ ７页 ）
钢铁厂电力系统谐波产生的治理方法探讨
钢铁厂电力系统谐波产生的治理方法探讨摘要：随着我国社会经济不断发展，炼刚厂中的电力系统能否正常稳定运行是决定炼钢厂运行的关键。
电力系统在运行的过程中会受到谐波的干扰，而导致运行状态发生改变，严重时还会对电力系统中的电气设备带来严重的威胁。
电力系统中的谐波是影响电力质量的重要因素，尤其是近年来，谐波对电力系统产生的影响在不断的增加，谐波的治理也被规划到了环境污染治理中。
本文将针对炼钢厂电力系统谐波对高铁产业产生的影响和治理方法，主要以110?kv生产线为例，总结了钢铁厂电力系统协同治理产生的原因和治理方法。
关键词：钢铁厂；电力系统；谐波；产生原因；治理方法钢铁厂电力设备运行的过程中，会导致供电系统负载增加，从而产生影响电力系统的谐波。
谐波在电力系统中的存在，一旦电力系统运行时间较长，就会导致电力系统的能源损耗增加，同时还会出现变压器过热和绝缘老化等现象，这些现象存在，都无法保证电力系统处于安全稳定的运行状态。
谐波电磁干扰功率因素是目前世界上公认的电力系统三大公害其中谐波，是三大公害中的首问，针对电力系统研究谐波的治理至关重要，尤其在钢铁厂中通过加强对谐波的治理，能够有效提高钢铁厂的生产效率和稳定性。
一．钢铁厂电力系统谐波产生的原因1.发电原因我国传统的电力来源主要以火力发电和核电为主，尤其是近年来，石油资源缺乏的情况下，能源危机在不断加快，在这种形势下，我国对于绿色新能源更加重视。
随着近年来科技的不断发展，清洁无污染并且可再生的绿色能源被逐渐用到了电力系统中，主要以风能和太阳能发电为主。
通过利用清洁无污染的新能源，能够减轻电力系统对环境产生的污染，同时解决资源危机问题，但是这些新的发电形式主要以非政权和非公平发电为主在接入电网的过程中需要应用电能转化设备，将电源进行转化，从而满足不同频率的电源和电网，但是在转化的过程中，比如将风能接入电网时，需要由变频装置将谐波接入电网中，这样会导致电力系统中的谐波来源变得复杂，从而导致钢铁厂电力系统中的谐波增加，影响钢铁厂电力系统的运行【1】。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大型钛渣冶炼电炉中谐波的产生与治理
作者：杨天能
来源：《中国科技博览》2018年第15期
[摘要]钛渣冶炼的工艺主要指的是电气特性问题，谐波产生的机理，需要利用软件分析攀钢钛渣冶炼电炉的电能质量，对比静态无功补偿的优缺点问题，然后根据加装SVC前后进行测试，通过数据可以证明钛渣冶炼的电炉会存在一定谐波问题，需要采用现代化的流行装置方式进行很好治理。
[关键词]钛渣；冶炼；电炉；谐波；治理
中图分类号：TF823 文献标识码：A 文章编号：1009-914X（2018）15-0005-01
钛渣指的就是钛精矿作为原料的生产的一种材料，含有较高的富钛料，被称作是高钛渣，和人造金红石、天然金红石同属于是生产钛白粉、海绵钛和电焊产品的优质原料。
在生产钛渣的各种方法中，电炉熔炼法工艺比较简单，电炉烟气经过净化可以回收利用，属于副产品的容易被回收加工，也是钛渣的生产的主要方法。
电炉还原熔炼钛渣的实质就是还原铁、富集钛和钛铁矿等无烟煤混合物质。
一、钛渣的生产流程分析
1、钛渣的生产主要是以钛铁矿和无烟煤作为原料，在电弧炉内进行还原反应生产，钛铁矿本身是一种偏钛酸晶格为主要基础的多组分复杂固溶体，经过分析可以得出钛矿的碳热还原过程可以分为两个阶段，一个是固态还原过程，可以还原水平达到50%，另一个是还原剩下的50%，最终可以造成熔化造过程，根据钛铁矿杂志的成分种类，固体碳还原钛铁矿反应一般需要及时考虑到主要成分反应问题。
2、我国的钛渣冶炼多采用敞口式圆形矿热电炉，功率和炉产能也比较小，炉内部容量也比较小，渣铁会出现没法排除问题，也就不容易得到很好控制，需要针对铁进行综合利用，单炉生产粉尘一般比较大，炉气会从电极周边逸出进入大气中，污染环境，热损也会比较大，操作环节环境也比较恶劣。
通常电炉密闭化是解决熔炼过程连续化的分布主要燃烧问题，由于密闭电炉中热分布良好，就会造成热交换料分布不均衡问题，需要在电弧炉供暖工作区域建立良好的还原渣，形成良好的配合管理，提高密闭电炉回收利用率，减少钛物料损失问题。
同时还可以采用大功率的直流电弧炉熔高钛渣工艺，还原原料干燥、连续下料和降低节能效果，综合利用，提高环境友好型钛渣的生产线操作工作流程管理。
3、钛渣工艺流程主要是干燥好的钛铁砂矿精矿和极低的无烟煤配比，均匀加入电炉中，在高温条件下可以进行有效还原，钛铁精矿中的铁氧化物可以被选择性的还原成为金属铁，钛的氧化物富集在渣中，经过渣铁分离可以有效排除渣，然后定期做好铁水包和渣包，分别可以
获得钛渣副产品金属铁物质。
当渣和铁排放口都均匀到粘土堵塞时候，炉子会产生冷却净化处理，处理后的洁净烟气可以用于原料干燥和铁水包，然后通过干燥预热处理好产品钛渣。
二、大型钛渣冶炼电炉中谐波的产生
1、谐波振动电源，采用的是逆变器控制整流和交流转换为直流模式，同时很好调节了直流输出电压，两串联合电抗器都用于滤波和储能，通过合理改变整流器输出电压控制好熔炼功率。
谐波电源子啊使用控制整流工程中，会直接影响到产生电压尖峰，由于负载转换会出现电流重叠问题，谐波的深度主要取决于电炉变压器和整流器之间阻抗力，宽度上主要取决于闸之间管道的关断时间，要依靠转换器针对电压尖峰做好合理电子类管理，保障设备操作顺利，保障供电电源和直流运行正常。
2、电网的谐波主要是由于整流装置产生的，不论是串联还是转换装置产生，都会出现合理谐波回流和交流，在整流电炉交流侧电流中，要跟谐波电流做好合理谐波电流整体特征分析，针对谐波的有效值和基波有效值保障比例谐波次数合理性。
通过变压器的供电研究好脉动整流电路，然后根据网侧电流实现对于谐波电流分析，然后根据变压器的供电模式，提高数据分析，及时调整好整流电路，针对谐波数据做好有效值和其次数据分析，及时调整好谐波次数，增加整流电路的脉动数，有效减少电网高次谐波数值。
3、一般来说整流电流波越平滑，脉冲的整流器产生的谐波也就比较多，在实际电路中要调整好整流变压器的电抗能力，及时调整好关断需要的过渡过程，在整流电路交流中实现对于谐波体形分析。
针对实际的电炉谐波问题，要提高小容量的整流电路分析，针对大容量的电炉，要做好合理电源分析，从理论上调整好电炉谐波分量，保障电流高压网运行通畅性。
特征谐波的大小一般会随着发生变化实现一定变化，根据相对规律研究需要结合理想条件分析，在对于交流侧的基波和谐波电流运行中，要保证分量负序分量，及时清除谐波电流分量问题。
4、采用直流电弧炉技术生产高钛渣工艺，电弧炉是一种特殊的冲击型非线性负荷，接入电网会导致电网高次谐波、无功冲击、电压波动和闪变、三相电压及电流不平衡、功率因素低等不利影响。
电弧炉在工作时电极处于短路状态，不但消耗大量的无功功率，且因电弧不稳定，其所消耗的无功功率波动也很大，同时产生了大量的谐波电流。
国内外经验表明，”超高功率”电弧炉有时成为当地最重要谐波源和多种扰动源。
谐波电流和电压的出现，使电器设备所处的环境恶化了，影响了各种电器设备的正常工作，甚至会导致电器设备受损。
三、大型钛渣冶炼电炉中谐波的治理方法
1、大功率的频感电源产生主要谐波可以对于公共电网直接产生一定影响，同时需要提高符合设备供电系统要求，合理选择设备，提高造水设备生产厂家制造产品，采取积极有效治理措施及时消除谐波污染问题。
2、针对大型钛渣的电炉谐波要采取合理接线方式，通过合理改变整流交流侧，针对变压器做好接线，抵消低次特征的谐波问题，采用二次两绕组的方式，连接好脉动整流器，提高两个整流桥构成电路管理。
如果参数设计合理，要及时抵消掉低次数谐波分量，有效注入电网谐波含量比较大的治理数据。
3、采用无源滤波器针对滤波效果处理，主要方面包括设计水平、设备参数制造偏差和系统阻抗变化起等，通常情况下，要针对具体问题具体处理，滤波效果一般可以达到谐波的含量的80%，有时候会比较难协调，需要针对谐波做好频率容量管理，保证系统阻抗影响力水平。
快速和高校的大型钛渣冶炼电炉中谐波可以产生需要合理治理，进行熔炼生产中要提高操作灵活性和产量问题，同时做到节约环保效果，随着国家工业化发展，需要充分推出电磁感应熔炼产品，保障电磁感应熔化金属技术合理性。
4、配备SVC“禁止型动态无功补偿装置”，主要用于补偿用户母线上的无功功率，通过连续调节其自身无功功率来实现的。
用QS表示系统的总无功功率，QF表示用户负荷的无功功率，QL为晶闸管控制电抗器（简称TCR）的无功功率，QC为电容器无功功率。
负荷工作时产生感性无功QF，补偿装置中的电容器组提供固定的容性无功QC，一般情况下后者大于前者，多余的容性无功由TCR平衡。
当用户负荷QF变化时，SVC控制系统调节TCR电流从而改变QL值以跟踪，实时抵消负荷无功，动态维持系统的无功平衡，从而恒定功率因数，保证较高的功率因数。
（上述平衡过程可以用如下公式来表达：QS=QF+QL-QC=常数=0）。
结论
综上所述，随着电力和电子技术发展，要针对新型电炉做好高效控制管理，保障转换器的应用合理性，做好针对电源合理控制，确定电熔的深度和穿透熔化金属深度，在熔化期间要有效提高变频率的电能供应，保障内部电子的特征变化和相对应的数据分析，优化电子电力技术应用，最大量使用电能质量，在大型钛渣冶炼过程中，做好谐波问题分析，针对接触的供电网络做好变压器、电动机、供电电缆和补偿电容器的管理，促进针对大型钛渣冶炼电炉中谐波的产生治理工作。
参考文献
[1] 杨帆.由钛渣制备高品位富钛料的研究[D].东北大学2014.
[2] 吕改改.大型密闭直流电炉冶炼钛渣安全生产保障措施研究[D].昆明理工大学2012.
[6] 赵巍.微波处理钛渣新工艺研究[D].昆明理工大学2014.
[8] 宋增凯.微波法处理酸溶性钛渣的新工艺研究[D].昆明理工大学2013.。
