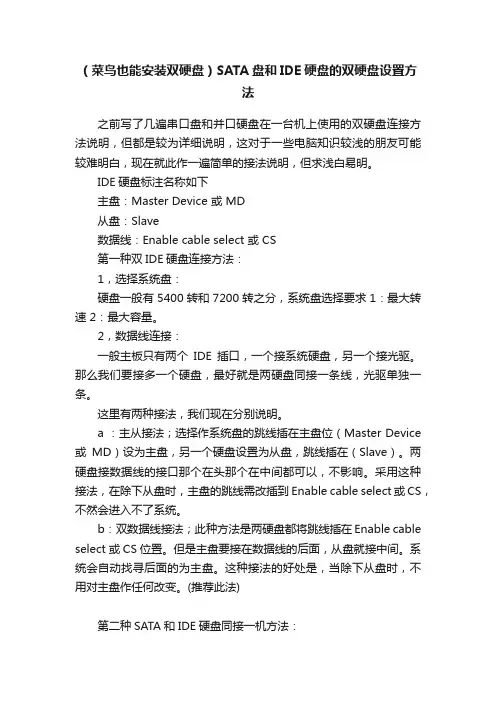

（菜鸟也能安装双硬盘）SATA盘和IDE硬盘的双硬盘设置方法

（菜鸟也能安装双硬盘）SATA盘和IDE硬盘的双硬盘设置方法之前写了几遍串口盘和并口硬盘在一台机上使用的双硬盘连接方法说明，但都是较为详细说明，这对于一些电脑知识较浅的朋友可能较难明白，现在就此作一遍简单的接法说明，但求浅白易明。

IDE硬盘标注名称如下主盘：Master Device 或 MD从盘：Slave数据线：Enable cable select 或 CS第一种双IDE硬盘连接方法：1，选择系统盘：硬盘一般有5400转和7200转之分，系统盘选择要求1：最大转速 2：最大容量。

2，数据线连接：一般主板只有两个IDE插口，一个接系统硬盘，另一个接光驱。

那么我们要接多一个硬盘，最好就是两硬盘同接一条线，光驱单独一条。

这里有两种接法，我们现在分别说明。

a ：主从接法；选择作系统盘的跳线插在主盘位（Master Device 或MD）设为主盘，另一个硬盘设置为从盘，跳线插在（Slave）。

两硬盘接数据线的接口那个在头那个在中间都可以，不影响。

采用这种接法，在除下从盘时，主盘的跳线需改插到 Enable cable select或CS，不然会进入不了系统。

b：双数据线接法；此种方法是两硬盘都将跳线插在Enable cable select或CS位置。

但是主盘要接在数据线的后面，从盘就接中间。

系统会自动找寻后面的为主盘。

这种接法的好处是，当除下从盘时，不用对主盘作任何改变。

(推荐此法)第二种SATA和IDE硬盘同接一机方法：现在很多人都升级用了SATA硬盘,而之前的IDE硬盘不用就会浪费了,有什么方法利用它呢?一可以买一个小盒子,让它变为移动硬盘,如果不想再投资100多买盒子也可以,让它和SATA盘一起工作吧!1，选择系统盘：系统盘一般选择SATA盘，速度较快。

2，数据线连接：SATA盘是没有跳线设置的，就用串口专用数据线直接主板可以了。

作为从盘的IDE盘，可以跟光驱接在同一条线上。

但因为STAT主板一般有两IDE插口，所以最好是从盘跟光驱各自占一条数据线。

硬盘的安装与使用

用Hard Disk Low Level Format Tool低级格式化硬盘
低级格式化硬盘的具体操作步骤：步骤2：此时，即可弹出如图2-121所示的提示对话框，询问用户是否确认放弃这块硬盘上的所有数据。单击【Yes】按钮，即可开始低级格式化硬盘，在如图 2-122所示界面中显示低级格式化的进度。
用Hard Disk Low Level Format Tool低级格式化硬盘
低级格式化硬盘的具体操作步骤：步骤1：在Hard Disk Low Level Format Tool汉化版主窗口中选择要格式化的硬盘，如图2-119所示。单击【继续】按钮，在弹出的界面中选择“低级格式化” 选项卡，单击【格式化此设备】按钮，即可开始低级格式化选中的硬盘，如图2-120所示。
硬盘的格式化
由于大部分硬盘在出厂时已经格式化过，所以只有在硬盘介质产生错误时才需要进行格式化。硬盘格式化可分为低级格式化和高级格式化，低级格式化是重新创建磁盘的逻辑结构，高级格式化是在磁盘上建立或重建文件系统。
低级格式化
1．用Hard Disk Low Level Format Tool低级格式化硬盘 2．用Lformat低级格式化硬盘
使用“PM分区魔术师”进行分区
在PM工具软件中进行分区的方法包括如下几点： ●创建分区。单击“创建分区”选项即可在硬盘上创建新的分区。 ●调整分区数量。单击“调整/移动分区”选项，即可从一个大容量分区中调整出一些空间，并将调整出的空间创建为一个分区。 ●调整分区容量。单击“调整一个分区的容量”选项，即可将一个分区容量重新分配，并将多出的空间添加到另一分区。 ●合并分区。单击“合并分区”选项，可将两个相邻分区合并到一起成为一个分区，并在第一个分区中建立一个文件夹来保存第二个分区中的内容。 ●删除分区。如果用户对当前的分区不满意，可单击“删除分区”选项，将原有分区删除再重新创建分区。

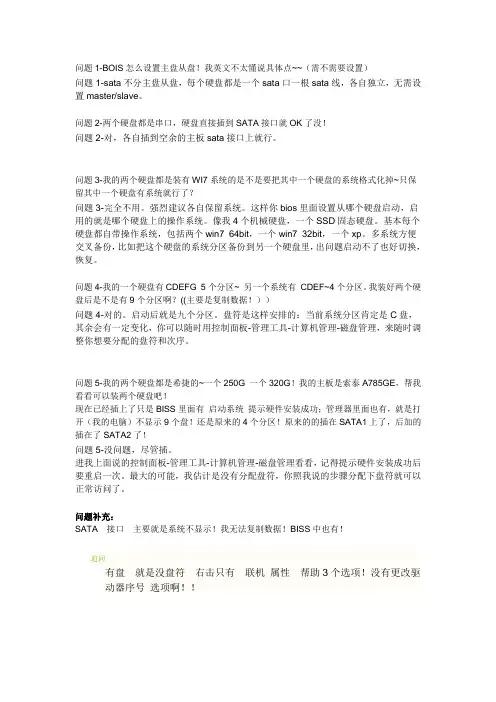

SATA接口如何安装两个硬盘

问题1-BOIS怎么设置主盘从盘！我英文不太懂说具体点~~（需不需要设置）问题1-sata不分主盘从盘，每个硬盘都是一个sata口一根sata线，各自独立，无需设置master/slave。

问题2-两个硬盘都是串口，硬盘直接插到SATA接口就OK了没！问题2-对，各自插到空余的主板sata接口上就行。

问题3-我的两个硬盘都是装有WI7系统的是不是要把其中一个硬盘的系统格式化掉~只保留其中一个硬盘有系统就行了？问题3-完全不用。

强烈建议各自保留系统。

这样你bios里面设置从哪个硬盘启动，启用的就是哪个硬盘上的操作系统。

像我4个机械硬盘，一个SSD固态硬盘。

基本每个硬盘都自带操作系统，包括两个win7 64bit，一个win7 32bit，一个xp。

多系统方便交叉备份，比如把这个硬盘的系统分区备份到另一个硬盘里，出问题启动不了也好切换，恢复。

问题4-我的一个硬盘有CDEFG 5个分区~ 另一个系统有CDEF~4个分区。

我装好两个硬盘后是不是有9个分区啊？((主要是复制数据！））问题4-对的。

启动后就是九个分区。

盘符是这样安排的：当前系统分区肯定是C盘，其余会有一定变化，你可以随时用控制面板-管理工具-计算机管理-磁盘管理，来随时调整你想要分配的盘符和次序。

问题5-我的两个硬盘都是希捷的~一个250G 一个320G！我的主板是索泰A785GE，帮我看看可以装两个硬盘吧！现在已经插上了只是BISS里面有启动系统提示硬件安装成功；管理器里面也有，就是打开（我的电脑）不显示9个盘！还是原来的4个分区！原来的的插在SATA1上了，后加的插在了SATA2了！问题5-没问题，尽管插。

进我上面说的控制面板-管理工具-计算机管理-磁盘管理看看，记得提示硬件安装成功后要重启一次。

最大的可能，我估计是没有分配盘符，你照我说的步骤分配下盘符就可以正常访问了。

问题补充：SATA 接口主要就是系统不显示！我无法复制数据！BISS中也有！追问有盘就是没盘符右击只有联机属性帮助3个选项！没有更改驱动器序号选项啊！！一台电脑装两个硬盘，怎样把第二个硬盘的原来多个分区格式化为两个分区右击我的电脑管理找到"磁盘管理" 在右侧会显示本地的一些磁盘信息，找到你的第二块硬盘，把分区全部删除，再磁盘上右击创建分区即可，如果盘符不对是可以更改，你仔细看下上面有更改驱动器盘符的。

如何安装硬盘？过程全显示

如何安装硬盘？过程全显示
（山东新华电脑学院整理供稿）如何安装硬盘？
（1）找到硬盘托架后，拉动扳手将托架取出，如图60所示。

图60　安装硬盘图解（一）
（2）将硬盘有文字标识的一面向上，放入硬盘托架中，并拧紧螺丝，如图61、62所示。

图61　安装硬盘图解（二）
图62　安装硬盘图解（三）
（3）将已装入硬盘的整个硬盘托架重新放入机箱，并将固定扳手拉回原位固定好托架，如图63所示。

图63　安装硬盘图解（四）
（4）正确连线。

硬盘连线包括电源线与数据线两条，其接口如图64所示，两者谁先谁后无所谓。

对于电源的连接，注意图中电源接口上的小缺口，在电源接头上也有类似的缺口，这样的设计是为了防止电源插头插反了。

早期的数据线都是40针40芯的电缆，而自ATA/66就改用40针80芯的接口电缆。

连接时，一般将电缆红线的一端插入硬盘数据线插槽上标有“1”的一端，另一端插入主板IDE口上也标记有“1”的那端。

数据线插反不要紧，如果开机硬盘不转的话（听不到硬盘自举的响声），多半插反了，将其旋转180度后插入即可。

双硬盘安装

双硬盘安装介绍在计算机中安装双硬盘可以提供更大的存储空间和数据备份功能。

本文将介绍如何在计算机中进行双硬盘安装。

准备工作在进行双硬盘安装之前，您需要准备以下工具和材料：1.一台计算机。

2.两块硬盘。

其中一块可以作为主硬盘（用于安装操作系统和常用软件），另一块可以作为备用硬盘（用于存储重要数据备份）。

3.数据线和电源线。

安装流程请按照以下步骤进行双硬盘安装：1.关闭计算机并断开电源。

请务必先断开电源，以确保安全操作。

2.打开计算机主机箱。

具体操作方式取决于您的计算机型号，一般通过拧螺丝或按下按钮来打开主机箱。

3.确定主硬盘安装槽位。

通常，主硬盘安装在主机箱的顶部或者固定在支架上。

您可以根据主机箱内部结构和硬盘连接线口的位置确定安装槽位。

4.将主硬盘连接到主板。

现在，您需要将主硬盘与主板连接起来。

请插入硬盘数据线和电源线，确保连接牢固。

5.安装备用硬盘。

找到备用硬盘的安装槽位，并按照同样的方法将其连接到主板。

连接完成后，确保硬盘安装稳固。

6.关闭主机箱，并重新连接电源。

7.打开计算机并进入 BIOS 设置。

通常情况下，在计算机开机时可以看到屏幕上提示您按下特定键进入 BIOS 设置。

按照提示进入 BIOS 设置界面。

8.在 BIOS 设置中，找到硬盘引导选项。

不同的主板厂商可能有不同的BIOS 设置界面，您需要查找硬盘引导选项，并将主硬盘设置为首选引导设备。

9.保存 BIOS 设置并重启计算机。

在 BIOS 设置界面，选择保存设置并重新启动选项，然后确认保存并重启计算机。

10.安装操作系统。

现在，您可以根据需要安装操作系统。

插入操作系统安装光盘或者准备好的 USB 启动盘，按照提示进行安装操作系统的步骤。

注意事项在进行双硬盘安装时，请注意以下事项：•确保计算机已经正确断电并且没有其他外设连接。

•仔细阅读主板和硬盘的安装手册，并按照指引进行正确的连接。

•注意触碰的静电，使用接地手环或者触摸金属物品以释放静电。

全程图解教你安装SATA硬盘

全程图解教你安装SATA硬盘终于熬到了元旦假期，小菜来了个彻底放松，躲在家中折磨起了电脑，不是看大片，就是战游戏，好生玩了个痛快。

不过好景不长，昨天不知怎么的电脑就是进不了系统啦。

小菜自己胡搞了一气，还是不见电脑给他好脸色看，最后无奈只好将泡泡鱼请上家门。

泡泡鱼来后便看清了故障所在，将硬盘拆下来用手一晃，里面顿时就发出了“哗啦哗啦”的响声，原来是硬盘坏掉了，看来小菜这电脑还真是被折磨得够呛。

这下子可怜了小菜，摸摸口袋中所剩不多的银子，也只好咬咬牙说：“唉，旧的不去，新的不来，麻烦泡泡哥再和我一起去买个新的吧”。

泡泡鱼：“没有问题啊，正好现在也是吃午饭的时间吗！”小菜：“汗……先买后吃啦！”一、初识SATA硬盘来到电脑城，小菜接过老板递过来的新硬盘，像很有经验的样子仔细检查着。

不过，他看着看着就觉得不对劲了，连忙拉过来泡泡鱼小声问道：“这是什么东东啊，怎么与我家里的硬盘不一样呢，是不是JS想骗我啊？”泡泡鱼接过硬盘笑着说：“人家老板没有骗你，这块硬盘是我帮你选的，之所以和你家的硬盘不太一样是因为它是SATA接口的，而你家中的是PATA接口的硬盘，也就是常说的IDE接口硬盘。

小菜：“晕，什么SATA接口？它与家中的硬盘比起来有什么优点啊，速度快吗？”泡泡鱼：“SATA硬盘与PATA硬盘从外观上粗看是差不多的，它们最主要的区别在连接线上。

老板麻烦再拿一块PATA硬盘让我看看。

”这样泡泡鱼将两块不同接口的硬盘放在了一起（如图1），图1这回小菜一下就看出了区别，但还是有点摸不着头脑，满面狐疑地望着泡泡鱼泡泡鱼：“首先让我们来看一看它们的信号线，以往的PATA硬盘采用的是40或80针的扁平硬盘线作为传输数据的通道，而SATA接口的硬盘采用的是七芯的数据线，采用点对点的传输协议，仅使用两根数据线进行信号传送，这样就不会受到机箱内各种频率的干扰，使硬盘缓存中的数据可以顺畅无阻的传送至内存中进行处理，而它的传输速度在设计时就比PATA硬盘快，所以SATA接口的硬盘在速度上要比普通PATA硬盘有所提高。

安装SATA硬盘图解

安装SATA硬盘图解随着i915/945等新一代主板芯片组推出后，硬盘的连接界面也从沿用多年的Parallel ATA（并行ATA，以下简称PATA）界面，逐渐转变为设计更先进、速度更快的Serial ATA（串行ATA，以下简称SATA）界面。

不过，由于SATA界面的外设在现阶段仍然属于是一种比较新的硬件，因此在安装时若不留神就会遇到困难。

为此，在这里与大家探讨一下有关安装SATA硬盘的知识技巧。

一、硬盘的安装与旧式的PATA硬盘一样，SATA硬盘的连接线分为一条7-pin数据线和一条扁平的4-pin转15-pin电源线，但SATA硬盘的连接线比PATA硬盘连接线要细小和扁平些（图1）。

这些接线一般随新购买的主板提供。

要是没有的话，在电脑市场中也可很方便地购到。

安装时，把数据线和电源线一端接到硬盘上，另外一端的数据线则接到主板的SATA插口中即可（图2）。

由于接线插头附有防呆设计，因此不会有插错方向的问题。

图1图2但有一点要注意的是，如果用户需要在系统通电状态下以Hot-Plug（热插拨）方式安装SATA硬盘，必须先装好4-pin转15-pin电源线，并把15-pin插头接到硬盘后，再接上数据线，否则会烧毁硬盘的电路。

二、主板BIOS的设置目前，主板支持SATA界面一般借助于两种方式，即主板上南桥芯片已经内置SATA功能和单独的RAID/Serial ATA控制芯片。

前者通过主板南桥芯片（如Intel的ICH5/6南桥芯片）来实现，故需在主板BIOS中对IDE模式进行设置。

按主板的不同，BIOS中有一项名为“IDE Configuration”或“On-Chip SATA Mode”的设置项目，一般提供AUTO/Combined/Enhanced及Non-Com-bined等4种模式，其意义解释如下：--------------------------------------------------------模式效果AUTO 让BIOS自动检测Combined 最多同时使用2个SATA及2个PATA设备Enhanced 最多同时使用6个设备，包括SATA及PATA设备Non-Combined 将SATA设备自动模拟成PATA模式工作--------------------------------------------------------在多数情况下，选择“Enhanced”模式可获得最佳的性能和扩展性，但对于老版本操作系统及部分DOS模式下运行的软件（如旧版GHOST）等，却有可能出现兼容问题。

双硬盘安装攻略

双硬盘安装攻略三、开始动手了——硬件安装1.硬盘的跳线一个IDE口可接驳2个IDE设备，其中一个被标记为“主（Master）设备”，另一个被标记为“从（Slave）设备”，人们通过跳线的方式对这种关系进行定义（这种跳线一般位于硬盘的背面，在IDE和电源接口之间）。

常见的跳线包括针脚和跳线帽，两者配合可使电路连通或断开，由此进行状态切换。

跳线对于硬盘安装非常重要，很多无法识别的问题都是由它引起的，因此需要特别重视（还有一种跳线方式叫Cable Select，即根据IDE数据线连接方式自动确定主从盘）。

不同品牌的硬盘跳线设置不尽相同，这里我们选取西部数据（Western Digtal）的WD1000BB、IBM腾龙3代40GB、希捷（Seagate）的酷鱼Ⅴ120GB、迈拓（Maxtor）的金钻叽鶧740X-6L这4款产品作为图解对象。

一般硬盘厂商会把跳线方式直接标注在硬盘金属面板的标签上，同一品牌硬盘的跳线基本没有什么差别（当然也有例外的，这里仅以常见的主流产品为例）。

在这4个品牌中，西部数据（WD）的硬盘跳线最为简单，见左下图（“■■”表示跳线断开；如果方块被连接起来，就表示此处跳线需要连通）。

IBM的腾龙系列硬盘跳线比较复杂，除最为常见的“主盘”、“从盘”、“数据线选择”、“主盘，从盘必须安装”外，还有一个不是很常用的“32GB CLIP”限制模式，其作用在后面的BIOS识别部分会详细介绍。

去年希捷的酷鱼系列硬盘非常热销，其特点是稳定、安静，希捷在硬盘标签上标注了跳线方式，上面也有“32GB”限制跳线。

迈拓最近的几款产品延续了原昆腾硬盘的标注方式，“DS”表示主盘，“CS”表示电缆选择，“PK”说法不一，有说法是磁头复位，但实际操作中我们发现它应该是“从盘”选择。

有些迈拓硬盘上还有“AC”跳线，相当于“32GB”限制跳线。

2.安装据资料显示，大多数硬盘损害都是由于操作不当所至，其中硬盘安装不正确又占了很大一部分，由此可见硬盘安装的重要性。

台式机如何安装双硬盘

台式机如何安装双硬盘台式机安装双硬盘方法一：看你的硬盘线是sata接口或idesata直接插上电脑，他自己会识别idede就要设置主从:跳线的三种设置：master主盘、slave从盘、cable select根据在数据线上的位置决定主从主板上面有两个IDE接口，用来连接硬盘或光驱一个IDE接口最多可以接两个IDE设备，这就是说，一般的PC你要想接的硬盘数最多也只能是4个;一个IDE接口能够通过一根数据线同时挂上两个硬盘，这就有了跳线问题，为了区分这两个硬盘，必须要给他们做上“标记”，我们能够直接操作的那就是跳线; 一般在硬盘体上面都有说明，跳线要如何设置才能够让系统正常启动;如果是系统硬盘的话当然要把它设置成Master模式，即把它当作主硬盘，一般也把它接到第一个IDE接口上，当然接到第二个IDE接口上也不会出现什么严重问题，只是可能每次系统会弹出选择框要你选择从哪个盘启动;所以这个习惯上一般是先把第一个IDE接口的位置占满之后再挂到第二个IDE接口上，另外一个习惯就是光驱一般接到第二个IDE接口上。

所以现在我们假设第一个IDE接口上已经接了一个跳线设为Master模式的硬盘，你现在还想在这个接口上通过同一根数据线再接一个硬盘的话，那么你必须要把这个后来挂上去的硬盘的跳线设为Slave模式，即从盘模式。

如果你把两个都设为Master的话，系统肯定不能启动!那么第二个IDE接口你也要挂两个硬盘的话，不管其中一个硬盘是不是系统盘，你都要把他们的主从分开，依照上面的设置行事; 另外还有一点就是，现在的主板一般都有主从硬盘自动选择功能98年以前的主板可能没有这种功能，所以你只要把你所要挂到机器上所有的硬盘的跳线设置为cable select根据在数据线上的位置决定主从就可以了!台式机安装双硬盘方法二：台式机安装双硬盘一、安装前的注意事项安装双硬盘之前首先要查看电脑内部的基本情况，如是否还有安装第二个硬盘的空间，数据线有没有空余的接口，电脑电源功率是否能够支持两块硬盘的稳定运行等。

台式机SATA硬盘安装指引-Seagate

SeagateDesktop安装指南
3
单个硬盘安装(Win不需要DiscWizard。WindowsXP操作系统需要从软盘驱动器加载嵌入主板和外接SATA主机适配卡的SATA主机驱动程序。SATA驱动程序通常包含在主板或外接 SATA主机适配器附带的光盘上。在开始安装前，请先将驱动程序解压缩到软盘上。 WindowsVista将允许直接从光盘安装SATA主机驱动程序。
SATA 主机驱动程序
所有SATA主机都支持48位BIOS，并且需要将可让操作系统发现该硬盘的驱动程序。在安装期间，您的操作系统将需要大容量存储设备驱动程序。这些驱动程序通常可在系统、主板或外接SATA主机制造商提供的光盘或网站上找到。在安装期间，确保拥有适合您操作系统的最新驱动程序。
注意：系统将尝试在克隆后默认引导至原始引导盘。如果您计划在克隆后重新连接旧硬盘，则可能需要在系统BIOS中更改引导顺序。 1. 将克隆的硬盘引导至Windows并确保已正确复制所有文件。 2. 重新启动计算机，并通过在启动期间按ESC、DEL或F2键进入系统设置程序BIOS。 3. 在系统设置程序中，将引导顺序更改为从新的SATA硬盘引导。如果您有外接SATA卡，可能
在您的计算机中安装硬盘
在您的计算机中安装硬盘
完成本指南中的步骤前，请先按照印刷版《快速入门指南》中的说明在您的计算机中安装新硬盘。
确保计算机可在开机时检测到硬盘
安装新硬盘后，启动计算机。如果将新硬盘直接连接到主板并且在开机时未自动检测到该硬盘，则可能需要运行系统设置程序(BIOS)来启用SATA端口。通常通过在开机期间按DEL、 ESC或F2键可进入系统设置程序。有关在系统BIOS中启用SATA端口的信息，请参阅系统或主板附带的文档。如果将新硬盘连接到外接SATA卡，将不需要进入系统BIOS来启用SATA磁盘检测。外接卡将在开机时自动检测到该硬盘。

barracuda 7200.9 硬盘 SATA 安装指南说明书

Barracuda 7200.9 Serial ATA Installation GuideST3160811AS, ST3160211AS, ST3120811AS, ST3120211AS,ST380811AS, ST380211AS, and ST340211ASSerial ATA (SATA) Interface Disc DrivesPublication Number: 100417178, Rev. A, April 2006Serial ATA interface disc drives are designed for easy installation. It is nor-mally not necessary to set any jumpers, terminators, or other settings on this drive for proper operation.With a Serial ATA (SATA) interface, each disc drive has its own cable that connects directly to a Serial ATA host adapter or a Serial ATA port on your motherboard. Unlike Parallel ATA, there is no master-slave relationship between drives that use a Serial ATA interface.You can use a Serial ATA drive in the same system with Parallel ATA drives as long as both interfaces are supported on the motherboard or with a host adapter. This makes it easy to add Serial ATA capability to your existing system without removing existing Parallel ATA disc drives.What you need• A Phillips screwdriver and four 6-32 UNC drive mounting screws.• A SATA interface cable (sold separately). Maximum length is 39 inches(1 meter).• A SATA-compatible power cable or adapter (sold separately).• A system with a SATA connector on it, or a SATA host adapter and avail-able PCI slot in which to install the adapter.Refer to your computer system documentation to see if your system sup-ports SATA on the motherboard and locate the SATA connector. If your system does not have a SATA connector on the motherboard, you must purchase a SATA host adapter that is compatible with your computer and operating system and install it with the appropriate device driver according to the host adapter manufacturer’s installation instructions.Note.See /support/disc/sata/ for a list of companies that sell SATA components.Handling precautions/electrostatic discharge protection •Disc drives are fragile. Do not drop or jar the drive. Handle the drive only by the edges or frame.•Drive electronics are extremely sensitive to static electricity. While installing the drive, wear a wrist strap and cable connected to ground.•Turn off the power to the host system during installation.•Do not disassemble the drive. Doing so voids the warranty. See the Warranty information on page 2.•Do not apply pressure or attach labels to the circuit board or to the top of the drive.The easiest way to install your drive in a Windows systemTo successfully install and obtain the maximum capacity from the drive, use DiscWizard for Windows disc drive installation software utility. This util-ity is available exclusively from Seagate. You can download this free disc drive installation software from our web site at /support or run the program directly from your web browser.Note.Older versions of DiscWizard do not recognize Serial ATA model numbers. Make sure that you use DiscWizard for Windows or later when installing a Barracuda 7200.9 Serial ATA disc drive.To run DiscWizard:Follow the instructions on the download page at to cre-ate a diskette and complete the installation.If you cannot run DiscWizard, follow the instructions on this installation sheet to install and configure your drive.Breather filter hole precautionCaution.Do not cover, seal, or insert any object into this hole. If this hole is covered, sealed, or penetrated by any object, the drive reliabil-ity may be compromised and could lead to permanent damageand voids the warranty.Attaching cables and mounting the drive1.Attach one end of the drive interface cable to the SATA interface con-nector on your computer’s motherboard or SATA host adapter (see your computer manual for connector locations).Note.Serial ATA connectors are keyed to ensure correct orientation.2.Attach the interface and power cables to the drive.3.Secure the drive using four 6-32 UNC mounting screws in either theside-mounting or bottom-mounting holes. Insert the screws no more than 0.20 inches (5.08 mm) into the bottom-mounting holes and no more than 0.14 inches (3.55 mm) into the side-mounting holes. Note.Do not overtighten the screws or use metric screws. This may dam-age the drive.Configuring the BIOSClose your computer case and restart your computer. Your computer may automatically detect your new drive. If your computer does not automati-cally detect your new drive, follow the steps below.1.Restart your computer. While the computer restarts, run the systemsetup program (sometimes called BIOS or CMOS setup). This is usu-ally done by pressing a special key, such as DELETE, ESC, or F1 dur-ing the startup process. See your system documentation for details about your particular system.2.Within the system setup program, instruct the system to auto detectyour new drive.3.Save the settings and exit the setup program.When your computer restarts, it should recognize your new drive. If your system still doesn’t recognize your new drive, see the troubleshooting sec-tion on the back of this sheet.Note.Some systems may see the drive and classify it as a SCSI device.This is normal even though this is not a SCSI disc drive. This does not affect performance or capacity.Microsoft operating system installation instructionsFor detailed information about installing a Microsoft operating system on your new Seagate drive, refer to the Microsoft Knowledgebase Article ref-erences below. To locate an article, go to andenter the article number in any search box on the Microsoft web site. Forexample, to view the Knowledgebase article for installing Windows XP on your new Seagate drive:1.Open your browser and go to .2.Enter 313348 in the Microsoft web site’s search box, and then pressEnter. Locate and select the most accurate options from the search results. The article is displayed on your screen.Installing the drive in Mac OS X systems1.Install the drive in your system using the instructions provided on thefront of this installation guide.2.Insert the Mac OS X Install CD 1 (OS 10.3 and earlier) or Install DVD(OS 10.4). These operating system discs are provided by Apple and nor-mally ship with Apple computers.3.Restart the computer while holding the C key (you can release the C keyafter you see the Apple logo appear on the screen). In Mac OS X 10.4 or later, you must select your language after booting from these install discs.4.If the new drive you just installed is the only disc in your system (replac-ing the original hard disc drive), click on “continue” and follow the on-screen instructions to install OS X on your new drive. If the new drive you installed is not the only drive in your system, do not click on ‘continue.’Instead, select Disk Utility from the Utilities menu located in the top menu area.5.Select the drive you want to install in the left panel.Warning.Be sure to select the correct disc before erasing the drive. Just as the name implies, erasing erases all data on the selected drive. Note.If you are installing the drive in an Apple G5 system and the system does not recognize the drive, contact Seagate Technical Support using the phone number for your region listed in the “Seagate support services” section in this installation guide for information about com-patibility with Apple G5 systems.6.Click on Erase and then select a volume format (Mac OS Extended is acommonly-used format), type a name of your choice in the Name field, and click on Erase again. Confirm your intentions by clicking Erase once more to begin formatting the drive.Macintosh TroubleshootingSee for Macintosh troubleshooting information.Windows TroubleshootingIf your drive is not working properly, these troubleshooting tips may help solve the problem.1.Does the drive spin up? A spinning drive produces a faint whine andclicking noise. If your drive does not spin, check that the power connec-tor and interface cable are securely attached.2.Does the computer recognize the drive? Verify that the drive isenabled in the system CMOS or setup program. If not, select the autode-tect option and enable it. If your drive has a problem, it may not be rec-ognized by the system. If the operating system does not recognize the drive, you need to load your host adapter drivers.3.I receive a “drive not detected” message. Why? Your SATA-equippedmotherboard or host adapter may use a chipset that does not support SATA speed autonegotiation or other SATA 3 Gbit feature. Install a jumper as shown in the following illustration to limit the data transfer rate to 1.5 Gbits per second and enhance compatibility with some computers.4.Does Scandisk find the drive defect-free? Scandisk is a utility locatedon your Windows startup diskette that scans the drive for defects. Ifdefects are detected, this may be an indication of a problem.5.Why does my computer hang on startup? Verify that your system isSATA compatible. You need either a SATA 1.0-compatible motherboard connector or Serial ATA host adapter to use this drive.6.I’m running Windows 98 and FDISK is not reporting the full capacityof my drive. Why? You need to upgrade your version of FDISK if you are using the diskettes or CD that came with your original Windows 95 or98 operating system. Microsoft provides a free downloadable FDISKupgrade. See Microsoft Knowledgebase article number 263044 located at .Note.If these tips do not answer your question or solve the problem, con-tact your dealer or visit to download SeaTools disc diagnostics software and more troubleshooting advice. Seagate support servicesFor online information about Seagate products, visit or ************************************************.If you need help installing your drive, consult your dealer first. If you need additional help, call a Seagate technical support specialist. Before calling, note your system configuration and drive model number.Africa+1-405-324-4714Netherlands00 800-47324283 Australia1800-14-7201New Zealand0800-443988 Belgium00 800-47324283Norway00 800-47324283 China*800-810-9668Poland00 800-311 12 38 Denmark00 800-47324283Spain00 800-47324283 France00 800-47324283Sweden00 800-47324283 Germany00 800-47324283Switzerland00 800-47324283 Hong Kong800-90-0474Singapore800-1101-150Hong Kong†001-800-0830-1730Taiwan*00-800-0830-1730 India1-600-180-1104Thailand001-800-11-0032165 Indonesia001-803-1-003-2165Turkey00 800-31 92 91 40 Ireland00 800-47324283United Kingdom00 800-47324283 Italy00 800-47324283USA/Canada/1-800 SEAGATE or Japan0034 800 400 554Latin America+1-405-324-4700 Korea007 98 8521 7635Other EuropeanMalaysia1-800-80-2335countries+1-405-324-4714 Middle East+1-405-324-4714*Mandarin†CantoneseWarranty.To determine the warranty status of your Seagate disc drive, contact your place of purchase or visit our web site at for more information. Return Merchandise Authorization (RMA).Run SeaTools to diagnose your drive before requesting a return authorization. In addition, please verify that your drive is defective by following the troubleshooting checklist in this guide. Seagate offers com-prehensive customer support for all Seagate drives worldwide. Seagate customer ser-vice centers are the only facilities authorized to service Seagate drives. Drive return procedures vary depending on geographical location and are subject to current interna-tional trade regulations.Shipping the driveCaution.Back up the data before shipping. Seagate assumes no responsibility for data lost during shipping or service.Shipping drive in an unapproved container voids the warranty. Pack the drive with origi-nal box and packing materials. Use no other materials. This prevents electrical and physical damage in transit.Electromagnetic compliance for the European Union. This model complies with the European Union requirements of the Electromagnetic Compatibility Directive 89/336/ EEC of 03 May 1989 as amended by Directive 92/31/EEC of 28 April 1992 and Directive 93/68/EEC of 22 July 1993. Compliance of this drive, as a system component, was con-firmed with a test system. We cannot guarantee that your system will comply. The drive is not meant for external use (without enclosure, shielded I/O cable, etc.). Sicherheitsanleitung1. Das Gerrät ist ein Einbaugerät, das für eine maximale Umge-bungstempeatur von 60°C vorgesehen ist. 2. Zur Befestigung des Lufwerks werden 4 Schrauben 6-32 UNC-2A benötigt. Bei seitlicher Befestigung darf die maximale Länge der Schrauben im Chassis nicht merh als 3,3 mm und bei Befestigung an der Unterseite nicht mehr als 5,08 mm betragen. 3. Als Versorgungsspannugen werden benötigt: +5V +/- 5% 0,64A; +12V +/- 5% 2,8A 4. Die Versorgungsspannung muss SELV entsprechen.5. Alle Arbeiten auf dem Festplattte dürfen nur von Ausgebiletem Serciepersonal durch-geführt werden. Bitte entfernen Sie nicht die Aufschriftenschilder des Laufwerkes.6. Der Einbau des Laufwerkes muss den Anforderungen gemäss DIN IEC 950 VDE 0805/ 05.90 entspreche.©2006 Seagate Technology LLC. All rights reservedPublication number: 100417178, Rev. A, April 2006, Printed in USASeagate, Seagate Technology, and the Wave logo are registered trademarks of Seagate Technology LLC. Barracuda and DiscWizard are registered trademarks or trademarks of Seagate Technology LLC. Other product names are registered trade-marks or trademarks of their owners. One gigabyte, or Gbyte, equals one billion bytes when referring to hard drive capacity. Accessible capacity may vary depending on oper-ating environment and formatting. Seagate reserves the right to change, without notice, product offerings or specifications.Operating system Microsoft knowledgebase article numbersWindows XP313348. See also: 316941 Windows 2000/NT308209. See also: 175761。

安装硬盘的操作方法

安装硬盘的操作方法
1. 将计算机关闭并断开电源，打开电脑机箱。

2. 找到硬盘固定架，一般是一条或几条水平安装的铁片，可以通过螺丝或扣来固定。

3. 把硬盘放到固定架上，对准螺丝孔或扣口。

4. 用螺丝把硬盘固定到固定架上，如果是使用硬盘扣，请按照扣口的指引正确的安装好。

5. 找到主板上的SATA接口（通常颜色为蓝色），将SATA数据线插入硬盘上的SATA接口。

6. 找到电源线，将电源线插入硬盘上的电源接口。

7. 确认所有线路已经稳固插入，关闭机箱盖，然后再将电脑连接电源打开。

8. 开机后，进入操作系统，查看新硬盘是否已被识别，如未识别请尝试在BIOS 中设置SATA接口，或检查线路是否插紧。

以上操作应该在grounded 环境下完成，并且注意避免电击或损坏电脑。

希捷2t机械硬盘安装教程

希捷2t机械硬盘安装教程
1、希捷2t机械硬盘安装方法十分简单，一共有两个接口，分别是SATA数据传输接口和SATA供电接口，都需要插上，缺一不可。

而SATA接口的固态硬盘与传统的机械硬盘的接口完全一致，所以接线方法也是相同的。

2、由于每个机箱设计不同，所以固定的硬盘的位置或者安装方式会有不同。

就拿我现在的机箱来说，打开机箱侧板（背板），机箱的硬盘位采用了抽拉式设计，将支架两边卡扣向内一摁就可以取出来了，免螺丝设计比较方便的，有些机箱设计不同，需要拧螺丝固定。

3、首先我们需要找到电源上的SATA供电接口（L型）
4、还有一个SATA数据线，SATA数据线一般是主板盒子附送的，如果机械硬盘是后买的，一定要与商家沟通送一个。

5、我们需要将硬盘安装到硬盘支架中，并将“SATA数据线”和“SATA供电接口”分别插到机械硬盘对应的插口上，接口都是有防呆设计，反了无法插进去的，所以不必担心插错的情况，安装成功如下图所示。

6、将已经安装支架的机械硬盘推到硬盘仓位里，就可以啦！
7、将机械硬盘连接的SATA数据线接口另一头的插到主板上的SATA插座上，例如SATA6G_1。

8、再将SATA数据线的另一头插到主板的SATA插座上，硬盘已经安装。

电脑扩容：图解安装双硬盘系统3

电脑扩容：图解安装双硬盘系统3此外，在设置“On-Chip Serial ATA Setting”选项时，也可以将“On-Chip Serial ATA”设置为“Auto”，由主板自动根据设备的多少及连接位置来选择SATA工作模式。

2.VIA系列芯片组主板的设置VIA的VT8237也提供了对SATA硬盘的支持，在一些采用PT880、KT880、KT800等芯片组的主板上，采用的往往就是VT8237南桥。

如果主板采用的是VT8237南桥，那么其SATA硬盘的物理安装、BIOS设置与Intel的ICH5/5R差不多，只须按照前面讲述的连接方案连接好硬盘与光驱，然后在BIOS中找到带有“SATA”或“Serial ATA”字样的选项，将它设置为“Enabled”或“Auto”即可。

3.采用第三方芯片的主板的设置也有很多主板芯片组的南桥并不支持SATA，因此主板厂商便会通过板载第三方的SATA控制芯片来提供对SATA的支持。

目前使用比较多的第三方控制芯片，主要有Silicon Image公司的Sil3114与Sil3112、Promise公司的PDC20376、SiS公司的SiS180、VIA公司的VT6420等。

对于采用第三方SATA控制芯片的主板而言，由于其传输通道并不占用传统的IDE通道，因此无须过多考虑设备的主从关系。

也就是说，SATA硬盘只管接在SATA接口上即可，至于PATA硬盘及光驱，可以享用IDE1、IDE 2两个接口(即4个IDE传输通道)。

由于不同主板厂商所用的第三方SATA控制芯片不尽相同，因此要想在BIOS中打开SATA功能，其选项名称也各不一样。

不过有一点相同的是，该选项一般都在“Integrated Peripherals”设置窗口中。

用户只须在此设置窗口中查找带“Serial ATA”、“SATA”字样或与SATA控制芯片厂商名相同的选项就对了。

而更多的厂商是在BIOS设置中添加了诸如“Serial ATA Controller”、“Serial ATA Setting”这样的选项，只须将它们设置为“Enabled”即可。

希捷机械硬盘安装教程

希捷机械硬盘安装教程希捷技术是一家全球领先的数据存储解决方案供应商，其产品被广泛应用于个人电脑、智能移动设备、企业和数据中心等领域。

其中，希捷机械硬盘是其最受欢迎和常用的产品之一。

下面是希捷机械硬盘的安装教程，以便用户能够正确地安装和使用硬盘。

第一，购买所需的希捷机械硬盘。

在购买前，用户需要对自己的计算机进行确认，以确定硬盘的规格和接口类型。

希捷机械硬盘有3.5英寸和2.5英寸两种规格，用户可以根据自己的需求进行选择。

同时，希捷机械硬盘有SATA接口和PATA接口两种。

用户需要在购买前确认自己的计算机接口类型，并选择相应的硬盘。

第二，准备工具。

在安装希捷机械硬盘前，用户需要准备一些简单的工具，如螺丝刀、数据线等。

第三，关机并断开电源。

在安装前，用户需要将计算机关机，并拔掉电源插头，确保电脑没有电源供应。

这是为了确保操作的安全性，防止电击和硬盘损坏。

第四，打开计算机主机箱。

用户需要找到计算机主机箱的侧板，使用螺丝刀拧下侧板上的螺丝，并将侧板取下。

注意，不同型号的计算机侧板的取下方式可能会有所不同，用户可以参考计算机的使用手册进行操作。

第五，找到硬盘安装位置。

用户需要在主机箱中找到硬盘安装位置。

通常，计算机主机箱中会有一个或多个硬盘位，用户需要找到一个未被占用的位。

在找到合适的位置后，用户需要将硬盘放入位子中，并使用螺丝刀将硬盘固定在位子上。

注意，螺丝刀不要拧得太紧，以免损坏硬盘及主机箱。

第六，连接数据线和电源线。

用户需要找到硬盘上的数据接口和电源接口，并将数据线和电源线插入相应的接口中。

数据线一端需要插入希捷机械硬盘的数据接口，另一端需要插入主板上的数据接口。

电源线则需要插入硬盘的电源接口和电源供应器上的电源接口。

第七，关闭计算机主机箱。

用户需要将计算机主机箱的侧板重新装上，并使用螺丝刀拧紧螺丝。

确保侧板和主机箱紧密贴合，以避免灰尘进入主机箱。

第八，开机检测。

用户可以插上电源，并按下开机按钮打开计算机。
