液晶显示器VGA模拟输入接口电路

海信LED55W20D（MSD6A628机芯）液晶彩电电路分析

海信LED55W20D（MSD6A628机芯）液晶彩电电路分析海信LED55W20D(MSD6A628机芯)液晶彩电触控框信号流程图海信LED55W20D(MSD6A628机芯)液晶彩电电源系统之3.3Vstb电路3.3Vstb为待机3.3V，通过待机5V转换而来，待机不受控。

用于系统的PM供电、MbootFLASH供电等。

此电压不正常会造成整机不启动。

海信LED55W20D(MSD6A628机芯)液晶彩电电源系统之+5V电路+5V为系统主5V，待机不受控，设计容量为5A。

LED产品中电源板无+5V输出，需要主板通过DC-DC转换而来。

海信LED55W20D(MSD6A628机芯)液晶彩电电源系统之33V_Normal电路海信LED55W20D(MSD6A628机芯)液晶彩电电源系统之核电VCC1.2V电路海信LED55W20D(MSD6A628机芯)液晶彩电电源系统之液晶屏TCON供电电路液晶屏的TCON供电采用最常用的MOS管切换电路，实现TCON 供电的切换控制和输入电源选择。

如果此部分电路出故障，如N44损坏，会导致液晶屏无输出，现象表现为黑屏或灰屏（背光亮的时候），或者有音无图。

海信LED55W20D(MSD6A628机芯)液晶彩电电源系统之USB供电电路分别的OPS模块和电视本身USB口供电。

海信LED55W20D(MSD6A628机芯)液晶彩电电源系统之DDR3供电电路海信LED55W20D(MSD6A628机芯)液晶彩电电源系统之集成运放供电电路此供电不正常会造成VGA输出颜色不正常，或者图像抖动。

海信LED55W20D(MSD6A628机芯)液晶彩电之待机控制电路待机控制采用两级反向的方式，上电时MSD6A628B的控制管脚PWR-ON/OFF默认为高阻状态，这样V2的控制端B为高电平，两级反向后standby为高，电源启动，输出+12V，系统启动。

系统启动后根据EEPROM中读取到的待机状态再来控制PWR-ON/OFF,从而控制整机是出于开机状态还是待机状态。

液晶显示器VGA模拟输入接口电路

VGA模拟输入接口电路的工作过程如下：由显示器VGA接口1、2、3脚接收到的R、G、B信号，经双向二极管D12、D11、D10限幅，R31、R30、R29三个电阻进行阻抗匹配，由C7、C10、C14耦合到主控芯片U4（CM5 126）进行A／D转换等处理（该机A／D转换电路集成在主控芯片中）。

由显示器VGA接口13脚接收到的行同步信号（HSYNC），经稳压管ZD9（5.6V）限幅，送到反相器U3（74LCX14）的5脚，经反相后，从U3的6脚输出，送到主控芯片U4（GM5126）内部的同步处理电路进行处理。

由显示器VGA接口14脚接收到的场同步信号（YSYNC），经稳压管ZD8（5.6V）限幅，送到反相器U3（74LCX14）的⒈脚，经反相后，从U3的2脚输出，送到主控芯片U4（CM5126）内部的同步处理电路进行处理。

因液晶显示器须和主机通信，显示器作为外部设各，须提供身份识别信号供主机检测识别，因此，电路中设置了DDC存储器U2（M24C02WMN6）。

在DDC存储器U2中，存储了有关显示器的基本信息（如厂商、型号、显示模式配置等），U2通过5脚（DDC串行数据）、6脚（DDC串行时钟）与计算机主机进行通信，完成液晶显示器的身份识别，只有识别显示器后，两者才能同步、协调、稳定的工作。

图1 AOC LM729液晶显示器输入接口电路从图1中可以看出，由于存储器U2的8脚供电端由电脑主机输出的VGA_5V（由计算机主机产生，通过VGA接口的9脚送到显示器）和显示器电源产生的＋5V电压共同供电，因此，即使显示器不开机，存储器也可工作（不开机时由VGA_5V供电），以方便计算机主机随机读取DDC存储器中的信息。

DDC和PLC区别是： DDC----直接数字控制器；直接数字控制；数字下变频。

PLC----可编程控制器；可编程序控制器。

通常称为DDC控制器。

DDC系统的组成通常包括中央控制设备(集中控制电脑、彩色监视器、键盘、打印机、不间断电源、通讯接口等)、现场DDC控制器、通讯网络、以及相应的传感器、执行器、调节阀等元器件。

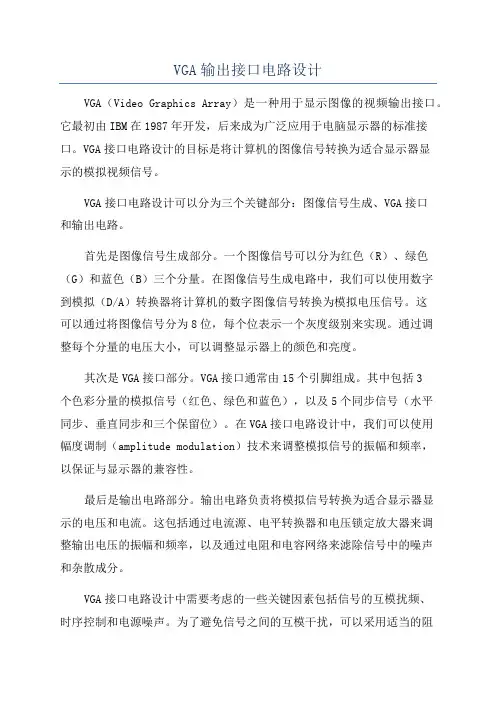

VGA输出接口电路设计

VGA输出接口电路设计VGA（Video Graphics Array）是一种用于显示图像的视频输出接口。

它最初由IBM在1987年开发，后来成为广泛应用于电脑显示器的标准接口。

VGA接口电路设计的目标是将计算机的图像信号转换为适合显示器显示的模拟视频信号。

VGA接口电路设计可以分为三个关键部分：图像信号生成、VGA接口和输出电路。

首先是图像信号生成部分。

一个图像信号可以分为红色（R）、绿色（G）和蓝色（B）三个分量。

在图像信号生成电路中，我们可以使用数字到模拟（D/A）转换器将计算机的数字图像信号转换为模拟电压信号。

这可以通过将图像信号分为8位，每个位表示一个灰度级别来实现。

通过调整每个分量的电压大小，可以调整显示器上的颜色和亮度。

其次是VGA接口部分。

VGA接口通常由15个引脚组成。

其中包括3个色彩分量的模拟信号（红色、绿色和蓝色），以及5个同步信号（水平同步、垂直同步和三个保留位）。

在VGA接口电路设计中，我们可以使用幅度调制（amplitude modulation）技术来调整模拟信号的振幅和频率，以保证与显示器的兼容性。

最后是输出电路部分。

输出电路负责将模拟信号转换为适合显示器显示的电压和电流。

这包括通过电流源、电平转换器和电压锁定放大器来调整输出电压的振幅和频率，以及通过电阻和电容网络来滤除信号中的噪声和杂散成分。

VGA接口电路设计中需要考虑的一些关键因素包括信号的互模扰频、时序控制和电源噪声。

为了避免信号之间的互模干扰，可以采用适当的阻抗匹配和线路布线技术。

同时，正确的时序控制有助于确保图像信号在正确的时间被发送到显示器。

电源噪声可能会影响图像质量，因此应该采取适当的隔离和过滤措施。

总结起来，VGA输出接口电路设计是将数字图像信号转换为模拟视频信号的过程。

通过适当的图像信号生成、VGA接口和输出电路设计，可以确保可靠和高质量的图像显示。

5.2.3 明基Q9T4型液晶显示器控制和数字图像处理电路的电路分析[共4页]

U401的脚和脚送入，其中脚和脚为LED 指示灯控制信号输出端，脚为亮度控制信号输出端，信号送往逆变器电路中。

控制和数字图像处理芯片与存储器U402和U403进行连接，进行数据的读取和存储操作。

VP950b 所示为优派（SST25LF020A ）及其外围元器件接口送来的模拟R、G 、B 视频信号以A/D 转换后变为数字视频信号，再进行切换和数字图像处理后，变为LVDS 驱动信号，送往液晶显示屏驱动电路中。

数字图像处理芯片TSUMO5PCWHL 的供电电压有两组，分别为+1.8V 和+3.3V ；其中脚为复位信号输入端；脚和脚为时钟晶振端，外接14.318MHz 的晶体X401。

数字图像处理芯片TSUMO5PCWHL 的内部集成了微处理器，它可以接收由操作按键送来的人工指令信号，并将其转换为控制信号。

存储器U402主要用来存储显示器所需的程序和数据信息。

5.2.3 明基Q9T4型液晶显示器控制和数字图像处理电路的电路分析明基（BENQ ）Q9T4型液晶显示器系统控制电路和数字图像处理电路板是分开的，其中数字图像处理电路中的主要元器件是数字图像处理芯片U2（TSU56AL ），系统控制电路中的主要元器件是微处理器芯片U4（MTV312MV64）。

1．数字图像处理电路图5-10所示为明基Q9T4型液晶显示器的数字图像处理电路，该电路主要是以数字图像处理芯片U2为核心来完成对本机全部视频信号的处理的。

数字图像处理芯片U2的～23脚、25 脚、26脚接收由VGA 接口送来的模拟R 、G 、B视频信号，输入的视频信号首先经A/D 转换后变为数字视频信号，再经数字图像处理、LVDS 驱动电路后，变为LVDS 驱动信号，由52 脚、脚、56～63脚和～79脚输出，送往液晶显示屏接口插件J5。

数字图像处理芯片U2的③脚、④脚、⑥脚、⑦脚、⑨脚、⑩～脚接收由DVI 接口输入的数字图像信号，该信号在U2内部经数字图像处理、LVDS 驱动电路后，变为LVDS 驱动信号，同样由52 脚、脚、56 ～63 脚和～79脚输出，送往液晶显示屏接口插件J5。

vga线接法图解

创作编号：BG7531400019813488897SX创作者：别如克*vga线接法图解标准15针 VGA 显示接口定义及焊接方法 <图>VGA 15 针母插座 VGA 15 针公插头VGA 是 Video Graphics Adapter(Array) 的缩写，信号类型为模拟类型。

常用模拟计算机信号接口：VGA接口和RGB接口VGA接口引脚定义管脚定义1 红基色 red2 绿基色 green3 蓝基色 blue4 地址码 ID Bit5 自测试 ( 各家定义不同 )6 红地7 绿地8 蓝地9 保留 ( 各家定义不同 )10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码 ( 各家定义不同 )计算机D15 VGA插头的焊接方法选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）3+4 线D15 插头红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线脚 10棕线脚 11黄线脚 13白线脚 14外层屏蔽D15 端壳压接在实际操作中，还有一种非常简单适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。

--------------------------------------------------------------------------------RGB接口专业的显示设备除了有 D15 接口外，还有 rgbhv 的 BNC 接口，如图：RGB线的连接示意RGB的焊接方法用 75 欧的 BNC 头一一对应焊接即可，非常简单。

--------------------------------------------------------------------------------特殊连接线－－D15转RGBHV连接RBGHV D15红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线的芯线脚 13黑线的屏蔽线脚 10黄线的芯线脚 14黄线的屏蔽线脚 11 或 D15 端壳与 10 、 6 、 7 、 8 连接起来形成共地15针VGA线接法：默认分类 2010-03-18 16:23:08 阅读903 评论0字号：大中小15针VGA线接法：15针VGA显示器接口接法15针VGA显示器接口接法15针VGA显示器接口1 RED .Red Video (75 ohm, 0.7 V p-p)（红色信号）2 GREEN. Green Video (75 ohm, 0.7 V p-p)（绿色信号）3 BLUE. Blue Video (75 ohm, 0.7 V p-p)（蓝色信号）4 ID2. Monitor ID Bit 2（显示器标识位2）5 GND. Ground（地）6 RGND. Red Ground（红色地）7 GGND. Green Ground（绿色地）8 BGND. Blue Ground（蓝色地）9 KEY-Key. (No pin)（空，无引脚）10 SGND. Sync Ground（同步地）11 ID0 . Monitor ID Bit 0（显示器标识位0）12 ID1or SDA . Monitor ID Bit 1（显示器标识位1）13 HSYNC or CSYNC Horizontal Sync (or Composite Sync)（行同步）14 VSYNC. Vertical Sync（场同步）15 ID3or SCL. Monitor ID Bit 3（显示器标识位3）VGA信号线的D型插头的1、2、3针分别对应尾板上的R/G/B，且一般的都对应着相同颜色；13、14对应尾板上的H/V（行、场）；6、7、8对应R/G/B的地。

液晶彩电信号处理与控制电路概述

液晶彩电信号处理与控制电路概述液晶彩电信号处理与控制电路主要包括输入接口电路、公共通道电路、视频解码电路、Ａ／Ｄ转换电路、去隔行处理电路、ＳＣＡＬＥＲ电路、微控制器电路和伴音电路等，这些电路一般安装在一块电路板上，此电路板一般称之为“主板”。

主板电路是液晶彩电最关键、最复杂的电路部分，作为维修人员，必须掌握其基本工作原理与信号流程。

第一节液晶彩电输入接口电路介绍液晶彩电与其他设备之间连接使用，接收视频和音频信号需要通过特定标准的结合方式来实现，这些拥有固定标准的输入方式就是输入接口。

液晶彩电的输入接口负责接收外来视频和音频信号，常见的输入接口有ＨＤＭＩ接口、ＤＶＩ接口、ＶＧＡ接口、ＹＰｂＰｒ色差分量输入接口、Ｓ端子接口、ＡＶ音频／视频输入接口、ＡＮＴ天线输入接口、ＲＳ－２３２Ｃ接口等，此外，一些多媒体娱乐功能丰富的液晶彩电产品还配有ＵＳＢ接口、ＩＥＥＥ　１３９４接口和读卡器插槽等。

图３－１是Ｐｈｉｌｉｐｓ　３２ＴＡ２８００液晶彩电各输入接口示意图。

图３－１　Ｐｈｉｌｉｐｓ　３２ＴＡ２８００液晶彩电各输入接口示意图从图中可以看出，Ｐｈｉｌｉｐｓ　３２ＴＡ２８００液晶彩电设置有ＡＶ１、Ｓ－Ｖｉｄｅｏ、ＹＰｂＰｒ、ＤＳＵＢ（ＶＧＡ）、ＤＶＩ－Ｄ等多个输入接口。

下面对液晶彩电中常用的输入接口作一简要介绍。

一、ＡＮＴ天线输入接口ＡＮＴ天线输入接口也称ＲＦ射频接口，是家庭有线电视采用的接口模式。

ＲＦ的成像原理是将视频信号（ＣＶＢＳ）和音频信号相混合编码后输出，然后在显示设备内部进行一系列分离／解码的过程输出成像。

由于步骤烦琐且音、视频混合编码会互相干扰，所以它的输出质量是最差的。

目前生产的液晶彩电都具有此接口，接收时，只需把有线电视信号线连接上，就能直接收看有线电视。

ＡＮＴ天线输入接口外形如图３－２所示。

图３－２　ＡＮＴ天线输入接口二、AV接口ＡＶ接口是液晶彩电上最常见的端口之一，标准视频接口（ＲＣＡ）也称ＡＶ接口，通常都是成对的白色的音频接口和黄色的视频接口，它通常采用ＲＣＡ（俗称莲花头）进行连接，使用时只需要将带莲花头的标准ＡＶ线缆与相应接口连接起来即可。

VGA线的原理和接法

VGA线的原理和接法15针VGA显示器接口接法15针VGA显示器接口1 RED .Red Video (75 ohm, 0.7 V p-p)(红色信号)2 GREEN. Green Video (75 ohm, 0.7 V p-p)(绿色信号)3 BLUE. Blue Video (75 ohm, 0.7 V p-p)(蓝色信号)4 ID2. Monitor ID Bit 2(显示器标识位2)5 GND. Ground(地)6 RGND. Red Ground(红色地)7 GGND. Green Ground(绿色地)8 BGND. Blue Ground(蓝色地)9 KEY-Key. (No pin)(空，无引脚)10 SGND. Sync Ground(同步地)11 ID0 . Monitor ID Bit 0(显示器标识位0)12 ID1or SDA . Monitor ID Bit 1(显示器标识位1)13 HSYNC or CSYNC Horizontal Sync (or Composite Sync)(行同步)14 VSYNC. Vertical Sync(场同步)15 ID3or SCL. Monitor ID Bit 3(显示器标识位3)VGA信号线的D型插头的1、2、3针分别对应尾板上的R/G/B，且一般的都对应着相同颜色;13、14对应尾板上的H/V(行、场);6、7、8对应R/G/B的地。

照这样接上显示器也就能正常使用了。

2004-12-10 23:06 剑一解释一、梯形接口，上宽下窄，有三排脚，每排5脚，共计15脚。

靠近宽口为第一排，依次为二，三排。

第一排从左到右为1脚到5脚，依次6脚到10脚，11脚到15脚。

二、1脚为红色信号输入 6脚为红色信号接地2脚为绿色信号输入 7脚为绿色信号接地3脚为蓝色信号输入 8脚为蓝色信号接地1脚到3脚断掉那只脚，显示器缺相应的颜色。

三、13脚为行同步信号输入，(提供给行扫描)14脚为场同步信号输入，(提供给场扫描)13脚或14脚断掉，电源指示灯为黄色或橙色，显示器不亮。

液晶显示器驱动板原理

液晶显示器驱动板原理液晶显示器驱动板是一种电子设备，用于控制液晶显示器的工作和显示内容。

下面将介绍液晶显示器驱动板的原理及其工作过程。

液晶显示器驱动板主要由以下几个部分组成：输入接口、信号处理电路、驱动电路和背光控制电路。

输入接口是液晶显示器驱动板与外部设备连接的接口，它可以接收来自电脑、摄像头、机顶盒等设备的视频信号。

一般情况下，液晶显示器驱动板的输入接口包括VGA接口、DVI接口、HDMI接口等。

信号处理电路是液晶显示器驱动板的核心部分，它主要负责接收和处理输入的视频信号。

首先，信号处理电路会将输入的视频信号进行解码和转换，得到可用于显示的数据。

然后，它会根据显示需求对数据进行处理，如进行图像增强、色彩管理等。

最后，信号处理电路将处理后的数据发送给驱动电路，以控制液晶显示器的每个像素点的亮度和颜色。

驱动电路是液晶显示器驱动板的重要组成部分，它负责控制液晶显示器上的每个像素点的工作状态。

驱动电路通过对每个像素点的电压进行调节，控制其透光或不透光，从而实现显示效果。

驱动电路通常采用TFT（薄膜晶体管）技术，每个像素点都会配备一个薄膜晶体管，用于调节像素点的电压。

背光控制电路是液晶显示器驱动板的另一个重要组成部分，它主要负责控制液晶显示器的背光亮度。

背光控制电路通过对背光模组中的灯管或LED进行电压调节，来控制液晶显示器的亮度。

一般情况下，背光控制电路可以根据环境光强度的变化，自动调节背光的亮度，以提供更好的显示效果。

综上所述，液晶显示器驱动板通过输入接口接收外部设备的视频信号，信号处理电路对信号进行解码、转换和处理，驱动电路控制液晶显示器的每个像素点的工作状态，背光控制电路控制液晶显示器的背光亮度。

通过这些部分的协同工作，液晶显示器驱动板实现了液晶显示器的正常工作和内容显示。

液晶显示器驱动板典型主控芯片

液晶显示器驱动板典型主控芯片介绍不同的主控芯片，其内部组成有较大的不同。

在输入接口方面，有些主控芯片只有模拟VGA输入接口：有些主控芯片则具有模拟VGA和数字DVI两种接口；还有一些主控芯片，由于没有集成A／D转换电路，因此，只有接收外部A／D转换电路输出的数字信号。

在输出接口方面，有些主控芯片只有输出TTL信号，只能驱动TTL接口液晶面板；有些主控芯片集成有LVDS 发送电路，可以输出LVDS信号，直接驱动LVDS接口液晶面板；有些主控芯片集成有TMDS发送电路，可以输出TMDS信号，直接驱动TMDS接口液晶面板；有些主控芯片可以输出RSDS信号，可以直接驱动RSDS接口液晶面板；还有一些主控芯片集成有TC0N电路，可以直接驱动TC0N接口液晶面板。

下面简要介绍几种常用主控芯片的电路组成及特点。

1．主控芯片gm5120gm5120是Genesis（捷尼）公司推出的一款应用于平面电视及LCD的主控芯片，支持的最高分辨率SXGA为1280×1024。

gm5120内含一个YUV视频输入端口及完整的A／D转换器，并带有PLL锁相环、TMDS接收器（接收DVI信号）、高质量的图像缩放处理器和视频处理器。

另外，gm5120还集成有OSD（屏显电路）、MCU（微控制器）等电路。

可见，gm5120是一片包含LCD众多电路功能于一体的“超级芯片”，其内部电路框图如图1所示。

由gm5120组成的驱动板，可直接驱动TTL接口液晶面板，外加LVDS发送器，也可驱动LVDS液晶面板。

图1 gm5120内部电路框图gm5120具有以下主要的特征：（1）gm5120内含三个ADC输入（RGB），作为计算机VGA的输入：一个视频输入信号端口（YUV）和一个数字视频交互接口（DVI），内含高带宽数字信息加密保护（HDCP）。

（2）gm5120具有图像放″缩小功能；通过对8bit的RGB数据信号进行差补缩放处理，能将分辨率为VGA （640×480）～UXGA（1600×1200）的信号转矽息为fi有单路／双路SXCA（1280×1024／75Hz）输出的格式，以适应液晶显示屏的要求。

色差VGA转换电路方案

色差/VGA转换电路方案
VGA的引脚定义
VGA 是电脑显示器接口为15针，在传统的CRT显示器中，使用的都是VGA接口。

显示器VGA接口显示器连线端的接口为15 针公插头
VGA（Video Graphic Array）接口，即视频图形阵列，也叫D-Sub接口，是15针的梯形插头，分成3排，每排5个，传输模拟信号。

VGA接口采用非对称分布的15针连接方式，显示器VGA接口工作原理：是将显存内以数字格式存储的图像（帧）信号在RAMDAC里经过模拟调制成模拟高频信号，然后再输出到显示设备。

制作方法如下：
1. 传输线缆选择75欧姆阻抗的视频线，另外需要一个VGA头（D-SUB 15针公头）和三个RCA 插头（俗称莲花头），为了保证传输的质量，请不要买太便宜的。

2. 做法就是将VGA头的6个引脚连接到YPbPr对应的三个RCA头即可，连线如下：
VGA pin 1 -> Pr 引线VGA pin 6 -> Pr 地线
VGA pin 2 -> Y 引线VGA pin 7 -> Y地线
VGA pin 3 -> Pb 引线VGA pin 8 -> Pb地线
改装线路其中红对应Pr，蓝对应Pb，绿对应Y。

深入剖析华硕VH242H大屏幕彩色液晶显示器电路

深入剖析华硕VH242H大屏幕彩色液晶显示器电路作者：廖吾清来源：《硅谷》2010年第05期摘要: 叙述华硕VH242H液晶彩色显示器组成,详细剖析电路工作原理,还涉及一些新概念如绿色同步信号SOG、消费类电子控制CEC等。

其它大屏幕液晶彩显电路可据该文方法分析。

关键词: 数字视频接口;高清晰度多媒体接口;微控制器;图像缩放电路中图分类号:TN7文献标识码:A文章编号:1671-7597(2010)0310038-02华硕VH242H是一款23.6英寸大屏幕液晶彩色显示器(以下称彩显),分辨率为1920X1080,显示颜色为16.7M,响应时间为5ms,有高清晰度多媒体接口HDMI、数字视频接口DVI及VGA 模拟接口D-SUB,有音频输入接口,数字音频SPDIF输出接口,还有耳机输出和两个喇叭输出。

它是以冷阴极荧光灯CCFL作为背光源的液晶显示器中最为先进的一种。

彩显由液晶屏、主电路板、电源/背光逆变电路板、键盘电路板组成。

如图一,电路结构简捷,主要围绕主控芯片U401设计。

液晶屏是奇、偶像素双路8位LVDS接口液晶面板。

图一华硕VH242H液晶显示器方框下面详细分析电路,说明:有些符号请参照VH242H电路整机图。

1 输入接口电路分析如图二,有VGA、DVI和HDMI三种接口电路。

1.1 VGA模拟信号接口电路工作过程VGA接口(1)、(2)、(3)脚输入红绿兰RGB模拟信号,经限幅芯片U406保护,送到主控芯片U401,数模A/D转换成RGB数字信号。

如果输入PS2游戏节目,则绿色G信号含有绿色同信号SOG,送到U401(60)脚,经内部处理,保证彩显能播放PS2游戏。

VGA接口13、14脚输入行HSYNC、场VSYNC同步信号,经限幅芯片U409保护,送到U401(66)、(68)脚,用于显示模式识别和图像同步。

数据显示通道DDC存储器U407存储了彩显基本信息,即扩展显示器识别数据EDID信息(如厂商、型号、显示模式配置等)。

LED显示屏产品全部接口说明

LED显示屏产品全部接口说明LED显示屏接口系统说明VGA输入：VGA 接口采用非对称分布的15pin 连接方式，其工作原理：是将显存内以数字格式存储的图像( 帧) 信号在RAMDAC 里经过模拟调制成模拟高频信号，然后再输出到投影机成像，这样VGA信号在输入端( 投影机内) ，就不必像其它视Pin信号那样还要经过矩阵解Ma电路的换算。

从前面的视Pin 成像原理可知VGA的视Pin传输过程是最短的，所以VGA 接口拥有许多的优点，如无串扰无电路合成分离损耗等。

DVI输入：DVI接口主要用于与具有数字显示输出功能的计算机显卡相连接，显示计算机的RGB信号。

DVI（Digital Visual Interface）数字显示接口，是由1998年9月，在Intel开发者论坛上成立的数字显示工作小组（Digital Display Working Group简称DDWG），所制定的数字显示接口标准。

DVI数字端子比标准VGA端子信号要好，数字接口保证了全部内容采用数字格式传输，保证了主机到监视器的传输过程中数据的完整Xing（无干扰信号引入），可以得到更清晰的图像。

标准视Pin输入（RCA）：也称AV 接口，通常都是成对的白色的音频接口和黄Se的视Pin接口，它通常采用RCA(俗称莲花头)进行连接，使用时只需要将带莲花头的标准AV 线缆与相应接口连接起来即可。

AV接口实现了音频和视Pin的分离传输，这就避免了因为音/视Pin混合干扰而导致的图像质量下降，但由于AV 接口传输的仍然是一种亮度/色度(Y/C)混合的视Pin信号，仍然需要显示设备对其进行亮/ 色分离和色度解Ma才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。

AV还具有一定生命力，但由于它本身Y/C混合这一不可克服的缺点因此无法在一些追求视觉极限的场合中使用。

S视Pin输入：S-Video具体英文全称叫Separate Video，为了达到更好的视Pin效果，人们开始探求一种更快捷优秀清晰度更高的视Pin传输方式，这就是当前如日中天的S-Video(也称二分量视Pin接口)，Separate Video 的意义就是将Video 信号分开传送，也就是在AV接口的基础上将色度信号C 和亮度信号Y 进行分离，再分别以不同的通道进行传输，它出现并发展于上世纪9 0 年代后期通常采用标准的4 芯(不含音效) 或者扩展的7 芯( 含音效)。

VGA-DVI-HDMI接线方法图及接口定义

VGA- DVI- HDMI 接线方法图及接口定义(高清多媒体接口) VGA显卡针脚定义图（F）1 - Red 红2 - Green 绿3 - Blue 蓝4 - Monitor ID * 显示器型号ID5 - Ground 地6 - Red Ground 红色地7 - Green Ground 绿色地8 - Blue Ground 蓝色地9 - Keyway (No pin) 空脚10 - Sync Ground 同步地11 - Monitor ID * 显示器型号ID12 - Monitor ID * 显示器型号ID13 - Horizontal Sync 水平同步(行同步)14 - Verical Sync 垂直同步(场同步)15 - Monitor ID * 显示器型号ID1、2、3、13、14脚必需是连接正常的，6、7、8脚是地线，至少一个要连接正常的，这样就达到了显示器正常显示的条件。

有些显示器还必需要10、11、12、15脚是连接正常，才能正常显示。

-你了解DVI吗？如今带有DVI接口的液晶显示器十分普及，另外配备同样接口的显示卡也很常见，如此配合起来导致了DVI大行其道，而传统的VGA接口由于不能和数字信号完全匹配，因此逐渐走向没落。

说到DVI接口，很多朋友都会想到白色的D型插座。

没错，这就是DVI接口，但和VGA接口不同。

DVI接口分为3大类5种标准，每种标准都有自己的应用围，如果使用中不加以区别，就会影响显示设备的性能。

因此，作为一种常见的显示接口标准，我们还是很有必要对DVI有所了解的！DVI详解DVI全称为Digital Visual Interface，它是1999年由Silicon Image、Intel（英特尔）、Compaq（康柏）、IBM、HP（惠普）、NEC、Fujitsu（富士通）等公司共同组成DDWG（Digital Display Working Group，数字显示工作组）推出的接口标准。

VGA接口介绍及接线表

VGA接口就是显卡上输出模拟信号的接口，VGA（Video Graphics Array）接口，也叫D-Sub 接口。

虽然液晶显示器可以直接接收数字信号，但很多低端产品为了与VGA接口显卡相匹配，因而采用VGA接口。

VGA接口是一种D型接口，上面共有15针空，分成三排，每排五个。

VGA 接口是显卡上应用最为广泛的接口类型，绝大多数的显卡都带有此种接口。

目前大多数计算机与外部显示设备之间都是通过模拟VGA接口连接，计算机内部以数字方式生成的显示图像信息，被显卡中的数字/模拟转换器转变为R、G、B三原色信号和行、场同步信号，信号通过电缆传输到显示设备中。

对于模拟显示设备，如模拟CRT显示器，信号被直接送到相应的处理电路，驱动控制显像管生成图像。

而对于LCD、DLP等数字显示设备，显示设备中需配置相应的A/D（模拟/数字）转换器，将模拟信号转变为数字信号。

在经过D/A和A/D2次转换后，不可避免地造成了一些图像细节的损失。

VGA接口应用于CRT显示器无可厚非，但用于连接液晶之类的显示设备，则转换过程的图像损失会使显示效果略微下降。

需要一根VGA电缆，两面的接口要是一样的，因为电视的VGA接口和显卡的VGA接口是一样的VGA是台式机显卡的标准接口VGA 母插座：15 针公插头：管脚定义1红基色red2 绿基色green3 蓝基色blue4 地址码ID Bit5 自测试( 各家定义不同)6 红地7 绿地8 蓝地9 保留( 各家定义不同)10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码( 各家定义不同)计算机D15的焊接方法选择3+4 计算机视频线的传统焊法为：（注意D15 接头一定选用金属外壳）3+4 线D15红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚7蓝线的芯线脚 3蓝线的屏蔽线脚8黑线脚10棕线脚11黄线脚13白线脚14外层屏蔽D15 端壳压接还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。

VGA接口线路详解

VGA接口线路详解VGA接口是模拟信号的电脑显示标准，目前使用应用于显卡视频输出，连接显示器。

有很多整合型的主板都集成了VGA接口，目前VGA接口已经逐步被DVI接口所取代。

VGA是由主板北桥直接控制，它的线路走向以及信号脚不是很复杂，它的接口定义如下：VGA接口15根针，其对应接口定义如下：1.红基色red2.绿基色green3.蓝基色blue4.地址码ID Bit（也有部分是RES，或者为ID2显示器标示位2）5.自测试( 各家定义不同)（一般为GND）6.红地7.绿地8.蓝地9.保留( 各家定义不同)（KEY··我也不是很理解）10. 数字地11.地址码（ID0显示器标示位0）12.地址码（ID1显示器标示位1）13.行同步14.场同步15.地址码( ID3或显示器标示位3 )一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。

如果没有，如上图所示编号。

注意，公母头焊接时，须注意将方向平行反过来焊接。

普通VGA线焊接方法如下（D15焊接法）：红线的芯线脚1红线的屏蔽线脚6绿线的芯线脚2绿线的屏蔽线脚7蓝线的芯线脚3蓝线的屏蔽线脚8黑线脚10棕线脚11黄线脚13白线脚14外层屏蔽D15 端壳压接如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。

还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线； 13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。

上面是在网上找到的，很详细的，如果自己亲手去做了就会发现有一点不同，像我去给航天局焊VGA线的时候因为是两根不同的VGA线，但里面线的颜色差不多，我把第1根的VGA行（红线）线与第2根VGA5脚GND（也是红线）接到一起，还把两根绿线也错接在一起，其实都是一样的VGA线，只是里面的线的颜色代表的意义不同，所以害我又重新改过来，当然，RGB还是没有变化的。

（整理）彩色液晶屏接口及其驱动电路

（整理）彩色液晶屏接口及其驱动电路彩色液晶屏接口及其驱动电路市场上有大批的各种型号的液晶屏，广大用户及电子爱好者都想利用二手屏开发液晶电视或制作投影机，但目前有关这方面的资料和书籍比较少，很多人拿到液晶屏却找不到相关资料，而束手无策。

本人从事彩色液晶行业多年，愿将相关资料和经验与广大电子爱好者共享。

一、市场流行二手屏简介目前市场上主要是STN 型彩色液晶屏（俗称伪彩屏）和TFT 型彩色液晶屏（俗称真彩屏）。

从接口方式上分有数字屏和模拟屏。

目前在我国市场上电子爱好者通常能买到的大部分是二手屏，一般以日本公司的产品为主，品种很多。

但由于此类液晶屏大都为日本的PACHINKO （俗称柏青哥，一种小钢珠的赌博游戏）机的拆机屏。

由于此类屏数量多，价格便宜，市场拥有量大，所以本文重点介绍此类液晶屏的接口及其驱动电路。

日本PACHINKO（柏青哥）游戏机用液晶屏一览表如附表所示。

需说明的是：关于液晶屏的图象分辨率，许多厂家的标注方法不同，象320×234，有的液晶屏资料上标注为960×234，这实际上是将R、G、B 三基色乘上了320。

即3×320=960。

同样地，7" 16:9 的屏有的标为480×234，有的标为1440×234，它也是将3×480=1440 而得出的。

图象的分辨率指标主要是看垂直方向的线数，比如，两个分别标有800×480 和1440×234的7"液晶屏，哪个像素点多，分辨率高呢？显然应该是800×480的分辨率高，它是数字屏，可以支持VGA输入。

那么是不是数字屏就分辨率高呢？也不尽然。

象附表中的夏普LM32C041，EPSON 4"、 5.6"、 6.5"，ALPS LFUBK9111A/LFUBK3041A 虽然是数字屏，但其分辨率也只有320×234。
