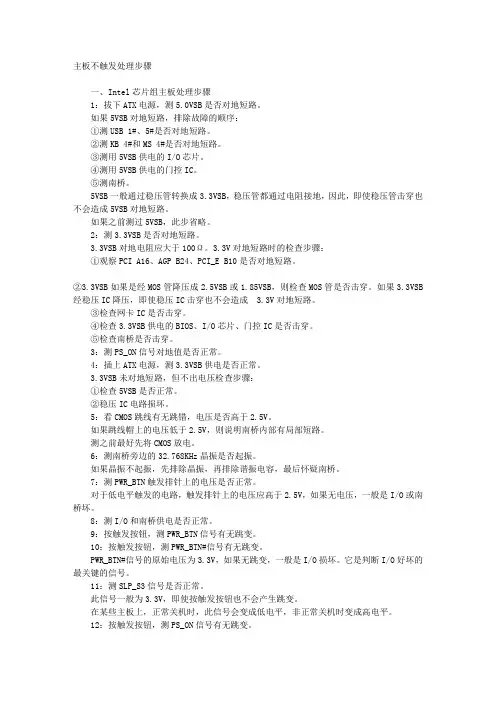

主板不触发处理步骤

主板不触发处理步骤一、Intel芯片组主板处理步骤1：拔下ATX电源，测5.0VSB是否对地短路。

如果5VSB对地短路，排除故障的顺序：①测USB 1#、5#是否对地短路。

②测KB 4#和MS 4#是否对地短路。

③测用5VSB供电的I/O芯片。

④测用5VSB供电的门控IC。

⑤测南桥。

5VSB一般通过稳压管转换成3.3VSB，稳压管都通过电阻接地，因此，即使稳压管击穿也不会造成5VSB对地短路。

如果之前测过5VSB，此步省略。

2：测3.3VSB是否对地短路。

3.3VSB对地电阻应大于100Ω。

3.3V对地短路时的检查步骤：①观察PCI A16、AGP B24、PCI_E B10是否对地短路。

②3.3VSB如果是经MOS管降压成2.5VSB或1.85VSB，则检查MOS管是否击穿。

如果3.3VSB 经稳压IC降压，即使稳压IC击穿也不会造成 3.3V对地短路。

③检查网卡IC是否击穿。

④检查3.3VSB供电的BIOS、I/O芯片、门控IC是否击穿。

⑤检查南桥是否击穿。

3：测PS_ON信号对地值是否正常。

4：插上ATX电源，测3.3VSB供电是否正常。

3.3VSB未对地短路，但不出电压检查步骤：①检查5VSB是否正常。

②稳压IC电路损坏。

5：看CMOS跳线有无跳错，电压是否高于2.5V。

如果跳线帽上的电压低于2.5V，则说明南桥内部有局部短路。

测之前最好先将CMOS放电。

6：测南桥旁边的32.768KHz晶振是否起振。

如果晶振不起振，先排除晶振，再排除谐振电容，最后怀疑南桥。

7：测PWR_BTN触发排针上的电压是否正常。

对于低电平触发的电路，触发排针上的电压应高于2.5V，如果无电压，一般是I/O或南桥坏。

8：测I/O和南桥供电是否正常。

9：按触发按钮，测PWR_BTN信号有无跳变。

10：按触发按钮，测PWR_BTN#信号有无跳变。

PWR_BTN#信号的原始电压为3.3V，如果无跳变，一般是I/O损坏。

电脑主板不上电和没复位的检修思路

一：不上电1)插电源，测量CMOS跳帽是否有3V，若无3V（INTEL原装板和部分品牌主板无电压正常）2)测量32.767KMZ是否正常3)检查3VSB是否正常，区别多种产生方式以及是短路还是1117等稳压器坏引起无电压4)测量RSMRST#是否为3.3（一般在IO脚上测量，最准确的还是看图纸）5)测量触发电路6)NVIDIA芯片组，不上电还要查25M（1.6v左右）7)NVIDIA芯片组，不上电还要查MEM_VLD(查图纸)附：IO触发脚位和RSMRST#脚位二：没复位首先先查供电先看清供电分布图，再根据供电顺序依次测量各大供电是否正常，顺序如下：a)所有的采用的INTEL的CPU的板：内存供电→桥供电→总线供电→CPU供电b)AMD的CPU搭配AMD芯片组的板：内存供电→VDDA供电→CPU供电→桥/总线供电c)AMD的CPU搭配NVIDIA/VIA/SIS芯片组的板：内存供电→桥供电、VDDA供电→CPU供电→总线供电内存/桥/总线供电维修思路：1.检查供电是否对地短路，不为0即可。

检查MOS是否烧坏，电容是否鼓包。

2.区分供电的方式，根据不同的方式，测量不同的条件a)运放+MOS管→测量MOS输入和控制电压，如果没有控制电压，追查运放的基准电压。

b)PWM→测量芯片的VCC、BOOT脚电压4.8-12V，开启脚电压0.4V以上（8脚芯片1，5，7）3.更换控制芯片4.详细分析芯片工作远离、电路结构…CPU供电1.大部分775、I3、I5主板需要装真CPU才有VCORE，少部分AM2也需要装真CPU2.检查CPU供电芯片周边是否掉件、错件3.根据电源芯片和驱动芯片引脚定义查工作电压12V/5V是否正常4.查电源芯片EN脚是否正常，一般1V以上（区分名称）5.查芯片VID脚是否有高低电平组合6.更换电源管理芯片，驱动芯片7.找相同主板对比或者替换周边电容电阻，检查反馈电路8.屡烧场管、异响等，查电流反馈脚供电正常，再检查时钟：一、INTEL芯片组可测量 PCI槽B16脚、IO的时钟脚等是否有1.6V左右电压，若无：1.测量时钟芯片的供电3.3V2.测量时钟芯片的开启信号（有高电平开启，也有低电平开启）3.测量时钟芯片的晶振1.5V左右4.更换时钟芯片二、NVIDIA芯片组，可以不查时钟三、AMD芯片组，PCI，IO的时钟都是南桥发出来的，如果南桥的PWR_GOOD不正常，也不会有时钟供电时钟都正常，最后检查复位的条件——南桥的PG信号：1)INTEL：南桥要收到PWROK和VRMPWRGD，电压都是3.3V，查图纸次才能找到它们的准确来源（一般是有IO和VRM芯片发出给南桥）常见IO和VRM芯片关键脚位如下：2)AMD:南桥要收到PWR_GOOD，这个信号要3.3V，必须查图纸才能找到测量点3)NVIDIA：查图找出HT_VLD的位置，这个信号要3.3V,必须查图纸才能找到测量点供电时钟PG都正常，还无复位，复位开关有电压，PCI A15、IO复位信号不短路，就要换南桥。

笔记本待机正常不触发的维修

待机正常不触发的维修待机正常不触发:A:由待机管待机时1)排除系统供电3V/5V电感是否对地保护,上下MOS管是否损坏;2)检测系统供电芯片工作条件:主供电,总开关信号,线性5V,BST供电,开关信号,与I/O之间线路,I/O,BIOS;B:由系统供电待机时1)排除辅助供电电感线圈是否对地保护,上下MOS管是否损坏;2)辅助供电工作条件:主供电,5V供电,BST供电,开关信号,与I/O之间线路,I/O,BIOS,南桥;二.待机正常,触发电流至0.25A以内,一般为缺电压或缺时钟;1)缺辅助供电A:排除缺电压电感是否对地保护,上下MOS管是否损坏;3)B:查芯片工作条件: 主供电,5V供电,BST供电,开关信号,与I/O之间线路,I/O,BIOS,南桥;C:排除南北桥,显卡旁边是否有供电线滤波是容短路,排除短路故障;D:测量南北桥旁边供电线滤波电容是否有电压,如果无电压,查找该电压的线路故障;2)缺CPU核心供电A:排除CPU核心供电电感线圈是否对地保护,上下MOS管是否损坏;B:查CPU核心供电工作条件:主供电,5V供电,BST供电,辅助供电电源好信号,I/O开关信号和I/O之间线路,I/O,核心供电芯片本身,VID线;3)缺PCI时钟 1.65VA:CPU核心供电芯片电源好信号(3.3V高电平), CLKEN(时钟开关,0V低电平)B:时钟IC供电,晶振,谐振电容;C:南桥;4)缺CPU时钟:一般为CPU底座空焊或CPU时钟信号电阻变质;三.触发电流至0.3A左右,时钟正常,无PCI复位;1)检查所有供电是否正常;2)I/O至南桥PMPG是否正常;3)排除I/O问题;4)排除网卡,PC卡BUS问题;5)排除南桥问题;(占多数情况)6)排除北桥问题;7)排除显卡问题;四.触发电流至0.4A左右,PCI复位正常,无CPU复位;1)上CPU假负载测CPURST对地阻值(正常为200欧左右)0 北桥1 CPU座空焊,北桥空焊;2)CPU假负载上测CPUPG是否正常;3)排除北桥问题(占多数情况)4)排除南桥问题5)排除网卡,PC卡BUS问题;6)排除I/O问题;7)排除显卡问题;五.触发电流至0.4A左右,无电流跳变,CPU复位正常,上诊断卡跑FF/00,为CPU不工作;1)上假负载测所有AD线对地阻值0北桥1CPU座空焊或北桥空焊2)测PCI总线对地阻值是否正常;3)测BIOS上LPC总线对地阻值对地阻值是否正常;4)排除CPU本身问题;5)确保BIOS资料正确;6)排除北桥问题;7)排除南桥问题;8)排除网卡,PC卡BUS问题;9)排除I/O问题;10)排除显卡问题;六.触发电流至0.8A左右,电流表有一次电流跳变,诊断卡跑28,38,C1,E1为内存不通过;1)排除内存条本身问题;2)测内存阻值卡AD线对地阻值,AMDCPU,AD线通CPU,系统管理总线对地阻值,内存至北桥的信号线上电阻是否变质,上拉电阻是否变质,加焊并清洁内存槽,加焊信号电阻,上拉电阻;3)内存时钟是否正常;4)确保BIOS资料正确;5)排除北桥问题,AMDCPU则要排除CPU座子问题,CPU问题;6)排除南桥问题;7)排除I/O问题(系统管理总线)七.触发电流至1A左右,电流表有两次跳变,诊断卡跑4A,52,DA为显卡不通过;1)确保BIOS资料正确;2)排除显卡问题,一般为虚焊;3)排除显存短路(发烫)4)排除北桥问题;八.触发电流至1A以上,电流有三次以上跳变,诊断卡显示为60,一般可亮机;图:横坐标为T,竖坐标为A,电流上升到0.8A的时候会有一次跳变,电流上升到1A的时候又有一次跳变,电流上升到1A以上再有一次跳变;。

主板不上电故障的判断与维修

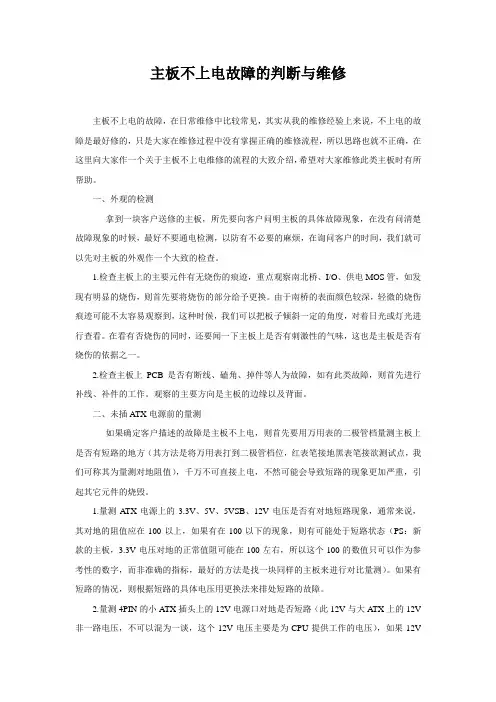

主板不上电故障的判断与维修主板不上电的故障，在日常维修中比较常见，其实从我的维修经验上来说，不上电的故障是最好修的，只是大家在维修过程中没有掌握正确的维修流程，所以思路也就不正确，在这里向大家作一个关于主板不上电维修的流程的大致介绍，希望对大家维修此类主板时有所帮助。
