平板型太阳能集热器技术标准
平板壁挂式太阳能热水器产品说明书 70克黑白印刷
阳台壁挂式太阳能热水器（平板、U型管、超导热管抗冻型通用）使用说明书目录1．产品简介 (2)2．工作原理 (2)3．产品特点 (3)4．安全特点 (3)5．产品型号 (6)6．产品组成 (7)7．产品安装 (9)8．产品使用 (13)9．常见问题FAQ (17)1．产品简介阳台壁挂太阳能属于分体式太阳能热水系统，水箱放置在阳台内，集热器放置在建筑南立面阳台上。
其工作原理为：利用集热管将吸收的太阳辐射转换成热能。
再通过水箱内换热器进行二次换热原理，从而使整个水箱内的水温逐渐升高。
2．工作原理集热器里面的吸热器将吸收的太阳辐射转换成热能，使得集热器换热管内中的工质的温度不断升高，再利用自然循环系统，使水箱内的水逐渐升温。
由于集热器内的工质为抗低温液体，能保持在零下40度不冻。
所以即使高寒地区，一年四季也可正常运行。
工作示意图：平板式U型管式3．产品特点（1）分体安装太阳能集热器与水箱完全分离，集热器在阳台外部安装，水箱充分利用阳台的室外空间，解决了高层建筑的用户无法安装太阳能热水系统的问题，并且实现了太阳能与建筑的完美结合。
（2）承压运行水循环系统为承压系统，出水压力稳定，能达到恒温恒压，冲刷感强，使洗浴更加舒适。
（3）系统节能工质循环系统为自然温差循环，无需电能，在阳光充足的情况下，提供用户热水，整个系统为超低能耗。
（4）单向换热集热器换热管内不走水，集热器和水箱是换热式工作。
并且换热属于单向换热，因而水箱内的热量不会通过集热器向外流失。
（5）智能控制系统采用智能控制器，并具有防高温、防腐蚀、防干烧、防漏电等多种保护功能，使用安全方便。
（6）光电互补太阳能与其电能互补，保证用户随时使用热水。
（7）安全可靠平板（U型管或超导热管）太阳能集热换热技术，既提高了阳台壁挂产品的热效率，又成功实现了产品与建筑一体化的要求，并且大大解除了传统太阳能热水器冰冻、易炸管、易漏水、易结垢等隐患，从此使传统太阳能热水器告别了“不安全”时代。
平板型太阳能集热器技术参数
平板型太阳能集热器技术参数1. 引言太阳能是一种清洁、可再生的能源，被广泛应用于热水供应、采暖和发电等领域。
平板型太阳能集热器作为太阳能利用的主要设备之一，具有简单、可靠、经济的特点。
本文将介绍平板型太阳能集热器的技术参数，包括外形尺寸、工作温度、热效率等方面。
2. 外形尺寸平板型太阳能集热器通常由一个或多个平板组成，每个平板的外形尺寸决定了集热器的总体尺寸。
一般来说，平板的尺寸越大，集热面积越大，吸收太阳能的能力也越强。
常见的平板型太阳能集热器尺寸为2米×1米，也有一些更大的尺寸可达到4米×2米。
此外，集热器的厚度一般在5毫米至10毫米之间。
3. 工作温度平板型太阳能集热器的工作温度取决于太阳能的辐射强度和集热器的热损失。
一般来说，集热器的工作温度范围在50摄氏度至80摄氏度之间。
在较低的温度下，集热器的热效率较高，但较高的温度有助于提高热水供应和采暖的效果。
4. 热效率热效率是衡量平板型太阳能集热器性能的重要指标之一。
它表示集热器从太阳能辐射中吸收到的热量与太阳能辐射总量之间的比例。
一般来说，平板型太阳能集热器的热效率在60%至80%之间。
热效率受到多种因素的影响，包括太阳能辐射强度、集热器的材料和结构、工作温度等。
5. 光热转换效率光热转换效率是指平板型太阳能集热器将太阳能辐射转化为热能的效率。
它表示集热器从太阳能辐射中吸收到的能量与太阳能辐射总能量之间的比例。
一般来说，平板型太阳能集热器的光热转换效率在50%至70%之间。
光热转换效率受到集热器的材料、光学特性和表面处理等因素的影响。
6. 热损失热损失是指平板型太阳能集热器在工作过程中由于传导、对流和辐射等途径损失的热量。
热损失会降低集热器的热效率，影响其性能。
为了减少热损失，平板型太阳能集热器通常采用具有较好绝热性能的材料，如玻璃纤维增强塑料。
此外，集热器的表面通常采用具有较低辐射率的材料，如黑色涂层，以减少辐射热损失。
关于吸热器及家用太阳能热水系统标注的说明及编号(1)
关于集热器及家用太阳能热水系统标注的说明及编号
一、平板太阳能集热器
根据GB/T 6424-2007平板型太阳能集热器产品标记规定，我公司做以下规定
P – G/ 0.6 – T/L / LM - 1.7 –H5.0
1 2 3 4 5
以上共分为5部份，含义分别如下：
1、P为平板型太阳能集热器
2、G为管板式吸热体结构；0.6代表工作压力为0.6MPa
3、T表示管材代号为铜管；L表示集热板材料为铝板；LM表示吸热体涂层为蓝膜
4、 1.7标称轮廓采光面积
5、H代表横管，S代表竖管，字母后面数字代表排管数量，小数点后为改进型号，若为0则为基础型号，可根据需要按0---9
改变，做为改进型号
集热器新旧型号更换对比表
二、家用太阳能热水系统标注
根据GB/T 19141-2011产品标记规定，我公司做以下规定
P – J - F- 2- 80/1.7 / 0.6 – Z W T J H5.0 C
1 2 3 4 5 6
以上共分为6部份，含义分别如下：
1、P为平板型太阳能集热器
2、J为传热工质在金属管内
3、F为分离式
4、2为间接式
5、80/1.7 / 0.6为水箱标称水量/标称轮廓采光面积/额定工作压力为0.6MPa
6、序列型号按以下顺序和方式标注
备注：第三个字母和第六个字母可根据需要再增加，如高配则可定为“G”
家用太阳能热水系统新旧型号更换对比表
卧竖15管和卧竖14管可按以上另行编号。
海尔 P-J-F-2-80 1.60 0.80-VW-JT2 80升平板太阳能热水器器 使用说明书
热水器使用说明书型号P-J-F-2-80/1.60/0.80-VW-JT2• 本说明书为通用手册• 本公司保留说明书解释权• 产品外观请以实物为准• 阅后请与发票一并妥善保存• 如遇产品技术或软件升级，恕不另行通知• 本产品只适合在中国大陆销售和使用1. 产品介绍1 1.1. 产品部件1 1.1.1. 电气原理图1 1.1.2. 外观及部件介绍1 1.2. 技术数据21.2.1. 技术数据22. 使用说明3 2.1. 注意事项3 2.1.1. 电气方面3 2.1.2. 使用方面3 2.1.3. 维护方面3 2.2. 安装指南4 2.2.1. 装箱单4 2.2.2. 安装注意事项4 2.2.3. 安装方法4 2.3. 控制面板6 2.3.1. 控制面板62.3.2. 功能介绍63. 售后服务8 3.1. 用户须知8 3.1.1. 用户须知8 3.2. 疑难解答9 3.2.1. 疑难解答9 3.3. 清洗保养9 3.3.1. 清洗保养9 3.4. 保修说明10 3.4.1. 保修说明10 3.5. 一键报修10 3.5.1. 一键报修101. 产品介绍1.1. 产品部件1.1.1. 电气原理图电气原理图若有变更，恕不另行通知1.1.2. 外观及部件介绍外观及部件介绍本示意图仅供参考，请以实物为主。
1.2. 技术数据1.2.1. 技术数据型号P-J-F-2-80/1.60/0.80-VW-JT2储水箱容积80L储水箱外形尺寸Φ462×462×905（mm）集热器采光面积 1.60(m²)电辅助加热功率1500W水箱防水等级IPX4额定内压0.8MPa额定电源50Hz 220V~能效等级2级以上参数采光面积偏差≤3%，容积偏差在±3%以内，储水箱外形尺寸允许误差范围为±10%。
该系列太阳热水器执行国家标准：GB 4706.12，GB/T19141-2011，GB 26969-2011。

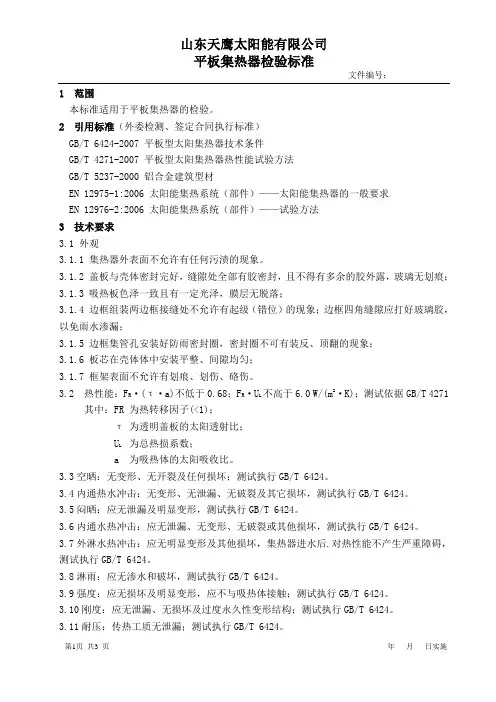

平板集热器检验标准
文件编号：1 范围本标准适用于平板集热器的检验。
2 引用标准（外委检测、签定合同执行标准）GB/T 6424-2007 平板型太阳集热器技术条件GB/T 4271-2007 平板型太阳集热器热性能试验方法GB/T 5237-2000 铝合金建筑型材EN 12975-1:2006 太阳能集热系统（部件）——太阳能集热器的一般要求EN 12976-2:2006 太阳能集热系统（部件）——试验方法3 技术要求3.1 外观3.1.1 集热器外表面不允许有任何污渍的现象。
3.1.2 盖板与壳体密封完好，缝隙处全部有胶密封，且不得有多余的胶外露，玻璃无划痕；3.1.3 吸热板色泽一致且有一定光泽，膜层无脱落；3.1.4 边框组装两边框接缝处不允许有起级（错位）的现象；边框四角缝隙应打好玻璃胶，以免雨水渗漏；3.1.5 边框集管孔安装好防雨密封圈，密封圈不可有装反、顶翻的现象；3.1.6 板芯在壳体体中安装平整、间隙均匀；3.1.7 框架表面不允许有划痕、划伤、硌伤。
3.2 热性能：F R·(τ·a)不低于0.68；F R·U L不高于6.0 W/(m2·K)；测试依据GB/T 4271其中：FR 为热转移因子(<1)；τ为透明盖板的太阳透射比；U L 为总热损系数；a 为吸热体的太阳吸收比。
3.3空晒：无变形、无开裂及任何损坏；测试执行GB/T 6424。
3.4内通热水冲击：无变形、无泄漏、无破裂及其它损坏，测试执行GB/T 6424。
3.5闷晒：应无泄漏及明显变形，测试执行GB/T 6424。
3.6内通水热冲击：应无泄漏、无变形、无破裂或其他损坏，测试执行GB/T 6424。
3.7外淋水热冲击：应无明显变形及其他损坏，集热器进水后.对热性能不产生严重障碍，测试执行GB/T 6424。
3.8淋雨：应无渗水和破坏，测试执行GB/T 6424。
3.9强度：应无损坏及明显变形，应不与吸热体接触；测试执行GB/T 6424。
太阳能技术要求
太阳能技术要求一、技术要求1、所有系统均为集中集热-分户储热形式，户内部分都应有防盗热措施（户内防盗热系统采用比较供热立管和户内水箱水温控制电动阀的形式）。
2、防盗热控制功能应集合在热水器控制面板内，水箱温度探头生产时预先设置，不得现场安装。
3、太阳能户内热水器面板与热水器为一体化安装，不得分离设置。
4、用户水箱控制器要求不少于两段时间编程控制功能，显示水箱温度、立管温度，手动加热功能等,另特别要求控制器需具备WiFi组网功能，厂家配备监控APP,可手机远程实现所有面板功能，并开放协议配合甲方智能家居统一控制。
5、太阳能用户水箱,采用横置壁挂搪瓷盘管水箱，满足容积的情况下，60L水箱长度不大于810mm,80L水箱长度不大于1000mm，投标时需提供水箱尺寸。
6、太阳能机房控制器需具有数据采集、现场控制及远程监控功能，统一采用PLC实现，并配不小于七寸的彩色触摸屏；7、每套太阳能机房自控系统需具备无线远程监控功能：内容包括：集热器温度、回水温度、一次侧水泵进出口压力、二次侧进出口压力、一次侧热表（流量、热量、供回水温度）、二次侧热表（流量、热量、供回水温度）、电表（总电量、总功率）、补水量、补水水温、机房温湿度。
8、所有系统监测数据传输采用modbus协议，并需无线远传（GPRS）到建投公司指定IP主机。
9、所有控制温度探头一致性要在1℃之内，集热器温度探头量程不得小于-20℃——150℃，且为不锈钢封装探头。
压力表量程选择应在1MPa內，且需选用耐温、抗震压力表。
10、太阳能集热器采用进口蓝膜平板集热器,尺寸1000x2000,厚度不小于80mm，并提供不低于国家标准规定的集热器检测报告。
11、太阳能系统水泵需选用低噪、耐防冻液的热水泵。
12、防冻液防冻冰点温度不高于-20度。
13、太阳能热水系统机组电控箱需设防雷浪涌保护器。
14、太阳能屋面热水管道保温内需沿管敷设电伴热，电伴热起闭由机组控制器根据集热器温度统一控制。
平板集热器检测报告d111 1
0.60 0.40 0.20 0.00
-0.20 0 10 20 30 40 50 60 70
-0.40 入射角θ/° y = -0.013x + 0.6
东西向排列时入射角为50度时的入射角修正系数K50,W-E= 检测项目 样品编号 瞬时效率曲线(基于采光面积，进口温度) 检测地点
第8页(共11页)
该集热器瞬时效率曲线方程为：η a=η 0a-UTi* 符号 Ti* = ti ta G U= η0a = 说明 (ti-ta)/G 工质进口温度(℃) 环境温度(℃) 集热器采光面上总日射辐照度(W/m2) -9.61 0.77
检测项目 样品编号
瞬时效率曲线(基于总面积，进口温度) 检测地点
第10页(共11页)
3、检测报告无主检、审核、批准人签字无效。
4、检测报告涂改无效。
5、对检测报告若有异议，应于收到报告之日起十五日内向检测单位提出。
6、检测报告仅对委托检测样品负责。
第2页(共11页)
太阳能集热器检测报告
测试标准：GB/T 17581-2007 测试实验室： 样品编号 产品名称 出厂编号 委托单位 型号规格 生产单位 送样数量 检测类别 检测依据 委托单位地址 检测用仪器、装置 检测项目 送样日期 检测时间 商 标 生产日期 检测地点
太阳能集热器检测报告
测试标准：GB/T 17581-2007 测试实验室：
产品名称：
委托单位：
生产单位：
检测类别：
第1页(共11页)
太阳能集热器检测报告
测试标准：GB/T 17581-2007 测试实验室：
注意事项
1、报告无“检测报告专用章”或检测单位公章无效。
2、未经本中心书面批准不得复制本检测报告（完整复制除外）
太阳能要求参数
、品质要求太阳能热水系统的组成部件在材料、技术条件、产品标准与检验标准除应符合本规定要求外，应同时满足国家、省、市有关规定和要求。
(一)产品关键部件质量太阳能集热器面积、水箱容量应由设计单位根据有关规范、标准及图集等，经合理计算后确定。
1、平板集热器(1) 平板集热器轮廓采光面积应1.6 m2(此处要求易产生歧义，建议采光面积》1.72，轮廓面积》1.88。
一期采光面积1.72，轮廓面积1.88 );(2) 内置金属流道应选用TP2紫铜管(一期一样)。
集管管径》22mm ( 期22mm )，壁厚＞0.6mm (＞0.6mm 会增加甲方不必要的成本，建议壁厚》0.5mm符合国家标准和行业通用标准，一期0.5mm );排管管径》8mm (建议＞10mm 行业普遍标准，一期10mm )，壁厚＞0.5mm (会增加甲方不必要的成本，建议壁厚》0.4mm，一期0.4mm )，间距＜120mm (建议＜125保证平板整体尺寸量和采光面积，满足集热要求，一期124mm );(3) 边框材质铝型材，型材壁厚》1.2mm (建议＞1mm,满足结构强度和国家标准同时防止不必要的成本增高，一期1mm)2、封闭式储水箱(1) 热水输出率：卧式＞50%，立式＞60% (一期立式热水输出率83% );(2) 水箱容量应＞80L (建议改成80L，统一要求，行业普遍水箱容量80L、100L、120L乃至更多，规格范围过大，会造成标准不统一影响评判公正性,期100L);（3）电辅助加热装置:①应配置2kW以上（建议，1.5KW ,能够满足热水需求同时增加水箱寿命，符合现场10A，220V插座匹配，一期无电加热）的电辅助加热装置，使用寿命应不低于3000小时；②电加热管应有防干烧功能（一期无电加热）；（3）电辅助加热装置：控制器要与水箱一体美观，要有显示屏，有一下功能1、温度显示，2、开机自检，3、预设上限温度和手动控制电加热，4、干烧保护，5、故障提示功能。
80L平板阳台壁挂太阳能参数
安全 防护 其他
ห้องสมุดไป่ตู้
1、承压标准达到2.0MPA； 2、水箱在1.0MPa下可通过10万次脉冲压力的疲 劳寿命试验； 3、独创的排管方式，增大了集管流量，提高集 热效率； 4、背板采用整块铝板，相对其他采用镀锌板的 产品，防腐能力更强大。
固定方式与要求 支架 安装 固件 防风等级
多种固定方式：基座固定、伸出梁固定、贴墙固 定、法兰固定等等 镀锌板喷涂 型钢、热镀锌喷涂 抗11级以上台风 表面采用3.2mm超白布纹钢化玻璃，可有效防止 普通坠物冲击；即使被超重物体冲击导致破碎， 钢化玻璃的破碎物为颗粒状碎片，无尖锐棱角， 不会造成伤害。
平板太阳能技术参数
品牌 投标单位 集热器类型 产品型号 容积（L） 形式 额定压力（Mpa） 温度范围（℃） 内胆 电极棒 水箱 保温厚度（mm） 保温隔热层 尺寸（mm） 重量（Kg） 电热管品牌 电热管材质 电辅热功率（KW） 外壳材质 类型 平板数据 镀膜工艺 吸收率 发射率 集热面积（㎡） 集热 器 重量（Kg） 尺寸（mm） 介质循环方式 倾角（°） 循环管路材质 技术 参数 配件材质 循环管路保温（mm） 控制形式 智能模式 即时加热 控制 定时加热 断电记忆 LED模块 其他 泄压阀 断电保护 过热保护 防冻保护 安全 防护 A.O.SMITH（艾欧史密斯） 艾欧史密斯（中国）热水器有限公司 平板集热器 SWHN-80FAL/FAR 80 横式承压水箱 0.8 35~70 金圭内胆 超长阳极镁棒 40 无氟聚氨酯保温层 φ 463*921 35 A.O.SMITH 英格兰800不锈钢，金圭涂层 3 SPCC冷轧板 平板式集热器 集管φ 19*0.6mm 阳极氧化 ≥90% ≤15% 1.52 35 2100*800*80mm 自然循环 30° 不锈钢波纹管 304不锈钢 20 线控器 有智能加热模式 有即时加热模式 有定时加热模式 有断电记忆 有LED模块 时钟设置功能、温度显示、加热状态显示 有安全泄压阀 有断电保护，PS安全系统，提供三极断电保护 有过热保护 有防冻保护，通过防冻液和保温层保证防冻能力
平板型太阳能集热器技术参数
平板型太阳能集热器技术参数一、集热器类型和尺寸平板型太阳能集热器是一种常见的太阳能利用设备，其主要由吸热板、管道和保温层组成。
其尺寸通常由吸热板面积和厚度来描述。
一般来说，吸热板的面积越大，集热效果越好，但同时也会增加成本和安装难度。
因此，在实际应用中需要根据具体需求进行选择。
二、集热器材料平板型太阳能集热器的吸热板通常采用具有较高吸热性能的材料，如铜、铝等金属材料。
这些材料具有良好的导热性能，能够有效地将太阳辐射能转化为热能。
此外，吸热板的外表面通常涂有特殊的吸热涂层，以增加吸热效果。
三、集热效率集热效率是衡量太阳能集热器性能的重要指标之一。
它表示太阳能辐射能转化为热能的比例。
平板型太阳能集热器的集热效率通常在50%至80%之间，具体取决于吸热板材料、涂层性能、太阳辐射强度等因素。
高效的集热器能够更充分地利用太阳能，提高太阳能系统的整体效率。
四、工作温度平板型太阳能集热器的工作温度取决于吸热板的材料和集热效率。
一般来说，集热器的工作温度范围在50℃至100℃之间。
为了提高工作温度，可以采用高吸热性能的材料和增加集热器的吸热板面积。
五、耐压性能平板型太阳能集热器需要具备一定的耐压性能，以承受系统内部的压力变化。
一般来说，集热器的耐压性能要求在1MPa至1.5MPa 之间。
在实际应用中，还需要考虑集热器在极端条件下的耐压性能，如低温、高温等。
六、热损失平板型太阳能集热器存在一定的热损失，即集热板表面的热能向外界传递的损失。
为了减小热损失，集热器通常采用保温层进行包裹，并在吸热板表面涂覆一层高反射的涂层，以减少热辐射损失。
七、使用寿命平板型太阳能集热器的使用寿命是衡量其使用价值的重要指标之一。
一般来说，集热器的使用寿命要求在15年至20年以上。
为了延长使用寿命，需要注意集热器的维护和保养，定期检查和更换老化或损坏的部件。
八、安装要求平板型太阳能集热器的安装要求较为简单，可以根据实际情况选择安装在屋顶、阳台或地面等位置。
平板型太阳能集热器
GB/T 6424—1997前言本标准首次发布于1986年，当时在制定该标准时主要参考了 ISO/TC180/SC3 于1984年提出的《太阳能热水器：平板型集热器第1篇：规范，试验方法》标准草案，并结合了我国当时的实际情况。
随着科学技术的发展，太阳集热器产品的研制、开发及生产水平也在不断提高，原标准已不能适应现代技术的发展需要。
为保证平板型太阳集热器的产品质量，促进技术进步，并积极与国际市场接轨，特进行这次修订工作。
本次修订在充分考虑我国当前平板集热器发展情况的前提下主要参照了日本 JIS A 4112—1994《太阳集热器》以及美国、澳大利亚以及英国等国的相关标准。
本次修订依据GB/T 1.1—1993和GB/T 1.3—87对原标准的编写格式和内容进行了修改，包括：增加了“范围”和“引用标准”二章；原“名词、术语”一章改为第3章“定义”；原“型号表示方法”并入第4章“分类与命名”；将“技术要求” 改为第5章，并采用表格形式进行叙述；将原“试验方法和检验规则”分列为二章，即第6章“试验方法”和第7章“检验规则”，而且对“试验方法”进行了重点修订，增加了许多内容；第8章“标志与包装”基本保留了原标准第5章的有关内容，只稍作修改；最后增加了附录A（标准的附录）和附录B（标准的附录）。
本次修订根据我国的平板集热器产品现状和国际标准水平对原标准的技术内容进行了较大修改，包括：进一步规范了产品的命名和分类，提高了热性能指标，增加了“内通水热冲击”等几项发达国家已普遍实行的可靠性试验，取消了“耐冻试验”，将“涂层试验”作为推荐性试验列入附录中，等等，使该标准具有更强的科学性和可操作性。
本标准自生效之日起，代替GB/T 6424—86。
本标准由中国标准化与信息分类编码研究所提出。
本标准由中国标准化与信息分类编码研究所归口。
本标准由中国标准化与信息分类编码研究所、北京太阳能研究所负责起草。
本标准主要起草人：李爱仙、王黛、陆维德、何梓年、罗运俊。
平板型太阳集热器
11 热性能
注： η0α为集热器基于采光面积、进口温度的瞬时效率截距； U为以Ti※为参考的集热器总热损系数；
b、应作出（te－ta）随时间的变化曲线，并给出平板型太阳能集热器 的时间常数τc；
c、应给出平板型太阳能集热器的入射角修正系数Kθ随入射角θ的变 化曲线和θ=50°时的Kθ值；
12 压力降落 应作出平板型太阳能集热器压力降落特性曲线△p～
7.2、外观检查
试验条件 试验方法
试验在常温下进行，对样品进行两次外观检查（首 次检查和末次检查），首次检查在做其他14项检测项目 之前进行，末次检查在完成除透射比和涂层之外的其他 12项后进行。
由专业技术人员目视检查平板型太阳能集热器产品 的主要部件情况，对主要部件存在的问题进行判定。
试验结果
平板型太阳能集热器样品外观没有问题。 首次和末次的外观检查结果一致。
3、吸热板芯结构 3.1、铜铝复合吸热板芯结构
该板芯为非承压型，吸 收率为90％，发射率为
20％左右
铜铝复合阳极化 选择性吸收涂层
板芯
铜铝复合阳 极
化翅片截面
3.2、全铜（铜铝）条带式吸热 板芯结构
该板芯为承压型，吸收率 镀黑铬为94％（蓝钛为96 ％），发射率为10％（蓝
钛8％）左右
全铜镀黑铬或蓝钛 吸收涂层超声波板
GB/T11835
玻璃棉a
GB/T13350
聚苯乙烯泡沫塑料b
GB/T10801.1, GB/T10801.2
a ）若用此种材，应在吸热体与吸热材料之间采取固定措施以免保温材料下滑和外鼓。 b ）若用此种材，应在吸热体与吸热材料之间采取一些隔离措施。
七、平板集热器检测试验项目及方法
7.1、试验顺序
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
平板型太阳能集热器技术标准
1 范围
本标准规定了胜强阳光公司平板型太阳能集热器的产品分类、标记、技术要求、标识包装等内容。
2 引用文件
GB/T 6424-2007 平板型太阳集热器技术条件
GB/T 4271-2007 平板型太阳集热器热性能试验方法
GB/T 26974-2011 平板型太阳能集热器吸热体技术要求
GB/T 12936-2007 太阳能热利用术语
GB/T 25969-2010 家用太阳能热水系统主要部件选材通用技术条件
GB/T 1800.1-2009产品几何技术规范（GPS）极限与配合第1部分：公差、偏差和配合的基础
GB/T 1804-2000 一般公差未注公差的线性和角度尺寸的公差
GB/T 1720-1979 漆膜附着力测定法
GB/T 1527-2006 铜及铜合金拉制管
GB/T 3190-2008 变形铝及铝合金化学成分
GB/T 6892-2006 一般工业用铝及铝合金挤压型材
GB/T 14846-2008 铝及铝合金挤压型材尺寸偏差
GB 5237.1-2008 铝合金建筑型材第1部分基材
GB 5237.2-2008 铝合金建筑型材第2部分阳极氧化型材
GB 5237.3-2008 铝合金建筑型材第3部分电泳涂漆型材
GB 5237.4-2008 铝合金建筑型材第4部分粉末喷涂型材
GB 15763.2-2005 建筑用安全玻璃第2部分：钢化玻璃
GB/T 2518-2008 连续热镀锌钢板及钢带
GB/T 14978-2008 连续热镀铝锌合金镀层钢板及钢带
GB/T 13448-2006 彩色涂层钢板及钢带试验方法
GB/T 3880.1-2012 一般工业用铝及铝合金板、带材第1部分：一般要求
GB/T 3880.2-2012 一般工业用铝及铝合金板、带材第2部分：力学性能
GB/T 3880.3-2012 一般工业用铝及铝合金板、带材第3部分：尺寸偏差
GB/T 26709-2011太阳能热水器用硬质聚氨酯泡沫塑料
GB/T 17795-2008 建筑绝热用玻璃棉制品
GB/T 24798-2009 太阳能热水系统用橡胶密封件
GB/T 11618.1-2008 铜管接头第1部分：钎焊式管件
GB/T 11618.2-2008 铜管接头第1部分：卡压式管件
GB/T 13384-2008 机电产品包装通用技术条件
GB/T 191-2008 包装储运图示标志
3 产品分类与标记
3.1产品分类
3.1.1根据外壳形式分类，胜强阳光公司平板型太阳能集热器分为铝型材边框式平板集热器、整体背板式平板集热器。
3.1.2根据应用系统分类，胜强阳光公司平板型太阳能集热器分为阳台壁挂平板型太阳能集热器（简称阳台板）、工程平板型太阳能集热器（简称工程板）。
如图3-1所示为面对阳台板的基本形式，进出循环口为G1/2″外螺纹端面密封，位于集热器同侧（右侧或左侧）。
阳台板的进出循环口接头一般配钎焊式接头。
a.左侧侧边进出工质
b.左侧上边进出工质
c.右侧侧边进出工质
d.右侧上边进出工质
图3-1 阳台板的基本形式
工程板的基本形式，如图3-2所示，进出循环口为G3/4″外螺纹端面密封，双侧对称4出口。
工程板进出循环口接头一般配卡压式接头，应用时可将卡压式接头作为附件，在工程现场安装。
图3-2 工程板的基本形式
3.2产品标记
3.2.1型号命名规则
3.2.2规格命名规则*
*规格命名原则目前试行，除特别提出要求的产品外，暂不要求必须进行标记。
3.2.3、标记示例
a、型号标记示例：
P-G/0.6-T/L/HG-1.9-1
b
5原材料及零部件的技术要求
5.1铝型材
5.1.1铝型材的牌号：6063，供应状态为T5，材质检验以厂家提供的材料证明为准。
5.1.2铝型材的化学成分及允许偏差应符合表5-1的规定。
表5-1铝型材的化学成分及允许偏差（参照GB/T 3190-2008表1）
5.1.3铝型材的力学性能应符合表5-2的要求。
表5-2 铝型材的力学性能要求(参照GB/T 6892-2006)
5.1.4铝型材表面处理技术要求。
分为阳极氧化、电泳涂漆、粉末喷涂三种工艺，应分别符合表5-3、5-4、5-5的要求。
考虑性价比，一般选用阳极氧化工艺，颜色为黑色，以封样为准。
表5-3 阳极氧化型材材料技术要求（参照GB5237.2-2008）
检测方法：按照GB5237.2-2008进行检测。
表5-4 电泳涂漆型材材料技术要求（参照GB5237.3-2008）
检测方法：按照GB5237.3-2008进行检测。
表5-5 粉末喷涂型材材料技术要求（参照GB5237.4-2008）
检测方法：按照GB5237.4-2008进行检测。
5.2透明玻璃盖板
5.2.1 透明玻璃盖板尺寸及其允许偏差
a)透明玻璃盖板边长的允许偏差应符合表5-6的规定
b)透明玻璃盖板对角线差的允许值应符合表5-7的规定
c)透明玻璃盖板厚度的允许偏差应符合GB 15763.2-2005表5的规定，当玻璃公称厚度为3、4、5、6毫
米时，厚度允许偏差为±0.2。
d)透明玻璃盖板选用低铁布纹钢化玻璃时，公称厚度不得低于3.2毫米。
依据GB/T 6424-2007进行耐冲击试验后，透明盖板应无划痕、翘曲、裂纹、破裂、断裂或穿孔等现象。
5.2.3 太阳透射比
透明玻璃盖板的太阳透射比应符合本标准4.15的要求。
5.3吸热体
5.3.1紫铜管：应符合GB/T 1527-2006的要求。
5.3.2紫铜带：材料应符合GB/T 2059-2008的要求。
5.3.3防锈铝板：材料应符合GB／T 3880.1-2012、GB／T 3880.2-2012的要求。
5.3.4吸热体：要求符合表5-8的规定。
表5-8 平板型太阳能集热器吸热体技术要求（参照GB/T 26974-2011表7）
5.4隔热体
5.4.1选材：平板型太阳能集热器保隔热体材料可选用聚氨酯、玻璃棉。
5.4.2聚氨酯材料：应符合表5-9的规定。
5.4.3玻璃棉材料：应符合表5-10的规定。
5.4.4材料环保要求：隔热体不允许使用石棉和含有氯氟烃化合物(CFCs)类的发泡物质。
5.5背板 5.5.1镀锌板
镀锌板应符合GB/T 2518-2008的要求。
5.5.2镀铝锌钢板
a)镀铝锌钢板材料应符合GB/T 14978-2008的要求。
b)耐中性盐雾试验240h ，缺陷面积不超过表面1％，保护评级不低于
6级。
5.5.3彩色涂层钢板:应符合附录A 中表5-11的规定。
：材料应符合GB ／T 3880.1-2012、GB ／T 3880.2-2012的要求。
5.5.5铝型材边框平板型集热器，优先选用镀铝锌板作为背板材料，厚度不得低于0.3毫米；整体背板平
板型集热器，优先选择防锈铝板作为背板材料，厚度不得低于0.6毫米。
5.6橡胶密封件
平板型太阳能集热器橡胶密封件，一般包含用于玻璃与边框密封的密封胶条，和用于铜管与边框密封的橡胶密封件。
应符合表5-12的规定。
5.7铜管接头
应符合GB/T 11618.1-2008的规定。
应符合GB/T 11618.2-2008的规定。
6 标志、包装
6.1 产品铭牌
6.1.1 通用技术要求
产品应在明显位置设有清晰、不易消除的铭牌。
铭牌应包括但不限于制造厂家，产品名称，商标，产品型号，集热器采光面积/总面积，工作压力，制造日期或生产批号等信息。
6.1.2 铭牌技术文件
铭牌具体内容及字体、尺寸、粘贴位置，以技术图样为准。
6.2包装
6.2.1 通用技术要求
a)平板型集热器包装应符合GB/T 13384-2008的要求。
b)平板型集热器包装储运图示标志应符合GB/T 191-2008的要求。
a)半包装：如图6-1所示，双瓦楞纸箱，配合泡沫使用（经确认可采用简化方案）。
当采用半包装方
式时，为保护裸露的集热器，应采用塑料薄膜包装袋或热缩膜等方式进行防护。
图6-1集热器半包装
b）全包装：集热器也可采用完整的双瓦楞纸箱进行包装。
c）托盘包装：集热器可以采用托盘包装，如图6-2所示。
当采用托盘整体包装时，集热器之间，集热器四角应有适当防护。
集热器数量宜为10-12块。
集热器整体托盘包装应有牢固的固定，并在外部以缠绕膜等方式进行防护。
图6-2 集热器托盘包装
集热器具体包装形式、尺寸、技术要求，以及包装箱印刷内容，以技术图样为准。
