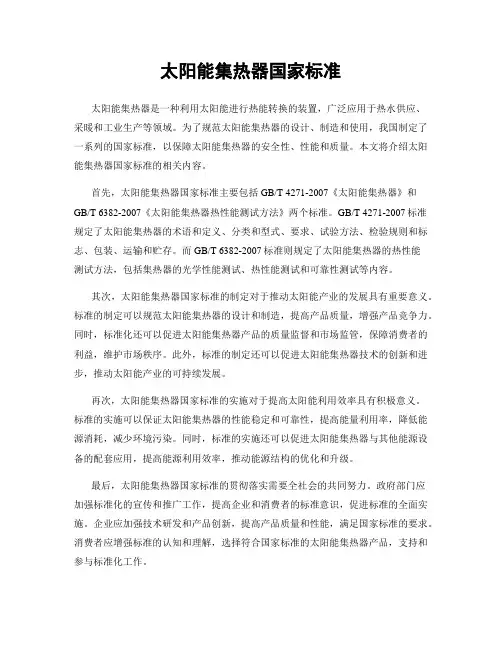

太阳能集热器国家标准太阳能集热器是一种利用太阳能进行热能转换的装置，广泛应用于热水供应、采暖和工业生产等领域。
为了规范太阳能集热器的设计、制造和使用，我国制定了一系列的国家标准，以保障太阳能集热器的安全性、性能和质量。
本文将介绍太阳能集热器国家标准的相关内容。
首先，太阳能集热器国家标准主要包括GB/T 4271-2007《太阳能集热器》和GB/T 6382-2007《太阳能集热器热性能测试方法》两个标准。
GB/T 4271-2007标准规定了太阳能集热器的术语和定义、分类和型式、要求、试验方法、检验规则和标志、包装、运输和贮存。
而GB/T 6382-2007标准则规定了太阳能集热器的热性能测试方法，包括集热器的光学性能测试、热性能测试和可靠性测试等内容。
其次，太阳能集热器国家标准的制定对于推动太阳能产业的发展具有重要意义。
标准的制定可以规范太阳能集热器的设计和制造，提高产品质量，增强产品竞争力。
同时，标准化还可以促进太阳能集热器产品的质量监督和市场监管，保障消费者的利益，维护市场秩序。
此外，标准的制定还可以促进太阳能集热器技术的创新和进步，推动太阳能产业的可持续发展。
再次，太阳能集热器国家标准的实施对于提高太阳能利用效率具有积极意义。
标准的实施可以保证太阳能集热器的性能稳定和可靠性，提高能量利用率，降低能源消耗，减少环境污染。
同时，标准的实施还可以促进太阳能集热器与其他能源设备的配套应用，提高能源利用效率，推动能源结构的优化和升级。
最后，太阳能集热器国家标准的贯彻落实需要全社会的共同努力。
政府部门应加强标准化的宣传和推广工作，提高企业和消费者的标准意识，促进标准的全面实施。
企业应加强技术研发和产品创新，提高产品质量和性能，满足国家标准的要求。
消费者应增强标准的认知和理解，选择符合国家标准的太阳能集热器产品，支持和参与标准化工作。
总之，太阳能集热器国家标准的制定、实施和贯彻落实对于推动太阳能产业的发展、提高太阳能利用效率具有重要意义。
平板型太阳能集热器技术标准
平板型太阳能集热器技术标准1 范围本标准规定了胜强阳光公司平板型太阳能集热器的产品分类、标记、技术要求、标识包装等内容。
2 引用文件GB/T 6424-2007 平板型太阳集热器技术条件GB/T 4271-2007 平板型太阳集热器热性能试验方法GB/T 26974-2011 平板型太阳能集热器吸热体技术要求GB/T 12936-2007 太阳能热利用术语GB/T 25969-2010 家用太阳能热水系统主要部件选材通用技术条件GB/T 1800.1-2009产品几何技术规范（GPS）极限与配合第1部分：公差、偏差和配合的基础GB/T 1804-2000 一般公差未注公差的线性和角度尺寸的公差GB/T 1720-1979 漆膜附着力测定法GB/T 1527-2006 铜及铜合金拉制管GB/T 3190-2008 变形铝及铝合金化学成分GB/T 6892-2006 一般工业用铝及铝合金挤压型材GB/T 14846-2008 铝及铝合金挤压型材尺寸偏差GB 5237.1-2008 铝合金建筑型材第1部分基材GB 5237.2-2008 铝合金建筑型材第2部分阳极氧化型材GB 5237.3-2008 铝合金建筑型材第3部分电泳涂漆型材GB 5237.4-2008 铝合金建筑型材第4部分粉末喷涂型材GB 15763.2-2005 建筑用安全玻璃第2部分：钢化玻璃GB/T 2518-2008 连续热镀锌钢板及钢带GB/T 14978-2008 连续热镀铝锌合金镀层钢板及钢带GB/T 13448-2006 彩色涂层钢板及钢带试验方法GB/T 3880.1-2012 一般工业用铝及铝合金板、带材第1部分：一般要求GB/T 3880.2-2012 一般工业用铝及铝合金板、带材第2部分：力学性能GB/T 3880.3-2012 一般工业用铝及铝合金板、带材第3部分：尺寸偏差GB/T 26709-2011太阳能热水器用硬质聚氨酯泡沫塑料GB/T 17795-2008 建筑绝热用玻璃棉制品GB/T 24798-2009 太阳能热水系统用橡胶密封件GB/T 11618.1-2008 铜管接头第1部分：钎焊式管件GB/T 11618.2-2008 铜管接头第1部分：卡压式管件GB/T 13384-2008 机电产品包装通用技术条件GB/T 191-2008 包装储运图示标志3 产品分类与标记3.1产品分类3.1.1根据外壳形式分类，胜强阳光公司平板型太阳能集热器分为铝型材边框式平板集热器、整体背板式平板集热器。
太阳能热水系统应用技术标准
太阳能热水系统应用技术标准
太阳能热水系统应用技术标准主要包括以下几个方面：
1.太阳能集热器：太阳能集热器是太阳能热水系统的核心部件，其应用技术标准主要包括集热器的类型、结构、性能参数、安装方式和安全要求等。
不同类型的集热器有不同的应用技术标准，例如平板型集热器和真空管型集热器的应用技术标准就有所不同。
2.储热水箱：储热水箱是太阳能热水系统中储存热水的部件，其应用技术标准主要包括水箱的材质、容量、保温性能、安装方式和安全要求等。
为了保证热水的水质和卫生，储热水箱还应符合相关的卫生标准。
3.管道和配件：太阳能热水系统中的管道和配件是将热水从集热器输送到储热水箱和用水点的部件，其应用技术标准主要包括管道和配件的材质、规格、连接方式、保温性能和安全要求等。
4.控制系统：太阳能热水系统的控制系统是保证系统正常运行的关键部件，其应用技术标准主要包括控制器的类型、功能、性能参数、安装方式和安全要求等。
为了保证系统的安全和可靠性，控制系统还应具备过热保护、防冻保护等功能。
5.安装和验收：太阳能热水系统的安装和验收是保证系
统质量和性能的重要环节，其应用技术标准主要包括安装前的准备、安装过程中的注意事项、安装后的检查和验收标准等。
在安装和验收过程中，应严格遵守相关的技术标准和安全要求，确保系统的质量和性能符合要求。
总之，太阳能热水系统应用技术标准是确保系统质量、性能和安全的重要保障，用户在选择和使用太阳能热水系统时应严格遵守相关的技术标准和安全要求。
关于吸热器及家用太阳能热水系统标注的说明及编号(1)
关于集热器及家用太阳能热水系统标注的说明及编号
一、平板太阳能集热器
根据GB/T 6424-2007平板型太阳能集热器产品标记规定，我公司做以下规定
P – G/ 0.6 – T/L / LM - 1.7 –H5.0
1 2 3 4 5
以上共分为5部份，含义分别如下：
1、P为平板型太阳能集热器
2、G为管板式吸热体结构；0.6代表工作压力为0.6MPa
3、T表示管材代号为铜管；L表示集热板材料为铝板；LM表示吸热体涂层为蓝膜
4、 1.7标称轮廓采光面积
5、H代表横管，S代表竖管，字母后面数字代表排管数量，小数点后为改进型号，若为0则为基础型号，可根据需要按0---9
改变，做为改进型号
集热器新旧型号更换对比表
二、家用太阳能热水系统标注
根据GB/T 19141-2011产品标记规定，我公司做以下规定
P – J - F- 2- 80/1.7 / 0.6 – Z W T J H5.0 C
1 2 3 4 5 6
以上共分为6部份，含义分别如下：
1、P为平板型太阳能集热器
2、J为传热工质在金属管内
3、F为分离式
4、2为间接式
5、80/1.7 / 0.6为水箱标称水量/标称轮廓采光面积/额定工作压力为0.6MPa
6、序列型号按以下顺序和方式标注
备注：第三个字母和第六个字母可根据需要再增加，如高配则可定为“G”
家用太阳能热水系统新旧型号更换对比表
卧竖15管和卧竖14管可按以上另行编号。
平板太阳能集热器主要参数表
杭州临安乘易太阳能技术有限公司平板太阳能集热器主要参数表型号P-G(Y)/1.0-PX/NT-2.0-L尺寸规格(G/Y)2000*1000*75mm/(Y)2500*800*75mm/Y2000*800*75/Y3000*1000*75有效吸热面积 1.81㎡玻璃低铁超白布纹钢化玻璃，厚度3.2mm。
集热主流道管Φ25*1.2mm整体吸热芯板口琴式多孔扁铝吸热板（口琴式太阳能集热器板芯实用新型专利，专利号：201320667926.7）吸热涂层钛纳米黑基吸热涂层（金属陶瓷纳米基体吸热涂层材料发明专利，专利号：201310515802.1）边框铝合金6063 T5背板0.5mm镀铝锌板(宝钢)/0.5mm彩钢板(宝钢)组装密封材料太阳能组件专用密封胶，确保25年使用寿命。
底隔热层侧隔热层聚氨酯整体发泡接口密封圈Φ25mm硅胶圈管口G1/2内螺纹重量公斤35Kg使用寿命20年决定平板集热器品质的三大要素一、平板的整体保温功能，是减少热能散发，提高产品热效率极为重要的环节。
二、集热器板芯流道结构设计的合理科学性，能提升热能的快速交换，达到吸收更多的太阳能转换成热能。
三、选择性吸热膜的使用性能致关重要，好的产品能用25年以上，很好地和建筑真正意义上的结合。
但有的用3-5年就退色，导致产品无吸热效果，有的甚至1-2年就退色报废了。
结构技术特点☆整板吸热芯：板芯流道与膜层采用一体化设计（口琴式太阳能集热器板芯实用新型专利，专利号：201320667926.7、金属陶瓷纳米基体吸热涂层材料发明专利，专利号：201310515802.1）。
集热效率高，热损小，吸收率高,发射率低。
1㎡的吸热面积相等于进口的吸热面积蓝钛膜1.1㎡。
这种结构有别于铜铝复合采用激光或者超声波焊接的结构。
（铜铝复合结构传热特点是面与点之间、其最大的缺点会因为设备和人为的原因造成运输过程或使用若干年后铜铝脱开，使集热器的集热效率大大下降而报废。
平板集热器检测报告d111 1
0.60 0.40 0.20 0.00
-0.20 0 10 20 30 40 50 60 70
-0.40 入射角θ/° y = -0.013x + 0.6
东西向排列时入射角为50度时的入射角修正系数K50,W-E= 检测项目 样品编号 瞬时效率曲线(基于采光面积，进口温度) 检测地点
第8页(共11页)
该集热器瞬时效率曲线方程为：η a=η 0a-UTi* 符号 Ti* = ti ta G U= η0a = 说明 (ti-ta)/G 工质进口温度(℃) 环境温度(℃) 集热器采光面上总日射辐照度(W/m2) -9.61 0.77
检测项目 样品编号
瞬时效率曲线(基于总面积，进口温度) 检测地点
第10页(共11页)
3、检测报告无主检、审核、批准人签字无效。
4、检测报告涂改无效。
5、对检测报告若有异议，应于收到报告之日起十五日内向检测单位提出。
6、检测报告仅对委托检测样品负责。
第2页(共11页)
太阳能集热器检测报告
测试标准：GB/T 17581-2007 测试实验室： 样品编号 产品名称 出厂编号 委托单位 型号规格 生产单位 送样数量 检测类别 检测依据 委托单位地址 检测用仪器、装置 检测项目 送样日期 检测时间 商 标 生产日期 检测地点
太阳能集热器检测报告
测试标准：GB/T 17581-2007 测试实验室：
产品名称：
委托单位：
生产单位：
检测类别：
第1页(共11页)
太阳能集热器检测报告
测试标准：GB/T 17581-2007 测试实验室：
注意事项
1、报告无“检测报告专用章”或检测单位公章无效。
2、未经本中心书面批准不得复制本检测报告（完整复制除外）
平板型太阳能集热器
GB/T 6424—1997前言本标准首次发布于1986年，当时在制定该标准时主要参考了 ISO/TC180/SC3 于1984年提出的《太阳能热水器：平板型集热器第1篇：规范，试验方法》标准草案，并结合了我国当时的实际情况。
随着科学技术的发展，太阳集热器产品的研制、开发及生产水平也在不断提高，原标准已不能适应现代技术的发展需要。
为保证平板型太阳集热器的产品质量，促进技术进步，并积极与国际市场接轨，特进行这次修订工作。
本次修订在充分考虑我国当前平板集热器发展情况的前提下主要参照了日本 JIS A 4112—1994《太阳集热器》以及美国、澳大利亚以及英国等国的相关标准。
本次修订依据GB/T 1.1—1993和GB/T 1.3—87对原标准的编写格式和内容进行了修改，包括：增加了“范围”和“引用标准”二章；原“名词、术语”一章改为第3章“定义”；原“型号表示方法”并入第4章“分类与命名”；将“技术要求” 改为第5章，并采用表格形式进行叙述；将原“试验方法和检验规则”分列为二章，即第6章“试验方法”和第7章“检验规则”，而且对“试验方法”进行了重点修订，增加了许多内容；第8章“标志与包装”基本保留了原标准第5章的有关内容，只稍作修改；最后增加了附录A（标准的附录）和附录B（标准的附录）。
本次修订根据我国的平板集热器产品现状和国际标准水平对原标准的技术内容进行了较大修改，包括：进一步规范了产品的命名和分类，提高了热性能指标，增加了“内通水热冲击”等几项发达国家已普遍实行的可靠性试验，取消了“耐冻试验”，将“涂层试验”作为推荐性试验列入附录中，等等，使该标准具有更强的科学性和可操作性。
本标准自生效之日起，代替GB/T 6424—86。
本标准由中国标准化与信息分类编码研究所提出。
本标准由中国标准化与信息分类编码研究所归口。
本标准由中国标准化与信息分类编码研究所、北京太阳能研究所负责起草。
本标准主要起草人：李爱仙、王黛、陆维德、何梓年、罗运俊。
平板型太阳集热器
11 热性能
注： η0α为集热器基于采光面积、进口温度的瞬时效率截距； U为以Ti※为参考的集热器总热损系数；
b、应作出（te－ta）随时间的变化曲线，并给出平板型太阳能集热器 的时间常数τc；
c、应给出平板型太阳能集热器的入射角修正系数Kθ随入射角θ的变 化曲线和θ=50°时的Kθ值；
12 压力降落 应作出平板型太阳能集热器压力降落特性曲线△p～
7.2、外观检查
试验条件 试验方法
试验在常温下进行，对样品进行两次外观检查（首 次检查和末次检查），首次检查在做其他14项检测项目 之前进行，末次检查在完成除透射比和涂层之外的其他 12项后进行。
由专业技术人员目视检查平板型太阳能集热器产品 的主要部件情况，对主要部件存在的问题进行判定。
试验结果
平板型太阳能集热器样品外观没有问题。 首次和末次的外观检查结果一致。
3、吸热板芯结构 3.1、铜铝复合吸热板芯结构
该板芯为非承压型，吸 收率为90％，发射率为
20％左右
铜铝复合阳极化 选择性吸收涂层
板芯
铜铝复合阳 极
化翅片截面
3.2、全铜（铜铝）条带式吸热 板芯结构
该板芯为承压型，吸收率 镀黑铬为94％（蓝钛为96 ％），发射率为10％（蓝
钛8％）左右
全铜镀黑铬或蓝钛 吸收涂层超声波板
GB/T11835
玻璃棉a
GB/T13350
聚苯乙烯泡沫塑料b
GB/T10801.1, GB/T10801.2
a ）若用此种材，应在吸热体与吸热材料之间采取固定措施以免保温材料下滑和外鼓。 b ）若用此种材，应在吸热体与吸热材料之间采取一些隔离措施。
七、平板集热器检测试验项目及方法
7.1、试验顺序
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
平板型太阳能集热器技术标准
1 范围
本标准规定了胜强阳光公司平板型太阳能集热器的产品分类、标记、技术要求、标识包装等内容。
2 引用文件
GB/T 6424-2007 平板型太阳集热器技术条件
GB/T 4271-2007 平板型太阳集热器热性能试验方法
GB/T 26974-2011 平板型太阳能集热器吸热体技术要求
GB/T 12936-2007 太阳能热利用术语
GB/T 25969-2010 家用太阳能热水系统主要部件选材通用技术条件
GB/T 1800.1-2009产品几何技术规范（GPS）极限与配合第1部分：公差、偏差和配合的基础
GB/T 1804-2000 一般公差未注公差的线性和角度尺寸的公差
GB/T 1720-1979 漆膜附着力测定法
GB/T 1527-2006 铜及铜合金拉制管
GB/T 3190-2008 变形铝及铝合金化学成分
GB/T 6892-2006 一般工业用铝及铝合金挤压型材
GB/T 14846-2008 铝及铝合金挤压型材尺寸偏差
GB 5237.1-2008 铝合金建筑型材第1部分基材
GB 5237.2-2008 铝合金建筑型材第2部分阳极氧化型材
GB 5237.3-2008 铝合金建筑型材第3部分电泳涂漆型材
GB 5237.4-2008 铝合金建筑型材第4部分粉末喷涂型材
GB 15763.2-2005 建筑用安全玻璃第2部分：钢化玻璃
GB/T 2518-2008 连续热镀锌钢板及钢带
GB/T 14978-2008 连续热镀铝锌合金镀层钢板及钢带
GB/T 13448-2006 彩色涂层钢板及钢带试验方法
GB/T 3880.1-2012 一般工业用铝及铝合金板、带材第1部分：一般要求
GB/T 3880.2-2012 一般工业用铝及铝合金板、带材第2部分：力学性能
GB/T 3880.3-2012 一般工业用铝及铝合金板、带材第3部分：尺寸偏差
GB/T 26709-2011太阳能热水器用硬质聚氨酯泡沫塑料
GB/T 17795-2008 建筑绝热用玻璃棉制品
GB/T 24798-2009 太阳能热水系统用橡胶密封件
GB/T 11618.1-2008 铜管接头第1部分：钎焊式管件
GB/T 11618.2-2008 铜管接头第1部分：卡压式管件
GB/T 13384-2008 机电产品包装通用技术条件
GB/T 191-2008 包装储运图示标志
3 产品分类与标记
3.1产品分类
3.1.1根据外壳形式分类，胜强阳光公司平板型太阳能集热器分为铝型材边框式平板集热器、整体背板式
平板集热器。
3.1.2根据应用系统分类，胜强阳光公司平板型太阳能集热器分为阳台壁挂平板型太阳能集热器（简称阳台板）、工程平板型太阳能集热器（简称工程板）。
3.1.2.1如图3-1所示为面对阳台板的基本形式，进出循环口为G1/2″外螺纹端面密封，位于集热器同侧（右侧或左侧）。
阳台板的进出循环口接头一般配钎焊式接头。
a.左侧侧边进出工质
b.左侧上边进出工质
c.右侧侧边进出工质
d.右侧上边进出工质
图3-1 阳台板的基本形式
3.1.2.2工程板的基本形式，如图3-2所示，进出循环口为G3/4″外螺纹端面密封，双侧对称4出口。
工程板进出循环口接头一般配卡压式接头，应用时可将卡压式接头作为附件，在工程现场安装。
图3-2 工程板的基本形式
3.2产品标记
3.2.1型号命名规则
3.2.2规格命名规则*
*规格命名原则目前试行，除特别提出要求的产品外，暂不要求必须进行标记。
3.2.3、标记示例
a、型号标记示例：
b、规格标记示例：
4 平板型太阳能集热器技术要求（参照GB/T 6424-2007）
5原材料及零部件的技术要求
5.1铝型材
5.1.1铝型材的牌号：6063，供应状态为T5，材质检验以厂家提供的材料证明为准。
5.1.2铝型材的化学成分及允许偏差应符合表5-1的规定。
表5-1铝型材的化学成分及允许偏差（参照GB/T 3190-2008表1）
5.1.3铝型材的力学性能应符合表5-2的要求。
表5-2 铝型材的力学性能要求(参照GB/T 6892-2006)
抗拉强度 b MPa规定非比例伸长应力P0.2 MPa
5.1.4铝型材表面处理技术要求。
分为阳极氧化、电泳涂漆、粉末喷涂三种工艺，应分别符合表5-3、5-4、5-5的要求。
考虑性价比，一般选用阳极氧化工艺，颜色为黑色，以封样为准。
表5-3 阳极氧化型材材料技术要求（参照GB5237.2-2008）
检测方法：按照GB5237.2-2008进行检测。
表5-4 电泳涂漆型材材料技术要求（参照GB5237.3-2008）
检测方法：按照GB5237.3-2008进行检测。
表5-5 粉末喷涂型材材料技术要求（参照GB5237.4-2008）
检测方法：按照GB5237.4-2008进行检测。
5.2透明玻璃盖板
5.2.1 透明玻璃盖板尺寸及其允许偏差
a)透明玻璃盖板边长的允许偏差应符合表5-6的规定
b)透明玻璃盖板对角线差的允许值应符合表5-7的规定
c)透明玻璃盖板厚度的允许偏差应符合GB 15763.2-2005表5的规定，当玻璃公称厚度为3、4、5、6毫米
时，厚度允许偏差为±0.2。
d)透明玻璃盖板选用低铁布纹钢化玻璃时，公称厚度不得低于3.2毫米。
5.2.2耐冲击性：
依据GB/T 6424-2007进行耐冲击试验后，透明盖板应无划痕、翘曲、裂纹、破裂、断裂或穿孔等现象。
5.2.3 太阳透射比
透明玻璃盖板的太阳透射比应符合本标准4.15的要求。
5.3吸热体
5.3.1紫铜管：应符合GB/T 1527-2006的要求。
5.3.2紫铜带：材料应符合GB/T 2059-2008的要求。
5.3.3防锈铝板：材料应符合GB／T 3880.1-2012、GB／T 3880.2-2012的要求。
5.3.4吸热体：要求符合表5-8的规定。
表5-8 平板型太阳能集热器吸热体技术要求（参照GB/T 26974-2011表7）
5.4隔热体
5.4.1选材：平板型太阳能集热器保隔热体材料可选用聚氨酯、玻璃棉。
5.4.2聚氨酯材料：应符合表5-9的规定。
5.4.4材料环保要求：隔热体不允许使用石棉和含有氯氟烃化合物(CFCs)类的发泡物质。
5.5背板
5.5.1镀锌板
镀锌板应符合GB/T 2518-2008的要求。
5.5.2镀铝锌钢板
a)镀铝锌钢板材料应符合GB/T 14978-2008的要求。
b)耐中性盐雾试验240h，缺陷面积不超过表面1％，保护评级不低于6级。
5.5.3彩色涂层钢板:应符合附录A中表5-11的规定。
5.5.4防锈铝板：材料应符合GB／T 3880.1-2012、GB／T 3880.2-2012的要求。
5.5.5铝型材边框平板型集热器，优先选用镀铝锌板作为背板材料，厚度不得低于0.3毫米；整体背板平板型集热器，优先选择防锈铝板作为背板材料，厚度不得低于0.6毫米。
5.6橡胶密封件
5.6.1适用范围：平板型太阳能集热器橡胶密封件，一般包含用于玻璃与边框密封的密封胶条，和用于铜管与边框密封的橡胶密封件。
5.6.2材料技术要求：应符合表5-12的规定。
5.7铜管接头
5.7.1钎焊式接头：应符合GB/T 11618.1-2008的规定。
5.7.2卡压式接头：应符合GB/T 11618.2-2008的规定。
6 标志、包装
6.1 产品铭牌
6.1.1 通用技术要求
产品应在明显位置设有清晰、不易消除的铭牌。
铭牌应包括但不限于制造厂家，产品名称，商标，产品型号，集热器采光面积/总面积，工作压力，制造日期或生产批号等信息。
6.1.2 铭牌技术文件
铭牌具体内容及字体、尺寸、粘贴位置，以技术图样为准。
6.2包装
6.2.1 通用技术要求
a)平板型集热器包装应符合GB/T 13384-2008的要求。
b)平板型集热器包装储运图示标志应符合GB/T 191-2008的要求。
6.2.2包装方式
a)半包装：如图6-1所示，双瓦楞纸箱，配合泡沫使用（经确认可采用简化方案）。
当采用半包装方
式时，为保护裸露的集热器，应采用塑料薄膜包装袋或热缩膜等方式进行防护。
纸箱
平板集热器
泡沫
泡沫
图6-1集热器半包装
b）全包装：集热器也可采用完整的双瓦楞纸箱进行包装。
c）托盘包装：集热器可以采用托盘包装，如图6-2所示。
当采用托盘整体包装时，集热器之间，集热器四角应有适当防护。
集热器数量宜为10-12块。
集热器整体托盘包装应有牢固的固定，并在外部以缠绕膜等方式进行防护。
图6-2 集热器托盘包装
6.2.3包装技术文件
集热器具体包装形式、尺寸、技术要求，以及包装箱印刷内容，以技术图样为准。
