单轴太阳能光伏发电自动跟踪控制系统设计引言:太阳能光伏发电已经成为可再生能源中最受关注的一种技术。

光伏发电效率受到太阳光照的影响,传统的固定光伏发电系统效率较低。

为了优化光伏发电系统的效率,设计了一种单轴太阳能光伏发电自动跟踪控制系统,能够根据太阳位置自动调整光伏板的角度,最大限度地提高太阳能的利用效率。

一、系统工作原理:该单轴太阳能光伏发电自动跟踪控制系统由光敏电阻、测量电路、控制电路和执行机构组成。

光敏电阻负责感应太阳光照强度,传递给测量电路进行电信号转换。

控制电路接收到转换后的信号,并与事先设定的峰值进行比较。

然后,根据比较结果来控制执行机构,使光伏板按需自动调整角度。

二、光敏电阻的选择:光敏电阻是该系统中最重要的一个元件,因为它直接影响到系统的准确度和稳定性。

在选择光敏电阻时,需要考虑以下因素:光敏电阻的特性曲线、光敏电阻的响应时间、光敏电阻的阻值范围等。

一般建议选择具有较高灵敏度和稳定性的光敏二极管。

三、测量电路设计:测量电路的作用是将光敏电阻的电信号转换为适合控制电路处理的电信号。

测量电路一般由信号放大器、滤波器和模数转换器构成。

信号放大器用于放大光敏电阻产生的微弱电信号,滤波器用于去除噪声和杂散信号,模数转换器用于将模拟信号转换为数字信号。

在设计过程中,需要合理设置放大系数和滤波参数,以确保测量电路的准确性和稳定性。

四、控制电路设计:控制电路是系统的核心部分,其功能是根据光敏电阻测量电路输出的信号,与事先设定的峰值进行比较,并根据比较结果来控制执行机构进行角度调整。

控制电路一般由比较器、运算放大器和逻辑电路构成。

比较器用于将输入信号与参考信号进行比较,运算放大器用于放大比较结果的差别,逻辑电路用于判断角度调整方向,并控制执行机构的运动。

五、执行机构设计:执行机构是该系统中最关键的部分,其功能是根据控制电路的指令,使光伏板按需自动调整角度。

常见的执行机构有两种:电动执行机构和气动执行机构。

光伏发电系统控制器的设计与实现

光伏发电系统控制器的设计与实现

光伏发电系统控制器的设计与实现光伏发电系统控制器是光伏发电系统中非常关键的一个组成部分,它的设计与实现直接影响光伏系统的性能和效率。

下面将从控制器的功能、设计原则、硬件设计和软件实现等方面进行介绍。

光伏发电系统控制器的功能主要包括:控制光伏电池板与充电控制器之间的连接,控制电池组的充电管理和放电管理,进行电池电量的监测和显示,保护充电电池的安全,以及与用户的通信交互等。

设计光伏发电系统控制器时,应遵循以下几个原则:1. 系统可靠性原则:控制器应具备良好的抗干扰、抗干扰和鲁棒性,能够稳定地工作在各种环境和负载条件下。

2. 能效原则:控制器应能够最大程度地利用太阳能光伏电池板的输出能量,并将其转化为电力。

3. 扩展性原则:控制器应具备良好的扩展性,可以与其他设备进行接口连接,以实现网络化的控制和监测。

4. 成本原则:控制器的设计应考虑经济性,尽量减少材料和能源的消耗。

在硬件设计方面,光伏发电系统控制器一般由微控制器控制电路、电源电路、光伏电池板连接电路、充电控制电路和通信电路等组成。

微控制器控制电路是控制器的核心,负责实时监测系统状态、控制光伏电池板的输出功率、控制充电和放电等。

电源电路主要保证系统的稳定供电。

光伏电池板连接电路负责连接光伏电池板与控制器,并将其输出的直流电转换为交流电。

充电控制电路可根据不同的充电需求,对电池组进行恰当的充电管理。

通信电路主要用于与用户进行信息交互和数据传输。

在软件实现方面,光伏发电系统控制器一般采用C语言或汇编语言进行开发。

软件的主要功能包括:1. 实时监测:控制器不断地监测系统的各种参数,如电池电压、充放电电流、光伏电池板输出功率等。

2. 控制管理:根据监测到的参数进行控制管理,比如控制光伏电池板的输出功率、控制电池组的充放电等。

3. 用户交互:控制器应具备一定的人机界面,可以与用户进行信息交互和数据传输,比如显示电池电量、告警信息等。

4. 数据存储:控制器可将监测到的数据进行存储,以备后续分析和处理。

光伏发电系统设计

光伏发电系统设计

光伏发电系统设计一、背景介绍光伏发电系统是一种利用太阳能将光能转化为电能的设备,它可以在没有电网供电的地方提供独立的电力供应,也可以与电网相连并向其输送电力。

随着环保意识的不断提高和可再生能源技术的不断发展,光伏发电系统已经成为了当今世界上最受欢迎的清洁能源之一。

二、设计原则1. 安全性:光伏发电系统设计应该符合国家安全标准,且必须具备可靠的保护措施。

2. 可靠性:光伏发电系统应该具备高度可靠性,以确保其长期稳定运行。

3. 经济性:光伏发电系统设计应该考虑成本效益和投资回报率等因素。

4. 灵活性:光伏发电系统应该具有灵活性和可扩展性,以适应不同场景下的需求。

三、设计步骤1. 确定需求:在设计光伏发电系统之前,首先需要明确其使用场景和需求。

这包括所需输出功率、使用时间、负载类型等。

2. 选型组件:根据需求选择合适的组件,包括太阳能电池板、逆变器、电池等。

3. 建立系统框架:根据选型组件建立光伏发电系统的框架,包括组件之间的连接方式和控制系统等。

4. 进行系统优化:对光伏发电系统进行优化,以提高其效率和性能。

这包括选择合适的太阳能电池板、调整组件之间的连接方式、优化控制系统等。

5. 进行安全测试:在完成光伏发电系统设计后,需要进行安全测试以确保其符合国家安全标准。

四、具体设计要点1. 太阳能电池板:太阳能电池板是光伏发电系统中最重要的组件之一。

在选择太阳能电池板时,需要考虑其输出功率、转换效率和耐久性等因素。

此外,还需要根据场景选择不同类型的太阳能电池板,如单晶硅太阳能电池板、多晶硅太阳能电池板等。

2. 逆变器:逆变器是将直流电转换为交流电的设备。

在选择逆变器时,需要考虑其输出功率和效率等因素。

此外,还需要根据场景选择不同类型的逆变器,如纯正弦波逆变器、修正正弦波逆变器等。

3. 电池:电池是光伏发电系统中存储能量的设备。

在选择电池时,需要考虑其容量、循环寿命和充放电效率等因素。

此外,还需要根据场景选择不同类型的电池,如铅酸蓄电池、锂离子电池等。

太阳能光伏发电系统优化设计与控制

太阳能光伏发电系统优化设计与控制

太阳能光伏发电系统优化设计与控制太阳能光伏发电是一种利用太阳能转换为电能的技术,目前越来越广泛的应用于生产和生活领域。

随着技术不断提升,太阳能光伏发电的效率和控制也在不断完善和优化。

本文将从设计、控制两方面分别进行论述。

一、太阳能光伏发电系统优化设计太阳能光伏发电系统的组成主要包括光电转换器、电池组、逆变器、储能设备等。

要想实现优化设计,需要用到以下方法:1. 光电转换器优化光电转换器是太阳能光伏系统的核心部件,优化其设计方案可以提高整个系统的效率。

一般来说,光电转换器的设计考虑从以下几个方面入手:(1)太阳能辐照度不同的地区太阳能辐照度不同,因此要根据不同的地理位置设计不同的光电转换器方案。

(2)光伏电池芯片类型目前市场上主流的光伏电池芯片有多晶硅和单晶硅两种,其中单晶硅更高效。

因此,在设计中可以尽可能采用单晶硅的光伏电池芯片,以提高光电转换器的效率。

(3)光伏电池连接方式电池连接方式主要有串联和并联两种方式。

串联连接可以提高电压,但需要保证电池之间电压相等;并联连接则可以提高电流。

在设计中要根据使用情况选择合适的连接方式。

2. 电池组优化电池组是太阳能光伏发电系统的储能设备,储存太阳能转换的电能。

要想实现优化设计,需要从以下方面考虑:(1)电池组容量根据需要的电能储存量,选择合适的电池组容量,不要过小,以避免电量不足导致系统停止运转;也不要过大,以避免造成额外的浪费。

(2)电池组温度控制电池组的工作温度会影响其寿命和效率。

因此,需要在设计中考虑到电池组的温度控制,避免出现过热或过冷现象。

可以采用散热系统或电池组通风散热等方式进行控制。

3. 逆变器优化逆变器是将直流电转换为交流电的关键设备,决定了系统转换效率的高低。

要想实现优化设计,需要从以下方面考虑:(1)逆变器转换效率逆变器的转换效率会影响整个系统的输出电能。

因此,在设计时可以尽可能地选择高效的逆变器,以提高输出电能效率。

(2)逆变器输出电压逆变器的输出电压需要与输出负载电器的电压匹配。

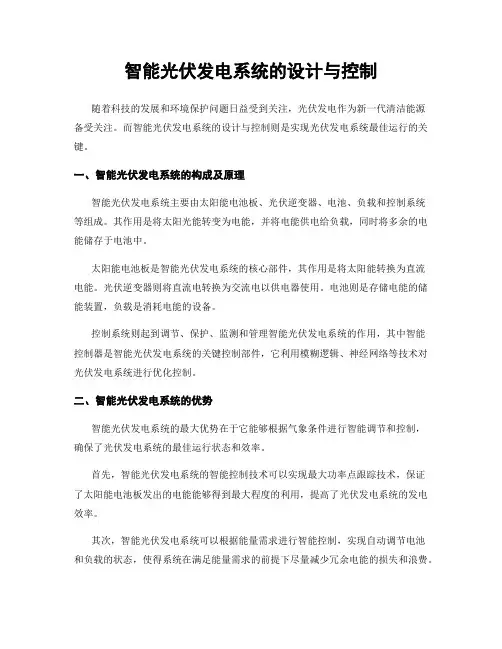

智能光伏发电系统的设计与控制

智能光伏发电系统的设计与控制

智能光伏发电系统的设计与控制随着科技的发展和环境保护问题日益受到关注,光伏发电作为新一代清洁能源备受关注。

而智能光伏发电系统的设计与控制则是实现光伏发电系统最佳运行的关键。

一、智能光伏发电系统的构成及原理智能光伏发电系统主要由太阳能电池板、光伏逆变器、电池、负载和控制系统等组成。

其作用是将太阳光能转变为电能,并将电能供电给负载,同时将多余的电能储存于电池中。

太阳能电池板是智能光伏发电系统的核心部件,其作用是将太阳能转换为直流电能。

光伏逆变器则将直流电转换为交流电以供电器使用。

电池则是存储电能的储能装置,负载是消耗电能的设备。

控制系统则起到调节、保护、监测和管理智能光伏发电系统的作用,其中智能控制器是智能光伏发电系统的关键控制部件,它利用模糊逻辑、神经网络等技术对光伏发电系统进行优化控制。

二、智能光伏发电系统的优势智能光伏发电系统的最大优势在于它能够根据气象条件进行智能调节和控制,确保了光伏发电系统的最佳运行状态和效率。

首先,智能光伏发电系统的智能控制技术可以实现最大功率点跟踪技术,保证了太阳能电池板发出的电能能够得到最大程度的利用,提高了光伏发电系统的发电效率。

其次,智能光伏发电系统可以根据能量需求进行智能控制,实现自动调节电池和负载的状态,使得系统在满足能量需求的前提下尽量减少冗余电能的损失和浪费。

最后,智能光伏发电系统采用多种传感技术和数据传输手段,通过对气象、光照、温度、湿度等参数进行监测和分析,对光伏发电系统的运行状态进行实时监测和分析,实现了对系统的智能保护和管理。

三、智能光伏发电系统的设计与控制智能光伏发电系统的设计包括电路设计和系统选择两部分,电路设计主要包括电池管理电路、直流/交流逆变器、功率调节电路等,系统选择主要包括太阳能电池板、电池、光伏逆变器、负载和智能控制器等。

智能光伏发电系统的控制则主要涉及功率跟踪控制、电池管理控制、状态监测和调节控制等。

其中,功率跟踪控制是保证光伏发电系统发电效率最高的关键控制方法之一。

PLC分布式光伏发电控制系统的设计与应用

PLC分布式光伏发电控制系统的设计与应用

PLC分布式光伏发电控制系统的设计与应用摘要:随着我国经济不断地快速发展,各行各业都稳步的向前发展,对于电的需求也与日俱增,对于电力行业而言,是机遇也是挑战。

由此背景下,我国的国家电网开始了大规模的布局分布式光伏发电设备。

在可持续发展的要求下,太阳能已成为重要的清洁能源,一方面节约了电力资源,另一方面也满足了大众对于电力的基本要求,对于相关行业的研究人员而言,对于PLC分布式光伏发电控制系统的设计与应用成为了重点内容。

关键词:PLC;控制系统;分布式光伏发电引言:PLC分布式光伏发电具有很高的技术优势,能够有效的控制损耗,且能够有效的稳定发电,不需要过多的投入人力、物力、财力同时便于安装。

另外,加上国家在宏观政策方针上提供相应的支持与鼓励,使得该系统具有无穷大的市场潜力以及经济效益。

但是,目前该技术还在建设阶段,仍然在技术上具有一定的局限性,所以相关的研究是目前光伏发电控制系统的重要环节。

1.分布式光伏发电系统分布式光伏发电系统主要的模块化的运用在两个方面:集中控制模块、通信模块。

集中控制模块又可以分成是并网光伏发电系统以及离网光伏发电系统两个板块。

并网光伏发电系统的组成部分有很多,在发电的过程中可以转换成为太阳能,产生的是直流电,再转换成为交流电,能够直接进入到公共电网运行系统中。

其优点在于占地的面积小、建设的时间短、建设成本低在并网光伏发电系统中具有十分重要的地位。

离网光伏发电系统的组成部分主要是光伏控制器以及太阳能电池,配件中还应该有交流逆变器。

该系统的核心组件为光伏电池板,能够直接将电能储存到电池中,通电之后就可以直流负载,电能的运载使用的是蓄电池,用交流逆变器就可以直接为系统进行负载供电。

其优点在于使用便捷、便于储存、即发即用。

能够使用离网逆变发电系统保障合适的功率源,很好地保护了系统的安全。

在通信模块中有多个组成部分,一部分的模块在进行通信时要依赖于交换机,能够使用接受环境中的感知数据,继而接入到485通信方式,能够进行远程数据的采集。

分布式光伏电站智能控制系统设计

分布式光伏电站智能控制系统设计

分布式光伏电站智能控制系统设计随着全球能源危机的威胁日益加剧,人们对可再生能源的关注度不断提高。

光伏发电作为其中一种重要的可再生能源,由于其环保、可持续、分布式特性,逐渐成为了人们关注的焦点。

为了更有效地利用光伏能源,并提高发电效率,设计一个智能控制系统成为了必要的任务。

一、系统需求分布式光伏电站智能控制系统应具备以下功能和特点:1. 分布式控制:能够同时管理多个光伏电站的运行状态,以实现集中控制和监测。

2. 运行数据监测和分析:实时采集光伏电站的运行数据,对光伏组件的发电情况、温度、辐照度等参数进行监测和分析,以优化发电效率。

3. 故障检测和预警:监测光伏组件的工作状态,及时发现故障并提供相应的预警信息,以便及时维修和保养。

4. 远程控制和维护:可以通过网络远程控制光伏电站的运行状态,同时能够进行故障诊断和维护。

5. 数据安全与隐私保护:确保系统中的数据安全,严格保护用户的隐私。

二、系统架构基于以上需求,设计一个分布式光伏电站智能控制系统如下:1. 传感器模块:用于采集光伏电站中的关键数据,如发电量、温度、辐照度等。

2. 控制器模块:负责对传感器采集到的数据进行处理和存储,并负责系统的控制和指令传输。

3. 数据分析模块:对采集到的数据进行分析和处理,以优化光伏发电系统的运行效率。

4. 通信模块:负责系统内部各模块之间的通信,如传感器和控制器之间、控制器和数据分析模块之间的通信。

5. 远程控制维护模块:通过网络实现对光伏电站的远程控制和维护,包括故障检测、故障诊断和故障修复等。

三、具体实现1. 选择合适的传感器:根据需求,选择适合光伏电站的采集传感器,如太阳能电池板输出功率传感器、温度传感器、辐照度传感器等。

通过这些传感器的数据采集,可以了解光伏电站的发电状况和环境参数。

2. 控制器设计:设计一个高效稳定的控制器,具备处理和存储数据的能力,能够根据采集到的数据进行相应的控制操作,并实现与其他模块之间的通信。

光伏发电系统设计方案

光伏发电系统设计方案

光伏发电系统设计方案I. 引言光伏发电系统利用太阳能将光能转化为电能,是一种清洁、可再生能源的利用方式。

本文将提供一个光伏发电系统的设计方案,包括组件选型、系统布置、电池储能以及系统控制等方面的内容。

II. 组件选型1. 光伏组件光伏组件是光伏发电系统的核心部件,其质量和性能直接影响系统的发电效率。

在选型时需考虑组件的功率、转换效率、耐久性和质保期等因素,以确保系统长期稳定运行。

同时,要根据实际可利用光照资源和发电需求,确定合适的组件数量和配置方式。

2. 逆变器逆变器是光伏发电系统将直流电转换为交流电的装置。

在选型时需考虑逆变器的功率和效率,以及其对系统安全和稳定运行的保护功能。

合适的逆变器应能适应组件功率范围,并具备过载保护、过压保护和短路保护等功能。

III. 系统布置1. 组件安装光伏组件的布置方式应充分利用可用的安装场地,并考虑组件的角度和朝向,以最大程度吸收太阳光。

在实际安装过程中,应注意组件间的间距和阴影问题,确保各组件之间不会互相影响发电效率。

2. 电缆布线电缆布线要合理规划,减少功率损耗和安全隐患。

应根据实际需求选择合适的电缆规格和截面积,以确保电能的传输效率和安全性。

此外,应注意电缆与其他设备的距离和防护措施,以防止损坏和意外事故的发生。

IV. 电池储能系统1. 动力电池在光伏发电系统中引入电池储能可以解决不可控因素和负荷需求不匹配的问题。

对于大型光伏电站,可使用锂离子电池等动力电池进行储能。

电池的容量应根据实际负荷需求和光伏发电效率选择,并配备相应的充电和放电控制系统。

2. 储能控制系统光伏发电系统需要一个储能控制系统来监控和控制电池的充电和放电过程。

储能控制系统应具备多种保护功能,如过充保护、过放保护和温度保护等,以确保电池的安全性和寿命。

V. 系统控制1. 监测与调度系统光伏发电系统应有监测与调度系统,用于实时监测和管理系统的性能和运行状态。

该系统可包括数据采集、数据传输和远程控制等功能,以实现对系统的远程监测和优化调整。

设计光伏发电系统的控制与优化策略

设计光伏发电系统的控制与优化策略

设计光伏发电系统的控制与优化策略光伏发电系统的控制与优化策略对于提高发电效率、减少系统故障、降低能耗以及延长设备寿命等都起着至关重要的作用。

本文将从控制策略和优化策略两方面进行探讨,以期提高光伏发电系统的整体性能。

一、控制策略1. 最大功率点跟踪算法最大功率点是光伏发电系统获得最高实际输出功率的工作状态,因此,确保系统跟踪并保持在最大功率点是至关重要的。

常用的最大功率点跟踪算法包括扰动观察法、增量阻尼法、模糊控制法等。

选择适当的算法来实现最大功率点跟踪,可最大程度地提高光伏发电系统的发电效率。

2. 电池管理系统电池储能系统在光伏发电系统中起到平衡供需、提高系统稳定性的作用。

为了实现对电池的有效管理,需设计合理的电池管理系统。

电池管理系统应包括对电池的充放电控制、剩余容量估算、保护及故障检测等功能。

通过优化电池管理系统,可以提高光伏发电系统的可靠性和储能效率。

3. 并网控制与反馈机制光伏发电系统常常需要将多个发电单元进行并联并入电网,因此,合理的并网控制策略对于系统的安全性和稳定性至关重要。

在并网控制中,需考虑电压、频率等参数的稳定性控制,并实现对电网的响应和调节。

同时,建立良好的反馈机制,及时监测发电系统的运行状态,对异常情况及时做出应对措施。

二、优化策略1. 光伏组件布局优化合理的光伏组件布局可以最大限度地利用太阳能进行发电。

对于大型光伏电站来说,需考虑地形地貌、阴影遮挡等因素,采用合适的布局方式,以提高系统的光电转换效率。

2. 清洁和维护策略定期进行光伏组件的清洗和维护工作是确保系统正常运行的关键。

合理的清洗策略可消除灰尘、杂物等对组件表面的遮挡,提高光伏转换效率。

同时,定期检查和维护电池、逆变器等设备,保持其正常工作状态,延长系统寿命。

3. 功率预测与负荷管理光伏发电系统的功率预测和负荷管理是优化系统运行的重要手段。

通过合理的功率预测模型,可以预测出未来一段时间内的发电功率,为系统的运行调度提供参考。

分布式光伏发电控制系统设计

分布式光伏发电控制系统设计

分布式光伏发电控制系统设计摘要:分布式光伏发电控制系统是光伏发电并网的重要条件之一,系统的设计要有合理性。

本研究对分布式光伏发电控制系统的运行现状进行分析,详细探究其系统运转原理、内部结构以及系统对电网的影响。

通过对不同类型与等级的专用线路连接电网、用户内部电网连接模式等进行深入研究,最终得到不同形式的系统特点及适用目标,并提出相应的监测和防护措施。

关键词:分布式光伏发电;控制系统;设计引言分布式光伏发电系统是指在用户场地附近建设,运行方式以用户侧“自发自用、余电上网”为主,且以在配电系统平衡调节为特征的光伏发电设施。

由于分布式光伏发电具有靠近用户侧、位置分散等优势,能够有效解决中国能源资源与负荷需求分布不一致的问题,为新能源开发与利用提供良好发展途径,是中国新能源发展的重点方向之一。

1分布式光伏发电控制系统运转原理1.1系统构成分布式光伏发电控制系统由光伏电源结构板、电流汇流设备、电源逆变器及蓄电池组成。

由于该系统所使用的单个电池板无法直接生成可入网的交流电供用户使用。

因此,要将光伏电池的结构板进行串联,通过集中设备将光伏电池结构板所产生的电力进行汇集,并为电源逆变器提供所需的电能,逆变后的电能可并入电网。

受季节交替和天气变化等因素的影响,同一地点不同时段的光照强度会有很大差异,甚至有的地区会经常出现阴雨天气,那么该地区的光伏发电的电量波动相对较大,也十分不稳定。

为了避免因光伏发电量不稳定对并网输入造成较大冲击,光伏发电通常设置有储能装置,储能后的电量在储能装置的作用下,可向电网提供持续平稳的电流,如蓄电池设备或电网内部结构。

因此,当光伏电池产生的功率过大时,应使用专业技术手段将过量的电能用蓄电池设备储存或直接传输到电力网络结构中。

当光伏电池输出功率不高时,蓄电池设备完成电力传输或放电,以此来达到平衡电能负荷的最终目的。

1.2光伏逆变设备光伏逆变设备又称逆变电源,从本质上讲,其是一种将直流电力转化为交流电力的转化设备。

光伏发电系统设计(NB32049版-2024)

光伏发电系统设计(NB32049版-2024)

光伏发电系统设计(NB32049版-2024)1. 概述光伏发电系统是一种将太阳光能转化为电能的清洁、可再生的能源技术。

本设计文档旨在提供一份关于光伏发电系统设计的详细指导,包括系统选型、安装、运行和维护等方面,以满足NB32049版-2024的要求。

2. 系统选型2.1 光伏组件选型光伏组件是光伏发电系统的核心组件,其性能直接影响系统的发电效率和寿命。

在选型时,应根据以下因素进行选择:- 组件类型:如单晶硅、多晶硅、薄膜等;- 组件功率:根据系统需求选择合适的功率范围;- 组件效率:选择高效率的光伏组件以提高发电量;- 组件品牌和质量:选择知名品牌和具有良好信誉的制造商。

2.2 蓄电池选型蓄电池用于储存光伏系统产生的电能,以便在夜间或阴天时继续供电。

在选型时,应考虑以下因素:- 电池类型:如铅酸、锂离子、胶体等;- 电池容量:根据负载需求和系统工作时间选择合适的容量;- 电池寿命:选择寿命较长的电池以降低更换成本;- 电池品牌和质量:选择知名品牌和具有良好信誉的制造商。

2.3 控制器选型控制器用于保护光伏系统和蓄电池,防止过充、过放、过载和短路等故障。

在选型时,应考虑以下因素:- 控制器的最大充放电电流:应与蓄电池的充放电电流相匹配;- 控制器的功能:如光控、时控、温度补偿等;- 控制器品牌和质量:选择知名品牌和具有良好信誉的制造商。

2.4 逆变器选型逆变器用于将光伏系统产生的直流电转换为交流电,以便供应给交流负载或并网发电。

在选型时,应考虑以下因素:- 逆变器类型:如离网逆变器、并网逆变器等;- 逆变器功率:根据负载需求和系统工作时间选择合适的功率范围;- 逆变器效率:选择高效率的逆变器以提高发电量;- 逆变器品牌和质量:选择知名品牌和具有良好信誉的制造商。

3. 安装3.1 光伏组件安装光伏组件的安装应遵循以下步骤:1. 确定安装位置:选择阳光充足、通风良好的位置;2. 安装支架:根据组件尺寸和重量,选择合适的支架类型;3. 固定组件:将组件安装在支架上,确保牢固可靠;4. 连接电缆:将组件与控制器、逆变器等设备连接,确保连接正确无误。

光伏发电系统控制器的设计与实现

光伏发电系统控制器的设计与实现

光伏发电系统控制器的设计与实现光伏发电系统控制器是光伏发电系统的关键部件,它的设计和实现直接影响着整个系统的性能和稳定性。

光伏发电系统控制器主要功能是对光伏电池组进行控制和监测,以确保系统的安全运行和高效发电。

本文将介绍光伏发电系统控制器的设计与实现过程,包括硬件和软件的设计,以及系统的测试和验证。

一、硬件设计光伏发电系统控制器的硬件设计包括主控芯片的选择、电路设计和PCB设计。

主控芯片是控制器的核心部件,它负责对光伏电池组进行监测和控制,以及与用户进行交互。

在选择主控芯片时,需要考虑其性能、功耗、成本和可靠性等因素。

一般来说,常用的主控芯片包括STM32系列、PIC系列和Arduino等。

电路设计包括电源电路、通信接口电路、传感器接口电路等。

电源电路用于为主控芯片和其他外部设备提供稳定的电源;通信接口电路用于实现与上位机或其他设备的通信;传感器接口电路用于连接光伏电池组的温度传感器、电压传感器和电流传感器等。

这些电路设计需要考虑系统的稳定性和可靠性,并尽可能减少功耗和成本。

PCB设计是将电路设计转化为实际的印制电路板。

在PCB设计过程中,需要考虑电路布局、线路走线、地线布局、电源分布等因素,以确保设计的电路能够正常工作并符合EMC要求。

还需要考虑板子的成本和生产可行性,以便在实际生产中能够达到预期的性能和质量。

光伏发电系统控制器的软件设计包括嵌入式系统的开发和上位机软件的开发。

嵌入式系统的开发是控制器核心功能的实现,包括对光伏电池组的监测和控制,以及系统的保护和故障处理。

一般来说,嵌入式系统的开发可以采用C语言或C++语言进行编程,使用相关的开发工具进行编译和调试。

上位机软件的开发是与控制器进行交互的界面,用于显示系统运行状态、设置系统参数、接收告警信息等。

上位机软件可以采用C#、Java或Python等编程语言进行开发,利用相关的界面设计工具进行界面设计和开发。

还需要考虑上位机与控制器的通信协议和接口,以确保通信的稳定和可靠。

基于光伏供电控制系统的设计与实现

基于光伏供电控制系统的设计与实现

基于光伏供电控制系统的设计与实现光伏供电控制系统是一种利用太阳能光伏发电实现电力供应的系统。

它通过将太阳能转化为电能,然后将其储存起来,以供日常用电。

随着太阳能技术的发展和日益成熟,光伏供电控制系统得到了广泛的应用。

基于光伏供电控制系统的设计与实现是为了实现对光伏发电系统的检测、监控和控制。

在光伏发电系统中,太阳能光伏电池板是主要的发电源,而充电控制器、储能电池和逆变器是关键的控制装置。

通过合理的设计与实现,我们可以提高光伏发电系统的效率、稳定性和可靠性。

首先,在光伏供电控制系统的设计与实现中,我们需要选用高效率的太阳能光伏电池板。

光伏电池板是将太阳能转化为电能的核心组件,其效能直接影响着发电系统的总体效率。

在选用电池板时,我们需要考虑其转化效率、耐用性、可靠性和成本等因素,以获得最佳的能量转化效果。

其次,光伏供电控制系统的储能电池也是至关重要的。

光伏发电系统的主要特点之一是其不稳定性,它受到太阳辐射和天气等自然条件的影响,导致发电量的波动性较大。

因此,在光伏供电控制系统的设计与实现中,储能电池的功能十分重要。

储能电池能够将无法及时消耗的电能储存起来,以备不时之需。

我们需要选用高效、可靠的储能电池,并合理设计储能电池的容量,以满足系统的供电需求。

光伏供电控制系统的充电控制器是控制能量输入和输出的关键部件之一。

充电控制器能够监测和控制电池的充电和放电过程,以确保电池的安全运行和提高系统的能量利用效率。

充电控制器需要具备稳定、可靠的性能,能够自动实现对光伏发电系统的参数调节和电池的保护功能。

此外,逆变器也是光伏供电控制系统中不可或缺的部件。

逆变器能将储存的直流电能转化为交流电能,满足日常用电的需求。

逆变器需要具备高效率、稳定性和可控性,以确保将电能有效地输出到电网中。

在基于光伏供电控制系统的设计与实现中,我们还需要考虑系统的安全性和可靠性。

通过合理的防雷、过电流保护等措施,可以避免光伏供电控制系统因外界因素而受到破坏。

太阳能光伏发电系统控制器的设计

太阳能光伏发电系统控制器的设计

1引言
充 电 、 放 电都 会大 大 缩 短 铅 酸 蓄 电池 的 较 少 , 过 扰动 观 测 法 的 优 点在 于 :1模 块 化控 () 随 着 能 源 危 机 和 环 境 污 染 日益 成 为全 寿 命 , 以 控 制 器对 系 统 的 保 护 主 要 是 过 制 回路 ,2跟 踪 方 法 简 单 , 现 容 易 ,3对 所 () 实 ()
球性 问题 , 阶 段太 阳 能 的 利 用 , 别是 利 充 过 放 保 护 , 时 具 有 过 流 、 路 、 反接 传 感 器 精 度 要 求 不 高 . 模 块 通 过 扰 动 光 现 特 同 短 防 本 用太 阳 能 进 行 光 伏 发 电 , 来 越 受 到 人 们 保 护 。 越 由于 蓄 电池 的 电 量 与 它 的 端 电 压 具 伏 系 统 的 输 出 电 压 , 工 作 点位 于 最 大 功 使 的重 视 。 在太 阳能 光 伏 发 电系 统 中 , 制 器 有 一 定 的 关 系 , 以 通 过 检 测 蓄 电池 的 端 率 点 附 近 。 控 所 系统 的 动 态 仿 真 采 用 变 步 长 的 占据 着 极 其 重 要 的 位 置 。 阳能 电 池 板 的 电 压 可 以得 到 蓄 电池 的 电 量 。 电 时 如 果 o e 3b 太 充 d 2 t 仿真 , 小 步长 与 最 大 步长 自动 调 最 工 作 状 态 随 光 照 强 度 的 不 同 而 呈 现 非 线 检 测 到 蓄 电池 端 电压 上 升 到 一 定 值 时 进 行 节 , 误 差 允 许范 围为 l 0 绝 对误 差 范 对 ×1 一, 性 , 以一 天 中太 阳 能 电 池 板 的 工 作 电压 过 充保 护 , 所 当蓄 电 池 充满 电 之后 , 电 电路 充 变 化 比较 大 。 了延 长 铅酸 蓄 电 池 的寿 命 , 为

独立光伏发电系统设计

独立光伏发电系统设计

独立光伏发电系统设计光伏发电系统是一种将太阳光转化为电能的设备,可以为家庭、企业或者其他建筑提供绿色能源。

独立光伏发电系统独立于电网运行,适用于没有电网供电的地区或者需要独立供电的场所。

本文将详细介绍独立光伏发电系统的设计。

系统设计步骤如下:1.电力需求分析首先,需要分析待供电设备的电力需求。

根据设备的功率需求计算所需的发电容量。

同时,根据设备使用时间和天然光照条件,计算所需的电池容量。

2.太阳能光伏组件选择根据所需的发电容量,选择合适的太阳能光伏组件。

光伏组件的选择应考虑其发电效率、可靠性、耐候性等因素。

3.控制器和逆变器选择选择合适的光伏控制器和逆变器。

控制器用于控制光伏组件的充放电过程,逆变器用于将直流电转化为交流电以供电器使用。

4.电池选择根据电池的容量需求和使用寿命,选择合适的电池。

典型的电池类型包括铅酸电池、锂离子电池等。

同时,需要选择合适的充电器来给电池充电。

5.支架和安装选择合适的支架和安装位置,确保光伏组件能够最大限度地接收阳光。

同时要确保支架稳固可靠,防止发电系统受到恶劣天气等环境因素的影响。

6.电缆和配线选择适合的电缆和配线系统,确保系统的电流传输效率以及安全性。

7.监控系统选择合适的监控系统,通过监测光伏组件的发电功率、电池状态等参数,实时监控系统的运行情况。

8.安全防护在设计中考虑安全防护,包括过电压保护、电流保护、防雷保护等,确保系统的安全运行。

9.运营与维护设计完成后,需定期对系统进行运营与维护。

定期检查光伏组件的清洁情况,电池的状态以及其他关键设备的运行情况。

总结:独立光伏发电系统设计需要综合考虑多个因素,包括电力需求、光伏组件选择、控制器和逆变器选择、电池选择、支架和安装、电缆和配线、监控系统、安全防护以及运营与维护等。

合理的设计可以确保系统的稳定运行,提供可靠的绿色能源。

太阳能光伏发电生产线自动化控制系统设计

太阳能光伏发电生产线自动化控制系统设计

太阳能光伏发电生产线自动化控制系统设计太阳能光伏发电已成为未来发电趋势,为了提高光伏电池的转换效率和生产效率,自动化控制系统在太阳能光伏发电生产中起着至关重要的作用。

自动化控制系统可以实现生产线全程的监控及自主调节,使生产过程更加精准、高效。

本文从太阳能光伏发电生产的自动化控制系统设计入手,探究其基本架构与关键技术。

一、自动化控制系统设计的基本架构太阳能光伏发电生产线自动化控制系统包含三个部分:传感器测量子系统、控制系统、执行机构运动子系统。

1.1 传感器测量子系统光伏电池生产中,需要实时监控各种电气和机械参数,确保生产过程的稳定和高效。

传感器测量子系统采用各种传感器对电气和机械参数进行检测,包括工艺参数、过程参数和设备状态参数等。

这些传感器的数据被采集器采集并传输给计算机,实时监控各种参数变化。

1.2 控制系统控制系统以数据采集器为接口,负责监测和控制生产过程。

控制系统应该具备数据处理能力,能够分析和诊断生产过程中产生的各种数据,提供适当的控制信号和调整命令。

同时,控制系统应该能通过局域网连接到远程监测中心,实现远程数据监测和控制功能。

1.3 执行机构运动子系统执行机构运动子系统是由电机、气动元件和液压元件构成的。

其作用是接受控制系统传来的指令,将其转化为动能,从而实现太阳能光伏发电设备的自动化控制。

二、自动化控制系统设计的关键技术2.1 传感器技术传感器是太阳能光伏发电生产自动化控制系统中的重要组成部分,其精度和准确性直接影响到生产效率和产品质量。

在传感器选型时,需要考虑其兼容性、稳定性和灵敏度等因素。

目前常用的传感器有光电式传感器、磁性传感器和压电传感器等。

2.2 数据采集技术数据采集器是自动化控制系统的核心部件之一,其作用是实时采集各种参数数据,并将其传输给计算机进行分析。

常用的数据采集器有模拟量采集卡、数字量采集卡和光纤传感器等。

2.3 控制系统技术控制系统技术是实现自动化控制的关键技术之一。

毕业设计(论文)基于MPPT控制的光伏发电系统设计

毕业设计(论文)基于MPPT控制的光伏发电系统设计

基于MPPT控制的独立光伏发电系统设计摘要随着时代的发展,人类对能源的需求越来越多,新能源开发是解决能源问题的根本途径,而太阳能光伏发电正是新能源和可再生能源的重要组成部分。

本文主要研究独立光伏发电系统,它有着相当广泛的应用。

独立光伏系统主要包括了光伏电池、蓄电池组、充电器和逆变器四个组成部分,本文对独立光伏系统中的最大功率点跟踪进行深入研究。

本文利用光伏电池的数学模型和等效电路,在MATLAB/Simulink中建立了光伏电池的仿真模型,得到了与实际光伏电池输出特性一致的仿真曲线,为进一步研究最大功率点跟踪打下了基础。

最大功率点跟踪的方法有很多,但是应用最为广泛的是扰动观察法和电导增量法,本文对自适应占空比干扰法进行了详细的分析,给出了算法设计,并建立了光伏电池的仿真模型对算法进行了仿真,仿真结果验证了算法设计的正确。

关键词:独立光伏系统,光伏电池,最大功率点跟踪The Design of Independent Photovoltaic Power Generation System Based on MPPT ControlABSTRACTWith the development of economics and technology, more and more energy is required. Researching and developing new energy is the radical method to resolve the energy problem, and the solar energy is the important composing of the new energy and the renewable energy.Research on the stand-alone photovoltaic system is the main content of this thesis. There is very comprehensive application for the stand-alone photovoltaic system. The stand-alone photovoltaic system is composed of the solar cell, storage battery, charger and inverter. Several key techniques, for instance , the MPPT(Maximum Power Point Tracking) are deeply studied in this thesis. Base on the mathematical model and the equivalent circuit, the solar cell simulation model in MATLAB/Simulink is built in order to research the MPPT, and the curve which is in accordance with the actual solar cell is attained. This work built the base for the further research on MPPT. There are many methods for MPPT, but the P&O(Perturb and Observe) method and the C.I. (Conductance incremental) method are applied most extensively, and these two methods are analyzed in detail. The algorithmic designs of the P&O method and the C.I. method are given in this thesis, and the algorithmic designs are simulated with the model of the solar cell in MATLAB/Simulink, and the result of simulation validated the correctness of the design of the two algorithms. Besides, take the P&O for instance, the factors which can affect the quality of the MPPT are discussed.KEY WORDS:Stand-alone photovoltaic system,Solar cell,MPPT目录前言 (1)第1章绪论 (2)1.1 发展光伏发电的意义 (2)1.1.1 保护气候和改善环境 (2)1.1.2 节省空间 (3)1.1.3 增加就业 (3)1.1.4 提供农村电力 (3)1.1.5 中国的特殊需求 (4)1.2 国内外光伏产业的发展及趋势 (4)1.2.1 世界光伏产业发展的现状和趋势 (4)1.2.2 国内光伏产业发展现状和趋势 (5)第2章光伏发电系统 (6)2.1 光伏发电系统的基本组成 (6)2.2 带有最大功率跟踪功能的光伏发电系统的基本组成 (6)第3章光伏阵列特性及其仿真模型的研究 (8)3.1 光伏电池的工作原理 (8)3.2 光伏电池等效电路分析 (9)3.3 光伏阵列的Simulink模型 (12)第4章光伏阵列最大功率点跟踪算法的研究 (18)4.1 光伏系统最大功率跟踪的原理 (18)4.2 最大功率跟踪点方法概述 (19)4.3 DC/DC变换电路实现MPPT的原理 (27)4.3.1 Boost变换电路 (28)4.3.2 Boost电路实现光伏阵列MPPT的仿真模型 (30)4.4 自适应占空比干扰观察法 (35)4.4.1 占空比干扰观察法的提出 (35)4.4.2 自适应控制技术介绍 (36)4.4.3 基于自适应控制思想的MPPT方法 (36)4.4.4 光伏阵列MPPT仿真模型的建立 (39)4.4.5 仿真结果与分析 (40)结论 (43)谢辞 (45)参考文献 (46)外文资料翻译 (49)前言长期以来,人们就一直在努力研究利用太阳能。

光伏发电系统的电子与控制系统设计

光伏发电系统的电子与控制系统设计

光伏发电系统的电子与控制系统设计光伏发电是一种利用太阳能将其转化为电能的技术。

此技术已成为可再生能源领域的重要组成部分,被广泛应用于家庭和工业领域。

在光伏发电系统中,电子与控制系统的设计起着至关重要的作用。

本文将探讨光伏发电系统电子与控制系统的设计要点。

一、光伏发电系统的基本原理在了解光伏发电系统的电子与控制系统设计之前,我们首先需要了解光伏发电系统的基本原理。

光伏发电系统通过光伏组件将太阳能转换为直流电能,然后通过电子与控制系统将其适配为可用的交流电能,并将其注入电网中供电使用。

二、电子与控制系统设计要点1. 太阳能光伏电池组件选择与配置在设计光伏发电系统的电子与控制系统时,首先需要选择合适的太阳能光伏电池组件。

根据系统的需求和实际光照条件,选择功率适当、效率高的光伏电池组件,并合理配置光伏组件的数量和布局。

2. 逆变器设计与选型逆变器是将光伏电池组件输出的直流电转换为可用的交流电的关键设备。

在设计逆变器时,需要考虑输出功率、效率、电压等因素,并选择适合的逆变器型号和技术。

3. 电池组设计在光伏发电系统中,电池组起到存储电能的作用,在夜间或光照不足时提供电力支持。

电子与控制系统设计时,需要考虑电池组的容量、充放电效率等因素,并合理配置光伏组件与电池组的接口。

4. 系统监控与故障诊断为了确保光伏发电系统的运行稳定和安全,电子与控制系统需要实现对系统运行状态的监控与故障诊断。

通过合适的传感器和监控装置,对光伏组件的发电功率、电池组的充放电状态等进行实时监测,并及时识别和处理系统故障。

5. 并网与离网控制光伏发电系统可以选择并网或离网运行模式。

而电子与控制系统设计需要考虑并网与离网切换的控制逻辑与策略,以确保系统的平稳运行和电网之间的安全连接。

三、可行性研究与系统优化在实际的光伏发电系统设计中,可行性研究与系统优化是必不可少的环节。

通过对系统的光照状况、负载需求、电网标准等进行综合分析和评估,确定电子与控制系统设计的参数和指标,并进行系统配置和优化。

分布式光伏发电系统的优化设计与控制

分布式光伏发电系统的优化设计与控制

分布式光伏发电系统的优化设计与控制随着能源需求的不断增长和环境保护意识的提高,分布式光伏发电系统作为一种清洁、可再生的能源选择,受到了广泛关注。

为了提高光伏发电系统的效率和可靠性,优化设计与控制成为关键问题。

本文将探讨分布式光伏发电系统的优化设计和控制原理,并介绍一些常见的优化方法和控制策略。

首先,光伏发电系统的优化设计主要包括组件选择和布局设计。

在组件选择方面,应根据实际情况选择高效率、高可靠性的光伏组件,并考虑光伏组件的功率和输出电压的匹配。

此外,还需要考虑光伏阵列的布局设计,以确保光照均匀分布在整个阵列上,避免部分组件的阴影对整个系统的影响。

其次,光伏发电系统的电路设计也是优化的关键。

在电路设计方面,应合理选择逆变器和变压器等设备,以提高能量的传输效率。

此外,还需要考虑电路的损耗和电压稳定性等因素,选择合适的电线和连接器,以确保光伏发电系统的效率和可靠性。

光伏发电系统的控制策略也是优化设计的重要内容。

一种常见的控制策略是最大功率点追踪(MPPT)算法。

该算法根据光伏阵列的实时输出电压和电流信息,调整光伏发电系统的工作点,以使其输出功率达到最大值。

常用的MPPT算法包括P&O算法、希尔伯特-赫尔曼算法等,可以根据实际情况选择合适的算法。

此外,还可以采用功率平衡控制策略来优化光伏发电系统的输出功率。

功率平衡控制策略是通过合理配置光伏阵列中的组件,使各个组件的输出功率均匀分布,以提高整个阵列的效率。

常用的功率平衡控制策略包括串并联控制、组件旋转等,可以根据实际情况选择合适的策略。

此外,光伏发电系统的安全性和可靠性也需要优化设计。

在安全性方面,应根据国家和地方的相关标准,选择符合要求的光伏组件和设备,并合理设计电路和接地系统,以确保系统运行的安全性。

在可靠性方面,应采用合适的组件和设备,进行定期维护和检修,及时处理故障和异常,以提高系统的可靠性和稳定性。

综上所述,分布式光伏发电系统的优化设计与控制是提高系统效率和可靠性的关键。

相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

编号淮安信息职业技术学院毕业论文题目光伏发电系统控制系统设计学生姓名***学号****系部电气工程系专业机电一体化班级*****指导教师【***】【讲师】顾问教师二〇一二年十月摘要进入二十一世纪,人类面临着实现经济和社会可持续大战的重大挑战,而能源问题日益严重,一方面是常规能源的缺乏,另一方面石油等能源的开发带来一系列的问题,如环境污染,温室效应等。

人类需要解决能源问题,实现可持续发展,只能依靠科技进进步,大规模开发利用可再生能源和新能源。

太阳能是一种有前途的新型能源,具有永久性、清洁型和灵活性三大优点。

太阳能电池寿命长,只要有太阳在,太阳能电池就可以一次投资而长期使用;与火力发电、核能发电相比,太阳能电池不会引起环境污染问题;光伏发电系统可以大中小并举,大到百万千瓦的中型电站,小到只供一户用的太阳能电池组,而且还缓解了目前能源危机与环境危机,只是其它电源无法比拟。

关键词:太阳能供电系统蓄电池逆变目录编号 ..................................................................................................................... 错误!未指定书签。

摘要 ................................................................................................................. 错误!未指定书签。

目录 ............................................................................................................. 错误!未指定书签。

第一章绪论 ................................................................................................... 错误!未指定书签。

光伏发电控制系统简介 ........................... 错误!未指定书签。

问题的提出 ..................................... 错误!未指定书签。

本课题设计的主要目的和意义 ..................... 错误!未指定书签。

本课题设计的主要内容 ........................... 错误!未指定书签。

第二章可编程控制器()基础知识 ............................................................. 错误!未指定书签。

可编程控制器() ............................... 错误!未指定书签。

的定义......................................... 错误!未指定书签。

的特点......................................... 错误!未指定书签。

的简介及模块................................... 错误!未指定书签。

第三章系统硬件设计 ..................................................................................... 错误!未指定书签。

光伏供电装置................................... 错误!未指定书签。

光伏供电系统 ................................... 错误!未指定书签。

基于的硬件电路设计............................. 错误!未指定书签。

基于的硬件电路设计............................. 错误!未指定书签。

第四章系统软件设计 ..................................................................................... 错误!未指定书签。

主程序设计..................................... 错误!未指定书签。

子程序设计..................................... 错误!未指定书签。

监控界面的设计................................. 错误!未指定书签。

第五章系统调试 ............................................................................................... 错误!未指定书签。

调试主要内容................................... 错误!未指定书签。

调试结果 ....................................... 错误!未指定书签。

第六章总结与展望 ........................................................................................... 错误!未指定书签。

总结........................................... 错误!未指定书签。

展望........................................... 错误!未指定书签。

致谢 ................................................................................................................. 错误!未指定书签。

参考文献 ............................................................................................................. 错误!未指定书签。

附录:光伏发电控制系统程序 ......................................................................... 错误!未指定书签。

第一章绪论光伏发电控制系统简介光伏发电是当前利用新能源的主要方式之一,光伏并网发电是光伏发电的发展趋势。

光伏并网发电的主要问题是提高系统中太阳能电池阵列的工作效率和整个系统的工作稳定性,实现并网发电系统输出的交流正弦电流与电网电压同频同相。

最大功率点跟踪是太阳能光伏发电系统中的重要技术,它能充分提高光伏阵列的整体效率。

在确定的外部条件下,随着负载的变化,太阳能电池的输出功率也会变化,但始终存在一个最大功率点。

当工作环境变化时,特别是日光照度和结温变化时,太阳能电池的输出特性也随之变化,且太阳能电池输出特性的变化非常复杂。

目前太阳能光伏发电系统转换效率较低且价格昂贵,因此,使用最大功率点跟踪技术提高太阳能电池的利用效率,充分利用太阳能电池的转换能量,应是光伏系统研究的一个重要方向。

随着人类社会的发展,能源的消耗量正在不断增加,世界上的化石能源总有一天将达到极限。

同时,由于大量燃烧矿物能源,全球的生态环境日益恶化,对人类的生存和发展构成了很大的威胁。

在这样的背景下,太阳能作为一种巨量的可再生能源,引起了人们的重视,各国政府正在逐步推动太阳能光伏发电产业的发展。

而在我国,光伏系统的应用还刚刚起步,市场状况尚不明朗。

针对这方面的空白,本文着重于今后发展前景广阔的光伏并网系统,通过对国内外市场和技术的调研,分析了目前光伏市场发展的瓶颈并预测了未来光伏发电的发展前景。

相信作为当今发展最迅速的高新技术之一,太阳能光伏发电技术,特别是光伏并网发电技术将为今后的电力工业以及能源结构带来新的变化。

问题的提出光伏发电市场开发的主要问题是太阳能电池太贵,也就是说太阳能电池的生产陈本偏高。

在光伏发电系统中,太阳能电池的价格要占到整个系统价格的~,如果选用价格较贵的全密封免维护蓄电池的话,太阳能电池的价格仍要占到整个系统价格的。

可见太阳能电池售价的高低是影响光伏发电系统价格的关键。

光伏发电的平衡系统(包括:蓄电池、逆变器、控制器等)。

撇开蓄电池不谈,中国在专用控制器、逆变器及专用直流灯具等方面的配套能力一直很差,主要表现如下几个方面:1、尚未形成规模生产;2、缺乏统一的质量标准,没有权威的质量检测中心;3、成本高,质量差;4、产品开发跟不上市场需求。

中国在光伏发电系统部件水平以及光伏平衡系统的效率和成本方面与国外有着较大差距,应予以充分重视,并迎头赶上。

本课题设计的主要目的和意义设计目的人们对安全,清洁,高效能源的需求日益增加。

且能源问题日益成为制约国际社会经济发展的瓶颈。

为此,越来越多的国家开始实行“阳光计划”,开发太阳能资源,为了能够进一步充分利用太阳能效率,光伏材料的研究开发就迫在眉睫。

研究意义利用太阳能光伏发电是能源利用不可逆的潮流。

当前世界光伏技术及应用材料的飞速发展光电材料成本不断下降,光电转换效率升高,太阳能光伏发电建会越来越来显现出优越性。

、太阳能作为一种新型的绿色可再生能源与其他新能源相比是最理想的可再生能源。

、储量丰富且分布广泛。

、清洁性和经济性。

本课题设计的主要内容本文根据型风光互补发电实训系统,针对光伏这一工艺过程较全面地阐述了其控制系统的具体实现过程。

具体内容如下:、明确光伏发电工艺过程和控制要求、光伏控制系统的设计)硬件设计()系统配置与选型,确定总体设计方案()选择由光伏电源控制单元、光伏输出显示单元、触摸屏、光伏供电控制单元、控制单元、接口单元、西门子、继电器组、接线排、蓄电池组、可调电阻、断路器、开关电源、网孔架等组成)软件设计()确定软件设计流程()程序设计、采用触摸屏技术实现实时监控功能。

第二章可编程控制器()基础知识可编程控制器()世纪年代,当时的工业控制主要是以继电器——接触器组成的控制系统。

而其系统存在着设备体积大,调试维护工作量大,通用、灵活性差,可靠性低,功能简单,不具体现现代工业控制所需要的数据通信、网络控制等功能。

年,美国通用汽车制造公司()为了适应汽车型号的不断翻新,试图寻找一种新型的工业控制器,以解决继电器——接触器控制系统普遍存在的问题。

相关文档
最新文档
