小直流电机调速实验

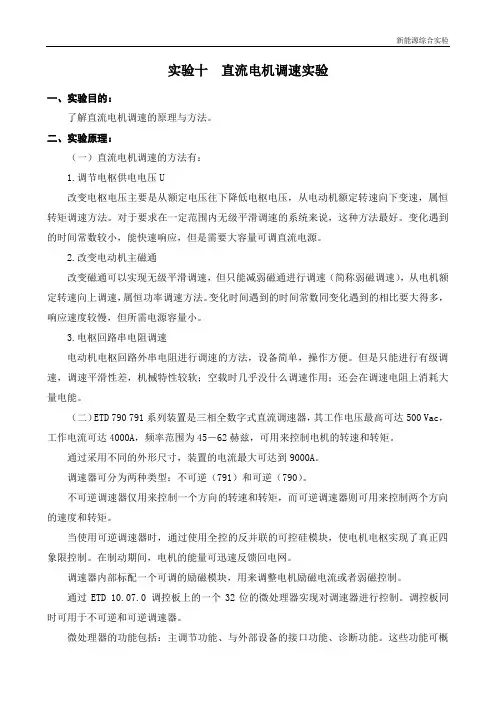

实验十 直流电机调速实验
实验十直流电机调速实验一、实验目的：了解直流电机调速的原理与方法。
二、实验原理：（一）直流电机调速的方法有：1.调节电枢供电电压U改变电枢电压主要是从额定电压往下降低电枢电压，从电动机额定转速向下变速，属恒转矩调速方法。
对于要求在一定范围内无级平滑调速的系统来说，这种方法最好。
变化遇到的时间常数较小，能快速响应，但是需要大容量可调直流电源。
2.改变电动机主磁通改变磁通可以实现无级平滑调速，但只能减弱磁通进行调速（简称弱磁调速），从电机额定转速向上调速，属恒功率调速方法。
变化时间遇到的时间常数同变化遇到的相比要大得多，响应速度较慢，但所需电源容量小。
3.电枢回路串电阻调速电动机电枢回路外串电阻进行调速的方法，设备简单，操作方便。
但是只能进行有级调速，调速平滑性差，机械特性较软；空载时几乎没什么调速作用；还会在调速电阻上消耗大量电能。
（二）ETD 790 791系列装置是三相全数字式直流调速器，其工作电压最高可达500 Vac，工作电流可达4000A，频率范围为45－62赫兹，可用来控制电机的转速和转矩。
通过采用不同的外形尺寸，装置的电流最大可达到9000A。
调速器可分为两种类型：不可逆（791）和可逆（790）。
不可逆调速器仅用来控制一个方向的转速和转矩，而可逆调速器则可用来控制两个方向的速度和转矩。
当使用可逆调速器时，通过使用全控的反并联的可控硅模块，使电机电枢实现了真正四象限控制。
在制动期间，电机的能量可迅速反馈回电网。
调速器内部标配一个可调的励磁模块，用来调整电机励磁电流或者弱磁控制。
通过ETD 10.07.0 调控板上的一个32位的微处理器实现对调速器进行控制。
调控板同时可用于不可逆和可逆调速器。
微处理器的功能包括：主调节功能、与外部设备的接口功能、诊断功能。
这些功能可概括为：各种输入/输出信号，可进行自由组态；PID（三项控制器）速度环调节器；电流预控控制器，自动计算电机电阻，电感；辅助PID功能块，可自由配置；2层保护（报警与警告）；控制面板可以自由配置参数，监视变量；通过RS232、RS422和RS485串行口实现的外部通信功能；内嵌CAN现场总线，且可通过不同的模块选择不同的现场总线。
直流电动机启动、调速控制电路实验
实验题目类型：设计型《电机与拖动》实验报告实验题目名称：直流电动机启动、调速控制电路实验室名称：电机及自动控制实验组号：X组指导教师：XXX报告人：XXX 学号：XXXXXXXXX 实验地点：XXXX 实验时间：20XX年XX月X日指导教师评阅意见与成绩评定一、实验目的掌握直流电动机电枢电路串电阻起动的方法；掌握直流电动机改变电枢电阻调速的方法；掌握直流电动机的制动方法；二、实验仪器和设备验内容（1）电动机数据和主要实验设备的技术数据四、实验原理直流电动机的起动：包括降低电枢电压起动与增加电枢电阻起动，降低电枢电压起动需要有可调节电压的专用直流电源给电动机的电枢电路供电，优点是起动平稳，起动过程中能量损耗小，缺点是初期投资较大；增加电枢电阻起动有有级（电机额定功率较小）、无极（电机额定功率较大）之分。
是在起动之前将变阻器调到最大，再接通电源，随着转速的升高逐渐减小电阻到零。
直流电动机的调速：改变Ra、Ua和∅中的任意一个使转子转速发生变化。
直流电动机的制动：使直流电动机停止转动。
制动方式有能耗制动：制动时电源断开，立即与电阻相连，使电机处于发电状态，将动能转化成电能消耗在电路内。
反接制动：制动时让E与Ua的作用方向一致，共同产生电流使电动机转换的电能与输入电能一起消耗在电路中。
回馈制动：制动时电机的转速大于理想空转，电机处于发电状态，将动能转换成电能回馈给电网。
五、实验内容（一）、实验报告经指导教师审阅批准后方可进入实验室实验（二）、将本次实验所需的仪器设备放置于工作台上并检查其是否正常运行，检验正常后将所需型号和技术数据填入到相应的表内（若是在检验中发现问题要及时调换器件）（三）、按实验前准备的实验步骤实验直流电动机的起动1、取来本次试验所用器件挂置在实验工作台上2、在试验台无电的前提下，按照实验原理图接线3、请老师查看接线，待老师检查所接线路无误、批准后执行以下操作4、用万用表检查线路的通断（三相可调变阻器），检查无误后方可通电5、按动电源总开关，将电源控制屏上的直流电压调制220V左右6、按下“启动”按钮，便接通了直流电源7、搬动励磁、电枢电源按钮，直流电机启动8、逐渐减少R1阻值，电动机达到额定转速（也可通过调节R1来进行调速）9、搬动励磁电源按钮，直流电机能耗制动停车，收线，整理试验台R2直流电动机的起动、调速、制动原理图直流电动机的起动、调速、制动接线图若在实验中发现问题及时的找出问题的原因，排查问题后方可继续进行试验三相可调变阻器的检查：将其与直流电源接通，串入直流电流表，并入直流电压表。
双闭环直流调速实验报告
双闭环直流调速实验报告双闭环直流调速实验报告引言：直流电机作为一种常见的电动机类型，广泛应用于工业生产和日常生活中。
为了提高直流电机的调速性能，双闭环直流调速系统应运而生。
本实验旨在通过搭建双闭环直流调速系统，对其性能进行测试和评估。
一、实验目的本实验的主要目的是研究和掌握双闭环直流调速系统的工作原理和性能特点，具体包括以下几个方面：1. 了解双闭环直流调速系统的组成和工作原理；2. 掌握双闭环直流调速系统的参数调节方法；3. 测试和评估双闭环直流调速系统的调速性能。
二、实验原理双闭环直流调速系统由速度环和电流环组成，其中速度环负责控制电机的转速，电流环负责控制电机的电流。
具体工作原理如下：1. 速度环：速度环通过测量电机的转速，与给定的转速进行比较，计算出转速误差，并将误差信号经过PID控制器进行处理，最终输出控制信号给电流环。
2. 电流环：电流环通过测量电机的电流，与速度环输出的控制信号进行比较，计算出电流误差，并将误差信号经过PID控制器进行处理，最终输出控制信号给电机。
三、实验步骤1. 搭建实验平台：将直流电机与电机驱动器连接，并将驱动器与控制器相连。
2. 参数设置：根据实验要求，设置速度环和电流环的PID参数。
3. 测试电机转速：给定一个转速值，观察电机的实际转速是否与给定值一致。
4. 测试电机负载：通过改变电机负载，观察电机的转速是否能够稳定在给定值附近。
5. 测试电机响应时间：通过改变给定转速，观察电机的响应时间，并记录下来。
6. 测试电流控制性能：通过改变电机负载，观察电机电流的变化情况，并记录下来。
四、实验结果与分析1. 电机转速测试结果表明，双闭环直流调速系统能够准确控制电机的转速，实际转速与给定值之间的误差较小。
2. 电机负载测试结果表明，双闭环直流调速系统能够在不同负载下保持电机的转速稳定，具有较好的负载适应性。
3. 电机响应时间测试结果表明，双闭环直流调速系统的响应时间较短，能够快速响应给定转速的变化。
直流电动机实验报告
直流电动机实验报告电机实验报告课程名称：______电机实验_________指导老师：___ _____成绩：__________________实验名称：_______直流并励电动机___________实验类型：________________同组学生姓名：一、实验目的和要求1.掌握用实验方法测取直流并励电机的工作特性和机械特性。
2.掌握直流并励电机的调速方法。
二、主要仪器设备D17直流并励电动机，测功机，实验工作台三、实验步骤与内容1.记录名牌数据：额定电压220V，额定电流1.1A，额定功率185W，额定转速1600r/min，额定励磁电流 <0.16A特性和机械特性<1> 电动机启动前，将R1最大，Rf调至最小，测功机常规负载旋钮调至零，直流电压调至零，各个测量表均调至最大量程处。
<2> 接通实验电路，将直流电压源调至25伏左右，在电动机转速较慢的情况下，判断其转向是否与测功机上箭头所示方向一致。
若不一致，则将电枢绕组或励磁绕组反接。
<3> 将R1调至零，调节直流电压源旋钮，使U=220V，转速稳定后将测功机转矩调零。
同时调节直流电源旋钮，测功机的加载旋钮和电动机的磁场调节电阻Rf，使U=UN=220V，I=IN=1.1A，n=nN=1600r/min，记录此时励磁电流If，即为额定励磁电流IfN。
<4> 在保持U=UN=220V，If=IfN=0.071A及R1=0不变的条件下，逐次减小电动机的负载，测取电动机输入电流I，转速n和测功机转矩M，其中必要测量额定点和空载点。
<5> 根据公式 P2=0.105*n*M2，P1=U*I η= P2/ P1*100% Ia=I-IfN, 计算出Ia、P2、η4.调速特性（1）改变电枢端电压的调速<1> 直流电动机启动后，将电枢调节电阻R1调至0，同时调节测功机、直流电源及电阻Rf，使U=UN=220V，M2=500mN.m，If=IfN=0.071A<2> 保持此时的M2和If=IfN，逐次增加R1的阻值,即降低电枢两端的电压Ua，测取Ua，n, I （2）改变励磁电流的调速<1> 直流电动机启动后，将电阻R1和Rf调至0，同时调节测功机、直流电源，使电动机U=UN=220V，M2=500mN.m。
小直流电机调速实验报告
小直流电机调速实验报告【前言】小直流电机调速是电动机控制的基础，也是电力电子技术中的一个重要实验项目，本实验通过对小直流电动机调速系统的搭建和调试，了解电力电子技术在电动机控制中的应用，提高学生对电动机控制的认识和理解。
【实验目的】1. 熟悉小直流电动机的电路结构和性能特点；2. 掌握控制小直流电机转速的方法；3. 学会使用单相可控硅控制直流电机；4. 掌握直流电动机调速原理及其控制策略；5. 了解直流电动机调速系统的工作流程和控制方法。
1. 小直流电机2. 可控硅触发电路3. 脉冲宽度调制器(PWM)模块4. 直流电源5. 数字万用表小直流电动机调速的基本原理是通过改变电动机的电压和电流来改变转速，实现精度调速。
当调整电动机电源的电压时，电动机转速会相应地变化。
可控硅是被广泛应用的电力半导体器件之一，使用可控硅控制电动机启动和停止，可以实现对电动机的精确控制。
触发电路通过贝尔定律、黎曼和华氏定理结合可控硅的工作原理将正弦波信号转换成脉冲波信号，从而使可控硅转导角度和电流变化。
PWM模块控制可控硅导通时间，间断时间和工作周期，从而实现电机转速的精确调节。
1. 搭建电路：将可控硅触发电路和小直流电动机连接到直流电源上；2. 打开电源开关，将电压调节到合适的值；3. 启动可控硅触发电路，使电机开始运转；4. 使用数字万用表，测量电机运转的转速，记录结果；5. 按照实验要求，改变PWM模块的各种参数，观察电动机转速的变化；6. 记录实验过程和结果，写出实验报告。
【实验结果与分析】通过实验，成功地搭建了小直流电动机调速系统，实现了对电机的转速精确控制。
在调节可控硅导通角度的过程中，电机转速随着导通角度的变化而发生变化，证明控制电机转速的方法是可行的。
在调节PWM模块参数的过程中，也可以看到电机转速的变化。
实验结果表明，小直流电动机调速采用可控硅和PWM模块控制，可以实现高精度、高效率的电机转速调节。
【结论】【改进方向】本实验中使用的是单相可控硅，受限于控制系统的复杂度和硬件成本，只能实现单向控制，控制效果相对较差。

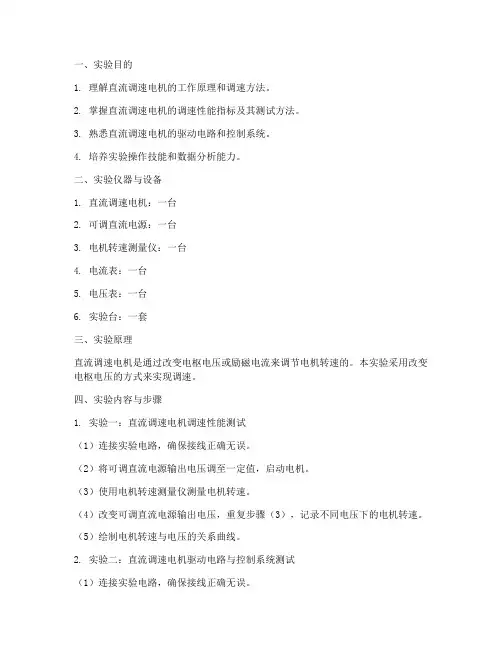

直流调速电机实验报告
一、实验目的1. 理解直流调速电机的工作原理和调速方法。
2. 掌握直流调速电机的调速性能指标及其测试方法。
3. 熟悉直流调速电机的驱动电路和控制系统。
4. 培养实验操作技能和数据分析能力。
二、实验仪器与设备1. 直流调速电机：一台2. 可调直流电源：一台3. 电机转速测量仪：一台4. 电流表：一台5. 电压表：一台6. 实验台：一套三、实验原理直流调速电机是通过改变电枢电压或励磁电流来调节电机转速的。
本实验采用改变电枢电压的方式来实现调速。
四、实验内容与步骤1. 实验一：直流调速电机调速性能测试（1）连接实验电路，确保接线正确无误。
（2）将可调直流电源输出电压调至一定值，启动电机。
（3）使用电机转速测量仪测量电机转速。
（4）改变可调直流电源输出电压，重复步骤（3），记录不同电压下的电机转速。
（5）绘制电机转速与电压的关系曲线。
2. 实验二：直流调速电机驱动电路与控制系统测试（1）连接实验电路，确保接线正确无误。
（2）启动电机，观察电机正反转及转速。
（3）调整驱动电路中的PWM波占空比，观察电机转速变化。
（4）改变PWM波频率，观察电机转速变化。
（5）绘制电机转速与PWM波占空比、频率的关系曲线。
五、实验结果与分析1. 实验一结果分析根据实验一的数据，绘制电机转速与电压的关系曲线。
分析曲线，得出以下结论：（1）电机转速与电枢电压成正比关系。
（2）电机转速存在最大值和最小值，分别为电机空载转速和堵转转速。
2. 实验二结果分析根据实验二的数据，绘制电机转速与PWM波占空比、频率的关系曲线。
分析曲线，得出以下结论：（1）电机转速与PWM波占空比成正比关系。
（2）电机转速与PWM波频率成反比关系。
（3）PWM波频率过高或过低都会导致电机转速不稳定。
六、实验总结1. 通过本次实验，掌握了直流调速电机的工作原理和调速方法。
2. 熟悉了直流调速电机的调速性能指标及其测试方法。
3. 掌握了直流调速电机的驱动电路和控制系统。
PWM直流电机调速实验报告
直流电机PWM调速模块由测速电路和PWM调速电路两部分组成。模块的电源由接口总线引入。本模块使用的电机为5V直流电机。
1）电机测速部分
①直流电机测速原理介绍
电机测速部分由光电开关完成，电机带动一个周边均匀分布圆孔的金属圆盘，当电机转动时，圆盘跟着一起转动。光源发出的光通过圆孔照射到光电器件上，当圆孔随着电机轴转动时，光电开关可以输出和圆孔数目相同的脉冲，从而测得转速。
3.观察直流电机转速，一段时间后控制在程序设定的值30转/S的左右。
三、实验原理图
四、实验原理
1.PWM的调速原理
PWM调速是通过改变输出脉冲的占空比，从而改变电机转速的一种调速方法。PWM调速分为单极性和双极性两种。在单极性方式下，电机的转动方向不变，改变的只是转速；而在双极性方式下，电机的转动方向和转速都是可变的。本实验是单极性控制，其基本原理如下：
shortdelay(PWMH);
PWM=0;//turn off电机
shortdelay(PWML);
}
}
五、实验结论及讨论
本实验成功实现了直流电机转速的控制，转速设定值为30r/s，通过数码管显示出当前转速，和设定值，利用脉宽调制原理对电机转速进行间接控制。
本实验实现了通过PWM方法使输出电压改变从而改变直流电机转速的目标，并且电机的转速可以显示出来。因此，本实验既达到了动态调节电机转速，又实现了实时检测电机运转情况。
机电一体化实验报告
题目：
PWM直流电机调速实验
学生姓名：
学号：
指导教师：
张友旺
学院：
机电工程学院
专业班级：
机械1604班
日期2019年12月
直流电机调速系统实验
第一章直流电机调速系统实验实验一单闭环不可逆直流调速系统实验一、实验目的(1)了解单闭环直流调速系统的原理、组成及各主要单元部件的原理。
(2)掌握晶闸管直流调速系统的一般调试过程。
(3)认识闭环反馈控制系统的基本特性。
二、实验所需挂件及附件三、实验线路及原理为了提高直流调速系统的动静态性能指标，通常采用闭环控制系统(包括单闭环系统和多闭环系统)。
对调速指标要求不高的场合，采用单闭环系统，而对调速指标较高的则采用多闭环系统。
按反馈的方式不同可分为转速反馈，电流反馈，电压反馈等。
在单闭环系统中，转速单闭环使用较多。
在本装置中，转速单闭环实验是将反映转速变化的电压信号作为反馈信号，经“转速变换”后接到“速度调节器”的输入端，与“给定”的电压相比较经放大后，得到移相控制电压U ct，用作控制整流桥的“触发电路”，触发脉冲经功放后加到晶闸管的门极和阴极之间，以改变“三相全控整流”的输出电压，这就构成了速度负反馈闭环系统。
电机的转速随给定电压变化，电机最高转速由速度调节器的输出限幅所决定，速度调节器采用P（比例）调节对阶跃输入有稳态误差，要想消除上述误差，则需将调节器换成PI(比例积分)调节。
这时当“给定”恒定时，闭环系统对速度变化起到了抑制作用，当电机负载或电源电压波动时，电机的转速能稳定在一定的范围内变化。
在电流单闭环中，将反映电流变化的电流互感器输出电压信号作为反馈信号加到“电流调节器”的输入端，与“给定”的电压相比较，经放大后，得到移相控制电压U ct，控制整流桥的“触发电路”，改变“三相全控整流”的电压输出，从而构成了电流负反馈闭环系统。
电机的最高转速也由电流调节器的输出限幅所决定。
同样，电流调节器若采用P（比例）调节，对阶跃输入有稳态误差，要消除该误差将调节器换成PI(比例积分)调节。
当“给定”恒定时，闭环系统对电枢电流变化起到了抑制作用，当电机负载或电源电压波动时，电机的电枢电流能稳定在一定的范围内变化。
直流电机实验
电机学实验一直流电机实验1实验目的: 理解掌握直流机发电、电动工作特性。
2实验电路:图 1 直流电机实验系统结构图3 实验内容与步骤3.1系统基本连接与参数调节--由教师完成:（1）连接电路实线部分。
直流机按正转接线, 交流机按反转接线。
（2）电流调节器调最大Uc为1V。
调电流反馈: Ui/Ia=2V/0.5A。
（3）直流稳压源限流值调到1.5A。
3.2直流机发电实验--交流机作同步恒速运行, 驱动直流机发电, 电流闭环控制整流调压器吸收其电流。
3.2.1实验准备(1) 完成直流机电枢回路、励磁回路连接, 励磁开关Kf断开, RA.RB置最大。
（2）整流器：Uct只接电流调节器输出Uc！Ublf断开, 整流器先关闭。
（3）交流机RC调最大。
直流稳压源断开Kz, 通电调到Uz=15V。
（4）实验台通电。
（5）给定电路置“负”, 并调输出0V。
--注：电流调节器的运放“反相”, 故给定为负, 反馈为正3.2.2 启动交流机（1）接通主电路。
（2）减RC起动交流机反转到~1000rpm, 接通直流稳压源Kz, RC回最大。
使交流机进入同步恒速（1500rpm）运行, 驱动直流机发电。
3.2.3直流发电机空载Uf-E特性（即if -φ磁化特性）实验断Kf使Uf=0, 测量记录对应的直流机剩磁发电电势E(｜Ua｜)。
接通Kf后调RA+RB使Uf= 90, 160, 220V。
测量记录E。
3.2.4 直流发电机负载特性实验--用电流闭环恒定吸收直流机发电电流, 并转为交流功率送电网。
（1）调RA+RB保持励磁Uf=220V。
（2）测Ud应为负！(否则查改直流机电枢接线)。
整流器Ubf接通, 允许其工作。
（3）加负载: 用负给定电位器调-Ui*到Ia=（0）, 0.3, 0.6A, 测量记录Ia、Ua。
*(4) 可用RA+RB降Uf=200V, 测量记录Ia、Ua—观察电流环恒流效果。
(5) 停车：先用-Ui*减Ia到0, 再断开Kz, 电机停车后断主电路。
电机调速实验报告
电机调速实验报告电机调速实验报告引言：电机调速是现代工业中常见的控制技术，它在各种机械设备中起着至关重要的作用。
本实验旨在通过对电机调速实验的研究，深入了解电机调速的原理和方法，并通过实际操作验证其有效性。
一、实验目的本实验的主要目的是研究电机调速的原理和方法，通过实际操作验证电机调速的效果。
具体目标如下：1. 了解电机调速的基本原理和分类；2. 掌握电机调速的常用方法和技术；3. 进行电机调速实验，验证调速效果；4. 分析实验结果，总结电机调速的优缺点。
二、实验原理1. 电机调速的基本原理电机调速是通过改变电机输入电压、电流或频率等参数，来调整电机的转速。
根据电机调速的原理，可以将电机调速方法分为电压调速、电流调速、频率调速和转子电阻调速等。
2. 电机调速的分类根据电机调速的分类，可以将其分为感应电动机调速、直流电动机调速和步进电动机调速等。
每种调速方法都有其适用的场景和优缺点。
三、实验步骤1. 准备工作在实验开始前，需要准备好实验所需的设备和材料，包括电机、电源、电压表、电流表等。
2. 实验操作（1）连接电路将电源与电机连接，并通过电压表和电流表测量电机的输入电压和电流。
（2）调整电压通过调节电源的输出电压，改变电机的输入电压，观察电机的转速变化。
（3）调整电流通过调节电源的输出电流，改变电机的输入电流，观察电机的转速变化。
（4）调整频率通过调节电源的输出频率，改变电机的输入频率，观察电机的转速变化。
（5）调整转子电阻通过改变电机转子电阻的大小，来调整电机的转速，观察电机的转速变化。
四、实验结果与分析通过实验操作，我们观察到电机调速的效果。
在调整电压、电流、频率和转子电阻的过程中，电机的转速发生了相应的变化。
通过分析实验结果，我们可以得出以下结论：1. 电压调速：电压的增加会提高电机的转速，但过高的电压可能会损坏电机。
2. 电流调速：电流的增加会提高电机的转速，但过高的电流可能会导致电机过载。
直流电机PWM调速
直流电机转速的PWM控制测速王鹏辉姬玉燕摘要本设计采用PWM的控制原理来完成对直流电机的正转、反转以及其加速、减速过程的控制，在此过程中是通过单片机的定时器加上中断的方式产生不同时长的高低电压脉冲信号来完成。
并通过霍尔传感器对直流电机的转速进行测定，最后将实时测定的转速数值1602液晶屏上。
关键词：PWM控制直流电机霍尔传感器 1602液晶显示屏 L298驱动一、设计目的：了解直流电机工作原理，掌握用单片机来控制直流电机系统的硬件设计方法，熟悉直流电机驱动程序的设计与调试，能够熟练应用PWM方法来控制直流电机的正反转和加减速，提高单片机应用系统设计和调试水平。
1.1系统方案提出和论证转速测量的方案选择,一般要考虑传感器的结构、安装以及测速范围与环境条件等方面的适用性;再就是二次仪表的要求,除了显示以外还有控制、通讯和远传方面的要求。
本说明书中给出两种转速测量方案，经过我和伙伴查资料、构思和自己的设计，总体电路我们有两套设计方案，部分重要模块也考虑了其它设计方法，经过分析，从实现难度、熟悉程度、器件用量等方面综合考虑，我们才最终选择了一个方案。
下面就看一下我们对两套设计方案的简要说明。
1.2 方案一：霍尔传感器测量方案霍尔传感器是利用霍尔效应进行工作的？其核心元件是根据霍尔效应原理制成的霍尔元件。
本文介绍一种泵驱动轴的转速采用霍尔转速传感器测量。
霍尔转速传感器的结构原理图如图3.1, 霍尔转速传感器的接线图如图3.2 。
传感器的定子上有2 个互相垂直的绕组A 和B, 在绕组的中心线上粘有霍尔片HA 和HB ,转子为永久磁钢,霍尔元件HA 和HB 的激励电机分别与绕组A 和B 相连,它们的霍尔电极串联后作为传感器的输出。
图3.1 霍尔转速传感器的结构原理图方案霍尔转速传感器的接线图缺点：采用霍尔传感器在信号采样的时候，会出现采样不精确，因为它是靠磁性感应才采集脉冲的，使用时间长了会出现磁性变小，影响脉冲的采样精度。
实验PWM电机调速实验报告
PWM电机调速班级：09应电（5）班姓名：学号：0906020122指导老师时间：2011年10月20日目录一、实验名称 (2)二、实验设计的目的和要求 (2)三、预习要求 (2)四、电路原理图 (4)五、电路工作原理 (4)六、 PCB图 (5)七、实验结果 (6)·八、实验中出现的问题以及解决方法 (13)九、实验心得 (13)十、参考文献 (14)十一、元件清单 (14)一、实验名称：PWM电机调速二、实验设计的目的和要求1）学习用LM339内部四个电压比较器产生锯齿波、直流电压、PWM脉宽；2）掌握脉宽调制PWM控制模式；3）掌握电子系统的一般设计方法；4）培养综合应用所学知识来指导实践的能力；5）掌握常用元器件的识别和测试，熟悉常用仪表，了解电路调试的基本方法进一步掌握制版、电路调试等技能。
三、预习要求3.1关于LM339器件的特点和一些参数图3-1 LM339管脚分配图1）电压失调小，一般是2mV；2）共模范围非常大，为0v到电源电压减1.5v；3）他对比较信号源的内阻限制很宽；4）LM339 vcc电压范围宽，单电源为2-36V，双电源电压为±1V-±18V；5）输出端电位可灵活方便地选用；6）差动输入电压范围很大，甚至能等于vcc。
3.2 分析PWM电机调速电路的系统组成原理，画出每一级电路输出的波形1）由1、6、7管脚构成的电压比较器，通过RC积分电路调节可调变阻器R5(203)，产生锯齿波图3-2 锯齿波2) 由8、9、14管脚构成的比较器，通过8管脚接入前一个比较器1管脚产生的锯齿波信号与调节R7(103)取样得到的9管脚电压做比较通过比较器14管脚输出的是PWM脉宽图3-3 脉冲波（pwm）3）PWM电机调速电路中有两个三极管，是具有耦合放大作用的4）另外电路中的输入4、5管脚和10、11管脚的两个电压比较器在整个电路中具有欠压保护和过流保护四、电路原理图图4-1 PWM电机调速原理图五、电路工作原理直流电机的PWM调速原理是通过调节驱动电压脉冲宽度的方式，并与电路中一些相应的储能元件配合，改变了输送到电枢电压的幅值，从而达到改变直流电机转速的目的。
直流电机PWM 调速实验报告
直流电机PWM调速实验报告学院:专业：机械设计制造及其自动化姓名：班级：学号：指导老师：直流电机PWM调速实验一、实验目的:1、掌握脉宽调制的方法；2、用程序实现脉宽调制，并对直流电机进行调速控制二、实验设备：PC机一台，单片机最小系统，驱动板，直流电机，连接导线等三、实验原理：1、PWM(Pulse Width Modulation)简称脉宽调制。
即，通过改变输出脉冲的占空比，实现对直流电机进行调速控制。
2、实验线路图：四、实验内容：1、利用实验时提供的单片机应用系统及直流电机驱动电路板，编制控制程序，实现直流电机PWM调速控制。
2、连接实验电路，观察PWM调控速度控制，实现的加速、减速等调速控制。
五、实验步骤：1、按系统电路图连线，调试完成；2、开启单片机，按下键盘启动按钮，电机正常旋转；3、按动键盘加速、减速、正转、反转、停止按键，分别实现预定功能。
4、实验完成，收拾实验器械，整理。
六、实验程序：#include<reg51.h>#define TH0_TL0 (65536-1000)//设定中断的间隔时长unsigned char count0 = 50;//低电平的占空比unsigned char count1 = 0;//高电平的占空比bit Flag = 1;//电机正反转标志位,1正转，0反转sbitKey_add=P2 ^ 0; //电机减速sbitKey_dec=P2 ^ 1; //电机加速sbitKey_turn=P2 ^ 2; //电机换向sbit PWM1=P2^6;//PWM 通道1，反转脉冲sbit PWM2=P2^7;//PWM 通道2，正转脉冲unsigned char Time_delay;/************函数声明**************/void Delay(unsigned char x);voidMotor_speed_high(void);voidMotor_speed_low(void);voidMotor_turn(void);void Timer0_init(void);/****************延时处理**********************/void Delay(unsigned char x){Time_delay = x;while(Time_delay != 0);//等待中断，可减少PWM输出时间间隔}/*******按键处理加pwm占空比，电机加速**********/voidMotor_speed_high(void)//{if(Key_add==0)Delay(10);if(Key_add==0){count0 += 5;if(count0 >= 100){count0 = 100;}}while(!Key_add);//等待键松开}}/******按键处理减pwm占空比，电机减速*****/ voidMotor_speed_low(void){if(Key_dec==0){Delay(10);if(Key_dec==0){ count0 -= 5;if(count0 <= 0){count0 = 0; }}while(!Key_dec );}}/************电机正反向控制**************/ voidMotor_turn(void){if(Key_turn == 0){Delay(10);if(Key_turn == 0){Flag = ~Flag; }while(!Key_turn);}/***********定时器0初始化***********/void Timer0_init(void){TMOD=0x01; //定时器0工作于方式1TH0=TH0_TL0/256;TL0=TH0_TL0%256;TR0=1;ET0=1;EA=1;}/*********主函数********************/void main(void){Timer0_init();while(1){Motor_turn();Motor_speed_high();Motor_speed_low();}}/**************定时0中断处理******************/ void Timer0_int(void) interrupt 1 using 1{TR0 = 0;//设置定时器初值期间，关闭定时器TL0 = TH0_TL0 % 256;TH0 = TH0_TL0 / 256 ;//定时器装初值TR0 = 1;if(Time_delay != 0)//延时函数用{Time_delay--;}if(Flag == 1)//电机正转{ PWM1 = 0;if(++count1 < count0){PWM2 = 1;}elsePWM2 = 0;if(count1 >= 100){count1=0; }}else //电机反转{PWM2 = 0;if(++count1 < count0){ PWM1 = 1;}else PWM1 = 0;if(count1 >= 100){ count1=0;}七、实验心得：此次实验，不仅锻炼了我们的独立思考和动手能力。
直流电机如何调速以及直流电机调速方法
直流电机调速，往往说的是他励有刷直流电机调速，根据直流电机的转速方程，转速n=(电枢电压U-电压电流Ia*内阻Ra)÷（常数Ce*气隙磁通Φ），因为电枢的内阻Ra非常小，所以电压电流Ia*内阻Ra≈0，这样转速n=(电枢电压U)÷（常数Ce*气隙磁通Φ），只要在气隙磁通Φ恒定下调整电枢电压U，就可以调整直流电机的转速n；或者在电枢电压U恒定下调整气隙磁通Φ，同样可以调整电机的转速n，前者叫恒转矩调速，后者称之为恒功率调速。
1直流电机恒转矩调速方式恒转矩模式下，要先保持气隙磁通Φ恒定，直流电机的定子和转子磁场是正交状态的，互相没有影响。
要保持Φ恒定，只要保证励磁线圈的电流稳定在一个值就可以了。
理论上给一个恒流源来控制励磁线圈的电流是比较完美的，但是因为电流源不好找，而一般给励磁线圈施加一个稳定的电压值，也可以近似让励磁电流稳定，进而让气隙磁通Φ恒定。
如果是永磁直流电机，用永磁铁来替代了励磁线圈，磁通是永久恒定的，所以不用操这个心了。
简单的调整电压，并不能满足负载波动比较厉害的场合，所以引进了串级调速系统，通过检测电机的电流和转速，分别弄出电流环内环和速度环外环了，使用PID算法，有效的满足了负载波动状况下的调速，让直流电机的调速工作特性非常“硬”，也就是最大转矩不会受到转速的波动而变化，实现了真正的恒扭矩输出。
这种调速方式，一直是交流调速系统的模仿对方，比如变频器矢量控制，就是模仿这种方式而实现的。
如果只用电流环内环，还可以直接控制电机输出一定的扭矩，满足不同的拉伸和卷曲等控制要求。
电枢电压控制，在晶闸管和IGBT这些没有被发明前，控制起来也不是容易的事情了，毕竟功率比较大，早期是通过一台发电机直流发电来控制的，通过调整发电机的磁通就可以控制发电机的输出电压，进而调整了电枢电压大小的。
在晶闸管可控硅被发明出来以后，通过给可控硅施加交流输入电压，利用移相触发技术控制可控硅的导通角，就可以把交流电整流成一定脉动的直流电，因为直流电机是大感性负载，脉动直流电会被大电感缓冲稳定下来。
基于工程设计的直流电机调速实验教学实践
基于工程设计的直流电机调速实验教学实践直流电机调速实验，听起来有点高大上对吧？其实吧，别看名字那么复杂，做起来其实没那么难，关键在于理解它的原理，能让你玩得像个高手一样。
我们平时接触到的各种电机，最常见的就是直流电机了。
像那些电动工具、玩具车，甚至一些小风扇，基本上都是靠它们来转的。
直流电机之所以受欢迎，不仅仅是因为它们工作起来高效，而且调速起来也是相当方便的，完全可以根据需求随时调整转速。
那咱们就来聊聊，如何在实验中设计一个简单又有效的直流电机调速系统，学会了，你也能玩得转哦。
咱们得说说实验的基本原理。
其实直流电机的工作原理不复杂，简单来说，电流通过电机的电枢绕组，电枢线圈与磁场之间的相互作用产生了力矩，这个力矩推动电机转动。
想要调节电机的转速，最直接的方法就是控制电机的供电电压。
嗯，没错，电压越大，转速越快，电压越小，转速就慢。
是不是很简单？可问题来了，如何稳定地控制这些电压呢？这里就需要用到调速装置了，像是调压器、电位器或者一些更高级的电子调速器，通常情况下，咱们在实验中会用到这些器材。
然后，你会发现，做这类实验的时候，光有这些原理和设备可不够，还得有一个清晰的设计思路。
你知道，实验就像做菜，材料有了，但要做出一道好菜，得有点“火候”。
设计一个直流电机调速系统，首先得考虑电路的稳定性。
千万别以为接个电就能顺利开工，很多时候，电流不稳定，电机转得也不顺畅，这样就不好玩了。
设计电路时，特别要留意电流的稳定，确保调速过程中，电机不会因为电压波动太大而出现抖动或者过热的情况。
调速实验中的另一个重点，就是如何通过实际操作来学习原理，培养解决问题的能力。
其实这种实验，不仅仅是为了让大家学会如何调节转速，更重要的是通过动手，培养大家对电机、电子设备和电路的理解。
光在书本上看再多，做一遍亲手操作，才算真懂。
要知道，理论再好，实际操作才是硬道理。
你看似已经弄明白了某个原理，但当你亲自去接电路的时候，才发现，嘿，原来调速器的接线顺序不能搞错！这些小问题，会让你更了解设备的性能和使用方法，也能提升你的动手能力。
直流电机实验报告
直流电机实验报告篇一：并励直流电机实验报告实验二直流并励电动机一.实验目的1.掌握用实验方法测取直流并励电动机的工作特性和机械特性。
2.掌握直流并励电动机的调速方法。
1.什么是直流电动机的工作特性和机械特性？答：工作特性：当U = UN， Rf + rf = C时，η, n ,T 分别随P2 变；机械特性：当U = UN， Rf + rf = C时， n 随 T 变；2.直流电动机调速原理是什么？答：由n=(U-IR)/Ceφ可知，转速n和U、I有关，并且可控量只有这两个，我们可以通过调节这两个量来改变转速。
即通过人为改变电动机的机械特性而使电动机与负载两条特性的交点随之改变，从而达到调速的目的。
二.预习要点三.实验项目1.工作特性和机械特性保持U=UN 和If =IfN 不变，测取n=f(Ia)及n=f(T2)。
2.调速特性(1)改变电枢电压调速保持U=UN 、If=IfN =常数，T2 =常数，测取n=f(Ua)。
(2)改变励磁电流调速保持U=UN，T2 =常数，R1 =0，测取n=f(If)。
(3)观察能耗制动过程四．实验设备及仪器1．MEL-I系列电机教学实验台的主控制屏。
2．电机导轨及涡流测功机、转矩转速测量（MEL-13）、编码器、转速表。
3．可调直流稳压电源（含直流电压、电流、毫安表）4．直流电压、毫安、安培表（MEL-06）。
5．直流并励电动机。
6．波形测试及开关板（MEL-05）。
S （2）测取电动机电枢电流Ia、转速n和转矩T2，共取数据7-8组填入表1-8中表1-8 U=UN=220V If=IfN=0.0748A Ka= Ω 2．调速特性（1）改变电枢端电压的调速表1-9 I（2）改变励磁电流的调速一7接线 f：直流电机电枢MEL-09） MEL-03中两Ω电阻并联。
刀双掷开关（MEL-05）六．注意事项1．直流电动机起动前, 测功机加载旋钮调至零. 实验做完也要将测功机负载钮调到零，否则电机起动时，测功机会受到冲击。
直流电机实验报告
直流电机实验报告篇一：并励直流电机实验报告实验二直流并励电动机一.实验目的1.掌握用实验方法测取直流并励电动机的工作特性和机械特性。
2.掌握直流并励电动机的调速方法。
1.什么是直流电动机的工作特性和机械特性？答：工作特性：当U = UN， Rf + rf = C时，η, n ,T 分别随P2 变；机械特性：当U = UN， Rf + rf = C时， n 随 T 变；2.直流电动机调速原理是什么？答：由n=(U-IR)/Ceφ可知，转速n和U、I有关，并且可控量只有这两个，我们可以通过调节这两个量来改变转速。
即通过人为改变电动机的机械特性而使电动机与负载两条特性的交点随之改变，从而达到调速的目的。
二.预习要点三.实验项目1.工作特性和机械特性保持U=UN 和If =IfN 不变，测取n=f(Ia)及n=f(T2)。
2.调速特性(1)改变电枢电压调速保持U=UN 、If=IfN =常数，T2 =常数，测取n=f(Ua)。
(2)改变励磁电流调速保持U=UN，T2 =常数，R1 =0，测取n=f(If)。
(3)观察能耗制动过程四．实验设备及仪器1．MEL-I系列电机教学实验台的主控制屏。
2．电机导轨及涡流测功机、转矩转速测量（MEL-13）、编码器、转速表。
3．可调直流稳压电源（含直流电压、电流、毫安表）4．直流电压、毫安、安培表（MEL-06）。
5．直流并励电动机。
6．波形测试及开关板（MEL-05）。
S （2）测取电动机电枢电流Ia、转速n和转矩T2，共取数据7-8组填入表1-8中表1-8 U=UN=220V If=IfN=0.0748A Ka= Ω 2．调速特性（1）改变电枢端电压的调速表1-9 I（2）改变励磁电流的调速一7接线 f：直流电机电枢MEL-09） MEL-03中两Ω电阻并联。
刀双掷开关（MEL-05）六．注意事项1．直流电动机起动前, 测功机加载旋钮调至零. 实验做完也要将测功机负载钮调到零，否则电机起动时，测功机会受到冲击。
直流脉宽调速实验报告
直流脉宽调速实验报告1．任务和意义：生产实习的主要任务是设计一个直流电动机的脉宽调速（直流PWM）驱动电源。
纵观运动控制的发展历史，交、直流两大电气传动并存于各个应用领域。
由于直流电机的调速性能和转矩控制性能好，20世纪30年代起就开始使用直流调速系统。
直流调速系统由最早的旋转变流机组控制，发展为用静止的晶闸管变流装置和模拟控制器实现调速，到现在由大功率开关器件组成的PWM电路实现数字化的调速，系统的快速性、可靠性、经济性不断提高，应用领域不断扩展。
尽管目前对交流系统的研究比较“热门”，但是其控制性能在某些方面还达不到直流PWM系统的水平。
直流PWM控制技术作为一门新型的控制技术，其发展潜力还是相当大的。
而且，直流PWM技术是电力电子领域广泛采用的各种PWM技术的典型应用和重要基础，掌握直流PWM技术对于学习和运用交流变频调速中SPWM技术有很大的帮助和借鉴作用。
2．设计内容：1）主电路的设计，器件的选型。
包括含整流变压器在内的整流电路设计和H桥可逆斩波电路的设计(要求采用IPM作为DC/DC变换的主电路，型号为PS21564)。
2）PWM控制电路的设计（指以SG3525为核心的脉宽调节电路）。
3）IPM接口电路设计（包括上下桥臂元件的开通延迟，及上桥臂驱动电源的自举电路）。
4）DC15V 控制电源的设计（采用LM2575系列开关稳压集成电路，直接从主电路的直流母线电压经稳压获得）。
2 主电路设计说明1．概述可逆PWM 变换器主电路的结构型式有H 型、T 型等类， H 型变换器，它是由四个功率场效应管和四个续流二极管组成的桥式电路。
H 型变换器在控制方式上分双极式、单极式和受限单极式三种,在此使用双极式H 型PWM 变换器。
二极管整流桥把输入的交流电变为直流电。
四只功率器件构成H 桥，根据脉冲占空比的不同，在直流电机上可得到＋或－的直流电压。
2．设计说明1）由于电源部分是交流电源，所以需要对电源进行整流，整流部分采用4个二极管集成在一起的整流桥模块，在电源交流的正负半周轮流导通，以达到整流的目的。
