石墨烯在元器件中应用
纳米科技中的石墨烯应用介绍
纳米科技中的石墨烯应用介绍石墨烯是一种由碳原子构成的二维晶体材料，厚度只有一个碳原子的厚度。
它具有许多独特的物理和化学特性，使其在纳米科技领域中应用广泛。
本文将介绍纳米科技中石墨烯的应用。
首先，石墨烯在电子器件方面有着重要的应用。
由于石墨烯具有高载流子迁移率、高电导率和高热导率等特性，它成为了制造晶体管、晶体管阵列和传感器等高性能电子器件的理想材料。
与传统的硅基材料相比，石墨烯的热稳定性更强，能够在更高的温度下工作。
此外，石墨烯还可以用于制造柔性电子器件，使得电子产品更加轻薄、柔韧。
其次，石墨烯在能源领域也有着诸多应用。
石墨烯作为一种高效导电材料，广泛应用于锂离子电池和超级电容器等能源存储装置中。
由于石墨烯具有大的比表面积和优异的电化学性能，能够提高能源存储装置的能量密度和循环寿命。
此外，石墨烯还可以应用于太阳能电池、燃料电池和光催化等领域，提高能源转换效率。
另外，石墨烯在材料加固方面也有着广阔的应用前景。
石墨烯被广泛用作增强材料的添加剂，可以大幅度提高材料的力学性能。
石墨烯的高强度和高刚度使其在制备复合材料中起到了很好的增强作用。
例如，将石墨烯纳米片添加到聚合物基体中，可以大幅度提高聚合物的强度和导热性能。
这种强化效果对于航空航天和汽车行业的应用尤为重要，有助于提高材料的轻量化和结构强度。
此外，石墨烯在生物医学领域的应用也备受关注。
石墨烯具有良好的生物相容性和生物降解性，可以作为药物载体在药物传递和缓释方面起到重要作用。
石墨烯纳米片可以用于制备纳米药物，可以通过控制石墨烯的尺寸和形状来调控药物的释放速率和靶向性。
此外，石墨烯的高导电性还可以用于生物传感器和医学成像等领域，提高传感器的灵敏度和图像的分辨率。
总之，纳米科技中石墨烯的应用非常广泛。
石墨烯在电子器件、能源存储、材料增强和生物医学等领域起到了重要作用。
随着对石墨烯材料性能的深入理解和制备工艺的不断改进，相信石墨烯的应用前景将会更加广阔，对于推动纳米科技的发展将发挥重要作用。
石墨烯的性质及应用
石墨烯的性质及应用石墨烯是一种由碳原子通过共价键结合形成的二维晶体结构，具有一系列独特的性质和应用潜力。
以下将详细介绍石墨烯的性质和应用。
性质：1. 单层结构：石墨烯是由单层碳原子构成的二维晶体结构，在垂直方向上只有一个原子层，具有单层的特点。
2. 高强度：尽管石墨烯只有一个碳原子层，但其强度非常高。
石墨烯的破断强度远远超过钢铁，是已知最强硬的材料之一。
3. 高导电性：石墨烯的碳原子呈现出类似于蜂窝状的排列方式，使得电子能够在其表面自由传导。
石墨烯的电子迁移率是晶体硅的200倍以上，使得其具有非常高的导电性能。
4. 高热导性：由于石墨烯中的碳原子排列紧密，热量传递效率非常高。
石墨烯的热导率超过铜的13000倍，是已知最高的热导材料之一。
5. 弹性：石墨烯具有非常强的弹性，在拉伸过程中可以扩展到原始长度的20%以上，然后恢复到原始形状。
这种弹性使得石墨烯在柔性电子学和拉伸传感器等领域具有广泛应用。
应用：1. 电子器件：石墨烯的高导电性和高迁移率使其成为制造高速电子器件的理想材料。
石墨烯可以作为传统半导体材料的替代品，用于制造更小、更快的电子元件，如晶体管、电容器和电路等。
2. 透明导电膜：石墨烯具有优异的透明导电性能，可以制备成透明导电膜，用于制造触摸屏、显示器和太阳能电池等设备。
相比于传统的氧化铟锡(ITO)薄膜，石墨烯具有更好的柔性和耐久性。
3. 电池材料：石墨烯可以用作锂离子电池的电极材料，具有高电导性和高比表面积的优势。
石墨烯电极可以提高电池的充放电速度和储能密度，有望在电动汽车和可再生能源储存等领域得到应用。
4. 传感器：石墨烯具有优异的电子迁移率和极高的比表面积，使其成为制造高灵敏传感器的理想材料。
石墨烯传感器可以用于检测气体、压力、湿度和生物分子等，具有快速响应和高灵敏度的特点。
5. 柔性电子学：石墨烯的高强度和高弹性使其成为柔性电子学的重要组成部分。
石墨烯可以制备成柔性电路、柔性显示屏和柔性传感器等，有望应用于可穿戴设备、智能医疗和可卷曲设备等领域。
石墨烯的应用
石墨烯的应用
石墨烯是一种具有单层碳原子排列成的二维晶格结构的材料，具有许多独特的物理、化学和机械性质，因此在多个领域都有广泛的应用。
以下是一些常见的石墨烯应用：
1.电子器件：由于石墨烯具有高电子迁移率、高载流子迁移率和优异的电导率，因此被广泛应用于电子器件中，如场效应晶体管（FET）、透明导电膜、逻辑电路等。
2.光学器件：石墨烯具有宽带隙和高吸收率的特点，可用于太阳能电池、光电探测器、激光器等光学器件中，提高光电转换效率和传感性能。
3.储能设备：石墨烯在锂离子电池、超级电容器等能量存储设备中具有重要应用。
其大表面积、高电导率和快速离子传输性能有助于提高能量密度和充放电速度。
4.传感器：石墨烯具有高比表面积和化学惰性，可用于气体传感器、生物传感器等传感器设备中，检测环境中的气体、生物分子等。
5.强化材料：石墨烯可以增强复合材料的力学性能，提高材料的强度、刚度和耐磨性，常用于航空航天、汽车制造、体育用品等领域。
6.生物医学：石墨烯在生物医学领域具有潜在应用，可用于药物输送、生物成像、组织工程等。
其生物相容性和表面修饰的可调控性使其成为生物医学材料的研究热点。
7.热管理：石墨烯具有优异的热导率和导热性能，可用于热界面材料、散热器、导热膏等热管理领域，提高热传递效率。
总的来说，石墨烯作为一种多功能的纳米材料，在电子学、光学、能源、生物医学和材料科学等领域都有着广泛的应用前景。
石墨烯增强金属复合材料的电子应用
石墨烯增强金属复合材料的电子应用石墨烯，作为一种新型的二维材料，因其卓越的导电和导热性能，引起了广泛的研究兴趣。
近年来，人们发现将石墨烯与金属复合，可以大幅度提升复合材料的性能，尤其在电子应用领域中具有重要的潜力。
本文将探讨石墨烯增强金属复合材料在电子领域中的应用，涉及增强导电性能、提高器件性能和实现柔性电子器件三个方面。
一、增强导电性能石墨烯具有极高的电子迁移率和导电性能，而金属则具有较低的电阻率和良好的导电性能。
将二者复合后，石墨烯可以作为金属材料的导电网络，从而提供更好的导电性能。
通过控制石墨烯的含量和分散性，可以实现复合材料的导电性能的调控。
这为电子元器件和热管理领域提供了一种新的解决方案。
二、提高器件性能石墨烯增强金属复合材料在各种电子器件中都发挥了积极的作用。
以柔性显示器为例，常规的金属导电层常常出现折叠和断裂的问题，而石墨烯增强的金属复合材料可以有效地解决这一问题。
石墨烯的柔性和强度使得复合材料具备抗折叠和抗断裂的特性，从而提高了器件的稳定性和可靠性。
此外，石墨烯增强金属复合材料还可以应用于智能穿戴设备、传感器和太阳能电池等领域。
在智能穿戴设备中，复合材料的高导电性和柔性特性可以提供更好的电流传输和易于弯曲的特性，使得设备更轻薄舒适。
在传感器领域，复合材料的高导电性和高灵敏度可以提高传感器的检测性能。
在太阳能电池中，复合材料的高导电性可以增强电荷传递效率，从而提高能量转换效率。
三、实现柔性电子器件石墨烯增强金属复合材料具备优异的柔性和可塑性，使得其在柔性电子器件领域具有广阔的应用前景。
通过将复合材料应用于柔性电路板、柔性传感器和可穿戴设备等领域，可以实现更加轻薄、柔性和可弯曲的电子器件。
石墨烯增强金属复合材料的优异电子性能和柔性特性相结合，将为柔性电子器件的发展提供良好的技术支持。
综上所述，石墨烯增强金属复合材料在电子应用领域中具有重要的潜力。
通过优化石墨烯的含量和分散性，可以实现复合材料的导电性能的提升，从而在电子器件中发挥积极作用。
石墨烯材料在光电器件中的应用研究
石墨烯材料在光电器件中的应用研究随着科技的发展，新型材料被不断地研发出来并被应用在各个领域。
石墨烯材料作为一种新型材料，在科学界引起了极大的关注。
石墨烯材料的绝热性、导电性和透明度使其成为光电器件领域的一个重要材料。
石墨烯材料在光电器件中的应用研究已成为一个热点话题，本文将介绍石墨烯材料在光电器件中的应用现状及其未来的发展趋势。
一、石墨烯材料的基本概念首先，我们来了解一下石墨烯材料的基本概念。
石墨烯通常被定义为由一层碳原子所组成的二维纳米晶体，由于其特殊的结构及物理性质使其在科学研究领域吸引了广泛的关注。
石墨烯材料具有很高的光吸收系数、宽带电导率、极高的载流子迁移率等特点，这些特性使得石墨烯在光电器件领域中拥有广阔的应用前景。
二、石墨烯材料在太阳能电池领域的应用研究太阳能电池是一种将太阳能转化成电能的设备，而石墨烯材料在太阳能电池领域的应用研究也越来越受到重视。
一项研究表明，将石墨烯可以应用在太阳能电池中的各个方面，得以提高太阳能电池的效率和稳定性。
例如，石墨烯可以应用于太阳能电池的透明导电层、电极等方面，可以大幅提高太阳能电池的电荷传输效率和光吸收效率，同时还可以增强太阳能电池器件的稳定性和寿命。
三、石墨烯材料在显示器领域的应用研究显示器是人们日常生活中用到的设备，而石墨烯材料也可以应用在显示器领域。
一项研究表明，石墨烯在显示器领域可以作为一种非常有效的透明电极，在各种显示器设备中都有很大的应用前景。
例如，在 OLED 显示器中，可以通过石墨烯制成的透明电极大幅提高显示器的透光率和稳定性，进一步提高显示器的显示效果和使用寿命。
四、石墨烯材料在光电探测器领域的应用研究光电探测器是一种将光信号转化为电信号的设备，而石墨烯材料在光电探测器领域的应用研究也有着非常广泛的前景。
一项研究表明，石墨烯可以在光电探测器中作为一种非常有效的光电传感器，可以大幅提高光电探测器的灵敏度和响应速度。
同时，利用石墨烯可以制备光电探测器各种元件，越来越多的研究表明，石墨烯在光电探测器领域应用的前景非常广阔，未来一定会有更多的新型设备采用石墨烯材料来实现更加高效的光电转化。

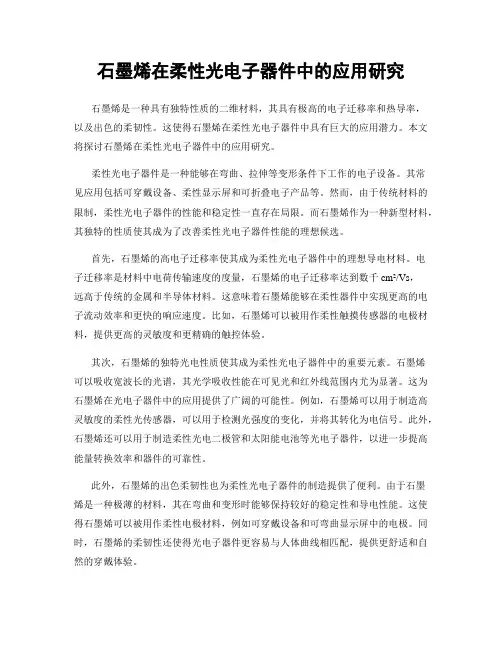

石墨烯在柔性光电子器件中的应用研究
石墨烯在柔性光电子器件中的应用研究石墨烯是一种具有独特性质的二维材料，其具有极高的电子迁移率和热导率，以及出色的柔韧性。
这使得石墨烯在柔性光电子器件中具有巨大的应用潜力。
本文将探讨石墨烯在柔性光电子器件中的应用研究。
柔性光电子器件是一种能够在弯曲、拉伸等变形条件下工作的电子设备。
其常见应用包括可穿戴设备、柔性显示屏和可折叠电子产品等。
然而，由于传统材料的限制，柔性光电子器件的性能和稳定性一直存在局限。
而石墨烯作为一种新型材料，其独特的性质使其成为了改善柔性光电子器件性能的理想候选。
首先，石墨烯的高电子迁移率使其成为柔性光电子器件中的理想导电材料。
电子迁移率是材料中电荷传输速度的度量，石墨烯的电子迁移率达到数千cm²/Vs，远高于传统的金属和半导体材料。
这意味着石墨烯能够在柔性器件中实现更高的电子流动效率和更快的响应速度。
比如，石墨烯可以被用作柔性触摸传感器的电极材料，提供更高的灵敏度和更精确的触控体验。
其次，石墨烯的独特光电性质使其成为柔性光电子器件中的重要元素。
石墨烯可以吸收宽波长的光谱，其光学吸收性能在可见光和红外线范围内尤为显著。
这为石墨烯在光电子器件中的应用提供了广阔的可能性。
例如，石墨烯可以用于制造高灵敏度的柔性光传感器，可以用于检测光强度的变化，并将其转化为电信号。
此外，石墨烯还可以用于制造柔性光电二极管和太阳能电池等光电子器件，以进一步提高能量转换效率和器件的可靠性。
此外，石墨烯的出色柔韧性也为柔性光电子器件的制造提供了便利。
由于石墨烯是一种极薄的材料，其在弯曲和变形时能够保持较好的稳定性和导电性能。
这使得石墨烯可以被用作柔性电极材料，例如可穿戴设备和可弯曲显示屏中的电极。
同时，石墨烯的柔韧性还使得光电子器件更容易与人体曲线相匹配，提供更舒适和自然的穿戴体验。
然而，目前石墨烯在柔性光电子器件中的商业应用还面临一些挑战。
首先，石墨烯的大规模制备是一个关键问题。
目前，石墨烯的制备大多以机械剥离法为主，但这种方法成本高昂且效率低下。
石墨烯材料在纳米科技中的应用
石墨烯材料在纳米科技中的应用在当代科技中，有一种材料备受关注，那就是石墨烯。
石墨烯是由石墨单层组成的二维材料，由于其优异的电子、热学和力学性能，被认为是未来材料领域的重要发展方向之一。
特别是在纳米科技领域，石墨烯具有巨大的应用前景。
一、基础研究中的应用石墨烯作为一种新兴材料，其基础研究日益深入。
由于石墨烯的电子能带特性，石墨烯被广泛地用于制备新型的光电器件和传感器。
通过石墨烯的独特性能，科学家可以研究电子、光、热等波长的物理性质，为石墨烯的深入应用提供了坚实的基础。
二、纳米传感器的应用随着科技的不断发展，人们对于材料的性能要求也越来越高。
石墨烯作为一种新型纳米材料，在纳米传感器领域发挥着巨大的作用。
石墨烯传感器因其优异的电子、光学和机械特性，可以实现对于高灵敏度的气体、湿度、压力、生物分子等细小物质的检测。
这样的传感器在生物医学、环境监测、新能源等领域都有广泛的应用前景。
三、新型太阳能电池的应用由于石墨烯的独特性质，石墨烯还可以被用于制备新型的太阳能电池，这种电池拥有高效的光电转化性能。
使用石墨烯作为透明导电层，可以明显提高电池的光电转化效率和稳定性，并且石墨烯的可撕裂特性也可以降低生产成本。
因此，新型石墨烯太阳能电池具有重要的应用前景，并且在未来可以成为可再生能源的主要代表。
四、新型纳米器件的应用石墨烯具有高强度、高导电、高导热等优异性质，因此可以被广泛地用于制备新型纳米器件。
例如，通过在石墨烯表面加工纳米结构，可以制备出具有超大电容量和高电子迁移速率的石墨烯超级电容器。
此外，石墨烯还可以用于制备出各种新型纳米器件，例如石墨烯晶体管、石墨烯光电元件、石墨烯微波器件等。
总的来说，石墨烯作为一种新型材料，其应用十分广泛，未来石墨烯的应用前景十分看好。
虽然目前石墨烯的应用还处于起步阶段，但是相信随着科技的不断发展，石墨烯在纳米科技中的重要作用会越来越大。
高纯度石墨烯用途
高纯度石墨烯用途
高纯度石墨烯具有许多潜在的应用领域。
以下是一些常见的用途：
1. 电子学和纳米电子学：高纯度石墨烯具有优异的电子传输性能，可用于制备高性能的半导体器件、电极材料和导电材料。
它可以应用于智能手机、平板电脑、显示器等电子产品中。
2. 能源储存：石墨烯具有高比表面积和优异的电导性能，可用于制备高性能的锂离子电池、超级电容器和燃料电池。
3. 材料强化剂：高纯度石墨烯可用作填充剂，增强材料的力学性能。
它可以应用于塑料、橡胶、复合材料等领域，提高材料的强度和硬度。
4. 光学应用：石墨烯具有优异的光学性能，如高透明度、宽波段吸收和强烈的拉曼散射。
它可以应用于光电子器件、传感器和光学涂料中。
5. 生物医学：高纯度石墨烯在生物医学领域具有广泛的应用前景，如药物传输、生物传感器、组织工程和癌症治疗等。
6. 水处理：石墨烯具有高效的吸附性能和氧化性，可用于水处理、废水处理和污水处理中的去除有害物质。
7. 润滑剂：石墨烯的层状结构使其在润滑领域具有优异的表现。
高纯度石墨烯可以用作高温润滑剂、固体润滑剂和润滑涂层。
这些仅是高纯度石墨烯的一些常见应用，随着研究和技术的发展，石墨烯的更多应用领域可能会被发现。
石墨烯优点应用
石墨烯优点应用
石墨烯是一种由碳原子组成的二维材料，其厚度仅为一个原子层。
由于其独特的结构和特性，石墨烯具有许多优点和应用。
1. 优异的导电性能：石墨烯是已知的导电性最好的材料之一，
其电阻率仅为铜的1/10000。
因此，石墨烯可以用于制造高性能电子器件，如晶体管、集成电路等。
2. 极高的机械强度：石墨烯具有极高的机械强度，比钢还要强10倍以上。
这种强度使其在制造高强度材料、防弹衣、航空航天器
材料等方面具有广泛的应用前景。
3. 高透明度：石墨烯具有高透明度，对于可见光有98%以上的
透过率。
这使得石墨烯可以应用于显示器、太阳能电池等领域。
4. 超高的热导率：石墨烯具有极高的热导率，是铜的5倍以上。
这种特性使其可以用于制造高效散热材料。
5. 强大的化学稳定性：石墨烯具有极强的化学稳定性，不易被
化学腐蚀。
这使得石墨烯可以用于制造耐腐蚀材料。
总之，石墨烯的优点和应用十分广泛，涉及到电子器件、航空航天器材料、显示器、太阳能电池、散热材料、耐腐蚀材料等多个领域。
随着科技的不断发展和进步，石墨烯的应用前景将会越来越广阔。
- 1 -。
高性能石墨烯材料在超级电容器中的应用
高性能石墨烯材料在超级电容器中的应用随着科技的快速发展，人们对储能技术的需求也越来越高。
传统电池的能量密度相对较低，而超级电容器由于具有高能量密度、快速充放电和长寿命等特点，逐渐成为储能技术研究的焦点领域之一。
在超级电容器的研究中，石墨烯材料表现出了令人瞩目的应用潜力，具有了广泛的应用前景。
1. 背景介绍超级电容器是一种以电吸附和电双层电容为储能机制的设备。
它能以高速率吸附和释放电荷，储能效率高，循环寿命长，是现代电子器件和电力系统中理想的储能技术之一。
然而，传统超级电容器的能量密度相对较低，限制了其在实际应用中的推广。
2. 石墨烯材料在超级电容器中的优势石墨烯是一种由碳原子单层构成的二维材料，具有出色的电学、光学、导热和机械性能。
这些特性使得石墨烯成为超级电容器领域的研究热点。
使用石墨烯材料制备的超级电容器相比传统电容器具有以下优势：2.1 高能量密度石墨烯的大表面积和高电导率使得其能够存储更多的电荷。
其高比表面积可以提供更多的吸附位点，从而增加了电荷的储存量。
与此同时，石墨烯的高电导率也能够有效地减少电池内阻，提高能量转化效率。
2.2 快速充放电速度石墨烯的高电导率和低内阻使得超级电容器具有快速充放电的特点。
相比传统超级电容器，石墨烯材料能够更快地吸附和释放电荷，从而实现高速充电和高速放电。
2.3 长循环寿命传统超级电容器的循环寿命较短，会在充放电循环过程中出现性能衰减。
而石墨烯具有出色的力学稳定性和化学稳定性，能够有效地抵抗充放电过程中的机械和化学破坏，从而延长超级电容器的寿命。
3. 石墨烯材料在超级电容器中的应用案例随着对石墨烯材料性能了解的进一步加深，科学家们不断探索石墨烯在超级电容器中的应用。
以下是一些石墨烯材料在超级电容器领域的应用案例：3.1 改进电解液结构石墨烯材料能够通过调控电解液组分和结构，提高电解液的电导率和离子迁移速率。
通过在超级电容器的电解液中添加适量的石墨烯材料，可以有效地提高超级电容器的能量密度和充放电速度。
石墨烯的十大用途
石墨烯的十大用途
一、电子学领域
石墨烯在电子领域的用途是最明显的，它几乎可以在任何一个电子装
置中发挥作用，其应用的范围从电路器件到高频器件都能发挥重要的作用，从而使得电子设备的性能更加优异。
具体来说，石墨烯可以用于制造低阻
抗电路，高频电路，低损耗电路，高信噪比电路，还可以实现快速传输，
工作电流小，功耗低，可以制造可折叠、轻便、薄芯的灵敏传感器等，可
以大大缩短产品的规模和尺寸，降低电路板的复杂度，使用寿命更长，提
升电子装置的效能。
二、电池领域
石墨烯在电池领域的应用也非常广泛，它可以用于普通的锂离子电池，也可以用于锂硫、锂空气电池中，石墨烯能吸收高能量的电荷，在电池负
极的形成新的结构，改进电池的放电稳定性和容量，还可以降低电池的耐
久性，有利于把电池保护在一定的稳定状态，使用寿命更长。
三、燃料电池领域
石墨烯也可以用于燃料电池，由于其优异的热稳定性和优越的电导性，石墨烯可以有效提升燃料电池的功率和效率，进一步提高燃料电池的可靠
性及安全性，燃料电池可以用于太阳能、热能、水能等可再生能源的转换
和储存，以及汽车、船舶等的应用。
石墨烯及其复合材料的制备、性质及应用研究共3篇
石墨烯及其复合材料的制备、性质及应用研究共3篇石墨烯及其复合材料的制备、性质及应用研究1石墨烯及其复合材料的制备、性质及应用研究石墨烯是一种由碳原子构成的单层蜂窝状结构材料，具有独特的电学、光学、热学和机械性质。
自2004年它被首次发现以来，它的研究成果一直是纳米科学和材料科学最活跃的领域之一。
石墨烯具有很高的载流子迁移率、良好的机械强度和高比表面积，因此在传感器、电子器件、能量存储装置、超级电容器、太阳能电池、催化剂和生物医学传感器等领域具有广泛的应用。
本文旨在介绍石墨烯及其复合材料的制备方法、性质及其应用研究进展。
石墨烯的制备有许多方法，包括机械剥离、化学气相沉积、物理气相沉积、化学还原、流体力学剥离和微波辐射法等。
其中，机械剥离法是第一个制备单层石墨烯的方法，虽然成本低、易于实现，但需要大量时间和劳动力，并存在控制问题。
化学还原法则采用氧化石墨的还原，得到具有一定缺陷的石墨烯，且杂质易残留影响性质。
化学气相沉积法制备石墨烯具有高晶格载流子迁移率、具有极高的缺陷密度的石墨烯，但过程复杂，成本高。
物理气相沉积法适合生产无缺陷石墨烯，但难以控制多层石墨烯形成、且温度高，影响成品质量。
流体力学剥离法利用石墨烯的自身表面张力减小形成薄膜，但制备过程仍需要控制单层厚度。
微波辐射法是最新的石墨烯制备方法，采用微波对石墨进行瞬间加热、膨胀、冷却制备大面积石墨烯，具有制备速度快、质量好、颗粒易于控制等优点。
石墨烯的独特性质使其在许多应用中具有广阔的前景。
首先，在电子领域，石墨烯可以用来制造微电子器件、包括场效应晶体管、半导体和光电器件等。
FET型石墨烯晶体管基于石墨烯中载流子迁移率的高值，值得在短时间获得了重大的研究进展；二维电子系统(2DEG)可以用于制造高速逻辑电路和高灵敏感受器。
其次，在传感器领域，石墨烯表现出高度灵敏性，可以用于制造各种传感器，如光学传感器、生物传感器等。
此外，石墨烯还可以用于制造锂离子电池、超级电容器、声波马达等能量存储装置中。
石墨烯和石墨烯量子点的制备及其应用
石墨烯和石墨烯量子点的制备及其应用石墨烯是一种由碳原子构成的二维薄膜，具有高强度、高导电性、高透明度等特性，是近年来材料领域的研究热点之一。
同时，石墨烯的一些衍生物如石墨烯量子点也备受关注。
本文将介绍石墨烯及石墨烯量子点的制备方法和应用前景。
一、石墨烯的制备方法目前，石墨烯的制备方法主要包括机械剥离法、氧化还原法、化学气相沉积法、化学还原法和电化学剥离法等几种方式。
其中，机械剥离法是一种最早的也是最具代表性的制备石墨烯的方法，这种方法是利用胶带或者其他粘性物质将石墨层层剥离，最终得到单层石墨烯。
但是，这种方法制备的石墨烯形态难以控制，且在生产大面积单层石墨烯薄膜方面具有极大的困难。
相比之下，化学气相沉积法是一种可以生产大面积单层石墨烯的方法。
利用此方法可以制备出高质量的石墨烯，但是它的制备成本相对比较高，生产效率也比较低。
二、石墨烯的应用前景石墨烯作为一种新型材料，具有广泛的应用前景。
目前，石墨烯在电子学、光电子学、催化、传感器等领域有着多样的应用。
1. 电子学领域石墨烯具有高导电性和高透明度的特性，在电子学领域有广泛的应用前景。
石墨烯薄膜可以作为透明电极用于光电器件中，还可以用于制造高性能晶体管和逻辑电路等电子元器件。
2. 光电子学领域石墨烯在光电子学领域也有着广泛的应用。
石墨烯可以用于制作各种光电探测器，例如红外探测器、紫外探测器等。
而且，利用石墨烯的热电效应，可以制造热电器件。
3. 催化领域石墨烯具有高的比表面积和良好的化学稳定性，这使得它在催化领域也有着广泛的应用。
石墨烯可以用于制造催化剂，例如利用石墨烯制备金属、金属氧化物、金属硫化物等复合材料，在环境治理、能源转化等方面有着重要的应用。
4. 传感器领域石墨烯的高导电性和高灵敏度，使得它在传感器领域有着重要的应用。
石墨烯可以用于制造各种传感器，例如光学传感器、化学传感器、生物传感器等。
这些传感器可广泛应用于环境保护、医疗卫生、安全防范等领域。
石墨烯的半导体芯片
石墨烯的半导体芯片
石墨烯是一种由碳原子构成的二维材料，具有许多独特的物理特性，例如高电导率、高透明度和高强度。
这些特性使得石墨烯在半导体领域具有巨大的潜力。
首先，让我们来谈谈石墨烯在半导体芯片中的应用。
石墨烯可以被用作半导体材料，因为它具有可调控的带隙，这是制造半导体器件所必需的。
石墨烯的高电导率也意味着它可以被用作电子器件中的导体部分。
此外，石墨烯还可以被用来制造高性能的场效应晶体管（FET），这对于芯片的制造非常重要。
其次，石墨烯在半导体芯片中的应用还可以体现在其对光学器件的影响上。
石墨烯具有优异的光学特性，可以被用来制造光电探测器、光电调制器等器件，这些器件在通信和光电子领域有着广泛的应用。
此外，石墨烯还可以被用来制造柔性电子器件，这对于半导体芯片的发展也是一个重要的方向。
石墨烯的高强度和柔韧性使得它非常适合用于制造柔性显示屏、可穿戴设备等新型电子产品。
总的来说，石墨烯作为一种新型材料，在半导体芯片领域具有巨大的潜力。
它的独特物理特性使得它可以被用来制造高性能的半导体器件，同时也可以推动半导体技术在光电子和柔性电子领域的发展。
然而，目前石墨烯在半导体芯片中的商业应用还面临着一些挑战，例如大规模制造和集成工艺等问题，这也是未来需要克服的难题。
希望未来随着技术的进步，石墨烯在半导体芯片领域能够得到更广泛的应用。
新型材料在电子中的应用
新型材料在电子中的应用随着科技的不断发展，新型材料在电子领域的应用也变得越来越广泛。
这些新型材料具有很多优良的性质，例如高强度、高导电性、高透明度、耐高温、耐腐蚀等等，使得它们在电子器件的设计和制造中担负着越来越重要的角色。
下面就来介绍一些新型材料在电子中的应用。
1. 石墨烯石墨烯是由单层碳原子构成的二维晶体结构，具有高导电性、高透明度、高强度等特点。
它在电子领域的应用非常广泛，例如可用于制造晶体管、传感器、电池等。
除此之外，石墨烯还可以用于制造柔性显示屏以及高效的光学器件。
2. 氧化锌氧化锌是一种半导体材料，具有高电子迁移率和优异的光电性能。
因此，它被广泛应用于LED、薄膜晶体管、太阳能电池等领域。
氧化锌的一大特点是可以自组装成各种不同形状的结构，这些结构可以用于制造新型纳米电子器件。
3. 量子点量子点是一种在三个维度都受限的半导体材料，可以吸收和排放高能量的光子。
由于量子点可以调节能级，在不同波段上发光，因此可以用于制造高效的LED、显示器和太阳能电池。
同时，量子点还可以用于生物成像、光伏、光催化等领域。
4. 石墨烯增强聚合物最近，石墨烯增强聚合物在电子领域被广泛研究和应用。
石墨烯增强聚合物是将石墨烯添加到聚合物材料中，以提高聚合物的力学性能、导电性和热稳定性。
这种材料可以用于制造晶体管、电容器、光伏电池等高性能电子器件。
5. 碳纳米管碳纳米管是一种空心圆柱结构的二维纳米材料，具有高强度、高导电性和高热稳定性等特点。
碳纳米管可以用于制造晶体管、传感器、电容器、导电胶等电子器件，并且可以与其他材料结合使用，以满足不同应用的需求。
总的来说，以上这些新型材料在电子领域的应用仍在不断发展和探索中。
不同的材料特点适合不同的电子器件的制造，同时也可以结合使用，以提高电子器件的性能和品质。
随着科技的不断进步，我们相信新型材料在电子领域的应用将会变得更加广泛和重要。
石墨烯的应用场景
石墨烯的应用场景
石墨烯是一种由碳原子以sp2杂化轨道组成六角型呈蜂巢晶格的晶体，在物理、化学、力学等方面都具有重要的应用价值。
它的电子结构和普通石墨烯大不相同。
电子结构是指电子在二维空间中的排布方式，决定了其行为特征。
目前，电子结构已经成为材料领域和半导体研究领域的研究热点，它对于电子器件性能起到了至关重要的作用。
石墨烯是一种二维晶体，其独特的结构和优异的物理性能，使其在许多领域具有广泛应用前景。
石墨烯具有极为优异的性能，是一种性能极佳的二维纳米材料，被称为“黑钻石”、“新材料之王”。
它具有很强的比表面积，是传统材料比表面积的1000倍。
石墨烯能做什么？
石墨烯被称为“新一代‘王者’材料”，它具有非常优异的
性能，它可以作为超级电容器、电池、催化剂、光学器件、半导体器件等一系列材料。
石墨烯在超级电容器方面可发挥重要作用：石墨烯电容器比传统电容器有更高的储能密度，循环寿命更长。
—— 1 —1 —。
石墨烯制备技术的研究现状和应用
石墨烯制备技术的研究现状和应用石墨烯是近年来发现的一种全新的二维材料，以其独特的结构和性质引起了广泛关注和研究。
石墨烯由单层的碳原子组成，具有高度的电子导电性、热导性、机械强度和化学稳定性，被认为是未来材料科学领域的重要突破口。
石墨烯的制备技术是研究者们最为关心的问题之一，本文将介绍石墨烯制备技术的研究现状和应用。
石墨烯的制备技术主要分为机械剥离法、化学气相沉积法、化学还原法、等离子体增强化学气相沉积法和电化学法等。
机械剥离法是最早的制备石墨烯的方法之一，其原理是用胶带等简单的方法将石墨表面的石墨烯层剥离，由于其制备技术简单，常用于一些小量制备的实验室研究中。
但是，其存在的缺陷之一是无法控制单层石墨烯数量和尺寸，因此在大范围应用上有很大的局限性。
化学气相沉积法是一种基于金属表面催化剂的制备方法，通过在金属表面沉积碳原子的方式合成石墨烯。
该方法具有高度的可控性，可以控制石墨烯的数量、尺寸和品质，但是需要高昂的实验设备和复杂的实验操作流程，对实验人员的操作技能和经验要求较高。
化学还原法是将石墨烯氧化制备氧化石墨烯，再通过还原反应还原制备石墨烯的方法。
化学还原法的优点是简单易行、石墨烯质量较高，但其缺点是存在产物纯度较低，制备过程中可能由于还原不彻底产生致密的点阵缺陷等问题。
等离子体增强化学气相沉积法是将化学气相沉积法和等离子体技术相结合的一种新型石墨烯制备技术，可以在几乎所有的基底上制备石墨烯，并且可以有效地控制石墨烯的生长速度和晶粒大小。
但是该方法仍存在改进和优化的空间，需要进一步研究和发展。
电化学法是在电解液中通过电解提供模板，通过模板上的碳原子自组装形成石墨烯。
电化学法制备石墨烯的优点是制备过程可重复性较好，并且可以控制石墨烯的厚度和形状。
但是该方法仍存在制备周期长，质量控制难度大等问题。
石墨烯的应用已经涉及到了许多领域，如电子学、光学、化学、生物医学、能源等等。
石墨烯在电子学领域的应用表现出了其出色的性能，可以用于制造半导体器件、光电探测器、晶体管和透明导电膜等电子元器件。
石墨烯新材料的主要应用
石墨烯新材料的主要应用
石墨烯是一种只有一层碳原子构成的二维晶体材料，具有高度的强度、导电性和透明度，因此在各个领域都有着广泛的应用。
以下是几个石墨烯新材料的主要应用：
1. 电子学领域：石墨烯具有高导电性和高电子迁移率，因此可以用于制造高性能的半导体器件和晶体管。
2. 能源领域：石墨烯可以用于制造高效能的锂离子电池和超级电容器。
3. 生物医学领域：石墨烯具有良好的生物相容性和生物降解性，因此可以用于制造生物传感器和药物控释系统。
4. 材料领域：石墨烯具有高度的强度和韧性，可以用于制造轻质强度材料和高性能的复合材料。
5. 光电领域：石墨烯具有高透明度和高光学吸收率，可以用于制造高效能的太阳能电池和光电器件。
总之，石墨烯在各个领域的应用前景非常广阔，未来还将有更多的新应用不断涌现。
- 1 -。
石墨烯的物理和化学特性研究
石墨烯的物理和化学特性研究石墨烯是一种由碳原子组成的二维晶体材料，具有许多独特的物理和化学性质。
它是一种非常薄的、透明的材料，但却非常坚硬和强度高。
该材料还具有良好的导电和导热性能，使其应用于多个领域，包括电子学、光电子学、化学、生物医学、能源等。
在本文中，我们将探索石墨烯的物理和化学特性以及这些特性的具体应用。
物理特性石墨烯具有强度高、较大的比表面积、透明度高等单独的性质，这些性质在纳米科技和无机材料中具有重要的作用。
石墨烯的物理特性主要包括以下内容：1、强度高：石墨烯单层的强度可以比铜的强度高200倍，是其他材料的强度的100倍左右。
2、透明度高：石墨烯单层的透光度达到97.7%。
3、导热性能好：石墨烯单层比铜导热系数高1300倍，比二氧化硅高1400倍，是导热系数最高的材料之一。
4、导电性能好：石墨烯单层具有非常优异的导电性，甚至可以媲美银和铜，而其电流密度可以达到200万安/平米。
这些特性使石墨烯成为一类非常特殊的材料，具有重要的潜在应用价值。
化学特性石墨烯的化学性质与普通的石墨材料相似。
然而，由于石墨烯是一个二维材料，在化学处理时，需要格外注意。
1、易氧化：石墨烯的表面易受到吸附氧气的影响，这可能导致它氧化，并失去一些原有的性能。
2、易受到污染物质的影响：石墨烯表面会受到污染物质的影响，容易生成新的杂质，从而影响其性能。
3、可以通过化学方法进行改变：石墨烯可以通过化学方法进行改变，例如可以改变其电性质、机械性质等。
这些特性表明石墨烯的化学性质既可以扩展其应用范围，也可以造成石墨烯的破坏。
石墨烯的应用近年来，石墨烯的应用领域已经开始进行广泛的研究。
石墨烯具有很多特性和应用前景，下面我们将介绍一些石墨烯的具体应用。
1、电子器件：石墨烯可以用于电子器件的制造，例如可以制造更快的电子元器件、更高效的太阳能电池、更先进的LED灯等。
2、催化剂：石墨烯具有卓越的催化性能，可以用于催化剂的制造。
例如，可以将其用于制造制氢催化剂、CO2捕捉催化剂等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
– 超级电容器
超级电容器是一个高效储存和传递能量的体系 ,它具有功率密度 大 ,容量大 ,使用寿命长 ,经济环保等优点 ,被广泛应用于各种电源 供应场所。石墨烯拥有高的比表面积和高的电导率 ,不像多孔碳材 料电极要依赖孔的分布 ,这使它成为最有潜力的电极材料。Chen 等 以石墨烯为电极材料制备的超级电容 器 功 率 密 度 为 10kW/ kg , 能 量 密 度 为28.5Wh/ kg ,最大比电容为 205F/ g ,而且经过 1200次循环充放电测试后还保留 90 %的比电容 ,拥有较长的循环 寿命。石墨烯在超级电容器方面的潜在应用受到更多的研究者关 注。
I BM 表示栅极在顶部的石墨烯晶体管由绝缘硅晶圆所制成, 在不 同的栅极电压和长度下均有很高的工作频率。研究结果表明随着频率的 增高, 石墨烯晶体管电流增益的下降遵循传统晶体管的响应曲线。而最 高截止频率和栅极长度的平方成反比, 在栅长为150 nm 的时候达到26 GHz。下一个研究目标是改善栅极介电材料, 以实现工作在THz频率范 围的射频电路。
IBM 研 发 出 超 越 硅 材 料 极
限的最快石墨烯晶体管
I BM 研究中心宣称研究出世界上速度最快的石墨烯场效应晶体 管, 工作频率达到26 GHz, 这是目前为止测量到的石墨烯晶体管的最快 工作频率, 栅长为150 nm。因为峰值频率随着栅长的减小而增加, 他们 相信通过进一步减小栅长到50 nm 以内, 石墨烯晶体管的工作频率有望 突破THz。石墨烯的组成和由碳原子构成的丝网状的 “蜂窝” 晶格的 碳纳米管类似。但碳纳米管将蜂窝晶格弯曲成纳米管形状难以仿制, 石 墨烯晶体管是将碳原子沉积成薄膜, 并由传统的微影工具绘制出来。 IBM 已经证明了通过一种层状的石墨烯技术可以有效地解决用窄状石墨 烯作晶体管通道所带来的噪音问题。在最近的演示中, I BM 声称毫米波 通信电路所要求的THz频率能通过石墨烯薄膜达到。
石墨烯在纳 电子器件方面的应用
2 0 0 5年 ， G e i m研究组 与 K i m研究组发现 ，室温下石墨烯具有 l 0倍于商 用硅片的高载流子迁 移率 ( 约 1 0 a m ／ V·s ) ， 并且受温度和掺杂效应的 影响很小，表现出室温亚微米尺度的弹道传输特性 ( 3 0 0 K下可达0 ． 3 m) ， 这是石墨烯作为纳电子器 件最突出的优势，使电子工程领域极具吸引力的室 温弹道场效应管成为可能。较大的费米速度和低接触电阻则有助于进一步减小 器件开关时间，超高频 率的操作响应特性是石墨烯基电子器件的另一显著优势 。此外，与目前电子器件中使用的硅及金属材料不同，石墨烯减小到纳米尺度 甚至单个苯环同样保持很好的稳定性和电学性能，使探索单电子器件成为可能 。 最近， G e i m研究组利用电子束光极，获得了室温下可以操作的石墨烯基单电子场效应管，解决 了目前单电子场效应由于纳米尺度材料的不稳定性所带来的操作温度受 限问题 。荷兰科学家则报道了第一个石墨烯基超导场效应管，发现在电荷密度为零 的 情况下石墨烯还是可以传输一定的电流 ， 可能为低能耗 ， 开关时间快的纳米 尺度超导电子器件带来突破。
3.2传感器
电化学生物传感器技术结合了信息技术和生物技术 ,涉及化学、生 物学、物理学和电子学等交叉学科。石墨烯出现以后 ,研究者发现 石墨烯为电子传输提供了二维环境和在边缘部分快速多相电子转 移 ,这使它成为电化学生物传感器的理想材料。Chen 等 采用低温 热退火的方法制备的石墨烯作为传感器的电极材料 ,在室温下可以 检测到低浓度NO2 ,作者认为如果进一步提高石墨烯的质量 ,则会 提高传感器对气体检测的灵敏度。石墨烯在传感器方面表现出不 同于其它材料的潜能 ,使越来越多的医学家关注它 ,目前石墨烯还 被用于医学上检测多巴胺、葡萄糖等。
3.1 透明电极
工业上已经商业化的透明薄膜材料是氧化铟锡(ITO) ,由于铟元素 在地球上的含量有限 ,价格昂贵 ,尤其是毒性很大 ,使它的应用受到 限制。作为炭质材料的新星 ,石墨烯由于拥有低维度和在低密度的 条件下能形成渗透电导网络的特点被认为是氧化铟锡的替代材料 , 石墨烯以制备工艺简单、成本低的优点为其商业化铺平了道路。 Mullen 研究组 通过浸渍涂布法沉积被热退火还原的石墨烯 ,薄膜 电阻为 900Ω,透光率为 70 %,薄膜被做成了染料太阳能电池的正 极 ,太阳能电池的能量转化效率为 0.26 %. 2009 年 ,该研究组采用 乙炔做还原气和碳源 ,采用高温还原方法制备了高电导率 (1425S/cm)的石墨烯 ,为石墨烯作为导电玻璃的替代材料提供了可 能。
