【特灵空调维修】螺杆压缩机拆卸

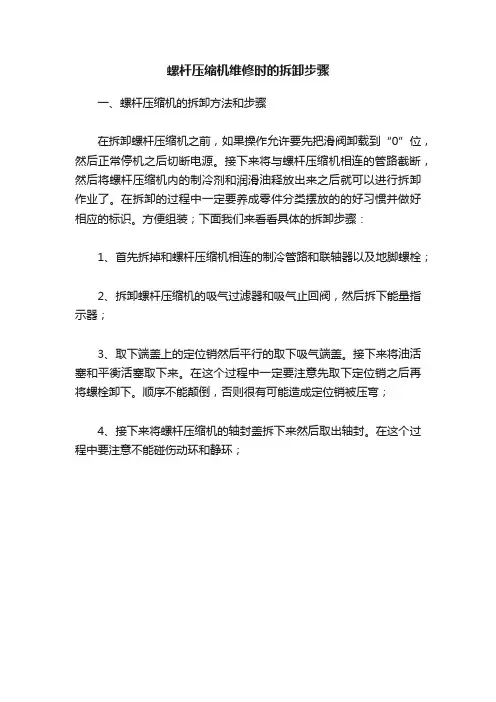

螺杆压缩机维修时的拆卸步骤
螺杆压缩机维修时的拆卸步骤一、螺杆压缩机的拆卸方法和步骤在拆卸螺杆压缩机之前，如果操作允许要先把滑阀卸载到“0”位，然后正常停机之后切断电源。
接下来将与螺杆压缩机相连的管路截断，然后将螺杆压缩机内的制冷剂和润滑油释放出来之后就可以进行拆卸作业了。
在拆卸的过程中一定要养成零件分类摆放的的好习惯并做好相应的标识。
方便组装；下面我们来看看具体的拆卸步骤：1、首先拆掉和螺杆压缩机相连的制冷管路和联轴器以及地脚螺栓；2、拆卸螺杆压缩机的吸气过滤器和吸气止回阀，然后拆下能量指示器；3、取下端盖上的定位销然后平行的取下吸气端盖。
接下来将油活塞和平衡活塞取下来。
在这个过程中一定要注意先取下定位销之后再将螺栓卸下。
顺序不能颠倒，否则很有可能造成定位销被压弯；4、接下来将螺杆压缩机的轴封盖拆下来然后取出轴封。
在这个过程中要注意不能碰伤动环和静环；5、取下排气端盖上的定位销并拆下排气端盖；6、将螺杆压缩机的轴承压盖、防松螺母、垫片、止推轴承以及调整垫等等拆卸下来。
注意：一定要使用专用的工具来拆卸防松螺母并起开防松垫片的锁片。
拆卸的时候要做好相应的标志并分别摆放；7、接下来就是取出排气端座上的定位销并卸下排气端座；8、在拆卸主动转子的时候必须要用专业的吊环螺栓缓慢、平稳的取出来，尽量不要与机体产生碰撞或者是摩擦。
在这个过程中从动转子也会随之转动；9、主动转子取出来之后再取出从动转子。
10、取出螺杆压缩机的滑阀；版纳冻库建造维修冷库安装厂家云南寒功制冷设备有限公司本篇关于螺杆压缩机维修时的拆卸步骤和注意事项就为大家介绍到这里。
明天我们将为大家详细介绍螺杆压缩机故障的检查和具体的维修方法与步骤。
欢迎大家继续关注我们！。
拆卸压缩机时应注意的事项
拆卸压缩机时应注意的事项拆卸压缩机是一项复杂的工作，需要高度的注意和谨慎。
以下是在拆卸压缩机时应该注意的事项：1. 预先了解压缩机的结构和工作原理，熟悉其各个部件和连接方式。
2. 准备好所需的工具和设备，包括扳手、螺丝刀、吊具等。
3. 外部准备：确定拆卸现场周围没有异物堆积和杂乱的工具，确保工作环境整洁有序；检查配电系统是否正常，确保有足够的电源供应；确认气源和润滑源已经切断，以免造成安全隐患。
4. 关闭并锁定压缩机电源，断开电气连接。
5. 断开冷却系统：切断压缩机与冷却系统之间的管道连接，将冷媒放出，避免对环境造成污染。
6. 准备好吊具，将其固定在压缩机顶部，通过吊具的协助进行拆卸。
7. 从压缩机上方开始拆卸，先将外部管道和电缆解除固定，切断与压缩机连接的管道。
注意松开紧固螺栓时，应按照逆时针方向轻轻回转一下，然后再进行松开，以防螺栓损坏。
8. 拆卸过程中需要保持沉稳，避免用力过大导致部件受损。
9. 拆卸后的零部件应妥善保管，分类存放，用适当的包装材料包裹，避免受潮和损坏。
10. 拆卸后，清洁压缩机各个部件，除去灰尘和污垢，以确保下次使用时的顺畅。
11. 在重新安装或运输前，必须进行检查和维护。
检查各个零部件是否完好无损，有无磨损或老化现象，有无松动的螺栓或螺母。
12. 根据压缩机的使用说明书或相关要求进行重新安装，确保每个部件正确安装，管道连接紧密，并按照正确的顺序进行。
13. 启动前的准备工作：检查电气线路，确保电源连接正确无误；检查冷却系统，确认冷却液已经加满；检查润滑系统，确保润滑油已经加满。
14. 启动压缩机时要注意安全，在确认各个部件安装正确并且工作正常后，才能进行启动操作。
15. 启动后，观察压缩机的工作状态，注意是否有异常声响或振动，及时采取相应措施。
总之，在拆卸压缩机时，安全第一、认真谨慎是必不可少的。
遵循操作规程，熟悉相关知识和技能，保持良好的工作习惯，可以有效地降低事故和安全隐患的风险。

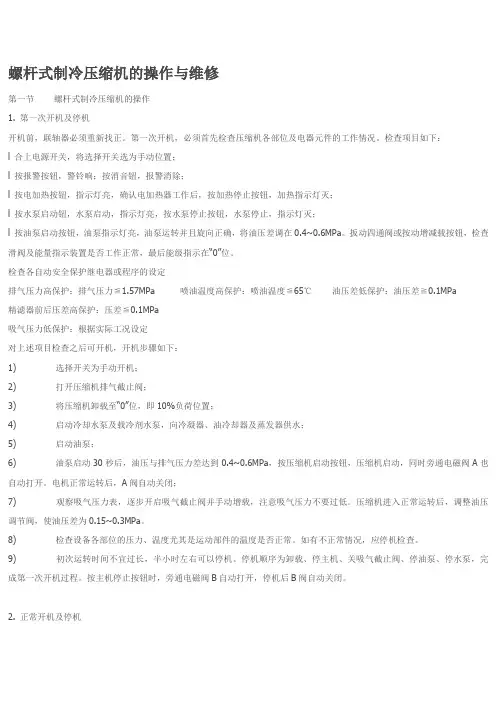

螺杆式制冷压缩机的操作与维修
螺杆式制冷压缩机的操作与维修第一节螺杆式制冷压缩机的操作1. 第一次开机及停机开机前，联轴器必须重新找正。
第一次开机，必须首先检查压缩机各部位及电器元件的工作情况。
检查项目如下：l 合上电源开关，将选择开关选为手动位置；l 按报警按钮，警铃响；按消音钮，报警消除；l 按电加热按钮，指示灯亮，确认电加热器工作后，按加热停止按钮，加热指示灯灭；l 按水泵启动钮，水泵启动，指示灯亮，按水泵停止按钮，水泵停止，指示灯灭；l 按油泵启动按钮，油泵指示灯亮，油泵运转并且旋向正确，将油压差调在0.4~0.6MPa。
扳动四通阀或按动增减载按钮，检查滑阀及能量指示装置是否工作正常，最后能级指示在“0”位。
检查各自动安全保护继电器或程序的设定排气压力高保护：排气压力≦1.57MPa 喷油温度高保护：喷油温度≦65℃油压差低保护：油压差≧0.1MPa精滤器前后压差高保护：压差≦0.1MPa吸气压力低保护：根据实际工况设定对上述项目检查之后可开机，开机步骤如下：1) 选择开关为手动开机；2) 打开压缩机排气截止阀；3) 将压缩机卸载至“0”位，即10%负荷位置；4) 启动冷却水泵及载冷剂水泵，向冷凝器、油冷却器及蒸发器供水；5) 启动油泵；6) 油泵启动30秒后，油压与排气压力差达到0.4~0.6MPa，按压缩机启动按钮，压缩机启动，同时旁通电磁阀A也自动打开。
电机正常运转后，A阀自动关闭；7) 观察吸气压力表，逐步开启吸气截止阀并手动增载，注意吸气压力不要过低。
压缩机进入正常运转后，调整油压调节阀，使油压差为0.15~0.3MPa。
8) 检查设备各部位的压力、温度尤其是运动部件的温度是否正常。
如有不正常情况，应停机检查。
9) 初次运转时间不宜过长，半小时左右可以停机。
停机顺序为卸载、停主机、关吸气截止阀、停油泵、停水泵，完成第一次开机过程。
按主机停止按钮时，旁通电磁阀B自动打开，停机后B阀自动关闭。
2. 正常开机及停机正常开机过程如下：a. 选择手动开机，与第一次开机过程相同。

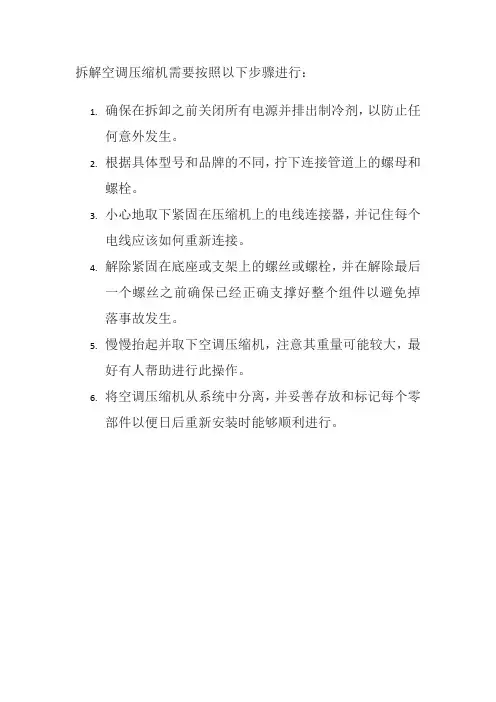

空调压缩机 拆解
拆解空调压缩机需要按照以下步骤进行：
1.确保在拆卸之前关闭所有电源并排出制冷剂，以防止任
何意外发生。
2.根据具体型号和品牌的不同，拧下连接管道上的螺母和
螺栓。
3.小心地取下紧固在压缩机上的电线连接器，并记住每个
电线应该如何重新连接。
4.解除紧固在底座或支架上的螺丝或螺栓，并在解除最后
一个螺丝之前确保已经正确支撑好整个组件以避免掉落事故发生。
5.慢慢抬起并取下空调压缩机，注意其重量可能较大，最
好有人帮助进行此操作。
6.将空调压缩机从系统中分离，并妥善存放和标记每个零
部件以便日后重新安装时能够顺利进行。
空调压缩机拆解
空调压缩机拆解
空调压缩机是空调系统中的重要组件，主要用于压缩和循环制冷剂，从而实现制冷或制热的目的。
如果出现故障或磨损，需要对压缩机进行拆解和维修。
以下是空调压缩机的拆解流程：
1.首先将空调电源断电，并放置电源开关处于关闭状态。
2.拆下压缩机上的管道和配件，注意标记以备装配时使用。
3.用扳手卸下压缩机上的螺丝，将压缩机本体和电机拆开。
4.清洗压缩机本体和电机的内部，特别是油路和气路，使用专用清洗剂。
5.检查压缩机是否存在磨损、锈蚀等情况，如果有需要及时更换。
6.检查压缩机油的量和质量，必要时更换新油。
7.在安装前，需经过简单的试运转，检查是否存在漏电、噪音过大等问题。
以上是空调压缩机拆解的基本流程，需要注意的是，在拆解过程中要保证安全，防止意外伤害。
同时，维修过程中需要使用专业工具和材料，不得随意更换或拆卸零部件。
如果没有专业维修经验，建议寻求专业人士的帮助。
螺杆压缩机大修拆卸安装教程
螺杆压缩机大修拆卸安装教程1、拆卸在螺杆压缩机必须进行大修前，有可能的话，将滑阀卸载到“0”位，正常停机，切断电源。
截断与压缩机相连的管路，将压缩机内的制冷剂和润滑油排出后，方可拆卸压缩机。
注意拆卸时要养成好的习惯，不同部位的零件要分别摆放，并作好必要的装配标记。
(1) 拆下与压缩机相连的管路、联轴器、地脚螺栓后，将压缩机吊运至工作场所。
最好有操作平台。
(2) 拆下吸器过滤器、吸气止回阀。
(3) 拆下能量指示器。
(4) 取下定位销，平行取下吸气端盖，取出油活塞和平衡活塞。
注意取定位销时只能拔出而不能砸出来，一定要先取出定位销，再卸下所有的螺栓，防止吸气端盖的重量全部作用在定位销上，将定位销压弯。
(5) 拆下轴封盖，取出轴封。
注意不要碰伤动、静环。
(6) 取下定位销，拆下排气端盖。
(7) 取下轴承压盖、防松螺母、垫片、止推轴承、调整垫等。
拆卸防松螺母要使用随机专用工具并先起开防松垫片的锁片。
随时作好标记，分别摆放。
(8) 取出定位销后，拆下排气端座。
(9) 利用专用吊环螺栓将主动转子缓慢、平稳取出，不要与机体碰撞。
这时从动转子是随之转动的。
(10) 取出从动转子。
(11) 取出滑阀。
2、检查检查的项目包括：(1) 检查机体内表面、滑阀表面有无不正常的磨痕，并用内径千分表测量内表面尺寸及圆度。
(2) 检查主、从动转子端面与吸排气端座有无磨痕。
(3) 检查主、从动转子外径及齿面的磨损情况，并用外径千分表测量转子的外径。
(4) 测量转子主轴径及主轴承孔的内径尺寸，检查主轴承磨损情况。
(5) 检查轴封的磨损情况。
(6) 检查所有“o”型圈和弹簧的变形、损坏情况。
(7) 检查压缩机所有内油路情况。
(8) 检查能量指示器有无损坏或卡阻现象。
(9) 检查油活塞、平衡活塞有无不正常磨损。
(10) 检查联轴器的传动芯子或膜片有无损伤。
3、修理检查之后，就要对有损伤的零件进行维修或更换。
具体内容如下：(1) 对不太严重的磨损及拉毛现象，可以由钳工用油石研磨光滑。
螺杆压缩机检修方案
螺杆压缩机检修方案摘要：螺杆压缩机作为一种重要的工业设备，常常需要定期进行检修和维护，以确保其正常运行和延长使用寿命。
本文将介绍螺杆压缩机检修的步骤和注意事项，以及常见的故障处理方法。
一、检修步骤1. 停机准备：首先，将螺杆压缩机停机，并切断电源。
然后，排出系统中的气体，并关闭气源和排气阀门。
在检修前，确保压缩机处于安全状态。
2. 拆卸零部件：根据螺杆压缩机的结构和工作原理，逐步拆卸各个零部件。
首先，卸下进气过滤器和油分离器，并清洗它们。
然后，拆下螺杆组件和主轴，注意标记每个零部件的位置和方向，以便后续装配。
3. 清洗和检查：将拆下的零部件放入清洗槽中，用适当的清洗剂清洗，并用刷子清洁难以清洗的部分。
然后，对清洗后的零部件进行检查，检查是否有损坏、磨损或松动的情况，并进行必要的修复或更换。
4. 更换润滑油和密封件：螺杆压缩机的润滑油和密封件是保证其正常运行的关键。
在检修过程中，应检查润滑油的质量和量，并根据需要进行更换。
同时，检查密封件的状况，如有老化、磨损或损坏，应及时更换。
5. 装配和调试：在清洗和检查完成后，按照拆卸时的标记和顺序，逐步将零部件装配回原位。
在装配过程中，应注意各个零部件的紧固程度和位置，确保装配的准确性。
装配完成后，进行必要的调试和测试，确保螺杆压缩机的运行正常。
二、注意事项1. 安全第一：在进行螺杆压缩机检修时，必须严格遵守安全操作规程，戴好防护装备，并确保检修环境的安全性。
2. 维护记录：在检修过程中，应记录每个步骤的操作情况和维护细节，以便日后参考。
同时，建议建立螺杆压缩机的维护档案，记录每次检修的时间、内容和结果。
3. 定期保养：除了定期检修外，螺杆压缩机还需要进行日常的保养工作。
包括定期更换润滑油、清洗过滤器、检查密封件等。
4. 故障处理：螺杆压缩机在使用过程中可能会出现故障，如压力过高、温度异常等。
对于这些故障，应及时采取相应的处理措施，如检查和更换故障元件、调整参数等。
螺杆压缩机的加载和卸载方法
螺杆压缩机的加载和卸载方法螺杆压缩机是一种常用的压缩机，其加载和卸载方法是操作该设备的关键步骤。
本文将详细介绍螺杆压缩机的加载和卸载方法，以帮助读者更好地了解和掌握这一过程。
一、螺杆压缩机的加载方法螺杆压缩机的加载是指将压缩机启动并使其正常运行的过程。
下面将从以下几个方面介绍螺杆压缩机的加载方法。
1. 准备工作在进行加载前，首先需要进行一些准备工作。
检查压缩机的周围环境是否安全，确保没有任何杂物或障碍物影响其正常运行。
检查电源供应是否正常，并确保电压稳定。
此外，还需检查油液和冷却水的供应是否充足。
2. 打开压缩机开关将螺杆压缩机的电源开关打开，此时压缩机开始供电并进入待机状态。
待机状态下，压缩机的电机处于关闭状态，等待进一步操作。
3. 打开冷却系统在打开压缩机开关后，需要打开冷却系统。
冷却系统通常由冷却水泵和冷却塔组成。
打开冷却水泵开关，确保冷却水循环正常运行。
此外，还需检查冷却水的流量和温度，确保其在合理范围内。
4. 启动压缩机在完成前述准备工作后，即可启动螺杆压缩机。
打开压缩机电机开关，电机开始运转。
同时，压缩机的控制系统也开始运行，通过传感器监测压缩机的工作状态。
5. 观察运行状态在加载过程中，需观察螺杆压缩机的运行状态。
通过控制系统的显示屏，可以实时监测到压缩机的进气压力、出气压力、温度等参数。
确保这些参数在正常范围内，以保证压缩机的安全运行。
二、螺杆压缩机的卸载方法螺杆压缩机的卸载是指将压缩机停止运行并断开电源的过程。
下面将从以下几个方面介绍螺杆压缩机的卸载方法。
1. 停止负载在进行卸载前，需先停止螺杆压缩机的负载。
通过控制系统，将压缩机的负载调整为零，即压缩机不再向外界提供压缩空气。
同时，也需关闭与压缩机连接的气体管道，确保压缩机停止供气。
2. 关闭压缩机在停止负载后，即可关闭螺杆压缩机。
关闭压缩机电机开关，压缩机停止运行。
此时，压缩机的控制系统也将停止工作，不再监测和控制压缩机的运行状态。
压机螺杆螺母的拆卸方法
压机螺杆螺母的拆卸方法我折腾了好久压机螺杆螺母的拆卸方法，总算找到点门道。
最开始的时候，我真是瞎摸索。
我就拿个扳手，想直接把螺母拧下来，结果根本拧不动。
我当时就想，这螺母肯定是锈住了或者是太紧了。
然后我又加大了力气拧，可是就怕把螺杆拧坏了，还是不行。
后来我知道了，得先把周围清理干净。
就像你打扫房子一样，周围乱七八糟的垃圾不清理，怎么能找到你要找的东西呢？压机螺杆螺母周围可能有油渍、灰尘、小碎屑之类的，要先用刷子把这些都刷掉。
这一步可不能省，我之前就因为着急，没清理干净，结果扳手总是打滑。
清理完之后，我又试着拧，还是拧不动。
我就想，是不是得热一下呢？我就拿个小喷灯稍微烤了烤螺母，想着热胀冷缩嘛，说不定螺母就松动了。
烤的时候可得小心了，别烤太狠了，把周围的部件搞坏了。
不过这个方法也不一定每次都好使，我也不确定是不是适合所有情况。
然后我想起来，还得给扳手用对劲。
比如说，你拧一个螺丝的时候，姿势不对肯定费力不讨好。
我就调整了一下扳手和螺母的咬合角度，找个最舒服的角度拧。
这次感觉好像松动了一点，但是还是很难完全拧下来。
最后我实在没辙了，找了点松动剂。
那个东西就像给螺母按摩一样，喷上去等一会儿，过了几分钟再去拧。
嘿，你还别说，这次就真的慢慢拧下来了。
要是再拆卸这种压机螺杆螺母，我觉得首先一定要清理干净周围，再根据实际情况决定要不要加热或者用松动剂，还有就是扳手的角度一定要找对，这些点都做好了，拆卸起来就会顺利很多。
我之前失败了那么多次就是因为没有把这些工作做全。
有的时候，一件小事做得不到位就会影响整个结果，拆卸螺母就是这么个道理。
像我那么多尝试过程，每个环节都很重要，如果有一个环节没做好，那就不行，就跟做饭似的，少个调料味道就不对了。
不过对于这个螺母拆卸，我还有很多要学习的地方，说不定以后还会发现更好的方法。
螺杆压缩机卸载原理
螺杆压缩机卸载原理引言：螺杆压缩机是一种常见的工业压缩机，广泛应用于空气压缩、气体输送等领域。
在使用螺杆压缩机时，了解其卸载原理对于提高其效率和使用寿命至关重要。
本文将介绍螺杆压缩机的卸载原理及其工作过程。
一、螺杆压缩机的基本原理螺杆压缩机是利用两个螺杆轴向间的螺旋线来实现气体的压缩。
其中，一个螺杆称为主螺杆，另一个螺杆称为从螺杆。
在螺杆压缩机中，主螺杆和从螺杆之间的螺旋线形成了一系列密封腔，通过主螺杆的旋转运动，气体在密封腔中被压缩，最终排出。
二、螺杆压缩机的卸载原理螺杆压缩机的卸载原理是通过控制进气阀和排气阀的开闭来实现的。
当螺杆压缩机处于卸载状态时，进气阀关闭，压缩机不再向气缸中吸入气体，而是将气体从排气阀排出。
这样可以降低螺杆压缩机的工作负荷，减少功耗，延长设备的使用寿命。
三、螺杆压缩机的卸载工作过程1. 进气阀关闭：当需要卸载螺杆压缩机时，控制系统会关闭进气阀，阻止气体进入压缩机的气缸。
2. 排气阀打开：同时，控制系统会打开排气阀，使得气体可以从压缩机的气缸中排出。
3. 压缩机减速：为了降低螺杆压缩机的运行速度，减少运行噪音和机械损耗，控制系统会减小主驱动电机的转速。
4. 压缩机停机：当螺杆压缩机的压缩过程完成后，控制系统会将压缩机完全停机，以节省能源。
四、螺杆压缩机卸载原理的应用螺杆压缩机的卸载原理在实际应用中有着广泛的应用。
例如，在空气压缩机系统中，当空气需求量变化较小时，可以通过卸载螺杆压缩机来调节输出气流量，以达到节能的目的。
此外，在气体输送系统中，螺杆压缩机的卸载原理也可以用于控制气体的流量和压力。
结论：螺杆压缩机的卸载原理通过控制进气阀和排气阀的开闭来实现。
卸载状态下，压缩机不再吸入气体，而是将气体从排气阀排出，以降低工作负荷和功耗。
螺杆压缩机卸载原理的应用可以实现节能和控制气体流量的目的。
对于螺杆压缩机的使用者来说，了解卸载原理对于提高其效率和使用寿命具有重要意义。
特灵螺杆式冷水机组的故障与排除
特灵螺杆式冷水机组维修流程(附件一）一、特灵螺杆式压缩机组在供冷运行中压缩机显示压缩机低压报警故障的原因可能有如下几点：1、机组系统内制冷剂不足，有渗漏导致制冷系统高低压差不正常（冷凝压力与蒸发压力）及蒸发器内制冷剂液位过低与压，缩机油槽油位过低，因此向压缩机各运动部件的供油量减少（因为螺杆式压缩机是没有油泵、而是靠吸排气间的压力差来实现），压缩机油系统的工作过程为：汇集在压缩机油槽内的冷冻润滑油，在压缩机运转期间是处于排气压力之下（其间润滑油经压缩机内的油分离器所分离）由主油路排出后经，油过滤器进行过滤、再经主电磁阀后分为二个油路：（1）润滑和冷却压缩机吸气、排气端轴承后流入压缩机；（2）送至容量控制机构，作为控制机构的动力，使滑阀运动。
2、在明确油路的输送过程后，再来分析制冷剂不足的问题；制冷剂不足势必会引起排气压力降低和蒸发器液位过低，当系统压差过低和蒸发器冷媒液位过低就一定会导致系统回油困难，回油困难又会造成压缩机油槽油位过低和压缩机供油量减少；而供油量减少就会使螺杆压缩机之阴阳转子、压缩机各机械部件间和转子与缸体之间的油密封效果降低；阴阳转2 子润滑不足、从而会导致转子之间产生干磨擦，使压缩机产生不正常噪音，引发低压报警。
3、系统高低压差不正常，排气压力过低和油压偏低；又会导致润滑和冷却轴承的供油量减少，输送到吸排气端轴承和容量控制机构的供油量减少，如果吸排气端轴承缺油，亦会产生干磨（机组运行期间，轴承失油会造成严重的设备损坏），并且油冷却效果降低（带走轴承室的热量减少）导致轴承发热，磨擦增大，亦会产生异响。
如果发现以上轴承失油故障；和不采取停机措施而使机组继续运行的话，轴承就会因干磨擦最后卡死、使故障范围进一步护大。
4、油过滤器脏堵、油质性能变差等都会导致油压差增大、主油路电磁阀故障，亦会产生低压报警。
二、经过对2#冷水机组在运行中的各项工作参数及运行状态观察分析，发现机组存在以下不正常参数：1、蒸发温度在0~1.5℃的范围浮动，甚至因低蒸发温度报警而导致机组停机（蒸发温度在正常运行时应为：3~7℃之间、标准工况下）。
拆除螺杆机组流程
拆除螺杆机组流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!拆除螺杆机组流程一、准备工作阶段在进行螺杆机组的拆除之前，需要做好一系列的准备工作。
压缩机拆解图与故障分析
压缩机拆解图与故障分析拆掉外壳1、排气止回阀及涡旋机构高温保护活塞；2 、压缩机静涡旋；3 、十字滑环；4 、轴承支架，涡旋盘就固定在它上面；5 、电机线圈；6 、电子绕组固定支架；7 、吸气口；8 、电机尾端轴承支架。
壳体处接线端子底座红圈内是镶嵌的一块磁铁（如果润滑油内有磨削下的微量铁沫，被它吸住。
不会再跟油一起泵进润滑面）此处也显示处很强的设计功底！要仔细观察，根据塑料件的结构形状。
可以看出很巧妙的设计思路！不是单单放了块磁铁那么简单的！吸气口滤网（固定滤网的铁罩和吸气口，是保证吸气从电机内侧进入，用吸气温度冷却电机的小结构）电机绕组温度保护模块。
（红圈处）线圈超出温度后,里面的开关强制断开供电！保护电机。
温度降低后，自动接通。
涡旋盘总成排气止回阀及排气保护活塞排气止回阀下面的排气口和涡旋盘高温保护装置（其实就是一个双金属片，简单实用！此处又是显示出谷轮超强设计的地方）它和排气口止回阀处的活塞，巧妙组合成一个涡旋盘温度自动保护装置！及简单又实用！（有的压缩机外壳上的标签上写着：又是压缩机只转而不压缩，大约半小时以上恢复。
说的就是这里！）吸气口静涡旋盘，此处可以看到吸气口，排气口动涡旋盘动涡旋盘背面轴承座A 、滑环B、主轴C、主轴上油孔（从底部油池吸入的油，此处泵出）D、主轴和滑环的间隙滑环主轴油孔，里面偏心的是动平衡块。
动涡旋盘下面的偏心主轴，主轴上套着一个滑环(此处是谷轮的标志性技术！柔性涡旋技术！）主轴上套着的滑环和主轴之间有几毫米的间隙，做径向移动。
而动涡旋盘的轴承座就套在此滑环上，电机转动后，靠离心力使动涡旋盘的涡旋线与静涡旋的涡旋线紧密结合。
此技术及保证液击的可靠性，又兼顾系统的密封性。
十字滑环供油槽（处处显示设计功底，短短的一点面都加上供油槽！）电机尾端轴承支架红圈处是泵油的小装置（简单实用），此装置保证了把油从底部通过电机主轴，泵送到涡旋盘处润滑。
电机轴尾端轴承处，此孔是从主轴内流出的油给此处润滑。
螺杆压缩机维修方法的探讨
螺杆压缩机维修方法的探讨螺杆压缩机是一种常用于制冷、空调和工业用途的机械设备。
由于长期使用或不当操作，可能会出现故障。
因此，螺杆压缩机维修方法非常重要。
下面探讨一下螺杆压缩机维修的方法。
1. 故障排除在维修前，首先需要对螺杆压缩机进行故障排除，找出故障原因。
通常，故障排除需要进行以下步骤：检查电源是否正常，查看是否有电缆损坏等情况；检查压力开关及排气压力表，确定排气压力是否正常；检查冷却水流量是否足够，冷却水温度是否过高；检查润滑油液位是否足够，润滑系统是否正常工作。
2. 维修方法a. 更换部件当确定了故障原因后，需要更换相应的部件。
一些易损件，如轴承、密封圈、冷却水管等，需要定期更换。
如果温度传感器损坏，也需要更换。
轻微故障可以进行局部修复，例如清洗蒸发器或更换喷嘴。
b. 润滑系统维修螺杆压缩机的润滑系统需要定期维护。
润滑油需要定期更换或添加，防止过度磨损。
检查润滑油密封环是否破损，如果有需要更换。
润滑油液位过高或过低，都可能导致故障。
c. 清洁换热器螺杆压缩机的换热器需要定期清洁。
经常清洗可以防止换热器中积蓄的污垢影响换热效果，同时也可以降低能耗。
清洗时需要注意不要损坏管道和散热片。
d. 检查电气系统螺杆压缩机的电气系统需要定期检查。
检查继电器、开关和连接线是否损坏。
如果发现问题，需要进行修复或更换。
3. 维修保养要点为了确保螺杆压缩机的长期稳定运行，维修保养非常重要。
需要注意以下几点：定期更换易损件，定期对润滑系统进行维护；定期清洁换热器，避免蒸发器和冷凝器受污染；定期检查电气系统，确保电气设备的正常运行；维护压缩机的安全措施，防止意外事故的发生；及时处理故障，并对故障进行记录和分析，以便更好地提高设备的稳定性和生产效率。
4. 总结螺杆压缩机维修是一项重要的工作，正确的维护能够延长机器的使用寿命，提高设备的运行效率，降低维修保养成本。
通过故障排除、部件更换、润滑系统维护、清洁换热器、检查电气系统等方法，可以有效地维修螺杆压缩机。
特灵螺杆式冷水机组的故障与排除
特灵螺杆式冷水机组维修流程(附件一）一、特灵螺杆式压缩机组在供冷运行中压缩机显示压缩机低压报警故障的原因可能有如下几点：1、机组系统内制冷剂不足，有渗漏导致制冷系统高低压差不正常（冷凝压力与蒸发压力）及蒸发器内制冷剂液位过低与压，缩机油槽油位过低，因此向压缩机各运动部件的供油量减少（因为螺杆式压缩机是没有油泵、而是靠吸排气间的压力差来实现），压缩机油系统的工作过程为：汇集在压缩机油槽内的冷冻润滑油，在压缩机运转期间是处于排气压力之下（其间润滑油经压缩机内的油分离器所分离）由主油路排出后经，油过滤器进行过滤、再经主电磁阀后分为二个油路：（1）润滑和冷却压缩机吸气、排气端轴承后流入压缩机；（2）送至容量控制机构，作为控制机构的动力，使滑阀运动。
2、在明确油路的输送过程后，再来分析制冷剂不足的问题；制冷剂不足势必会引起排气压力降低和蒸发器液位过低，当系统压差过低和蒸发器冷媒液位过低就一定会导致系统回油困难，回油困难又会造成压缩机油槽油位过低和压缩机供油量减少；而供油量减少就会使螺杆压缩机之阴阳转子、压缩机各机械部件间和转子与缸体之间的油密封效果降低；阴阳转2 子润滑不足、从而会导致转子之间产生干磨擦，使压缩机产生不正常噪音，引发低压报警。
3、系统高低压差不正常，排气压力过低和油压偏低；又会导致润滑和冷却轴承的供油量减少，输送到吸排气端轴承和容量控制机构的供油量减少，如果吸排气端轴承缺油，亦会产生干磨（机组运行期间，轴承失油会造成严重的设备损坏），并且油冷却效果降低（带走轴承室的热量减少）导致轴承发热，磨擦增大，亦会产生异响。
如果发现以上轴承失油故障；和不采取停机措施而使机组继续运行的话，轴承就会因干磨擦最后卡死、使故障范围进一步护大。
4、油过滤器脏堵、油质性能变差等都会导致油压差增大、主油路电磁阀故障，亦会产生低压报警。
二、经过对2#冷水机组在运行中的各项工作参数及运行状态观察分析，发现机组存在以下不正常参数：1、蒸发温度在0~1.5℃的范围浮动，甚至因低蒸发温度报警而导致机组停机（蒸发温度在正常运行时应为：3~7℃之间、标准工况下）。
空调压缩机的拆卸流程
空调压缩机的拆卸流程
首先呢，你得把空调的电源给切断。
这是最基本的安全措施啦，要是电着自己可就不好玩了！我觉得这一步大家都应该知道，但有时候一着急就容易忘，所以一定要小心谨慎哦！
然后呢，找到空调的外壳，把它拆开。
这个过程可能因空调的型号不同而有些差别。
有的空调外壳很好拆，可能就几个螺丝或者卡扣，不过有的可能就稍微复杂点儿。
在拆外壳的时候，你得小心别把外壳弄破了，毕竟要是弄坏了还得花钱买新的呢。
接下来就到重点啦，要找到连接压缩机的各种线路和管道。
这时候你可要看仔细喽！一般来说呢，会有电线还有制冷剂的管道。
电线的拆卸相对比较简单，只要把接口拔开就行。
但对于制冷剂的管道，这可就要小心啦！因为制冷剂要是泄漏出来，不仅对环境不好，还可能会影响空调的再次使用呢。
这一步我建议你慢慢来，别太着急。
再然后呢，就是把压缩机固定在空调上的螺丝拧下来。
这一步可有点费力气呢，不过你可以找个合适的工具，像扳手之类的。
当然啦，拧螺丝的时候要注意螺丝的大小和规格，可别弄丢了哦。
我有一次就差点把螺丝弄丢，找了半天，可麻烦啦。
在压缩机快被拆下来的时候，要特别注意它的平衡。
因为压缩机还是有点重量的，如果不小心掉下来砸到脚或者其他东西，那可就糟糕了！这时候要是有个人能帮你一下就更好了。
刚开始做这个拆卸工作的时候可能会觉得麻烦，但习惯了就好了。
而且每台空调可能都会有一些细微的差别，所以这个过程可以根据实际情况做一些调整哦。
你看，空调压缩机的拆卸也没有想象中的那么难吧？希望你能顺利完成哦！。
特灵离心机CVHE G 压缩机拆卸
Remove or Loosen the Economizer Assembly
拆除或松开节能器组件
May be completely removed ---or--- 可以完全拆除---或-- Vent connections may be
unbolted , bottom connections loosened sufficiently to allow assembly to lean away from the unit to allow the casings to clear the vent connections. 排气口螺栓
–
Important! Make sure bearings of 1st and 3rd stage vane assemblies are thoroughly lubricated to prevent seizing from rust. 重要！保证一级和
三级导叶组件轴承彻底润滑，防止生锈。
拆除，底部连接松开，保证组件 能移开，提供清理排气口的空
间。
R
SERVICE EXCELLENCE
CVHE/G Mechanical Service Training
/
Remove Vent Line, Oil Return Line and Vane Operator Linkage Assy.
Remove/loosen economizer assembly 拆除/松开节能器组件 Remove Oil Sump Vent Line to Suction Cover 拆除油回路到吸气端盖部
分
Remove Oil Return Line and Vane Linkage Assy 拆除回油管路及导叶附
螺杆压缩机卸载原理
螺杆压缩机卸载原理螺杆压缩机是一种常用的压缩机类型，其工作原理是通过螺杆的旋转来实现气体的压缩。
在螺杆压缩机的运行过程中，有时需要对其进行卸载操作，以便实现对压缩机的控制和调节。
本文将介绍螺杆压缩机的卸载原理及相关知识。
螺杆压缩机的卸载原理主要是通过控制压缩机的进出口阀门，改变气体流量和压力，从而实现对螺杆压缩机的卸载操作。
当压缩机不需要工作时，可以通过打开进出口阀门，将压缩机与气源或负载之间的连接切断，从而达到卸载的目的。
螺杆压缩机的卸载操作可以通过多种方式实现，其中一种常用的方式是通过控制进气阀的开关来实现。
当进气阀关闭时，气体无法进入螺杆压缩机，从而实现卸载。
另一种常用的方式是通过控制排气阀的开关来实现。
当排气阀关闭时，螺杆压缩机无法将气体排出，从而实现卸载。
除了通过进气阀和排气阀的控制，螺杆压缩机的卸载操作还可以通过调节压缩机的转速来实现。
当降低螺杆压缩机的转速时，其输出功率和压缩比也会相应降低，从而达到卸载的效果。
螺杆压缩机的卸载操作可以实现对压缩机的节能控制。
在一些低负荷或间歇工况下，螺杆压缩机不需要全负荷运行，通过卸载操作可以降低能耗并延长设备的使用寿命。
卸载操作还可以实现对压缩机的保护，当压缩机工作过程中出现故障或异常情况时，可以通过卸载操作及时停机，避免进一步损坏设备。
螺杆压缩机的卸载操作需要根据具体的工况和要求进行调整和控制。
在实际应用中，需要根据气体的需求、压力变化以及设备的特性等因素进行合理的卸载操作。
同时，还需要根据实际情况选择适当的卸载方式和方法，以确保螺杆压缩机的正常运行和性能。
螺杆压缩机的卸载原理是通过控制进出口阀门、调节转速等方式实现的。
卸载操作可以实现对压缩机的控制和节能，并对设备进行保护。
在实际应用中，需要根据具体要求进行调整和控制，以保证螺杆压缩机的正常运行和性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
12。拆除二级轴封
13。拆除前轴承
14。拆除定子组件
15。拆除转子组件
16。拆除后轴承
17。拆除低速齿轮及前轴承
Figure 19
Figure 20
Figure 21
Figure 22
18。拆除轴承座
19。拆除轴承
CVGF 压缩机拆装培训 第二部分：压缩机组装
1。安装密封环
2。安装轴承(加热到110度；压紧到 3000PSI）
3。安装锁紧螺母（3.18mm对齐)
4。安装前轴承
5。锁紧密封盖螺丝 6。安装低速齿轮 7。安装低速轴组件 8。安装高速轴组件
9。安装二级叶轮垫片
10。安装二级叶轮
11。安装二级扩压器
12。安装二级密封
13。安装二级导叶组件
14。注意对齐标记
15。安装密封
16。安装叶轮
17。安装一级扩压器 18。安装吸气室组件 19。安装定子壳体组件
本节内容结束
CVGF 压缩机拆装培训 第一部分：压缩机拆卸
1。拆除吸气蜗壳组件
2。拆除吸气室组件
3。拆除一级导叶
4。拆除一级扩压器
5。测量跳动值(小于0.0508mm)
6。测量跳动值(0.356mm-0.508mm)
7。测量扩压板高度(0-0.0127mm)
8。拆除一级叶轮
9。测量轴封间隙(0.0889mm-0.3429mm)
