omron_PLC_232_485_422串行通信详细接线共37页
RS232和RS485正确接线原理图
RS232和RS485接线的正确原理图RS-232是串行数据接口标准，最初都是由电子工业协会（EIA）制订并发布的，RS-232在1962年发布，命名为EIA-232-E，作为工业标准，以保证不同厂家产品之间的兼容。
RS-422由RS-232发展而来，它是为弥补R S-232之不足而提出的。
为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10M b/s，传输距离延长到4000英尺（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。
RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TI A/EIA-422-A标准。
为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TI A/EIA-485-A标准。
由于EIA提出的建议标准都是以“RS”作为前缀，所以在通讯工业领域，仍然习惯将上述标准以R S作前缀称谓。
备注：以上是官方的专业描述，看不懂没有关系，大致有个印象就可以了，有兴趣的可以上网可以买一些专业书籍做深入研究，我再用通俗的语言补充描述一下。
RS232通讯的基础知识：RS232通讯又叫串口通讯方式。
是指计算机通过RS232国际标准协议用串口连接线和单台设备（控制器）进行通讯的方式。
通讯距离：9600波特率下建议在13米以内。
通讯速率（波特率Baud Rate）：缺省常用的是9600 bps，常见的还有1200 2400 4800 1920038400等。
波特率越大，传输速度越快，但稳定的传输距离越短，抗干扰能力越差。
422接线详解
一、RS-232、RS-422与RS-485的由来RS-232、RS-422与RS-485都是串行数据接口标准，最初都是由电子工业协会（EIA）制订并发布的，RS-232在1962年发布，命名为EIA-232-E，作为工业标准，以保证不同厂家产品之间的兼容。
RS-422由RS-232发展而来，它是为弥补RS-232之不足而提出的。
为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到4000英尺（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。
RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。
为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。
由于EIA提出的建议标准都是以“RS”作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS作前缀称谓。
RS-232、RS-422与RS-485标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，在此基础上用户可以建立自己的高层通信协议。
因此在视频界的应用，许多厂家都建立了一套高层通信协议，或公开或厂家独家使用。
如录像机厂家中的Sony与松下对录像机的RS-422控制协议是有差异的，视频服务器上的控制协议则更多了，如Louth、Odetis协议是公开的，而ProLINK则是基于Profile上的。
二、RS-232串行接口标准目前RS-232是PC机与通信工业中应用最广泛的一种串行接口。
RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。
RS-232采取不平衡传输方式，即所谓单端通讯。
图1收、发端的数据信号是相对于信号地，如从DTE设备发出的数据在使用DB25连接器时是2脚相对7脚（信号地）的电平，DB25各引脚定义参见图1。
OMRON串行通信教材
2)纵向奇偶校验（LRC） @10RH00310001FCS* ↙ （转换成ASCII码的HEX代码） 40|31|30|52|48|30|30|33|31|30|30|30|31 （异或运算） 58 （FCS校验结果）
欧姆龙自动化（中国）有限公司
第二章 上位机链接通信
OMRON
1.概念：是实现上位机（电脑）与PLC通讯的链接方式，可一台电脑与一台 PLC或者多台PLC进行连接。 2.功能：实现PLC编程，采集数据，系统监控，数据处理。 3.RS232链接(1:1)：一台电脑与一台PLC以232方式进行链接。最大传输距 离15米。
三、 PC链接 (1:N PC Link)
1.系统结构:
主PLC 从1 从3 ……
OMRON
从8
RS422/485
RS422/485
RS422/485
从2
1:N的PCLink网络中,最多可以连接9台设备,其中CJ1M8台,1台触摸屏 .
欧姆龙自动化（中国）有限公司
OMRON
2.硬件接线: （2线式）
3、关于住宿：我们提供协议酒店预定服务
锦江之星：190元/天（含早餐,晚餐），可以宽带上网
4、关于接送：入住OMRON协议酒店，提供免费接送服务
上午：8：10——8：30，酒店门口 下午：5：00——5：30，OMRON公司西大门
5、关于订票：提供火车票预定服务
请在培训第一天的12:00点前告诉我们车次、时间以及张数
同 步 传 输
同步字符 同步字符 数据块
第n+1帧
同步字符
欧姆龙自动化（中国）有限公司
（二）串行通信基本标准
物理层接口标准
IBM9针RS232口
RS232和RS485正确接线原理图
RS232和RS485接线的正确原理图RS-232是串行数据接口标准，最初都是由电子工业协会（EIA）制订并发布的，RS-232在1962年发布，命名为EIA-232-E，作为工业标准，以保证不同厂家产品之间的兼容。
RS-422由RS-232发展而来，它是为弥补RS-232之不足而提出的。
为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到4000英尺（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。
RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。
为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。
由于EIA提出的建议标准都是以“RS”作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS作前缀称谓。
备注：以上是官方的专业描述，看不懂没有关系，大致有个印象就可以了，有兴趣的可以上网可以买一些专业书籍做深入研究，我再用通俗的语言补充描述一下。
RS232通讯的基础知识：RS232通讯又叫串口通讯方式。
是指计算机通过RS232国际标准协议用串口连接线和单台设备（控制器）进行通讯的方式。
通讯距离：9600波特率下建议在13米以内。
通讯速率（波特率Baud Rate）：缺省常用的是9600 bps，常见的还有1200 2400 4800 19200 38400等。
波特率越大，传输速度越快，但稳定的传输距离越短，抗干扰能力越差。
备注：一般台式机会自带1-2个串口插座（公头（9针插头上带针的俗称公头，带针孔的俗称母头）），现在的笔记本一般不带串口插座，可以购买USB串口转换器，具体请参考怎样使用USB串口转换器？公头接线端子排序图母头接线端子排序图一般只用 2 3 5 号三根线。

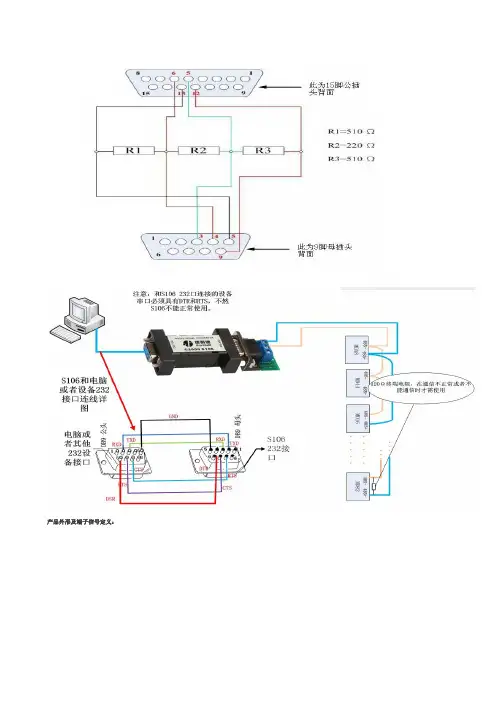

rs232转rs485接线图
产品外形及端子信号定义：RS485/422接线端子信号定义信号名说明针号信号名说明D+ RS485信号正 1 +5V 外接5V辅助电源，可不用D- RS485信号负 2 RXD RS232信号接收TXD+ RS422信号发送正 3 TXD RS232信号发送TXD- RS422信号发送负 4 DTR 数据终端准备好，已与6短接RXD+ RS422信号接收正 5 GND 信号地RXD- RS422信号接收负 6 DSR 据设备准备好，已与4短接SG 信号地7 RTS 请求发送，已与8短接FG 屏蔽地（机壳地）8 CTS 允许发送，已与7短接9 不用不用FS-485C与设备的RS232口的连接：FS-485C可连接任何RS232串口，本产品的RS232插座是按标准的DTE接口定义的，连接标准DCE接口可用直通电缆连接，连接象电脑这样的DTE接口需做一条交叉电缆，如下图所示，随产品已配有该电缆。
对于其它未按标准信号排列的RS232口，用户按照"发送连接收，接收连发送"的原则连接即可。
FS-485C可用于点到点通信和多点通信，除可连接多个其它RS485/422接口外，也可将多达128个RS232口组成RS485或RS422通信网络，其通信距离可达2公里，各节点的地址由设备的内部程序确定。
如使用屏蔽双绞线，请将屏蔽层接到产品的"FG"端子上。
1、二线半双工RS485通信网络：将FS-485C转换器上的RS485和RS422选择开关K1拨到"485"，将网络的始端和终端的FS-485C上的终端电阻设置开关K2拨到"R"，网络上的其它FS-485C上的终端电阻设置开关K2拨到"OFF"。
2、四线全双工RS422通信网络将FS-485C转换器上的RS485和RS422选择开关K1拨到"422"，将网络的始端和终端的FS-485C上的终端电阻设置开关K2拨到"R"，网络上的其它FS-485C 上的终端电阻设置开关K2拨到"OFF"。

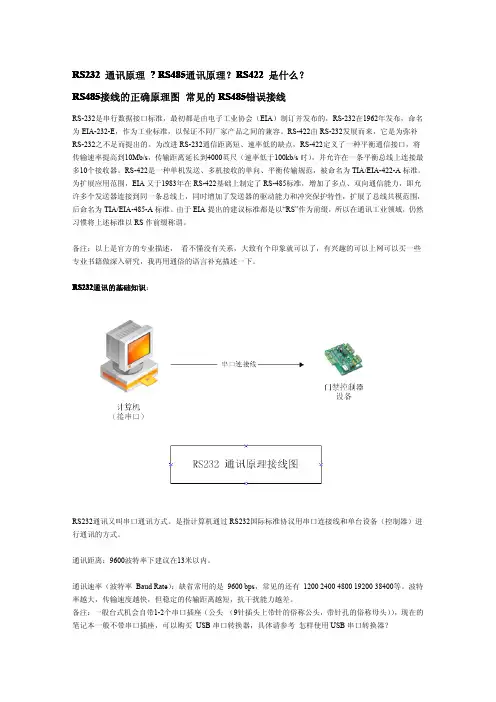

RS232rs485rs422原理与接线
RS232通讯原理?RS485通讯原理？RS422是什么？RS485接线的正确原理图常见的RS485错误接线RS-232是串行数据接口标准，最初都是由电子工业协会（EIA）制订并发布的，RS-232在1962年发布，命名为EIA-232-E，作为工业标准，以保证不同厂家产品之间的兼容。
RS-422由RS-232发展而来，它是为弥补RS-232之不足而提出的。
为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到4000英尺（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。
RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。
为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。
由于EIA提出的建议标准都是以“RS”作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS作前缀称谓。
备注：以上是官方的专业描述，看不懂没有关系，大致有个印象就可以了，有兴趣的可以上网可以买一些专业书籍做深入研究，我再用通俗的语言补充描述一下。
RS232通讯的基础知识：RS232通讯又叫串口通讯方式。
是指计算机通过RS232国际标准协议用串口连接线和单台设备（控制器）进行通讯的方式。
通讯距离：9600波特率下建议在13米以内。
通讯速率（波特率Baud Rate）：缺省常用的是9600bps，常见的还有1200240048001920038400等。
波特率越大，传输速度越快，但稳定的传输距离越短，抗干扰能力越差。
备注：一般台式机会自带1-2个串口插座（公头（9针插头上带针的俗称公头，带针孔的俗称母头）），现在的笔记本一般不带串口插座，可以购买USB串口转换器，具体请参考怎样使用USB串口转换器？母头接线端子排序图公头接线端子排序图一般只用235号三根线。
omron串行通信
主站
从站
主站发送区
写1
1
从站接收区
主站接收区
2
写2
从站发送区
RS232方式
2.接线图：
PLC
PLC
SD 2--------3 RD
RD 3--------2 SD
SG 9--------9 SG
3.参数设定：
（主机）
9芯RS232线缆接线图
（从机）
三、 PC链接 (1:N PC Link)
1.系统结构:
响应
第三方设备
4.应用实例：
使用RS－232C端口在无协议方式下发送10个字节的数据（D100－D104） 到计算机；并将计算机发送到PLC的数据存放在D110－D119中。
接收数据
D110－D119
发送数据
D100－D104
超级终端发送、 接收数据
TXD/RXD
通过指令TXD发送数 据、RXD接收数据
制后再传送，到接收端后又 经过解调还原成原来信号的传输，称为频带传输。
异步传输
4.异步传输&同步传输
第n字符
1 2 3 4 5 6 7 8 9 10 11
1 0 0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 1 1 0
起始位
7 位数据位
奇偶位 停止位
起始位后第一个 脉冲
起始位
接收方采用信 号的时钟脉冲
4. 协议宏通信步骤
1.端口设定 2.使用CX-Protocol 软件编写协议写入
PMSU
3.在CPU中写入通 信程序
PMCR
1 对通信端口进行通 主站:协议宏 从站:Hostlink
信设定
2侧通信格式、协议一致
plc通讯网口怎么接线
plc通讯网口怎么接线PLC通信网口怎么接线引言：PLC（可编程逻辑控制器）是一种常见且广泛应用于自动化控制领域的设备。
它通过与其他设备进行通信来实现控制和监测功能。
其中，PLC的通信网口是一种常见的通信接口，它允许PLC 与其他设备通过网络进行数据交换和通信。
本文将介绍PLC通信网口的接线方法，并探讨一些注意事项。
一、RS232串口接线RS232串口是一种常见的PLC通信网口类型。
在接线之前，首先需要准备好RS232串口线缆和适配器，确保其符合PLC和其他设备的接口标准。
一般来说，RS232串口线缆会配备有相应的连接头，如DB9或DB25。
接线时，将PLC通信口的DB9或DB25连接头插入相应的串口插孔中，并将另一端的连接头与目标设备相匹配的串口进行连接。
在连接之前，务必确保设备之间的通信参数（如波特率、数据位、停止位等）需要一致，以确保数据能够正确传输。
二、RS485串口接线除了RS232串口，PLC通信网口还可以是RS485串口。
相较于RS232，RS485通信方式具有更高的传输速率和抗干扰能力。
在RS485通信中，通常需要使用两根信号线（A线和B线）进行数据传输。
在接线时，将PLC的A、B信号线分别连接到目标设备对应的A、B信号线上，并接地。
此外，还需注意将PLC通讯口的GND（地线）连接到目标设备的相应地线上，以确保信号传输的稳定性。
三、以太网口接线除了RS232和RS485串口，PLC通信网口还可以是以太网口。
以太网具有较高的传输速率和可靠性，适用于大规模数据传输和远程监控。
在接线时，首先需要准备好相应的以太网线缆，其一端插入PLC网口，另一端插入路由器、交换机或其他网络设备的相应网口。
同时，还需确保PLC和其他设备在同一网络中，且具有相同的IP地址和子网掩码。
通过这样的接线方式，PLC可以与其他设备进行远程通信和数据传输。
四、注意事项1. 了解通信协议：在接线之前，需要了解PLC的通信协议及其与其他设备的兼容性。
RS232和RS485接线的正确原理图
RS232和RS485接线的正确原理图RS-232是串行数据接口标准，最初都是由电子工业协会（EIA）制订并发布的，RS-232在1962年发布，命名为EIA-232-E，作为工业标准，以保证不同厂家产品之间的兼容。
RS-422由RS-232发展而来，它是为弥补RS-232之不足而提出的。
为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到4000英尺（速率低于100kb/s 时），并允许在一条平衡总线上连接最多10个接收器。
RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。
为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。
由于EIA提出的建议标准都是以“RS”作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS作前缀称谓。
备注：以上是官方的专业描述，看不懂没有关系，大致有个印象就可以了，有兴趣的可以上网可以买一些专业书籍做深入研究，我再用通俗的语言补充描述一下。
RS232通讯的基础知识：RS232通讯又叫串口通讯方式。
是指计算机通过RS232国际标准协议用串口连接线和单台设备（控制器）进行通讯的方式。
通讯距离：9600波特率下建议在13米以内。
通讯速率（波特率Baud Rate）：缺省常用的是9600 bps，常见的还有1200 2400 4800 19200 38400等。
波特率越大，传输速度越快，但稳定的传输距离越短，抗干扰能力越差。
备注：一般台式机会自带1-2个串口插座（公头（9针插头上带针的俗称公头，带针孔的俗称母头）），现在的笔记本一般不带串口插座，可以购买USB串口转换器，具体请参考怎样使用USB串口转换器？公头接线端子排序图母头接线端子排序图一般只用2 3 5 号三根线。
OmronPLC串行通讯讲义
串行通信串行通信即通过使用PLC上的串行口（RS－232C口或RS－422/485口）同第三方设备进行通信的过程。
对于PLC上的串行口，它所支持的通信方式有很多种，有连接上位机的上位机通信方式，有连接PLC的1：1PC链接方式，还有连接第三方的通信方式等等。
下面进行一一介绍。
第一节上位机链接通信概要上位机链接系统即Hostlink系统是对于FA系统一种即优化又经济的通信方式，它适合一台上位机与一台或多台PLC进行链接。
上位机可对PLC传送程序，并监控PLC的数据区，以及控制PLC的工作情况。
HOSTLINK系统允许一台上位机通过上位机链接命令向HOSTLINK系统的PLC发送命令，PLC处理来自上位机的每条指令，并把结果传回上位机。
一．HOSTLINK 系统特点通信即可采用RS－232C方式，又可采用RS－422方式，RS－232C方式是基于1：1的通信。
RS－422方式是实现1：N的通信，即一台上位机与多台PLC进行通信，最多可有32台PLC连接到上位机。
也可采用光缆进行连接,但光缆的话必须使用专用上位机监控上位机可对PLC的程序进行传送或读取，并可对PLC数据区进行读写操作。
双重检查系统所有通信都将作奇偶检验和帧检验，从而能估计出通信中的错误。
二．系统配置：RS－232C链接（1：1）当使用RS－232C链接时，只可实现1：1的通信，即一台上位机与一台PLC进行通信，最大通信距离不超过15m。
1．使用PLC自带的口RS－232C口编程器口（外设口）注：适配器型号为CPM1－CIF01或CQM1－CIF02，是外设口转RS－232C口的适配器。
2．使用上位链接单元：注：上位链接单元的型号为C200H－LK201，它提供的是一个25芯的RS－232C口。
若连的是CS1系列的PLC，还可通过通信模块CS1W－SCU21。
3.使用通信板：注：通信板型号为C200HW-COM02/04/05/06,均带RS-232C口。
OmronPLC串行通讯讲义
OmronPLC串⾏通讯讲义串⾏通信串⾏通信即通过使⽤PLC上的串⾏⼝（RS－232C⼝或RS－422/485⼝）同第三⽅设备进⾏通信的过程。
对于PLC上的串⾏⼝，它所⽀持的通信⽅式有很多种，有连接上位机的上位机通信⽅式，有连接PLC的1：1PC链接⽅式，还有连接第三⽅的通信⽅式等等。
下⾯进⾏⼀⼀介绍。
第⼀节上位机链接通信概要上位机链接系统即Hostlink系统是对于FA系统⼀种即优化⼜经济的通信⽅式，它适合⼀台上位机与⼀台或多台PLC进⾏链接。
上位机可对PLC传送程序，并监控PLC的数据区，以及控制PLC的⼯作情况。
HOSTLINK系统允许⼀台上位机通过上位机链接命令向HOSTLINK系统的PLC发送命令，PLC处理来⾃上位机的每条指令，并把结果传回上位机。
⼀．HOSTLINK 系统特点通信即可采⽤RS－232C⽅式，⼜可采⽤RS－422⽅式，RS－232C⽅式是基于1：1的通信。
RS－422⽅式是实现1：N的通信，即⼀台上位机与多台PLC进⾏通信，最多可有32台PLC连接到上位机。
也可采⽤光缆进⾏连接,但光缆的话必须使⽤专⽤上位机监控上位机可对PLC的程序进⾏传送或读取，并可对PLC数据区进⾏读写操作。
双重检查系统所有通信都将作奇偶检验和帧检验，从⽽能估计出通信中的错误。
⼆．系统配置：RS－232C链接（1：1）当使⽤RS－232C链接时，只可实现1：1的通信，即⼀台上位机与⼀台PLC进⾏通信，最⼤通信距离不超过15m。
1．使⽤PLC⾃带的⼝RS－232C⼝编程器⼝（外设⼝）注：适配器型号为CPM1－CIF01或CQM1－CIF02，是外设⼝转RS－232C⼝的适配器。
2．使⽤上位链接单元：注：上位链接单元的型号为C200H－LK201，它提供的是⼀个25芯的RS－232C⼝。
若连的是CS1系列的PLC，还可通过通信模块CS1W－SCU21。
3.使⽤通信板：注：通信板型号为C200HW-COM02/04/05/06,均带RS-232C⼝。
最新422接线详解
一、RS-232、RS-422与RS-485的由来RS-232、RS-422与RS-485都是串行数据接口标准，最初都是由电子工业协会（EIA）制订并发布的，RS-232在1962年发布，命名为EIA-232-E，作为工业标准，以保证不同厂家产品之间的兼容。
RS-422由RS-232发展而来，它是为弥补RS-232之不足而提出的。
为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到4000英尺（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。
RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。
为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。
由于EIA提出的建议标准都是以“RS”作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS作前缀称谓。
RS-232、RS-422与RS-485标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，在此基础上用户可以建立自己的高层通信协议。
因此在视频界的应用，许多厂家都建立了一套高层通信协议，或公开或厂家独家使用。
如录像机厂家中的Sony与松下对录像机的RS-422控制协议是有差异的，视频服务器上的控制协议则更多了，如Louth、Odetis协议是公开的，而ProLINK则是基于Profile上的。
二、RS-232串行接口标准目前RS-232是PC机与通信工业中应用最广泛的一种串行接口。
RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。
RS-232采取不平衡传输方式，即所谓单端通讯。
图1收、发端的数据信号是相对于信号地，如从DTE设备发出的数据在使用DB25连接器时是2脚相对7脚（信号地）的电平，DB25各引脚定义参见图1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
欧姆龙贸易（上海）有限公司
3.RS485串行通信接口
A
A
发
B
使 能
收
B
收
使 能
发
OMRON PLC
通信设备
欧姆龙贸易（上海）有限公司
（三）校验方法
1.奇偶校验 1)横向奇偶校验 (奇校验）
1 0110，0101 0 0110，0001
（偶校验）
1 0100，0101 0 0100，0001
2)纵向奇偶校验（LRC） 10RH00310001FCS* ↙ （转换成ASCII码的HEX代码）
40|31|30|52|48|30|30|33|31|30|30|30|31 （异或运算）
58 （FCS校验结果）
欧姆龙贸易（上海）有限公司
二、 上位机链接通信
1.概念：是实现上位机（电脑）与PLC通讯的链接方式，可一台电脑与一台 PLC或者多台PLC进行连接。
2.功能：实现PLC编程，采集数据，系统监控，数据处理。 3.RS232链接(1:1)：一台电脑与一台PLC以232方式进行链接。最大传输距
欢迎光临OMRON 串行通信培训班
欧姆龙贸易（上海）有限公司
2.单工、半双工、全双工（i）
单工
发送装置
数据流向
接受装置
半双工
发送装置 接受装置
欧姆龙贸易（上海）有限公司
数据流向1 数据流向2
接受装置 发送装置
2.单工、半双工、全双工（ii）
发送装置 接受装置
数据流向1 数据流向2
接受装置 发送装置
奇偶位 停止位
起始位后第一个 脉冲
起始位
接收方采用信 号的时钟脉冲
8
16
16
16
16
欧姆龙贸易（上海）有限公司
第n帧
同 步 传 输
第n+1帧
同步字符
同步字符
数据块
同步字符
欧姆龙贸易（上海）有限公司
（二）串行通信基本标准
1.RS232C串行通信接口
IBM9针RS232口
DCD DSR
RXD RTS
RS485(2线制） PC-----PLC-----PLC …… T+ ---- T+ ---- T+ …… T- ---- R- ---- R- ……
欧姆龙贸易（上海）有限公司
8.HostLink通信协议：上位机链接通信是通过在上位机和PLC间交换命令和 应答实现的。使用的是OMRON的HOSTLINK协议，在一次交换中传输的命令或 应答数据称为一帧，一帧最多可包含131个数据字符。
全双工
欧姆龙贸易（上海）有限公司
3.基带传输&频带传输
基带传输：所谓基带，就是指电信号所固有的基本频带，简称基带。当 利用数据传输系统直接传送基带信号，不经频谱搬移时，则称之为基带 传输 。
欧姆龙贸易（上海）有限公司
所谓频带传输：就是把二进制信号(数字信号)进行调制交换，成为能在公用电话
网中传输的 音频信号(模拟信号)，将音频信号在传输介质中传送到接收端后，再由 调制解调器将该音 频信号解调变换成原来的二进制电信号。这种把数据信号经过调
3)标准设置参数：
欧姆龙贸易（上海）有限公司
6.RS232链接(1:1)接线：
PC
PLC
SD 2--------2 RD
RD 3--------3 SD
SG 5--------9 SG
7.RS422/485链接(1:N)接线：
RS422(4线制） PC-----PLC-----PLC…… SDA T+ ---- R+ ---- R+ …… （RDA） SDB T- ---- R- ---- R- …… （RDB） RDA R+ ---- T+ ---- T+ …… （SDA） RDB R- ---- T- ---- T- …… （SDB）
制后再传送，到接收端后又 经过解调还原成原来信号的传输，称为频带传输。
V(t)
模公司
4.异步传输&同步传输
第n字符
异
1 2 3 4 5 6 7 8 9 10 11
步
1 0 0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 1 1 0
传
输
起始位
7位数据位
欧姆龙贸易（上海）有限公司
操作步骤：
欧姆龙贸易（上海）有限公司
三、 PC链接 (1:1 PC Link)
1.概念：两台PLC可以通过各自的RS－232C口连接构成1：1的链接，它们可 以无需编程自动进行数据交换，实现共享，共享的数据区为LR区。 其中一台设为主站，另一台设为从站。
上位机到PLC
命令格式 起始符 节点号 命令码 00-31 XX
正文
FCS校 终止符 验码 *↙
PLC到上位机
响应格式 起始符 节点号 命令码 结束码 00-31 XX
正文
FCS校 终止符 验码 *↙
对于有关命令，参数，结束码 的内容，可以参阅有关编程手
册的HostLink通信协议。
欧姆龙贸易（上海）有限公司
9.远程通信：使用Modem来实现电脑和PLC的远程通信。电脑和PLC两侧使 用外置Modem，用电话网连接两侧外置Modem，实现电脑对 PLC的远程通信。
电话网
M
M
RS－232C口
提示： 实现1：1的远程连接可以用 RS232线缆连接Modem和PLC。 实现1：N的远程连接，同样可以 使用适配器将RS232口转为RS422 方式，再连接到多台PLC。
离15米。
直接用RS232标准线 缆链接电脑和PLC。
需用适配器把232口转 换成外设口再和PLC
的外设口连接。
欧姆龙贸易（上海）有限公司
4.RS422链接(1:N)：一台电脑与多台PLC以RS422方式进行链接。最大传输 距离500米。
NT-AL001
外设口:CPM1CIF11
R232口:CJ1WCIF11
TXD CTS
DTR RI
GND
OMRON PLC 9针RS232口
FG 5V
SD DR
RD ER
RS SG
CS
欧姆龙贸易（上海）有限公司
RS232C通信接线示意图
电脑(9针)
OMRON PLC(9针)
欧姆龙贸易（上海）有限公司
2.RS422串行通信接口
A
A
发
B
收
B
收
A
B
发
OMRON PLC
通信设备
R232口:CJ1WCIF11
32台
欧姆龙贸易（上海）有限公司
5.上位机连接参数设置：上位机连接参数设置可以用电脑（CX-Programmer 软件）或者手持编程器来完成。
1）电脑设置：用CX-P软件在“设置”选项中进行上位机链接端口，外设口的 设置，设置连接模式为：HOST链接。
2）手持编程器：RS232口：DM6645为0。 外设口：DM6650为0。
