同层排水节点
工艺标准工法规范标准2.0
蓝光地产装饰工艺工法标准（2.0）批准：吴廿分管领导：郑国民主编：毛泉发布时间：2017年01月25日实施时间：2017年01月25日主编单位：蓝光地产集团生产（项目）管理指挥中心装饰景观公司项目及计划管理中心1.目的为进一步规范装修项目工程管理动作，全面提高装修项目工程质量，统一施工工艺做法，固化标准节点，有效的进行成本控制，提升观感，特整理并编写本文件。
2.适用范围本文件内容旨在对装修项目施工工艺的管理以及对标准节点统一的建议。
本文件根据蓝光已交房项目实际操作经验，同时参考其他房产开发公司的管理经验，对公司已有制度、图集标准、管理流程及实施细则进行了汇总、补充和完善，供装蓝光地产范围内装饰工程管理人员、装修设计人员、成本管理人员参考使用。
本文件适用于蓝光地产集团辖下全部公区、户内批量、商业综合体、营销示范展示区等装饰工程项目。
3.说明本工艺工法经批准后实施时间为2017年1月25日。
由于装修行业发展特点及“四新”创新推动，本工艺工法定于每年修订完善一次。
在执行本工艺工法过程中，如有异议或建议，请与蓝光地产集团生产（项目）管理指挥中心或装饰景观公司项目及计划管理中心联系答疑，合理化建议将在下一次修订时给予修正完善。
装饰工程统一做法（1）瓷砖胶（德高、亚地斯）施工统一做法1、基层处理⑴基层应具有足够的承载力及稳定性，无空鼓、开裂；⑵基层应洁净，无砂浆或砼浆堆积、无油污、蜡封、保护剂等有碍粘接物质；⑶当抹灰基层强度过低，大面积出现起砂或清水砼表面过于光滑时，须进行界面处理；⑷铲除石材背网，玻化砖清除背面脱模剂（用钢丝刷将背面满刷一遍、湿布擦拭一遍）；⑸施工前对基面进行喷水湿润，待基面无明水（内湿外干）后施工。
2、粘接剂拌制⑴采用电动搅拌机在固定容器内拌制，严格执行配合比。
先加水，边搅拌，徐徐倒入粉料以尽量减少搅拌死角，减少搅拌粉团颗粒；⑵搅拌3-5分钟至均匀无结块后，静置5分钟，施工前再次搅拌约1分钟使得产品获得最佳刮浆顺滑性；⑶一次拌制的浆料须在1小时内用完，干结的胶浆禁止使用，严禁加入水和粉料再次搅拌使用；3、粘贴⑴使用齿型刮板，先把搅拌好的胶浆均匀涂布于墙面，然后握住齿形刮板使其齿边与基面形成45-60°角，把胶浆层梳理成均匀条状；⑵如铺贴纸皮砖、马赛克等小型饰面砖（单砖面积小于0.1m2），可直接将瓷砖铺贴至墙面的瓷砖胶上；⑶长边尺寸大于300mm的玻化砖、石材、陶瓷薄板等，应采用（中涂法）双面刮胶粘贴，即墙面和瓷砖背面都应刮胶并梳理成均匀条状，两面胶条纹路垂直相交，再铺贴，墙面每次刮涂2块砖的面积范围；⑷每一块砖边缘处用胶浆塞严堵实，并保证边缘满浆率≥95%，杜绝空鼓；⑸粘牢贴稳后，在2小时内使用湿布将残留在砖表面的胶粘剂清理干净，此时瓷砖胶还处于初凝前的状态，湿布不用力即可清理；4、注意事项⑴瓷砖胶施工温度为：5-35℃，环境低于5℃时采用冬期施工方案，如使用20℃温水搅拌或采用室内升温措施；环境高于35℃时采取夏季施工方案，如背阴施工、减少单次拌制量、基层润湿、单次墙面上浆范围不多于1块砖面积等；⑵各项目具体选用瓷砖胶规格型号、基层是否采用界面剂处理由工程及技术协商确定；⑶立面使用瓷砖胶粘贴墙砖的高度≯3m。

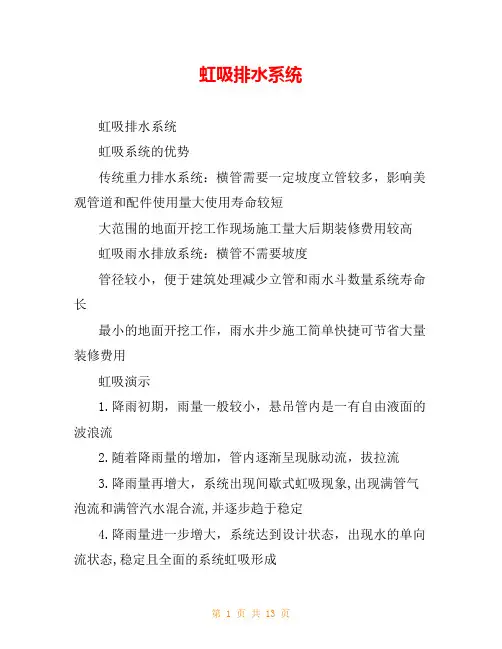

虹吸排水系统
虹吸排水系统虹吸排水系统虹吸系统的优势传统重力排水系统：横管需要一定坡度立管较多，影响美观管道和配件使用量大使用寿命较短大范围的地面开挖工作现场施工量大后期装修费用较高虹吸雨水排放系统：横管不需要坡度管径较小，便于建筑处理减少立管和雨水斗数量系统寿命长最小的地面开挖工作，雨水井少施工简单快捷可节省大量装修费用虹吸演示1.降雨初期，雨量一般较小，悬吊管内是一有自由液面的波浪流2.随着降雨量的增加，管内逐渐呈现脉动流，拔拉流3.降雨量再增大，系统出现间歇式虹吸现象,出现满管气泡流和满管汽水混合流,并逐步趋于稳定4.降雨量进一步增大，系统达到设计状态，出现水的单向流状态,稳定且全面的系统虹吸形成虹吸系统的技术参数虹吸系统的技术参数:雨水斗的技术参数:雨水斗底盘尺空气挡初步最高雨水井/天天沟开孔天沟以下所需空气挡板种类寸板尺寸设计排量沟最小尺寸尺寸空隙高度A(mm)B(mm)(l/s)C(mm)D(mm)E(mm)F(mm)TY56TY9026029022025 030TY11039535050600320320__01230045016020__502602025 虹吸排水与同层排水应用分析摘要:对虹吸排水和同层排水进行介绍和分析后,提出利用虹吸排水系统和同层排水系统的方法解决大面积屋面雨水排水和本层排水管检修影响上下层的问题,以提高人们对这两种排水方式的认识,可供设计人员参考借鉴。
1虹吸排水系统随着时代的前进,建筑业的发展,工业厂房和公共建筑均朝着大面积的方向发展,在建筑屋面的排水系统中,传统的设计和施工是按“重力式”考虑的,因此屋面的坡度、雨水管道的多少及管径的大小是决定雨水排泄畅通的首要条件。
在新型建筑中,屋面面积的增大,必然导致雨水管道增多,管径增大,从而影响建筑的美观和实用。
因此,传统的屋面排水系统已显得越来越不适应了,而大面积屋面排水系统的设计,变成了现代建筑的一个新课题。
为此,认为采用屋面雨水虹吸排水,是解决大面积屋面排水设计的有效途径。
精装修构造节点标准做法 -26卫生间地面同层排水(沉箱式)构造节点标准做法
卫生间地面同层排水（沉箱式）构造节点标准做法
施工质量控制点重要说明：
a.地漏、马桶等排污（水）管定位需根据装修排版确定；管道定位后采用固定件与水泥砂浆结合固定。
b.卫生间降板内采用陶粒或珍珠岩等轻质材料填层。
同时此处必须增设侧排地漏作为二次排水系统。
(6)厨房、卫生间（不带沉箱式）、阳台等带防水地面构造节点标准做法
瓷砖地面
施工质量控制点重要说明：
a.厨卫、阳台等所有干区或湿区地面铺贴工艺均采用湿铺法。
b.厨卫所有墙面防水高度不低于1800mm，干区的墙面防水高度不低于900mm（保证不得低于洗手盆台面）。
2/ 2。
建筑给排水知识点总结
一、建筑内部给水系统三种给水系统：生活给水系统生产给水系统消防给水系统；生活给水系统：生活饮用水系统直饮水系统杂用水系统；给水系统的组成：1 引入管（室外给水管网的接管点引入建筑物内的管段）2水表节点（设在引入管上的水表及其前后的阀门和泄水装置的总称）3给水管网：干管（总干管，是浆水从引入管输送至建筑物各区域的管段），立管，支管，分支管（配水支管，将水从支管输送至各用水设备的管段。
我国给水管道常用钢管铸铁管塑料管复合管）4给水附件：截止阀（关闭严密水流阻力大局部阻力系数和管径成正比），闸阀（全开时水流直线通过水流阻力小有杂质落入易磨损），蝶阀（阀板在90° 翻转范围内起调节、节流和关闭作用，操作扭矩小启闭方便结构紧凑体积小），止回阀（阻止管道中水反向流动）5配水设施（生活生产和消防给水系统管网上终端用水点的设施）6增压和贮水设备7 水表；给水方式的基本形式：依靠外网压力1直接给水方式2设水箱的给水方式；依靠水泵升压1设水泵的给水方式2设水泵水箱的给水方式3气压给水方式（变压式定压式）4分区给水方式5分质给水方式；管道布置基本要求：1确保供水安全和良好水力条件力求经济合理2保护管道不受损害3不影响生产安全和建筑物的使用4便于安装维修。
一般采用枝状布置：上行下给，下行上给，中分式给水管道敷设有明装和暗装两种。
明装即管道外露优点是安装维修方便造价低但影响美观表面结露积灰尘。
暗装即管道隐蔽，如设在墙中，不影响室内美观整洁但施工复杂维修困难造价高；管道防护：防腐；防冻防露；防漏；防振；二、建筑内部给水系统的计算设计秒流量：建筑物内卫生器具按最不利情况出流时的最大瞬时流量；气压给水设备：利用密闭罐中压缩空气的压力变化调节和压送水量，在给谁系统中起增压和调节作用。
分类和组成：按输水压力的稳定性分为变压式和定压式；按气水接触方式分为补气式和隔膜式；优点：灵活性大设置位置不受限制便于隐蔽安装拆卸都很方便成套设备都在工作生产现场集中组装占地面积小工期短土建费用低，实现了自动化操作便于维护管理，水质不易被污染还有助于消除水锤的影响；缺点：调节容积小贮水量少一般调节水量只占总容积%20-30压力容器制造加工难度大变压式压力变化较大对给水附件使用寿命影响较大；耗电量大；使用范围：适用于有升压要求但又不适宜设置水塔或高位水箱的小区或建筑物内的给水系统，小型简易和临时性给水系统和消防给水系统。
卫生间同层排水技术交底记录
技术交底记录
工程名称施工单位
交底部位施工图版本
工艺名称卫生间同层排水工艺标准交底日期
【工艺流程】
结构防水→闭水实验→防水保护→防水保护层→固定支座→回填→面层防水
【CAD节点做法】.【三维节点做法】
【卫生间同层排水的现场图片】
【工艺要点】
1、原建筑结构面需进行防水处理，并做楼地面蓄水试验；蓄水试验完成后及时进行保护层施工；
2、排污管定位后用水泥砂浆固定，对降板区域使用轻质陶粒混凝土回填；
3、陶粒混凝土上部需布一层钢筋网片，再浇捣100mm厚C20混凝土垫层，并找好排水坡度；
4、待混凝土垫层干后进行统一墙地面第二遍防水处理；
注：同层排水的降板防水工艺施工较为困难，建议在第一层防水施工验收后再进行排水管线的安装，安装时不能用吊杆及管卡固定管线，防止打穿防水层，用水泥砂浆做支架固定
技术负责人交底人接受交底人
注：本记录一式两份，一份交接受交底人，一份存档。
1 / 1。
别再被骗了，这才是台盆墙排水的真正原理！
别再被骗了，这才是台盆墙排水的真正原理！但在施工中如果不明确排水方式就会影响整体设计，排水原理搞不清楚施工落地就更加难办，很多人还认为墙排水是直接在墙体上进行排水；因此，为了彻底化解大家的困惑，本文将层层解析墙排水的工作原理，主要解决以下问题：1、墙排水与地排的根本区别在哪2、墙排水的排水原理是什么3、施工中会遇到的问题和注意事项及处理方式4、墙排水的优缺点有哪些01.墙排水、地排水区别卫生间台盆排水方式分为两种：直排和墙排水。
这两种排水方式的外观不同，运作方式也是不同的。
1、墙排水台盆后方砌一堵假墙，形成一定的宽度的布置管道的专用空间，排水支管不穿越楼板在假墙内敷设、安装，在同一楼层内与主管相连接。
△墙排水2、地排式通过地面排水管直接连接台盆进行排水。
△地排02.墙排水工作原理墙排水分为同层排水和异层排水两种形式。
1、同层排水水流起于台盆，流向墙面立管，再到本层地面，经过倾斜放坡后流向本层的竖向管井，最后排往楼下。
△同层排水2、异层排水水流起于台盆，流向墙面立管，通过地面下水孔通往下层，从下层管道流向管道井。
△异层排水03.墙排水施工做法1、可以直接将下水管道包起来，内部做钢结构，既不影响水管内部排水，又不会影响造型设计，水管下水做同层、异层均可，但上下完成面厚度会有不同。
△包住管道2、空间足够时，可以把墙做出来一段，整体外包，不仅美观上方搭建起来的空间也可做嵌入式镜柜等；△整体外包空间不允许但墙体构造厚度足够时，可适当的在墙面开槽，把水管埋进去，也就是管道内嵌△管道内嵌04.墙排水优缺点1、优点a、外观整洁没有了裸露的管道，卫生间看上去更加精致高档。
b、占地面积小比如说洗手池台面，省去了下面的管道空间，就可以打柜子了。
c、减少噪音管道包在墙体里，声音也会被隔绝掉一部分。
d、便于打扫减少很多的卫生死角，打扫起来更加方便。
2、缺点因墙排水的管道轨迹转折较多，所以容易堵塞，△管道转折总体而言，墙排水并不是直接在墙面排水，而是落水管横向的接在了墙上，最终还是会落在地面，墙排水在制图中更应该考虑的是竖向排水管的处理。
建筑给排水工程名词解释
1.水表节点: 水表节点是安装在引入管上的水表及其前后设置的阀门和泄水装置的总称。
2.引入管: 指从室外给水管网的接管点引至建筑物内的管段，一般又称进户管，是室外给水管网与室内给水管网之间的联络管段。
3.水表节点：指装设在引入管上的水表及其前后设置的阀门和泄水装置的总称。
4.给水附件: 指管道系统中调节水量、水压、控制水流方向、改善水质，以及关断水流，便于管道、仪表和设备检修的各类阀门和设备。
5.配水设施：是生活、生产和消防给水系统其管网的终端用水点上的设施。
6.增压和贮水设备：指在室外给水管网压力不足，给水系统中用于升压、稳压、贮水和调节的设备。
7.水表的过载流量：水表在规定误差限内使用的上限流量。
8.水表的常用流量：水表在规定误差限内允许长期通过的流量。
9.水表的最小流量：水表在规定误差限内使用的下限流量。
10.水表的流量范围：过载流量和最小流量之间的范围。
11.始动流量：水表开始连续指示时的流量，此时水表不计示值误差。
12.公称压力：水表的最大允许工作压力。
13.示值误差：水表的示值和被测水量真值之间的差值。
14.示值误差限：技术标准给定的水表允许的误差极限值，亦称最大允许误差。
15.最低工作压力: 各种配水装置为克服给水配件内摩阻、冲击及流速变化等阻力，其额定出流流量所需的最小静水压力称为最低工作压力。
16.额定流量：满足卫生器具和用水设备用途要求而规定的，其配水出口在单位时间流出的水量。
17.最不利配水点：给水系统水压如能够满足某一配水点的所需水压时，则系统中其他用水点的压力均能满足，则称该点为给水系统中的最不利配水点。
18.减压水箱给水方式: 在高层建筑中，可将水箱置于用水点的上部，利用水箱的消能作用保证用水点的静水压不致过大，从而保证给水附件的正常使用，这种水箱称为减压水箱。
设置有减压水箱的给水方式称作减压水箱给水方式。
19.用水定额: 用水定额是计算用水量的依据。
是根据具体的用水对象和用水性质确定一定时期内相对合理的单位用水量的数值，主要有生活用水定额、生产用水定额和消防用水定额。
给排水管道敷设规范摘录
给排水管道敷设给水排水管道不应穿过变配电房、电梯机房、智能化系统机房、音像库房等遇水会损坏设备和引发事故的房间，以及博物馆类建筑的藏品库房、档案馆类建筑的档案库区、图书馆类建筑的书库等；并应避免在生产设备、遇水会引起爆炸燃烧的原料和产品、配电柜上方通过；排水横管不得穿越食品、药品及其原料的加工及贮藏部位，并不得穿越生活饮用水水池（箱）的正上方；排水管道不得穿过结构变形缝等部位，当必须穿过时，应采取相应技术措施；排水管道不得穿越客房、病房和住宅的卧室、书房、客厅、餐厅等对卫生、安静有较高要求的房间；生活饮用水管道严禁穿过毒物污染区。
当通过有腐蚀性区域时，应采取安全防护措施。
2. 住宅室内装饰装修设计规范JGJ 367-2015 当给水管暗敷时，应避免破坏建筑结构和其他设备管线，水平给水管宜在顶棚内暗敷；当塑料给水管明设在容易受撞击处时，装饰装修应采取防撞击的构造；新设置的燃气或电热水器的给水可与原有太阳能热水器共用一路管道；塑料给水管不得与水加热器或热水出水管口直接连接，应设置长度不小于400mm的金属管过渡；当明设的塑料给水立管距灶台边缘小于400mm、距燃气热水器小于200mm时，装饰装修应采取隔热、散热的构造措施；严寒及寒冷地区明设室内给水管道或装修要求较高的吊顶内给水管道，应有防结露保温层。
除独立式低层住宅外，不得改变原有干管的排水系统；不得将厨房排水与卫生间排污合并排放；应缩短卫生洁具至排水主管的距离，减少管道转弯次数，且转弯次数不宜多于3 次；宜将排水量最大的排水点靠近排水立管；排水管道不应穿过卧室、排气道、风道和壁柜，不应在厨房操作台上部敷设；不应封闭暗装排污管、废水管的检修孔和顶棚位置的冷热水阀门的检修孔；同层排水系统应采取防止填充层内渗漏的防水构造措施；塑料排水管明设在容易受撞击处，装饰装修应有防撞击构造措施；塑料排水管应避免布置在热源附近；当不能避免，并导致管道表面受热温度大于60℃时，应采取隔热措施；塑料排水立管与家用灶具边净距不得小于400mm。
神州长城装饰工程有限公司节点标准 【部分1】
2
墙柱面工程明细目录
2.2
墙柱面木饰面细部构造
2.2.19 成品门套施工示意图 01 2.2.20
2.2.21 2.2.22
成品门套施工示意图 02
移门示意图 01 移门示意图 02
神州长城装饰工程有限公司
SINO GREAT WALL DECORATION ENGINEERING CO.LTD
2
神州长城装饰工程有限公司
SINO GREAT WALL DECORATION ENGINEERING CO.LTD
3
天花\吊顶工程明细目录
3.1
3.1.1 3.1.2
3.1.3 3.1.4
天花\吊顶细部构造
跌级吊顶防开裂示意图 窗帘盒木基层接口制作示意图
窗帘盒制作示意图 阴角凹槽施工示意图 3.1.9 吊灯安装示意图 02
2
墙柱面工程明细目录
2.1 墙柱面石材饰面细部构造
2.1.1 2.1.2
2.1.3 2.1.4 2.1.5 2.1.6 2.1.7 2.1.8 2.1.9
石材灌浆施工示意图 石材干挂法施工示意图01
石材干挂法施工示意图02 胶粘剂粘贴施工示意图（木基层） 墙柱面石材 U型凹槽排版示意图 墙柱面石材阴角收口示意图 墙柱面石材阴角收口示意图 石材检修门示意图 钢架台盆安装示意图
墙柱面工程明细目录
2.3
墙面涂料饰面细部构造
2.3.1
2.3.2 2.3.3 2.3.4 2.3.5
黏土砖墙面壁纸施工示意图
轻质砖墙面壁纸施工示意图 轻钢龙骨隔壁纸料施工示意图 不同材质隔墙涂料施工示意图 粉刷完毕后开线槽防开裂处理
神州长城装饰工程有限公司
SINO GREAT WALL DECORATION INEERING CO.LTD
新版《住宅设计规范》给排水专业培训学习
五、卫生间的布置要求
5.4.4条：卫生间不应直接布置在 下层住户的卧室、起居室（厅）、厨 房和餐厅的上层。（强条）
如果是在同一户内（如别墅、复 式住宅），不得已情况下可以放宽要 求。
建筑专业应该严格执行。
新版《住宅设计规范》给排水专业培 训学习
5.1.6条：每套住宅应设置洗衣机的 位置和条件。
新版《住宅设计规范》给排水专业培 训学习
二、住宅的定义
1、第2.0.1条给出了住宅的定义：供 家庭居住使用的建筑。这个定义我认 为是不完善的，是有缺陷的。
完整的含义应该是把2.0.2条“套 型—由居住空间和厨房、卫生间等共 同组成的基本住宅单位”及5.1.1条 “住宅应按套型设计，每套住宅应设
新版《住宅设计规范》给排水专业培 训学习
8.2.6条 厨房和卫生间的排水立管 应分别设置。排水管道不得穿越卧室。 （强条）
厨房和卫生间排水立管单独设置， 有条件时，底部排出管（至检查井） 新版《住宅设计规范》给排水专业培
训学习
尽量分开设置。 排水管道不得穿越卧室，包括不得
穿越卧室顶部吊顶、卧室内壁橱。 8.2.7条 排水立管不应设置在卧室
些，直观一些。 8.2.5条 卫生器具和配件应采用节
水型产品。管道、阀门和配件应采用 不易锈蚀的材质。
采用节水型产品的要求应在总说明 中注明；
管道采用钢塑管、塑料管等都是不 易锈蚀的材质；
新版《住宅设计规范》给排水专业培 训学习
阀门采用全铜、全不锈钢、铜芯、 全塑阀门。
龙头采用不锈钢、铜镀络的陶瓷阀 芯龙头。
没有这样严格；《民用建筑节水设计 标准》是按照出水时间来控制的： “全日集中热水供应热水的循环系统， 应保证配水点出水温度不低于45℃的 时间，对于住宅不得大于15S，…”如 果流速按照0.5m/s，走完8m的管道， 需要16s的时间，两个规范基本一致。 设计时可以采用8m的距离值，方便一
同层排水施工,这些问题要注意!
同层排水施工，这些问题要注意！同层排水顾名思义就是指排水支管的敷设问题在本层解决，即卫生间内卫生器具排水管不穿越楼板，排水横管在本层套内与排水总管连接，一旦发生需要清理疏通的情况，本层套内就能解决问题的一种排水方式（当然排水立管还是贯通各层的）。
12300达到同样的效果。
3、墙排水系统，它同样是局部降板或少量降板后采用排水立管预留排水接口在本层或下层，将横管敷设在装饰装修的墙体内，各种卫生洁具均采用侧排水方式。
这种方式在一些高端宾馆和写字楼中较为常见。
而这种方式目前几乎成为了同层排水的代名词。
同层排水（墙排水系统）的优点：1、房屋产权明晰：卫生间排水管路系统布置在本层套住户家中，管道检修可在本户内进行，不干扰下层住户。
2、卫生器具的布置不受限制：因为楼板上没有卫生器具的排水预留孔，用户可自由布置卫生器具的位置，满足卫生洁具个性化的要求，可为用户提供多样化的卫生间34512、和土建、装修工程施工配合更加紧密：因大量管道在墙体内布置，和土建、装修工程的施工配合更加紧密，施工工种之间配合协调工作量加大，现场成品保护的意识需要多加宣传。
3、可供选择的专业厂家较少：墙排水方式是我国建设部的推广技术之一，但目前比较成熟的专业厂家较少，这也为该项技术的推广应用起到了制约作用。
设计施工中的常见问题：设计阶段：设计方案是否合理决定了同层排水系统是否能够正常运行，在设计阶段，需要从设计要点控制、降板高度、装饰层厚度、立管与地梁的处理、地漏设计等方面加以重视。
12讲理想降板高度在12cm以上（通常采用15cm），若是在此高度以上的户型，管道走向、地漏及卫浴器具布局更为灵活多变，并可以减少假墙的使用。
降板高度在10cm 为最基本降板高度，在降板10cm的情况下，假墙的设计可较少考虑；若是降板不足10cm，影响到地漏的设计及施工，假墙的利用率会增加。
3、装饰层厚度：要完成深化设计，需确认卫生间的装饰层厚度。
这里所指的装饰层厚度不仅仅指卫生间的装饰层厚度，还包括卫生间外地面装饰层厚度。
同层排水系统优缺点对比
同层排水系统优缺点对比同层排水是指卫生间内卫生器具排水管（排污横管和水支管）均不穿越楼板进入他户。
现在国内的同层排水系统，根据是否降板可以分为降板/微降板/不降板同层排水系统。
同层排水系统的优点1、房屋产权清晰，卫生间各个器具排水管均设置在业主家中，管道检修在自家就可以进行，不干扰下层住户2、排水噪音相对减小，虽然排水噪音主要来自立管，只要开发商用的是消音立管，也能很好的减小噪音。
但是也有部分噪音来自器具排水管，当排水横支管被布置在沉箱内，也能大大的消减噪音。
3、减小渗漏水几率，在同层排水中，卫生间楼板不被器具排水管穿越，无孔洞，减少了漏水可能性，不管是对住户本身还是下层用户，都大大提高了排水的安全性。
4、卫生间器具布局相对灵活，因为楼板上没有器具排水管道预留孔，用户可自由布置卫生间器具的位置，满足卫生洁具个性化的要求，开发商可提供卫生间多样化的布置格局，提高卫生间的品味。
同层排水系统的缺点1、在降板的同层排水中，一旦出现堵塞、漏水等问题，检修起来比较困难。
由于各个器具的排水管均隐藏在沉箱内，被回填垫层后，要想检修就必须敲开地面才能进行检修，这样一来后期的维护成本就比较大。
虽然堵塞、漏水的几率不是很大，但也不能抱侥幸心理。
2、在降板的同层排水系统中，由于前期施工不规范，防水性能遭到破坏，地面水渗漏，或者由于排水管漏水，导致沉箱积水，长时间以来产生异味虽然现在，在沉箱内设置了二次排水，但由于沉箱比较封闭，水分难以蒸发，加之漏水的持续性，也很难解决这个问题。
（异味这个问题应该是大家比较感同身受的）3、现在市场上大部分采取的是降板同层排水系统，住房的每层卫生间都采取了降板的形式，这种跟正常的层高比起来，占用了房屋一定的高度空间要想在卫生间安个热水器，浴霸什么的还是比较困难，就算安上了也会使卫生间显得压抑。
降板层高微降板层高不降板层高卡4、由于降板同层排水系统，需要进行二次回填，再进行正常的找平、防水、装饰，在这过程中，不仅增加了工程成本，而且还受施工规范的影响，施工不规范，后期就越容易出现问题。
工程角度解读住宅降板同层排水系统深化设计管控要点
Vol. 22 No. S2中国建筑金属结构第22卷 第S2期 Sep. 2023 CHINA CONSTRUCTION METAL STRUCTURE 2023年9月作者简介：李庆明（1979–），男，高级工程师。
主要从事给排水技术质量管理工作。
225工程角度解读住宅降板同层排水系统深化设计管控要点李庆明1，刘淑学2（中国电建地产集团有限公司，北京 100097）摘 要：降板同层排水具有上下层产权明晰、可以独立检修、管道维修不干扰下层住户、排水噪声小、渗漏水概率小、管道不结露等优点，是目前国内住宅项目应用较多的排水方式。
但因同层排水技术和产品和及设计和施工过程管控不到位原因，导致项目交付业主使用后，易存在管道堵塞、排水不畅等使用功能问题和渗漏、返味等客诉问题。
故对某合作项目同层排水深化设计图纸审核过程做分析总结，以供建设单位开发住宅项目选用降板同层排水系统借鉴参考。
关键词：住宅；降板；同层排水系统；深化设计DOI: 10.20080/ki.ISSN1671-3362.2023.S2.0470 引言降板同层排水具有上下层产权明晰、可以独立检修、管道维修不干扰下层住户、排水噪声小、渗漏水概率小、管道不结露等优点，是目前国内住宅项目应用较多的排水方式。
但是由于每个项目选用的同层排水技术和产品不同及设计和施工过程管控不到位，导致项目交付业主使用后，易存在管道堵塞、排水不畅等使用功能问题和渗漏、返味等客 诉问题，影响客户满意度和公司品牌形象。
1 同层排水选用建设单位开发住宅项目选用同层排水，主要是基于以下两个方面：（1）项目所在地地方标准中有明确要求，或土地出让条件中有相关要求，比如北京市高标准住宅中对健康建筑的要求，如表1所表1 相关标准中同层排水要求地 区规范名称规范编号相关条款实施日期北京市 住宅设计规范 DB11/1740-2020 10.2.15 污废水排水横管应设置在本层套内，实现同层排水。
(完整word版)屋面排水及节点设计
作业三：屋面排水及节点设计任务书一、目的要求通过完成本次设计，掌握屋顶的排水方式和要求、坡度的形成方式。
来培养学生综合运用所学基础理论知识和专业知识，解决土建工程设计问题的能力；培养学生调查研究工程问题，查阅工程图纸、规范、手册和参考资料以及编写设计技术文件的能力；二、设计题目及设计条件办公楼屋面排水设计办公楼为六层砖混结构,楼板均为钢筋混凝土现浇板。
建筑顶层平面图如图4.1所示.底层地面标高为±0.000，室外标高为－0。
600m,顶层楼面标高为18。
000m，屋面标高为21.600m.外墙厚度为360mm,内墙厚度为240mm。
定位轴线与墙体中线相互重合.下部各层门窗及入口的洞口平面位置与顶层门窗洞口的平面位置相同。
屋面为不上人屋面。
办公楼所在地年降雨量为1250mm,每小时最大降雨量为l00mm。
设计此办公楼的屋面排水。
三、设计内容和深度及图纸要求用2号图纸一张,绘制该办公楼屋顶排水平面图和屋顶节点详图.1．屋顶排水平面图（比例1：100或1:200)绘制出屋面构造的基本平面形状并用定位尺寸明确表示出其平面位置；绘制出建筑的分水线、檐沟（天沟)轮廓线或女儿墙的轮廓线，并标注其位置；绘制出雨水口的位置；标注出屋面各坡面的坡度方向和坡度值；刚性防水屋面绘制出分仓缝的设置位置；标注出详图索引号。
屋顶排水平面图的尺寸标注：第一道尺寸线为细部尺寸线，标注出雨水口、分水线（包括檐沟分水线）和定位轴线相互之间的距离、屋顶最外侧轮廓线与外墙定位轴线的距离;第二道尺寸线为定位轴线尺寸,屋顶排水平面图可以只标注建筑物首尾两端的定位轴线以及转角处的定位轴线.2．屋顶节点详图内容包括檐口节点详图、泛水节点详图、水落口节点详图和分格缝构造、屋面变形缝构造等。
详图用断面图形式表示。
与详图无关的其他部分用折段线断开。
详图的尺寸应标注在图样之外.详图中要标注详图符号和比例。
檐口节点详图:当采用檐沟外排水时,表示清楚檐沟板的形式、屋顶各层构造、檐口处的防水处理，以及檐沟板与屋面板、墙、圈梁或梁的相互关系，标注檐沟尺寸,注明檐沟饰面层的作法和防水层的收头构造作法。
同层排水止水节
同层排水止水节
同层排水止水节是一种用于同层排水系统的管道配件，其主要功能是实现排水管道的密封和防水，防止渗漏和异味。
同层排水止水节通常由高密度聚乙烯（HDPE）或聚氯乙烯（PVC）等材料制成，具有良好的耐腐蚀、耐压和耐老化性能，能够适应不同的排水管道系统和建筑环境。
同层排水止水节的原理是在排水管道的适当位置安装止水节，通过与管道的紧密配合，形成密封效果，防止污水、废水等介质外泄和渗漏。
同时，止水节还能够承受一定的水压和冲击力，保证管道系统的正常运行和使用寿命。
同层排水止水节的安装方式通常采用预装或后装的方式。
预装方式是在管道安装前将止水节预置在管道中，与管道一起安装；后装方式则是在管道安装完成后，通过适当的连接方式和配件将止水节安装到管道中。
无论是预装还是后装方式，都需要保证止水节的安装位置准确、紧固可靠，以确保其密封效果和防水性能。
同层排水止水节的应用范围非常广泛，适用于住宅、商业、工业等各种建筑领域的排水管道系统。
特别是在地下室、车库、厨房、卫生间等场所，同层排水止水节能够有效地解决渗漏和异味等问题，提高建筑物的使用舒适度和安全性。
【问答】第46周 – 浴缸下面到底要不要留二次地漏？ (附获奖名单)
【问答】第46周 – 浴缸下面到底要不要留二次地漏？来尝试下能否回答下面这些问题：1、室内设计师对给排水知识要了解多深？2、建筑中的水到底是怎么来的？又是怎么被排走的？3、热水循环系统是怎么回事？为什么必须要了解它？4、同层排水又是指什么？有什么好处？5、为什么新建办公楼不采用同层排水？6、采用同层排水会到来哪些质量隐患？7、暗地漏是什么地漏？8、二次排水是什么？为什么我们应该要知道它？对我们有什么影响？9、土建降板的处理有哪些方式？10、高标准的卫生间回填处理是怎么样的？文末有超级福利...我在本周三的正文末尾，为你留下了建议你思考与行动的练习题：像上图所示的浴缸节点图，请问你认为浴缸下方需要预留二次排水的点位吗？为什么？先来看看小伙伴们的回答：A設計師@阿伦我认为是要留的，浴缸的流水是比较大的，然后旁边又是木地板，如果到时候产生积水，会让旁边的木地板受潮。
123这的是一定要留暗地漏的，否则浴缸下面有积水无法排出会发臭的。
杨yi不能留，时间长会臭赵娜 同程设计非常需要留，万一浴缸有漏水可以通过地漏排出去。
你说的那个地漏应该建筑上都做好了，是不是也叫结构地漏？只需要你预留并做好斜坡，保证沉降板内的水能顺畅的排出去，我想问下这个地漏回填的时候只要盖住就可以吗还是用其他的方式，请指教！dop设计：从小伙伴们的回答来看，大家并没有达成一致的观点，认为需要预留地漏的和不需要预留地漏的各有各的理由；我想说的是，不管是选择留或者不留地漏，都是可行的，这个话题的答案本身就是没有绝对的，所以，大家的结论都是正确的。
而我站在实战的角度为大家分析下，在什么情况下需要预留二次地漏，以及二次地漏能够带来哪些好处和问题。
首先，是否预留二次地漏，严格意义上来说，是取决于给排水专业是否根据你的装饰图纸考虑了二次地漏的点位；这一点很关键，因为除了一些酒店项目可能会给排水和装饰同时装修外，咱们接触到的绝大多数项目都是管道已经安装完成了才进入装饰专业的，所以比较迁就给排水专业。
安徽 住宅 同层排水做法
安徽住宅同层排水做法
住宅同层排水做法通常遵循以下几个步骤：
1. 设计阶段：在设计阶段，需要根据建筑物的结构和功能确定合理的排水系统布局。
通常会考虑到住宅的楼层数、户型布局、卫生间位置等因素。
2. 排水管道布置：根据设计要求，在各楼层内设置下水管道，一般采用PVC或HDPE材质的排水管道。
排水管道应按照规范要求进行斜坡设置，保证排水畅通。
3. 排水器具安装：根据住宅的功能需求，在每个楼层的厨房、卫生间等区域安装合适的排水器具，如下水道、浴缸、洗手盆、马桶等。
安装时要确保器具与排水管道连接紧密，并进行密封处理。
4. 排水管道连接：各楼层内的排水管道需要进行连接，一般采用橡胶密封圈或焊接等方式连接。
连接处应进行严密检查，以防漏水。
5. 检测和验收：完成排水系统的安装后，需要进行严格的检测和验收工作。
包括进行水压试验、漏水检测、排水畅通** 等，确保排水系统的正常运行和安全性。
需要注意的是，具体的施工方法和规范可能会因地区和建筑物类型而有所不同，应根据当地的建筑规范和标准进行操作。
同时，为了确保排水系统的正常运行和安全性，建议由专业的施工队伍负责施工和验收工作。
建筑室内排水立管穿楼板节点的处理方式探讨
建筑室内排水立管穿楼板节点的处理方式探讨现今业主对建筑设施投诉较多的是房屋渗漏问题，其中较多的就是厨房卫生间等管道穿越楼板处的渗漏。
业主的投诉无疑也会给开发商的信誉造成一定的影响。
笔者作为一名现场技术管理人员，也深感责任在肩，本文将几种常用的管道穿越楼板节点的处理方式及比较可靠的具体做法做一下总结，并将各种方式的优缺点做一下比较，以供各位工程同仁参考。
标签：排水立管；防水套管；封堵；节点处理在民用建筑中，厨房、卫生间地面漏水问题，一直受到业内人士以及住户的关注，分析其漏水原因，绝大多数是因为排水管道穿越楼板处防水处理不到位造成的，只要管道穿楼板处节点处理方式选用得当，施工质量控制到位，厨卫地面漏水并非是一个不能解决的问题。
在实际施工中，建筑排水管道大多采用PVC-U排水管，管道穿越楼板节点的处理方式主要有三种：结构预留洞口穿管后封堵、预埋刚性防水套管穿管后封堵、预埋PVC-U成品防水套管后期接管。
1、不设置套管，采取预留孔洞的方法：根据《建筑排水塑料管道工程技术规程》CJJ/T20-2010第5.1.6条规定，立管穿越楼板时应预留孔洞，其尺寸应大于管道外径的60mm～100mm，层间预留洞应顺通。
这种做法是建筑施工中的比较普遍的做法，即在建筑结构施工阶段，楼层板模板施工完成后，用事先预制的钢套管按排水立管的设计位置固定在模板上，然后绑扎该区域的楼层结构钢筋及浇筑砼，待楼板结构混凝土初凝至能上人时将钢套管拔出，从而形成楼板预留孔洞。
在立管安装到位后，在楼板底部支托摸对预留洞口的空隙进行封堵。
预留洞口的封堵处理方式要合理得当，施工时要严格按各工序的要求执行，若质量控制不好则易为以后业主使用过程中的渗漏留下隐患。
个人推荐的预留洞口的封堵做法如下：a. 洞口空隙封堵之前对管道本身做适当处理，处理的方法有：管外壁打毛或涂抹胶水，滚上沙子；采用成品塑料止水环，直接安装在管外壁上。
b.洞口空隙封堵材料采用C20细石混凝土。
建筑给水排水工程,期末考试复习必备
一、填空（20分，每空2分）1. 一个给水当量的流量是0.2 L/S，一个排水当量的流量是0.33 L/S。
2.根据用户对水质、水压、水量、水温的要求，并结合外部给水系统情况进行划分，给水系统有三种基本给水系统，为：生活给水系统，生产给水系统，消防给水系。
3.3.建筑排水系统横支管上宜设清扫口，立管上设检查口等清扫设备。
二、单项选择题（20分，每题2分）1、6层的住宅建筑用估算的方法计算给水系统所需压力为（ C ）MPa。
A、0.20B、0.24C、0.28D、0.32 注：120+4*40=2802.关于建筑内部给水系统计算中最不利配水点的叙述中正确的是（D ）A．整个系统的最高点即为最不利点B. 整个系统的最远点即为最不利点C. 整个系统的最高且最远点即为最不利点D. 决定整个系统所需最大压力的点即为最不利点3.建筑内部分流制生活排水系统是指（C）A．生活排水与屋面雨水分别排至建筑物外B. 生活污水与屋面雨水分别排至建筑物外C. 生活污水与生活废水分别排至建筑物外D. 生活废水与屋面雨水分别排至建筑物外4、高层建筑中消火栓给水管道系统（），且消火栓给水立管管径应（）。
CA、应独立设置；不小于100mmB、可与生活给水管道合用；不小于50mmC、应独立设置；不小于50mmD、可与生活给水管道合用；不小于100mm。
5、请指出正确的水泵吸水管的连接方式。
（C ）A 吸水管设在虹吸管段B 吸水管向下坡向水泵C 异径偏心大小头D 同心异径管。
6. 下列情况下应设置环形通气管的是（ B ）A.在连接有3个大便器且长度为13的排水横支管上B.在设有器具通气管时C.在连接有5个大便器的横支管上D．在高层建筑中注：下列排水管段应设置环形通气管：1 连接4个及4个以上卫生器具且横支管的长度大于12m的排水横支管；2接6个及6以上大便器的污水横支管；3 设有器具通气管。
7. 下列关于消火栓系统的叙述正确的是（D ）A. 水泵结合器的主要作用是向消防车供水B. 消火栓栓口离地面的安装高度为1.2mC. 同一建筑物应选用同一规格的消火栓、水带和水枪D.室内消防竖管直径不应小于DN1008. 凡接有大便器的支管，即使仅有1个大便器，其最小管径也为（C ）mm。
