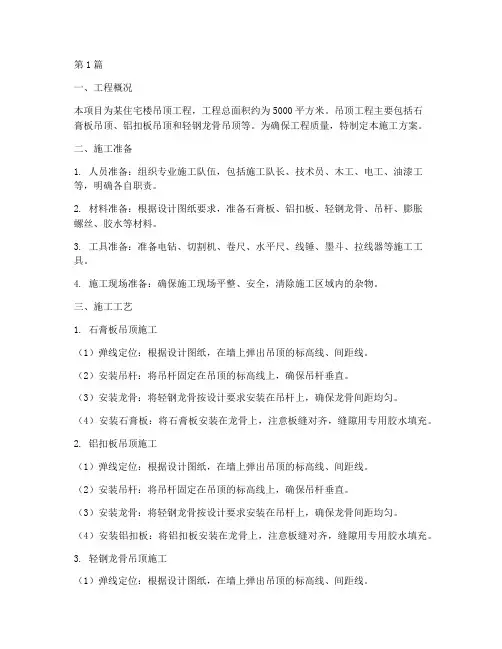

吊顶工程施工方案
一、轻钢龙骨石膏板吊顶工程施工方案:
A、材料购配件要求:
1、轻钢骨架分U型骨架和T型骨架两种,并按荷载分上人和不上人两类。
2、轻钢骨架主件为大、中、小龙骨;配件有吊挂件,连接件,挂插件,龙骨材质符合设计要求,光滑平直,镀层亮丽。
3、上人龙骨应为C50,特殊大面积应使用C60系列。吊杆间距在1000mm以内,φ8盘条拉直,套丝长度L50mm以上,防锈处理。主龙骨间距在1000mm以内,副龙骨在300—400mm之间。上人孔周边用主龙骨焊接T型铝龙骨收框。大房间安装主龙骨时应起拱,一般为短跨的1/200,施工工艺符合验收规范。
4、零配件:有吊杆、梅花螺丝、射钉、自攻螺钉。
5、按设计说明可选用各种罩面板.铝压缝条或塑料压缝条,其材料品种、规格、质量应符合设计要求。
6、粘结剂:应按主材的性能选用,使用前作粘结试验。
7、石膏板平坦无损坏,方正无空鼓,符合出厂使用条件。纸面石膏板为主要原料,具有轻质、防火、隔热、隔声、抗震性能好、可调节室内湿度。具备一、二级耐火等级的吊顶,其耐火极限为0.25h。
B、主要机具:
主要机具包括:电锯,无齿锯,射钉枪,手锯,手工刨子,钳子,螺丝刀,搬子,方尺,钢尺,钢水平尺等。
C、作业条件:
1、结构工程要验收合格;
2、通风管道要安装完毕;
3、电器管件要安装完毕;
4、水暖管道、喷淋系统等安装完毕;
5、大型灯具吊架安装完毕;
6、安装检修马道;
7、结构施工时,应在现浇砼楼板,按设计要求间距,埋设φ6—φ10钢筋吊杆,设计无要求时按大龙骨的排列位置预埋钢筋吊杆,一般间距为900—1200mm;
8、当吊顶房间的墙柱为砖砌体时,应在顶棚的标高位置沿墙和柱的四周,砌筑时预埋防腐木砖,沿墙间距900—1200mm;
9、安装完顶棚内的各种管线及通风道,确定好灯位,通风口及各种露明孔口位置;
10、各种材料全部配套备齐;
11、顶棚罩面板安装前应做完墙,地湿作业工程项目;
12、搭好顶棚施工操作平台架子;
13、轻钢骨架顶棚在大面积施工前,应做样板间,对顶棚的起拱度,灯槽,通风口的构造处理,分块及固定方法等应经试装并经鉴定认可后方可大面积施工;
D、技术准备:
审查图纸,制定施工方案;绘制主龙骨走向及分格图,制定空调排风孔、检查孔、照明孔安
装方案;制定施工顺序及节点样图,进行技术交底。
E、操作工艺:
1、工艺流程:
弹线—安装吊杆—安装大龙骨—安装中龙骨—安装小龙骨—安装罩面板—安装压条—刷防锈漆
2、基层处理:
吊顶基层必须有足够的强度。清除顶棚及周围的障碍物,对灯饰等承重物固定支点,应按设计要求做好。检查已安装好的通风、消防、电器线路,并检查是否做完打压试验或外层保温、防腐等工作。这些工作完成后,方可进行吊顶安装工作。
3、弹线:
放线主要是弹标高线和龙骨布置线。标高线一般弹到墙面或柱面,然后将角铝固定在墙或柱面上。角铝堂用的规格25×25mm,色彩同板的色彩。角铝的作用是天棚边缘部位的封口,使之边角部位更加完整与顺直。角铝多用高强水泥钉固定,也可用射钉固定。
如果天棚有不同标高,那么应将变截面的位置弹到楼板上。龙骨的布置,如果将板条卡在龙骨上,就需要龙骨与板成垂直。如果用钉固定,则要看板条的形状,以及设计上的要求,具体掌握。
龙骨的间距根据不同的断面而有所差别。有些板块较大的方块,在板背加肢,刚度较好,尽管龙骨间距较大,也不会发生变形。对于龙骨卡具的形式,龙骨的间距要控制,尺寸不宜太大,因为龙骨间距大,板的固定点减少、对于很薄的板条,是不合适的,所以,这种情况龙骨的间距一般不宜超过1 .2米,吊点控制在1米左右。
用水准仪在房间内每个墙(柱)角上抄出水平点(若墙体较长,中间也应适当抄几个点),弹出水准线(水准线距地面一般为500mm),从水准线量至吊顶设计高度加12mm(一层石膏板的厚度),用粉线沿墙(柱)弹出水准线,即为吊顶次龙骨的下皮线。同时,按吊顶平面图,在混凝土顶板弹出主龙骨的位置。主龙骨应从吊顶中心向两边分,最大间距为1000mm,并标出吊杆的固定点,吊杆的固定点间距900-1000mm,如遇到梁和管道固定点大于设计和规程要求,应增加吊杆的固定点。
4、固定吊挂杆件
天花若为可上人检修的天棚,因此必须考虑局部的集中荷载的承受能力问题,包括自荷载和活动荷载。吊杆须采用角钢或圆钢。即使选用标准图集的构件,也要经过设计计算,看其抗拉强度是否满足安装的要求。
1)、选用与设计吊杆,主要是安全问题,其次是悬吊方便,调节灵活。只有这样,才能做到安全、实用。在隐蔽式天棚中,天棚本身的自重大小,是否上人或有其他活荷载,是决定天棚构造的关键因素,本身自重大,再有一点检修荷载,在固定办法上,以起码承受使用的荷载为准则
。
采用膨胀螺栓固定吊挂杆件。不上人的吊顶,吊杆长度小于1000mm,可以采用φ6的吊杆,如果大于1000mm,应采用φ8的吊杆,还应设置反向支撑。吊杆可以采用冷拔钢筋和盘圆钢筋,但采用盘圆钢筋应采用机械将其拉直。上人的吊顶,吊杆长度等于1000mm,可以采用φ8的吊杆,如果大于1000mm,应采用φ10的吊杆,吊杆的一端同L30X30X3角码焊接
(角码的孔径应根据吊杆和膨胀螺栓的直径确定),另一端可以用攻丝套出大于100mm的丝杆,也可以买成品丝杆焊接。制作好的吊杆应做防锈处理,吊杆用膨胀螺栓固定在楼板上,用冲击电钻打孔,孔径应稍大于膨胀螺栓的直径。
2)、吊杆的施工主要包括:
与结构的固定,断面的选择,吊杆与龙骨的连接(可以采用焊接,也有的采用吊挂件。吊挂件须采用上人天棚的吊挂件)。
与结构的固定办法,基本上有下面三种形式:
1>、板或梁上预留吊钩或预埋件吊杆直接接焊在预埋件上,或用螺栓固定。
2>、在吊点位置,用冲击钻打胀管螺栓,然后将胀管螺栓同吊杆焊接。此种办法可省去
预埋件,比较灵活。
3>、用射钉枪固定射钉,如果选用尾部带孔的射钉,将吊杆穿过尾部的孔即可。如果选
用不带孔的射钉,宜先将一个小角钢固定在楼板上,另一条边钻孔,将吊杆穿过角钢的孔即可固定。
5、安装大龙骨
(1)配装好吊杆螺母。
(2)在大龙骨上预先安装好吊挂件。
(3)安装大龙骨:将组装吊挂件的大龙骨,按分档线位置使吊挂件穿入相应的吊杆螺母,拧好螺母。
(4)大龙骨相接:装好连接件,拉线调整标高起拱和平直。
(5)安装洞口附加大龙骨,按照图集相应节点构造设置连接卡。
(6)固定边龙骨,采用射钉固定,设计无要求时射钉间距为1000mm。
6、安装中龙骨:
(1)按以弹好的中龙骨分档线,卡放中龙骨吊挂件。
(2)吊挂中龙骨:按设计规定的中龙骨间距,将中龙骨通过吊挂件,吊挂在大龙骨上,设计无要求时,一般间距为500—600mm。
(3)当中龙骨长度需多根延续接长时,用中龙骨连接件,在吊挂中龙骨的同时相连,调直固定。
7、安装小龙骨:
(1)按以弹好的小龙骨线分挡线,卡装小龙骨吊挂件。
