小信号调谐放大器实验
实验一小信号调谐放大器

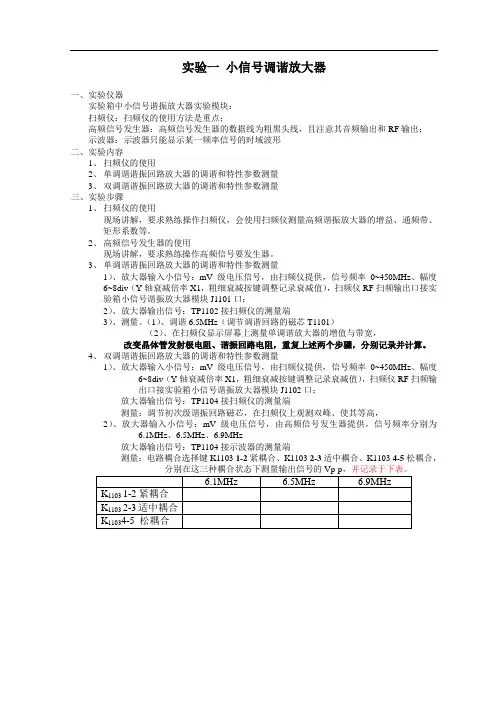

实验一小信号调谐放大器一、实验仪器实验箱中小信号谐振放大器实验模块：扫频仪：扫频仪的使用方法是重点；高频信号发生器：高频信号发生器的数据线为粗黑头线，且注意其音频输出和RF输出；示波器：示波器只能显示某一频率信号的时域波形二、实验内容1、扫频仪的使用2、单调谐谐振回路放大器的调谐和特性参数测量3、双调谐谐振回路放大器的调谐和特性参数测量三、实验步骤1、扫频仪的使用现场讲解，要求熟练操作扫频仪，会使用扫频仪测量高频谐振放大器的增益、通频带、矩形系数等。
2、高频信号发生器的使用现场讲解，要求熟练操作高频信号要发生器。
3、单调谐谐振回路放大器的调谐和特性参数测量1）、放大器输入小信号：mV级电压信号，由扫频仪提供，信号频率0~450MHz、幅度6~8div（Y轴衰减倍率X1，粗细衰减按键调整记录衰减值），扫频仪RF扫频输出口接实验箱小信号谐振放大器模块J1101口；2）、放大器输出信号：TP1102接扫频仪的测量端3）、测量。
（1）、调谐6.5MHz（调节调谐回路的磁芯T1101）（2）、在扫频仪显示屏幕上测量单调谐放大器的增值与带宽，改变晶体管发射极电阻、谐振回路电阻，重复上述两个步骤，分别记录并计算。
4、双调谐谐振回路放大器的调谐和特性参数测量1）、放大器输入小信号：mV级电压信号，由扫频仪提供，信号频率0~450MHz、幅度6~8div（Y轴衰减倍率X1，粗细衰减按键调整记录衰减值），扫频仪RF扫频输出口接实验箱小信号谐振放大器模块J1102口；放大器输出信号：TP1104接扫频仪的测量端测量：调节初次级谐振回路磁芯，在扫频仪上观测双峰、使其等高，2）、放大器输入小信号：mV级电压信号，由高频信号发生器提供，信号频率分别为6.1MHz、6.5MHz、6.9MHz放大器输出信号：TP1104接示波器的测量端测量：电路耦合选择键K1103 1-2紧耦合、K1103 2-3适中耦合、K1103 4-5松耦合，。
实验一.小信号调谐放大器实验
c.改变扫频仪输出衰减使曲线的顶点正好与基准 同高，由衰减器衰减系数便知放大器的放大倍 数，显示的曲线为谐振放大器的幅频特性曲线， 由曲线可看出中心频率及通频带的数值。 5.当高频信号源输出Ui=10mV，m=30% 的调幅信号 加到放大器输入端时，用示波器观察输出波形, 测出输出信号的m值。
m m值的测量可用下述公式： A B 100 % A B
图1.小信号谐振放大器实验电路图如下：
QL
f0
B0.7
RL RP 0 L
kv
f
i
无阻尼电阻接入时(R=∞)的幅频特性曲线
接入阻尼电阻(R=3kΩ )时的幅频特性曲线
比较可以看出,接入阻尼电阻,放大器增益下降, 通频带展宽.
实验内容
1.为顺利完成本次实验，应先对电路作以仿真分 析，仿真时可完成下列内容： a:静态工作点对放大器的影响。 b: 阻尼电阻变化对放大器增益、带宽、品质因 数等的影响。 c：负载电阻的变化对放大器的影响。 2.测量并调整放大器的工作点：调Rw1使UEQ=2V,测 此时的工作点Q（UCEQ，ICQ）。※注意：测试时， 输入高频=0，ICQ值可用间接法获得。 3.用逐点测试法测试放大器的幅频特性曲线，并 算出增益、带宽及品质因数 测试条件：
f0
1
C
便于实现调试，C取47pF的固定电容和可调电容 5/22pF并联使用。 (4).工程估算 a.谐振增益 因 goe=200μ s, gp=1/ω 0LQ0=1/2π f0LQ0≈53.1μ S ∴G∑=n12goe+n22gL+gp≈353.1s ∴Av0=n1n2Yfe/GΣ ≈32或30dB b.通频带 由前知 QL=1/GΣ ω 0L≈106/(353.1×2×π ×15×2)≈1
高频电子线路_小信号调谐放大器和高频功放_实验报告
1-3 小信号调谐放大器一 .实验目的1.熟悉电子元器件和高频电子线路实验系统；2.掌握单调谐和双调谐放大器的基本工作原理；3.掌握测量放大器幅频特性的方法；4.熟悉放大器集电极负载对单调谐和双调谐放大器幅频特性的影响；5.了解放大器动态范围的概念和测量方法。
二 . 实验内容1.采用点测法测量单调谐和双调谐放大器的幅频特性；2.用示波器测量输入、输出信号幅度，并计算放大器的放大倍数；3.用示波器观察耦合电容对双调谐回路放大器幅频特性的影响；4.用示波器观察放大器的动态范围；5.观察集电极负载对放大器幅频特性的影响。
三 .实验步骤1.实验准备在实验箱主板上插装好无线接收与小信号放大模块，插好鼠标接通实验箱上电源开关，此时模块上电源指示灯和运行指示灯闪亮。
2.单调谐回路谐振放大器幅频特性测量测量幅频特性通常有两种方法，即扫频法和点测法。
扫频法简单直观，可直接观察到单调谐放大特性曲线，但需要扫频仪。
点测法采用示波器进行测试，即保持输入信号幅度不变，改变输入信号的频率，测出与频率相对应的单调谐回路谐振放大器的输出电压幅度，然后画出频率与幅度的关系曲线，该曲线即为单调谐回路谐振放大器的幅频特性。
(1)扫频法，即用扫频仪直接测量放大器的幅频特性曲线。
利用本实验箱上的扫频仪测试的方法是：用鼠标点击显示屏，选择扫频仪，将显示屏下方的高频信号源(此时为扫频信号源)接入小信号放大的输入端(1P1), 将显示屏下方的“扫频仪”与小信号放大的输出(1P8) 相连。
按动无线接收与小信号放大模块上的编码器(1SS1),选择1K2指示灯闪亮，并旋转编码器(1SS1) 使1K2指示灯长亮，此时小信号放大为单调谐。
显示屏上显示的曲线即为单调谐幅频特性曲线，调整1W1、1W2曲线会有变化。
用扫频仪测出的单调谐放大器幅频特性曲线如下图：图1-5 扫频仪测量的幅频特性(2)点测法，其步骤如下：① 通过鼠标点击显示屏，选择实验项目中“高频原理实验”,然后再选择“小信号调谐放大电路实验”,通过选择“小信号调谐放大”后，显示屏上显示小信号调谐放大器原理电路图。
实验一 小信号调谐放大器
实验一 小信号调谐放大器一、实验目的1. 了解调谐放大器的选频放大特性；2. 熟悉谐振回路的幅频特性分析——通频带与选择性的测量方法；3. 熟悉信号源内阻及负载对谐振回路的影响，正确选择测量仪器和测试点；4. 掌握放大器动态范围的测试方法。
二、实验设备1. 示波器 SS7802A 一台；2. 信号源 EE1643 一台；3. 数字万用表 一块；4.. 高频毫伏表 一台；5. 高频调谐放大器实验板 三、实验原理调谐放大器的主要特点是放大器的负载不是纯电阻，而是由L 、C 组成的并联谐振回路。
由于L 、C 并联谐振回路的阻抗是随频率变化的，在谐振频率点LCf π210=处，其阻抗呈现纯电阻性，且达到最大值，因此放大器具有最大的放大倍数，稍离开谐振频率，放大倍数就会迅速减小。
因此，用这种放大器可以有选择性地放大所需要的某一频率信号，而抑制不需要的信号或外界干扰噪声。
所以，调谐放大器在无线电通讯等方面被广泛用作高频和中频的选频放大器。
调谐放大器的电路形式很多，但基本的单元电路有两种：一种是单调谐放大器，另一种是双调谐放大器。
本实验只讨论单调谐放大器，电路如图所示。
四、实验内容与步骤1. 静态工作点测试实验电路中选Re=1K Ω，测量各静态工作点，计算并完成表1-1内容的测试。
2. 动态研究 1）回路频率0f 调谐选Re=1K Ω，R=10K Ω，输入端输入正弦信号i u ，其频率MHz f s 7.10=，幅度mV V p p 20~1≈。
示波器接至输出端 u 处，调节回路电容T C ，使回路进入谐振状态，此时示波器上显示输出波形的幅度最大。
表1-1实测值 由实测值计算根据Vce 判断Q 1是否工作在放大区V BQ V EQ V CQ I CQ Vce Q 是否注：放大区应满足的条件：V BEQ 即V BQ -V EQ ≈0.6V~0.7V ，V CEQ 即V CQ -V EQ 应大于1V 且小于电源电压。
小信号调谐放大器
小信号调谐放大器

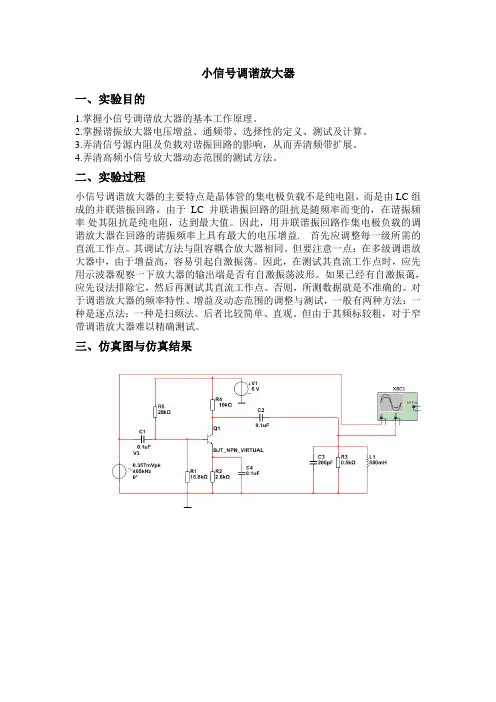

一、实验目的
1.掌握小信号调谐放大器的基本工作原理。
2.掌握谐振放大器电压增益、通频带、选择性的定义、测试及计算。
3.弄清信号源内阻及负载对谐振回路的影响，从而弄清频带扩展。
4.弄清高频小信号放大器动态范围的测试方法。
二、实验过程
小信号调谐放大器的主要特点是晶体管的集电极负载不是纯电阻，而是由LC组成的并联谐振回路，由于LC并联谐振回路的阻抗是随频率而变的，在谐振频率处其阻抗是纯电阻，达到最大值。
因此，用并联谐振回路作集电极负载的调谐放大器在回路的谐振频率上具有最大的电压增益. 首先应调整每一级所需的直流工作点。
其调试方法与阻容耦合放大器相同。
但要注意一点：在多级调谐放大器中，由于增益高，容易引起自激振荡。
因此，在测试其直流工作点时，应先用示波器观察一下放大器的输出端是否有自激振荡波形。
如果已经有自激振蔼，应先设法排除它，然后再测试其直流工作点。
否则，所测数据就是不准确的。
对于调谐放大器的频率特性、增益及动态范围的调整与测试，一般有两种方法：一种是逐点法；一种是扫频法。
后者比较简单、直观。
但由于其频标较粗，对于窄带调谐放大器难以精确测试。
三、仿真图与仿真结果
实验心得。
通过本次实验，掌握了小信号调谐放大器的基本工作原理、振放大器电压增益、通频带、选择性的定义、测试及计算。
弄清了信号源内阻及负载对谐振回路的影响，从而弄清频带扩展、高频小信号放大器动态范围的测试方法。
小信号调谐放大器实验报告
小信号调谐放大器实验报告小信号调谐放大器实验报告引言：小信号调谐放大器是一种常见的电子设备，用于放大弱信号并实现频率调谐。
本实验旨在通过搭建小信号调谐放大器电路并进行测试，探索其原理和特性。
实验器材：1. 小信号调谐放大器电路板2. 信号发生器3. 示波器4. 电压表5. 电流表6. 电阻箱7. 电容箱8. 电感箱9. 连接线等实验步骤：1. 搭建小信号调谐放大器电路，按照给定的电路图连接各个元件。
2. 将信号发生器的输出端与电路的输入端相连，设置合适的频率和幅度。
3. 将示波器的探头连接到电路的输出端，观察输出信号的波形和幅度。
4. 使用电压表和电流表测量电路中各个元件的电压和电流值，并记录下来。
5. 调整信号发生器的频率，观察输出信号的变化，并记录下来。
6. 调整电路中的电容和电感值，观察对输出信号的影响，并记录下来。
实验结果与分析：通过实验观察和数据记录，我们可以得出以下结论：1. 频率调谐特性：当信号发生器的频率与电路的谐振频率相同时，输出信号的幅度最大。
随着频率的偏离，输出信号的幅度逐渐减小。
这表明小信号调谐放大器具有频率选择性，可以对特定频率的信号进行放大。
2. 放大倍数：通过测量电路中各个元件的电压和电流值，我们可以计算出放大倍数。
实验结果显示，在合适的频率范围内，小信号调谐放大器的放大倍数较高，可以将弱信号放大到较大的幅度，提高信号的可靠性和可检测性。
3. 电容和电感对放大器性能的影响：调整电路中的电容和电感值，我们可以观察到对输出信号的影响。
增大电容值会使得输出信号的幅度减小，而增大电感值则会使得输出信号的幅度增大。
这说明电容和电感在小信号调谐放大器中起到了不同的作用，需要根据实际需求进行调整。
结论：通过本次实验，我们成功搭建了小信号调谐放大器电路，并对其进行了测试和分析。
实验结果表明，小信号调谐放大器具有频率选择性和较高的放大倍数，可以用于放大弱信号并实现频率调谐。
同时，电容和电感的调整对放大器性能有一定的影响，需要根据实际需求进行优化。
实验1--小信号调谐放大器
实验1--小信号调谐放大器。
实验1 小信号调谐放大器【实验目的】●熟悉电子元器件和高频电子线路实验系统；●掌握单调谐回路谐振放大器的基本工作原理；●掌握测量放大器幅频特性的方法；●熟悉放大器静态工作点和集电极负载对单调谐放大器幅频特性（包括电压增益、通频带、Q值）的影响；●了解放大器动态范围的概念和测量方法。
【实验内容】●采用点测法测量单调谐和双调谐放大器的幅频特性；●用示波器测量输入、输出信号幅度，并计算放大器的放大倍数；●用示波器观察耦合电容对双调谐放大器幅频特性的影响；●用示波器观察放大器的动态范围；●用示波器观察集电极负载对放大器幅频特性的影响。
【实验步骤】实验准备插装好单调谐回路谐振放大器模块，接通实验箱上电源开关，按下模块上开关2K3,此时电源指示灯亮。
?单调谐●单调谐回路谐振放大器幅频特性测量测量幅频特性通常有两种方法，即扫频法和点测法。
扫频法简单直观，可直接观察到单调谐放大特性曲线，但需要扫频仪。
本实验采用点测法，即保持输入信号幅度不变，改变输入信号的频率，测出与频率相对应的单调谐回路揩振放大器的输出电压幅度，然后画出频率与幅度的关系曲线，该曲线即为单调谐回路谐振放大器的幅频特性。
步骤如下：①2K1置“off”位，即断开集电极电阻2R3。
2K2置“单调谐”位，此时2C6被短路，放大器为单调谐回路。
高频信号源输出连接到单调谐放大器的输入端（2P01）。
示波器CH1接放大器的输入端2TP01，示波器CH2接单调谐放大器的输出端2TP02，调整高频信号源频率为6.3MHZ（用频率计测量），高频信号源输出幅度（峰——峰值）为200mv（示波器CH1监测）。
调整单调谐放大器的电容2C5，使放大器的输出为最大值（示波器CH2监测）。
此时回路谐振于6.3MHZ。
比较此时输入输出幅度大小，并算出放大倍数。
②按照表1-1改变高频信号源的频率（用频率计测量），保持高频信号源输出幅度为200mv（示波器CH1监视），从示波器CH2上读出与频率相对应的单调谐放大器的电压幅值，并把数据填入表1-1。
小信号调谐放大器实验报告
一、实验目的本次实验旨在通过搭建和调试小信号调谐放大器电路，深入了解调谐放大器的工作原理和设计方法，掌握其特性参数的测量方法，并通过实验数据分析放大器的性能，为后续高频电子线路设计打下基础。
二、实验原理小信号调谐放大器是一种高频放大器，其主要功能是对高频小信号进行线性放大。
其工作原理是利用LC并联谐振回路作为晶体管的集电极负载，通过调节谐振频率来实现对特定频率信号的放大。
实验中，我们采用共发射极接法的晶体管高频小信号调谐放大器。
晶体管的静态工作点由电阻RB1、RB2及RE决定。
放大器在高频情况下的等效电路如图1所示，其中晶体管的4个y参数分别为输入导纳yie、输出导纳yoe、正向传输导纳yfe和反向传输导纳yre。
图1 高频小信号调谐放大器等效电路三、实验仪器与设备1. 高频信号发生器：用于产生不同频率和幅度的正弦波信号。
2. 双踪示波器：用于观察放大器输入、输出信号的波形和幅度。
3. 万用表：用于测量电路中电阻、电容等元件的参数。
4. 扫频仪（可选）：用于测试放大器的幅频特性曲线。
四、实验步骤1. 搭建小信号调谐放大器电路，连接好实验仪器。
2. 调整谐振回路的电容和电感，使放大器工作在谐振频率附近。
3. 使用高频信号发生器输入不同频率和幅度的正弦波信号，观察放大器输入、输出信号的波形和幅度。
4. 使用示波器测量放大器的电压放大倍数、通频带和矩形系数等性能指标。
5. 使用扫频仪测试放大器的幅频特性曲线，进一步分析放大器的性能。
五、实验结果与分析1. 电压放大倍数通过实验，我们得到了放大器的电压放大倍数Avo，其值约为30dB。
这说明放大器对输入信号有较好的放大作用。
2. 通频带放大器的通频带BW0.7为2MHz，说明放大器对频率为2MHz的信号有较好的放大效果。
3. 矩形系数放大器的矩形系数Kr0.1为1.2，说明放大器对信号的选择性较好。
4. 幅频特性曲线通过扫频仪测试，我们得到了放大器的幅频特性曲线，如图2所示。
小信号调谐（单调谐）放大器实验
实验一高频小信号单调谐放大器实验一、实验目的1.掌握小信号单调谐放大器的基本工作原理；2.掌握谐振放大器电压增益、通频带、选择性的定义、测试及计算；3.了解高频单调谐小信号放大器动态范围的测试方法；4.了解BT3C-B频率特性测试仪的使用方法。
二、实验原理图1 高频小信号调谐放大器电路小信号单谐振放大器是通信接收机的前端电路，主要用于高频小信号或微弱信号的线性放大。
其实验单元电路如图1所示。
该电路由晶体管G1、选频回路T1二部分组成。
它不仅对高频小信号进行放大，而且还有一定的选频作用。
基极偏置电阻W3、R22、R4和射极电阻R5决定晶体管的静态工作点。
可变电阻W3改变基极偏置电阻将改变晶体管的静态工作点，从而可以改变放大器的增益。
表征高频小信号调谐放大器的主要性能指标有谐振频率f0，谐振电压放大倍数A u0，放大器的通频带BW 0.7及选择性（通常用矩形系数K 0.1来表示）等。
放大器各项性能指标及测量方法如下：1.谐振频率放大器的调谐回路谐振时所对应的频率f 0称为放大器的谐振频率，对于图1所示电路（也是以下各项指标所对应电路），f 0的表达式为∑=LC f π21式中，L 为调谐回路电感线圈的电感量；∑C 为调谐回路的总电容，∑C 的表达式为21oe C C n C ∑=+式中， C oe 为晶体管的输出电容； n 1为初级线圈抽头系数；n 2为次级线圈抽头系数。
谐振频率f 0的测量方法是：用扫频仪作为测量仪器，测出电路的幅频特性曲线，调变压器T1的磁芯，使电压谐振曲线的峰值出现在规定的谐振频率点f 0。
2.电压放大倍数放大器的谐振回路谐振时，所对应的电压放大倍数A u0称为调谐放大器的电压放大倍数。
A u0的表达式为12120022120fe fe u i oe L e n n y n n y u A u g n g n g g ∑--=-==++ 式中，∑g 为谐振回路谐振时的总电导。
要注意的是y fe 本身也是一个复数，所以谐振时输出电压u 0与输入电压u i 相位差不是180º 而是为180º+Φfe 。
小信号调谐(单调谐)放大器实验
小信号调谐(单调谐)放大器实验
小信号调谐放大器实验是一种常见的实验，用于分析和研究放大器的频率响应特性。
在这个实验中，我们会使用一个单调谐放大器电路，通过调节电路参数来实现对特定频率信号的放大。
下面是一种常见的实验步骤：
材料准备：
1. 信号发生器：用于产生待放大的输入信号。
2. 单调谐放大器电路：由电容、电感和电阻等元件组成的并联谐振电路。
3. 可变电阻：用于调节电路的谐振频率。
实验步骤：
1. 创建实验电路：根据实验要求，根据所给的电路图，建立单调谐放大器电路。
2. 连接信号发生器和电路：使用信号发生器将待放大的输入信号接入电路的输入端。
3. 设置信号发生器：调节信号发生器的频率和幅度，使其产生待放大的输入信号。
4. 测量输出信号：使用示波器或其他合适的仪器，测量电路的输出信号。
5. 调节电路参数：根据实验需要，逐步调节电路的元件参数，如可变电阻，以使电路在特定频率上获得最大增益。
6. 记录实验数据：在每次调节电路参数后，记录输出信号的幅度和频率。
7. 分析实验数据：根据记录的数据，绘制输出信号的幅度和频率之间的关系曲线。
8. 总结实验结论：根据实验数据的分析结果，对放大器的频率响应特性进行总结，并根据需要进行进一步的讨论和研究。
这个实验可以帮助我们理解放大器的频率响应特性，并且可以通过调节电路参数来实现对特定频率信号的放大，这在实际电子电路设计和应用中非常重要。
实验一高频小信号调谐放大器实验报告
实验一高频小信号调谐放大器实验报告一、实验目的本实验旨在通过设计和搭建一个高频小信号调谐放大器电路，掌握高频小信号调谐放大器的工作原理和性能参数，并能正确测量和分析电路的电压增益和频率响应。
二、实验原理高频小信号调谐放大器是一种用于放大和调谐高频小信号的电路。
它主要由三个部分组成：一个输入电路、一个放大电路和一个输出电路。
输入电路用于匹配输入信号和放大电路的阻抗，使输入信号能够有效传入放大电路；放大电路用于增大输入信号的幅度；输出电路用于匹配放大电路和负载。
三、实验仪器和材料1.高频信号发生器2.高频放大器3.幅度调制器4.示波器5.电阻、电容和电感等元器件四、实验步骤1. 根据电路原理图，使用Multisim软件进行电路仿真。
2.根据仿真结果选择并调整合适的元器件数值，搭建实际电路。
3.将信号源连接至输入电路，逐步增大信号源频率观察输出波形，记录输出电压随频率变化的情况。
4.测量电路的电压增益，并与理论计算值进行对比。
5.测量电路的频率响应，绘制电压增益与频率的波形图。
6.分析实验现象和结果，总结实验中的经验教训。
五、实验结果与分析根据仿真结果，我们成功搭建了一个高频小信号调谐放大器，并进行了实验测试。
测得的电压增益与理论计算值非常接近，验证了电路的设计和搭建的准确性。
实验还得出了电路的频率响应曲线，发现放大器在一定频率范围内有较高的增益，但在较高频率处迅速下降。
六、实验结论通过本实验，我们学习到了高频小信号调谐放大器的工作原理和性能参数的测量方法。
实验结果和数据分析验证了电路设计和搭建的正确性。
此外，我们还了解到了电路的频率响应特性，对于在实际应用中的频率选择提供了参考。
七、实验心得通过本次实验，我深入了解了高频小信号调谐放大器的原理和性能参数，掌握了相关的测量技术。
同时，我也意识到了电路设计和搭建的重要性，只有精确选取和调整元器件数值，才能得到准确的实验结果。
希望以后能继续进行相关实验，提升自己的电路设计和测量能力。
高频实验：小信号调谐放大器实验报告
实验一 小信号调谐放大器实验报告一 实验目的1．进一步掌握高频小信号调谐放大器的工作原理和基本电路结构。
2．掌握高频小信号调谐放大器的调试方法。
3．掌握高频小信号调谐放大器各项技术参数（电压放大倍数，通频带，矩形系数）的测试。
二、实验使用仪器1．小信号调谐放大器实验板 2．200MH 泰克双踪示波器 3. FLUKE 万用表 4. 模拟扫频仪（安泰信） 5. 高频信号源 三、实验基本原理与电路 1、 小信号调谐放大器的基本原理所谓“小信号”，通常指输入信号电压一般在微伏 毫伏数量级附近，放大这种信号的放大器工作在线性范围内。
所谓“调谐”，主要是指放大器的集电极负载为调谐回路（如LC 调谐回路）。
这种放大器对谐振频率0f 及附近频率的信号具有最强的放大作用，而对其它远离0f 的频率信号，放大作用很差，如图1-1所示。
图1.1 高频小信号调谐放大器的频率选择特性曲线小信号调谐放大器技术参数如下：10.7071.增益:表示高频小信号调谐放大器放大微弱信号的能力2.通频带和选择性：通常规定放大器的电压增益下降到最大值的0.707倍时，所对应的频率范围为高频放大器的通频带，用B0.7表示。
衡量放大器的频率选择性，通常引入参数——矩形系数K0.1。
2.实验电路原理图分析：In1是高频信号输入端，当信号从In1输入时，需要将跳线TP1的上部连接起来。
In2是从天线接收空间中的高频信号输入，电感L1和电容C1,C2组成选频网络，此时，需要将跳线TP1的下部连接起来。
电容C3是隔直电容，滑动变阻器RW2和电阻R2,R3是晶体管基极的直流偏置电阻，用来决定晶体管基极的直流电压，电阻R1是射极直流负反馈电阻，决定了晶体管射极的直流电流Ie。
晶体管需要设置一个合适的直流工作点，才能保证小信号谐振放大器正常工作，有一定的电压增益。
通常，适当的增加晶体管射极的直流电流Ie可以提高晶体管的交流放大倍数 ，增大小信号谐振放大器的放大倍数。
实验一 小信号调谐放大器
小信号调谐放大器实验目的、内容和步骤一．实验目的1.熟悉电子元器件和高频电子线路实验系统；2.掌握单调谐和双调谐放大器的基本工作原理；3.掌握测量放大器幅频特性的方法；4.熟悉放大器集电极负载对单调谐和双调谐放大器幅频特性的影响；5.了解放大器动态范围的概念和测量方法。
二．实验内容1.采用点测法测量单调谐和双调谐放大器的幅频特性；2.用示波器测量输入、输出信号幅度，并计算放大器的放大倍数；3.用示波器观察耦合电容对双调谐回路放大器幅频特性的影响；4.用示波器观察放大器的动态范围；5.观察集电极负载对放大器幅频特性的影响。
三．实验步骤1.实验准备在实验箱主板上插装好无线接收与小信号放大模块，插好鼠标接通实验箱上电源开关，此时模块上电源指示灯和运行指示灯闪亮。
2.单调谐回路谐振放大器幅频特性测量测量幅频特性通常有两种方法，即扫频法和点测法。
扫频法简单直观，可直接观察到单调谐放大特性曲线，但需要扫频仪。
点测法采用示波器进行测试，即保持输入信号幅度不变，改变输入信号的频率，测出与频率相对应的单调谐回路谐振放大器的输出电压幅度，然后画出频率与幅度的关系曲线，该曲线即为单调谐回路谐振放大器的幅频特性。
（1）扫频法，即用扫频仪直接测量放大器的幅频特性曲线。
利用本实验箱上的扫频仪测试的方法是：用鼠标点击显示屏，选择扫频仪，将显示屏下方的高频信号源（此时为扫频信号源）接入小信号放大的输入端（1P1），将显示屏下方的“扫频仪”与小信号放大的输出（1P8）相连。
按动无线接收与小信号放大模块上的编码器（1SS1），选择1K2指示灯闪亮，并旋转编码器（1SS1）使1K2指示灯长亮，此时小信号放大为单调谐。
显示屏上显示的曲线即为单调谐幅频特性曲线，调整1W1、1W2曲线会有变化。
用扫频仪测出的单调谐放大器幅频特性曲线如下图：图1-5 扫频仪测量的幅频特性(2)点测法，其步骤如下：①通过鼠标点击显示屏，选择实验项目中“高频原理实验”，然后再选择“小信号调谐放大电路实验”，通过选择“小信号调谐放大”后，显示屏上显示小信号调谐放大器原理电路图。
实验1 小信号调谐放大器
320
480
640
1040
1920
3520
4160
放大器输入信号频率f(Mhz)
6.2
6.3
6.4
6.5
6.6
6.7
6.8
6.9
7.0
7.1
放大器输出幅度U (mv)
4240
4160
3040
1920
1280
880
640
480
400
320
表1-5耦合电容增大时的扫频曲线
放大器输入信号频率f(Mhz)
11.43
10.00
8.88
8.00
放大器电压放大倍数与输入电压幅度之间的关系曲线（matlab）：
单双调谐比较
图像
带宽
优点
缺点
单调谐
0.3Mhz
电路简单；容易做成频率可变谐振放大器
选择性较差；增益和通频带的矛盾比较突出，矩形系数较大
双调谐
0.6Mhz
频带较宽；选择性好，矩形系数较小；增益带宽积比单调谐放大器大√2倍
2840
2360
1960
1680
1480
1280
1160
有无负载的幅频特性曲线
用扫频仪测出接通与不接通1R3的幅频特性曲线，如下图：
将点测法得到的数据用matlab画出幅频特性曲线，如下图：
不接2R3的幅频特性曲线 接2R3的幅频特性曲线
可以发现：当不接2R3时，集电极负载增大，幅频特性幅值加大，曲线变“瘦”，Q值增高，带宽减小。而当接通2R3时，幅频特性幅值减小，曲线变“胖”，Q值降低，带宽加大。
②按照表1-1改变高频信号源的频率（用频率计测量），保持高频信号源输出幅度为200mv（示波器CH1监视），从示波器CH2上读出与频率相对应的单调谐放大器的电压幅值，并把数据填入表1-1。
高频实验：小信号调谐放大器实验报告
高频实验：小信号调谐放大器实验报告实验目的：1. 掌握小信号调谐放大器的原理、特点和设计方法。
2. 熟悉集成运算放大器的使用方法。
实验器材：1. 功率供应器。
2. 调谐放大器电路板。
3. 频谱分析仪。
4. 示波器。
5. 信号发生器。
6. 电压表和电流表。
7. 切割器。
8. DMM数字万用表。
实验原理：调谐放大器是指在特定频率下具有较大的放大倍数的放大器，是一种具有选择性放大作用的放大器。
当输入信号频率和特定放大器谐振频率相等时，输出信号强度达到最大值，这种现象称为谐振。
实验步骤：1. 按照电路图连接电路，检查电路连接是否正确。
2. 将调谐电容器的电容值调至最小，即使谐振频率接近1kHz。
3. 将信号发生器设置为100Hz正弦波，300mVpp的幅值，连接到调谐放大器的输入端。
4. 连接万用表测量调谐放大器的输出电压。
5. 使用信号发生器逐步调整频率，记录最大输出幅值的频率。
6. 依次将信号发生器设置为200Hz、500Hz、1kHz、2kHz和5kHz的正弦波。
7. 针对每个频率，记录输出电压，并绘制输出电压随频率变化的曲线图。
实验结果：1. 频率为1kHz时的输出幅值最大，达到4.5V。
2. 随着频率的增加或减小，输出电压下降。
3. 输出电压随着频率变化的曲线呈现出谐振现象。
本实验采用调谐放大器电路进行测试，结果表明，在1kHz的频率下，该电路有最佳的选择性放大功能。
根据测试结果，该电路可以广泛应用于频率选择放大器等领域。
小信号调谐放大器实验报告
小信号调谐放大器实验报告引言：小信号调谐放大器是电子电路中常用的一种放大器，它可以根据输入信号的频率进行调谐，实现对特定频率信号的放大。
本实验旨在通过搭建小信号调谐放大器电路并进行实际测量，验证其放大性能和调谐特性。
实验目的：1. 搭建小信号调谐放大器电路；2. 测量并分析电路的放大性能；3. 测试并探究电路的调谐特性。
实验步骤：一、搭建小信号调谐放大器电路根据实验要求，我们搭建了一个小信号调谐放大器电路。
该电路由一个晶体管放大电路和调谐电路组成。
晶体管放大电路采用共射极放大电路，调谐电路由电感和电容组成。
通过调节电容的值可以实现对不同频率信号的调谐。
二、测量电路的放大性能我们使用信号发生器作为输入信号源，将信号发生器的输出接入到放大器的输入端，然后连接示波器测量输出信号的幅值。
通过改变信号发生器的频率，我们可以测量和分析放大器在不同频率下的放大倍数和频率响应。
实验结果：1. 放大性能测量结果我们在实验中选择了几个不同频率的信号，测量了放大器的输入信号和输出信号的幅值，并计算了放大倍数。
实验结果表明，放大器对不同频率信号的放大倍数并不相同，存在一个最大放大倍数点。
在该点附近，放大倍数较大，而在离该点较远的频率处，放大倍数明显下降。
2. 调谐特性测量结果我们通过改变调谐电路中电容的值来调整放大器的调谐频率。
实验结果表明，当电容值较小时，调谐频率较高；而当电容值较大时，调谐频率较低。
通过合理选择电容值，可以实现对特定频率信号的调谐。
讨论：通过实验我们验证了小信号调谐放大器的基本性能和调谐特性。
实验结果表明，放大器对不同频率信号的放大倍数存在一个最大值，且在调谐频率点附近放大倍数较高，这是由于电路的频率特性和晶体管的工作原理决定的。
在实际应用中，我们可以根据需要选择合适的电容值和电感值，以满足对特定频率信号的放大要求。
结论：本实验通过搭建小信号调谐放大器电路并进行测量，验证了该电路的放大性能和调谐特性。
小信号调谐放大器实验报告
小信号调谐放大器实验报告实验目的：本实验旨在通过搭建小信号调谐放大器电路，了解其工作原理，掌握其调谐特性，并通过实验验证其放大性能。
实验原理：小信号调谐放大器是一种常用的电子电路，主要由调谐电路和放大电路组成。
调谐电路用于选择特定的频率进行放大，而放大电路则用于放大选定频率的信号。
在实际应用中，小信号调谐放大器常用于无线电接收机和电视机等电子设备中。
实验步骤：1. 按照实验电路图搭建小信号调谐放大器电路；2. 连接信号发生器和示波器，并调节信号发生器的频率和幅度；3. 观察示波器上的输出波形，并记录相应的数据；4. 调节电路中的元件数值，如电容、电感等，观察对输出波形的影响；5. 分析实验数据，验证小信号调谐放大器的调谐特性和放大性能。
实验结果：通过实验观察和数据记录，我们发现小信号调谐放大器在不同频率下具有不同的放大倍数。
当调节电路中的元件数值时，可以明显地改变放大器的调谐特性和放大性能。
实验结果表明，小信号调谐放大器能够有效地放大特定频率的信号，并且具有一定的调谐范围。
实验分析：小信号调谐放大器的工作原理是利用调谐电路的谐振特性，选择特定频率进行放大。
在实际应用中，我们可以根据需要调节电路中的元件数值，以满足不同频率的放大要求。
通过本次实验，我们对小信号调谐放大器的工作原理和性能有了更深入的了解，这对于我们在实际电子电路设计和应用中具有重要的指导意义。
实验总结：通过本次实验，我们成功搭建了小信号调谐放大器电路，并验证了其调谐特性和放大性能。
实验结果表明，小信号调谐放大器能够有效地放大特定频率的信号，并且具有一定的调谐范围。
这为我们进一步深入研究和应用小信号调谐放大器奠定了基础。
结语：小信号调谐放大器是一种常用的电子电路，在无线电接收机和电视机等电子设备中有着广泛的应用。
通过本次实验，我们对小信号调谐放大器的工作原理和性能有了更深入的了解，这对于我们在实际电子电路设计和应用中具有重要的指导意义。
实验一 小信号调谐放大器
小信号调谐放大器实验目的、内容和步骤一．实验目的1.熟悉电子元器件和高频电子线路实验系统；2.掌握单调谐和双调谐放大器的基本工作原理；3.掌握测量放大器幅频特性的方法；4.熟悉放大器集电极负载对单调谐和双调谐放大器幅频特性的影响；5.了解放大器动态范围的概念和测量方法。
二．实验内容1.采用点测法测量单调谐和双调谐放大器的幅频特性；2.用示波器测量输入、输出信号幅度，并计算放大器的放大倍数；3.用示波器观察耦合电容对双调谐回路放大器幅频特性的影响；4.用示波器观察放大器的动态范围；5.观察集电极负载对放大器幅频特性的影响。
三．实验步骤1.实验准备在实验箱主板上插装好无线接收与小信号放大模块，插好鼠标接通实验箱上电源开关，此时模块上电源指示灯和运行指示灯闪亮。
2.单调谐回路谐振放大器幅频特性测量测量幅频特性通常有两种方法，即扫频法和点测法。
扫频法简单直观，可直接观察到单调谐放大特性曲线，但需要扫频仪。
点测法采用示波器进行测试，即保持输入信号幅度不变，改变输入信号的频率，测出与频率相对应的单调谐回路谐振放大器的输出电压幅度，然后画出频率与幅度的关系曲线，该曲线即为单调谐回路谐振放大器的幅频特性。
（1）扫频法，即用扫频仪直接测量放大器的幅频特性曲线。
利用本实验箱上的扫频仪测试的方法是：用鼠标点击显示屏，选择扫频仪，将显示屏下方的高频信号源（此时为扫频信号源）接入小信号放大的输入端（1P1），将显示屏下方的“扫频仪”与小信号放大的输出（1P8）相连。
按动无线接收与小信号放大模块上的编码器（1SS1），选择1K2指示灯闪亮，并旋转编码器（1SS1）使1K2指示灯长亮，此时小信号放大为单调谐。
显示屏上显示的曲线即为单调谐幅频特性曲线，调整1W1、1W2曲线会有变化。
用扫频仪测出的单调谐放大器幅频特性曲线如下图：图1-5 扫频仪测量的幅频特性(2)点测法，其步骤如下：①通过鼠标点击显示屏，选择实验项目中“高频原理实验”，然后再选择“小信号调谐放大电路实验”，通过选择“小信号调谐放大”后，显示屏上显示小信号调谐放大器原理电路图。
小信号调谐放大实验报告
小信号调谐放大实验报告一、实验目的本实验旨在通过构建小信号调谐放大电路，掌握基本的放大电路设计原理和调谐技术，了解小信号放大器的工作原理和特性，并且学会使用实验仪器进行电路测试和参数测量。
二、实验原理1.小信号放大器的工作原理小信号放大器是一种能够将微弱信号经过放大后输出强信号的电路，其主要由三部分组成：输入端、放大器以及输出端。
当微弱信号进入输入端时，经过放大器进行增益处理后输出到输出端。
其中，输入端主要负责接收微弱信号并将其转换为电压信号；放大器则是核心部件，通过对输入端接收到的信号进行增益处理来达到放大效果；而输出端则负责将已经被处理过的强信号输出到外界。
2.调谐技术调谐技术是指利用合适的电路设计使得某一频率范围内的输入信号能够得到更好地增益效果。
具体来说，在小信号调谐放大电路中，通过改变电容或者电感等元件的参数来达到对不同频率下输入信号进行不同程度增益处理的目的。
三、实验步骤1.电路图设计根据实验要求，我们需要构建一个小信号调谐放大电路，因此需要先进行电路图设计。
具体来说，我们的电路图应该包括输入端、放大器以及输出端。
其中，输入端应该包括一个信号发生器和一个变压器；放大器应该由两个晶体管组成；而输出端则应该包括一个耦合电容和一个负载电阻。
2.元件选型根据所设计的电路图，我们需要进行元件选型。
具体来说，我们需要选取合适的晶体管、变压器、耦合电容以及负载电阻等元件，并且根据实验要求确定其参数值。
3.电路搭建在完成元件选型后，我们需要将所选元件按照设计要求进行布线，并且将其连接成完整的小信号调谐放大电路。
在搭建过程中，需要注意保持连接可靠，并且避免出现接触不良或短路等情况。
4.测试与调试在完成小信号调谐放大电路的搭建后，我们需要对其进行测试与调试。
具体来说，我们可以通过使用万用表等仪器来测量各个元件的参数值，并且通过改变输入信号的频率来观察电路的增益效果。
在测试过程中，需要注意保持仪器的准确性，并且避免对电路产生干扰。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
小信号调谐放大器实验一、实验目的1．熟悉电子元器件和高频电子线路实验系统； 2．掌握单调谐和双调谐放大器的基本工作原理； 3．掌握测量放大器幅频特性的方法；4．熟悉放大器集电极负载对单调谐和双调谐放大器幅频特性的影响； 5．了解放大器动态范围的概念和测量方法。
二、实验仪器1.100M 示波器 一台2.高频信号源 一台3.高频电子实验箱 一套三、实验电路原理1.基本原理在无线电技术中，经常会遇到这样的问题—所接收到的信号很弱，而这样的信号又往往与干扰信号同时进入接收机。
我们希望将有用的信号放大，把其它无用的干扰信号抑制掉。
借助于选频放大器，便可达到此目的。
小信号调谐放大器便是这样一种最常用的选频放大器，即有选择地对某一频率的信号进行放大的放大器。
小信号调谐放大器是构成无线电通信设备的主要电路，其作用是放大信道中的高频小信号。
调谐放大器主要由放大器和调谐回路两部分组成。
因此，调谐放大器不仅有放大作用，而且还有选频作用。
小信号调谐放大器，一般工作在甲类状态，多用在接收机中做高频和中频放大，其主要指标要求是：有足够的增益，满足通频带和选择性要求，工作稳定等。
小信号调谐放大器中，小信号，通常指输入信号电压一般在微伏至毫伏数量级，放大这种信号的放大器工作在线性范围内；调谐，主要是指放大器的集电极负载为调谐回路（如LC 谐振回路）。
这种放大器对谐振频率o f 的信号具有最强的放大作用，而对其他远离o f 的频率信号，放大作用很差。
调谐放大器的幅频特性如图1-1所示。
放大倍数fof 1f K0.7K oK图 1-1 调谐放大器的幅频特性（1）单调谐放大器小信号调谐放大器的种类很多，按调谐回路区分，有单调谐放大器、双调谐放大器和参差调谐放大器。
按晶体管连接方法区分，有共基极、共发射极和共集电极调谐放大器，等等。
该电路采用共发射极单调谐放大，原理电路如图1-2所示。
图 1-2 共发射极单调谐放大器原理电路图1-2中晶体管T 起放大信号的作用，R b1、R b2、R e 为直流偏置电阻，用以保证晶体管工作于放大区域，从而放大器工作于甲类。
C e 是R e 的旁路电容，C b 、C c 是输入、输出耦合电容，L 、C 是谐振回路作为放大器的集电极负载起选频作用，它采用抽头接入法，以减轻晶体管输出电阻对谐振回路Q 值的影响，R c 是集电极（交流）电阻，它决定了回路Q 值、带宽。
（2）双调谐回路放大器双调谐回路放大器具有频带宽、选择性好的优点。
双调谐回路是指有两个调谐回路：一个靠近“信源”端（如晶体管输出端），称为初级；另一个靠近“负载”端（如下级输入端），称为次级。
两者之间，可采用互感耦合，或电容耦合。
与单调谐回路相比，双调谐回路的矩形系数较小，即：它的谐振曲线更接近于矩形。
电容耦合双调谐回路谐振放大器原理如图1-3所示。
图1-3 电容耦合双调谐回路放大器原理电路图1-3中，R B1、R B2、R E 为直流偏置电阻，用以保证晶体管工作于放大区域，且放大器工作于甲类状态，E C 为E R 的旁通电容，B C 和C C 为输入、输出耦合电容。
图中两个谐振回路：11L C 、组成了初级回路，22L C 、组成了次级回路。
两者之间并无互感耦合（必要时，可分别对12L L 、加以屏蔽），而是由电容3C 进行耦合，故称为电容耦合。
2.实验电路分析小信号调谐放大器实验电路如图1-4所示。
本实验电路中，1P1为信号输入口，当做实验时，高频信号由此输入。
1TP2为输入信号测试点。
接收天线用于构成收发系统时接收发方发出的信号。
变压器1T1和电容1C13、1C14组成输入选频回路，用来选出所需要的信号。
晶体三极管1Q1用于放大信号，1R24、1R23和1R26为三极管1Q1的直流偏置电阻，用以保证晶体管工作于放大区域，且放大器工作于甲类状态。
三极管1Q1集电极接有LC调谐回路，用来谐振于某一工作频率上。
本实验电路设计有单调谐与双调谐回路，由开关1K2控制。
当1K2断开时，为电容耦合双调谐回路，1L1、1L2、1C17和变容管1D1组成了初级回路，1L3、1L4、变容管1D3、1C20组成了次级回路，两回路之间由电容1C19进行耦合，调整1C19可调整其耦合度。
当开关1K2接通时，即电容1C19被短路，此时两个回路合并成单个回路，故该电路为单调谐回路。
图中1W1、1W2用来调整变容管上直流电压，通过改变直流电压，即可改变变容二极管的电容，达到对回路的调谐。
图中开关1K1控制1R25是否接入集电极回路，1K1接通时，将电阻1R25（2K ）并入回路，使集电极负载电阻减小，回路Q值降低，放大器增益减小。
图中1R29、1R30、1R31和三极管1Q2组成放大图1-4 小信号调谐放大器实验电路图四．实验内容1．采用点测法测量单调谐和双调谐放大器的幅频特性；2．用示波器测量输入、输出信号幅度，并计算放大器的放大倍数；3．用示波器观察耦合电容对双调谐回路放大器幅频特性的影响；4．用示波器观察放大器的动态范围；5．观察集电极负载对放大器幅频特性的影响。
五．实验步骤1．实验准备在实验箱主板上插好无线接收与小信号放大模块，打开实验箱右侧的电源开关，模块上的电源指示灯为红灯常亮，运行指示灯为绿灯闪烁。
2.单调谐回路谐振放大器幅频特性测量测量幅频特性通常有两种方法，即扫频法和点测法。
扫频法简单直观，可直接观察到单调谐放大特性曲线，但需要扫频仪。
点测法采用示波器进行测试，即保持输入信号幅度不变，改变输入信号的频率，测出与频率相对应的单调谐回路谐振放大器的输出电压幅度，然后画出频率与幅度的关系曲线，该曲线即为单调谐回路谐振放大器的幅频特性。
（1）扫频法，即用扫频仪直接测量放大器的幅频特性曲线。
利用本实验箱上的扫频仪测试的方法是：开机后点击显示屏，选择“实验系统”中“高频原理实验”，然后选择“01 小信号调谐放大电路实验”，屏幕上将显示小信号调谐放大实验原理图，如图1-5 所示。
图1-5 小信号调谐放大电路实验原理图操作步骤为：①用连接线将“高频”端口（此时为扫频信号源）接入到实验箱的“无线接收与小信号放大模块”中的“输入端”即1P1 孔，②用连接线将“扫频”仪接入到实验箱的“无线接收与小信号放大模块”中的“输出端”即1P8孔。
③先按编码器1SS1，使1K2指示灯闪烁，再顺时针旋转编码器1SS1，使1K2指示灯长亮，此时电路为单调谐小信号放大器。
④点击显示屏右上方的“扫频仪”。
显示屏上显示的曲线即为单调谐幅频特性曲线，调整1W1、1W2曲线会有变化。
用扫频仪测出的单调谐放大器幅频特性曲线如图1-6所示：图 1-6 扫频仪测量的幅频特性(2)点测法，其步骤如下（显示屏先回到“小信号调谐放大”电路界面）：①点击显示屏上1K2开关，（或按动A1模块上编码器1SS1选择1K2），显示屏右上方显示1K2开关状态，旋转编码器1SS1使开关闭合（5秒后会自动消失），此时模块上对应的1K2指示灯长亮，1C19被短路，此放大器为单调谐回路。
②将“高频”端口接入到小信号放大器的“输入端”即1P1 孔，用示波器CHI测试放大器输入端1TP2，用示波器CH2测试放大器输出端1TP7。
③点击显示屏原理图上方“高频信号源”，显示屏右下方频率显示为6.3MHz，高频信号源开机默认值为6.3MHz。
④旋转显示屏右下方银色旋钮SS2,调整高频信号源输出幅度,在示波器上观察波形，使其波形峰-峰值为200mv，选择示波器的左上角“MENU”，选择显示界面的“频率”和“峰峰值”，两个值将显示在显示界面的下方。
⑤点击显示屏原理图上1W1和1W2（或按动编码器1SS1选择1W1和1W2），此时模块上相应指示灯点亮，旋转编码器1SS1，即可调整其回路电容的大小；调整1W1、1W2使放大器输出幅度达到最大时，此时放大器谐振回路谐振于6.3MHz。
具体接线方法如图1-7（a），测试结果如图1-7（b），记录实际的输入峰-峰值U i和输出峰-峰值U o，并算出放大倍数。
图1-7（a）接线图图1-7（b）测试结果⑥单击显示屏右上方的“高频信号源”，显示屏右下方出现的界面中，选择“步进调节”为100K，旋转显示屏下方左侧银色旋钮SS1，每旋一档即改变100KHz；同时保持高频信号源输出幅度不变，即示波器CHI监测的波形峰-峰值为200mv；用示波器CH2 测量每个频率下，1TP7 处的波形的峰-峰值，记为()Vo V-，P P测试表格如表1-1。
表1-1 输出电压与输入频率的关系f MHz 5.0 5.2 5.4 5.6 5.8 6.0 6.2 6.3 6.5 6.7 6.9 7.1 7.3 7.5()Vo V-()P P⑦以横轴为频率，纵轴为电压峰-峰值，按表1-1，画出单调放大器的幅频特性曲线。
3．集电极负载对单调谐放大器幅频特性的影响当放大器工作于放大状态下，按照上述幅频特性的测量方法测出接通与不接通1R25的幅频特性曲线。
步骤为：①用连接线将“高频”端口接入到“输入端”，即1P1 孔，用连接线将“扫频”端口接入到“输出端”即1P8 孔。
②点击显示屏原理图中1K1，或按动编码器 1SS1，选择1K1，显示屏右上方会显示出1K1开关式样，旋转编码器1SS1，使开关1K1断开（注意，1K1不亮，1K2是常亮状态），此时，电路不接通1R25，使得集电极负载增大，幅频特性幅值加大，曲线变窄，Q值增高，带宽减小，如图1-8（a）；③点击显示屏原理图中1K1，或按动编码器 1SS1，选择1K1，旋转编码器1SS1，使开关1K1闭合（注意，1K1、1K2是常亮状态），此时，电路接通1R25，使得幅频特性幅值减小，曲线变宽，Q值降低，带宽加大；如图1-8（b）。
1-8（a）不接1R25的幅频特性曲线（b）接1R25的幅频特性曲线4. 放大器动态范围测量①用连接线将“高频”端口接入到“输入端”即 1P1 孔，②1K1置“断开”，点击显示屏中的1K1，旋转编码器1SS1使1K1指示灯熄灭。
1K2置“单调谐”，点击显示屏中的1K2，旋转编码器1SS1使1K2指示灯点亮。
③用示波器CHI 测试放大器输入端1TP2，用示波器CH2测试放大器输出端1TP7。
④单击显示屏的“高频信号源”，旋转银色旋钮 SS2 ，设置幅度约为“08”左右，示波器显示峰-峰值约为150mV 左右，调整1W1、1W2使放大器输出电压为最大；输入信号频率为6.3MHz 。
⑤按照表1-2改变高频信号源的输出幅度，即旋转银色旋钮 SS2 ，通过示波器观察并记录放大器的输入、输出幅度值，且计算放大器电压放大倍数值。
可以发现，当放大器的输入增大到一定数值时，放大倍数开始下降，输出波形开始畸变（失真）。
表1-2 放大器输出及电压放大倍数5．双调谐回路谐振放大器幅频特性测量（选做）电路原理图中1K2断开（1K1不接通）时为双调谐回路放大器。
