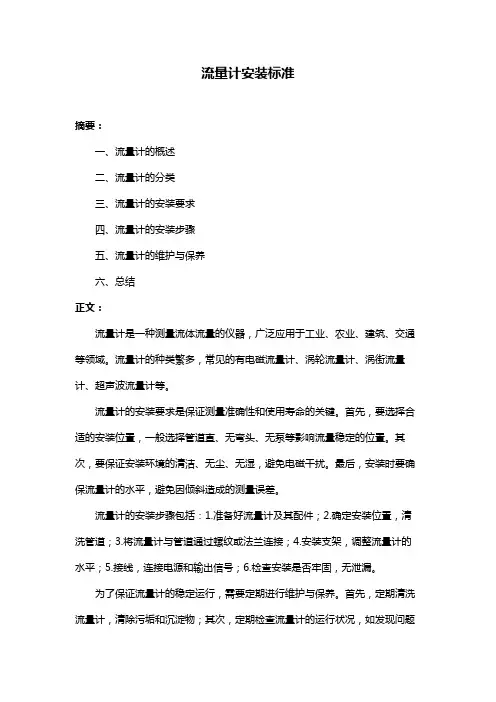

转子流量计安装要求:
1、实际的系统工作压力不得超过流量计的工作压力。
2、应保证测量部分的材料、内部材料和浮子材质与测量
介质相容;
3、环境温度和过程温度不得超过流量计规定的最大使用
温度;
4、转子流量计必须垂直地安装在管道上,并且介质流向
必须由下向上;
5、流量计法兰的额定尺寸必须与管道法兰相同。
6、为避免管道引起的变形,配合的法兰必须在自由状态
对中,以消除应力;
7、为避免管道振动和最大限度减小流量计的轴向负载,
管道应有牢固的支架支撑;
8、截流阀和控制流量都必须在流量计的下游。
9、支管段要求在上游侧5DN,下游侧3DN(DN是管道的通
径);
质量流量计安装
1、传感器的刚性和无应力支撑
2、避免把传感器安装在管道的最高位置,因为气泡会集
结和滞留,在测试系统中引起测量误差;
3、如果不能避免过长的下游管道(一般不大于3M),应多
装一个通流阀;
4、与输送泵的距离至少要大于传感器本身长度的4倍(两
法兰之间距离),如果泵引起多余的振动,必须用绕性管或连接管进行隔离。
5、调节阀、检查观察窗等附加装置都应安装在离传感器
至少1X“L”远处(L为传感器安装法兰之间距离)
6、支架不能安装在法兰或外壳上,一般离法兰的距离为
20~200mm;
电磁流量计安装
1、电磁流量计,特别是小于DN100mm(4”)的小流量计,
在搬运时受力部位切不可在信号变送器的任何地方,应在流量计的本体。
2、按要求选择安装位置,但不管位置如何变化,电机轴
必须保持基本水平。
3、电磁流量计的测量管必须在任何时候都是完全注满介
质的;
4、安装时,要注意流量计的正负方向或箭头方向应于介
质流方向一致。
5、安装时要保证螺栓、螺母与管道法兰之间留有足够的
空间,便于装卸;
6、DN>200的大型电磁流量计要使用转接管,以保证对接
法兰的轴向偏移,方便安装。
7、要避免安装在强电磁场的场所。
涡街流量计安装
1、流体必须与传感器表体的标注方向一致。
2、传感器两边法兰必须保持平行,否则容易泄漏。
3、对直管道有要求最小为前15D后10D。
4、管道不能有震动.
5、安装环境中有腐蚀性气体,必须有通风措施.
6、传感器安装点附近不能有无线电收发机存在,否则高
频噪声会干扰传感器的正常使用。
7、放大器盒不能进水,传感器最好安装在室内.
横截面、弯管需要看厂家的说明书
节流装置
检查直径、节流装置孔径是否符合设计要求。
1 节流装置加工精度是否符合要求,“+”,“-”标记是否正确。
2节流装置安装时所用垫片的内径,应比管道内径大2~3mm,可避免紧固时产生突出部分,影响测量精度。
3节流装置所用法兰焊接后必须与管道垂直,不得歪斜。焊接缝应无突出部分,平整光滑,不产生节流作用。
4节流装置前后,直管段应符合安装标准。在一倍于管道直径的距离内无明显不光滑的突出部分,无电(气)焊的熔渣,无露出的管接头、铆钉等。
5节流装置安装在管道中应保持节流装置前端面与管道轴线垂直,不垂直度不超过±1%。
6节流装置安装在管道中,其中心线必须与管道同心,
7.环室取压时,环室内径不得小于管道内径,可比管道直径稍大。
8孔板、环室及法兰安装前,应清洗积垢和油污,并注意保护节流孔锐边不得碰伤。节流装置安装,应在管道吹洗干净后及试压前进行,以免管道内污物将节流装置损坏或将节流孔堵塞。
9.节流装置取压口一般设置在法兰、环室或夹紧环上。法兰、环室和夹紧环的安装,应考虑被测流体为液体时防止体进入导压管;被测介质为气体时防止水和脏污进入导压管。为此,
安装时取压孔的方向应符合下列规定:
a.测量液体流量时,取压孔应位于管道下半部与管道水平中心线成0~45°夹角范围内图2-3-1(a)。
b.测量蒸汽流量时,取压孔应位于管道上半部与管道水平中心线成0~45°夹角范围内图2-3-1(b)。
10.在流体由下向上流动的垂直管道上,两个差压取压口可在管道的同一侧或分别位于两侧。
11节流装置与垫片的中心必须与管道的中心重合,垫片不得突入管道内。其偏心度不得超过如下规定:
当d/D>时,应小于;
当d/D>时,应小于;
当d/D<时,应小于;
腰轮流量计
1.安装时流量计和过滤器壳体上箭头方向应与液体流动方向一致,且过滤器应安装于流量计的入口端。
2.安装位置选择在振动较小的场合,避免高温、潮湿。规格尺寸大于DN50的表,安装时应有支承,防止产生较大的振动。
3.当被测介质中含有气体时,流量计上游应安装气体分离器(消气器)。
靶式流量计
1.传感器安装的管道上,应并联旁路管道,并设置旁路阀。
2.仪表前后应有直管段,上游直管段长度不小于10D,下游
直管段长度不小于5D。且直管段直径与测量管直径应
相等。
3.直管段与测量管错位不得超过测量管内径D的%。
4 靶与测量管要求同轴安装,其偏心误差不大于测量管直
径平均值的%;靶上游端平面应与测量管的轴线垂
直,其偏差应不超过1°。
5. 使用靶式流量计测量流量时,管道的雷诺数Re D应满足
Re D>Re g。(Re g—界限雷诺数;Re D—实际使用时最小流
量所对应的雷诺数)。
6. 靶式流量计需要两次安装,第一次安装是确定它的位
