数字电容表使用方法

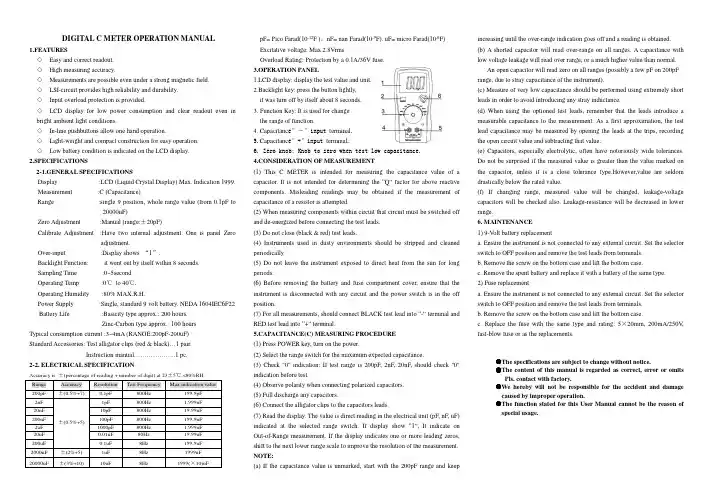

数字电容计操作手册说明书
DIGITAL C METER OPERATION MANUAL1.FEATURES◇ Easy and correct readout.◇ High measuring accuracy.◇ Measurements are possible even under a strong magnetic field.◇ LSI-circuit provides high reliability and durability.◇ Input overload protection is provided.◇ LCD display for low power consumption and clear readout even in bright ambient light conditions.◇ In-line pushbuttons allow one hand operation.◇ Light-weight and compact construction for easy operation.◇ Low battery condition is indicated on the LCD display.2.SPECIFICATIONS2-1.GENERAL SPECIFICATIONSDisplay :LCD (Liquid Crystal Display) Max. Indication 1999.Measurement :C (Capacitance)Range :single 9 position, whole range value (from 0.1pF to20000uF)Zero Adjustment :Manual (range:±20pF)Calibrate Adjustment :Have two internal adjustment. One is panel Zeroadjustment.Over-input :Display shows “1”.Backlight Function: it went out by itself within 8 seconds.Sampling Time :0~5secondOperating Temp :0℃to 40℃.Operating Humidity :80% MAX.R.H.Power Supply :Single, standard 9 volt battery. NEDA 1604IEC6F22 Battery Life :Basicity type approx.: 200 hours.Zinc-Carbon type approx.: 100 hoursTypical consumption current :3~4mA (RANGE:200pF-200uF)Standard Accessories: Test alligator clips (red & black)…1 pair.Instruction manual………………..1 pc.2-2. ELECTRICAL SPECIFICATIONAccuracy is ±(percentage of reading + number of digit) at 23±5℃,<80%RH.Range Accuracy Resolution Test Frequency Max indication value200pF ±(0.5%+7) 0.1pF 800Hz 199.9pF2nF±(0.5%+5) 1pF 800Hz 1.999nF20nF 10pF 800Hz 19.99nF 200nF 100pF 800Hz 199.9nF2uF 1000pF 800Hz 1.999uF 20uF 0.01uF 80Hz 19.99uF 200uF 0.1uF 8Hz 199.9uF 2000uF ±(2%+5) 1uF 8Hz 1999uF20000uF ±(3%+10) 10uF 8Hz 1999(×10)uFpF= Pico Farad(10-12F )，nF= nan Farad(10-9F). uF= micro Farad(10-6F)Excitative voltage: Max.2.8VrmsOverload Rating: Protection by a 0.1A/36V fuse.3.OPERATION PANEL1.LCD display: display the test value and unit.2.Backlight key: press the button lightly,it was turn off by itself about 8 seconds.3. Function Key: It is used for changethe range of function.4. Capacitanc e″－″input terminal.5.Capacitanc e″+″input terminal.6. Zero knob: Knob to zero when test low capacitance.4.CONSIDERATION OF MEASUREMENT(1) This C METER is intended for measuring the capacitance value of acapacitor. It is not intended for determining the “Q” factor for above reactivecomponents. Misleading readings may be obtained if the measurement ofcapacitance of a resistor is attempted.(2) When measuring components within circuit that circuit must be switched offand de-energized before connecting the test leads.(3) Do not close (black & red) test leads.(4) Instruments used in dusty environments should be stripped and cleanedperiodically.(5) Do not leave the instrument exposed to direct heat from the sun for longperiods.(6) Before removing the battery and fuse compartment cover, ensure that theinstrument is disconnected with any circuit and the power switch is in the offposition.(7) For all measurements, should connect BLACK test lead into “-” terminal andRED test lead into “+” terminal.5.CAPACITANCE(C) MEASURING PROCEDURE(1) Press POWER key, turn on the power.(2) Select the range switch for the maximum expected capacitance.(3) Check "0" indication: If test range is 200pF, 2nF, 20nF, should check "0"indication before test.(4) Observe polarity when connecting polarized capacitors.(5) Full discharge any capacitors.(6) Connect the alligator clips to the capacitors leads.(7) Read the display. The value is direct reading in the electrical unit (pF, nF, uF)indicated at the selected range switch. If display show “1”, It indicate onOut-of-Range measurement. If the display indicates one or more leading zeros,shift to the next lower range scale to improve the resolution of the measurement.NOTE:(a) If the capacitance value is unmarked, start with the 200pF range and keepincreasing until the over-range indication goes off and a reading is obtained.(b) A shorted capacitor will read over-range on all ranges. A capacitance withlow voltage leakage will read over range, or a much higher value than normal.An open capacitor will read zero on all ranges (possibly a few pF on 200pFrange, due to stray capacitance of the instrument).(c) Measure of very low capacitance should be performed using extremely shortleads in order to avoid introducing any stray inductance.(d) When using the optioned test leads, remember that the leads introduce ameasurable capacitance to the measurement. As a first approximation, the testlead capacitance may be measured by opening the leads at the trips, recordingthe open circuit value and subtracting that value.(e) Capacitors, especially electrolytic, often have notoriously wide tolerances.Do not be surprised if the measured value is greater than the value marked onthe capacitor, unless it is a close tolerance type.However,value are seldomdrastically below the rated value.(f) If changing range, measured value will be changed, leakage-voltagecapacitors will be checked also. Leakage-resistance will be decreased in lowerrange.6. MAINTENANCE1) 9-V olt battery replacementa. Ensure the instrument is not connected to any external circuit. Set the selectorswitch to OFF position and remove the test leads from terminals.b. Remove the screw on the bottom case and lift the bottom case.c. Remove the spent battery and replace it with a battery of the same type.2) Fuse replacementa. Ensure the instrument is not connected to any external circuit. Set the selectorswitch to OFF position and remove the test leads from terminals.b. Remove the screw on the bottom case and lift the bottom case.c. Replace the fuse with the same type and rating: 5×20mm, 200mA/250V,fast-blow fuse or as the replacements.●The specifications are subject to change without notice.●The content of this manual is regarded as correct, error or omitsPls. contact with factory.●We hereby will not be responsible for the accident and damagecaused by improper operation.●The function stated for this User Manual cannot be the reason ofspecial usage.。

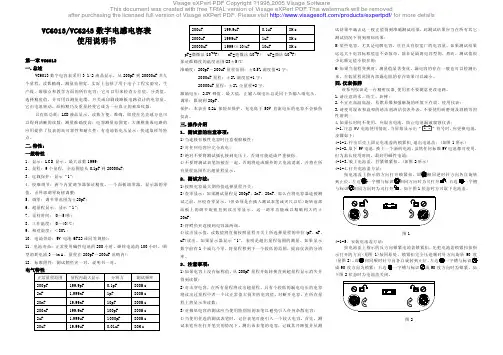

数字电感电容表
图2
Visage eXPert PDF Copyright ?1998,2005 Visage Software This document was created with free TRIAL version of Visage eXPert PDF.This watermark will be removed after purchasing the licensed full version of Visage eXPert PDF. Please visit /products/expertpdf/ for more details
该系列仪表是一台精密仪器,使用者不要随意更改电路。
1.请注意防水、防尘 、防摔 ；
2.不宜在高温高湿、易燃易爆和强磁场的环境下存放、使用仪表；
3 . 请 使 用 湿 布 和 温 和 的 清 洁 剂 清 洁 仪 表 外 表 ，不 要 使 用 研 磨 剂 及 酒 精 等 烈
性溶剂；
4.如果长时间不使用，应取出电池，防止电池漏液腐蚀仪表；
量程
准确度
分辨力 测试频度 通过电流
2mH
1uH
1kHz
150uA
20mH ?(2 .0 %+5) 10uH
1kHz
150uA
200mH
100uH
1kHz
150uA
2H
?(5 .0 %+5) 1mH
1kHz
150uA
数字型万用表使用方法
数字型万用表使用方法
数字型万用表，那可真是个超级实用的小工具！就像一把万能钥匙，能打开电路世界的神秘大门。
使用数字型万用表，第一步得选对挡位。
这就好比你要去参加不同的活动就得穿合适的衣服一样。
要是挡位选错了，那可就糟糕啦！比如你想测电压却选了电流挡，那岂不是乱套了？
测量的时候，一定要小心谨慎。
把表笔正确地接在被测点上，这就像给小树苗浇水，得浇对地方。
要是接错了，说不定会把万用表给弄坏，那可就悲催了。
数字型万用表在安全性方面那可是杠杠的。
它就像一个忠诚的卫士，时刻保护着你。
只要你正确使用，就不用担心会被电到。
但是如果你粗心大意，那可就不好说了。
稳定性也很不错哦！它不会像个调皮的孩子一样乱跳数字。
只要你操作得当，它就能给你准确的测量结果。
数字型万用表的应用场景那可多了去了。
在家里，你可以用它来检查电器是否正常工作。
在学校，物理实验的时候它也是个好帮手。
在工厂，
维修师傅们更是离不开它。
这就像一个万能的魔法棒，哪里需要就出现在哪里。
它的优势也很明显。
数字显示清晰直观，不像指针式万用表那样让人看得眼花缭乱。
而且体积小巧，携带方便，随时都能拿出来用。
我给你讲个实际案例吧。
有一次，我家的台灯不亮了。
我就拿出数字型万用表，一测，原来是灯泡坏了。
换了个灯泡，台灯又亮起来了。
你说这数字型万用表是不是很厉害？
数字型万用表就是这么一个实用的好工具，它能让你轻松解决各种电路问题，大家都应该备一个。

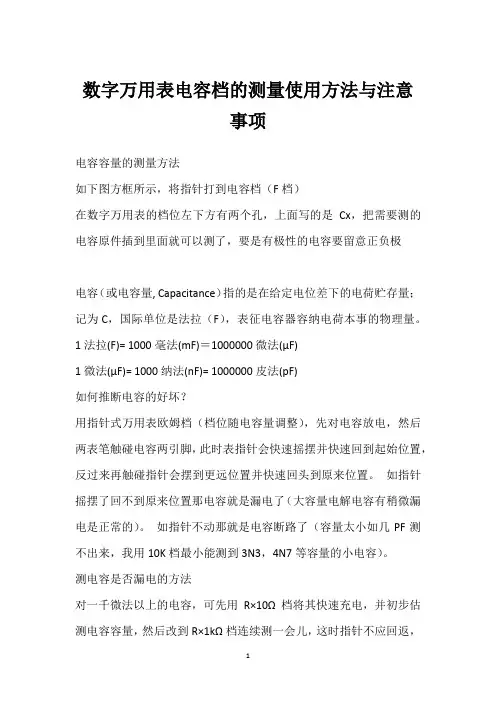

数字万用表电容档的测量使用方法与注意事项
数字万用表电容档的测量使用方法与注意
事项
电容容量的测量方法
如下图方框所示，将指针打到电容档（F档）
在数字万用表的档位左下方有两个孔，上面写的是Cx，把需要测的电容原件插到里面就可以测了，要是有极性的电容要留意正负极
电容（或电容量, Capacitance）指的是在给定电位差下的电荷贮存量；记为C，国际单位是法拉（F），表征电容器容纳电荷本事的物理量。
1法拉(F)= 1000毫法(mF)＝1000000微法(μF)
1微法(μF)= 1000纳法(nF)= 1000000皮法(pF)
如何推断电容的好坏？
用指针式万用表欧姆档（档位随电容量调整），先对电容放电，然后两表笔触碰电容两引脚，此时表指针会快速摇摆并快速回到起始位置，反过来再触碰指针会摆到更远位置并快速回头到原来位置。
如指针摇摆了回不到原来位置那电容就是漏电了（大容量电解电容有稍微漏电是正常的）。
如指针不动那就是电容断路了（容量太小如几PF测不出来，我用10K档最小能测到3N3，4N7等容量的小电容）。
测电容是否漏电的方法
对一千微法以上的电容，可先用R×10Ω档将其快速充电，并初步估测电容容量，然后改到R×1kΩ档连续测一会儿，这时指针不应回返，
而应停在或非常接近∞处，否则就是有漏电现象。
对一些几十微法以下的定时或振荡电容（比如彩电开关电源的振荡电容），对其漏电特性要求特别高，只要稍有漏电就不能用，这时可在R×1kΩ档充完电后再改用R×10kΩ档连续测量，同样表针应停在∞处而不应回返。
DT9205型数字万用表操作手册
DT9205型数字万用表的操作手册一、使用方法1．将ON/OFF开关置于ON位置，检查电池，如果电池电压不足,""将显示在显示器上，这时则需更换电池。
如果显示器没有显示""，则按以下步骤操作。
2．测试笔插孔旁边的""符号，表示输入电压或电流不应超过指示值，这是为了保护内部线路免受损伤。
3．测试之前。
功能开关应置于你所需要的量程。
二、直流电压测量1.将黑表笔插入COM插孔，红表笔插入V/Ω插孔。
2.将功能开关置于直流电压档V- 量程范围，并将测试表笔连接到待测电源(测开路电压)或负载上(测负载电压降)注意：1.如果不知被测电压范围.将功能开关置于最大量程并逐渐下降。
2.如果显示器只显示“1”,表示过量程,功能开关应置于更高量程。
3.“ ”表示不要测量高于1000V的电压,显示更高的电压值是可能的,但有损坏内部线路的危险。
三、交流电压测量1.将黑表笔插入COM插孔,红表笔插入V/Ω插孔。
2.将功能开关置于交流电压档V~ 量程范围,并将测试笔连接到待测电源或负载上.测试连接图同上.测量交流电压时,没有极性显示。
四、直流电流测量1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入mA 插孔，当测量最大值为20A的电流时，红表笔插入20A插孔。
2.将功能开关置于直流电流档A- 量程,并将测试表笔串联接入到待测负载上,电流值显示的同时,将显示红表笔的极性。
注意：1.如果使用前不知道被测电流范围,将功能开关置于最大量程并逐渐下降。
2.如果显示器只显示“1”,表示过量程,功能开关应置于更高量程。
3.""表示最大输入电流为200mA,过量的电流将烧坏保险丝,应再更换,20A 量程无保险丝保护,测量时不能超过15秒。
五、交流电流的测量1.将黑表笔插入COM插孔,当测量最大值为200mA的电流时,红表笔插入mA 插孔,当测量最大值为20A的电流时,红表笔插入20A插孔。
数字电容表的测量方法
数字电容表的测量方法数字电容表是一种用于测量电容的仪器，它能够测量电容的大小、品质因数等参数。
数字电容表广泛应用于电子、通讯、计算机等领域。
本文将介绍数字电容表的测量方法。
仪器准备要进行电容的测量，首先需要准备一台数字电容表和电容器。
电容的选择与使用也需要特别注意，最好选择符合标准规范的电容器，避免因为电容器自身的误差导致测量结果不准确。
在进行数字电容表的测量过程中，还需要使用一些小型夹子，让电容器连接到数码电容表的测试面板上。
测量方法第一步：选择合适的测量量程在进行数字电容表的测量过程中，需要先设置合适的测量量程。
最好选择最小的量程，这样可以当电容器的容量比较小的时候，可以测量出更精确的数值。
第二步：连接电容器将要测量的电容器连接到数字电容表上，并通过小型夹子夹住电容器的两端。
此时，数字电容表显示的数值为无效值，因为电容器与数字电容表的连接状态还没有稳定。
第三步：校准在将电容器连接到数字电容表上后，需要进行一次校准。
校准的作用是确定连接状态并消除因电容器本身误差导致的结果不准确。
校准时需要按照数字电容表的说明书进行操作。
第四步：开始测量经过校准以后，就可以开始进行电容的测量了。
在进行电容测量时，需要注意以下几点：1.测量时需保证电容器的连接稳定，以免对测量结果产生影响；2.选择合适的测量量程；3.确定有效数字位数。
测量结果在完成电容的测量后，数字电容表会显示出计算出来的电容大小。
这个数值是以法拉为单位。
此外，数字电容表还会显示电容的品质因数。
品质因数越高，电容器的性能越好。
总结数字电容表是一种十分精确的电容测量仪器，利用数字电容表的测量方法，可以快速而准确地测量电容的大小和品质因数，有助于提高电路的设计和调试效率。
在使用数字电容表进行测量时，需要注意正确连接电容器并使用合适的测量量程，这样才能保证测量结果的准确性。
数字电容表操作指南
1）当液晶显示电池符号应更换电池。
2）本仪表用0.2A保险丝作为输入保护，使用不当会将保险丝熔断。
3）更换电池和保险丝时，旋出后盖螺钉即可。
4）电容表、笔应配套使用，以免测试结果不精确，损坏后需及时更换。
5）注意防水、防潮、防摔坏。
6. 质量记录
6.1《检查结果兼处理报告书》
5)工作温度：0℃-40℃。
6)工作湿度：低于80%RH。
7)电源：9V电池一节，其寿命碱方显示符号。
5．2 使用操作
1)估计被测电容的容量，将量程旋转开关打到所需量程。
2)检查显示屏是否显示“0000”，在小量程档（200PF、2NF、20NF）通常需要旋动面板上的调零
旋钮，使显示值各位数值为零。如果你的测试需要接入测量导线或测量夹具，则“调零”应
在插入测量导线或夹具之后进行。调零旋钮可调整范围约为±20PF。
3) 接入被测电容，读出显示值，显示值的单位由量程开关指示。
4) 如果显示值为“1”，指示被测电容器容量超过所选量程，如果显示很小读数，应换到较小量
程，提高测量分辨力。
5)测量有极性电容，应注意正极接到红色插孔，负极接到黑色插孔。
6)电容表“+”极与发光二极管“+”极相连，“-”极与二极管“-”相连，可测试发光二极管是
否贴反向及损坏。
5．3 电容单位换算及误差表示方法：
1F=103MF=106UF=109NF=1012PF
字母代号：D：±0.5% F：±1% G：±2% J：±5% K:±10%
1.目的:
为确保操作者能够正确使用弹力测试仪，特制订本操作指南。
2.范围:
适用于本司操作者对弹力测试仪的正确操作方法
三位数字电容表.
电子线路课程设计报告设计课题：三位数字电容表专业班级：新能源科学与工程学生姓名：指导教师：设计时间：2015.7.11-7.15常熟理工学院物理与电子工程学院题目三位数字电容表一、设计任务与要求1.使用交流220V单相供电，经整流变压产生直流电，供给整个电路工作。
2.电容表测量范围1～999 F，使用3 位数码管显示。
3.电路设有启动按钮、复位按钮。
按启动按钮后，电路开始测试，测试结束后，显示待测电容值。
按复位按钮，电路复位，显示值清零，准备下一次测试。
参考原理框图图1 原理框图表示参考原理：采用间接法测量电容的容量。
电容器的充电时间和其容量大小有关，容量大的电容需要的充电时间长；容量小的电容需要的充电时间短。
当选定固定电阻后，充电时间就与电容容量大小成正比。
利用电容这一特性，将被测电容的充电时间作为门控信号，将基准脉冲发生电路所提供的脉宽作为测量尺度，在被测电容充电时间的同时，将控制闸门打开，让计数与显示电路统计并显示输入计数器脉冲的个数，电容充电结束的同时将控制闸门关闭，计数器显示的脉冲个数即为被测电容的容量。
二、方案设计与论证1．因为电容器的充电时间和其容量大小有关，所以可以将待测电容放入电路中，通过测量电容充电时间来测量电容值，用555定时器组成单稳态触发器，所以单稳态的高电平持续时间就是电容充电时间。
2．用555定时器组成多谐振荡器产生标准脉冲，作为单稳态发生电路所提供的脉宽的测量标准测量尺度。
3．用计数器对一个脉宽时间内的脉冲个数计数，计数器显示的脉冲个数即为被测电容的容量。
4．基本原理计算公式tc T c三、单元电路设计与参数计算1.使用交流220V 单相供电，经整流变压产生直流电5V图2 直流电5V2.555定时器构成的多谐振荡器 多谐振荡器的工作原理：多谐振荡器是能产生矩形波的一种自激振荡器电路，由于矩形波中除基波外还含有丰富的高次谐波，故称作多谐振荡器。
多谐振荡器没有稳态，只有两个暂稳态，在自身因素的作用下，电路就在两个暂稳态之间来回转换，故又称它为无稳态电路。
数字电容表
摘要:此简易数字电容表，利用容抗法测量电容值，测试信号的频率400Hz 的正弦波。
首先由文氏振荡器产生固定频率的正弦信号，然后经过电容电压转换电路把被测电容转换成容抗，进而获得交流信号电压，之后通过交、直流电压转换电路得到平均电压值，再由A/D 转换电路将其转换为数字量，最后由计数译码显示电路显示结果。
系统结构较为简单，层次清晰。
关键词：容抗法；文氏电桥振荡器；缓冲放大；C/U 转换；A/D 转换电路；交，直流电压转换电路一、 概述随着科技的发展，电子技术在日常生活中得到了广泛的应用，各种电路的不断推出以及电子产品的快速更新，电子技术已成为世界发展和人们生活中必不可少的工具。
对测量的精度和功能的要求也越来越高而传统的数字仪表采用脉宽调制法测量电容，其缺点是电路本身不能自动调节，每次测量之前都需要手动调零，从而延长了测量时间。
采用容抗法可解决上述问题。
它能实现电容档的自动调零。
利用容抗法测量电容的大小，设计一个简易数字电容表，测试信号频率为400Hz 的正弦波。
其技术指标为：当量程为2uF ，分辨率为0.1nF 。
当量程为20uF ，分辨率为1nF 。
准确度为±（2.5%RDG+10字）过载保护为100V,或DC 或AC 有效值。
二、工作原理首先，根据公式1/2f =400Hz 的正弦波信号，再经过缓冲放大器对电压进行衰减，衰减倍数为()65/RP R R +约为100倍。
将X C 接入衰减后的电压两端，通过C/U 转换电路将X C 转化为交流电压信号，再经过带通滤波器(其中心频率)0312131/21/1/f C R R π=+为400Hz)滤去在之前电路中所产生的干扰频率，只允许400z H 的交流电压信号通过，从而输出与被测电容成正比的正弦波电压，再经过交、直流电压转换电路，将交流电压转换成直流电压，再经过A/D 转换通过显示电路输出。
其参考原理框图如图1所示。
图1 简易数字电容表原理框图三、电路设计 1．文氏电桥振荡电路文氏电桥振荡电路是由TL062型运放和电阻1R ，2R 电容1C ,2C构成的，振荡频率为1/2f =取1R =2R =39.2Ω，1C =2C =0.01F μ,代入式中得到400f ≈Hz ，输出波形为正弦波。
DY6013G电容表的使用方法
DY6013G电容表的使用方法数字电容表是一种智能型、性能稳定、高可靠性、3 5/6数字多用表，仪表采用33mm字高LCD 显示器，读数清晰，显示直观，操作方便，可用来测量电阻、电容、二极管及通断测试；同时还设有单位符号显示、数据保持、zui大zui小値测量，自动/手动量程转换、自动断电、自动识别及报警功能。
整机采用了一个能直接驱动LCD微处理器和双积分A/D转换集成电路，一个提供高分辨力、高精度的数字显示驱动，该表功能齐全，测量准确度高，使用方便，是实验室、工厂、无线电爱好者及家庭的理想工具。
二、DY6013G电容表使用方法：1．加电首先将电源线带IEC一端接到电桥左后方的IEC插座上，另一端插入合适的电源插座上，搬动电桥左后方的船形开关，即使电桥通电。
通电后，显示器、量程及功能指示器随之变亮。
电桥可自动置于电感、电容测量档，并联等效及1KHz频率状态。
正常情况下，内部电路加电几秒钟后即能稳定，便可进行测量。
2．被测元件的接入方法⑴通常径向引线的元件可直接插入组合测试夹夹板内，而接入特殊柔性引线的元件时，应借助夹板离合器进行，该离合装置位于测试夹的正下方。
⑵接入轴向引线元件时，为避免扭折引线，可采用轴向转接头，先把这两个配件分别插入测试夹的两端，再将其间距调正到适合元件测量的位置，然后便将轴向引线元件插入两端的配件夹内。
⑶在轴向转接头必需相当牢固定的场合，如在测量大量的同类元件时，需采用支撑板。
安装支撑板：首先把轴向转接头调整到适当的位置上，然后将支撑板悬置于轴向转接头上方，让每个轴向转接头穿过支撑板上的槽缝，放好支撑板，将固定螺钉对准电桥面板上的螺孔，zui后上紧螺钉。
注意：安装时不易将螺钉拧得过紧。
注意：本电桥虽能够对充电电容接入测试进行防护，但尽量应将充电电容经适当电阻放电后才进行测量。
三、DY6013G电容表技术参数：。
数字电容表的使用是怎样的呢
数字电容表的使用是怎样的呢摘要数字电容表是电子工程师、电力工程技术人员常用的测试工具。
它具有精度高、稳定性好、易于读数、操作简便等特点。
本文将介绍数字电容表的使用方法及其注意事项。
数字电容表的基本原理数字电容表采用的是电容传感器原理，利用电容传感器材料在电场中的电容变化与其介电常数成正比的特性，测量电容大小并将其转换成电信号输出。
数字电容表在测量时，将被测试电容器的两端依次连接到数字电容表的两个测量端口，读取显示屏上的数值，即可测出被测电容的容值大小。
数字电容表的使用方法1.测量前准备在使用数字电容表之前，需要进行一些准备工作：•电源准备：检查数字电容表是否有足够的电源电压，避免由于电压不足影响测试精度；•测量线准备：选择合适的测量线输入端口，连接被测电容器的两端；•布置环境：保持测试环境清洁、干燥，避免灰尘等杂质造成测量误差。
2.测量过程步骤：(1)将数字电容表的两个测量端口依次插入被测电容器的两端(多用于电解电容)或一个端子(多用于陶瓷电容)中；(2)读取数字电容表屏幕上的电容值测量结果；(3)测试完成后，及时将数字电容表断开电源，同时将测试仪器归位收好。
注意事项1.测量精度：数字电容表具有高测量精度，但是在测试时需要根据被测电容的类型和大小选择合适的量程，否则会造成测量精度降低。
2.防静电：若在测量时没有对数字电容表本身和被测电容进行防静电处理，会导致测量误差变大，最终影响测试精度。
3.测试环境：数字电容表在使用时要避免放置在潮湿、温度变化大或有强烈电磁场干扰的环境，以保证准确的测试结果。
4.测量线：数字电容表测量线应该选择质量优良的线材，避免由于线材质量问题影响测试结果。
结论数字电容表具有测量精度高、稳定性好、易于读数、操作简便等优点，是电子工程师、电力工程技术人员必备的测试工具。
使用数字电容表需要注意正确的测量方法和注意事项，以确保测量精度和测试结果的准确性。
UT601电容表说明书
警告：在使用仪表之前，请仔细阅读有关 安全操作准则 。
一.概述UT601电容表是一种性能稳定、结构新颖、安全可靠、高精度的手持式3 1/2位手动切换量程数字非电压测试仪表。
仪表具有20个测量档位。
整机电路设计以大规模集成电路，双积分A/D转换器为核心，还可用于测量电阻、三极管的放大倍数β、二极管正向压降及电路通断。
是广大用户的理想维修工具。
UT601的电容测量范围宽、精度高，精度从0.1pF到20mF。
它能应用于电子实验室、生产线、维修点和教学等方面的电容测试；它还能用来检测公差值、分类值、选择精度值；并可测量电缆、开关和印刷线路板（PCB-LAYOUT）的电路设计电容。
本使用说明书包括有关的安全信息和警告提示等，请仔细阅读有关内容，并严格遵守所有的警告和注意事项。
二.开箱检查打开包装箱，取出仪表，请仔细检查下列附件是否缺少或损坏：如发现有任何缺少或损坏，请即与您的供应商联系。
三.安全操作准则请注意 警告标识 及警告字句 。
警告表示对使用者构成危险、对仪表或被测设备可能造成损坏的情况或行动。
仪表严格遵循GB4793.1电子测量仪器安全要求以及安全标准IEC61010进行设计和生产，使用前请仔细阅读此说明书，并遵循其使用说明,否则可能会削弱或失去仪表为您提供的保护能力。
1.使用前应检查仪表及测试夹，谨防任何损坏 或不正常现象。
2.不要在仪表终端及接地之间施加30Vrms以上 的电压，以防电击和损坏仪表。
3.后盖没有盖好前严禁使用仪表,否则有电击危 险。
4.更换保险丝或电池时，在打开后盖前应将带 夹测试线与被测量电路断开，并关闭仪表电 源。
仪表长期不用时，应取出电池。
5.必须使用同类标称规格的快速反应保险丝更 换已损坏的保险丝。
6.不允许使用该表去测试电压。
7.被测电容应放电，以防电击和损坏仪表。
8.请勿随意改变仪表内部接线，以免损坏仪表 和危及安全。
9.当LCD上显示 符号时，应及时更换电池, 以确保测量精度。
MY6013A 数字电容表 说明书
1 概述MY6013A 是一种性能稳定、准确度高的手持式3 1/2 位数字电容表，有九个量程可测量0.1PF 到20mF的电容。
适合工厂、实验室、学校、研究所等使用。
本数字电容表电池安装、体积小、重量轻，便于携带。
1.1特点★21mm液晶显示，最大显示值1999。
★九个量程200pF至20mF。
★高精确度。
★双积分A/D转换。
— 1 —★过量程显示“1”。
★安全设计的测试表笔。
★尺寸：31.5mm×91mm×189mm（H×W×L）。
★重量：240g（包括电池）。
2 特性2.1 整体特性电源：9V电池NEDA1604或6F22 006P低电压显示— 2 —保险丝保护：100mA/250V调零：面板上有零位调节钮，便于手调.工作温度：0℃－40℃（32o F-104o F）储存温度：－10℃－50℃（14o F-122o F）2.2技术指标准确度：±%量程±字数，保证期为一年。
环境温度：23℃±5℃相对湿度：<75%温度系数：量程200pF,2nF,20nF,200nF适用0.1%/℃，量程2μF,20μF,200uF,2000μF,20mF 适用0.2%/℃。
— 3 —量程分辨力准确度测试频率200pF 0.1pF 800Hz 2nF 1pF 800Hz 20nF 10pF 800Hz 200nF 100pF ±0.5%±1800Hz2μF 1000pF 800Hz 20μF 0.01μF 80Hz 200μF 0.1μF 8Hz 2000μF 1μF ±1%±18Hz20mF 10μF ±2%±28Hz— 4 —1. LCD液晶显示。
2. 旋钮。
3. 输入插座。
4. 调零旋钮。
— 5 —4 使用方法4.1 操作前注意事项：1电池应正确放置，接触良好。
2 测量有极性电容时应注意其极性。
数字电容表
数字电容表[浏览次数：408次]数字电容表是一种智能型、性能稳定、高可靠性、3 5/6数字多用表，仪表采用33mm 字高LCD显示器，读数清晰，显示直观，操作方便,可用来测量电阻、电容、二极管及通断测试；同时还设有单位符号显示、数据保持、最大最小値测量，自动/手动量程转换、自动断电、自动识别及报警功能。
整机采用了一个能直接驱动LCD微处理器和双积分A/D转换集成电路，一个提供高分辨力、高精度的数字显示驱动，该表功能齐全，测量准确度高，使用方便，是实验室、工厂、无线电爱好者及家庭的理想工具。
目录∙数字电容表特性∙数字电容表技术指标∙数字电容表测量方法∙数字电容表仪表面板及按键功能说明∙数字电容表安全使用注意事项∙数字电容表的保养数字电容表特性∙ 1.该表应用的是CMOS双积分A/D转换技术，能自动归零和进行极性选择，超量程显示。
2.测量范围从0.1pF到20,000τF，分为9档.3.最大显示：“1999”即3 1/2位4.采样速率：每秒2～3次5.归零调节：手动6.电源：6F22 或NEDA 1604型9V 叠层显示：显示符号“”8.保持精确度工作温度: 25℃±5℃9.工作环境：温度0～40℃，相对湿度≤85[%]10.储存环境：温度-10～50℃，相对湿度≤85[%]11.外形尺寸：69x138x31mm(包括保护套)、重量：约170克（包括电池）数字电容表技术指标∙准确度表达式：±（读数[%]+末位字数），保证期一年环境条件：温度23±5℃，相对湿度≤75[%]数字电容表测量方法∙操作前注意事项：1.开机检查电池使用状况，如果电池电压不足，“”符号将出现，这时应更换电池再进行测量操作。
2.测试之前，功能开关应置于所需量程。
3.测试时测试表笔应与被测点可靠接触。
4.不准许被测值超过说明书的负载极限。
电容测量：1. 选择好需测量的档位,并固定。
2.使用调节旋钮，将数值调零。
测量电容器的电容
测量电容器的电容电容器是电子电路中常见的元件之一，它用于储存和释放电能。
在实际应用中，准确地测量电容器的电容是非常重要的，因为电容器的电容值直接影响着电路的性能和稳定性。
本文将介绍几种常见的方法来测量电容器的电容。
一、使用数字电表测量电容当我们需要测量电容较小的电容器时，可以使用数字电表进行测量。
数字电表通常具有电容测量功能，操作简单方便。
步骤如下：1. 将电容器与数字电表连接，注意连接的极性。
2. 设置数字电表的电容测量档位。
3. 将电容器充电，然后断开充电电源。
4. 记录数字电表显示的电容值。
二、使用示波器测量电容示波器也可以用来测量电容器的电容。
示波器能够显示电容器充电和放电的过程，从而计算得出电容值。
步骤如下：1. 将电容器与示波器连接。
一端连接示波器的信号输入端，另一端连接示波器的地端。
2. 设置示波器的时间基准，使波形显示适当的时间范围。
3. 施加一个直流电压或脉冲信号到电容器上。
4. 观察示波器上的电压波形，记录充电和放电的时间间隔。
5. 根据充电和放电的时间间隔计算电容值。
三、使用LC振荡电路测量电容LC振荡电路也可以用来测量电容器的电容。
LC振荡电路是由电感和电容构成的，并通过测量振荡频率推导出电容值。
步骤如下：1. 将电容器与LC振荡电路连接。
电容器连接在电感的并联分支上。
2. 施加一个脉冲信号或者调节电源使LC振荡电路开始振荡。
3. 测量LC振荡电路的振荡频率。
4. 根据振荡频率计算电容值。
四、使用RC恒流放电法测量电容RC恒流放电法也是测量电容器电容的一种方法。
通过测量电容器放电的时间来计算电容值。
步骤如下：1. 将电容器与电阻串联连接。
2. 施加一个电压或电流信号到电容器上。
3. 记录电容器放电的时间。
4. 根据放电时间和电阻值计算电容值。
总结：以上介绍了几种常见的测量电容器电容的方法，包括使用数字电表、示波器、LC振荡电路和RC恒流放电法。
选择合适的方法取决于电容器的大小、测量精度和实际应用需求。
数字万用表使用和常用电子元器件的识别与检测
10A电流插孔（不能测量大于10A电流）当测量大于200mA、小于10A的交、直流电流时，红表笔应插入此10A电流插孔。
电流插孔当测量小于200mA的交、直流电流时，红表笔应插入此电流插孔。
V/Ω插孔当测量交、直流电压、电阻、二极管导通电压和短路检测时，红表笔应插接地公共端“COM”插孔黑表笔始终插入此接地插孔中。
三极管β值测量档位电阻测量档位直流电压测量档位电容容量测量档位直流电流测量档位交流电流测量档位交流电压测量档位二极管压降测量档位及蜂鸣档三极管β值测试插座将被测三极管的集电极、基极和发射极分别插入“C”、“B”、“E”插孔内，注意区分三极管是NPN型还是PNP型。
一、交直流电流的测量根据测量电流的大小选择适当的电流测量量程和红表笔的插入“A”电流插孔，测量直流时，红表笔（插入电流插孔中）接触电压高一端，黑表笔接触电压低的一端，正向电流从红表笔流入万用表，再从黑表笔流出，当要测量的电流大小不清楚的时候，先用最大的量程来测量，然后再逐渐减小量程来精确测量。
测量电流时的连接电路图（i为电流）二、交直流电压的测量红表笔插入“V/Ω”插孔中，根据电压的大小选择适当的电压测量量程，黑表笔接触电路“地”端，红表笔接触电路中待测点。
特别要注意，数字万用表测量交流电压的频率很低（45～500Hz），中高频率信号的电压幅度应采用交流毫伏表来测量。
测量电压时的连接电路图（u为电压）三、电阻的测量电阻的测量比较简单红表笔插入“V/Ω”插孔中，黑表笔插入 "com"插孔，根据电阻的大小选择适当的电阻档，红、黑两表笔分别接触电阻两端，观察读数即可。
特别是，测量在路电阻时（在电路板上的电阻），应先把电路的电源关断，以免引起读数抖动。
禁止用电阻档测量电流或电压（特别是交流220V电压），否则容易损坏万用表。
在路检测时注意电阻不能有并联支路。
电阻档选的比较大时（比如测量10M的电阻）应先将两支表笔短路，显示的值可能为1M。
数字电容表使用方法
数字电容表使用方法一、数字电容表简介数字电容表是一种多功能电子测量仪器，其主要功能就是测量电子元器件的电感、电容、电阻、阻抗，还可测量耗散因子、质量因子、相位角度等。
并且可以更改测试频率，选择并行、串行电路模式，是电气领域的主要测量仪表之一。
如图1所示的数字电容表为安捷伦U1731C。
如图1图1二、显示屏标志说明：等效串行电阻指示器；：数据保持指示符；：主显示屏的测量单位；：并联模式指示符；：串联模式指示符；：阻抗测量指示符；：电感测量指示符；：电容测量指示符；：电阻测量指示符；：耗散因子指示符；：质量因子指示符；：阻抗相位角度指示符；：最大度数；：最小度数；：平均度数显示在主显示屏上；：相对（空）指示符；：自动量程指示符；：限值模式指示符；：读取上限值；：读取下限值。
三、仪表盘功能键介绍注：功能1按键时间大于一秒，功能2按键时间小于一秒图2四、数字电容表的使用注意事项及危险点 （一）使用注意事项打开或关闭仪表。
1.在耗散因子(D)质量因子(Q)或相位角度(θ)测量之间切换。
2.启用或禁用限值比较模式。
1.设置空/相对模式。
2.对于选定量程和测试频率，进入开路/短路校准式, 按照屏幕上的提示操作并按Null 键开始校准过程1.按键小于1秒保留、释放显示屏上的当前读数。
2.按键大于1秒启动或停止静态记录模式。
1.禁用自动量程并设置手动量程。
2.启用自动量程。
:1.在阻抗 (Z)、电感 (L)、电容 (C) 和电阻 (R) 测量之间切换。
2.在并行和串行电路模式之间切换。
1.启动停止自动识别模式 。
2.启用停止ESR （等效串行电阻）模式。
1.选择测试频率，再次按Freq 键可在各种测试频率(100Hz 到100kHz)之间循环。
1.设置容差模式。
将适当的组件连接插入输入端子插座并按Tol%键，将副显示屏上的值设置为标准参照值； 2.打开背光灯持续15秒（默认）或关闭聚光灯。
正端子组件插负端子组件插防护端子组件1.请勿使用已损坏的仪表。
y电容测试方法
y电容测试方法现代社会中，电容作为一种重要的电子元件，广泛应用于各种电路中。
在电子产品的生产和维修中，电容测试是必不可少的环节。
下面将介绍一些关于电容测试的方法和技巧。
1. 万用表测试法万用表是一种常用的电子测试仪器，也是电容测试的主要工具之一。
使用万用表测试电容的方法十分简单：先将万用表拨至电阻档，用测试笔夹住电容的两极，观察表头上的数值，如果数值上升，说明电容内部电量正在增加，电容还没有充满。
当测试笔离开电容极端后，数值会缓慢下降，直到停止。
此时表头显示的数值为电容的阻值。
2. 电容表测试法除了万用表，还可以使用专业的电容表来测试电容。
与万用表不同的是，电容表可以快速地测试电容的电容值、容量和电阻值等参数。
电容表可以通过指针、数字显示等方式来显示测试结果，可以帮助快速和准确地确定电容参数。
在使用电容表测试电容时，需要先将电容表的测试范围选择到电容测试的参数范围内，然后将测试笔夹住电容的两极，即可进行测试。
3. 示波器测试法示波器是一种高端的电子测试仪，广泛应用于电路分析、信号检测等领域。
示波器可以将电信号转换为波形图，通过观察波形的形态、周期、幅度等变化来判断测试电路的性能。
在测试电容时，可以使用示波器观察电容充放电的过程，来确定电容的容量值和响应特性。
总之，电容测试是电子产品制造和维修中至关重要的环节。
以上介绍的电容测试方法虽然各有特点，但都可以提供准确、快速和有效的测试结果。
在实际测试中，需要根据具体情况选取合适的测试方法，并结合专业知识和经验来判断测试结果的准确性和实用性。
电容表操作指引
好好学习社区
电容表操作指引
（ISO9001-2015）
1.0目的
确保使用时得到正确数据。
2.0范围
适用本厂所有的电容表。
3.0操作使用规范内容
3.1使用之前首先要确认电容表是在校正期限内才可以使用，否则要作出送校正处理。
3.2将电容表选择档旋转至量程档，都会显示出“000”，如果不是显示“000”，调节调零旋钮至显示“000”为止即可。
3.3测量电容时要先确定被测电容的容量，再决定选择电容表档位，所选择档位要稍大于被测电容的容量为宜。
3.4如果档位开关置某档位显示不是为“000”状态，要调节显示为“000”才可测试，否则会影响测试效果。
4.0使用电容表时要留意电容表有否出现低压显示，如果出现低电压要立即更换电池才可使用，否则会影响测试数值。
5.0测试有正负极电容时要注意，正/负极性插法，正极要对正电容表正极插入，负极要对正电容表负极插入。
6.0使用完后，将旋钮旋至OFF档位。
更多优惠资料下载：德信诚培训网。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字电容表使用方法
一、数字电容表简介
数字电容表是一种多功能电子测量仪器，其主要功能就是测量电子元器件的电感、电容、电阻、阻抗，还可测量耗散因子、质量因子、相位角度等。
并且可以更改测试频率，选择并行、串行电路模式，是电气领域的主要测量仪表之一。
如图1所示的数字电容表为安捷伦U1731C。
如图1
图1
二、显示屏标志说明
：等效串行电阻指示器；
：数据保持指示符；：主显示屏的测量单位；
：并联模式指示符；：串联模式指示符；
：阻抗测量指示符；
：电感测量指示符；：电容测量指示符；：电阻测量指示符；
：耗散因子指示符；：质量因子指示符；：阻抗相位角度指示符；
：最大度数；：最小度数；
：平均度数显示在主显示屏上；：相对（空）指示符；
：自动量程指示符；：限值模式指示符；
：读取上限值；：读取下限值。
三、仪表盘功能键介绍
注：功能1按键时间大于一秒，功能2按键时间小于一秒
图2
四、数字电容表的使用注意事项及危险点 （一）使用注意事项
打开或关闭仪表。
1.在耗散因子(D)质量因子(Q)或相位角度(θ)测量之间切换。
2.启用或禁用限值比较模式。
1.设置空/相对模式。
2.对于选定量程和测试频率，进入开路/短路校准式, 按照屏幕上的提示操作并按Null 键开始校准过程
1.按键小于1秒保留、释放显示屏上的当前读数。
2.按键大于1秒启动或停止静态记
录模式。
1.禁用自动量程并设置手动量程。
2.启用自动量程。
:1.在阻抗 (Z)、电感 (L)、电容 (C) 和电阻 (R) 测量之间切换。
2.在并行和串行电路模式之间切换。
1.启动停止自动识别模式 。
2.启用停止ESR （等效串行电阻）模式。
1.选择测试频率，再次按Freq 键可在各种测试频率(100Hz 到100kHz)之间循环。
1.设置容差模式。
将适当的组件连接插入输入端子插
座并按Tol%键，将副显示屏上的值设置为标准参照值； 2.打开背光灯持续15秒（默认）或关闭聚光灯。
正端子组件插
负端子组件插
防护端子组件
1.请勿使用已损坏的仪表。
使用此仪表之前，请先检查仪表外壳。
检查是否存在裂缝或缺少塑胶。
需要特别注意的是连接器周围要绝缘。
2.检查测试引线的绝缘层是否损坏，或是否出现裸露的金属。
检查用于导通的测试引线。
使用此仪表之前，请先更换损坏的测试引线。
3.为了避免错误读数（这可能会导致电击或人身伤害），请在指示器表示电池电量低并闪动时立即更换电池。
4.请勿在含有易爆气体、蒸汽或潮湿的环境中使用此仪表。
如果此仪表受潮，只能由经过培训的工作人员将其烘干。
5.操作温度在-10℃至55℃时为完全精度，操作湿度在相对湿度不超过80%的范围为完全精度，存放温度：-20℃至70℃，存放湿度0%到80%（无凝结）。
（二）使用时的危险点
1.如果此仪表的电池盖或者电池盖的某一部分已被拆除或者松开，则请勿使用此仪表。
2.安装电池之前，请断开端子的所有电缆连接，并确保仪表在关闭状态。
3.测试之前，请断开电路电源并使所有高压电容器放电。
4.测量内电路组件时，请在将这些组件连接到测试引线之前断开电路连接。
5.为避免损坏本仪器，请勿超出输入限值。
不要向输入端子施
加电压。
测试前进行电容器放电。
6.请勿在含有易爆气体、蒸汽或潮湿的环境中使用此仪表。
如果此仪表受潮，只能由经过培训的工作人员将其烘干。
7.为避免发生电击或损坏仪表，请确保机壳内始终保持干燥。
五、数字电容表常用功能介绍
（一）自动识别测量种类（Ai）功能
按Ai键可自动识别待测试设备所需
的测量，如图3所示
图3
(二)测量电感(L)
1.红色线钳接正端子插座，黑色线钳接负端子插座；
2.按开始键打开仪表；
3.按Freq键选择合适频率；
4.按Ai键启用自动识别功能或者按ZLCR选择电感测量，如图4所示。
（三）测量电容(C)
！注意：测量电容前应对电容器进行充分放电。
1.红色线钳笔接正端子插座，黑色线钳接负端子插座；
2.按开始键打开仪表；
3.按Freq键选择合适频率；
4.按Ai键启用自动识别功能或者按ZLCR选择电容测量，如图5所示。
图4 图5
（四）测量电阻(R)
！注意：测量时不应介入有电电路及被测物体需断电测量。
1.红色线钳笔接正端子插座，黑色线钳接负端子插座；
2.按开始键打开仪表
3.按Freq键选择合适频率
4.按Ai键启用自动识别功能或者按ZLCR选择电阻测量，如图6所
示。
（五）启用ESR测量
1.红色线钳笔接正端子插座，黑色线钳接负端子插座；
2.按开始键打开仪表
3.按Ai键1秒钟以上可选择ESR测量。
使用ESR测量可以测量电容器的等效串行电阻，而不是其电容，如图7所示。
图6 图7（六）选择并联/串联电路模式
按ZLCR键1秒钟以上可在并联和串联模式之间切换，根据测量所需要的
模式选择。
图9
（七）测量耗散因子/质量因子/相位角度(D/Q/θ)
在将仪表设置为电感、电容或抗阻测量模式时，通过按DQ键可以交替显示耗散因子(D)质量因子(Q)和相位角度(θ)值。
此值会显示在副显示屏上。
（八）测量阻抗(Z)
1.红色线钳笔接正端子插座，黑色线钳接负端子插座；
2.按开始键打开仪表
3.按Ai键启用自动识别功能或者按ZLCR选择阻抗测量。
