220kV隔离开关常见故障的处理

220kV隔离开关常见故障的处理
220kV隔离开关是高压输电线路中重要的设备之一，它的主要作用是在故障发生时进行隔离和断开电路，从而保证输电线路的安全运行。

然而，隔离开关在长期的运行中，也不免出现各种各样的故障，如下面几种常见故障：
1. 接触不良故障：这是隔离开关常见的故障之一，一般表现为接触电阻增大，电流变小或无法正常开合。

处理方法是及时清洁接触面并加强接触压力，如无法解决则需更换接触件。

2. 漏电故障：隔离开关在运行中，其绝缘零部件会出现老化、脱落等情况，导致出现漏电现象，严重时可能引起跳闸。

这种故障一般需要进行全面检查并及时更换绝缘部件。

3. 机械故障：隔离开关在使用过程中，由于长时间的振动、冲击等因素，可能导致其机械弹簧变形、翘曲等问题，影响其正常开合。

针对这种故障，需要进行仔细的检查，及时更换损坏部件。

4. 电器故障：隔离开关在运行过程中，可能由于操作不当、电力浪涌等原因，导致开关上出现电弧、烧蚀等故障，严重时可能导致设备损坏。

这种情况下，需要对隔离开关进行全面的维护和检查，以保证其正常运行。

总之，隔离开关作为高压电力系统中的重要组成部分，其故障问题不容忽视。

在实际工作中，工作人员应该加强隔离开关的检修和维护工作，避免出现各种故障，确保电力系统的安全运行。

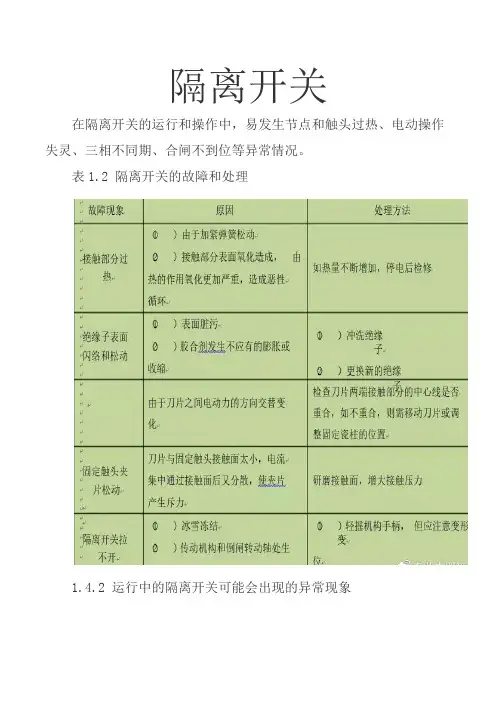

隔离开关常见故障和处理 (图文) 民熔

隔离开关在隔离开关的运行和操作中，易发生节点和触头过热、电动操作失灵、三相不同期、合闸不到位等异常情况。

表1.2 隔离开关的故障和处理1.4.2 运行中的隔离开关可能会出现的异常现象（1）接触部过热，由于紧固件松动，刀口闭合不严，导致过热或刀口熔焊。

（2）瓷绝缘子损坏、坚硬，柱基断裂。

（3）由于针式瓷绝缘子粘结部位质量差、自然老化，导致瓷绝缘子外盖脱落。

（4）严重污染或过电压时，闪络、放电和接地击穿会产生灼伤痕迹，严重时会造成短路、瓷绝缘子爆炸、开关跳闸等。

（5）三相分时合闸。

（6）操作卡阻，拉入失败。

（7）隔离开关自动打开。

（8）辅助节点转换不到位。

(9)操作过程中隔离开关停止在中间位置。

(10)电动机烧坏 ,接触器烧坏。

(11)严重和不到位。

(12)远方不能操作。

1.4.3 误拉合隔离开关情况（1）带负荷合闸时，即使发现合闸错误，也不允许再次分闸。

由于隔离开关带负荷牵引，会引起三相电弧短路事故。

（2）当隔离开关带负荷误拉时，叶片刚离开固定触头时会产生电弧。

此时应立即关闭，消除电弧，避免事故发生。

但若所有隔离开关均已分闸，则不允许误合隔离开关。

1瓷瓶断裂故障。

有GW4、GW5、GW6、gw7、GW16、GW17、gw20、gw21等型号的隔离开关。

有的造成严重事故，影响很大。

支柱绝缘子和旋转瓷瓶的断裂问题每年都会发生。

大部分老产品已经运行多年，一些新产品已经投入使用。

旋转绝缘子在运行过程中主要受到扭转，如GW6、GW16、GW17、gw20、gw21开关操作时曾发生过旋转瓷瓶断裂事故。

瓷瓶断裂事故仍无法有效预防。

支柱瓷瓶的断裂，特别是母线侧瓷瓶的断裂，会引起母线差动保护动作，导致变电站全面停车，造成严重事故。

2传动机构的问题主要是操作故障，如拒动或开关不到位等，在开关操作过程中经常发生。

操作故障首先是机械传动的问题，早期使用的机构箱容易进水、结露和受潮，转动轴承防水性能差，且无法添加润滑油。

如果隔离开关长时间不操作，机构卡死，轴承生锈，强行操作常导致部件损坏和变形。

220kV隔离开关常见故障的处理

220kV隔离开关常见故障的处理
220kV隔离开关是电力系统中的重要设备之一，主要用于隔离系统中的线路、变压器、电抗器等设备，保障系统的安全可靠运行。

隔离开关运行过程中，可能会出现一些常见故障，如下：
一、机械故障
1、开关机构不动或动作不灵敏
处理方法：首先确认机构是否已关闭，检查机构和动力装置是否存在故障，如移位、
齿轮或链条损坏等。

如有故障，需要更换或修理。

2、开关机构转动方向不正
处理方法：检查开关机构是否在正常位置，确认准确转向。

如果方向不对，需要更换
操作杆以及方向指示器。

3、开关机构打滑或卡住
处理方法：检查开关机构上的传动杆是否位移、力矩是否太大，需要重新修复传动机构。

二、接触故障
1、接触电阻过大
处理方法：检查接触引脚或接线端子的接触表面是否干净，需清洗并涂上银漆等电连剂。

2、接触点火花
处理方法：更换接触器板，正确清洁接触器板，并涂上特殊的接触脂。

3、接触部位过热
处理方法：检查供电、接线、接触部位是否过热，如需要，加装散热器降低石化程
度。

三、气体压力异常
1、气体泄漏
处理方法：通过气体检漏仪检测气密性，修复气缸密封结构。

2、气压不足
处理方法：检查气缸压力表，联动过程。

以上就是220kV隔离开关常见故障的处理方法，如果故障对于操作员而言过于复杂，请及时联系高压隔离开关生产厂家或专业维修人员予以处理。

在正常情况下，进行隔离开关定期维护和检测，以确保其在使用中更加稳定可靠。

高压隔离开关的故障处理

高压隔离开关的故障处理高压隔离开关是电力系统中常见的一种设备，用于隔离电路中的高压部分与低压部分，以便进行维护和故障排除。

然而，随着设备使用时间的增长和操作不当，高压隔离开关也会发生故障。

本文将详细讨论高压隔离开关的故障处理方法。

一、高压隔离开关的常见故障1. 不能动作：当高压隔离开关无法动作时，首先需要检查电源供应是否正常。

如果电源正常，可能是由于机械部件损坏、接触不良、固定螺栓松动等原因导致的。

解决方法可以是更换损坏的机械部件、清洁接触部分、重新拧紧螺栓。

2. 动作不灵敏：当高压隔离开关动作不灵敏时，可能是由于绝缘材料老化、弹簧松动、摩擦力增大等原因导致的。

解决方法可以是更换绝缘材料、调整弹簧的紧固度、清洁和润滑部件。

3. 接触不良：高压隔离开关的接触部分在长时间使用后可能会出现氧化、焊接、烧毁等问题，导致接触不良，进而影响设备的正常运行。

解决方法可以是定期检查和清洁接触部分，必要时更换受损的接触器。

4. 绝缘击穿：绝缘击穿是高压隔离开关常见的故障之一，可能是由于绝缘材料老化、异物进入、湿度过高等原因导致的。

解决方法可以是更换老化的绝缘材料、防止异物进入、保持适当的湿度。

5. 过热：高压隔离开关在长时间使用或过载运行时可能会出现过热现象，可能是由于设备负荷过大、接触电阻增大等原因导致的。

解决方法可以是减小设备负荷、改善散热条件、清洗接触部分。

高压隔离开关的故障处理（二）1. 检查电源供应：首先需要检查高压隔离开关的电源供应是否正常，包括电压、电流、接线等方面。

如果电源供应存在问题，需要及时修复或更换电源。

2. 检查机械部件：对于不能动作或动作不灵敏的故障，需要对高压隔离开关的机械部件进行检查。

检查是否有机械部件损坏、接触不良、固定螺栓松动等情况，必要时进行维修或更换。

3. 清洁和润滑：对于接触不良的故障，可以通过清洁接触部分来解决。

使用适当的清洁剂和工具清洁接触部分，保证其表面光滑。

同时，可以适当涂抹润滑剂，改善接触部分的工作效果。

隔离开关常见电气故障及查找分析

隔离开关常见电气故障及查找分析隔离开关是电力系统中常见的电器设备，用于在电路中断或分离电源和负载之间的连接。

隔离开关也会发生一些常见的电气故障，这些故障可能会导致隔离开关无法正常工作或导致安全问题。

下面是几种常见的隔离开关电气故障及其查找分析方法。

1. 断电故障：隔离开关无法切断电源或无法使负载与电源断开连接。

这可能是由于隔离开关内部的接触不良、弹簧松弛或烧毁、触点腐蚀等原因造成的。

解决方法可以是清洁触点、更换弹簧或修复接触不良的部件。

2. 漏电故障：隔离开关存在漏电现象，导致电流从电源漏到负载或地。

这可能是由于隔离开关绝缘损坏、密封不良或触电等原因引起的。

查找分析方法包括检查绝缘损坏的部件、增强密封措施、修复绝缘层或更换隔离开关。

3. 触电故障：隔离开关触点受到外界物体碰触，导致电流跳闸或引发火灾。

这可能是由于隔离开关的安装位置不当、触点清洁不彻底或外界物体误碰触开关等原因。

解决方法包括重新安装隔离开关、保持触点清洁或增加保护措施。

5. 烧毁故障：隔离开关内部部件因过载、短路或电弧等原因而烧毁。

这可能是由于隔离开关无法承受过大的电流或由于某些外部因素而引发的。

解决方法包括更换烧毁的部件、增加隔离开关的额定电流或加强保护装置。

在查找和分析隔离开关的电气故障时，应注意采取以下步骤：1. 检查电源和负载：确认电源和负载是否正常工作，并检查电源电压和负载电流是否符合要求。

2. 检查隔离开关连接：检查隔离开关的连接是否牢固，触点是否紧密接触，是否有松动或腐蚀现象。

3. 检查绝缘状况：使用绝缘测试仪检查隔离开关的绝缘状况，确保没有漏电或绝缘损坏问题。

4. 检查保护装置：检查隔离开关是否配备了合适的保护装置，例如过载保护、短路保护和漏电保护装置。

5. 检查环境条件：检查隔离开关周围的环境条件，如温度、湿度和物体等，确保没有干扰或安全隐患。

对于隔离开关的电气故障，我们应该采取相应的查找和分析方法，并及时采取修复措施，以确保隔离开关的正常工作和电力系统的安全运行。

高压隔离开关常见故障的分析及排除方法

高压隔离开关常见故障的分析及排除方法高压隔离开关是电力系统中一种重要的电气设备，用于切断高压电路和隔离电源，保证工作人员的安全。

由于各种原因，高压隔离开关也会出现一些常见的故障。

下面将分析并介绍常见故障及排除方法。

常见故障一：隔离开关无法动作可能原因：1. 机械部件损坏或卡住：开关内部零部件损坏、老化或卡住。

2. 电磁线圈故障：电磁线圈短路或开路。

3.传动装置故障：传动装置内齿轮或连杆破损或脱落。

4. 操作机构问题：操动机构连接销脱落、松动或弯曲。

排除方法：1.检查机械部件：清除杂物、更换磨损零部件。

2. 测量电磁线圈：使用万用表或线圈电阻仪检查线圈的导通情况，如需更换则更换。

3.修复或更换传动装置：修复或更换损坏的装置。

4. 修复或更换操作机构：修复或更换连接销等问题。

可能原因：1.触头破损：触头磨损或老化。

2.弹簧松动：弹簧松动导致接触不良。

3.过载：因电流过大，导致触头无法切断电源。

排除方法：1.更换触头：更换磨损或老化的触头。

2. 调整弹簧：调整弹簧的紧度，确保良好接触。

3. 解决过载问题：检查电流是否过大，如有需进行负载分流或增大开关额定容量。

常见故障三：隔离开关打火或发生电弧可能原因：1. 触头不良接触：触头接触不良、有氧化现象。

2. 弹簧磨损：弹簧损耗严重，造成不稳定接触。

3. 气体污染：开关周围有灰尘、水蒸气等污染物。

排除方法：1. 清除触头：使用软布或专用工具清洁触头表面。

2. 更换磨损弹簧：更换严重磨损的弹簧。

3. 维护环境卫生：确保开关周围环境清洁，避免污染物堆积。

总结：高压隔离开关常见故障的排除方法主要是通过检查机械部件、线圈和触头的状态，更换磨损或故障的部件，保持开关的良好工作状态。

定期清洁开关周围环境，确保环境整洁也是减少故障发生的重要措施。

在排除故障时，注意工作安全，按照操作规程进行操作，避免触电或其他意外伤害。

高压隔离开关常见故障的分析及排除方法

高压隔离开关常见故障的分析及排除方法
高压隔离开关是实现开合高压电路的关键设备，使用范围广泛。

虽然隔离开关具有结构简单、可靠性高的特点，但其仍有常见故障，如分合闸不灵、接触不良等，严重影响了设备的使用效果。

本文将结合实际情况，分析高压隔离开关常见故障及排除方法。

一、分合闸不灵
1.1故障原因
（1）隔离开关弹簧损坏或松动。

（2）驱动机构故障，如电机故障、传动装置磨损等。

（3）接触口氧化严重，导致接触不良。

（4）手动操作不当。

1.2排除方法
（1）更换或调整弹簧。

（2）更换或修理驱动机构。

（3）清洗接触口或更换导电部件。

二、接触不良
（1）接触面上有污染物或氧化层。

（2）连线松动或接头松动。

（3）弹簧力度不足。

四、过载跳闸
（1）过负荷使用。

（2）短路故障。

（1）调整负载，控制使用功率。

（2）找出故障点，及时处理。

本文所列问题并非全部，实际使用中可能还会有其他问题。

对于以上问题的排除方法也应在实际情况下进行结合处理。

在使用高压隔离开关时，应根据使用现场的情况进行规范化安装、调试、使用和维护，以保证设备的正常使用。

220kV隔离开关常见故障的处理

220kV隔离开关常见故障的处理220kV隔离开关是电力系统中的重要设备，主要用于对电力线路进行隔离，以便在维护和检修电力设备时安全地进行操作。

隔离开关在长时间运行过程中也会出现一些常见的故障，这些故障如果不及时处理，可能会对电力系统的安全运行造成影响。

了解隔离开关常见故障的处理方法对于保障电力系统的稳定运行至关重要。

一、隔离开关机械部分故障的处理1. 接地刀闸不合闸：当接地刀闸不合闸时，首先需要检查接地刀闸的传动机构和连接杆件是否存在松动或磨损等现象，及时进行紧固或更换。

2. 机械连接部位破裂：隔离开关的机械连接部位常常承受较大的机械应力，容易出现破裂现象。

在发现机械连接部位破裂时，需要及时更换损坏的部件，并加强日常维护工作。

3. 机械接头击穿：在运行过程中，隔离开关的机械接头容易受到电击穿的影响，造成故障。

出现此类故障时，需要对机械接头进行绝缘处理，并重新安装。

1. 气体压力异常：220kV隔离开关的气体压力异常可能会导致设备运行不稳定，甚至发生爆炸等危险。

对此类故障，需要检查压力传感器及连线是否存在故障，及时更换损坏的部件。

2. 电气连接部分烧毁：隔离开关的电气连接部分常常受到高电压的影响，容易出现烧毁现象。

在出现烧毁故障时，需要首先切断电源，然后对受损部分进行更换和绝缘处理。

3. 线路阻抗异常：隔离开关所在的电力线路阻抗异常可能会导致设备无法正常运行。

对此类故障，需要通过仪器测试等手段对线路进行检测，及时发现并处理异常。

1. 操作手柄失灵：隔离开关的操作手柄失灵可能会导致设备无法正常操作。

对这种情况，需要对操作手柄和传动机构进行检查，及时进行维修或更换。

2. 操作机构堵塞：在长期使用中，隔离开关的操作机构可能会出现堵塞现象，导致开关不灵活。

对此类故障，需要及时进行清洁和润滑，保持操作机构的正常运转。

以上就是关于220kV隔离开关常见故障的处理方法，希望对大家在实际工作中有所帮助。

在实际操作过程中，我们要做好日常维护工作，及时发现和处理隔离开关的故障，以保障电力系统的安全稳定运行。

隔离开关常见故障处理

高压隔离开关常见故障的分析及防治高压隔离开关在电力系统中的运行数量很多，其质量优劣、运行维护好坏将直接影响到电力系统的安全运行。

近年来，由隔离开关故障引起的事故频频发生，有些甚至引起了大面积停电。

这些事故，有些是因为隔离开关本身的质量问题引起的，有些是由于缺乏合理、正确的检修维护引起的。

因此，保证隔离开关良好的运行状态，进行合理的检修维护管理工作，成为隔离开关安全运行的重要保证。

1常见缺陷及故障分析在系统运行中隔离开关发生的缺陷和故障比较多，涉及到多方面的质量问题。

对安全运行威胁最大的是瓷瓶断裂故障，其次是触头过热、运动卡滞、机构卡涩和分合闸不到位、瓷瓶闪络等。

a.瓷瓶断裂故障。

易在运行操作及在施工接线过程中发生，断裂处大多在瓷瓶和法兰的胶合处。

瓷瓶断裂既与产品质量有关，也与隔离开关的整体质量及操作方法有关。

瓷瓶在烧制过程中控制不当可能造成瓷件夹生、致密性不均以及水泥胶装不良的问题，加之质检手段不严，造成个别质量低劣的瓷瓶被组装成产品后，投放到运行中对安全构成极大威胁。

操作人员在分合隔离开关时操作方法不当、用力过猛也容易造成瓷瓶损坏。

b.导电回路过热。

运行中常常发生导电回路异常发热现象，多数是由于静触指压紧弹簧疲劳、特性变坏，静触指单边接触以及长期运行接触电阻增加而造成的。

运行中由于静触指压紧弹簧长期受压缩，如果工作电流较大，温升超过允许值，就会使其弹性变差，恶性循环，最终造成烧损，这是造成触头发热的主要原因。

此外，触头镀银层工艺差、易磨损露铜，接触面脏污，触头插入不够、螺栓锈蚀造成线夹接触面压力降低等也是造成发热的原因。

c.机构问题。

机构问题表现为操作失灵，如拒动或分合闸不到位，往往发生在倒闸操作时，影响系统的安全运行。

由于机构箱密封不好或锈蚀进水造成机构锈蚀严重，润滑干涸，操作阻力增大，在操作困难的同时，还会发生零部件损坏，如变速齿轮断裂，连杆扭弯等。

d.传动困难。

隔离开关的传动系统锈蚀造成传动阻力大，甚至出现拒分拒合，如在运行中曾出现底座轴承锈死、无法操作的情况，这是由于传动部件的主轴铜套干涩、轴承脏污、黄油干涸造成的。

隔离开关在运行中出现异常时的处理方法（三篇）

隔离开关在运行中出现异常时的处理方法隔离开关在运行中出现异常时，需要根据具体情况采取相应的处理方法。

下面是可能出现异常情况以及相应的处理方法，供参考。

1. 开关无法打开：- 检查电源是否正常供电，确保电源线连接正常。

- 检查开关是否受损，有无断裂、变形等情况。

- 检查开关内部是否有异物进入导致堵塞，清理异物。

- 检查开关开启机构是否正常，如螺杆、齿轮等是否损坏，需要更换。

2. 开关无法关闭：- 检查开关是否卡住，如有需要清理卡住点。

- 检查开关开关机构是否正常，如螺杆、齿轮等是否损坏，需要更换。

- 检查电源是否正常供电，确保电源线连接正常。

3. 开关频繁跳闸：- 检查电源负载是否超过额定功率，如超过需要适当减少负载。

- 检查电源电压是否稳定，如不稳定需调整或更换电源。

- 检查开关是否散热不良，如需要增加散热措施，如风扇或散热片。

4. 开关发热过高：- 检查开关是否超过了额定工作温度，如超过需停止使用并等待降温后再次使用。

- 检查开关是否安装正确，确保通风良好，没有堵塞物。

- 检查开关内部是否有电路故障，如有需要修复或更换。

5. 开关出现异常噪音：- 检查开关机械结构是否松动，如有需要紧固。

- 检查开关是否受到外部干扰，如需要进行屏蔽或避免干扰源。

- 检查开关内部是否有零件损坏，如有需要更换零件。

6. 开关无法通过检测：- 检查开关的检测装置是否正常，如光电开关、压力开关等是否损坏。

- 检查开关是否连接正确，如导线是否接触良好。

- 检查检测信号是否正确，如有需要调整检测参数。

总体来说，当隔离开关出现异常时，首先要进行检查和排除可能的故障点，然后根据具体情况采取相应的处理方法，如果无法解决问题，需寻求专业人员的帮助。

另外，为了确保隔离开关的安全运行，平时还需进行定期的维护和检查工作，及时发现并修复潜在问题。

隔离开关在运行中出现异常时的处理方法（二）隔离开关是一种常见的用于控制电路的电气设备，当它在运行过程中出现异常时，可能会对设备和人员安全造成威胁，因此需要及时采取相应的处理方法。

隔离开关常见电气故障及查找分析

隔离开关常见电气故障及查找分析隔离开关是电力系统中一种常见的电气设备，主要用于保障电力系统的运行安全。

但是，在实际使用过程中，隔离开关也会遇到一些故障问题，这些故障会影响电力系统的正常运行，因此及时查找和解决隔离开关的故障问题非常重要。

1.接触不良接触不良是隔离开关最为常见的故障之一，主要原因有：(1) 污秽：由于隔离开关设备常常处于室外环境，可能会受到沙尘或其他杂物的侵入和堆积，从而导致接触不良。

(2) 锈蚀：如果隔离开关设备的金属部件长时间暴露于湿气、酸雨、大气中的其他化学物质等环境中，容易产生锈蚀，导致接触不良。

(3) 松动：由于隔离开关设备长期运行，可能会出现金属部件松动的情况，引起接触不良。

2.跳闸(1) 过负荷：隔离开关在长时间运行中，如果负载过大，可能会烧坏线圈，从而导致隔离开关跳闸。

(2) 短路：在电力系统中，如果出现短路故障，可能会导致隔离开关跳闸。

(3) 内部故障：隔离开关在长时间运行中，电路连接处可能会出现损坏或老化现象，导致内部故障，从而引起跳闸故障。

3.不能分开在使用隔离开关时，如果发现不能分开，这通常是由以下原因导致：(1) 接触不良：出现分合机构接触不良时，会造成隔离开关无法分开。

(2) 绝缘损坏：如果导电部分或绝缘部分出现损坏，也会导致隔离开关无法分开。

(3) 负载过大：隔离开关在负载过大时，会受到极大的电压和电流影响，导致隔离开关无法分开。

二、查找和解决隔离开关故障的方法和步骤1.检查设备首先应该对设备进行外观检查，观察隔离开关的运行状态，判断机械部分、电器元件是否完好，是否有明显的异常现象。

2.测量电气参数接下来应该通过电气参数的测量来判断设备是否正常。

比如，应该检查隔离开关的接触电阻、分合机构的制动器、线圈输入电压和电流等电参数的正常性。

3.排除故障如果发现隔离开关出现了故障，那么就需要对故障进行排除。

根据故障的表现，我们可以针对具体情况采取措施，比如清洁污垢、更换烧损的部件、调整接触压力和检查线圈输入信号等等。

隔离开关常见电气故障及查找分析

隔离开关常见电气故障及查找分析1. 引言1.1 隔离开关常见电气故障及查找分析隔离开关在电气系统中起着非常重要的作用，它可以在需要时隔离电气设备，确保安全操作。

隔离开关也会出现一些常见的电气故障，给电气系统的正常运行带来困扰。

本文将围绕隔离开关常见电气故障及查找分析展开讨论。

我们将介绍一些常见的电气故障，如开关无法动作、接触不良、短路故障等。

这些故障可能会导致电气系统失效，影响正常运行。

接着，我们将分析这些故障的原因，可能是由于设备老化、环境影响等因素导致。

在故障排查方法方面，我们将介绍一些常用的排查技巧，如检查电气连接、测量电压电流等方法。

我们也将分享一些故障修复的技巧，帮助读者解决电气故障。

我们还将提供一些预防措施，帮助读者避免类似的故障再次发生。

总结经验教训，我们将强调及时发现和解决电气故障的重要性，以确保电气系统的稳定运行。

展望未来，我们将探讨隔离开关技术的发展趋势，为读者提供更多关于电气设备维护的建议。

重申重点，强调电气安全意识的重要性，希望读者能够加强电气设备的维护和保养意识。

2. 正文2.1 常见电气故障在隔离开关的使用过程中，常见的电气故障包括以下几种：1. 接触不良：接触不良是最常见的电气故障之一，通常是由于接触面氧化、磨损或松动导致的。

当出现接触不良时，会导致设备不能正常通电或断电。

2. 短路：短路是另一种常见的电气故障，通常是由于绝缘受损或元件接触不良导致的。

短路会造成设备损坏或电路故障，严重时可能引发火灾。

3. 过载：过载是指设备超过额定负荷运行，导致设备过热或损坏。

过载可能是由于电路设计不合理或设备使用不当造成的。

4. 断路：断路是指电路中某个部分断开，导致电流无法流通。

断路可能是由于线路老化、接头松动或外部损坏引起的。

5. 绝缘故障：绝缘故障是指设备外部绝缘被破坏，导致电路短路或漏电。

绝缘故障可能是由于外部损坏或环境因素引起的。

以上是隔离开关常见的电气故障，对于这些故障要及时排查并修复，以确保设备的正常运行和安全性。

电力系统高压隔离开关常见故障及解决方案

电力系统高压隔离开关常见故障及解决方案电力系统高压隔离开关是电网中重要的电气设备,在电力系统变电生产的主设备中,占据着极大的数量,同时占据着电气倒闸操作量的大局部工程,因此,对高压隔离开关的机械敏捷性、操作长久性的要求极高。

近些年来,电力系统中许多电网事故都是由隔离开关的缺陷引发而来的。

因此,对现行隔离开关存在的诸多问题进展全面改良,不但可以延长大修周期或削减大修工作量,还可以在保障隔离开关安全运行的前提下,削减停电,提高供电牢靠率。

下面就电力系统中GW5-110、GW6—220G、GW7—220系列隔离开关常见故障总结一些阅历,同时对详细解决方案谈谈个人的几点看法。

1、隔离开关常见故障1.1、转动部位的故障1.1.1、隔离开关的轴承座内上下各有一个单列圆锥滚珠轴承,轴承座外部没有通向轴承的补油孔及通道。

在长期运行中,无法补充润滑油,润滑油枯槁后会发生锈蚀现象,使操作沉重,甚至操作不动。

1.1.2、轴承座下防尘罩设计不合理,雨水被防尘罩接往,积存在下防尘罩内,轴承座下端的轴承浸泡在水中,使下端轴承锈蚀现象极为普遍。

1.1.3、操作机构主轴与铜套锈蚀现象较普遍,以CS17为例,操作机构主轴与铜套间隙窄小,含不住润滑油。

轴与套间长期得不到润滑油的补充,天长日久铜套与铁轴间生锈,一但需要操作,重者拉不开、合不上,轻者操作很费劲。

1.1.4、传动箱内传动轴与轴承座间有一单列向心球轴承,该轴承上部有防尘罩,而下部却暴露在空气中,从传动箱的下部向上看,便可看到轴承的钢球。

安装时,轴承内涂满润滑油。

夏季太阳直射产生的温度使润滑油变稀流出轴承,轴承缺润滑油而发生锈蚀现象,给操作带来困难。

1.1.5、带有传动箱的GW5型隔离开关有主传动拉杆,其拉杆接头与连臂上的Φ16轴滑动摩擦,在轴与孔的间隙内存在极少的润滑油,其上部没有防尘防水的措施。

隔离开关是室外设备,长期运行在一个位置(分位或合位)。

室外条件变化较大,加上风雨侵袭,造成轴与孔间锈蚀。

220kV隔离开关常见故障的处理

220kV隔离开关常见故障的处理
220kV隔离开关是高压系统中比较重要的设备，因此在运行过程中，一旦发现故障，我们应及时采取措施，防止造成重大损失。

常见的220kV隔离开关的故障有如下：
这种故障比较常见，接触器中的接触件会磨损，失去接触，在此种情况下，需要更换
故障接触器。

此种故障多由于控制信号反向传输，断路器控制线路故障，控制线路的任何一段出现
故障或短路的接线失灵会导致断路器启动失灵。

当断路器的安全元件出现故障时，断路器的关闭和的分段处理也会出现故障，也就是
断路器在开闭启动或分段操作时存在故障，此时断路器无法正常操作。

这种故障是由于断路器的绝缘体损坏或渗湿，此时断路器的绝缘效果会变差，从而导
致断路器的故障。

处理方法：
1、以上所列的220kV隔离开关的故障，应分别采取相应的处理措施，例如：接触器
故障，需更换故障接触器；控制线路故障，要解决控制线路故障并更换损坏的控制线路部件；安全元件故障，要采取检修或更换损坏安全元件来恢复断路器的正常操作；绝缘故障，应采取检修绝缘体和清洁绝缘体，以恢复断路器的正常性能。

2、故障处理过程中，应对220kV隔离开关的系统及安装环境有充足的了解，并及时
解决各个部件中的故障，尽量避免再次发生故障。

3、故障处理完毕后，应对断路器进行正常操作和检查，确保之后能满足正常运行要求，确保其安全可靠。

隔离开关常见电气故障及查找分析

隔离开关常见电气故障及查找分析隔离开关是一种常用的电气设备，用于隔离电源和负载之间的电气连接，以确保电气系统的安全运行。

隔离开关也会出现一些常见的电气故障，这些故障可能导致设备故障、电源断电或电路短路等问题。

以下是一些常见的隔离开关故障及其查找分析方法：1. 开关无法打开或关闭：这可能是由于开关机械结构损坏或堵塞引起的。

解决这个问题的方法是检查开关的机构部分，确保其正常工作。

如果机械部分损坏较严重，则需要更换开关。

2. 开关加热或过载：开关长时间使用或电流过大时会导致开关过热或过载。

这可能是由于过载电流超过开关额定容量引起的。

解决这个问题的方法是检查负载的电流是否超过开关的额定容量，并适当减小负载电流或更换更大容量的开关。

4. 开关接触不可靠：开关接触不可靠可能是由于接触电阻过大、接触松动或触点与固定部件之间存在间隙引起的。

解决这个问题的方法是检查开关的接触压力是否合适，紧固开关的固定螺钉，并检查触点与固定部件之间是否存在间隙。

如果发现有间隙，可以采取调整固定螺钉位置或更换触点等方法来解决问题。

5. 开关机械部件损坏：长时间使用或外部冲击可能导致开关的机械部件损坏，比如开关的杆折断、旋钮损坏等。

解决这个问题的方法是检查开关的机械部件是否完整，并适当修复或更换损坏的部件。

在查找隔离开关电气故障时，应注意遵循以下步骤：1. 检查开关的外部观察：观察开关是否正常闭合、开关周围是否有损坏痕迹等。

2. 检查连接线路：检查开关的连接线路是否松动、腐蚀或损坏，以及接线是否正确。

3. 检查开关处于的位置：检查开关所处的位置是否合适，比如是否有高温、潮湿或腐蚀性气体等环境。

4. 检查开关的额定容量：检查开关的额定容量是否合适，负载电流是否超过开关的额定容量。

5. 使用测试工具进行测量：使用万用表或其他测试工具对开关的电流、电压等参数进行测量，以确定是否存在故障。

隔离开关是电气系统中不可或缺的设备，但也容易出现故障。

220kV隔离开关常见故障的处理

220kV隔离开关常见故障的处理220kV隔离开关是电力系统中常见的重要设备，用于控制高电压电力设备的通断。

由于长期的运行和使用，隔离开关容易出现一些故障，影响电力系统的正常运行。

本文将介绍一些220kV隔离开关常见故障的处理方法。

故障一：隔离开关绝缘失效隔离开关的绝缘出现失效的情况是比较常见的。

绝缘失效可能会导致漏电、电弧等问题，影响设备的运行。

处理方法如下：1.清洗绝缘元件：隔离开关的绝缘元件主要有隔离刀、接地刀、支持绝缘子等。

如果绝缘元件表面有污垢和灰尘，可以采用清洗的方式清理掉这些污垢和灰尘。

2.更换失效部件：如果绝缘失效严重，需要及时更换失效部件。

比如，如果隔离开关的刀片绝缘漏电，需要更换绝缘刀片。

故障二：隔离开关接触不良隔离开关的接触不良也是常见的故障。

接触不良会导致电器设备的通断不畅或者通不了电，影响设备的正常运行。

处理方法如下：1.清洗接触部分：接触不良的原因可能是污垢和氧化物在接触部分积累。

因此可以使用金属清洁剂对接触部分进行清洗。

2.调整接触压力：如果接触部分的压力不足，可以调整接触部分的压力来解决这个问题。

隔离开关的操作失灵也是常见的故障。

如果隔离开关无法进行开合操作，就会影响设备的正常运行。

处理方法如下：1.检查机构：操作失灵的原因可能是机构部分的接触不良或者机械部件磨损等。

因此需要对机构部分进行检查，确定问题所在。

2.更换润滑油：润滑油的质量对机械部件的运行状况有很大的影响。

如果润滑油质量不好，会导致机部件失效。

因此可以更换润滑油来解决隔离开关操作失灵的问题。

综上所述，隔离开关的故障处理需要根据具体情况进行，需要依据不同的故障类型采取不同的解决方案。

在处理隔离开关故障时，需要注意安全，避免发生人身伤害或设备损坏。

高压隔离开关常见故障的分析及排除方法

高压隔离开关常见故障的分析及排除方法高压隔离开关是电力系统中重要的组件之一，它的主要作用是在设备运行、检修时，隔离断路器与设备之间的电气连接，保证设备的安全。

然而，由于长期使用和受环境影响，高压隔离开关故障比较常见，以下就常见的故障及排除方法进行分析。

一、开关不能动作原因：开关机构故障、弹簧失效、活动部件卡死、操作机构故障等。

解决方法：检查开关机构，确定机构是否有损坏。

测量弹簧压力是否达到规定值，在调整弹簧强度时应注意坚定弹簧的压紧背靠力。

检查操作机构是否故障，如脱动轴承卡死、齿轮轴卡死等。

检查活动部件是否受损或卡死。

对于严重故障，需要进行拆卸、更换或修理。

二、导电部件烧毁原因：过流或操作不当导致导电部件损坏。

解决方法：首先分析导电部件的烧毁原因，如果是因为操作不当导致，尽快更换或修复这些部件。

对于过流造成的损坏，需要检查开关设备的保护措施是否有效，并应逐步降低故障电流和故障后恢复电流等参数，防止过流造成损坏。

三、开关脱落原因：由于操作不当、安装不到位、瞬时力过大等原因，导致开关脱落。

解决方法：重新安装开关到位，校正并检查其位置。

如果是由于防护设备造成的脱落，需要对防护设备进行检查，修复或更换需要的部件。

检查操作机构的强度、定位和安装是否正确，检查过程中应注意防护开关操作机构防护装置的完好。

四、发生电弧原因：由于操作不当、接头紧固度不足、绝缘损坏等原因，导致电弧发生。

解决方法：对于操作不当造成的电弧，需要对操作人员进行教育和培训，提高其安全意识。

对于接头紧固度不足造成的电弧，需要检查紧固部位，并重新紧固。

对于绝缘损坏导致的电弧，需要检查绝缘状况并进行维修或更换。

高压隔离开关的故障处理

高压隔离开关的故障处理高压隔离开关是电力系统中重要的设备之一，用于开关电路、隔离电源和保障设备安全。

然而，由于长期运行、材料老化、操作不当等原因，高压隔离开关可能会出现各种故障，严重影响电力系统的运行和设备的正常使用。

本文将对常见的高压隔离开关故障进行分析，并提出相应的处理方法。

一、高压隔离开关的常见故障及处理方法1. 开关分闸不灵敏或卡住开关分闸不灵敏或卡住是高压隔离开关常见的故障之一。

造成这种故障的原因多种多样，可以是机械摩擦增大、松动或磨损、悬吊部件变形等。

处理方法如下：（1）检查机械部分是否有异物进入，清除异物，并加润滑油。

（2）检查机械部分是否有松动或变形的零件，及时修复或更换。

2. 开关分闸火花大开关分闸火花大是指在开关分闸时，产生较大的火花现象。

这种故障通常由于接触电阻增大、接触面积减小、开关间距变大等原因引起。

（1）检查开关部分是否有过热或烧蚀现象，如有需要更换或修复。

（2）检查开关间距是否适当，调整合适的间距。

（3）检查接触面是否发黑或氧化，清洗接触面并加润滑剂。

3. 开关分闸时发出噪音开关分闸时发出噪音可能是由于接触不良或松动引起的。

处理方法如下：（1）检查开关触头是否接触不良，重新调整触头位置。

（2）检查开关部分是否有松动的零件，及时固定。

4. 开关分闸时产生弧光开关分闸时产生弧光是高压隔离开关故障的常见表现之一。

这种故障通常由于电气击穿引起的，处理方法如下：（1）检查开关部分是否有漏电现象，如有需要绝缘性能测试，并及时更换或修复。

（2）检查开关部分是否有过载现象，如有需要减小负荷。

5. 开关分闸时震动严重开关分闸时震动严重可能是由于机械部分松动、不平衡引起的。

处理方法如下：（1）检查机械部分是否有松动的零件，及时固定。

（2）检查机械部分是否平衡，如不平衡需要调整或更换。

二、高压隔离开关的维护保养除了对高压隔离开关故障进行及时处理外，还需要进行定期的维护保养，以延长设备的使用寿命和保障设备的正常运行。

隔离开关在运行中出现异常时的处理方法

隔离开关在运行中出现异常时的处理方法隔离开关是一种常用的电器设备，用于控制电源的通断。

在运行过程中，如果隔离开关出现异常，可能会对设备和人员的安全造成威胁。

因此，在遇到隔离开关异常情况时，需要及时采取相应的处理方法。

一、隔离开关常见异常情况及处理方法：1. 开关无法开启：如果隔离开关无法正常开启，首先应检查是否有电压输入。

如果有电压输入，但开关还是无法开启，可能是因为机械结构故障造成，或者是因为电气元件损坏引起。

此时，应及时停止使用开关，检查故障原因，必要时更换损坏的部件。

2. 开关无法关闭：如果隔离开关无法正常关闭，可能是因为开关内部的机械结构出现问题，或者是因为电气元件损坏。

在发现开关无法关闭的情况下，应立即停止使用，并进行检查和维修。

3. 开关自动跳闸：如果隔离开关在运行过程中出现自动跳闸的情况，可能是因为电流过载、短路等原因导致的。

这种情况下，应首先检查电路负荷是否过大，以及是否有短路现象。

如果负荷过大，可以考虑增加额外的负荷开关；如果有短路现象，应找出短路点并修复。

4. 开关发热：如果隔离开关在运行过程中发热，可能是因为电流过大、负载过重或电气元件损坏等原因引起的。

此时，应立即停止使用开关，并进行检查。

如果是电气元件损坏，应及时更换；如果是负载过重，可以考虑增加额外的负荷开关。

5. 开关出现漏电：如果隔离开关出现漏电现象，可能是因为绝缘损坏、导线接触不良或设备老化等原因导致的。

在发现漏电的情况下，应立即停止使用开关，并进行检查和维修。

可以通过对导线进行绝缘测试，检查接线是否牢固来解决问题。

二、隔离开关异常处理的基本步骤：1. 停止使用开关：在发现隔离开关出现异常情况时，首先应立即停止使用开关，并切断电源，以确保人员和设备的安全。

2. 检查异常原因：停止使用开关后，需要对开关进行检查，找出异常的原因。

可以通过物理检查和电气测量来确定故障的具体位置和原因。

3. 维修或更换部件：根据检查结果，如果发现隔离开关的机械结构出现问题，需要及时进行维修或更换受损的部件；如果是电气元件损坏，需要更换相应的元件；如果是由于负载过重等原因导致的异常，可以考虑增加负荷开关或进行合理的负荷分配。
