调压器的基础知识

合集下载

燃气调压器基本知识介绍

燃气调压器基本知识介绍

创新清洁能源
改善生存环境
提高生活品质
调节单元:一般由阀座和阀瓣构成,它的作用是改变阀座和阀瓣之间的距离, 从而改变了 介质的流通面积。 负载单元:一般是由弹簧或重块构成。其弹力或重力作用在传感单元上,并且有使调节单 元的阀座和阀瓣之间的距离加大的趋势。
传感单元:一般由膜片托盘构成,在出口压力(P2))的作用下产生与负载单元作用力相反的 力,并且有使调节单元的阀座和阀瓣之间的距离减小的趋势。
② 专用调压器
调压器的设置是专供某一城市的特殊
需要而设置,如玻璃厂、冶炼厂等大型工 业用户,它们一般需要高于区域供应压力
的气源,因此必须为它们设置专用调压器
。 ③ 用户调压器 用户调压器是一种小型调压器,一般 用于一幢楼或一户居民。
创新清洁能源
改善生存环境
提高生活品质
调压器的分类
(2) 按作用原理划分
调压器按不同作用原理分为直接作用式和间接作用式两种。
直接作用式调压器和间接作用式调压器主要的区别在于,直接作 用式调压器的传感单元同时又是调节单元的执行元件,其变化是 以出口压力(P2)的变化直接驱动的;而间接作用式调压器的传感 单元和执行元件是各自单独的,调节单元的变化是以负载压力 (P3)来驱动。
因此,改变加载载荷的大小可以调整通过调压器的流量,或者调整所期望的设定值。 杠杆式直接作用式调压器平衡方程(式①): P1×Ad=(P2×Am-Fj)×K ---① Ad--阀座(阀口)面积mm2 P1--进口压力MPa Fj--弹簧负载力N Fj= P’×X P’ -弹簧刚度N/mm X-弹簧的变形量mm Am--膜片有效面积mm2 P2--出口压力MPa K---杠杆比L2/L1 创新清洁能源 改善生存环境 提高生活品质

燃气调压器知识

燃气调压器知识

燃气调压器知识
燃气调压器知识
一、基本概念
1、调压器
自动调节燃气出口压力,使其稳定在某一压力范围的降压设备。

2、直接作用式调压器
敏感元件感受的力用于直接驱动调节机构
3、间接作用式调压器
敏感元件和调节机构的受力元件是相隔开的,敏感元件所受的力经中间放大环节直到足以驱动调节机构动作
4、指挥器
间接作用式调压器中,用于实现自动调节的辅助调压设备
5、进口压力
调压器进口处,按规定的测压法所测得的压力值
6、出口压力
调压器出口处,按规定的测压法所测得的压力值
7、稳压精度
调压器出口压力偏离额定值的偏差与额定出口压力的比值
8、关闭压力
当调压器流量逐渐减小,其流量等于零时,输出侧所达到稳定的压力值
9、额定流量
在规定的进口压力范围内,当进口压力为P1min,其出口压力在稳压精度范围内下限值时的流量。

二、调压器产品型号组成及含义
RT---燃气调压器
Z----工作原理:Z:直接作用式,J:间接作用式
3----进口压力级制代号
1----出口压力级制代号
/50----公称直径 mm
F----连接方式:F:法兰连接,L:螺纹连接
Q----改进型号:Q:带安全切断阀
三、压力级制代号
例如:RTZ-31/50FQ 代表切断式燃气调压器其中进口压力P1(MPa):0.2<P≤0.4
出口压力P2(M Pa):0.001-0.00475
稳压精度:±15。

调压器基本原理

调压器基本原理

25 mbar
2013-4-9 特瑞斯能源装备 18

谢!
2013-4-9
特瑞斯能源装备
19
调压器基本原理特瑞斯能源装备22013413调压器用于维持稳定的出口压力而无论流量或进口压力是否变化进口压力稳定的出口压力可变的燃气耗量可变的管网压力调压器特瑞斯能源装备32013413调压器的基本原理力系平衡直接作用式调压器力系平衡直接作用式调压器向下的力系等于向上的力系时平衡条件满足用气量的变化决定下游压力的变化下游压力降低时向上的力减小阀盘打开弹簧的向下作用力入口压力x阀盘截面积作用于膜盘出口压力的向上作用力x膜盘截面积出口压力x阀盘截面积信号管通往下游管道特瑞斯能源装备42013413向下的力系等于向上的力系时平衡条件满足用气量的变化决定下游压力的变化下游压力降低时向上的力减小阀盘打开来自指挥的驱动压力向下的驱动压力x皮膜横截面积进口压力x阀盘的横截面积出口压力的向上作用力x膜盘截面积出口压力x阀盘截面积调压器的基本原理力系平衡间接作用式调压器特瑞斯能源装备52013413稳定的工作条件
2013-4-9
特瑞斯能源装备
16
-串联监控
监控调压器 / 工作调压器正常
25 mbar 20 mbar
监控调压器
工作调压器
进口压力
出口压力
20 mbar
2013-4-9 特瑞斯能源装备 17
-串联监控
监控调压器 / 工作调压器失效
25 mbar 20 mbar
监控调压器
工作调压器
进口压力
出口压力
Q1 Q2 流量增加 L1 L2 弹簧长度增加 F1 F2 弹力降低
F1
出口压力降低
F2
弹簧影响: 弹力取决于压缩量

调压器基本知识

调压器基本知识

调压器基本概念与术语基本概念与术语1、压力1.1压力的单位常用:Pa, kPa, MPa (SI 单位:Pa) bar, mbar, mAq (mmH2O), Psi (lb/in2)1bar=103mbar=105Pa=10.197×103 mmAq =1.0197kgf/cm2=0.9869atm (粗略换算:1bar=100kPa=1 kgf/cm2, 1kPa=10mbar=100mmAq) 1bar=14.5038Psi 1.2 绝对压力P:用于物理计算, 包括调压器和流量计的选型计算表压Pg : 设备耐压计算大气压P0 : 每个地方的大气压不一定相等,有的会差别很大1标准大气压=1.01325bar三者的关系: P= Pg + P01.3 城市燃气压力级制按GB50028 《城镇燃气设计规范》划分高压A 0.8<P≤1.6MPa高压B 0.4<P≤0.8MPa中压A 0.2<P≤0.4MPa中压B 0.005<P≤0.2Mpa低压P ≤0.005MPa2、温度温度的单位常用:°K,℃(SI 单位)°F,°R℃°K°F°R0273.1532491.6815288.1559518.6820293.1568527.68°R=°F+459.69°K=℃+273.15℃=(°F-32)×5/93、流量和体积3.1体积常用单位:m3,ft3,ml1 ft3=0.0283 m3标况体积:在标准状况下的体积Nm 3 (或Std m3),Scf3.2工况体积:在工况条件下的体积m 3,ft33.3标况流量:在标准状态下的流量,单位:Nm3/h (Std m3/h),Scf/h 调压器的流量计算都是以标况流量为依据。

3.4工况流量:在工况状态下的流量,单位m3/h3.5流量计选型的流量计算都是以工况流量为依据。

燃气调压器讲解

燃气调压器讲解

• 第二节 调压器的型号编制原则

1. 燃气调压器名称用汉语拼音字头表示

2. 调压器产品型号组成含义

① 产品型号分为两节,中间用“—”隔开

② 第一节前两位符号“RT”代表城镇燃气调
压器,第三位代表工作原理:“Z”为直接作用式,
“J”为间接作用式。

③ 第二节第一位数字代表调压器进口压力级
制,按表 1 规定的上限压力确定;第二位数字表 示调压器出口级制,按表 2 中规定的上压力确定; 第三为数字代表管径代号。

直接作用式调压器有
• ① 液化石油气减压阀
• ② 小流量的用户调压器


间接作用式调压器:是当出口压力变化时没, 使操纵机构(指挥器)动作,接通能源(或给出 信号),使调节阀门移动。它的敏感元件(即感 应出口压力的元件)和传动装置(即受力动作并 进行调节的元件)是分开的。
通俗讲,间接作用式调压器就是多了一个指 挥器部分。指挥器与调压器结果相似,也由阀门、 皮膜、弹簧等组成。指挥器的作用是放大出口压 力升高或降低的信号,从而加快调压器的动作, 提高调压器的精度和灵敏度。
• 三、按作用原理划分 • 调压器按不同作用原理分为: • 直接作用式和间接作用式两种。
直接作用式调压器:只依靠敏感元件(薄膜) 所感受的出口压力变化来对阀门进行移动和调节。 敏感元件就是传动装置的受力元件,使调节阀门 移动的能源是被调介质。
通俗讲,直接作用式调压器就是直接依靠调 压器薄膜所感受的出口压力的变化,来移动阀门 和进行调节。使阀门移动和调节的能量,是被调 燃气的压力。

间接作用式调压器有 ① 雷诺式调压器 ② T型调压器 ③ 活塞式调压器 ④ 自力式调压器 ⑤ 曲流式调压器 ⑥ 衡量式调压器 ⑦ 轴流式调压器

调压器工作原理细说

调压器工作原理细说

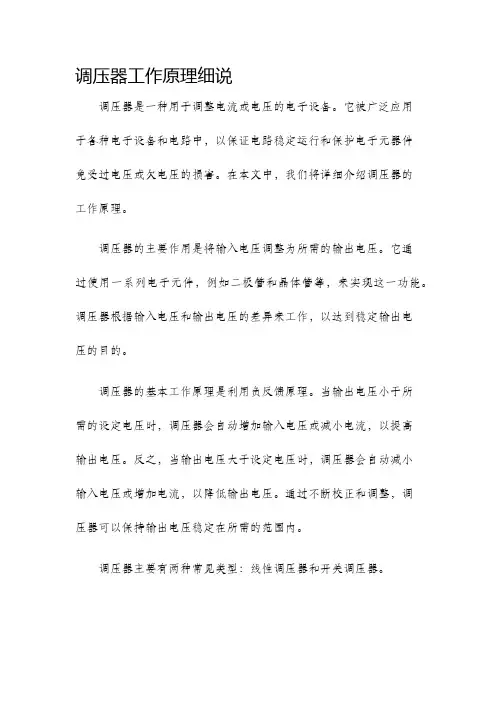

调压器工作原理细说调压器是一种用于调整电流或电压的电子设备。

它被广泛应用于各种电子设备和电路中,以保证电路稳定运行和保护电子元器件免受过电压或欠电压的损害。

在本文中,我们将详细介绍调压器的工作原理。

调压器的主要作用是将输入电压调整为所需的输出电压。

它通过使用一系列电子元件,例如二极管和晶体管等,来实现这一功能。

调压器根据输入电压和输出电压的差异来工作,以达到稳定输出电压的目的。

调压器的基本工作原理是利用负反馈原理。

当输出电压小于所需的设定电压时,调压器会自动增加输入电压或减小电流,以提高输出电压。

反之,当输出电压大于设定电压时,调压器会自动减小输入电压或增加电流,以降低输出电压。

通过不断校正和调整,调压器可以保持输出电压稳定在所需的范围内。

调压器主要有两种常见类型:线性调压器和开关调压器。

线性调压器是一种简单的调压器,它基于晶体管的工作原理。

线性调压器通过采用稳压二极管和功率晶体管等元件来稳定输出电压。

当输入电压变化时,线性调压器会改变其输出电流以保持输出电压稳定。

然而,线性调压器的效率通常较低,因为它将多余的能量转化为热能。

开关调压器是一种较为复杂的调压器,它利用开关元件(通常是晶体管)以高频开关的方式来控制和调整输出电压。

开关调压器将输入电压快速开关成脉冲波形,然后通过电感和电容等元件进行滤波和调整,最后得到稳定的输出电压。

开关调压器的效率较高,但设计和调整要求较高,因此在一些高性能的电子设备中得到广泛应用。

除了上述两种常见的调压器类型,还有其他一些特殊类型的调压器,如开环调压器和开关电容调压器等。

这些调压器根据不同的应用场景和需求,采用不同的工作原理和电路设计。

总结起来,调压器是一种用于调整电压的电子设备,它通过使用负反馈原理和一系列的电子元件来实现稳定输出电压。

线性调压器和开关调压器是两种常见的调压器类型,它们分别采用不同的工作原理和电路设计。

调压器在电子设备和电路中起着关键的作用,确保电路的稳定运行和元件的保护。

调压器小知识

调压器小知识

调压器小知识:
单相交流调压器500VA,调压范围是0-250V,那只有在250V的时候才是500VA,功率随着电压调节而变化,电压越小,功率也越小。

计算方法:电流
=500VA/250V=2A(额定最大电流2A,安全电流要乘0.8即1.6A),那假如调到100V,那功率就是100V*2=200VA。

实际使用中,还需要考虑调压器的效率,留好余量(一般至少以20%余量为宜),
0-300V也是这样换算的,具体功率匹配请联系客服!三相交流调压器3000VA,调压范围是0-430V,那只有在430V的时候才是3000VA,功率随着电压调节而变化,电压越小,功率也越小。

计算方法:电流
=3000VA/430V/1.732=4A(额定最大电流4A,安全电流要乘0.8即3.2A),那假如调到100V,那功率就是100V*4A*1.732=692VA。

实际使用中,还需要考虑调压器的效率,留好余量(一般至少以20%余量为宜),0-520V也是这样换算的,具体功率匹配请联系客服!小V sbghty。

调压器的工作原理

调压器的工作原理

调压器的工作原理
调压器是一种用来维持系统稳定电压的电子元件,它在各种电子设备和电路中起着至关重要的作用。

调压器的工作原理是通过控制电流的流动,来维持系统中的电压在一个稳定的范围内。

在本文中,我们将详细介绍调压器的工作原理,包括其结构、工作原理和应用。

首先,让我们来了解一下调压器的结构。

调压器通常由电阻、电容、二极管和晶体管等元件组成。

其中,晶体管是调压器中最核心的部分,它通过控制电流的流动来调整输出电压,从而实现稳压的功能。

在实际应用中,调压器的结构会根据具体的需求和电路设计进行调整,但核心的工作原理是相似的。

接下来,我们来详细了解调压器的工作原理。

调压器的工作原理可以简单地概括为,通过控制输入电压和输出电压之间的差值,来调整电流的流动,从而实现稳定的输出电压。

具体来说,当输入电压发生波动时,调压器会通过晶体管等元件来感知这种变化,并及时做出调整,使输出电压保持在一个稳定的范围内。

这种反馈调节的机制能够有效地保护电子设备,避免因电压波动而导致的损坏。

最后,让我们来看一下调压器的应用。

调压器广泛应用于各种电子设备和电路中,例如电源适配器、稳压电源、电动车充电器等。

在这些应用中,调压器能够有效地保护设备,提供稳定的电压输出,确保设备的正常运行。

同时,调压器还可以在太阳能电池、风力发电等可再生能源系统中发挥重要作用,帮助优化能源利用效率。

总之,调压器作为一种重要的电子元件,其工作原理是通过控制电流的流动来维持系统稳定电压。

通过对调压器的结构、工作原理和应用进行了解,我们能更好地理解其在电子领域中的重要作用,为我们的工程实践提供有力支持。

调压器基础知识

调压器基础知识

楼栋调压箱
RBE4000
- 直接作用式 - 平衡补偿系统 - 一体式的超压切断阀 1“, 1 1“1/2 1/2, 2 2“, 2 2“x3“ x3 , 3 3“, 4 4“ - DN 1 - Pe= 20/25 bar -Pa= 10 mbar ~ 2.5 2 5 bar - RG5/SG10 (EN334)
Pin X 平衡皮膜 = Pin X 阀盘
特点2: 调压器的内部保护装置 调压 的内部保护装置
内置放散 或 阀盘浮动装置 膜盘限位 膜盘 主皮膜
保护皮膜和阀口: a. 超压切断 b 内置放散 b. c. 膜盘浮动装置
阀口 阀盘
调 调压器的外部取压 的外部取 (直接作用式)
外部感压管
(外部)感压管通至下游管线
10
100
1000
10000 流量 (Sm3/h)
-符合德国标准DIN 3380的调压装置要求 -符合德国标准DIN 3381的调压装置用安全装置要求 -符合欧洲标准EN 334的调压装置要求 -符合TA Lärm of 16.7 16 7噪声控制要求 -取得德国DVGW认证
稳压器

ST9000 series - 直接作用式调压器 -平衡式阀口 - DN 3/4 3/4“, 1 1“, 1 1“1/4 1/4, 1 1“1/2 1/2, 2 2“螺纹连接 - Pe= 500 mbar Pa 10 to 80 mbar Pa= 制造工厂 : 主要市场 : 生产能力 : 德国Karlsruhe 德国,意大利,西班牙,英国,丹麦 20000 台/年
Q=200~3000Sm3/h
制造厂 : 德国 Karlsruhe 主要市场 : 意大利, 法国, 英国, 美国, 韩国, 中国 认证许可 : GDF/Italgas/DIN DVGW/BG/Gas Naturale

调压器压力调节基础知识

调压器压力调节基础知识

基础知识——调压常识城镇燃气输配系统一般由门站、燃气管网、储气设施、调压设施、管理设施、监控系统等组成。

燃气调压装置是在城镇燃气输配系统中,专为城市门站、分输站、储配站、区域调压站、燃气锅炉、其他专业用户或者居民用户设计的成套调压设备。

基本功能:燃气净化、燃气调压、安全保护(放散、切断)、流量计量等。

扩展功能:自控系统、报警系统、加臭装置、伴热装置(管壁加热保温)、热交换装置(燃气加热)。

用户类型分类:首站、门站、高中压调压装置(M),民用区域调压装置(E),锅炉专用调压装置(D)等。

进出口压力分类:高高压、高中压、高低压、中中压、中低压等。

结构型式分类:撬装式、柜式、箱式。

调压管路分类:双路(S)2+1/2+0,单路(D)1+1/1+0。

主调分类:国产(J),进口(F)。

调压站( regulator station):将调压装置放置于专用的调压建筑物或构筑物中,承担用气压力的调节。

包括调压装置及调压室的建筑物或构筑物等。

调压箱(调压柜) (regulator box):将调压装置放置于专用箱体,设于用气建筑物附近,承担用气压力的调节。

包括调压装置和箱体。

悬挂式和地下式箱称为调压箱(Q、RB),落地式箱称为调压柜。

设置在地上单独的调压箱(悬挂式),对居民和商业用户燃气进口压力不应大于O.4MPa;对工业用户(包括锅炉房)燃气进口压力不应大于0。

设置在地上单独的调压柜(落地式),对居民、商业用户和工业用户(包括锅炉房)燃气进口压力不宜大于1.6MPa。

体积大于1.5m3的调压柜应有爆炸泄压口,爆炸泄压口不应小于上盖或最大柜壁面积的50 %(以较大者为准);爆炸泄压口宜设在上盖上;通风口面积可包括在计算爆炸泄压口面积内。

调压基本原理调压器:自动调节调压器的出口压力,使其稳定在某一压力范围内的降压装置。

调压器基本功能:在一定的进口压力P1范围内,将调压器的出口压力P2维持在某一规定的范围内,同时,还必须满足下游的流量Q要求。

调压器基础知识

调压器基础知识

三、故障分析
调压器正器得到指令 皮膜上端压力 阀口开度增大(补压) 2、当下游压力高于设定值时 指挥器得到指令 皮膜上端压力 阀口开度减小 注:补压时间长短取决于下游管网的长度。
减小主阀体 增大主阀体
调压器通过控制主调压器阀口开度大小来保持下游压力稳定。(如 图一)
指挥器弹簧失效
喷嘴堵 指挥器(皮膜上 端压力未增大) 主调压器端盖导 管漏气 节流针阀堵或导 压管堵 皮膜破裂
下游压力大于设 定值
主调压器皮膜
皮膜被异物卡住
指挥器弹簧失效 指挥器(皮膜上 端压力未减小) 下游压力小于设 定值 主调压器
指挥器皮膜破裂
信号管堵住 过滤网被异物堵 住
谢谢!
9
调压器基础知识
制作人: 林 时 间: 2015年 7月
目 录
一、概述 二、工作原理 三、故障分析
一、概述
调压器作为调压装置中的重要设备,其正确的使用、维护是 保证装置正常运行的关键。调压器按其工作原理分为直接作用式
和间接作用式:直接作用式调压器出口压力的变化直接控制阀瓣
的运动,常用于中低压城市燃气管网,作为居民小区、工商业用 户的调压、稳压设备,适用于天然气、人工煤气、液化石油气;
间接作用式调压器出口压力的变化是通过指挥器产生一操作压力
控制阀口的开度,常用于高中压、中中压、中低压燃气管网,作 为大中型工业用户、站场、CNG站等的调压和稳压设备。
二、工作原理
如图1所示为FL调压器,调压器的出口压力由PS/79指挥器设 定。当调压器下游需求增大时,出口压力P2有下降的趋势,此时, P2通过图中所示感应压力的信号管,进入到PS/79指挥器中皮膜 (12)的下方,皮膜(12)感应到P2的下降,被弹簧(11)向下 推动,使阀口(13)开度增大,更多的高压气体通过指挥器加载在 调压器主皮膜(5)右侧,负载压力增大,而出口压力P2减小,即 主皮膜右边的力增加,而右边的力减小,共同推动主皮膜(5)并 带动阀筒(3)一起向左运动,使得阀筒(3)与阀座(7)之间的 开度增大,更多的P1通过调压器阀口流向下游,从而P2增加,维 持下游压力的稳定。当调压器下游需求减少时,其原理与上述过程 相反。

调压器压力调节基础知识

调压器压力调节基础知识

基础知识——调压常识城镇燃气输配系统一般由门站、燃气管网、储气设施、调压设施、管理设施、监控系统等组成。

燃气调压装置是在城镇燃气输配系统中,专为城市门站、分输站、储配站、区域调压站、燃气锅炉、其他专业用户或者居民用户设计的成套调压设备。

基本功能:燃气净化、燃气调压、安全保护(放散、切断)、流量计量等。

扩展功能:自控系统、报警系统、加臭装置、伴热装置(管壁加热保温)、热交换装置(燃气加热)。

用户类型分类:首站、门站、高中压调压装置(M),民用区域调压装置(E),锅炉专用调压装置(D)等。

进出口压力分类:高高压、高中压、高低压、中中压、中低压等。

结构型式分类:撬装式、柜式、箱式。

调压管路分类:双路(S)2+1/2+0,单路(D)1+1/1+0。

主调分类:国产(J),进口(F)。

调压站( regulator station):将调压装置放置于专用的调压建筑物或构筑物中,承担用气压力的调节。

包括调压装置及调压室的建筑物或构筑物等。

调压箱(调压柜) (regulator box):将调压装置放置于专用箱体,设于用气建筑物附近,承担用气压力的调节。

包括调压装置和箱体。

悬挂式和地下式箱称为调压箱(Q、RB),落地式箱称为调压柜。

设置在地上单独的调压箱(悬挂式),对居民和商业用户燃气进口压力不应大于O.4MPa;对工业用户(包括锅炉房)燃气进口压力不应大于0。

设置在地上单独的调压柜(落地式),对居民、商业用户和工业用户(包括锅炉房)燃气进口压力不宜大于1.6MPa。

体积大于1.5m3的调压柜应有爆炸泄压口,爆炸泄压口不应小于上盖或最大柜壁面积的50 %(以较大者为准);爆炸泄压口宜设在上盖上;通风口面积可包括在计算爆炸泄压口面积内。

调压基本原理调压器:自动调节调压器的出口压力,使其稳定在某一压力范围内的降压装置。

调压器基本功能:在一定的进口压力P1范围内,将调压器的出口压力P2维持在某一规定的范围内,同时,还必须满足下游的流量Q要求。

调压器的基础知识

调压器的基础知识

一楼:切断压力是出口压力的1.5倍.放散压力是出口压力的1.3倍.
当进口压力小于0.2MPa时,关闭压力不大于出口压力的1.25倍
当进口压力0.2-0.4MPa时,关闭压力不大于出口压力的1.2倍
GB16802-1997上有
二楼:调压站有关运行参数的确定
a.关闭压力与出口压力间的关系
根据调压器稳压精度Sp(Sp=0.5%~1.5%)和其性能,其关闭压力与出口压力之间关系:Pb=1.1~1.25P2
b.关闭压力与放散压力间的关系
安全放散装置可以缓解调压器关闭不严造成的泄漏问题,一般考虑超过关闭压力10%~20%即开始放散,其放散压力为Rf=1.1~1.2Pb。

c.切断压力与放散压力间的关系
调压器失灵造成燃气放散,不利于环保和周围生命财产安全,且浪费能源。

为防止长时间放散,一般考虑放散压力超过10%-20%即可切断气源,即切断压力为Pq=1.1~1.2Pf
三楼:按照二楼的说法:“切断压力是出口压力的1.5倍.放散压力是出口压力的 1.3倍.”如出口压力是 1.6MPa,那么切断压力就是 2.4MPa,放散压力是20.8MPa,如果后端中低压调压站按照标准设计的,估计早就被爆破了。

一般高中压间接作用式调压器切断压力是监控压力的1.05-1.1倍,而监控压力是工作压力的1.1倍左右(具体根据所选调压器的稳压精度和关闭精度有关,如两精度较高可使比值小些),如后端用户能够接受工作压力到监控压力的变化,建议比值尽可能选大些,这样减少两调压器因出口负荷变化互相干扰对调压系统流通能力的影响,放散压力界于监控压力和切断压力之间。

关闭压力与上述各压力无关,但上述各压力的设定必须考虑关闭压力--时间有限不详述。

调压器工作原理

调压器工作原理

调压器工作原理概述调压器(Voltage Regulator)是电力系统中常用的一种设备,用于控制电压的稳定性,确保电力设备的正常运行。

它通过调整电压的大小来保持其在设定范围内稳定,并消除电压波动对电力设备造成的损坏风险。

本文将深入介绍调压器的工作原理,包括不同类型调压器的工作原理和其应用。

一、调压器类型在电力系统中,有多种类型的调压器可供选择,可以根据其工作原理和应用范围进行分类。

以下是常见的三种调压器类型:1. 手动调压器(Manual Voltage Regulator):手动调压器是一种较为简单的调压器类型,其工作原理基于操作人员的手动控制。

通过旋转或拨动开关来调整电压大小,以使其保持在设定范围内。

然而,由于依赖于人工操作,手动调压器的精度和稳定性有限,一般只用于较小规模的电力系统。

2. 自动调压器(Automatic Voltage Regulator):自动调压器是一种相对高级的调压器类型,它使用电子元件和反馈系统来自动监测和调整电压。

当电压超过或低于设定范围时,自动调压器会自动调整变压器或稳压器的输出,以维持电压稳定。

自动调压器适用于大规模电力系统,能够提供更高的精度和稳定性。

3. 静态电压稳定器(Static Voltage Stabilizer):静态电压稳定器是一种高性能的调压器类型,采用先进的半导体技术和功率电子器件。

它能够通过快速响应和精确的电压调整来保持电压的稳定性。

静态电压稳定器广泛应用于敏感的电力设备和工业自动化控制系统,具有出色的稳定性和可靠性。

二、调压器工作原理不同类型的调压器有不同的工作原理,但总的来说,它们都基于电压控制和反馈机制。

以下是调压器的工作原理的一般步骤:1. 电压检测:调压器首先进行电压检测,通过传感器或电路检测输入电压的大小。

检测到的电压将作为参考值用于后续的比较和调整。

2. 比较和调整:根据设定的电压范围,调压器将检测到的电压与目标电压进行比较。

调压器操作规程

调压器操作规程

调压器操作规程标题:调压器操作规程引言概述:调压器是一种用于控制流体压力的重要设备,正确操作调压器可以确保系统稳定运行并延长设备寿命。

本文将详细介绍调压器的操作规程,匡助操作人员正确、安全地操作调压器。

一、调压器的基本原理1.1 调压器的作用调压器主要作用是控制流体在管道中的压力,使其保持在设定的范围内,确保系统正常运行。

1.2 调压器的工作原理调压器通过调节阀门的开度,改变流体通过阀门的面积,从而调节流体的流速,进而控制管道内的压力。

1.3 调压器的分类调压器根据工作原理和结构不同,可以分为节流阀式调压器、膜片式调压器、活塞式调压器等多种类型。

二、调压器操作前的准备工作2.1 检查调压器的外观在操作调压器之前,需要检查调压器的外观是否有损坏或者漏气现象,确保调压器完好无损。

2.2 检查调压器的连接管道检查调压器的连接管道是否有松动或者泄漏现象,及时进行紧固或者更换,确保管道连接坚固。

2.3 检查调压器的压力设置根据系统要求,确认调压器的压力设置是否符合要求,如需调整,应谨慎操作并记录调整过程。

三、调压器的操作步骤3.1 打开调压器阀门在确认准备工作完成后,缓慢打开调压器的阀门,使流体逐渐通过调压器,避免瞬时压力过大。

3.2 观察调压器的工作状态在调压器开始工作后,应观察调压器的工作状态,包括压力表的读数、阀门的开度等,确保调压器正常运行。

3.3 调整调压器的压力根据实际情况,可以通过调节调压器的阀门开度,逐步调整调压器的压力,使其达到系统要求的设定值。

四、调压器操作中的注意事项4.1 防止调压器过载在操作调压器时,应避免超负荷运行,避免调压器受损或者系统受到影响。

4.2 定期检查调压器定期检查调压器的工作状态,包括压力表的读数、阀门的开度等,及时发现问题并进行维护。

4.3 避免调压器泄漏注意调压器的密封性能,避免调压器泄漏,确保系统正常运行并保护环境。

五、调压器操作后的处理5.1 关闭调压器阀门在不需要调压器工作时,应缓慢关闭调压器的阀门,避免瞬时压力变化过大。

燃气调压器工作原理

燃气调压器工作原理

燃气调压器工作原理引言概述:燃气调压器是一种用于控制燃气压力的装置,通常用于工业和家用燃气设备中。

它的工作原理是通过调节阀门的开合来控制燃气流量,从而保持设备正常运行所需的压力。

下面将详细介绍燃气调压器的工作原理。

一、燃气调压器的基本结构1.1 调压器主体:燃气调压器通常由一个主体和一个阀门组成,主体内部包含一个弹簧和一个膜片。

1.2 阀门:阀门是调压器的关键部件,通过开合控制燃气流量,保持设备所需的压力。

1.3 弹簧和膜片:弹簧和膜片的作用是根据燃气压力的变化来调节阀门的开合程度,从而保持设备的稳定运行。

二、燃气调压器的工作原理2.1 压力调节:当燃气进入调压器时,弹簧和膜片会根据燃气压力的变化而挪移,调节阀门的开合程度,从而控制燃气流量。

2.2 压力平衡:调压器通过不断调节阀门的开合来平衡进入设备的燃气压力,确保设备在正常工作范围内。

2.3 安全保护:燃气调压器还具有安全保护功能,当燃气压力超过设定值时,调压器会自动关闭阀门,防止设备受损。

三、燃气调压器的应用领域3.1 工业领域:燃气调压器广泛应用于工业燃气设备中,如锅炉、热处理炉等,确保设备正常运行。

3.2 家用领域:家用燃气设备如燃气灶、热水器等也需要燃气调压器来控制燃气压力,保证安全使用。

3.3 医疗领域:医疗气体设备中也需要燃气调压器,确保供氧等气体的压力稳定。

四、燃气调压器的维护保养4.1 定期检查:定期检查调压器的工作状态,确保阀门、弹簧和膜片等部件正常运行。

4.2 清洁保养:定期清洁调压器内部,防止灰尘和杂物阻塞阀门,影响正常工作。

4.3 换新更换:根据使用年限和工作状态,及时更换调压器的关键部件,确保设备的安全运行。

五、燃气调压器的发展趋势5.1 智能化:未来燃气调压器将更加智能化,能够通过传感器实时监测燃气压力,并自动调节阀门。

5.2 节能环保:新型燃气调压器将更加注重节能环保,通过优化设计和材料选择,减少能源消耗。

5.3 高效稳定:未来燃气调压器将更加高效稳定,能够适应不同工况和环境要求,确保设备的正常运行。

调压器基本知识介绍

调压器基本知识介绍

平衡阀芯直接作用式调压器的平衡方程: Fj=FD P2=Fj / AD
因此,改变加载载荷的大小可以调整通过调压器的流量,或者调整所期望的设定值。
杠杆式直接作用式调压器平衡方程(式①): P1×Ad=(P2×Am-Fj)×K ---① Ad--- 阀座(阀口)面积mm2 P1--- 进口压力MPa Fj--- 弹簧负载力N Fj= P’×X P’ -弹簧刚度N/mm X-弹簧的变形量mm Am--- 膜片有效面积mm2 P2--- 出口压力MPa K---杠杆比L2/L1
---被控制量P2(增加); .
11
直接作用式调压器-工作原理
调节单元:一般由阀座和阀瓣构成,它的作用是改变阀座和阀瓣之间的距离, 从而改变了介质的流通面 积。 负载单元:一般是由弹簧或重块构成。其弹力或重力作用在传感单元上,并且有使调节单元的阀座和阀 瓣之间的距离加大的趋势。 传感单元:一般由膜片托盘构成,在出口压力(P2))的作用下产生与负载单元作用力相反的力,并且有使 调节单元的阀座和阀瓣之间的距离减小的趋势。
调节单元----阀座、阀瓣、阀芯(阀座与阀瓣组合) 传感单元----通常为皮膜 加载单元----通常为一弹簧装置(或重物)
其逻辑关系为: 被控制量P2(增加)---传感元件向上作用力(增加)---阀座和阀瓣之间的距离(减小)
---被控制量P2(减小); 被控制量P2(减小)---传感元件向上作用力(减小)---阀座和阀瓣之间的距离(增加)
当外界给一个干扰信号时,则被调参数发生变化,传给测量元件,测量元件发出一个信号与给定 值进行比较,得到偏差信号,并被送给传动装置,传动装置根据偏差信号发出位移信号送至调节机 构,使阀门动作起来,并向调节对象输出一个调节作用信号克服干扰作用的影响。

调压器介绍

调压器介绍

阀杆—直径3.5mm 膜盖
OS2的结构-- ?双级锁扣装置
双级锁扣装置
可以检测到任何压力的变化
第一级是测压级,只有当管道压 力超过压力设定值时,机械装置 才会脱扣。
第二级是释放级,在第一级脱扣后,第二 级立即脱扣,切断弹簧将引起阀塞快速切 断,且保持关闭,直到手工复位。
凸轮的转动轴
限位挡块
OS2的结构-- ?双级锁扣装置
FL-SR
FL-SRS
带监控 MFL-BP MFL-BP-SR MFL-BP-SRS 调压器
带切断 BFL-BP BFL-BP-SR BFL-BP-SRS 调压器
MFL BFL
MFL-SR BFL-SR
MFL-SRS BFL-SRS
FL系列调压器的指挥器介绍
FL系列调压器主要配置PS或者PRX系列指挥器:
FL调压器安装
拆卸块
4
φ10mm
FL调压器常见问题
? 关闭不严-密封件磨损
FL调压器-方便维护
1
2
3
4
BM5 切断阀
627
FL
BM5 OSE
BM5切断阀部分
BM5切断阀
◆BM5切断阀为Tartarini公司生产 阀体
指挥器
BM5切断阀的结构
套筒
弹簧
调节器2 托架

偏心轴 阀垫固定座
偏心轴 杠杆2
高强度皮膜
SR消音器 阀座密封垫 阀座
阀体
FL调压器-主阀结构
FL调压器-工作原理
一级调压 过滤器
FL调压器消音器的应用
消音器分类
内置式 外置式
多路径降噪
多路径、多 级混合降噪
Type STP
