详解卡套接头
卡套式接头标准

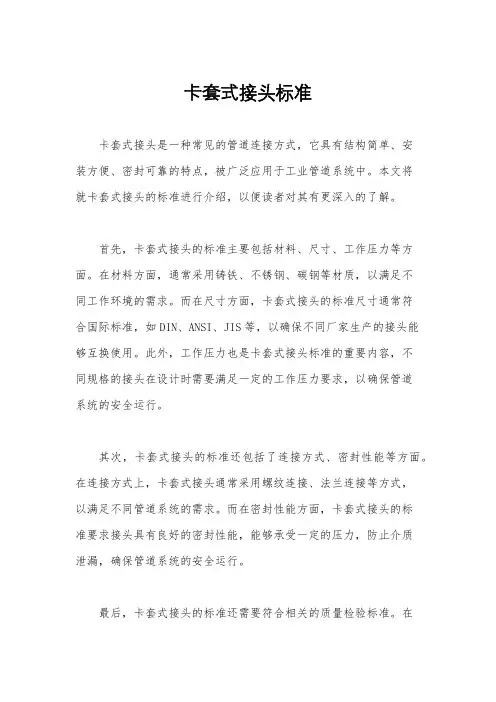

卡套式接头标准
卡套式接头是一种常见的管道连接方式，它具有结构简单、安
装方便、密封可靠的特点，被广泛应用于工业管道系统中。
本文将
就卡套式接头的标准进行介绍，以便读者对其有更深入的了解。
首先，卡套式接头的标准主要包括材料、尺寸、工作压力等方面。
在材料方面，通常采用铸铁、不锈钢、碳钢等材质，以满足不
同工作环境的需求。
而在尺寸方面，卡套式接头的标准尺寸通常符
合国际标准，如DIN、ANSI、JIS等，以确保不同厂家生产的接头能
够互换使用。
此外，工作压力也是卡套式接头标准的重要内容，不
同规格的接头在设计时需要满足一定的工作压力要求，以确保管道
系统的安全运行。
其次，卡套式接头的标准还包括了连接方式、密封性能等方面。
在连接方式上，卡套式接头通常采用螺纹连接、法兰连接等方式，
以满足不同管道系统的需求。
而在密封性能方面，卡套式接头的标
准要求接头具有良好的密封性能，能够承受一定的压力，防止介质
泄漏，确保管道系统的安全运行。
最后，卡套式接头的标准还需要符合相关的质量检验标准。
在
生产制造过程中，卡套式接头需要经过严格的质量检验，确保产品符合标准要求。
常见的质量检验项目包括外观检查、尺寸检测、压力测试等，以确保产品的质量可靠。
综上所述，卡套式接头的标准涉及材料、尺寸、工作压力、连接方式、密封性能以及质量检验等多个方面。
只有严格按照标准要求生产制造，才能确保卡套式接头在管道系统中发挥良好的作用，保障工业生产的安全运行。
希望本文能够对读者对卡套式接头标准有所了解，如有任何疑问或需要进一步了解，欢迎随时与我们联系。
卡套接头（LOK）工作原理、特点及其连接形式
卡套接头（LOK）⼯作原理、特点及其连接形式1、⼯作原理卡套接头是通过螺纹互锁来压迫卡套，⽽卡套使管⼦均匀变形从达到密封的效果。
如图 1所⽰。
2、特点卡套接头连接⾮常简单，只需要⼀只记号笔和两把扳⼿就可以完成安装，⽽且便于检修，可以反复拆装。
卡套接头的密封性好、洁净度⾼，因此常⽤于⾼纯⽓体管路。
≤2”的卡套接头，公称压⼒可达20MPa以上。
卡套接头还具有可检测性，可以⽤专门的间隙检测来检查是否拧紧。
3、材质除了常见的SUS316，还有黄铜、铝、合⾦、碳钢、尼龙、PTFE、PFA、钛等材质。
需要说明的是，⼀般⼚家都没有SUS304的。
4、品牌名⽓较⼤、⽐较常⽤的品牌有美国的SWAGELOK（中⽂名称“世伟洛克”，其卡套接头技术上在全球占据领先地位，其品牌成了卡套接头的代名词，美国Parker公司的A-LOK；韩国的HY-LOK、SUPER-LOK、D-LOK、DK-LOK；⽇本的FUJKIN（富⼠⾦），⽇本的IHARA公司的BI-LOK。
⽬前⽣产卡套接头的⼚家⽐较多，国内也有⼀些⼚家在⽣产，有的鱼⽬混珠，因此订货之前⼀定要同业主确认好品牌。
5、常⽤型式按作⽤不同可分为：直通接头（UNION）、弯头（ELBOW）、三通（TEE）、⼤⼩头（REDUCER）、四通（UNION CROSS）、管帽（CAP）、堵头（PLUG）、转换接头（CONNECTOR、ADAPTER）等。
按接头的连接⽅式可分为：（1）Tube to Tube Union（所有接⼝都是LOK，最常⽤的，如图2）；（2）Tube to Male/Female Pipe（有⼀个接⼝是丝⼝、其他接⼝是LOK，如图3）；（3）Tube Stub Adapter（有⼀端是TUBE短管，如图4）；（4）Tube to Weld End（有⼀端是⽤来焊接的短管，可以是TUBE管，也可以是PIPE管，如图5）；（5）其他。
6、采购注意事项（1）卡套接头（包括转换接头）规格型号⽐较多，订货时⼀定要写清楚名称、规格和材质，最好写上⼚家的订购号，例如1/2'的SUS 316 Union Elbow（卡套弯头）的订单号，SWAGELOK是SS-810-9，DK-LOK是DL-8-S。
卡套接头原理
卡套接头原理
卡套接头是一种常见的连接器，用于将不同类型的卡插件连接到相应的插座上。
它是一种可拆卸的连接器，通常由两个部分组成：卡插件和插座。
卡插件是卡套接头的一部分，它通常是一个带有金属接点的插头。
这些接点与插座上的接点相匹配，以实现电气连接。
卡插件还可以包含其他部分，如保护外壳和引导结构，以确保正确的插入和连接。
插座是另一部分卡套接头，它通常安装在设备的面板上或内部，用于接收卡插件。
插座上也有金属接点，它们与卡插件上的接点相对应。
当卡插件插入插座时，这些接点之间会建立电气连接。
卡套接头的工作原理是基于插拔连接的概念。
当卡插件插入插座时，插头上的接点会与插座上的接点相接触，从而建立电气连接。
这种连接方式通常是可靠和稳定的，可以传输信号和电力。
卡套接头还可以实现其他功能，如防护和引导。
防护功能使卡插件和插座在连接时受到保护，防止外部物质的进入和损坏。
引导功能则确保卡插件正确插入插座，避免错误连接或插入不全。
卡套接头广泛应用于各种领域，特别是电子设备和通信设备中。
它们可以连接各种类型的卡插件，如电源插件、信号插件和数据插件。
卡套接头的设计和规格因应用领域和需求而有所不同。
卡套接头是一种可拆卸的连接器，用于连接卡插件和插座。
它通过插拔连接的方式建立电气连接，并实现防护和引导功能。
卡套接头在电子设备和通信设备中得到了广泛的应用，为各种类型的插件提供了可靠和稳定的连接。
卡套式管接头介绍
卡套式管接头介绍
1.可以承受一定的位移：卡套式管接头能够在一定范围内承受管道的轴向、径向和角向位移。
这一特点使其在管道的安装和维修过程中非常实用。
2.良好的密封性能：卡套式管接头采用橡胶套作为密封材料，可以确保连接处的密封性。
橡胶套具有一定的弹性和耐化学腐蚀性能，可以适应不同的环境和介质。
3.安装方便：卡套式管接头的安装过程相对简单快捷，不需要特殊的工具和设备。
只需将两个连接部分插入橡胶套，然后通过紧固螺栓将其固定即可。
4.抗震性能强：卡套式管接头由于其特殊的结构和橡胶材料的弹性，能够有效地吸收和减少管道系统受到的震动和冲击。
这对于一些需要抗震性能的地区特别重要。
1.给排水系统：卡套式管接头可以用于城市给水、排水系统的连接。
由于其良好的密封性能和抗震性能，可以大大减少管道系统的水泄漏和故障的发生。
2.工业管道：工业管道中可能需要进行频繁的维修和更换，卡套式管接头的安装和拆卸非常方便，可以大大提高维修效率。
3.水力系统：卡套式管接头在水力系统中的应用非常广泛，例如供水管道、消防水管、灌溉系统等。
它可以承受系统的水压和温度变化，保证系统的正常工作。
4.船舶工程：卡套式管接头在船舶工程中也有应用。
船舶的管道系统需要承受海洋环境和船舶震动的考验，卡套式管接头的抗震性能和耐腐蚀性能可以很好地适应这些要求。
总之，卡套式管接头作为一种常见的管道连接方式，具有许多优点，适用于多个领域。
在未来的发展中，随着技术的不断进步和需求的增加，卡套式管接头有望进一步改进和创新，以满足更多的应用需求。
卡套式管接头的密封原理
卡套式管接头的密封原理 Last updated on the afternoon of January 3, 2021
卡套式管接头的密封原理
一、卡套式管接头原理
卡套右端在螺母的拧紧顶压下，左端被挤进接头体内锥孔与管子间的间隙里，使卡套的外锥面形成锥面接触密封，卡套的内刃口嵌入钢管外壁，在钢管的外壁压出一个闭口环槽起切入密封，进一步拧紧螺母，使卡套中部稍微凸起，产生弹性变形，弹性应力使卡套右端面与螺母锥面产生摩擦力，以防螺母松动，弹性变形部分可吸收液压管道中的震动，另外，卡套尾部也紧抱钢管形成一道抵触密封。
二、卡套接头密封可靠性分析
下面就单刃口卡套和双刃口渐进式卡套的密封可靠性方面作进一步分析。
卡套式管接头的正确装配也是保障接头体密封可靠性的一项重要因素。
卡套式管接头的装配注意事项：
(1)、钢管端面与轴线垂直度小于。
(2)、去端面毛刺，倒角×450。
(3)、在螺纹部分与接触锥面涂适量润滑脂。
(4)、装上卡套、螺母、并注意方向。
(5)、抓住钢管并使端面抵住接头体台阶。
(6)、画上记号，并拧紧螺母。
(7)、保证钢管不跟转，拧~转。
(8)、卸下螺母并检查卡套切入情况。
(9)、预装后再装配时，从手感到拧紧力矩突然增加，再拧
600~900。
综上所述，卡套式管接头的防漏与制造质量(特别是卡套的设计和卡套的内在质量)钢管精度，装配质量密不可分，需要制造者和使用者的良好合作。
卡套接头用途
卡套接头用途
卡套接头是一种常用的电子连接器件，主要用于连接内部或外部设备。
它的主要用途是在电路板或系统的连接中起到连接器件的作用，使得不同的电子元件得以互相通信与协作。
卡套接头具有快速、可靠、易维护等特点。
它可用于多种设备的连接，如计算机、通信设备、工业控制设备等。
在计算机领域，卡套接头被广泛应用于扩展卡的连接，如显卡、声卡、网卡等。
在通信领域，卡套接头则被用于连接模块、插件等。
在工业领域，卡套接头可用于连接传感器、执行器、开关等。
卡套接头的种类繁多，包括PCI、USB、SATA、HDMI等。
每一种
卡套接头都有其独特的功能和用途。
例如，PCI接口可用于连接内部扩展卡，USB接口则可用于连接外部设备，如鼠标、键盘、打印机等。
总之，卡套接头是一种重要的电子连接器件，它的应用范围广泛，可满足各种设备的连接需求，为现代电子技术的发展做出了重要的贡献。
- 1 -。
卡套接头原理范文
卡套接头原理范文
卡套接头是一种常见的机械连接件，常用于管道、管件、阀门和设备之间的连接。
它通过嵌套和锁紧的方式，将两个或多个管道或连接部件连接在一起，形成一个紧密的连接。
卡套接头主要通过两种原理实现：摩擦力原理和压缩原理。
1.摩擦力原理：卡套接头通过内外筒之间的摩擦力来实现紧固和密封的。
内筒通常为管道或管件的末端，外筒为套筒，套筒上有螺纹，可以通过外筒的旋转来对内筒进行固定。
套筒内部通常有垫圈或密封圈，当外筒旋转时，通过摩擦力和压力将两个筒体固定在一起。
2.压缩原理：卡套接头通过压缩力来实现紧固和密封的。
内筒通常为管道或管件的末端，外筒为套筒，套筒内部有螺纹或其他结构，利用外筒的旋转或压力来将两个筒体固定在一起。
压缩原理的卡套接头在连接时通常需要使用专用工具，如扳手、压力机等。
卡套接头的优点：
1.简单快捷：卡套接头结构简单，安装和拆卸方便快捷，不需要焊接或其他复杂操作。
2.可重复使用：卡套接头可以多次安装和拆卸，方便维护和更换。
3.耐压性能好：卡套接头由于采用嵌套和锁紧的方式，连接紧密，具有很好的耐压性能。
4.适应性强：卡套接头可以适应不同材质、不同规格的管道和连接部件，具有一定的灵活性。
5.密封性好：卡套接头通常配有密封圈或垫圈，可以有效地防止泄漏
和渗漏。
卡套接头的应用领域广泛，常见的有水处理、化工、石油、制药、食
品等行业。
例如，卡套接头可以用于连接不同材质的管道，如金属管道与
塑料管道的连接；可以用于连接不同规格的管道，如大径管道与小径管道
的连接；还可以用于连接管道和设备，如管道与阀门、管道与泵等的连接。
卡套接头原理
卡套接头原理
卡套接头是一种常见的连接器，其原理是通过两个金属套筒的互锁结构实现电气和机械连接。
卡套接头通常由两个部分组成：插头和插孔。
插头部分通常是雄性连接器，而插孔部分则是雌性连接器。
插头和插孔之间的连接是通过插头的金属套筒被插入插孔的金属套筒中并旋转锁定来实现的。
在插头和插孔的金属套筒上通常有一些凹槽或凸起，这些凹槽或凸起被称为卡槽。
当插头的金属套筒插入插孔的金属套筒时，卡槽会与插槽相互对应。
通过旋转插头，插槽与卡槽相互咬合，从而形成紧密的连接。
这种机械锁定机制能够确保插头和插孔之间的连接牢固可靠。
除了机械连接，卡套接头还能够提供电气连接。
在插头和插孔的金属套筒上分别有电极或触头，它们在插头和插孔连接在一起时能够相互接触，形成电路连接。
这样，电流就可以通过卡套接头进行传输。
卡套接头的原理简单而可靠，使其在各种电气和电子设备中得到广泛应用。
无论是家用电器，还是互联网设备，卡套接头都是必不可少的连接器之一。
它们提供了一种方便、快速和可靠的连接方式，以满足不同设备之间的连接需求。
卡套式接头(DIN2353标准)特点及安装指导
卡套式接头(DIN2353标准)特点及安装指导一)卡套式接头特点:卡套式接头通过拧紧螺母将卡套收紧在接头的24°锥面内,在卡套咬住钢管的同时形成有效的硬接触密封,卡套式接头最大特点是安装非常方便,只用扳手即可安装,采用弹性卡套密封圈技术(见图5),可进一步提高卡套式接头抗渗漏的能力:另外相对于焊接式接头不会在安装过程中由于产生氧化皮污染管路清洁度,故卡套式接头广泛适用于高低压普通管路系统,但卡套式接头要求使用精密无缝钢管,具体要求详见.如不采用精密无缝钢管,建议使用扩口式接头二) 卡套式接头安装指导(卡套式接头的正确安装非常重要!!):1)准备钢管:卡套接头所用钢管必须是精密冷拔无缝钢管,1. 将钢管垂直锯断,管端面与管轴线的垂直度允许误差为±3°,锯断后不得影响钢管锯断处圆度和直径,2. 在钢管的端口,内,外表面轻度去毛刺,允许的倒角为0.2×45°.3. 对于弯管,从直管末端到弯曲处的长度至少为螺母高度的2倍(见图1)如需弯管设备请垂询.2) 卡套预安装:为保证接头安装效果,建议用预安装接头体或其他相应预安装,设备进行预装配通过预安装接头体进行装配的过程:在螺母的螺纹上,预安装接头体的螺纹和锥面上以及卡套上涂少量油脂.不锈钢接头请使用专用润滑脂ASW 040 P2.将螺母和卡套推上钢管,并确认卡套没有装反(见图1)3.将钢管压紧在预安装接头体内,用手将螺母拧入预安装接头,再用扳手,拧紧,直到卡套抱紧钢管,这时将明显感觉到拧紧力的增加,然后用扳手继续将螺母拧紧大约11/4至11/2圈,对于?12mm以上较大规格的钢管要用加长的扳手(见图2和3)注意:在拧紧螺母时不要使钢管被带动旋转..4.检查钢管是否在卡套前端受挤后形成了一个明显突起,并已将卡套前沿包住,如已形成而且卡套在钢管上不能前后移动,只能略微转动说明预安装结束(见图4)5.为了避免在卡套收紧时,钢管收缩变形,钢管壁厚不能太薄,对于?8-?15的钢管避厚>1mm ?16-?18钢管壁厚>1.5mm,?20-?35 的钢管壁顾厚>2mm,?38-?42的钢管壁厚>2.5mm,如必须选用薄壁管,请在钢管内塞衬套,增加连接处壁厚,如需购买衬套请垂询.3) 卡套式接头在管路中的最后安装如需采用卡套密封,请先将卡套密封套在卡套上(见图5)然后将预安装过卡套的钢管插入需连接的接头体.用扳手将螺母拧在接头体上,将螺母拧至感到有阻力,然后再拧紧大约1/2圈(见图6和7).注意:卡套密封不能反复拆装使用,故一般用于最终安装和防漏的维修.。
卡套接头基本知识介绍(共33张PPT)
五、卡套接头密封原理
四分之一转演示（1）
9 6
抛光线
抛光线
四分之一转演示（2）
12 9
抛光面
四分之一转演示（3）
12 3
抛光面
四分之一转演示（4）
3 6
抛光面
四分之一转演示（5）
9 6
密封面
密封效果演示
六、在特定温度下不锈钢管耐压等级的修正
（七）阀件
名称： 用途：
针阀 （Needle Valve）
流量调节（有方向性）
名称： 用途：
单向阀 （Check Valve）
样品单向导通（有方向 性）
（八）阀件
（Q为屈服点，A、B、C、D、E为硫磷含量）
（Selective Valve）
检查螺帽和接头体连接是否紧密
4、合金结构钢（GB/T3077-1999）
用途：
此类钢多轧（锻）制成圆、方、扁型材和无缝钢管， 多用于制作机械产品中较重要和尺寸较大的零、部 件以及高压管道、容器等，此优质碳素结构钢更具
优良的综合力学性能。
、不锈钢
成分：
钢除含有（C、Si、Mn、P、S）五大元素外，主要 含有铬、镍合金元素
分类：
不锈钢 耐酸不锈钢 耐热不起皮不锈钢
用途：
耐酸不锈钢：此类钢制造的圆、板、带、丝、管等 被广泛用于化工设备、医疗器械，食品工业设备以 及家庭橱具和宾馆、饭店的装饰等 。
连接预处理柜内外管线
名称： 用途：
外螺纹卡套接头 (Male connector fitting) 连接管子和本体(容器)
（三）接头
（Selective Valve）
主要用于制造一般结构及机械结构零、部件以及建筑结构件和输送流体用管道 。
卡套式直角接头标准
卡套式直角接头标准
卡套式直角接头是一种常用于管道连接的标准零部件，它具有结构简单、安装
方便、密封性好等特点，因此在工业生产中得到了广泛的应用。
本文将对卡套式直角接头的标准进行介绍，包括其结构特点、材质要求、安装注意事项等内容。
首先，我们来看一下卡套式直角接头的结构特点。
该接头通常由两个管道和一
个卡套组成，管道的端部采用螺纹连接或焊接连接，卡套则通过螺栓将两个管道固定在一起，形成一个90度的转角。
这种结构设计使得接头具有良好的承压性能和
密封性能，能够满足工业生产中对管道连接的需求。
其次，卡套式直角接头的材质要求也是非常重要的。
由于接头在工业生产中承
担着重要的连接任务，因此其材质必须具有良好的耐压性能和耐腐蚀性能。
一般情况下，接头的材质选择应根据管道介质的特性来确定，常见的材质有碳钢、不锈钢、合金钢等，用户在选择材质时应充分考虑介质的腐蚀性和工作环境的温度、压力等因素。
此外，在安装卡套式直角接头时，也需要注意一些事项。
首先，安装前应检查
接头和管道的表面是否有损坏或污垢，必要时应进行清洁和修复。
其次，在安装过程中要保证卡套与管道的连接牢固，螺栓的紧固力要适中，以免造成接头的变形或泄漏。
最后，在接头安装完成后，应进行压力测试和密封性能检查，确保接头的安全可靠。
总的来说，卡套式直角接头作为一种常用的管道连接标准，在工业生产中具有
重要的地位。
通过本文的介绍，相信读者对该接头的结构特点、材质要求和安装注意事项有了更深入的了解，这对于正确选择和使用卡套式直角接头具有一定的指导意义。
希望本文能够对您有所帮助，谢谢阅读！。
卡套式接头DIN标准特点及安装指导
卡套式接头D I N标准特点及安装指导This manuscript was revised on November 28, 2020卡套式接头(D I N2353标准)特点及安装指导一)卡套式接头特点: 卡套式接头通过拧紧螺母将卡套收紧在接头的24°锥面内,在卡套咬住钢管的同时形成有效的硬接触密封,卡套式接头最大特点是安装非常方便,只用扳手即可安装,采用弹性卡套密封圈技术(见图5),可进一步提高卡套式接头抗渗漏的能力:另外相对于焊接式接头不会在安装过程中由于产生氧化皮污染管路清洁度,故卡套式接头广泛适用于高低压普通管路系统,但卡套式接头要求使用精密无缝钢管,具体要求详见.如不采用精密无缝钢管,建议使用扩口式接头二)卡套式接头安装指导(卡套式接头的正确安装非常重要!!):1)准备钢管:卡套接头所用钢管必须是精密冷拔无缝钢管,1.将钢管垂直锯断,管端面与管轴线的垂直度允许误差为±3°,锯断后不得影响钢管锯断处圆度和直径,2.在钢管的端口,内,外表面轻度去毛刺,允许的倒角为0.2×45°.3.对于弯管,从直管末端到弯曲处的长度至少为螺母高度的2倍(见图1)如需弯管设备请垂询.2)卡套预安装:为保证接头安装效果,建议用预安装接头体或其他相应预安装,设备进行预装配通过预安装接头体进行装配的过程: 在螺母的螺纹上,预安装接头体的螺纹和锥面上以及卡套上涂少量油脂.不锈钢接头请使用专用润滑脂ASW040P2.将螺母和卡套推上钢管,并确认卡套没有装反(见图1)3.将钢管压紧在预安装接头体内,用手将螺母拧入预安装接头,再用扳手,拧紧,直到卡套抱紧钢管,这时将明显感觉到拧紧力的增加,然后用扳手继续将螺母拧紧大约11/4至11/2圈,对于Φ12mm以上较大规格的钢管要用加长的扳手(见图2和3)注意:在拧紧螺母时不要使钢管被带动旋转..4.检查钢管是否在卡套前端受挤后形成了一个明显突起,并已将卡套前沿包住,如已形成而且卡套在钢管上不能前后移动,只能略微转动说明预安装结束(见图4)5.为了避免在卡套收紧时,钢管收缩变形,钢管壁厚不能太薄,对于Φ8-Φ15的钢管避厚>1mmΦ16-Φ18钢管壁厚>1.5mm,Φ20-Φ35的钢管壁顾厚>2mm,Φ38-Φ42的钢管壁厚>2.5mm,如必须选用薄壁管,请在钢管内塞衬套,增加连接处壁厚,如需购买衬套请垂询.3)卡套式接头在管路中的最后安装如需采用卡套密封,请先将卡套密封套在卡套上(见图5)然后将预安装过卡套的钢管插入需连接的接头体.用扳手将螺母拧在接头体上,将螺母拧至感到有阻力,然后再拧紧大约1/2圈(见图6和7).注意:卡套密封不能反复拆装使用,故一般用于最终安装和防漏的维修.。
一般卡套式接头的介绍和双卡套式接头的安装指导书
卡套式管接头的介绍一．单卡套式卡套接头单卡套式卡套管接头由三部分组成：接头体、卡套、螺母。
当卡套和螺母套在钢管上插入接头体后，旋紧螺母时，卡套前端外侧与接头体锥面贴合，内刃均匀地咬入无缝钢管，形成有效密封。
见（图 1）二、双卡套式卡套接头1．结构图（图2）2．双卡套的机械式抓紧设计优点：双卡套将密封功能和对卡套管的抓紧功能分开，每个卡套都针对其相应的功能进行了优化。
前卡套用于形成密封： ■ 与接头本体之间的密封 ■ 卡套管外径的密封。
旋转螺母时，后卡套将： ■ 沿轴向推进前卡套 ■ 沿径向施加一个有效的卡套管抓紧。
3．使用该产品的优点：■ 极佳的气体密封和卡套管抓紧作用 ■ 易于进行正确的安装■ 极好的抗振动疲劳性能和卡套管支撑图24、双卡套接头与不锈钢管的装配4.1保证所有零部件的清洁，在整个装配过程中不受污染。
4.2．管子的处理：4.2.1 管子表面插入卡套接头的部分要光滑完好，避免出现划伤等缺陷。
4.2.2 管子的端面要垂直于管的轴线，管口无毛刺。
4.2.3 管子如要弯曲，管端要预留一定的长度，见图 3 L值，要遵照接头的生产商给出的建议值，一般情况下，L的长度不小于3倍螺母的长度，否则会影响管子的插入和密封。
4.3安装小于1英寸或都25毫米管内径的卡套管接头的安装4.3.1第一步拿到卡套接头后，用手指轻轻地松开卡套接头螺母1/4圈。
（注意：最好不要拧下螺母）如不小心拧下后，装配时必须确保接头内的前，后卡套不缺少，并且处于正确的位置。
具体参考图44.3.3. 第二步，拿管子插到卡套接头里，注意一定要把管子插到底一直顶到卡套接头内壁的管肩上，具体参考图5用手指旋紧螺母，等指旋不动后就可以了。
4.3.3. 第三步：在卡套螺母的6点位置做一标记。
图6图3图4图5 图64.3.4.第四步：用扳手固定接头本体，旋转卡套螺母一又四分之一转，这时所做标记旋转540度，至9点钟位置。
图7 图8如果是小尺寸的卡套管内径，如1/16英寸，1/8英寸，3/16英寸，2毫米，3毫米和4毫米，只要转四分之三圈（见图9）到图7的3点位置就可以了,安装尺寸大于1in.或者25mm 的世伟洛克（swagelok ）卡套管接头时请遵循本规范。
卡套接头标准
卡套接头标准卡套接头是一种常见的管道连接方式，用于连接管道系统中的不同部分，具有承压能力强、安装方便、密封性好等优点。
为了保证卡套接头的连接质量和安全性，制定了相应的标准，下面将对卡套接头标准进行详细介绍。
一、卡套接头的分类。
根据不同的连接方式和结构形式，卡套接头可以分为多种类型，主要包括法兰式卡套接头、螺纹式卡套接头、插焊式卡套接头等。
不同类型的卡套接头适用于不同的管道系统，具有各自特点和适用范围。
二、卡套接头的标准。
1. 材质标准，卡套接头的制造材料应符合相关标准要求，常见的材质有碳钢、不锈钢、合金钢等，其材质应具有良好的耐腐蚀性能和机械性能。
2. 尺寸标准，卡套接头的尺寸应符合国家标准或行业标准的规定，包括直径、壁厚、长度等方面的尺寸要求，以确保连接的准确性和稳固性。
3. 工艺标准，卡套接头的制造工艺应符合相关标准要求，包括成型、加工、热处理、表面处理等工艺环节，以保证产品质量和性能稳定。
4. 检测标准，卡套接头在生产制造过程中需要进行严格的检测，包括外观检查、尺寸检测、材质分析、压力测试等，以确保产品符合标准要求。
5. 标识标准，卡套接头应在产品上标注相关的标识信息，包括产品型号、材质、尺寸、标准编号等，以便于用户正确选择和使用。
三、卡套接头的应用范围。
卡套接头广泛应用于石油化工、电力、冶金、船舶、造纸、食品等行业的管道系统中，用于连接管道、阀门、泵等设备，具有重要的连接作用。
四、卡套接头的安装和维护。
在安装卡套接头时，应按照相关标准和要求进行操作，包括清洁管道、检查接头尺寸、涂抹密封剂等步骤，以确保连接的牢固和密封性。
在使用过程中，需要定期对卡套接头进行检查和维护，包括检查密封性能、防腐蚀处理、紧固螺栓等，及时发现并处理问题，以确保管道系统的安全运行。
五、卡套接头的质量保证。
作为管道连接的重要部件，卡套接头的质量直接关系到整个管道系统的安全性和稳定性，因此在选择和购买时应选择具有生产许可证和质量认证的正规厂家，确保产品符合标准要求。
详解卡套接头
这里介绍的单卡套接头有两个体系,一类又称为24度压缩式管接头,常用于液压管道系统，设计制造标准包括DIN2353/ISO8434-1，JIS B2351，SAE J514。
另一类通常由仪表管接头的生产商提供，没有统一的制造标准，如CPI接头，ONE-LOK接头等。
常用的单卡套接头有单刃口卡套接头和双刃口卡套接头之分。
一.单刃口卡套接头结构如下：单刃口卡套接头的动作原理：管子插入接头并保证与接头底部（2）接触，卡套右端在螺母的拧紧顶压下，左端被挤进接头体内锥孔与管子间的间隙里，使卡套的外锥面形成锥面接触密封，卡套的内刃口（1）嵌入钢管外壁，在钢管的外壁压出一个闭口环形槽和一个环形凸起（4），形成密封；进一步拧紧螺母，使卡套中部稍微凸起，产生弹性变形，弹性应力使卡套右端面与螺母锥面产生摩擦力，以防螺母松动，弹性变形部分可吸收液压管道中的震动，另外，卡套尾部（3）也紧抱钢管形成一道抵触密封。
二.双刃口卡套接头结构如下：双刃口卡套接头用两个刃口卡套，即一个切入刃口（1）和一个止动刃口（2），止动刃口不仅形成了第二道密封，而且可防止切入刃口咬伤管子，从而提高了接头的耐振能力、抗脱拔能力。
卡套密封多为金属对金属的密封形式，为了提高卡套接头的密封性和重复安装性，现在有了带有弹性密封圈的卡套，见下图。
以弹性密封取代传统卡套接头采用的硬密封方式，密封效果更加理想，复装性更佳。
双卡套接头发布日期：[2010-3-28 7:14:30] 点击数：[163]双卡套接头,也叫双卡套管接头,双卡套终端接头,采用双卡环密封结构,双卡套更有利于跟钢管的密封主要规格有,3MM,4MM,6MM,8MM,10MM,12MM,14MM,16MM,18MM,22MM,25MM,28MM,30MM材质主要用:SS304,SS316,黄铜主要标准有:GB/T3733.1-1983,GB/T3734.1-1983,GB/T3736.1-1983,GB/T3738.1-1983,GB/T3740.1-1983,GB/T3741.1-1983,GB/T3743.1-1983,GB/ T3745.1-1983,GB/T3746.1-1983,GB/T3747.1-1983,GB/T3748.1-1983,GB/T3749.1-1983,GB/T3751.1-1983,GB/T3753.1-1983,GB/T3754.1-1983,GB/T3755.1-1983,GB/T3757.1-1983,卡套接头概述卡套式管接头由四部分组成：接头体、前卡套、后卡套、螺母。
卡套接头用途
卡套接头用途卡套接头用途卡套接头是连接电缆和设备的一种重要组成部分，广泛应用于电力、石油化工、交通、通讯等领域。
根据不同的应用需求，卡套接头可分为几种类型。
一、防爆卡套接头防爆卡套接头适用于易燃易爆场所，如石油化工、矿山等。
这种卡套接头在外观和结构上都增加了防爆设计，确保在高温、高压等恶劣环境下，能够安全可靠地传输电力信号。
防爆卡套接头经过特殊处理，具有承受爆炸的能力，保证了现场人员和设备的安全。
二、水下卡套接头水下卡套接头，是在水中使用的电缆连接器，适用于水上工程、海底电缆布线等场合。
水下卡套接头主要包括防水圈、接头壳体、接触件、密封套等组件。
应用水下卡套接头，电缆连接可实现在水下完成，无需将电缆提起，极大方便了水下施工的作业。
三、普通卡套接头普通卡套接头广泛应用于电力、交通、通讯等领域，是一种常见的电缆连接器。
其特点是连接结构简单，安装方便，连接密封性好，可以有效地保护电缆接口不受外界环境的影响。
相比传统的电缆连接方式，普通卡套接头能够快速接通和断开电缆，提高了施工效率，在工业生产、航空航天、机器人等领域拥有广泛的应用。
四、大口径卡套接头大口径卡套接头适用于大型工程项目，如桥梁、隧道、高速公路、城市地铁等，这些项目在施工过程中需要大量的电缆连接。
大口径卡套接头可以连接多根电缆，具有高承载能力和高加密等特点。
大口径卡套接头不仅可以保证电缆的正常运行，而且还可以大大节省施工费用和时间，提高了工程施工效率。
综上所述，卡套接头的不同类型各有特点，应用于不同领域，满足了不同场合的需要。
随着技术的不断进步和应用领域的扩大，卡套接头的应用范围也将不断拓展。
我们相信，在未来的发展中，卡套接头将为更多领域的设备、工程提供更加便捷高效的连接经验。
卡套式管接头原理
卡套式管接头原理一、引言卡套式管接头是一种常用的管道连接件，其原理是通过卡套将两根管道连接在一起，实现流体的传输。
本文将从卡套式管接头的结构、工作原理和应用领域等方面进行介绍。
二、卡套式管接头的结构卡套式管接头一般由两部分组成：卡套和管道。
卡套通常由金属材料制成，具有一定的弹性，能够承受一定的压力。
管道可以是金属管道或塑料管道，根据具体的应用场景选择合适的材料。
三、卡套式管接头的工作原理卡套式管接头的工作原理是通过卡套的弹性变形将两根管道连接在一起。
当两根管道插入卡套时，卡套会受到外力的作用发生弹性变形，将两根管道固定在一起。
同时，卡套的弹性也能够起到密封的作用，防止流体泄漏。
四、卡套式管接头的应用领域卡套式管接头广泛应用于工业领域的管道连接。
例如，石油化工、电力、冶金等行业的管道系统中常常使用卡套式管接头。
此外，在建筑、给排水等领域也有卡套式管接头的应用。
五、卡套式管接头的优点卡套式管接头具有以下优点：1. 安装简便：卡套式管接头的安装非常简单，只需要将管道插入卡套即可完成连接。
2. 可拆卸：卡套式管接头可以根据需要随时拆卸，方便维护和更换。
3. 弹性密封：卡套的弹性能够确保管道连接处的密封性，防止流体泄漏。
4. 承压能力强：卡套式管接头能够承受一定的压力，保证管道连接的安全性。
六、卡套式管接头的注意事项在使用卡套式管接头时，需要注意以下事项：1. 选择合适的材料：根据具体的工作环境和介质选择合适的材料，以保证管道连接的稳定性和密封性。
2. 定期检查：定期检查卡套式管接头的状态，发现问题及时维修或更换，以避免漏水和安全事故的发生。
3. 避免超负荷使用：使用时要避免超负荷使用，以免造成卡套变形或断裂。
七、总结卡套式管接头作为一种常用的管道连接件，在工业和建筑领域有着广泛的应用。
其简单的结构和可靠的工作原理使得卡套式管接头成为一种理想的管道连接方式。
通过合理的选择和使用，可以确保管道连接的安全性和密封性，提高工作效率和生产质量。
卡套式管接头介绍
卡套式管接头介绍 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】卡套式管接头1、卡套式管接头用途：卡套式管接头适用于油、气、水为介质的管路系统。
适用压力范围：（G）25Mpa，（J）40Mpa。
2、卡套式管接头特点：卡套式管接头具有结构先进、性能良好、使用方便、不用焊接、不必将配管扩口，等一系列优点。
因此，卡套式接头已广泛应用于各类机械的液压、气动系统中，但卡套式管接头的卡套制造精度较高，由于工艺复杂，不宜零星或小批制造，需专业生产。
3、卡套式管接头结构与工作原理：卡套式管接头主要包括三部分：（1）具有24°锥孔的接头体。
（2）带有尖锐内刃的卡套（3）起压紧作用的螺母。
旋紧螺母时，卡套在压力下被推进24°锥孔。
并随之下而变形，使卡套与接头体内锥面形成球面接触密封。
同时卡套在内刃口嵌入管子的外壁，在外壁上压出一个环形的闭口缘边，从而起到可靠的密封作用，卡套中部稍有拱形凸起，具有一定弹性，有利于密封和防止螺母松动，卡套尾部也径向收缩而抱住管子。
参见下图。
卡套式管接头采用公制细牙螺纹或锥螺纹与机件连接，且要采用密封垫圈，当中压级时推荐用密封垫圈（JB1002-77），高压时推荐用组合密封垫圈（JB982-77）或密封垫圈（JB1002-77）。
4、卡套式管接头品种和产品代号：卡套式管接头共有29种品种，配用外径4m/m至42m/m17种无缝钢管或铜管，共计有1364种产品，详见目录。
产品代号含义：5、订货须知：（1）用户根据GB标准或JB标准或有关规格参数从目录中查到KT※-※，依照相应页码可知所需产品代号及该产品的有关技术数据。
（2）按GB标准生产的卡套式管接头接头体材料为35铸钢。
本厂还生产H62铜材料的各种卡套式管接头。
其外形尺寸与GB标准相同，工作压力≤16Mpa，用户采用订货时在产品代号后加注“铜”字，例KT7-9铜，即为用H62铜作材料的Do=20的卡套式三通管接头。
卡套式管接头介绍
卡套式管接头1、卡套式管接头用途：卡套式管接头适用于油、气、水为介质的管路系统。
适用压力范围：（G）25Mpa，（J）40Mpa。
2、卡套式管接头特点：卡套式管接头具有结构先进、性能良好、使用方便、不用焊接、不必将配管扩口，等一系列优点。
因此，卡套式接头已广泛应用于各类机械的液压、气动系统中，但卡套式管接头的卡套制造精度较高，由于工艺复杂，不宜零星或小批制造，需专业生产。
3、卡套式管接头结构与工作原理：卡套式管接头主要包括三部分：（1）具有24°锥孔的接头体。
（2）带有尖锐内刃的卡套（3）起压紧作用的螺母。
旋紧螺母时，卡套在压力下被推进24°锥孔。
并随之下而变形，使卡套与接头体内锥面形成球面接触密封。
同时卡套在内刃口嵌入管子的外壁，在外壁上压出一个环形的闭口缘边，从而起到可靠的密封作用，卡套中部稍有拱形凸起，具有一定弹性，有利于密封和防止螺母松动，卡套尾部也径向收缩而抱住管子。
参见下图。
卡套式管接头采用公制细牙螺纹或锥螺纹与机件连接，且要采用密封垫1-也台垫圈片接头3-卡营牛螺母"配管圈，当中压级时推荐用密封垫圈（JB1002-77），高压时推荐用组合密封垫圈（JB982-77）或密封垫圈（JB1002-77）。
4、卡套式管接头品种和产品代号：卡套式管接头共有29种品种，配用外径4m/m 至42m/m17种无缝钢管或铜管，共计有1364种产品，详见目录。
产品代号含义：-_2解释：m-g 公称压力强,口『20的卡套式三逋管接头面粽推标记：雀接头熨0比3745.1-&5⑪标注标记：驾掇头工?口JB 1948-775、订货须知：（1）用户根据GB 标准或JB 标准或有关规格参数从目录中查到KT ※-※，依照相应页码可知所需产品代号及该产品的有关技术数据。
（2）按GB标准生产的卡套式管接头接头体材料为35铸钢。
本厂还生产H62铜材料的各种卡套式管接头。
其外形尺寸与GB 标准相同，工作压力<16Mpa ，用户采用订货时在产品代号后加注“铜”字，例KT7-9铜，即为用H62铜作材料的Do=20的卡套式三通管接头。
卡套式管接头结构原理
卡套式管接头结构原理
卡套式管接头是一种常用于管道连接的结构，它由管道和卡套两部分组成。
卡套通常由两个半圆形零件组成，分别位于管道的外部和内部。
管道外部的半圆形卡套与管道内部的半圆形卡套通过螺纹、法兰或其他连接方式固定在一起。
卡套式管接头的结构原理是通过卡套的外部和内部半圆形零件之间的压力，将两根管道连接在一起。
当管道插入卡套时，卡套的内部半圆形零件会与管道的外部表面形成紧密的接触，产生压力。
同时，卡套的外部半圆形零件会与管道的内部表面形成压力。
这样，管道就被夹在了两个卡套之间，实现了稳固的连接。
卡套式管接头结构原理的优点是安装方便，不需要使用焊接或螺纹连接等复杂的工艺。
同时，由于卡套能够形成紧密的密封，卡套式管接头具有较好的密封性能，能够防止液体或气体泄漏。
此外，卡套式管接头还具有一定的调节能力，可以在一定范围内适应管道的变形或扩张。
总之，卡套式管接头是一种简单、方便、可靠的管道连接方式，它通过卡套的内外压力将管道夹紧，实现稳固的连接，并具有良好的密封性能和一定的调节能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
这里介绍的单卡套接头有两个体系,一类又称为24度压缩式管接头,常用于液压管道系统，设计制造标准包括DIN2353/ISO8434-1，JIS B2351，SAE J514。
另一类通常由仪表管接头的生产商提供，没有统一的制造标准，如CPI接头，ONE-LOK接头等。
常用的单卡套接头有单刃口卡套接头和双刃口卡套接头之分。
一.单刃口卡套接头结构如下：单刃口卡套接头的动作原理：管子插入接头并保证与接头底部（2）接触，卡套右端在螺母的拧紧顶压下，左端被挤进接头体内锥孔与管子间的间隙里，使卡套的外锥面形成锥面接触密封，卡套的内刃口（1）嵌入钢管外壁，在钢管的外壁压出一个闭口环形槽和一个环形凸起（4），形成密封；进一步拧紧螺母，使卡套中部稍微凸起，产生弹性变形，弹性应力使卡套右端面与螺母锥面产生摩擦力，以防螺母松动，弹性变形部分可吸收液压管道中的震动，另外，卡套尾部（3）也紧抱钢管形成一道抵触密封。
二.双刃口卡套接头结构如下：双刃口卡套接头用两个刃口卡套，即一个切入刃口（1）和一个止动刃口（2），止动刃口不仅形成了第二道密封，而且可防止切入刃口咬伤管子，从而提高了接头的耐振能力、抗脱拔能力。
卡套密封多为金属对金属的密封形式，为了提高卡套接头的密封性和重复安装性，现在有了带有弹性密封圈的卡套，见下图。
以弹性密封取代传统卡套接头采用的硬密封方式，密封效果更加理想，复装性更佳。
双卡套接头发布日期：[2010-3-28 7:14:30] 点击数：[163]双卡套接头,也叫双卡套管接头,双卡套终端接头,采用双卡环密封结构,双卡套更有利于跟钢管的密封主要规格有,3MM,4MM,6MM,8MM,10MM,12MM,14MM,16MM,18MM,22MM,25MM,28MM,30MM材质主要用:SS304,SS316,黄铜主要标准有:GB/T3733.1-1983,GB/T3734.1-1983,GB/T3736.1-1983,GB/T3738.1-1983,GB/T3740.1-1983,GB/T3741.1-1983,GB/T3743.1-1983,GB/ T3745.1-1983,GB/T3746.1-1983,GB/T3747.1-1983,GB/T3748.1-1983,GB/T3749.1-1983,GB/T3751.1-1983,GB/T3753.1-1983,GB/T3754.1-1983,GB/T3755.1-1983,GB/T3757.1-1983,卡套接头概述卡套式管接头由四部分组成：接头体、前卡套、后卡套、螺母。
当卡套和螺母套在钢管上插入接头体后，旋紧螺母时，卡套前端外侧与接头体锥面贴合，内刃均匀地咬入无缝钢管，形成有效密封。
卡套接头的装配● 安装1 锯下合适长度的无缝钢管，去除端口处毛刺。
管子端面要与轴线垂直，角度公差不大于0.5°。
如果管子需要折弯，则从管子端面至弯曲部位的直线段长度不能少于三倍螺母长度。
2 把螺母和卡套套在无缝钢管上。
注意螺母和卡套的方向，不要装反了。
3 在预装配接头体螺纹和卡套上涂上润滑油，把管子插入接头体，（管子一定要插到底）用手旋紧螺母。
4 拧紧螺母直至卡套卡住管子，这个转折点可以通过拧紧力矩的增加感觉到(压力点)。
5 达到压力点后，再将压紧螺母拧紧1/2圈。
6 将预装配接头体拆下，检查卡套刃边的嵌入情况，可见的突起带必须填满卡套端面的空间。
卡套可以稍旋转，但不能轴向推移。
7 最终安装，将实际安装中的接头体的螺纹涂上润滑油、压紧螺母与之配合拧至可感觉到的拧紧力增加为止.接着再拧紧1/2圈安装完毕。
● 重复安装所有的卡套接头都可以多次重装，但要保证零件无损坏且清洁。
1 把管子插入接头体直至卡套贴紧接头体内锥面，用手拧紧螺母。
2 用扳手拧紧螺母，直至拧紧力矩急剧增大，再拧紧1/4至1/2圈即可。
● 检查可拆下管子检查装配是否合乎要求：卡套端部的管子上应该有均匀的轻微凸起。
卡套不能前后滑动，但允许有轻微转动。
● 泄漏原因1 管子没插到底。
2 螺母没有拧紧。
3 管子外表刮伤或管子不圆。
4 管子太硬。
卡套接头使用注意事项发布日期：[2010-3-28 7:14:39] 点击数：[202]卡套式管接头具有结构简单、使用方便和不用焊接等优点。
但在中高压液压系统中，若操作不当往往会造成泄漏，影响其推广使用。
笔者经过多年的实践总结了一些经验，取得了较好的效果。
如附图所示，卡套式管接头主要由具有24度锥形孔的接头体1、带尖锐内刃的卡套2和起压紧作用的压紧螺母3三部分组成。
旋紧螺母3时，卡套2被推进24度的锥孔中并随之变形，使卡套与接头体内锥面形成球面接触密封；同时，卡套的内刃口嵌入钢管4的外壁，在外壁上压出一个环行凹槽，从而起到可靠密封的作用。
钢管最好选择消除应力退火的20#精拔管，这样有利于卡套内刃嵌入钢管外表面，起到可靠密封作用。
（1）预装①卡套式管接头的预装是最重要的环节，直接影响到密封的可靠性。
一般需要专用的预装器。
管径小的接头可以在台钳上进行预装。
具体做法是，用一个接头体作为母体，将螺母、卡套压紧到管子上即可。
主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等型式。
笔者发现，即使是同一厂家的同一批货，这几种接头体上锥形孔的深度往往不相同，结果就造成了泄漏，而此问题往往被忽视。
正确的做法应该是，管子一端用什么样的接头体连接，对应的连接端则用相同类型的接头预装，这样能最大限度地避免出现泄漏问题。
②管子端面应平齐。
管子锯断后应在砂轮等工具上打磨平齐，并且去除毛刺，清洗并用高压空气吹净后再用。
③预装时，应尽量保持管子与接头体的同轴度，若管子偏斜过大也会造成密封失效。
④预装力不宜太大。
应使卡套的的内刃刚好嵌入管子外壁，卡套不应有明显变形。
在进行管路连接时，再按规定的拧紧力装配。
φ6-10mm卡套的拧紧力为64-115N、φ16mmr 259N、φ18mm的为450N。
如果在预装时卡套变形严重，会失去密封作用。
（2）禁止加入密封胶等填料。
有人为了取得更好密封效果，在卡套上涂上密封胶，结果密封胶被冲入液压系统中，造成液压元件阻尼孔堵塞等故障。
（3）连接管路时，应使管子有足够的变形余量，避免使管子受到拉伸应力。
（4）连接管路时，应避免使其受到侧向力，侧向力过大会造成密封不严。
（5）连接管路时，应一次性紧好，避免多次拆卸，否则也会使密封性能变差。
双卡套管接头(two ferrule tube fitting)发布日期：[2010-3-28 7:42:22] 点击数：[142]双卡套管接头(two ferrule tube fitting)是由美国人佛瑞德A.雷能在1947年发明的。
对比于螺纹、扩孔、单卡套等接头形式，双卡套管接头是一种兼顾密封及安全的小口径管道连接件。
一个优良的双卡套管接头可以做到：● 承受高达管子爆破的压力而不泄漏。
●可用于真空及高压液体系统。
●可在低温状态下工作保证密封。
●在管子的最高额定温度下持久的密封。
●可重复拆装且保证密封。
双卡套管接头的这些性能使其广泛地应用于仪器仪表、石油化工、电力、气体等行业。
一．双卡套管接头的结构:二．双卡套管接头的安装步骤：第一步：将管子插入接头，确保管子端部达到接头底部，并用手指拧紧卡套螺母。
第二步：在卡套螺母的6点位置做一标记。
第三步：用扳手固定接头本体，旋转卡套螺母一又四分之一转，这时所做标记旋转540度，至9点钟位置。
三．双卡套管接头的工作原理：在卡套螺母拧紧一又四分之一转的过程中，接头内部依次完成下面设计好的动作。
1．通过螺纹机械式推进，卡套螺母向前运动推动后卡套向前，同时后卡套推动前卡套向前运动。
2．接头本体的尖端向内挤压前卡套。
3．前卡套消除它的内径与管子外径间的公差。
4．随着后卡套的推进，前卡套向前向内动作，后端抬起，与接头本体斜面形成密封。
5．随着管子更大的变形和本体斜面与前卡套接触面的增大，更大的阻力迫使后卡套向内动作，从而在管子上形成第二道牢固的支撑。
6．在卡套螺母拧紧一又四分之一转，它前进了1/16inch（1.52mm），接头完成了密封，抱紧管子的作用。
什么是卡套接头发布日期：[2010-3-28 7:46:07] 点击数：[73]卡套接头概述卡套式管接头由三部分组成：接头体、卡套、螺母。
当卡套和螺母套在钢管上插入接头体后，旋紧螺母时，卡套前端外侧与接头体锥面贴合，内刃均匀地咬入无缝钢管，形成有效密封。
见上图！24°锥的W型柱端按DIN 3861标准。
卡套采用双刃卡套。
通常情况接头体和螺母表面镀锌处理。
接头适用的工作压力最高可达63MPa，无缝钢管外径最大为42mm。
卡套接头的装配●安装1 锯下合适长度的无缝钢管，去除端口处毛刺。
管子端面要与轴线垂直，角度公差不大于0.5°。
如果管子需要折弯，则从管子端面至弯曲部位的直线段长度不能少于三倍螺母长度。
2 把螺母和卡套套在无缝钢管上。
注意螺母和卡套的方向，不要装反了。
3 在预装配接头体螺纹和卡套上涂上润滑油，把管子插入接头体，（管子一定要插到底）用手旋紧螺母。
4 拧紧螺母直至卡套卡住管子，这个转折点可以通过拧紧力矩的增加感觉到(压力点)。
5 达到压力点后，再将压紧螺母拧紧1/2圈。
6 将预装配接头体拆下，检查卡套刃边的嵌入情况，可见的突起带必须填满卡套端面的空间。
卡套可以稍旋转，但不能轴向推移。
7 最终安装，将实际安装中的接头体的螺纹涂上润滑油、压紧螺母与之配合拧至可感觉到的拧紧力增加为止.接着再拧紧1/2圈安装完毕。
●重复安装所有的卡套接头都可以多次重装，但要保证零件无损坏且清洁。
1 把管子插入接头体直至卡套贴紧接头体内锥面，用手拧紧螺母。
2 用扳手拧紧螺母，直至拧紧力矩急剧增大，再拧紧1/4至1/2圈即可。
●检查可拆下管子检查装配是否合乎要求：卡套端部的管子上应该有均匀的轻微凸起。
卡套不能前后滑动，但允许有轻微转动。
●泄漏原因1 管子没插到底。
2 螺母没有拧紧。
3 管子外表刮伤或管子不圆。
4 管子太硬。
如何保证卡套接头安装不渗漏发布日期：[2010-3-28 7:44:37] 点击数：[92]最近有朋友留言给我说他们以前买的卡套接头有渗漏现象，现在我们分析这些现象情况，并提出解决方法供大家参考：卡套渗漏的原因：一、管口没有剪平；二、螺母没有拧紧；三、C卡断裂；四、管比卡套要小一些，虽然是同规格，可是，实际中有些管要比卡套小一些。
购买时，最好是购买同一品牌的卡套与管.(像我们易得福品牌就很不错，不会出现这样的情况，在出厂之前我们都会做好检验的，不合格的产品绝对不会出厂的。
)安装时，注意要把管口剪平，套上螺母与C卡后用整圆器整圆管口，管在插到底位，拧紧螺母即可。
