国内常用钢法兰标准(GB、JB、HG、SH等)
国际法兰标准我国法兰标准
国际法兰标准我国法兰标准发布日期：[07-09-25 10:18:59] 点击次数：[ ]法兰连接或法兰接头，是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可折连接，管道法兰系指管道装置中配管用的法兰，用在设备上系指设备的进出口法兰。
2 、国际上管法兰标准的几个体系1 ）欧洲法兰体系：德国 DIN （包括苏联）a 、公称压力： 0.1, 0.25, 0.6, 1.0, 1.6, 2.5, 4.0,6.4, 10.0, 16.0, 25.0, 32.0, 40.0, Mpab 、公算通径： 15~600mmc 、法兰的结构型式：平焊板式、平焊环松套式、卷边松套式、对焊卷边松套式、对焊环松套式、对焊式、带颈螺纹连接式、整体式及法兰盖d 、法兰密封面有：平面、凹面、凹凸面、榫槽面、橡胶环连接面、透镜面及膜片焊接面e 、苏联于 1980 年发布的 OCT 管法兰同录标准与德国DIN 标准相似，不再追述2 ）美洲法兰体系：美国 ANSI B16.5 《钢制管法兰及法兰管件》a 、公称压力： 150psi （ 2.0Mpa ）， 300psi（ 5.0Mpa ）， 400psi （ 6.8Mpa ）， 600psi（ 10.0Mpa ）， 900psi （ 15.0Mpa ）， 1500psi （ 25.0Mpa ）， 2500psi （ 42.0Mpa ），b 、公算通径： 6~4000mmc 、法兰的结构型式：条焊、承插焊、螺纹连接、松套、对焊及法兰盖d 、法兰密封面：凹面、凹凸面、榫槽面、金属环连接面3 ）日本 JIS 管法兰：在石油化工装置中一般仅用于公用工程，在国际上影响较小，在国际上没有形成独立体系。
3 、我国钢制管法兰国家标准体系 GB1 ）公称压力： 0.25Mpa~42.0Mpaa 、系列 1 ： PN1.0, PN1.6, PN2.0, PN5.0, PN10.0, PN15.0, PN25.0, PN42 （主系列）b 、系列 2 ： PN0.25, PN0.6, PN2.5, PN4.0其中 PN0.25 ， PN0.6 ， PN1.0 ， PN1.6 ， PN2.5 ，PN4.0 共 6 个等级的法兰尺寸系属于以德国法兰为代表的欧洲法兰体系，其余为美国法兰为代表的美洲法兰体系。
国内常用钢法兰标准(GB、JB、HG、SH等)
国内常用钢法兰标准(国标GB,机标JB,化工HG,石化SH等) 1、国标法兰GB/T 9112—2000 钢制管法兰类型与参数GB/T 9113.1—2000 平面、突面整体钢制管法兰GB/T 9113.2—2000 凹凸面整体钢制管法兰GB/T 9113.3—2000 榫槽面整体钢制管法兰GB/T 9113.4—2000 环连接面整体钢制管法兰GB/T 9114—2000 突面带颈螺纹钢制管法兰GB/T 9115.1—2000 平面、突面对焊钢制管法兰GB/T 9115.2—2000 凹凸面对焊钢制管法兰GB/T 9115.3—2000 榫槽面对焊钢制管法兰GB/T 9115.4—2000 环连接面对焊钢制管法兰GB/T 91l6.l一2000 平面、突面带颈平焊钢制管法兰GB/T 9116.2—2000 凹凸面带颈平焊钢制管法兰GB/T 9116.3—2000 榫槽面带颈平焊钢制管法兰GB/T 9116.4—2000 环连接面带颈平焊钢制管法兰GB/T 9117.1—2000 突面带颈承插焊钢制管法兰GB/T 9117.2—2000 凹凸面带颈承插焊钢制管法兰GB/T 9117.3—2000 榫槽面带颈承插焊钢制管法兰GB/T 9117.4—2000 环连接面带颈承插焊钢制管法兰GB/T 9118.1—2000 突面对焊环带颈松套钢制管法兰GB/T 9118.2—2000 环连接面对焊环带颈松套钢制管法兰GB/T 9119—2000 平面、突面板式平焊钢制管法兰GB/T 9120.1—2000 突面对焊环板式松套钢制管法兰GB/T 9120.2—2000 凹凸面对焊环板式松套钢制管法兰GB/T 9120.3—2000 榫槽面对焊环板式松套钢制管法兰GB/T 9121.1—2000 突面平焊环板式松套钢制管法兰GB/T 9121.2—2000 凹凸面平焊环板式松套钢制管法兰GB/T 9121.3—2000 榫槽面平焊环板式松套钢制管法兰GB/T 9122—2000 翻边环板式松套钢制管法兰GB/T 9123.1—2000 平面、突面钢制管法兰盖GB/T 9123.2—2000 凹凸面钢制管法兰盖GB/T 9123.3—2000 榫槽面钢制管法兰盖GB/T 9123.4—2000 环连接面钢制管法兰盖GB/T 9124—2000 钢制管法兰 技术条件船用法兰CB/T4194-2011 船用法兰 类型CB/T4196-2011 船用法兰 连接尺寸和密封面GB/T 2501-89/2010 船用法兰连接尺寸和密封面GB/T 2506-2005 船用搭焊钢法兰GB/T11693-89/94/08 船用法兰焊接单面座板GB/T11694-89/94 船用法兰焊接双面座板CB/T3766-96 船舶行业-排气管钢法兰及垫片GB/T4450-95 船用盲板钢法兰GB10745-89 船用法兰类型(四进位)GB10746-89 船用对焊钢法兰(四进位)GB10747-89 船用对焊钢环松套钢法兰(四进位)GB10748-89 船用对焊铜环松套钢法兰(四进位)GB10749-89 船用铜管折边松套钢法兰(四进位)GB10750-89 船用扁圆形铸铁和铸钢法兰(四进位) GB10751-89 船用扁圆形焊接钢法兰(四进位)外贸CBM1012-81 船用搭焊钢法兰 JIS B2221-1976外贸CBM1013-81 船用搭焊钢法兰 JIS B2222-1976外贸CBM1014-81 船用搭焊钢法兰 JIS B2223-1976外贸CBM1015-81 船用搭焊钢法兰 JIS B2224-1976外贸CBM1016-81 船用搭焊钢法兰 JIS B2225-1976外贸CBM1017-81 船用对焊钢法兰 JIS B2233-1976外贸CBM1018-81 船用对焊钢法兰 JIS B2216-1976外贸CBM1019-81 船用对焊钢法兰 JIS B2217-1976 GB568~569-65、GB573~582-65、2、机械部法兰JB/T 74—1994 管路法兰 技术条件JB/T 75—1994 管路法兰 类型JB/T 79.1—1994 凸面整体铸钢管法兰JB/T 79.2—1994 凹凸面整体铸钢管法兰JB/T 79.3—1994 榫槽面整体铸钢管法兰JB/T 79.4—1994 环连接面整体铸钢管法兰JB/T 81—1994 凸面板式平焊钢制管法兰JB/T 82.1—1994 凸面对焊钢制管法兰JB/T 82.2—1994 凹凸面对焊钢制管法兰JB/T 82.3—1994 榫槽面对焊钢制管法兰JB/T 82.4—1994 环连接面对焊钢制管法兰JB/T 83—1994 平焊环板式松套钢制管法兰JB/T 84—1994 凹凸面对焊环板式松套钢制管法兰JB/T 85—1994 翻边板式松套钢制管法兰JB/T 86.1—1994 凸面钢制管法兰盖JB/T 86.2—1994 凹凸面钢制管法兰盖JB/T 81—1959 钢制平焊法兰JB4700-2000 压力容器法兰分类与技术条件JB4701-2000 甲型平焊法兰.JB4702-2000 乙型平焊法兰.JB4703-2000 长颈对焊法兰压力容器法兰3、化工部法兰HG 20592—1997 钢制管法兰型式、参数(欧洲体系) HG 20593—1997 板式平焊钢制管法兰(欧洲体系) HG 20594—1997 带颈平焊钢制管法兰(欧洲体系) HG 20595—1997 带颈对焊钢制管法兰(欧洲体系) HG 20596—1997 整体钢制管法兰(欧洲体系)HG 20597—1997 承插焊钢制管法兰(欧洲体系)HG 20598—1997 螺纹钢制管法兰(欧洲体系)HG 20599—1997 对焊环松套钢制管法兰(欧洲体系) HG 20600—1997 平焊环松套钢制管法兰(欧洲体系)HG 20601—1997 钢制管法兰盖(欧洲体系)HG 20602一1997 不锈钢衬里法兰盖(欧洲体系)HG 20603—1997 钢制管法兰技术条件(欧洲体系)HG 20604—1997 钢制管法兰压力-温度等级(欧洲体系)HG 20605—1997 钢制管法兰焊接接头和坡口尺寸(欧洲体系)HG 20615—1997 钢制管法兰型式、参数(美洲体系)HG 20616—1997 带颈平焊钢制管法兰(美洲体系)HG 20617—1997 带颈对焊钢制管法兰(美洲体系)HG 20618—1997 整体钢制管法兰(美洲体系)HG 20619—1997 承插焊钢制管法兰(美洲体系)HG 20620—1997 螺纹钢制管法兰(美洲体系)HG 20621—1997 对焊环松套钢制管法兰(美洲体系)HG 20622—1997 钢制管法兰盖(美洲体系)HG 20623—1997 大直径钢制管法兰(美洲体系)HG 20624—1997 钢制管法兰技术条件(美洲体系)HG 20625—1997 钢制管法兰压力-温度等级(美洲体系)HG 20626—1997 钢制管法兰焊接接头和坡口尺寸(美洲体系)HG 20592—2009 钢制管法兰(欧洲体系) 代替 HG 20592~20605—1997HG 20615—2009 钢制管法兰(美洲体系) 代替 HG 20615~20622—1997和HG 20624~20626—1997HG 20623—2009 大直径钢制管法兰(美洲体系) 代替 HG 20623—1997HG 5008—1958 钢制螺纹法兰HG 5010—1958 突面平焊法兰HG 5011—1958 榫槽面平焊法兰HG 5012—1958 凹凸面平焊法兰HG 5013—1958 平焊法兰用于英制水煤气管HG 5014—1958 突面对焊法兰HG 5015—1958 榫槽面对焊法兰HG 5016—1958 凹凸面对焊法兰HG 5019—1958 耐酸钢平焊法兰HG 5022—1958 焊环活动法兰HG 5028—1958 平面法兰盖HG 5028—1958 凹凸面法兰盖HG 5028—1958 榫槽面法兰盖HG 20527—1992 不锈钢突面对焊环钢制管法兰HG 20528—1992 衬里钢管用承插环松套钢制管法兰HG 20529—1992 不锈钢衬里法兰盖HG 20530—1992 钢制管法兰用焊唇密封环HGJ 44~76-1991 钢制管法兰HG 21547—1993 管道用钢制插板、垫环、8字盲板4、石化部法兰SH 3406—1996 石油化工钢制管法兰。
法兰标准对照表
法兰标准对照表法兰类型代号国内外法兰互换相应标准密封面类型：全平面FF，突面RF，凹面FM，凸面M，榫面T，槽面G，螺纹TH，环连接面RJ 板式平焊PL 国标GB/T9119-2000、机械部标准JB81-94、化工部标准HGJ45-91、HG20593-97、HG5010-58突面HG5011-58榫槽、HG5012-58凹凸、电力部标准GD0506~0507、德标DIN2573、德标DIN2576 带颈平焊SO 国标GB/T9116-2000、化工部标准HGJ46~49-91（46RF，47MFM）、HG20594-97、美HG20616-97、石油部SH3406-96、美标ASME/ANSI B16.5 对焊WN 国标GB/T9115-2000、机械部标准JB/T82-94、化工部标准HGJ50~53-91（50RF,51MFM,53RJ)、HG5014~16-58(14RF,15TG,16MFM)、HG20595-97、电力部标准GD0508~0509、德标DIN2628~2638-1975、美HG20617-97、石油部SH3406-96 、美国标准ASME/ANSI B16.5 大直径对焊美标ASME B16.47 B系列=API605-81（HG20623）、ASME B16.47 A系列=MSS SP44 整体IF HG20596、美HG20618、JB/T79-94、GB/T9113-2000、德标DIN2543~2549-1977 承插SWHG20597、美HG20619、GB/T9117-2000、美国标准ASME/ANSI B16.5 螺纹Th HG20598、HG20620、GB/T9114-2000、美标ASME B16.5、JB/T2769-1992、德标DIN2566 压力容器JB/T4700～4707-2000 对焊松套PJ/SE 国标GB/T9120-2000、机械部标准JB84-94、化工部标准HG20599-97、美标ASME/ANSI B16.5 平焊松套PJ/RJ HG20600、JB/T83-94、GB/T9121-2000 法兰盖BL 国标GB/T9123-2000、机械部JB86-94、化工部HGJ61~65-91、HG20601-97 美HG20622-97 电力部标准GD0511~0517、美标ASME/ANSI B16.5 衬里法兰盖BL(S)HG20602 世界3种主要法兰：德标、美标、日标，3种各成一体，不能互换使用国际标准ISO 7005是美标与德标的合集,可参照HG20592~20635-97，国内另需注意接管尺寸（A管与B管）日标JIS B2220-2004 平焊、对焊、带颈平焊、法兰盖压力等级区别(我国国标已收编德标与美标，具体参考压力等级）德标0.25MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa、4.0MPa、6.4MPa、10.0MPa、16.0MPa、25.0MPa、32.0MPa、40.0MPa 美标150LB(2.0MPa)、300LB(5.0MPa)、400LB(6.8MPa)、600LB(11.0MPa)、900LB(15.0MPa)、1500LB(26.0MPa)、2500LB(42.0MPa) 日标5K、10K、16K、20K、30K。
常用国内外钢制管法兰标准
英国 (BS EN) 和法国 ( N F) 各有两套管法 兰标准 , 一套标准属欧洲体系 , 以德国管法兰标准 为蓝本 。另一套标准属美洲体系 , 以美国 ANSI B1615 管法兰标准为蓝本 。 214 日本工业标准
日本工业标准 (J IS) 中的管法兰标准其公称 压力 以 “ K” 为 单 位 , 分 别 为 2 K、5 K、10 K、 16 K、20 K、30 K、40 K 和 63 K。法兰结构形式有 板式平焊 ( PL ) 、带颈平焊 ( SO) 、整体 ( IF) 和 法兰盖 (BL ) 。日本石油学会标准 (J PI) 中也有 管法兰标准 (属美洲体系标准) 。 215 国际标准
列 , Ⅰ系列为国际通用系列 (俗称英制管) , Ⅱ系 列为国内通用系列 (俗称米制管) 。公称通径为 10 ～3 000 mm , 设立了 GB/ T 13402 - 1992 大直径钢 管法兰 。法兰结构形式有整体 ( IF) 、板式平 焊 (PL) 、平焊环板式松套 ( PJ / PJ ) 、翻边环板式松 套 、对焊环板式松套 (L F/ SE) 、对焊环带颈松套 (PJ / SE) 、带颈承插焊 ( SW) 、带颈平焊 ( SO) 、 带颈螺纹 ( Th) 、对焊 ( WN) 及法兰盖 ( PL ) 共 11 种 , 密封面有突面 ( RF) 、全平面 ( FF) 、凹凸 面 (MFM) 、榫槽面 ( T G) 和环连接面 ( RJ ) 共 5 种 。另外 , 国家标准中也包括了船用法兰标准 。
管子、法兰和垫片标准
国内常用的管道标准体系国内常用的管道标准体系1石化行业应用标准体系2化工行业应用标准体系3机械行业应用标准体系4国家应用标准体系5 压力管道应用标准体系配伍国内常用的管道标准体系目前，国内的压力管道及其元件的应用标准很多,又均不完整。
以管法兰标准为例,常用的标准就有国家标准(GB)、机械行业标准(JB)、石化行业标准(SH)和化工行业标准(HG)等。
这些标准各有各自的温度-压力表、密封面尺寸和接管尺寸,相互之间互换性差,有些甚至不能配套使用。
为了能很好地应用这些标准，介绍一下目前国内常用的压力管道应用标准体系。
1石化行业应用标准体系◆管子尺寸系列标准(SH3405) 基本属于“大外径系列”SH3405等效采用了ISO4200标准，故当DN≤1100mm时,它能与ANSI B36.l/36.19标准配套使用。
SH3405直径范围和壁厚分级：序号钢管类别公称直径范围壁厚分级1 奥氏体不锈钢无缝钢管10～400 Sch5s、Sch10s、Sch20s、Sch40s、Sch80s2 碳素钢、合金钢无缝钢管10~600 Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160、XXS3 奥氏体不锈钢焊接钢管80~1000 2.0~12mm4 碳素钢、合金钢焊接钢管150~2000 4.0~18mm◆法兰标准(SH3406)：属于"美式法兰"公称压力：PN1.0、PN2.0(CL150)、PN5.0(CL300)、PN6.8(CL400)、PN10.0(CL600),PN15.0(CL900)、PN25.0(CL1500)、PN42.0(CL2500) 8个等级公称直径：DN15~DN1500mm法兰密封面：当DN≤600时，凸台面、凹凸面、全平面、榫槽面、环槽面5种DN≥650时，凸台面 1种法兰型式：当DN≤600时，平焊、对焊、承插焊、螺纹连接、松套 5种DN≥650时对焊 1种※SH3406等效采用了ANSI B16.5和API605标准,。

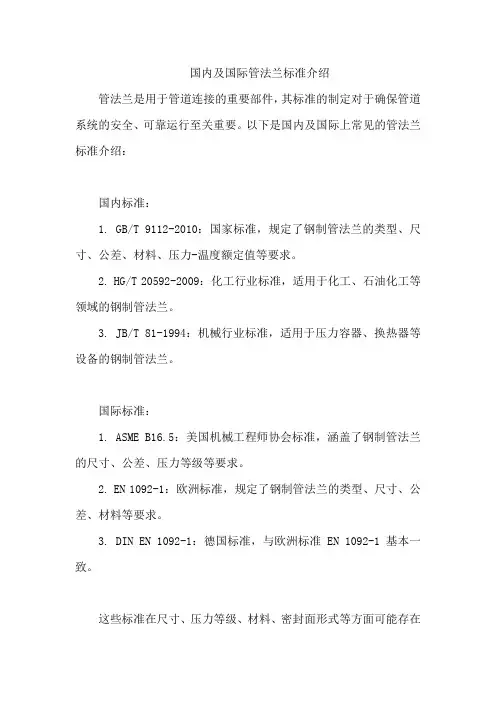

国内及国际管法兰标准介绍
国内及国际管法兰标准介绍
管法兰是用于管道连接的重要部件，其标准的制定对于确保管道系统的安全、可靠运行至关重要。
以下是国内及国际上常见的管法兰标准介绍：
国内标准：
1. GB/T 9112-2010：国家标准，规定了钢制管法兰的类型、尺寸、公差、材料、压力-温度额定值等要求。
2. HG/T 20592-2009：化工行业标准，适用于化工、石油化工等领域的钢制管法兰。
3. JB/T 81-1994：机械行业标准，适用于压力容器、换热器等设备的钢制管法兰。
国际标准：
1. ASME B16.5：美国机械工程师协会标准，涵盖了钢制管法兰的尺寸、公差、压力等级等要求。
2. EN 1092-1：欧洲标准，规定了钢制管法兰的类型、尺寸、公差、材料等要求。
3. DIN EN 1092-1：德国标准，与欧洲标准 EN 1092-1 基本一致。
这些标准在尺寸、压力等级、材料、密封面形式等方面可能存在
差异，因此在选择管法兰时，需要根据具体的工程要求和使用环境来确定适合的标准。
同时，不同国家和地区可能对管法兰的标准有不同的要求，因此在国际项目中，需要注意标准的一致性和兼容性。
化工部法兰标准
法兰简述管法兰及其垫片、紧固件统称为法兰接头。
法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件。
它是配管设计、管件阀门中必不可少的零件，而且也是设备、设备零部件(如人孔、视镜、液面计等)中必备的构件。
此外，其它专业如工业炉、热工、给排水、采暖通风、自控等，也经常使用法兰接头。
材质:锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质。
品种:平焊法兰、带颈法兰、对焊法兰、环连接法兰、承插法兰、及盲板等。
执行标准有GB系列(国家标准)、JB系列(机械部)、HG系列(化工部)、ASME B16.5（美标）、BS4504（英标）、DIN（德标）、JIS（日标）国际管法兰标准体系：国际上管法兰标准主要有两个体系，即以德国DIN(包括原苏联)为代表的欧洲管法兰体系和以美国ANSI管法兰为代表的美洲管法兰体系。
除此之外，还有日本JIS管法兰，但在石油化工装置中一般仅用于公用工程，而且在国际上影响较小。
现将各国管法兰简介于下：1，以德国及原苏联为代表的欧洲体系管法兰2，美洲体系管法兰标准，以ANSI B16.5和ANSI B 16.47为代表3，英国和法国管法兰标准，两国各有两套管法兰标准综上所述，国际上通的管法兰标准可概括为两个不同的，且不能互换的管法兰体系：一个以德国为代表的欧洲管法兰体系；另一个是以美国为代表的美洲管法兰体系。
IOS7005-1是国际标准化组织于1992年颁布的一项标准，该标准实际上是把美国和德国两套系列的管法兰合并而成的管法兰标准。
两个体系的管法兰连接尺寸安全不同，无法互配：两个体系的管法兰以压力等级来区分最为合适，即欧洲体系为0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0、32.0、40.0MPa，美洲体系为1.0、2.0、5.0、11.0、15.0、26.0、42.0MPa。
管子、法兰和垫片标准
国内常用的管道标准体系国内常用的管道标准体系1石化行业应用标准体系2化工行业应用标准体系3机械行业应用标准体系4国家应用标准体系5 压力管道应用标准体系配伍国内常用的管道标准体系目前，国内的压力管道及其元件的应用标准很多,又均不完整。
以管法兰标准为例,常用的标准就有国家标准(GB)、机械行业标准(JB)、石化行业标准(SH)和化工行业标准(HG)等。
这些标准各有各自的温度-压力表、密封面尺寸和接管尺寸,相互之间互换性差,有些甚至不能配套使用。
为了能很好地应用这些标准，介绍一下目前国内常用的压力管道应用标准体系。
1石化行业应用标准体系◆管子尺寸系列标准(SH3405) 基本属于“大外径系列”SH3405等效采用了ISO4200标准，故当DN≤1100mm时,它能与ANSI B36.l/36.19标准配套使用。
SH3405直径范围和壁厚分级：序号钢管类别公称直径范围壁厚分级1 奥氏体不锈钢无缝钢管10～400 Sch5s、Sch10s、Sch20s、Sch40s、Sch80s2 碳素钢、合金钢无缝钢管10~600 Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160、XXS3 奥氏体不锈钢焊接钢管80~1000 2.0~12mm4 碳素钢、合金钢焊接钢管150~2000 4.0~18mm◆法兰标准(SH3406)：属于"美式法兰"公称压力：PN1.0、PN2.0(CL150)、PN5.0(CL300)、PN6.8(CL400)、PN10.0(CL600),PN15.0(CL900)、PN25.0(CL1500)、PN42.0(CL2500) 8个等级公称直径：DN15~DN1500mm法兰密封面：当DN≤600时，凸台面、凹凸面、全平面、榫槽面、环槽面5种DN≥650时，凸台面 1种法兰型式：当DN≤600时，平焊、对焊、承插焊、螺纹连接、松套 5种DN≥650时对焊 1种※SH3406等效采用了ANSI B16.5和API605标准,。
我国的法兰标准体系
我国的法兰标准体系中国的法兰标准大体分为管法兰标准和压力容器法兰标准。
常用管法兰标准有国家标准（GB)、化工行业标准（HG)、机械行业标准（JB)、石化行业标准（SH)以及船用法兰标准。
这些标准自成体系，有各自的温度压力表、密封面尺寸和接管尺寸，有的标准之间能够互换，有的标准之间相互之间互换性差，有些甚至不能配套使用。
强制性标准与推荐性标准在上世纪90年代中期之前，大多数国家标准和行业标准都没有区分强制性标准和推荐性标准。
后来根据标准化法开始区分强制性标准和推荐性标准。
强制性标准是在一定范围内通过法律、行政法规等强制性手段实施的标准。
具有法律属性。
强制性标准一经颁布，就必须执行。
否则，造成恶劣后果和重大损失的单位和个人，应承担法律责任，并受到经济制裁。
强制性标准是指保障人体健康和人身财产安全的标准，以及法律、行政法规强制执行的标准。
强制性标准可分为全文强制性和条款强制性两种形式:当标准的所有技术内容都需要强制性时，为全文强制性；当标准中的某些技术内容需要强制执行时，它是以强制性条文的形式出现的。
推荐性标准是指在生产和使用方面，通过经济手段或市场调节自愿采用的标准。
一旦被接受和采用，或被双方接受，推荐标准就成为各方必须共同遵守的技术依据，具有法律约束力。
我国现行的国家标准和工业法兰标准大多是推荐性标准。
我国法兰标准体系主要有四种。
国家法兰标准法兰标准实际上是指管法兰标准，更具体一点，是指钢制管法兰标准。
钢制管法兰国家标准，自1989年版实施以后，曾于2000年修订过一次，形成了GB/T 9112〜9124—2000钢制管法兰系列标准。
随者技术的不断发展和闰外标准的修订，我国也对2000年版标准进行了修改与完善，于2010年发布现行钢制管法兰系列标准GB/T 9112〜9124—2010，并于2011年10月起实施。
按现行标准《钢制管法兰类型与参数》GB/T 9112—2010的规定，国标钢制管法兰的类型分为两类，一类是PN标记法兰（即欧洲体系法兰或欧标法兰），在我国最为常用。
国标标准法兰尺寸对照表
国标标准法兰尺寸对照表一、前言法兰是管道连接的重要组成部分，国家标准规定了不同尺寸的法兰应该有的尺寸和公差范围，以确保管道连接的质量和安全性。
本文将介绍国标法兰尺寸对照表，以便读者在实际工作中能够正确选择和使用法兰。
二、法兰标准在国内，法兰依据GB/T、HG、SH、JB、JB/T等标准进行生产和质量控制。
其中，GB/T是国家标准，HG和SH是中式法兰，JB和JB/T是机械法兰。
根据标准的不同，法兰的尺寸也有所不同。
下面将分别介绍这几种法兰的尺寸对照表。
三、GB/T法兰尺寸对照表GB/T法兰分普通和减薄两种，其中减薄法兰又分为大口径和小口径两种。
下面是GB/T法兰的尺寸对照表：1.普通法兰：DN D1 D2 D3 b n d(公称直径)(法兰外径)(法兰孔径)(内径)(法兰厚度)(法兰螺孔数)(螺孔直径)15 95 65 45 14 4 1420 105 75 55 16 4 1425 115 85 65 16 4 1432 140 100 78 18 4 1840 150 110 85 18 4 1850 165 125 100 20 4 1865 185 145 120 22 4 18 80 200 160 135 22 8 18 100 220 180 155 24 8 18 125 250 210 185 26 8 18 150 285 240 210 28 8 23 200 340 295 265 30 12 23 250 405 350 320 34 12 25 300 460 400 375 36 12 25 350 520 460 435 40 16 25 400 580 515 485 42 16 30 500 715 620 590 48 20 30 600 840 725 700 56 20 36 700 910 795 810 60 24 36 800 1025 920 920 68 24 36900 1125 1015 1020 78 28 36 1000 1255 1125 1120 88 28 36 1200 1485 1340 1320 102 32 391400 1685 1560 1530 118 36 421600 1915 1760 1730 134 40 451800 2115 1970 1930 152 44 482000 2335 2180 2130 170 48 482200 2555 2390 2330 172 48 522400 2775 2600 2530 182 52 522600 2995 2810 2730 196 56 562800 3215 3020 2930 197 56 562.减薄法兰：a.大口径减薄法兰DN D1 D2 D3 b n d(公称直径) (法兰外径) (法兰孔径) (内径) (法兰厚度) (法兰螺孔数) (螺孔直径)300 400 372 345 25 20 23350 460 428 400 30 20 23400 515 482 450 32 20 25450 565 532 500 32 24 25500 620 585 550 34 24 25600 725 685 650 36 28 30700 840 800 780 40 28 30800 950 905 890 42 28 30900 1050 1005 990 46 32 301000 1170 1115 1090 5032 331200 1400 1330 1310 5636 361400 1620 1550 1530 6040 391600 1840 1770 1750 6444 421800 2060 1990 1970 6848 452000 2280 2210 2190 7252 482200 2500 2430 2410 7656 512400 2750 2630 2630 8060 54b.小口径减薄法兰DN D1 D2 D3b n d(公称直径) (法兰外径) (法兰孔径) (内径) (法兰厚度) (法兰螺孔数) (螺孔直径)15 95 65 4510 4 1420 105 75 55 10 4 1425 115 85 65 10 4 1432 140 100 78 10 4 1840 150 110 85 12 4 1850 165 125 100 144 1865 185 145 120 14 4 1880 200 160 135 16 8 18100 220 180 155 18 8 18125 250 210 185 208 18四、HG法兰尺寸对照表HG法兰是中式法兰之一，分为普通和减薄两种。
法兰标准号
法兰标准号HG20593-1997 板式平焊钢制管法兰GB9114-2000 螺纹钢制管法兰GB9115-2000 对焊钢制管法兰GB9116-2000 带颈平焊钢制管法兰GB9119-2000 板式平焊钢制管法兰GB9120-2000 对焊环板式松套钢制管法兰HG20594-1997 带颈平焊钢制管法兰HG20595-1997 带颈对焊钢制管法兰HG20596-1997 整体钢制管法兰HG 21547-93 管道用钢制插板、垫环、8字盲板JB81-94 凸面板式平焊钢制管法兰JB82.1-94 凸面对焊钢制管法兰HG20597-1997 承插焊钢制管法兰SH3406-96 石油化工钢制管法兰JB4700-2000 压力容器法兰分类与技术条件. JB4701-2000 甲型平焊法兰.JB4702-2000 乙型平焊法兰.JB4703-2000 长颈对焊法兰.JB4721-94 外头盖侧法兰.JB82.2-94 凹凸面对焊钢制管法兰.JB82.3-94 榫槽面对焊钢制管法兰.HG21547-93 管道用钢制插板、垫环、8字盲板JB83-94 平焊环板式松套钢制管法兰.JB84-94 凹凸面对焊环板式松套钢制管法兰. JB85-94 翻边板式松套钢制管法兰.JB86.1-94 凸面钢制管法兰盖.JB86.2-94 凹凸面钢制管法兰.HG20598-1997 螺纹钢制管法兰HG20599-1997 对焊环松套钢制管法兰HG20600-1997 平焊环松套钢制管法兰HG20601-1997 钢制管法兰盖HG20602-1997 不锈钢衬里管法兰盖HG20603-1997 钢制管法兰技术条件GB9118-2000 对焊环带颈松套钢制管法兰GB9121-2000 平焊环板式松套钢制管法兰GB9122-2000 翻边环板式松套钢制管法兰GB9123-2000 钢制管法兰盖HG20616-1997 带颈平焊钢制管法兰HG20617-1997 带颈对焊钢制管法兰HG20618-1997 整体钢制管法兰HG20619-1997 承插焊钢制管法兰HG20620-1997 螺纹钢制管法兰HG20621-1997 对焊环松套钢制管法兰HG20622-1997 钢制管法兰盖HG20623-1997 大直径钢制管法兰JB82.4-94 环连接面对焊钢制管法兰GB9117-2000 带颈承插焊钢制管法兰JB81-94 凸面板式平焊钢制管法兰JB82.1-94 凸面对焊钢制管法兰JB82.2-94 凹凸面对焊钢制管法兰JB82.3-94 榫槽面钢制管法兰JB82.4-94 环连接面钢制管法兰JB83-94 平焊环板式松套钢制管法兰JB84-94 凹凸面对接板式松套钢制管法兰JB85-94 翻边板式松套钢制管法兰JB86.1-94 凸面钢制管法兰盖JB86.2-94 凹凸面钢制管法兰盖SH3406-96 石油化工钢制管法兰。
平焊法兰标准
平焊法兰标准平焊法兰是一种常用的连接管道和设备的标准件，具有广泛的应用领域。
其标准可以分为国际标准和国内标准两类。
下面将介绍一下常见的平焊法兰标准。
国际标准中，常见的平焊法兰标准有ANSI B16.5和DIN标准。
ANSI B16.5标准是美国国家标准协会（ANSI）制定的法兰标准，包括钢制和铸铁法兰。
该标准规定了法兰的尺寸、材料、压力等级和连接方式。
DIN标准是德国工业标准化协会制定的法兰标准，主要适用于用于工业管道系统的法兰。
DIN标准规定了法兰的形状、尺寸、材料和材质等。
国内标准中，常见的平焊法兰标准有GB/T、SH、HG等。
GB/T是中国国家标准的代表，其中GB/T9112-2000是平焊法兰的标准，规定了法兰的尺寸、材料和连接方式。
SH标准是石油化工标准的代表，其中SH3406-96是平焊法兰的标准。
HG标准是化工标准的代表，其中HG20592-2009是平焊法兰的标准，规定了法兰的尺寸、材料和连接方式。
除了上述标准外，还有一些其他的平焊法兰标准，如EN（欧洲标准）、JIS（日本工业标准）等。
每个国家或地区都有其独立的法兰标准，具体选择标准需根据实际需求和使用环境来确定。
平焊法兰标准的选择主要考虑以下几个因素：压力等级、法兰尺寸、材料和连接方式。
压力等级是指法兰能够承受的最大工作压力，根据使用环境和工艺要求选择合适的压力等级。
法兰尺寸是指法兰的外径、内径和螺孔孔径等尺寸，根据管道和设备的尺寸选择合适的法兰尺寸。
材料选择主要考虑工作介质的性质和工艺要求，常见的材料有碳钢、不锈钢、合金钢等。
连接方式包括焊接、螺纹和对夹等，根据管道和设备的连接方式选择合适的法兰连接方式。
总之，平焊法兰的标准是选择和使用平焊法兰的重要依据，根据实际情况选择合适的标准可以保证连接的质量和安全性。
法兰的多个体系和标准
法兰有许多个体系和标准：国内常用：国标法兰（GB）、机械部法兰（JB）、化工部法兰（HG）、中石化行业标准（SH）；国外常用：ANSI B16.5/ASME B16.5，JIS （日本标准）DIN（德国标准）。
机械部法兰分管法兰和容器法兰（94版和2000版）；化工部法兰（HG）分欧洲体系和美洲体系，其中美洲体系的法兰等同于中石化标准（SH3406-96）和ANSI/ASME B16.5，欧洲体系等同于国标法兰（GB）、机械部管法兰（94版）、日本JIS法兰和德标DIN 法兰，但应注意其钢管的所属系列和法兰厚度；中石化标准（SH）和美国的ANSI/ASME B16.5标准较为接近，但大口径法兰（口径超过24英寸）美标分A、B两个系列，石化标准（SH）和化工部标准（HG）中的美洲体系也有，但其口径等同于美标大口径法兰的B系列。
以上是法兰各标准之间的粗略的对应关系，供参考，也请你自己核对！至于法兰之间的单位的换算方式，我不知道你是不是需要这些：压力等级：CLASS（LB）PN（MPa）150 2.0300 5.0600 11.0900 15.01500 26.02500 42.0公称通径：NPS（in）DN1/2 153/4 201 251-1/4 321-1/2 402 502-1/2 653 804 1005 1256 1508 20010 25012 30014 35016 40018 45020 50022 55024 60026 65028 70030 75032 80034 85036 90038 95040 100042 105044 110046 115048 120050 125052 130054 135056 140058 145060 1500楼主，你不会是想开法兰锻造厂吧？这些在标准书上都有啊？。
法兰标准整理资料(全面)
法兰标准、螺纹接头（相关内容培训）注：1、JB标准示例中系列1法兰连接尺寸与国标及德国法兰标准尺寸互换，系列2尺寸与原机械部标准尺寸互换，系列2不标记。
2、JB82-59 已被JB/T82.1~82.4代替。
3、GB标准示例中“系列Ⅱ”为配用米制管代号，配用英制管不标记。
二、HG20592法兰标准1、HG20592～20614-97属欧洲体系标准，适用的钢管外径有国际通用系列（A）和国内沿用系列（B）两种，管法兰统一以HG20592标准号标志。
本标准适用于PN为0.25Mpa至25.0Mpa的钢制管法兰和法兰盘。
注：PN≤4.0MPa的突面法兰采用非金属平垫片；采用聚四氟乙烯包覆垫和柔性石墨复合垫时，可车制密纹水线，密封面代号为RF（A）。
4、标记示例示例1：公称通径100mm、公称压力10.0Mpa、配用公制管的凹面带颈对焊钢制管法兰，材料为16Mn，钢管壁厚为8mm，其标记为：HG 20592 法兰WN100-10.0 FM S=8mm 16Mn示例2：公称通径150mm、公称压力16.0Mpa、配用英制管的环连接面带颈对焊钢制管法兰，材料为16 Mn，钢管壁厚为10mm，其标记为：HG 20592 法兰WN150（A）-16.0 RJ S=10mm 16Mn（带颈对焊法兰、对焊环松套法兰应标注钢管壁厚）三、HG20615法兰标准1、HG20615～HG20635-97属美洲体系标准，适用于国际通用系列的钢管外径尺寸，管法兰标准号统一标记为HG20615，并适用于公称压力PN为2.0Mpa (Class150)至42.0Mpa（Class2500）的钢制管法兰和法兰盖。
2注：注：PN≤5.0MPa的突面法兰采用非金属平垫片、聚四氟乙烯包覆垫和柔性石墨复合垫时，可车制密纹水线，密封面代号为RF（A）。
4、标记示例示例1：公称通径100mm、公称压为11.0MPa的凸面带颈对焊钢制管法兰，材料为16Mn，钢管壁厚表号Sch80，其标记为：HG20615 法兰WN100-11.0 M Sch80 16Mn示例2：公称通径500mm，公称压力2.0MPa的全平面整体钢制管法兰，材料为WCB，密封面表面粗糙度为Ra0.8~1.6其标记为：HG20615 法兰IF500-2.0 FF WCB Ra0.8~1.65、HG5001~HG5028-58HG20592~HG20635-97已代替HG5001~HG5028-58。
法兰标准大全(JB,HG,GB)
4
190
150
18
M16
4
200
160
18
M16
8
100
210
170
18
M16
4
210
170
18
M16
4
220
180
18
M16
8
125
240
200
18
M16
8
240
200
18
M16
8
250
210
18
M16
8
150
265
225
18
M16
8
265
225
18
M16
8
285
240
22
M16
8
200
320
280
18
M16
8
320
280
18
M16
8
340
295
22
M16
8
250
375
335
18
M16
12
375
335
18
M16
12
395
350
22
M16
12
300
440
395
22
M20
12
440
22
M20
12
445
400
22
M20
12
公称通径
PN1.6MPa(16bar)
DN
法兰外 径D
螺栓孔中 心圆直径K
螺栓孔直径L
55/58
1100 1124
1425
中国JB标准规定法兰尺寸
法兰的分类1.以材质划分碳钢，铸钢，合金钢，不锈钢，铜，铝合金2.以制作方法划分可分为锻造法兰、铸造法兰、焊接法兰等。
3.以制造标准划分可分为国标（GB）（化工部标准、石油标准、电力标准）、美标（ASTM）、德标（DIN）、日标（JB）等。
我国钢制管法兰国家标准体系GB1法兰的公称压力：0.25Mpa-42.0Mpa系列1：PN1.0、PN1.6、PN2.0、PN5.0、PN10.0、PN15.0、PN25.0、PN42（主系列）系列2：PN0.25、PN0.6、PN2.5、PN4.02.法兰的结构形式：a、平焊法兰PL；b、平焊带颈SO；c、对焊法兰WN；d、承插焊法兰SW；e、松套法兰PJ/SEf、整体管IF；g、螺纹法兰Th；h、法兰盖BL,衬里法兰盖BL（S）.3.法兰密封面型式：平面FF、突面RF、凹面FM、凸面MF、榫槽面TG、环连接面RJ 法兰的应用平焊钢法兰：适用于公称压力不超过2.5Mpa的碳素钢管道连接。
平焊法兰的密封面可以制成光滑式，凹凸式和榫槽式三种。
光滑式平焊法兰的应用量最大，多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜。
对焊钢法兰：用于法兰与管子的对口焊接，其结构合理，强度与钢度较大，经得起高温高压及反复弯曲和温度波动，密封性可靠。
公称压力为0.25-2.5Mpa的对焊法兰采用凹凸式密封面。
承插焊法兰：常用于PN≤10.0Mpa,DN≤40的管道中；松套法兰：松套法兰俗称活套法兰，分焊环活套法兰，翻边活套法兰和对焊活套法兰。
常用于介质温度和压力都不高而介质腐蚀性较强的情况。
当介质腐蚀性较强时，法兰接触介质的部分（翻边短节）为耐腐蚀的高等级材料如不锈钢等材料，而外部则利用低等材料如碳钢材料的法兰环夹紧它以实现密封；整体法兰：常常是将法兰与设备、管子、阀门等做成一体，这种型式在设备和阀门上常用。
中国JB标准法兰尺寸凸面整体铸钢管法兰(JB/T79.1-94)图1 凸面整体铸钢管法兰PN1.6MPa mm公称通径DN连接尺寸密封面尺寸法兰厚度C法兰颈法兰外径D系列1/系列2螺栓孔中心圆直径K螺栓孔直径L系列1/系列2双头螺柱d f Nmax Smax R数量n螺纹Th.系列1/系列215 95 65 14 4 M12 45 2 14 39 12 4 20 105 75 14 4 M12 55 2 14 44 12 4PN2.5MPa mmPN4.0MPa mm250 450/445 385 34 12 M30 345 3 42 314 32 1 0300 515/510 450 34 16 M30 408 4 46 368 34 1 2注：系列1法兰连接尺寸与国标及德国法兰标准尺寸互换；系列2尺寸与原机标准法兰尺寸互换；新产品设计应优先采用系列1尺寸。
国内常用钢法兰标准(国标GB,机标JB,化工HG,石化SH等)
国内常用钢法兰标准(国标GB,机标JB,化工HG,石化SH等) 1、国标法兰GB/T 9112—2000 钢制管法兰类型与参数GB/T 9113.1—2000 平面、突面整体钢制管法兰GB/T 9113.2—2000 凹凸面整体钢制管法兰GB/T 9113.3—2000 榫槽面整体钢制管法兰GB/T 9113.4—2000 环连接面整体钢制管法兰GB/T 9114—2000 突面带颈螺纹钢制管法兰GB/T 9115.1—2000 平面、突面对焊钢制管法兰GB/T 9115.2—2000 凹凸面对焊钢制管法兰GB/T 9115.3—2000 榫槽面对焊钢制管法兰GB/T 9115.4—2000 环连接面对焊钢制管法兰GB/T 91l6.l一2000 平面、突面带颈平焊钢制管法兰GB/T 9116.2—2000 凹凸面带颈平焊钢制管法兰GB/T 9116.3—2000 榫槽面带颈平焊钢制管法兰GB/T 9116.4—2000 环连接面带颈平焊钢制管法兰GB/T 9117.1—2000 突面带颈承插焊钢制管法兰GB/T 9117.2—2000 凹凸面带颈承插焊钢制管法兰GB/T 9117.3—2000 榫槽面带颈承插焊钢制管法兰GB/T 9117.4—2000 环连接面带颈承插焊钢制管法兰GB/T 9118.1—2000 突面对焊环带颈松套钢制管法兰GB/T 9118.2—2000 环连接面对焊环带颈松套钢制管法兰GB/T 9119—2000 平面、突面板式平焊钢制管法兰GB/T 9120.1—2000 突面对焊环板式松套钢制管法兰GB/T 9120.2—2000 凹凸面对焊环板式松套钢制管法兰GB/T 9120.3—2000 榫槽面对焊环板式松套钢制管法兰GB/T 9121.1—2000 突面平焊环板式松套钢制管法兰GB/T 9121.2—2000 凹凸面平焊环板式松套钢制管法兰GB/T 9121.3—2000 榫槽面平焊环板式松套钢制管法兰GB/T 9122—2000 翻边环板式松套钢制管法兰GB/T 9123.1—2000 平面、突面钢制管法兰盖GB/T 9123.2—2000 凹凸面钢制管法兰盖GB/T 9123.3—2000 榫槽面钢制管法兰盖GB/T 9123.4—2000 环连接面钢制管法兰盖GB/T 9124—2000 钢制管法兰 技术条件船用法兰CB/T4194-2011 船用法兰 类型CB/T4196-2011 船用法兰 连接尺寸和密封面GB/T 2501-89/2010 船用法兰连接尺寸和密封面GB/T 2506-2005 船用搭焊钢法兰GB/T11693-89/94/08 船用法兰焊接单面座板GB/T11694-89/94 船用法兰焊接双面座板CB/T3766-96 船舶行业-排气管钢法兰及垫片GB/T4450-95 船用盲板钢法兰GB10745-89 船用法兰类型(四进位)GB10746-89 船用对焊钢法兰(四进位)GB10747-89 船用对焊钢环松套钢法兰(四进位)GB10748-89 船用对焊铜环松套钢法兰(四进位)GB10749-89 船用铜管折边松套钢法兰(四进位)GB10750-89 船用扁圆形铸铁和铸钢法兰(四进位) GB10751-89 船用扁圆形焊接钢法兰(四进位)外贸CBM1012-81 船用搭焊钢法兰 JIS B2221-1976外贸CBM1013-81 船用搭焊钢法兰 JIS B2222-1976外贸CBM1014-81 船用搭焊钢法兰 JIS B2223-1976外贸CBM1015-81 船用搭焊钢法兰 JIS B2224-1976外贸CBM1016-81 船用搭焊钢法兰 JIS B2225-1976外贸CBM1017-81 船用对焊钢法兰 JIS B2233-1976外贸CBM1018-81 船用对焊钢法兰 JIS B2216-1976外贸CBM1019-81 船用对焊钢法兰 JIS B2217-1976 GB568~569-65、GB573~582-65、2、机械部法兰JB/T 74—1994 管路法兰 技术条件JB/T 75—1994 管路法兰 类型JB/T 79.1—1994 凸面整体铸钢管法兰JB/T 79.2—1994 凹凸面整体铸钢管法兰JB/T 79.3—1994 榫槽面整体铸钢管法兰JB/T 79.4—1994 环连接面整体铸钢管法兰JB/T 81—1994 凸面板式平焊钢制管法兰JB/T 82.1—1994 凸面对焊钢制管法兰JB/T 82.2—1994 凹凸面对焊钢制管法兰JB/T 82.3—1994 榫槽面对焊钢制管法兰JB/T 82.4—1994 环连接面对焊钢制管法兰JB/T 83—1994 平焊环板式松套钢制管法兰JB/T 84—1994 凹凸面对焊环板式松套钢制管法兰JB/T 85—1994 翻边板式松套钢制管法兰JB/T 86.1—1994 凸面钢制管法兰盖JB/T 86.2—1994 凹凸面钢制管法兰盖JB/T 81—1959 钢制平焊法兰JB4700-2000 压力容器法兰分类与技术条件JB4701-2000 甲型平焊法兰.JB4702-2000 乙型平焊法兰.JB4703-2000 长颈对焊法兰压力容器法兰3、化工部法兰HG 20592—1997 钢制管法兰型式、参数(欧洲体系) HG 20593—1997 板式平焊钢制管法兰(欧洲体系) HG 20594—1997 带颈平焊钢制管法兰(欧洲体系) HG 20595—1997 带颈对焊钢制管法兰(欧洲体系) HG 20596—1997 整体钢制管法兰(欧洲体系)HG 20597—1997 承插焊钢制管法兰(欧洲体系)HG 20598—1997 螺纹钢制管法兰(欧洲体系)HG 20599—1997 对焊环松套钢制管法兰(欧洲体系) HG 20600—1997 平焊环松套钢制管法兰(欧洲体系)HG 20601—1997 钢制管法兰盖(欧洲体系)HG 20602一1997 不锈钢衬里法兰盖(欧洲体系)HG 20603—1997 钢制管法兰技术条件(欧洲体系)HG 20604—1997 钢制管法兰压力-温度等级(欧洲体系)HG 20605—1997 钢制管法兰焊接接头和坡口尺寸(欧洲体系)HG 20615—1997 钢制管法兰型式、参数(美洲体系)HG 20616—1997 带颈平焊钢制管法兰(美洲体系)HG 20617—1997 带颈对焊钢制管法兰(美洲体系)HG 20618—1997 整体钢制管法兰(美洲体系)HG 20619—1997 承插焊钢制管法兰(美洲体系)HG 20620—1997 螺纹钢制管法兰(美洲体系)HG 20621—1997 对焊环松套钢制管法兰(美洲体系)HG 20622—1997 钢制管法兰盖(美洲体系)HG 20623—1997 大直径钢制管法兰(美洲体系)HG 20624—1997 钢制管法兰技术条件(美洲体系)HG 20625—1997 钢制管法兰压力-温度等级(美洲体系)HG 20626—1997 钢制管法兰焊接接头和坡口尺寸(美洲体系)HG 20592—2009 钢制管法兰(欧洲体系) 代替 HG 20592~20605—1997HG 20615—2009 钢制管法兰(美洲体系) 代替 HG 20615~20622—1997和HG 20624~20626—1997HG 20623—2009 大直径钢制管法兰(美洲体系) 代替 HG 20623—1997HG 5008—1958 钢制螺纹法兰HG 5010—1958 突面平焊法兰HG 5011—1958 榫槽面平焊法兰HG 5012—1958 凹凸面平焊法兰HG 5013—1958 平焊法兰用于英制水煤气管HG 5014—1958 突面对焊法兰HG 5015—1958 榫槽面对焊法兰HG 5016—1958 凹凸面对焊法兰HG 5019—1958 耐酸钢平焊法兰HG 5022—1958 焊环活动法兰HG 5028—1958 平面法兰盖HG 5028—1958 凹凸面法兰盖HG 5028—1958 榫槽面法兰盖HG 20527—1992 不锈钢突面对焊环钢制管法兰HG 20528—1992 衬里钢管用承插环松套钢制管法兰HG 20529—1992 不锈钢衬里法兰盖HG 20530—1992 钢制管法兰用焊唇密封环HGJ 44~76-1991 钢制管法兰HG 21547—1993 管道用钢制插板、垫环、8字盲板4、石化部法兰SH 3406—1996 石油化工钢制管法兰。
法兰 标准
法兰是常见的辅助配件之一，不同材质和型号的法兰也具有不同的国际标准体系。
本文针对法兰的细节进行了相关定量说明，力图帮助有购置需求但无法决定合适的法兰型号的用户进行靠谱的筛选，避免不必要的麻烦。
一、国标法兰标准国标法兰，指法兰的材质和做工上都符合国家规定标准。
国标法兰英文(National standardflange)是指按中华人民共和国国家标准《GB/T 9112~9124-2010钢制管法兰》的规定生产的法兰片。
GB系列(GB/T9119-2010国家标准)JB系列(机械部)HG系列(HG20592化工部标准)ASME B16.5(美标)BS4504(英标)DIN(德标)JIS(日标)二、国际标准体系国际上管法兰标准主要有两个体系，即以德国DIN(包括原苏联)为代表的欧洲管法兰体系和以美国ANSI管法兰为代表的美洲管法兰体系。
除此之外，还有日本JIS管法兰，但在石油化工装置中一般仅用于公用工程，而且在国际上影响较小。
现将各国管法兰简介于下：以德国及原苏联为代表的欧洲体系管法兰。
美洲体系管法兰标准，以ANSI B16.5和ANSI B 16.47为代表。
英国和法国管法兰标准，两国各有两套管法兰标准。
综上所述，国际上通的管法兰标准可概括为两个不同的，且不能互换的管法兰体系：一个以德国为代表的欧洲管法兰体系;另一个是以美国为代表的美洲管法兰体系。
IOS7005-1是国际标准化组织于1992年颁布的一项标准，该标准实际上是把美国和德国两套系列的管法兰合并而成的管法兰标准。
两个体系的管法兰连接尺寸安全不同，无法互配。
两个体系的管法兰以压力等级来区分最为合适，即欧洲体系为0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0、32.0、40.0MPa，美洲体系为1.0、2.0、5.0、11.0、15.0、26.0、42.0MPa。
三、生产标准国标：GB/T9112-2000(GB9113·1-2000～GB9123?4-2000)化工部标准：HG5010-52～HG5028-58、HGJ44-91～HGJ65-91、HG20592-2009系列、HG20615-2009系列机械部标准：JB81-59～JB86-59、JB/T79-94～JB/T86-94、JB/T74-1994压力容器标准：JB1157-82～JB1160-82、JB4700-2000～JB4707-2000 B16.47A/B B16.39 B16.前文介绍了关于法兰的相关标准，包括国家标准体系和一些细节方面的定量说明文字。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
国内常用钢法兰标准(国标GB,机标JB,化工HG,石化SH等) 1、国标法兰
GB/T 9112—2000 钢制管法兰类型与参数
GB/T 9113.1—2000 平面、突面整体钢制管法兰
GB/T 9113.2—2000 凹凸面整体钢制管法兰
GB/T 9113.3—2000 榫槽面整体钢制管法兰
GB/T 9113.4—2000 环连接面整体钢制管法兰
GB/T 9114—2000 突面带颈螺纹钢制管法兰
GB/T 9115.1—2000 平面、突面对焊钢制管法兰
GB/T 9115.2—2000 凹凸面对焊钢制管法兰
GB/T 9115.3—2000 榫槽面对焊钢制管法兰
GB/T 9115.4—2000 环连接面对焊钢制管法兰
GB/T 91l6.l一2000 平面、突面带颈平焊钢制管法兰
GB/T 9116.2—2000 凹凸面带颈平焊钢制管法兰
GB/T 9116.3—2000 榫槽面带颈平焊钢制管法兰
GB/T 9116.4—2000 环连接面带颈平焊钢制管法兰
GB/T 9117.1—2000 突面带颈承插焊钢制管法兰
GB/T 9117.2—2000 凹凸面带颈承插焊钢制管法兰
GB/T 9117.3—2000 榫槽面带颈承插焊钢制管法兰
GB/T 9117.4—2000 环连接面带颈承插焊钢制管法兰
GB/T 9118.1—2000 突面对焊环带颈松套钢制管法兰
GB/T 9118.2—2000 环连接面对焊环带颈松套钢制管法兰
GB/T 9119—2000 平面、突面板式平焊钢制管法兰
GB/T 9120.1—2000 突面对焊环板式松套钢制管法兰
GB/T 9120.2—2000 凹凸面对焊环板式松套钢制管法兰
GB/T 9120.3—2000 榫槽面对焊环板式松套钢制管法兰
GB/T 9121.1—2000 突面平焊环板式松套钢制管法兰
GB/T 9121.2—2000 凹凸面平焊环板式松套钢制管法兰
GB/T 9121.3—2000 榫槽面平焊环板式松套钢制管法兰
GB/T 9122—2000 翻边环板式松套钢制管法兰
GB/T 9123.1—2000 平面、突面钢制管法兰盖
GB/T 9123.2—2000 凹凸面钢制管法兰盖
GB/T 9123.3—2000 榫槽面钢制管法兰盖
GB/T 9123.4—2000 环连接面钢制管法兰盖
GB/T 9124—2000 钢制管法兰 技术条件
船用法兰
CB/T4194-2011 船用法兰 类型
CB/T4196-2011 船用法兰 连接尺寸和密封面
GB/T 2501-89/2010 船用法兰连接尺寸和密封面
GB/T 2506-2005 船用搭焊钢法兰
GB/T11693-89/94/08 船用法兰焊接单面座板
GB/T11694-89/94 船用法兰焊接双面座板
CB/T3766-96 船舶行业-排气管钢法兰及垫片
GB/T4450-95 船用盲板钢法兰
GB10745-89 船用法兰类型(四进位)
GB10746-89 船用对焊钢法兰(四进位)
GB10747-89 船用对焊钢环松套钢法兰(四进位)
GB10748-89 船用对焊铜环松套钢法兰(四进位)
GB10749-89 船用铜管折边松套钢法兰(四进位)
GB10750-89 船用扁圆形铸铁和铸钢法兰(四进位) GB10751-89 船用扁圆形焊接钢法兰(四进位)
外贸CBM1012-81 船用搭焊钢法兰 JIS B2221-1976外贸CBM1013-81 船用搭焊钢法兰 JIS B2222-1976外贸CBM1014-81 船用搭焊钢法兰 JIS B2223-1976外贸CBM1015-81 船用搭焊钢法兰 JIS B2224-1976外贸CBM1016-81 船用搭焊钢法兰 JIS B2225-1976外贸CBM1017-81 船用对焊钢法兰 JIS B2233-1976外贸CBM1018-81 船用对焊钢法兰 JIS B2216-1976外贸CBM1019-81 船用对焊钢法兰 JIS B2217-1976 GB568~569-65、GB573~582-65、
2、机械部法兰
JB/T 74—1994 管路法兰 技术条件
JB/T 75—1994 管路法兰 类型
JB/T 79.1—1994 凸面整体铸钢管法兰
JB/T 79.2—1994 凹凸面整体铸钢管法兰
JB/T 79.3—1994 榫槽面整体铸钢管法兰
JB/T 79.4—1994 环连接面整体铸钢管法兰
JB/T 81—1994 凸面板式平焊钢制管法兰
JB/T 82.1—1994 凸面对焊钢制管法兰
JB/T 82.2—1994 凹凸面对焊钢制管法兰
JB/T 82.3—1994 榫槽面对焊钢制管法兰
JB/T 82.4—1994 环连接面对焊钢制管法兰
JB/T 83—1994 平焊环板式松套钢制管法兰
JB/T 84—1994 凹凸面对焊环板式松套钢制管法兰JB/T 85—1994 翻边板式松套钢制管法兰
JB/T 86.1—1994 凸面钢制管法兰盖
JB/T 86.2—1994 凹凸面钢制管法兰盖
JB/T 81—1959 钢制平焊法兰
JB4700-2000 压力容器法兰分类与技术条件
JB4701-2000 甲型平焊法兰.
JB4702-2000 乙型平焊法兰.
JB4703-2000 长颈对焊法兰压力容器法兰
3、化工部法兰
HG 20592—1997 钢制管法兰型式、参数(欧洲体系) HG 20593—1997 板式平焊钢制管法兰(欧洲体系) HG 20594—1997 带颈平焊钢制管法兰(欧洲体系) HG 20595—1997 带颈对焊钢制管法兰(欧洲体系) HG 20596—1997 整体钢制管法兰(欧洲体系)
HG 20597—1997 承插焊钢制管法兰(欧洲体系)
HG 20598—1997 螺纹钢制管法兰(欧洲体系)
HG 20599—1997 对焊环松套钢制管法兰(欧洲体系) HG 20600—1997 平焊环松套钢制管法兰(欧洲体系)
HG 20601—1997 钢制管法兰盖(欧洲体系)
HG 20602一1997 不锈钢衬里法兰盖(欧洲体系)
HG 20603—1997 钢制管法兰技术条件(欧洲体系)
HG 20604—1997 钢制管法兰压力-温度等级(欧洲体系)
HG 20605—1997 钢制管法兰焊接接头和坡口尺寸(欧洲体系)
HG 20615—1997 钢制管法兰型式、参数(美洲体系)
HG 20616—1997 带颈平焊钢制管法兰(美洲体系)
HG 20617—1997 带颈对焊钢制管法兰(美洲体系)
HG 20618—1997 整体钢制管法兰(美洲体系)
HG 20619—1997 承插焊钢制管法兰(美洲体系)
HG 20620—1997 螺纹钢制管法兰(美洲体系)
HG 20621—1997 对焊环松套钢制管法兰(美洲体系)
HG 20622—1997 钢制管法兰盖(美洲体系)
HG 20623—1997 大直径钢制管法兰(美洲体系)
HG 20624—1997 钢制管法兰技术条件(美洲体系)
HG 20625—1997 钢制管法兰压力-温度等级(美洲体系)
HG 20626—1997 钢制管法兰焊接接头和坡口尺寸(美洲体系)
HG 20592—2009 钢制管法兰(欧洲体系) 代替 HG 20592~20605—1997
HG 20615—2009 钢制管法兰(美洲体系) 代替 HG 20615~20622—1997和HG 20624~20626—1997
HG 20623—2009 大直径钢制管法兰(美洲体系) 代替 HG 20623—1997
HG 5008—1958 钢制螺纹法兰
HG 5010—1958 突面平焊法兰
HG 5011—1958 榫槽面平焊法兰
HG 5012—1958 凹凸面平焊法兰
HG 5013—1958 平焊法兰用于英制水煤气管
HG 5014—1958 突面对焊法兰
HG 5015—1958 榫槽面对焊法兰
HG 5016—1958 凹凸面对焊法兰
HG 5019—1958 耐酸钢平焊法兰
HG 5022—1958 焊环活动法兰
HG 5028—1958 平面法兰盖
HG 5028—1958 凹凸面法兰盖
HG 5028—1958 榫槽面法兰盖
HG 20527—1992 不锈钢突面对焊环钢制管法兰
HG 20528—1992 衬里钢管用承插环松套钢制管法兰
HG 20529—1992 不锈钢衬里法兰盖
HG 20530—1992 钢制管法兰用焊唇密封环
HGJ 44~76-1991 钢制管法兰
HG 21547—1993 管道用钢制插板、垫环、8字盲板
4、石化部法兰
SH 3406—1996 石油化工钢制管法兰。
