锅炉整体布置
第7章电站锅炉受热面与整体布置
图7.13 对流过热器 前排管束的拉稀结构
热能动力工程专业本科系列教材——电站锅炉原理
• 2)半辐射式
图7.14 管屏的型式 (a)外圈两圈管子截短;(b)外圈管子短路; (c)内外圈管子交叉;(d)外圈管子短路,内外管屏交叉
热能动力工程专业本科系列教材——电站锅炉原理
• • • • • • • • •
• • • • •
7.4.2 燃料性质对受热面布置的影响 7.4.3 锅炉整体外形布置 1)Π型布置 2)塔形布置 3)箱型布置
热能动力工程专业本科系列教材——电站锅炉原理
图7.45 锅炉本体布置示意图 (a)∏型;(b)T型;(c)U型;(d)塔型;(e)H型;(f)N型; (g)L型;(h)半塔型;(i)箱型
3)辐射式(壁式、墙式) 4)包覆壁过热器 7.2.3 过热器系统 1)顶棚与包覆壁过热器 2)低温对流过热器 3)屏式过热器 4)高温对流过热器 7.2.4 再热器系统 1)低温再热器
热能动力工程专业本科系列教材——电站锅炉原理
图7.15 DG1900/25.4—Ⅱ2型锅炉汽水流程图 1—省煤器;2—炉膛;3—低温过热器;4—屏式过热器; 5—末级过热器;6—低温再热器;7—高温再热器;8—汽水 分离器;9—储水罐
图7.4 1 025 t/h亚临界 压力直流锅炉 1—前屏过热器;2—后屏过热器; 3—高温过热器;4—第二级再热器; 5—第一级过热器; 6—低温再热器引出管; 7—低温过热器;8—省煤器; 9—调节挡板;10—空气预热器
热能动力工程专业本科系列教材——电站锅炉原理
图7.5 FW型直流锅炉 炉膛受热面布置图 1—回路1,炉膛底部; 2—回路2,炉膛下部 前墙和两侧墙(前部); 3—回路3,炉膛下部两侧墙(中间); 4—回路4,炉膛下部后墙 和两侧墙(后部); 5—回路5,炉膛上部四侧; 6—回路6,对流烟道各侧; 7—顶棚
国电泰州电厂2x1000MW锅炉简介
国电泰州电厂一期工程2×1000MW超超临界燃煤机组锅炉是由哈尔滨锅炉厂有限责任公司在日本三菱重工业株式会社(Mitsuibishi Heavy Industries Co. Ltd)的技术支持下,设计的超超临界变压运行直流锅炉,采用П型布置、单炉膛、改进型低NOX PM (Pollution Minimum)主燃烧器和MACT(Mitsuibishi Advanced Combustion Technology)型低NOx 分级送风燃烧系统、反向双切圆燃烧方式,炉膛采用内螺纹管垂直上升膜式水冷壁、循环泵启动系统、一次中间再热、调温方式除煤/水比外,还采用烟气分配挡板、燃烧器摆动、喷水等方式。
锅炉采用平衡通风、露天布置、固态排渣、全钢构架、全悬吊结构,燃用神府东胜、兖州、同忻煤。
锅炉型号:HG-2980/26.15-YM2型。
其中HG表示哈尔滨锅炉厂,2980表示该锅炉BMCR 工况蒸汽流量,单位是t/h。
26.15表示该锅炉额定工况蒸汽压力,单位是MPa,YM2表示该锅炉设计煤种为烟煤,设计序列号为2。
2.1锅炉技术规范2.2.1锅炉主要设计参数锅炉的最大连续蒸发量(B-MCR)为2980t/h。
在B-MCR工况下,锅炉出口主蒸汽参数26.25MPa(a)/605,再热蒸汽参数为 4.85MPa/603℃,对应汽机的入口参数为25.0MPa(a)/600/600℃锅炉型号:HG-2980/26.15-YM2,锅炉的主要设计参数见表2-1。
表2-1 锅炉的主要设计参数2.2.2锅炉设计条件锅炉的设计条件主要包括锅炉运行后主要燃用的煤种、点火及助燃用油,对锅炉给水及蒸汽品质要求,电厂的厂用电系统电压配置及配电原则,锅炉运行条件,年利用小时数和年可用小时数,机组运行模式等。
1.煤种泰州电厂的锅炉以神华煤为设计煤种、以同忻煤和兖州煤为校核煤种进行设计和校核,各煤种的有关参数如表2-2所示:表2-2 煤种参数2.点火及助燃用油点火与助燃用油的有关参数见表2-3。
超临界锅炉举例
型号HG-1950/25.4-YM1 哈尔滨锅炉厂有限责任公司引进三井巴布科克技术 生产
末级过热器 屏式过热器
燃烧器 炉膛及水冷壁
冷灰斗
锅炉整体布置图
高温再热器
低温再热器
一级过热器
省煤器
空预器
2锅.锅炉炉整整体体布布置置
制粉系统采用双进双出钢球磨直吹系统,每炉配4台磨煤 机,B-MCR工况下4台运行无备用。每台磨煤机供布置于 前、后墙同一层的LNASB燃烧器,前后墙各4层,每层布置 4只。在煤粉燃烧器的上方前后墙各布置1层燃烬风,每层 有7只风口。
制粉系统
省煤器
序号
项
目
1 省煤器设计压力(BMCR)
2 省煤器工作压力(BMCR)
3 省煤器管型
4 布置方式
5 设计进口温度(BMCR)
6 设计出口温度(BMCR)
7 受热面积(蛇形管/悬吊管)
8 省煤器压降(BMCR) 9 省煤器管内/外径 10 省煤器管节距
11 省煤器管材质
12 省煤器管的防磨设施
数值
4.79% 3.46% 1.30% 0.09% 0.17% 0.3% 89.39% 93.82% 0.37%
93.45% 93.6%
项目
燃烧器区域壁面热负荷 空气预热器进风温度
一次风温度 二次风温度 空气预热器出口热风温度 一次风温度 二次风温度 ECO出口空气过剩系数 炉膛出口过剩空气系数 燃料消耗量 炉膛容积热负荷 炉膛断面热负荷
• 一级过热器布置于尾部双烟道中的后部烟道中,由3段水 平管组和1段立式管组组成,第1、2段 水平过热器沿炉宽 布置190片、横向节距为115 mm,每片管组由4根φ57×8mm 、材料为 SA-213 T12的管子绕成。至第3段水平过热器, 管组变为95片,横向节距为230mm,每片管组由8根 φ51×6.6mm、材料为SA-213 T12的管子绕成,立式一 级过热器采用相同的管子和节距,并引至出口集箱。
锅炉总体安装规范
锅炉总体安装规范第一章的一般要求是,锅炉的总体安装需要按照GB-2009《锅炉安装工程施工及验收规范》及GB-2004《工业炉砌筑工程施工及验收规范》中的相关要求进行。
第一节对安装现场的要求包括以下几点。
1.应按照土建设计完成安装范围内的设备基础(包括各处预埋件),并已通过相关标准的验收。
2.如果采用室内安装方式,锅炉房应该结顶,并且需要及时进行屋顶防水工程。
如果选择露天安装,应该事先考虑好施工方案,以确保建筑和安装工程都能够顺利进行。
3.安装现场应该配备可靠的消防设施、充足的照明和排水设施。
土建施工剩余材料和杂物应该清除干净。
4.存放设备的区域不能有积水,需要防雨淋,并且需要有足够的承载能力。
第二节安装前的其他要求。
1.在安装锅炉设备之前,需要妥善保管,避免丢失、损伤、腐蚀和变质。
2.设备应该按炉号、部件分类存放,并按照图纸说明进行领用,不得随意更改。
3.锅筒下面应该垫以木材,以防止锅筒外壁与地面接触或磨擦,以防损坏表面。
扎锅筒时,禁止穿在管孔中,当绕在短管上时,外壁应垫以木板或麻布,以防损坏表面。
4.管子和集箱堆放应该用木板垫平,管子与管子之间用木板隔开,以防压伤和损坏管子。
第三节一般安装顺序。
安装工作应尽量采取交叉平行、流水作业的方式进行。
安装的大致顺序如下。
1.安装风箱、布风板等燃烧设备(也可在水压试验之后安装),同时对钢架进行检查及校正。
2.安装钢架,影响锅筒、膜式水冷壁起吊的横梁及拉条,应待锅筒和膜式水冷壁起吊就位后再安装主。
3.安装平台扶梯,妨碍锅筒、膜式水冷壁、集箱安装焊接起吊的平台暂时不装。
4.起吊安装锅筒、膜式水冷壁。
安装锅炉管束、导汽管,对有过热器的锅炉交替地安装过热器,在安装过热器先安装集箱。
较小的过热器也可将其装好再吊装到位,然后安装下降管。
5.安装省煤器。
待本体安装好后,进行管道和阀门的安装。
安装空气预热器。
6.水压试验。
水压试验前需装好水位表、压力表、放水阀和空气阀,其余仪表应陆续在试运转前装好。
660MW锅炉本体解析
660MW机组锅炉 本体
湖南华电常德发电有限公司
设备维护部
目录
锅炉总体简介 锅炉本体布置 防磨防爆检查 锅炉重要辅机介绍
湖南华电常德发电有限公司
设备维护部
锅炉总体简介
湖南华电常德发电有限公司
锅炉型式
设备维护部
本厂锅炉为超超临界参数变压运行螺旋管圈直流炉, 单炉膛、一次再热、采用四角切圆燃烧方式、平衡 通风、锅炉采用露天布置、固态排渣、全钢构架、 全悬吊结构П型锅炉 炉后尾部布置两台转子内径为Φ14236mm的三分仓 容克式空气预热器
Mpa.g
299
30.05
297
29.86
292
29.20
湖南华电常德发电有限公司
锅炉热力特性
项目 干烟气热损失 燃料含水分热损失 氢的燃烧损失 空气含水分热损失 未完全燃烧热损失 辐射热损失 其他热损失 制造厂裕度 高位热效率 数值 4.39% 0.08% 0.23% 0.09% 0.56% 0.17% 0.3% 0.2% 90.16% 项目 排烟温度(修正前) 排烟温度(修正后) 过热器喷水温度 过热器喷水量(一级) 过热器喷水量(二级) 低位热效率 炉膛容积热负荷 炉膛断面热负荷 低位热效率(保证) 数值 128℃ 125℃ 299℃ 56t/h 25.4t/h 94.17% 80.64kw/m3 4.607Mw/m2 94%
锅炉除渣采用干式排渣系统,装于冷灰斗下部。
湖南华电常德发电有限公司
主要参数
名 称 单 位 t/h BMCR 2035 ECR 1976 过热蒸汽流量
设备维护部
BRL 1833
过热蒸汽出口压力
过热蒸汽出口温度 再热出口蒸汽流量 再热进口蒸汽流量 再热蒸汽进口压力 再热蒸汽出口压力 再热蒸汽进口温度 再热蒸汽出口温度
整体锅炉施工方案模板

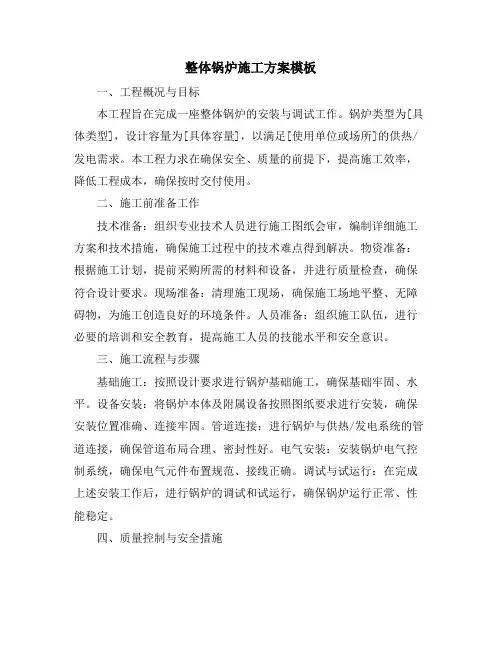

整体锅炉施工方案模板一、工程概况与目标本工程旨在完成一座整体锅炉的安装与调试工作。
锅炉类型为[具体类型],设计容量为[具体容量],以满足[使用单位或场所]的供热/发电需求。
本工程力求在确保安全、质量的前提下,提高施工效率,降低工程成本,确保按时交付使用。
二、施工前准备工作技术准备:组织专业技术人员进行施工图纸会审,编制详细施工方案和技术措施,确保施工过程中的技术难点得到解决。
物资准备:根据施工计划,提前采购所需的材料和设备,并进行质量检查,确保符合设计要求。
现场准备:清理施工现场,确保施工场地平整、无障碍物,为施工创造良好的环境条件。
人员准备:组织施工队伍,进行必要的培训和安全教育,提高施工人员的技能水平和安全意识。
三、施工流程与步骤基础施工:按照设计要求进行锅炉基础施工,确保基础牢固、水平。
设备安装:将锅炉本体及附属设备按照图纸要求进行安装,确保安装位置准确、连接牢固。
管道连接:进行锅炉与供热/发电系统的管道连接,确保管道布局合理、密封性好。
电气安装:安装锅炉电气控制系统,确保电气元件布置规范、接线正确。
调试与试运行:在完成上述安装工作后,进行锅炉的调试和试运行,确保锅炉运行正常、性能稳定。
四、质量控制与安全措施质量控制:施工过程中,严格按照施工图纸和技术规范进行施工,加强质量检查和验收,确保工程质量符合设计要求。
安全措施:加强施工现场的安全管理,制定并执行安全操作规程,确保施工过程中无安全事故发生。
五、材料与设备选用本工程所选用的锅炉本体、附属设备、管道及电气元件等材料和设备,均应符合国家相关标准和规范,并优先选择具有优良性能和良好售后服务的产品。
六、人员组织与培训本工程将组建专业的施工队伍,包括项目经理、技术负责人、施工员、质检员等,确保施工过程有序、高效。
同时,对施工人员进行必要的技能培训和安全教育,提高施工人员的综合素质。
七、工期安排与进度监控根据工程实际情况,制定详细的工期计划,明确各阶段的施工任务和时间节点。
余热锅炉的整体布置
余热锅炉的整体布置
余热锅炉的整体布置影响着其功能和性能,一般遵循以下原则:
1. 烟气流程要合理,尽量做到串联的烟气流程,避免并联烟气流程。
2. 受热面应按高温、高压、低温、低压的顺序依次布置,并应满足给水蒸发和排烟温度的要求。
3. 省煤器和空气预热器应布置在烟气流程的下游段,避免烟气带风和低温烟气冷却受热面过快。
4. 对于锅炉的高温部分和低温部分之间,应设置膨胀节,使高温受热面在高温下自由伸缩,不受约束。
5. 受热面管子或烟道不得任意拆除,如需变更,应考虑其对锅炉热平衡、流动阻力、烟速、风量、蒸发量等方面的影响,并须重新核算。
6. 安装过程中要保持清洁,特别是对流动受热面和高温部件要特别小心,以防止涂层脱落或堵塞。
7. 余热锅炉的部件要满足结构强度和刚度要求,以确保安全稳定运行。
至于具体的布置结构,建议参考相关资料或咨询人士。
整体布置原则要结合具体设备和技术条件进行考虑。
G2电站锅炉司炉培训试题及答案
G2电站锅炉司炉培训试题及答案1、【多选题】《中华人民共和国特种设备安全法》规定,特种设备生产、经营、使用单位应当按照国家有关规定配备特种设备(),并对其进行必要的安全教育和技能培训。
(ABD)A、安全管理人员B、检测人员C、检验人员D、作业人员E、营销人员2、【多选题】下列关于锅炉整体布置的表述正确的是()。
(BD)A、对低参数小容量锅炉,受热面中以对流受热面为主B、对于高参数锅炉,工质加热和过热吸热量比例增大,蒸发吸热量比例减少C、随着锅炉容量的增加,能布置水冷壁的炉内表面积也增大D、对于中参数锅炉,工质蒸发吸热量与炉内辐射受热面的吸热量大致相近3、【多选题】下列属于燃料性质对受热面布置的影响的是()。
(ABC)A、煤的灰分影响对受热面的磨损B、煤水分较大,引起炉内燃烧燃烧温度下降C、煤中的硫分影响烟气露点D、影响环境4、【多选题】四角切圆燃烧的主要特点是什么?()(BCDF)A、减少热交换B、四角射流着火后相交,相互点燃,煤粉着火稳定C、便于实现分段送风D、炉膛结构简单E、负荷变化时调节灵活F、炉内热负荷均匀5、【多选题】对于违反《特种设备安全监察条例》规定的,举报人可以向()举报。
(AD)A、特种设备安全监督管理部门;B、公安部门;C、检察机关;D、行政监察6、【多选题】废水处理方法有()(ABC)A、物理处理法B、化学处理法C、生物处理法D、过滤7、【多选题】影响水动力多值性的因素有()。
(ABCD)A、工作压力B、进口工质的焓值C、管圈热负荷和锅炉热负荷D、热水段阻力8、【多选题】循环流化床锅炉在实际运行中如出现床温的降温状况,会产生()不良后果。
(BCD)A、物料循环量减少;B、脱硫剂脱硫效果下降;C、炉膛温度当低于燃料的着火温度时,锅炉易熄火;D、锅炉出力下降。
9、【多选题】循环流床锅炉床料变化对临界流速和临界流量的影响主要有()。
(ABD)A、如果床料的当量直径增大时,临界流量就随着增加;B、床料中颗粒密度增大时,临界流量也随着增大;C、若床料的堆积空隙率减小,临界流量增大;D、床料的运动粘度或温度增高时,临界流量将减小。
常用的锅炉结构(三)
常用的锅炉结构(三)(二) 双锅筒水管锅炉双锅筒水管锅炉也分为双锅筒纵置式和双锅筒横置式两种布置形式。
1 双锅筒横置式水管锅炉这种锅炉容量较小的型号有SHW(双横往)型、SHH(双横活)型等,工作压力为1.3MPa,蒸发量为2t/h或4t/h,如图2-11所示。
锅炉结构主要由上下两个横置的锅筒1和4,对流管束2和水冷壁管11等部分组成。
上锅筒较下锅筒略靠炉前,两个锅筒中心线的连线与水平线成80º交角。
水冷壁管从上锅筒前部接出,往下倾斜与水平线成15º交角,沿前墙直下至炉门上部,再穿过前墙与炉墙外横集箱焊接相连。
对流管束中设有三道隔烟墙。
第一道隔烟墙砌在炉膛后部的第一排管束右侧,约占整个炉膛内宽的三分之二。
第一排管束显露在隔烟墙外,吸收炉膛辐射热σ第二道隔烟墙与第一道隔烟墙垂直相交。
第三道隔烟墙一般为铁板,与锅炉后墙相连。
烟气由炉膛左侧进入对流区后,顺着三个烟道呈'Z'形流动,横向冲刷管束,最后经引风机由烟囱排出。
水循环有两分系统。
一个是本体水循环系统,给水进入上锅筒后,由第三烟道的管束下降到下锅筒,将水中污垢沉积于下锅筒,水再由第一和第二烟道的管束上升到上锅筒,从而不断循环;另一个是水冷壁水循环系统,水由上锅筒两端的下降管流到炉前横集箱,经水冷壁管返回到上锅筒,产生的蒸汽进入蒸汽空间,分离出的水再参加循环。
这种锅炉的优点是:结构紧凑,制造容易;每排管束都弯成一定的弧度,富于弹性;有足够的炉膛容积,适于燃烧多样煤种。
缺点是:清理水垢困难,对水质要求严格;老式锅炉多数是手工操作,劳动强度大;没有尾部受热面,烟气流程较短,排烟温度较高。
图2-12是SHL20-13型锅炉结构。
锅炉本体主要由上、下锅筒、对流管束和水冷壁管及集箱等受压元件组成;尾部有铸铁省煤器和管式空气预热器。
上、下锅筒横置在同一垂直面上,上锅简直径较下锅筒稍大。
两个锅筒之间有三组对流管束,前组管束只有一排管子,位于炉膛烟气出口附近;后两组管束中间有二道隔烟墙。
4锅炉本体概况、锅炉的主要部件、锅炉本题的主要系统
三、锅炉本体布置及系统(一)锅炉本体概况锅炉本体采用单炉膛Ⅱ形(即原称倒-U 形)布置,一次中间再热,燃用煤粉,燃烧制粉系统为钢球磨煤机中间贮仓式热风送粉,四角布置切圆燃烧方式,并采用直流式宽调节比摆动燃烧器(简称WR 燃烧器),分隔烟道挡板调节再热蒸汽温度,平衡通风,全钢结构,半露天岛式布置,固态机械除渣。
锅炉本体布置简图见图2—1。
炉顶中心标高为59000mm ,汽包中心线标高为63500mm ,炉膛四周布置了膜式水冷壁。
炉膛上部布置了四大片分隔屏,分隔屏的底部距最上层一次风煤粉喷口中心高度为21160mm ,这对燃用低挥发分的贫煤(本 锅炉的设计燃料)有足够的燃尽长度。
为 使着火和燃烧稳定,除采用WR 燃烧器外,还在燃烧器四周水冷壁上敷设了适当的燃烧带(或称卫燃带)。
在分隔屏之后及炉膛折焰角上方,分别布置有后屏及图2-1 1025t /h 亚临界参数自然循环锅炉简图1—汽包;2—下降管,3—分隔屏;4—后屏;5—高温过热器;6—高温再热器;7—水冷壁;8—燃烧器;9—燃烧带;10—空气预热器;11—省煤器进口集箱;12—省煤器;13—低温再热器;14—低温过热器高温过热器。
水平烟道深度为4500mm,其中布置有高温再热器。
水平烟道的底部不是采用水平结构,而是向前倾斜,其优点是可以减轻水平烟道的积灰。
尾部垂直烟道(后烟井)为并联双烟道,亦即分隔成前、后两个烟道、总深度为12000mm,前烟道深度5400mm,为低温再热器烟道,后烟道深度为6600mm,为低温过热器烟道,在低温过热器下方布置了单级省煤器。
过热蒸汽温度用两级喷水减温器来调节,而再热蒸汽温度的调节是通过烟气挡板开度的改变,调节尾部烟道中前、后两个烟道的烟气量,从而控制在锅炉负荷变动时的再热蒸汽温度。
尾部烟道下方设置两台转子直径为φ10330的转子转动的三分仓回转式空气预热器,这可使锅炉本体布置紧凑,节省投资。
水冷壁下集箱中心线标高为7550mm,炉膛冷灰斗下方装有两台碎渣机和机械捞渣机。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
✓高压及超高压时,蒸发吸热比例下降, 仅布置水冷壁能满足蒸发吸热需要,甚 至富裕。而SH吸热↑,故部分SH进入 炉膛构成辐射或半辐射式。SH传热方 式多,系统庞大而复杂。
✓超临界时,工质为单相,仅能采用直 流锅炉,加热吸热量约30%,其余为过 热吸热量,无蒸发受热面。
举例
图 8-4 400t/h 超高压锅炉热力系统 1 一锅筒;2 一炉室;3 一水冷壁;4 一屏式过热器;5 一第一级喷水(5 t/h); 6 一冷段过热器;7 一第二级喷水(4.0 t/h);8 一热段过热器;9 一炉顶过热器; 10 一后墙引出管;11 一转弯烟室;12 一再热器;13 一省煤器;14 一空气预热器
了解常用的П型炉,T形炉,塔形炉的特点
8.2.1 工业锅炉的外形
由锅炉管束,管束与炉排的相对位置决定外形
对容量为6-20t/h的小容量锅炉,大都采用如SZL型、DZD型和 SHL型等锅炉的外型布置方式。
有纵置式和横置式 双锅筒纵置式。
8.2.2. 室燃炉的外形
外形取决于炉膛和尾部受热面的相对位置。
8.1.1 蒸汽参数对热力系统的影响
加
过蒸
热
热发
igr igs igr i'' i'' i' i' igs
r i'' i' PPcr r i'' i' 0
结论:
总吸热量不变时,P↑,过热、蒸发、加热三部分 的吸热量占总吸热量的比例发生变化。
即P↑,蒸发↓,其它两项升高。
锅炉整体布置结构
8.1 锅炉的热力系统
锅炉的热力系统是指锅炉各受热面沿烟气流 程布置的位置和相互之间热量分配的关系。
对锅炉热力系统提出的最基本要求是锅炉 的可靠性和经济性亦即锅炉应在达到安全可 靠的基础上,力求技术先进、节约金属、制 造安装简便,热效率高。当锅炉蒸汽参数、 容量和燃用的燃料不同时,达到上述要求的 具体措施也是不同的,这就使锅炉的热力系 统有所不同。
8.2 锅炉外形布置
锅炉外形(包括炉膛、对流烟道及所有受热面)布置 是为了满足热力系统对各种受热面布置的要求。
选择时应考虑的因素有: 1. 锅炉蒸汽参数, 2. 燃料燃烧设备的型式, 3. 制造及工艺条件, 4. 整个电厂布置的合理性,各种汽、水管道、烟、
风、煤粉管道的合理布局, 5. 检修及运行操作是否方便, 6. 还要考虑到与其它设备(汽轮机)的配合等。
但高到一定数值后,对强化燃烧没有太大的 帮助,反而要耗费过多的空气预热器受热 面,并增加尾部受热面布置的困难。
对于层燃炉,若 trk 太高,易烧坏炉排。
对室燃炉,只要能满足稳定燃烧, 制粉系统干燥的需要,不必太高。
8.3.3 炉膛放热强度
炉膛的主要热力特性,是单位时间内输入的平均热量,也称 炉膛热功率或称炉膛热负荷或称炉膛放热强度。
锅炉的基本设计参数包括:炉膛放热强度、炉膛出口烟温、排 烟温度、热空气温度、炉膛出口的过量空气系数和各烟道受热 面的漏风系数、各受热面中烟气速度、空气速度、水速等。
排烟温度:空气预热器的面积以及低温腐蚀两者决定,经济和安全 的角度;
热空气的温度:不是越大越好,空气预热器的面积以及稳定燃烧的 热风温度,输送制备煤粉所需要的温度值,对小锅炉空气对炉排的 冷却作用。
∵ Vy D , ∴随 D b ↑,水平烟道的高度 h
需增加,否则烟速可能太高,∵b 相对较小,SH 中
蒸汽也可能超速。尾部竖井深度也需增大,同样由 于增大较慢,SH 采用多重管圈,EC 采用多重管圈 或双面进水。AH 采用双面进风,以避免工质流速过 高。
D非常大时,部件、级数太多,难于布置。
一般采用多烟道;AH采用回转式,EC、SH、RH采用强 化措施等。
(3) 燃烧器区域壁面热负荷
按照燃烧器区域炉膛单位炉壁面积来计算,单位时
间送入炉膛的平均热量:
qr
BjQnet,ar Fr
,kW/m2
炉膛截面热负 荷的补充指标
Fr 为燃烧器区域炉壁面积,m2。一定程度上反映
了燃烧中心的火焰温度水平。稳定着火和防止结渣 结合考虑。
8.3.4 炉膛出口烟温的选取
(a)保证辐射和对流受热面可靠(安全性)。 燃用固体燃料时,以受热面不结渣为为限,一般应小于DT。 液体和气体燃料时,也不宜过低,否则炉温降低,影响着火 的稳定和燃尽。 (b) 技术经济性的要求(经济性)。 辐射受热面与对流受热面数量与出口烟温的关系。即高温区 辐射更有效。 推荐: 小型锅炉燃用固体燃料时,不宜低于950℃; 燃用固体燃料的大中型室燃炉,比较经济合理的炉膛出口烟 温约为1200℃; 燃用气体燃料时,可提高到1400℃左右。
(1) 炉膛容积热负荷 单位时间送入炉膛单位容积中的平均热
量(以收到基低位发热量计算)。
qV
BjQnet,ar Vl
, kW/m3
反映燃料及燃 烧产物在炉膛 内停留的时间
Bj —燃料消耗量,kg/s; Qnet,ar —燃料收到基低位发热量,kJ/kg; Vl —炉膛容积,m3。
炉膛容积热负荷反映了燃料以及燃料产物在炉膛中的停留时间, 对燃烧,燃尽,炉膛出口烟温,NOx含量,结渣等有影响
✓低压时,蒸发吸热最主要,仅水冷壁不 能满足蒸发吸热需要,还布置锅炉管束 (低压锅炉显著特征),较少有或没有 SH,可装AM,有时也AH。
✓中压时,蒸发↓,水冷壁基本满足,若 略有不够,可设计沸腾EC,而不设锅炉 管束。EC和AH必不可少,有时要双级布 置 , 取 决 于 trk , SH 一 般 为 对 流 式 , 置 于 烟温较高区,如凝渣管后。
结论: 锅炉炉膛容积增加到二倍,宽度↑到 1.26 倍。
尽管 V 与 D(容量)的变化不成比例(中等容量
以上,V↑>D↑),但炉宽 b↑<D↑, ∴ D 随 D↑ b
而↑,即随 D↑,单位宽度上的蒸发量迅速↑。
说明:
在相近的锅炉容量和体积比,大容量锅炉炉膛壁面积比小 容量炉膛壁面积相对减少。∴中小锅炉,仅水冷壁就可使 火焰足够冷却。
8.1.3 容量的影响
若炉膛简化为 且 a∶b∶H=const=K V=abH 若 V1=2V 容积增加到二倍。 a1=Ka; b1=Kb; H1=KH V1=a1b1H1=K3abH=2V=2abH
K 3 2 1.26
因此炉膛体积的增加要大于炉膛壁面积的增加,这样大容量的 锅炉炉膛面积比小容量锅炉的炉膛面积相对减少,另外从功率 讲,锅炉容量与炉膛体积大致成比例,而从炉膛水冷壁的吸热 以及保持炉膛出口烟温不致过高的能力看应该与炉膛的面积成 正比。因此大容量炉膛的燃烧能力大于传热能力,而中小型锅 炉相反,因此在大型锅炉中仅布置水冷壁不能满足要求。
(2) 炉膛截面热负荷 按燃烧器区域炉膛单位截面来计算, 单位时间送入炉膛的平均热量称为炉 膛截面热负荷,即
qa
BjQnet,ar F
,kW/m2
反映水平断面 上燃烧产物的
F 为燃烧器区域炉膛截面积,m2。平均流动速度
锅炉的高矮、胖瘦可由以上两种放热指标来决定。炉膛截面热 负荷反映了水平断面上燃料产物的平均流动速度。关系燃料着 火以及燃烧器区域的结渣,炉膛出口温度等。
py 过低,硫酸蒸汽结露,低温受热
面严重腐蚀及堵灰。
经济排烟温度
仅根据锅炉设备的投资,运行的费用(包括燃料和工厂用电能消耗) 和设备投资的补偿年限等条件确定的排烟温度。 在最后一个受热面AH中,忽略耗散热,烟气侧放热等于工质侧吸热, 有:
8.3.2 热空气温度的选取
理论上讲, trk 越高越好。
对燃用固体燃料锅炉,对流受热面受到烟气中飞灰的磨损,其 磨损量与烟气流速的三次方成正比,故而要从防止受热面受飞灰 磨损的要求对烟气流速加的热力系统图 1 一下辐射区Ⅰ;2 一下辐射区Ⅱ; 3 一中辐射区Ⅰ;4 一喷水(66t/h);5 一中辐射区Ⅱ;6 一炉顶过热 器;7 一汽–汽热交换器;8 一喷水(25t/h);9 一上辐射区;10 一屏式过热器Ⅰ;11 一屏式过热器Ⅱ; 12
一喷水(41t/h);13 一对流过热器,14 一再热器;15 一喷水; 16 一过渡区;17 一省煤器;18 一空气预热器
8.3.5 空气和烟气流速
原则:安全可靠、技术可行、经济合算。 对流受热面烟速,考虑的因素有:传热强度、烟气流动
阻力、含尘气流对受热面的磨损、受热面的积灰等。 按传热和流阻可得经济烟速,但其值会随钢材价格和煤、 电价格的变动而有所改变 。
对燃油及气体燃料锅炉,不考虑受热面的磨损问题,应按经济 烟速来选择烟气流速。
缺点:占地面积大,容量大时易造 成过热器中的蒸汽流速过高及烟气 过高。热力不均匀性↑。
(3)塔型
优点:占地面积小。
缺点:锅炉高度大,构架成本高,并要 承受动载荷,蒸汽及风道管路长,成本 也高,并且安装及检修困难。用于灰分 较多的燃料,飞灰不会因离心力而集中, 故不会引起局部受热面集中磨损。
8.3 基本参数的选取
8.1.2 燃料性质的影响
1. 燃料种类不同,锅炉热力系统不同。 2. 同种类燃料,化学成分,燃烧特性不同,对热力系统的影响也不同。
锅炉不能通用性设计,困难就在于此。
例如: 1. 当燃用贫煤和无烟煤时,由于V较低,着火、燃尽较为困难,常采用
较高温度的热风送粉,以保证顺利着火。因此AH(空气预热器)面 积增大,甚至与EC交错双级布置,有时须布置卫燃带。 2. 水分增多,需综合考虑燃烧温度下降、炉内辐射吸热是否减少、对 流吸热是否增加、燃尽是否能保证等。 3. 灰分增多,需综合考虑磨损、结渣、积灰、烟速与受热面积的关系 等。 4. 硫分增多,需综合考虑腐蚀、堵灰、排烟温度与效率等。 5. 发热量变化,需考虑烟气量的变化与受热面积的关系。
图 8-11 锅炉本体布置示意图 (a) 倒 U 型;(b) T 型;(c) N 型;(d) M 型;(e) 塔型;(f) 半塔型;(g) 箱型;
