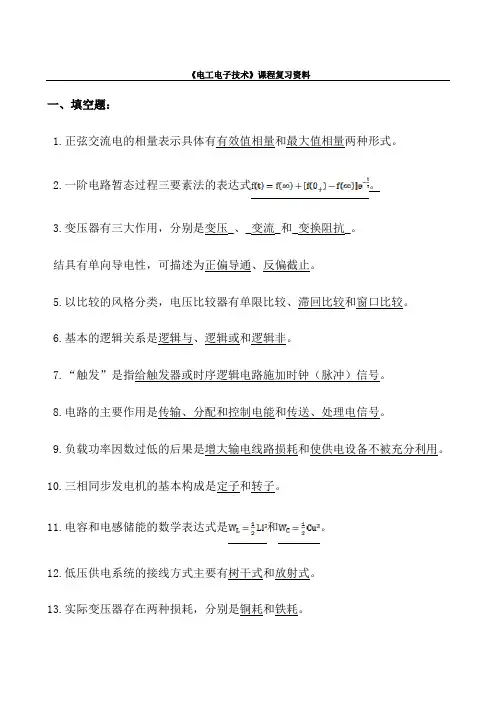

电工电子技术基础练习题（1）
1、固定偏置放大电路如图所示，已知U CC V =20，U BE .V =07，晶体管的电流放 大系数β=100，欲满足I C mA =2，U CE V =4的要求，试求电阻R B ，R C 的阻值。
T ++
R B
R C
u o
u i
+U CC
C 1
C 2
+-+-
2、电 路 如 图 所 示， 已 知 晶 体 管 的β=60，r be k =1Ω，U BE =0.7 V ，
试 求:(1) 静 态 工 作 点 IB ，IC ，UCE 。
+3kΩ270kΩ
+
C 1
C 2
u i
u o
R B1R C
+12V
3DG6
+
－
+
－
3、电 路 如 图 所 示， 已 知 晶 体 管β=100，计 算 电 路 的 静 态 值 I B ， I C ，U CE 。
4、如图：若U CC =6V ，R C =2kΩ,R B =200 kΩ, β=50,用估算法计算其静态工作点。
5、晶体管放大电路如下图所示： 已知β ＝100，r b e =1kΩ，Vcc=24V ，Rc
＝3kΩ，R b ＝600kΩ，RL ＝1.5kΩ，试近似计算：放大电路的输入电阻R i ；输出电阻Ro ；电压放大倍数A u 。
6、放大电路如图所示，晶体管的电流放大系数β=50，
U BE .V =06 ，R B1=110 k Ω，R B2=10 k Ω，RC=6k Ω，RE =400Ω，RL ＝6 k Ω，求：(1) 计算静态工作点；(2)画出微变等效电路；
+R B1
R B2
R C
R E
R
L
u o u i +
C 2
C 1+12V
C
B
E +
－
+－
7、电 路 如 图所示，已知β=50，r be k =1 Ω，要求：(1) 画出两个电 路 的 微 变 等 效 电 路 ；(2) 计算输入电阻，输出电 阻。
8、单相半波整流电路中，U1为变压器原边电压，U2为变压器副边电压，U O 为负载电阻R L 上的电压，若U1是400V ，U1和U2线圈扎数比是20：1，计算U O
9、单相桥式整流电路中，U1为变压器原边电压，U2为变压器副边电压，
U O 为负载电阻R L 上的电压，若U1是400V ，U1和U2线圈扎数比是2：1，计算U O
10、根据下面的输入波形A 、B ，分别画出或门输出Y 1、或非门输出Y 2。
12、根据下面的输入波形A 、B ，分别画出或门输出Y 1、或非门输出Y 2。
13、根据下面的输入波形A 、B ，分别画出或门输出Y 1、或非门输出Y 2。
14、根据下面的输入波形A 、B ，画出异或门输出Y 。
15、由与非门构成的基本RS触发器的初始状态Q=1，根据下面的输入信号画出Q、
Q。
Q
Q
16、由下图给出的CP、J、K波形，画出上升沿触发的JK触发器（初态为 0 ）
的输出Q的波形。
17、由下图给出的CP、J、K波形，画出下升沿触发的JK触发器（初态为 1 ）的输出Q的波形。
18、根据CP和D的波形，画出上升沿触发D触发器的输出信号Q的波形（设初始状态Q=0）。
19、画出下图的直流通路
电工电子技术基础练习题（2）
1、点接触型二极管的特点？
2、三极管具有放大作用的内部条件？外部条件？
3、共射极基本放大电路中基极偏置电阻R C的作用？
4、硅管和锗管的伏安特性主要区别在哪里？
5、图中的1—5分别代表伏安特性曲线的什么？
6、指出三极管输出特性图中饱和区、放大区、截至区分别应该在什么位置。
7、直流稳压电源的四个组成部分各自的作用是什么？
8、根据电路图和U
2的波形画出R
L
的电压波形图。
9、共发射极放大电路元件参数的选择要满足什么条件？
10、确定静态值有哪些方法？
11、写出下图中Vcc、Rc、R
B 、C
1
、C
2
、VT器件名称。
12、解释什么叫截止失真。
13、根据下面的输入波形A、B，分别画出或门输出Y
1、或非门输出Y
2
。
14、根据下面的输入波形A、B，分别画出与门输出Y
1、与非门输出Y
2
。
15、根据下面的输入波形A、B，画出异或门输出Y。
16、由下图给出的CP、J、K波形，画出上升沿触发的JK触发器（初态为 0 ）的输出Q的波形。
17、画出下图的直流通路 18、画出下图的直流通路
19、画出下图的交流通路 20、画出下图的交流通路
21、画出下图的交流通路
22、由与非门构成的基本RS触发器的初态Q=1，根据下面的输入信号画出Q、Q。
23、由与非门构成的基本RS触发器的初态Q=0，根据下面的输入信号画出Q、Q。
24、根据电路图和U
2的波形画出R
L
的电压波形图。
25、如图当B端为正时电流的通路是什么？
26、根据下图所示电路，分析D1正负极接反
