2、浴盆安装估计表内不包括支座和四周侧面的砌砖及粘贴 瓷砖。
3、蹲式大便器安装，已包括了固定大便器的垫砖，但不包 括大便器的蹲台砌筑。
4、大便槽、小便槽自动冲洗水箱安装以“套”为计量单位， 已包括了水箱托架的制作安装，不得另计计算。
5、小便槽冲洗管制作与安装以“m”为计量单位，不包括阀 门安装，可另计。
2、减压器安装按高压侧的直径计算。
3、水表安装，以“组”为计量单位。计价 表中的旁通管及止回阀如与设计规定的安装 形式不同时，阀门及止回阀数量可按设计规 定调整，其余不变。（8-367）
2021
7
工程量计算规则
四、卫生器具制作安装(清单计价P106～108）
1、卫生器具组成安装以“组”为计量单位，计价表内已按 标准图综合了卫生器具与给水管、排水管连接的人工与材料 用量，不得另行计算。
2021
5
工程量计算规则
二、阀门、水位标尺安装
1、各种阀门安装，均以“个”为计量单位。法兰阀门安装， 如仅为一侧法兰连接时，计价表所列法兰、带帽螺栓及垫 圈数量减半，其余不变。
2、各种法兰连接用垫片，均按石棉橡胶板考虑，如用其他 材料，不得调整。
3、法兰阀（带短管甲乙）安装，均以“套”为计量单位， 如接口材料不同时，可作调整。
2021
11
实例工程量清单编制
清单书P87
2021
12
定额套用时应注意的问题
2021
13
定额套用时应注意的问题
2021
14
定额套用时应注意的问题
2021
15
定额套用时应注意的问题
2021
16
定额套用时应注意的问题
2021
17
定额套用时应注意的问题

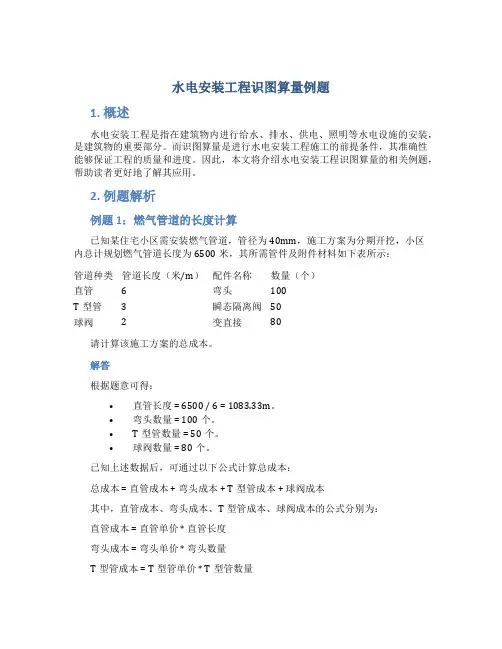

水电安装工程识图算量例题
水电安装工程识图算量例题1. 概述水电安装工程是指在建筑物内进行给水、排水、供电、照明等水电设施的安装，是建筑物的重要部分。
而识图算量是进行水电安装工程施工的前提条件，其准确性能够保证工程的质量和进度。
因此，本文将介绍水电安装工程识图算量的相关例题，帮助读者更好地了解其应用。
2. 例题解析例题1：燃气管道的长度计算已知某住宅小区需安装燃气管道，管径为40mm，施工方案为分期开挖，小区内总计规划燃气管道长度为6500米，其所需管件及附件材料如下表所示：管道种类管道长度（米/m）配件名称数量（个）直管 6 弯头100T型管 3 瞬态隔离阀50球阀 2 变直接80请计算该施工方案的总成本。
解答根据题意可得：•直管长度 = 6500 / 6 = 1083.33m。
•弯头数量 = 100个。
•T型管数量 = 50个。
•球阀数量 = 80个。
已知上述数据后，可通过以下公式计算总成本：总成本 = 直管成本 + 弯头成本 + T型管成本 + 球阀成本其中，直管成本、弯头成本、T型管成本、球阀成本的公式分别为：直管成本 = 直管单价 * 直管长度弯头成本 = 弯头单价 * 弯头数量T型管成本 = T型管单价 * T型管数量球阀成本 = 球阀单价 * 球阀数量假设各品目的单价如下：管道种类单价（元/m）配件名称单价（元/个）直管55 弯头60T型管68 瞬态隔离阀80球阀30 变直接50则，总成本为：总成本 = 55 * 1083.33 + 60 * 100 + 68 * 50 + 30 * 80 = 60009.9 元因此，该施工方案的总成本为60009.9元。
例题2：插座数量计算某写字楼共有10层，每层面积为500平方米，2.8米高。
每个办公室需至少安装6个插座。
请问，该写字楼一共需要安装多少个插座？解答计算方法如下：•一个层面积的插座数目 = 500 / 2.8 / 6 = 29.76（向上取整为30）个。
•整栋楼的插座数目 = 每层插座数目 × 楼层数 = 30 × 10 = 300个。
水电安装工程识图算量例题

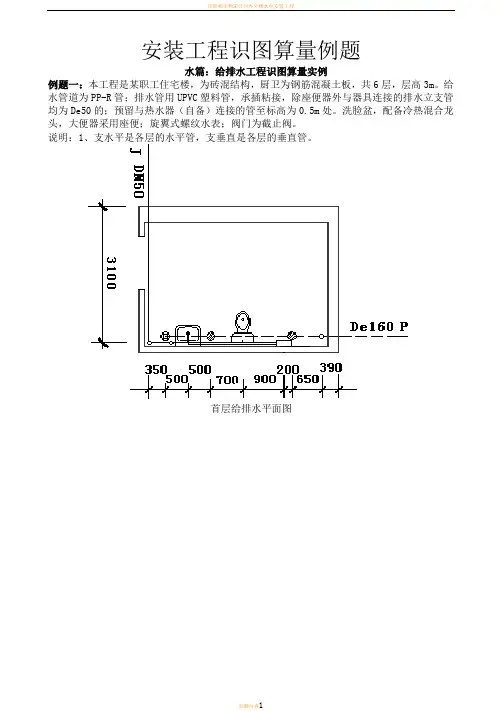

安装工程识图算量例题水篇：给排水工程识图算量实例例题一：本工程是某职工住宅楼，为砖混结构，厨卫为钢筋混凝土板，共6层，层高3m。
给水管道为PP-R管；排水管用UPVC塑料管，承插粘接，除座便器外与器具连接的排水立支管均为De50的；预留与热水器（自备）连接的管至标高为0.5m处。
洗脸盆，配备冷热混合龙头，大便器采用座便；旋翼式螺纹水表；阀门为截止阀。
说明：1、支水平是各层的水平管，支垂直是各层的垂直管。
首层给排水平面图给水系统图排水系统图解：工程量计算如下：（一）、给水系统（1）设备（附件）工程量：（DN50规格）截止阀=1个；（DN25规格）截止阀=1×6＝6个；（DN25规格）螺纹水表=1×6＝6个。
（2）管（线）工程量：PP-R给水管DN50=1.5（入户）＋3.1（水平）＋1.0＋4.0（垂直）＝9.6mPP-R给水管DN40=3m（垂直）PP-R给水管DN32=3×2（垂直）＝6mPP-R给水管DN25=3（垂直）＋{0.35＋0.5（支水平）＋（1.0—0.25）（支垂直）}×6＝12.6m PP-R给水管DN20=（0.5+0.7）（支水平）×6 ＝7.2mPP-R给水管DN15={0.9+0.9＋0.7＋0.5（支水平）＋(0.5－0.25)＋（0.45－0.25）*2 ＋(0.5－0.35)+(0.45－0.35) （支垂直）}×6＝22.4m（二）、排水系统（1）设备（附件）工程量：（De50规格）地漏=2×6＝12个；（De50规格）清扫口=1×6＝6个；洗脸盆=6组；座便器=6组；（2）管（线）工程量：UPVC排水管De160=1.5（出户）＋0.39（水平）＋（1.2－0.4）（垂直）=2.69mUPVC排水管De110=0.4+18.7（垂直）＋（0.65+0.2+0.9）×6（支水平）＋0.4×6（座便器）=32mUPVC排水管De75=（0.5+0.7）×6（支水平）=7.2mUPVC排水管De50=0.5×6（支水平）=3m电篇：电气照明工程识图算量实例例题二：某住宅平面图，层高3.0m，由图可知房间内有单管链吊荧光灯，圆球吸顶灯，暗装板式开关，安装高度1.4m，分户配电箱尺寸为：500*300*200，箱底距地1.5m，配电线路导线为BV-2.5，穿阻燃塑料管沿天棚、墙暗敷设，其中2、3根穿PC20，4根穿PC25。
某住宅楼给排水工程量计算案例
第二节给排水工程【例】某住宅楼给排水工程施工图如图所示，试计算工程量并编制工程量清单和计价表。
工程施工图；一、工程施工图（一）、施工图介绍：1、施工图说明1）本工程采用相对标高，单位以米计，室内管线标高均以管中心线计；其余尺寸以毫米计。
2）管材：生活给水管采用PP-R塑料给水管，1.0Mpa，热熔连接，安装参照建筑给水聚丙烯管道（PP-R）应用技术规程。
排水管采用PVC-U塑料排水管，安装详见96S341《建筑排水用硬聚氯乙烯（PVC-U）管道安装》，并符合《建筑排水硬聚氯乙烯管道工程技术规程》要求。
3）管道穿越屋面须做防水套管，详S312给水管，穿楼板或混凝土墙须加设钢制套管。
4）卫生设备排水留洞应根据所定洁具型号预留。
5）排水管采用坡度：DN50 i=0.03；DN75 i=0.025；DN100 i=0.02；DN150 i=0.01；DN200 i=0.016）未尽事宜按有关施工规范执行。
7）图例2、室内给水排水平面图如图7-1～4所示。
3、卫生间详图如图7-5所示。
4、室内给水系统图如图7-6所示。
5、室内排水系统图如图7-7所示。
（二）施工图识读示例1、平面图的识读：从所示图可知本例为民用住宅六屋楼，每单元为一梯二户。
污、废水在底层单独排出外墙，这是预防楼层下来的污、废水可能来不及排出造成底层卫生间侧溢而设置。
从平面图看出每户设有浴缸、洗脸盆、坐式大便器（详见卫生间详图）。
从屋顶平面图中可知给水直通到水箱，水箱内有进水浮球阀，有水箱进水管、出水管、溢流管及放空管。
图7.5.1 一层平面图图7-2 二层平面图图7-3 三～六层平面图图7-4 屋项平面图图7-5 卫生间详图图7-6 给水系统图2、系统图的识读：从系统图7-6可知，给水立管编号JL-0是单元屋顶水箱的进水管，管径为DN50，其引水管埋深0.6米，在室外设有水表1个，立管直穿屋面，在层顶水箱内设有进水浮球阀二个，为便于检修（浮球阀常因锈垢而失灵）在屋面进水管上设闸阀二个。
给排水工程量计算案例
号
位
1 瓷质浴盆，冷水安 组 1.000
装
2 镀锌钢管螺纹连接 m 2.250
，室内给水，DN15
计算式
3.0000.750
3 给水管道消毒冲洗 m 2.250 3.000-
DN15
0.750
例8： 图为钢管组成 冷热水淋浴器 安装 ，图示给 水管为镀锌钢 管，螺纹连接 ，请列项并计 算工程量。
建筑给排水
冷水安装
2 镀锌钢管螺纹连接 m 1.800
，室内给水，DN15
计算式
3.0001.200
3 给水管道消毒冲洗 m 1.800 3.000-
DN15
1.200
例6： 图为瓷质立式 小便器安装 ， 图示给水管为 镀锌钢管，螺 纹连接，请计 算列项并工程 量。
建筑给排水
序 项目名称及特征 单 数量
号
计算式
3.8+0.9 9.8-3.8 (1.5+0.9+0.45)*4 (1.5+0.9+0.45)*4+ (13+1.2)+8
6
塑料管;
M
4.400
承插塑料排水管,零件粘接,室内 排水,DN75
7
水表;
组
1.000
焊接法兰水表组成安装,DN50
8
螺纹阀门;
个
1.000
螺纹截止阀安装,DN32
9
螺纹阀门;
，DN100
铸铁排水管，承插连接 ，石棉水泥，室内排水
建筑给排水
序 项目名称及特征 单 数量
号
位
1 小便槽多孔冲洗管 m 2.500
制作安装，DN15
2 镀锌钢管螺纹连接 m 1.900
5.30.115给排水工程实例给水管道工程量计算
◆DN20=（0.5+0.7）（支水平）×6=7.2m
二、给水管道工程量计算 4.镀锌钢管DN15
洗脸盆是下配 水方式，阀门 标高为0.45m
图1 给排水平面图
◆DN15={0.9(支水平)+[(0.5-0.25)+(0.45-0.25)×2](支垂直)+(0.9+
0.7+0.5)(支水平)+[(0.5-0.35)+(0.45-0.35)](支垂直)}×6=23.4m
THANKS
给排水工程实例给水管道工程量计算目 录Βιβλιοθήκη PART 01工程概况
PART 02
给水管道工程量计算
一、工程概况
本工程是某职工住宅楼，为砖混结构，共6层，层高3m。给水管 道为镀锌钢管，埋地部分刷沥青漆两遍，其余刷银粉漆两遍，入户穿 外墙处采用刚性防水套管，穿内墙和楼板处采用钢套管。排水管用 UPVC管，采用承插粘接，除坐便器外与器具连接的排水立支管均为 De50。预留与热水器（用户自备）连接的管至标高为0.5m处。洗脸 盆配备冷热混合龙头，大便器采用坐便，采用旋翼式螺纹水表，阀门 为截止阀。给排水平面图如图1所示，系统图如图2、图3所示。
图1 给排水平面图
◆DN40=7-4=3m ◆DN32=13-7=6m
图2 给水系统图
二、给水管道工程量计算 3.镀锌钢管DN25
图1 给排水平面图
◆DN25=(16-13)(垂直)+[(0.35+0.5)
(支水平)+(1-0.25)(支垂直)]×6=12.6m
图2 给水系统图
二、给水工程实例识图 4.镀锌钢管DN20
一、工程概况
图1 给排水平面图
给排水工程量计算实例
给排水工程量计算实例在建设一个城市或者一个小区时，给排水工程是非常重要的一项建设项目。
给水工程则是将清洁水输送到居民住房、商业用房或其他公共设施内的水管、水龙头等设施工程。
排水工程则是将污水从居民住房、商业用房等处收集，运送到处理站点进行处理的工程。
在给排水工程的建设过程中，量化和计算是非常重要的环节。
通过合理的计算，可以更加精准地把握给排水工程的总体需求，避免出现过度投入或投入不足的情况，提高工程的效率，同时也为后期的维修、改造提供一定的依据。
那么接下来我们就来看一下给排水工程量计算的实例。
例：某小区给排水工程量计算为了方便起见，我们将某小区划分为5组：A组：10栋8层高居民楼，每栋楼有200户住宅，每户住宅平均住人数为4人。
B组：2栋7层高的办公楼，每栋楼有20个单位。
C组：1栋5层高的酒店，共有80个客房。
D组：10栋2层高的商铺，每栋楼有10家店铺。
E组：1座小学和1座幼儿园，共计500人。
那么在这个小区中，给排水工程的量应该如何计算呢？一、给水工程1、计算住宅用水量由于一般来讲，居民住房的用水需求是整个小区中最大的部分，因此我们将这部分的水量计算在第一位。
每户住宅平均住人数4人，因此，每户住宅每日平均用水量 = 800L/d每户住宅的平均每分钟用水量 = 0.93L/min每栋楼总用水量= 1.6 × 10^5L/d全小区的总用水量为10 × 1.6 × 10^5L/d = 1.6 × 10^6L/d2、计算商业及办公用水量商铺主要用水为洗手间、清洗等，而办公用水则主要是饮用和洗手间，因此，这两部分的用水量可以进行合并计算。
每个商铺平均每日用水量 = 400L/d；每个办公楼每日用水量= 70 × 20 = 1400L/d；因此，总用水量为：10 × 10 × 400 + 2 × 1400 = 24 × 10^3L/d3、计算小学、幼儿园、酒店用水量小学和幼儿园用水是以用电器为主，但也需要一定的洗手间用水；酒店则是需要一定的饮用水量，同时还需要清洗、洗澡等。
安装工程算量给排水专业实例(含图纸及计算式)
安装工程预算实例（含图纸及计算式）一、给排水工程第一节室内给水工程识图中的预算知识室内给水工程施工顺序引入管(进户管）－→干管―→立管―→支管－→阀门类－→水压试验－→管道冲洗消毒。
一、引入管也称进户管1、管道室内外界限划分（1）入户处有阀门者以阀门为界（水表节点）。
（2）入户处无阀门者以建筑物外墙皮1.5m处为界。
2、防水套管入户管在穿越地下室等外墙时，要设置防水套管，根据不同的防水要求分为刚性、柔性两种。
刚性防水套管在一般防水要求时使用，柔性防水套管在防水要求较高时使用，如；水池壁、与水泵连接处。
（1）定额单位：个（2）规格：按被套管的管径确定。
图1-1注意：入户管为DN100，那么防水套管规格即为“DN100”的，该防水套管的规格虽是“DN100”，但其真正的管径不是DN100的，而应该是DN150，比被套管的管径大，否则穿不过去。
DN100防水套管这一定额（6册）中已经按DN150的人工费、材料费、机械费计入了。
〔例题〕1、某给排水工程给水入户管为De75，消防入户管为DN100 ，排水入户管为De160，在穿越建筑物外墙时设置防水套管，问：分别用什么规格的防水套管？答：给水用DN80的防水套管1个。
消防用DN100的防水套管1个。
排水用DN150的防水套管3个。
二、管道计算（干管、立管、支管）1、定额单位：10m2、计算：按不同材质、不同管径分别累计长度。
准确计算管道长度的关键是找准管道变径点的位置，对于螺纹连接的管道来说，变径点发生在三通处。
注意：管道的弯头、阀门、穿楼板、穿墙等处一般不会是管道变径点的位置。
（1）水平管(干管)计算：应根据平面图上标注的尺寸计算，因为图纸设计原因安装工程施工图中很少有尺寸标注，或因计算太繁琐，实际工作中利用比例尺进行计量。
将不同规格的管道分别计算，然后汇总。
如下图1-2某卫生间的平面图中的排水系统，计算水平管道的长度时，参考图1-3中标注的管径，在平面图中用比例尺计量。
给排水算量实例
贵州某工程算量
序号
分项工程名称及说明
一
给水工程
1 室外
室外给水管DN100
室外给水管DN50
室外给水管DN40
室外给水管DN32
室外给水管DN25
2 室内 A 进户水管
DN25（立管） DN25（水平管） DN32（立管） DN32（水平管） DN20（立管） DN20（水平管）
座便器
工程量计算表
2.00
个
4.00
个
2.00
242.79
回填
土 48.56 石 194.23 土 115.30
66.75
单位 工程数量
M
11.30 0.78
M
9.30
M
14.90
M
18.30
M
2.00
M
2.35
M
14.30
10.60
5.60
10.40
10.00
个
10
工程量计算式
池 5A级手提式泡沫灭火器
DN20水龙头 室外地上式消防栓SX100-1.6 100*65*65 水表井 见国标S145-17-10
个
10个 22.00个10个1
个
1
二
排水工程
1 室外
室外排水管DN200
700圆形检查井
6.12
M
40.60
座
4.00
2 室内 排水管DN150（水平管） 排水管DN110 排水管DN100
M
18.00
M
42.80
M
8.00
DN25截止阀 DN32截止阀
通气帽DN100
DN100检查口
给排水工程量计算经典实例
给排水工程量计算经典实例导言：给排水工程是指在建筑、市政工程中，为了供水、排水及保护环境而进行的工程建设。
工程量计算是给排水工程施工的重要环节，准确的工程量计算对于工程的顺利实施具有重要意义。
本文将通过一个经典的实例，介绍给排水工程量计算的方法和步骤。
一、工程概况某小区的给排水工程包括供水、排水管道的铺设和设备安装以及雨水收集系统等方面。
二、供水工程量计算1. 室内给水管道工程量计算a. 确定管材和规格：根据设计要求和现场实际情况，确定所需的管材和规格，如PVC管、PE管等。
b. 计算管道长度：根据建筑设计图纸，测量各个房间、走廊以及公共设施等的总面积，通过设计规范计算所需管道的总长度。
c. 计算管道附件数量：根据设计规范和实际需求，计算所需的管道附件数量，如弯头、三通、接头等。
所需的管道支架数量，确保管道的稳定和安全。
e. 计算管道保温材料数量：根据设计规范和现场实际情况，计算所需的管道保温材料数量，以确保供水管道的正常使用。
2. 排水工程量计算a. 确定排水管材和规格：根据设计要求和现场实际情况，确定所需的排水管材和规格，如PVC管、铸铁管等。
b. 计算管道长度：根据建筑设计图纸，测量各个排水设备、管道和排水口等的位置和总长度，通过设计规范计算所需管道的总长度。
c. 计算排水设备数量：根据设计规范和实际需求，计算所需的排水设备数量，如马桶、洗手池等。
d. 计算管道附件数量：根据设计规范和实际需求，计算所需的管道附件数量，如弯头、三通、接头等。
e. 计算排水管道支架数量：根据设计规范和现场实际情况，计算所需的排水管道支架数量，保证排水管道的稳定和安全。
的排水井数量，以便排水管道的连接和维护。
三、雨水收集系统工程量计算1. 计算雨水收集面积：根据小区建筑面积以及雨水流量计算的要求，确定雨水收集面积。
2. 计算雨水收集装置数量：根据设计规范和实际需求，计算所需的雨水收集装置数量，如雨水桶、雨水槽等。
安装工程算量给排水专业实例(含图纸及计算式)
安装工程预算实例（含图纸及计算式）一、给排水工程第一节室内给水工程识图中的预算知识室内给水工程施工顺序引入管(进户管）－→干管―→立管―→支管－→阀门类－→水压试验－→管道冲洗消毒。
一、引入管也称进户管1、管道室内外界限划分（1）入户处有阀门者以阀门为界（水表节点）。
（2）入户处无阀门者以建筑物外墙皮1.5m处为界。
2、防水套管入户管在穿越地下室等外墙时，要设置防水套管，根据不同的防水要求分为刚性、柔性两种。
刚性防水套管在一般防水要求时使用，柔性防水套管在防水要求较高时使用，如；水池壁、与水泵连接处。
（1）定额单位：个（2）规格：按被套管的管径确定。
图1-1注意：入户管为DN100，那么防水套管规格即为“DN100”的，该防水套管的规格虽是“DN100”，但其真正的管径不是DN100的，而应该是DN150，比被套管的管径大，否则穿不过去。
DN100防水套管这一定额（6册）中已经按DN150的人工费、材料费、机械费计入了。
〔例题〕1、某给排水工程给水入户管为De75，消防入户管为DN100 ，排水入户管为De160，在穿越建筑物外墙时设置防水套管，问：分别用什么规格的防水套管？答：给水用DN80的防水套管1个。
消防用DN100的防水套管1个。
排水用DN150的防水套管3个。
二、管道计算（干管、立管、支管）1、定额单位：10m2、计算：按不同材质、不同管径分别累计长度。
准确计算管道长度的关键是找准管道变径点的位置，对于螺纹连接的管道来说，变径点发生在三通处。
注意：管道的弯头、阀门、穿楼板、穿墙等处一般不会是管道变径点的位置。
（1）水平管(干管)计算：应根据平面图上标注的尺寸计算，因为图纸设计原因安装工程施工图中很少有尺寸标注，或因计算太繁琐，实际工作中利用比例尺进行计量。
将不同规格的管道分别计算，然后汇总。
如下图1-2某卫生间的平面图中的排水系统，计算水平管道的长度时，参考图1-3中标注的管径，在平面图中用比例尺计量。
