安防系统信号传输设计说明
安防系统信号传输设计说明6.13.1 本条对传输方式的选择做了规定。
1 有线传输包括专线、虚拟专用网、公共电话网等传输模式。
无线传输包括无线专网、无线局域网、数字微波、卫星、公共移动数据网等传输模式。
4 本款是强制性条文，必须严格执行。
高风险保护对象安全防范工程的信息流的安全性将直接关系到系统的正常运行和效能发挥。
采用专用传输网络可最大程度降低通过信息网络的隐蔽式外部攻击，防止无形的窃听、窥视、改写等破坏，防止有形的盗窃、非法拷贝等犯罪。
6.13.2 本条对传输线缆的选择做了规定。
1 本款条文说明如下：(1)安全防范系统传输线缆根据传输信号的不同可分为传输电缆、电源电缆和光缆，主要传输报警、模拟视频、数字视频、模拟音频、控制、网络数据、开关量等信号。
(2)安防线缆标记由安防线缆、型号、燃烧特性、耐环境特性、线缆规格等代码组成。
(3)综合考虑环境是否存在有害物质、干扰源等因素，电缆防护层适合使用要求。
3 本款对报警信号传输电缆的选择做了规定。
1)当和低压供电共缆传输时，导体截面积需要满足探测器电源供电的要求。
2)入侵探测器的入侵报警信号和防拆报警信号可选择一根四芯电缆共缆分别传输，当与电源共缆传输时，通常选择六芯电缆。
4 本款对复合视频信号传输电缆的选择做了规定。
2)视频信号衰减不超过—3dB时可保证图像信息基本不丢失，同时根据同轴电缆6MHz频点的衰减指标计算。
室外线路选用规格为AFX-SYY-75-9的聚乙烯外套同轴电缆。
室内距离不超过500m 时，选用规格为AFX-SYV-75-7的防火聚氯乙烯外套同轴电缆。
终端机房设备间距离较短的连接线，选用规格为AFX-SYV-75-3或AFX-SYV-75-5，且具有密编铜网外导体的同轴电缆。
5 在无信号放大情况，SD-SDI数字视频信号线缆传输距离不大于160m。
HD-SDI数字视频信号线缆传输距离不大于80m。
3G-SDI数字视频信号线缆传输距离不大于60m。

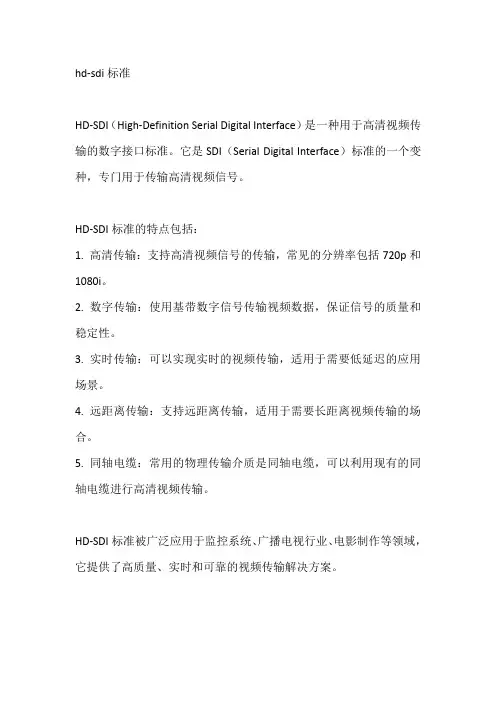

hd-sdi标准
hd-sdi标准
HD-SDI（High-Definition Serial Digital Interface）是一种用于高清视频传输的数字接口标准。
它是SDI（Serial Digital Interface）标准的一个变种，专门用于传输高清视频信号。
HD-SDI标准的特点包括：
1. 高清传输：支持高清视频信号的传输，常见的分辨率包括720p和1080i。
2. 数字传输：使用基带数字信号传输视频数据，保证信号的质量和稳定性。
3. 实时传输：可以实现实时的视频传输，适用于需要低延迟的应用场景。
4. 远距离传输：支持远距离传输，适用于需要长距离视频传输的场合。
5. 同轴电缆：常用的物理传输介质是同轴电缆，可以利用现有的同轴电缆进行高清视频传输。
HD-SDI标准被广泛应用于监控系统、广播电视行业、电影制作等领域，它提供了高质量、实时和可靠的视频传输解决方案。
SWIT S-4904T R无线高清传输系统用户手册说明书
Model: S-4904T/RWireless HD Transmission System User ManualPrefaceCongratulations on your purchase of this product. Please read this user manual carefully.1 All internal technologies of this product are protected, including device, software and trademark.Reproduction in whole or in part without written permission is prohibited.2 All brands and trademarks of SWIT Electronics Co., Ltd. are protected and other relative trademarks in thisuser manual are the property of their respective owners.3 Due to constant effort of product development, SWIT reserves the right to make changes andimprovements to the product described in this manual without prior notice.4 The warranty period of this product is 2 years, and does not cover the following:(1) Physical damage to the products;(2) Any damage or breakdown caused by use, maintenance, or storage not according to the user manual’sinstructions;(3) The attenuation of signal quality resulting from being used in any special environments;(4) Any damage caused by not powering the product by package supplied power adaptor.(5) Any damage or breakdown not caused by the product’s design, workmanship, or manufacturing quality,etc.5 For any suggestions and requirements on this product, please contact us through phone, fax, Email, etc.SWIT Electronics Co., Ltd.Address: 10 Hengtong Road, Nanjing Economic and Technological Development Zone,Nanjing 210038, P.R.ChinaPhone: +86-25-85805753Fax: +86-25-85805296Email:***************Website: For Your SafetyBefore start, please follow the safety precautions belowDo not try the followings:1. Unauthorized repairs or parts replacement or other operations.2. Inappropriate placement including but not limited to lighting, fire, exposure to rain, water or gas.3. Switch to the power not in the voltage allowable rangeThe product1. Do not use the products near water or in high humidity environments.2. Do not block the ventilation openings or get substances inside, in order to avoid short circuit, fire orelectric shock.3. Switch the power off if any liquid or substance gets inside the product.The powerThe products can be powered by battery or AC-DC power adaptor.When the batteries are attached to the products, please make sure they are correctly and firmly locked.Please use the package supplied power adapter. For third party AC-DC adaptor, please make sure the voltage is within the specified range and the polarity connection is correct.Please disconnect the power cable under the following situations:1. If you do not operate this product for a period of time;2. If the power cable or power adaptor is damaged;3. If the product housing is broken.Working Environment1. Please don't lay this product on the unstable place.2. Please don’t lay the product on metal shelf, in order to ensure the effective wireless transmission.3. Please don’t use the products in a place with lots of moisture, soot or dust.About the radio wavesThe products adopt 5.1-5.9GHz wireless frequency, with the low antenna power specified under international and U.S. FCC radio wave regulations. Therefore a license for radio station use is not required to operate this product.This broadcast industry wireless system includes S-4904T transmitter and S-4904R receiver, adopts WHDI (OFDM) technology, supports uncompressed 3G/HD/SD-SDI and HDMI wirelessly transmitted in 700 meters scale, and with less than 1ms latency, which is widely used in on-site shooting and director monitoring.2. FeaturesUncompressed 3G/HD/SD-SDI and HDMI transmissionSupport up to 1080p 50/60 uncompressed SDI & HDMI wireless transmission700 meters transmission distanceIn open outdoor area, the effective transmission distance is approx 700 meters.Less than 1ms latencyThere’s no discernible video delay and you can use it as real time on-location monitoring.License free operation frequencyThe wireless frequency is 5.1-5.9GHz, license free operated.SDI/HDMI embedded audio transmissionSupport CH-1 and CH-2 SDI/HDMI embedded audio wireless transmissionMulticast supportSupport one transmitter to multi receivers. User can set frequency to pair the transmitter and receivers.EncryptionSupport AES 128-bit encryption to protect the transmission.Battery plate optionalUser can choose Gold mount or V-lock mount for the transmitter S-4904T and receiver S-4904R .All-Metal ShellBoth the transmitter and receiver adopt metal shell which is durable and solid.Simple connectionThe wireless system is plug-and-play designed, without any software connection and configuration. Remark:1. The transmission distance may be different, and depend on surroundings, radio wave conditions, buildings, etc., the 700 meters transmission distance may be not guaranteed.2. The wireless transmission might be interrupt if there’re many other devices of 5GHz wireless bandwidth operated in the in the same location.3. Signal reception may be affected by the position, height and angle of devices. If reception video is not stable, please physically adjust placement for the optimized signal.4. Open the antennas at various angles and set receiver higher will enhance the transmission efficiency.5. The product offers the AES 128-bit encryption to protect the wireless transmission. Anyway, please be ware of the intentional capture from third person.Transmitter S-4904TFront view Rear view LED status indicators:Including Power, Video Signal and Wireless connection condition indicators Wireless frequency dial switchSet frequency range from 09, in total 10 channelsSDI in: 3G/HD/SD-SDI input (BNC connector)HDMI in: HDMI input (HDMI-A type connector)On/Off: Switch the power on/offDC in: Support DC 6.5-17V voltage input, 5.5mm/2.1mm. Outside: negative, Inside: positivePower installer: To be installed on Gold mount or V-mount camerasAntennaBattery Plate: Gold mount or V-mount battery plate optional. See details in “7.Battery plate”Installation thread1/4”-20 thread. Use the package supplied articulating arm trestle to install the device to the camera. The description of LED status indicatorDevice Indicators Status DescriptionS-4904T PowerConstant On Power connected and switched onOff Power disconnected or switched offVideoConstant OnNetwork is connectioned, and there is recognizablevideo signal inputNetwork connection failed and there is noReceiver S-4904RFront view Rear view AntennaPower installer: V-mount or Gold mount lock for optional. To power through the same battery mounted on the monitor.1/4”-20 threaded hole.RSSI Wireless received signal strength indicatorLED status indicators:Including Power, Video Signal and Wireless connection condition indicatorsWireless frequency dial switchSet frequency range from 09, in total 10 channelsSDI out: SDI output (BNC connector)HDMI out: HDMI output (HDMI-A type connector)On/Off: Switch the power on/offDC in: Support DC 6.5-17V voltage input, 5.5mm/2.1mm. Outside: negative, Inside: positiveBattery Plate: Gold mount or V-mount battery plate optional. See details in “7.Battery plate”The description of LED status indicatorDevice Indicators Status DescriptionS-4904R PowerConstant On Power connected and switched onOff Power disconnected or switched offVideoConstant OnNetwork connectioned, and there is recognizablevideo signal outputOffNetwork connection failed and there is norecognizable video signal output0 1 LEDs lightThe wireless network connection is weak, and thevideo noise is visible4. Frequency Dial Switch4.1 Using ONE set of devices under the same environmentDial the frequency switch of both transmitter and receiver to the same channel (in the same channel number), the default channel number is “0”:S-4904T S-4904R4.2 Using TWO sets of devices under the same environmentIt is suggested that set the dial switch of the first set to channel”0” and the second set to channel “5” :S-4904T #1 S-4904R #1 S-4904T #2 S-4904R #24.3 Using three sets of devices under the same environmentIt is suggested that set the dial switch of the first set to channel”0”, the second set to channel “4” and the third set to channel “7”:S-4904T #1 S-4904R #1 S-4904T #2 S-4904R #2 S-4904T #3 S-4904R #3 Note: 1. Please don’t use more than 3 sets of devices under the same environment to avoid interference.2. To use multicast, just set several receivers at the same frequency channel as the one transmitter.5. Build ConnectionConnect the SDI or HDMI video source with the “SDI IN” / “HDMI IN”port of S-4904T transmitter.Connect the “SDI OUT” / “HDMI OUT” port of S-4904R receiver withmonitor or other receiving devices.Dial the S-4904T and S-4904R to the same frequancy channel.Power S-4904T and S-4904R, they will automatically search thenetwork, the S-4904R output video signal OSD displayed as Fig1.The network will be built after 10-20 seconds, the ”RSSI” of receiverindicates the wireless network connection status.When S-4904R detect the recognizable video signal, ”Video”indicator will light and OSD will dispappear.Fig16. How to get the best effect of wireless transmissionSet the antennas of S-4904T and S-4904R as below Fig2 and Fig 3 to extend the transmission distance and achieve stable transmission quality.Fig2 Fig3Set the receiver S-4904R as high as possible like Fig 4.Fig4Avoid walls, trees, water and any blockage as best as you can. (Fig5)7. Optional Battery Plate7.1 S-4904T Battery plate choiceS-4904T provides Gold mount or V-mount battery plates for installing between camera and battery. The battery can power S-4904T and camera simultaneously.Gold mount V-mount7.2 S-4904R Battery plate choiceS-4904R provides V-mount or Gold mount two-sided plates for installing between monitor and battery,so that the battery can power the monitor and S-4904R simultaneously.Gold mount V-mountNote: The battery plates are fixed on S-4904T and S-4904R at factory, please specify the suitable plate type8. Trouble-ShootingIf the receiver failed to output video correctly, the possible causes are as below, please find the solution from following chart:The receivingvideoPossible Causes SolutionNo display No powerCheck power connection and switch onthe transmitter and receiverThe antennas are not installed properlyand screwed tightlyInstall the antennas properly and screwtightly of both transmitter and receiver Bad connection of video cableCheck video cable connection of bothtransmitter and receiverVideo format is not supportedCheck the format of video source.(See the supported video formats at9. Specifications.)Video quality is poor Bad connection of video cableCheck video cable connection and ifpossible, change to better quality cables. The wireless transmission is disturbedby environment, such as otherelectronic devices in the samelocation.Wait for one minute or reboot both thetransmitter and receiverThe transmission distance is out ofeffective range or being interfered byobstacles.Try the wireless transmission at a closerdistance or clean out the obstacles9. SpecificationsModel Transmitter S-4904T Receiver S-4904R Input 3G/HD/SD-SDI1, HDMI 1 /Output / 3G/HD/SD-SDI1, HDMI 1SDI format SMPTE-425M 1080p (60 / 59.94 / 50)SMPTE-RP211 1080psf (30 / 29.97 / 25 / 24 / 23.98) SMPTE-274M1080p (30 / 29.97 / 25 / 24 / 23.98)1080i (60 / 59.94 / 50)SMPTE-296M 720p (60 / 59.94 / 50)SMPTE-125M 480i (59.94)ITU-R BT.656 576i (50)HDMI format 480i / 576i / 1080i (60 / 59.94 / 50) / 720p (60 / 59.94 / 50) / 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)Wireless frequency 5.1 5.9GHzRadio modules OFDM 16QAMMax Transmission distance Approx 700m (Line of sight)Latency 1 millisecondPower consumption 6.5W 6.5WRadio power Max 63mW /Input voltage DC / Battery:6.517V DC / Battery:6.517V Working environment Temperature: 0°C -+40°C10. Packing ListTransmitter S-4904T 1 Receiver S-4904R 1 Antenna10Articulating arm trestle Crab clamps D-tap to 5.5/2.1mm pole cable 15.5/2.1mm pole power adaptor 1 Power cable 1Flat Screwdriver 2 Warranty card 1Note:S-4904 is equipped with 7 antennas,and the other 3 are used for standby.Product Registration Link。

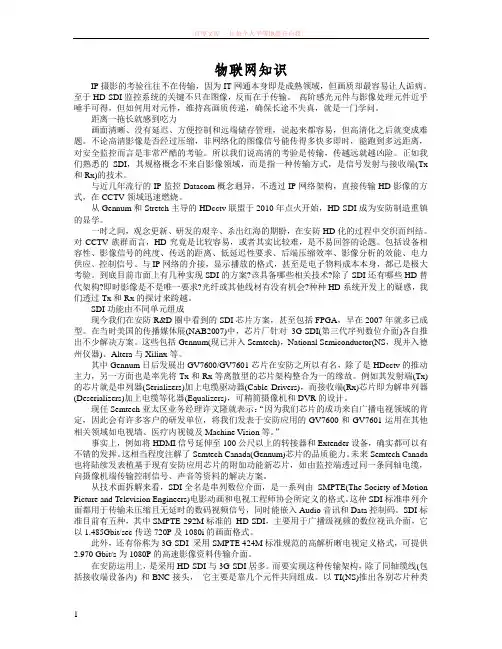

sdi芯片成hd信号传输的关键 (1)
物联网知识IP摄影的考验往往不在传输，因为IT网通本身即是成熟领域，但画质却最容易让人诟病。
至于HD-SDI监控系统的关键不只在图像，反而在于传输。
高阶感光元件与影像处理元件近乎唾手可得，但如何用对元件，维持高画质传递，确保长途不失真，就是一门学问。
距离一拖长就感到吃力画面清晰、没有延迟、方便控制和远端储存管理，说起来都容易，但高清化之后就变成难题。
不论高清影像是否经过压缩，非网络化的图像信号能传得多快多即时，能跑到多远距离，对安全监控而言是非常严酷的考验。
所以我们说高清的考验是传输，传越远就越凶险。
正如我们熟悉的SDI，其规格概念不来自影像领域，而是指一种传输方式，是信号发射与接收端(Tx 和Rx)的技术。
与近几年流行的IP监控Datacom概念迥异，不透过IP网络架构，直接传输HD影像的方式，在CCTV领域迅速燃烧。
从Gennum和Stretch主导的HDcctv联盟于2010年点火开始，HD-SDI成为安防制造重镇的显学。
一时之间，观念更新、研发的艰辛、杀出红海的期盼，在安防HD化的过程中交织而纠结。
对CCTV族群而言，HD究竟是比较容易，或者其实比较难，是不易回答的论题。
包括设备相容性、影像信号的纯度、传送的距离、低延迟性要求、后端压缩效率、影像分析的效能、电力供应、控制信号、与IP网络的介接，显示播放的格式，甚至是电子物料成本本身，都已是极大考验。
到底目前市面上有几种实现SDI的方案?该具备哪些相关技术?除了SDI还有哪些HD替代架构?即时影像是不是唯一要求?光纤或其他线材有没有机会?种种HD系统开发上的疑惑，我们透过Tx和Rx的探讨来跨越。
SDI功能由不同单元组成现今我们在安防R&D圈中看到的SDI芯片方案，甚至包括FPGA，早在2007年就多已成型。
在当时美国的传播媒体展(NAB2007)中，芯片厂针对3G-SDI(第三代序列数位介面)各自推出不少解决方案。
这些包括Gennum(现已并入Semtech)，National Semiconductor(NS，现并入德州仪器)、Altera与Xilinx等。

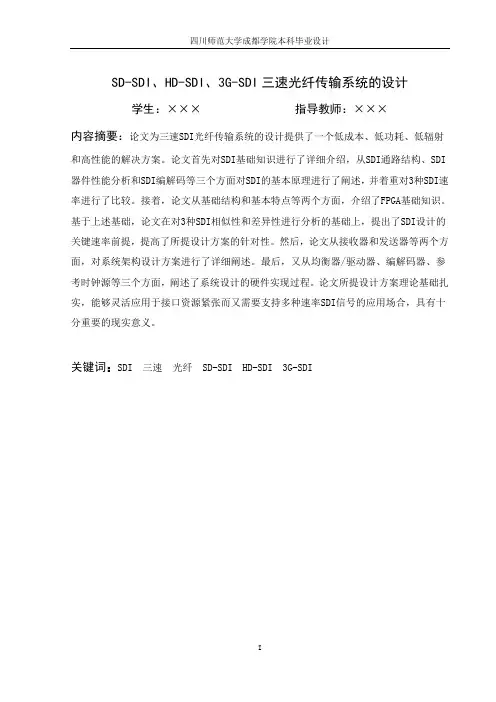

SD-SDI、HD-SDI、3G-SDI三速光纤传输系统的设计
SD-SDI、HD-SDI、3G-SDI三速光纤传输系统的设计学生：×××指导教师：×××内容摘要：论文为三速SDI光纤传输系统的设计提供了一个低成本、低功耗、低辐射和高性能的解决方案。
论文首先对SDI基础知识进行了详细介绍，从SDI通路结构、SDI 器件性能分析和SDI编解码等三个方面对SDI的基本原理进行了阐述，并着重对3种SDI速率进行了比较。
接着，论文从基础结构和基本特点等两个方面，介绍了FPGA基础知识。
基于上述基础，论文在对3种SDI相似性和差异性进行分析的基础上，提出了SDI设计的关键速率前提，提高了所提设计方案的针对性。
然后，论文从接收器和发送器等两个方面，对系统架构设计方案进行了详细阐述。
最后，又从均衡器/驱动器、编解码器、参考时钟源等三个方面，阐述了系统设计的硬件实现过程。
论文所提设计方案理论基础扎实，能够灵活应用于接口资源紧张而又需要支持多种速率SDI信号的应用场合，具有十分重要的现实意义。
关键词：SDI 三速光纤 SD-SDI HD-SDI 3G-SDI目录1 SDI基础知识简介 (1)1.1 SDI概述 (1)1.2 SDI的基本原理 (1)1.2.1 SDI通路结构 (1)1.2.2 SDI器件性能分析 (2)1.2.3 SDI编解码 (3)1.3 3种SDI速率比较 (4)2 FPGA基础知识简介 (5)2.1 FPGA的基本结构 (6)2.2 FPGA的基本特点 (7)3 基于FPGA的三速SDI传输系统设计方案 (7)3.1 3种SDI的相似性与差异性 (7)3.2 SDI设计的关键速率前提 (8)3.3系统架构设计 (9)3.3.1 接收器 (9)3.3.2 发送器 (10)3.4系统设计实现 (11)3.4.1 均衡器/驱动器 (11)3.4.2 编解码器 (12)3.4.3 参考时钟源 (13)4 结束语 (13)参考文献 (14)1 SDI基础知识简介1.1 SDI概述SDI 是 Serial Digital Interface 的缩写，也就是串行数字接口，串行数字接口(SDI)标准由移动图像和电视工程师协会(SMPTE)制定，在当今的广播和视频产品领域得到了广泛的应用。
HD-SDI 的传输限制问题解答
HD-SDI的传输限制问题解析问：HD-SDI使用同轴缆线5CFB最长传输距离为何?工程商常用的网路线转同轴电缆可以使用吗?选购线材需注意哪些?市场有放大器可支援更长的距离吗?答：有关HD-SDI讯号传输距离的说法，以目前厂商产出的产品来说，依据不同的传输缆线、广电格式及SDI晶片处理讯号发射能量，都会有不同的说法。
一般来说，SDI讯号理论值，可以传输约120∼140公尺左右，採用5CFB、5C2V(RG-59U)或RG-6同轴电缆来传输，同时，缆线隔离编织铜网必须要达到192编织以上，才能确保传输讯号的稳定传输及不受干扰。
但对于传输距离更长，220公尺的3G-SDI 1080p@60fps更高阶的高解析电视格式而言，缆线必须满足SMPTE259M/424M-2006的相关技术规範。
HD-SDI阻抗匹配则更重要，必须选用缆线最好的同轴线材，以减少反射和相位误差。
至于更长传输距离範围在300∼500公尺的应用，属于非常态说法，工程商只能拿来当参考状况。
对于使用网路线转同轴电缆的方式，这是在网路摄影机的做法，并非SDI可以採用的方式，这方面的技术，可以参考SONY SLOC的技术架构，会比较符合网路线转同轴讯号的应用。
市面上支援SDI讯号的放大器有很多种，可以延长的传输距离也有限，大概都在延长后可达300多公尺远的一般规格，但搭配上必须注意与塬厂牌SDI摄影机的相容性，当然，放大器如果是採用SDI转光纤的转换器来传输，那势必可以延长更远的传输距离。
问：市场是否有成熟的光纤转换器?单模(SM)与多模(MM)光纤的产品在传输距离为何?单蕊光纤传输的应用可达几支HD-SDI摄影机?是否支援PTZ控制、RS-485、双向语音等应用?答：HD- SDI在光纤传输部份有很多的应用方式，例如直接接于摄影机输出端的SDI 转Fiber模组，或是单频道或多频道(WDM)的传输转换，当然也有针对距离採用的单模(SM)与多模(MM)SDI转光纤传输器。
Hollyland Mars 400S PRO 无线高清视频传输系统 用户手册说明书
MARS 400S PROUser ManualV1.0.0FOREWORDThank you for purchasing Hollyland Mars 400S PRO Wireless HD Video Transmission system. Please kindly read this manual carefully before using it. Hope you have a pleasant experience.KEY FEATURES•400ft Transmission Range between TX and RX(LOS)•300ft Transmission Range between TX and APP(LOS)•Integrated Cold Shoe for Quick Installation•Lowest Transmission Latency 0.08s•SDI Input & HDMI Input at TX•SDI Output & HDMI Output at RX•Supports DC Power Supply, USB Type-C Power Supply and Battery Power Supply• 1 Transmitter Supports 2 Receivers(1 Transmitter Supports 1 Receiver and 2 APPs Monitoring, or 1 Transmitter Supports up to 4 APPs Monitoring Without Receiver)•Supports Smart Channel Selection•Supports APP Firmware Upgrade•Direct Data Stream from RX for Live StreamingTransmitterx1①Receiverx1②Antennax5③x1④User Guide ⑤DC Adapterx11 TX WITH 1 RX PACKINGx1①Receiverx3②Antennax1③x1④User Guide DC AdapterSINGLE RECEIVER PACKING1 TX-1 RX SETUP1 TX-2 RX SETUP①②③④⑤⑥⑦⑧⑨⑩⑪⑫A①②③④⑤⑥⑦⑧⑨⑩⑪⑫B①Antenna Interface②Fan Air Outlet③④OLED Display ScreenSDI Input⑤UP⑥OK⑦DOWN⑧Cold Shoe⑨USB Type-C Interface ⑩Power Switch⑪HDMI Input⑫DC Input ①Antenna Interface②Fan Air Outlet③④OLED Display ScreenSDI Output⑤UP⑥OK⑦DOWN⑧Cold Shoe⑨USB Type-C Interface ⑩Power Switch⑪HDMI Output⑫DC InputTRANSMITTER RECEIVERINSTALLATIONInstall the antennas as demonstrated.①Secure the cold shoe with 1/4 screw hole at the bottom of the transmitter and mountit to the camera.②Connect the HDMI input or SDI input of the transmitter with camera's by HDMI or SDIcable.③④Turn on the devices.⑤Connect to a power supply(compatible with NP-970 battery or the same series of thebatteries).INSTALLATION①Device Number②WIFI Signal Strength③④USB Flash Detection IndicatorScene Mode⑤Device ID⑥Channel Display⑦Video Format⑧Fan Status⑨Battery Voltage Display ①Device Number②WIFI Signal Strength③④USB Flash Detection IndicatorScene Mode⑤Device ID⑥Chanel Display⑦Video Format⑧A BTRANSMITTER RECEIVER⑨Fan StatusBattery Voltage DisplayCAUTION１.This device supports several power methods, and the device will be charged by the method which has a higher voltage.* The picture on the left shows the symbol of Type-C power supply, the picture on the right shows the symbol of DC power supply.ENTER MENULong press the “OK”button for 3 seconds to enter the root menu interface.Click “UP”and “DOWN”button to switch menu options, click “OK”to confirm.CHANNEL CHANGEPress the button “UP/DOWN”on the transmitter or the receiver to change the current channel. Press “OK” to confirm the channel number, then the channel of the receiver and the transmitter will be synchronously and automatically changed.PULL STREAM FROM RECEIVER1.Confirm there is video format display on both transmitter and receiver. Use the Type-C to Lan Connector to connect the laptop and RX.2.Go to the network settings on the laptop and set it to DHCP mode.3.Go to your live stream software, such as VLC Player, OBS Studio, Vmix, etc., and open the network video source via the RTSP URL: rtsp://192.168.218.25:5554.APP DOWNLOAD AND CONNECTION1.“HollyView” APP Download2.Connecting Method:Enter the WiFi connection interface of mobile phone and find out the WiFi named as "HLD + DEVICE ID", and input the WiFi password to connect (Factory Defult Password is: 12345678). After successful connection, you can have the APP monitoring.<11W 206g(L*W*H): 110*72*33.5mm (The Battery Plate Exclude)Maximum 21dBm /5GHz HDMI Input(Type A Female)SDI Input2* Antenna Interfaces (RP-SMA Male)DC Input USB Type-CDC Power Input:6-16VUSB Type-C Power Supply:5V/2A Battery Power Supply:6-16V DC HDMI:480p60576p50720p50/59.94/601080i50/59.94/601080p23.98/24/25/29.9/301080p50/59.94/60SDI:1080p60/59.94/50(Level A)1080p60/59.94/50(Level B)1080i60/59.94/501080p30/29.97/25/24/23.981080PsF25720p60/59.94/501080PsF24/23.98OFDM20MHz0.08s <7W 206g/-80dBm 5GHz HDMI: 480p60576p50720p50/601080i50/601080p24/25/301080p50/60SDI:1080p60/50(Level A)1080i60/501080p30/25/24720p60/501080i50(1080PsF25/24/23.98input)1080i60(1080PsF30/29.97input)OFDM 20MHz0.08s PRODUCT PARAMETERSTransmitterReceiverSupply InterfacesPower Consumption Weight DimensionInput / Output Video FormatFrequency Modulation Mode Transmission Power Receiver Sensitive Transmission Latency BandwidthHDMI Output(Type A Female)SDI Output2* Antenna Interfaces (RP-SMA Male)DC Input USB Type-CDC Power Input:6-16VUSB Type-C Power Supply:5V/2A Battery Power Supply:6-16V DC (L*W*H): 110*72*33.5mm (The Battery Plate Exclude)InterfacesFAEIf encounter any problems in using the product or need any help,please follow these ways to get more technical support:****************************************************。
SDI接口信号特点及传输转换技术
SDI接口信号特点及传输转换技术（北京科思图科技有限公司技术支持部）图1 演播室中的SDI接口具有3G-SDI接口的高清电影摄像机具有HD-SDI接口的高清液晶监视屏图2 典型的带有SDI接口的产品图3 SDI电缆及接头外观1．SDI接口简介串行数字接口（SDI）是由SMPTE组织制定的一种数字视频接口标准。
例如，ITU-R、BT.656、SMPTE 259M定义了用于广播级的数字视频接口；在SMPTE 292M中定义了一个著名的高清串行数字接口标准（HD-SDI），该接口正常时能够提供1.485Gbit/s的数据速率。
在SMPTE 372M中定义了一个双链路HD-SDI标准，该接口由一对SMPTE 292M链路组成，能够提供2.970 Gbit/s数据传输速率。
该接口广泛应用于数字影院或高清电视HDTV 1080P，能够比常规HDTV具有更好的保真度和分辨率。
近年来，SMPTE 424M中又定义了由一个单2.970 Gbit/s串行链路组成的接口3G-SDI，该接口将取代双链路HD-SDI。
这些标准用于在广播电视设备中传输未压缩、未加密的数字视频信号，信号中也可根据需要加入嵌入式音频和时间码。
采用同轴电缆传输，距离一般小于300m。
SMPTE 297M定义的光纤规范可以进行远距离传输，传输距离仅受限于最大光纤长度或中继器。
通常，SDI和HD-SDI仅应用于专业视频设备中，各种各样的许可协议限制了未加密的数字接口，禁止其在消费类设备例如Blu-Ray和个人视频录像机中使用。
一些专业的视频和高清视频可能用到的DSLR摄像机和所有未压缩视频可能用到的消费类摄像机均采用HDMI接口，通常称为纯净HDMI。
对于存在的DVD播放器和其它设备来说，还有许多多媒体随选装备，允许用户为设备增加一个串行接口。
表1 SDI标准一览表标准名称比特率视频格式例子SMPTE 259M SD-SDI 270 Mbit/s, 360 Mbit/s, 143 Mbit/s, and 177 Mbit/s 480i, 576i SMPTE 344M ED-SDI 540 Mbit/s 480p, 576p SMPTE 292M HD-SDI 1.485 Gbit/s, and 1.485/1.001 Gbit/s 720p, 1080i SMPTE 372M Dual Link HD-SDI 2.970 Gbit/s, and 2.970/1.001 Gbit/s 1080pSMPTE 424M 3G-SDI 2.970 Gbit/s, and 2.970/1.001 Gbit/s 1080pTBA 6G UHD-SDI 6 Gbit/s 4KTBA 12G UHD-SDI 12 Gbit/s 4K2．SDI信号特点各种SDI标准均使用75欧姆阻抗同轴电缆和BNC连接器进行传输，这和模拟视频场合中使用的传输媒介一致。
hd sdi
HD SDI什么是HD SDI？HD SDI（High Definition Serial Digital Interface）是一种数字高清视频传输接口标准，允许高清视频信号和音频信号通过同一条同轴电缆传输。
它是SDI标准的一种改进版本，通过增加带宽和提高传输速率，支持更高分辨率和更大帧率的高清视频传输。
HD SDI的特点和优势1.高清传输：HD SDI支持1080p分辨率的高清视频传输，能够提供更清晰、更精细的图像质量。
与传统的模拟视频传输方式相比，HD SDI大大提升了画质的细节和显示的清晰度。
2.数字传输：HD SDI是一种数字传输接口，通过数字信号传输，避免了模拟信号传输过程中的噪音、干扰和失真等问题。
数字传输保证了视频信号的稳定性和一致性，提供更可靠的信号传输。
3.实时传输：HD SDI具备实时传输高清视频的能力，不会造成视频延迟。
这在一些需要实时显示和监控的场景中非常重要，如监控控制中心、直播转播等。
4.长距离传输：HD SDI通过同轴电缆传输数字信号，可以实现较长距离的信号传输。
依据不同的电缆规格和设备质量，HD SDI信号的传输距离可以达到几百米甚至更远。
5.多通道传输：HD SDI支持多通道传输，可以同时传输多路高清视频和音频信号。
这在一些需要多路视频监控或多路高清视频采集的场景中非常有用。
HD SDI的应用领域HD SDI由于其高清传输、数字传输和实时传输等特点，被广泛应用于许多领域。
1.广播电视行业：HD SDI是广播电视行业常用的高清视频传输标准，用于制作和传输高清电视节目。
通过HDSDI接口，可以将高清摄像机、录像机、监视器等设备进行连接并进行高清视频采集、编辑和播放。
2.安防行业：HD SDI在安防监控领域也有广泛应用。
通过HD SDI传输接口，可以实现高清摄像头与监控设备的连接，实时监视和录制高清视频图像。
3.医疗行业：医学图像在高清显示和传输方面要求较高。
医疗领域使用HD SDI接口可以实现医学图像设备如B 超、X光机以及手术显微镜与显示器的连接，提供高清图像以便医生准确分析和诊断。
移动无线高清晰度视频实时传输系统解决方案
LB2000®移动无线高清晰度视频实时传输系统解决方案中国船舶重工集团公司第七二四研究所2005.04 Copyrights ®LB2000无线高清晰度视频实时传输系统解决方案无线图像传输即视频实时传输主要有两个概念，一是移动中传输，即移动通信，二是宽带传输，即宽带通信，因此，研制能够在高速移动过程中将频带很宽的高清晰度视频进行稳定传输的无线图像传输系统，就要解决二个主要问题：一是由多径传播引起的回波干扰；二是频率资源的使用率和渐趋饱和的问题。
在过去的无线图像传输，主要是以单向的模拟电视广播业务为主，一套电视节目采用一个单独的频点，单频网可以提高频率资源的利用率，但是在不同地点用相同频率同频发射播出电视节目时，它们之间会有相互干扰，另外，由于接收或发射的一方处于移动状态，无论是发射或接收都会遇到强烈的多径干扰即回波干扰，因此，对回波干扰的处理方式可能从根本上影响一个无线高清晰度视频实时传输系统的性能，而LB2000无线数字高清晰度视频实时传输系统中的COFDM传输技术正是可以有效地利用回波而不是消极地排除回波引起的问题。
因此，在城市环境里，LB2000特别适合解决当今摩天大厦林立的现代都市环境。
LB2000无线高清晰度视频实时传输系统利用未来3G移动通信的成熟技术，利用多载波调制技术和高清晰度视频编解码技术，开创性的解决了在非视距环境下传输“实时视频”的问题，下面我们重点探讨的是，LB2000在不同使用环境的各种应用的解决方案。
无论是那个部门，那个行业，使用无线高清晰度视频实时传输设备，我们可以按不同的功能分为以下几项：一，系统从传输功能上分为：1.发射前端；2.接收端；3.中继；二，系统传输结构分为：1.点对点应用；2.点对多点应用；3.多点对多点应用；三，而从传输工作方式上则可以分为下列四种方式应用：1．人到车；2．车到车；3．车到指挥中心；4．全城联网覆盖（移动基站覆盖方式）；我们从以上不同功能逐项介绍，从而全面了解LB2000系统的实际应用；第一章 传输系统的组成一，发射前端：无论LB2000怎样使用，发射前端指的是将前端现场摄像机采集的图像通过LB2000系统的发射机传输的一整套设备，前端系统一般包括：1．摄像机（摄像头，DV ，专业摄像机）；2．云台；（控制摄像头方向时配置，用便携摄像机不需要使用）3．云台解码器（控制云台使用）；4．LB2000发射机5．天馈图1 背负式前端发射系统二，接收系统：接收系统指的是接收发射机传输过来的视频的一整套设备，系统包括：1．LB2000接收机；2．天馈 便携式天线 发射机模块可充电电池组军用背架可充电电池组 发射机模块 军用背架将发射机和背架背板用紧固螺栓固定，将背板挂在背架上，然后将电池盒卡在背板上，连接好天线，再开电3．滤波器三，中继系统：中继系统指的是延长传输距离，中转传输信号的一整套设备，中继系统可以有多种方式，这里不作详细介绍，一般中继系统分为下列几种方式：1．微波中继方式：使用固定微波传输；微波中继方式，一般采用无线宽带接入系统或高容量，高带宽微波设备进行视频的中转，也可以采用专业的模拟图像微波传输设备中转。
转播车高清无线发射接收系统
6
多格式高清切换系统
2套
★从143M到1.5G比特率的信号、AES/EBU信号等可同时在同一个机箱里进行处理•灵活的扩展性–系统最大规模64X64•
10
高清切换台
ห้องสมุดไป่ตู้1宗
切换台：
2M/E, 32路输入，16路输出；
4个键控器分别在ME和P/P上；
在ME和P/P上具有2-4个可分配的2.5D resize；
支持8通道帧存，高达1000帧以上的高清帧存储；
可选2通道的3D DME，实现卓越的特效；
可选格式转换器，支持8通道；
支持每路输入和AUX输出的色彩校正；
1.控制面板
2.菜单面板
附件：外同步黑场单元
8
高清监视器
12台
17英寸宽屏，分辨率WXGA(1280X768)，水平垂直超大视角170度；
接口：标配模拟复合，Y/C，分量/RGB输入/输出，HD-15，DVI-D输入，可选配HD/SD-SDI，复合，Y/C，分量输入接口；
支持AWB（自动白平衡校对）功能；
音频电平表，波形图显示，双画面显示，隐藏字幕显示功能；
4.需完全支持嵌入传输；具有传输再生功能；
5.配有相关接口；
6.所有输入输出端口均经接口接入系统；
7.有多种可选择的控制面板；
3
监视器系统
2套
基本要求：
1、具备单独监看所有内部及外来信号功能，
2、独立监视器与分屏监视器相结合，
影视高清无线图传系统
影视高清无线图传系统随着影视直播越来越广泛的应用，其布线过程中也会出现了多方面的问题，如:线材成本高，使用寿命短，如果现场保护不够，路过人群的踩踏可能会影响到线材的传输效果，严重时可能会影响到节目的直播。
无线传输系统的出现为影视节目直播提供了一个更加便捷安全的解决方案，其远距离传输无需布线的优点，在很多户外节目直播拍摄中有着非常重要的作用和意义，给影视直播拍摄带了更专业、更安全的解决方案。
STW700高清无线传输系统特性:1.距离可达700米，可满足电影拍摄、电视直播、宣传片拍摄等制作需求。
2.支持1080p/60hz,4:2:2 10bit无压缩实时高清视频3.支持HDMI/HD-SDI/3G-SDI等高清接口4.支持频点切换，支持一发多收5.兼容EDID结构1.1，支持HDMI1.3版本6.支持AES128/256位图像加密功能7.即插即用，不需要繁琐设置。
产品规格5.1——5.9(GHz) 工作频率范围40MHz 信号宽带1080p 23.98/24/25/30/50/801080psf 23.98/24/25视频格式 1080i 50/59.94/60720p 50/59.94/60576p 576i 480p 480iPCM,DTS-HD,DOIBY TrueHD 音频格式SMPTE-12M 时间码无障碍可视距?700米传输范围1.发射机参数规格2 发射天线18dBm 发射功率HDMI输入;SDI输入;SDI环路输出;功能接口 mini-USB;LEMO(OB/2芯);电源接口;天线接口RPSMA1/4英寸螺丝孔;V型机械接口(选配) 机械接口LCD屏显示无线频点、SDI/HDMI信号选择6V——17V 工作电压范围7——8W 整机耗能119 ×79× 32mm 产品尺寸(mm)-10~60?(工作稳定); -40~60?(存贮温度) 温度范围2.接收机规格参数5 发射天线18dBm 发射功率SDI双路输出;HDMI输出;mini-USB;LEMO(OB/2芯); 功能接口电源接口;天线接口RPSMA;船型电源开关1/4英寸螺丝孔;V型机械接口(选配) 机械接口无线频点、SDI/HDMI信号选择 LCD屏显示6V~17V 工作电压范围7~8W 整机耗能155 ×111× 32mm 产品尺寸(mm)-10~60?(工作稳定); -40~60?(存贮温度) 温度范围产品接口介绍1.发射机接口1.液晶显示屏。
SDI信号无线传输的实现在远程医疗系统的应用
主 要说 明 的是 Ｓ Ｉ 号 加 到 Ｃｂ 号无 线 传 输 链 Ｄ信 ｖｓ信
中 。Ｓ Ｉ 人接 口 （ Ｄ 解 码 ） 框 图如 图 １ Ｄ输 ＳＩ 。
圈 １
１ ８／ ．４ ３ Ｇ ｐ 甚 至更 高 ，Ｈ ．４ ５ １ ８ ５ ｂ ｓ Ｄ提 供 高质 量 的 视 频信号 这是 今后数 字 视频发 展 的方 向 。我们 远 程 医疗 系统 是利 用无线 通讯 技术 Ｓ Ｉ 医 院诊 断数 据 Ｄ将 及 可视 图像进 行实 时传输 的 电子 医疗 器 械产 品 。
Ｓ Ｉ 口有 十多年 的 历史 ，已被 世 界上 众 多 数 Ｄ接 字 视频设 备厂 家普遍 采 纳并作 为标 准视 频接 口， 目
发射 端为 了和原 来 模 拟 Ｃ ｂ 号供 用 一 条 传 ｖｓ信 输通 道 ，在 Ｓ Ｉ 码 端 我们 选 用 了 Ｃ Ｐ Ｅ Ｓ公 司 Ｄ解 ＹＲ Ｓ 的标 准 集 成 电路 Ｃ ７ ９ ３和 Ｃ ７ ９ ３ Ｙ Ｂ３ Ｙ Ｃ ３ ５组 成 上 面 电路 ，值 得 注意 的是 Ｃ ７ ９ ３选 用 的 是 数 据恢 复 Ｙ Ｂ３
三是严 格 区分 无菌 区 、清洁 区及 污染 区 。四是定 期 清洁 、消毒 ，对 空气 、物体表 面 、医务人 员双手 进 行检测 。五是各种 抢救 或监护仪 器在转换使 用后进 行 表 面消毒 ，防止 院 内感染 的发生 。 手术 室药 品、仪器管理 ：手术 室 的药 品大体分
三类 ：常用 药品 、急救药 品和麻醉 药品 。常 用药 品
频按 有效将 医 院诊断 数据及 可视 图像 接入 远程 医疗 系统 ，使设 备连 接变得 容易 ，可 以用 数字化 的手段
经 Ａ Ｄ 转换 后 的信 号 一 致 ，经 面 板 选 择 Ｃ Ｂ ／ Ｖ Ｓ或
SDI接口及信号介绍
HD-SDI接口与其它高清接口的对比
真正意义上的高清接口包括HD-SDI、YPbPr、HDMI、DVI这几种，而 从下表中可以很清晰地看到，在目前的高清数字接口中HD-SDI接口 的综合优势。HD-SDI接口是目前比较好的高清接口，同时HD-SDI接 口也是目前广电行业标准的高清接口。
HD-SDI摄像机
SDI接口--传输信号格式
信号格式 1080/60i 1080/30P 1080/50i 1080/25P 1080/24P 720/60P 1080/60i 1244.16Mbps 1080/30P 或 1080/30Psf 1080/50i 1036.8Mbps 1080/25P 或 1080/25Psf 1080/24P 或 1080/24Psf 720/60P(不支持720/60Psf) 995.328Mbps 1105.92Mbps 传输方式 有效码率
HD-SDI摄像机与IP Camera相比，主要有以下四大优点。 未压缩：HD-SDI数字信号是未经压缩的格式在视频线上传输,不像 网络传输容易掉张/破张,可靠度较高; 低延迟：HD-SDI比起网络高清有较低的传输延迟性,是实时监控较 好的方案; 易安装：对工程商或用户而言，其安装设定与操作与传统CCTV无异, 没有学习上的额外成本; 低成本：由模拟升级到高清的总成本较低,使用已有视频线从D1升 级到HD,只需更换前后端设备，不需重新布线。
ห้องสมุดไป่ตู้它与SDI相关的设备
其它与SDI相关的设备还有：SDI视频矩阵切换器、SDI光 端机、SDI音频嵌入器、SDI音频解嵌器、各种SDI转换器 （例如：SDI转HDMI、SDI转DVI、VGA转SDI、分量转SDI 等）、SDI信号分配器、SDI监视器等。
应用环境及需求客户
高清无线传输系统HDMI,SDI-AMW5
HDMI/SDI无线高清传输系统AMW5用户使用手册前言 (1)1. 注意事项 (2)2. 了解您购买的产品 (3)3. 产品安装与调试 (9)4. 产品使用说明 (12)5. 产品维护及保养 (16)6. 常见故障排除 (17)前言感谢您选用本公司生产的长距离无线HDMI/SDI HD产品。
在您安装使用产品前，请仔细阅读该用户手册，并遵循用户手册指引，以避免出现产品损坏或其它安全事故。
由于产品版本升级或其它原因，本手册内容会不定期进行更新。
除非另有约定，本手册仅作为使用指导，本手册中的所有陈述、信息和建议不构成任何明示或暗示的担保。
1. 注意事项■警示符号及其含义小心、注意、警告、危险：提醒操作中应注意的事项。
■注意事项●请不要使用该产品于极端热，冷，灰尘或潮湿的环境中。
●避免用尖锐硬物刮擦产品外表面。
●避免产品从高处跌落，这可能导致硬件损坏。
●该产品为非防水设计，所以请不要让任何液体渗入产品内部。
●非技术人员请不要试图拆解产品外壳，这可能导致产品永久损坏。
2. 了解您购买的产品■产品型号和规格无线高清HDMI/SDI HD传输产品采用当今最高级别的无线通信技术，能够实现广电级别的无损、无压缩、无延时的3G SDI或者全高清HDMI信号传输。
本产品包含一台发射器和一台接收器，并且都配备了3G/HD SDI接口和全高清HDMI接口。
发射器有2根柱状天线，接收器有5根；所有的天线都工作在5.1GHz-5.9GHz频率范围，可以通过软件配置的方式来更改天线的工作频率，以适应全球不同区域的无线电管理要求。
同时，在发射器和接受器侧面，配备了通信频道选择旋钮，可以手动配置10个不同的通信频道。
本产品最多支持4套产品在同一空间内同时使用(多点对多点，传输不同的图像)。
本产品支持直流宽电压输入，支持绝大多数摄像机电池的输出电压。
所有端口都按照±8 kV ESD (HBM, 人体接触放电模型)进行测试，并且通过专业的热设计来保证产品的兼容性、可靠性和易用性。
ZTONG众通源HD-SDI整体系统介绍
产品介绍—ZT-S06摄像机系列
1
•
2
•
不同的研发方案，200 万高清，支持动态，适 合复杂光照环境； 支持2D和3D降噪及坏 点校正功能； ICR红外滤片式自动切 换，实现真正的日夜监 控； 良好的阴影校正菜单中 有向导提示，中/英文 菜单及标题设置
1/3" 逐行扫描CMOS传 感器， 全实时高清视频输出： 1920*1080@/30fps 低照度0.1Lux@F1.2（ 30IRE，AGC ON） 背光补偿，多种白平衡 模式可调节 宽动态自动、开启、关 闭可选
ZTONG:众通源 科技的创造力 最具竞争的原动力
4
HDcctv系统发展概述
高清的基本概念介绍——接口标准
HDMI接口（高清晰多媒体接口） 最高带宽可以达到4.95Gbps，实际视频信号传输带宽 接近4Gbps。 同时提供最高8路，每路采样频率192kHz的高质量音频信号。 传输距离：10－15米
ZT-SDI 200万18倍红外球机
台湾18X机芯 1080P@25/30fps 1080i@50/60fps 720P60fps
21
ZTONG:众通源 科技的创造力 最具竞争的原动力
产品介绍—ZT-H700/H701红外高速球机系列
1
•
2
•
智能化PTZ控制,通过 360度全方位云台转动 系统，确保监控范围内 的任何变化； 全实时，高清晰，明显 优化图像质量； 可通过键盘特殊预置位 选择快球分辨率； 开放的通讯协议，自适 应适PELCO-P/D、 INFINOVA
可靠性——
HD-SDI监控因闭路传输不会丢帧和遭遇外部恶意攻击
系统造价——
HD-SDI监控与IP高清相对应传统的模拟或IP系统都高
S-6160Tx 6160 Rx 2000ft 600m无线图传使用说明书
南京奥视威电子科技股份有限公司型号：S-6160Tx / 6160 Rx 2000ft/600m无线图传使用说明书感谢您选择奥视威电子产品使用前请仔细阅读本说明书Ver：D本产品的任何内部技术（包括硬件设备，软件设计，产品商标）均得到法律保护，任何侵犯本产品知识产权的行为，均将追究其法律责任。
本产品中所有本公司的品牌和商标均受到法律保护。
产品中所有涉及到的其他公司的品牌和商标均受到其拥有者的法律保护。
为了更好地为广大用户服务，本公司产品将持续改进和发展，本公司保留在不预先通知的情况下对本手册所述的产品进行修改和改进的权利。
用户在使用过程中发现问题或是对我们的产品有建议和要求，请通过电话、传真、电子邮件等方式与我们联系。
声 明南京奥视威电子科技股份有限公司地址：南京经济技术开发区恒通大道10号 210038电话：************传真：************Email：***********http：//本产品的质保期限为两年，以下情况不在质保范围内：⑴ 外观磨损等人为损坏；⑵ 未按说明书要求使用、维护、保管导致的产品故障或损坏；⑶ 在特殊环境内使用，导致的信号质量的衰减；⑷ 使用非产品配套的电源适配器而导致的产品损坏；⑸ 其它非产品本身设计、技术、制造、质量等问题而导致的故障或未经授权而私自进行拆卸、 维修或者是更换零件等操作。
请遵守本说明书安全注意事项，并在正确的方式下操作，本公司保证本产品能长久使用，但不包括以下情况：未经授权而私自进行拆卸、维修或者是更换零件等操作。
由事故造成的损坏，包含但不限于闪电、火灾、暴露于雨水或水气中。
使用的电源类型不在本产品的电压允许范围内。
安全注意事项警告请勿让任何液体溅到产品上。
为避免触电，请勿将产品上的通风孔堵住或粘贴住，勿拆开产品外盖，或将大头针、铁丝、异物放进通风口的缝隙内。
为减少触电或火灾的危险，请勿将本产品放置在雨中或潮湿处。
与任何设备连接之前，请先关闭电源，然后再操作。
