中水系统安装
建筑中水系统及雨水利用系统水处理设备及控制设施安装检验批质量验收记录
建筑中水系统及雨
检验批部位 水利用系统水处理 设备及控制设施安
装检验批 《建筑给水排水及采暖工程质量
验收规范》GB50242-2002
设计要求及 最小/实际 规范规定 抽样数量来自检查记录检查结果
/
2
/
主
控
项3
/
目
4
/
5
/
6
/
1
/
2
/
一3
/
般
项
目4
/
5
/
6
/
施工单位 检查结果
专业工长（施工员）： 项目专业质量检查员：
年月日
监理（建设）单位 验收结论
专业监理工程师 （建设单位项目专业负责人）：
年月日 注：本表内容的填写需依据《现场验收检验批检查原始记录》。本检验批质量验收的规范依据见本页背面。
建筑中水系统及雨水利用系统水处理设备及控制设施安装检验批质量验收 记录
05100301 001
单位（子单位） 工程名称
分部（子分部）
建筑给水排水及 供暖/建筑中水
工程名称 系统及雨水利用
系统
分项工程名称
水处理设备及控制 设施安装
施工单位
项目负责人
检验批容量
分包单位 施工依据
1
验收项目
分包单位项目 负责人
安装检验批划分
建筑给水、排水及采暖（125）（一）室内给水系统安装室内给水系统子分部工程含给水管道及配件安装，室内消火体系统安装，给水设备安装和管道防腐，绝热5个分项工程共划分为26个检验批。
1、给水管道及配件安装分项工程划分为6个检验批①~②轴之间卫生间为1个检验批⑨~⑩轴之间卫生间为1个检验批⑯~⑰轴之间卫生间为1个检验批地下室水泵房为1个检验批一层业务用房及水平管线为1个检验批二层水平管线为1个检验批2、室内消火栓管道及配件安装分项工程划分为3个检验批每层1个3、室内喷淋管道及配件安装分项工程划分5个检验批地下室水泵房为1个检验批一层贴建办公楼为1个检验批一层进出港作业区及其他业务用房为1个检验批二层办公楼为1个检验批三层办公楼为1个检验批4、消防给水设备安装分项工程划分2个检验批地下室消火栓及喷淋设备为1个检验批屋面消火栓及喷淋稳压系统设备为1个检验批5、管道防腐分项工程划分为5个检验批地下室水泵房为1个检验批一层办公楼、进出港作业区及其他业务用房为1个检验批二层办公楼为1个检验批三层办公楼为1个检验批屋面水箱间为1个检验批6、管道绝热分项工程划分为5个检验批地下室水泵房为1个检验批一层办公楼、进出港作业区及其他业务用房为1个检验批二层办公楼为1个检验批三层办公楼为1个检验批屋面水箱间为1个检验批（二）室内排水系统安装室内排水系统安装子分部工程含排水管道及配件安装，雨水管道及配件安装，防腐，绝热4个分项工程划分为24个检验批1、排水管道及配件安装分项工程划分为6个检验批①~②轴之间卫生间为1个检验批⑨~⑩轴之间卫生间为1个检验批⑯~⑰轴之间卫生间为1个检验批地下室水泵房为1个检验批一层贴建办公楼除卫生间以外其他部位为1个检验批一层进出港作业区及其他业务用房为1个检验批2、雨水管道及配件安装分项工程按照系统划分为10个检验批10个雨水排水系统，每个为1个检验批3、管道防腐分项工程划分为4个检验批地下室为1个检验批一层为1个检验批二层为1个检验批三层为1个检验批4、管道绝热分项工程划分为4个检验批地下室为1个检验批一层为1个检验批二层为1个检验批三层为1个检验批（三）卫生器具安装卫生器具安装子分部工程含卫生器具安装、卫生器具给水配件安装和卫生器具排水管道安装3个分项工程共划分为12个检验批。

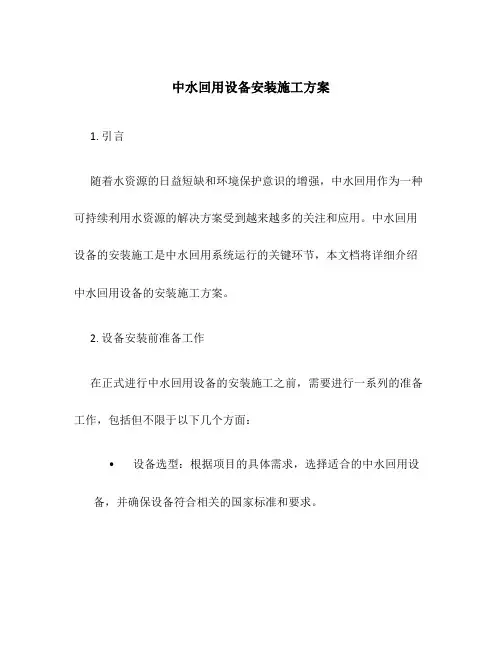

中水回用设备安装施工方案
中水回用设备安装施工方案1. 引言随着水资源的日益短缺和环境保护意识的增强，中水回用作为一种可持续利用水资源的解决方案受到越来越多的关注和应用。
中水回用设备的安装施工是中水回用系统运行的关键环节，本文档将详细介绍中水回用设备的安装施工方案。
2. 设备安装前准备工作在正式进行中水回用设备的安装施工之前，需要进行一系列的准备工作，包括但不限于以下几个方面：•设备选型：根据项目的具体需求，选择适合的中水回用设备，并确保设备符合相关的国家标准和要求。
•设备布置方案：根据项目现场的实际条件，制定中水回用设备的布置方案，包括设备位置、管道连接、电气布线等。
•材料采购：根据设备安装方案，进行材料的采购，确保所需材料的质量和数量。
•现场准备：对安装设备的现场进行必要的清理和平整，确保施工的顺利进行。
3. 设备安装施工步骤3.1 设备搬运与吊装首先需要将中水回用设备从仓库或制造厂家运至现场，然后进行吊装安装。
具体的步骤如下：1.使用起重机或吊车将中水回用设备从运输车辆上吊下，并放置在安装位置上。
2.根据设备安装方案，对设备进行定位，并使用水平仪等工具进行调整，保证设备水平。
3.使用螺栓或焊接等方式将中水回用设备固定在安装位置上，确保设备的稳固。
3.2 管道连接与布线中水回用设备一般需要与进水管道、出水管道以及电源进行连接。
具体的步骤如下：1.根据设备布置方案，在设备上开孔并安装进水口、出水口和排水口等接口。
2.进行管道的连接，包括进水管道和出水管道的连接，并使用密封胶进行密封处理。
3.对电源进行接线，根据设备的电气控制系统要求进行布线。
3.3 调试与测试在设备安装完成后，需要对设备进行调试和测试，确保设备的正常运行。
具体的步骤如下：1.检查设备各部分的连接情况，确保没有松动或漏水现象。
2.检查设备的电气系统，确保电源接线正确，并进行电气设备的功能测试。
3.进行中水回用设备的试运行，观察设备的工作状态、进水压力、出水流量等指标，确保设备符合设计要求。
中水操作说明
中水操作说明1.引言中水是指在工业生产或生活中已经被使用过一次的水资源，通过适当的处理可以再次利用的水。
中水的回收和再利用可以大大降低水资源的消耗，减轻对自然水源的压力，是一种可持续发展的重要措施。
本文将介绍中水的操作说明，以帮助读者了解如何正确使用中水资源。
2.中水回收系统的安装在进行中水回收之前，首先需要安装中水回收系统。
中水回收系统通常包括收集、净化和储存三个主要部分。
收集部分主要包括管道系统和分水器，用于将使用过的水资源收集起来。
净化部分包括过滤器、杀菌灯等设备，用于去除中水中的杂质和细菌。
储存部分是用于储存净化后的中水，并供后续使用。
3.中水的使用和处理中水可以用于不同领域的用途，包括工业生产、冲洗、植物灌溉等。
在使用中水时，需要注意以下几点：3.1 工业生产中的中水使用在工业生产过程中，中水可以用于冷却系统、清洗设备和生产流程中的一些环节。
在使用中水进行冷却时，需要确保中水的温度和流量满足工艺要求，并采取适当的控制措施，以防止中水中的微生物和污染物对设备和产品的影响。
3.2 中水在冲洗中的应用中水可以用于厕所冲洗、地面清洗和车辆清洗等。
在使用中水进行冲洗时，需要根据实际情况调整中水的压力和流量，并确保冲洗效果良好。
同时，需要定期清洗和消毒中水回收系统，以保证回收水的质量。
3.3 中水在植物灌溉中的利用中水可以用于农业和园艺领域的植物灌溉。
在使用中水进行灌溉时，需要根据植物的需水量和灌溉周期进行合理的安排。
同时，需要注意中水的水质，以防止对植物生长产生不良影响。
4.中水回收系统的维护。
室内给水、中水、热水系统安装
室内给水、中水、热水系统安装室内给水、中水、热水系统管道常用管材为铜管、不锈钢管、钢塑复合管、PPR管。
铜管一般采用钎焊连接；不锈钢管采用卡压、环压或焊接连接；钢塑复合管采用丝扣连接或卡箍连接；PPR管采用热熔连接。
本章适用于工作压力不大于1.0 MPa的室内给水和消火栓系统管道安装工程、热水温度不超过75℃的室内热水供应管道安装工程的质量检验与验收。
1.1工艺流程预留、预埋→管道测绘放线→管道支架制作安装→干管安装→立管安装→支管安装→管道试压→管道防腐和保温→管道冲洗。
1.2材料、设备管理1.2.1基本规定给水管道必须采用与管材相适应的管件。
生活给水系统所涉及的材料必须达到饮用水卫生标准。
（GB50242-2002 第4.1.2）建筑给水、排水、及采暖工程所使用的主要材料、成品、半成品、配件、器具和设备必须具有中文质量合格证明文件，规格、型号及性能检测报告应符合国家技术标准或设计要求。
进场时应做检查验收，并经监理工程师核查确认。
建筑给水塑料管道系统所采用的管材、管件和各种辅助材料等，应由管材生产企业配套供应。
管材、管件：包装应完好，表面无划痕及外力冲击破损；规格尺寸、壁厚及允许偏差应符合产品标准和设计要求；除应符合其产品标准的规定外，尚应符合下列规定：1）镀锌钢管壁厚均匀，管口无毛刺，无锈蚀，弯折现象；整件包装完好。
详见GB/T3091。
表1.2.1-1 外径和壁厚的允许偏差表（mm）2）钢塑复合管：外表面应光滑，不允许有伤痕或裂纹等，衬塑钢管形状应是直管，两端截面与管轴线成垂直；衬塑钢管内表面不允许。
气泡、裂纹、脱皮，无明显痕纹、凹陷、色泽不均及分解变色线。
详见GB/T28897。
表1.2.1-2 衬塑钢管塑层厚度和允许偏差表(mm)3）薄壁不锈钢管：两端封口完好，外壳光亮、无划痕和碰撞凹陷等缺陷。
建筑给水薄壁不锈钢管管道所用的管材和管件，应具有国家认可的产品检测机构的产品检测报告和产品出厂质量保证书。
中水系统管道及安装
12。
1建筑中水系统管道及辅助设备安装12。
1。
1一般规定12。
1。
1。
1 本标准适用建筑工程中水系统管道及辅助设备安装。
建筑中水是指生活污水和废水（包括冷却水、淋浴排水、盥洗排水、洗衣排水、厨房排水、厕所排水以及雨水等）,经过处理后,达到规定的水质标准,可在一定范围内重复使用的非饮用水。
12。
1.1.2建筑中水施工应以设计图纸和有关施工规范为依据，应按国家标准GB50242《建筑给水排水及采暖工程施工质量验收规范》的规定执行。
12。
1。
1。
3施工过程中严禁随意修改设计的管道走向，如确有改变，必须经设计单位或委托单位签证认可.12。
1.2施工准备12.1.2。
1技术准备1 施工前必须事先熟悉有关施工图纸、规范、规程、标准图集及其他技术资料，掌握该项目特性、工程概况、特点和技术要求.2 施工前必须会同设计单位和监理单位(建设单位),进行图纸会审。
3 施工前应由专业技术负责人或工长向施工人员进行技术交底，明确工作内容,工程进度及相关要求。
4 踏勘现场，详细核对土建施工图，密切配合土建施工，做好预留、预埋工作.12.1。
2。
2材料准备根据施工图纸，编制相应的施工预算,根据预算中的管材和施工进度计划编制材料进场计划。
12。
1。
2。
3机具准备1 机具:套丝机(板）、切割机、试压泵、热熔机、电焊机等。
2 工具:管钳、扳手、手锯、手锤、錾子、电钻、管剪、脚手架、人字梯、钢卷尺等。
12.1。
2。
4 作业条件1 埋设管道的管沟或基底回填土应平整、夯实，无突出的坚硬物.2 暗装管道(包括设备层、竖井、吊顶内的管道)根据设计图纸核对各种管道的管径、标高位置的排列.预留孔洞、预埋件已配合完成；土建模板已拆除，操作场地清理干净，安装度超过3。
5m时已搭好脚手架。
3 室内标高线、隔墙中心线(边线）均已测放,墙地面初装完成，能连续施工。
4 冬期施工,环境温度一般不低于5℃；当环境温度低于5℃时，应采取防寒防冻措施。
5 各种卫生器具的样品已进场，施工材料的品种和数量能保证施工.6 施工图纸经设计单位、建设单位、施工单位会审，并办理会审记录。
建筑中水系统管道及辅助设备安装
1 建筑中水系统管道及辅助设备安装1.1工艺流程建筑中水系统安装包括中水原管道系统安装、水处理设备安装及中水供水系统安装。
其安装工艺流程如下。
1.2操作工艺1.2.1中水原水管道系统中水原水管道系统安装应遵守下列要求。
1.中水原水管道系统宜采用分流集水系统，以便于选择污染较轻的原水。
简化处理流程和设备，降低处理经费。
2.便器与洗浴设备应分设或分侧布置，以便于单独设置支管、立管，有利于分流集水。
3.污废水支管不宜交叉，以免横支管标高降低过多，影响室外管线及污水处理设备的标高。
4.室内外原水管道及附属构筑物均应防渗漏，井盖应做“中”字标志。
5.中水原水系统应设分流、溢流设施和跨越管，其标高及坡度应能满足排放要求。
1.2.2中水供水管道中水供水系统是给水供水系统的一个特殊部分，所以其供水方式与给水系统相同。
主要依靠最后处理设备的余压供水系统、水泵加压供水系统和气压罐供水系统等。
1.中水供水系统必须单独设置。
中水供水管道严禁与生活饮用水给水管道连接，并应采取下列措施。
1.1.中水管道及设备、受水器等外壁应涂浅绿色标志。
1.2.中水池（箱）、阀门、水表及给水栓均应有“中水”标志。
2.中水管道不宜暗装于墙体和楼板内。
如必须暗装于墙槽内时，必须在管道上有明显且不会脱落的标志。
3.中水管道与生活饮用水管道、排水管道平行埋设时，其水平净距离不得小于0.5m，交叉埋设时，中水管道应位于生活饮用水管道下面，排水管道的上面，其净距离不应小于0.15m。
4.中水给水管道不得装设取水水嘴。
便器冲洗宜采用密闭型设备和器具。
绿化、浇洒、汽车冲洗宜采用壁式或地下式的给水栓。
5.中水高位水箱应与生活高位水箱分设在不同的房间内，如条件不允许只能设在同一房间时，与生活高位水箱的净距离应大于2m。
止回阀安装位置和方向应正确，阀门启闭应灵活。
6.中水供水系统的溢流管、泄水管均应采取间接排水方式排出，溢流管应设隔网。
7.中水供水管道应考虑排空的可能性，以便维修。
暖通空调工程中水系统安装施工技术王裕民
暖通空调工程中水系统安装施工技术王裕民发布时间：2021-08-16T07:44:52.561Z 来源：《基层建设》2021年第15期作者：王裕民[导读] 暖通空调水系统安装是否正确将直接决定空调系统的性能，因此，在实际施工过程中，应严格控制施工参数，选择合适的施工技术，实现对施工过程的全面监控。
广东佳堡建筑工程有限公司 511500摘要：暖通空调水系统安装是否正确将直接决定空调系统的性能，因此，在实际施工过程中，应严格控制施工参数，选择合适的施工技术，实现对施工过程的全面监控。
本文主要对暖通空调水系统安装施工技术要点以及注意问题进行了探究。
关键词：暖通空调；水系统；安装施工引言：随着国家经济水平的提升与科技实力的进步，人们对暖通空调工程的质量要求变得越来越高。
很多暖通空调工程为了满足社会发展需要，不仅对相应的安全施工技术进行更新与完善，还对安装中涉及到的技术难点进行了总结分析，从而为后续安装工作的开展提供保障。
暖通空调工程中，水系统的安装施工工作尤为重要，它不仅是暖通空调平稳运作的基础条件，更是整体工程中的核心环节。
一、水系统的特点在整个暖通空调的施工过程中，水系统是重要的组成部分，随着施工技术的进一步发展，其应用的范围更加广泛。
因此，需要对水系统自身所具有的特点进行必要的论述，在此基础上，才能实现对水系统的有效施工。
在暖通空调中，主要由两个系统组成，一个是水系统，另一个是氟系统，当暖通空调被启动时，会在空调的内部形成一种交换，交换的主要对象为空气与水。
在整个交换的过程中，热量就是在这种情况下得以实现的。
通常情况下，是先在水系统中进行交换，然后再转入氟系统中。
所以，水系统中主要是空调水，又分为了两种主要的类型，分别是冷冻水以及冷却水，前者主要应用在进行热交换的过程中，是在室内实现的，而后者是在室外进行的。
在进行暖通空调安装施工时，应尽可能的做到占地空间最小的原则，这样做的目的是为了能够更好便于室内外空气的循环流通，进而保证建筑物内部空气的清新。
中水给水系统管道安装施工方法
中水给水系统管道安装施工方法
中水给水系统管道安装施工方法提要：中水采用热镀锌钢管。
大于DN100的管道采用沟槽式管接头（卡箍）连接，小于或等于DN100的管道采用螺纹连接。
系统设计压力以计精品保洁
中水给水系统管道安装施工方法
工艺流程
安装准备→干管安装→立管安装→管道试压→管道冲洗→系统通水调试
技术要求
中水采用热镀锌钢管。
大于DN100的管道采用沟槽式管接头（卡箍）连接，小于或等于DN100的管道采用螺纹连接。
系统设计压力以计。
管道直径小于65mm采用铜截止阀（），螺纹连接；管道直径大于或等于65mm采用蝶阀（），法兰连接。
止回阀：采用蝶形止回阀（），法兰连接。
管道的支、吊架安装应平整牢固，间距按照《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）表及的要求进行。
精品保洁。
给水中水系统安装
给水中水系统安装（一）给水、中水管材：综合办公楼及支撑用房：地下室及泵房内给水及中水管道采用钢塑复合管材，沟槽式机械连接。
给水及中水立管及支管采用给水CPVC管材，粘接连接。
通信枢纽楼：泵房内给水及中水管道采用钢塑复合管材，沟槽式机械连接。
给水及中水干管及立管采用钢塑复合管材，沟槽式机械连接。
给水支管采用给水CPVC管材，粘接连接。
中水支管采用浅绿色PP-R中水管材，热熔连接。
连廊一、二及附属用房：给水及中水立管及支管采用给水CPVC管材，粘接连接。
标识：中水管道间隔1m外刷50mm宽浅绿色色环，并膜印“中水，非饮用”字样，给水加压管道间隔1m刷50mm宽蓝色色环，作蓝色标识，并标明二次供水。
管线铺设严禁预留水嘴及丝堵。
严格区分给水、排水、中水处涂层的颜色以便于区分。
（二）、给水管道施工方法：A、给水钢塑复合管施工工艺：1、采用钢塑复合管管材，应符合下列要求：(1) 涂塑镀锌焊接钢管(焊接钢管)应符合现行行业标准《给水涂塑复合钢管》CJ/T 120的有关要求。
(2) 衬塑镀锌焊接钢管(焊接钢管)应符合现行行业标准《给水衬塑复合钢管》的要求。
衬塑无缝钢管应符合现行行业标准《给水衬塑复合钢管》的有关要求。
2、给水系统采用的钢塑复合管管件应符合下列要求：(1) 衬塑可锻铸铁管管件应符合现行行业标准《给水衬塑可锻铸铁管件》的要求。
(2) 衬塑钢件应符合现行行业标准《给水衬塑复合钢管》的有关要求。
(3) 涂塑钢管件、涂塑球墨铸铁管件、涂塑铸钢管件应符合现行行业标准《给水涂塑复合钢管》CJ/T 120的有关要求。
3、管道安装前应具备下列条件：(1) 施工图纸及其他技术文件齐全，并已进行技术交底。
(2) 对进场管材、管件、阀门等进行验收，并核对产品合格证、质量证明书、规格型号、品种和数量，经监理工程师核查确认后方可使用。
(3) 施工现场及施工用水，供电满足要求。
(4) 施工机具已固定或定位。
(5) 施工人员已经过技术培训，熟悉钢塑复合管的性能，掌握基本操作技能。
建筑中水系统及游泳池水系统安装施工技术规范
建筑中水系统及游泳池水系统安装施工技术规范12.1 一般规定12.1.1 本章适用于民用建筑群（住宅区）的中水系统和游泳池水系统的施工。
12.2 建筑中水系统管道及辅助设备安装12.2.1 施工准备技术准备、材料准备、主要机具、作业条件等施工准备工作参照本标准第4章“室内给水系统安装”和第5章“室内排水系统安装”中“施工准备”内容执行。
12.2.2 材料质量控制1 材料质量控制参照本标准第4章“室内给水系统安装”和第5章“室内排水系统安装”中“材料质量控制”内容执行。
2 中水给水管道管材及配件应采用耐腐蚀的给水管管材及附件。
12.2.3 施工工艺12.2.3.1 工艺流程建筑中水系统安装包括中水原水管道系统安装、水处理设备安装及中水供水系统安装，其安装工艺流程如图12.2.3.1所示。
图12.2.3.1 建筑中水系统安装工艺流程示意图12.2.3.2 施工要点1 参照本标准第4章“室内给水系统安装”和第5章“室内排水系统安装”中“施工要点”内容执行。
2 中水原水管道系统安装应遵守下列要求：(1) 中水原水管道系统宜采用分流集水系统，以便于选择污染较轻的原水，简化处理流程和设备，降低处理经费。
(2) 便器与洗浴设备应分设或分侧布置，以便于单独设置支管、立管，有利于分流集水。
(3) 污废水支管不宜交叉，以免横支管标高降低过多，影响室外管线及污水处理设备的标高。
(4) 室内外原水管道及附属构筑物均应防渗漏，井盖应做“中”字标志。
(5) 中水原水系统应设分流、溢流设施和跨越管，其标高及坡度应能满足排放要求。
3 中水供水系统是给水供水系统的一个特殊部分，所以其供水方式与给水系统相同。
主要依靠最后处理设备的余压供水系统、水泵加压供水系统和气压罐供水系统等。
(1) 中水供水系统必须单独设置。
中水供水管道严禁与生活饮用水给水管道连接，并应采取下列措施：1) 中水管道及设备、受水器等外壁应涂浅绿色标志。
2) 中水池（箱）、阀门、水表及给水栓均应有“中水”标志。
最新标准的游泳池建筑及锅炉安装规范.doc
1-12建筑中水系统及游泳池水系统安装工艺标准（112-2007）1 范围本工艺标准适用于民用建筑群(住宅区)、公共建筑的中水系统安装和游泳池水系统的安装工程。
2 施工标准2.1 材料要求2.1.1 工程所适用的主要材料、成品、半成品、配件。
器具和设备必须具有中文质量合格证明文件，规格、型号及性能检测报告应符合国家技术标准或设计要求。
2.1.2 所有材料进场时应品种、规格。
外观等进行验收；包装应完好，表面无划痕及外力冲击破损。
包装上应标有批号、数量、生产日期和检验代码；并监理工程师核查确认。
2.1.3 主要器具和设备必须有完整的安装适用说明书。
在运输、保管和施工过程中，应采取有效措施防止损坏或腐蚀。
2.1.4 中水系统中原水管道管材及配件要求按本工艺排水部分执行。
中水系统给水管道管材及配件应采用耐腐蚀的给水管管材及附件。
2.1.5 游泳池的给水口、回水口、泄水口应采用耐腐蚀的铜、不锈钢、塑料等材料制造。
溢流槽、格栅应为耐腐蚀材料制造，并为组装型。
2.1.6 游泳池的毛发聚集起应采用铜或不锈钢等耐腐蚀材料制造，过滤筒（网）的孔径应不大于3mm，其面积应为联接管截面积的1.5~2倍。
2.1.7 游泳池循环水系统加药（混凝剂）的药品溶解池、溶液池及定量投加设备应采用耐腐材料制作。
输送溶液的管道应采用塑料管、胶管或铜管。
2.1.8 游泳池的浸脚、浸腰消毒池的给水管、投药管、溢流管、循环管和泄空管应采用耐腐材料制成。
2.2 主要施工机具2.2.1 机械：套丝机、砂轮锯、台钻、电锤、手电钻、电焊机、热熔机、滚槽机、开孔机、试压泵等。
2.2.2 工具：套丝板、管钳、压力案、台虎钳、克丝钳、手锯、手锤、活扳手、链钳、煨弯器、手压泵、捻凿、管剪、断管器、卡压工具、螺钉旋具（改锥）、大锤、铣口器、钢刮板、錾子、麻钎、压力案、气焊工具、小车、毛刷、钢刷等。
2.2.3 量具及其他：水平尺、六角量规、钢卷尺、压力表、线坠、小线、汽油、机油、棉布(丝)、胶皮布、焊条、砂纸、铁丝、皮堵等。
建筑中水设计5中水系统
建筑中水设计5中水系统5 中水系统5．1 中水系统形式5．1．1 中水系统宜包括原水、处理和供水三个系统。
5．1．2 建筑物中水宜采用原水污废分流、中水专供的完全分流系统。
5．1．3 建筑小区中水可采用下列系统形式：1 完全分流系统；2 半完全分流系统；3 无分流系统。
5．1．4 建筑中水系统形式的选择，应根据工程的实际情况、原水和中水用量的平衡和稳定、系统的技术经济合理性等因素综合考虑确定。
5．2 原水系统5．2．1 原水管道宜按重力流设计，当靠重力流不能直接接入时，可采取局部提升等措施接入。
5．2．2 室内外原水收集管道及附属构筑物均应采取防渗、防漏措施，并应有防止不符合水质要求的排水接入的措施。
5．2．3 原水系统应计算原水收集率，收集率不应低于回收排水项目给水量的75％。
原水收集率可按下式计算：式中：η2——原水收集率；∑Q P——中水系统回收排水项目的回收水量之和(m3／d)；∑Q J——中水系统回收排水项目的给水量之和(m3／d)。
5．2．4 原水系统应设分流、溢流设施和超越管，宜在流入处理站之前满足重力排放要求。
5．2．5 职工食堂和营业餐厅的含油脂污水进入原水收集系统时，应经除油装置处理后，方可进入原水收集系统。
5．2．6 原水宜进行计量，可设置具有瞬时和累计流量功能的计量装置。
5．3 处理系统5．3．1 中水处理系统应由原水调节池(箱)、中水处理工艺构筑物、消毒设施、中水贮存池(箱)、相关设备、管道等组成。
5．3．2 处理系统设计处理能力应根据中水用水量和可回收排水项目的中水原水量，经平衡计算后确定。
中水原水量应符合本标准第3．1．5条的规定。
5．3．3 处理系统设计处理能力应按下式计算：式中：Q h——处理系统设计处理能力(m3／h)；Q z——最高日中水用水量(m3／d)；t——处理系统每日设计运行时间(h／d)；n1——处理设施自耗水系数，一般取值为5％～10％。
5．4 供水系统5．4．1 中水供水系统与生活饮用水给水系统应分别独立设置。
建筑中水系统管道及辅助设备安装
建筑中水系统管道及辅助设备安装
技术交底内容：
51.2.1 一般项目
1 中水给水管道管材及配件应采用耐腐蚀的给水管管材及附件。
检验方法：观察检查。
2 中水管道与生活饮用水管道、排水管道平行埋设时，其水平净距离不得小于0.5m；交叉埋设时，中水管道应位于生活饮用水管道下面，排水管道的上面，其净距离不应小于0.15m。
检验方法：观察和尺量检查。
51.3 游泳池水系统安装
技术交底内容：
51.3.1 主控项目
51.3.1.1 游泳池的给水口、回水口、泄水口应采用耐腐蚀的铜、不锈钢、塑料等材料制造。
溢流槽、格栅应为耐腐蚀材料制造，并为组装型。
安装时其外表面应与池壁或池底面相平。
检验方法：观察检查。
51.3.1.2 游泳池的毛发聚集器应采用铜或不锈钢等耐腐蚀材料制造，过滤筒（网）的孔径应不大于3mm，其面积应为连接管截面积的1.5~2倍。
检验方法：观察和尺量计算方法。
51.3.1.3 游泳池地面，应采取有效措施防止冲洗排水流入池内。
检验方法：观察检查。
51.3.2 一般项目
51.3.2.1 游泳池循环水系统加药（混凝剂）的药品溶解池、溶液池及定量投加设备应采用耐腐蚀材料制作。
输送溶液的管道应采用塑料管、胶管或铜管。
检验方法：观察检查。
51.3.2.2 游泳池的浸脚、浸腰消毒池的给水管、投药管、溢流管、循环管和泄空管应采用耐腐蚀材料制成。
检验方法：观察检查。
安装工程举例说明(3篇)
第1篇一、引言安装工程是指将设备、管道、线路等安装在建筑物或构筑物内外的工程。
随着我国经济的快速发展，安装工程在建筑行业中扮演着越来越重要的角色。
本文将以某住宅小区的中央空调安装工程为例，详细说明安装工程的具体过程和注意事项。
二、工程背景某住宅小区位于我国南方沿海地区，占地面积约为10万平方米，共有住宅楼20栋。
为了提高居民的生活品质，小区决定安装中央空调系统，以满足夏季制冷和冬季供暖的需求。
三、工程概况1. 工程名称：某住宅小区中央空调安装工程2. 工程地点：某住宅小区3. 工程内容：中央空调主机、管道、风机盘管、控制系统的安装4. 工程规模：20栋住宅楼，共计5000户居民5. 工程工期：3个月四、安装工程流程1. 工程准备阶段（1）编制施工组织设计，明确施工方案、施工工艺、施工顺序等。
（2）组织施工队伍，确保施工人员具备相应的专业技能和素质。
（3）采购设备、材料，确保设备、材料的质量和数量。
（4）办理相关手续，如施工许可证、安全许可证等。
2. 施工阶段（1）设备安装①根据施工图纸，对中央空调主机进行安装，确保设备水平、垂直度符合要求。
②安装管道，包括冷凝水管、冷冻水管、冷却水管等，确保管道连接牢固、密封良好。
③安装风机盘管，包括吊装、连接管道、调整等，确保风机盘管安装牢固、水平。
（2）控制系统安装①安装中央控制柜，连接线路，确保控制柜运行正常。
②安装传感器、执行器等，确保控制系统与设备连接良好。
③调试控制系统，确保系统运行稳定、可靠。
3. 竣工验收阶段（1）检查设备、管道、控制系统等安装质量，确保符合设计要求。
（2）进行系统调试，确保系统运行正常、稳定。
（3）办理竣工验收手续，取得相关部门的验收合格证书。
五、安装工程注意事项1. 施工安全（1）施工现场设置安全警示标志，确保施工人员安全。
（2）对施工人员进行安全教育培训，提高安全意识。
（3）严格按照操作规程进行施工，避免安全事故发生。
2. 施工质量（1）选用优质设备、材料，确保施工质量。
建筑中水系统及雨水利用系统管道及配件安装检验批质量验收记录
建筑中水系统及雨水利用系统管道及配件安装检验批质量验收记录一、工程概况项目名称：xxxx建筑工程项目地点：xxxx施工单位：xxxx监理单位：xxxx施工日期：xxxx年xx月xx日-xxxx年xx月xx日二、检验依据1.《建筑给水排水设计规范》2.《建筑给水排水工程施工及验收规范》3.《建筑生活污水及雨水利用工程技术规范》4.《建筑雨水利用工程施工及验收规范》5.相关图纸、设计文件及合同约定三、检验基本原则1.符合设计要求2.合规施工3.材料符合要求4.安装质量符合标准5.提供合格的验收记录和文件四、检验内容及方法1.管道材料及配件的合格证明文件是否齐全2.管道材料及配件的型号、规格、质量是否符合设计要求3.管道安装位置是否符合设计要求4.管道安装是否符合相关标准5.管道连接是否紧固密实6.阀门、管件及附件的安装质量是否符合要求7.管道支架安装是否牢固稳定8.管道清洗、保温等工序是否符合规范要求9.雨水利用设备的安装是否符合要求10.雨水管道的布置是否合理11.雨水收集设备的功能是否良好12.其他相关检验内容五、检验结果及处理意见1.管道材料及配件的合格证明文件齐全，型号、规格、质量均符合设计要求。
2.管道安装位置符合设计要求，安装质量符合标准，连接紧固密实。
3.阀门、管件及附件的安装质量符合要求，管道支架安装牢固稳定。
4.管道清洗、保温等工序符合规范要求。
5.雨水利用设备安装符合要求，雨水管道布置合理，雨水收集设备功能良好。
六、存在问题及整改措施1.标出存在的问题及整改措施2.确保问题整改到位七、质量验收结论依据以上检验结果及整改措施，经过施工单位整改后，建筑中水系统及雨水利用系统管道及配件安装质量符合要求，达到设计及验收标准。
八、备注1.若有其他需要备注的内容，需在此处明确说明。
2.附上相关的图片、纸质资料等。
以上为建筑中水系统及雨水利用系统管道及配件安装检验批质量验收记录，检验记录应详尽、真实，是验收工作中的重要证据之一、相关项目应按照验收结果及整改措施进行后续工作，确保施工质量符合要求和标准。
教学楼给排水施工方案
目录第一章编制依据 (2)第二章工程概况 (2)第三章施工准备 (4)第四章施工方法 (16)第五章安全、技术措施 (16)第六章现场消防保卫措施 (17)第七章现场文明施工管理措施 (18)第八章成品保护管理措施 (18)第九章环境保护管理措施 (19)教学楼给排水施工方案第一章编制依据1、施工合同2、工程施工图第二章工程概况亦庄中芯新建教学楼工程。
位于北京市亦庄经济开发区，亦庄核心区西南角。
西与博大悦廷接壤：东至博兴六路，与青年公寓相望：南与中芯教学楼接壤。
此建筑地上4层，地下一层，建筑总高17.85米，建筑占地面积2000平方米，总建筑面积10370平方米，其中地上面积7889平米，地下面积2481平米，建筑耐火等级为地上二级，地下一级。
本工程给水系统包括给水系统、中水系统、消防系统（只作预留）；排水系统包括压力排水、无压排水、雨水系统。
给水系统：分为市政给水和加压给水。
市政给水供给地下室和一至三层各用水点，化学实验室阀后安装减压阀供给使用; 加压给水管，供给四楼卫生间，以及屋顶水箱给水和屋顶预留给水。
立管顶端均加装自动排气阀。
中水系统：分为市政中水和加压中水。
市政中水供给地下室卫生间和一至三楼卫生间用水。
加压中水，供给四层卫生间用水，立管顶端安装自动排气阀。
所有进户管穿外墙均安装柔性防水套管，其它穿墙、穿楼板采用普通钢套管。
给水、中水系统主干管、立管、明装支管管材采用内嵌衬塑钢管，连接方式，管径大于等于DN80采用卡套式连接，管径小于DN80采用丝接；所有卫生间支管管材采用PPR管，热熔连接，卫生间支管均暗装。
保温：屋面预留给水管做防冻保温，其它所有吊顶内给水管（中水管）做防结露保温，（防结露厚度为10毫米）外缠防火阻燃布。
中水系统供给楼内蹲坑和小便斗使用，其它供水由给水系统供给。
排水系统:分为无压力排水、压力排水、和雨水系统。
无压力排水系统：主要排除卫生间生活污水，经化粪池处理后排入校区污水管道，化学实验室排水，单独收集处理，经室外中和池处理后，排入校区污水管道，地漏均采用防返溢地漏，不锈钢篦子，水封高度大于等于50毫米，地漏篦子表面应低于该处地面5-10毫米，楼道内地漏采用密闭型地漏。
装配式建筑施工中的施工过程水、电、暖系统安装技术
装配式建筑施工中的施工过程水、电、暖系统安装技术施工过程中的水、电、暖系统是装配式建筑中不可或缺的重要部分，它们对于建筑物的正常运行和居住者的舒适度起着至关重要的作用。
在施工过程中正确安装水、电、暖系统成为了保障住宅质量和居民生活品质的关键环节。
本文将就装配式建筑施工中水、电、暖系统的安装技术进行介绍和探讨。
一、水系统安装技术1. 管道设计与布置在进行水系统安装前，首先需要根据建筑平面和各功能区域的需求进行管道设计与布置。
合理布置主管道和支管道，避免出现死角和盲管，并确保不同功能区域之间有足够的供水压力，以满足正常使用。
2. 管道材质选择在选择管道材料时，需考虑其耐腐蚀性能、强度和密封性等因素。
常见的材料有铜管、钢管、PE管等。
根据具体情况选用合适的材料，并确保其符合相关标准要求，以提高系统的可靠性和寿命。
3. 排水系统安装排水系统包括卫生间、厨房等区域的排水管道和排水设备。
在施工过程中，需要合理安装地漏、下水管等，并对其进行密封处理，以确保排水畅通和防止漏水现象。
二、电力系统安装技术1. 电线选用与敷设在选择电线材料时，需注意其导电性能和耐火性能。
根据不同区域的用电负荷及安全要求，选择适当规格的导线。
同时，在敷设过程中应避免与其他系统的交叉布置或过于接近，以保证施工安全和后期维护。
2. 开关插座布局合理的开关插座布局对居住者的生活非常重要。
根据功能需求，确定各个区域开关数量和位置，并进行合理的布线设置。
此外，还应注意保持开关插座美观、易操作，并符合相关标准规定。
3. 照明系统设计照明系统是电力系统中必不可少的一部分，在设计时需要考虑灯具类型、数量和照明效果等因素。
合理选择照明方式，并根据实际情况确定灯具摆放位置，以提高室内采光效果和节能性能。
三、暖气系统安装技术1. 供暖设备选择在暖气系统的选用上，可根据实际情况选择适当的供热方式。
常见的供暖设备有壁挂式锅炉、地暖和散热器等。
根据建筑物形态和用户需求选择合适的供暖设备，并确保其安全性和高效性。
给水中水管道安装技术交底
给水中水管道安装技术交底一、设计要求：本工程给水、中水系统采用PPR冷水管，热熔连接。
二、材料要求：1、聚丙烯管材、管件应符合国家标准《冷热水用聚丙烯管道系统》GB/T18742 的要求，应具有权威检测机构有效的形式检测报告及生产厂家的质量合格书。
2、管材上应标明原料名称、规格、生产日期和生产厂名或商标；管件上应标明原料名称、规格和商标，包装上应标有批号、数量和生产日期。
3、管道采用热熔或电熔连接时，应由管材生产厂提供或确认专用配套的熔接机具或电熔管件。
熔接机具应安全可靠，便于操作，并附有产品合格证书和使用说明书。
小管管道切割应采用专用剪刀切割，大管道切割应采用管道切割工具进行切割，不得采用无齿锯等切割。
4、同一工程应采用同一厂家、同一批原料生产和管材和管件。
5、管材和管件的外观质量应符合下列规定：（1）管材和管件应不透光，其内外壁光滑、平整，壁厚应均匀，无气泡、划痕和影响性能的表面缺陷，色泽宜一致。
（2）管材端口应平整，且端面应垂直于管材的轴线。
（3）管件应完整，无缺损、无变形，合模缝、浇口应平整、无裂纹，管件壁厚不应小于同一管系列S 的管材壁厚。
6、本工程水表安应符合其规范规定，且水表在压力试验时应拆下改用闭合管进行试验。
7、阀门的阀体铸造规矩，表面光洁，无裂纹、开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏。
三、主要机具：1、机械：管道切割机、热熔焊机、电熔焊机、台钻、电锤、手电钻、电焊机、试压泵等。
2、工具：断管器、管子剪、钢锯、刮刀、管钳、压力钳、手锯、手锤、活扳手。
3、其它：水平尺、线坠、钢卷尺、小线、压力表等。
四、作业条件：1、室内管道安装穿墙处已留管洞或安装套管，其洞口尺寸、套管规格，坐标、标高正确。
2、暗装管道应在地沟未盖盖板或天棚吊顶未封闭前进行安装，其型钢支架均应安装完毕并经复查符合安装条件。
3、明装托、吊干管安装必须在安装层的结构顶板拆模完成后进行。
沿管线安装位置的模板及杂物清理干净，托吊卡件已安装牢固，位置正确。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中水系统安装
㈠操作工艺
⑴中水原水管道系统安装应遵守下列要求。
中水原水管道系统宜采用分流集水系统，以便于选择污染较轻的原水，简化处理流程和设备，降低处理经费。
便器与洗浴设备应分设或分侧布置，以便于单独设置支管、立管，有利于分流集水。
污废水支管不宜交叉，以免横支管标高降低过多，影响室外管线及污水处理设备的标高。
室内外原水管道及附属构筑物均应防渗漏，井盖应做“中”字标志。
中水原水系统应设分流、溢流设施和跨越管，其标高及坡度应能满足排放要求。
⑵中水供水系统是给水供水系统的一个特殊部分，所以其供水方式与给水系统相同。
主要依靠最后处理设备的余压供水系统、水泵加压供水系统和气压罐供水系统等。
中水供水系统必须单独设置。
中水供水管道严禁与生活饮用水给水管道连接，并应采取下列措施。
中水管道及设备、受水器等外壁应涂浅绿色标志。
中水池(箱)、阀门、水表及给水栓均应有“中水”标志。
中水管道不宜暗装于墙体和楼板内。
如必须暗装于墙槽内时，必须在管道上有明显且不会脱落的标志。
中水管道与生活饮用水管道、排水管道平行埋设时，其水平净距离不得小于0.5m，交叉埋设时，中水管道应位于生活饮用水管道下面，排水管道的上面，其净距离不应小于0.15m。
中水给水管道不得装设取水水嘴。
便器冲洗宜采用密闭型设备和器具。
绿化、浇洒、汽车冲洗宜采用壁式或地下式的给水栓。
中水高位水箱应与生活高位水箱分设在不同的房间内，如条件不允许只能设在同一房间时，与生活高位水箱的净距离应大于2m。
止回阀安装位置和方向应正确，阀门启闭应灵活。
中水供水系统的溢流管、泄水管均应采取间接排水方式排出，溢流管应设隔网。
中水供水管道应考虑排空的可能性，以便维修。
⑶为确保中水系统的安全，试压验收要求不应低于生活饮用给水管道。
⑷原水处理设备安装后，应经试运行检测中水水质符合国家标准后，方办理验收手续。
㈡质量标准
⑴一般规定
中水系统中原水管道管材及配件要求按本工艺标准排水部分执行。
中水系统给水管道及排水管道检验标准按给水、排水两章规定执行。
⑵主控项目
中水高位水箱应与生活高位水箱分设在不同的房间内，如条件不允许只能设在同一房间时，与生活高位水箱的净距离应大于2m。
检验方法：观察和尺量检查。
中水给水管道不得装设取水水嘴。
便器冲洗宜采用密闭型设备和器具。
绿化、浇洒、汽车冲洗宜采用壁式或地下式的给水栓。
检验方法：观察检查。
中水供水管道严禁与生活饮用水给水管道连接，并应采取下列措施。
中水管道外壁应涂浅绿色标志。
中水池(箱)、阀门、水表及给水栓均应有“中水”标志。
检验方法：观察检查。
中水管道不宜暗装于墙体和楼板内。
如必须暗装于墙槽内时，必须在管道上有明显且不会脱落的标志。
检验方法：观察检查。
⑶一般项目
中水给水管道管材及配件应采用耐腐蚀的给水管管材及附件。
检验方法；观察检查。
中水管道与生活饮用水管道、排水管道平行埋设时，其水平净距离不得小于0.5m；交叉埋设时，中水管道应位于生活饮用水管道下面，排水管道的上面，其
净距离不应小于0.15m。
检验方法：观察和尺量检查。
九、阀门安装
1、型号、规格应符合设计要求，并应有合格证；启闭灵活，阀杆无歪斜；对安装于主干管上的阀门，应逐个作强度和严密性试验，强度和严密性试验压力为阀门出厂规定的压力；非主干管上阀门应以每批（同牌号、同规格、同型号）数量中抽查10%，且不少于一个，作耐压强度试验，如有漏、裂不合格的应再抽查20%，仍有不合格的则须逐个试验。
2、阀门搬运时，不得随手抛掷。
吊装时，严禁绳索栓在手轮或阀杆上。
现场保管时，应按型号、规格整齐排列，不得叠压。
阀瓣应处于关闭状态，两端敞口应用塑料板或纸板封堵。
3、阀门的规格型号应符合设计要求，阀体铸造规格，表面光洁，无裂纹，开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏，有出厂合格证。
十、水泵安装
㈠潜污泵安装方法
安装使用前，应仔细检查水泵外表面是否完好无损，各连接处有无松动、漏油、电缆线有无碰划裂。
并仔细检查铭牌说明的流量、扬程、电压等，以便正确使用。
用兆欧表测量水泵的冷态绝缘电阻应大于50M欧，低于应进行防潮处理，合格后方可使用。
水泵应独配相应的电闸开关，和可靠接地。
如水泵配带电缆线不够长时，如所接的电缆线径必须是原水泵线的1倍，并且接头牢固，并尽可能减少线接头，且接头严禁没入水中。
检查启动运行时是否正常（空运行不超过10秒），转向是否正确（泵盖上标明方向），三项水泵如转向不对，调换任意两根主线即可。
水泵应在手柄或吊环孔上串绳以提放备用，严禁用电缆吊、放、提、拉水泵。
㈡水泵试运转
水泵任一次启动立即停止运转，检查叶轮与泵壳有无摩擦声和其它不正常现象，并观察水泵的旋转方向是否正确；
水泵启动时，应用钳型电流表测量电动机的启动电流，待水泵正常运转后，再测量电动机的运转电流，保证电动机的运转功率或电流不超过额定值；
水泵试运转，在设计负荷下连续试运转不小于12h；
滑动轴承的最高温度不得超过70℃，滚动轴承的最高温度不得超过75℃；轴承填料的泄漏量不得大于35～60ml/h，即每分钟不超过10～20滴；机械密封的泄漏量不得大于10ml/h，即每分钟不超过3滴。
㈢使用注意事项
水泵工作时，密切注意水位情况，严禁水泵露出水面或脱水运转。
水泵工作时，请勿触摸和移动，谨防意外发生。
水泵使用时，均按安装过电流保护开关，以保护水泵在异常情况下能及时切断电源，保证电机绕组不致烧坏。
各类水泵使用时应接好地线，水泵的电缆按标准规定用黄绿双色线接地，并装上接地标志，必要时可用万用表测量，以防接错而造成事故，如无法接地，应安装漏电保护器。
三相电压不稳时或缺相时不要让水泵工作，以免烧坏绕组。
水泵出现故障时，非专业修理工不得拆卸，拆卸后水泵必须做气密性试验和绝缘检验符合要求方可投入使用。
水泵严禁脱水运行。
电缆接头不能没入水中，电缆破裂、刮伤者不能使用，以防水渗入水泵机腔内。
