２０１８年第４期186标致汽车ＡＢＳ系统故障案例分析张香莎，王文杰摘 要：时代的发展，汽车的安全性越来越受到人们的关注，在紧急情况下急刹车往往会造成汽车的侧翻和无法转向，造成严重的交通事故，对驾驶员及车内其他人员造成损害，ＡＢＳ的系统现已成为现代汽车的标配。
电控单元是系统的大脑核心，核心的损坏会使ＡＢＳ的故障率也大大增加，造成ＡＢＳ系统不能正常工作甚至失效，危机车内人员生命安全。
因此，对于维修人员来说掌握熟练地ＡＢＳ系统检修技能是必须的。
文章通过对标致汽车两种ＡＢＳ故障案例进行分析，详细分析了标致汽车ＡＢＳ常见故障的诊断、检修及排除过程，最后通过实例总结出故障解决的一些方法。
希望能够为大家提供参考。
关键词：ＡＢＳ；故障案例；标致；诊断；检修；排除（黄河交通学院，河南 焦作 454950）作者简介：张香莎（１９８１－），女，陕西礼泉人，在职研究生，讲师，主要研究方向：汽车电子控制。
随着汽车工业的蓬勃发展，汽车不仅仅是一个代步工具，安全性和舒适性成为人们购车首选。
汽车上防抱制动系统（ABS）满足人们对安全性的要求。
ABS（制动防抱系统），成为汽车安全措施之中一个伟大的发明。
ABS 防抱制动系统由电控单元（ECU）控制，当车辆处于紧急制动时，它能保持车轮转动，保持转向能力安全停车。
系统通过轮速传感器检测车轮转速，然后把轮速信号传到ECU，ECU 分析输入进来的车轮转速信号，控制轮子上的制动压力来控制滑移率在20%，由于抱死的车轮无法转向且对轮胎磨损破坏较大，所以ABS 系统制动效果较好，安全性能较高。
ABS 系统技术已经成熟。
但在维修过程中由于维修人员的技术参差不齐，当ABS 出现故障的情况下，短时间内会让维修人员因无法找出故障而头疼不已，甚至出现对故障“无计可施”的情况。
针对这种情况，寻找出一种安全可靠、简便快捷的诊断方法就变得尤为重要。
１ 案例一户主的一辆标致307ABS 故障指示灯闪亮，紧急制动时四轮全部抱死。

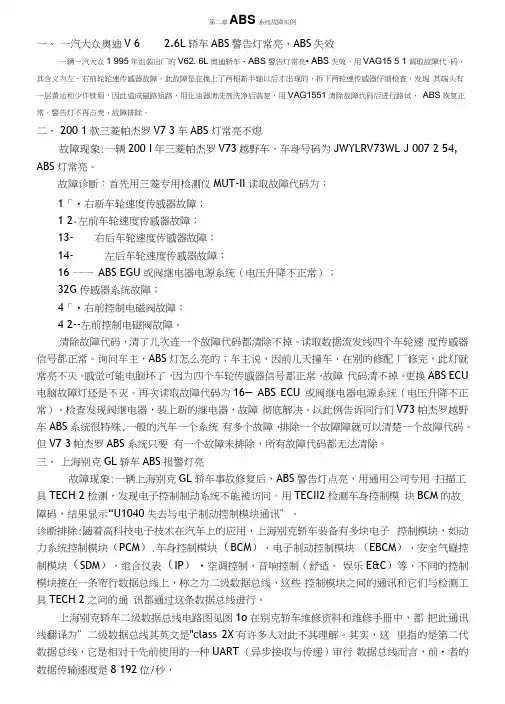

第二章ABS系统故障实例
第二章ABS系统故障实例一、一汽大众奥迪V 6 2.6L轿车ABS警告灯常亮，ABS失效一辆一汽大众1 995年组装出厂的V62. 6L奥迪轿车・ABS警告灯常亮• ABS失效，用VAG15 5 1调取故障代码，其含义为左、右前轮轮速传感器故障。
此故障是在换上了两根新半轴以后才出现的，拆下两轮速传感器仔细检査，发现其端头有一层黃汕和少许铁眉，因此造成磁路短路，用化油器淸洗剂洗净后装复，用VAG1551淸除故障代码后进行路试，ABS恢复正常，警告灯不再点壳，故障排除。
二、200 1款三菱帕杰罗V7 3车ABS灯常亮不熄故障现象:一辆200 I年三菱帕杰罗V73越野车，车身号码为JWYLRV73WL J 007 2 54, ABS灯常亮。
故障诊断：首先用三菱专用检测仪MUT-II读取故障代码为：1「•右新车轮速度传感器故障；1 2-左前车轮速度传感器故障；13-右后车轮速度传感器故障；14-左后车轮速度传感器故障；16 一一ABS EGU或阀继电器电源系统（电压升降不正常）；32G传感器系统故障；4「•右前控制电磁阀故障；4 2--左前控制电磁阀故障。
清除故障代码，清了儿次连一个故障代码都清除不掉。
读取数据流发线四个车轮速度传感器信号都正常。
询问车主，ABS灯怎么亮的；车主说，因前儿天撞车，在别的修配厂修完，此灯就常亮不灭。
感觉可能电脑坏了，因为四个车轮传感器信号都正常，故障代码清不掉。
更换ABS ECU 电脑故障灯还是不灭。
再次读取故障代码为16— ABS ECU 或阀继电器电源系统（电压升降不正常）。
检查发现阀继电器，装上新的继电器，故障彻底解决。
以此例告诉同行们V73帕杰罗越野车ABS系统很特殊,一般的汽车一个系统有多个故障，排除一个故障障就可以清楚一个故障代码。
但V7 3帕杰罗ABS系统只要有一个故障未排除，所有故障代码都无法清除。
三、上海别克GL轿车ABS报警灯亮故障现象:一辆上海别克GL轿车事故修复后，ABS警告灯点亮，用通用公司专用扫描工具TECH 2检测，发现电子控制制动系统不能被访问。
