挖掘机的结构与工作原理1. 挖掘机的结构挖掘机是一种重型工程机械，由底盘、上部旋转平台、液压系统、工作装置和控制系统等组成。
1.1 底盘底盘是挖掘机的基础部分，它由履带、驱动轮、张紧轮、导向轮和底盘架等组成。
底盘提供了挖掘机的行走和支撑功能。
1.2 上部旋转平台上部旋转平台是挖掘机的核心部分，它包括发动机、液压泵、油箱、散热器和驾驶室等。
上部旋转平台可以实现挖掘机的旋转和工作装置的升降。
1.3 工作装置工作装置是挖掘机的作业部分，它由臂、斗杆、斗和液压缸等组成。
工作装置可以实现挖掘、装载和卸载等功能。
1.4 液压系统液压系统是挖掘机的动力系统，它由液压泵、液压缸、液压阀和油管等组成。
液压系统可以提供高压液压油来驱动挖掘机的各个部分。
1.5 控制系统控制系统是挖掘机的操作系统，它由操纵杆、传感器、电气元件和控制器等组成。
控制系统可以实现挖掘机的精确控制和操作。
2. 挖掘机的工作原理挖掘机的工作原理是基于液压系统的工作原理，通过液压油的压力传递和控制来实现各个部件的协调工作。
2.1 液压系统工作原理液压系统通过液压泵将液压油从油箱吸入，经过液压阀的控制，将液压油送入液压缸中。
液压油的压力作用在液压缸的活塞上，从而驱动工作装置的运动。
2.2 工作装置工作原理工作装置的运动是由液压缸来实现的。
当液压油进入液压缸的一侧时，液压缸的活塞向另一侧移动，从而实现工作装置的伸出或升降。
通过控制液压阀的开关，可以控制液压缸的运动方向和速度。
2.3 控制系统工作原理控制系统通过操纵杆和传感器来实现对挖掘机的控制。
操纵杆的操作可以改变液压阀的开关状态，从而控制液压油的流动方向和流量大小。
传感器可以感知挖掘机的运动状态和工作环境，将这些信息传递给控制器，控制器根据这些信息来实现对挖掘机的精确控制。
综上所述，挖掘机是一种重型工程机械，它的结构包括底盘、上部旋转平台、液压系统、工作装置和控制系统等部分。
挖掘机的工作原理是基于液压系统的工作原理，通过液压油的压力传递和控制来实现各个部件的协调工作。
挖掘机的结构与工作原理
挖掘机的结构与工作原理挖掘机是一种常见的工程机械设备，广泛应用于土木工程、建造工程、矿山开采等领域。
它具有强大的挖掘能力和灵便的操作性能，能够有效地进行土方作业、挖掘、装载和平整等工作。
本文将详细介绍挖掘机的结构和工作原理。
一、挖掘机的结构挖掘机主要由下述几个部份组成：1. 机身：机身是挖掘机的主体部份，包括驾驶室、发动机舱、操作平台等。
机身通常由钢板焊接而成，具有足够的强度和刚性，以承受各种工作条件下的载荷和振动。
2. 行走机构：行走机构是挖掘机的挪移部份，包括履带、驱动轮、张紧轮等。
履带通过驱动轮的驱动，使挖掘机能够在各种地形上自由行驶，并具有良好的抓地力和稳定性。
3. 旋转机构：旋转机构是挖掘机实现回旋和转动的部份，包括回转座、回转马达、回转齿圈等。
它使挖掘机能够360度无死角地旋转，实现精确定位和操作。
4. 液压系统：液压系统是挖掘机的动力来源，包括液压泵、液压缸、液压阀等。
液压系统通过液压油的流动和压力传递，实现挖掘机各部件的动作，如挖掘臂的伸缩、铲斗的升降等。
5. 挖掘装置：挖掘装置是挖掘机的核心部份，包括挖掘臂、斗杆和铲斗。
挖掘臂和斗杆通过液压缸的伸缩实现伸长和缩短，铲斗通过液压缸的升降实现铲取和卸载。
二、挖掘机的工作原理挖掘机的工作原理主要包括以下几个方面：1. 动力传递：挖掘机的动力来自发动机，通过传动装置将动力传递给行走机构和液压系统。
发动机产生的动力经由传动装置传递给行走机构，驱动挖掘机在工地上挪移；同时，一部份动力经由液压泵传递给液压系统，驱动挖掘装置的动作。
2. 液压系统：挖掘机的液压系统起到关键的作用，它通过液压泵将发动机输出的动力转化为液压能，再通过液压缸将液压能转化为机械能。
液压系统中的液压油在泵的作用下，通过液压管路流动到液压缸内，推动液压缸的活塞运动，实现挖掘装置的各种动作。
3. 操作控制：挖掘机的操作控制主要通过控制杆和控制阀来实现。
驾驶员通过控制杆控制挖掘机的行走、回旋、挖掘臂和铲斗的动作，通过控制阀调节液压系统的工作压力和流量，实现对挖掘装置的精确控制。
挖掘机的结构与工作原理

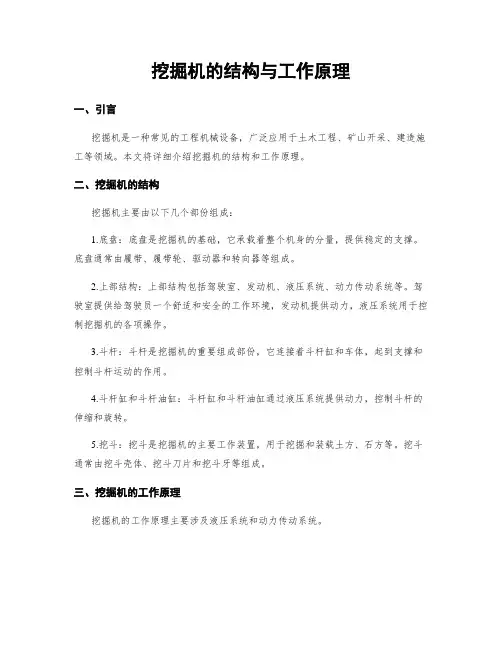

挖掘机的结构与工作原理一、引言挖掘机是一种常见的工程机械设备，广泛应用于土木工程、矿山开采、建造施工等领域。
本文将详细介绍挖掘机的结构和工作原理。
二、挖掘机的结构挖掘机主要由以下几个部份组成：1.底盘：底盘是挖掘机的基础，它承载着整个机身的分量，提供稳定的支撑。
底盘通常由履带、履带轮、驱动器和转向器等组成。
2.上部结构：上部结构包括驾驶室、发动机、液压系统、动力传动系统等。
驾驶室提供给驾驶员一个舒适和安全的工作环境，发动机提供动力，液压系统用于控制挖掘机的各项操作。
3.斗杆：斗杆是挖掘机的重要组成部份，它连接着斗杆缸和车体，起到支撑和控制斗杆运动的作用。
4.斗杆缸和斗杆油缸：斗杆缸和斗杆油缸通过液压系统提供动力，控制斗杆的伸缩和旋转。
5.挖斗：挖斗是挖掘机的主要工作装置，用于挖掘和装载土方、石方等。
挖斗通常由挖斗壳体、挖斗刀片和挖斗牙等组成。
三、挖掘机的工作原理挖掘机的工作原理主要涉及液压系统和动力传动系统。
1.液压系统：液压系统是挖掘机的核心部份，它通过液压油的流动来实现各项操作。
液压系统由液压泵、液压缸、液压阀等组成。
当驾驶员操作控制杆时，液压泵将液压油压力传递给液压缸，从而实现斗杆、斗杆缸和挖斗的运动。
2.动力传动系统：动力传动系统主要由发动机和传动装置组成。
发动机提供动力，通过传动装置将动力传递给液压泵和其他工作装置。
四、挖掘机的工作流程挖掘机的工作流程通常包括以下几个步骤：1.准备工作：驾驶员检查挖掘机的各项部件是否正常，确保安全操作。
2.起动挖掘机：启动发动机，让挖掘机进入工作状态。
3.操作挖掘机：驾驶员通过控制杆控制挖斗的伸缩、旋转和升降等动作，完成挖掘、装载等作业。
4.结束工作：工作完成后，关闭发动机，进行必要的维护和保养。
五、挖掘机的应用领域挖掘机广泛应用于土木工程、矿山开采、建造施工等领域。
在土木工程中，挖掘机常用于挖掘土方、开凿沟渠等；在矿山开采中，挖掘机用于开采矿石、煤炭等；在建造施工中，挖掘机常用于挖掘基坑、铺设管道等。
挖掘机的结构与工作原理
挖掘机的结构与工作原理挖掘机是一种常见的土方工程机械，广泛应用于建筑工程、矿山开采、道路施工等领域。
本文将详细介绍挖掘机的结构和工作原理。
一、挖掘机的结构1. 上机构：包括驾驶室、发动机、液压油箱等部分。
驾驶室提供操作员的工作空间，发动机提供动力，液压油箱储存液压油。
2. 下机构：包括底盘、履带、行走机构等部分。
底盘是挖掘机的基础结构，履带提供行走支撑，行走机构控制挖掘机的行进。
3. 转台：连接上机构和下机构，使挖掘机能够实现360度旋转。
4. 斗杆：位于转台上，用于支撑和控制挖斗的动作。
5. 斗杆缸和斗杆缸：分别控制斗杆和挖斗的伸缩和转动。
6. 挖斗：用于挖掘和装载土方、石方等材料。
二、挖掘机的工作原理挖掘机的工作原理主要依靠液压系统实现。
液压系统由液压泵、液压缸、液压阀等组成。
1. 液压泵：将机械能转化为液压能，提供液压油流。
2. 液压缸：通过液压油的压力驱动，实现斗杆、挖斗等部件的运动。
3. 液压阀：控制液压油的流向和压力，实现挖掘机各部件的协调运动。
挖掘机的工作流程如下：1. 启动挖掘机：操作员进入驾驶室，启动发动机，液压系统开始工作。
2. 控制挖斗：操作员通过操纵杆和脚踏板控制液压阀，使液压油流进入斗杆缸和斗杆缸，实现斗杆和挖斗的伸缩和转动。
3. 开始挖掘：操作员将挖斗放置在需要挖掘的地面上，通过操作杆控制挖斗的动作，将土方、石方等材料挖掘并装载到挖斗中。
4. 卸载土方：当挖斗装载满后，操作员将挖斗移动到需要卸载的地点，通过操作杆控制挖斗的卸载动作，将土方倾倒。
5. 重复挖掘：操作员根据需要重复进行挖掘、装载和卸载的工作，直至完成挖掘任务。
总结：挖掘机是一种通过液压系统驱动的土方工程机械，具有结构复杂、功能多样的特点。
它的工作原理主要依靠液压系统的协调运动，通过液压泵、液压缸和液压阀等组件实现挖斗的伸缩、转动和土方的挖掘、装载、卸载等动作。
挖掘机的结构和工作原理的理解对于操作员的操作和维护具有重要意义，能够提高挖掘机的工作效率和安全性。
挖掘机的结构与工作原理

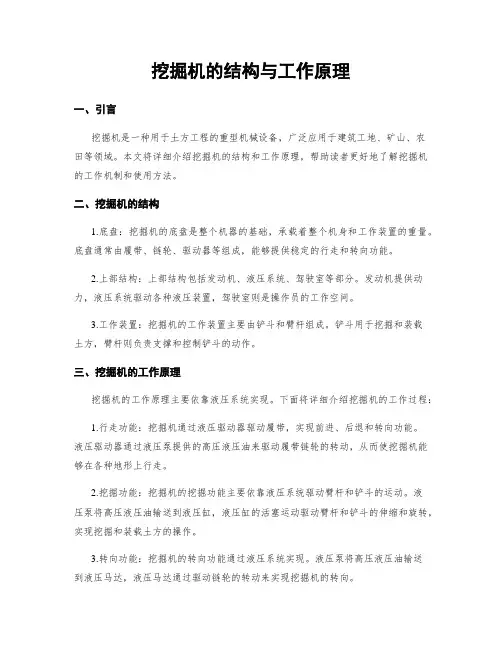

挖掘机的结构与工作原理一、引言挖掘机是一种用于土方工程的重型机械设备，广泛应用于建筑工地、矿山、农田等领域。
本文将详细介绍挖掘机的结构和工作原理，帮助读者更好地了解挖掘机的工作机制和使用方法。
二、挖掘机的结构1.底盘：挖掘机的底盘是整个机器的基础，承载着整个机身和工作装置的重量。
底盘通常由履带、链轮、驱动器等组成，能够提供稳定的行走和转向功能。
2.上部结构：上部结构包括发动机、液压系统、驾驶室等部分。
发动机提供动力，液压系统驱动各种液压装置，驾驶室则是操作员的工作空间。
3.工作装置：挖掘机的工作装置主要由铲斗和臂杆组成。
铲斗用于挖掘和装载土方，臂杆则负责支撑和控制铲斗的动作。
三、挖掘机的工作原理挖掘机的工作原理主要依靠液压系统实现。
下面将详细介绍挖掘机的工作过程：1.行走功能：挖掘机通过液压驱动器驱动履带，实现前进、后退和转向功能。
液压驱动器通过液压泵提供的高压液压油来驱动履带链轮的转动，从而使挖掘机能够在各种地形上行走。
2.挖掘功能：挖掘机的挖掘功能主要依靠液压系统驱动臂杆和铲斗的运动。
液压泵将高压液压油输送到液压缸，液压缸的活塞运动驱动臂杆和铲斗的伸缩和旋转，实现挖掘和装载土方的操作。
3.转向功能：挖掘机的转向功能通过液压系统实现。
液压泵将高压液压油输送到液压马达，液压马达通过驱动链轮的转动来实现挖掘机的转向。
4.其他功能：挖掘机还具备一些其他功能，如起重、破碎等。
这些功能主要通过液压系统提供的高压液压油来驱动相应的液压装置，实现各种操作。
四、挖掘机的使用方法1.操作技巧：挖掘机的操作需要熟悉一些基本的技巧。
操作员需要掌握挖掘机的各个控制杆的功能和使用方法，熟悉机器的工作原理，合理利用液压系统实现各种操作。
2.安全注意事项：在使用挖掘机时，操作员需要注意安全。
操作员应该穿戴好安全装备，如安全帽、防护眼镜等。
在操作过程中，要保持机器的稳定，避免超载和过度使用。
3.维护保养：挖掘机的维护保养对于延长机器的使用寿命和保证工作效率非常重要。
挖掘机的基本构造及工作原理
挖掘机的基本构造及工作原理
挖掘机，这位工程机械界的常见成员，其构造和工作原理究竟是何物？首先，让我们来看看挖掘机的五大主要组成部分：发动机、液压系统、行走装置、工作装置和电气系统它。
们就像是挖掘机的五大器官，相互协作，使挖掘机能够灵活自如地工作。
首先，让我们了解一下挖掘机的动力源泉它—通—过发燃动烧机燃。
料产生高温高压的燃气，推动活塞运动，从而转化为机械能。
这就像是一个永不停息的热血心脏，为挖掘机提供源源不断的动力。
接下来是液压系统，这一部分可以说是挖掘机的中枢神经系统。
它由液压油泵、液压缸、液压阀等组成，通过压力和控制系统，使挖掘机能够实现各种动作。
再来看看行走装置，它包括履带、轮子和制动器等，就像挖掘机的双脚，让挖掘机可以在不同地形上然移后动是和工停作放装置，这是挖掘机的关键部分，包括铲斗、斗杆、动臂等，可以根据不同的工况要求进行更换和调整。
这就好像是一个灵活多变的工具手，能够适应各种工最作后任是务电。
气系统，包括发电机、电动机、灯光等，为挖掘机提供电力和照明。
它就像是挖掘机的能量源泉，保证挖掘机的各种设备正常运转。
总的来说，
挖掘机的基本构造和工作原理是建立在机械和液压技术它的的基应础用上范的围。
广泛，可以完成各种不同类型的工程任务，为现代化建设做出了重要的贡献。
挖掘机的基本构造及基本原理
挖掘机的基本构造及基本原理挖掘机是一种用于进行土方工程的机械设备，广泛应用于建筑工程、矿山开采、道路建设等领域。
它的基本构造和原理对于了解挖掘机的工作方式和性能至关重要。
一、基本构造挖掘机主要由液压系统、工作装置、行走装置和电气系统组成。
液压系统：挖掘机的液压系统是整个机器的动力来源，包括液压泵、液压马达、液压缸和液压管路等。
液压泵通过泵送液压油使液压马达和液压缸工作，实现机器的各种动作。
工作装置：挖掘机的工作装置主要包括铲斗和臂杆系统。
铲斗用于挖掘、装载和卸载物料，它安装在臂杆上。
臂杆系统由臂杆和斗杆组成，它们通过液压缸实现伸缩和旋转的运动。
行走装置：行走装置使挖掘机能够在工作场地上灵活移动，它由底盘、履带和驱动系统组成。
履带可增加挖掘机的接地面积，提升机器在土壤或不平地形上的稳定性。
电气系统：电气系统包括发电机、起动电机、控制系统和仪表盘等，用于提供电力和控制机器的各种电子元件。
二、基本原理挖掘机的工作原理主要基于液压系统和机械传动的协同作用。
挖掘机的液压系统通过液压泵将液压油震荡送至液压马达和液压缸，从而使机器的工作装置实现各种运动。
具体来说，液压泵产生的液压油通过液压压力传递给液压马达和液压缸，驱动铲斗进行挖掘、装载和卸载物料的动作；液压油的压力还使臂杆伸缩和旋转，实现挖掘机的各种工作状态。
机械传动是挖掘机进行各种动作的基础。
例如，通过传动装置使发动机的动力传递给液压泵，从而产生液压油的压力；通过传动装置将液压泵产生的压力传递给液压马达和液压缸，使其运动；通过传动装置使机器的行走装置运作，实现挖掘机在工作场地的灵活移动。
同时，电气系统对挖掘机的操作和监控起着重要的作用。
控制系统接收操作者的指令和信号，并通过控制液压泵、液压马达和液压缸等设备来控制挖掘机的各种动作。
仪表盘显示挖掘机的工作状态和参数，辅助操作者对机器进行监控和维护。
总结：挖掘机的基本构造主要包括液压系统、工作装置、行走装置和电气系统。
挖掘机的结构与工作原理
挖掘机的结构与工作原理挖掘机是一种多功能工程机械，广泛应用于土木工程、矿山开采、城市建设等领域。
它通过铲斗、臂架和液压系统等部件的协同作用，实现土方开挖、装载、搬运等作业。
本文将详细介绍挖掘机的结构和工作原理。
一、挖掘机的结构1. 车体：挖掘机的车体是整个机器的基础，承载着各个部件的安装和固定。
车体通常由底盘、驾驶室、发动机舱和液压油箱等组成。
2. 转台：转台是挖掘机上部的旋转平台，承载着臂架、铲斗等工作装置。
它由转台座、回转支承、回转驱动装置等组成，能够实现360度的旋转。
3. 臂架：臂架是挖掘机的重要工作装置，连接在转台上。
它由臂架柱、臂架臂和臂架缸等组成，可以实现上下、伸缩等运动，控制铲斗的工作范围和深度。
4. 铲斗：铲斗是挖掘机的主要工作装置，用于挖掘和装载土方。
它通常由铲齿、耳板、刀口等部件组成，根据不同的作业需求可以选择不同类型和尺寸的铲斗。
5. 液压系统：挖掘机的液压系统是实现各个部件协同工作的重要系统。
它由液压泵、液压马达、液压缸等组成，通过液压油的压力和流量来驱动挖掘机的各项动作。
二、挖掘机的工作原理挖掘机的工作原理主要依靠液压系统的工作原理来实现。
当挖掘机的发动机启动后，液压泵开始工作，将液压油压力传递给液压马达和液压缸。
1. 挖掘作业：当挖掘机需要进行挖掘作业时，操作员通过控制手柄或者脚踏板控制液压泵将液压油压力传递给臂架缸和铲斗缸。
臂架缸伸出或者缩回，控制臂架的上下运动；铲斗缸伸出或者缩回，控制铲斗的开合。
通过这种方式，挖掘机可以实现对土方的挖掘和装载。
2. 转台旋转：当挖掘机需要进行转台旋转时，操作员通过控制手柄或者脚踏板控制液压泵将液压油压力传递给回转马达。
回转马达开始工作，带动转台旋转，实现挖掘机的转向和定位。
3. 行走作业：挖掘机的行走依靠液压马达和履带的协同作用实现。
当挖掘机需要行走时，操作员通过控制手柄或者脚踏板控制液压泵将液压油压力传递给行走马达。
行走马达开始工作，带动履带转动，推动挖掘机前进或者后退。
挖掘机的结构与工作原理
挖掘机的结构与工作原理挖掘机是一种用于挖掘土壤和破碎岩石的工程机械设备，广泛应用于建筑、矿山、道路建设等领域。
它的主要工作原理是通过液压系统驱动液压缸，实现对挖掘机各部件的运动控制。
本文将详细介绍挖掘机的结构和工作原理。
一、挖掘机的结构挖掘机通常由以下几个主要部分组成：1. 车体：挖掘机的车体是整个机器的基础，承载着其他部件的安装和运动。
车体通常由钢板焊接而成，具有足够的强度和刚度。
2. 发动机：挖掘机的发动机提供动力，驱动液压系统和其他部件的运动。
发动机通常采用柴油发动机，具有足够的功率和可靠性。
3. 驾驶室：驾驶室是挖掘机的操作控制中心，驾驶员通过控制台上的操纵杆和脚踏板来操作挖掘机的各项功能。
4. 液压系统：挖掘机的液压系统是实现挖掘机各部件运动的关键。
液压系统包括液压泵、液压缸、液压阀等组件，通过控制液压油的流动和压力来实现挖掘机的各项功能。
5. 斗杆：斗杆是挖掘机的主要工作部件之一，用于控制斗头的上下运动。
斗杆通常由多节液压缸和连接杆组成，可以实现斗头的精确控制和定位。
6. 斗头：斗头是挖掘机的另一个重要工作部件，用于挖掘土壤和破碎岩石。
斗头通常由刀刃和牙齿组成，具有强大的挖掘和破碎能力。
7. 履带：挖掘机的履带用于提供机器的行走和支撑力，使机器能够在各种复杂地形下工作。
履带通常由金属链节和橡胶履带板组成，具有良好的抓地力和耐磨性。
二、挖掘机的工作原理挖掘机的工作原理主要基于液压系统的工作原理。
液压系统通过控制液压油的流动和压力来实现挖掘机各部件的运动。
1. 液压泵：液压泵将液压油从油箱中抽吸出来，并提供足够的压力来驱动液压系统的工作。
液压泵通过机械传动或电动机驱动，将机械能转化为液压能。
2. 液压阀：液压阀控制液压油的流动和压力，实现对液压系统各部件的控制。
液压阀通常由电磁阀、溢流阀、换向阀等组成，通过控制液压油的进出和流向来实现挖掘机的各项功能。
3. 液压缸：液压缸是挖掘机的关键执行部件，通过液压油的压力来推动和控制挖掘机的各部件运动。
挖掘机的结构与工作原理范本（2篇）
挖掘机的结构与工作原理范本挖掘机是一种常见的工程机械设备，广泛应用于土方工程、矿山开采、道路建设等领域。
它以其高效、灵活的特点，在工程施工中发挥着重要的作用。
本文将介绍挖掘机的结构与工作原理。
挖掘机主要由底盘、转台、工作装置、液压系统、电气系统等组成。
底盘是挖掘机的基础部分，它承载和支撑整机的重量，并提供行走和转动的功能。
底盘由履带、驱动轮、导向轮、支撑轮等组成，可以保证挖掘机在各种路况下的稳定性和灵活性。
转台是挖掘机上部结构的核心部分，它能够实现挖掘机的转动功能。
转台上安装有发动机、主泵和控制阀等关键部件。
发动机为挖掘机提供动力，主泵将发动机输出的动力转化成液压能量，控制阀将液压能量分配给各个执行机构。
工作装置是挖掘机进行挖掘作业的部分，主要包括臂杆、斗杆和斗。
臂杆通过液压缸实现伸缩和升降功能，可根据需要进行调节。
斗杆连接臂杆和斗，起到传递力量和控制斗的作用。
斗是挖掘机进行挖掘作业的工具，可以根据需要选用不同类型的斗。
液压系统是挖掘机的动力系统，负责传递和控制液压能量。
液压系统由液压泵、液压缸、液压阀等组成。
液压泵将发动机输出的动力转化为液压能量，液压缸通过控制液压阀实现工作装置的运动。
电气系统是挖掘机的控制系统，主要负责控制挖掘机的各项功能。
电气系统由电气控制器、传感器、执行器等组成。
电气控制器接收来自操作手柄的指令，并将信号转化为电气信号，传感器用于监测挖掘机的工作状态，执行器通过电气信号实现各项功能的控制。
挖掘机的工作原理是通过液压系统实现的。
当挖掘机发动机启动后，液压泵会将发动机输出的动力转化为液压能量，并通过液压阀传递给各个液压缸。
操作手柄通过电气信号控制液压阀的开闭，从而实现工作装置的运动。
例如，当操作手柄向前推动时，液压阀打开，液压缸伸出，工作装置前进；当操作手柄向后拉动时，液压阀关闭，液压缸缩回，工作装置后退。
通过这样的操作方式，挖掘机可以进行挖掘、装载、平整等多种作业。
总而言之，挖掘机通过底盘、转台、工作装置、液压系统和电气系统等组成，实现了挖掘、装载、平整等多种作业功能。
了解挖掘机的结构和工作原理
了解挖掘机的结构和工作原理挖掘机是一种常见的工程机械设备，广泛应用于土方工程、矿山开采、建筑施工等领域。
它的结构和工作原理是我们了解挖掘机的基础，下面我们就来详细了解一下。
首先，我们来看一下挖掘机的结构。
挖掘机主要由发动机、底盘、上机构、斗杆、铲斗等组成。
其中，发动机是挖掘机的心脏，提供动力给整个机器。
底盘是挖掘机的基础，支撑和传递机器的重量和力量。
上机构包括驾驶室、转台和工作装置，它们协同工作，使挖掘机具备旋转、升降和铲掘等功能。
斗杆是连接上机构和铲斗的部分，起着支撑和传递力量的作用。
铲斗是挖掘机的工作装置，用于挖掘和搬运土石等物料。
接下来，我们来了解一下挖掘机的工作原理。
挖掘机的工作原理主要包括动力传递、液压系统和控制系统。
动力传递是指发动机将动力传递给各个部件，使其协同工作。
液压系统是挖掘机的重要组成部分，它通过液压油的流动来实现各种动作。
液压系统包括液压泵、液压缸、液压阀等，它们通过控制液压油的流动和压力来驱动挖掘机的各个部件。
控制系统是挖掘机的大脑，它通过操纵杆、按钮等控制装置来控制挖掘机的动作。
在挖掘机的工作过程中，首先需要启动发动机，使其提供动力。
然后，通过操作操纵杆等控制装置来控制挖掘机的各个部件的动作。
例如，当需要挖掘时，操作人员可以通过控制液压系统，使斗杆下降，铲斗贴近地面，然后将铲斗插入土石中，再通过液压系统的升降功能将挖掘的土石提起。
当需要搬运时，操作人员可以通过控制液压系统，使斗杆旋转，将挖掘的土石倾倒到需要的地方。
整个工作过程中，操作人员需要根据实际情况和要求，灵活控制挖掘机的动作，以达到高效、安全的作业效果。
除了了解挖掘机的结构和工作原理，我们还需要了解挖掘机的使用注意事项。
首先，操作人员需要熟悉挖掘机的使用说明书和操作规程，掌握操作技巧和安全知识。
其次，挖掘机在使用过程中需要定期检查和维护，保持各个部件的良好状态。
再次，挖掘机在作业过程中需要保持稳定，避免超负荷工作和过度使用。
挖掘机的结构与工作原理
挖掘机的结构与工作原理一、引言挖掘机是一种重型工程机械，广泛应用于土方工程、矿山开采、道路建设等领域。
本文将详细介绍挖掘机的结构和工作原理。
二、挖掘机的结构1. 上部结构：挖掘机的上部结构包括发动机、驾驶室、转台等部分。
发动机提供动力，驾驶室是操作员的工作区域，转台使挖掘机能够360度旋转。
2. 下部结构：挖掘机的下部结构包括履带、底盘和液压系统。
履带提供挖掘机的移动和支撑功能，底盘用于支撑上部结构，液压系统控制挖掘机的各种动作。
3. 斗杆：斗杆是挖掘机的重要部件，连接斗杆缸和斗杆臂。
它负责提升和下沉斗杆臂，控制挖掘机的挖掘深度。
4. 斗杆臂：斗杆臂连接斗杆和斗杆臂缸，用于控制挖斗的伸缩。
5. 斗杆臂缸和斗杆缸：斗杆臂缸和斗杆缸是挖掘机的液压缸，通过液压系统提供力量，控制斗杆和斗杆臂的运动。
6. 斗杆臂缸和斗杆缸的液压系统：液压系统由液压泵、液压阀、液压油箱等组成。
液压泵提供液压油源，液压阀控制液压油的流向和压力，液压油箱存储液压油。
三、挖掘机的工作原理挖掘机的工作原理主要是通过液压系统实现的。
1. 斗杆的伸缩：当操作员操作手柄控制斗杆臂缸伸出时，液压泵将液压油送入斗杆臂缸的一个腔体，同时将另一个腔体的液压油排出。
这样，液压油的压力使斗杆臂缸伸出，从而实现斗杆的伸缩。
2. 斗杆的升降：当操作员操作手柄控制斗杆缸伸出时，液压泵将液压油送入斗杆缸的一个腔体，同时将另一个腔体的液压油排出。
这样，液压油的压力使斗杆缸伸出，从而实现斗杆的升降。
3. 斗杆的旋转：挖掘机的转台上安装有一个液压马达，通过液压系统提供动力，使转台能够360度旋转。
4. 斗杆的开合：当操作员操作手柄控制斗杆臂缸收回时，液压泵将液压油送入斗杆臂缸的另一个腔体，同时将一个腔体的液压油排出。
这样，液压油的压力使斗杆臂缸收回，从而实现斗杆的开合。
四、结论挖掘机是一种重型工程机械，其结构包括上部结构、下部结构、斗杆、斗杆臂、斗杆臂缸和斗杆缸等部件。
挖掘机的结构与工作原理范文
挖掘机的结构与工作原理范文挖掘机是一种用于地下或地面工程作业的施工机械设备。
它广泛应用于土地平衡、土方开挖和运输、基础工程建设、隧道施工等项目中。
本文将详细介绍挖掘机的结构和工作原理。
一、挖掘机的结构（一）液压系统：挖掘机的液压系统是其最重要的组成部分，它由液压油箱、液压泵、液压油缸等组成。
液压系统通过液体的压力传递力量，用于控制挖掘机的各项工作。
（二）发动机：挖掘机的发动机是提供动力的核心部件，一般使用柴油发动机。
发动机通过燃烧燃料产生的能量，驱动液压系统和其他部件的运行。
（三）工作装置：挖掘机的工作装置包括挖斗、臂架、回转座、履带等。
挖斗是用于挖掘地面的部件，由斗杆、挖斗铲等组成；臂架连接挖斗和回转座，实现挖掘的动作；回转座使整个机械能够在360度范围内旋转；履带用于挖掘机在不同地面上的行走和操纵。
（四）控制系统：控制系统用于操纵挖掘机的各项动作，包括起升、回转、行走等。
控制系统通过操纵杆或操纵装置，通过液压系统传递指令，控制挖掘机的运行。
（五）电气系统：挖掘机的电气系统包括电控盒、传感器、仪表盘、电线等。
电气系统用于监测挖掘机的工作状态和传递操纵信号。
二、挖掘机的工作原理挖掘机的工作原理主要包括液压系统的工作原理和机械部件的工作原理。
（一）液压系统的工作原理：挖掘机的液压系统是通过液体传递压力来控制机器的工作。
液压系统由液压油箱、液压泵、液压油缸等组成。
液压油泵通过压力把液压油送入液压油缸，产生所需的力量。
液压油缸在受到液压油的作用下，通过活塞将力量传递给工作装置，从而实现机器的各项工作。
（二）机械部件的工作原理：机械部件包括发动机、工作装置等。
发动机通过燃烧燃料产生的能量，驱动液压系统和其他部件的运行。
工作装置通过液压系统的控制，实现挖掘、回转、行走等动作。
具体来说，挖掘机的工作原理如下：1. 液压油泵通过压力将液压油送入液压油缸；2. 液压油缸通过活塞将力量传递给工作装置，实现挖掘的动作；3. 机械部件通过发动机的驱动，运行液压系统和其他部件；4. 控制系统通过操纵装置，传递指令给液压系统，控制挖掘机的运行。
挖掘机的结构与工作原理模版（3篇）
挖掘机的结构与工作原理模版一、引言挖掘机作为一种重要的工程机械设备，广泛应用于各类工程建设和矿山开采中。
它具有灵活、高效和多功能等优点，对提高工程施工效率和降低劳动强度起到了重要作用。
本文将对挖掘机的结构和工作原理进行详细介绍。
二、挖掘机的结构挖掘机主要由挖掘机主体、动力系统、液压系统、控制系统、转台和工作装置等几个部分组成。
1.挖掘机主体挖掘机主体由底盘、上部旋转平台和工作装置组成。
底盘是挖掘机的基础部分，承载挖掘机的全部重量以及行走和支撑力。
上部旋转平台可以使挖掘机在一个固定的平台上360度旋转，实现挖掘机的转向和调整位置的功能。
工作装置是挖掘机实际工作的部分，包括铲斗、臂、杆和液压缸等，用于进行挖掘和装载等作业。
2.动力系统挖掘机的动力系统包括发动机和传动装置。
发动机是挖掘机的动力来源，提供驱动力和工作力。
传动装置用于将发动机输出的动力传递给其他部分，如液压泵、行走轮等。
3.液压系统挖掘机的液压系统主要由液压泵、液压缸、油箱、油管和液压阀组成。
液压泵将发动机输出的动力转化为液压能，液压缸通过液压油驱动挖斗进行运动，实现挖掘和装载等作业。
液压阀控制液压油的流向和压力，实现挖掘机的各种功能。
4.控制系统挖掘机的控制系统主要由操纵杆、控制阀和操作台等组成。
操纵杆通过操纵阀控制液压油的流向和压力，实现挖掘机的各项功能。
操作台上安装有仪表和控制器，用于显示和调节挖掘机的工作状态。
5.转台挖掘机的转台是连接挖掘机主体和工作装置的部分，用于实现挖掘机的上下左右旋转和工作装置的调整。
转台上安装有驾驶室，供操作人员操作和控制挖掘机。
三、挖掘机的工作原理挖掘机的工作原理主要是通过液压系统实现的。
液压泵将发动机输出的动力转化为液压能，液压油通过液压阀控制流向和压力，驱动液压缸实现各种动作。
1.起重作业挖掘机的起重作业通常是通过液压泵输出的液压能驱动液压缸进行的。
液压油经过液压阀调节流向和压力，驱动液压缸使起重臂、杆和铲斗运动，实现起重作业。
挖掘机的结构与工作原理
挖掘机的结构与工作原理引言概述：挖掘机是一种重型工程机械，广泛应用于土方开挖、矿山开采、道路建设等领域。
它具有复杂的结构和独特的工作原理，本文将从四个方面详细介绍挖掘机的结构和工作原理。
一、挖掘机的结构1.1 发动机：挖掘机的发动机是其动力来源，通常采用柴油发动机。
它具有高功率、高效率和可靠性的特点，能够提供足够的动力来驱动挖掘机的各个部件。
1.2 铰接装置：挖掘机的铰接装置是连接上下车架的关键部件，它能够使挖掘机实现360度旋转。
铰接装置通常由回转支承、回转驱动器和回转齿圈等组成，能够确保挖掘机在工作时具有灵活的转动能力。
1.3 斗杆和斗臂：挖掘机的斗杆和斗臂是实现挖掘和装载功能的重要部件。
斗杆用于控制斗臂的伸缩，而斗臂则用于控制斗的倾斜和旋转。
它们的长度和结构设计能够影响挖掘机的工作范围和效率。
二、挖掘机的工作原理2.1 液压系统：挖掘机的工作原理主要依靠液压系统来实现。
液压系统由液压泵、液压缸、液压马达和液压阀等组成，通过液压油的流动来实现各个部件的运动控制。
液压系统具有传动效率高、反应灵敏和承载能力强的特点。
2.2 控制系统：挖掘机的控制系统是实现各个部件协调运动的关键。
它通常由电控系统和液压控制系统组成，能够通过操作手柄或电子控制单元来控制挖掘机的各项功能，如挖掘、装载、旋转等。
2.3 工作装置：挖掘机的工作装置包括斗杆、斗臂和斗，它们通过液压系统的控制来实现挖掘和装载的功能。
工作装置的设计和调整能够影响挖掘机的工作效率和稳定性，同时也要考虑到斗的容量和结构的合理性。
三、挖掘机的工作流程3.1 开机准备：挖掘机开机前需要进行一系列的准备工作，包括检查液压油、燃油和润滑油的情况，检查各个部件的工作状态和安全装置的可靠性等。
3.2 操作技巧：挖掘机的操作需要一定的技巧和经验。
操作人员需要熟悉挖掘机的控制系统和工作装置，掌握正确的操作方法和注意事项，以确保工作的安全和高效。
3.3 维护保养：挖掘机的维护保养是保证其正常工作和延长使用寿命的重要环节。
挖掘机的结构与工作原理
挖掘机的结构与工作原理一、引言挖掘机作为一种重要的工程机械设备，广泛应用于建造工程、矿山开采、道路施工等领域。
了解挖掘机的结构和工作原理对于正确操作和维护挖掘机具有重要意义。
本文将详细介绍挖掘机的结构和工作原理。
二、挖掘机的结构1.底盘挖掘机的底盘是整个机器的基础，通常由履带、行走装置、传动系统等组成。
底盘提供了稳定的支撑和行走功能，使挖掘机能够在各种地形和工况下进行作业。
2.上部结构挖掘机的上部结构包括发动机、液压系统、驾驶室和旋转平台等。
发动机提供动力，液压系统用于控制各种操作，驾驶室提供操作员的工作环境，旋转平台使挖掘机能够360度旋转。
3.工作装置挖掘机的工作装置主要包括臂、斗杆和斗。
臂和斗杆用于伸缩和提升斗，斗用于挖掘和装载物料。
工作装置的设计和结构直接影响挖掘机的作业能力和效率。
三、挖掘机的工作原理1.液压系统挖掘机采用液压系统实现各种操作，包括臂、斗杆和斗的伸缩、提升和旋转等。
液压系统由液压泵、液压缸和液压阀等组成。
液压泵将液压油从油箱中吸入，并通过液压缸驱动各个工作装置的运动。
2.发动机挖掘机的发动机通常采用柴油机，它提供动力给液压泵和其他辅助设备。
发动机的输出功率和扭矩直接影响挖掘机的工作能力和效率。
3.控制系统挖掘机的控制系统通过控制杆和控制阀实现对各个工作装置的控制。
操作员通过控制杆的运动来控制液压阀的开关，从而实现挖掘机的各种操作。
4.工作原理挖掘机的工作原理是通过工作装置的运动来实现对土壤或者岩石的挖掘和装载。
首先，操作员通过控制系统将液压泵启动，液压油被输送到液压缸中，驱动臂、斗杆和斗的运动。
然后，操作员通过控制杆的运动来控制挖掘机的臂和斗杆的伸缩和提升，完成对土壤或者岩石的挖掘。
最后，操作员通过控制系统将斗旋转到所需位置，将挖掘的物料装载到运输车辆或者储存设备中。
四、挖掘机的应用领域挖掘机广泛应用于建造工程、矿山开采、道路施工、水利工程等领域。
在建造工程中，挖掘机常用于土方开挖、基础施工、地基处理等工作。
挖掘机的结构与工作原理
挖掘机的结构与工作原理挖掘机是一种用于挖掘土壤和破碎岩石的工程机械，广泛应用于建造、矿山、道路施工等领域。
它由驾驶室、发动机、液压系统、工作装置等组成。
本文将详细介绍挖掘机的结构和工作原理。
一、挖掘机的结构1. 驾驶室：驾驶室是挖掘机的操作中心，驾驶员在驾驶室内通过控制杆和脚踏板控制挖掘机的各项操作。
驾驶室内还配备了仪表盘、座椅和安全设施等。
2. 发动机：挖掘机的发动机通常采用柴油机，它提供动力给挖掘机的液压系统和工作装置。
发动机的功率大小决定了挖掘机的工作能力。
3. 液压系统：挖掘机的液压系统包括液压泵、液压缸、液压阀等。
液压泵将发动机提供的动力转化为液压能，通过液压缸和液压阀控制挖掘机的各项动作。
4. 工作装置：挖掘机的工作装置包括臂、斗杆和斗。
臂和斗杆通过液压缸的伸缩来实现挖掘机的伸、缩、升、降等动作，斗用于挖掘土壤和破碎岩石。
二、挖掘机的工作原理挖掘机的工作原理是基于液压系统的工作原理。
当驾驶员在驾驶室内控制挖掘机时，液压泵会将发动机提供的动力转化为液压能。
液压能通过液压管路传输到液压缸，液压缸的伸缩控制着挖掘机的各项动作。
挖掘机的主要工作原理如下：1. 挖掘动作：当驾驶员将挖掘机的臂和斗杆伸出时，液压泵会将液压能传输到液压缸，使液压缸伸出，从而实现挖掘动作。
挖掘时，驾驶员可以通过控制杆控制挖掘机的臂和斗杆的伸缩速度和力度，以适应不同的工作需求。
2. 转动动作：挖掘机可以通过液压缸实现360度的转动。
驾驶员通过控制杆控制液压缸的伸缩，使挖掘机能够在工作范围内灵便转动。
3. 提升动作：当挖掘机需要提升重物时，驾驶员通过控制杆将液压缸伸出，使挖掘机的臂和斗杆升起，从而实现提升动作。
提升时，驾驶员可以根据需要调整液压缸的伸缩速度和力度。
4. 倾斜动作：挖掘机的斗可以通过液压缸的伸缩来实现倾斜动作。
驾驶员通过控制杆控制液压缸的伸缩，使挖掘机的斗倾斜，以便更好地适应工作需求。
总之，挖掘机的结构和工作原理是相互关联的，通过液压系统的工作原理实现挖掘机的各项动作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二章挖掘机的基本构造及工作原理第一节概述一、单斗液压挖掘机的总体结构单斗液压挖掘机的总体结构包括①动力装置、②工作装置、③回转机构、④操纵机构、⑤传动系统、⑥行走机构和⑦辅助设备等，如图所示。
常用的全回转式液压挖掘机的动力装置、传动系统的主要部分、回转机构、辅助设备和驾驶室等都安装在可回转的平台上，通常称为上部转台。
因此又可将单斗液压挖掘机概括成工作装置、上部转台和行走机构等三部分。
工作装置——①动臂、②斗杆、③铲斗、④液压油缸、⑤连杆、⑥销轴、⑦管路上部转台——①发动机、②减震器主泵、③主阀、④驾驶室、⑤回转机构、⑥回转支承、⑦回转接头、⑧转台、⑨液压油箱、⑩燃油箱、○11控制油路、○12电器部件、○13配重行走机构——①履带架、②履带、③引导轮、④支重轮、⑤托轮、⑥终传动、⑦张紧装置挖掘机是通过柴油机把柴油的化学能转化为机械能，由液压柱塞泵把机械能转换成液压能，通过液压系统把液压能分配到各执行元件（液压油缸、回转马达+减速机、行走马达+减速机），由各执行元件再把液压能转化为机械能，实现工作装置的运动、回转平台的回转运动、整机的行走运动。
二、挖掘机动力系统1、挖掘机动力传输路线如下１）行走动力传输路线：柴油机——联轴节——液压泵（机械能转化为液压能）——分配阀——中央回转接头——行走马达（液压能转化为机械能）——减速箱——驱动轮——轨链履带——实现行走２）回转运动传输路线：柴油机——联轴节——液压泵（机械能转化为液压能）——分配阀——回转马达（液压能转化为机械能）——减速箱——回转支承——实现回转３）动臂运动传输路线：柴油机——联轴节——液压泵（机械能转化为液压能）——分配阀——动臂油缸（液压能转化为机械能）——实现动臂运动４）斗杆运动传输路线：柴油机——联轴节——液压泵（机械能转化为液压能）——分配阀——斗杆油缸（液压能转化为机械能）——实现斗杆运动５）铲斗运动传输路线：柴油机——联轴节——液压泵（机械能转化为液压能）——分配阀——铲斗油缸（液压能转化为机械能）——实现铲斗运动1、引导轮2、中心回转接头3、控制阀4、终传动5、行走马达6、液压泵7、发动机8、行走速度电磁阀 9、回转制动电磁阀 10、回转马达 11、回转机构 12、回转支承2、动力装置单斗液压挖掘机的动力装置，多采用直立多缸式、水冷、一小时功率标定的柴油机。
3、传动系统单斗液压挖掘机传动系统将柴油机的输出动力传递给工作装置、回转装置和行走机构等。
单斗液压挖掘机用液压传动系统的类型很多，习惯上按主泵的数量、功率的调节方式和回路的数量来分类。
有单泵或双泵单回路定量系统、双泵双回路定量系统、多泵多回路定量系统、双泵双回路分功率调节变量系统、双泵双回路全功率调节变量系统、多泵多回路定量或变量混合系统等六种。
按油液循环方式分为开式系统和闭式系统。
按供油方式分为串联系统和并联系统。
1、驱动盘2、螺旋弹簧3、止动销4、摩擦片5、减震器总成6、消音器7、发动机后部安装座8、发动机前部安装座凡主泵输出的流量是定值的液压系统为定量液压系统；反之，主泵的流量可以通过调节系统进行改变的则称为变量系统。
在定量系统中各执行元件在无溢流情况下是按油泵供给的固定流量工作，油泵的功率按固定流量和最大工作压力确定；在变量系统中，最常见的是双泵双回路恒功率变量系统，有分功率变量与全功率变量之分。
分功率变量调节系统是在系统的每个回路上分别装一台恒功率变量泵和恒功率调节器，发动机的功率平均分配给各油泵；全功率调节系统是有一个恒功率调节器同时控制着系统中的所有油泵的流量变化，从而达到同步变量。
开式系统中执行元件的回油直接流回油箱，其特点是系统简单、散热效果好。
但油箱容量大，低压油路与空气接触机会多，空气易渗入管路造成振动。
单斗液压挖掘机的作业主要是油缸工作，而油缸大、小有腔的差异较大、工作频繁、发热量大，因此绝大多数单斗液压挖掘机采用开式系统；闭式回路中的执行元件的回油路是不直接回油箱的，其特点式结构紧凑，油箱容积小，进回油路中有一定的压力，空气不易进入管路，运转比较平稳，避免了换向时的冲击。
但系统较复杂，散热条件差‘单斗液压挖掘机的回转装置等局部系统中，又采用闭式回路的液压系统的。
为补充因液压马达正反转的油液漏损，在闭式系统中往往还设有补油泵。
4、回转机构回转机构使工作装置及上部转台向左或向右回转，以便进行挖掘和卸料。
单斗液压挖掘机的回转装置必须能把转台支撑在机架上，不能倾斜并使回转轻便灵活。
为此单斗液压挖掘机都设有回转支撑装置和回转传动装置，它们被称为回转装置。
1、制动器2、液压马达3、行星齿轮减速器4、回转齿圈5、润滑油杯、6、中央回转接头全回转液压挖掘机回转装置的传动形式有直接传动和间接传动两种。
1）直接传动。
在低速大扭矩液压马达的输出轴上安装驱动小齿轮，与会转齿轮啮合。
2）间接传动。
由高速液压马达经齿轮减速器带动回转齿圈的间接传动结构形式。
他结构紧凑，具有较大的传动比，且齿轮的受力情况较好。
轴向柱塞液压马达与同类型的液压油泵结构基本相同，许多零件可以通用，便于制造及维修，从而降低了成本。
但必须设制动器，以便吸收较大的回转惯性力矩，缩短挖掘机作业循环时间，提高生产效率。
5、行走机构行走机构支撑挖掘机的整机质量并完成行走任务，多采用履带式和轮胎式。
6、履带行走机构单斗液压挖掘机的履带式行走机构的基本结构与其他履带式机构大致相同，但他多采用两个液压马达各自驱动一个履带。
与回转装置的传动相似可用高速小扭矩马达或低速大扭矩马达。
两个液压马达同方向旋转式挖掘机将直线行驶；若只向一个液压马达供油，并将另一个液压马达制动，挖掘机将绕制动一侧的履带转向，若是左右两个液压马达反向旋转，挖掘即将进行原地转向。
行走机构的各零部件都安装在整体式实行走架上。
液压泵输入的压力油竟多路换向阀和中央回转接头进入行走液压马达，该马达将液压能转变为输出扭矩后，通过齿轮减速器传给驱动轮，最终卷绕履带以实现挖掘机的行走。
单斗液压挖掘机大都采用组合式结构履带和平板型履带——没有明显履刺，虽附着性能差，但坚固耐用，对路面破坏性小适用于坚硬岩石地面作业，或经常转场的作业。
也有采用三履刺型履带，接地面积较大履刺切入土壤深度较浅，适宜于挖掘机采石作业。
实行标准化后规定挖掘机采用质量轻、强度高、结构简单、价格较低的轧制履带板。
专用于沼泽地的三角形履带板可降低接地比压，提高挖掘机在松土地面上的通过能力。
1、引导轮2、履带架3、托链轮4、终传动5、支重轮6、履带板7、中心护板8、张紧弹簧9、前护板单斗液压挖掘机的驱动轮均采用整体铸件，能与履带正确啮合、传动平稳。
挖掘机行走时驱动轮应位于后部，式履带的张紧段较短，减少履带的摩擦磨损和功率损耗。
每条履带都设有张紧装置，以调整履带的张紧度减少振动噪声摩擦磨损和功率损失。
目前单斗液压挖掘机都采用液压张紧结构。
其液压缸置与缓冲弹簧内部减小了结构尺寸。
7、轮胎式行走机构轮胎式挖掘机的行走机构由机械传动和液压传动两种。
其中的液压传动的轮胎式挖掘机的行走机构主要由车架、前桥、后桥、传动轴和液压马达等组成。
行走液压马达安装在固定与机架的变速箱上，动力经变速箱、传动轴传给前后驱动桥，有的挖掘机经轮边减速器驱动车轮。
采用液压马达的高速传动方式使用可靠，省掉了机械传动中的上下传动箱垂直动轴，结构简单布置方便。
1、车架2、回转支撑3、中央回转接头4、支腿5、后桥6、传动轴7、液压马达及变速箱8、前桥第二节挖掘机的工作装置液压挖掘机工作装置的种类繁多（可达100余种），目前工程建设中，目前工程建设中应用最多的是反铲和破碎器。
1 、反铲结构铰接式反铲式单斗液压挖掘机最常用的结构形式，动臂、斗杆和铲斗等主要部件彼此铰接，在液压缸的作用下各部件绕铰接点摆动，完成挖掘提升和卸土等动作。
图5-25 反铲工作装置1-斗杆油缸；2-动臂；3-液压管路；4-动臂油缸；5-铲斗；6-斗齿；7-侧齿；8-连杆；9-摇杆；10-铲斗油缸；11-斗杆1.1动臂动臂是反铲的主要部件，其结构由整体式和组合式两种。
1.1.1整体式动臂整体式动臂的优点是结构简单，质量轻而刚度大。
其缺点是更换的工作装置少，通用性较差，多用于长期作业条件相似的挖掘机上。
整体式动臂又可分为直动臂和弯曲动臂两种。
其中的直动臂结构简单质量轻制造方便，主要用于悬挂式挖掘机，但它不能式挖掘机获得较大的挖掘深度不适用于通用挖掘机；弯动臂是目前是目前应用最广泛的结构形式，与同厂都得直动臂相比可以使挖掘机有较大的挖掘深度，但降低了卸土高度，这正符合挖掘机反铲作业的要求。
1.1.2组合式动臂组合式动臂有辅助连杆（或液压缸）或螺栓连接而成。
上下动臂之间的夹角可用辅助连杆或液压缸来调节，虽然结构操作复杂化但在挖掘机作业中可随时大幅度调整上下动臂者间的夹角，从而提高挖掘机的作业性能，尤其是用反铲或抓斗挖掘窄而深得基坑时，容易得到较大距离的垂直挖掘轨迹，提高挖掘质量和生产率。
组合式动臂的优点是，可以根据作业条件随意调整挖掘机的作业尺寸和挖掘能力，且调整时间短。
此外他的互换工作装置多，可以满足各种作业的需要，装车运输方便。
其缺点是质量大，制造成本高，用于中小型挖掘机上。
组合式动臂（a）连杆下置（b）连杆上置1、下动臂2、上动臂3、连杆或液压缸2、铲斗1.2.1 基本要求1）铲斗的纵向剖面应适应挖掘过程各种物料的在斗中运动规律有利于物料的流动，使装土阻力最小，有利于将铲斗充满。
2）装设斗齿，以增大铲斗对挖掘物料的线压比，斗持及斗形参数具有较小单位切削阻力，便于切入及破碎土壤。
斗齿应耐磨、易更换。
3）为式装载铲斗的物料不易掉出，斗款与直径之比应大于4∶1.4）物料易于卸净，缩短卸载时间，并提高铲斗的容积效率。
1.2.2结构反铲用的铲斗形状尺寸与其作业对象有很大关系。
为了满足各种挖掘机作业的需要，在同一台挖掘机上可以配置多种形式的铲斗，图2－3、图2－4分别为反用铲斗的基本形式和常用形式铲斗的斗齿采用装配式，其形式有橡胶卡销式和螺连接式。
铲斗与液压缸连接的结构形式有四连杆机构和六连杆机构。
其中四连杆机构连接方式是铲斗直接交接与液压缸，使铲斗转角较小，工作力矩变化较大；六连杆机构的特点是，在液压缸活塞行程相同的条件下，铲斗可以后的较大的转角，并改善机构的传动特性。
图2－3反铲斗1-齿座；2-斗齿；3-橡胶卡销；4-卡销；5、6、7-斗口板图2-4 斗齿结构a）螺栓连接方式；b）橡胶卡销连接方式1-卡销；2-橡胶卡销；3-齿座；4-斗齿3、液压破碎器3.1概述液压破碎器（锤）是利用液压能转化为机械能，对外做工的一种工作装置，它主要用于打桩、开挖冻土层和岩层、可更换的作业工具（凿子、扁铲、镐）等组成。
锤的撞击部分再双作用液压缸作用下，在壳体内作往复直线运动，装机作业工具，完成破碎和开挖作业。
