电容两端电压和电流相位关系
lc电路的电压电流相位计算_解释说明
lc电路的电压电流相位计算解释说明1. 引言1.1 概述LC电路是由电感和电容组成的二阶线性电路，它在电子工程中具有重要的应用。
在LC电路中，电压和电流之间存在着相位差。
准确计算LC电路中的电压和电流的相位差，对于分析和设计各种电子设备都具有重要意义。
1.2 文章结构本文将首先介绍LC电路的基础知识，包括对于电容和电感的简单介绍以及LC 电路的基本特性。
然后将详细讨论在LC电路中计算电压和电流相位差的方法。
接下来，我们将通过数值计算与实例分析来验证所提出的相位计算方法，并进行误差分析。
最后，文章将总结研究结果并展望未来可能的改进方向。
1.3 目的本文旨在系统全面地介绍LC电路中的相位计算方法，并通过数值模拟与实例分析验证其准确性和适用性。
通过研究相位差计算方法，能够更深入地理解LC电路中信号传输过程，并为相关领域研究者提供参考与借鉴。
此外，本文也将探讨现有方法的局限性和不足之处，提出可能的改进方向，为未来的研究提供一定的启示。
2. LC电路基础知识：2.1 电容和电感简介在LC电路中，电容和电感是两个重要的元件。
电容是一种可以存储电荷的设备，由两个导体之间的绝缘介质隔开。
当加上电压时，正极的能量会流向负极并存储在电场中。
而电感则是一种可以存储磁场能量的元件，通常由线圈或盘式导线组成。
当通过一个具有自感的线圈时，在其内部产生一个磁场。
2.2 LC电路的基本特性LC电路是由一个线圈（L）和一个电容器（C）组成，在交流源驱动下生成振荡信号。
这种特殊结构使得LC电路具有共振频率（Resonant Frequency），即系统对特定频率输入信号表现出最大响应。
在该频率下，电流和电压会发生相位差，并且系统呈现出最大幅值。
2.3 电压和电流相位差的概念相位差是指波形之间在时间上错开的程度。
在LC电路中，从理论上来说，当系统达到共振状态时，当输入信号达到峰值时，载波信号也会达到至高点。
在电容器中，电流领先于电压，相位差为正。
电流电压角度关系
首先，对于一个正弦交流电压或电流，其相位角（或称为相位差）通常用$\phi$ 表示，它是指电压和电流之间的相位差。
在一个理想的交流电路中，电压和电流之间的相位差为零，即它们是同相位的。
然而，在实际应用中，由于电路元件的存在，如电阻、电感和电容，电压和电流之间通常存在相位差。
对于纯电阻电路，电压和电流之间的相位差是由电阻决定的，它们之间是同相位的。
对于纯电感电路，电压相对于电流领先$90^\circ$；而对于纯电容电路，电流相对于电压领先$90^\circ$。
在实际的电路中，电压和电流的相位差可以用来分析电路的性质和行为。
例如，通过测量电压和电流的相位差，可以确定电路中的元件是否导致能量的延迟或提前，以及电路的阻抗特性。
在交流电力系统中，电压和电流的相位关系尤其重要，因为它影响到系统的功率因数、效率和稳定性。
例如，功率因数是指有功功率与视在功率之比，它可以用来衡量电路中有功功率的传输效率。
当电压和电流之间的相位差较大时，功率因数会减小，这意味着电路中的能量传输效率降低。
因此，在电力系统中，通常会采取措施来减少电压和电流之间的相位差，以提高系统的功率因数和效率。
电压和电流之间的相位关系对于电路的设计、分析和优化非常重要，特别是在交流电力系统中。
通过理解和控制电压和电流的相位差，可以提高电路的效率和稳定性。
电容移相原理
电容移相原理电容移相是指在交流电路中，通过电容器的作用使得电压和电流的相位发生变化的一种现象。
在电路中，电容器是一种存储电荷的元件，其特性在交流电路中会产生一些特殊的效应，其中包括电容移相。
首先，我们来看一下电容器的基本特性。
电容器是由两个导体之间的绝缘介质组成的，当电压施加在电容器上时，正电荷会聚集在一个导体上，而负电荷则会聚集在另一个导体上，这样就形成了电场。
电容器的电容值取决于其几何尺寸和介质的性质，一般用法拉德（F）作为单位。
在交流电路中，电容器的作用主要体现在对电流的相位进行移动。
当交流电压施加在电容器上时，电容器内部会产生电流，这个电流与电压的相位关系是存在一定的滞后或超前的。
具体来说，当电压达到峰值时，电流并不会立即达到峰值，而会有一定的延迟。
这种现象就是电容移相的表现。
电容移相的原理可以用简单的数学公式来表示。
在交流电路中，电压和电流的关系可以用以下公式来描述：I = C dV/dt。
其中，I表示电流，C表示电容值，dV/dt表示电压随时间的变化率。
从这个公式可以看出，电流的变化受到电压变化的影响，而电压的变化率又受到电流的影响，这样就形成了电压和电流之间的相位差。
电容移相的应用非常广泛，特别是在交流电路中。
通过合理地设计电容器的参数和位置，可以实现对电路中电压和电流的相位进行调节，从而实现对电路性能的优化。
比如，在无功功率补偿中，通过电容器的移相作用，可以实现对电网的无功功率的补偿，从而提高电网的功率因数，减少能耗。
总之，电容移相是交流电路中一个重要的现象，它通过电容器的特性实现了对电压和电流相位的调节，为电路的稳定性和性能优化提供了重要的手段。
在实际应用中，合理地利用电容移相原理，可以发挥出更多的电路设计和优化的潜力。
电感电容之电压电流相位
电感电容之电压电流相位由于Sin[ωt]在求导或积分后会出现Sin[ωt±90°]，所以对于接上了正弦波的电感、电容，横坐标为ωt时可以观察到波形超前滞后的现象，直接从静态的函数图上看不太容易理解，还是做成动画⽐较好。
下图是电感的，⽤红⾊表⽰电压，蓝⾊表⽰电流。
如果接上理想的直流电压表、直流电流表，可以观察到电压的变化超前于电流，电流的变化滞后于电压。
时间增加时，纵坐标轴及时间原点会随着波形⼀起往左移动。
如果把波形画在⽮量图右⽅，就是下⾯这种动画，但横坐标右⽅是过去存在的波形，指向过去，是-ωt。
虽然波形反过来了，但电压的变化仍然超前于电流，电流的变化仍然滞后于电压。
时间原点⼀直随着波形往右⽅移动，函数图中的纵坐标轴并未与横坐标交于原点，交点所代表的时间⼀直在增加。
如果不注意，超前滞后的判断很容易出错。
理解超前滞后这⼀概念⽤相量图是最好的，从测量数据来观察或者从静态波形上观察都不太直观⽽且容易出错。
下图是电容的。
电压的变化滞后于电流，电流的变化超前于电压。
坐标系右⽅是未来，左⽅是过去。
横坐标是-ωt时，电容的电压的变化仍然滞后于电流，电流的变化仍然超前于电压。
因为此坐标系左⽅是未来，⽽右⽅是过去。
下图是电阻的。
电压函数电流函数同相。
下图是三者串联的情况，没画相量图和波形图。
但从指针的变化可以判断：电流相同时，电感和电容的电压函数反相。
没画总电压，因为总电压有可能超前于总电流，也有可能滞后于总电流，也有可能两者同相，同相时为谐振状态。
以前还做过这种，元件右边标的是电压电流的参考⽅向。
⽤不同的颜⾊描述电压的⼤⼩，蓝⾊>黄⾊>红⾊；⽤不同的粗细和箭头描述电流的⼤⼩和⽅向，⽽且把电感、电容充能的效果也做进去了，电流最⼤时电感磁场能最⼤，电容电场能最⼩。
但是，就解释超前滞后这⼀概念的话，指针表的动画更直观。
纯电容电路介绍课件
纯电容电路纯电容电路由绝缘电阻很大、介质损耗很小的电容器组成的交流电路.可以近似认为纯电容电路。
1) 电压与电流的相位关系当电容器接到交流电流上时，由于外加交变电压在不断变化，电容器就不断进行充、放电，电路中就产生交变电流，其数值等于电容极板上电荷量的变化率，即式中——电容两端电压变化率。
纯电容电路中正弦电压和电流的波形如图2 -26所示。
把一个周期内的电压变化也分为四个阶段来分析：(1)在电压的第一个1/4周期内，电容两端电压由零增加到正向的最大值，电压变化率为正，所以电流为正，这就是充电电流。
电压为零时，电压变化率最大，充电电流最大;电压为最大值时，电压变化率为零，充电电流为零。
(2)在电压的第二个1/4周期内，电容两端电压由正的最大减小到零，电压变化率为负，电流为负，这就是放电电流。
在电压最大时，放电电流为零;在电压为零时，放电电流与充电电流相反。
(3)在电压的第三个1/4周期内，电压由零变化到负的最大，电容器反向充电，电流为负值。
(4)在电压的第四个1/4周期内，电压由负的最大变化到零，电容器反向放电，电流变为正值图2-26中画出了电容上电流的波形图。
由图可见，电容电流的变化规律为正弦波形图,其频率与电压相同；电容上的电流超前电压90°，它们的相量图如图2-27所示。
2)电流与电压的关系我们也可以像纯电感电路那样做一个交流电压加在纯电容上的实验，通过分析数据，也能得到与纯电感类似的结论。
在纯电容电路中，电压与电流有效值之比为一常数.用Xc来表示.称为容抗,或与感抗类似，容抗Xc在电容电路中起着阻碍电流通过的作用，它的单位也是欧姆(Ω).经分析证明，容抗Xc与电容C、频率f的乘积成反比，即式中C—电容器的电容量(F);f—电源电压的频率(Hz)Ω—电源电压的角频率(rad/s),ω=2Πf3)纯电容电路的功率纯电容电路中的瞬时功率与纯电感电路中的功率很相似,其瞬时电压值与瞬时电流值逐点相乘，就可以画出如图2-28所示的瞬时功率波形图。
RLC串联电路

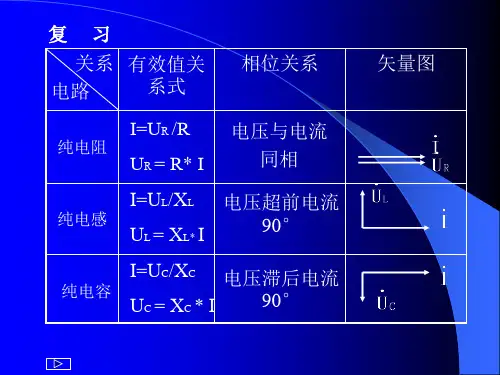

(3) φ=53.1° （4） UR=132V (5) 电感性电路
【练习】 在R-L-C串联电路中，已知电路端电压U＝200V， 电源频率为50Hz，电阻R＝40Ω，电感L＝191mH，电容C＝ 106μF。求（1）电路的阻抗；（2）电路中的电流大小;(3)端 电压和电流之间的相位差；（4）电阻、电感和电容两端的 电压；（5）电路的性质。
二、端电压与电流的相位关系
i
u
(UL =XL *I)
(UR =R*I)
(UC =XC *I)
_
φ
φ
端电压与电流的相位关系 ； 由矢量图可以看出端电压超前电流一个 小于90度的φ角，电路呈电感性，称为电 感性电路。
φ =arctan UL--UC >0 U
三、端电压与电流的大小关系
φ
U
课后练习
1.纯电感电路中，已知电流的初相为-30̊，则电压 的初相为（ ） A.30̊ B.60̊ C.90̊ D 120̊ 2.纯电容电路中，已知电流的初相为120̊，则电压 的初相为（ ） A.30̊ B.60̊ C.90̊ D 120̊
谢
谢
！
U
2
R
(U U )
L C
2Hale Waihona Puke 电压三角形关系式练习： 在RLC串联交流电路,UR＝40Ｖ,UL＝70Ｖ,UC＝40Ｖ， 求该电路总电压的有效值为多少？
U
U
2
R
(U U )
L C
2
φ
U I Z
欧姆定律表达式 |Z|=
φ
|Z|
L-XC
Z
＝√R2+(X
)2
φ
XL--XC
电阻、电感、电容对信号相位的改变
电阻、电感、电容对信号相位的改变相位的概念是针对正弦信号而言的，直流信号、非周期变化信号等都没有相位的概念。
1、电阻上的电压电流同相位因为电阻上电压v(t)=R*i(t)，若i(t)=sin(ωt+θ)，则v(t)=R* sin(ωt+θ)。
所以，电阻上电压与电流同相位。
2、电感上的电流落后电压90°相位因为电感上感应电压v(t)=L*di(t)/dt，若i(t)=sin(ωt+θ)，则v(t)=L*cos(ωt+θ)。
所以，电感上电流落后感应电压90°相位，或者说感应电压超前电流90°相位。
直观理解：设想一个电感与电阻串联充磁。
从充磁过程看，充磁电流的变化引起磁链的变化，而磁链的变化又产生感应电动势和感应电流。
根据楞次定律，感应电流方向与充磁电流相反，延缓了充磁电流的变化，使得充磁电流相位落后于感应电压。
3、电容上的电流超前电压90°相位因为电容上电流i(t)=C*dv(t)/dt，若v(t)=sin(ωt+θ)，则i(t)=L*cos(ωt+θ)。
所以，电容上电流超前电压90°相位，或者说电压落后电流90°相位。
直观理解：设想一个电容与电阻串联充电。
从充电过程看，总是先有流动电荷（即电流）的积累才有电容上的电压变化，即电流总是超前于电压，或者说电压总是落后于电流。
下面的积分方程能体现这种直观性：v(t)=(1/C)*∫i(t)*dt=(1/C)*∫dQ(t)即电荷变化的积累形成了电压，故dQ(t)相位超前v(t)；而电荷积累的过程就是电流同步变化的过程，即i(t)与dQ(t)同相。
因此i(t)相位超前于v(t)。
电容元件的电压和电流的相位关系
电容元件的电压和电流的相位关系
电容元件的电压和电流之间存在一定的相位关系。
一般来说，当电压增大时，电流也会随之增大，但是二者的相位会产生一定的时间差。
具体来说，当电压达到峰值时，电流还没有达到峰值，此时电流滞后于电压，相位差大约为90度。
反过来，当电流达到峰值时，电压还没有达到峰值，此时电压滞后于电流，相位差同样为90度。
这种相位差的存在会影响电容元件的性能，例如在交流电路中，电容元件对电流有一定的阻抗，阻抗的大小和相位差有关。
因此，了解电容元件的电压和电流的相位关系对于设计和分析电路非常重要。
- 1 -。
正弦交流电中电阻、电感、电容元件电压电流的关系.
与电流瞬时值
最大值、有效值 Um RIm 或
Um U Im I
U m Um
R
00、有效值、最
大值都满足欧 姆定律。
2、 电压电流的相位关系
u 、i 同相
ui
3、 电压电流的相量关系
u i
+
U I
–
R
U m Im
R
I 0 U
相量图
t
二、 电感元件
设在电感元件的交流电路中
电阻、电感、电容元件 的电压电流关系
一、电阻元件 二、 电感元件 三、 电容元件
一、 电阻元件
+
设在电阻元件的交流电路中 ，电压、电流参考方向如图示。
1、电压电流的数值关系
ui R
–
瞬时值 设：i Im sin t Im Im 00 电阻的电压
则u Ri RIm sint Um sint
感抗越小，在直流电路中容抗为无限大，可视为开路。
2、 电压电流的相位关系
u Um sinω t
U m Um 00
i Im sin(ω t 90 )
Im Im 900
i uC
i 超前u
ui
2
3、电压电流的相量关系 i
u
U m Im
Um
Im
00 900
jXC
当 L一定时,线圈的感抗与频率f 成正比。频率越高，
感抗越大，在直流电路中感抗为零，可视i Im sint
Im Im 00 U m Um
u LIm cost Um sin(t 90 )
u 超前i
ui
e 2u e滞后i
RLC串联
U U R U L UC
P S cos Q S sin
Q QL QC (U L U C ) I UI sin
S UI P Q
2
2
P cos S
电路 名称
电 流 与 电 压 的 关 系
纯电阻交流 纯电感交流 纯电容交流 RLC串联交 纯R、L、C电路与RLC电路比较 电路
U总 U R U L U C
随堂练习 在R-L-C串联电路中，已知电阻R = 40 ，电感L = 191 mH，
电容C=106 F，外加频率为f = 50 Hz、U = 200 V的交流电 压源，试求：
(1) 电路中的电流I； (2) 各元件电压UR、UL、UC；(3) 总电 压与电流的相位差 解（1）先求XL、XC、
在RLC串联电路中，只有电阻是消耗功率的 RLC串联电路中的有功功率即R上消耗的功率
P U R I UI cos
3、无功功率
由于电感和电容两端的电压在任何时刻都是反相的，
二者的瞬时功率符号也相反。 当电感吸收能量时，电容放出能量； 当电容吸收能量时，电感放出能量； 电路的无功功率为电感和电容上的无功功率之差。
p u i p R p L pC
2. 平均功率 P （有功功率）
I
+ R
L C +
UR UL
1 T U P pdt T 0 1 T ( p R p L pC ) dt T 0 2 PR U R I I R
+ +
UC -
2、有功功率
P cos S
Q S sin
掌握电阻电感电容并联电路中电压与电流的相位和数量
一、电流与电压的关系
二、并联谐振
1.并联谐振的定义
当IL＝IC时,总电流与电压同相，这种现象
称为并联谐振。并联谐振的条件是XL＝XC，谐
振频率为：
f0
2π
1 LC
2.并联谐振的特点
（1）因总电流I＝IR时为最小，所以电路的总阻抗最
大，且呈阻性。 即：
Z0
U I0
（2）并联谐振时，电感支路和电容支路的电流大小近
收音机的输入调谐回路
课堂小结
1.当IL＝IC时,总电流与电压同相，这种现 象称为并联谐振。并联谐振的条件是XL＝XC， 谐振频率为：
f0
பைடு நூலகம்
2π
1 LC
2.并联谐振的特点
（1）因总电流I＝IR时为最小，所以电路的总 阻抗最大，且呈阻性。 即：
Z0
U I0
（2）并联谐振时，电感支路和电容支路的电
流大小近似相等，方向近似相反，且为总电流的Q
似相等，方向近似相反，且为总电流的Q倍。其中，Q称为
电路的品质因数： Q IL IC XL XC I0 I0 R R
并联谐振时，电感和电容支路的电流会大大超过总电
流，所以并联谐振又称为电流谐振。
【知识拓展】 并联谐振电路在实际中的应用
在电子电路中，并联谐振电路主要被用来组成振 荡器和选频器。收音机、电视机的“中周”就是并联 谐振电路。
倍。其中，Q称为电路的品质因数：
Q IL IC XL XC I0 I0 R R
L、C元件上电流电压的相位关系
四川大学网络教育学院
实践课程报告
实践课程电工电子综合实践
校外学习中心贵州铜仁学习中心
专业电气工程及其自动化
层次本科
年级 09春
学生姓名沈钰
学号 DH1091Y2003
年月日
实验一：L、C元件上电流电压的相位关系
一、实验目的
1、进一步了角在正弦电压激励下，L、C元件上电流、电压的大小和相位关系，了解电路参数和频率对它们的影响。
2、学习用示波器测量电流、电压相位差的方法。
3、学习用数字相位计进行相位测量。
二、实验内容
1、用示波器分析电感L上电流、电压的数量关系。
测出电感上电流与电压的波形如下图：
信号频率对电感上电流、电压的影响：当信号频率提高时，感抗增大，电压增大，电流下降。
2、用示波器的波形测量法和李沙育图形法测量时，Ul与Il间的相位关系。
（1）电感上电流与电压的波形：
（2）李沙育图形法：
3、用示波器分析C上电源、电压的数量关系
4、用李沙育图形和波形法测UcT Ic之间的相位关系。
5、将测量数据列入表1-1中
三、实验分析和体会
1、用实验数据说明L、C上电流、电压的数值关系。
分析：通过实验数据的分析，可以得出:
电感上的电压与电流之间的关系符合
电容上的电压与电流之间的关系符合
2、结论
通过电感、电阻的串联试验，可得出电感上电压比电流超前90度，通过电容、电阻的串联试验，可得出电容上电流比电压超前90度，另外，信号频率对电感上电流、电压的影响：当信号频繁提高时，感抗增大，电压增大，电流下降；信号频率对电容上电流、电压的影响：当信号频率提高时，容抗减小，电压下降，电流增大。
电压和电流之间的相角关系
电压和电流之间的相角关系
电压和电流之间的相角关系，通常被表示为电压相位角和电流相位角。
在交流电路中，电压和电流都是随时间变化的量。
电压相位角是指电压波形相对于参考波形的时间偏移量，可以用角度或时间表示。
电流相位角是指电流波形相对于参考波形的时间偏移量，也可以用角度或时间表示。
在理想情况下，电压和电流的相位差是固定的，通常用相位差角来表示。
正弦波电压和电流的相位差可以通过观察两个波形的起始点或任意一个波形的正弦函数的周期来确定。
根据欧姆定律和电压和电流的相位差，可以推导出电阻、电感和电容的阻抗和功率因数。
在纯电阻电路中，电压和电流的相位差为零，功率因数为1；在纯电感电路中，电压和电流的相位差为90度，功率因数为零；在纯电容电路中，电压和电流的相位差为-90度，功率因数也为零。
总之，电压和电流之间的相角关系是通过观察波形的起始点或周期来确定的，它对于电路中的阻抗和功率因数具有重要的影响。
电流产生与电压变化之间的关系
电流产生与电压变化之间的关系电流和电压是电学中两个最基本的概念，它们之间存在着密切的关系。
在任何电路中，电流的产生必然伴随着电压的变化，而电压的变化也必然导致电流的产生。
在本文中，我们将讨论电流产生与电压变化之间的关系，并探讨它们在不同电路中的具体表现和意义。
首先，让我们来了解电流和电压的定义以及它们之间的联系。
电流指的是电荷在单位时间内通过导体的数量，其单位是安培（A）；而电压则是电势差，指的是单位电荷在电场中所具有的能量，其单位是伏特（V）。
面向一个导体，为了使电流产生，必须施加一个电压。
这个电压差会使电子在导体中受到一个力，从而产生电流。
在直流电路中，电流的产生与电压的变化遵循欧姆定律。
欧姆定律表明，当导体的两端施加了电压差时，导体内产生的电流与电压成正比，而其比例常数则是电阻。
具体而言，欧姆定律可以表示为：I = V / R，其中I表示电流，V表示电压，R表示电阻。
根据欧姆定律，我们可以得到一个重要结论：电压的变化会导致电流的变化。
当电压增大，如果电阻保持不变，根据欧姆定律，电流也会增大；相反，当电压减小，电流也会随之减小。
这说明电流的大小与电压的大小是息息相关的，它们之间存在着线性的关系。
然而，在交流电路中，情况会稍微复杂一些。
交流电路中的电流和电压都是随时间变化的，它们之间的关系需要按照时域或频域的方法进行分析。
在交流电路中，电流和电压之间的关系可以通过电阻、电感和电容的参数来描述。
在纯电阻电路中，电流和电压是同相的，它们的波形曲线相同，只是幅值大小不同。
换句话说，电流和电压的变化趋势是完全一致的，但幅值上存在一个比例关系。
这个比例关系由电阻值决定，符合欧姆定律。
在电感电路中，电流和电压之间存在一定的相位差。
电感是一种能够产生感应电动势的元件，它会阻碍电流的变化。
因此，当电流变化的速度很快时，电感会产生一个与电流相反方向的感应电动势，从而抵消一部分电流。
这就导致了电流和电压之间的相位差。
电容对相位的影响
电容对相位的影响
电容是电路中的一种元件，它对电流和电压的变化速率起到阻碍的作用。
而相位则是指电流和电压之间的时间差。
在交流电路中，电容具有导电性能。
当电压在电容上升时，电容会通过导电性使电流流过电容，从而导致电压与电流之间产生相位差。
这一现象被称为导电性能使电压超前电流。
由于导电性能的存在，电容会对交流电产生导致相位偏移的影响。
当交流电流经过电容时，电流将滞后电压，造成相位偏移。
这是因为电容会导致电流的变化速率减慢，从而导致电流的滞后。
相位的改变可能会对电路的性能产生影响。
例如，在电路中，当电容导致电压超前电流时，相位差会导致功率因数的改变，从而影响电路的效率。
此外，相位变化还可能导致电路的共振和阻抗变化。
总之，电容对相位的影响是导致电压超前电流，从而导致相位差的产生。
这对电路的性能和特性可能产生各种影响。
装表接电工理论知识测试题库与答案
装表接电工理论知识测试题库与答案1、纯电容正弦交流电路中，在关联参考方向下，电容两端的电压和电流的相位关系为()OA、电流与电压反相B、电流与电压同相C、电流滞后电压90°D、电流超前电压90。
答案：D2、直接接入式单相电能表和小容量动力表，可直接按用户装接设备总电流的()选择标定电流。
A、30%-50%B、40%-60%C、50%-70%D、60%-80%答案：c3、在用钳形表测量三相三线电能表的电流时，假定三相平衡，若将两根相线同时放入钳形表中测量的读数为20A,则实际线电流为()oA、10AB、11. 55AC、20AD、34. 64A答案：c4、某用户10kV供电、容量为2000kVA.计量方式应为高供高计、供电方式为单电源、计量点设在用户端，应配置()变比的电流互感器比较合适。
A、75A / 5AB、100A/5AC、150A/5AD、200A / 5A答案：C5、某单相用户功率为2. 2kW,功率因数为0.9,则计算电流为()oA、10AB、11AC、8AD、9A答案：BC、红外通信D、载波通信答案：ABCD50、低压集中器初始化有哪几种()oA、保留通讯参数初始化B、参数初始化C、数据初始化D、硬件初始化答案：BCD51、高供低计电能计量装置一般由()等组成。
A、电流互感器B、三相四线多功能电能表C、三相三线电能表D、单相电能表答案：AB52、使用钳形电流表测量电流时安全要求有A、戴绝缘手套B、直接用电流钳钳在导线上C、站在绝缘垫上或穿绝缘鞋D、注意钳形电流表的电压等级答案：ACD53、关于电压互感器下列说法错误的是()oA、二次绕组不能开路B、二次绕组不能接地C、二次绕组可以开路D、二次绕组可以短路答案：ABD54、终端装拆及验收时，具有()防范类型。
A、人身触电与伤害B、机械伤害C、设备损坏D、高空坠落答案：ABCD55、选择电流互感器的要求有()oA、根据预计的负荷电流，选择电流互感器的变比B、电流互感器实际二次负荷应在50%〜100%额定二次负荷范围内C、电流互感器的准确度等级应符合规程规定的要求D、电流互感器的额定电压应与运行电压相同答案：ACD56、配电变压器一次侧熔丝容量应如下选择（）oA、因考虑熔断的机械强度，一般高压熔丝不应大于10AB、因考虑熔断的机械强度，一般高压熔丝不应小于10AC、容量在lOOkVA及以上者：其容量应按变压器一次额定电流的1.5〜2倍选择D、容量在lOOkVA及以下者：按变压器一次额定电流的2〜3倍选择答案：BCD57、二次回路按功能可分为（）A、测计量回路B、控制回路C、继电保护和自动装置回路D、信号回路答案：ABCD58、高压电能计量装置装拆及验收的危险点有（）；停电作业发生倒送电。
电容产生相位差的原理
电容产生相位差的原理电容是一种被广泛应用于电子电路中的基本元件，它可以存储电荷并产生电压变化。
电容器由两个金属板以及它们之间的绝缘介质组成，当电容器接入电路后，它能够在电流通过时产生相位差。
电容器中存在的绝缘介质是关键因素之一。
常见的绝缘介质材料有空气、陶瓷、瓷介质、塑料以及液体等。
电荷在两个接电极板之间通过绝缘介质时，介质的物理性质会对电流的行为产生影响。
因此，不同的绝缘介质对电容器的电路行为具有不同的影响。
当电容器处于直流电路中时，电压的变化率将会与电流的变化率成正比。
也就是说，电流的变化越快，电容器中的电压变化也越大。
这种变化率导致了电容器产生相位差的现象。
电容器在交流电路中产生相位差的原理可以通过简单的示波器实验来观察。
将交流电源与电容器连接，并且通过示波器来观察电压波形。
当频率较低时，电压波形和电流波形几乎同时到达峰值，因此相位差较小。
然而，随着频率的增加，电压波形相对于电流波形开始落后，并且相位差逐渐增大。
这种现象可以通过计算电容器的阻抗来解释。
阻抗是交流电路中电压和电流的比值，用来表示电路对交流电的阻碍程度。
电容器的阻抗与频率成反比，也就是说，阻抗随着频率的增加而降低。
而相位差正比于电容器的阻抗。
可以根据这个原理来进行交流电路中电容器的设计和选择。
通过选择恰当的电容器类型和合适的频率范围，可以达到产生特定相位差的目的。
在电子电路中，电容器产生相位差的原理对于实现滤波、调相、频率选择等功能非常重要。
总之，电容器产生相位差的原理是由电容器内部的绝缘介质以及频率变化引起的。
电容器作为电子电路中常见的元件之一，在实际应用中发挥着重要的作用。
电容 ui uo相位差
电容 ui uo相位差
电容是一种常见的电子元件，广泛应用于各个领域中。
在电容的使用过程中，我们经常会遇到电流和电压之间的相位差的问题。
相位差是指电流和电压之间的时间上的差异，它可以用来描述电容器对电流的滞后或超前响应。
相位差的正负取决于电容器对电流的滞后或超前响应。
当电容器对电流滞后时，相位差为负值；当电容器对电流超前时，相位差为正值。
相位差的大小取决于电容器的特性和电路中的其他元件。
相位差的产生是由电容器的特性决定的。
电容器具有存储电荷的能力，当电压变化时，电容器内的电荷也会发生变化。
然而，电容器内部的电荷变化并不是瞬时的，它需要一定的时间来响应电压的变化。
这就导致了电流和电压之间的相位差。
在交流电路中，电容器的相位差对电路的性能有着重要的影响。
比如，在滤波电路中，电容器的相位差可以用来控制信号的频率响应。
在功率因数校正电路中，电容器的相位差可以用来纠正电路中的功率因数。
在振荡电路中，电容器的相位差可以用来产生振荡信号。
要准确计算电容器的相位差，我们需要使用复数形式的电压和电流。
复数形式的电压和电流可以用来描述它们的幅值和相位差。
通过对电压和电流的相位差进行计算，我们可以得到电容器的相位差。
电容的相位差是描述电容器对电流滞后或超前响应的重要参数。
了
解电容器的相位差可以帮助我们更好地理解电容器在电路中的作用，并且可以应用于各种电子设备和电路设计中。
电工基础习题及答案
一、填空1．电路有 短路 、 断路 和通路三种状态，其中 短路 时，电路中会有大电流，从而损坏电源和导线，应尽量避免。
2．如三相对称负载采用星形接线时，其线电压等于3倍相电压,而线电流等于 1倍的相电流.3．在RLC 串联电路中,当X L >X C 时电路呈感 性，当X L 〈X C 时电路呈 容 性，当X L =X C 时电路呈 纯阻 性。
4．在纯电阻交流电路中，已知电阻两端的电压V t u )6314sin(210π-=，电阻Ω=10R ，则电流I= 1 A ，电压与电流的相位差=ϕ 0 ，电阻消耗的功率=P 10 W 。
5。
如图1所示正弦交流稳态电路中，电流表A1、A2、A3的读数分别为3A 、4A 、8A ，则电路中电流表A 的读数是 5A 。
6.三角形连接的对称三相负载的线电流33=U I/—30ºA ，则其相电流UV I = 3/0º A ，VW I = 3/120ºA ， WUI = 3/—120º A 。
7．某正弦交流电的解析式是()A t i ︒-=60628sin 5，则该交流电的周期为 0.01 s ，最大值为 5 A ，有效值为25A,初相是 -60 。
8如图2：若I1＝2A,I2＝1A ，I3＝4A,I4＝3A ，则I5＝___4A_A 。
9。
两个均为40F μ的电容串联后总电容为20F μ，并联后的总电容为40F μ.10．某线性含源二端网络的开路电压为V 10，如果在网络两端接以Ω10的电阻，二端网络端电压为8V ，此网络的戴维南等效电路为Uso = 10 V,0R = 2.5 Ω。
+ -u LCR图1AA 1A 2A 3图2I1I2I3I4I511.三相电源绕组星形联结时，已知线电压)30sin(2380︒+=t u UV ω V ，则线电压VW U 。
=380/150o V ，相电压U U 。
=220/0oV ， V U 。
电路中的交流电压与电流的相位关系
电路中的交流电压与电流的相位关系交流电路中的交流电压与电流的相位关系在学习电路的基础知识时，我们经常会遇到交流电压和交流电流的概念。
交流电压和交流电流是指随时间变化的电压和电流。
而在电路中，交流电压和交流电流之间存在着一种重要的关系，即相位关系。
本文将探讨交流电压和电流的相位关系，并对相位关系在电路中的应用进行探讨。
首先，我们需要了解交流电压和电流的基本特点。
在交流电路中，电压和电流都是随时间变化的，它们的变化满足正弦函数关系。
电压和电流的正弦波形可以表示为V(t) = Vm*sin(ωt + φv)和I(t) = Im*sin(ωt + φi)，其中Vm和Im表示电压和电流的最大值，ω表示角频率，t表示时间，φv和φi分别表示电压和电流的相位。
从上述表达式可以看出，电压和电流的相位会随时间的变化而变化，因此，相位关系成为了研究交流电路中电压和电流之间关系的重要概念。
那么，交流电压和电流的相位关系是什么呢？在交流电路中，电压和电流的相位关系可以用相角差来描述。
相角差是指两个波形之间的时间偏移量。
当相角差为0时，两个波形达到峰值的时间点是一样的，即电压和电流完全同相。
当相角差为π/2时，电压波形的峰值出现在电流波形的零点之前，表示电压领先于电流。
同样地，当相角差为-π/2时，电流波形的峰值出现在电压波形的零点之前，表示电流领先于电压。
了解了交流电压和电流的相位关系，我们可以看到这一关系在电路中的应用非常广泛。
例如，在电路中，我们常常需要测量电压和电流。
利用交流电压和电流的相位关系，我们可以通过测量电压和电流的相位差来判断电路的性质。
当电压和电流的相位差为0时，表示电路是纯电阻性质的，例如电阻器。
当电压和电流的相位差为±π/2时，表示电路是纯电感性质或纯电容性质的，例如电感器或电容器。
此外，电路中的元件也会对交流电压和电流的相位关系产生影响，例如电感器和电容器会引入相位差。
除了测量电路性质，交流电压和电流的相位关系还可以应用于电力系统中的功率因数调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图文：
用双线示波器显示电压与电流的相位关系
图文：
用双线示波器显示电压与电流的相位关系
在交流电路中，电动势、电压、电流的大小和方向都随时间作周期性变化，
带来了一系列区别于直流电的特性。
研究元件在电路中的作用，首先是弄清楚元件上电压和电流的关系。
一是了解电压和电流的有效值（或峰值）之间的关系。
电压有效值和电流有效值之比。
叫做元件的阻抗。
再是了解电压和电流之间的相位关系，即了解电压和电流的变化步调是否一致，如果不一致，它们之间的相位差等于多少？后面的几张彩图将对这些问题作出说明。
由于示波器上显示的是电压波形，如果观察通过元件的电流波形，必须将一个电阻与待测元件串联。
因为电阻上电压与电流的相位相同，待测元件上的电压与串联电阻上电压的相位关系，反映了待测元件上电压与电流的相位关系。
电路示意图（附图11）中的电源是音频讯号发生器（频率调至1000赫，输出电压调至1伏左右），电容器（C＝
0．5微法），带铁心线圈（L＝45毫亨）及电阻（R＝500Ω）。
引出线分别接至双线示波器的Ⅰ线、Ⅱ线输入端。
接通电源，经过调整后，可在示波器的荧光屏上看到稳定的两条波形曲线。
单刀开关接至电容器时，可以看到电流的相位比其两端电压的相位超前π／2；而接至带铁心的线圈时，则通过电感的电流相位比其两端的电压相位落后π／2。
彩图所示为电容上电压与电流的相位关系，其中振幅大的为电压波形。
由于示波器各引线的负端在示波器的内部是相连的，因此引线的负端都必须接在a点（见附图11），这样就必然给Ⅰ线Ⅱ线的波形之间引入180°的相位差。
为了正确反映波形的相位关系，需要在电阻两端连接一反相器（电路中未画出），然后接入示波器Ⅰ线输入。
