螺纹的规定画法及标注2018完整版.ppt
第九章标准件画法螺纹的规定画法
(1) 外螺纹的画法
螺纹的牙顶（大径线）和螺纹终止线用粗实 线绘制，螺纹的牙底（小径线）用细实线绘制，在 倒角或倒圆部分处的细实线也应画出。 在投影为圆的视图中，大径画粗实线圆，小径 画细实线圆，只画 3／4 圈，倒角圆省略不画。
外螺纹剖视画法：
在剖视图中，螺纹终止线只画出大径和小 径之间的部分，剖面线应画到粗实线处。
沉
画图步骤：
先画俯视图较方便
(2) 双头螺柱联接装配图画法
l
钢： bm=d 铸铁: bm=1.25d 螺柱长度: 或 1. 5d l计= t +0.15d+0.8d+0.3d 铝: bm=2d
bm
t
(3) 螺钉装配图画法
t
0.5d b m
螺钉长度： l计=bm+t bm： 钢： bm=d 铸铁：bm=1.25d或1.5d 铝： bm=2d
当需要表示螺尾时，用与轴线成30°度的细 实线绘制。
A 大径 小径 A－A
A
(2) 内螺纹的画法
内螺纹画剖视图时，牙顶和螺纹终止线用粗实线 表示。牙底用细实线表示。 轴线垂直投影面的视图中，小径圆画粗实线，大 径圆画细实线，只画约 3／4 圈，倒角圆省略不画。
A
A－A
A
不穿通螺纹孔的画法:
钻 孔
l
常见的几种错误画法
螺纹终止线应画 到什么位置？
螺钉末端应画 到什么位置？
小径线未对齐
画在何处？ 应为?度 倾斜?度
粗、细线
剖面线画到 ?位置
允许将螺 纹画到底?
(4) 紧定螺钉联接装配图画法
紧定螺钉分锥端、 柱端、平端三种。
锥端紧定螺钉靠 端部锥面顶入机件上 的小锥坑起定位、固 定作用。 柱端紧定螺钉利 用端部小圆柱插入机 件上的小孔或环槽起 定位、固定作用。 平端紧定螺钉靠 其端平面与机件的摩 擦力起定位作用。
螺纹的画法

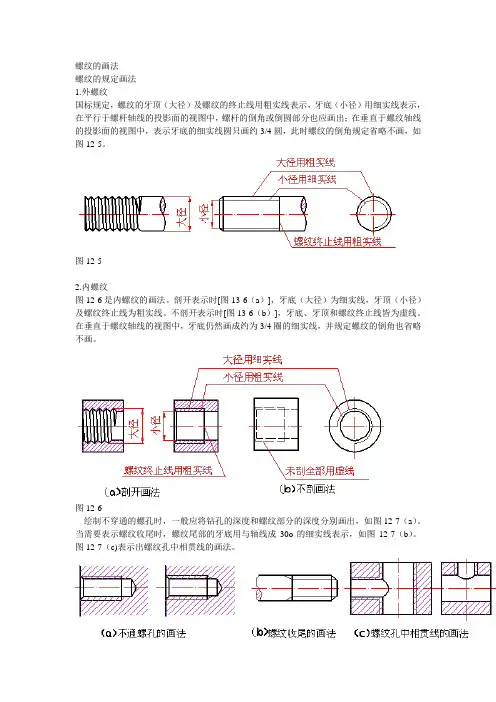

螺纹的规定画法1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。
图12-52.内螺纹图12-6是内螺纹的画法。
剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。
不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。
在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。
图12-6绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。
当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。
图12-7（c)表示出螺纹孔中相贯线的画法。
3.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。
国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。
图12-8 螺纹连接的画法4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。
图12-9螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。
(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。
旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。
螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。
如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。
螺纹的画法和标注PPT课件
键联结装配过程
单击图片演示动画
返回本章界面
四、 半圆键联结的画法
b
b
b
L
h
返回本章界面
五、销联结
1、销的种类与作用
圆柱销
圆锥销
销常用来连 接和固定零件 ，或在装配时 起定位作用。
返回本章界面
2、 销的标准编号、图例和标记示例
圆柱销
GB/T 119.1—2000
圆锥销
GB/T 117—2000
（1）普通螺纹从大径处引出尺寸线，按标注尺寸的形式进行标; (2）普通螺纹的公称直径为螺纹的大径;粗牙普通螺纹不标注螺 距，细牙普通螺纹必须注明螺距；（3）右旋螺纹不标注，左旋 螺纹标注代号“LH”;（4）普通螺纹必须标注螺纹的公差带代号 ，公差等级在前，基本偏差代号在后。中径和顶径的公差带代号 不同时，先注中径、后注顶径的;（5）旋合长度是指两个相互旋 合的螺纹，沿螺纹轴线方向相互旋合部分的长度。普通螺纹公差 带按短（S）、中（N）、长（L）三组旋合长度给出了精密、中 等及粗糙三种精度；旋合长度为中等时，可省略旋合长度代号N
二、螺纹紧固件的标记与图例
六角头螺栓一A和B级 GB/T 5782—2000
双头螺柱（ bm＝1.25 d） GB/T 897—1988
开槽沉头螺钉 GB/T 68—2000
l型六角螺母—A和B级 GB/T 6170—2000
平垫圈—A级 GB/T 97.1—1985
螺栓GB/T 5782 M12×60 表示A级六角头螺栓，螺纹规格d＝ M12，公称长度l=60mm
（1）在平行螺旋弹簧轴线的视图上，各圈的轮 廓线画成直线。 （2）有效圈数在四圈以上的弹簧，可只画出两 端的1~2圈（不含支承圈），中间用通过弹簧钢 丝中心的点画线连起来。 （3）在图样上当弹簧的旋向不作规定时，螺旋 弹簧一律画成右旋。左旋弹簧应加注“左”字。
工程制图与识图7-5：螺纹的画法及标记
差带 －旋合长度 • 特征代号： • 梯形用 Tr表示；锯齿形螺纹特征代号用B表示；
例如：Tr36×12(P6)-7H表示公称直径36 mm、导程12 mm、 螺距6 mm、双线右旋、中径公差带为7H、中等旋合长度的 梯形螺纹。
(3)公差等级代号 对55°非螺纹密封的管螺纹，其外螺纹的中 径公差等级分A、B两级标记，A为精密级，B为普通级。内 管螺纹公差等级只有一种，故不注此项。
例如： G11/2B表示尺寸代号为11/2的非密封管螺纹右旋圆柱 外螺纹。
3.梯形和锯齿形螺纹标记
• 单线： • 螺纹特征代号 公称直径×螺 距 旋向— 中径公差带 －旋
2.直径
• 直径有大径(d、D)、中径(d2、D2)和小径(d1、 D1)之分。
大径是指与外螺纹牙顶或内螺纹牙底相切的假想圆柱面或圆锥面 的直径。 小径是指与外螺纹牙底或内螺纹牙顶相切的假想圆柱面或圆锥面 的直径。 中径是指一个假想圆柱面或圆锥面的直径，该圆柱面或圆锥面的 母线通过牙型上沟槽和凸起宽度相等的地方。 根据螺纹大径可查阅国家标准找到其中径和小径。
加工在圆柱或圆锥外表面上的螺纹称外螺纹
在机床上加工外螺纹动画演示
加工在圆柱或圆锥内表面上的螺纹称内螺纹
在机床上加工内螺纹动画演示
螺纹的种类
7.5 螺纹的画法及标记
7.5.1 螺纹要素 螺纹的要素有：牙型、直径、螺距、线数和旋向等。
1.牙型
定义： 在通过螺纹轴线的断面上,螺纹的轮廓形状。 类型：常见的有三角形、梯形和锯齿形等
表示
2. 小径线用细实 线表示，螺杆的倒 角或倒圆部分也应 画出。
端部45o倒角。
机械制图_螺纹连接(PPT57页)
传 梯形螺纹 Tr
动
螺
纹
锯齿形 螺纹
B
用于各种机床的丝杠，做 传动用。
只能传递单方向的动力。
五、）螺纹的规定画法
★牙顶用粗实线表示 (外螺纹的大径线，内 螺纹的小径线)。
★牙底用细实线表示 (外螺纹的小径线，内 螺纹的大径线)。
★在投影为圆的视图上，表示牙底的细实线 圆只画约3/4圈。
30º
头部
倒角
2d
螺杆
0.7d
2d L
简化画法：
C0.1d
d
2d 0.7d l （由设计决定）
3、 双 头 螺 柱
结构：A型和B型 有旋入端和拧紧端之分 规格只寸：螺纹大径和双头螺柱长度
d
旋入端
bm
A型 L b
拧紧端
d
bm
B型
b
L
标记：名称 标准代号 类型 螺纹代号×长度 螺柱 GB/T899 M12×45
钻
孔
攻
丝
内螺纹
二、）螺纹的种类和结构
外螺纹
牙顶
倒角
内螺纹
螺尾
牙底
螺尾
螺纹收尾 退刀纹
退刀槽
外退刀槽
退出车刀
车刀 开始退刀
内退刀槽
车 刀
三、） 螺纹要素
1、牙型
在通过螺纹轴线的剖面上，螺纹
的轮廓形状。
牙型
常用的有：
三角形
梯形
锯齿形
2、 螺纹的大径、小径和中径
大径：与外螺纹牙顶或内螺纹牙底相切的 假想圆柱面的直径。D、d
小径：与外螺纹牙底或内螺纹牙顶相切的
假想圆柱面的直径。 D1、d1
螺纹的规定画法和标注
第41页螺纹的规定画法和标注1、按规定的画法绘制螺纹的主、左视图。
（1）外螺纹：大径M20、螺纹长30mm、螺杆长画40mm 后断开，螺纹倒角C2。
●解题要点：①注意小径=0.85大经；②螺纹牙底画3/4圈。
（2）内螺纹：大径M20、螺纹长30mm、孔深40mm，螺纹倒角C2。
●解题要点：①注意剖面线要画至粗实线处；②螺纹牙底画3/4圈。
2、将题1（1）的外螺纹掉头，旋入题1（2）的螺孔，旋合长度为20mm，作旋合后的主视图。
●解题要点：①以剖视图表示内、外螺纹连接时，其旋合部分按外螺纹绘制，其余部分仍按各自的画法表示。
②特别注意剖面线要画至粗实线处。
3、分析下列错误画法，并将正确的图形画在下边的空白处。
4、根据下列给定的螺纹要素，标注螺纹的标记或代号：（1）粗牙普通螺纹，公称直径24mm,螺距3mm,单线，右旋，螺纹公差带：中径、小径均为6H，旋合长度属于短的一组。
（2）细牙普通螺纹，公称直径30mm,螺距2mm,单线，右旋，螺纹公差带：中径5g，小径为6g，旋合长度属于中等的一组。
●解题要点：标注细牙螺纹时，必须注出螺距。
（3）非螺纹密封的管螺纹，尺寸代号3/4，公差等级为A级，右旋。
(4)梯形螺纹，公称直径30mm，螺距6mm，双线，左旋，中径公差带为7e，中等旋合长度。
5、根据标注的螺纹代号，查表并说明螺纹的各要素：（1）该螺纹为梯形螺纹；公称直径为 20mm ；螺距为 4mm ；线数为 2 ；旋向为左旋；螺纹公差代号为 7H 。
（2）该螺纹为非密封管螺纹；尺寸代号为 1/2 ；大径为 20.955mm ；小径为 18.631mm ；螺距为 1.814mm 。
●解题要点：该题查P363附表3和P365附表4第45页1、查表填写下列各紧固件的尺寸：（1）六角头螺栓：螺栓 GB /T 5782-2000 M16×65●解题要点：该题查P332 附表10(2)开槽沉头螺钉：螺钉 GB /T 68-2000 M10×50●解题要点：该题查P330 附表72、根据所注规格尺寸，查表写出各紧固件的规定标记：（1）A级的1型六角螺母螺母GB/T6170-2000 M16●解题要点：该题查P372 附表12（2）A级的平垫圈垫圈GB/T 97.1-2000 16●解题要点：该题查P372 附表133、查表画出下列螺纹紧固件，并注出螺纹的公称直径和螺栓、螺钉的长度l。
螺纹的画法及标注-图文
★ 旋合部分按外螺纹画；其余部分按各自的规定画。
螺纹连接画图步骤：
A
A－A
A
★ 画外螺纹 ★ 确定内螺纹的端面位置
★ 画内螺纹及其余部分投影
19.4 螺纹的标注
⒈ 标注的基本格式
特征代号 公称直径 × 导程(P螺距)
— —
公差带代号
—— 旋合长度代号
中径和顶径 公差带代号
长：L 中等：N 短：S
c) 管螺纹的标注，应将其标准规定的标记注写在指引线 的横线上，指引线应由大径处引出。
19.3 螺纹的规定画法
★牙顶用粗实线表示 (外螺纹的大径线，内螺纹的小径线)。 ★牙底用细实线表示 (外螺纹的小径线，内螺纹的大径线)。 ★在投影为圆的视图上，表示牙底的细实线圆只画约3/4圈。 ★螺纹终止线用粗实线表示。 ★不论是内螺纹还是外螺纹，其剖视图或断面图上的剖面线
普通螺纹 M 梯形螺纹 Tr
锯齿形螺纹 B
矩形螺纹
普通螺纹
粗牙普通螺纹
螺纹
连接螺纹
细牙普通螺纹
按用途分类
管螺纹 G
梯形螺纹
传动螺纹 （运动和动力） 锯齿形螺纹——千斤顶
矩形螺纹 ——丝杠
按标准化 程度分类
标准螺纹：牙型、大径、螺距符合国标 特殊螺纹：牙型符合，大径或螺距不符合 非标准螺纹：牙型不符合国标
车外螺纹
车内螺纹
3. 螺纹的结构
⑴ 螺纹末端
倒角（圆锥面）
平顶
圆顶（球面）
⑵ 螺尾和退刀槽
螺纹收尾
退刀纹
退出车刀
车刀 开始退刀
外退刀槽
内退刀槽
车 刀
4. 螺纹的要素-牙型、大径、旋向、螺距和线数 ⑴ 螺纹的牙型
螺纹画法及标注
粗牙 普 通
是最常用的联接螺纹 用于细小的精密或薄壁零件 用于水管、油管、气管 等薄壁管子上，用于管路 的联接。 用于各种机床的丝杠，作 传动用。 只能传递单方向的动力。 B
G
传 动 螺 纹
梯形螺纹
锯齿形 螺纹
Tr
⒉ 标注示例
例1： 普通螺纹 大径d＝20 螺距P2 (细牙) 左旋 例2：
M 20 ×2 LH -5g6g - s
短旋合长度 顶径公差带代号
中径公差带代号
Tr40×7(14/2)－7H－L
长旋合长度 中径、顶径公 差带代号 右旋
梯形螺纹
大径D＝40
螺距P7导程14线数2
⒊ 标注方法
M20×2 M20-7H
外螺纹 G1’
内螺纹
记住：尺寸界线应大径 引出！
管螺纹
旋合部分按外螺纹画； 其余部分按各自的规定画。
螺纹的标注
1、螺纹的种类
连接螺 纹 普通螺纹M 粗牙螺纹 细牙螺纹 锥螺纹
管螺纹G 螺纹 动螺 纹
梯形螺纹T
锯齿形螺纹B 自攻螺钉用螺纹 特种螺 纹
常用的几种螺纹的特征代号及用途
螺纹种类 特征 代号 M 外 形 图 用 途
联 接 细牙 螺 纹 螺 纹 管螺纹
螺纹的规定画法
• 牙顶用粗实线表示 (外螺纹的大径线，内 螺纹的小径线)。 • 牙底用细实线表示 (外螺纹的小径线，内 螺纹的大径线)。
• 在投影为圆的视图上，表示牙底的细实线 圆只画约3/4圈。 • 螺纹终止线用粗实线表示 。 • 不管是内螺纹还是外螺纹，其剖视图或断 面图上的剖面线都必须画成粗实线。
⑴ 倒角 C2 C2
⑵ 退刀槽 b
(3) 螺纹收尾
与轴线成30°
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
13
找错题：请 找出图中连 接螺纹错误 的画法，并 将其一一指 出。
正确：
共七处错误
最新 文档
14
因为各种螺纹的画法相同，所以为了区 分，还必须在图上进行标注。
最新 文档
15
四、螺纹的标注 ⒈ 标注的基本格式（除管螺纹外）
螺纹特征代号 公称直径 × 导程(P螺距)
旋向
－ 公差带代号 － 旋合长度代号
★ 确定内螺纹的端面位置
★ 画内螺纹及其余部分投影
最新 文档
11
4.螺纹局部结构的画法与标注
⑴ 倒角
C2
C2
C2
⑵ 退刀槽
b
⑶ 螺尾
与轴线成30°
最新 文档
12
5. 螺纹牙型的表示
1) 重合画法
2) 移出局部放大
Ⅰ
5:1
Ⅰ
6. 螺纹相贯的画法
螺纹相贯时，只在钻孔与钻孔相交处画出相贯线。
最新 文档
都必须画到粗实线。 ★当需要表示螺纹收尾时，螺尾部分的牙底线与轴线成30°。
最新 文档
9
3. 螺纹连接的画法
A
A－A
按不剖画
A 旋入深度
画图要点：
内、外螺纹剖面线方向相反
★ 大径线和大径线对齐；小径线和小径线
对齐。
★ 旋合部分按外螺纹画；其余部分按各自
的规定画。
最新 文档
10
画图步骤：
★ 画外螺纹
三.螺纹的画法 ★牙顶用粗实线表示 (大径线)。
★牙底用细实线表示 (小径线)。
★在投影为圆的视图上，表示牙底的细实线圆只画 约3/4圈。
★ 螺纹终止线用粗实线表示。
最新 文档
1
1. 外螺纹画法
大径线画粗实线
倒角圆不画
小径线画细实线 且画到倒角内 螺纹终止线
小径≈0.85d 画粗实线
小径圆约画3/4圈
丝
120° 最新 文档
0.5D
118°
6
练一练：请找出图中螺纹画法的错误，并将正确的画出。
第一题
第二题
最新 文档
7
第三题
正确：
最新 文档
8
内、外螺纹画法对比
★牙顶用粗实线表示 (外螺纹的大径线，内螺纹的小径线)。
★牙底用细实线表示 (外螺纹的小径线，内螺纹的大径线)。
★在投影为圆的视图上，表示牙底的细实线圆只画约3/4圈。 ★螺纹终止线用粗实线表示。 ★不论是内螺纹还是外螺纹，其剖视图或断面图上的剖面线
最新 文档
2
第一题 第二题
最新 文档
3
Wang chenggang
第三题 正确：
最新 文档
4
Wang chenggang
2. 内螺纹画法
大径线画细实线
倒角圆不画
小径线画粗实线 A
螺纹终止线 大径圆约画3/4圈
A－A
A 剖面线画到小径线
即最新粗文实档 线位置
5
不穿通螺纹孔的画法:
钻
攻
孔
容易出错的地方
外螺纹
内螺纹
G1 1″
管螺纹
注：
G右面的数字 不是管螺纹的 大径，而是它 的尺寸代号。
最新 文档
记住： 尺寸界线应 从大径引出！
18
小结
一、在螺纹的规定画法中，要抓住三条线。
☆牙顶用粗实线表示
☆牙底用细实线表示 投影为圆的视图上，牙底画约3/4圈细实线圆。
☆螺纹终止线用粗实线表示。
二、螺纹连接：旋合部分按外螺纹画；其余部分按各
中径和顶径 公差带代号
长：L 中等：N 短：S
右旋 左旋
☆单线螺纹 导程(P螺距) 改为 螺距 。多线螺纹需标出导程
☆粗牙螺纹不标注螺距。细牙，梯形、锯齿标注LH。
☆公差带代号应按顺序标注中径、顶径公差带代号。
一样时只需标注一个
☆旋合长度为中等时，“最新N文”档可省略。
自的规定画。 注意
剖视图中剖面线的画法。
三、螺纹的标注方法
作业：习题集相关内容。
最新 文档
19
最新 文档
20
16
⒉ 标注示例
例1： M20×2LH－5g6g－S
普通螺纹 大径d＝20 螺距P2 (细牙)
左旋
短旋合长度 顶径公差带代号 中径公差带代号
例2： Tr40×14(P7)－7H－L
梯形螺纹
长旋合长度
大径D＝40
中径、顶径
导程14螺距P7线数2
公差带代号
右旋
最新 文档
17
⒊ 标注方法
M20×2
M20-7H
