山东省蒙阴第一中学物理第十三章 电磁感应与电磁波精选测试卷专题练习

山东省蒙阴第一中学物理第十三章 电磁感应与电磁波精选测试卷专题练习

一、第十三章 电磁感应与电磁波初步选择题易错题培优（难）

1．如图为两形状完全相同的金属环A 、B 平行竖直的固定在绝缘水平面上，且两圆环的圆心O l 、O 2的连线为一条水平线，其中M 、N 、P 为该连线上的三点，相邻两点间的距离满足MO l =O 1N=NO 2 =O 2P ．当两金属环中通有从左向右看逆时针方向的大小相等的电流时，经测量可得M 点的磁感应强度大小为B 1、N 点的磁感应强度大小为B 2，如果将右侧的金属环B 取走，P 点的磁感应强度大小应为

A ．21

B B -

B ．212B B -

C ．122B B -

D ．13

B 【答案】B

【解析】 对于图中单个环形电流，根据安培定则，其在轴线上的磁场方向均是向左，故P 点的磁场方向也是向左的.设1122MO O N NO O P l ====，设单个环形电流在距离中点l 位置的磁感应强度为1l B ，在距离中点3l 位置的磁感应强度为3l B ，故M 点磁感应强度

113l l B B B =+，N 点磁感应强度211l l B B B =+，当拿走金属环B 后，P 点磁感应强度2312

P l B B B B ==-，B 正确；故选B. 【点睛】本题研究矢量的叠加合成(力的合成，加速度，速度，位移，电场强度，磁感应强度等)，满足平行四边形定则；掌握特殊的方法（对称法、微元法、补偿法等）．

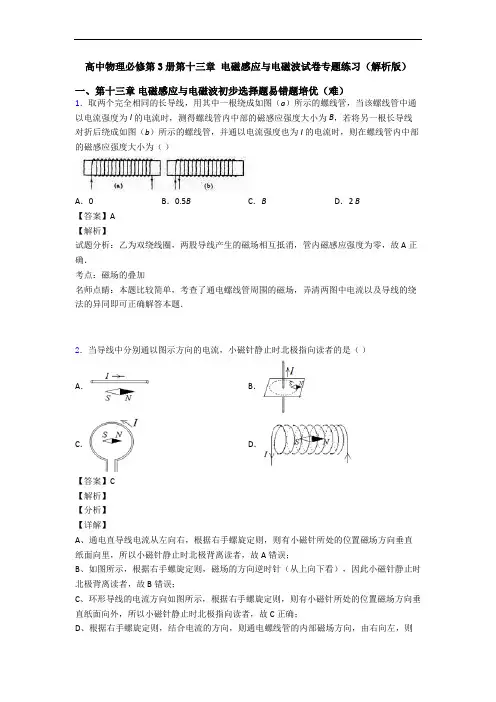

2．取两个完全相同的长导线，用其中一根绕成如图（a ）所示的螺线管，当该螺线管中通以电流强度为I 的电流时，测得螺线管内中部的磁感应强度大小为B ，若将另一根长导线对折后绕成如图（b ）所示的螺线管，并通以电流强度也为I 的电流时，则在螺线管内中部的磁感应强度大小为（ ）

A ．0

B ．0.5B

C ．B

D ．2 B

【答案】A

【解析】

试题分析：乙为双绕线圈，两股导线产生的磁场相互抵消，管内磁感应强度为零，故A 正确．

考点：磁场的叠加

名师点睛：本题比较简单，考查了通电螺线管周围的磁场，弄清两图中电流以及导线的绕法的异同即可正确解答本题．

3．如图所示，绕在铁芯上的线圈与电源、滑动变阻器和电键组成闭合回路，在铁芯的右端套有一个表面绝缘的铜环a，下列各种情况中铜环a中没有感应电流的是（）

A．将电键突然断开的瞬间

B．线圈中通以恒定的电流

C．通电时，使滑动变阻器的滑片P做加速移动

D．通电时，使滑动变阻器的滑片P做匀速移动

【答案】B

【解析】

【详解】

A.将电键突然断开的瞬间，线圈产生的磁场从有到无消失，穿过铜环a的磁通量减小，产生感应电流，故A不符合题意；

B.线圈中通以恒定的电流时，线圈产生稳恒的磁场，穿过铜环a的磁通量不变，没有感应电流产生，故B符合题意；

C.通电时，使变阻器的滑片P作加速滑动时，变阻器接入电路的电阻变化，回路中电流变化，线圈产生的磁场变化，穿过铜环a磁通量变化，产生感应电流，故C不符合题意；

D.通电时，使变阻器的滑片P作匀速滑动时，变阻器接入电路的电阻减小，回路中电流增大，线圈产生的磁场增强，穿过铜环a磁通量增大，产生感应电流，故D不符合题意；

4．正三角形ABC在纸面内，在顶点B、C处分别有垂直纸面的长直导线，通有方向如图所示、大小相等的电流，正方形abcd也在纸面内，A点为正方形对角线的交点，ac连线与BC平行，要使A点处的磁感应强度为零，可行的措施是

A．在a点加一个垂直纸面的通电长直导线，电流方向垂直纸面向外

B．在b点加一个垂直纸面的通电长直导线，电流方向垂直纸面向里

C．在c点加一个垂直纸面的通电长直导线，电流方向垂直纸面向外

D．在d点加一个垂直纸面的通电长直导线，电流方向垂直纸面向里

【答案】A

【解析】

【详解】

由图可知，B导线中方向向里，C导线中方向向外，根据安培定则知两导线在a点处的磁感应强度方向夹角为120°，合磁感应强度B B

'=．如图所示：

要使A点处的磁感应强度为零，则：

A.在a点加一个垂直纸面的通电长直导线，电流方向垂直纸面向外，根据安培定则可知a 在A点产生的磁场方向向上，A点处的磁感应强度可能为零，故A正确；

B.在b点加一个垂直纸面的通电长直导线，电流方向垂直纸面向里，根据安培定则可知b 在A点产生的磁场方向向左，A点处的磁感应强度不可能为零，故B错误；

C.在c点加一个垂直纸面的通电长直导线，电流方向垂直纸面向外，根据安培定则可知c 在A点产生的磁场方向向下，A点处的磁感应强度不可能为零，故C错误；

D.在d点加一个垂直纸面的通电长直导线，电流方向垂直纸面向里，根据安培定则可知b 在A点产生的磁场方向向右，A点处的磁感应强度不可能为零，故D错误。

5．已知通电长直导线在其周围某点产生磁场的磁感应强度大小B0与通电导线中的电流强

度I成正比，与该点到通电导线的距离r成反比，即

0I

B k

r

=，式中k为比例系数。现有两条相距为L的通电长直导线a和b平行放置，空间中存在平行于图示的菱形PbQa的匀强磁场（图中未画出）。已知菱形PbQa的边长也为L，当导线a和b中通以大小相等、方向如图所示的电流I时，P点处的磁感应强度恰好为零。则下列说法正确的是（）

A．Q点处的磁感应强度大小为

I

k

L

B．匀强磁场的方向从P点指向Q点，大小为

2I k L C ．匀强磁场的方向从Q 点指向P 点，大小为2I k

L D ．两导线连线中点处的磁感应强度大小为3I k

L

【答案】D

【解析】

【分析】

【详解】 由题意知每股电流在P 点处产生的磁场的磁感应强度大小为

I B k L

， 由安培定则知导线a 和b 中的电流在P 点处产生的磁场的磁感应强度方向分别垂直Pa 和Pb 。

BC ．由平行四边形定则知匀强磁场的磁感应强度方向应由P 点指向Q 点，且大小为I k L ，才能使P 点处的合磁感应强度恰为零，B 、C 项错误；

A ．同理可知Q 点处的磁感应强度也为零，A 项错误；

D ．由于两导线连线中点到两导线的距离均为

2L ，两导线在该处产生的磁感应强度加倍，大小均为2I k

L ，合磁感应强度的大小为3I k L

，D 项正确。 故选D 。

6．在直角三角形PQS 中，∠S=30°，O 为PS 的中点，四根长度均为L 的直导线均垂直于纸面并分别固定于P 、Q 、S 、O 点。若四根导线均通有大小为I 的电流，方向如图所示。已知通电直导线Q 在P 处产生的磁感应强度大小为0B ，则通电直导线O 受到的安培力大小为（ ）
