高中物理选修3-2章末检测-电磁感应含答案解析

合集下载

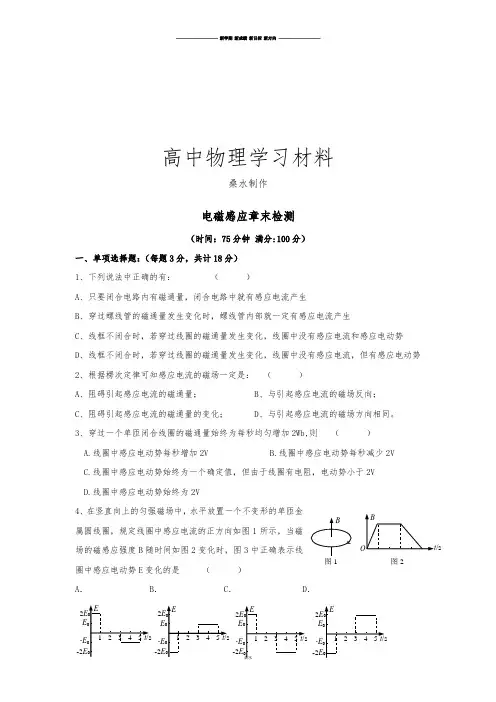

人教版高中物理选修3-2电磁感应章末检测.docx

桑水高中物理学习材料桑水制作电磁感应章末检测（时间：75分钟满分:100分）一、单项选择题：（每题3分，共计18分） 1、下列说法中正确的有：（）A 、只要闭合电路内有磁通量，闭合电路中就有感应电流产生B 、穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生C 、线框不闭合时，若穿过线圈的磁通量发生变化，线圈中没有感应电流和感应电动势D 、线框不闭合时，若穿过线圈的磁通量发生变化，线圈中没有感应电流，但有感应电动势 2、根据楞次定律可知感应电流的磁场一定是：（）A 、阻碍引起感应电流的磁通量；B 、与引起感应电流的磁场反向；C 、阻碍引起感应电流的磁通量的变化；D 、与引起感应电流的磁场方向相同。

3、穿过一个单匝闭合线圈的磁通量始终为每秒均匀增加2Wb,则（） A.线圈中感应电动势每秒增加2V B.线圈中感应电动势每秒减少2V C.线圈中感应电动势始终为一个确定值，但由于线圈有电阻，电动势小于2V D.线圈中感应电动势始终为2V 4、在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图1所示，当磁场的磁感应强度B 随时间如图2变化时，图3中正确表示线圈中感应电动势E 变化的是（）A ．B ．C ．D ．12345 t /s E2E 0E 0-E 0 -2E 0 12345 t /s E2E 0 E 0-E 0 -2E 0 E 0E12345 t /s 2E 0-E 0 -2E 0 E 0E12345 t /s 2E 0 -E 0-2E 0B图1B t /sO图2桑水5、如图所示，竖直放置的螺线管与导线abcd 构成回路，导线所在区域内有一垂直纸面向里的变化的匀强磁场，螺线管下方水平桌面上有一导体圆环，导线abcd 所围区域内磁场的磁感强度按下列哪一图线所表示的方式随时间变化时，导体圆环将受到向上的磁场作用力（）6.粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行，现使线框以同样大小的速度沿四个不同方向平移出磁场，如图所示，则在移动过程中线框的一边a 、b 两点间电势差绝对值最大的是（）二、多项选择题：（每题4分，共计16分）7、如图所示，导线AB 可在平行导轨MN 上滑动，接触良好，轨道电阻不计电流计中有如图所示方向感应电流通过时，AB 的运动情况是：（） A ．向右加速运动； B.向右减速运动； C.向右匀速运动； D.向左减速运动。

鲁科版高中物理选修3-2第一章电磁感应单元检测含答案解析

B．既然磁铁可在近旁运动的导体中感应出电动势，那么稳恒电流也可在近旁运动的线圈中感应出电流
C．既然运动的磁铁可在近旁静止的线圈中感应出电流，那么静止的磁铁也可在近旁运动的导体中感应出电动势
D．既然运动的磁铁可在近旁的导体中感应出电动势，那么运动导线上的稳恒电流也可在近旁的线圈中感应出电流
3．扫描隧道显微镜（STM）可用来探测样品表面原子尺度上的形貌，为了有效隔离外界振动对STM的扰动，在圆底盘周边沿其径向对称地安装若干对紫铜薄板，并施加磁场来快速衰减其微小振动，如图所示，无扰动时，按下列四种方案对紫铜薄板施加恒磁场；出现扰动后，对于紫铜薄板上下及左右振动的衰减最有效的方案是
A． B．
C． D．
4．某部小说中描述一种窃听电话:窃贼将并排在一起的两根电话线分开,在其中一根电话线旁边铺设一条两端分别与耳机连接的导线,这条导线与电话线是绝缘的,如图所示.下列说法正确的是（）
A．不能窃听到电话,因为电话线中电流太小
B．不能窃听到电话,因为电话线与耳机没有接通
C．可以窃听到电话,因为电话中的电流是恒定电流,在耳机电路中引起感应电流
A． B．
C． D．
13．1831年8月法拉第把两个线圈绕在一个铁环上（如图所示），线圈A接直流电源，线圈B接电流表．他发现，当线圈A的电路接通或断开的瞬间，线圈B中产生瞬时电流．分析这个实验，下列说法中正确的是（）
A．此实验说明线圈B的感应电流是由线圈A的磁场变化引起的
B．开关S闭合瞬间，G中的电流方向是b→a
C．既然运动的磁铁可在近旁静止的线圈中感应出电流，那么静止的磁铁也可在近旁运动的导体中感应出电动势
D．既然运动的磁铁可在近旁的导体中感应出电动势，那么运动导线上的稳恒电流也可在近旁的线圈中感应出电流

人教版高中物理选修3-2 第四章电磁感应测试含答案及详细解析

绝密★启用前人教版高中物理选修3-2 第四章电磁感应测试本试卷分第Ⅰ卷和第Ⅱ卷两部分，共100分第Ⅰ卷一、单选题(共15小题,每小题4.0分,共60分)1.如图所示，在载流直导线近旁固定有两平行光滑导轨A、B，导轨与直导线平行且在同一水平面内，在导轨上有两可自由滑动的导体ab和cd.当载流直导线中的电流逐渐增强时，导体ab和cd的运动情况是()A．一起向左运动B．一起向右运动C．ab和cd相向运动，相互靠近D．ab和cd相背运动，相互远离2.如图所示，水平光滑的金属框架上左端连接一个电阻R，有一金属杆在外力F的作用下沿框架向右由静止开始做匀加速直线运动，匀强磁场方向竖直向下，轨道与金属杆的电阻不计并接触良好，则能反映外力F随时间t变化规律的图象是图中的()A．B．C．D．3.如图所示，两块水平放置的金属板距离为d，用导线、开关K与一个n匝的线圈连接，线圈置于方向竖直向上的均匀变化的磁场中．两板间放一台小压力传感器，压力传感器上表面绝缘，在其上表面静止放置一个质量为m、电量为＋q的小球．开关K闭合前传感器上有示数，开关K闭合后传感器上的示数变为原来的一半．则线圈中磁场的变化情况和磁通量变化率分别是()A．正在增强，＝B．正在增强，＝C．正在减弱，＝D．正在减弱，＝4.如图所示，在磁感应强度大小为B、方向竖直向上的匀强磁场中，有一质量为m、阻值为R的闭合矩形金属线框abcd用绝缘轻质细杆悬挂在O点，并可绕O点摆动．金属线框从右侧某一位置由静止开始释放，在摆动到左侧最高点的过程中，细杆和金属线框平面始终处于同一平面，且垂直纸面．则线框中感应电流的方向是()A．a→b→c→d→aB．d→c→b→a→dC．先是d→c→b→a→d，后是a→b→c→d→aD．先是a→b→c→d→a，后是d→c→b→a→d5.如图所示，A、B两闭合圆形导线环用相同规格的导线制成，它们的半径之比rA∶rB＝2∶1，在两导线环包围的空间内存在一正方形边界的匀强磁场区域，磁场方向垂直于两导线环的平面．当磁场的磁感应强度随时间均匀增大的过程中，流过两导线环的感应电流大小之比为()A．＝1B．＝2C．＝D．＝6.如图所示，固定的水平长直导线中通有电流I，矩形线框与导线在同一竖直平面内，且一边与导线平行．线框由静止释放，在下落过程中()A．穿过线框的磁通量保持不变B．线框中感应电流方向保持不变C．线框所受安掊力的合力为零D．线框的机械能不断增大7.如图所示，线圈平面与条形磁铁的轴线垂直，现将线圈沿轴线由A点平移到B点，穿过线圈磁通量的变化情况是()A．变大B．变小C．不变D．先变大，后变小8.如图所示，在光滑水平面上，有一个粗细均匀的单匝正方形闭合线框abcd.t＝0时刻，线框在水平外力的作用下，从静止开始向右做匀加速直线运动，bc边刚进入磁场的时刻为t1，ad边刚进入磁场的时刻为t2，设线框中产生的感应电流的大小为i，ad边两端电压大小为U，水平拉力大小为F，则下列i、U、F随运动时间t变化关系图象正确的是()A．B．C．D．9.如图所示，水平桌面上放有一个闭合铝环，在铝环轴线上方有一个条形磁铁．当条形磁铁沿轴线竖直向下迅速移动时，下列判断正确的是()A．铝环有收缩趋势，对桌面压力减小B．铝环有收缩趋势，对桌面压力增大C．铝环有扩张趋势，对桌面压力减小D．铝环有扩张趋势，对桌面压力增大10.如图所示，一矩形线框置于磁感应强度为B的匀强磁场中，线框平面与磁场方向平行，若线框的面积为S，则通过线框的磁通量为()A．BSB．C．D． 011.如图所示，矩形线框abcd放置在水平面内，磁场方向与水平方向成α角，已知sinα＝，回路面积为S，磁感应强度为B，则通过线框的磁通量为()A．BSB．BSC．BSD．BS12.如图所示，两条平行虚线之间存在匀强磁场，虚线间的距离为L，磁场方向垂直纸面向里，abcd 是位于纸面内的梯形线圈，ad与bc间的距离也为L，t＝0时刻bc边与磁场区域边界重合．现令线圈以恒定的速度v沿垂直于磁场区域边界的方向穿过磁场区域，取沿a—b—c—d—a方向为感应电流正方向，则在线圈穿越磁场区域的过程中，感应电流I随时间t变化的图线可能是()A．B．C．D．13.一矩形线框置于匀强磁场中，线框平面与磁场方向垂直．先保持线框的面积不变，将磁感应强度在1 s时间内均匀地增大到原来的两倍．接着保持增大后的磁感应强度不变，在1 s时间内，再将线框的面积均匀地减小到原来的一半．先后两个过程中，线框中感应电动势的比值为()A．B． 1C． 2D． 414.长直导线与矩形线框abcd处在同一平面中静止不动，如图甲所示．长直导线中通以大小和方向都随时间做周期性变化的电流，i－t图象如图乙所示．规定沿长直导线向上的电流为正方向．关于最初一个周期内矩形线框中感应电流的方向，下列说法正确的是()A．由顺时针方向变为逆时针方向B．由逆时针方向变为顺时针方向C．由顺时针方向变为逆时针方向，再变为顺时针方向D．由逆时针方向变为顺时针方向，再变为逆时针方向15.如图所示，边长为L的正方形线框旋转在光滑绝缘的水平面上，空间存在竖直向下的匀强磁场，MN和PQ为磁场边界，磁场宽度为L.开始时，线框的顶点d恰在磁场边界上，且对角线bc与磁场边界平行，现用外力使线框沿与磁场边界垂直的方向匀速运动，则在穿过磁场的过程中，线框中的电流I(以逆时针方向为正)和外力的功率P随时间变化正确的图象为()A．B．C．D．第Ⅱ卷二、计算题(共4小题,每小题10.0分,共40分)16.在拆装某种大型电磁设备的过程中，需将设备内部的处于匀强磁场中的线圈先闭合，然后再提升直至离开磁场，操作时通过手摇轮轴A和定滑轮O来提升线圈．假设该线圈可简化为水平长为L、上下宽度为d的矩形线圈，其匝数为n，总质量为M，总电阻为R，磁场的磁感应强度为B，如图所示．开始时线圈的上边缘与有界磁场的上边缘平齐．若转动手摇轮轴A，在时间t内把线圈从图示位置匀速向上拉出磁场．求此过程中，流过线圈中导线横截面的电荷量是多少．17.如图所示，有两根足够长、不计电阻、相距L的平行光滑金属导轨cd、ef与水平面成θ角固定放置，底端接一阻值为R的电阻，在轨道平面内有磁感应强度为B的匀强磁场，方向垂直轨道平面斜向上．现有一平行于ce、垂直于导轨、质量为m、电阻不计的金属杆ab，在沿轨道平面向上的恒定拉力F作用下，从底端ce由静止沿导轨向上运动，当ab杆速度达到稳定后，撤去拉力F，最后ab杆又沿轨道匀速回到ce端．已知ab杆向上和向下运动的最大速度相等．求：拉力F和杆ab最后回到ce端的速度v.18.如图所示，正方形闭合线圈边长为0.2 m、质量为0.1 kg、电阻为0.1 Ω，在倾角为30°的斜面上的砝码质量为0.4 kg，匀强磁场磁感应强度为0.5 T，不计一切摩擦，砝码沿斜面下滑线圈开始进入磁场时，它恰好做匀速运动．(g取10 m/s2)(1)求线圈匀速上升的速度大小；(2)在线圈匀速进入磁场的过程中，砝码对线圈做了多少功？(3)线圈进入磁场的过程中产生多少焦耳热？19.如图所示，在绝缘光滑水平面上，有一个边长为L的单匝正方形线框abcd，在外力的作用下以恒定的速率v向右运动进入磁感应强度为B的有界匀强磁场区域．线框被全部拉入磁场的过程中线框平面保持与磁场方向垂直，线框的ab边始终平行于磁场的边界．已知线框的四个边的电阻值相等，均为R.求：(1)在ab边刚进入磁场区域时，线框内的电流大小．(2)在ab边刚进入磁场区域时，ab边两端的电压．(3)在线框被拉入磁场的整个过程中，线框产生的热量．答案解析1.【答案】C【解析】由于ab和cd电流方向相反，所以两导体运动方向一定相反，排除A、B；当载流直导线中的电流逐渐增强时，穿过闭合回路的磁通量增大，根据楞次定律，感应电流总是阻碍穿过回路磁通量的变化，所以两导体相互靠近，减小面积，达到阻碍磁通量增加的目的，故选C.2.【答案】B【解析】金属杆受力如图所示，由牛顿第二定律得：F－＝ma；F＝ma＋·t，B正确．3.【答案】B【解析】开关闭合时，qE＋F＝mg，F＝mg，所以E＝，E＝＝.所以＝.小球带正电，知上极板带负电，根据楞次定律，磁场正在增强．故B正确，A、C、D错误．故选B.4.【答案】B【解析】金属线框从右侧某一位置由静止开始释放，在摆动到竖直位置的过程中，磁场自abcd的右侧面穿出，摆动过程中磁通量在减少，根据楞次定律得电流方向为d→c→b→a→d；金属线框由竖直位置摆动到左侧最高点的过程中，穿过线框的磁通量增加，根据楞次定律得出感应电流的方向为d→c→b→a→d.5.【答案】D【解析】A、B两导线环的半径不同，它们所包围的面积不同，但某一时刻穿过它们的磁通量均为穿过磁场所在区域面积上的磁通量，所以两导线环上的磁通量变化率是相等的，E＝＝S相同，得＝1，I＝，R＝ρ(S1为导线的横截面积)，l＝2πr，所以＝，代入数值得＝＝.6.【答案】B【解析】由通电直导线周围磁感线的分布规律可知，线框下落过程中穿过其中的磁感线越来越少，故磁通量在不断变小，故A错；下落时穿过线框的磁通量始终减小，由楞次定律可知感应电流的方向保持不变，故B正确；线框上下两边受到的安培力方向虽相反，但上边所处位置的磁感应强度始终大于下边所处位置的磁感应强度，故上边所受的安培力大于下边所受的安培力，其合力不为零，故C错；由能量守恒可知下落时一部分机械能会转化为线框通电发热产生的内能，故线框的机械能减少，D错．7.【答案】B【解析】磁极在A点时，磁极处磁场线最多，则穿过线圈的磁通量最大，当由A点平移到B点磁场线不断减少，则穿过线圈磁通量的变化情况是变小，则B正确．8.【答案】C【解析】由于线框进入磁场是做匀加速直线运动，故速度是逐渐增加的，所以进入磁场时产生的电动势也是逐渐增加的，由于线框的电阻不变，故线框中的电流也是逐渐增加的，选项A错误；当线框全部进入磁场后，由于穿过线框的磁通量不变，故线框中的电动势为0，所以线框里的电流为0，选项B错误；由于线框在进入磁场的过程中的电流是均匀增加的，故ad边两端电压也是均匀增加的，但当线框全部进入磁场后，ad间的电压相当于一个导体棒在磁场中切割磁感线而产生的感应电压，该电压随运动速度的增大而增大，且大于t2时刻时ad间的电压，选项C正确；而对线框的拉力，在线框进入磁场前，由于线框做加速运动，故需要一定的拉力，进入磁场后，线框中的感应电流是均匀增加的，会产生阻碍线框运动的均匀增大的安培力，故需要的拉力也是均匀增大的，即F＝ma＋，可见拉力F与速度v(或时间t)成线性关系，不是正比关系，其图象不过原点，选项D错误．9.【答案】B【解析】根据楞次定律可知：当条形磁铁沿轴线竖直向下迅速移动时，铝环内的磁通量增大，因此铝环做出的反应是面积有收缩的趋势，同时将远离磁铁，故增大了和桌面的挤压程度，从而使铝环对桌面压力增大，故B项正确．10.【答案】D【解析】因为线圈平面和磁场方向平行，所以没有磁感线穿过线圈，即通过线圈的磁通量为零，D 正确．11.【答案】B【解析】根据磁通量的定义可得通过线框的磁通量Φ＝BS sinα，代入解得Φ＝BS，所以B正确，A、C、D错误．12.【答案】B【解析】由于bc进入磁场时，根据右手定则判断出其感应电流的方向是沿adcba的方向，其方向为负方向，所以A、C错误；当逐渐向右移动时，切割磁感线的条数在增加，故感应电流在增大；当bc边穿出磁场区域时，线圈中的感应电流方向变为abcda，是正方向，故其图象在时间轴的上方，所以B正确，D错误．13.【答案】B【解析】设原磁感应强度是B，线框面积是S.第1 s内ΔΦ1＝2BS－BS＝BS，第2 s内ΔΦ2＝2B·－2B·S＝－BS.因为E＝n，所以两次电动势大小相等，B正确．14.【答案】D【解析】将一个周期分为四个阶段，对全过程的分析列表如下：看上表的最后一列，可知选项D正确．15.【答案】A【解析】由楞次定律可得开始时电流方向为正，线框匀速运动，电动势均匀变化，而回路电阻不变，所以电流在每个单调变化时间内呈线性变化．所以A正确，B错误；因为线框匀速运动，由能量守恒知，外力的功率与线框中电流的电功率大小相等，因回路电阻不变，而电流线性变化，所以功率是非线性变化的，所以C、D均错误．16.【答案】【解析】在匀速提升过程中线圈运动速度v＝，线圈中感应电动势E＝nBLv，产生的感应电流I＝，流过导线横截面的电荷量q＝I·t，联立得q＝.17.【答案】2mg sinθ【解析】当ab杆沿导轨上滑达到最大速度v时，其受力如图所示：由平衡条件可知：F－F安＝mg sinθ①又F安＝BIL②而I＝③联立①②③式得：F－－mg sinθ＝0④同理可得，ab杆沿导轨下滑达到最大速度时：mg sinθ－＝0⑤联立④⑤两式解得：F＝2mg sinθv＝.18.【答案】(1)10 m/s(2)0.4 J(3)0.2 J【解析】(1)设绳子的拉力为F，对砝码：F＝m1g sin 30°＝2 N对线圈：F＝m2g＋F安，F安＝代入数据得：v＝10 m/s.(2)W＝Fl＝2×0.2 J＝0.4 J.(3)由能量转化守恒定律得：Q＝W－m2gl＝0.4 J－0.1×10×0.2 J＝0.2 J.19.【答案】(1)(2)(3)【解析】(1)ab边切割磁感线产生的电动势为E＝BLv 所以通过线框的电流为I＝＝.(2)ab边两端电压为路端电压：Uab＝I·3R所以Uab＝(3)线框被拉入磁场的整个过程所用时间t＝，线框中电流产生的热量Q＝I2·4R·t＝.。

高中物理人教版选修3-2检测：第四章电磁感应4.5电磁感应现象的两类情况含答案解析

【最新】高中物理人教版选修3-2检测：第四章电磁感应4.5电磁感应现象的两类情况学校:___________姓名：___________班级：___________考号：___________一、单选题1．在如图所示的四种磁场情况中能产生恒定的感生电场的是()A．B．C．D．2．如图所示，导体AB在做切割磁感线运动时，将产生一个电动势，因而在电路中有电流通过，下列说法中正确的是A．因导体运动而产生的感应电动势称为感生电动势B．动生电动势的产生与洛仑兹力有关C．动生电动势的产生与电场力有关D．动生电动势和感生电动势产生的原因是一样的3．如图所示，一个带正电的粒子在垂直于匀强磁场的平面内做圆周运动，当磁感应强度均匀增大时，此粒子的动能将( )A．不变B．增大C．减少D．以上情况都有可能4．如图，均匀磁场中有一由半圆弧及其直径构成的导线框，半圆直径与磁场边缘重合；磁场方向垂直于半圆面（纸面）向里，磁感应强度大小为B0。

使该线框从静止开始绕过圆心O、垂直于半圆面的轴以角速度ω匀速转动半周，在线框中产生感应电流．现使线框保持图中所示位置，磁感应强度大小随时间线性变化。

为了产生与线框转动半周过程中同样大小的电流，磁感应强度随时间的变化率B t∆∆的大小应为（）A ．04B ωπ B ．02B ωπ C ．0B ωπ D ．02B ωπ5．在匀强磁场中，ab 、cd 两根导体棒沿两根导轨分别以速度v 1、v 2滑动，如图所示，下列情况中，能使电容器获得最多电荷量且左边极板带正电的是( )A ．v 1＝v 2，方向都向右B ．v 1＝v 2，方向都向左C ．v 1>v 2，v 1向右，v 2向左D ．v 1>v 2，v 1向左，v 2向右6．如图所示，用铝板制成U 形框，将一质量为m 的带电小球用绝缘细线悬挂在框中，使整体在匀强磁场中沿垂直磁场方向向左以速度v 匀速运动，悬线拉力为F T ，则( )A ．悬线竖直，F T ＝mgB ．悬线竖直，F T >mgC ．悬线竖直，F T <mgD ．无法确定F T 的大小和方向7．如图所示，MN 、PQ 为光滑金属导轨，磁场垂直于导轨平面，C 为电容器，导体棒ab 垂直跨接在导轨之间，原来ab 静止，C 不带电，现给导体棒ab 一初速度v 0，则导体棒( )A ．匀速运动B ．匀减速运动C．加速度减小的减速运动，最后静止D．加速度减小的减速运动，最后匀速运动二、多选题8．在平行于水平地面的有界匀强磁场上方有三个单匝线圈A、B、C，从静止开始同时释放，磁感线始终与线圈平面垂直，三个线圈都是由相同的金属材料制成的正方形，A 线圈有一个小缺口，B和C都闭合，但B的横截面积比C的大，如图所示，下列关于它们落地时间的判断，正确的是（）A．A、B、C同时落地B．A最早落地C．B在C之后落地D．B和C在A之后同时落地9．把一个矩形线圈从理想边界的匀强磁场中的匀速拉出来，如图所示，第一次为v1，第二次为v2，且v2＝2v1，求：两种情况下拉力做的功W1与W2之比；拉力的功率P1与P2之比；线圈中产生的焦耳热Q1与Q2之比()A．W1W2＝12B．Q1Q2＝21C．P1P2＝12D．P1P2＝1410．两根足够长的光滑导轨竖直放置，间距为L，底端接阻值为R的电阻．将质量为m 的金属棒悬挂在一个固定的轻弹簧下端，金属棒和导轨接触良好，导轨所在平面与磁感应强度为B的匀强磁场垂直，如图所示．除电阻R外其余电阻不计．现将金属棒从弹簧原长位置由静止释放，则A．释放瞬间金属棒的加速度等于重力加速度gB．金属棒向下运动时，流过电阻R的电流方向为a→bC．金属棒的速度为v时，所受的按培力大小为F=22 B L v RD．电阻R上产生的总热量等于金属棒重力势能的减少三、解答题11．如图所示，间距l＝0.3 m的平行金属导轨a1b1c1和a2b2c2分别固定在两个竖直面内，在水平面a1b1b2a2区域内和倾角θ＝37°的斜面c1b1b2c2区域内分别有磁感应强度B1＝0.4 T、方向竖直向上和B2＝1 T、方向垂直于斜面向上的匀强磁场．电阻R＝0.3 Ω、质量m1＝0.1 kg、长为l的相同导体杆K、S、Q分别放置在导轨上，S杆的两端固定在b1、b2点，K、Q杆可沿导轨无摩擦滑动且始终接触良好．一端系于K杆中点的轻绳平行于导轨绕过轻质定滑轮自然下垂，绳上穿有质量m2＝0.05 kg的小环．已知小环以a＝6 m/s2的加速度沿绳下滑，K杆保持静止，Q杆在垂直于杆且沿斜面向下的拉力F作用下匀速运动．不计导轨电阻和滑轮摩擦，绳不可伸长．取g＝10 m/s2，sin 37°＝0.6，cos 37°＝0.8．求：(1)小环所受摩擦力的大小．(2)Q杆所受拉力的瞬时功率．12．如图所示，边长为L的正方形金属线框，质量为m、电阻为R，用细线把它悬挂于一个有界的匀强磁场边缘，金属框的上半部处于磁场内，下半部处于磁场外，磁场随时间的变化规律为B=kt．已知细线所能承受的最大拉力为2mg，则从t=0开始，经多长时间细线会被拉断？13．如图所示，固定在匀强磁场中的水平导轨ab、cd的间距L1＝0.5 m，金属棒ad与导轨左端bc的距离L2＝0.8 m，整个闭合回路的电阻为R＝0.2Ω，匀强磁场的方向竖直向下穿过整个回路．ad棒通过细绳跨过定滑轮接一个质量为m＝0.04kg的物体，不计一切摩擦，现使磁感应强度从零开始以Bt∆∆＝0.2T/s的变化率均匀增大，求经过多长时间物体刚好能离开地面(g取10 m/s2)．参考答案1．C【详解】根据=，知磁场线性变化才会产生恒定的感生电场，选项C 对．2．B【解析】【详解】A.因导体运动而产生的感应电动势称为动生电动势,A 错误。

(完整版)高中物理选修3-2课后习题答案及解释

电磁感应和楞次定律1. 答案：CD详解：导体棒做匀速运动，磁通量的变化率是一个常数，产生稳恒电流，那么被线圈缠绕的磁铁将产生稳定的磁场，该磁场通过线圈 c 不会产生感应电流；做加速运动则可以；2．答案：C详解：参考点电荷的分析方法，S 磁单极子相当于负电荷，那么它通过超导回路，相当于向左的磁感线通过回路，右手定则判断，回路中会产生持续的adcba 向的感应电流；3．答案：A详解：滑片从 a 滑动到变阻器中点的过程，通过 A 线圈的电流从滑片流入，从固定接口流出，产生向右的磁场，而且滑动过程中，电阻变大，电流变小，所以磁场逐渐变小，所以此时 B 线圈要产生向右的磁场来阻止这通过 A 线圈的电流从滑片流入，从固定接口流出种变化，此时通过R 点电流由c流向d;从中点滑动到b的过程，通过A线圈的电流从固定接口流入，从滑片流出，产生向左的磁场，在滑动过程中，电阻变小，电流变大，所以磁场逐渐变大，所以此时B线圈要产生向右的磁场来阻止这种变化，通过R的电流仍从c流向d o4．答案：B详解：aob 是一个闭合回路，oa 逆时针运动，通过回路的磁通量会发生变化，为了阻止这种变化，ob 会随着oa 运动;5．答案：A详解：开关在 a 时，通过上方的磁感线指向右，开关断开，上方的磁场要消失，它要阻止这种变化，就要产生向右的磁场来弥补，这时通过R2的电流从c指向d;开关合到b上时，通过上方线圈的磁场方向向左，它要阻止这种变化，就要产生向右的磁场来抵消，这时通过R2的电流仍从c指向d;6．答案：AC详解：注意地理南北极与地磁南北极恰好相反，用右手定则判断即可。

电磁感应中的功与能1．答案:C、D详解：ab 下落过程中，要克服安培力做功，机械能不守恒，速度达到稳定之前其减少的重力势能转化为其增加的动能和电阻增加的内能，速度达到稳定后，动能不再变化，其重力势能的减少全部转化为电阻增加的内能。

选CD2．答案：A详解：E=BLvI=E/R=BLv/RF=BIL=B A2L A2v/R W=Fd=B A2L A2dv/R=B A2SLv/R, 选A3．答案:B、C详解：开始重力大于安培力，ab 做加速运动，随着速度的增大，安培力增大，当安培力等于重力时，加速度为零；当速度稳定时达到最大，重力的功率为重力乘以速度，也在此时达到最大，最终结果是安培力等于重力，安培力不为0，热损耗也不为0.选BC4. 答案：(1) 5m/s。

物理浙江专版人教版选修3-2章末过关检测(一) 电磁感应 Word版含解析

章末过关检测（一）电磁感应(时间：90分钟满分：100分)一、单项选择题(本题共8个小题，每小题4分，共32分。

每小题只有一个选项正确)1．下列现象中，属于电磁感应现象的是( )A ．小磁针在通电导线附近发生偏转B ．通电线圈在磁场中转动C ．因闭合线圈在磁场中运动而产生电流D ．磁铁吸引小磁针解析：选C 电磁感应是指“磁生电”的现象，而小磁针和通电线圈在磁场中转动，反映了磁场力的性质，所以A 、B 、D 不是电磁感应现象，C 是电磁感应现象。

2．在电磁感应现象中，下列说法正确的是( )A ．导体相对磁场运动，导体内一定产生感应电流B ．导体做切割磁感线运动，导体内一定会产生感应电流C ．闭合电路在磁场内做切割磁感线运动，导体内一定会产生感应电流D ．穿过闭合电路的磁通量发生变化，在电路中一定会产生感应电流解析：选D 产生感应电流的条件首先是“闭合电路”，A 、B 项中电路是否闭合不确定，故A 、B 项错误；其次当电路闭合时，只有一部分导体切割磁感线才产生感应电流，C 项错误；当闭合电路中磁通量发生变化时，电路中产生感应电流，D 项正确。

3．将闭合多匝线圈置于仅随时间变化的磁场中，线圈平面与磁场方向垂直，关于线圈中产生的感应电动势和感应电流，下列表述正确的是( )A ．感应电动势的大小与线圈的匝数无关B ．穿过线圈的磁通量越大，感应电动势越大C ．穿过线圈的磁通量变化越快，感应电动势越大D ．感应电流产生的磁场方向与原磁场方向始终相同解析：选C 线圈平面与磁场方向垂直，因此E ＝n ΔΦΔt，感应电动势的大小与线圈的匝数及磁通量的变化率有关，匝数越多，磁通量变化越快，感应电动势则越大。

若磁场的磁感应强度在减小，则感应电流的磁场方向与原磁场方向相同，若磁场的磁感应强度在增大，则感应电流的磁场方向与原磁场方向相反，综上所述，C 项正确。

4．如图所示的下列实验中，有感应电流产生的是( )解析：选D根据电流的磁效应，导线通电后其下方存在磁场，小磁针在磁场的作用下偏转，没有感应电流，故A错误；由法拉第电磁感应定律知，闭合圆环在无限大匀强磁场中加速平动，磁通量没有变化，所以没有产生感应电流，所以B错误；通电导线在磁场中受安培力的作用，所以不存在感应电流，故C错误；闭合回路中的金属杆切割磁感线运动，能够产生感应电流，故D正确。

新课标高中物理选修3-2课后习题答案

高中物理3.2课后习题答案第4章第1节划时代的发现1．奥斯特实验，电磁感应等．2．电路是闭合的．导体切割磁感线运动．第2节探究电磁感应的产生条件1．（1）不产生感应电流（2）不产生感应电流（3）产生感应电流2．答：由于弹簧线圈收缩时，面积减小，磁通量减小，所以产生感应电流．3．答：在线圈进入磁场的过程中，由于穿过线圈的磁通量增大，所以线圈中产生感应电流；在线圈离开磁场的过程中，由于穿过线圈的磁通量减小，所以线圈中产生感应电流；当个线圈都在磁场中时，由于穿过线圈的磁通量不变，所以线圈中不产生感应电流．4．答：当线圈远离导线移动时，由于线圈所在位置的磁感应强度不断减弱，所以穿过线圈的磁通量不断减小，线圈中产生感应电流．当导线中的电流逐渐增大或减小时，线圈所在位置的磁感应强度也逐渐增大或减小，穿过线圈的磁通量也随之逐渐增大或减小，所以线圈中产生感应电流．5．答：如果使铜环沿匀强磁场的方向移动，由于穿过铜环的磁通量不发生变化，所以，铜环中没有感应电流；如果使铜环在不均匀磁场中移动，由于穿过铜环的磁通量发生变化，所以，铜环中有感应电流．6．答：乙、丙、丁三种情况下，可以在线圈B 中观察到感应电流．因为甲所表示的电流是稳恒电流，那么，由这个电流产生的磁场就是不变的．穿过线圈B 的磁通量不变，不产生感应电7．流．乙、丙、丁三种情况所表示的电流是随时间变化的电流，那么，由这样的电流产生的磁场也是变化的，穿过线圈B 的磁通量变化，产生感应电流．8．为了使MN 中不产生感应电流，必须要求DENM 构成的闭合电路的磁通量不变，即2BS B l =，而()S l vt l =+，所以，从0t =开始，磁感应强度B 随时间t 的变化规律是0B l B l vt =+ 第3节楞次定律1．答：在条形磁铁移入线圈的过程中，有向左的磁感线穿过线圈，而且线圈的磁通量增大．根据楞次定律可知，线圈中感应电流磁场方向应该向右，再根据右手定则，判断出感应电流的方向，即从左侧看，感应电流沿顺时针方向．2．答：当闭合开关时，导线AB 中电流由左向右，它在上面的闭合线框中引起垂直于纸面向外的磁通量增加．根据楞次定律，闭合线框中产生感应电流的磁场，要阻碍它的增加，所以感应电流的磁场在闭合线框内的方向是垂直纸面向里，再根据右手定则可知感应电流的方向是由D 向C ．当断开开关时，垂直于纸面向外的磁通量减少．根据楞次定律，闭合线框中产生感应电流的磁场，要阻碍原磁场磁通量的减少，所以感应电流的磁场在闭合线框内的方向是垂直纸面内外，再根据右手定则可知感应电流的方向是由C向D．3．答：当导体AB向右移动时，线框ABCD中垂直于纸面向内的磁通量减少．根据楞次定律，它产生感应电流的磁场要阻碍磁通量减少，即感应电流的磁场与原磁场方向相同．垂直于纸面向内，所以感应电流的方向是A→B→C→D．此时，线框ABFE中垂直纸面向内的磁通量增加，根据楞次定律，它产生的磁场要阻碍磁通量的增加，即感应电流的磁场与原磁场方向相反，垂直于纸面向外．所以，感应电流的方向是A→B→F→E．所以，我们用这两个线框中的任意一个都可以判定导体AB中感应电流的方向．说明：此题对导体AB中的电流方向的判定也可用右手定则来确定．4．答：由于线圈在条形磁铁的N极附近，所以可以认为从A 到B的过程中，线圈中向上的磁通量减小，根据楞次定律，线圈中产生的感应电流的磁场要阻碍磁通量的减少，即感应电流的磁场与原磁场方向相同，再根据右手螺旋定则可知感应电流的方向，从上向下看为逆时针方向．从B到C的过程中，线圈中向下的磁通量增加，根据楞次定律，线圈中产生的感应电流的磁场要阻碍磁通量的增加，即感应电流的磁场与原磁场方向相反，再根据右手螺旋定则可知感应电流的方向，从上向下看为逆时针方向．5．答：（1）有感应电流（2）没有感应电流；（3）有感应电流；（4）当合上开关S 的一瞬间，线圈P 的左端为N 极；当打开开关S 的上瞬间，线圈P 的右端为N 极．6．答：用磁铁的任一极（如N 极）接近A 球时，穿过A 环中的磁通量增加，根据楞次定律，A 环中将产生感应电流，阻碍磁铁与A 环接近，A 环将远离磁铁；同理，当磁铁远离发A 球时，A 球中产生感应电流的方向将阻碍A 环与磁铁远离，A 环将靠近磁铁．由于B 环是断开的，无论磁极移近或远离B 环，都不会在B 环中形成感应电流，所以B 环将不移动．7．答：（1）如图所示．圆盘中任意一根半径CD 都在切割磁感线，这半径可以看成一个电源，根据右手定则可以判断，D 点的电势比C 点高，也就是说，圆盘边缘上的电势比圆心电势高，（2）根据右手定则判断，D 点电势比C 点高，所以流过电阻R 的电流方向自下向上．说明：本题可拓展为求CD 间的感应电动势．设半径为r ，转盘匀速转动的角速度ω，匀强磁场的磁感应强度为B ，求圆盘转动时的感应电动势的大小．具体答案是212E Br ω=．第4节法拉第电磁感应定律1．正确的是D ．2．解：根据法拉第电磁感应定律，线圈中感应电动势为0.090.021000V 175V 0.4E n t -∆Φ==⨯=∆；根据闭合电路欧姆定律可得，通过电热器的电流为175A=0.175A 99010E I R r ==++3．解：根据导线切割磁感线产生感应电动势的公式E Blv =得：缆绳中的感应电动势54334.6102.05107.610V=7.210V E -=⨯⨯⨯⨯⨯⨯ 4．答：可以．声音使纸盒振动，线圈切割磁感线，产生感应电流．5．答：因为线圈绕OO '轴转动时，线圈长2L 的边切割磁感线的速度变化，感应电动势因而变化．根据公式sin E Blv θ=和v r ω=有12sin E BL L ωθ=．因为12S L L =，90θ=︒，所以，E BS ω=． 6．答：（1）根据法拉第电磁感应定律，线圈中感应电动势2B E n n R t t π∆Φ∆==∆∆，所以，22441AB E E ==．（2）根据闭合电路欧姆定律，可得通过线圈的电流2122S E B B I n R n R R tR t Sππρρ∆∆===∆∆，所以，221A A B B I R I R ===． 7．答：管中有导电液体流过时，相当于一段长为d 的导体在切割磁感线，产生的感应电动势E Bdv =．液体的流量()22d Q v π=，即液体的流量与电动势E 的关系为4d Q E B π=．第5节电磁感应定律的应用1．解：根据导线切割磁感线产生感应电动势的公式E Blv =，该机两翼尖间的电势差为54.71012.70.7340V=0.142V E -=⨯⨯⨯⨯，根据右手定则可知，从驾驶员角度来说，左侧机翼电势高。

人教版高中物理选修3-2第四章电磁感应质量检查答案

蚌埠五中物理(选修3—2)第四章电磁感应质量检查答案
一、选择题：
题号 1 2 3 4 5 6 7 8 9 10 答案
C
D
D
C
B
A
BCD
B
D
AC
二．填空题：
11、解析：⑴感应电流的大小和方向均不发生改变。

因为金属棒滑到圆弧任意位置时，回路中磁通量的变化率相同。

⑵0—t 0时间内，设回路中感应电动势大小为E 0，感应电流为I ，感应电流产生的焦耳热为Q ，由法拉第电磁感应定律：2000
B E L t t φ
∆=
=∆ 根据闭合电路的欧姆定律：0E I R
=
由焦耳定律有：422
0L B Q I Rt t R
==
解得：4200L B Q t R = 答案：420
0L B Q t R
=
12、解析：炮弹的加速度为：F IwB
a m m
=
= 炮弹做匀加速运动，有：2
2v aL =
解得：2
50.610 A 2mv I BwL
=
=⨯ 答案：50.610 A ⨯ 三．计算与简答：
13、解：⑴设ab 上产生的感应电动势为E ，回路中电流为I ，ab 运动距离s 所用的时间为
t ，则有：E ＝BLv 4E I R = s
t t
= Q ＝I 2(4R )t 由上述方程得：224QR v B l s
=
⑵设电容器两极板间的电势差为U ，则有：U ＝IR 电容器所带电荷量为：q ＝CU 解得：CQR
q Bls
=
14、解：⑴线框MN 边刚进入磁场时有：。

人教版高中物理选修3-2第四章《电磁感应》单元检测题含答案解析

人教版高中物理选修3-2第四章《电磁感应》单元检测题学校:___________姓名：___________班级：___________考号：___________一、单选题1．关于电磁感应现象，下列说法中正确的是( )A ．电磁感应现象最先是由奥斯特通过实验发现的B ．电磁感应现象说明了在自然界中电一定能产生磁C ．电磁感应现象是由于线圈受磁场力的作用而产生的D ．电磁感应现象是指闭合回路满足一定的条件产生感应电流的现象2．如图所示，金属杆ab 静止放在水平固定的“U”形金属框上，整个装置处于竖直向上的磁场中，当磁感应强度均匀增大时，金属杆ab 总保持静止．则( )A ．杆中感应电流方向从b 到aB ．杆中感应电流大小保持不变C ．金属杆所受安培力大小保持不变D ．金属杆所受安培力水平向右3．如图所示，L 是电阻不计的自感线圈，C 是电容器，E 为电源，在开关S 闭合和断开时，关于电容器的带电情况，下列说法正确的是（）A ．S 闭合瞬间，A 板带正电，B 板带负电B ．S 保持闭合，A 板带正电，B 板带负电C ．S 断开瞬间，A 板带正电，B 板带负电D ．由于线圈L 的电阻不计，电容器被短路，上述三种情况下电容器均不带电 4．如图所示，粗细均匀的、电阻为r 的金属圆环放在如图所示的匀强磁场中，磁感应强度为B ，圆环直径为l ；长为l 、电阻为2r 的金属棒ab 放在圆环上，以速度v 0向左运动，当棒ab 运动到图示虚线位置时，金属棒两端的电势差为( )A ．0B ．Blv 0C ．02BlvD ．03Blv 5．如图所示，一矩形线框，从abcd 位置移动到a ′b ′c ′d ′位置的过程中，关于穿过线框的磁通量情况，下列叙述正确的是(线框平行于纸面移动)( )A ．一直增加B ．一直减少C ．先增加后减少D ．先增加，再减少直到零，然后再增加，然后再减少6．磁铁在线圈中心上方开始运动时，线圈中产生如图方向的感应电流，则磁铁（）A ．向上运动B ．向下运动C ．向左运动D ．向右运动 7．如图所示，空间分布着宽为L ，方向垂直于纸面向里的匀强磁场．一金属线框从磁场左边界匀速向右通过磁场区域．规定逆时针方向为电流的正方向，则感应电流随位移变化的关系图象(i －x )正确的是：( )A ．B ．C ．D ． 8．如图所示的电路中，P 、Q 为两相同的灯泡，L 的电阻不计，则下列说法正确的是( )A．S断开瞬间，P立即熄灭，Q过一会儿才熄灭B．S接通瞬间，P、Q同时达到正常发光C．S断开瞬间，通过P的电流从右向左D．S断开瞬间，通过Q的电流与原来方向相反9．如图所示，在一水平光滑绝缘塑料板上有一环形凹槽，有一带正电小球质量为m、电荷量为q，在槽内沿顺时针做匀速圆周运动，现加一竖直向上的均匀变化的匀强磁场，且B逐渐增加，则( )A．小球速度变大B．小球速度变小C．小球速度不变D．以上三种情况都有可能10．穿过某线圈的磁通量随时间变化的关系如图所示，在下列几段时间内，线圈中感应电动势最小的是( )A．0～2 sB．2 s～4 sC．4 s～5 sD．5 s～10 s11．如图所示，两个相互绝缘的闭合圆形线圈P、Q放在同一水平面内．当线圈P中通有不断增大的顺时针方向的电流时，下列说法中正确的是()A．线圈Q内有顺时针方向的电流且有收缩的趋势B．线圈Q内有顺时针方向的电流且有扩张的趋势C．线圈Q内有逆时针方向的电流且有收缩的趋势D．线圈Q内有逆时针方向的电流且有扩张的趋势12．如图所示，闭合线圈正上方附近有一竖直放置的条形磁铁，磁铁的N极朝下但未插入线圈内部．在磁铁向上运动远离线圈的过程中（）A．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互吸引B．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互排斥C．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互吸引D．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互排斥13．一个足够长的竖直放置的磁铁结构如图所示．在图甲中磁铁的两个磁极分别为同心的圆和圆环．在两极之间的缝隙中，存在辐射状的磁场，磁场方向水平向外，某点的磁感应强度大小与该点到磁极中心轴的距离成反比．用横截面积一定的细金属丝制成的圆形单匝线圈，从某高度被无初速释放，在磁极缝隙间下落的过程中，线圈平面始终水平且保持与磁极共轴．线圈被释放后( )A．线圈中没有感应电流，线圈做自由落体运动B．在图甲俯视图中，线圈中感应电流沿逆时针方向C．线圈有最大速度，线圈半径越大，最大速度越小D．线圈有最大速度，线圈半径越大，最大速度越大14．如图所示，一磁铁用细线悬挂，一个很长的铜管固定在磁铁的正下方，开始时磁铁上端与铜管上端相平．烧断细线，磁铁落入铜管的过程中，下列说法正确的是( )①磁铁下落的加速度先增大，后减小；②磁铁下落的加速度恒定；③磁铁下落的加速度一直减小直到为零；④磁铁下落的速度先增大后减小；⑤磁铁下落的速度逐渐增大，最后匀速运动．A．只有②正确B．只有①④正确C．只有①⑤正确D．只有③⑤正确二、多选题15．关于电荷量、电场强度、磁感应强度、磁通量的单位，下列说法错误的是( ) A．牛顿/库仑是电荷量的单位B．特斯拉是磁感应强度的单位C．磁通量的单位是韦伯D．法拉是电荷量的单位16．如图所示，空间存在一有边界的条形匀强磁场区域，磁场方向与竖直平面(纸面)垂直，磁场边界的间距为L.一个质量为m、边长也为L的正方形导线框沿竖直方向运动，线框所在平面始终与磁场方向垂直，且线框上、下边始终与磁场的边界平行．t＝0时刻导线框的上边恰好与磁场的下边界重合(图中位置Ⅰ)，导线框的速度为v0.经历一段时间后，当导线框的下边恰好与磁场的上边界重合时(图中位置Ⅱ)，导线框的速度刚好为零．此后，导线框下落，经过一段时间回到初始位置Ⅰ(不计空气阻力)，则( )A．上升过程中合力做的功与下降过程中合力做的功相等B．上升过程中线框产生的热量比下降过程中线框产生的热量多C．上升过程中，导线框的加速度逐渐减小D．上升过程克服重力做功的平均功率小于下降过程重力的平均功率17．如图所示，闭合螺线管固定在置于光滑水平面上的小车上，现将一条形磁铁从左向右插入螺线管中．则( )A．车将向右运动B．使条形磁铁向右插入时外力所做的功全部由螺线管转变为电能，最终转化为螺线管的内能C．条形磁铁会受到向左的力D．车会受到向左的力18．如图所示，在方向竖直向下、磁感应强度为B的匀强磁场中，沿水平面固定一个V 字型金属框架CAD，已知∠A＝θ，导体棒EF在框架上从A点开始在拉力F作用下，沿垂直EF方向以速度v匀速向右平移，使导体棒和框架始终构成等腰三角形回路．已知框架和导体棒的材料和横截面积均相同，其单位长度的电阻均为R，框架和导体棒均足够长，导体棒运动中始终与磁场方向垂直，且与框架接触良好．关于回路中的电流I、拉力F和电路消耗的电功率P与水平移动的距离x变化规律的图象中正确的是( )A．B．C．D．19．如图所示，一端接有定值电阻的平行金属轨道固定在水平面内，通有恒定电流的长直绝缘导线垂直并紧靠轨道固定，导体棒与轨道垂直且接触良好．在向右匀速通过M、N两区的过程中，导体棒所受安培力分别用F M、F N表示．不计轨道电阻．以下叙述正确的是A ．M F 向右B ．N F 向左C ．M F 逐渐增大D ．N F 逐渐减小 20．如图，闭合小金属环从高h 的光滑曲面上端无初速滚下，又沿曲面的另一侧上升，水平方向的磁场与光滑曲面垂直，则( )A ．若是匀强磁场，环在左侧滚上的高度小于hB ．若是匀强磁场，环在左侧滚上的高度等于hC ．若是非匀强磁场，环在左侧滚上的高度小于hD ．若是非匀强磁场，环在左侧滚上的高度等于h21．在如图所示的情况下，闭合矩形线圈中能产生感应电流的是________ . A ．B ．C ．D ．E.F.三、填空题22．如图所示，当航天飞机在环绕地球的轨道上飞行时，从中释放一颗卫星，卫星与航天飞机保持相对静止，两者用导电缆绳相连，这种卫星称为绳系卫星，利用它可以进行多种科学实验．现有一颗绳系卫星在地球赤道上空由东往西方向运行．卫星位于航天飞机正上方，它与航天飞机间的距离约20km，卫星所在位置的地磁场沿水平方向由南往北约5×10-5T．如果航天飞机和卫星的运行速度约8km/s，则缆绳中的感应电动势大小为V，端电势高（填“A”或“B”）．23．一个200匝、面积为20 cm2的线圈，放在磁场中，磁场的方向与线圈平面成30°角，若磁感应强度在0.05 s内由0.1T增加到0.5T；在此过程中穿过线圈的磁通量的变化量是________Wb；磁通量的平均变化率是________Wb/s；线圈中的感应电动势的大小是________V24．如下图所示，在水平虚线上方有磁感应强度为2B、方向水平向右的匀强磁场，下方有磁感应强度为B、方向水平向左的匀强磁场．边长为l的正方形线圈放置在两个磁场中，线圈平面与水平虚线成α角，线圈分处在两个磁场中的面积相等，则穿过线圈上方的磁通量的大小为_______，穿过线圈下方的磁通量的大小为_______，穿过线圈平面的磁通量的大小为______．25．半径为r、电阻为R的n匝圆形线圈在边长为l的正方形abcd外，匀强磁场充满并垂直穿过该正方形区域，如下图甲所示．当磁场随时间的变化规律如图乙所示时，则穿过圆形线圈磁通量的变化率为________，t0时刻线圈产生的感应电流为________．四、实验题26．如图所示是“研究电磁感应现象”的实验装置．（1）将图中所缺导线补接完整_______________．（2）如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合上电键后，将原线圈迅速插入副线圈时，电流计指针_______（填“右偏”、“左偏”或“不偏转”）；原线圈插入副线圈后，将滑动变阻器滑片迅速向左移动时，电流计指针_______（填“右偏”、“左偏”或“不偏转”）．27．在研究电磁感应现象的实验中所用的器材如图所示。

2019-2020年人教版高中物理选修3-2 第四章电磁感应经典习题检测(含解析)

第四章：电磁感应经典习题检测(90分钟100分)一、选择题(共12小题，每小题5分，共60分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有的小题有多个选项符合题目要求，全部选对的得5分，选不全的得2分，有选错或不答的得0分)1．磁铁在线圈中心上方开始运动时，线圈中产生如图方向的感应电流，则磁铁()A．向上运动B．向下运动C．向左运动D．向右运动2．[多选]两根互相平行的金属导轨水平放置于如图所示的匀强磁场中，在导轨上导体棒ab和cd可以自由滑动。

当ab在外力F作用下向右运动时，下列说法正确的是()A．cd内有电流通过，方向是d→cB．cd向左运动C．磁场对cd作用力向左D．磁场对ab作用力向左3．如图，一圆形金属环与两固定的平行长直导线在同一竖直平面内，环的圆心与两导线距离相等，环的直径小于两导线间距。

两导线中通有大小相等、方向向下的恒定电流。

若()A．金属环向上运动，则环上的感应电流方向为顺时针方向B．金属环向下运动，则环上的感应电流方向为顺时针方向C．金属环向左侧直导线靠近，则环上的感应电流方向为逆时针方向D．金属环向右侧直导线靠近，则环上的感应电流方向为逆时针方向4.如图所示，把一阻值为R、边长为L的正方形金属线框，从磁感应强度为B的匀强磁场中，以速度v向右匀速拉出磁场。

在此过程中线框中产生了电流，此电流()A．方向与图示箭头方向相同，大小为BL vRB．方向与图示箭头方向相同，大小为2BL vRC．方向与图示箭头方向相反，大小为BL vRD．方向与图示箭头方向相反，大小为2BL vR5.如图所示，平行导轨间的距离为d，一端跨接一个电阻R，匀强磁场的磁感应强度为B，方向垂直于平行金属导轨所在的平面。

一根足够长的金属棒与导轨成θ角放置。

金属棒与导轨的电阻不计，当金属棒沿垂直于棒的方向滑行时，通过电阻R的电流为()A.Bd vR B.Bd v sin θRC.Bd v cos θR D.Bd vR sin θ6.如图所示，导线OA长为l，在方向竖直向上，磁感应强度为B的匀强磁场中以角速度ω沿图中所示方向绕通过悬点O的竖直轴旋转，导线OA与竖直方向的夹角为θ。

高中物理选修3-2课后习题及测评试卷答案解析

第四章电磁感应1划时代的发现2探究感应电流的产生条件A组1.如图所示,一个矩形线圈与两条通有相同大小电流的平行直导线处于同一平面,并且处在两导线的中央,则()A.两导线电流同向时,穿过线圈的磁通量为零B.两导线电流反向时,穿过线圈的磁通量为零C.两导线电流同向或反向,穿过线圈的磁通量都相等D.两导线电流产生的磁场是不均匀的,不能判定穿过线圈的磁通量是否为零解析:根据安培定则,两导线电流同向时,它们在线圈处产生的磁场反向,穿过线圈的磁通量为零;两导线电流反向时,它们在线圈处产生的磁场同向,穿过线圈的磁通量不为零,故选项A正确。

答案:A2.如图所示,条形磁铁正上方放置一矩形线框,线框平面水平且与条形磁铁平行。

则线框由N极端匀速平移到S极端的过程中,线框中的感应电流的情况是()A.线框中始终无感应电流B.线框中始终有感应电流C.线框中开始有感应电流,当线框运动到磁铁中部时无感应电流,过中部后又有感应电流D.线框中开始无感应电流,当线框运动到磁铁中部时有感应电流,过中部后又无感应电流解析:先画出条形磁铁的磁场分布情况,然后分析线圈在平移过程中,穿过线框的磁通量的变化情况,可知,穿过线圈的磁通量始终在变化,故B正确。

答案:B3.如图所示,矩形线框在磁场内做的各种运动中,能够产生感应电流的是()解析:产生感应电流的条件是穿过线圈的磁通量发生变化,选项B符合要求。

答案:B4.如图所示,竖直放置的长直导线通以图示方向的电流,有一矩形金属线框abcd与导线处在同一平面内,下列情况下,矩形线框中不会产生感应电流的是()A.导线中电流变大B.线框向右平动C.线框向下平动D.线框以ab边为轴转动解析:导线中电流变大,则周围的磁感应强度增强,线框中磁通量增大,可以产生感应电流;线框向右平动时,线框中的磁感应强度减小,磁通量减小,可以产生感应电流;线框向下平动时,线框中的磁感应强度不变,磁通量不变,不会产生感应电流;线框以ad边为轴转动时,线框中的磁通量发生变化,会产生感应电流,故选项A、B、D不合题意,选项C符合题意。

人教版高二选修3-2第四章电磁感应单元测试含答案解析

人教版高二选修3-2第四章电磁感应单元测试学校:___________姓名：___________班级：___________考号：___________一、单选题1．物理学的基本原理在生产生活中有着广泛应用.下面列举的四种器件中，在工作时利用了电磁感应现象的是（）A．回旋加速器B．电饭锅C．电热壶D．电磁炉2．下列几种说法中正确的是（）A．线圈中的磁通量变化越大，线圈中产生的感应电动势一定越大B．穿过线圈的磁通量越大，线圈中的感应电动势越大C．线圈放在磁场越强的位置，线圈中的感应电动势越大D．线圈中的磁通量变化越快，线圈中产生的感应电动势越大3．如图所示，电源的电动势为E，内阻为r不可忽略．A、B是两个相同的小灯泡，L 是一个自感系数较大的线圈．关于这个电路的说法中正确的是A．闭合开关，A灯立刻亮，而后逐渐变暗，最后亮度稳定B．闭合开关，B灯立刻亮，而后逐渐变暗，最后亮度稳定C．开关由闭合至断开，在断开瞬间，A灯闪亮一下再熄灭D．开关由闭合至断开，在断开瞬间，电流自左向右通过A灯4．竖直放置的条形磁铁中央，有一闭合金属弹性圆环，条形磁铁中心线与弹性环轴线重合，现将弹性圆环均匀向外扩大，下列说法中正确的是（）A．穿过弹性圆环的磁通量增大B．从上往下看，弹性圆环中有顺时针方向的感应电流C．弹性圆环中无感应电流D．弹性圆环受到的安培力方向沿半径向外5．如图所示质量为m、高为h的矩形导线框在竖直面内下落，其上、下两边始终保持水平，途中恰好匀速穿过—个高也为h的有界匀强磁场区域，重力加速度为g，则线框在穿过该磁场区域的过程中产生的内能（）A．等于mghB．等于2mghC．大于mhg而小于2mghD．大于2mgh6．一环形线圈放在匀强磁场中，设第1 s内磁感线垂直线圈平面(即垂直于纸面)向里,如图甲所示．若磁感应强度B随时间t变化的关系如图乙所示，那么第3 s内线圈中感应电流的大小与其各处所受安培力的方向是（）A．大小恒定，沿顺时针方向与圆相切B．大小恒定，沿着圆半径指向圆心C．逐渐增加，沿着圆半径离开圆心D．逐渐增加，沿逆时针方向与圆相切二、多选题7．两块水平放置的金属板间的距离为d，用导线与一个n匝线圈相连，线圈电阻为r，线圈中有竖直方向的磁场，电阻R与金属板连接，如图所示，两板间有一个质量为m、电荷量＋q 的油滴恰好处于静止，则线圈中的磁感应强度B 的变化情况和磁通量的变化率分别是( )A ．磁感应强度B 竖直向上且正在增强，dmg t nq∆Φ=∆ B ．磁感应强度B 竖直向下且正在减弱，dmg t nq∆Φ=∆ C ．磁感应强度B 竖直向上且正在减弱， ()dmg R r t nqR∆Φ=+∆ D ．磁感应强度B 竖直向下且正在增强，()dmg R r t nqR ∆Φ=+∆ 8．—般的短跑跑道两侧设有跟踪仪，其原理如图所示.水平面上两根足够长的金属导轨平行固定放置，间距L=0.5m ，导轨一端通过导线与阻值R=0.5Ω的电阻连接；导轨上放一质量m=0.5kg 的金属杆，金属杆与导轨的电阻忽略不计；匀强磁场方向竖直向下.将与导轨平行的拉力F 作用在金属杆上，使杆以速度v 匀速运动.当改变拉力F 的大小时，对应的速度v 也会变化，从而使跟踪仪始终与运动员保持速度一致.已知v 和F 的关系如图所示，重力加速度g 取10m/s 2，则（）A ．金属杆受到的拉力与速度成正比B ．该磁场的磁感应强度为1TC ．图线在横轴上的截距表示金属杆与导轨间的阻力大小D ．导轨与金属杆之间的动摩擦因数为0.49．如图所示，固定位置在同一水平面内的两根平行长直金属导轨的间距为d ，其右端接有阻值为R 的电阻，整个装置处在竖直向上磁感应强度大小为B 的匀强磁场中．一质量为m （质量分布均匀）的导体杆ab 垂直于导轨放置，且与两导轨保持良好接触，杆与导轨之间的动摩擦因数为μ．现杆在水平向左、垂直于杆的恒力F 作用下从静止开始沿导轨运动距离l 时，速度恰好达到最大（运动过程中杆始终与导轨保持垂直）．设杆接入电路的电阻为r ，导轨电阻不计，重力加速度大小为g ．则此过程A ．杆的速度最大值为22()F mg R B dμ- B ．流过电阻R 的电量为Bdl R r + C ．恒力F 做的功与摩擦力做的功之和等于杆动能的变化量D ．恒力F 做的功与安培力做的功之和大于杆动能的变化量10．如图所示，在水平桌面上放置两条相距L 的平行且无限长的粗糙金属导轨ab 和cd ，阻值为R 的电阻与导轨的a 、c 端相连，其余电路电阻不计，金属滑杆MN 垂直于导轨并可在导轨上滑动.整个装置放于匀强磁场中，磁场方向竖直向上，磁感应强度的大小为滑杆的中点系一不可伸长的轻绳，绳绕过固定在桌边的光滑轻滑轮后，与一质量为m 的物块相连，绳处于拉直状态.现若由静止开始释放物块，用I 表示稳定后回路中的感应电流，g 表示重力加速度，设滑杆在运动中所受摩擦力恒为f ，则在物块下落过程中（）A ．物块的最终速度为为(mg−f )R BLB ．物块的最终速度为为I 2R mg−fC ．稳定后物块重力的功率为I 2RD ．物块重力的最大功率为mg (mg−f )R B 2L 2三、实验题11．图为“研究电磁感应现象”的实验装置，部分导线已连接.（1）用笔画线代替导线将图中未完成的电路连接好___________ .（2）如果在闭合开关时发现灵敏电流计的指针向右偏了一下，那么闭合开关后，将小线圈迅速插入大线圈的过程中，电流计的指针将向__________偏；小线圈插入大线圈后，将滑动变阻器的滑片迅速向右移动时，电流计的指针将向__________偏.（均选填“左”或“右”）12．在“研究电磁感应现象”的实验中，实验装置如图所示.线圈C与灵敏电流表构成闭合电路.电源、开关、带有铁芯的线圈A、滑动变阻器构成另一个独立电路.表格中的第3行已经列出了实验操作以及与此操作对应的电流表指针的偏转方向，请以此为参考，把表格填写完整.________ ,_______ , ___________ .四、解答题13．如图所示，光滑的U形金属导轨NMM’N’水平地固定在磁感应强度为B的竖直向上的匀强磁场中.两平行导轨的间距为L，导轨长度足够长，M'、M之间接有一个阻值为R的电阻，导轨电阻不计.一根质量为m、电阻也为R的金属棒ab恰能放在导轨之上，并与导轨接触良好.给棒施加一个水平向右的瞬间作用力，棒就沿导轨以初速度v0开始向右滑行，则：（1）开始运动时，棒中的瞬时电流i和棒两端的瞬时电压u分别为多大？（2）在棒的速度由v0减小到v0的过程中，棒中产生的热量Q是多少？1014．在如图所示的电路中，螺线管上线圈的匝数n=1500匝，横截面积S =20cm 2.螺线管上线圈的电阻r=1.0Ω，定值电阻R 1=4.0Ω、R 2=5.0Ω，电容器的电容C=30μF.在一段时间内，螺线管中磁场的磁感应强度B 按如图所示的规律变化.（1）求螺线管中产生的感应电动势.（2）闭合开关S ，电路中的电流稳定后，求电阻R 2的电功率.（3）开关S 断开后，求流经电阻R 2的电荷量.15．如图所示，足够长的光滑金属导轨ab 、cd 固定在竖直平面内，导轨间距为L ，b 、c两点间接一阻值为R 的电阻，ef 是一水平放置的导体杆，其质董为m ，有效电阻值为R ，杆与ab 、cd 保持良好接触.整个装置放在磁感应强度大小为B 的匀强磁场中，磁场方向与导轨平面垂直.现用一竖直向上的力拉导体杆，使导体杆由静止开始做加速度为2g 的匀加速运动，上升了h 高度，这一过程中b 、c 间电阻R 产生的焦耳热为Q.重力加速度为g ，不计导轨电阻及感应电流间的相互作用.求：（1）导体杆上升h 高度过程中通过杆的电荷量；（2）导体杆上升到h 高度时所受拉力F 的大小；（3）导体杆上升h 高度过程中拉力做的功.16．如图所示，两根平行金属导轨固定在同一水平面内，间距为l ，导轨左端连接一个电阻.一根质量为m 、电阻为r 的金属杆ab 垂直放置在导轨上并与导轨接触良好.在杆ab 的右方与杆ab 的距离为d 处右侧有一个匀强磁场，磁场方向垂直于导轨平面向下，磁感应强度为B ．现对杆ab 施加一个大小为F 、方向平行于导轨的恒力，使杆ab 由静止开始运动，已知杆ab 进入磁场区域时的速度为v ，之后在磁场区域内恰好做匀速运动.不计导轨的电阻，假定导轨与杆ab 之间存在恒定的阻力.求：（1）导轨对杆ab的阻力大小f；（2）杆ab中通过的电流I的大小及方向；（3）导轨左端所接电阻的阻值R.参考答案1．D【解析】【详解】电磁炉利用电磁感应现象产生感应电流，从而产生焦耳热，D 正确；A 是利用带电粒子在磁场中的偏转，B 、C 是利用电流的热效应，A 、B 、C 错误.故选D2．D【详解】根据E N t∆Φ=∆ 线圈中的磁通量变化越快，线圈中产生的感应电动势一定越大；磁通量越大、或者磁通量变化大，或者线圈放在磁场越强的位置不动，感应电动势都不一定大，选项ABC 错误，D 正确；故选D 。

(强烈推荐)高中物理选修3-2电磁感应章末测试题精选(含答案)(可编辑修改word版)

页眉内容1、（2012 上海浦东期末）一足够长的铜管竖直放置，将一截面与铜管的内截面相同，质量为m 的永久磁铁块由管上端放入管内，不考虑磁铁与铜管间的摩擦，磁铁的运动速度（）(A)越来越大．(B)逐渐增大到一定值后保持不变．(C)逐渐增大到一定值时又开始减小，到一定值后保持不变．(D)逐渐增大到一定值时又开始减小到一定值，之后在一定区间变动．2、2012 年3 月陕西宝鸡第二次质检）如图所示，一电子以初速度 v 沿与金属板平行方向飞人 MN 极板间，突然发现电子向 M 板偏转，若不考虑磁场对电子运动方向的影响，则产生这一现象的原因可能是A.开关 S 闭合瞬间B.开关 S 由闭合后断开瞬间C.开关 S 是闭合的，变阻器滑片 P 向右迅速滑动D.开关 S 是闭合的，变阻器滑片 P 向左迅速滑动3、（2012 年 2 月陕西师大附中第四次模拟）如图所示，铝质的圆筒形管竖直立在水平桌面上，一条形磁铁从铝管的正上方由静止开始下落，然后从管内下落到水平桌面上。

已知磁铁下落过程中不与管壁接触，不计空气阻力，下列判断正确的是A．磁铁在整个下落过程中做自由落体运动B．磁铁在管内下落过程中机械能守恒C．磁铁在管内下落过程中，铝管对桌面的压力大于铝管的重力D．磁铁在下落过程中动能的增加量小于其重力势能的减少量4、（2012 年2 月济南检测）如图所示，线圈两端与电阻相连构成闭合回路，在线圈上方有一竖直放置的条形磁铁，磁铁的 S 极朝下。

在将磁铁的 S 极插入线圈的过程中A．通过电阻的感应电流的方向由a 到b，线圈与磁铁相互排斥B．通过电阻的感应电流的方向由b 到a，线圈与磁铁相互排斥C．通过电阻的感应电流的方向由a 到b，线圈与磁铁相互吸引D．通过电阻的感应电流的方向由b 到a，线圈与磁铁相互吸引5、（2012 年3 月江苏省苏北四星级高中联考）如图所示，一条形磁铁从左向右匀速穿过线圈，当磁铁经过A、B 两位置时，线圈中( )A．.感应电流方向相同，感应电流所受作用力的方向相同B．.感应电流方向相反，感应电流所受作用力的方向相反C．.感应电流方向相反，感应电流所受作用力的方向相同D．.感应电流方向相同，感应电流所受作用力的方向相反6、（2012 年 4 月上海长宁区二模）如图所示，矩形闭合线圈abcd 竖直放置，OO’是它的对称轴，通电直导线AB 与OO’平行，且AB、OO’所在平面与线圈平面垂直．如要在线圈中形成方向为abcda 的感应电流，可行的做法是（A）AB 中电流I 逐渐增大（B）AB 中电流I 先增大后减小（C）AB 中电流I 正对OO’靠近线圈（D）线圈绕OO’轴逆时针转动90°（俯视）7、（2012 年5 月6 日河南六市联考理综物理）机场、车站和重要活动场所的安检门都安装有金属探测器，其探测金属物的原理简化为：探测器中有一个通有交变电流的线圈，当线圈周围有金属物时，金属物中会产生涡流，涡流的磁场反过来影响线圈中的电流，使探测器报警。

2017-2018学年高中物理教科版选修3-2：第一章电磁感

章末检测B(时间：90分钟满分：100分)一、单项选择题(本大题共6小题，每小题4分，共24分.在每小题给出的四个选项中，只有一个选项符合题目要求，选对的得4分，选错或不答的得0分)1．图1为地磁场磁感线的示意图，在南半球磁场的竖直分量向上，飞机MH370最后在南印度洋消失，由于地磁场的作用，金属机翼上有电势差，设飞行员左方机翼末端处的电势为φ1，右方机翼末端处的电势为φ2，则在南印洋上时()图1A．若飞机从西往东飞，φ1比φ2高B．若飞机从东往西飞，φ2比φ1高C．若飞机从北往南飞，φ1比φ2高D．若飞机从南往北飞，φ1比φ2高答案 B解析由右手定则可判知，在南半球，不论沿何方向水平飞行，都是飞机的右方机翼电势高，左方机翼电势低，即总有φ2比φ1高，故B正确．2.一环形线圈放在磁场中，设第1 s内磁感线垂直线圈平面向里，如图2甲所示.若磁感应强度B随时间t变化的关系图线如图乙所示，那么下列选项正确的是()图2A.第1 s内线圈中感应电流的大小逐渐增加B.第2 s内线圈中感应电流的大小恒定C.第3 s内线圈中感应电流的方向为顺时针方向D.第4 s内线圈中感应电流的方向为顺时针方向答案 B解析由图像分析可知，磁场在每1 s内为均匀变化，斜率恒定，线圈中产生的感应电流大小恒定，因此A 错误，B 正确；由楞次定律可判断出第3 s 、第4 s 内线圈中感应电流的方向均为逆时针方向，C 、D 错误.3.竖直面内有两圆形区域内分别存在水平的匀强磁场，其半径均为R 且相切于O 点，磁感应强度大小相等、方向相反，且不随时间变化.一长为2R 的导体杆OA 绕O 点且垂直于纸面的轴顺时针匀速旋转，角速度为ω，t ＝0时，OA 恰好位于两圆的公切线上，如图3所示，若选取从O 指向A 的电动势为正，下列描述导体杆中感应电动势随时间变化的图像可能正确的是( )图3答案 A解析由右手定则可判，开始时感应电动势为正，故B 错误；由E ＝12Bl 2ω可知，B 、ω不变，切割有效长度随时间先增大后减小，且做非线性变化，经半个周期后，电动势的方向反向，故C 、D 错误，A 正确.4.在如图4所示的电路中，a 、b 、c 为三盏完全相同的灯泡，L 是一个自感系数很大、直流电阻为零的自感线圈，E 为电源，S 为开关.关于三盏灯泡，下列说法正确的是( )图4A.闭合开关，c 先亮，a 、b 后亮B.闭合开关一会后，a 、b 一样亮C.断开开关，b 、c 同时熄灭，a 缓慢熄灭D.断开开关，c马上熄灭，b闪亮一下后和a一起缓慢熄灭答案 B解析闭合开关，由于自感线圈自感系数很大，所以b灯先亮，a灯后亮，A错；电路稳定后，线圈相当于一根导线，a、b灯一样亮，B对；开关断开，c灯马上熄灭，此时线圈相当于一个电源，a、b灯构成一个串联电路，缓慢熄灭，C、D错.5.如图5所示，铝质的圆筒形管竖直立在水平桌面上，一条形磁铁从铝管的正上方由静止开始下落，然后从管内下落到水平桌面上.已知磁铁下落过程中不与管壁接触，不计空气阻力，下列判断正确的是()图5A.磁铁在整个下落过程中做自由落体运动B.磁铁在管内下落过程中机械能守恒C.磁铁在管内下落过程中，铝管对桌面的压力大于铝管的重力D.磁铁在下落过程中动能的增加量等于其重力势能的减少量答案 C解析磁铁在铝管中运动的过程中，铝管的磁通量发生变化，产生感应电流，磁铁受到向上的安培力的阻碍，铝管中产生热能，所以磁铁的机械能不守恒，磁铁做的是非自由落体运动，A、B选项错误；铝管受到的安培力向下，则铝管对桌面的压力大于铝管的重力，C选项正确；磁铁在整个下落过程中，除重力做功外，还有安培力做负功，导致减小的重力势能，部分转化为动能外，还产生内能.所以根据能量守恒定律可知，磁铁在下落过程中动能的增加量小于其重力势能的减少量.D选项错误.6.电吉他中电拾音器的基本结构如图6所示，磁体附近的金属弦被磁化，因此弦振动时，在线圈中产生感应电流，电流经电路放大后传送到音箱发出声音，下列说法不正确的有()图6A．选用铜质弦，电吉他仍能正常工作B．取走磁体，电吉他将不能正常工作C ．增加线圈匝数可以增大线圈中的感应电动势D ．弦振动过程中，线圈中的电流方向不断变化答案 A解析铜质弦为非磁性材料，不能被磁化，选用铜质弦，电吉他不能正常工作，A 项错误；若取走磁体，金属弦不能被磁化，其振动时，不能在线圈中产生感应电动势，电吉他不能正常工作，B 项对；由E ＝n ΔΦΔt可知，C 项正确；弦振动过程中，穿过线圈的磁通量大小不断变化，由楞次定律可知，线圈中感应电流方向不断变化，D 项正确．二、多项选择题(本大题共4小题，每小题5分，共20分.在每小题给出的四个选项中，有多个选项符合题目要求，全部选对得5分，选对但不全的得3分，有选错或不答的得0分)7.如图7所示，两条平行虚线之间存在匀强磁场，磁场方向垂直纸面向里，虚线间的距离为l ，金属圆环的直径也是l ，圆环从左边界进入磁场，以垂直于磁场边界的恒定速度v 穿过磁场区域.则下列说法正确的是( )图7A.感应电动势的大小先增大后减小再增大再减小B.感应电流的方向先逆时针后顺时针C.金属圆环受到的安培力先向左后向右D.进入磁场时感应电动势平均值E ＝12πBl v 答案 AB解析在圆环进入磁场的过程中，通过圆环的磁通量逐渐增大，根据楞次定律，可知感应电流的方向为逆时针方向，有效长度先增大后减小，所以感应电动势先增大后减小，同理可以判断出磁场时的情况，A 、B 选项正确；根据左手定则可以判断，进入磁场和出磁场时受到的安培力都向左，C 选项错误；进入磁场时平均感应电动势E ＝ΔΦΔt ＝B ·14πl 2l v＝14πBl v ，D 选项错误.8.如图8所示，电阻不计、间距为l 的光滑平行金属导轨水平放置于磁感应强度为B 、方向竖直向下的匀强磁场中，导轨左端接一定值电阻R .质量为m 、电阻为r 的金属棒MN 置于导轨上，受到垂直于金属棒的水平外力F 的作用由静止开始运动，外力F 与金属棒速度v 的关系是F ＝F 0＋k v (F 、k 是常量)，金属棒与导轨始终垂直且接触良好．金属棒中感应电流为i ，受到的安培力大小为F A ，电阻R 两端的电压为U R ，感应电流的功率为P ，它们随时间t 变化图像可能正确的有( )图8答案 BC解析设金属棒在某一时刻速度为v ，由题意可知，感应电动势E ＝BL v ，回路电流I ＝E R ＋r＝BL R ＋r v ，即I ∝v ；安培力F A ＝BIL ＝B 2L 2R ＋r v ，方向水平向左，即F A ∝v ；R 两端电压U R ＝IR ＝BLR R ＋rv ，即U R ∝v ；感应电流功率P ＝EI ＝B 2L 2R ＋rv 2，即P ∝v 2. 分析金属棒运动情况，由牛顿运动第二定律可得F 0＋k v －B 2L 2R ＋r v ＝ma ，即F 0＋(k －B 2L 2R ＋r )v ＝ma .因为金属棒从静止出发，所以F 0>0 .(1)若k ＝B 2L 2R ＋r，金属棒水平向右做匀加速直线运动．所以在此情况下没有选项符合； (2)若k >B 2L 2R ＋r，F 合随v 增大而增大，即a 随v 增大而增大，说明金属棒在做加速度增大的加速运动，根据四个物理量与速度的关系可知B 选项符合；(3)若k <B 2L 2R ＋r，F 合随v 增大而减小，即a 随v 增大而减小，说明金属棒在做加速度减小的加速运动，直到加速度减小为0后金属棒做匀速直线运动，根据四个物理量与速度关系可知C 选项符合．综上所述，选项B 、C 符合题意．9.如图9所示，正方形线框的边长为L ，电容器的电容为C .正方形线框的一半放在垂直纸面向里的匀强磁场中，当磁感应强度以k 的变化率均匀减小时，则( )图9A.线框产生的感应电动势大小为kL 2B.电压表没有读数C.a 点的电势高于b 点的电势D.电容器所带的电荷量为零答案 BC解析由于线框的一半放在磁场中，因此线框产生的感应电动势大小为kL 22，A 错误；由于线框所产生的感应电动势是恒定的，且线框连接了一个电容器，相当于电路断路，外电压等于电动势，内电压为零，而接电压表的这部分相当于回路的内部，因此，电压表两端无电压，电压表没有读数，B 正确；根据楞次定律可以判断，a 点的电势高于b 点的电势，C 正确；电容器所带电荷量为Q ＝C kL 22，D 错误. 10.在光滑的水平面上方，有两个磁感应强度大小均为B 、方向相反的水平匀强磁场，如图10所示．PQ 为两个磁场的边界，磁场范围足够大．一个边长为a 、质量为m 、电阻为R 的金属正方形线框，以速度v 垂直磁场方向从图中实线位置开始向右运动，当线框运动到分别有一半面积在两个磁场中时，速度为v 2，则下列说法正确的是( )图10A.此过程中通过线框横截面的电荷量为2Ba 2RB.此时线框的加速度为B 2a 2v 2mRC.此过程中回路产生的电能为38m v 2 D.此时线框中的电功率为4B 2a 2v 2R答案 CD解析对此过程，由能量守恒定律可得，回路产生的电能E ＝12m v 2－12m ×14v 2＝38m v 2，选项C 正确；线圈中磁通量的变化ΔΦ＝Ba 2，则由电流的定义和欧姆定律可得q ＝ΔΦR ＝Ba 2R ，选项A 错误；此时线框产生的电流I ＝2Ba v R ，由牛顿第二定律和安培力公式可得加速度a 1＝2BIa m＝4B 2a 2v mR ，选项B 错误；由电功率定义可得P ＝I 2R ＝4B 2a 2v 2R，选项D 正确. 三、填空题(共2小题，共10分)11.(5分)把一个用丝线悬挂的铅球放在电路中的线圈上方，如图11所示，在下列三种情况下，悬挂铅球的丝线所受的拉力与铅球不在线圈上方时比较：图11(1)当滑动变阻器的滑片向右移动时，拉力__________.(2)当滑片向左移动时，拉力______________.(3)当滑片不动时，拉力____________.(填“变大”、“不变”或“变小”)答案(1)变小(2)变大(3)不变解析滑片向右移动时，电路中电阻变小，电流变大，穿过铅球横截面积的磁通量变大，根据楞次定律，铅球有向上运动的趋势，阻碍磁通量的变化，所以拉力减小；相反，滑片向左移动时，拉力变大；滑片不动时，电流不变，磁通量不动时，所以拉力不变.12.(5分)用如图12所示的实验装置探究电磁感应现象的规律图12(1)(多选)当有电流从电流表的正极流入时，指针向右偏转，下列说法正确的是()A.当把磁铁的N极向下插入线圈时，电流表指针向左偏转B.当把磁铁的N极从线圈中拔出时，电流表指针向左偏转C.保持磁铁在线圈中静止，电流表指针不发生偏转D.磁铁插入线圈后，将磁铁和线圈一起以同一速度向上运动，电流表指针向左偏转(2)某同学在实验过程中发现，灵敏电流计的指针摆动很小，如果电路连接正确，接触也良好，原因可能是电流计灵敏度较低、线圈电阻较大，除此以外还可能是因为__________.(写一种可能原因)答案(1)AC(2)导体运动的慢或者磁场较弱解析(1)当有电流从电流表的正极流入时，指针向右偏转，这说明：电流从哪极流入，指针向哪偏转.当把磁铁的N极向下插入线圈时，由楞次定律可知，感应电流从负极流入，电流表指针向左偏转，故A正确；当把磁铁的N极从线圈中拔出时，由楞次定律可知，感应电流从正极流入，电流表指针向右偏转，故B 错误；保持磁铁在线圈中静止，穿过线圈的磁通量不变，不产生感应电流，电流表指针不发生偏转，故C 正确；磁铁插入线圈后，将磁铁和线圈一起以同一速度向上运动，穿过线圈的磁通量不变，不产生感应电流，电流表指针不偏转，故D 错误.(2)感应电流是由于导体在磁场中做切割磁感线运动而产生的，如果电路连接正确，接触也良好，原因可能是电流计灵敏度较低、线圈电阻较大，除此以外还可能是因为导体运动的慢或者磁场较弱.四、解答题(本题共4小题，共46分.解答时应写出必要的文字说明、只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位)13.(10分)轻质细线吊着一质量为m ＝0.32 kg 、边长为L ＝0.8 m 、匝数n ＝10的正方形线圈，总电阻为r ＝1 Ω.边长为L 2的正方形磁场区域对称分布在线圈下边的两侧，如图13甲所示，磁场方向垂直纸面向里，大小随时间变化的图线如图乙所示，从t ＝0开始经t 0时间细线开始松弛，取g ＝10 m/s 2.求：图13(1)在前t 0时间内线圈中产生的感应电动势；(2)在前t 0时间内线圈的电功率；(3)t 0的值.答案 (1)0.4 V (2)0.16 W (3)2 s解析 (1)由法拉第电磁感应定律得E ＝n ΔΦΔt ＝n ×12×(L 2)2ΔB Δt＝10×12×(0.82)2×0.5 V ＝0.4 V . (2)I ＝E r＝0.4 A ，P ＝I 2r ＝0.16 W. (3)分析线圈受力可知，当细线松弛时有：F 安＝nBI ·L 2＝mg ，I ＝E r ，B ＝2mgr nEL＝2 T 由题图乙知：B ＝1＋0.5t 0(T)，解得t 0＝2 s.14.(10分)两根光滑的长直金属导轨MN 、M ′N ′平行置于同一水平面内，导轨间距为L ，电阻不计，M 、M ′处接有如图14所示的电路，电路中各电阻的阻值均为R ，电容器的电容为C .长度也为L 、阻值同为R 的金属棒ab 垂直于导轨放置，导轨处于磁感应强度为B 、方向竖直向下的匀强磁场中.ab 在外力作用下向右匀速直线运动且与导轨保持良好接触，在ab 运动距离为x 的过程中，整个回路中产生的焦耳热为Q .求：图14(1)ab 棒的速度v 的大小；(2)电容器所带的电荷量q .答案 (1)4QR B 2L 2x (2)CQR BLx解析 (1)设ab 上产生的感应电动势为E ，回路中电流为I ，ab 运动距离x 所用时间为t ，则有：E ＝BL v I ＝E 4Rt ＝x v Q ＝I 2(4R )t 由上述方程得：v ＝4QR B 2L 2x. (2)设电容器两极板间的电势差为U ，则有：U ＝IR电容器所带电荷量为：q ＝CU解得：q ＝CQR BLx. 15．(12分)如图15，两条相距l 的光滑平行金属导轨位于同一水平面(纸面)内，其左端接一阻值为R 的电阻；一与导轨垂直的金属棒置于两导轨上；在电阻、导轨和金属棒中间有一面积为S 的区域，区域中存在垂直于纸面向里的均匀磁场，磁感应强度大小B 1随时间t 的变化关系为B 1＝kt ，式中k 为常量；在金属棒右侧还有一匀强磁场区域，区域左边界MN (虚线)与导轨垂直，磁场的磁感应强度大小为B 0，方向也垂直于纸面向里．某时刻，金属棒在一外加水平恒力的作用下从静止开始向右运动，在t 0时刻恰好以速度v 0越过MN ，此后向右做匀速运动．金属棒与导轨始终相互垂直并接触良好，它们的电阻均忽略不计．求：图15(1)在t ＝0到t ＝t 0时间间隔内，流过电阻的电荷量的绝对值；(2)在时刻t (t >t 0)穿过回路的总磁通量和金属棒所受外加水平恒力的大小．答案 (1)kt 0S R (2)B 0l v 0(t －t 0)＋kSt (B 0l v 0＋kS )B 0l R解析 (1)在金属棒未越过MN 之前，穿过回路的磁通量的变化量为 ΔΦ＝ΔBS ＝k ΔtS ①由法拉第电磁感应定律有E ＝ΔΦΔt② 由欧姆定律得I ＝E R③ 由电流的定义得I ＝Δq Δt④ 联立①②③④式得|Δq |＝kS RΔt ⑤ 由⑤式得，在t ＝0到t ＝t 0的时间间隔内即Δt ＝t 0，流过电阻R 的电荷量q 的绝对值为 |q |＝kt 0S R⑥ (2)当t >t 0时，金属棒已越过MN .由于金属棒在MN 右侧做匀速运动，有 F ＝F 安⑦式中，F 是外加水平恒力，F 安是金属棒受到的安培力．设此时回路中的电流为I ， F 安＝B 0lI ⑧此时金属棒与MN 之间的距离为s ＝v 0(t －t 0)⑨匀强磁场穿过回路的磁通量为Φ′＝B 0ls ⑩回路的总磁通量为Φt ＝Φ＋Φ′⑪其中Φ＝B 1S ＝ktS ⑫由⑨⑩⑪⑫式得，在时刻t (t >t 0)，穿过回路的总磁通量为 Φt ＝B 0l v 0(t －t 0)＋kSt ⑬在t 到t ＋Δt 的时间间隔内，总磁通量的改变ΔΦt 为ΔΦt ＝(B 0l v 0＋kS )Δt ⑭由法拉第电磁感应定律得，回路感应电动势的大小为E t ＝ΔΦt Δt ⑮由欧姆定律得I ＝E t R⑯ 联立⑦⑧⑭⑮⑯式得F ＝(B 0l v 0＋kS )B 0l R⑯ 16.(14分)如图16所示，相距为L 的两条足够长的光滑平行金属导轨，MN 、PQ 与水平面的夹角为θ，N 、Q 两点间接有阻值为R 的电阻.整个装置处于磁感应强度为B 的匀强磁场中，磁场方向垂直导轨平面向下.将质量为m 、阻值也为R 的金属杆ab 垂直放在导轨上，杆ab 由静止释放，下滑距离x 时达到最大速度.重力加速度为g ，导轨电阻不计，杆与导轨接触良好.求：图16(1)杆ab 下滑的最大加速度；(2)杆ab 下滑的最大速度；(3)上述过程中，杆上产生的热量.答案见解析解析 (1)设ab 杆下滑到某位置时速度为v ，则此时杆产生的感应电动势E ＝BL v回路中的感应电流I ＝E R ＋R杆所受的安培力F ＝BIL根据牛顿第二定律有：mg sin θ－B 2L 2v 2R＝ma 当速度v ＝0时，杆的加速度最大，最大加速度a ＝g sin θ，方向沿导轨平面向下.(2)由(1)问知，当杆的加速度a ＝0时，速度最大，最大速度v m ＝2mgR sin θB 2L 2，方向沿导轨平面向下. (3)ab 杆从静止开始到最大速度过程中，根据能量守恒定律有mgx sin θ＝Q 总＋12m v 2m 又Q 杆＝12Q 总所以Q 杆＝12mgx sin θ－m 3g 2R 2sin 2θB 4L 4.。

高中物理选修3-2章末检测8：电磁感应

章末检测B(时间：90分钟满分：100分)一、单项选择题(本大题共6小题，每小题4分，共24分，在每小题给出的四个选项中，只有一个选项符合题目要求，选对的得4分，选错或不答的得0分)1．我国已经制定了登月计划，2013年12月我国发射的“玉兔号”月球车成功着陆月球，不久的将来中国人将真正实现登月梦，进入那神秘的广寒宫．假如有一宇航员登月后，想探测一下月球表面是否有磁场，他手边有一只灵敏电流表和一个小线圈，则下列推断正确的是()A．直接将电流表放于月球表面，看是否有示数来判断磁场的有无B．将电流表与线圈组成闭合回路，使线圈沿某一方向运动，如电流表无示数，则可判断月球表面无磁场C．将电流表与线圈组成闭合回路，使线圈沿某一方向运动，如电流表有示数，则可判断月球表面有磁场D．将电流表与线圈组成的闭合回路，使线圈在某一平面内沿各个方向运动，如电流表无示数，则可判断月球表面无磁场[答案] C[解析]电磁感应现象产生的条件是：穿过闭合回路的磁通量发生改变时，回路中有感应电流产生．A中，即使有一个恒定的磁场，也不会有示数，A错误；同理，将电流表与线圈组成回路，使线圈沿某一方向运动，如果电流表无示数，也不能判断出没有磁场，因为磁通量可能是恒定的，B错误；电流表有示数则说明一定有磁场，C正确；将电流表与线圈组成闭合回路，使线圈在某一个与磁场平行的平面内沿各个方面运动，也不会有示数，D错误．2．一环形线圈放在磁场中，设第1s内磁感线垂直线圈平面向里，如图1甲所示．若磁感应强度B随时间t变化的关系如图乙所示，那么下列选项正确的是()图1A．第1s内线圈中感应电流的大小逐渐增加B．第2s内线圈中感应电流的大小恒定C．第3s内线圈中感应电流的方向为顺时针方向D．第4s内线圈中感应电流的方向为顺时针方向[答案] B[解析]由图象分析可知，磁场在每1s内为均匀变化，斜率恒定，线圈中产生的感应电流大小恒定，因此A错误，B正确；由楞次定律可判断出第3s、第4s内线圈中感应电流的方向均为逆时针方向，C、D错误．3．如图2所示，甲、乙两个矩形线圈同处在纸面内，甲的ab边与乙的cd边平行且靠得较近，甲、乙两线圈分别处在垂直纸面方向的匀强磁场中，穿过甲的磁感应强度为B1，方向指向纸面内，穿过乙的磁感应强度为B2，方向指向纸面外，两个磁场可同时变化，当发现ab边和cd边之间有排斥力时，磁场的变化情况可能是()图2A．B1变小，B2变大B．B1变大，B2变大C．B1变小，B2变小D．B1不变，B2变小[答案] A[解析]ab边与cd边有斥力，则两边通过的电流方向一定相反，由楞次定律可知，当B1变小，B2变大时，ab边与cd边中的电流方向相反．4．在如图3所示的电路中，a、b、c为三盏完全相同的灯泡，L是一个自感系数很大、直流电阻为零的自感线圈，E为电源，S为开关．关于三盏灯泡，下列说法正确的是()图3A．闭合开关，c先亮，a、b后亮B．闭合开关一会后，a、b一样亮C．断开开关，b、c同时熄灭，a缓慢熄灭D．断开开关，c马上熄灭，b闪亮一下后和a一起缓慢熄灭[答案] B[解析]闭合开关，由于自感线圈自感系数很大，所以b灯先亮，a灯后亮，A错；电路稳定后，线圈相当于一根导线，a、b灯一样亮；开关断开，c灯马上熄灭，此时线圈相当于一个电源，a、b灯构成一个串联电路，缓慢熄灭，C、D错．5．如图4所示，水平桌面上放有一个闭合铝环，在铝环轴线上方有一个条形磁铁．当条形磁铁沿轴线竖直向上迅速移动时，下列判断正确的是()图4A．铝环有收缩趋势，对桌面压力减小B．铝环有扩张趋势，对桌面压力减小C．铝环有收缩趋势，对桌面压力增大D．铝环有扩张趋势，对桌面压力增大[答案] B[解析]当条形磁铁沿轴线竖直向上迅速移动时，穿过铝环的磁通量在减小，根据楞次定律可得，铝环产生的感应电流的磁场会阻碍磁通量的减小，故铝环一方面有让其面积变大的趋势，也可以说铝环有扩张的趋势；另一方面铝环有使其磁场变大的趋势，即靠近条形磁铁的趋势，故铝环对桌面的压力会变小，B正确．6．如图5所示，用一根横截面积为S的硬导线做成一个半径为r的圆环，把圆环部分置于均匀变化的磁场中，磁场方向垂直纸面向里，磁感应强度大小随时间的变化率ΔBΔt＝k(k>0)，ab为圆环的一条直径，导线的电阻率为ρ.则()图5A ．圆环具有扩张的趋势B ．圆环中产生顺时针方向的感应电流C ．图中ab 两点间的电压大小为12k π D ．圆环中感应电流的大小为krS 4ρ[答案] D[解析] 磁场方向垂直纸面向里，磁感应强度大小随时间的变化率ΔB Δt＝k (k >0)，说明B 增大，根据楞次定律判断可知，圆环中产生的感应电流方向沿逆时针方向，B 错误；根据左手定则判断可知，圆环所受的安培力指向环内，则圆环有收缩的趋势，A 错误；由法拉第电磁感应定律得E ＝ΔB Δt S 环＝12k πr 2，C 错误；圆环的电阻R ＝ρ2πr S ，则感应电流大小为I ＝E R ＝krS 4ρ，D 正确．二、多项选择题(本大题共4小题，每小题5分，共20分．在每小题给出的四个选项中，有多个选项符合题目要求，全部选对得5分，选对但不全的得3分，有选错或不答的得0分)7.如图6所示，电阻不计的平行金属导轨固定在一绝缘斜面上，两相同的金属导体棒a 、b 垂直于导轨静止放置，且与导轨接触良好，匀强磁场垂直穿过导轨平面．现用一平行于导轨的恒力F 作用在a 的中点，使其向上运动．若b 始终保持静止，则它所受摩擦力可能( )图6A．变为0 B．先减小后不变C．等于F D．先增大再减小[答案]AB[解析]a导体棒在恒力F作用下加速运动，闭合回路中产生感应电流，导体棒b受到安培力方向应沿斜面向上，且逐渐增大，最后不变．所以b导体棒所受摩擦力可能先减小后不变，可能减小到0保持不变，也可能减小到0然后反向增大保持不变，所以选项A、B正确，C、D错误．8．边长为a的闭合金属正三角形框架，完全处于垂直于框架平面的匀强磁场中，现把框架匀速拉出磁场，如图7所示，则电动势、外力、外力功率与位移的关系图象不相符的是()图7[答案] ACD[解析] 框架匀速拉出过程中，有效长度l 均匀增加，由E ＝Bl v 知，电动势均匀变大，A 错，B 对；因匀速运动，则F 外＝F 安＝BIl ＝B 2l 2v R，故外力F 外随位移x 的增大而非线性增大，C 错；外力功率P ＝F 外·v ，v 恒定不变，故P 也随位移x 的增大而非线性增大，D 错．9.如图8所示，正方形线框的边长为L ，电容器的电容为C .正方形线框的一半放在垂直纸面向里的匀强磁场中，当磁感应强度以k 的变化率均匀减小时，则( )图8A ．线框产生的感应电动势大小为kL 2B ．电压表没有读数C ．a 点的电势高于b 点的电势D ．电容器所带的电荷量为零[答案] BC[解析] 由于线框的一半放在磁场中，因此线框产生的感应电动势大小为kL 22，A 错误；由于线框所产生的感应电动势是恒定的，且线框连接了一个电容器，相当于电路断路，外电压等于电动势，内电压为零，而接电压表的这部分相当于回路的内部，因此，电压表两端无电压，电压表没有读数，B 正确；根据楞次定律可以判断，a 点的电势高于b 点的电势，C 正确；电容器所带电荷量为Q ＝C kL 22，D 错误． 10.在光滑的水平面上方，有两个磁感应强度大小均为B 、方向相反的水平匀强磁场，如图9所示．PQ 为两个磁场的边界，磁场范围足够大．一个边长为a 、质量为m 、电阻为R 的金属正方形线框，以速度v 垂直磁场方向从图中实线位置开始向右运动，当线框运动到分别有一半面积在两个磁场中时，速度为v 2，则下列说法正确的是( )图9A ．此过程中通过线框横截面的电荷量为2Ba 2RB ．此时线框的加速度为B 2a 2v 2mRC ．此过程中回路产生的电能为38m v 2 D ．此时线框中的电功率为4B 2a 2v 2R[答案] CD[解析] 对此过程，由能量守恒定律可得，回路产生的电能E ＝12m v 2－12m ×14v 2＝38m v 2，选项C 正确；线圈中磁通量的变化ΔΦ＝Ba 2，则由电流的定义和欧姆定律可得q ＝ΔΦR ＝Ba 2R ，选项A 错误；此时线框产生的电流I ＝2Ba v R，由牛顿第二定律和安培力公式可得加速度a 1＝2BIa m ＝4B 2a 2v mR ，选项B 错误；由电功率定义可得P ＝I 2R ＝4B 2a 2v 2R，选项D 正确．三、填空题(共2小题，共10分)11．(5分)把一个用丝线悬挂的铅球放在电路中的线圈上方，如图10所示，在下列三种情况下，悬挂铅球的丝线所受的拉力与铅球不在线圈上方时比较：图10(1)当滑动变阻器的滑片向右移动时，拉力__________．(2)当滑片向左移动时，拉力______________．(3)当滑片不动时，拉力____________．(填“变大”、“不变”或“变小”)[答案] (1)变小 (2)变大 (3)不变[解析] 滑片向右移动时，电路中电阻变小，电流变大，穿过铅球横截面积的磁通量变大，根据楞次定律，铅球有向上运动的趋势，阻碍磁通量的变化，所以拉力减小；相反，滑片向左移动时，拉力变大；滑片不变，电流不变，磁通量不变，所以拉力不变．12．(5分)用如图11所示的实验装置探究电磁感应现象的规律图11(1)当有电流从电流表的正极流入时，指针向右偏转，下列说法哪些是正确的()A．当把磁铁N极向下插入线圈时，电流表指针向左偏转B．当把磁铁N极从线圈中拔出时，电流表指针向左偏转C．保持磁铁在线圈中静止，电流表指针不发生偏转D．磁铁插入线圈后，将磁铁和线圈一起以同一速度向上运动，电流表指针向左偏(2)某同学在实验过程中发现，灵敏电流计的指针摆动很小，如果电路连接正确，接触也良好，原因可能是电流计灵敏度较低、线圈电阻较大，除此以外还可能是因为____________________________(写一种可能原因)[答案](1)AC(2)导体运动的慢或者磁场较弱[解析](1)当有电流从电流表的正极流入时，指针向右偏转，这说明：电流从哪极流入，指针向哪偏转．A．当把磁铁N极向下插入线圈时，由楞次定律可知，感应电流从负极流入，电流表指针向左偏，故A正确；B.当把磁铁N极从线圈中拔出时，由楞次定律可知，感应电流从正极流入，电流表指针向右偏转，故B错误；C.保持磁铁在线圈中静止，穿过线圈的磁通量不变，不产生感应电流，电流表指针不发生偏转，故C正确；D.磁铁插入线圈后，将磁铁和线圈一起以同一速度向上运动，穿过线圈的磁通量不变，不产生感应电流，电流表指针不偏转，故D错误．(2)感应电流是由于导体在磁场中做切割磁感线运动而产生的，如果电路连接正确，接触也良好，原因可能是电流计灵敏度较低、线圈电阻较大，除此以外还可能是因为导体运动的慢或者磁场较弱．四、解答题(本题共4小题，共46分．解答应写出必要的文字说明、只写出最后[答案]的不能得分，有数值计算的题，[答案]中必须明确写出数值和单位)13．(10分)轻质细线吊着一质量为m ＝0.32kg 、边长为L ＝0.8m 、匝数n ＝10的正方形线圈，总电阻为r ＝1Ω.边长为L 2的正方形磁场区域对称分布在线圈下边的两侧，如图12甲所示，磁场方向垂直纸面向里，大小随时间变化如图乙所示，从t ＝0开始经t 0时间细线开始松弛，取g ＝10m/s 2.求：图12(1)在前t 0时间内线圈中产生的感应电动势；(2)在前t 0时间内线圈的电功率；(3)t 0的值．[答案] (1)0.4V (2)0.16W (3)2s[解析] (1)由法拉第电磁感应定律得E ＝n ΔΦΔt ＝n ×12×(L 2)2ΔB Δt＝10×12×(0.82)2×0.5V ＝0.4V . (2)I ＝E r＝0.4A ，P ＝I 2r ＝0.16W. (3)分析线圈受力可知，当细线松弛时有：F 安＝nBI L 2＝mg ，I ＝E r ，B ＝2mgr nEL＝2T 由图知：B ＝1＋0.5t 0(T)，解得t 0＝2s.14．(10分)两根光滑的长直金属导轨MN 、M ′N ′平行置于同一水平面内，导轨间距为L ，电阻不计，M 、M ′处接有如图13所示的电路，电路中各电阻的阻值均为R ，电容器的电容为C .长度也为L 、阻值同为R 的金属棒ab 垂直于导轨放置，导轨处于磁感应强度为B 、方向竖直向下的匀强磁场中．ab 在外力作用下向右匀速直线运动且与导轨保持良好接触，在ab 运动距离为x 的过程中，整个回路中产生的焦耳热为Q .求：图13(1)ab 棒的速度v 的大小；(2)电容器所带的电荷量q .[答案] (1)4QR B 2L 2x (2)CQR BLx[解析] (1)设ab 上产生的感应电动势为E ，回路中电流为I ，ab 运动距离x 所用时间为t ，则有：E ＝BL v I ＝E 4Rt ＝x v Q ＝I 2(4R )t 由上述方程得：v ＝4QR B 2L 2x(2)设电容器两极板间的电势差为U ，则有：U ＝IR电容器所带电荷量为：q ＝CU解得：q ＝CQR BLx15．(12分)如图14所示，有两根足够长、不计电阻、相距L 的平行光滑金属导轨cd 、ef 与水平面成θ角固定放置，底端接一阻值为R 的电阻，在轨道平面内有磁感应强度为B 的匀强磁场，方向垂直轨道平面斜向上．现有一平行于ce 、垂直于导轨、质量为m 、电阻不计的金属杆ab ，在沿轨道平面向上的恒定拉力F 的作用下，从底端ce 由静止沿导轨向上运动，当ab杆速度达到稳定后，撤去拉力F，最后ab杆又沿轨道匀速回到ce端．已知ab杆向上和向下运动的最大速度相等，求拉力F和杆ab最后回到ce端的速度v.图14[答案]2mg sinθmgR sinθB2L2[解析]当ab杆沿导轨上滑达到最大速度v时，其受力如图所示：由平衡条件可知：F－F安＝mg sinθ①又F安＝BIL②而I＝BL vR③联立①②③式得：F －B 2L 2v R－mg sin θ＝0④ 同理可得，ab 杆沿导轨下滑达到最大速度时：mg sin θ－B 2L 2v R＝0⑤ 联立④⑤两式解得：F ＝2mg sin θv ＝mgR sin θB 2L 216．(14分)某同学设计一个发电测速装置，工作原理图如图15所示，一个半径为R ＝0.1m 的圆形金属导轨固定在竖直平面上，一根长为R 的金属棒OA ，A 端与导轨接触良好，O 端固定在圆心处的转轴上．转轴的左端有一个半径为r ＝R 3的圆盘，圆盘和金属棒能随转轴一起转动．圆盘上绕有不可伸长的细线，下端挂着一个质量为m ＝0.5kg 的铝块．在金属导轨区域内存在垂直于导轨平面向右的匀强磁场，磁感应强度B ＝0.5T ．a 点与导轨相连，b 点通过电刷与O 端相连．测量a 、b 两点间的电势差U 可算得铝块速度．铝块由静止释放，下落h ＝0.3m 时，测得U ＝0.15V ．(细线与圆盘间没有滑动，金属棒、导轨、导线及电刷的电阻均不计，重力加速度g ＝10m/s 2)图15(1)测U 时，与a 点相接的是电压表的“正极”还是“负极”？(2)求此时铝块的速度大小；(3)求此下落过程中铝块机械能的损失．[答案] (1)正极 (2)2m/s (3)0.5J[解析] (1)正极(2)由电磁感应定律得U ＝E ＝ΔΦΔtΔΦ＝12BR 2Δθ U ＝12BωR 2v ＝rω＝13ωR所以v ＝2U3BR ＝2m/s.(3)ΔE ＝mgh －12m v 2ΔE ＝0.5J.。

高中物理选修3-2章末检测2：电磁感应

章末检测(分值：100分时间：60分钟)一、选择题(本大题共8个小题，每小题6分，共48分．第1～5小题只有一项符合题目要求，第6～8小题有多项符合题目要求．全部选对的得6分，选对但不全的得3分，有选错的得0分)1．研究表明，地球磁场对鸽子识别方向起着重要作用．鸽子体内的电阻大约为103Ω，当它在地球磁场中展翅飞行时，会切割磁感线，在两翅之间产生动生电动势．这样，鸽子体内灵敏的感受器即可根据动生电动势的大小来判别其飞行方向．若某处地磁场磁感应强度的竖直分量约为0.5×10－4T.鸽子以20 m/s速度水平滑翔，则可估算出两翅之间产生的动生电动势大约为()A．30 mV B．3 mVC．0.3 mV D．0.03 mV2．半径为R的圆形线圈，两端A、D接有一个平行板电容器，线圈垂直放在随时间均匀变化的匀强磁场中，如图1所示，则要使电容器所带电荷量Q增大，可以采取的措施是()A．增大电容器两极板间的距离B．增大磁感应强度的变化率C．减小线圈的半径D．改变线圈所在平面与磁场方向间的夹角3．(2014·洛阳一中高二检测)如图2所示，一个铜质圆环，无初速度地自位置Ⅰ下落到位置Ⅱ，若圆环下落时其轴线与磁铁悬线重合，圆环面始终水平．位置Ⅰ与位置Ⅱ的高度差为h，则运动时间()A ．等于2hg B ．大于2h gC ．小于2h gD ．无法判定4．(2012·新课标全国高考)如图3，匀强磁场中有一由半圆弧及其直径构成的导线框，半圆直径与磁场边缘重合；磁场方向垂直于半圆面(纸面)向里，磁感应强度大小为B 0.使该线框从静止开始绕过圆心O 、垂直于半圆面的轴以角速度ω匀速转动半周，在线框中产生感应电流．现使线框保持图中所示位置，磁感应强度大小随时间线性变化．为了产生与线框转动半周过程中同样大小的电流，磁感应强度随时间的变化率ΔB Δt的大小应为( )A.4ωB 0πB.2ωB 0πC.ωB 0πD.ωB 02π5．(2014·北京朝阳区高二检测)如图4所示，一刚性矩形铜制线圈从高处自由下落，进入一水平的匀强磁场区域，然后穿出磁场区域，( )图4A．若线圈进入磁场过程是匀速运动，则离开磁场过程一定是匀速运动B．若线圈进入磁场过程是加速运动，则离开磁场过程一定是加速运动C．若线圈进入磁场过程是减速运动，则离开磁场过程一定是加速运动D．若线圈进入磁场过程是减速运动，则离开磁场过程一定是减速运动6．(2012·山东高考)以下叙述正确的是()A．法拉第发现了电磁感应现象B．惯性是物体的固有属性，速度大的物体惯性一定大C．牛顿最早通过理想斜面实验得出力不是维持物体运动的原因D．感应电流遵从楞次定律所描述的方向，这是能量守恒定律的必然结果7．如图5所示，线圈内有条形磁铁，将磁铁从线圈中拔出来时()A．φa>φbB．φa<φbC．电阻中电流方向由a到bD．电阻中电流方向由b到a8．如图6所示，电灯A、B与固定电阻的阻值均为R，L是自感系数较大的线圈．当S1闭合、S2断开且电路稳定时A、B亮度相同，再闭合S2，待电路稳定后将S1断开，下列说法正确的是()图6A．B灯立即熄灭B．A灯将比原来更亮一些后再熄灭C．有电流通过B灯，方向为c→dD．有电流通过A灯，方向为b→a二、非选择题(本题共4小题，共52分．解答时应写出必要的文字说明、方程式和演算步骤，有数值计算的要注明单位)9．(12分)如图7为“研究电磁感应现象”的实验装置．图7(1)将图中所缺的导线补接完整．(2)如果在闭合开关时发现灵敏电流计的指针向右偏了一下，那么合上开关后可能出现的情况有：①将原线圈迅速插入副线圈时，灵敏电流计指针将________；②原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，灵敏电流计指针________．(3)在做“研究电磁感应现象”实验时，如果副线圈两端不接任何元件，则副线圈电路中将()A．因电路不闭合，无电磁感应现象B．有电磁感应现象，但无感应电流，只有感应电动势C．不能用楞次定律判断感应电动势方向D．可以用楞次定律判断感应电动势方向10．(10分)如图8甲所示的螺线管，匝数n＝1 500匝，横截面积S＝20 cm2，电阻r＝1.5 Ω，与螺线管串联的外电阻R1＝3.5 Ω，R2＝25 Ω，方向向右穿过螺线管的匀强磁场，磁感应强度按图8乙所示规律变化，试计算电阻R2的电功率和a、b两点的电势差．图811．(14分)(2014·天津宝坻中学检测)如图9甲所示，平行金属导轨竖直放置，导轨间距为L ＝1 m ，上端接有电阻R 1＝3 Ω，下端接有电阻R 2＝6 Ω，虚线OO′下方是垂直于导轨平面的匀强磁场．现将质量m ＝0.1 kg 、电阻不计的金属杆ab ，从OO′上方某处垂直导轨由静止释放，杆下落0.2 m 过程中始终与导轨保持良好接触，加速度a 与下落距离h 的关系图象如图9乙所示．求： (1)磁感应强度B(2)杆下落0.2 m 过程中通过金属杆的电荷量．甲乙图912．(16分)(2014·浙江高考)某同学设计一个发电测速装置，工作原理如图10所示．一个半径为R ＝0.1 m 的圆形金属导轨固定在竖直平面上，一根长为R 的金属棒OA ，A 端与导轨接触良好，O 端固定在圆心处的转轴上．转轴的左端有一个半径为r ＝R3的圆盘，圆盘和金属棒能随转轴一起转动．圆盘上绕有不可伸长的细线，下端挂着一个质量为m ＝0.5 kg 的铝块．在金属导轨区域内存在垂直于导轨平面向右的匀强磁场，磁感应强度B ＝0.5 T ．a 点与导轨相连，b 点通过电刷与O 端相连．测量a 、b 两点间的电势差U 可算得铝块速度．铝块由静止释放，下落h ＝0.3 m 时，测得U ＝0.15 V ．(细线与圆盘间没有滑动，金属棒、导轨、导线及电刷的电阻均不计，重力加速度g ＝10 m/s 2)图10(1)测U时，与a点相接的是电压表的“正极”还是“负极”？(2)求此时铝块的速度大小；(3)求此下落过程中铝块机械能的损失．章末检测——★ 参考答案 ★——1．[[解析]]鸽子展翅飞行时若两翅端间距为0.3 m ．由E ＝Blv 得E ＝0.3 mV.C 项正确． [[答案]]C2．[[解析]]由Q ＝CU ，U ＝E ＝ΔΦΔt ＝ΔBSΔt ，分析可得增大磁感应强度变化率、增大线圈在垂直磁场方向的投影面积可增大A 、D 间电压，从而使Q 增大，B 项正确，C 、D 错误．减小电容器两极板间距离可使Q 增大，A 错误． [[答案]]B3．[[解析]]由于电磁阻尼，阻碍铜质圆环的下落，所以下落时间大于自由下落时间2hg. [[答案]]B4．[[解析]]设圆的半径为L ，电阻为R ，当线框以角速度ω匀速转动时产生的感应电动势E 1＝12B 0ωL 2.当线框不动，而磁感应强度随时间变化时E 2＝12πL 2ΔB Δt ，由E 1R ＝E 2R 得12B 0ωL 2＝12πL 2ΔB Δt ，即ΔB Δt ＝ωB 0π，故C 项正确． [[答案]]C5．[[解析]]若线圈进入磁场过程是匀速运动，完全进入磁场区域一定做加速运动，则离开磁场过程所受安培力大于重力，一定是减速运动，选项A 错误；若线圈进入磁场过程是加速运动，则离开磁场过程可能是加速运动，也可能是匀速运动，选项B 错误；若线圈进入磁场过程是减速运动，则离开磁场过程一定是减速运动，选项C 错误D 正确． [[答案]]D6．[[解析]]质量是惯性大小的唯一量度，与速度大小无关，B 错误；伽利略通过实验与假想得出力不是维持物体运动的原因，C 错误． [[答案]]AD7．[[解析]]磁铁从线圈中拔出时，线圈中磁场方向向右，磁通量减少，根据楞次定律，线圈中产生感应电动势，右端为正极，左端为负极，所以电阻中电流方向由b 到a ，故φb >φa .B 、D 项正确． [[答案]]BD8．[[解析]]S 2断开而只闭合S 1，稳定时，A 、B 两灯一样亮，说明两条支路电流相等，这时线圈无自感作用，可知线圈L 的电阻也是R ；在S 2闭合、S 1闭合且稳定时，I A ＝I L ；当S 2闭合、S 1突然断开时，流过A 灯的电流只是方向变为b→a ，但其大小不能突然增大，A 灯不能出现闪亮一下再熄灭的现象，故D 正确，B 错误；由于固定电阻R 没有自感作用，故断开S 1时，B 灯被断路，电流迅速变为零，B 灯立即熄灭．A 正确，C 错误．故正确[[答案]]为A 、D. [[答案]]AD二、非选择题(本题共4小题，共52分．解答时应写出必要的文字说明、方程式和演算步骤，有数值计算的要注明单位)9．[[解析]](2)依照楞次定律及灵敏电流计的指针偏转方向与流过它的电流方向的关系来判定，则①向右偏转一下；②向左偏转一下．(3)穿过电路中的磁通量发生变化即产生电磁感应现象．因电路不闭合无感应电流，但有感应电动势，且可以用楞次定律判断出感应电动势的方向，要产生感应电流，电路要求必须闭合．故[[答案]]选B 、D. [[答案]](1)如图所示(2)①向右偏转一下 ②向左偏转一下 (3)BD10．[[解析]]螺线管中产生的感应电动势E ＝nS ΔB Δt ＝6 V ，根据闭合电路欧姆定律，电路中的电流大小I ＝ER 1＋R 2＋r＝0.2 A ，电阻R 2上消耗的电功率大小P ＝I 2R 2＝1 W ， a 、b 两点间的电势差U ＝I(R 1＋R 2)＝5.7 V. [[答案]] 1 W 5.7 V11．[[解析]] (1)当地重力加速度g ＝10 m/s 2，则杆进入磁场时的速度v ＝2gh ＝1 m/s 由图象知，杆进入磁场时加速度a ＝－g ＝－10 m/s 2 由牛顿第二定律得mg －F 安＝ma 回路中的电动势E ＝BLv 杆中的电流I ＝ER 并R 并＝R 1R 2R 1＋R 2F 安＝BIL ＝B 2L 2vR 并得B ＝2mgR 并L 2v＝2 T (2)杆在磁场中运动产生的平均感应电动势E ＝ΔΦΔt杆中的平均电流I ＝E R 并通过杆的电荷量q ＝I·Δt ＝ER 并Δt ＝ΔΦR 并＝B·ΔS R 并通过杆的电荷量q ＝0.15 C [[答案]] (1)2 T (2)0.15 C 12．[[解析]](1)正极 (2)由电磁感应定律得U ＝E ＝ΔΦΔtΔΦ＝12BR 2ΔθU ＝12B ωR 2v ＝rω＝13ωR所以v ＝2U3BR ＝2 m/s.(3)ΔE ＝mgh －12mv 2ΔE ＝0.5 J.[[答案]](1)正极 (2)2 m/s (3)0.5 J。

物理优化探究选修3-2电磁感应及答案

1．如图所示，导轨间的磁场方向垂直于纸面向里，当导线MN在导轨上向右加速滑动时，正对电磁铁A的圆形金属环B中()A．有感应电流，且B被A吸引B．无感应电流C．可能有，也可能没有感应电流D．有感应电流，且B被A排斥解析：MN向右加速滑动，根据右手定则，MN中的电流方向从N→M，且大小在逐渐变大，根据安培定则知，电磁铁A的左端为N极，且磁场强度逐渐增强，根据楞次定律知，B环中的感应电流产生的内部磁场方向向右，B被A排斥．故D正确．答案：D2．(2012年高考海南卷)如图，一质量为m的条形磁铁用细线悬挂在天花板上，细线从一水平金属圆环中穿过．现将环从位置Ⅰ释放，环经过磁铁到达位置Ⅱ.设环经过磁铁上端和下端附近时细线的张力分别为T1和T2，重力加速度大小为g，则()A．T1>mg，T2>mg B．T1<mg，T2<mgC．T1>mg，T2<mg D．T1<mg，T2>mg解析：金属圆环从位置Ⅰ到位置Ⅱ过程中，由楞次定律知，金属圆环在磁铁上端时受力向上，在磁铁下端时受力也向上，由牛顿第三定律知，金属圆环对磁铁的作用力始终向下，对磁铁受力分析可知T1>mg，T2>mg，A项正确．答案：A3．(2013年泉州质检)如图所示，固定的水平长直导线中通有电流I，矩形线框与导线在同一竖直平面内，且一边与导线平行．线框由静止释放，在下落过程中()A．穿过线框的磁通量保持不变B．线框中感应电流方向保持不变C．线框所受安培力的合力为零D．线框的机械能不断增大解析：线框下落中距离直导线越来越远，磁场越来越弱，但磁场方向不变，所以磁通量越来越小，根据楞次定律可知感应电流的方向不变，A错，B对；线框左边和右边所受安培力总是大小相等，方向相反，但上下两边磁场强弱不同，安培力大小不同，合力不为零，C错；下落过程中机械能越来越小，D错．答案：B4.如图所示，两个线圈套在同一个铁芯上，线圈的绕向如图．左线圈连着平行导轨M和N，导轨电阻不计，在导轨垂直方向上放着金属棒ab，金属棒处于垂直纸面向外的匀强磁场中，下列说法中正确的是()A．当金属棒向右匀速运动时，a点电势高于b点，c点电势高于d点B．当金属棒向右匀速运动时，b点电势高于a点，c点与d点等电势C．当金属棒向右加速运动时，b点电势高于a点，c点电势高于d点D．当金属棒向右加速运动时，b点电势高于a点，d点电势高于c点解析：(1)金属棒匀速向右运动切割磁感线时，产生恒定感应电动势和恒定感应电流，由右手定则判断电流由a→b，b点电势高于a点，c、d端不产生感应电动势，c点与d点等势，故A错、B正确．(2)金属棒向右加速运动时，b点电势仍高于a点，感应电流增大，穿过右边线圈的磁通量增大，所以右线圈中也产生感应电流，由楞次定律可判断电流从d 点流出，在外电路d点电势高于c点，故C错、D正确．答案：BD[命题报告·教师用书独具]项正确，把正确选项前的字母填在题后的括号内)1．处在磁场中的一闭合线圈，若没有产生感应电流，则可以判定()A．线圈没有在磁场中运动B．线圈没有做切割磁感线运动C．磁场没有发生变化D．穿过线圈的磁通量没有发生变化解析：要发生电磁感应现象，产生电流，必须是穿过线圈的磁通量发生变化，否则无感应电流．只有D项正确．答案：D2.如图所示，闭合圆导线圈放置在匀强磁场中，线圈平面与磁场平行，其中ac、bd分别是平行、垂直于磁场方向的两条直径．当线圈做如下运动时，能产生感应电流的是()A．使线圈在纸面内平动B．使线圈平面沿垂直纸面方向向纸外平动C．使线圈以ac为轴转动D．使线圈以bd为轴转动解析：使线圈在纸面内平动，沿垂直纸面方向向纸外平动或以ac为轴转动，线圈中的磁通量始终为零，不变化，无感应电流产生；以bd为轴转动时，线圈中的磁通量不断变化，能产生感应电流．所以D选项正确．答案：D3．(原创题)我国新发明的J-20隐形战机，2012年8月进一步试飞．由于地磁场的存在，飞机在我国上空一定高度水平飞行时，其机翼就会切割磁感线，机翼的两端之间会有一定的电势差．则从飞机员的角度看，机翼左端的电势比右端的电势()A．低B．高C．相等D．以上情况都有可能解析：北半球的地磁场的竖直分量向下，由右手定则可判定飞机无论向哪个方向飞行，由飞行员的角度看均为左侧机翼电势较高．答案：B4.(2011年高考上海卷)如图，均匀带正电的绝缘圆环a与金属圆环b同心共面放置，当a绕O点在其所在平面内旋转时，b中产生顺时针方向的感应电流，且具有收缩趋势，由此可知，圆环a()A．顺时针加速旋转B．顺时针减速旋转C．逆时针加速旋转D．逆时针减速旋转解析：由楞次定律，欲使b中产生顺时针电流，则a环内磁场应向里减弱或向外增强，a环的旋转情况应该是顺时针减速或逆时针加速，由于b环又有收缩趋势，说明a环外部磁场向外，内部向里，故选B.答案：B5．如图所示，光滑导电圆环轨道竖直固定在匀强磁场中，磁场方向与轨道所在平面垂直，导体棒ab的两端可始终不离开轨道无摩擦地滑动，当ab由图中实线位置释放，直到滑到右侧虚线位置的过程中，关于ab棒中的感应电流情况，正确的是()A．先有从a到b的电流，后有从b到a的电流B．先有从b到a的电流，后有从a到b的电流C．始终有从b到a的电流D．始终没有电流产生解析：ab与被其分割开的两个圆环构成的回路，在ab棒运动过程中，磁通量都保持不变，无感应电流产生．答案：D6．(2012年高考北京卷)物理课上，老师做了一个奇妙的“跳环实验”．如图，她把一个带铁芯的线圈L、开关S和电源用导线连接起来后，将一金属套环置于线圈L上，且使铁芯穿过套环．闭合开关S的瞬间，套环立刻跳起．某同学另找来器材再探究此实验．他连接好电路，经重复试验，线圈上的套环均未动．对比老师演示的实验，下列四个选项中，导致套环未动的原因可能是()A．线圈接在了直流电源上B．电源电压过高C．所选线圈的匝数过多D．所用套环的材料与老师的不同解析：闭合开关S，金属套环跳起，是因为S闭合瞬间，穿过套环的磁通量变化，环中产生感应电流的缘故．产生感应电流要具备两个条件：回路闭合和穿过回路的磁通量变化．只要连接电路正确，闭合S瞬间，就会造成穿过套环磁通量变化，与电源的交直流性质、电压高低、线圈匝数多少均无关．该同学实验失败，可能是套环选用了非导电材料的缘故，故D选项正确．答案：D7．(2013年济南质检)现将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电流计及电键如图所示连接．下列说法中正确的是()A．电键闭合后，线圈A插入或拔出都会引起电流计指针偏转B．线圈A插入线圈B中后，电键闭合和断开的瞬间电流计指针均不会偏转C．电键闭合后，滑动变阻器的滑片P匀速滑动，会使电流计指针静止在中央零刻度D．电键闭合后，只有滑动变阻器的滑片P加速滑动，电流计指针才能偏转解析：电键闭合后，线圈A插入或拔出都会引起穿过线圈B的磁通量发生变化，从而电流计指针偏转，选项A正确；线圈A插入线圈B中后，电键闭合和断开的瞬间，线圈B的磁通量会发生变化，电流计指针会偏转，选项B错误；电键闭合后，滑动变阻器的滑片P无论匀速滑动还是加速滑动，都会导致线圈A 的电流发生变化，线圈B的磁通量变化，电流计指针都会发生偏转，选项C、D 错误．答案：A8.两根相互平行的光滑金属导轨水平放置于如图所示的匀强磁场中，在导轨上接触良好的导体棒ab和cd可以自由滑动．当ab以速度v向右运动时，下列说法中正确的是()A．开始一段时间，导体棒cd内有电流通过，方向是d→cB．开始一段时间，导体棒cd内有电流通过，方向是c→dC．开始一段时间，磁场对导体棒cd的作用力向左D．最终两导体棒速度相等，电流为零解析：利用楞次定律，两个导体棒与两根金属导轨构成闭合回路，分析出开始一段时间磁通量增加，结合安培定则判断回路中感应电流的方向是b→a→c→d→b，最后根据左手定则进一步确定cd的受力方向向右，cd棒加速，ab受力方向向左，ab棒减速，最后两棒速度相等，电路中磁通量不变，电流为零．答案：BD9．如图甲所示，等离子气流由左方连续以v0射入P1和P2两板间的匀强磁场中，ab直导线与P1、P2相连接，线圈A与直导线cd连接．线圈A内有随图乙所示的变化磁场，且磁场B的正方向规定为向左，如图甲所示，则下列说法正确的是()A．0～1 s内ab、cd导线互相排斥B．1～2 s内ab、cd导线互相排斥C．2～3 s内ab、cd导线互相排斥D．3～4 s内ab、cd导线互相排斥解析：由左侧电路可以判断ab中电流方向由a到b；由右侧电路及图乙可以判断，0～2 s内cd中电流为由c到d，跟ab中电流同向，因此ab、cd相互吸引，选项A、B错误；2～4 s内cd中电流为由d到c，跟ab中电流反向，因此ab、cd相互排斥，选项C、D正确．答案：CD10.如图所示，金属棒ab置于水平放置的金属导体框架cdef上，棒ab与框架接触良好．从某一时刻开始，给这个空间施加一个斜向上的匀强磁场，并且磁场均匀增加，ab棒仍静止，在磁场均匀增加的过程中，关于ab棒受到的摩擦力，下列说法正确的是()A．摩擦力大小不变，方向向右B．摩擦力变大，方向向右C．摩擦力变大，方向向左D．摩擦力变小，方向向左解析：由法拉第电磁感应定律和安培定则知，ab中产生的电流的大小恒定，方向由b到a，由左手定则，ab受到的安培力方向向左下方．F＝BIL，由于B 均匀变大，F变大，F的水平分量F x变大，静摩擦力f＝F x变大，方向向右，B 正确．答案：B二、非选择题(本题共2小题，共30分，解答时应写出必要的文字说明、方程式和演算步骤，有数值计算的要注明单位)11．(15分)如图所示，CDEF为闭合线圈，AB为电阻丝，当滑动变阻器的滑动触头向下滑动时，线圈CDEF中的感应电流在G处产生的磁感应强度的方向是“·”时，电源的哪一端是正极？解析：当线圈CDEF中的感应电流在G处产生的磁感应强度的方向是“·”时，它在线圈内部产生磁感应强度方向应是“×”，根据电路知识，电路中AB 的电流是增大的，由楞次定律知，线圈CDEF中感应电流的磁场要和原磁场方向相反，AB中增强的电流在线圈内部产生的磁感应强度方向是“·”，所以，AB 中电流的方向是由B流由A，故电源的下端为正极．答案：下端12．(15分)如图所示，固定于水平面上的金属架CDEF处在竖直向下的匀强磁场中，金属棒MN沿框架以速度v向右做匀速运动．t＝0时，磁感应强度为B0，此时MN到达的位置使MDEN构成一个边长为l的正方形．为使MN棒中不产生感应电流，从t＝0开始，磁感应强度B随时间t应怎样变化？请推导出这种情况下B与t的关系式．解析：要使MN棒中不产生感应电流，应使穿过线圈平面的磁通量不发生变化在t＝0时刻，穿过线圈平面的磁通量Φ1＝B0S＝B0l2设t时刻的磁感应强度为B，此时磁通量为Φ2＝Bl(l＋v t)由Φ1＝Φ2得B＝B0ll＋v t. 答案：见解析。
