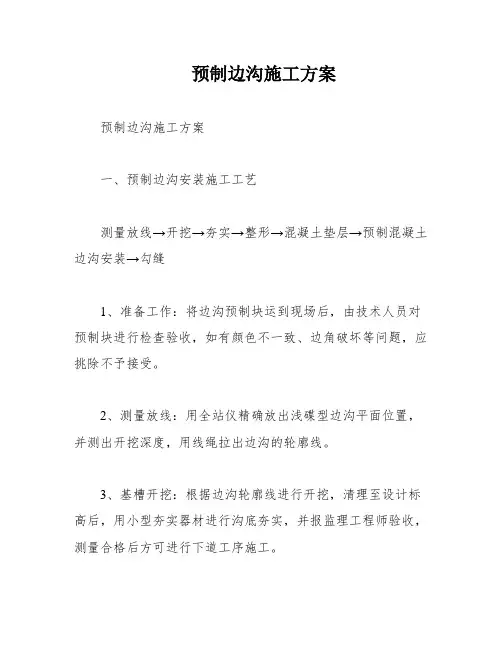

预制边沟施工方案

预制边沟施工方案

预制边沟施工方案
预制边沟施工方案
一、预制边沟安装施工工艺
测量放线→开挖→夯实→整形→混凝土垫层→预制混凝土边沟安装→勾缝
1、准备工作:将边沟预制块运到现场后,由技术人员对预制块进行检查验收,如有颜色不一致、边角破坏等问题,应挑除不予接受。

2、测量放线:用全站仪精确放出浅碟型边沟平面位置,并测出开挖深度,用线绳拉出边沟的轮廓线。

3、基槽开挖:根据边沟轮廓线进行开挖,清理至设计标高后,用小型夯实器材进行沟底夯实,并报监理工程师验收,测量合格后方可进行下道工序施工。

4、细石混凝土垫层:在边沟内侧及沟底浇筑一层细石混
凝土,之后夯实。

混凝土垫层完成后经监理工程师监检合格后,方可进行下道施工。

6、预制混凝土边沟安装:用全站仪精确放出边沟的边线,根据边沟设计尺寸做出模具,模具数量满足施工需要,并根据测量的点位进行准确安放,根据测量高程调整模具的高低。

边沟安装时应遵循先沟身后沟邦顺序安装施工。

边沟安装好后检查是否稳固、边沟顶面以及沟身应平整,沟底高程应符合设计要求,整体效果达到直线段整齐直顺,弯道部分圆滑美观,无折角。

7、边沟安装完成后应用稠度较大的砂浆进行灌缝,用钢
筋或其他工具进行捣实,留有3cm左右富余量以便进行勾缝。

8、边沟与碎落台小矮墙之间的混凝土需进行振捣、收光、抹面,并设置与浅碟型边沟伸缩缝相对应的断缝防止其表面产生不规格裂缝,伸缩(沉降)缝每隔15m设置一道。

9、勾缝:勾缝前1天应将预制块边沟浇水湿润,勾缝时再浇适量的水,以不出现明水为宜。

边沟预制实施性施工方案

边沟预制实施性施工方案

泗洪至许昌高速公路淮北段LG-06标边沟预制实施性施工方案一、概况泗洪至许昌高速公路淮北段LG-06标合同段起自K36+600,路线自东向西经丁楼南、任营南、东赵楼南侧、赵楼北侧,跨浍河后,至终点K44+400,线路全长7.8Km。

公路等级为双向四车道高速公路标准,路基宽28m。

根据“泗许高速公路防护工程施工精细化管理办法”文关于把泗许高速公路建设成为平原区典型示范工程、品牌工程的要求,我标段认真学习,并制定边沟预制实施性施工方案。

本合同段的路基原设计白舀型边沟变更为三块预制拼装的梯形型式边沟。

初步的统计,共需预制边沟砼预制块67410块,对此我们设专门的预制场,独立完成边沟砼板块的预制任务。

二、工程实施计划和施工方案(一)施工计划根据初步统计的工程数量,结合路基预压的情况,由于预制块数量较多,预制场堆放有限,因此必须合理安排预制工作,既能保证以后的铺彻进度,又能让预制工作连续均衡的生产,为此我们在计划铺彻开工之前完成预制工作量的50%左右,计划路面施工前完成全部边沟砼预制块的预制工作,如果中间预压时间等有变化的情况下,可视具体情况调整预制进度,确保总体进度协调一致。

月生产计划表(二)详细的施工方案和施工方法:1、预制场布置预制场位置设在浍河大桥右侧梁场内,因为梁场内场地均已经硬化并且用水、用电方便,靠近砼搅拌站是理想的位置。

预制场位于HZS90型砼搅拌附近,砼料用混凝土罐车运输,预制好以后集中分类堆放,人工卸载。

2、模板投入根据边沟变更图纸尺寸,我们计划投入边沟预制块模板300副,比计划计算多投入一点,延长脱模时间,并且可应付数量变化`工期压缩工程高峰等意外情况。

模板跟具要求采用定型塑料模具,模具厚度至少比预制构件厚1cm左右,边沟预制块模板结构简单,用塑料模制作成定型框架,并设置活动拆模装置。

预制前模具涂脱模剂,严谨采用废旧机油。

3、混凝土浇筑对砼要求应保证浇筑时有足够的和易性和坍落度,由于预制块体积小,范围小,无法用插入式振捣器振捣,因此待砼下料后,用手提式小平板振动器振捣。

边沟预制实施性施工方案

边沟预制实施性施工方案

边沟预制实施性施工方案清晨的阳光透过窗帘的缝隙,洒在施工图纸的角落,我拿起笔,思绪开始蔓延。

这已经是我第十个年头的方案写作了,每一个字,每一个标点,都承载着我对工程的理解和热情。

一、项目背景及目标我们得明确这个项目的背景。

这是一项关于边沟预制的工程,旨在提高施工效率,降低成本,同时确保工程质量。

我们的目标是,在规定的时间内,完成边沟的预制和安装,确保工程顺利进行。

二、施工方案设计1.工艺流程(1)原材料准备:选用优质的混凝土、钢筋等原材料,确保工程的质量。

(2)模具制作:根据设计图纸,制作符合要求的模具。

(3)混凝土浇筑:将混凝土浇筑到模具中,进行初步养护。

(4)钢筋绑扎:在混凝土达到一定强度后,进行钢筋绑扎。

(5)二次浇筑:在钢筋绑扎完成后,进行二次浇筑。

(6)脱模养护:待混凝土达到一定强度后,进行脱模养护。

2.施工方法(1)模具制作:采用先进的数控切割技术,确保模具的精度。

(2)混凝土浇筑:采用自动化浇筑设备,提高浇筑效率。

(3)钢筋绑扎:采用标准化操作流程,确保钢筋绑扎的质量。

(4)二次浇筑:在钢筋绑扎完成后,采用二次浇筑工艺,提高混凝土的密实度。

(5)脱模养护:采用高温蒸汽养护,缩短养护周期。

(6)安装:采用专业的安装队伍,确保安装质量。

三、施工进度安排1.准备阶段:1个月主要包括原材料准备、模具制作、设备调试等。

2.施工阶段:3个月主要包括混凝土浇筑、钢筋绑扎、二次浇筑、脱模养护等。

3.安装阶段:1个月主要包括边沟安装、调试等。

四、质量控制措施1.原材料检测:对原材料进行严格的质量检测,确保原材料合格。

2.施工过程监控:对施工过程进行实时监控,确保施工质量。

3.质量验收:在工程完成后,进行质量验收,确保工程质量达到预期目标。

五、安全措施1.安全培训:对施工人员进行安全培训,提高安全意识。

2.安全防护:施工现场设置安全防护设施,确保施工安全。

3.应急预案:制定应急预案,应对突发事件。

六、成本控制1.材料采购:通过比价、招标等方式,降低材料采购成本。

边沟预制实施性施工方案

边沟预制实施性施工方案

边沟预制实施性施工方案背景介绍边沟是指道路两侧与护栏之间的下水道,主要用于排水和引流,保持道路通畅和干燥。

在城市建设过程中,边沟的建设非常重要,因为它对城市的交通和环境起到了至关重要的作用。

然而,传统的边沟建设方法面临一系列的问题,如施工周期长、人工费用高、质量难以保证等。

随着预制构件技术的不断发展,边沟预制技术开始得到应用。

预制边沟的优点是施工周期短、施工质量高、成本低等,因此备受欢迎。

然而,边沟预制实施性施工方案仍然需要精心制定,以确保施工顺利进行,所以我们需要对边沟预制实施性施工方案进行详细的讨论和分析。

施工前准备选址首先,需要对预制边沟的选址进行认真的考虑。

选址需要考虑到以下因素:•环境和气候条件是否适合;•边沟的长度和宽度是否符合规范标准;•是否有工厂用地和运输条件等。

设计方案边沟预制实施性施工方案的制定需要根据实际情况和预制边沟的特点进行设计。

设计方案需要包括以下内容:•预制边沟尺寸和数量;•预制边沟排水系统和连接方式;•预制边沟的安装和固定方法;•边沟预制现场的施工计划等。

器材和设备准备预制边沟的制作需要器材和设备的支持。

在进行边沟预制实施性施工方案前,需要确保所需器材和设备的准备工作已经完成。

施工步骤施工场地的准备在施工前,需要对施工场地进行准备。

准备工作包括:•地面整平;•除去杂物,保持施工场地清洁;•对施工场地进行标识,设置施工区域边界等。

预制边沟的生产在施工现场附近设立生产厂区,进行预制边沟的生产。

生产厂区需要满足以下条件:•电力、水电、通风设备齐全;•厂房面积满足边沟预制生产需要;•厂区内设置安全防护设施。

预制边沟的运输生产好的预制边沟需要运输到施工现场。

运输需要考虑以下问题:•运输路径和运输工具的选择;•运输时间和道路状况等。

预制边沟的安装和连接到达施工现场后,需要进行预制边沟的安装和连接。

具体步骤包括:•根据设计方案,在预定位置上挖掘出正确的沟槽形状;•调整预制边沟的水平位置并对其进行固定;•连接预制边沟的排水系统和其他管道系统。

水泥砼预制块边沟施工方案

水泥砼预制块边沟施工方案

水泥砼预制块边沟施工方案1. 引言水泥砼预制块边沟是道路、广场以及其他建筑施工中常用的一种边沟施工方式。

它具有施工便捷、施工周期短、耐久性强等优点,被广泛应用于城市道路建设中。

本文将介绍水泥砼预制块边沟的施工方案,包括施工准备、施工工艺、施工要点等。

2. 施工准备2.1 材料准备•水泥:按照设计要求购买适量的水泥;•骨料:选用合适的砂石作为骨料;•预制块:根据实际需要购买适量的水泥砼预制块;•水:用于调和水泥制备砼;•铺路工具:包括平头锤、水平仪、扫帚、铁锹等。

2.2 设备准备•搅拌机:用于搅拌水泥和骨料;•压路机:用于压实地基;•平板夯:用于压实砼;•泵车:用于泵送砼。

3. 施工工艺3.1 基础处理在边沟施工区域内,首先清除杂物和泥土,保持基础平整。

然后,使用压路机对地基进行一次压实,确保基础扎实坚固。

3.2 预制块安装首先,在已经压实的基础上铺设沙层,沙层的厚度根据设计要求而定。

然后,将水泥砼预制块按照设计图纸的要求依次铺设在沙层上。

在铺设的过程中,要保证预制块之间的间隙均匀,并使用水平仪进行检测,确保预制块的水平度。

3.3 砼浇筑在预制块安装完毕后,进行砼浇筑。

首先,按照设计要求将水泥和骨料按比例混合,加入适量的水进行搅拌。

然后,将搅拌好的砼运输到施工现场,使用泵车将砼泵送到边沟内。

在倾倒砼的过程中,要注意控制流速和流量,确保砼充实到边沟的每个角落。

3.4 平整和养护在砼浇筑完毕后,使用平板夯对边沟进行压实,确保砼牢固。

然后,使用扫帚清理边沟表面的杂物,保持边沟的整洁。

最后,对边沟进行养护,通常采取喷水养护的方式,每天喷水两次,持续养护7天。

4. 施工要点•施工前要仔细查看设计图纸,了解边沟的布置和尺寸要求;•施工中要注意安全,佩戴好防护装备,避免发生意外;•预制块的铺设要保证水平度,预制块之间的间隙要均匀;•砼的浇筑要控制好流速和流量,确保充实度;•施工完毕后要进行压实和平整,保证边沟的牢固性;•养护要做到规范,喷水养护的次数和时间要按照要求执行;•施工完毕后,要对施工现场进行清理,保持环境整洁。

公路工程边沟施工方案

公路工程边沟施工方案

边沟施工技术方案一、概况本项目边沟工程分为I型和IV型两类,设计为现浇C20混凝土边沟为1681.74m³,预制安装边沟C20混凝土盖板为2.38m³;盖板纲纪:光圆钢筋(HPB235、HPB300)72.8kg,带肋钢筋(HRB335、HRB400)392kg。

二、组织机构设置、劳动力安排及主要施工机械、材料1、组织机构设置及劳动力安排本工程由项目经理、总工、质检工程师、试验工程师、安全工程师、专职质检员、测量工程师共同管理组织施工。

组建路基施工队两队,安排机械工20人,普工120人。

2、主要施工机械及材料本项目边沟施工计划使用挖掘机(3K230-6/上海)2台、沃尔沃反铲1台、日立反铲1台、16T吊车1台、50装载机1台、926装载机1台、22T压路机1台、钢筋调直机与切断机个1台,12T 自卸汽车4辆、砂浆搅拌机5台、洒水车12T一台。

边沟主要施工原材料片石、碎石采自中江石场,中砂级粗砂采自中江石场.材料标准试验报告及试验仪器设备表附后。

三、施工进度计划本工程定于2013年7月20日开工,计划竣工日期为2013年11月30日,预计工期130天。

四、施工方法及工艺措施1 、施工准备熟悉设计图纸,按设计给定的控制桩,采用全站仪进行全线贯通复测、认桩、补桩,并进行地面线的复核工作后进行单项工程的测量放样。

在重测地面标高后,绘制填挖横断面图,并报监理工程师审核、批准。

详见复测报告。

2、沟槽开挖施工(1)施工前的技术准备施工前应熟悉、掌握施工图;准备好相应的施工机具;对操作工人进行上岗培训,培训合格后方可进行施工;(2)管沟的开挖管沟的开挖必须严格按照设计图纸或工程监理指导的开挖路线及开挖深度进行施工,而且在没有征得相关部门同意的情况下不得擅自进行改动。

在结实、稳固的沟底,管底的宽度有施工所需要的操作空间决定,空间大小必须允许能够正常进行管底的正确准备及管沟填埋材料的填埋及夯实等工作。

预制砼边沟安装施工方案

预制砼边沟安装施工方案

预制砼边沟安装施工方案适用于道路、桥梁、水利等工程中边沟的施工。

预制砼边沟具有施工速度快、质量稳定、便于维护等优点。

本方案以某道路工程为例,对预制砼边沟的安装施工进行详细阐述。

二、施工准备1. 施工图纸及资料:熟悉预制砼边沟的施工图纸、设计规范及相关资料,确保施工过程中按照设计要求进行。

2. 施工人员:组织具备相关施工经验的施工队伍,明确各工种人员的职责和分工。

3. 施工机械:准备挖掘机、吊车、装载机、平板车等施工机械,确保施工顺利进行。

4. 材料准备:根据设计要求,准备相应规格的预制砼边沟、连接件、垫块等材料。

5. 施工场地:清理施工现场,确保施工场地平整、干净。

三、施工步骤1. 施工放样:根据设计图纸,使用全站仪放出边沟中心线及边线,并在现场进行标记。

2. 沟槽开挖:按照放样线开挖沟槽,确保沟槽尺寸符合设计要求。

3. 预制砼边沟运输:将预制砼边沟运输至施工现场,采用平板车进行运输。

4. 预制砼边沟安装:(1)吊装:使用吊车将预制砼边沟吊装至沟槽内,确保边沟位置准确。

(2)连接:将相邻的预制砼边沟连接件对接,确保连接牢固。

(3)调整:对安装后的边沟进行调整,使其符合设计要求。

5. 垫块设置:在预制砼边沟底部设置垫块,确保边沟水平。

6. 防水层铺设:在预制砼边沟内部铺设防水层,防止渗水。

7. 铺设排水管:根据设计要求,在边沟内部铺设排水管,确保排水畅通。

8. 回填土:在预制砼边沟两侧回填土,并进行夯实。

9. 表面处理:对预制砼边沟表面进行清理,确保表面平整、无杂物。

四、质量控制1. 材料质量:确保预制砼边沟、连接件等材料符合设计要求。

2. 施工过程:严格按照施工步骤进行施工,确保施工质量。

3. 工程验收:按照设计规范及质量标准进行工程验收。

五、安全文明施工1. 施工现场安全:严格执行安全操作规程,确保施工人员安全。

2. 施工文明:保持施工现场整洁,减少施工对周边环境的影响。

3. 施工垃圾处理:按照规定进行施工垃圾处理,确保环境整洁。

砼边沟预制板安装施工方案

砼边沟预制板安装施工方案

一、工程概况砼边沟预制板安装施工是道路、广场、庭院等工程中重要的排水设施,其主要作用是收集路面雨水,并将其导入排水管道。

本方案针对砼边沟预制板的安装施工,确保施工质量,提高工程效率。

二、施工准备1. 材料准备:确保砼边沟预制板、水泥、砂、石子、钢筋等材料符合设计要求,并备足施工工具。

2. 施工人员:组织专业施工队伍,明确各工种人员职责。

3. 施工现场:清理施工现场,确保场地平整、无障碍物。

4. 施工设备:准备挖掘机、装载机、平板车、吊车等设备。

三、施工步骤1. 施工放样:根据设计图纸,确定砼边沟预制板的位置,放样时注意标高、尺寸和坡度。

2. 基础处理:对砼边沟底部进行清理,确保基础平整、坚实。

如有必要,进行基础加固。

3. 预制板运输:将砼边沟预制板运至施工现场,确保运输过程中不受损坏。

4. 预制板安装:(1)测量定位:根据放样结果,测量并标记预制板的位置。

(2)吊装:使用吊车将预制板吊起,对准位置,缓慢放下。

(3)校正:确保预制板位置正确,与相邻板接缝严密,如有偏差,及时调整。

(4)固定:在预制板与基础之间安装锚固钢筋,并浇筑混凝土,确保预制板固定牢固。

5. 接缝处理:检查预制板接缝处,如有缝隙,用密封胶填充。

6. 检查验收:对安装完成的砼边沟预制板进行检查,确保质量符合设计要求。

四、施工注意事项1. 施工过程中,注意保护预制板,防止损坏。

2. 安装预制板时,注意标高、尺寸和坡度,确保排水畅通。

3. 预制板与基础之间的连接要牢固,防止因位移导致漏水。

4. 施工过程中,注意安全,遵守施工规范。

五、施工进度安排根据工程规模和施工条件,制定合理的施工进度计划,确保工程按时完成。

六、质量保证措施1. 严格材料检验,确保材料质量符合设计要求。

2. 严格执行施工工艺,确保施工质量。

3. 加强现场管理,确保施工安全。

4. 做好施工记录,便于工程验收和后期维护。

通过以上施工方案的实施,确保砼边沟预制板安装施工质量,提高工程效率,为我国基础设施建设贡献力量。

预制边沟施工方案

预制边沟施工方案

预制边沟施工方案1. 引言预制边沟是一种常见的城市道路排水设施,用于收集和排除降雨水。

本文档将介绍预制边沟的施工方案,包括施工准备、施工步骤和施工注意事项等内容。

2. 施工准备在进行预制边沟的施工前,需要进行以下准备工作:2.1 设计方案的阅读和理解施工团队需要详细阅读和理解设计方案,包括预制边沟的尺寸、材料要求等内容。

2.2 工程材料和设备的准备根据设计方案的要求,准备所需的预制边沟构件、胶接材料、固定件等。

同时,确保施工所需的设备如挖掘机、起重机等已经准备就绪。

2.3 施工人员的培训和技能掌握施工人员需要接受相关的培训,熟悉预制边沟施工的步骤和安全注意事项,确保能够正确、高效地施工预制边沟。

3. 施工步骤3.1 地面准备在施工现场清理,确保地面平整,并清除任何障碍物。

这将为预制边沟的安装提供良好的基础。

3.2 模板制作根据设计方案的要求,制作预制边沟的模板。

模板的制作需要按照精确的尺寸和角度进行,以确保预制边沟的准确安装。

3.3 预制边沟的安装首先,将预制边沟的构件按照设计方案的要求进行排列并设置在模板上。

使用胶接材料将构件固定在一起,确保其稳定性。

3.4 与排水系统连接根据设计方案,将预制边沟与城市排水系统连接起来。

确保连接处没有漏水,并进行必要的密封处理。

3.5 固定边沟在边沟安装完成后,使用适当的固定件将其与地面固定。

确保边沟的稳固性和安全性。

4. 施工注意事项在预制边沟的施工过程中,需要注意以下事项:4.1 安全措施施工人员需要遵守相关的安全规定,佩戴必要的个人防护装备,确保施工过程中的安全。

4.2 施工质量控制在施工过程中,需要进行质量控制,确保预制边沟的尺寸、角度等符合设计要求。

4.3 施工进度控制制定合理的施工计划,控制施工进度,确保施工能够按时完成。

4.4 环境保护施工过程中要注意环境保护,减少对周边环境的影响。

及时清理施工现场,并妥善处理废弃物。

5. 总结预制边沟的施工是一个复杂的过程,需要施工人员具备一定的技术和经验。

边沟预制件施工方案

边沟预制件施工方案

边沟预制件施工方案1. 前言边沟预制件是一种新型的道路排水设备,其采用模块化预制结构,能够快速安装、降低施工难度和施工周期。

本文将介绍边沟预制件的施工方案,以供相关从业人员参考。

2. 前期准备2.1 设计选型根据道路设计要求及地形条件,确定边沟预制件的长、宽、高、排水能力等参数,并选择相应的预制件型号。

2.2 基础处理按照设计要求,在边沟预制件的安装位置进行开挖、夯实和防渗处理等基础工作。

2.3 材料准备准备边沟预制件及其支撑、铺垫材料、环氧树脂、膨胀螺栓等施工材料和工具。

3. 施工流程3.1 边沟预制件的安装1.按照设计要求,按照模块化拼装方式将边沟预制件安装在基础中。

2.在边沟预制件的接缝处涂布环氧树脂胶。

3.使用膨胀螺栓将预制件相邻处固定,注意预制件水平、垂直的正确安装位置。

3.2 边沟支撑、铺垫材料的安装1.在边沟的底部和侧面安装支撑材料,保证边沟的稳定和垂直度。

2.在边沟的底部铺设防滑垫材料,防止边沟预制件与基础材料之间出现滑移情况。

3.3 预制件与道路排水设备连接1.将边沟预制件与其他的道路排水设备连接处进行连接。

2.使用环氧树脂胶水将边沟预制件与其他排水设备固定。

4. 安全措施1.施工人员必须佩戴安全帽、皮手套等个人防护用品。

2.施工现场必须进行施工安全培训,确保施工人员了解并遵守各项安全规定。

3.吊装边沟预制件时,应使用合适的吊装设备和固定措施,确保施工安全。

5. 后期验收完成施工后,必须进行验收工作,确保边沟预制件的安装质量符合相关规定。

验收应包括边沟预制件的水平度、垂直度、水流畅通性等指标的检验。

6.边沟预制件的施工方案包括基础处理、材料准备、施工流程、安全措施和后期验收。

施工人员必须遵守相关规定,确保施工安全和质量。

预制混凝土边沟施工方案

预制混凝土边沟施工方案

预制混凝土边沟施工方案1. 引言预制混凝土边沟是一种常见的街道排水系统,用于有效排水和控制道路积水。

本文档旨在提供一种预制混凝土边沟施工方案的详细说明,以供工程师和施工人员参考。

2. 施工前准备在进行预制混凝土边沟施工之前,应进行以下准备工作:•完成设计图纸的审查和确认。

•准备施工所需的材料,包括预制混凝土板、水泥、砂浆和钢筋等。

•确定施工现场的安全措施,包括施工区域的封锁和标识、施工人员的安全防护等。

3. 施工步骤3.1 清理施工区域在施工区域进行施工前,应先清理施工区域,包括清除杂物、平整地面等。

3.2 设计定位和标定根据设计图纸标注的边沟位置和尺寸, 使用测量设备在施工现场进行边沟的定位和标定。

确保边沟位置准确无误。

3.3 钢筋加工和安装根据设计图纸要求,进行钢筋加工,并将钢筋和预制混凝土板连接起来确保强度和稳定性。

在施工现场,将钢筋正确地安装在设计定位的边沟位置。

3.4 预制混凝土板安装预制混凝土边沟板根据设计要求在现场进行安装。

确保预制混凝土板与钢筋连接良好,确保边沟的整体结构牢固稳定。

3.5 砂浆填缝安装完成后,使用砂浆填充混凝土板之间的缝隙,确保边沟的密封性和平整性。

砂浆的配合比例应根据设计要求进行调整。

3.6 后续处理完成砂浆填缝后,对边沟进行检查和清理。

清除施工过程中遗留的杂物和砂浆,并对边沟进行护理和保养。

4. 施工质量控制在预制混凝土边沟施工过程中,应进行以下质量控制措施:•施工过程中进行检查和验收,确保边沟位置和尺寸准确无误。

•检查钢筋加工质量,确保钢筋连接稳固。

•检查预制混凝土板的质量,包括表面平整度、韧性和强度等。

•确保砂浆的配合比例准确,并对填缝过程进行监控和检查。

5. 安全注意事项在进行预制混凝土边沟施工时,务必注意以下安全事项:•施工现场要进行合理的封锁和标识,确保施工区域的安全。

•施工人员应正确使用个人防护装备,包括安全帽、工作服、手套和安全鞋等。

•在进行钢筋加工和安装时,注意避免钢筋刺伤和其他安全风险。

小型预制件施工方案

小型预制件施工方案

小型混凝土预制件施工方案一、施工方案编制依据编制依据1.山东省规划的龙口至青岛公路施工招标文件、补遗书、施工图纸、施工合同及其它有关资料。

2.现行?公路设计标准?、?施工技术标准及规程?、?公路工程质量检验评定标准?。

3.总体施工组织设计、总体进度方案等文件。

4.?山东省高速公路施工标准化管理指南?及当地政府在环境保护等方面的具体规定与要求。

二、工程概况龙口—青岛公路莱西〔沈海高速〕至城阳段第四合同段起讫桩号为LK0+-K9+896,全长9.89公里。

本合同段小型预制构件情况如下:预制边沟:一般填方路段排水沟预制混凝土块尺寸:长度50cm,宽度40cm/26.12cm,厚度6cm,采用C30砼预制。

浆砌拱坡预制块:混凝土块尺寸:长度50cm,宽度33cm,厚度5cm,采用C30砼预制。

预制六棱空心砖:桥头锥坡及通道锥坡采用变长为15cm×15cm厚的空心六棱块,采用C25砼预制。

边沟预制盖板:通道桥下被交路路侧边沟采用预制盖板,长度86cm,宽度50cm,厚度15cm,采用C30砼预制。

工程数量见下表:⑴预制块大样图如下:3cm7.5cm空心六棱块,厚度15cm⑵边沟盖板预制如下:⑶排水沟预制尺寸如下:三、施工方案1、施工准备〔1〕场地准备本标段的预制块集中选择在LK4+200路基左侧50m 预制场内预制,施工之前采用推土机、压路机等机械将场地平整碾压,并进展混凝土硬化,设置排水沟,建立料仓,建立钢筋存放场地。

预制之前,做好三通一平。

〔2〕材料准备10c 1200水泥采用经监理批准的即墨中联P.O42.5袋装水泥;拌与用砂、碎石等采用经监理工程批准的厂家,砂必须用水洗过筛,每批次的水泥、砂、碎石到场后,须经工程部试验室及监理处试验室检测合格前方可使用;试验室确定混凝土配合比,并在现场设置配合比标示牌。

水泥采用下垫混凝土与防潮布,上盖防雨布的方法,离地高度不得小于30cm,砂石料要分堆存放整齐;钢筋等采用工程部统一采购,在现场按要求存放。

边沟板块预制安装施工方案

边沟板块预制安装施工方案

边沟板块预制安装施工方案一、工程概况我部技术人员对本标段路基排水工程进行了认真的审查、统计。

其中主线纵向排水沟2084.16m3,梯形边沟542.97m3.马堰互通立交纵向排水沟1406.87m3。

我部预制地已进行了硬化,每天可预制80m3,我部安排两家施工队24小时专门进行预制块制作、安装并根据路基成型情况及时安排施工队。

二、施工方案:(一)、施工准备:A、实验的准备:我部实验室对各种原材料均已实验完毕,监理工程师亦进行了抽检,均符合规范要求,混凝土配合比已批复。

B、制作准备:预制场地及存放预制块场地已进行平面布置,旁边开挖排水沟,保持预制场内整洁,安装必要的电力线路,要有足够的照明设施,以保证施工的顺利进行。

自备150kw柴油发电机组1台,以备停电时应急用。

存放预制块场地要整平,压实,施工机具要配套,备料充分。

(二)、模板的制作与安装:外模采用钢模板,由于设计图纸无平面尺寸图根据具体情况其平面尺寸均采用60×85cm。

模板加工严格按预制块外型结构尺寸制作,具有足够的强度和刚度,同时应方便安装、拆除。

模板安装前,要均匀涂刷脱模剂,模板支座应稳固,接缝处整齐、严密,模板的几何尺寸和垂直度符合技术规范的要求。

(见表一)根据其预制的具体特点,在安装和浇筑实行流水作业方式,及边立模边浇筑。

随时检查验收。

表一 模板制作允许偏差(三)、混凝土的浇筑:拌制混凝土的材料严格执行技术规范要求,施工时严格按照配合比用料配料,随时测定坍落度。

混凝土浇筑前首先对模板再次进行检查,清理干净模板内的杂物、积水,混凝土浇筑采用平板式振动器和3cm 的插入式振捣棒进行振捣,振捣必须均匀,时间不易过长或过短,确保其密实度。

在施工中实行专人全过程的旁站。

进行监控。

(四)混凝土的养生:混凝土完成后,在收浆后尽快予以覆盖和洒水养护。

防止表面收缩干裂。

混凝土的洒水养护时间为7d ,养护所用水与拌和所用水相同,在混凝土强度达到2.5Mpa 前,不得使其承受行人运输工具等荷载。

预制混凝土盖板边沟施工

预制混凝土盖板边沟施工

预制混凝土盖板边沟施工
介绍
本文档旨在提供预制混凝土盖板边沟施工的相关信息和指导。

预制混凝土盖板边沟施工是确保边沟的完整性和功能性的重要步骤。

以下是一些建议和步骤,帮助您顺利完成这项工作。

施工准备
1. 准备施工材料和工具。

2. 对施工区域进行勘测和清理,确保表面平整和无障碍物。

3. 确定边沟位置和尺寸,进行测量和标记。

施工步骤
1. 在边沟位置挖掘一条适当的沟槽,确保沟槽的深度和宽度符
合设计要求。

2. 基于沟槽的尺寸,制作预制混凝土盖板。

3. 将预制混凝土盖板安装到沟槽上,确保与周围地面平齐且紧
密贴合。

4. 对安装后的预制混凝土盖板进行检查,确保没有缺陷或裂缝。

5. 如果需要,使用适当的密封材料对盖板与周围地面之间的缝
隙进行密封。

安全注意事项
1. 在施工过程中,必须遵守安全操作规程和使用个人防护设备。

2. 当操作重型设备时,确保有经验的操作员进行操作。

3. 注意周围环境的安全,确保施工区域没有危险物体或人员。

清理和维护
1. 在施工完成后,清理施工区域,将废弃物和碎片清除。

2. 定期检查边沟的状况,确保预制混凝土盖板的完好无损。

以上是预制混凝土盖板边沟施工的一些建议和步骤。

请根据实
际情况和设计要求进行操作,并确保施工过程中遵守相关的安全规
程和标准。

预制板排水边沟施工方案

预制板排水边沟施工方案

预制板排水边沟施工方案1. 引言预制板排水边沟是一种常用的排水系统,其具有结构简单、施工便捷、耐久性强等优点。

本文将介绍预制板排水边沟的施工方案,包括施工前准备、材料与设备、施工步骤等内容。

2. 施工前准备在进行预制板排水边沟施工前,需要进行以下准备工作:2.1 方案设计根据工程需求和实际情况,制定合理的排水方案,包括边沟的长度、宽度、深度等参数的确定。

2.2 施工图纸根据方案设计,绘制详细的施工图纸,包括边沟的布置、连接、出口等细节。

2.3 场地准备清理施工场地,确保场地平整、无障碍物,并对地面进行初步处理,如填平不平整的地面。

2.4 材料与设备准备准备施工所需的材料和设备,包括预制板、水泥、砂浆、水平仪、批刀等。

3. 材料与设备预制板排水边沟的施工所需的主要材料和设备如下:3.1 材料•预制板:选用优质的预制混凝土板作为边沟的材料,具有一定的强度和耐久性。

•水泥:供砂浆使用,用于预制板的固定和连接。

•砂浆:用于填充预制板之间的缝隙,加强边沟的密封性和稳定性。

3.2 设备•水平仪:用于辅助工人进行边沟的水平校验。

•批刀:用于施工时砂浆的刮取和涂抹。

4. 施工步骤根据施工图纸和方案设计,按照以下步骤进行预制板排水边沟的施工:4.1 建立基准线根据施工图纸确定排水边沟的位置和长度,然后在场地上拉出基准线,作为边沟施工的起点。

4.2 预制板安装根据施工图纸上的标示和要求,将预制板依次安装在基准线两侧,并用水泥进行固定。

4.3 缝隙填充使用砂浆填充预制板之间的缝隙,并利用批刀进行涂抹,确保边沟的密封性和稳定性。

4.4 水平校验使用水平仪对施工好的边沟进行水平校验,确保边沟的平整度。

4.5 清理和修整施工完成后,对施工场地进行清理,清除杂物和垃圾,并对边沟进行修整,确保边沟的整洁和美观。

5. 施工注意事项在进行预制板排水边沟施工时,需要注意以下事项:5.1 安全施工人员需要正确佩戴安全帽、安全鞋等防护用具,并遵循相关的安全操作规范。

排水沟、盖板边沟施工方案

排水沟、盖板边沟施工方案

排水沟、盖板边沟施工方案施工队伍由一名项目经理、一名技术负责人、一名安全负责人、六名班组长、六名机械操作工、三十名普通工人组成。

所有人员必须持有相关证书和资格。

2、机械方面:施工需要的机械有混凝土拌和机、挖掘机、推土机、装载机、压路机、起重机等。

所有机械必须经过检查和维护,确保正常使用。

五、施工工艺5.1、排水沟施工工艺1)清理基底:清理排水沟基底,确保基底平整、干燥、无杂物。

2)制作预制构件:按照设计要求,制作预制构件,采用C25砼浇筑,预制构件应符合设计要求和质量标准。

3)预制构件安装:将预制构件按照设计要求安装在基底上,并进行调整,确保预制构件之间的间隙均匀。

4)现浇砼施工:在预制构件之间浇筑C25砼,确保砼浇筑均匀、密实。

5)砼养护:对已浇筑的砼进行养护,确保砼强度和质量。

5.2、盖板边沟施工工艺1)清理基底:清理盖板边沟基底,确保基底平整、干燥、无杂物。

2)制作预制构件:按照设计要求,制作预制构件,采用C25砼浇筑,预制构件应符合设计要求和质量标准。

3)预制构件安装:将预制构件按照设计要求安装在基底上,并进行调整,确保预制构件之间的间隙均匀。

4)现浇砼施工:在预制构件之间浇筑C25砼,确保砼浇筑均匀、密实。

5)安装盖板:在预制构件之间安装盖板,确保盖板之间的间隙均匀。

6)砼养护:对已浇筑的砼进行养护,确保砼强度和质量。

六、安全措施6.1、施工现场应设置安全警示标志,施工区域应围挡围护,保证施工区域安全。

6.2、施工人员应穿戴好安全防护用品,如安全帽、安全鞋、手套等。

6.3、机械操作人员必须持有相关证书,严格按照操作规程操作机械。

6.4、施工现场应设置消防器材,确保施工现场消防安全。

6.5、施工过程中应严格遵守相关法律法规和安全操作规程,确保施工过程中的安全。

1、制定详细的施工计划,合理安排施工进度和工序,确保施工有序进行。

2、加强对材料和设备的管理,确保供应及时、质量可靠。

3、采用先进的施工技术和设备,提高施工效率。

预制水泥边沟盖板施工

预制水泥边沟盖板施工

预制水泥边沟盖板施工介绍本文档旨在提供预制水泥边沟盖板施工的必要信息和步骤。

准备工作在进行预制水泥边沟盖板施工之前,需要进行以下准备工作:1. 工程测量:准确测量边沟的尺寸和位置,以便预制边沟盖板符合要求。

2. 物料准备:采购所需的预制水泥边沟盖板,确保其质量和数量满足工程需求。

3. 工具准备:准备好所需的工具,例如水平仪、测量工具、搅拌器等。

施工步骤以下是预制水泥边沟盖板的施工步骤:1. 清理边沟:清理边沟内的杂物和垃圾,确保边沟干净、平整。

2. 铺设基础:在边沟底部铺设一层砂浆或混凝土,用于增强边沟的承重能力。

3. 安装边沟盖板:将预制水泥边沟盖板按照尺寸和位置要求放置在边沟上。

4. 调整水平:使用水平仪调整边沟盖板的水平度,确保所有边沟盖板平行平整。

5. 固定边沟盖板:使用混凝土粘结剂或合适的固定装置将边沟盖板固定在边沟上,确保其稳固牢固。

安全注意事项在进行预制水泥边沟盖板施工时,请注意以下安全事项:1. 佩戴个人防护装备,如头盔、手套和工作鞋。

2. 在施工现场设置明显的警示标志,以避免人员误入施工区域。

3. 确保工具和设备的安全性能,防止发生意外伤害。

4. 遵守施工现场的相关规章制度,严禁违规行为。

维护和保养一旦预制水泥边沟盖板施工完成,需要进行定期维护和保养,以确保其正常使用和延长使用寿命:1. 定期检查边沟盖板的安装情况,如发现松动或损坏,及时进行修理或更换。

2. 跟踪并清理边沟内的杂物和垃圾,以保持边沟的畅通和排水功能。

3. 定期清洗边沟盖板,去除表面的污垢和积水。

总结预制水泥边沟盖板施工是重要的基础工程,准备工作和施工步骤的正确执行对于保证边沟的质量和使用寿命至关重要。

在施工过程中务必注意安全事项,并定期进行维护和保养,以确保边沟盖板的正常功能和寿命。

相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

护坡道及边沟预制件施工方案
一、工程项目简介:
新郑高速公路N0.3 标段大部分为填方路段,根据合同工期及编号为
YJS2004.8-2 的设计变更通知要求施工进度的要求,我标段准备进行护坡道及边沟预制块的施工,根据设计图纸,护坡道及边沟预制均采用20号混凝土,共分为A、B、C、D、E、G、H 七种型号。

董其均负责D、G型,胡满良负责A、B、C型,姬同祥负责E、H型。

二、施工前的准备工作:
选择预制场地:由于此段地形复杂,加上预制工程量较大,因此预制场地都选择在离工地较近,水电以及交通都很便利的地方。

1、场地选择:K20+287西(胡满良)、K25+131西(董奇均)、
K24+643 东(姬同祥)。

2、场地的平整、夯实和硬化:根据生产需要,对施工生产场地进行平整、夯实和硬化处理。

3、平面布置:主要考虑搅拌机安放场地、原材料堆放场地、预制区和成品存放区等的规划,达到布局合理,以利于提高生产效率。

4、施工生产设备安装及调试:主要为搅拌机的安装及调试。

5、原材料采购和试验:此项工作由项目部试验室对原材料包括水泥、碎石、砂子等进行自检试验,确认满足质量规范要求并经监理工程师抽检合格后方可使用。

水泥必须具备出厂试验报告和质量证明书,工程用水在现场打井使用地下水。

6、模板制作:采用平模施工,模板使用钢材制作,模板由专
业厂家技术工人加工制作
三、施工工艺:
工艺流程图
(1)将台面及模板内侧涂上隔离剂。

(2)用
350L强制式搅拌机拌制混凝土,拌制时间不少于 1.5分钟,施工时严格按配合比控制,原材料必须计量。

对砼拌合物进行和易性检查,坍落度符合设计要求。

拌制好的混凝土通过手推车运
至生产区,再用铁锹倒至模具内。

采用平板振动器振捣,振捣必须密实,以混
凝土不再下沉,表面泛浆为准。

相关文档
最新文档
