小电流接地故障现象及原因分析(一)
35KV及以下小电流接地系统发生电压不平衡原因分析

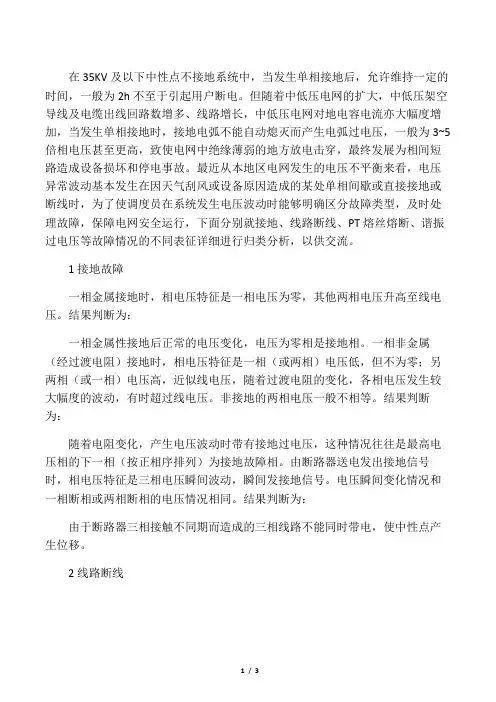

在35KV及以下中性点不接地系统中,当发生单相接地后,允许维持一定的时间,一般为2h不至于引起用户断电。
但随着中低压电网的扩大,中低压架空导线及电缆出线回路数增多、线路增长,中低压电网对地电容电流亦大幅度增加,当发生单相接地时,接地电弧不能自动熄灭而产生电弧过电压,一般为3~5倍相电压甚至更高,致使电网中绝缘薄弱的地方放电击穿,最终发展为相间短路造成设备损坏和停电事故。
最近从本地区电网发生的电压不平衡来看,电压异常波动基本发生在因天气刮风或设备原因造成的某处单相间歇或直接接地或断线时,为了使调度员在系统发生电压波动时能够明确区分故障类型,及时处理故障,保障电网安全运行,下面分别就接地、线路断线、PT熔丝熔断、谐振过电压等故障情况的不同表征详细进行归类分析,以供交流。
1接地故障一相金属接地时,相电压特征是一相电压为零,其他两相电压升高至线电压。
结果判断为:一相金属性接地后正常的电压变化,电压为零相是接地相。
一相非金属(经过渡电阻)接地时,相电压特征是一相(或两相)电压低,但不为零;另两相(或一相)电压高,近似线电压,随着过渡电阻的变化,各相电压发生较大幅度的波动,有时超过线电压。
非接地的两相电压一般不相等。
结果判断为:随着电阻变化,产生电压波动时带有接地过电压,这种情况往往是最高电压相的下一相(按正相序排列)为接地故障相。
由断路器送电发出接地信号时,相电压特征是三相电压瞬间波动,瞬间发接地信号。
电压瞬间变化情况和一相断相或两相断相的电压情况相同。
结果判断为:由于断路器三相接触不同期而造成的三相线路不能同时带电,使中性点产生位移。
2线路断线一相断相时,如一相线路断线或线路跌落断路器掉闸时,相电压特征是三相电压不平衡,有时发出接地信号。
断线相电压和中性点电压升高,非断线两相电压相等且降低,供电功率减少。
结果判断为:三相对地电容电流不对称,通过非断相的两相电压相等和供电功率明显减少这两个特点,来区别接地故障和线路断相故障。
小电流接地故障现象及原因分析
小电流接地故障现象及原因分析1. 引言在电力系统中,小电流接地故障是一种常见的故障类型。
它通常由线路或设备的绝缘击穿引起,导致电流通过接地电阻流入地面。
本文将对小电流接地故障的现象和原因进行分析,并探讨可能的解决方法。
2. 小电流接地故障现象小电流接地故障的主要现象包括:2.1 电流波动在小电流接地故障发生后,系统中的电流会出现明显的波动。
这是因为接地电流通过地面的不规则路径导致。
2.2 电压异常接地故障通常会导致供电系统的电压异常。
例如,故障点周围的电压可能下降,而其他区域的电压可能上升。
2.3 失效设备小电流接地故障可能导致设备失效。
由于电流通过设备的绝缘材料流入地面,设备可能受到电弧击穿或过电压的损坏。
2.4 烟雾或火花在接地电流较大的情况下,可能会出现烟雾或火花。
这是由于电流通过空气中的污染物或绝缘材料时产生的。
3. 小电流接地故障原因分析小电流接地故障的原因可以归结为以下几点:3.1 中性点接地电阻不良电力系统中,中性点接地电阻用于将系统的中性点接地,以减少对地电压和接地电流的影响。
如果中性点接地电阻不良,会导致接地电流通过其他路径流入地面,从而引发小电流接地故障。
3.2 绝缘击穿线路或设备的绝缘击穿是导致小电流接地故障的主要原因之一。
绝缘击穿可能由于设备老化、绝缘损坏或外部因素(如雷击)引起。
3.3 漏电流过大系统中的漏电流过大也可能导致小电流接地故障。
漏电流是指绝缘材料中的电流泄漏到地面或其他部分的现象。
可能的原因包括设备绝缘损坏、湿漏等。
4. 小电流接地故障解决方法针对小电流接地故障,可以采取以下措施进行解决:4.1 检修绝缘部件定期检查设备和线路的绝缘部件,确保其完好无损,以防止发生绝缘击穿的情况。
4.2 检修中性点接地电阻定期检查中性点接地电阻的电阻值,如果发现不良的情况,及时更换中性点接地电阻。
4.3 检查设备绝缘状态定期检查设备的绝缘状态,及时修复或更换老化或损坏的绝缘材料。
小电流接地系统异常接地情况分析
小电流接地系统异常接地情况分析摘要:针对电网值班员经常遇到小电流接地系统电压异常的问题,结合日常工作所见,浅析电压异常的原因,包括一次系统接地故障、一次系统断线故障、电压互感器高压保险丝熔断、低压保险丝熔断(或空开跳开)、所接负荷不对称、铁磁谐振等,并结合工作实际浅谈处理方法。
关键词:小电流接地系统:铁磁谐振;过电压1、电压异常现象分析1.1完全接地如果系统发生完全接地,则三相线电压仍保持不变,接地相的电压降至零,其他两相电压上升为线电压,零序电压3U0上升至100V左右,后台监控机发出母线接地信号。
此类接地原因主要有:电缆击穿放电、架空线路上搭有异物、针瓶击穿等。
1.2不完全接地如果系统发生不完全接地,则三相线电压仍保持不变,接地相电压下降但不为零,其他两相电压.上升但低于线电压,零序电压3U0上升至报警值与100V之间,后台监控机发出母线接地信号。
此类接地原因主要有:线路接点打火、配电变压器故障等。
1.3间歇性接地如果系统发生间歇性接地,则三相线电压仍保持不变,三相相电压时增时减,零序电压3U0时有时无的变化,随之后台监控机发出的母线接地信号也是发信、复归伴随出现。
此类接地原因主要有:天气原因异物搭接在线路上、风天树木靠近线路等。
1.4弧光接地区别于金属接地,弧光接地的故障点与地之间不是直接接触,而是通过电弧接触,发生时电压显示不稳定,非接地相电压上升至额定电压的2.5~3倍,零序电压3U0可能大于100V。
引起此类接地的原因很多,主要有:雷击、鸟害、断线、树枝等外力破坏以及阀式避雷器放电等等。
在单相接地中最危险的就是间歇性的弧光接地,因为此时网络是一个具有电容电感的振荡回路,随着交流周期的变化而产生电弧的熄灭与重燃,就可能产生很高的过电压现象,这对电器是很危险的,特别是35千伏以上的系统,过电压可能超过设备的绝缘能力而造成事故。
本地区X x变XHG-ZK型消弧装置已投入使用,投入以来消除了弧光接地过电压给电气设备造成的各种损害,效果显著.1.5由接地诱发的谐振当系统遭到一定程度的冲击扰动,激发起铁磁谐振现象,由于对地电容和互感器的参数不同,可能产生三种频率的谐振:基波谐振、高次谐波谐振和分频谐波谐振。
小电流接地选线分析
小电流接地选线分析我国的中压电网基本上都是小电流接地系统,单相接地故障率最高,因此如何检测并隔离接地故障线路,成为配电自动化的一个重要研究课题.就小电流接地系统发生单相接地故障的十余种故障选线方法分析了其原理及各自相应的特点,为小电流接地系统实现配电自动化提供了重要依据。
目录绪论 (2)1 小电流接地选线方法研究的历史及现状介绍 (2)1.1国外研究概况 (2)1.2国内研究现状 (3)2 故障现象分析与判断 (4)3 典型的小电流接地系统发生单相接地故障时选线方法 (5)3.1基于零序电流基波的选线方法 (5)3.1.2谐波分量法 (7)3.1.3利用接地故障暂态过程的选线法 (8)3.1.4基于最大∆ (IsinΦ)原理的选线方法 (8)3.1.5有功分量法 (9)3.2不利用故障零序电流来选线 (9)3.2.1拉线法 (9)3.2.2“S注入法” (10)3.2.3注入变频信号法 (10)4 各种小电流接地选线方法的优缺点分析 (10)5 单相接地故障的处理步骤 (11)6 处理单相接地故障的要求 (11)7仿真模型 (12)7.1 接地电阻为100Ω时 (16)7.2 接地电阻为400Ω时 (18)结论 (20)绪论在我国,电力系统中性点运行方式主要有三种:中性点不接地、中性点经消弧线圈接地和中性点直接接地。
前两种接地系统称为小电流接地系统,后一种接地系统称为大电流接地系统。
(1)中性点不接地系统的优点:这种系统发生单相接地时,三相用电设备能正常工作,允许暂时继续运行两小时之内,因此可靠性高,其缺点:这种系统发生单相接地时,其它两条完好相对地电压升到线电压,是正常时的倍,因此绝缘要求高,增加绝缘费用。
(2)中性点经消弧线圈接地系统的优点:除有中性点不接地系统的优点外,还可以减少接地电流;其缺点:类同中性点不接地系统。
(3)中性点直接接地系统的优点:发生单相接地时,其它两完好相对地电压不升高,因此可降低绝缘费用;其缺点:发生单相接地短路时,短路电流大,要迅速切除故障部分,从而使供电保障可靠性。
小电流接地系统发生单相接地时的分析与处理

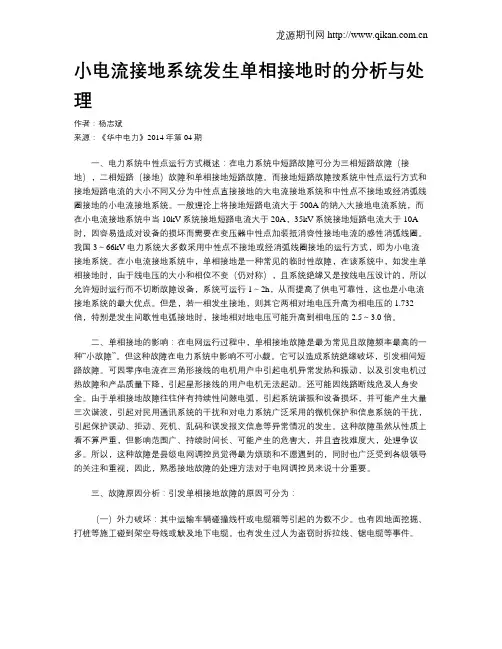

小电流接地系统发生单相接地时的分析与处理作者:杨志斌来源:《华中电力》2014年第04期一、电力系统中性点运行方式概述:在电力系统中短路故障可分为三相短路故障(接地),二相短路(接地)故障和单相接地短路故障。
而接地短路故障按系统中性点运行方式和接地短路电流的大小不同又分为中性点直接接地的大电流接地系统和中性点不接地或经消弧线圈接地的小电流接地系统。
一般理论上将接地短路电流大于500A的纳入大接地电流系统,而在小电流接地系统中当10kV系统接地短路电流大于20A,35kV系统接地短路电流大于10A 时,因容易造成对设备的损坏而需要在变压器中性点加装抵消容性接地电流的感性消弧线圈。
我国3~66kV电力系统大多数采用中性点不接地或经消弧线圈接地的运行方式,即为小电流接地系统。
在小电流接地系统中,单相接地是一种常见的临时性故障,在该系统中,如发生单相接地时,由于线电压的大小和相位不变(仍对称),且系统绝缘又是按线电压设计的,所以允许短时运行而不切断故障设备,系统可运行1~2h,从而提高了供电可靠性,这也是小电流接地系统的最大优点。
但是,若一相发生接地,则其它两相对地电压升高为相电压的1.732倍,特别是发生间歇性电弧接地时,接地相对地电压可能升高到相电压的2.5~3.0倍。
二、单相接地的影响:在电网运行过程中,单相接地故障是最为常见且故障频率最高的一种“小故障”。
但这种故障在电力系统中影响不可小觑。
它可以造成系统绝缘破坏,引发相间短路故障。
可因零序电流在三角形接线的电机用户中引起电机异常发热和振动,以及引发电机过热故障和产品质量下降,引起星形接线的用户电机无法起动。
还可能因线路断线危及人身安全。
由于单相接地故障往往伴有持续性间隙电弧,引起系统谐振和设备损坏,并可能产生大量三次谐波,引起对民用通讯系统的干扰和对电力系统广泛采用的微机保护和信息系统的干扰,引起保护误动、拒动、死机、乱码和误发报文信息等异常情况的发生。
一起小电流接地系统相继异相接地的故障分析

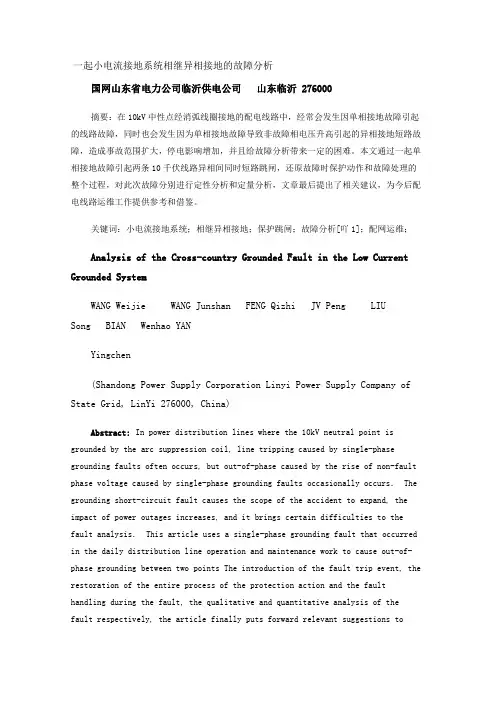

一起小电流接地系统相继异相接地的故障分析国网山东省电力公司临沂供电公司山东临沂 276000摘要:在10kV中性点经消弧线圈接地的配电线路中,经常会发生因单相接地故障引起的线路故障,同时也会发生因为单相接地故障导致非故障相电压升高引起的异相接地短路故障,造成事故范围扩大,停电影响增加,并且给故障分析带来一定的困难。
本文通过一起单相接地故障引起两条10千伏线路异相间同时短路跳闸,还原故障时保护动作和故障处理的整个过程,对此次故障分别进行定性分析和定量分析,文章最后提出了相关建议,为今后配电线路运维工作提供参考和借鉴。
关键词:小电流接地系统;相继异相接地;保护跳闸;故障分析[吖1];配网运维;Analysis of the Cross-country Grounded Fault in the Low Current Grounded SystemWANG Weijie WANG Junshan FENG Qizhi JV Peng LIUSong BIAN Wenhao YANYingchen(Shandong Power Supply Corporation Linyi Power Supply Company of State Grid, LinYi 276000, China)Abstract:In power distribution lines where the 10kV neutral point is grounded by the arc suppression coil, line tripping caused by single-phase grounding faults often occurs, but out-of-phase caused by the rise of non-fault phase voltage caused by single-phase grounding faults occasionally occurs.The grounding short-circuit fault causes the scope of the accident to expand, the impact of power outages increases, and it brings certain difficulties to the fault analysis.This article uses a single-phase grounding fault that occurred in the daily distribution line operation and maintenance work to cause out-of-phase grounding between two points The introduction of the fault trip event, the restoration of the entire process of the protection action and the fault handling during the fault, the qualitative and quantitative analysis of thefault respectively, the article finally puts forward relevant suggestions toprovide reference and reference for future distribution line operation and maintenance work.Key Words:Small current grounding system; Successive grounding in different phases; Fault analysis1在以架空线路为主,或架空线路占比较大且电容电流较小的架空电缆混合配电线路组成的配电网络中,变电站变压器中性点大多采用经消弧线圈接地或不接地的方式。
小电流接地故障现象及原因分析
小电流接地故障现象及原因分析一、引言在电力系统中,小电流接地故障是一种常见的故障类型,指的是系统中存在接地故障时,故障电流较小(一般在几毫安至几安之间),不足以引起保护动作,但会对系统带来一系列的负面影响。
因此,对小电流接地故障的现象及原因进行深入分析是十分必要的。
二、小电流接地故障的现象1.母线电压波动明显增大。
2.变压器中性点电压偏移,甚至出现恒性接地。
3.系统的共模电流明显增大,线电流变形严重。
4.出现不明原因的过压或欠压等异常现象。
5.系统绝缘水平下降,同时变压器、配电箱等设备存在过热现象。
三、小电流接地故障的原因1.系统中存在一些隐蔽的接地故障,虽然故障电流较小,但会引起系统绝缘水平下降。
2.系统接地方式不正确,例如多点接地导致共模电流异常增大。
3.针对某些基础设施,如变压器或配电箱的绝缘性能欠佳,容易产生过热现象,从而引发小电流接地故障。
4.电力系统中的杂质和谐波等干扰因素会影响系统正常运行,进而导致小电流接地故障的发生。
四、解决小电流接地故障的方法1.完善电力系统接地制度,改正确的接地方式,防止共模电流异常增大。
2.定期对系统进行绝缘水平检测,及时发现和处理隐蔽的接地故障。
3.针对某些设备如变压器或配电箱,进行定期的维护或更换工作,确保其绝缘性能良好。
4.通过调整系统参数等方法,减少杂质和谐波等干扰因素,保证系统正常稳定运行。
五、结语小电流接地故障虽然不是很严重,但同样会造成极大的经济损失和安全隐患,因此,在对小电流接地故障处理时,必须高度重视,做到及时有效的预防和解决。
小电流接地系统接地故障的原因分析及对策(最新版)
( 安全技术 )单位:_________________________姓名:_________________________日期:_________________________精品文档 / Word文档 / 文字可改小电流接地系统接地故障的原因分析及对策(最新版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes小电流接地系统接地故障的原因分析及对策(最新版)1.问题提出目前,小电流接地系统特别是35KV及以下的小接地系统,由于其线路分支多,走向复杂,电压等级较低,在设计施工中线路质量不易保证,运行中发生接地故障的几率是很高的。
从我市地方电网历年来的运行统计资料来看,在小电流接地系统的接地故障中,35KV 电网占8.2%,10KV电网占91.8%。
本文通过笔者在实践中对电网运行工况的了解以及运行经验的总结,分析了小电流接地系统在实际运行中易引起误判的几类接地故障,在给出其原因分析的基础上着重阐述了接地故障的判别方法、处理措施及对策。
相信对同行有一定的借鉴作用。
2.易引起误判的几类接地故障及其原因分析为了便于展开下文,我们有必要首先对电网发生接地的原因作一个简单的分析。
如图1,当中性点电压Uo不为0且Uo大于绝缘监察系统定值时,便有接地信号发出,而Uo反映的是零序电压,其计算公式为:Uo=(ÙaÙbÙc)/3从上式可以看出,当电网各相电压Ùa、Ùb、Ùc不平衡时,便有中性点电压Uo产生,而电网电压的不平衡度是接地信号发生与否的关键,本文下面的论述将紧紧围绕接地故障发生的原因作具体分析。
根据兴义市地方电网历年来的运行资料,我们统计了如下几类经常发生接地的情况:2.1系统发生单相接地或两相不完全接地此时,系统各相对地电压Ùa、Ùb、Ùc不平衡,其相量和不为零,产生中性点位移致使TV二次的开口三角绕组出现零序电压而发出接地信号。
小电流接地故障现象及原因分析
小电流接地故障现象及原因分析
小电流接地故障是一类电力系统故障,特点是接地电流较小(一般小于0.5A),但故障存在时间长,容易造成继电保护误动作或无法检测等问题,对电力系统的安全稳定运行产生较大危害。
本文将介绍小电流接地故障的现象及原因分析。
一、小电流接地故障的现象
1. 电压波动:当小电流接地故障发生时,故障地点与系统其他部位之间形成一条电阻,形成了一个形如“Y”字形的电路;电路总分流电流很小,所以故障一段时间内无法形成过载,很难被普通的保护装置所检测;而在故障地点,接地电阻比较小,因此形成了一个电泄露回路,回路中通入了大量非对称复合波,造成电压波动。
2. 电流不平衡:小电流接地故障会导致系统电流不平衡,表现为三相电流不相等,且不等于零;此时三相电流大小与相位角都会发生变化。
3. 干扰噪声增强:小电流接地故障还会导致系统噪声增强。
由于故障地点接地电阻的存在,使得群发现场、天线、避雷器等设备间出现振荡,噪声增强。
二、小电流接地故障的原因分析
1. 绝缘老化:系统中的设备绝缘老化容易导致小电流接地故障的发生。
由于绝缘老化,使得设备的绝缘阻值降低,导致设备绝缘性能下降,存在隐患。
2. 接地电阻增高:系统接地电阻增高可以使得小电流接地故障的发生率增加。
由于接地电阻增高,使得接地电流较小,故障难以被检测到,存在安全隐患。
3. 静电击穿:静电击穿也是导致小电流接地故障的常见原因。
由于系统中存在较高的静电电压,往往会引起静电击穿,导致小电流接地故障的发生。
小电流接地故障虽然接地电流较小,但仍然对电力系统的稳定运行造成了不小的威胁,因此应该采取措施进行及时检测和隔离,保障电力系统的安全稳定运行。
35kV及以下小接地电流系统发生接地故障时的故障现象分析、处理步骤、具体方法及注意事项
4)若所有线路都拉开接地仍然没有消失,应考虑是两条及以上线路的同相 接地、母线接地或是主变侧接地。
三、处理35 kV及以下 系统单相接地故障的注意事项
1)整个检查及处理的过程都应至少两人进行,并穿上绝缘 靴,戴上绝缘手套,不得触碰接地金属物。 2)带接地故障运行期间,严密监视PT的运行情况,注意其 高低压保险是否熔断。
基频谐振:线路非同期合闸操作易激发基频谐振,如当向仅带有电压互感器的 空母线突然充电时易产生基频谐振。 基频谐振和系统单相接地现象相似,即我们平时说的“假接地现象”。 高频谐振:线路非同期合闸操作在适当的外界条件下易激发高频谐振。
分频谐振:单相接地故障消失后(如拉路时)易激发分频谐振 单相接地故障是铁磁谐振最常见的激发方式。
四、35 kV及以下系统发生谐振时 变电站异常的分析判断与处理
谐振是一种稳态现象,它不仅会在操作或事 故时的过渡过程中产生,而且还可能在过渡过 程结束以后较长时间存在,直到发生新的操作、 谐振条件受到破坏为止。 可见,这种过电压一旦发生,往往会造成严 重后果,会使设备绝缘击穿,使电磁式电压互 感器激磁电流成多倍增大,造成一次保险熔断, 并可能使互感器烧毁。
2、35 kV及以下系统单相接地故障的检查处理
1)在发现并判断出接地故障后,及时联系相应调度,结合现场实际,在值 班调度员的指导下进行故障点查找,查找过程中一定做好信号、时间、操 作变化等记录。 2)应穿上绝缘靴,检查站内有关设备有无问题。若站内有接地,运行人员 不得靠近接地点(室内4米,室外8米)。尽快停用接地或有焦味的设备, 或引线等。 3)若经检查确认不是站内设备接地,根据调度命令,此时可以采用 瞬时拉路选线法,缩小接地故障范围。 瞬时拉路选线法的拉闸顺序:空载线路—双回路用户,已转移负荷的线 路—故障几率高的线路—分支多,线路长,负荷小,不重要用户—分支少, 线路短,负荷较大,较重要用户线路—联络线 若在断开开关时,接地现象消失,则证明断开的线路发生了单相接地, 找出故障设备后,立即汇报调度进行查线,根据情况进行处理。
10kV配网线路接地故障原因分析及处理策略
10kV配网线路接地故障原因分析及处理策略发布时间:2021-11-08T06:34:05.676Z 来源:《中国电业》2021年第17期作者:莫江英[导读] 10kV配电网是电力系统的重要组成部分,也是情系千家万户的桥梁莫江英中国南方电网云南电网公司曲靖供电局,云南曲靖 655000摘要:10kV配电网是电力系统的重要组成部分,也是情系千家万户的桥梁。
随着电力体制改革,配网调度集约化建设的完成,受各地区气候和地理环境以及网架结构参差不齐的影响,给电网的运行带来了更大的压力和挑战,尤其是10kV配网线路。
由于10kV配网线路通道复杂,供电路径长、部份线路设备绝缘老化,10kV配电网的故障约占整个电力系统的90%以上,而单相接地故障位居首位。
近几年随着农村经济的高速发展,其负荷密度不断的增加和用户对供电质量要求的不断提高,怎样才能避免单相接地故障的出现,使供电系统更加可靠,始终是配网安全运行最重要的研究课题之一。
为此,本文从如何尽快查找出单相接地故障及如何采取有效措施减少线路接地进行了分析。
关键词:10kV配网线路;接地故障原因分析;查找方法;处理策略一、 10kV配网线路中地接地故障的常见原因根据曲靖电网近几年的配网线路接地故障统计分析,曲靖电网10kV配网线路中地接地故障的原因主要有以下几点原因引起。
(一)外力破坏引起的接地1、外力破坏主要包括三种形式:(1)小动物造成的破坏。
以老鼠,松鼠、鸟害为主,这一类伤害最为常见;(2)飘挂物造成的损害。
风筝、塑料袋、气球等物飘挂在线路上和自然灾害并造成搭接也会产生接地故障;(3)人为破坏。
很多不法分子为一已私利,随意毁坏、偷盗电缆线路接地;(4)交通、施工车辆、违规建筑等引起的破坏。
由于当前交通体系的不完善,各类交通、施工车辆存在违规行驶和操作,导致车辆撞断电线路杆,导致配电线路某些部位松动,钢架结构遭到破坏;施工车辆破坏电力电缆以及用户建房过程中与交叉跨越或邻近带电设备线路的安全距离不足等引起的线路接地,结合历史数据分析,外力破坏原因引起的接地占5%左右。
小电流接地及故障选线浅析
小电流接地及故障选线浅析摘要:本文针对小电流接地系统单项接地故障及小电流选线装置,介绍了选线装置的选线原理,分析了不同选线装置选线方法。
研究了选线装置发生误判的原因,并总结了工程中采取的改善措施。
为工程应用中小电流选线装置的使用提供了参考依据。
关键词:小电流接地系统小电流接地故障单相接地故障小电流选线装置选线误判1概述电力系统的中性点接地方式是一个综合性的技术问题,它与系统的供电可靠性、人身安全、设备安全及绝缘水平等有密切的关系。
电力系统常用的中性点接地方式主要有大电流接地系统:直接接地、经小电抗接地、经低阻接地;小电流接地系统:经高阻接地、经消弧线圈接地、不接地。
随着化工企业对供电可靠性的要求越来越高,小电流接地系统故障选线的重要性日益突出。
配电网故障中绝大部分是单相接地故障。
由于小电流接地系统发生单相接地故障时不形成短路回路,只有系统分布电容引起的很小的零序电流,三相线间电压依然对称,不影响系统正常工作。
但是,小电流接地系统发生单相接地故障时,非故障相对地电压升高,如果发生间歇性弧光接地时,能够引起弧光过电压,系统绝缘受到威胁,容易扩大为相间短路。
因此必须尽快找到故障线路,尽快排除故障。
近些年,我国针对小电流接地系统发生单相接地故障的保护处理作了大量研究,并研制出了具有不同原理的选线装置。
2小电流选线装置选线方法介绍小电流接地选线装置,是一种化工行业中普遍使用的保护设备。
该设备适用于3kV-66kV中性点不接地或中性点经电阻、消弧线圈接地系统的单相接地选线,用于电力系统的变电站、发电厂及石油、化工等大型企业的供电系统,能够指示出发生单相接地故障的线路。
2.1基于(五次)谐波量的方法由于故障点电气设备的非线性影响,故障电流中存在着谐波信号,其中以五次谐波分量为主。
由于消弧线圈对五次谐波的补偿作用仅相当于工频时1/25,可以忽略其影响。
因此,故障线路的五次谐波电流比非故障线路的都大且方向相反,据此现象可以选择故障线路,称为五次谐波法。
低压接地故障与电气火灾范本
低压接地故障与电气火灾范本低压接地故障是指电气设备或线路中出现接地故障的情况。
接地故障会导致电流在接地点形成回路,从而引发电气火灾。
为了防止低压接地故障和电气火灾的发生,我们需要加强预防措施,并建立相应的范本来指导工作。
下面将分析低压接地故障和电气火灾的原因,并介绍相应的预防措施。
首先,低压接地故障的原因有多种。
其中一种可能是设备老化或损坏,导致绝缘材料的退化或断裂,从而导致电气设备发生接地。
另一种可能是电气线路的设计或施工不合理,导致线路绝缘不足或接地电阻过大,使得电流无法正常流动,从而引发接地故障。
此外,操作不当、环境恶劣或设备故障等因素也可能导致低压接地故障的发生。
接下来,我们来看看低压接地故障引发电气火灾的原因。
低压接地故障会导致接地电流过大,引起电线发热、短路或电器设备过载,从而引发电气火灾。
电气火灾会对人身安全和财产造成严重威胁,需要高度重视。
针对低压接地故障和电气火灾的危害,我们需要采取一系列的预防措施。
首先,要定期检查和维护电气设备,确保其正常运行和绝缘性能良好。
其次,要加强对电气线路的设计和施工监督,遵循安全标准和规范,确保线路的绝缘性能满足要求。
另外,要加强员工的培训和安全意识教育,提高他们的操作技能和安全意识,减少操作不当引发的接地故障。
还要加强对环境的管理,确保工作场所的清洁整洁,防止灰尘、湿气等因素对电气设备造成损害。
总之,低压接地故障是引发电气火灾的主要原因之一。
为了预防低压接地故障和电气火灾的发生,我们需要加强设备检查和维护、规范线路设计和施工、加强员工培训和安全意识教育以及管理工作环境。
只有全面提高电气安全管理水平,才能有效预防低压接地故障和电气火灾的发生,保障人身安全和财产安全。
单相接地故障现象分析与判断电力配电知识
单相接地故障现象分析与推断 - 电力配电学问在小电流接地系统中,单相接地是一种常见的临时性故障,多发生在潮湿、多雨天气。
发生单相接地后,故障相对地电压降低,非故障两相的相电压上升,但线电压却照旧对称,因而不影响对用户的连续供电,系统可运行1~2h,这也是小电流接地系统的最大优点。
但是若发生单相接地故障时电网长期运行,因非故障的两相对地电压上升31/2倍,可能引起绝缘的薄弱环节被击穿,进展成为相间短路,使事故扩大,影响用户的正常用电。
还可能使电压互感器铁心严峻饱和,导致电压互感器严峻过负荷而烧毁。
同时弧光接地还会引起全系统过电压,进而损坏设备,破坏系统平安运行。
因此,值班人员肯定要生疏接地故障的处理方法,当发生单相接地故障时,必需准时找到故障线路予以切除。
(1) 完全接地。
假如发生A相完全接地,则故障相的电压降到零,非故障相的电压上升到线电压,此时电压互感器开口三角处消灭100V 电压,电压继电器动作,发出接地信号。
(2) 不完全接地。
当发生一相(如A相)不完全接地时,即通过高电阻或电弧接地,中性点电位偏移,这时故障相的电压降低,但不为零。
非故障相的电压上升,它们大于相电压,但达不到线电压。
电压互感器开口三角处的电压达到整定值,电压继电器动作,发出接地信号。
(3) 电弧接地。
假如发生A相完全接地,则故障相的电压降低,但不为零,非故障相的电压上升到线电压。
此时电压互感器开口三角处消灭100V电压,电压继电器动作,发出接地信号。
(4) 母线电压互感器一相二次熔断件熔断。
此现象为中心信号警铃响,打出“电压互感器断线”光字牌,一相电压为零,另外两相电压正常。
处理对策是退出低压等与该互感器有关的爱护,更换二次熔断件。
(5) 电压互感器高压侧消灭一相(A相)断线或一次熔断件熔断。
此时故障相电压降低,但指示不为零,非故障相的电压并不高。
这是由于此相电压表在二次回路中经互感器线圈和其他两相电压表形成串联回路,消灭比较小的电压指示,但不是该相实际电压,非故障相仍为相电压。
小电流接地选线装置选线不准确的原因探讨
小电流接地选线装置选线不准确的原因探讨摘要:我国中低压配电网电压为3~66KV,采用小电流接地方式,主要使用中性点不接地和中性点经消弧线圈接地。
但在使用小电流接地时,选线装置常会出现一些问题,导致选线不准确。
因此本文对小电流接地选线的相关问题进行分析,研究小电流接地选线的方法,探讨了选线不准确的原因,提出解决问题的措施,对保障电网稳定供电具有重要作用。
关键词:小电流接地;选线;不准确;原因0引言我国的中低压配电网使用的是小电流接地方式,如果小电流接地系统出现单相接线故障,因为线电压仍能保持三相对称,因此能够继续带点供应一小时到两小时,从而能够确保供电的稳定性。
在经常出现问题的配电网当中,常见的故障就是小电流系统单相接地,这类故障占总故障的比重能够达到八成。
如果配电网中出现单相故障,但没有及时进行处理,就容易导致对地相的电压升高,同时产生的电弧现象会提高非故障项的最高暂态电压多达两倍,从而更容易引发相间短路,导致电网事故波及的范围更广,从而影响配电网的供电可靠性。
而且如果发生单相接地,也有可能造成湖光过电压,从而严重威胁系统的绝缘效果,如果长时间处于这种状态极易造成绝缘被击穿,引发相间短路故障,严重时能够引起电压互感器内部热量急剧升高,导致系统绝缘老化速度加快,从而严重影响电压互感器的使用寿命。
因此一旦配电网系统中出现单相接地的故障,在24小时内必须完成接地线路拉闸停电,从而切除接地故障。
如果配电网系统出现接地故障,但是不能对接地线路进行准确判断,需要在众多线路中对接地线路进行一一查找,增加了工作强度,同时也增加的恢复正常供电的时间。
而通过使用小电流接地选相装置则能够相对快速的完成接地线路的选择以及故障点的查找,从而降低工作量,减少电网接地运行时间,从而保障电网供电的可靠性。
因此对小电流接地选线装置进行相关方面的探讨还是很有意义的。
1小电流接地故障选线检测与保护的难点(1)故障电流小中低压配电网系统出现单相接地的问题时,故障点流过的电容电流通常在20~30A,因此这种电网才被称作小电流接地电网。
综述︱小电流接地系统单相接地故障选线方法综述
综述︱小电流接地系统单相接地故障选线方法综述福州大学电气工程与自动化学院的研究人员姜健、鲍光海,在2015年第12期《电气技术》杂志上撰文指出,中性点经消弧线圈接地是小电流接地系统方式之一,这类系统随着消弧线圈补偿程度与接地电阻的不同具有不尽相同的故障信号,是目前选线的难点。
本文根据现有研究,总结了小电流接地系统单相接地故障选线方法,对近几年基于暂态量选线的方法进行详细阐述和归纳,结合配电网的现实情况以及今后的研究方向提出了几点意见。
智能配电网作为智能电网的核心部分之一,其中故障选线技术作为保证配电网安全可靠稳定运行的基础性工作,具有重要现实意义[1]。
我国6-66kV中压配电网的中性点一般采用小电流接地系统,具体包括:中性点不接地系统(neutral ungrounded system, NUS),中性点经消弧线圈接地,即谐振接地系统(neutralresonant-grounded system,NES)和中性点经高阻接地系统(neutralresistor-groundedsystem,NRS)。
当配电网某一相发生接地故障时,不构成短路回路,且接地点的故障电流小,故这类系统称为小电流接地电系统[2]。
这类接地方式特点有:①故障稳态信号微弱。
小电流接地系统发生单相接地故障时产生的是系统对地电容电流,数值小。
经消弧线圈补偿后(过补偿、欠补偿、完全补偿),数值更小。
②单相接地情况复杂,受电弧影响大。
单相接地故障可分为:直接接地、经高阻接地、电弧接地以及雷击放电接地。
单相接地往往伴随着电弧现象,而电弧又是典型的暂态过程。
③故障暂态特征复杂,随机性强。
故障电压和电流在暂态过程中有着丰富的特征量,并且不受消弧线圈的补偿的影响。
但是暂态信号特性复杂,在不同的故障发生条件下,暂态量信号又有所差异。
由于上述技术难题,中性点谐振接地接地系统,基于故障稳态量的选线方法存在不可避免的缺陷。
因而对于谐振接地系统基于故障暂态量的选线方法成为了许多相关学者的研究重点。
小电流接地系统母线电压异常分析及处理
3、类型三:母线PT高压保险熔断 现象: 10kV(35kV)母线电压三相指示不平衡,熔断相电压降 低1-3k自动装置发电压回路断线信号。
4、类型四:母线PT二次空开跳闸 现象: 10kV(35kV)母线电压三相指示不平衡,跳闸相电压降 低为0-2kV, 非熔断相电压不变,两个线电压的数值降低较 多, 3U0不变, 所接保护及自动装置发电压回路断线信号。
五、10kV(35kV)母线PT二次空开跳闸的处理
(三)注意事项: 1、二次空开跳闸后,要充分考虑到对使用该 二次电压的保护及自动装置如电容器保护、主变后 备保护、备投装置等)。 2、二次空开跳闸后,禁止在未判断出二次回 路无故障前盲目进行二次并列。
六、10kV(35kV)母线三相电压消失的处理
谢谢!
UA
UB UC
0≤UA<相电压
降低较少
降低较多
不变 不变 降低严重 降低严重 不变 不变
不定
不定 不定 超过线电压 超过线电压 超过线电压 不定
相电压<UB≤线电压 不变 相电压<UC≤线电压 不变 稍微降低 稍微降低 不变 0<3U0<30
UAB 不变 UAC 不变 UBC 3U0 不变 0<3U0≤100
(二) 10kV(35kV)母线单相接地处理注意事项: 1、10kV(35kV)系统允许带接地故障运行时间规定为:不 大于2小时。 2、10kV(35kV)母线接地故障时禁止断合消弧线圈或消弧 线圈带运行的接地变。 3、发生接地故障时,禁止直接用隔离开关操作设备,进 入高压室或开关场必须穿绝缘鞋,接触设备外壳时必须带 绝缘手套。 4、断开分路断路器后,若不是该线路接地,应立即合上 该断路器。如果确实该线路接地,则根据立即汇报调度, 是否再合上听从调令执行。 5、使用接地检查按钮进行拉路检查的,必须确认该断路 器重合闸在投入状态。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
小电流接地故障现象及原因分析(一)
1引言
随着全国农村电网改造工程的全面展开,农村供电网络健康水平明显提高,小接地电流电网中三相对地电压不平衡现象是电网异常和故障的反映,电气运行人员若能正确判断并限制故障发展,迅速排除故障,则可保证电网安全运行。
反之,往往导致配电变压器电磁式电压互感器烧损、高压熔断器熔断、避雷器爆炸、导线烧断、线路短路、保护误动、大面积停电等事故发生。
1引言
随着全国农村电网改造工程的全面展开,农村供电网络健康水平明显提高,小接地电流电网中三相对地电压不平衡现象是电网异常和故障的反映,电气运行人员若能正确判断并限制故障发展,迅速排除故障,则可保证电网安全运行。
反之,往往导致配电变压器电磁式电压互感器烧损、高压熔断器熔断、避雷器爆炸、导线烧断、线路短路、保护误动、大面积停电等事故发生。
2故障现象判断与分析
2.1绝缘监视装置自身故障的判断
2.1.1TV熔断器一相熔断的现象与判断
(1)单相TV接线Y0/Y0/Δ接线时,由于磁路系统为单路回路,如果TV
一次侧A相熔断器熔断,则二次侧A相无感应电压,但因TV负载另两侧相电压与A相形成一串联回路,故A相对地有很小的电压,A相二次熔断器熔断时,也同样因TV有负载,A相有很小的电压,电压表可能有一点指示。
(2)三相五柱式TV接成Y0/Y0/Δ接线时,它们的磁路是互通的,高压侧A相熔断器熔断,二次侧A相仍能感应出一定的电压,但此时的A相电压比单相TV接线时要高一些,二次侧断开一相时,情况与单相TV 接线时相同。
2.1.2TV熔断器两相熔断的现象与判断
(1)高压熔断器两相熔断时,熔断的两相相电压很小或接近于零,未熔断一相的相电压接近于正常相电压。
熔断器熔断的两相相间电压为零(即线电压为零),其它线电压降低,但不为零。
(2)低压熔断器熔断两相时,熔断的两相相电压降低很多,但不为零,未断的一相电压正常,熔断器熔断的两相间电压为零,其它线电压降低,但不为零。
2.1.3TV一次侧中性线断线的现象与判断
(1)TV一次侧中性线断线时的主要现象是三相对地电压表不反映电网的运行状态,电网三相对地电容不平衡时,三相对地电压表指示是三相一致的,线路发生单相接地时,三相对地电压表的指示是三相平衡的。
(2)绝缘监视TV的二次侧中性点断线时当电网发生单相接地,三相对地电压指示是平衡的,不反映电网有单相接地,失去监视电网三相对地
绝缘状态的作用,开口三角绕组有电压,有接地警报。
2.2线路断线的现象与判断
2.2.1线路出现单相断线
运行中的线路断线、线路上装的熔断器熔断一相或两相断开,分两种情况:一种是断线的线路在供电侧接地,这种情况的查找方法与一般查找接地线路的方法相同;另一种情况是线路断线不接地,这种断线也同样引起电网三相对地电压不平衡,出现电网接地信号,但与线路单相接地的区别是,电网三相对地电压一相升高(断线相)另两相降低,配变出现缺相。
而线路单相接地,则电网三相对地电压表现为两相升高,一相降低。
2.2.2线路两相断线的现象与判断
线路发生两相断线时,电网三相对地电容平衡状态被破坏,发生三相对地电压不平衡,变电所出现接地信号,当断线相导线在电源侧接地时,接地相对地电压降低,其它相升高;当断线相导线不接地时,断线相对地电压升高,另一相降低,现象酷似单相接地,但与单线断线的单相接地根本区别是该线路供电的用户全部停产。
2.2.3两条线和多条线接地的现象与判断
(1)两条线同名相接地。
两条配电线同名相发生接地时,绝缘监视一相对地电压表指示不平衡,出现接地信号,变电所值班员按规定顺位逐条选切线路时,应特别注意切每条线路时绝缘监视装置三相对地电压表指示的变化,若全选切一遍,三相对地电压指示没有变化,说明不
是线路有单相接地故障,是变电所内设备接地。
若全选切一遍三相对地电压指示有变化时,应考虑有两条配电线同相发生单相接地(含断线)故障。
(2)两条线异名相接地。
这种故障多数发生在雷雨、大风、高寒和降粘雪的天气,主要现象是同一母线供电的两条线同时跳闸或只有一条线跳闸,跳闸时电网有单相接地现象。
若两条线都跳闸,电网接地现象消除;若两条线只有一条跳闸时,电网仍有接地现象,但单送其中一条时电网单相接地相别发生改变,这是判断的必要依据。
(3)多条线同名相接地的现象与判断。
多条线同名相接地是指同一母线供电的两条以上的线路发生的同名相接地,这种现象一般只发生在三角排列的线路下粘雪的情况。
多条线同名相接地时,电网三相对地电压不平衡,出现接地信号,值班人员在选切线路时,每选切到接地线路,对地电压就发生变化,有几条线发生单相接地,三相对地电压就发生几次改变,若把这些电压有变化的线路停掉,电网接地消除,这就可判断出是三条或以上同名相接地故障。
