实验三、四叠加原理的验证 戴维宁定理的验证
工作报告叠加原理和戴维南定理实验报告
工作报告-叠加原理和戴维南定理实验报告工作报告-叠加原理和戴维南定理实验报告一、实验目的1.学习和掌握叠加原理和戴维南定理的基本概念和原理。
2.通过实验，深入理解叠加原理和戴维南定理的实际应用。
3.提高实验技能和动手能力，掌握基本的电路分析和设计方法。
二、实验原理1.叠加原理：在线性电路中，多个电源共同作用时，各电源单独作用产生的电压（或电流）之和等于它们共同作用时产生的电压（或电流）。
2.戴维南定理：任何一个有源二端网络，都可以等效为一个电源电动势E和内阻R串联的形式。
其中，电动势E等于开路电压，内阻R等于网络中所有电源为零时，从两端看向网络的等效电阻。
三、实验步骤1.准备实验器材：电源、电阻器、电压表、电流表、电键、导线等。
2.搭建实验电路：根据叠加原理和戴维南定理的原理，搭建相应的电路。
3.进行实验测量：首先，分别测量各电源单独作用时的电压（或电流）；然后，同时作用时测量总的电压（或电流）。
4.分析实验数据：根据测量数据，验证叠加原理的正确性，并根据戴维南定理计算等效电动势和内阻。
5.讨论实验结果：对实验结果进行分析和讨论，评估误差和实验条件的影响。
四、实验结果及分析1.数据记录：2.结果分析：通过实验测量，我们发现总电压（15V）等于三个电源电压之和（10V + 5V + 8V = 23V），总电流（4.5A）也等于三个电源电流之和（2A + 1A +1.5A = 4.5A），验证了叠加原理的正确性。
同时，根据戴维南定理，等效电动势E等于开路电压（15V），等效内阻R等于网络中所有电源为零时，从两端看向网络的等效电阻。
在这个实验中，由于只有一个电阻器，所以等效内阻R等于该电阻器的阻值。
五、结论总结通过本次实验，我们验证了叠加原理和戴维南定理的正确性，并掌握了它们的实际应用。
实验结果表明，在线性电路中，多个电源共同作用时，各电源单独作用产生的电压（或电流）之和等于它们共同作用时产生的电压（或电流），这为分析和设计电路提供了重要的理论依据。
实验三戴维南定理的验证
实验三戴维南定理的验证实验目的：验证戴维南定理，即两个力的合力可表示为它们夹角的余弦和正弦分别乘以它们的大小的乘积。
实验器材：万能传感器、数据采集器、几何夹具、两个力传感器、悬挂支架、并联弹簧、砝码组、指南针。
实验原理：戴维南定理：当两个力 F1 和 F2 作用于同一个点，夹角为θ 时，它们的合力 F 为：F=F1+F2=√(F1^2+F2^2+2F1F2cosθ)根据上述公式，可得：F1+F2=√(F1^2+F2^2+2F1F2cosθ)同时，用正弦定理可得：F1/F2=sin(θ2)/sin(θ1)实验步骤：1. 将悬挂支架固定在水平桌面上。
2. 将两个力传感器分别固定在悬挂支架上，并将它们的读数清零。
3. 将几何夹具固定在力传感器上，并调整两个夹具，使得它们之间夹角为θ。
4. 在夹具的正中央挂上并联弹簧和砝码组，记录下此时的读数F1。
5. 更改夹具的位置，调整夹角至相反方向，重复步骤 4，记录下此时的读数 F2。
6. 将 F1 和 F2 的读数输入数据采集器，计算出 F 和θ2/θ1。
7. 使用指南针测量出夹角θ 的实际值。
8. 根据实际值和计算值进行比较，验证戴维南定理的正确性。
注意事项：1. 实验中夹具的位置应固定且夹角应准确测量。
2. 实验过程中力传感器的不少于两组读数应记录。
3. 实验结果应与理论值相符合。
实验结果与分析：将实验得到的数据代入戴维南定理的公式中计算，得到 F 和θ2/θ1 的值。
并使用指南针测量夹角θ 的实际值，将计算值和实际值进行比较。
根据实验数据计算得到 F 的值为 3.10 N，θ2/θ1 的值为 0.911。
测量得到夹角θ 的实际值为 40°。
将具体数值代入公式中，计算出此时的 F1 和 F2。
F1=2.01 N，F2=2.24 N，F1+F2=4.25 N。
可见，计算值与实际值的误差较小。
综上所述，实验结果验证了戴维南定理的正确性。
实验三、四叠加原理的验证戴维宁定理的验证
实验三、四叠加原理的验证戴维宁定理的验证实验三叠加原理的验证⼀、实验⽬的验证线性电路叠加原理的正确性，加深对线性电路的叠加性和齐次性的认识和理解。
⼆、原理说明叠加原理指出：在有多个独⽴源共同作⽤下的线性电路中，通过每⼀个元件的电流或其两端的电压，可以看成是由每⼀个独⽴源单独作⽤时在该元件上所产⽣的电流或电压的代数和。
线性电路的齐次性是指当激励信号（某独⽴源的值）增加或减⼩K 倍时，电路的响应（即在电路中各电阻元件上所建⽴的电流和电压值）也将增加或减⼩K倍。
四、实验内容实验线路如图6-1所⽰，⽤HE-12挂箱的“基尔夫定律/叠加原理”线路。
图6-1 基尔霍夫/叠加原理验证1. 将两路稳压源的输出分别调节为12V和6V，接⼊U1和U2处。
2. 令U1电源单独作⽤（将开关K1投向U1侧，开关K2投向短路侧）。
⽤直流数字电压表和毫安表（接电流插头）测量各⽀路电流及各电阻元件两端的电压，数据记⼊表6-1。
3. 令U2电源单独作⽤（将开关K1投向短路侧，开关K2投向U2侧），重复实验步骤2的测量和记录，数据记⼊表6-1。
4. 令U1和U2共同作⽤（开关K1和K2分别投向U1和U2侧），重复上述的测量和记录，数据记⼊表6-1。
5. 将U2的数值调⾄＋12V，重复上述第3项的测量并记录，数据记⼊表6-1。
6. 将R5（330Ω）换成⼆极管1N4007（即将开关K3投向⼆极管IN4007侧），重复1～5的测量过程，数据记⼊表6-2。
7. 任意按下某个故障设置按键，重复实验内容4的测量和记录，再根据测量结果判断出故障的性质。
故障2五、实验注意事项1. ⽤电流插头测量各⽀路电流时，或者⽤电压表测量电压降时，应注意仪表的极性，并应正确判断测得值的＋、－号。
2. 注意仪表量程的及时更换。
六、预习思考题1. 在叠加原理实验中，要令U 1、U 2分别单独作⽤，应如何操作？可否直接将不作⽤的电源（U 1或U 2）短接置零？2. 实验电路中，若有⼀个电阻器改为⼆极管，试问叠加原理的迭加性与齐次性还成⽴吗？为什么？3．当K 1（或K 2）拨向短路侧时，如何测U FA （或U AB ）？七、实验报告1. 根据实验数据表格，进⾏分析、⽐较，归纳、总结实验结论，即验证线性电路的叠加性与齐次性。

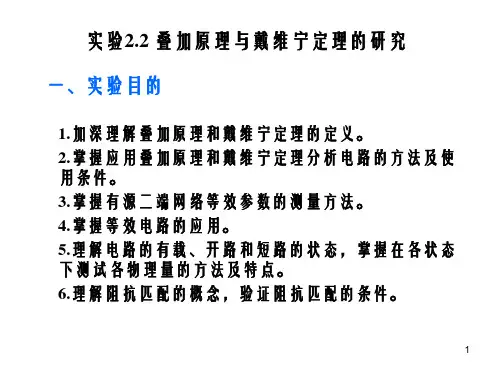

电工实验 叠加原理与戴维宁定理的研究
14
2. 电流表（毫安表）
+
注意：
直流电流表正偏说明 被测电流的实际方向 和参考方向一致，测 得值为正值； 直流电流表反偏说明被 测电流的实际方向和参 考方向相反，此时应将 电流表的正负极性倒向， 测得值为负值。
15
3. 直流稳压电源
三个键都 弹起
仪表开关
16
调整输出电 调整输出电 右旋到底 压 压 输出两路 调整输出电 直流电压 压
怎样测开路电压？
短路电流？ 负载电流？
+
16V
U1 E1 K1
电阻箱提供
RL=100Ω
K2
-
U3
300Ω
哪个电流？
* R0
稳压电源提供
+ UOC -
RL=100Ω
21
七、扩展实验内容
10V + E R0 200Ω
*
+ UL -
IL
V RL
电阻箱提供
22
八、注意事项 1.测电流时，应根据选定的参考方向确定电流表的 极性（电流插口盒的极性），注意使用指针式电流 表时，若指针反偏，应将电流表的极性反接，但读 数记为负值。 2.测量不同电量时，应先估算电压和电流值，以选 择合适的仪表量程，且应注意仪表的极性不能接错。 3. 基本实验完成后，选作扩展内容。
A
RL
IL
E PL ( ) 2 RL R0 RL
最大功率的传输条件：
R0
RL R0
此时，负载上的最大功率是
PLmax
E2 4 RL
5
四、电路器件及连接 1.实验板
九孔等电 位
等电位 线
6
2.电阻器
3.短路桥
工作报告叠加原理和戴维南定理实验报告
工作报告叠加原理和戴维南定理实验报告实验报告：工作报告叠加原理和戴维南定理一、引言：叠加原理和戴维南定理是电路分析中非常重要的两个原理，它们经常被用于解决复杂电路的分析问题。
本实验旨在通过实际进行电路实验，验证叠加原理和戴维南定理的有效性，并进一步了解其在实际电路中的应用。
二、实验设备和仪器：1.电源：直流电源、交流电源；2.电阻：各种不同阻值的电阻；3.万用表：用于测量电路参数。
三、实验步骤：1.叠加原理实验：（1）搭建一个由多个电阻组成的电路，其中每个电阻上都有一个电流源。
选取一个电流源，短路其他电流源，并测量该电流源产生的电流I1；（2）依次短路其他电流源，分别测量每个电流源产生的电流I2、I3...；（3）将每个电流源产生的电流叠加起来，得到叠加电流I，与测量得到的实际电路中的总电流进行对比，验证叠加原理的有效性。
2.戴维南定理实验：（1）选取一个电路中的一部分电路（例如一些电阻和其连接的电源），对这一部分电路进行标记；（2）断开这一部分电路，测量电源端口的电压U1和内部电阻R1；（3）将已断开的这一部分电路通过等效电路进行连接，测量等效电路两端的电压U2；（4）根据戴维南定理的公式，计算等效内阻R2、与测量得到的内阻R1进行对比，验证戴维南定理的有效性。
四、实验结果和数据处理：1.叠加原理实验结果：表1：叠加原理实验数据电流源，电流I（实际测量），叠加电流I（计算结果）:--------:，:-----------------:，:---------------------:I1 ， x.xx A ， x.xx AI2 ， y.yy A ， y.yy AI3 ， z.zz A ， z.zz A...，...，...In ， w.ww A ， w.ww A2.戴维南定理实验结果：表2：戴维南定理实验数据测量值，电压U（V）U1 ， x.xxR1 ，y.yy Ω等效电路， x.xx VR2 ，z.zz Ω五、讨论与结论：通过实验可以看出，在电路中应用叠加原理和戴维南定理可以较精确地计算电流和电压的结果。
实验4：叠加定理和戴维宁定理
实验四 叠加定理和戴维宁定理叠加定理和戴维宁定理是分析电阻性电路的重要定理。
一、实验目的1. 通过实验证明叠加定理和戴维宁定理。
2. 学会用几种方法测量电源内阻和端电压。
3. 通过实验证明负载上获得最大功率的条件。
二、实验仪器直流稳压电源、数字万用表、导线、430/1000/630/680/830欧的电阻、可变电阻箱等。
三、实验原理1．叠加定理：在由两个或两个以上的独立电源作用的线性电路中，任何一条支路中的电流（或电压)，都可以看成是由电路中的各个电源（电压源和电流源）分别作用时，在此支路中所产生的电流（或电压）的代数和。
2．戴维宁定理：对于任意一个线性有源二端网络，可用一个电压源及其内阻RS 的串联组合来代替。
电压源的电压为该网络N 的开路电压u OC ；内阻R S 等于该网络N 中所有理想电源为零时，从网络两端看进去的电阻。
3．最大功率传输定理：在电子电路中，接在电源输出端或接在有源二端网络两端的负载RL ，获得的功率为当RL=R0时四、实验内容步骤1．叠加定理的验证根据图a 联接好电路，分别测定E 1单独作用时，E 2单独作用时和E 1、E 2共同作用时电路中的电流I 1，I 2，I 3。
同时，判定电流实际方向与参考方向。
测量数据填入表4-1中。
2. 戴维宁定理的验证根据图b 联接好电路，测定该电路即原始网络的伏安特性I R L =f （U R L ）。
依次改变可变电阻箱RL 分别为1K Ω、1.2K Ω、1.6K Ω、2.24K Ω、3K Ω、4K Ω、5K Ω，然后依次测量出对应RL 上的电流和电压大小，填入表4-2中。
并绘制其伏安曲线。
然后，计算其对应功率。
含源网络等效U0,R0的测定方法：a.含源消源直测法；b.开压短流测量法：R R R U R I P OC 202⎪⎪⎭⎫ ⎝⎛+==COCR U P 42max =U0,Is,R0=U0/Is。
根据上述两种方法之一测出U0，R0，从而将图b的电路可以等效成图c。
实验三 戴维南定理和叠加定理的验证
实验三戴维南定理和叠加定理的验证实验三戴维南定理和叠加定理的验证实验三戴维南定理和叠加定理的验证一、实验目的（1）加深对戴维南定理的理解。
(2)学习戴维南等效参数的各种测量方法。
(3)理解等效置换的概念。
（4）通过实验加深对叠加定理的理解。
（5）研究了叠加定理的适用范围和条件。
(6)学习直流稳压电源、万用表、直流电流表和电压表的正确使用方法。
二、实验原理及说明1.戴维南定理是指具有独立电源、线性电阻和受控源的端口。
对于外部电路，可以用电压源和电阻的串联组合来代替。
该电压源的电压等于端口的开路电压UOC，该电阻等于端口的所有独立电源设置为零后的输入电阻，如图2.3-1所示。
这种电压源和电阻的串联组合称为戴维南等效电路。
等效电路中的电阻称为戴维南等效电阻。
所谓等效是指用戴维南等效电路把有源一端口网络置换后，对有源端口（1-1’）以外的电路的求解是没有任何影响的，也就是说对端口1-1’以外的电路而言，电流和电压仍然等于置换前的值。
外电路可以是不同的。
2.诺顿定理是戴维南定理的对偶形式。
指出对于外部电路，包含独立电源、线性电阻和受控源的端口可以被电流源和电导的并联组合所取代。
电流源的电流等于端口的短路电流ISC，该端口的所有独立电源设置为零后，电导等于输入电导GEQ=L/req，如图2.3-1所示。
3、戴维南一诺顿定理的等效电路是对外部特性而言的，也就是说不管是时变的还是定常的，只要含源网络内部除独立的电源外都是线性元件，上述等值电路都是正确的。
4.戴维南等效电路参数的测量方法。
开路电压UOC的测量相对简单，可直接用电压表或补偿法测量；对于戴维南等效电阻req的获取，可采用以下方法：当网络包含电源时，应使用开路电压和短路电流法，但这种方法不能用于不允许外部电路直接短路的网络（例如，当网络的内部元件可能因短路电流过大而损坏时）；当网络不含电源时，采用伏安法、半电流法、半电压法、直接测量法等。
5、叠加定理（1）叠加定理是线性电路的一个重要定理，是分析线性电路的基础。
叠加定理和戴维南定理实验报告
叠加定理和戴维南定理实验报告在物理学中，叠加定理和戴维南定理是两个非常重要的概念，它们在解决复杂物理问题时起着至关重要的作用。
本实验旨在通过具体的实验操作，验证叠加定理和戴维南定理，并对其原理进行深入的探究和分析。
实验一，验证叠加定理。
首先，我们将在实验室中准备好一个平行板电容器，然后分别将两块不同电介质板插入电容器中。
接下来，我们将连接电源，使电容器充电，然后使用电场强度计测量不同电介质板间的电场强度。
通过实验数据的记录和分析，我们可以验证叠加定理在电场叠加方面的准确性。
实验二，验证戴维南定理。
在这个实验中，我们将使用弹簧振子系统来验证戴维南定理。
首先，我们将测量单个弹簧振子的振动周期和频率，然后将两个弹簧振子连接在一起，再次测量其振动周期和频率。
通过对比实验数据，我们可以验证戴维南定理在多个振动系统叠加时的准确性。
实验结果分析：通过以上两个实验的操作和数据分析，我们得出了以下结论，叠加定理和戴维南定理在实验中得到了有效验证。
叠加定理表明，对于线性介质，所受外电场的合成效应等于各个电场单独作用时的效应之和；戴维南定理则表明，多个振动系统叠加时，每个振动系统的振幅和相位都可以分别求出，然后再将它们进行矢量叠加。
结论：通过本次实验，我们验证了叠加定理和戴维南定理的准确性，这两个定理在物理学中有着广泛的应用。
它们为我们解决复杂的物理问题提供了重要的理论基础，对于深入理解电场、振动系统等物理现象具有重要意义。
总结：叠加定理和戴维南定理是物理学中的重要概念，通过本次实验，我们对这两个定理有了更深入的理解。
这些理论知识的实际应用，不仅帮助我们解决了具体的物理问题，也为我们打开了更广阔的物理世界。
通过不断的实验探究和理论学习，我们可以更好地理解和应用这些重要的物理定律。
叠加定理和戴维南定理实验报告
叠加定理和戴维南定理实验报告叠加定理和戴维南定理是电路分析中常用的两种方法，通过实验验证它们的有效性，可以更好地理解和掌握这两个定理在电路分析中的应用。
实验一，叠加定理实验。
首先，我们搭建了一个简单的电路模型，包括电压源、电阻和电流表。
在实验中，我们分别对电压源和电阻进行了不同的变化，记录了电流表的读数。
在变化电压源的情况下，我们发现电流表的读数随着电压的增大而增大，这符合叠加定理的要求。
叠加定理指出，一个线性电路中的电流或电压可以分别由各个独立电源所产生的电流或电压之和得到。
实验结果验证了叠加定理在电路分析中的有效性。
实验二，戴维南定理实验。
在这个实验中，我们构建了一个包含多个电压源和电阻的复杂电路模型。
通过对电路中的不同电压源进行独立激励，我们记录了电流表的读数，并进行了数据分析。
实验结果显示，当单独激励某一个电压源时，电流表的读数与该电压源的激励有关，而与其他电压源的激励无关。
这符合戴维南定理的要求，即在一个多端口网络中，任意一个端口的电压或电流可以表示为其他端口电压或电流的线性组合。
通过实验验证，我们进一步加深了对戴维南定理的理解。
结论。
通过以上两个实验，我们验证了叠加定理和戴维南定理在电路分析中的有效性。
叠加定理适用于线性电路中的电流和电压分析，而戴维南定理适用于多端口网络的电压和电流分析。
这两个定理为电路分析提供了重要的理论基础，通过实验验证，我们更加深入地理解了它们的应用。
在今后的学习和工作中，我们将继续深入研究电路分析的理论和方法，不断提升自己的实验能力和理论水平，为电子电路领域的发展贡献自己的力量。
叠加原理及戴维南定理的验证
实验二叠加定理及戴维南定理的验证一、实验目的1.验证线性电路叠加原理的正确性，加深对其使用范围的理解；2.通过实验加深对线性电路的叠加性和齐次性的认识和理解；3.验证戴维南定理的正确性；二、实验原理叠加定理指出：在有几个独立源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。
如果网络是非线性的，叠加原理将不适用。
任何一个线性含源网络，如果仅研究其中一条支路的电压和电流，则可将电路的其余部分看作是一个有源二端网络。
戴维南定理指出：任何一个线性有源网络，总可以用一个等效电压源来代替，此电压源的电动势E S等于这个有源二端网络的开路电压U OC，其等效内阻R O等于该网络中所有独立源均置于零（理想电压源视为短路，理想电流源视为开路）时的等效电阻。
U OC和R O分别称为有源二端网络的开路电压和等效电阻。
三、实验组件多功能实验网络；直流电压表；直流电流表；可调直流稳压源；可调直流电流源；可调电阻。
四、实验步骤1、验证线性电路的叠加原理：○1按图1电路图连接好电路后，请教师检查电路；○2开路I s，合上E后测各支路的电压、电流；○3短接E，测量I s单独作用时，各支路的电压、电流；○4测量E、I s同时作用时各支路电压、电流；○5根据记录的数据，验证电流、电压叠加原理。
2、戴维南定理验证：（1）测量含源单口网络：○1按图2电路图连接好电路后，请教师检查电路；○2设定I s=15mA、E s=10V；○3调节精密可调电阻，测定AB支路从开路状态（R=∞，此时测出的U AB为A、B开路电压U OC）变化到短路状态（R=0,此时测出的电流即为A、B端短路时S图2的短路电流I S ）的U AB 、I AB 。
（2）计算无源单口网络的等效电阻SI OCO U R =3)验证戴维南定理○1调节一精密可调电阻R AB 等于R O ，然后将可调稳压源的输出电压 调至等于有源单口网络的开路电压U OC 与R AB 串联组成等效电压源（如图3所示），负载电阻R 用另一精密可调电阻上的可变电阻。
叠加定律 戴维南定律验证
实验三戴维宁定理、叠加定理的验证一、实验目的1.加深对戴维宁定理、叠加定理理解。
2.学习有源二端网络伏安特性和等效参数的测量方法。
3.锻练布线、连线和查线的技能。
二、实验原理(1)戴维宁定理一个线性含源二端网络的对外作用可以用一个电压源和电阻的串联来等效替代。
电压源的电压等于该有源二端网络的开路电压，电阻等于将该有源二端网络内部各独立电源置零后在端口处的等效电阻。
(2)叠加定理在线性电路中，由多个独立电源共同作用所形成的各支路电流与电压，等于各独立电源分别单独作用时在相应的支路中所形成的电压与电流的代数和。
三、实验内容（1）按图3-1联接实验电路。
（2）对有源二端网络等效参数的测量。
开路电压，短路电流法在有源二端网络输出端开路时，用电压表直接测其输出端的开路电压Uoc，然后再将其输出端短路，用电流表测其短路电流Isc,则内阻为Ro=Uoc/Isc图3-1图3-2（3）按图改变RL阻值，测量图中电路的伏安外特性，将测量结果记入表3-2 参考表格3-2(4) 测得图中电路的开路电压U oc。
将电压源换成连接线，在端口测量其等效电阻R e。
用U oc和R e组成戴维宁等效电路。
(5)测得戴维宁等效电路的伏安特性，将测量结果记入上面的参考表格3-2，与3-2中测得的伏安特性作比较。
四、选作内容（叠加定理）1.如图3-2，取E1=+12Ⅴ，E2为可调直流稳压电源，调至+6V。
2.令E1电源单独作用时（将开关S1投向E1侧，开关S2投向短路侧），用直流数字电压表和毫安表（接电流插头）测量各支路电流及各电阻元件两端的电压，数据记入自拟表格中。
3.将E2电源单独作用时（将开关S1投向短路侧，开关S2投向E2侧），重复实验步骤2的测量和记录。
4.令E1和E2共同作用时（开关S1和S2分别投向E1和E2侧），重复上述的测量和记录5.将E2的数值调至+12V，重复上述第3项的测量并记录。
6.将R5换成一只二极管1N4001（即将开关S S投向二极管D侧）重复1~5的测量过程，数据记入自拟表格中。
实验三戴维宁定理验证实验
实验三戴维宁定理的验证一、实验目的1、验证戴维宁定理。
2、学习测量有源二端网络的开路电压和等效内阻的方法。
3、通过实验加深对戴维宁定理应用的理解，加深对电源等效概念的理解。
二、实验内容1、按照戴维宁定理的理论分析步骤，用实验的方法验证。
三、实验元器件、仪器与设备1、智能化电工与电子技术实验台；2、数字式万用表；四、实验原理1、戴维宁定理任何一个线性有源二端网络，对与其相连的负载或电路来说，总可以用一个理想电压源和电阻相串联的有源支路代替，其理想电压源的电压E等于该有源二端网络端口a、b的开路电压Uab，其内阻等于原网络中所有独立电源去除后的a、b端口的等效电阻Rab。
其原理示意图如图3-1所示：图3-1戴维宁定理电源等效示意戴维宁定理用于计算复杂电路中的某个电阻上或支路上的电压或电流，它的理论分析步骤：1）划出有源二端网络：通常需要分析的电阻或支路（负载支路）之外的电路就是有源二端网络，其连接的两个端点就是上图所示的a、b端点。
断开该负载支路与有源二端网络的连接。
2）计算有源二端网络的等效电动势E：采用各种电路分析方法计算去除负载支路后a、b两点的开路端电压Uab，Uab=E。
3）计算有源二端网络的等效电源内阻Rab：将断开负载支路的有源二端网络中所有的理想电压源和电流源去除，其方法：将理想电压源短路，将理想电流源开路，使它们无法输出有效的电路激励E和Is。
此后，采用电阻串、并联的分析方法计算剩下电路（无源网络）中的等效电阻Rab，Rab=Ro。
4）计算负载支路的电流或电压：此时复杂的有源二端网络就等效为图3-1右图所示的等效电源，将负载支路重新接到a、b端点上，按图3-2即可非常简单地求出所需的电流或电压值。
RL图3-2戴维宁等效电路2、 诺顿定理由于任何一个电源都可以等效为电压源形式也可以根据需要等效为电流形式，如用一个理想电压源和电阻相串联的有源支路代替线性有源二端网络，就是戴维宁定理；如用一个理想电流源和电阻相并联，就是诺顿定理。
实验三 叠加定理
实验三 叠加定理、戴维南定理的验证一、实验目的1．通过实验验证线性电路叠加定理、戴维南定理的正确性，加深对该定理的认识和理解。
1． 掌握测量有源二端网络等效参数的一般方法 2． 掌握测量有源二端网络等效参数的一般方法。
二、实验原理1．叠加定理指出：在有几个独立源共同作用下的线性电路中，通过每一个组件的电流或其两端的电压，可以看成是一个独立源单独作用时在该组件上所产生的电流或电压的代数和。
2．戴维南定理指出：任何一个线性有源网络，对外电路而言，都可以用一个电压源和内阻的串联支路来代替如图3-1所示。
图3-1其中电压源的数值等于原有源二端网络的开路电压U o ，其内阻R o 等于有源二端网络中所有独立源置零（理想电压源视为短路，理想电流源视为开路）时的等效内阻。
三、实验内容与要求图3-2 叠加定理实验图1．叠加定理的验证实验线路如图3-2所示，取E1＝12V，E2＝6V（1）E1单独作用时，各支路的电流和电压测量E1单独作用时（将开关S1投向E1侧，开关S2投向短路侧），用数字电压表和数字毫伏表（接电流插头）测量各支路电流及各电阻组件两端的电压，记录于表3-1中。
（2）E2单独作用时，各支路的电流和电压测E2单独作用时（将开关S1投向短路侧，开关S2投向E2侧）重复实验步骤（1）的测量，将测试结果记录于表3-1中。
（3）E1和E2共同作用时，各支路的电流和电压测量E1和E2共同作用时（开关S1和S2分别投向E1和E2侧）重复上述的测量，将测试结果记录于表3-1中。
表3-12．戴维南定理的验证实验线路如图3-3所示。
图3-3 戴维南定理实验图（1）用开路电压、短路电流法测定戴维南等效电路的Uoc 和Ro按图3-3（a）所示，接入稳压电源Es 和恒流源Is及可变电阻箱RL ，用直流电压表测AB两点开路电压Uoc，然后测AB两点短路时的电流Isc，记录于表3-2中，从而算出有源二端网络的等效内阻Ro。
叠加定理、戴维南定理的验证实验--2-29
北联大电路分析-叠加定理、戴维南定理的验证实验指导书实验目的1. 验证叠加定理和戴维南定理的正确性，加深对定理的理解。
2. 掌握验证叠加定理和戴维南定理的实验方法。
3. 掌握含源二端网络的开路电压和等效电阻的测定方法。
实验原理1. 叠加定理叠加定理：在有几个独立源共同作用下的线性电路中，通过每一个元件的电流或两端的电压，可以看成是由每一个独立源单独作用时，在该元件上所产生的电流或电压的代数和。
注意：●某一独立源单独作用时其它独立源要置零，即电压源用短路线替代，电流源用开路替代。
●叠加为代数和，注意电压极性和电流方向。
●叠加定理仅适用于线性电路。
2. 戴维南定理戴维南定理：线性含源单口网络N就其端口来看，可以等效为一个电压源串联电阻支路u；电阻等于该网络中所有独立电源为如图1(a)。
电压源的电压等于该网络N的开路电压oc零值时所得网络No的等效电阻Ro 如图1(b)。
等效电阻Ro可以通过图1(b)中原理直接测量，也可通过开路电压值和短路电流值计算出等效内阻值Ro 如图2。
sc oc o o oc sc i u R R u i =→= 注意参考方向。
在电子技术中，二端网络的戴维南等效内电阻也称为网络的输出电阻。
运用戴维南定理可以简化对复杂电路的分析过程。
实验设备与元器件直流稳压电源2台数字万用表 若干块电阻 300Ω×1支、470Ω×1 支、1.2k Ω×2 支、1383Ω（非标称值）×1 支实验任务1. 叠加定理验证注：实验参数设置采用默认设置（仿真时间＞0.25s ；仿真点数＞5000）(1)图3是叠加定理验证电路图。
图3 叠加定理验证电路原理图由于电压表内阻远大于被测电阻阻值，所以测量电阻上的电压时电压表可以直接并在被测电阻两端。
由于电流表内阻远小于被测电阻阻值，所以测量电阻上的电流时电流表可以直接串在被测电阻支路上。
(2) 测量图3电路端口1在8V 直流电压源单独作用下的I1、I2、I3、U3，将测量数据填入表1中。
验证叠加定理和戴维宁定理实验报告
电路基础第三次实验报告一、实验题目验证叠加定理和戴维宁定理二、实验内容1.通过实验验证电路的叠加定理和戴维宁定理，加深对这两个定理的认识；2.学习线性有源二端网络的等效电路参数的测量方法.三、实验原理1.叠加定理的实验原理a. 叠加定理的实验原理图如下：根据叠加定理，理应有以下结论：I1=I1′−I1′′ I2=−I2′+I2′′ I3=I3′+I3′′u=u′+u′′b. 叠加定理的验证电路图如下：实验中，E1接+12V直流稳压电源；I s接电流源，调节电流源使稳压电流源输出电源为9mA.c. 实验内容如下：(1)分别在E1,I s共同作用和各自单独作用时测量I1,I2,I3的值和U BC,U BD的值；(2)理论计算I1,I2,I3的值和U BC,U BD的值；(3)对比测量值和理论值，验证电路的叠加定理；测量项目E1/V I s/mA I1/mA I2/mA I3/mA U AB/V U BC/V U BD/V E1单独作用12 0 7.94 0 7.94 3.98 0 7.83 理论计算12 0 7.947 0 7.947 4.053 0 7.947I s单独作用0 9 5.99 9.00 3.05 -3.11 9.22 3.11理论计算0 9 5.960 9.00 3.040 -3.040 9.000 3.040 E1,I s共同作用12 9 2.15 9.00 11.22 0.88 9.22 10.96 理论计算12 9 1.987 9.000 10.987 1.013 9.000 10.987E1单独作用时：ABD：由KVL可得：12=510I1′+1000I3′B节点：由KCL得：I1′=I3′代入解得：I1′=7.947mA I2′=0mA I3′=7.947mA由此：U BC =0V U BD =7.947VI s 单独作用时：ABD ：由KVL 可得：510I 1′′=1000I 3′′B 节点：由KCL 得： I 2′′=I 1′′+I 3′′I 2′′=9mA 代入解得：I 1′′=5.960mA I 2′′=9.000mA I 3′′=3.040mA 由此：U BC =9.000V U BD =3.040VE 1，I s 共同作用时：网孔电流法：i a =I 1 i b =I 2=9mA i a +i b =I 3(510+1000)i a −1000i b =12代入解得：I 1=1.987mA I 2=9.000mA I 3=10.987mA 由此：U BC =9.000V U BD =10.987V2.戴维宁定理的实验原理a. 戴维宁定理的实验原理图如下：b. 按照下图实验连接电阻c. (1)运用戴维宁定理计算出等效电路的U oc 和R o ，并通过U oc 和R o 的比值求出电流I sc . 计算过程如下： 将电压源看作连接：由Δ-Y 电阻等效后得R o =333.43Ω 回路电流法：(300+510+10)I a −10I b =12 (200+510+10)I b −10I a =−12得：I a =14.43mA I b =−16.47mAU oc =510I a +200I b =4.065V(2)用开路电压-短路电流法测定戴维宁等效电路的U oc ′和I sc ′，并通过U oc ′和I sc ′的比ab′，将(1)(2)结果填入表中；(3)假设R L L两端的电压U L和流过R L的电流I L；(4)将A、B两点用导线连接，此时电路图中内部小虚线框内的网络等效的阻值就是R o；(5)将直流稳压电源调置为表中所测得的U oc的电压值(推荐用电压表并联测量后得到更为准确的电压值)，并将该电压源接入E、F两点间，与电阻网络串联接入电路.此时实验图中外部大虚线框内的电路就是原理图中所示等效电路.(6)将直流电流表按实验电路图接入C、D两点间，并将电阻R L接入电路D、F两点间，测量有源二端网络的外特性(即测量R L两端电压U′和通过R L的电流I′)并记录.(7)将电压U′、电流I′，与(3)中得到的U和I相比较，分析是否能够验证戴维宁定理.实验数据记录见三中表。
叠加原理和戴维南定理的验证
SCOC I U R =0SCOCI U I U tg R =∆∆==φ0NNOC I U U R -=0实验三 叠加原理和戴维南定理的验证一、实验目的：1、验证线性电路叠加原理的正确性，从而对线性电路叠加性和齐次性的认识和理解；2、掌握测量有源二端网络等效参数的方法，验证戴维南定理的正确性。
二、原理说明：1、线性电路的齐次性是指当激励信号（某激励电源值）增加或减小K 倍时，电路的响应（电路中电阻元件电压或某支路电流）也将增加或减小K 倍。
2、有源二端网络等效参数的测量方法： （1） 开路电压、短路电流法在有源二端网络输出端开路时，用电压表直接测量其输出端的开路电压U OC ，然后再将其输出端短路，用电流表测其短路电流I SC ，则内阻为：（2）伏安法用电压表、电流表测出有源二端网络的外特性如图3―1所示，根据外特性曲线求出斜率tg Φ，则内阻用伏安法主要是测量开路电压及电流为额定值I N 时的输出电压U N ，则内阻为：注：若二端网络的内阻很低时，则不宜测其短路电流。
（3）半电压法如图3―2所示，当负载电压为被测网络开路电压一半时，负载电阻即为被测有源二端网络的等效内阻。
（4）零示法在测量具有高内阻有源二端网络的开路电压时，用电压表直接测量会造成叫大误差，为消除电压表内阻影响，往往采用零示测量法，如图3―3所示，当电压表读数为零时，稳压电源输出电压即为二端网络的开路电压。
三、实验设备：1、直流稳压电源一台2、直流电压表一只、直流电流表一只、万用表一只3、电阻三只4、电流插座板一块、电流插头一个四、预习要求：1、复习叠加原理和戴维南定理内容；2、根据实验参数预选仪表量程。
五、注意事项：1、改接线路时，必须关掉电源；2、注意仪表量程的及时更换；3、滑动变阻器均用固定阻值。
六、实验步骤：1、验证叠加原理（1）按图3―4接线，接通已调好的直流电源上，图中：E1=20V，E2=15V；（2）令E1电源单独作用，测量各支路电流与各段电压，填入表3―1中；（3）令E2电源单独作用，再次测量各支路电流与各段电压，填入表3―1中；（4）令E1、E2共同作用，测量各支路电流与各段电压，填入表3―1中。
叠加原理和戴维宁定理的验证
一、实验项目名称：叠加原理和戴维宁定理的验证二、实验目的●通过实验验证叠加原理和戴维南定理，以加深对它们的理解。
●掌握基本直流电量的测量方法及相关仪器的使用方法。
●掌握测量有源二端网络等效参数的一般方法。
三、实验内容利用实验的方法测量出电路的相关实验数据，并用实验数据或根据实验数据计算得到的结果，来验证叠加原理和戴维南定理。
四、实验原理叠加原理：在线性电路中，当有两个或两个以上电源作用时，任何一支路的电流或电压，等于各个电源单独作用时在该支路中产生的电流或电压的代数和。
戴维宁定理：任何一个线性有源二端网络，对外电路来说，都可以用一个电压源来代替，该电压源的电动势E等于二端网络的开路电压，其内阻R0等于将有源二端网络转换成无源二端网络后（将有源二端网络中的恒压源短路，恒流源开路)，网络两端的等效电阻。
五、实验电路图六、使用仪器设备1.实验用仪器设备(1）双路直流电源供应器（GPS - 2303C型）一台。
(2）数字万用表一块。
(3）毫安提（C31 -mA型）一块。
(4）多孔实验板一块。
(5）导线若干。
2.实验用元件电阻:82Ω、100Ω、120Ω、150Ω、200Ω。
七、实验步骤1.叠加原理分别按图1-1-l a，b，c，正确地连接电路,用数字万用表和电流表按表1-1-1中的要求测量图中a和b两点电压及流经电阻R3的电流数据、并将测得的数据记录在表格中。
具体步骤如下：1）测量E1单独作用时ab两点电压与流经电阻R3的电流。
检查元件与设备是否完整。
按电路图1-1-1a连接电路。
调节电压输出为6V，然后进行电压的测量。
注意电压表表笔方向与参考方向一致。
记录所测电压数据。
断开电路。
按电路图1-1-1a连接电路。
用数字万用表测量流经电阻R3的电流。
注意电压表表笔方向与参考方向一致，红入黑出。
记录所测电压数据。
2）测量E2单独作用时ab两点电压与流经电阻R3的电流。
按电路图1-1-1b连接电路。
调节电压输出为2V，然后进行电压的测量。
叠加定理的验证_戴维南定理的验证实验报告电子技术
叠加定理的验证_戴维南定理的验证明验报告 - 电子技术1. 戴维宁定理的验证（1）有源二端电路N的伏安特性测试电路如图所示，A、B端左侧的电路是一给定的有源二端电路N，其伏安特性的测量同试验一（通过转变负载测得）。
数据填入表1中。
留意：接线应当‘先串后并’，且接线或换接电路时均不能带电操作。
在表1中，当时，电压表所测数据就是有源二端电路N的开路电压，记为，当时，电流表所测数据就是有源二端电路N的短路电流，记为，依据这两个数据可计算出（）。
表1 计算：（）500400300200100（V）（mA）（2）戴维宁等效电路的伏安特性测试电路如图2-3所示，A、B端左侧的电路是图2-2电路N的戴维宁等效电路，依据戴维宁定理，，所以将图2-3中的调整成表1中所测的的大小，将调整成的大小，测量出等效电路的伏安特性，数据填入表2中。
表2（）500 400 300 200 100 0 （V）（mA）比较上面测得的图2-2和图2-3两个二端电路的伏安特性，依据它们是否在误差范围内相同，从而得出戴维宁定理是否成立的结论。
2. 叠加定理的验证电压源和电流源共同作用的电路如图2-4所示。
测出电压表和电流表的读数记录在表2-3中。
然后将电流源拆除，断开原连接处，测量单独作用时，电压表和电流表的读数，记录在表2-3中。
最终将电压源拆除，短接原连接处，重新接上电流源，测量单独作用时，电压表和电流表的读数，记录在表2-3中。
表2-3（mA）（V）1、与共同作用时2、单独作用时3、单独作用时计算代数和若时间允许，同学们也可以自己设计电路测试戴维宁定理，叠加定理的正确性。
留意：由于要测二端电路N的开路电压和短路电流，所以，所设计的二端电路N必需能允许开路、短路的状况发生。
且要求先理论计算，再实际测量。
叠加原理和戴维南定理实验报告
叠加原理和戴维南定理实验报告篇一：实验报告1：叠加原理和戴维南定理的验证实验报告叠加原理和戴维南定理的验证姓名班级学号叠加原理和戴维南定理的验证一．实验目的：1. 通过实验加深对基尔霍夫定律、叠加原理和戴维南定理的理解。
2. 学会用伏安法测量电阻。
3. 正确使用万用表、电磁式仪表及直流稳压电源。
二．实验原理：1.基尔霍夫定律：1）.电流定律（KCL）：在集中参数电路中，任何时刻，对任一节点，所有各支路电流的代数和恒等于零，即??=0。
流出节点的支路电流取正号，注入节点的支路电流取负号。
2）.电压定律（KVL）：在集中参数电路中，任何时刻，对任一回路内所有支路或原件电压的代数和恒等于零，在即??=0。
凡支路电压或原件电压的参考方向与回路绕行方向一致者为正量，反之取负号。
2.叠加原理在多个独立电源共同作用的线性电路中，任一支路的电流（或电压）等于各个电源独立作用时在该支路所产生的电流（或电压）的代数和。
3. 戴维南定理：任一线性有源二端网络对外电路的作用均可用一个等效电压源来代替，其等效电动势EO等于二端网络的开路电压UO，等效内阻RO等于该网络除源（恒压源短路、开流源开路）后的入端电阻。
实验仍采取用图2-3-1所示电路。
可把ac支路右边以外的电路（含R3支路）看成是以a与c为端钮的有源二端网络。
测得a、c两端的开路电压Uab即为该二端网络的等效电动势EO,内阻可通过以下几种方法测得。
（1）伏安法。
将有源二端网络中的电源除去，在两端钮上外加一已知电源E，测得电压U和电流I，则URO=（2）直接测量法。
将有源二端网络中的电压源除去，用万用表的欧姆档直接测量有源二端网络的电阻值即为RO。
本实验所用此法测量，图2中的开关S1合向右侧，开关S2断开，然后用万能表的欧姆挡侧a、c两端的电阻值即可。
（3）测开路电压和短路电流法。
测量有源二端网络的开路电压U0和短路电流IS。
则R0=U0/IS测试如图2-3-3所示，开关S打开时测得开路电压U0,闭合时测得短路电流IS。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

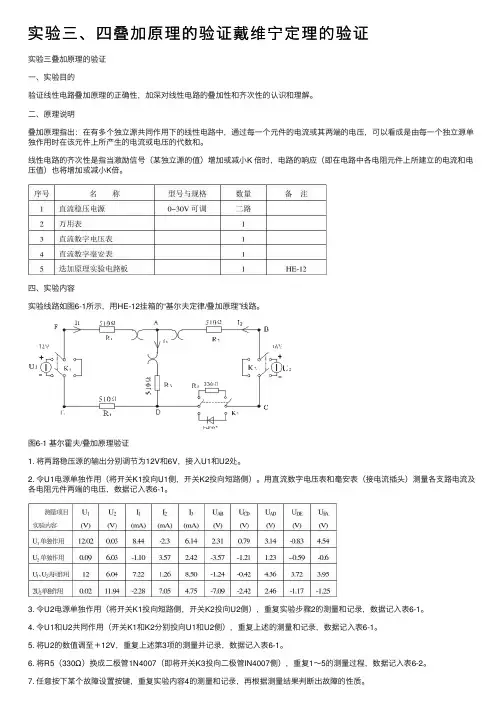

实验三叠加原理的验证
一、实验目的
验证线性电路叠加原理的正确性，加深对线性电路的叠加性和齐次性的认识和理解。
二、原理说明
叠加原理指出：在有多个独立源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。
线性电路的齐次性是指当激励信号（某独立源的值）增加或减小K 倍时，电路的响应（即在电路中各电阻元件上所建立的电流和电压值）也将增加或减小K倍。
三、实验设备
序号名称型号与规格数量备注
1 直流稳压电源0~30V可调二路
2 万用表 1
3 直流数字电压表 1
4 直流数字毫安表 1
5 迭加原理实验电路板 1 HE-12
四、实验内容
实验线路如图6-1所示，用HE-12挂箱的“基尔夫定律/叠加原理”线路。
图6-1 基尔霍夫/叠加原理验证
1. 将两路稳压源的输出分别调节为12V和6V，接入U1和U2处。
2. 令U1电源单独作用（将开关K1投向U1侧，开关K2投向短路侧）。
用直流数字电压表和毫安表（接电流插头）测量各支路电流及各电阻元件两端的电压，数据记入表6-1。
3. 令U2电源单独作用（将开关K1投向短路侧，开关K2投向U2侧），重复实验步骤2的测量和记录，数据记入表6-1。
4. 令U1和U2共同作用（开关K1和K2分别投向U1和U2侧），重复上述的测量和记录，数据记入表6-1。
5. 将U2的数值调至＋12V，重复上述第3项的测量并记录，数据记入表6-1。
6. 将R5（330Ω）换成二极管1N4007（即将开关K3投向二极管IN4007侧），重复1～5的测量过程，数据记入表6-2。
7. 任意按下某个故障设置按键，重复实验内容4的测量和记录，再根据测量结果判断出故障的性质。
故障2
五、实验注意事项
1. 用电流插头测量各支路电流时，或者用电压表测量电压降时，应注意仪表的极性，并应正确判断测得值的＋、－号。
2. 注意仪表量程的及时更换。
六、预习思考题
1. 在叠加原理实验中，要令U 1、U 2分别单独作用，应如何操作？可否直接将不作用的电源（U 1或U 2）短接置零？
2. 实验电路中，若有一个电阻器改为二极管， 试问叠加原理的迭加性与齐次性还成立吗？为什么？
3．当K 1（或K 2）拨向短路侧时，如何测U FA （或U AB ）？ 七、实验报告
1. 根据实验数据表格，进行分析、比较，归纳、总结实验结论，即验证线性电路的叠加性与齐次性。
2. 各电阻器所消耗的功率能否用叠加原理计算得出？ 试用上述实验数据，进行计算并作结论。
3. 通过实验步骤6及分析表格6-2的数据，你能得出什么样的结论？
4. 心得体会及其他。
实验四 戴维宁定理的验证 ──有源二端网络等效参数的测定
一、实验目的
1. 验证戴维宁定理的正确性，加深对该定理的理解。
2. 掌握测量有源二端网络等效参数的一般方法。
二、原理说明
1. 任何一个线性含源网络，如果仅研究其中一条支路的电压和电流，则可将电路的其余部分看作是一个有源二端网络（或称为含源一端口网络）。
戴维宁定理指出：任何一个线性有源网络，总可以用一个电压源与一个电阻的串联来等效代替，此电压源的电动势Us 等于这个有源二端网络的开路电压Uoc ， 其等效内阻R 0等于该网络中所有独立源均置零（理想电压源视为短接，理想电流源视为开路）时的等效电阻。
诺顿定理指出：任何一个线性有源网络，总可以用一个电流源与一个电阻的并联组合来等效代替，此电流源的电流Is 等于这个有源二端网络的短路电流I SC ，其等效内阻R 0定义同戴维宁定理。
Uoc （Us ）和R 0或者I SC （I S ）和R 0称为有源二端网络的等效参数。
2. 有源二端网络等效参数的测量方法 (1) 开路电压、短路电流法测R 0
在有源二端网络输出端开路时，用电压表直接测其输出端的开路电压Uoc ，然后再将其输出端短路，用电流表测其短路电流Isc ，则等效内阻为 Uoc R 0＝ ── Isc
如果二端网络的内阻很小，若将其输出端口短路 则易损坏其内部元件，因此不宜用此法。
(2) 伏安法测R 0
用电压表、电流表测出有源二端网 图8-1
络的外特性曲线，如图8-1所示。
根据 外特性曲线求出斜率tg φ，则内阻
U I A
B
I U
O
ΔU
ΔI
φ
sc
oc
/2
△U U oc
R 0＝tg φ＝ ──＝── 。
△I Isc
也可以先测量开路电压Uoc ，
再测量电流为额定值I N 时的输出
图8-2
U oc －U N
端电压值U N ，则内阻为 R 0＝──── 。
I N
(3) 半电压法测R 0
如图8-2所示，当负载电压为被测网络开 路电压的一半时，负载电阻（由电阻箱的读数
确定）即为被测有源二端网络的等效内阻值。
(4) 零示法测U OC 图8-3
在测量具有高内阻有源二端网络的开路电压时，用电压表直接测量会造成较大的误差。
为了消除电压表内阻的影响，往往采用零示测量法，如图8-3所示.。
零示法原理是用一低内阻的稳压电源与被测有源二端网络进行比 较，当稳压电源的输出电压与有源二端网络的开路电压相等时,电压表的读数将为“0”。
然后将电路断开，测量此时稳压电源的输出电压，即为被测有源二端网络的开路电压。
三、实验设备
序号 名 称
型号与规格 数量 备注
1 可调直流稳压电源 0～30V 1
2 可调直流恒流源 0～500mA 1
3 直流数字电压表 0～300V 1
4 直流数字毫安表 0～500mA
1 5 万用表 1 自备 6 可调电阻箱 0～99999.9Ω 1 HE-19 7 电位器
1K/2W 1 HE-11 8
戴维宁定理实验电路板
1
HE-12 四、实验内容
被测有源二端网络如图8-4(a)，即HE-12挂箱中“戴维宁定理/诺顿定理”线路。
(a) (b)
图 8-4
被测有源网络
R 稳压电源
V
U
U S
1. 用开路电压、短路电流法测定戴维宁等效电路的Uoc和R0。
在8-4(a)中，接入稳压
电源Us=12V和恒流源Is=10mA，不接入R L。
利用开关K，分别测定U O c和Isc,并计算出R0。
（测U
2. 负载实验
按图8-4(a)接入R L。
改变R L阻值，测量不同端电压下的电流值，记于下表，并据此画
3. 验证戴维宁定理：从电阻箱上取得按步骤“1”所得的等效电阻R0之值，然后令其
与直流稳压电源（调到步骤“1”时所测得的开路电压Uoc之值）相串联，如图8-4(b)所示，
5. 有源二端网络等效电阻（又称入端电阻）的直接测量法。
见图8-4（a）。
将被测有源
网络内的所有独立源置零（去掉电流源I s和电压源U s，并在原电压源所接的两点用一根短
路导线相连），然后用伏安法或者直接用万用表的欧姆档去测定负载R L开路时A、B两点间
的电阻，此即为被测网络的等效内阻R0，Array或称网络的入端电阻R i。
五、实验注意事项
1. 测量时应注意电流表量程的更换。
2. 步骤“4”中，电压源置零时不可将稳压
源短接。
3. 用万表直接测R0时，网络内的独立源必须先置零，以免损坏万用表。
其次，欧姆档
必须经调零后再进行测量。
4. 用零示法测量U oc时，应先将稳压电源的输出调至接近于U oc，再按图8-3测量。
5. 改接线路时，要关掉电源。
六、预习思考题
1. 在求戴维宁等效电路时，作短路试验，测I sc的条件是什么？在本实验中可否直接作
负载短路实验？请实验前对线路8-4(a)预先作好计算，以便调整实验线路及测量时可准确地选取电表的量程。
2. 说明测有源二端网络开路电压及等效内阻的几种方法，并比较其优缺点。
七、实验报告
1. 根据步骤2和3，分别绘出曲线，验证戴维宁定理的正确性，并分析产生误差的原因。
2. 根据步骤1、4、5各种方法测得的Uoc与R0与预习时电路计算的结果作比较，你能得出什么结论。
3. 归纳、总结实验结果。
4. 心得体会及其他。
