台达PLC编程实例
台达PLC编程设计实例讲解
台达PLC编程设计实例讲解假设我们有一个饮料自动售货机，需要使用台达PLC来实现其控制逻辑。
该售货机具有以下功能：接收用户选择的饮料种类，将选择的饮料投放到出货口，并且显示剩余数量。
在这个例子中，我们使用台达的PLC编程软件TWINCAT来进行编程设计。
首先，我们需要配置PLC的硬件。
我们需要将输入设备（例如按钮）和输出设备（例如电机）连接到PLC的I/O口上。
这些设备将用于接收用户选择饮料的输入，并且控制饮料的投放和显示剩余数量。
接下来，我们开始进行编程设计。
首先，我们需要定义变量和输入输出端口。
例如，我们可以定义一个整数型变量来表示饮料的种类，用一个布尔型变量来表示按钮的状态，以及一个整数型变量来表示饮料的剩余数量。
我们还需要定义输出端口来控制电机的状态，以及显示剩余数量的设备。
然后，我们需要编写控制逻辑代码。
我们可以使用TWINCAT的类似于Ladder Diagram的编程界面来进行编写。
在这个例子中，我们需要编写一个程序来检测用户的选择，并且根据选择控制电机的状态和显示剩余数量。
我们可以使用IF...ELSE语句来实现控制逻辑。
例如，如果用户选择了饮料A，我们将饮料A对应的值赋给饮料种类变量，将电机状态置为输出，同时显示剩余数量。
如果用户选择了饮料B，我们将饮料B对应的值赋给饮料种类变量，将电机状态置为输出，并且显示剩余数量。
最后，我们还需要添加错误处理逻辑，例如当饮料的数量为零时，我们需要显示“售罄”。
以上是一个简单的台达PLC编程设计实例的讲解。
通过这个实例，我们可以了解到使用台达PLC进行编程的基本步骤和方法。
当然，在实际的工业自动化控制系统中，可能还需要考虑更多的因素，例如安全性、稳定性和可扩展性等。
因此，在进行实际的应用时，还需要结合具体的需求和设备进行更全面的设计和调试。
台达PLC中PID例子

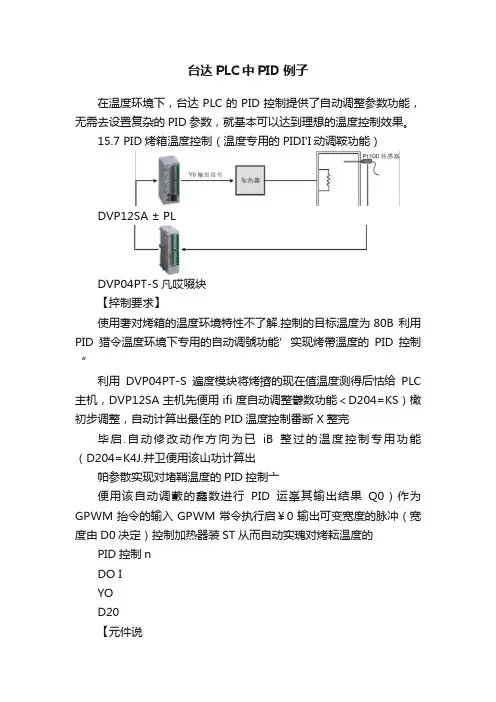

台达PLC中PID例子在温度环境下，台达PLC的PID控制提供了自动调整参数功能，无需去设置复杂的PID参数，就基本可以达到理想的温度控制效果。
15.7 PID烤箱温度控制（温度专用的PIDI'I动调鞍功能）DVP12SA ± PLDVP04PT-S凡哎啜块【捽制要求】使用奢对烤箱的温度环境特性不了解.控制的目标温度为80B 利用PID猎令温度环境下专用的自动调號功能’实现烤帶温度的PID控制“利用DVP04PT-S遍度模块将烤擠的现在值温度测得后怙给PLC 主机，DVP12SA主机先便用ifi度自动调整鬱数功能＜D204=KS）橄初步调整，自动计算出最侄的PID温度控制番断 X整完毕启.自动修改动作方向为已iB整过的温度控制专用功能（D204=K4J.井卫便用该山功计算出帕参散实现对堵鞘温度的PID控制亠便用该自动调藪的鑫数进行PID运峯其输出结果Q0）作为GPWM抬令的输入GPWM常令执行启￥0输出可变宽度的脉冲（宽度由D0决定）控制加热器装ST从而自动实瑰对烤耘温度的PID控制nDO IYOD20【元件说明】PLC软元件控制说明M0PID动作方向选择M1PID指令运算启动Y0可碉雙脉冲宽度的脉冲输出DO PID运算输岀结果D1O n口标溫度值D11温度现在值D20 n GPWM指令的运算周期D200PID取样时间参数【控制程序】【程序说射】值(SV)色今现在值(PV}吕3今參数{通常襦自己进行谓植和没参数的定义请参考本例堀后的PIDSfta)D今输出值(MV)(D ?好指定加争电保捋的数据寄存器)PID指令便用的拎制环境很菲.周此诸适十地选収动作方向.木例中温度白动调整功能吴适用于温愷控制环境，切勿便用崔遠度.用力等拎制环境中.以免造成不当的现象产生.绘来说?山丁控制环境不也PID的控制豔数（除温度控制环境下捉供门动谓螯功能外）需靠经验和测试来阔林，一般的PID指令參数调费方法：肯先将K,及K Q值设为0*按打龙后分別i殳设呂心为出10. 20及＜h别记录其及即製I阍启得知忌为40 i | ■其反应会有过冲现氯闵此不选用:而心勿20 '■!.其PV反应曲线接近刖值且不会育过冲现舉.但是由丁怕动过如因此输出值仙料间債会JB九所以周虑暂不选用；接着Kp为W时.英PV反应曲线接近SWft并且是比较平消接近，IS此町虑使用此值*毘后心为5时，其反应过慢.凶此也暂不考也使用v选定K P为10后，先调整Ki值由小到大（如1、2、4至8九以不超过心值为总则：决后再调整陥由小到大（如6DX 0 0& 0?1及0Q?以不超过心的40*为掾服垠后时间附注豪本方法仅供參母? I对此使用者还需依实际控制系统状况*自打调热适合的控制簿艱温度控制环境F台达PLC^J PHD垢令提供了自动调捷功能”可不用调整PID裁数就能达到埋想的温度芒制效杲.木例中温度『I功调整的过程￥初步调整，自动计尊帰H PID温鬼拧制参数.存在D20AD219,其淑度响丘曲线如下,1.! ?■..? J - !.Hlfl若便用苦罢數设置超⑴汕阴将以庄右极限为其肚置值，但动作方向(DIR)若超出范隔*则预设为4取样时间T魚的最大差值为? C1次扫描周期+1ms) “ <1次打描周期)?如果谋疋值对输出造成影响的话?请将扫描周期WW定，或使用干时间屮斷了程序内亠PID的测定值tPV) T PID执彳亍运算动作前必烦是■个薔定值.如果耍抓取DVP-04AD / DVP-04XA/ DVP-04PT / DVP-04TC 模块的输扎偵作PID 运算时“ 请注点这些BS块的A/D转换时问。
台达PLC编程设计实例v1.00825p
➢按下查看按钮，最早呼叫的包厢号码被读出到D11，而呼
叫包厢个数则与指针D0 对应，利用台达的TP04 文本显示
器可方便的监控PLC 内部寄存器 D0（呼叫包厢个数）和
D11（即将查看的包厢号码）的数值。
27
7
KTV包厢呼叫控制系统
实例七
【系统设计思路】
➢程序最后用ZRST 和RST 指令将D0～D6 及D11 清0，在 TP04 显示器上呼叫包厢个数和呼叫包厢号码都将显示为0。
该夹具执行夹取、释放工件的动作。行车和吊钩各由一台电
动机控制，配置控制盘进行控制。生产线有电镀槽、回收液
槽、清水槽三槽位，分别完成工件电镀、电镀液回收，工件
清洗等工作。
➢工艺流程：从取工件处夹取未加工工件→工件放入电镀槽
电镀280 分钟→放入回收液槽浸泡30 分钟→放入清水槽清洗
30 秒钟→将工件放入传送带。系统应该有原点回归功能。
26
7
KTV包厢呼叫控制系统
实例七
【系统设计思路】
➢本程序利用API38 SFWR 与API39 SFRD 指令的配合使 用，实现先进先出的数据堆栈读写控制。在本例中即是先
呼叫的包厢号码先被查看。
➢按下包厢呼叫按钮，5 个包厢的号码先被暂存于D10，然
后按照呼叫先后顺序被放入数据堆栈D1~D5 中的某个位置。
电 镀 槽
往右运动进行下一 个流程操作
电镀槽极 限
到达电镀槽极限后 开始往下运动
回 收
液
电
槽
镀 操 作
往右运动
电源
下极限
和 清 水
流 程
开
槽 流
示
意
到达上极限后
图
则往右运动
台达PLC使用案例101例[1]
![台达PLC使用案例101例[1]](https://img.taocdn.com/s3/m/27fdd4513c1ec5da50e270fa.png)
1.18 STL 步进方式手自动控制 ...............................................................1-24
1.7 上电时参数的自动初始化 ................................................................1-7
1.8 传统自保持回路与 SET/RST 应用 ...................................................1-8
3.12 洗手间自动冲水控制程序 ..............................................................3-19
3.13 一般定时器实现累计型功能...........................................................3-21
2.3 产品出入库数量监控 (32 位上下数计数器) ......................................2-3
2.4 3 个计数器构成的 24 小时时钟.........................................................2-4
6.2 ZCP 水塔水位高度警示控制 .............................................................6-3
6.3 BMOV 多笔历史资料备份 ................................................................6-4
台达plc浮点数比较指令
台达plc浮点数比较指令（原创版）目录1.台达 PLC 概述2.台达 PLC 浮点数比较指令的作用与用法3.台达 PLC 浮点数比较指令的应用实例4.台达 PLC 浮点数比较指令的优缺点分析5.总结正文一、台达 PLC 概述台达 PLC（可编程逻辑控制器）是一种广泛应用于工业自动化控制领域的设备。
通过编程，台达 PLC 可以实现对各种机械设备和工业过程的自动化控制。
在台达 PLC 中，浮点数比较指令是一种常用的指令之一，可以在程序中实现对浮点数的比较操作。
二、台达 PLC 浮点数比较指令的作用与用法台达 PLC 浮点数比较指令主要用于比较两个浮点数的大小。
在台达PLC 中，浮点数比较指令的格式为“CMPF P1 P2”，其中 P1 和 P2 分别为需要比较的两个浮点数。
在程序中，通过将 P1 和 P2 的值进行比较，可以得到比较结果，然后根据比较结果来控制程序的执行流程。
三、台达 PLC 浮点数比较指令的应用实例假设在一个温度控制系统中，需要对两个温度传感器的输出值进行比较，以判断是否需要对电磁阀进行控制。
此时，可以使用台达 PLC 浮点数比较指令来实现这个功能。
具体操作步骤如下：1.将两个温度传感器的输出值分别存入 P1 和 P2 中。
2.使用浮点数比较指令“CMPF P1 P2”来比较两个温度值。
3.根据比较结果，如果 P1 大于 P2，则控制电磁阀打开；如果 P1 小于 P2，则控制电磁阀关闭。
四、台达 PLC 浮点数比较指令的优缺点分析优点：1.可以实现对浮点数的精确比较，适用于对精度要求较高的场合。
2.指令格式简单，易于理解和使用。
缺点：1.浮点数比较指令在比较过程中可能会存在精度损失，导致比较结果不准确。
2.在进行浮点数比较时，需要占用较多的程序空间和运行时间。
五、总结台达 PLC 浮点数比较指令在工业自动化控制领域中具有广泛的应用。
通过使用浮点数比较指令，可以实现对浮点数的精确比较，从而根据比较结果来控制设备的运行。
台达PLC和文本使用案例
台达PLC和文本使用中的问题说实话作为一个资深电气工程师，高中低各个档次的客户都打过不少交道，而一般情况下，非标产品设计时我都是推荐客户使用进口PLC和触摸屏，偶尔也会用一些国产的。
台达的东西很少用！在实际使用中遇到过两次这样的问题：案例一、2015年8月份，使用台达的PLC和威纶触摸屏控制几台变频器和几十个电磁阀。
成套后交给客户使用时四组设备都出现了相同的问题，运行中总是会出现“PLC no response”，将通信响应超时延长以后略有好转，但还是无法避免。
后来使用欧姆龙、西门子和三菱的PLC都试过，都没有出现以上情况，这就排除了触摸屏。
通信电缆使用的是1.5屏蔽双绞单端接地且独立走线，这样通信线的问题也排除了，最后判断问题出在PLC上。
案例二、2016年1月底，九江一个客户的设备需要将1号机的文本和PLC程序复制到2、3、4号机器上。
当天上午我在公司从台达的官网上下载了TPEditor的两个版本1.4和1.6，到现场后，先处理plc，虽然PLC也不稳定，但是装卸几次还是能用。
关键是后面处理文本显示器的程序时问题比较严重，先用TPEditor1.4，后用TPEditor 1.6换了N条数据线，在现场我亲自焊了几根线（RS232），422和485的也都对各自端口试了，就是通信不上！总共两种现象：“通信超时”“Set Band Rate Fail”。
说实话我的专长就在处理通信问题上，串口监控以后发现文本根本没有数据返回，这事是令我百思不得其解。
最后只能打400电话咨询台达的客服，结果客服很高逼，还没有等我说完问题就整了句，我不是技术人员，明天技术人员会给你回电话。
没有办法了，我只能顶着客户的各种不满又回去搞，第二天上午9点多技术人员（也是一个女的）打电话过来了，变呼噜呼噜的吃饭边问我你用的哪个版本的啊，我告诉她1.6和1.4都试过了，她回答说：那两个版本有问题，不行，你下1.87版的。
我真是无言以对，我只能说，这也太坑了，不说费用问题关键是耽误事！说到这儿，我只能告诫大家不要贪便宜！至于后续的事情，不聊也罢。
台达PLC编程设计实例
调试过程
在模拟环境中进行测试，确保程序逻辑 正确无误，然后在实际设备上进行调试 ，确保电机能够按照要求进行启停。
实例二：温度控制系统
通过台达PLC编程实现
总
对温度的控制，实现温结度的精确调节。 Nhomakorabea词
使用台达PLC编程软件，
设 计
2. 熟悉台达PLC在工业控制中的应用 场景；
3. 培养读者分析和解决实际问题的能 力；
4. 为读者在实际工作中应用台达PLC 技术提供参考和借鉴。
02 台达PLC基础知识
台达PLC简介
定义
台达PLC，全称为台达可编程逻辑控制器，是一种工业自动化 控制设备，用于执行顺序控制、逻辑运算、计数、定时等操作， 并通过数字或模拟输入/输出控制各种类型的机械或生产过程。
应用领域
广泛应用于电力、石油、化工、钢铁、有色金属、采矿、环 保、建材、造纸、汽车制造、包装、食品加工等工业领域。
台达PLC编程语言
1 2
指令表编程语言
使用类似于助记符的形式编写程序，如LD （Load）、AND（AND）、OUT（Output） 等。
顺序功能图编程语言
使用图形化方式描述控制系统的流程和功能，易 于理解和维护。
故障或安全事故。
易用性和可维护性
程序应具备良好的用户界面和易于维 护的特点，方便操作人员使用和工程
师维护。
兼容性和可扩展性
在编写程序时应考虑未来可能的硬件 升级或扩展，保证程序的兼容性和可 扩展性。
数据安全和隐私保护
在程序中应采取必要的数据加密和隐 私保护措施，确保数据的安全性和隐 私不被侵犯。
05 结论
台达全系列PLC说明书及应用手册[5]
![台达全系列PLC说明书及应用手册[5]](https://img.taocdn.com/s3/m/08cb1816e3bd960590c69ec3d5bbfd0a7956d533.png)
台达全系列PLC说明书及应用手册一、概述PLC（Programmable LogicController，可编程逻辑控制器）是一种专用于工业控制的电子设备，它可以根据用户编写的程序，对各种输入信号进行逻辑运算、计数、定时、数据操作等处理，并通过输出信号控制各种机械或者电气设备的运行。
高性能：台达PLC采用高速处理器和高效指令集，可实现快速响应和高精度控制。
高兼容性：台达PLC支持多种通讯协议和接口，可与各种外部设备和系统进行数据交换和集成。
高灵便性：台达PLC提供了丰富的扩展模块和配件，可根据用户的不同需求进行定制和组合。
二、安装与连接本节介绍了台达PLC的安装与连接方法，包括电源连接、输入输出连接、通讯连接等。
2.1 电源连接电源电压应符合PLC的额定值，不得超过或者低于规定范围。
电源线应按照正确的极性连接到PLC的电源端子上。
电源线应有足够的截面积和长度，以保证电流的稳定和降低线损。
电源线应避免与信号线或者其他干扰源并排走线，以防止噪声干扰。
2.2 输入输出连接输入输出设备的类型、规格、数量等应与PLC的输入输出端子相匹配。
输入输出线应按照正确的接线图连接到PLC的输入输出端子上。
输入输出线应有足够的截面积和长度，以保证信号的传输和质量。
输入输出线应避免与电源线或者其他干扰源并排走线，以防止噪声干扰。
2.3 通讯连接通讯设备的协议、波特率、地址等参数应与PLC的通讯端口设置一致。
通讯线应按照正确的接线图连接到PLC的通讯端口上。
通讯线应有足够的截面积和长度，以保证信号的传输和质量。
通讯线应避免与电源线或者其他干扰源并排走线，以防止噪声干扰。
三、编程与调试本节介绍了台达PLC的编程与调试方法，包括编程软件、编程语言、程序结构、程序、程序运行、程序监视等。
3.1 编程软件支持多种编程语言，包括梯形图、指令表、SFC等。
支持多种PLC型号，可自动识别或者手动选择PLC型号和版本。
支持多种通讯方式，包括RS-232、RS-485、以太网等，可实现与PLC的在线或者离线连接。
三菱PLC台达伺服实例
三菱PLC台达伺服实例
编辑整理：
尊敬的读者朋友们：
这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（三菱PLC台达伺服实例）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为三菱PLC台达伺服实例的全部内容。
三菱PLC台达伺服A2实例PLC梯形图，简单的测试用，本人已测试过
接线说明：
45、47、49COM-接PLC电源0V
11COM+、35I_S接PLC电源24V
9DI1—接PLC的Y5
41PULSE接Y0
37SIGN接Y4
伺服驱动器设置：
参数设置值说明
P0-02 2 伺服面板显示脉冲指令脉冲计数P1—00 2外部脉冲输入形式设置为脉冲+方向
P1-01 0位置控制模式（命令由外部端子输入）
P2—10 101当DI1=ON时，伺服启动。
台达PLC编程设计实例讲解
