人体红外感应模块中文资料全

完整版HC-SR501人体感应模块

: � 使用说明使用说明:
1. 感应模块通电后有一分钟左右的初始化时间，在此期间模块会间隔地输出 0-3 次，一分钟后进入待机状态。 2. 应尽量避免灯光等干扰源近距离直射模块表面的透镜，以免引进干扰信号产生误动作；使用环境尽量避免流动的风，风也会对感应器造成干扰。 3. 感应模块采用双元探头，探头的窗口为长方形，双元（A 元 B 元）位于较长方向的两端，当人体从左到右或从右到左走过时,红外光谱到达双元的时间、距离有差值，差值越大，感应越灵敏，当人体从正面走向探头或从上到下或从下到上方向走过时，双元检测不到红外光谱距离的变化，无差值，因此感应不灵敏或不工作；所以安装感应器时应使探头双元的方向与人体活动最多的方向尽量相平行，保证人体经过时先后被探头双元所感应。为了增加感应角度范围，本模块采用圆形透镜，也使得探头四面都感应，但左右两侧仍然比上下两个方向感应范围大、灵敏度强，安装时仍须尽量按以上要求。
� 感应范围
� 外形与调节
注：
1、调节距离电位器顺时针旋转，感应距离增大（约 7时针旋转，感应延时加长（约300S），反之，感应延时减短（约 0.5S）。
� 应用范围 1、安防产品 2、人体感应灯具 2、人体感应玩具 4、工业自动化控制等
� 功能特点 : 功能特点:
1、全自动感应:人进入其感应范围则输出高电平，人离开感应范围则自动延时关闭高电平，输出低电平。 2、光敏控制（可选择，出厂时未设）可设置光敏控制，白天或光线强时不感应。 3、温度补偿(可选择，出厂时未设)：在夏天当环境温度升高至 30～32℃，探测距离稍变短，温度补偿可作一定的性能补偿。 4、两种触发方式：（可跳线选择） a、不可重复触发方式:即感应输出高电平后，延时时间段一结束，输出将自动从高电平变成低电平； b、可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平（感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。 5、具有感应封锁时间(默认设置:2.5S 封锁时间)：感应模块在每一次感应输出后（高电平变成低电平），可以紧跟着设置一个封锁时间段，在此时间段内感应器不接受任何感应信号。此功能可以实现“感应输出时间”和“封锁时间”两者的间隔工作，可应用于间隔探测产品；同时此功能可有效抑制负载切换过程中产生的各种干扰。(此时间可设置在零点几秒 —几十秒钟)。 6、工作电压范围宽：默认工作电压 DC4.5V-20V。 7、微功耗:静态电流<50 微安，特别适合干电池供电的自动控制产品。 8、输出高电平信号：可方便与各类电路实现对接。

热释电人体探测模块HC-SR501介绍

热释电人体探测模块HC-SR501 热释电红外传感器是一种能检测人或动物发射的红外线而输出电信号的传感器。

早在1938年，有人提出过利用热释电效应探测红外辐射，但并未受到重视，直到六十年代，随着激光、红外技术的迅速发展，才又推动了对热释电效应的研究和对热释电晶体的应用。

它正在被广泛的应用到各种自动化控制装置中。

除了在我们熟知的楼道自动开关、防盗报警上得到应用外，在更多的领域应用前景看好。

比如：在房间无人时会自动停机的空调机、饮水机。

电视机能判断无人观看或观众已经睡觉后自动关机的机构。

开启监视器或自动门铃上的应用。

结合摄影机或数码照相机自动记录动物或人的活动等等。

热释电效应同压电效应类似，是指由于温度的变化而引起晶体表面荷电的现象。

热释电传感器是对温度敏感的传感器。

它由陶瓷氧化物或压电晶体元件组成，在元件两个表面做成电极，在传感器监测范围内温度有ΔT的变化时，热释电效应会在两个电极上会产生电荷ΔQ，即在两电极之间产生一微弱的电压ΔV。

由于它的输出阻抗极高，在传感器中有一个场效应管进行阻抗变换。

热释电效应所产生的电荷ΔQ会被空气中的离子所结合而消失，即当环境温度稳定不变时，ΔT=0，则传感器无输出。

当人体进入检测区，因人体温度与环境温度有差别，产生ΔT，则有ΔV输出；若人体进入检测区后不动，则温度没有变化，传感器也没有输出了。

所以这种传感器检测人体或者动物的活动传感。

由实验证明，传感器不加光学透镜(也称菲涅尔透镜)，其检测距离小于2m，而加上光学透镜后，其检测距离可大于7m。

热释电红外线传感器主要是由一种高热电系数的材料，如锆钛酸铅系陶瓷、钽酸锂、硫酸三甘钛等制成尺寸为2*1mm的探测元件。

在每个探测器内装入一个或两个探测元件，并将两个探测元件以反极性串联，以抑制由于自身温度升高而产生的干扰。

由探测元件将探测并接收到的红外辐射转变成微弱的电压信号，经装在探头内的场效应管放大后向外输出。

为了提高探测器的探测灵敏度以增大探测距离，一般在探测器的前方装设一个菲涅尔透镜，该透镜用透明塑料制成，将透镜的上、下两部分各分成若干等份，制成一种具有特殊光学系统的透镜，它和放大电路相配合，可将信号放大70分贝以上，这样就可以测出10~20米范围内人的行动。

人体感说明书应器HC-SR501

人体感说明书应器HC-SR501------------------------------------------------------------------------------------------------人体感说明书应器HC-SR501人体红外传感器(PIR)模块HC-SR501工作原理:人体都有恒定的体温，一般在37度，所以会发出特定波长10UM左右的红外线，被动式红外探头就是靠探测人体发射的10UM左右的红外线而进行工作的。

人体发射的10UM左右的红外线通过菲泥尔滤光片增强后聚集到红外感应源上。

红外感应源通常采用热释电元件，这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，后续电路经检测处理后就能产生报警信号。

热释电效应:当一些晶体受热时，在晶体两端将会产生数量相等而符号相反的电荷。

这种由于热变化而产生的电极化现象称为热释电效应。

菲涅耳透镜:根据菲涅耳原理制成，菲涅耳透镜分为折射式和反射式两种形式，其作用一是聚焦作用，将热释的红外信号折射(反射)在PIR上;二是将检测区内分为若干个明区和暗区，使进入检测区的移动物体能以温度变化的形式在PIR上产生变化热释红外信号，这样PIR就能产生变化电信号。

使热释电人体红外传感器(PIR)灵敏度大大增加。

模块参数:1.工作电压:DC5V至20V2.静态功耗:65微安——————————————————————————————————————------------------------------------------------------------------------------------------------3.电平输出:高3.3V，低0V4.延时时间:可调(0.3秒~18秒)5.封锁时间:0.2秒6.触发方式:L不可重复，H可重复，默认值为H(跳帽选择)7.感应范围:小于120度锥角，7米以内8.工作温度:-15~+70度模块特性:1、这种探头是以探测人体辐射为目标的。

人体感说明书应器HC-SR501

人体红外传感器(PIR)模块HC-SR501工作原理：人体都有恒定的体温，一般在37度，所以会发出特定波长10UM左右的红外线，被动式红外探头就是靠探测人体发射的10UM左右的红外线而进行工作的。

人体发射的10UM左右的红外线通过菲泥尔滤光片增强后聚集到红外感应源上。

红外感应源通常采用热释电元件，这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，后续电路经检测处理后就能产生报警信号。

热释电效应：当一些晶体受热时，在晶体两端将会产生数量相等而符号相反的电荷。

这种由于热变化而产生的电极化现象称为热释电效应。

菲涅耳透镜：根据菲涅耳原理制成，菲涅耳透镜分为折射式和反射式两种形式，其作用一是聚焦作用，将热释的红外信号折射（反射）在PIR上；二是将检测区内分为若干个明区和暗区，使进入检测区的移动物体能以温度变化的形式在PIR上产生变化热释红外信号，这样PIR就能产生变化电信号。

使热释电人体红外传感器(PIR)灵敏度大大增加。

模块参数：1.工作电压：DC5V至20V2.静态功耗：65微安3.电平输出：高3.3V，低0V4.延时时间：可调(0.3秒~18秒)5.封锁时间：0.2秒6.触发方式：L不可重复，H可重复，默认值为H(跳帽选择)7.感应范围：小于120度锥角，7米以内8.工作温度：-15~+70度模块特性：1、这种探头是以探测人体辐射为目标的。

所以热释电元件对波长为10UM左右的红外辐射必须非常敏感。

2、为了仅仅对人体的红外辐射敏感，在它的辐射照面通常覆盖有特殊的菲泥尔滤光片，使环境的干扰受到明显的控制作用。

3、被动红外探头，其传感器包含两个互相串联或并联的热释电元。

而且制成的两个电极化方向正好相反，环境背景辐射对两个热释元件几乎具有相同的作用，使其产生释电效应相互抵消，于是探测器无信号输出。

4、一旦人侵入探测区域内，人体红外辐射通过部分镜面聚焦，并被热释电元接收，但是两片热释电元接收到的热量不同，热释电也不同，不能抵消，经信号处理而报警。

人体红外感应模块 BISS0001

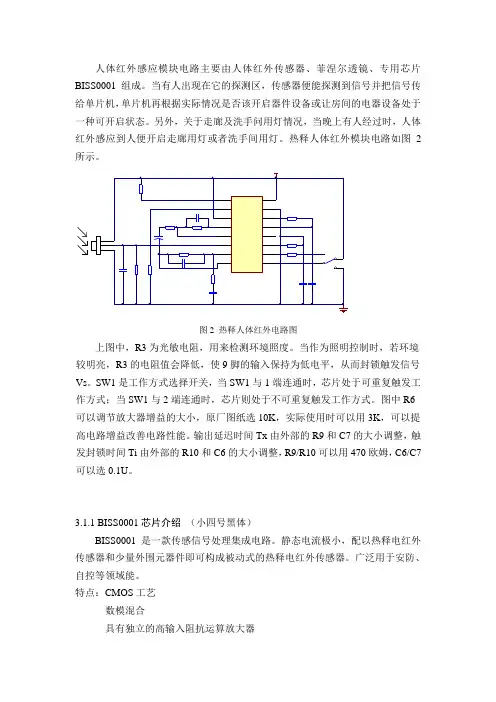

人体红外感应模块电路主要由人体红外传感器、菲涅尔透镜、专用芯片BISS0001组成。

当有人出现在它的探测区，传感器便能探测到信号并把信号传给单片机，单片机再根据实际情况是否该开启器件设备或让房间的电器设备处于一种可开启状态。

另外，关于走廊及洗手问用灯情况，当晚上有人经过时，人体红外感应到人便开启走廊用灯或者洗手间用灯。

热释人体红外模块电路如图2所示。

图2 热释人体红外电路图上图中，R3为光敏电阻，用来检测环境照度。

当作为照明控制时，若环境较明亮，R3的电阻值会降低，使9脚的输入保持为低电平，从而封锁触发信号Vs。

SW1是工作方式选择开关，当SW1与1端连通时，芯片处于可重复触发工作方式；当SW1与2端连通时，芯片则处于不可重复触发工作方式。

图中R6可以调节放大器增益的大小，原厂图纸选10K，实际使用时可以用3K，可以提高电路增益改善电路性能。

输出延迟时间Tx由外部的R9和C7的大小调整，触发封锁时间Ti由外部的R10和C6的大小调整，R9/R10可以用470欧姆，C6/C7可以选0.1U。

3.1.1 BISS0001芯片介绍（小四号黑体）BISS0001是一款传感信号处理集成电路。

静态电流极小，配以热释电红外传感器和少量外围元器件即可构成被动式的热释电红外传感器。

广泛用于安防、自控等领域能。

特点：CMOS工艺数模混合具有独立的高输入阻抗运算放大器内部的双向鉴幅器可有效抑制干扰内设延迟时间定时器和封锁时间定时器采用16脚DIP封装3.1.1.1管脚图表3-1 管脚说明引脚名称I/O功能说明1 A I 可重复触发和不可重复触发选择端。

当A为“1”时，允许重复触发；反之，不可重复触发2 VO O 控制信号输出端。

由VS的上跳前沿触发，使V o输出从低电平跳变到高电平时视为有效触发。

在输出延迟时间Tx之外和无VS的上跳变时，Vo保持低电平状态。

3 RR1 -- 输出延迟时间Tx的调节端4 RC1 -- 输出延迟时间Tx的调节端5 RC2 -- 触发封锁时间Ti的调节端6 RR2 -- 触发封锁时间Ti的调节端7 VSS -- 工作电源负端8 VRF I 参考电压及复位输入端。

完整版HC-SR501人体感应模块

HC-SR501HC-SR501是基于红外线技术的自动控制模块，采用德国原装进口LHI778探头设计，灵敏度高，可靠性强，超低电压工作模式，广泛应用于各类自动感应电器设备，尤其是干电池供电的自动控制产品。

产品型号HC--SR501人体感应模块工作电压范围直流电压4.5-20V静态电流<50uA电平输出高3.3V/低0V触发方式L不可重复触发/H重复触发延时时间0.5-200S(可调)可制作范围零点几秒-几十分钟封锁时间 2.5S(默认)可制作范围零点几秒-几十秒电路板外形尺寸32mm*24mm感应角度<100 度锥角工作温度-15-+70 度感应透镜尺寸直径:23mm(默认)深圳市捷深科技有限公司专业传感器开发与销售1、全自动感应:人进入其感应范围则输出高电平，人离开感应范围则自动延时关闭高电平，输出低电平。

2、光敏控制（可选择，出厂时未设）可设置光敏控制，白天或光线强时不感应。

3、温度补偿(可选择，出厂时未设)：在夏天当环境温度升高至30～32℃，探测距离稍变短，温度补偿可作一定的性能补偿。

4、两种触发方式：（可跳线选择）a、不可重复触发方式:即感应输出高电平后，延时时间段一结束，输出将自动从高电平变成低电平；b、可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平（感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。

5、具有感应封锁时间(默认设置:2.5S封锁时间)：感应模块在每一次感应输出后（高电平变成低电平），可以紧跟着设置一个封锁时间段，在此时间段内感应器不接受任何感应信号。

此功能可以实现“感应输出时间”和“封锁时间”两者的间隔工作，可应用于间隔探测产品；同时此功能可有效抑制负载切换过程中产生的各种干扰。

(此时间可设置在零点几秒—几十秒钟)。

RE200B人体、红外热释电传感中文资料

RE200B红外热释电处理芯片BISS0001BISS0001是一款具有较高性能的传感信号处理集成电路，它配以热释电红外传感器和少量外接元器件构成被动式的热释电红外开关。

它能自动快速开启各类白炽灯、荧光灯、蜂鸣器、自动门、电风扇、烘干机和自动洗手池等装置，特别适用于企业、宾馆、商场、库房及家庭的过道、走廊等敏感区域，或用于安全区域的自动灯光、照明和报警系统。

特点*CMOS工艺*数模混合*具有独立的高输入阻抗运算放大器*内部的双向鉴幅器可有效抑制干扰*内设延迟时间定时器和封锁时间定时器*采用16脚DIP封装管脚图管脚说明引脚名称 I/O 功能说明1 A I 可重复触发和不可重复触发选择端。

当A为“1”时，允许重复触发；反之，不可重复触发2 VO O 控制信号输出端。

由VS的上跳变沿触发，使Vo输出从低电平跳变到高电平时视为有效触发。

在输出延迟时间Tx之外和无VS的上跳变时，Vo保持低电平状态。

3 RR1 -- 输出延迟时间Tx的调节端4 RC1 -- 输出延迟时间Tx的调节端5 RC2 -- 触发封锁时间Ti的调节端6 RR2 -- 触发封锁时间Ti的调节端7 VSS -- 工作电源负端8 VRF I 参考电压及复位输入端。

通常接VDD，当接“0”时可使定时器复位9 VC I 触发禁止端。

当Vc<VR时禁止触发；当Vc>VR时允许触发(VR≈0.2VDD)10 IB -- 运算放大器偏置电流设置端11 VDD -- 工作电源正端12 2OUT O 第二级运算放大器的输出端13 2IN- I 第二级运算放大器的反相输入端14 1IN+ I 第一级运算放大器的同相输入端15 1IN- I 第一级运算放大器的反相输入端16 1OUT O 第一级运算放大器的输出端工作原理BISS0001是由运算放大器、电压比较器、状态控制器、延迟时间定时器以及封锁时间定时器等构成的数模混合专用集成电路。

以下图所示的不可重复触发工作方式下的波形，来说明其工作过程。

人体红外感应模块--BISS0001

111BISS0001组成。

当有人出现在它的探测区，传感器便能探测到信号并把信号传给单片机，单片机再根据实际情况是否该开启器件设备或让房间的电器设备处于一种可开启状态。

另外，关于走廊及洗手问用灯情况，当晚上有人经过时, 人体红外感应到人便开启走廊用灯或者洗手间用灯。

热释人体红外模块电路如图2所示。

图2热释人体红外电路图上图中，R3为光敏电阻，用来检测环境照度。

当作为照明控制时，若环境较明亮，R3的电阻值会降低，使9脚的输入保持为低电平，从而封锁触发信号Vs。

SW1是工作方式选择开关，当SW1与1端连通时，芯片处于可重复触发工作方式；当SW1与2端连通时，芯片则处于不可重复触发工作方式。

图中R6可以调节放大器增益的大小，原厂图纸选10K，实际使用时可以用3K，可以提高电路增益改善电路性能。

输出延迟时间Tx由外部的R9和C7的大小调整，触发封锁时间Ti由外部的R10和C6的大小调整，R9/R10可以用470欧姆，C6/C7 可以选0.11U。

3.1.1 BISS0001 芯片介绍（小四号黑体）BISS0001是一款传感信号处理集成电路。

静态电流极小，配以热释电红外传感器和少量外围元器件即可构成被动式的热释电红外传感器。

广泛用于安防、自控等领域能。

特点：CMOS工艺数模混合具有独立的高输入阻抗运算放大器内部的双向鉴幅器可有效抑制干扰内设延迟时间定时器和封锁时间定时器采用16脚DIP封装A W nil HCL KC2 胆咋5 ™/BESET3.1.1.1管脚图表3-1管脚说明工作原理BISS0001是由运算放大器、电压比较器、状态控制器、延迟时间定时器以及封锁时间定时器等构成的数模混合专用集成电路。

以下图所示的不可重复触发工作方式下的波形，来说明其工作过程。

不可重复触发工作方式下的波形。

首先，根据实际需要，利用运算放大器0P1组成传感信号预处理电路，将信号放大。

然后耦合给运算放大器0P2，再进行第二级放大，同时将直流电位抬高为VM（疋0.5VDD）后，将输出信号V2送到由比较器COP1和C0P2组成的双向鉴幅器，检出有效触发信号Vs。

浅谈人体红外传感器(PIR)模块HC-SR501

浅谈人体红外传感器(PIR)模块HC-SR501红外线感应器红外智能节电开关是基于红外线技术的自动控制产品，当有人进入感应范围时，专用传感器探测到人体红外光谱的变化，自动接通负载，人不离开感应范围，将持续接通；人离开后，延时自动关闭负载。

人到灯亮，人离灯熄，亲切方便，安全节能，更显示出人性化关怀。

红外线感应器是根据红外线反射的原理研制的，属于一种智能节水、节能设备。

包括感应水龙头、自动干手器、医用洗手器、自动给皂器、感应小便斗冲水器、感应便器。

这是标准的称呼，也有称为热红外人体感应器。

原理这种是通过红外线反射原理，当人体的手或身体的某一部分在红外线区域内，红外线发射管发出的红外线由于人体手或身体摭挡反射到红外线接收管，通过集成线路内的微电脑处理后的信号发送给脉冲电磁阀，电磁阀接受信号后按指定的指令打开阀芯来控制头出水；当人体的手或身体离开红外线感应范围，电磁阀没有接受信号，电磁阀阀芯则通过内部的弹簧进行复位来控制的关水。

红外线在光谱中波长自0.76至400微米的一段称为红外线，红外线是不可见光线。

所有高于绝对零度（-273.15℃）的物质都可以产生红外线。

现代物理学称之为热射线。

医用红外线可分为两类：近红外线与远红外线。

太阳光谱红外线是太阳光线中众多不可见光线中的一种，由德国科学家霍胥尔于1800年发现，又称为红外热辐射，他将太阳光用三棱镜分解开，在各种不同颜色的色带位置上放置了温度计，试图测量各种颜色的光的加热效应。

结果发现，位于红光外侧的那支温度计升温最快。

因此得到结论：太阳光谱中，红光的外侧必定存在看不见的光线，这就是红外线。

也可以当作传输之媒介。

太阳光谱上红外线的波长大于可见光线，波长为0.75～1000μm。

红外线可分为三部分，即近红外线，波长为（0.75-1）～（2.5-3）μm之间；中红外线，波长为（2.5-3）～（25-40）μm之间；远红外线，波长为（25-40）～l000μm 之间。

人体感应DYP-ME003

DYP-ME003人体感应模块基于红外线技术的自动控制产品,灵敏度高，可靠性强，超低电压工作模式,广泛应用于各类自动感应电器设备,尤其是干电池供电的自动控制产品。

■实物相片■电气参数：■功能特点:1.全自动感应:人进入其感应范围则输出高电平，人离开感应范围则自动延时关闭高电平，输出低电平。

2.光敏控制（可选择，出厂时未设）：可设置光敏控制，白天或光线强时不感应。

3.温度补偿(可选择，出厂时未设)：在夏天当环境温度升高至30～32℃，探测距离稍变短，温度补偿可作一定的性能补偿。

4.两种触发方式：（可跳线选择）a.不可重复触发方式:即感应输出高电平后，延时时间段一结束，输出将自动从高电平变为低电平；b.可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平（感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。

5.具有感应封锁时间(默认设置:2.5S封锁时间)：感应模块在每一次感应输出后（高电平变成低电平），可以紧跟着设置一个封锁时间段，在此时间段内感应器不接受任何感应信号。

此功能可以实现“感应输出时间”和“封锁时间”两者的间隔工作，可应用于间隔探测产品；同时此功能可有效抑制负载切换过程中产生的各种干扰。

(此时间可设置在零点几秒—几十秒钟)。

6.工作电压范围宽：默认工作电压DC4.5V-20V。

7.微功耗:静态电流<50微安，特别适合干电池供电的自动控制产品。

8.输出高电平信号：可方便与各类电路实现对接。

■使用说明:1.感应模块通电后有一分钟左右的初始化时间，在此期间模块会间隔地输出0-3次，一分钟后进入待机状态。

2.应尽量避免灯光等干扰源近距离直射模块表面的透镜，以免引进干扰信号产生误动作；使用环境尽量避免流动的风，风也会对感应器造成干扰。

3.感应模块采用双元探头，探头的窗口为长方形，双元（A元B元）位于较长方向的两端，当人体从左到右或从右到左走过时,红外光谱到达双元的时间、距离有差值，差值越大，感应越灵敏，当人体从正面走向探头或从上到下或从下到上方向走过时，双元检测不到红外光谱距离的变化，无差值，因此感应不灵敏或不工作；所以安装感应器时应使探头双元的方向与人体活动最多的方向尽量相平行，保证人体经过时先后被探头双元所感应。

HC-SR501人体感应模块

H C-S R501人体感应模块HC-SR501是基于红外线技术的自动控制模块，采用德国原装进口LHI778 探头设计，灵敏度高，可靠性强，超低电压工作模式，广泛应用于各类自动感应电器设备，尤其是干电池供电的自动控制产品。

●实物图片：●产品型号HC--SR501人体感应模块工作电压范围直流电压4.5-20V静态电流<50uA电平输出高3.3 V /低0V触发方式L 不可重复触发/H 重复触发延时时间5-200S(可调)可制作范围零点几秒-几十分钟封锁时间 2.5S(默认)可制作范围零点几秒-几十秒电路板外形尺寸32mm*24mm感应角度<100 度锥角工作温度-15-+70 度感应透镜尺寸直径:23mm(默认)●功能特点:1、全自动感应:人进入其感应范围则输出高电平，人离开感应范围则自动延时关闭高电平，输出低电平。

2、光敏控制（可选择，出厂时未设）可设置光敏控制，白天或光线强时不感应。

3、温度补偿(可选择，出厂时未设)：在夏天当环境温度升高至30～32℃，探测距离稍变短，温度补偿可作一定的性能补偿。

4、两种触发方式：（可跳线选择）a、不可重复触发方式:即感应输出高电平后，延时时间段一结束，输出将自动从高电平变成低电平；b、可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平（感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。

5、具有感应封锁时间(默认设置:2.5S 封锁时间)：感应模块在每一次感应输出后（高电平变成低电平），可以紧跟着设置一个封锁时间段，在此时间段内感应器不接受任何感应信号。

此功能可以实现“感应输出时间”和“封锁时间”两者的间隔工作，可应用于间隔探测产品；同时此功能可有效抑制负载切换过程中产生的各种干扰。

(此时间可设置在零点几秒—几十秒钟)。

人体红外模块原理

人体红外模块原理
人体红外模块是一种基于红外物理特性的传感器，主要用于检测人体的热辐射。

它采用了红外探测技术，可以在人体发射红外热辐射的时候发出信号，从而实现对附近人体的检测。

人体红外模块的工作原理是基于热辐射物体与其周围环境之间的温差。

当人体接近红外模块时，人体会辐射出红外线，这些红外线会通过红外模块的感应器件被接收。

感应器件通常由一对红外发射和接收二极管组成。

红外发射二极管会发出红外线，而红外接收二极管则会接收到人体散发出的红外线。

这两个二极管通常是被置于同一个模块之间，以确保发射和接收的红外线可以完全对应起来。

当人体接近时，发射的红外线会被人体所吸收或反射，导致接收的红外线信号弱化。

接收二极管会检测到这种信号变化，并将其转化为电信号输出。

这个电信号经过模块内部的处理电路后，可用于触发相应的动作，如开关灯、报警等。

值得注意的是，人体红外模块的有效检测距离和角度是有限的。

一般情况下，它的检测距离在几米以内，检测角度在几十度左右。

因此，在使用人体红外模块时，需要将其安装在合适的位置和方向上，以确保其能够准确地检测到人体的存在。

总的来说，人体红外模块通过感应器件接收人体散发的红外线，以实现对附近人体的检测。

它广泛应用于安防系统、自动照明等领域，为人们的生活和工作带来了很大的便利。

HC-SR501人体感应模块电路

HC-SR501人体感应模块电路HC-SR501 人体感应模块说明书产品特点：HC-SR501是基于红外线技术的自动控制模块，采用德国原装进口LHI778 探头设计，灵敏度高，可靠性强，超低电压工作模式，广泛应用于各类自动感应电器设备，尤其是干电池供电的自动控制产品。

功能特点:1、全自动感应:人进入其感应范围则输出高电平，人离开感应范围则自动延时关闭高电平，输出低电平。

2、光敏控制（可选择，出厂时未设）可设置光敏控制，白天或光线强时不感应。

3、温度补偿(可选择，出厂时未设)：在夏天当环境温度升高至30～32℃，探测距离稍变短，温度补偿可作一定的性能补偿。

4、两种触发方式：（可跳线选择）a、不可重复触发方式:即感应输出高电平后，延时时间段一结束，输出将自动从高电平变成低电平；b、可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平（感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。

5、具有感应封锁时间(默认设置:2.5S 封锁时间)：感应模块在每一次感应输出后（高电平变成低电平），可以紧跟着设置一个封锁时间段，在此时间段内感应器不接受任何感应信号。

此功能可以实现“感应输出时间”和“封锁时间”两者的间隔工作，可应用于间隔探测产品；同时此功能可有效抑制负载切换过程中产生的各种干扰。

(此时间可设置在零点几秒—几十秒钟)。

6、工作电压范围宽：默认工作电压DC4.5V-20V。

7、微功耗:静态电流<50 微安，特别适合干电池供电的自动控制产品。

8、输出高电平信号：可方便与各类电路实现对接。

使用说明:1. 感应模块通电后有一分钟左右的初始化时间，在此期间模块会间隔地输出0-3 次，一分钟后进入待机状态。

2. 应尽量避免灯光等干扰源近距离直射模块表面的透镜，以免引进干扰信号产生误动作；使用环境尽量避免流动的风，风也会对感应器造成干扰。

HC-SR501人体红外感应模块说明书

深圳市创联发科技有限公司HR-SR501人体红外感应模块HR-SR501是基于红外线技术的自动控制模块，采用德国原装进口LHI778探头设计，灵敏度高，可靠性强，超低电压工作模式，广泛应用于各类自动感应电器设备，尤其是干电池供电的自动控制产品。

电气参数产品型号HR-SR501人体感应模块工作电压范围直流电压4.5-20V静态电流<50uA电平输出高3.3 V /低0V触发方式L不可重复触发/H重复触发(默认重复触发)延时时间5-200S(可调)可制作范围零点几秒-几十分钟功能特点:1、全自动感应:人进入其感应范围则输出高电平，人离开感应范围则自动延时关闭高电平，输出低电平。

2、光敏控制（可选择，出厂时未设）可设置光敏控制，白天或光线强时不感应。

3、温度补偿(可选择，出厂时未设)：在夏天当环境温度升高至30～32℃，探测距离稍变短，温度补偿可作一定的性能补偿。

4、两种触发方式：（可跳线选择）a、不可重复触发方式:即感应输出高电平后，延时时间段一结束，输出将自动从高电平变成低电平；b、可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平（感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。

5、具有感应封锁时间(默认设置:2.5S封锁时间)：感应模块在每一次感应输出后（高电平变成低电平），可以紧跟着设置一个封锁时间段，在此时间段内感应器不接受任何感应信号。

此功能可以实现“感应输出时间”和“封锁时间”两者的间隔工作，可应用于间隔探测产品；同时此功能可有效抑制负载切换过程中产生的各种干扰。

(此时间可设置在零点几秒—几十秒钟)。

6、工作电压范围宽：默认工作电压DC4.5V-20V。

7、微功耗:静态电流<50微安，特别适合干电池供电的自动控制产品。

8、输出高电平信号：可方便与各类电路实现对接。

红外模块

使用提示：只能检测是否有人在活动(静止的人体是检测不到的！）模块的工作电压3V-18V范围均可，对滤波要求比较高;感应角度约120度，距离约为0-7米的范围;刚上电模块会有一分钟左右的初始化时间.人体红外感应模块热释电红外传感器技术参数：1.工作电压：DC4.5V至18V(可定做3～5V)2.静态功耗：50微安3.电平输出：高3.3V，低0V4.延时时间：可调(0.3秒~18秒)5.封锁时间：0.2秒6.触发方式：L不可重复，H可重复，默认值为H7.感应范围：小于120度锥角，7米以内8.工作温度：-15~+70度9.PCB外形尺寸：32*24mm，螺丝孔距28mm，螺丝孔径2mm，感应透镜尺寸：(直径)：23mm(默认)功能特点：1.全自动感应：当有人进入其感应范围则输入高电平，人离开感应范围则自动延时关闭高电平。

输出低电平。

2.光敏控制(可选）：模块预留有位置，可设置光敏控制，白天或光线强时不感应。

光敏控制为可选功能,出厂时未安装光敏电阻。

3.两种触发方式：L不可重复，H可重复。

可跳线选择，默认为H。

A.不可重复触发方式：即感应输出高电平后，延时时间一结束，输出将自动从高电平变为低电平。

B.可重复触发方式：(也就是连续触发）即感应输出高电平后，在延时时间段内，如果有人体在其感应范围内活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平(感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。

4.具有感应封锁时间(默认设置：0.2秒)：感应模块在每一次感应输出后(高电平变为低电平)，可以紧跟着设置一个封锁时间，在此时间段内感应器不接收任何感应信号。

此功能可以实现(感应输出时间和封锁时间)两者的间隔工作，可应用于间隔探测产品；同时此功能可有效抑制负载切换过程中产生的各种干扰。

5.工作电压范围宽：默认工作电压DC5V至20V6.微功耗：静态电流50微安，特别适合干电池供电的电器产品。

人体感应模块(方案)

人体红外感应测距——判断电脑休眠待机一．项目概况1.客户：联想2.应用途径：装在电脑或一体机显示器模块上，用于判断是否有用户在电脑前，来控制电脑进行休眠或者待机的操作。

3.基本原理：人体红外感应模块不断判断是否有人靠近电脑。

有人靠近电脑后，红外测距模块判断电脑前的人是否在向电脑靠近。

如果进入一定的范围(比如人与电脑的距离在80cm内)，则通知电脑自动从休眠状态唤醒。

如果人离开电脑到一定的距离，且出了人体感应范围（可设置为1—2米），且超过一定的时间。

则判断用户离开电脑，通知电脑进行休眠操作。

二．工作环境1.工作环境：室温2.工作电压：5V三．产品及功能实现概述1.产品框架由图中我们可以看出此模块所用到的主要器件为：1.红外发射头2.红外接收头3.热释电人体红外感应头4.菲涅尔透镜5.运算放大器6.MCU7.电阻电容若干2.模块功能概述（1）人体感应模块感应范围：可以通过菲涅尔透镜配合人体红外感应探头调节。

5—6米的距离内都可以实现;感应角度可以为60°—80°的锥形区域。

运算放大器：将人体红外感应模块感应到的电信号进行放大（2）红外测距模块红外发射头：发射经MCU编码的红外线红外接收头：接收经MCU编码的红外线抗干扰性：由于红外发射和接收的光信号都是通过特定编码的光信号，所以不会受其它红外射线的干扰。

红外发射的距离和范围：通过调节供给红外发射管的电流来调节红外发射管的发射距离。

1—2米的距离内都可以实现；感应角度可以为60°—80°的锥形区域。

（3）MCU1.产生用于红外发射头发射的的特殊编码驱动电信号。

2.接收由红外接收头收到的经编码的电信号。

3.结合红外人体感应模块返回的信号与红外接收头返回的信号来判断电脑面前是否有用户。

4.发送特定的休眠、待机信号给EC。

（4）POWERPOWER可以从主板上提取一个5V的电压（5）与EC通讯的线路这部分可通过座子、线材与主板连接，并最终加到EC芯片上。

HC-SR红外感应模块

HC-SR501 普通型人体红外感应模块热释电红外传感器提供电子资料技术参数：1.工作电压：DC5V至20V2.静态功耗：65微安3.电平输出：高3.3V，低0V4.延时时间：可调(0.3秒~18秒)5.封锁时间：0.2秒6.触发方式：L不可重复，H可重复，默认值为H7.感应范围：小于120度锥角，7米以内8.工作温度：-15~+70度9.PCB外形尺寸：32*24mm，螺丝孔距28mm，螺丝孔径2mm，感应透镜尺寸：(直径)：23mm(默认)功能特点：1.全自动感应：当有人进入其感应范围则输入高电平，人离开感应范围则自动延时关闭高电平。

输出低电平。

2.光敏控制(可选）：模块预留有位置，可设置光敏控制，白天或光线强时不感应。

光敏控制为可选功能,出厂时未安装光敏电阻。

如果需要，请另行购买光敏电阻自己安装。

光敏电阻请拍这里：/auction/item_detail.htm?item_num_id=84428227893.两种触发方式：L不可重复，H可重复。

可跳线选择，默认为H。

A.不可重复触发方式：即感应输出高电平后，延时时间一结束，输出将自动从高电平变为低电平。

B.可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围内活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平(感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。

4.具有感应封锁时间(默认设置：0.2秒)：感应模块在每一次感应输出后(高电平变为低电平)，可以紧跟着设置一个封锁时间，在此时间段内感应器不接收任何感应信号。

此功能可以实现(感应输出时间和封锁时间)两者的间隔工作，可应用于间隔探测产品；同时此功能可有效抑制负载切换过程中产生的各种干扰。

5.工作电压范围宽：默认工作电压DC5V至20V6.微功耗：静态电流65微安，特别适合干电池供电的电器产品。

7.输出高电平信号：可方便与各类电路实现对接。

人体感应模块

完美版HC-SR501是基于红外线技术的自动控制模块，采用德国原装进口LHI778探头设计，灵敏度高，可靠性强，超低电压工作模式，广泛应用于各类自动感应电器设备，尤其是干电池供电的自动控制产品。

�6�7电气参数产品型号HC--SR501人体感应模块直流电压4.5-20V工作电压范围静态电流<50uA电平输出高3.3 V /低0V触发方式L不可重复触发/H重复触发(默认重复触发)延时时间0.5-200S(可调)可制作范围零点几秒-几十分钟封锁时间 2.5S(默认)可制作范围零点几秒-几十秒电路板外形尺寸32mm*24mm感应角度<100度锥角工作温度-15-+70度感应透镜尺寸直径:23mm(默认)�6�7功能特点:1、全自动感应:人进入其感应范围则输出高电平，人离开感应范围则自动延时关闭高电平，输出低电平。

2、光敏控制（可选择，出厂时未设）可设置光敏控制，白天或光线强时不感应。

3、温度补偿(可选择，出厂时未设)：在夏天当环境温度升高至30～32℃，探测距离稍变短，温度补偿可作一定的性能补偿。

4、两种触发方式：（可跳线选择）a、不可重复触发方式:即感应输出高电平后，延时时间段一结束，输出将自动从高电平变成低电平；b、可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平（感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。

5、具有感应封锁时间(默认设置:2.5S封锁时间)：感应模块在每一次感应输出后（高电平变成低电平），可以紧跟着设置一个封锁时间段，在此时间段内感应器不接受任何感应信号。

此功能可以实现“感应输出时间”和“封锁时间”两者的间隔工作，可应用于间隔探测产品；同时此功能可有效抑制负载切换过程中产生的各种干扰。

(此时间可设置在零点几秒—几十秒钟)。

完整word版hcsr501人体红外感应模块说明书

深圳市创联发科技有限公司HR-SR501人体红外感应模块HR-SR501采用德国原装进口是基于红外线技术的自动控制模块，LHI778探头设计，灵敏度高，可靠性强，超低电压工作模式，广泛应用于各尤其是干电池供电的自动控制产品。

类自动感应电器设备，?电气参数功能特点:1、全自动感应:人进入其感应范围则输出高电平，人离开感应范围则自动延时关闭高电平，输出低电平。

2、光敏控制（可选择，出厂时未设）可设置光敏控制，白天或光线强时不感应。

3、温度补偿(可选择，出厂时未设)：在夏天当环境温度升高至30～32℃，探测距离稍变短，温度补偿可作一定的性能补偿。

4、两种触发方式：（可跳线选择）a、不可重复触发方式:即感应输出高电平后，延时时间段一结束，输出将自动从高电平变成低电平；b、可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平（感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。

5、具有感应封锁时间(默认设置:2.5S封锁时间)：感应模块在每一次感应输出后（高电平变．成低电平），可以紧跟着设置一个封锁时间段，在此时间段内感应器不接受任何感应信号。

此功能可以实现“感应输出时间”和“封锁时间”两者的间隔工作，可应用于间隔探测产品；同时此功能可有效抑制负载切换过程中产生的各种干扰。

(此时间可设置在零点几秒—几十秒钟)。

6、工作电压范围宽：默认工作电压DC4.5V-20V。

7、微功耗:静态电流<50微安，特别适合干电池供电的自动控制产品。

8、输出高电平信号：可方便与各类电路实现对接。

使用说明:1.感应模块通电后有一分钟左右的初始化时间，在此期间模块会间隔地输出0-3次，一分钟后进入待机状态。

2.应尽量避免灯光等干扰源近距离直射模块表面的透镜，以免引进干扰信号产生误动作；使用环境尽量避免流动的风，风也会对感应器造成干扰。

HC-SR501人体感应模块

H C-S R501人体感应模块HC-SR501是基于红外线技术的自动控制模块，采用德国原装进口LHI778 探头设计，灵敏度高，可靠性强，超低电压工作模式，广泛应用于各类自动感应电器设备，尤其是干电池供电的自动控制产品。

l实物图片：l电气参数产品型号HC--SR501人体感应模块工作电压范围直流电压4.5-20V静态电流<50uA电平输出高3.3 V /低0V触发方式L 不可重复触发/H 重复触发延时时间5-200S(可调)可制作范围零点几秒-几十分钟封锁时间 2.5S(默认)可制作范围零点几秒-几十秒电路板外形尺寸32mm*24mm感应角度<100 度锥角工作温度-15-+70 度感应透镜尺寸直径:23mm(默认)l功能特点:1、全自动感应:人进入其感应范围则输出高电平，人离开感应范围则自动延时关闭高电平，输出低电平。

2、光敏控制（可选择，出厂时未设）可设置光敏控制，白天或光线强时不感应。

3、温度补偿(可选择，出厂时未设)：在夏天当环境温度升高至30～32℃，探测距离稍变短，温度补偿可作一定的性能补偿。

4、两种触发方式：（可跳线选择）a、不可重复触发方式:即感应输出高电平后，延时时间段一结束，输出将自动从高电平变成低电平；b、可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平（感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。

5、具有感应封锁时间(默认设置:2.5S 封锁时间)：感应模块在每一次感应输出后（高电平变成低电平），可以紧跟着设置一个封锁时间段，在此时间段内感应器不接受任何感应信号。

此功能可以实现“感应输出时间”和“封锁时间”两者的间隔工作，可应用于间隔探测产品；同时此功能可有效抑制负载切换过程中产生的各种干扰。

(此时间可设置在零点几秒—几十秒钟)。
